DELL AC16250 User guide

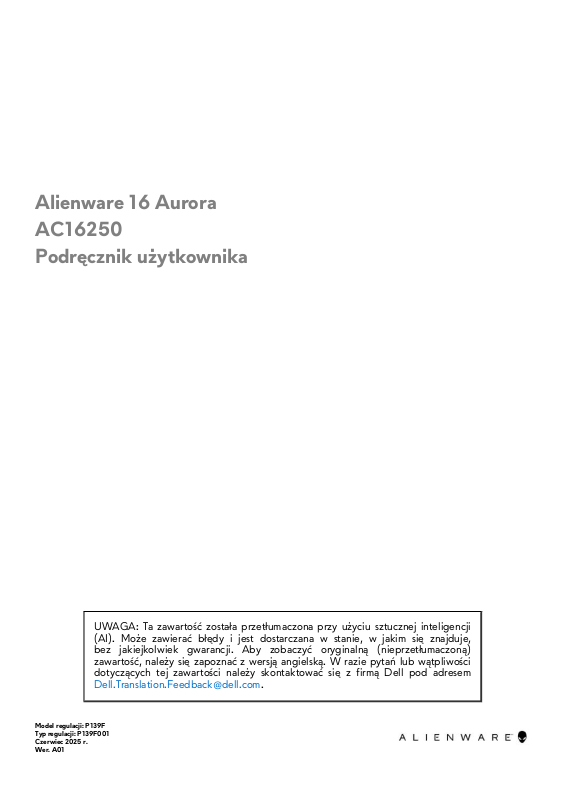

Alienware 16 Aurora AC16250 Podręcznik użytkownika

UWAGA: Ta zawartość została przetłumaczona przy użyciu sztucznej inteligencji
(AI). Może zawierać błędy i jest dostarczana w stanie, w jakim się znajduje,
bez jakiejkolwiek gwarancji. Aby zobaczyć oryginalną (nieprzetłumaczoną)
zawartość, należy się zapoznać z wersją angielską. W razie pytań lub wątpliwości
dotyczących tej zawartości należy skontaktować się z firmą Dell pod adresem

[email protected].

Model regulacji: P139F
Typ regulacji: P139F001
Czerwiec 2025 r.
Wer. A01

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty
danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń
ciała lub śmierci.

© 2025 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki towarowe są znakami towarowymi firmy Dell
Inc. lub jej podmiotów zależnych. Inne znaki towarowe mogą stanowić własność odpowiednich właścicieli.

Spis treści

Rodzdział 1: Widoki komputera Alienware 16 Aurora AC16250......................................................... 7

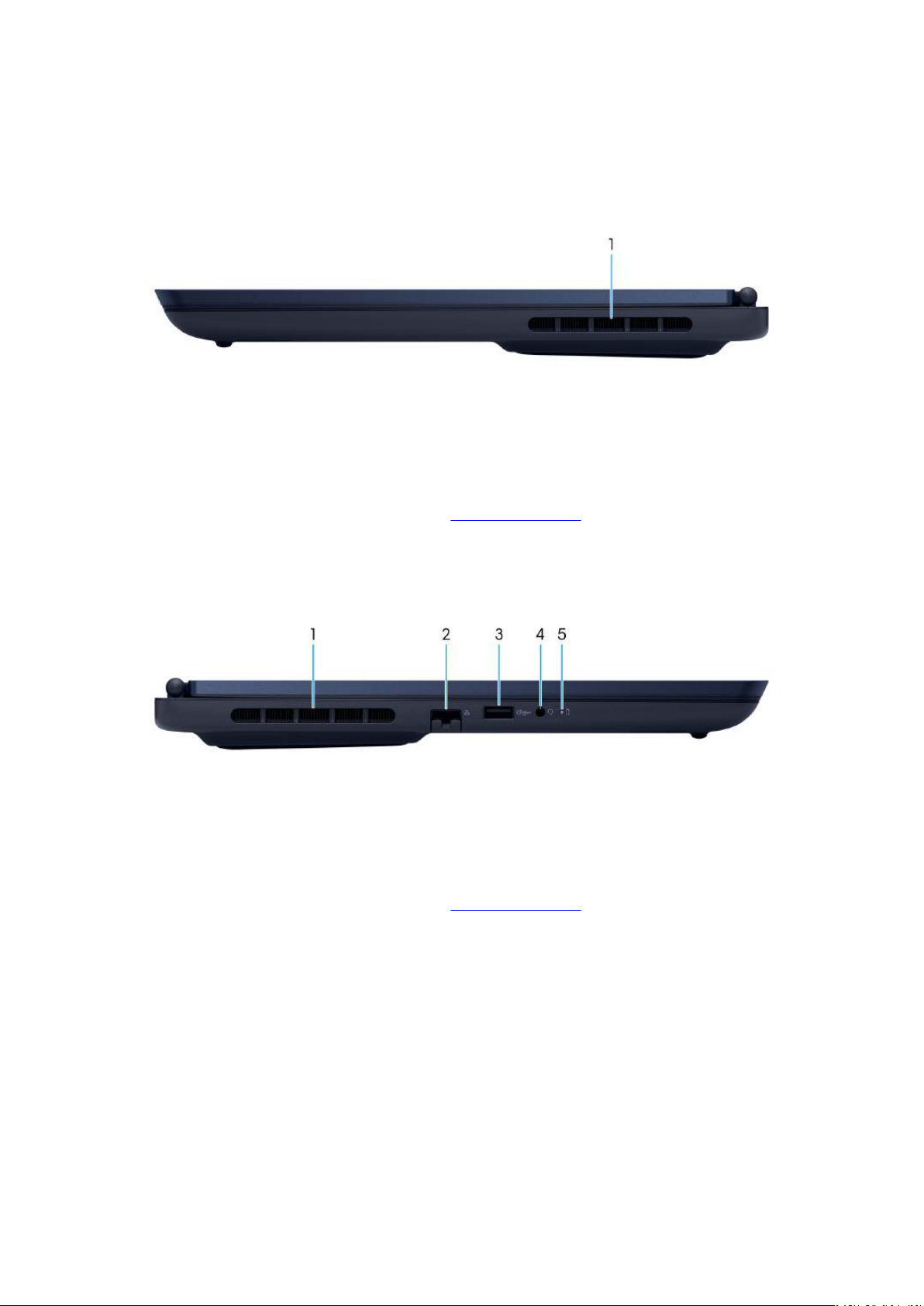

Prawa strona..........................................................................................................................................................................7

Lewa strona........................................................................................................................................................................... 7

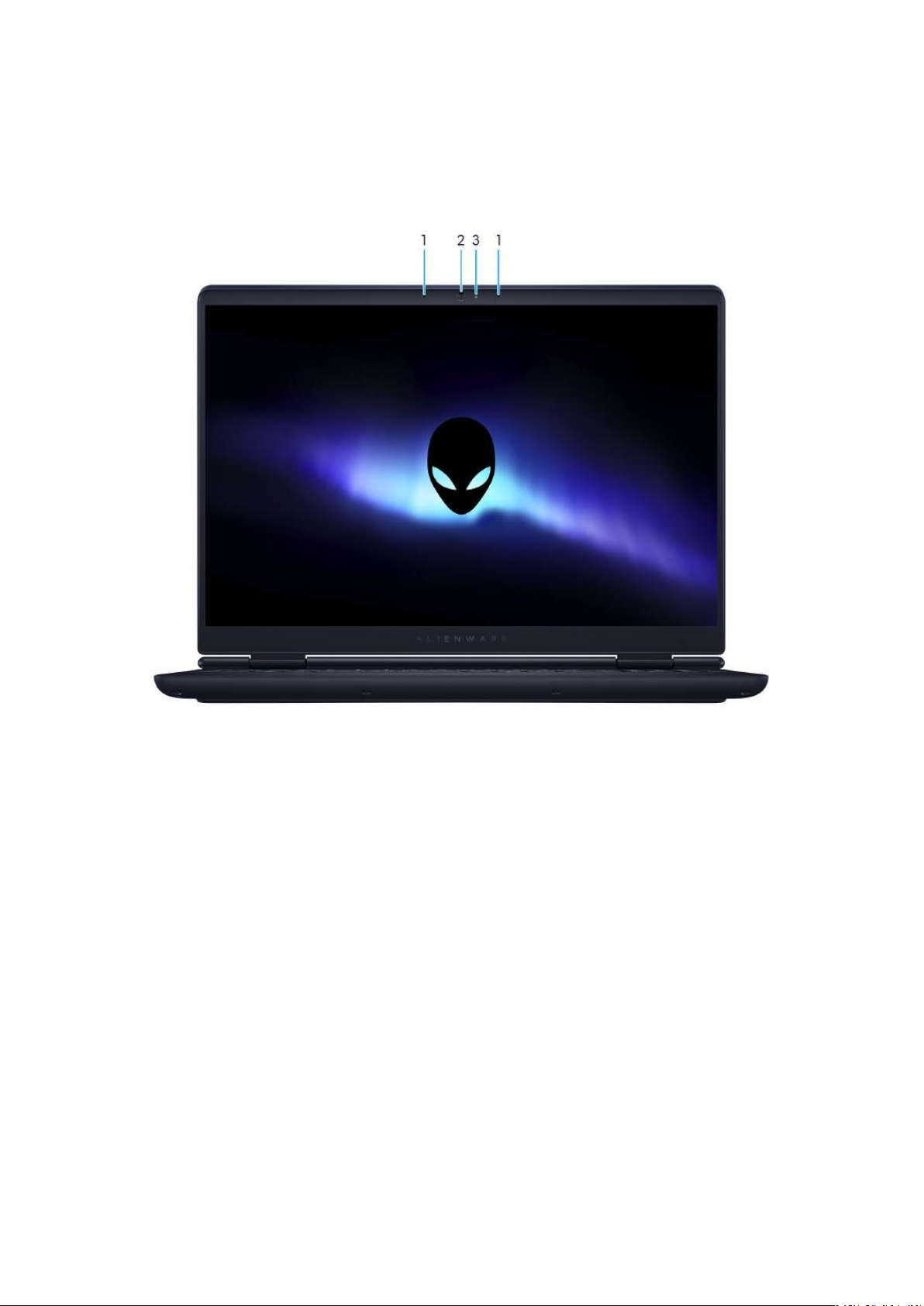

Przód..................................................................................................................................................................................... 8

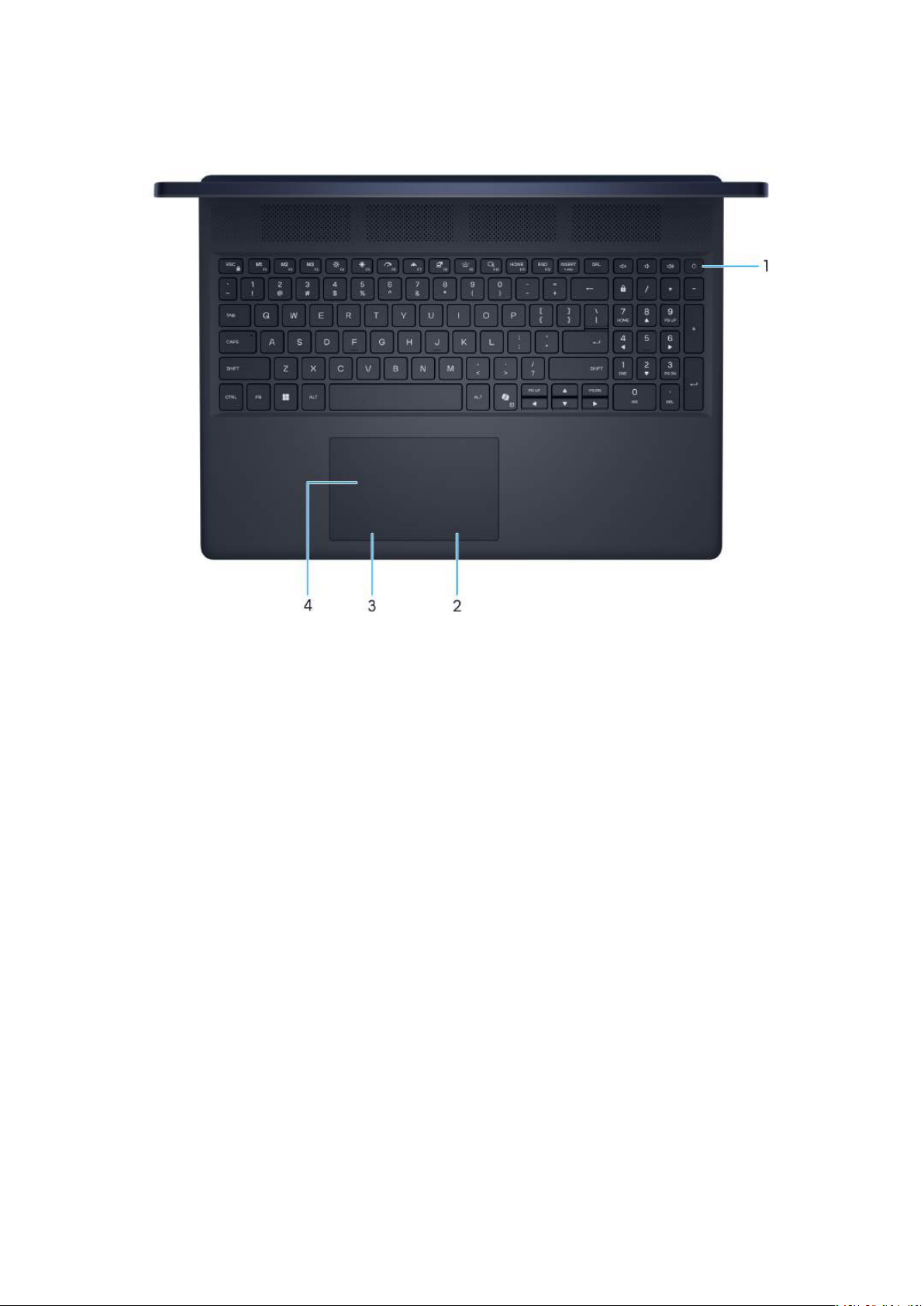

Góra...................................................................................................................................................................................... 9

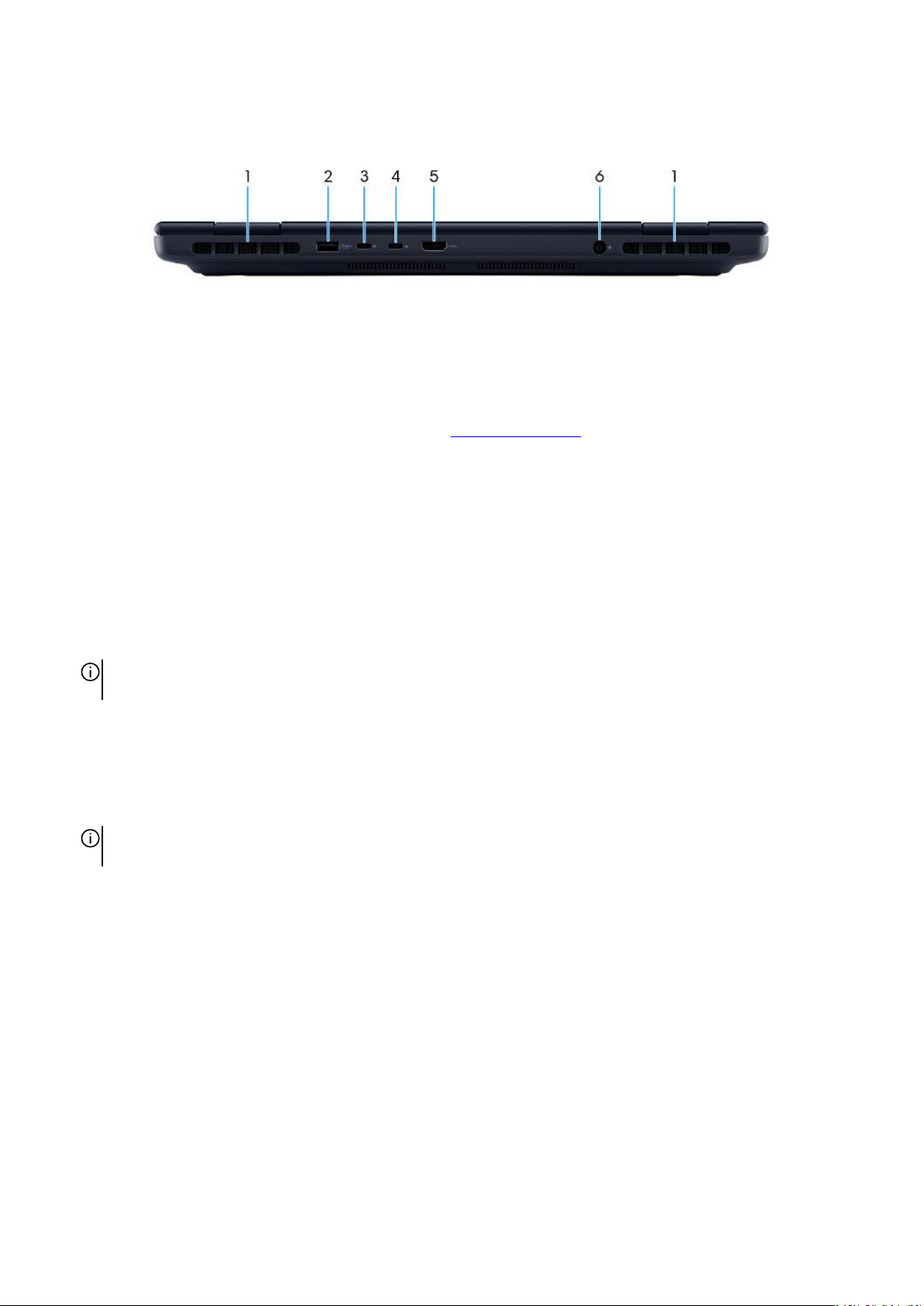

Tył........................................................................................................................................................................................ 10

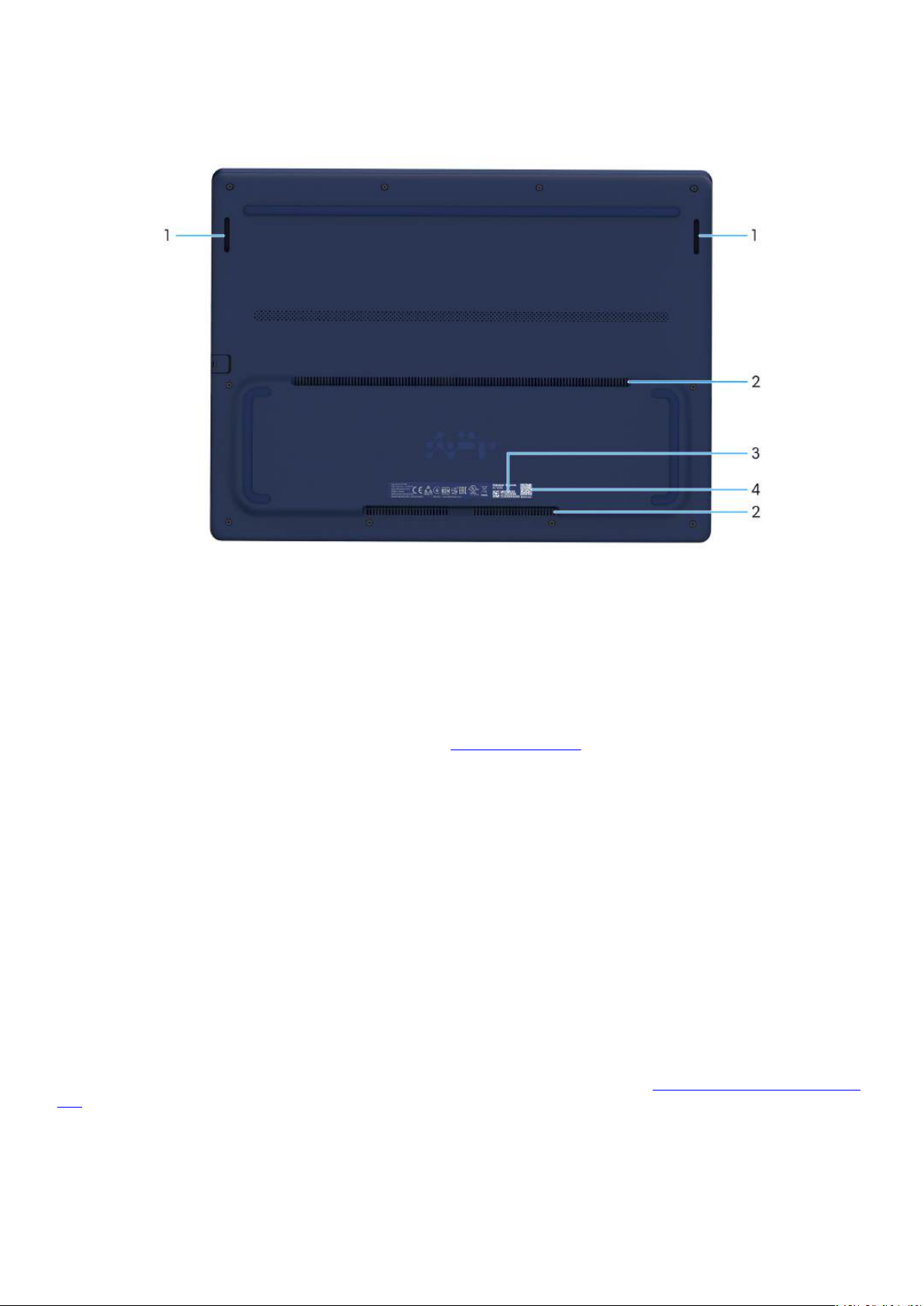

Dół........................................................................................................................................................................................11

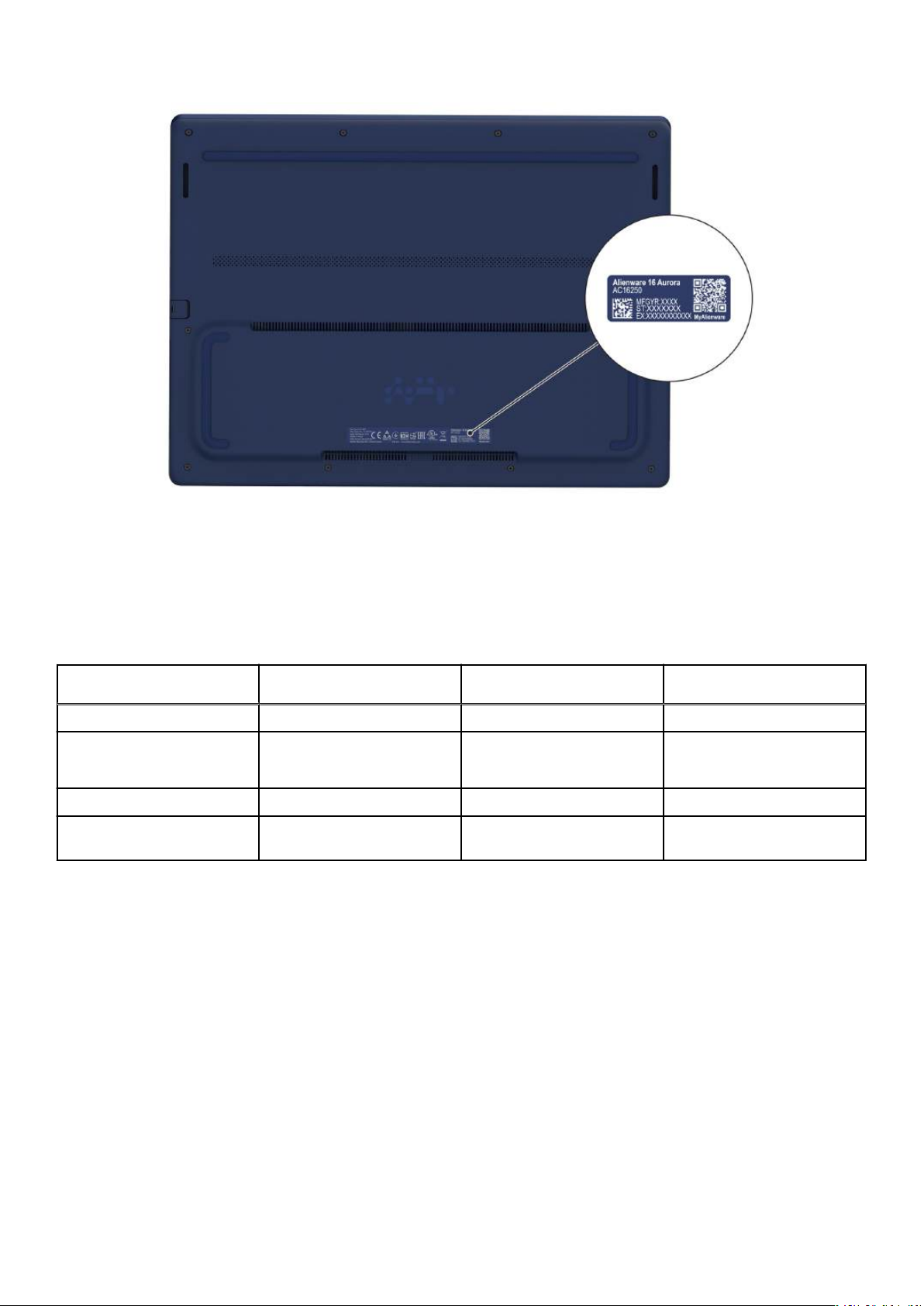

Znajdowanie etykiety kodu Service Tag lub kodu obsługi ekspresowej komputera....................................................... 11

Lampka stanu naładowania akumulatora........................................................................................................................... 12

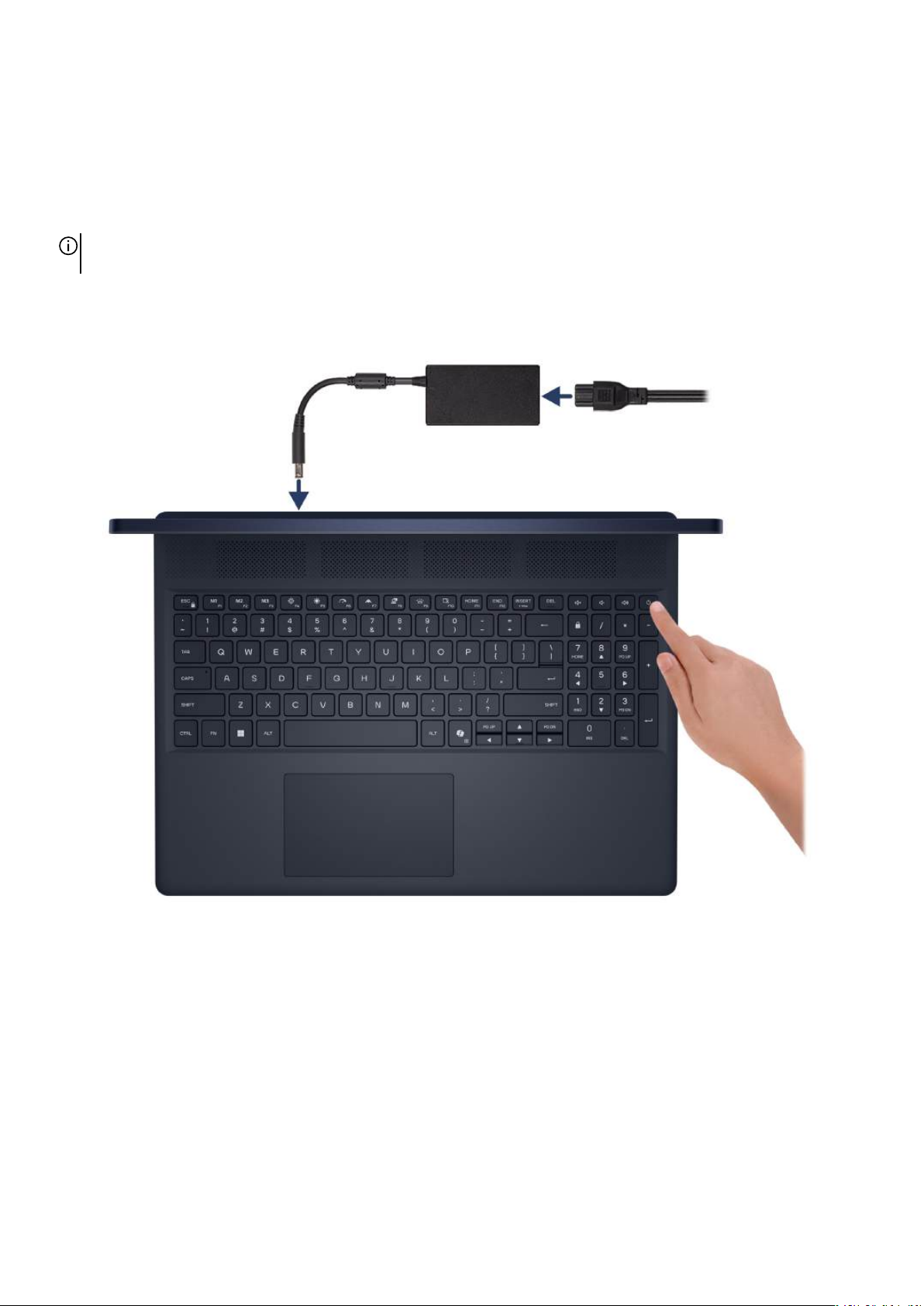

Rodzdział 2: Konfigurowanie komputera Alienware 16 Aurora AC16250.........................................13

Rodzdział 3: Specyfikacje komputera Alienware 16 Aurora AC16250.............................................. 14

Wymiary iwaga...................................................................................................................................................................14

Procesor...............................................................................................................................................................................14

Chipset................................................................................................................................................................................ 15

System operacyjny.............................................................................................................................................................. 15

Pamięć................................................................................................................................................................................. 15

Zewnętrzne porty i złącza.................................................................................................................................................. 16

Gniazda wewnętrzne.......................................................................................................................................................... 17

Ethernet...............................................................................................................................................................................17

Moduł łączności bezprzewodowej.....................................................................................................................................17

Audio................................................................................................................................................................................... 18

Pamięć masowa................................................................................................................................................................... 18

Klawiatura............................................................................................................................................................................18

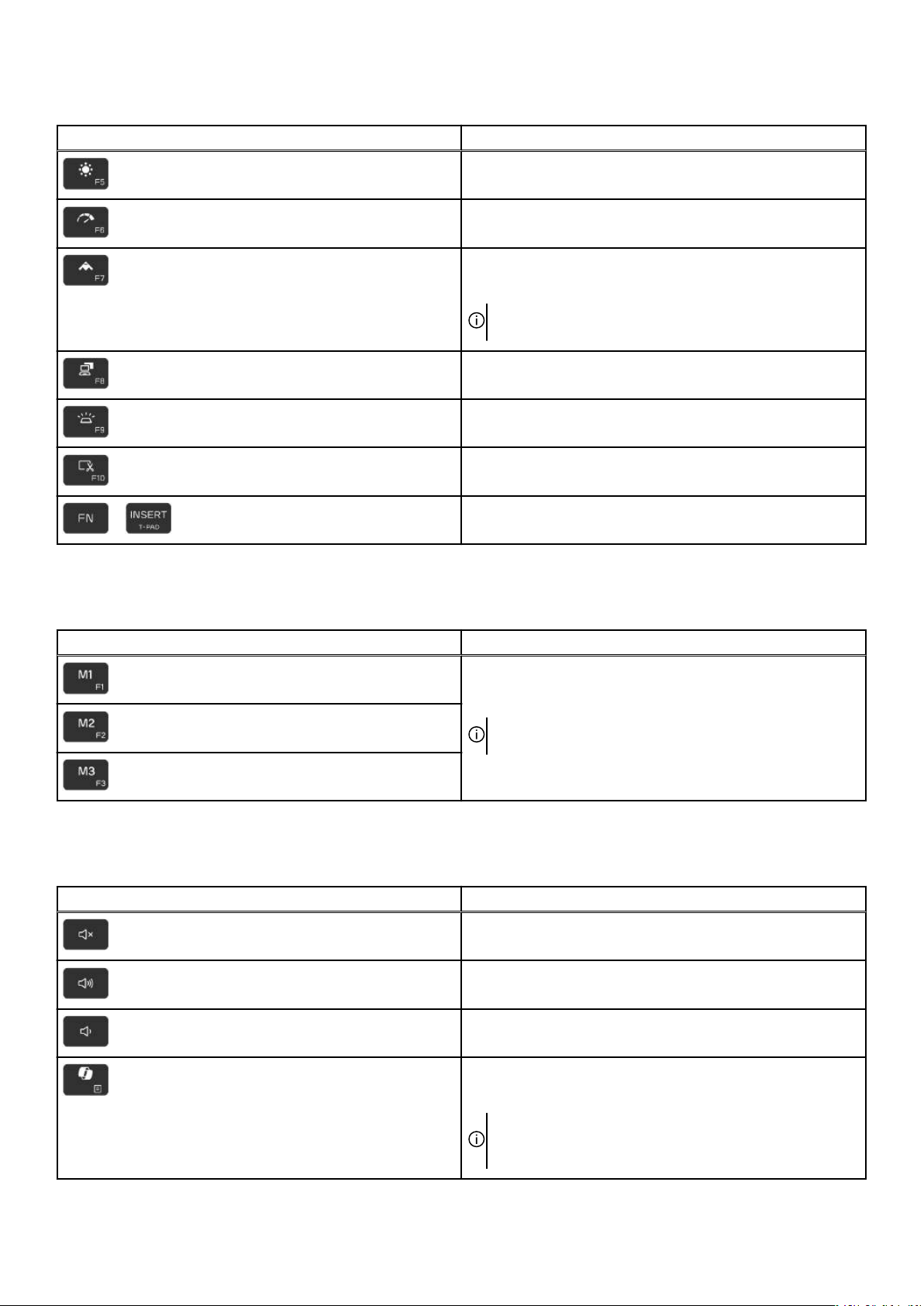

Skróty klawiaturowe......................................................................................................................................................19

Kamera.................................................................................................................................................................................21

Touchpad.............................................................................................................................................................................21

Zasilacz............................................................................................................................................................................... 22

Wymagania zasilacza.................................................................................................................................................... 22

Bateria.................................................................................................................................................................................23

Wymagania dotyczące zasilania (dotyczy komputerów wyposażonych wbaterię 3-ogniwową 60Wh)...............24

Wymagania dotyczące zasilania (dotyczy komputerów wyposażonych wbaterię 6-ogniwową 96Wh)...............24

Wyświetlacz........................................................................................................................................................................25

Jednostka GPU — zintegrowana......................................................................................................................................26

Karta GPU — autonomiczna..............................................................................................................................................26

Obsługa wyświetlaczy zewnętrznych................................................................................................................................26

Włączanie G-SYNC...................................................................................................................................................... 27

Środowisko systemu operacyjnego ipamięci masowej.....................................................................................................27

Zasady pomocy technicznej firmy Dell............................................................................................................................. 28

Wyświetlacz Dell oniskiej emisji światła niebieskiego..................................................................................................... 28

Rodzdział 4: Alienware Command Center............................................................................................29

Spis treści 3

Rodzdział 5: Serwisowanie komputera..................................................................................................30

Instrukcje dotyczące bezpieczeństwa...............................................................................................................................30

Przed przystąpieniem do serwisowania komputera.................................................................................................... 30

Zalecenia dotyczące bezpieczeństwa.......................................................................................................................... 31

Zabezpieczenie przed wyładowaniem elektrostatycznym..........................................................................................31

Zestaw serwisowy ESD................................................................................................................................................. 32

Transportowanie wrażliwych elementów......................................................................................................................33

Po zakończeniu serwisowania komputera....................................................................................................................33

BitLocker.............................................................................................................................................................................33

Zalecane narzędzia............................................................................................................................................................ 34

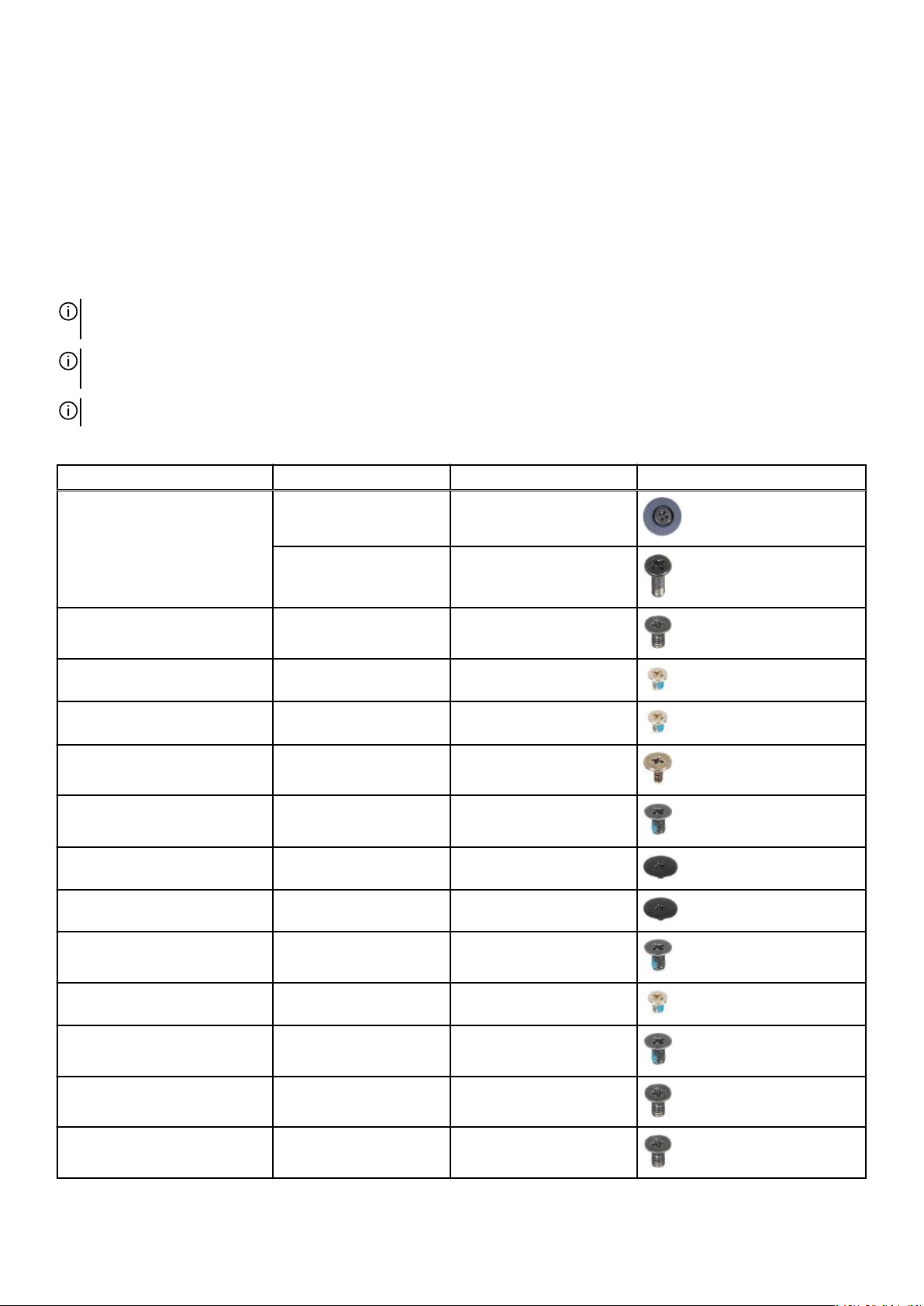

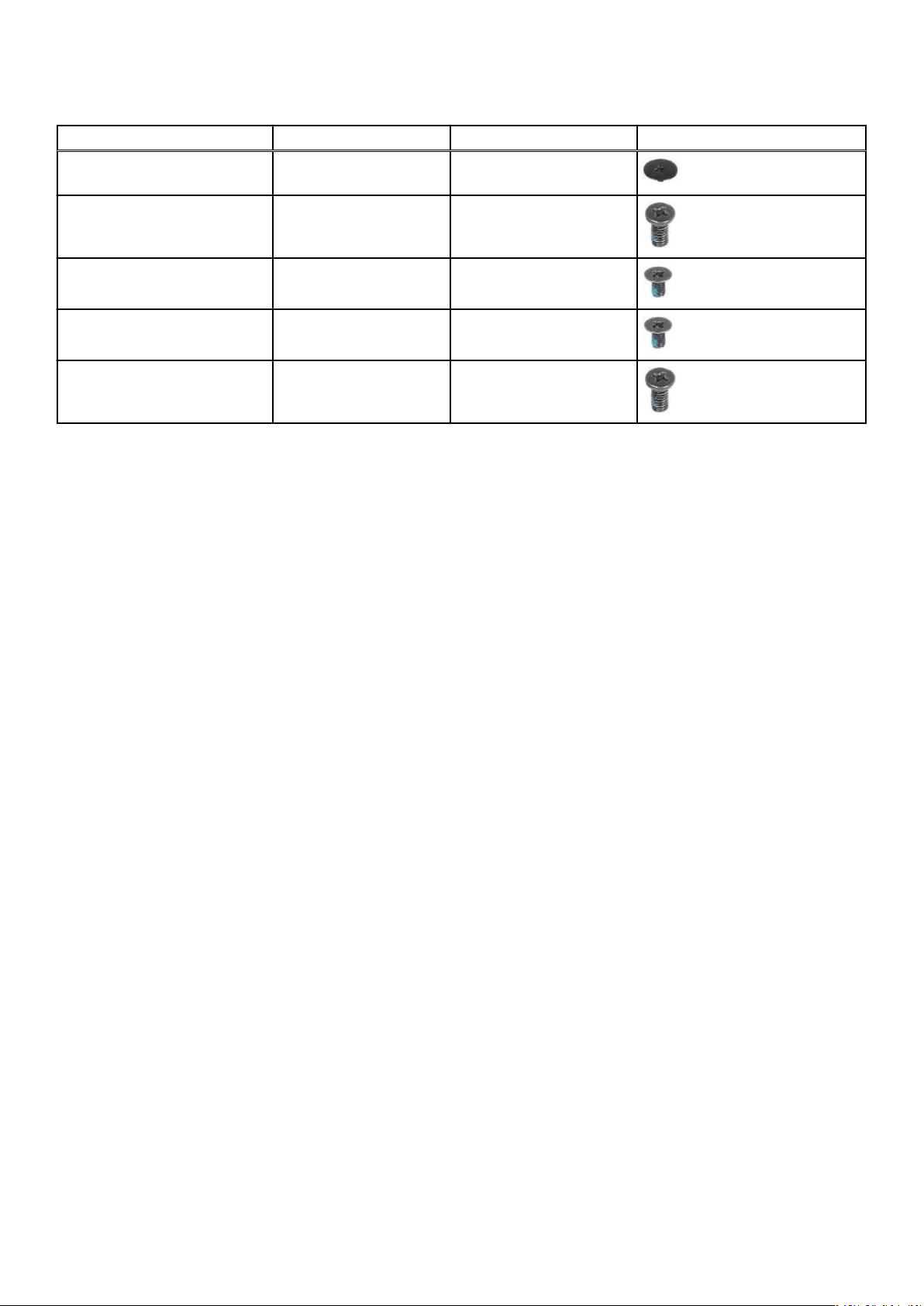

Wykaz śrub......................................................................................................................................................................... 34

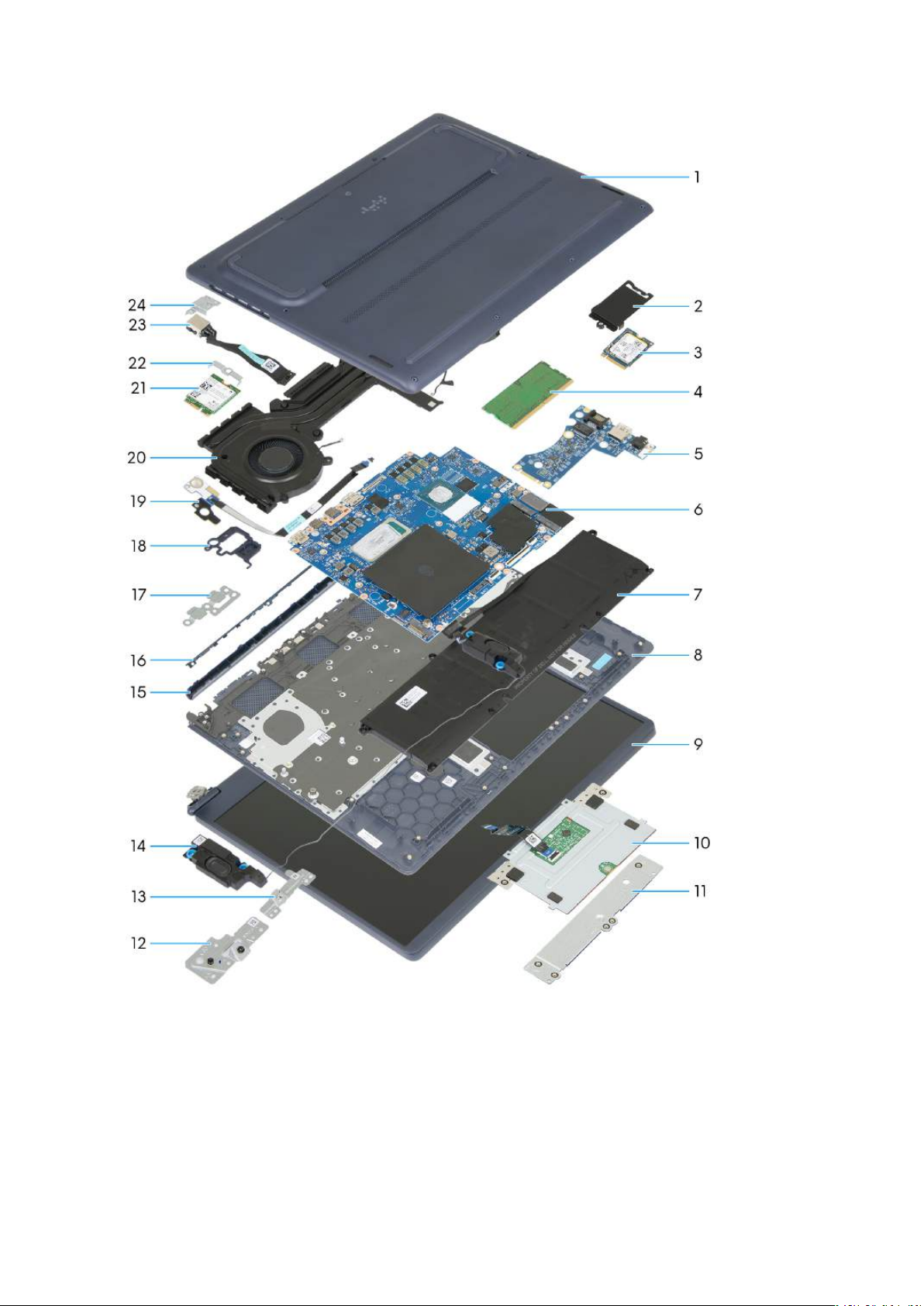

Główne elementy komputera Alienware 16 Aurora AC16250....................................................................................... 35

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez

klienta (CRU).......................................................................................................................................38

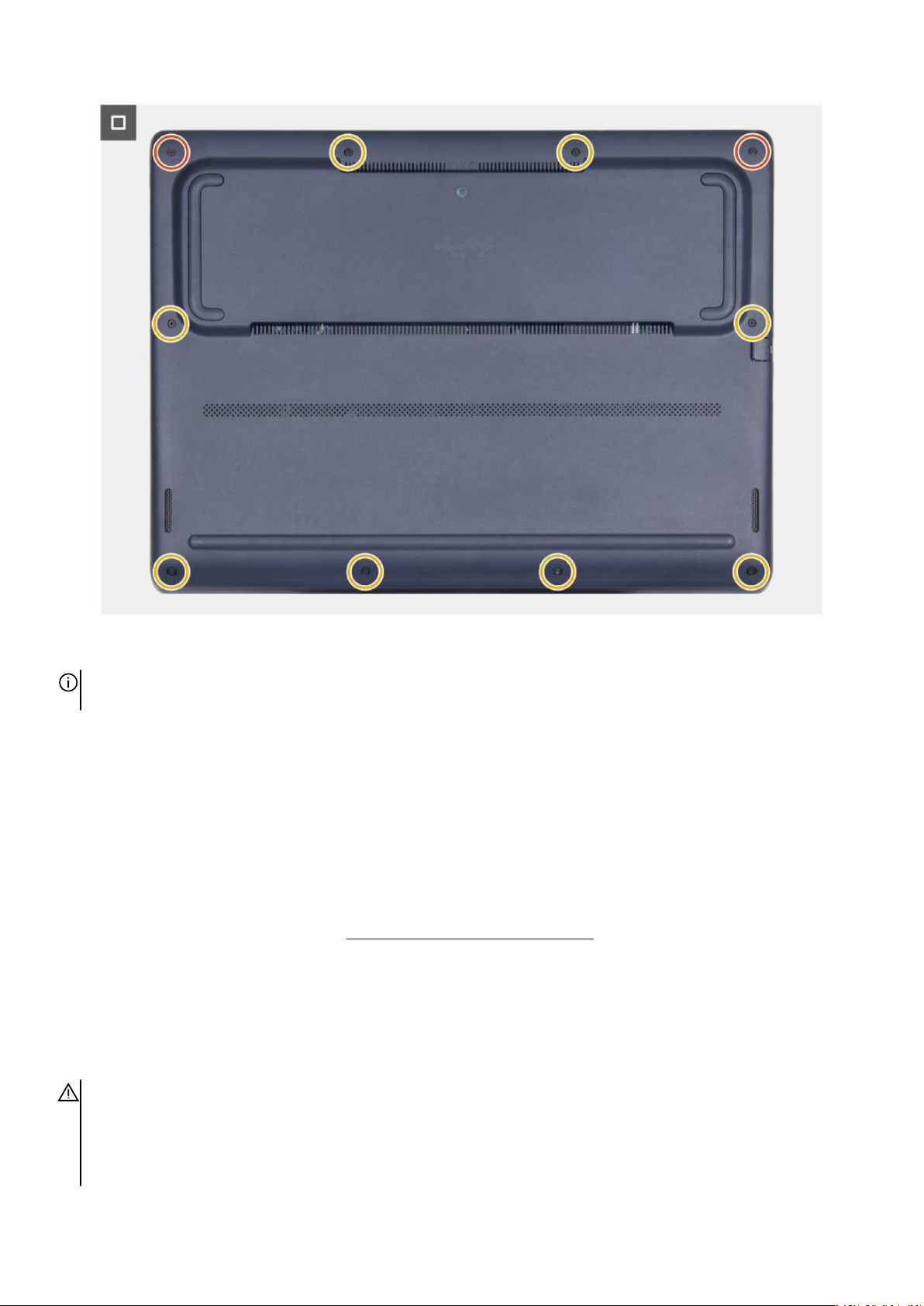

Pokrywa dolna.................................................................................................................................................................... 38

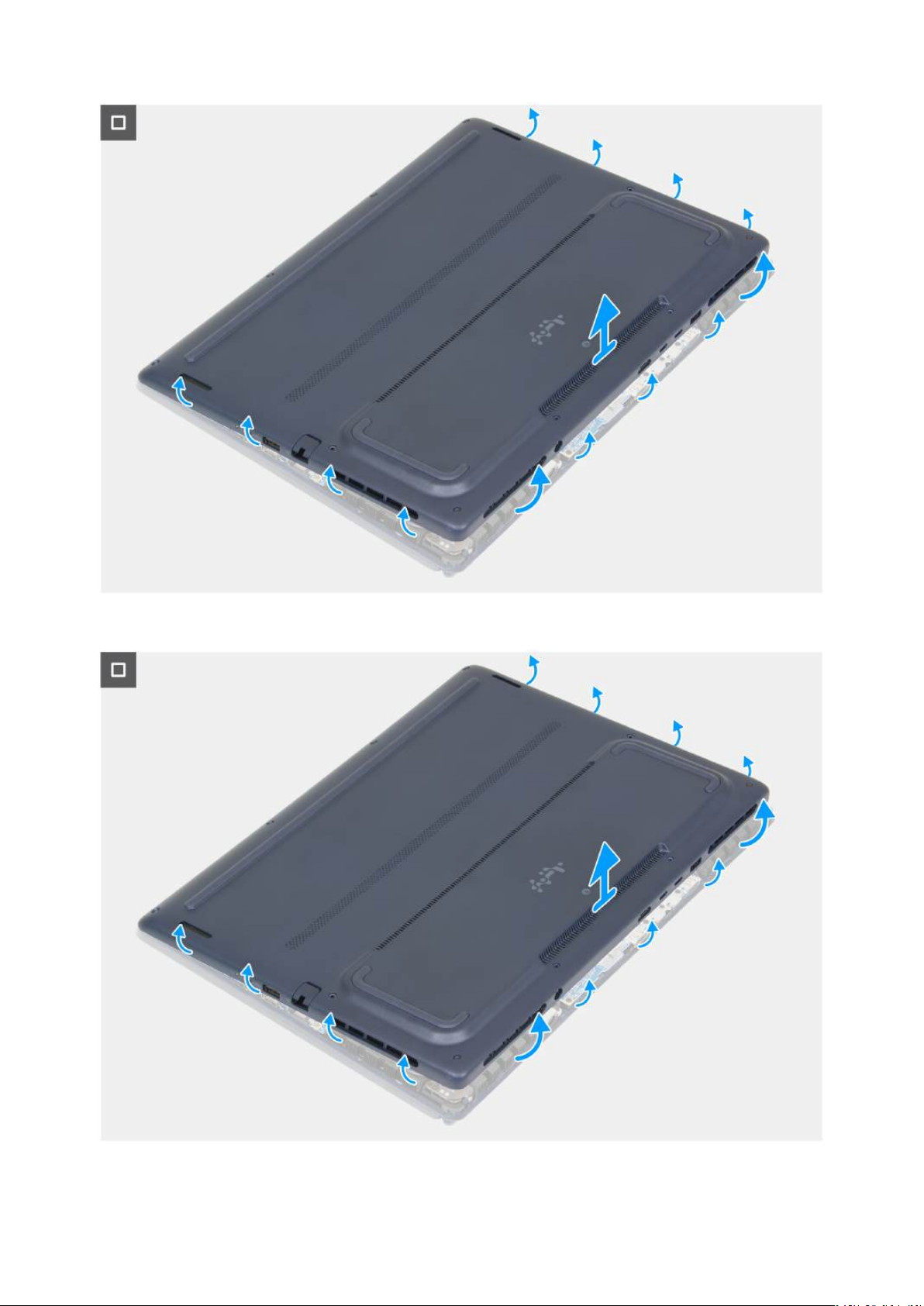

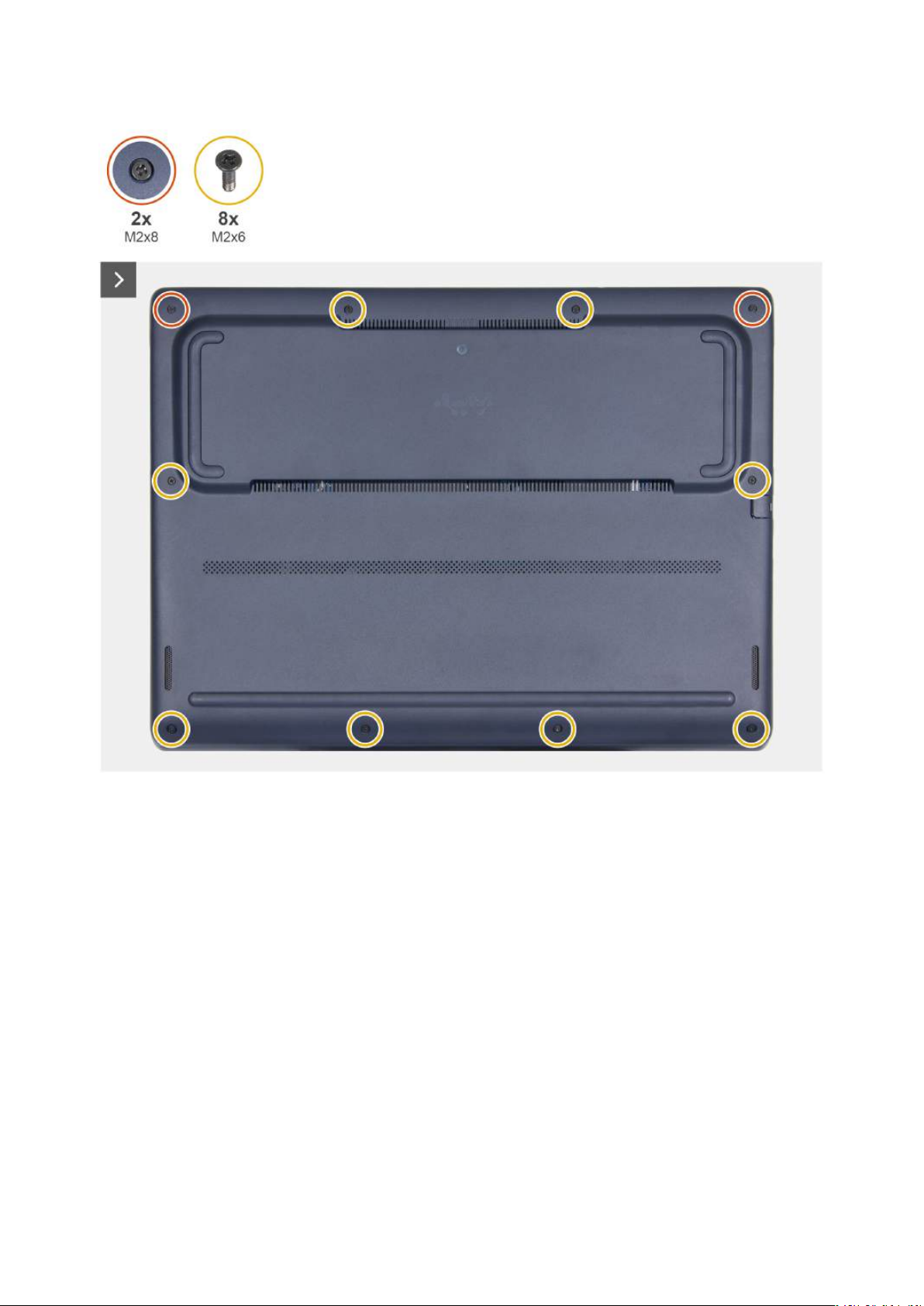

Wymontowywanie pokrywy dolnej..............................................................................................................................38

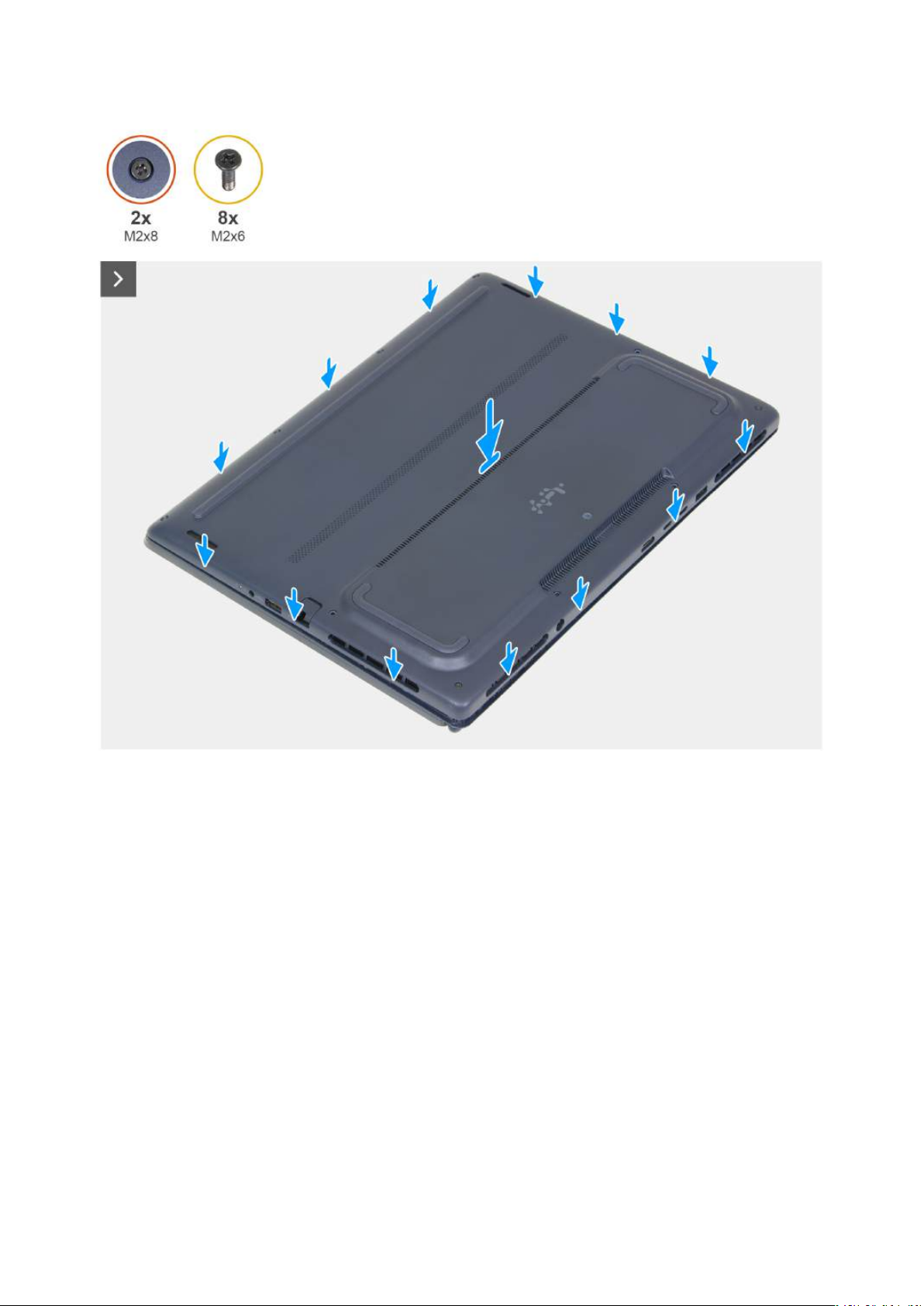

Instalowanie pokrywy dolnej.........................................................................................................................................41

Bateria.................................................................................................................................................................................44

Ostrzeżenia dotyczące akumulatora litowo-jonowego...............................................................................................44

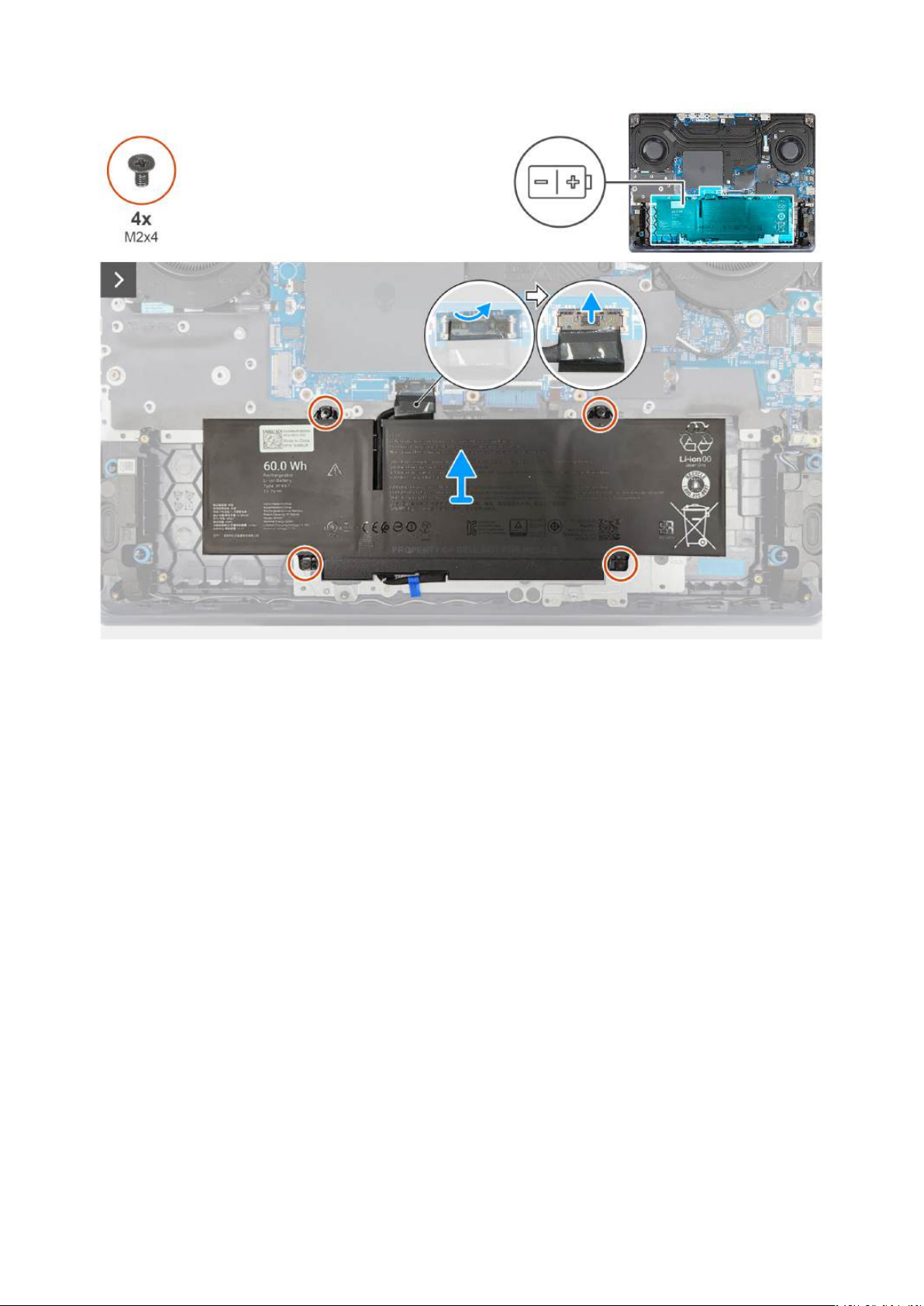

Wymontowywanie baterii 3-ogniwowej......................................................................................................................45

Instalowanie baterii 3-ogniwowej................................................................................................................................46

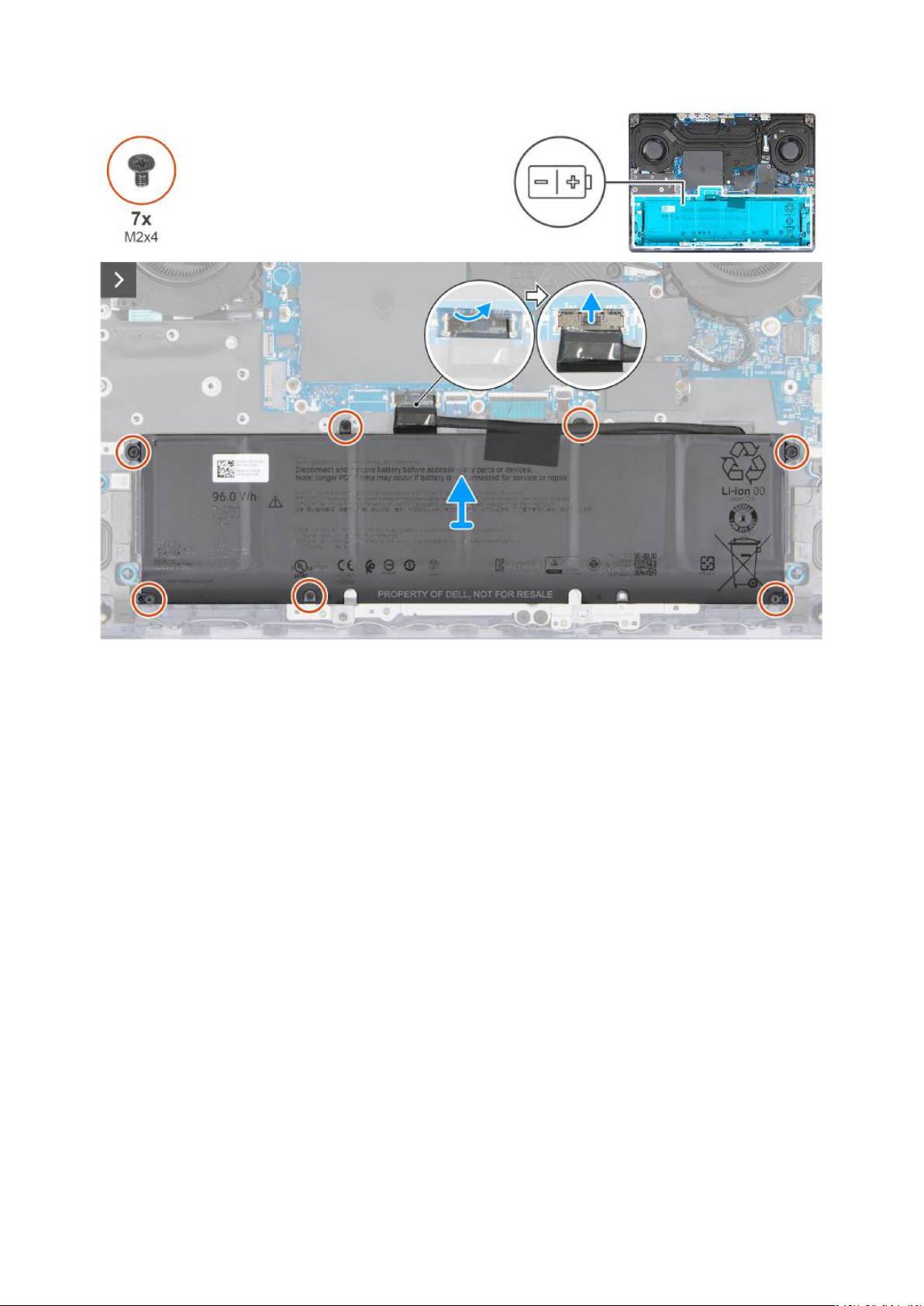

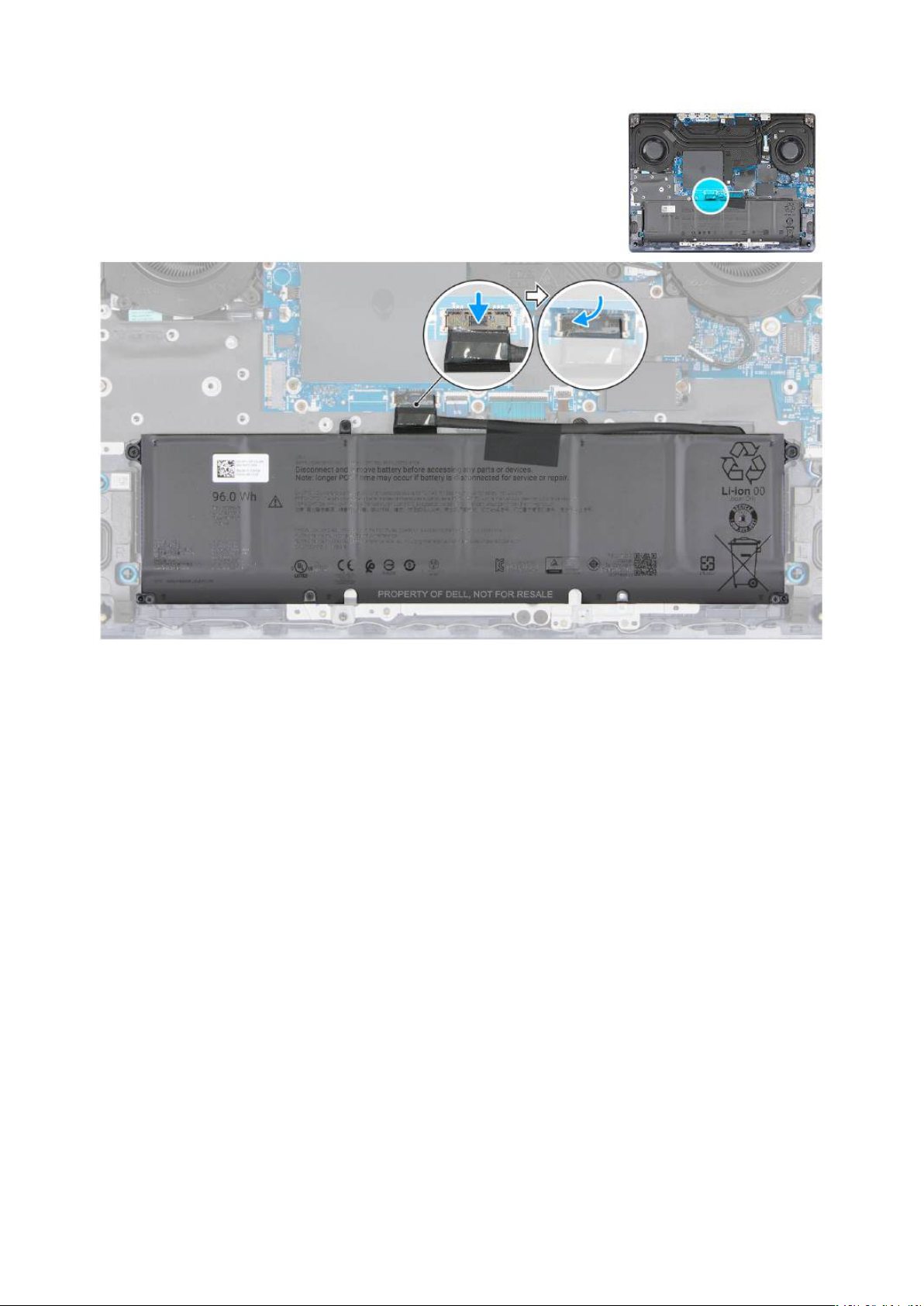

Wymontowywanie baterii 6-ogniwowej......................................................................................................................47

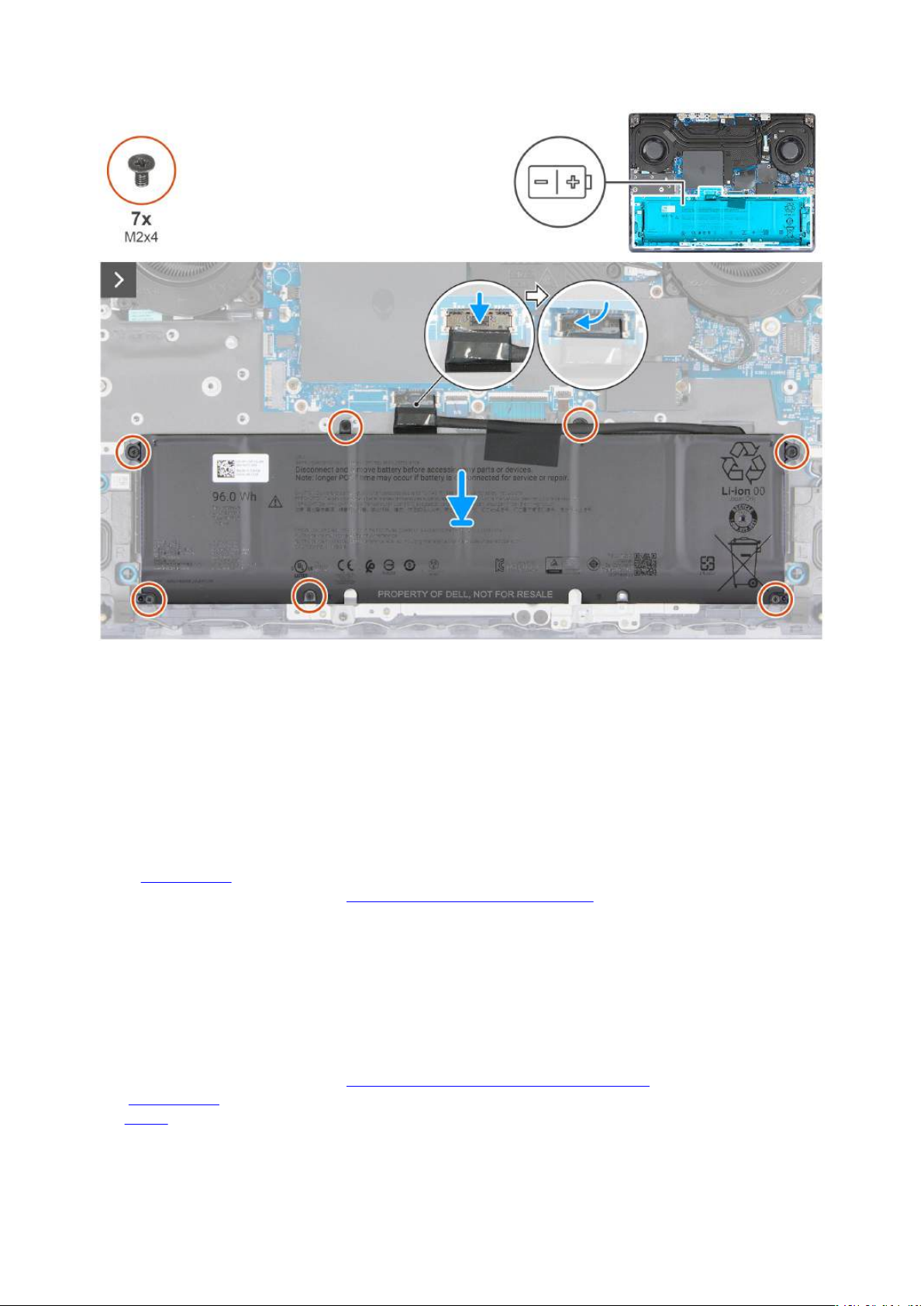

Instalacja baterii 6-ogniwowej..................................................................................................................................... 48

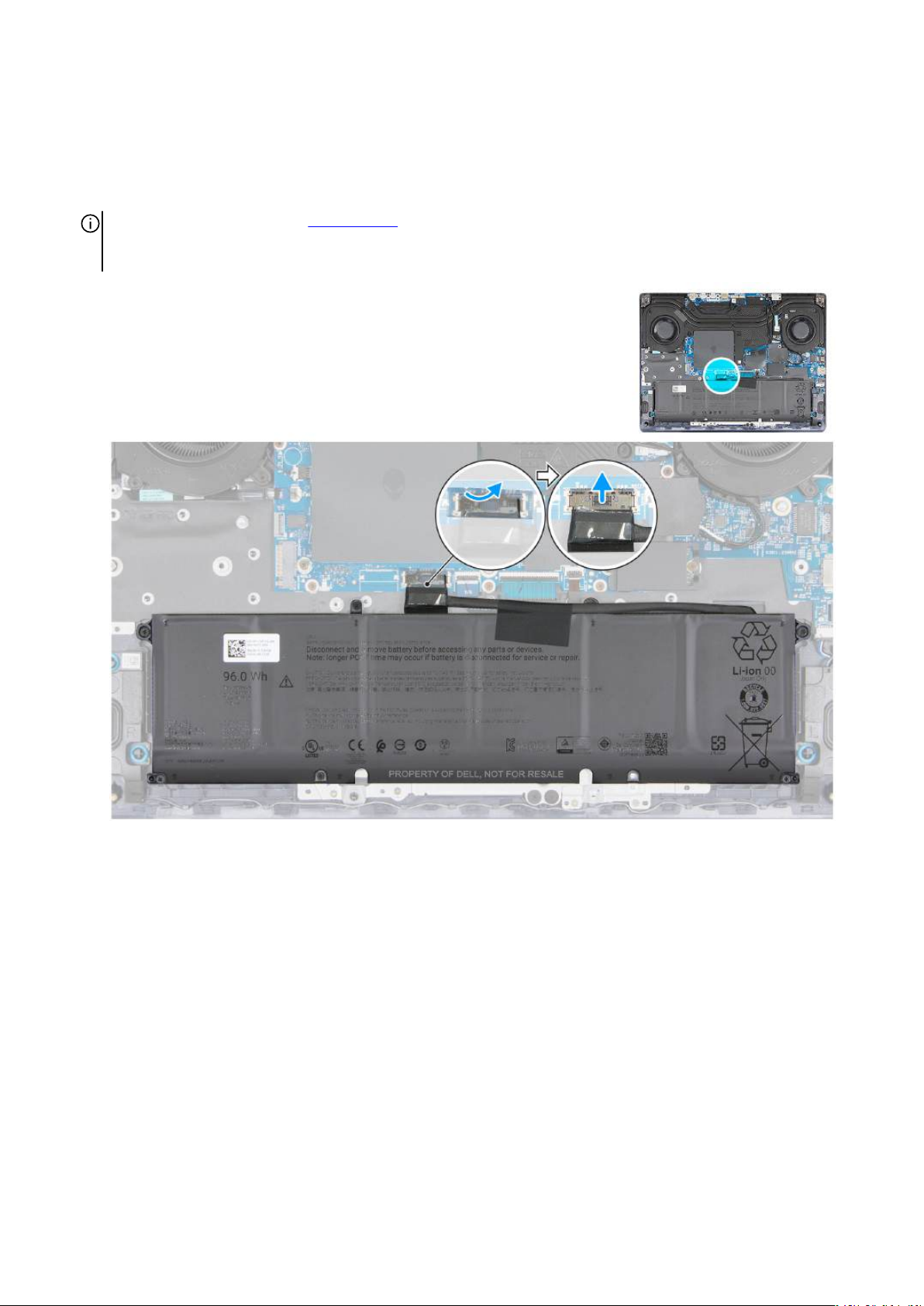

Kabel baterii.......................................................................................................................................................................49

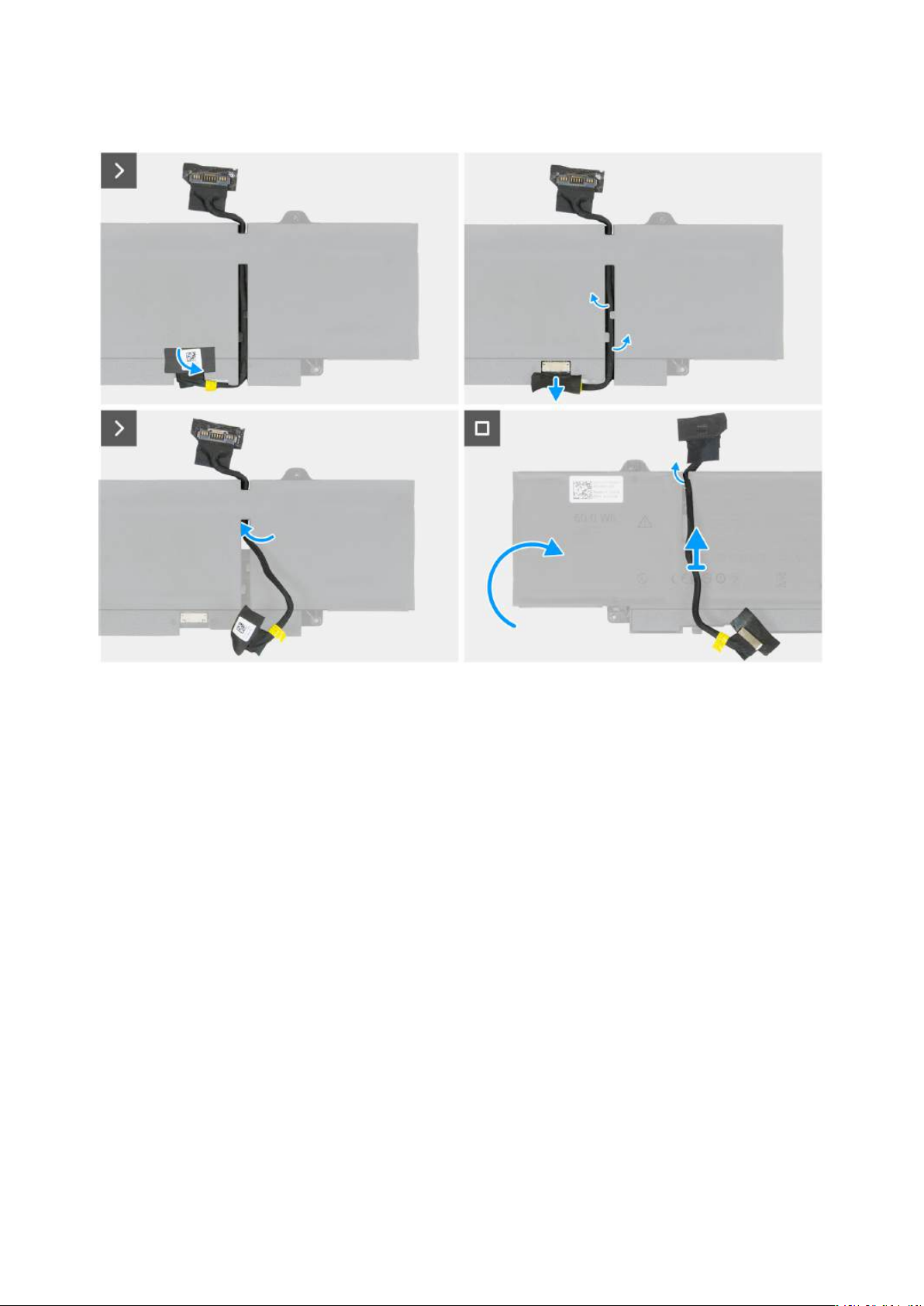

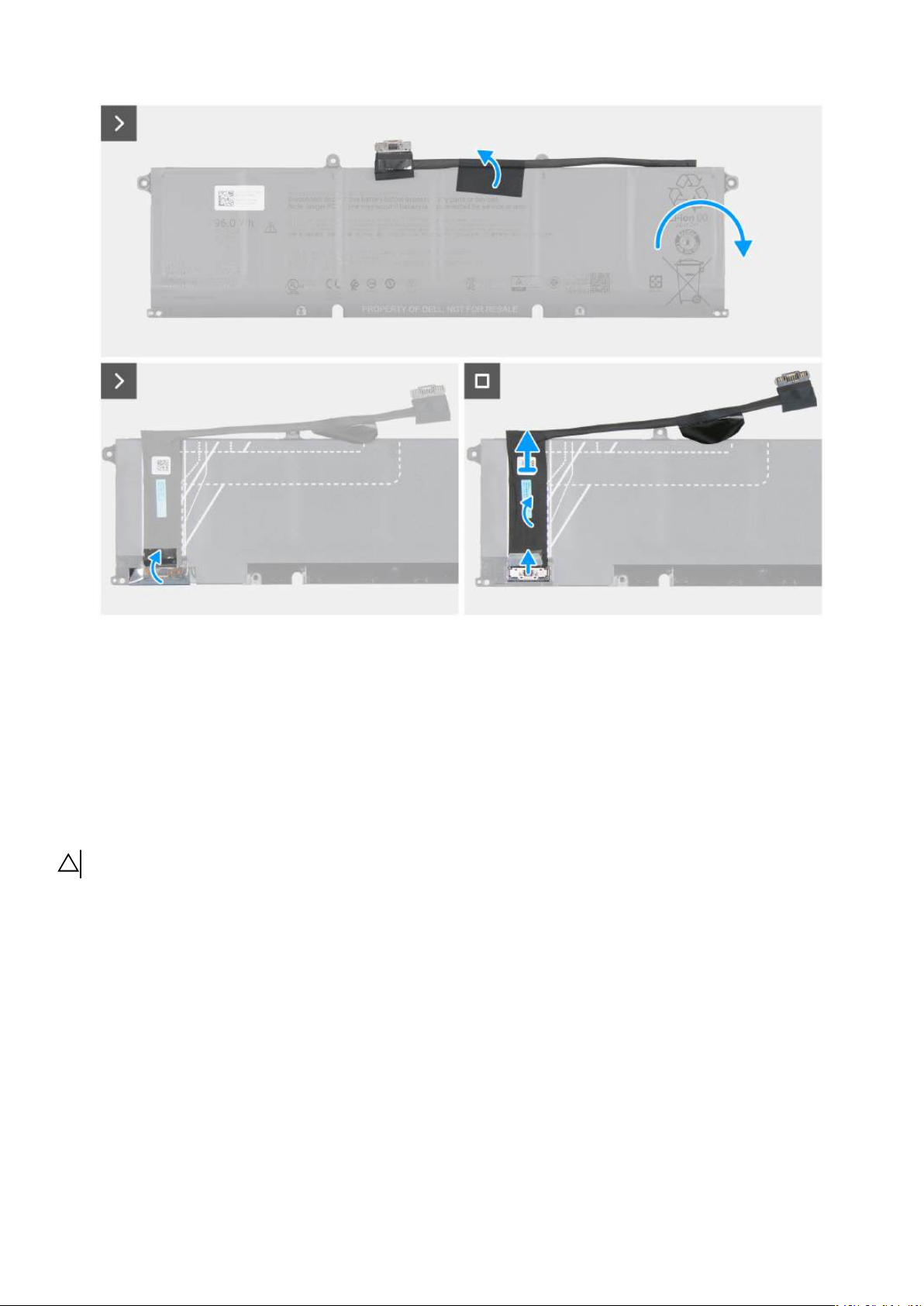

Wymontowywanie kabla baterii 3-ogniwowej............................................................................................................49

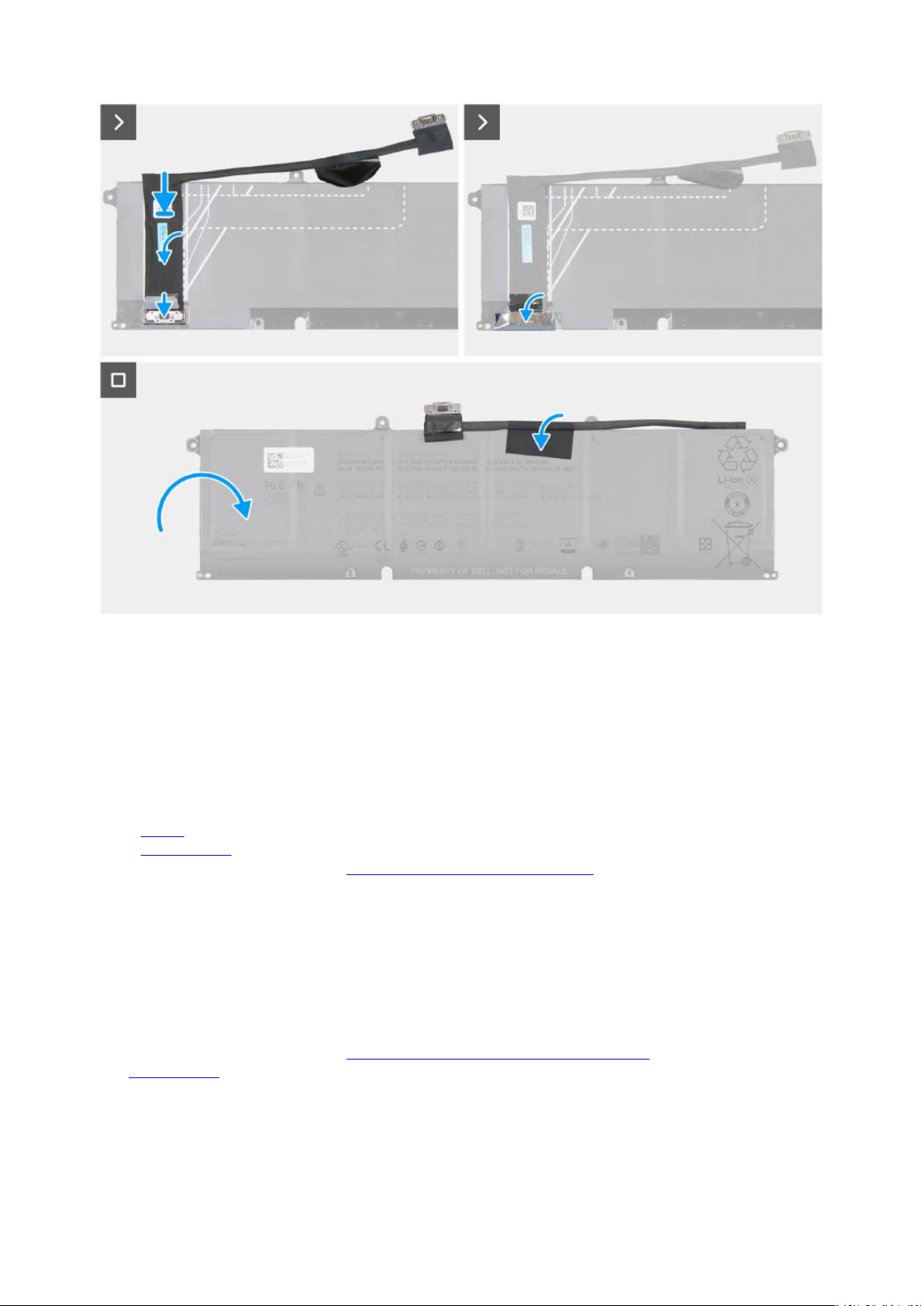

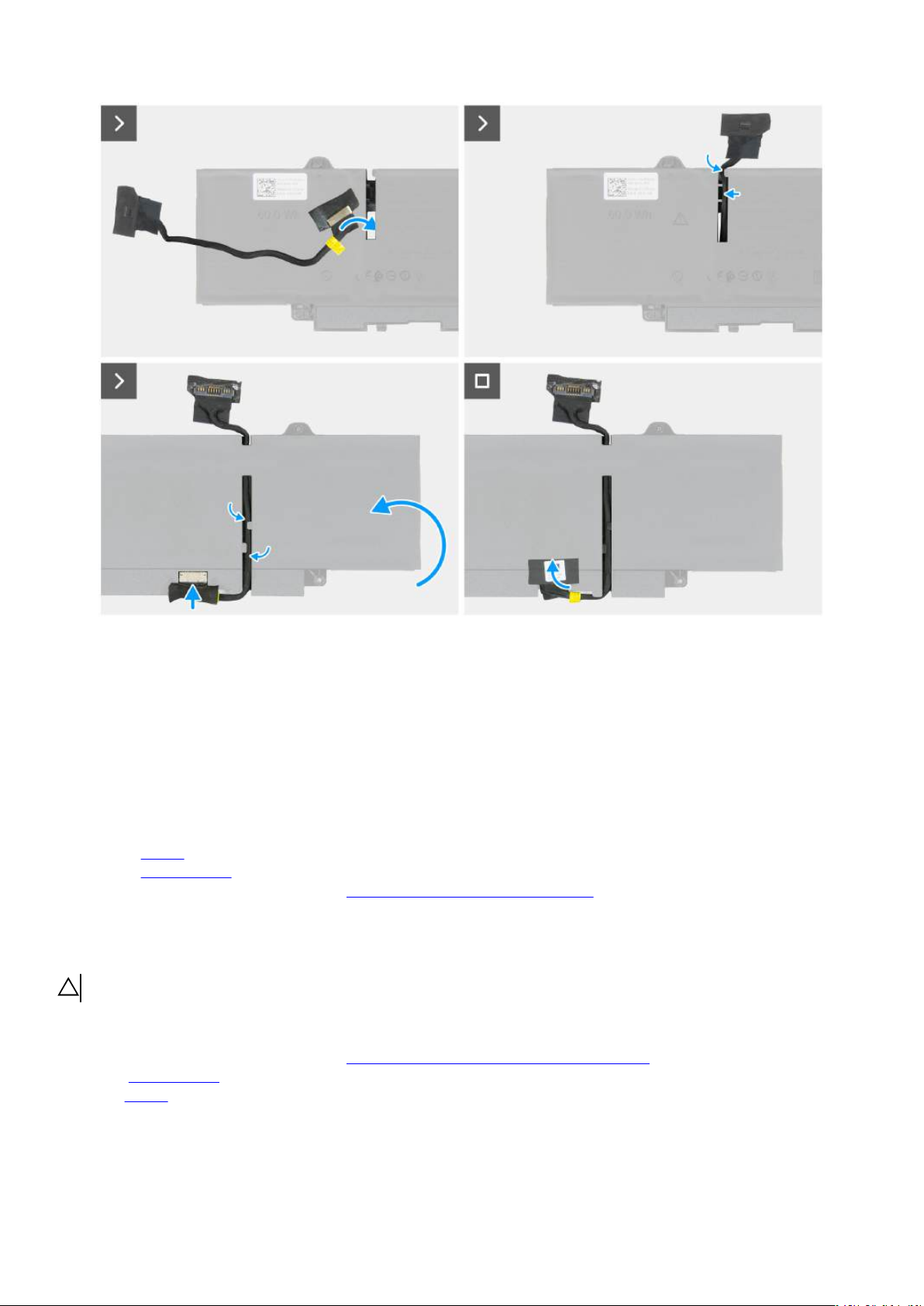

Instalowanie kabla baterii 3-ogniwowej......................................................................................................................50

Wymontowywanie kabla baterii 6-ogniwowej ...........................................................................................................51

Instalacja kabla baterii 6-ogniwowej........................................................................................................................... 52

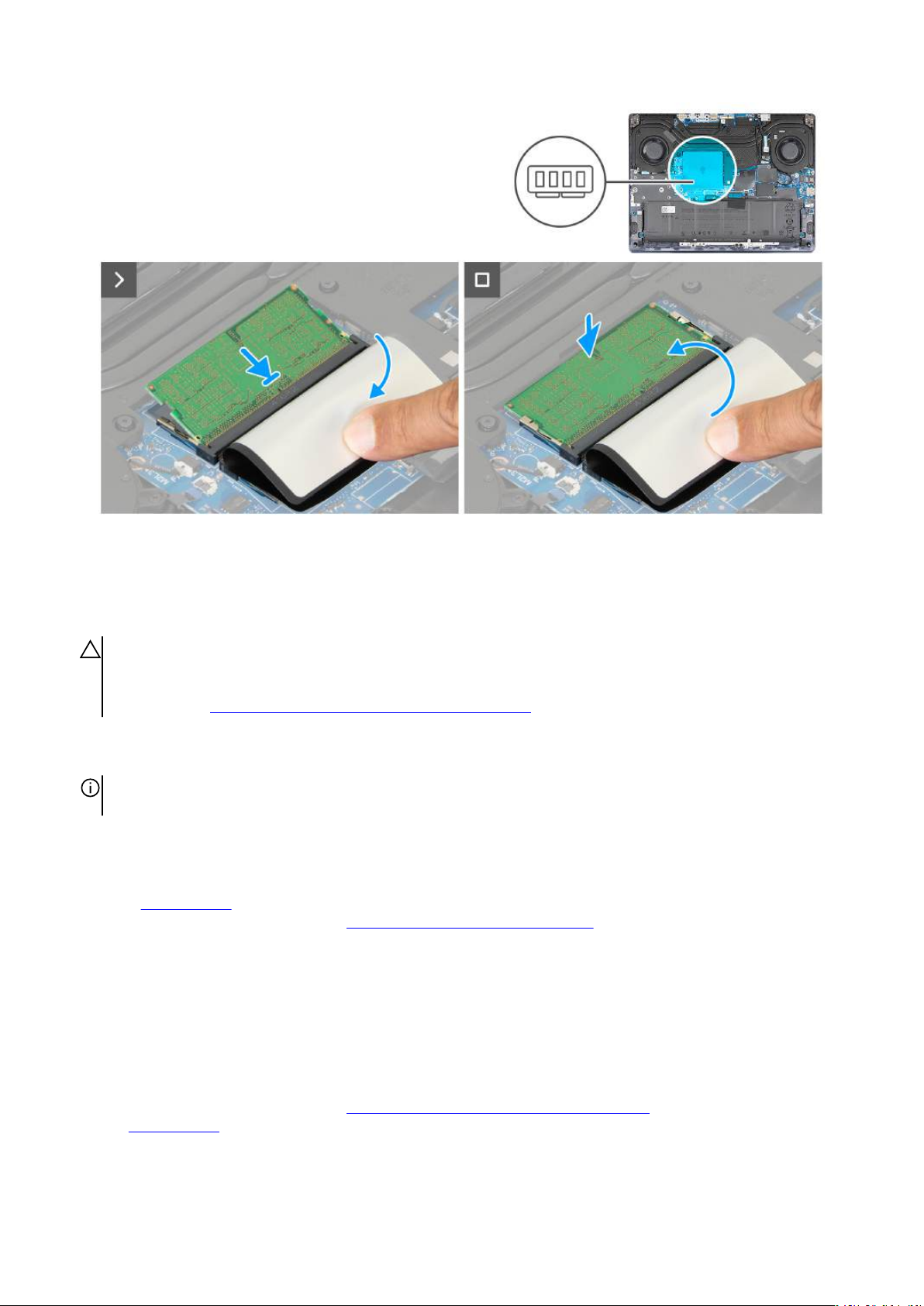

Moduł pamięci....................................................................................................................................................................53

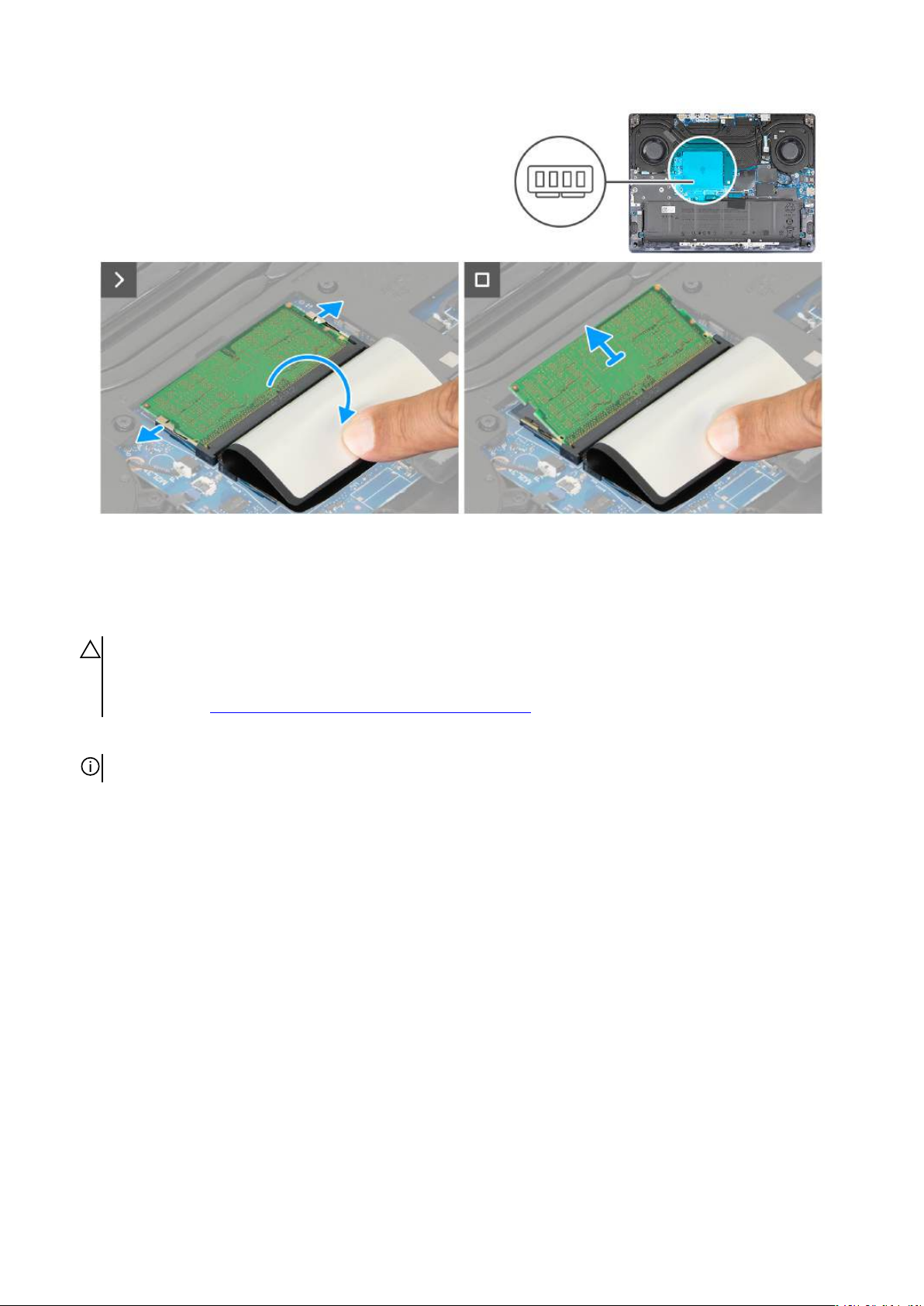

Wymontowywanie modułu pamięci............................................................................................................................. 53

Instalowanie modułu pamięci....................................................................................................................................... 54

Dysk SSD............................................................................................................................................................................55

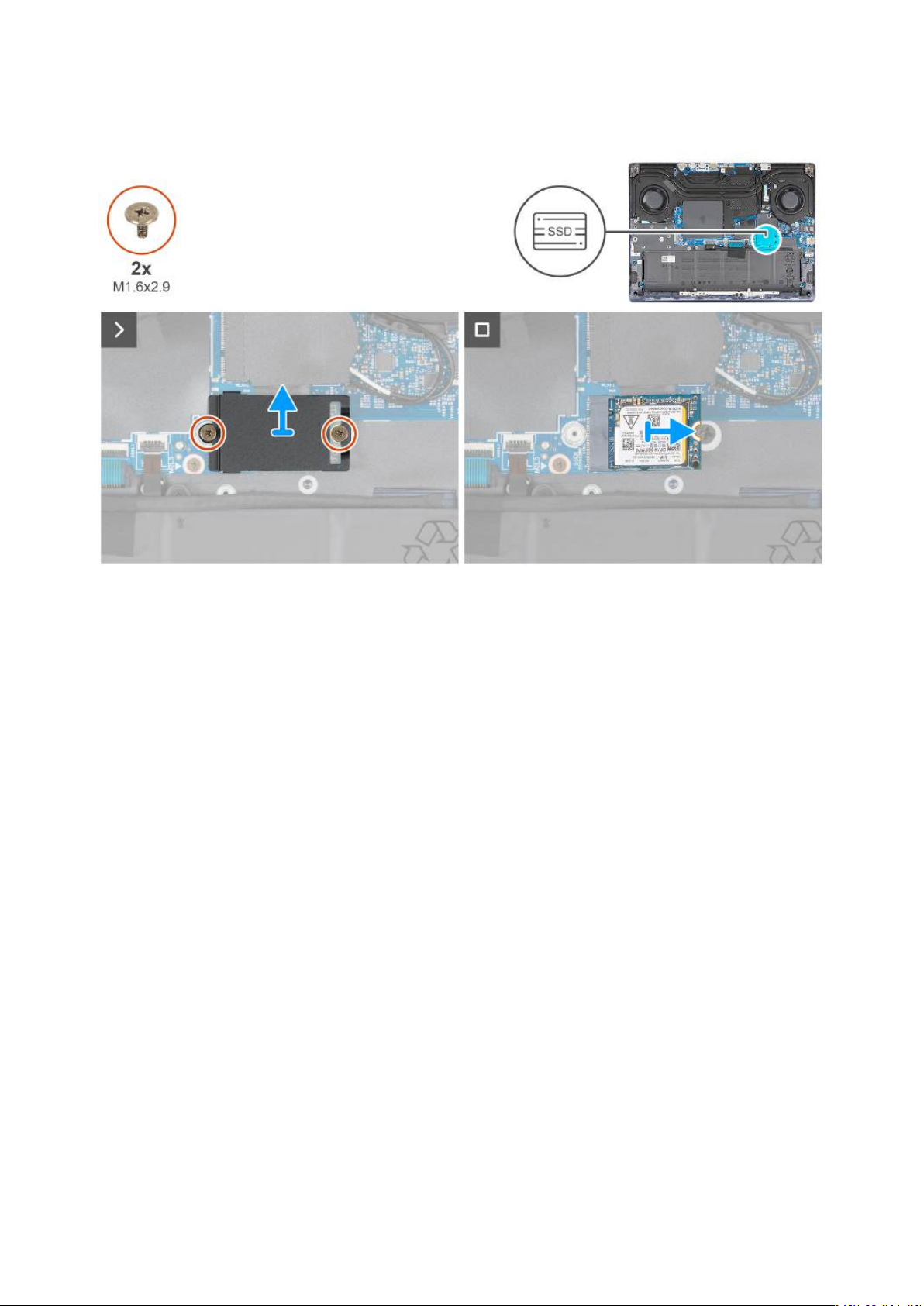

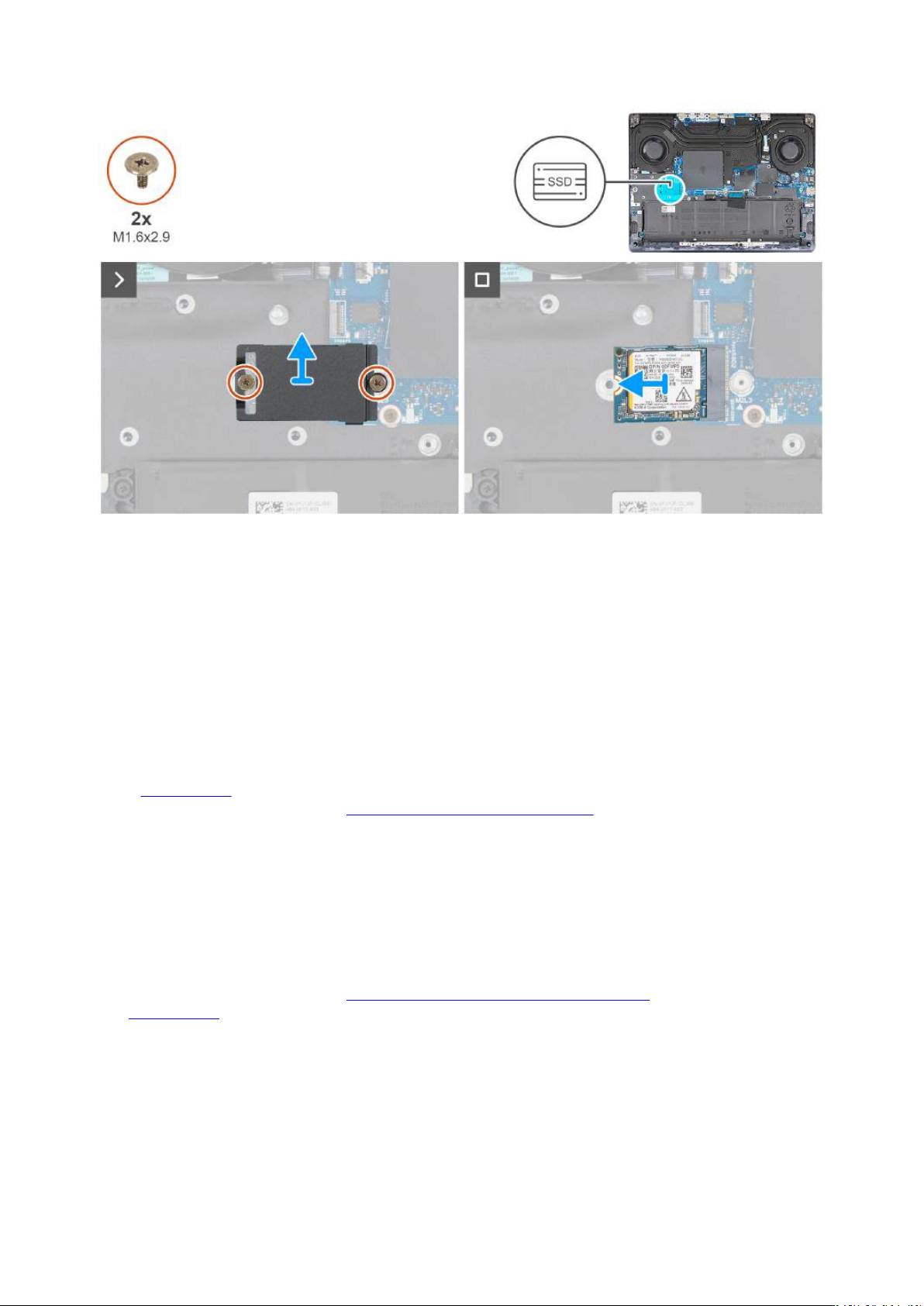

Wymontowywanie dysku SSD M.2 2230 z gniazda SSD1.........................................................................................55

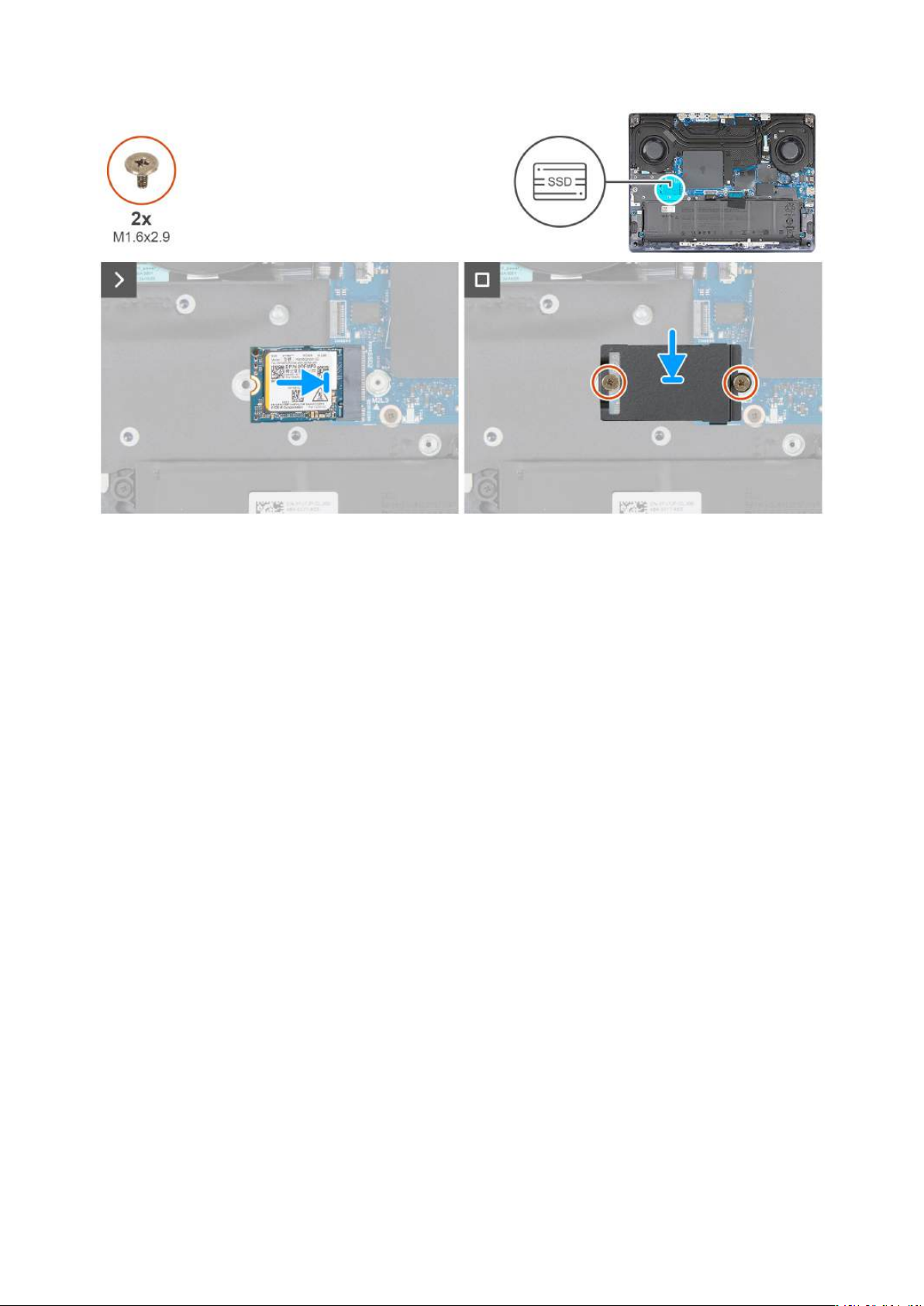

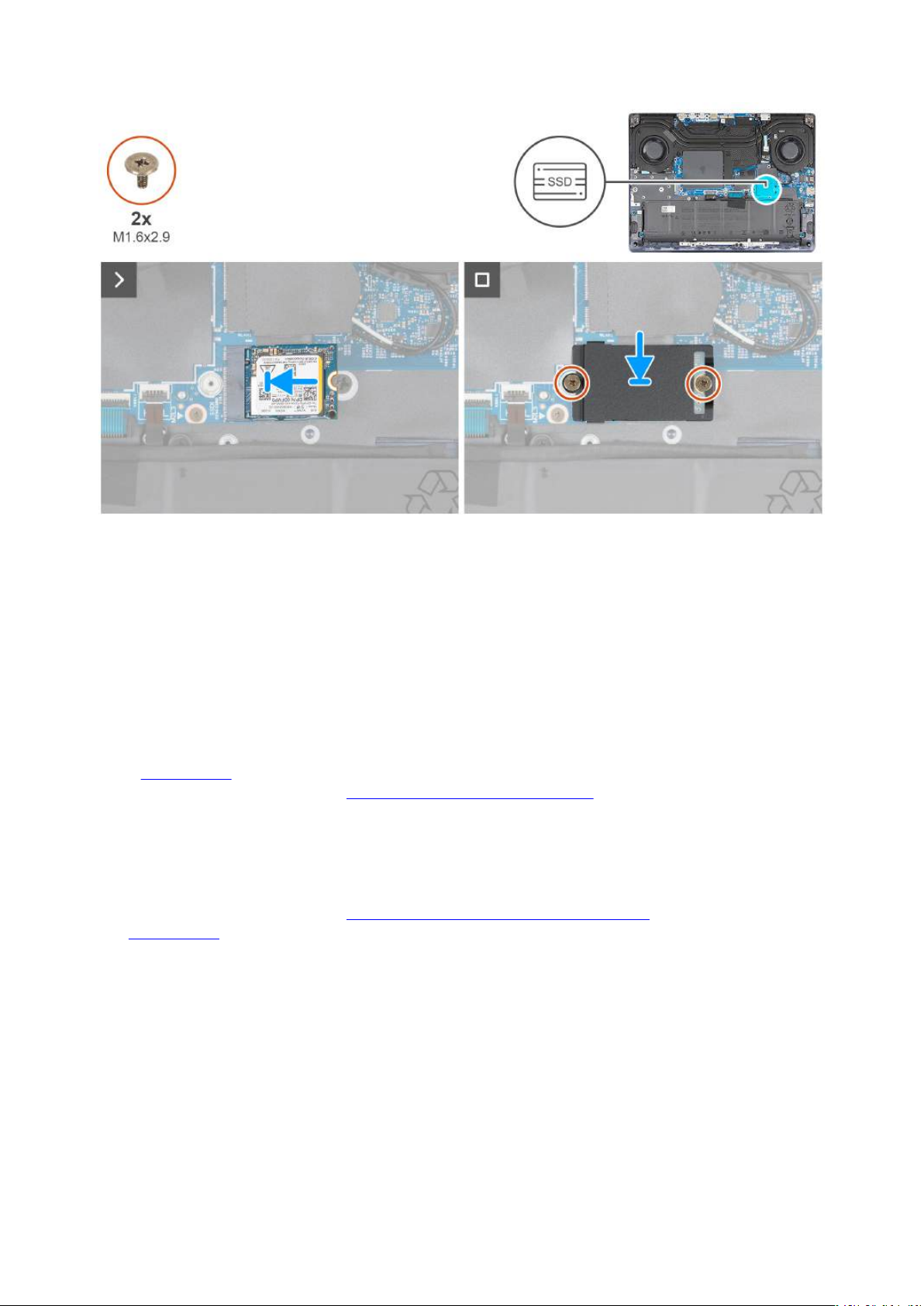

Instalacja dysku SSD M.2 2230 w gnieździe SSD1.....................................................................................................56

Wymontowywanie dysku SSD M.2 2230 z gniazda SSD2.........................................................................................57

Instalacja dysku SSD M.2 2230 w gnieździe SSD2.................................................................................................... 58

Karta sieci bezprzewodowej..............................................................................................................................................59

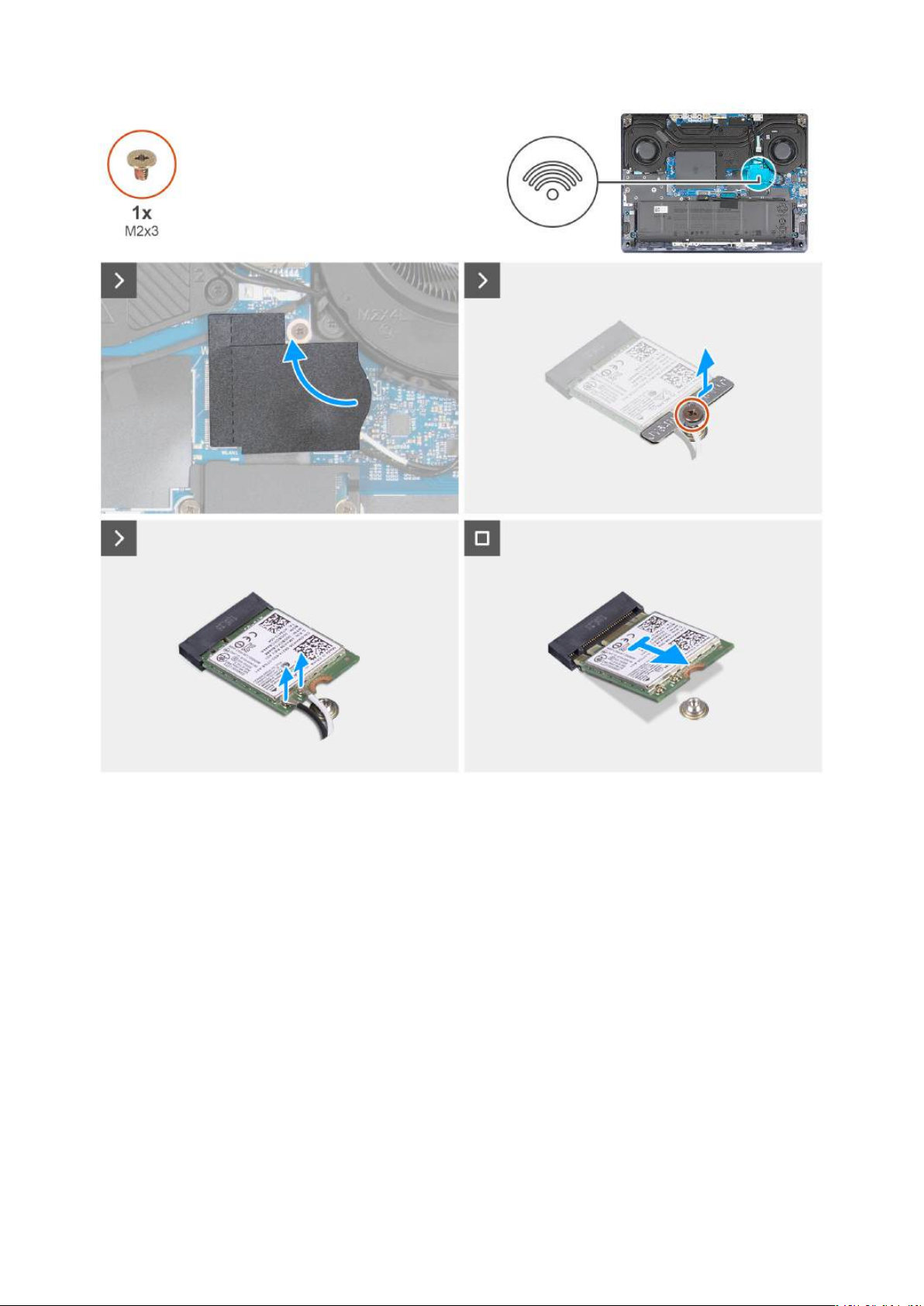

Wymontowywanie karty sieci bezprzewodowej.........................................................................................................59

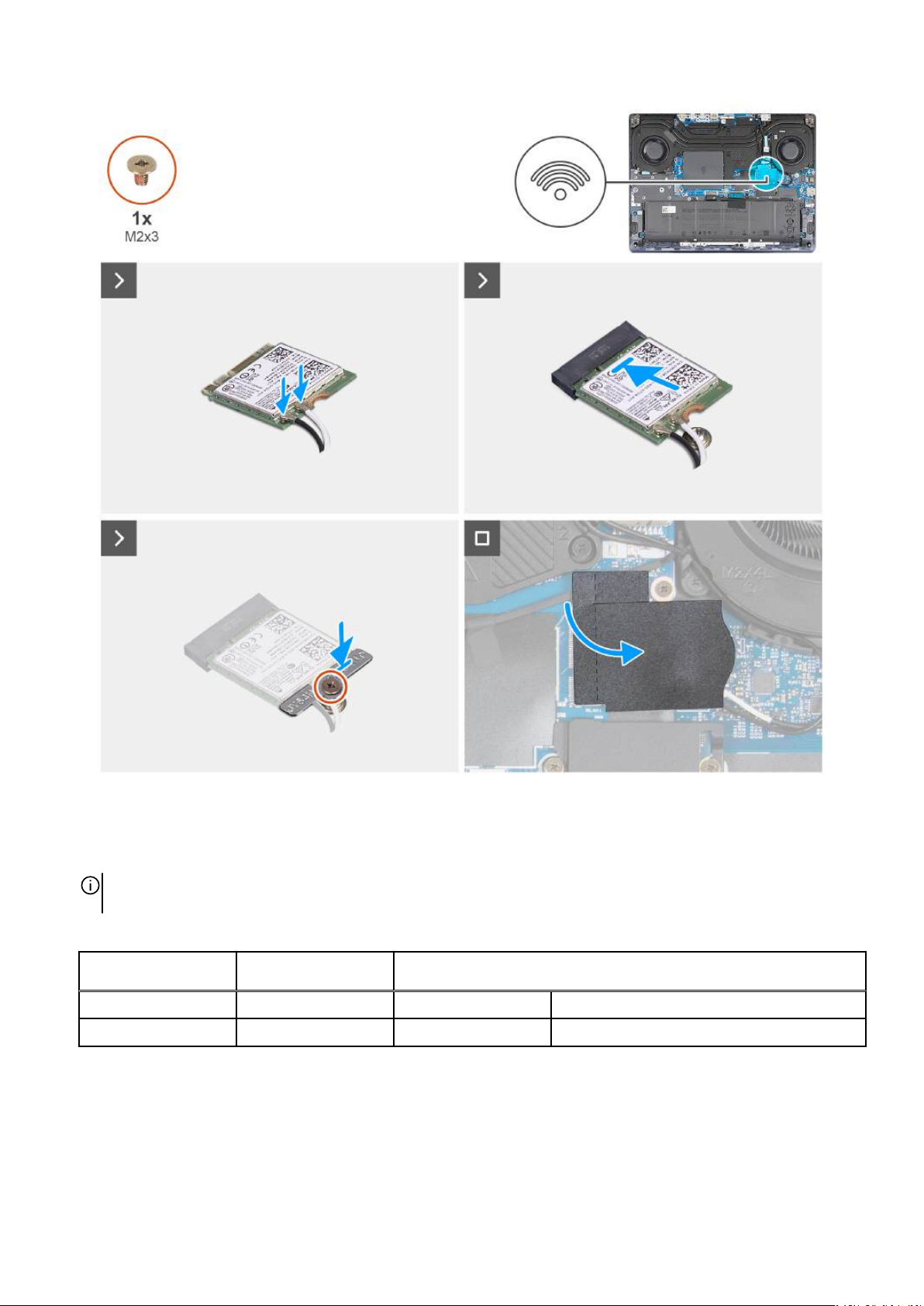

Instalowanie karty sieci bezprzewodowej................................................................................................................... 60

Głośniki...............................................................................................................................................................................62

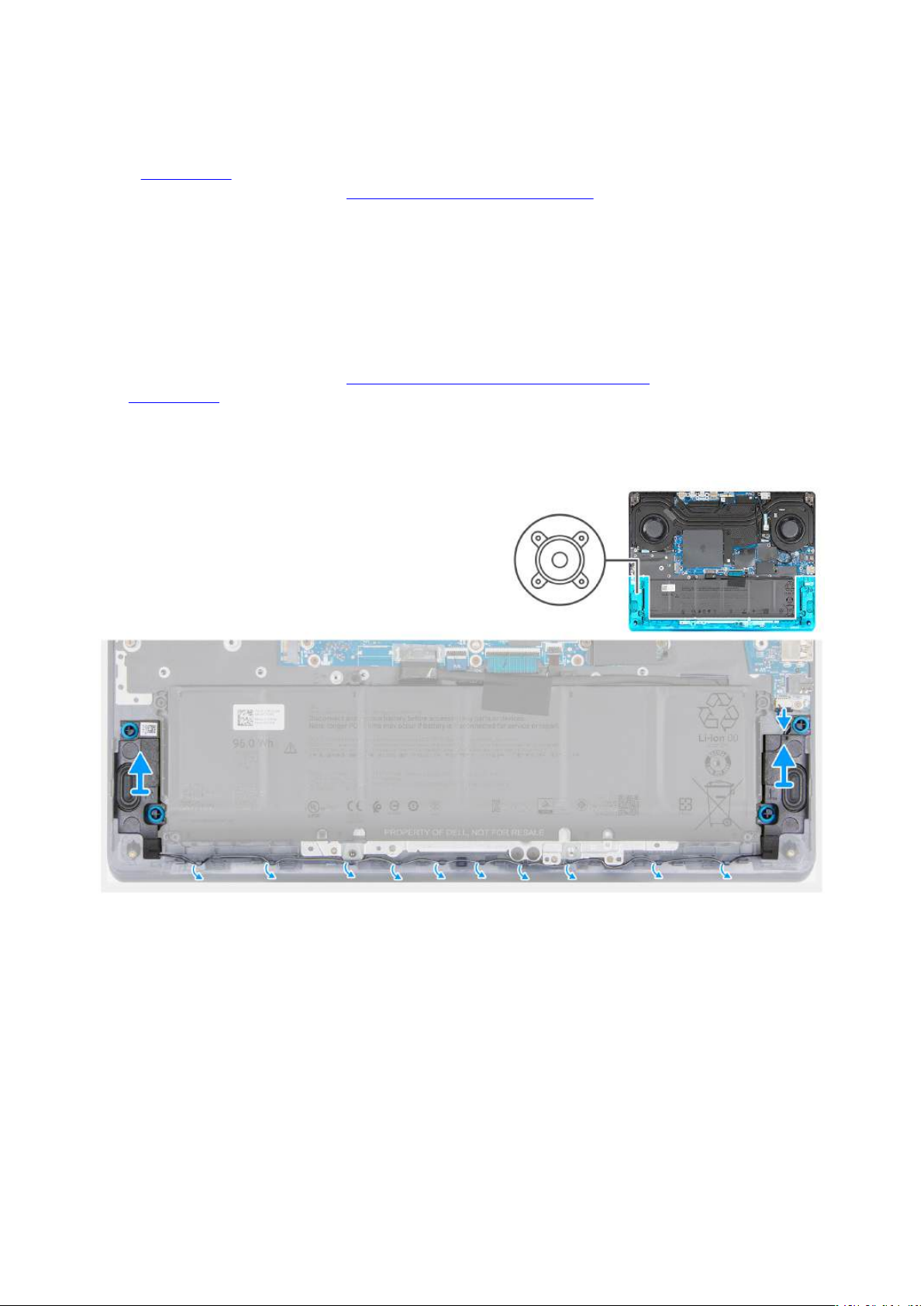

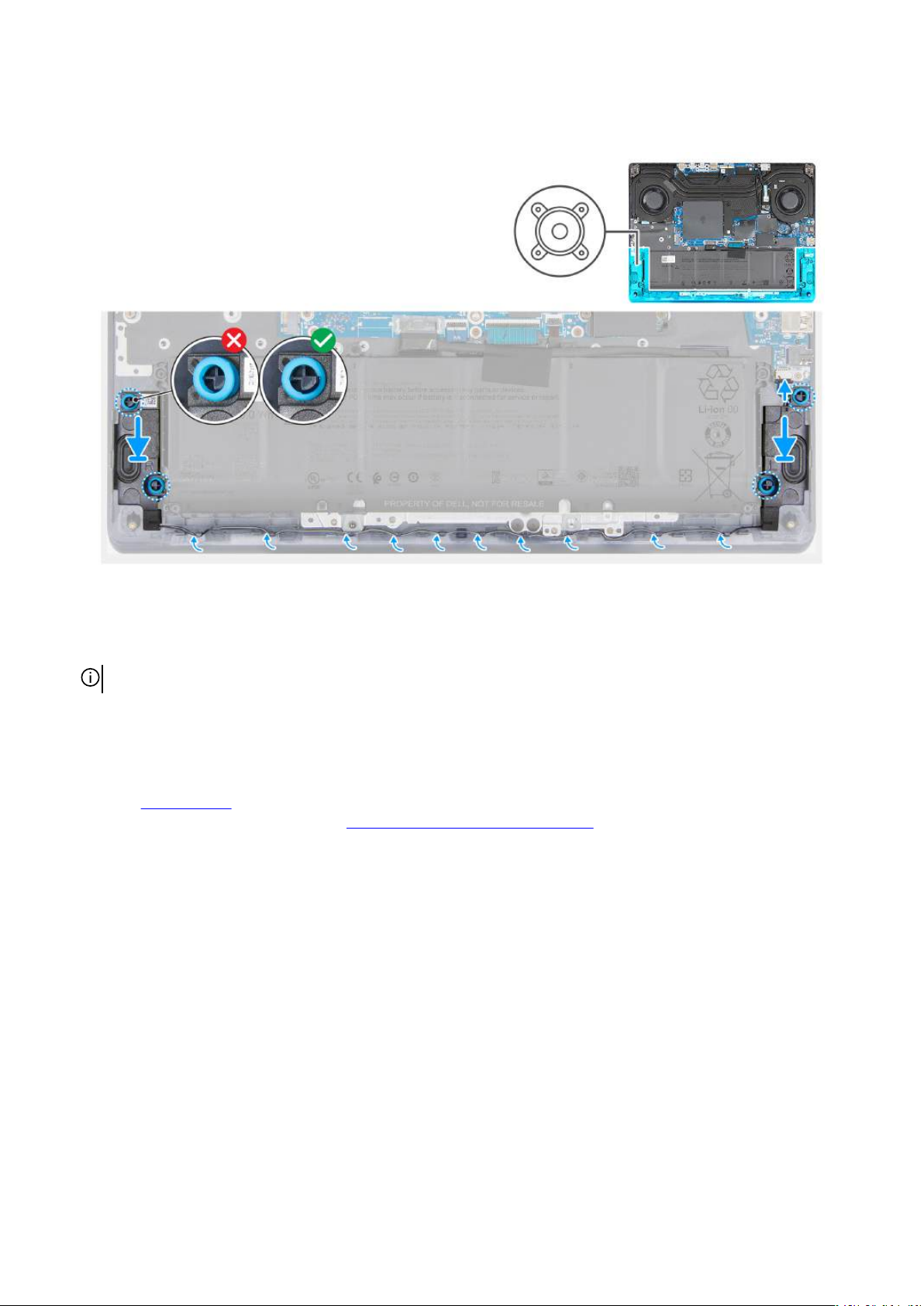

Wymontowywanie głośników.......................................................................................................................................62

Instalowanie głośników.................................................................................................................................................62

Rodzdział 7: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)...............64

Gniazdo zasilacza...............................................................................................................................................................64

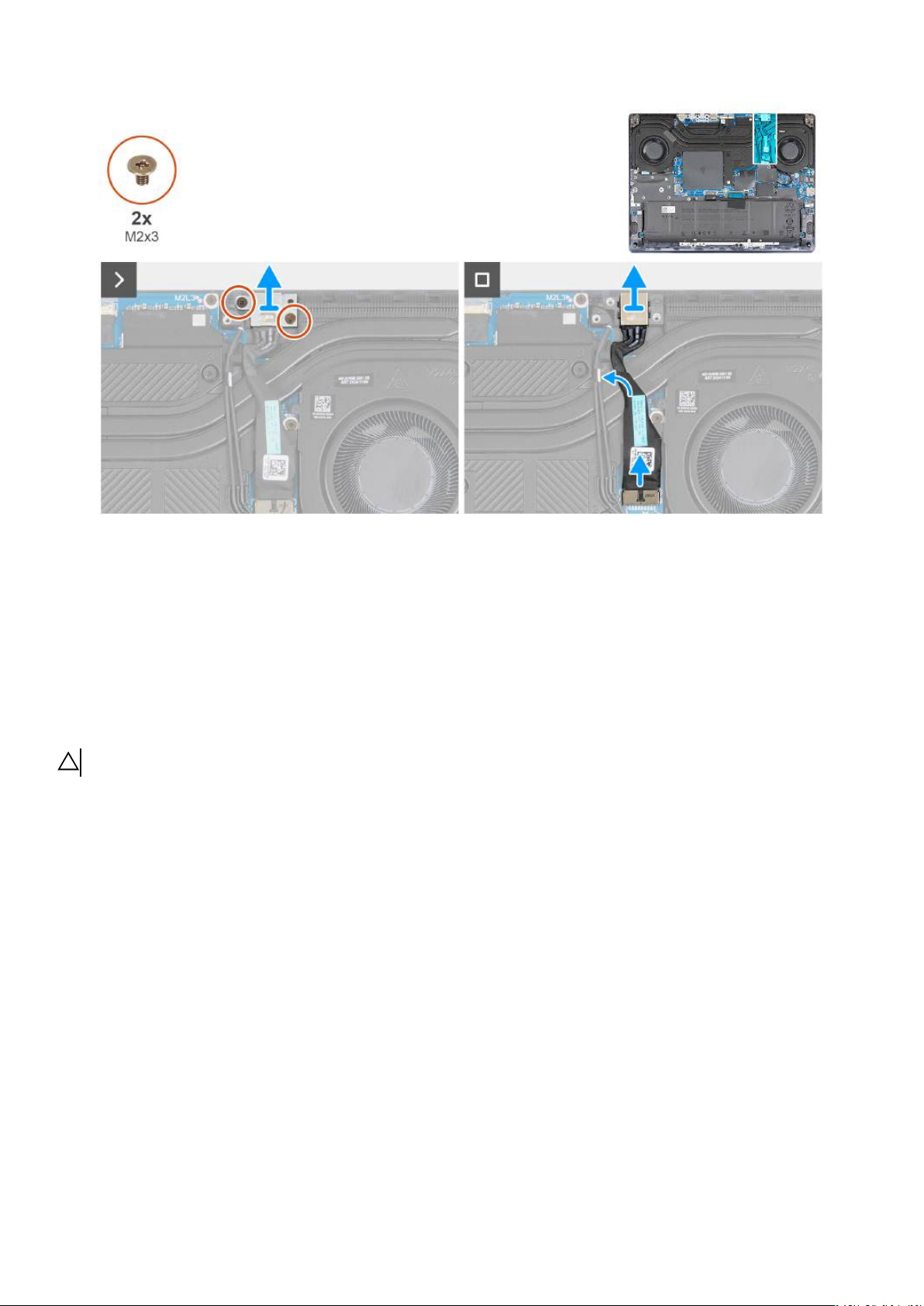

Wymontowywanie gniazda zasilacza...........................................................................................................................64

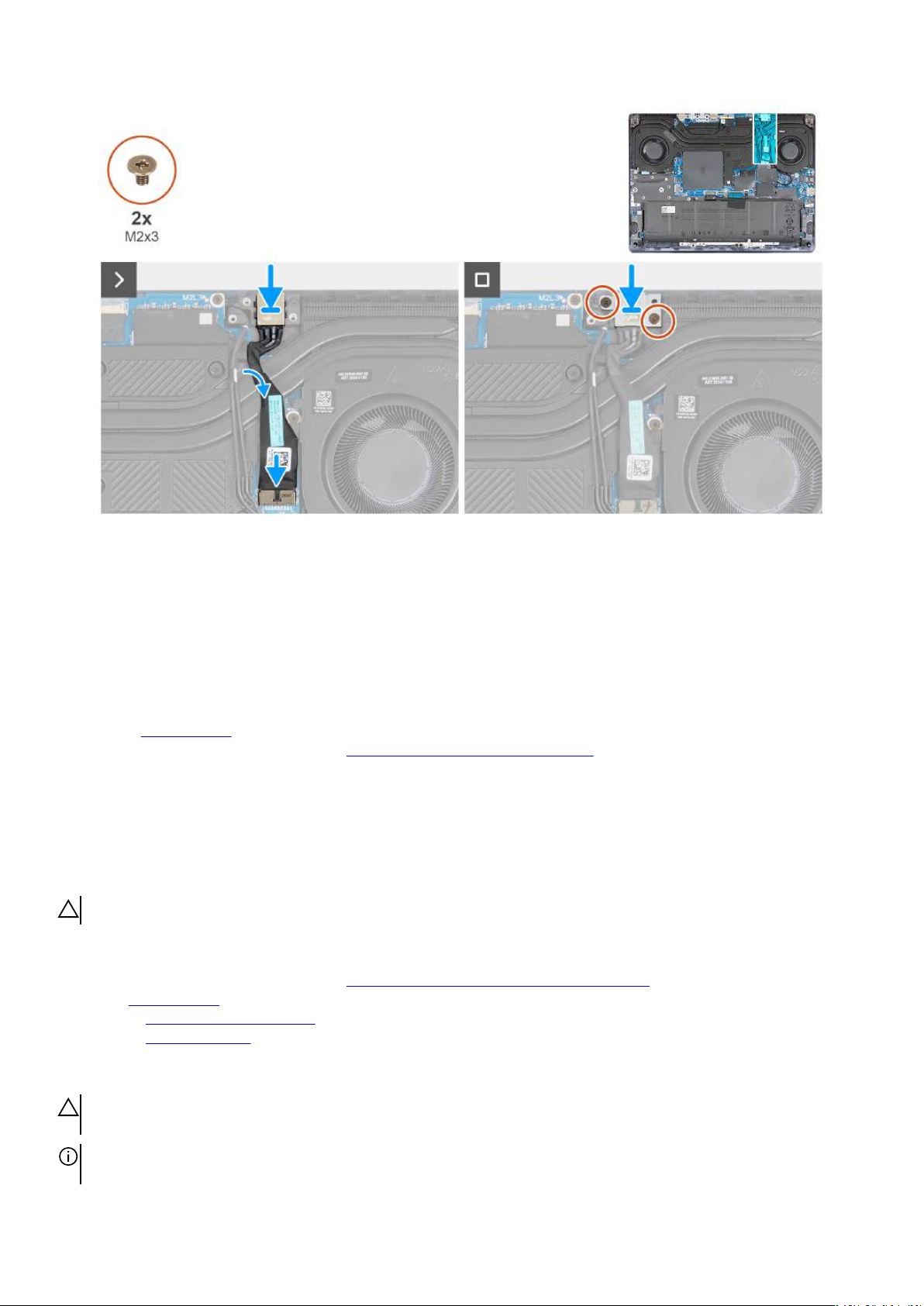

Instalowanie gniazda zasilacza..................................................................................................................................... 65

4 Spis treści

Zestaw wentylatora iradiatora..........................................................................................................................................66

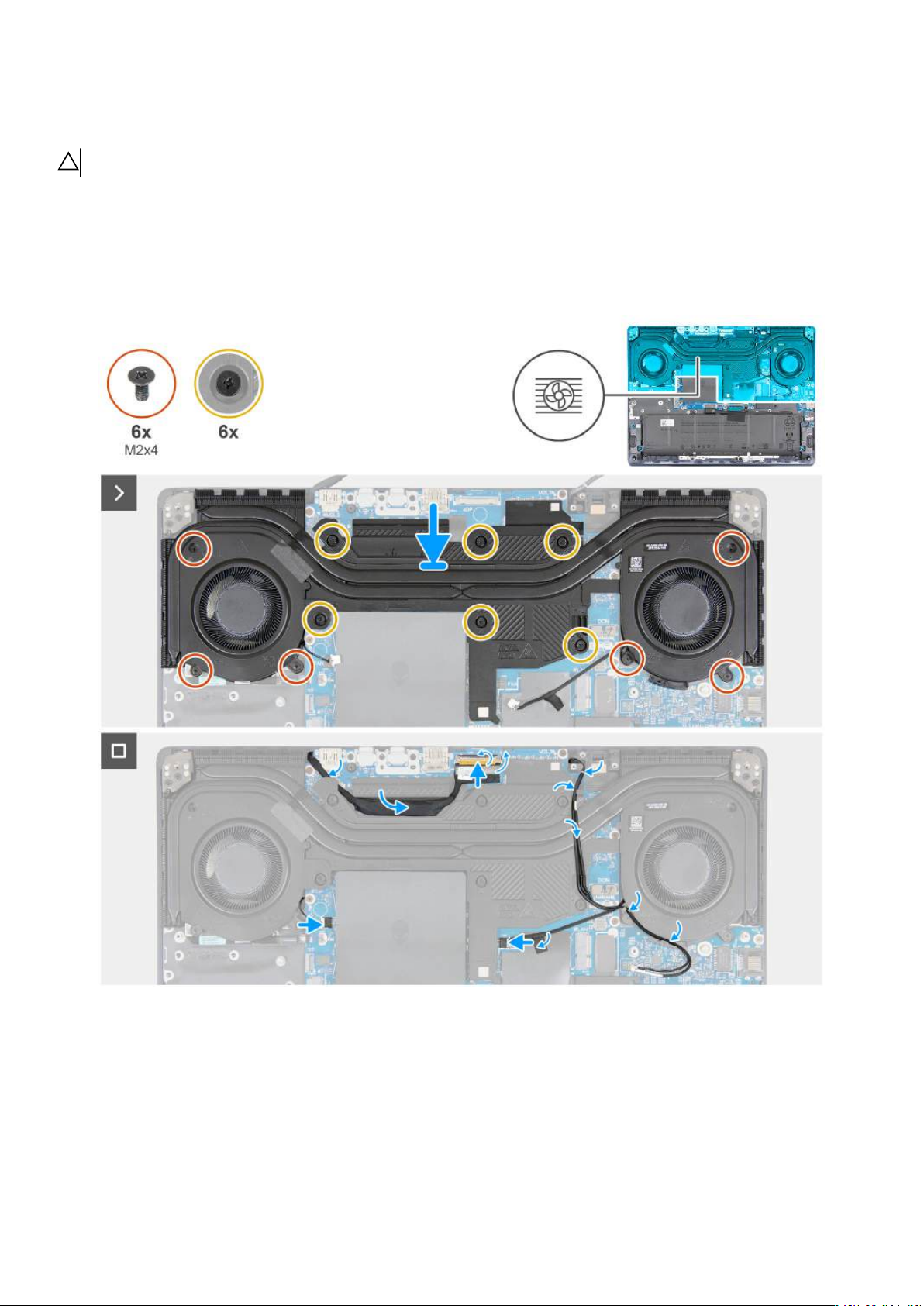

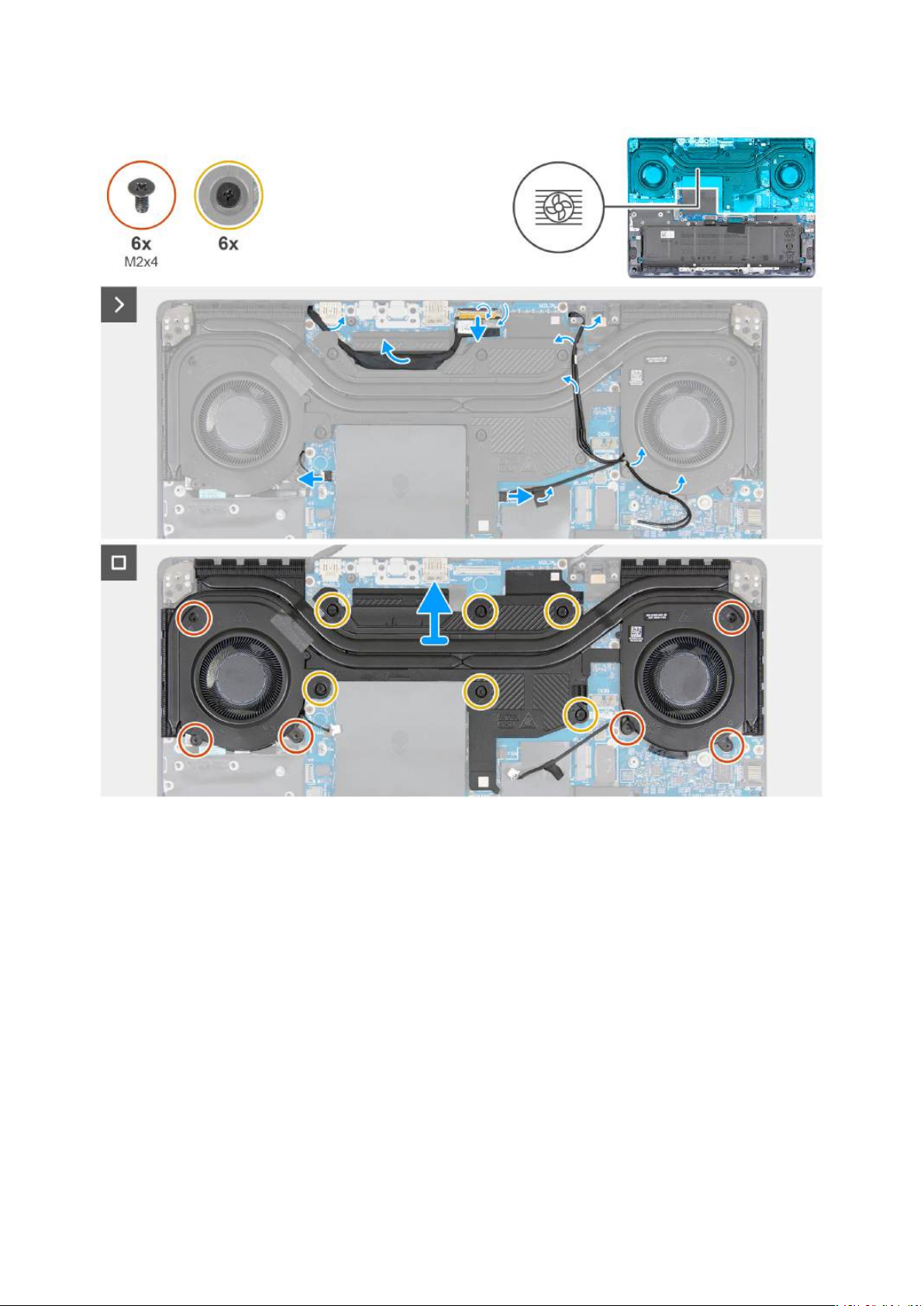

Wymontowywanie zestawu wentylatora iradiatora................................................................................................... 66

Instalowanie zestawu wentylatora iradiatora..............................................................................................................68

Wspornik Type-C...............................................................................................................................................................69

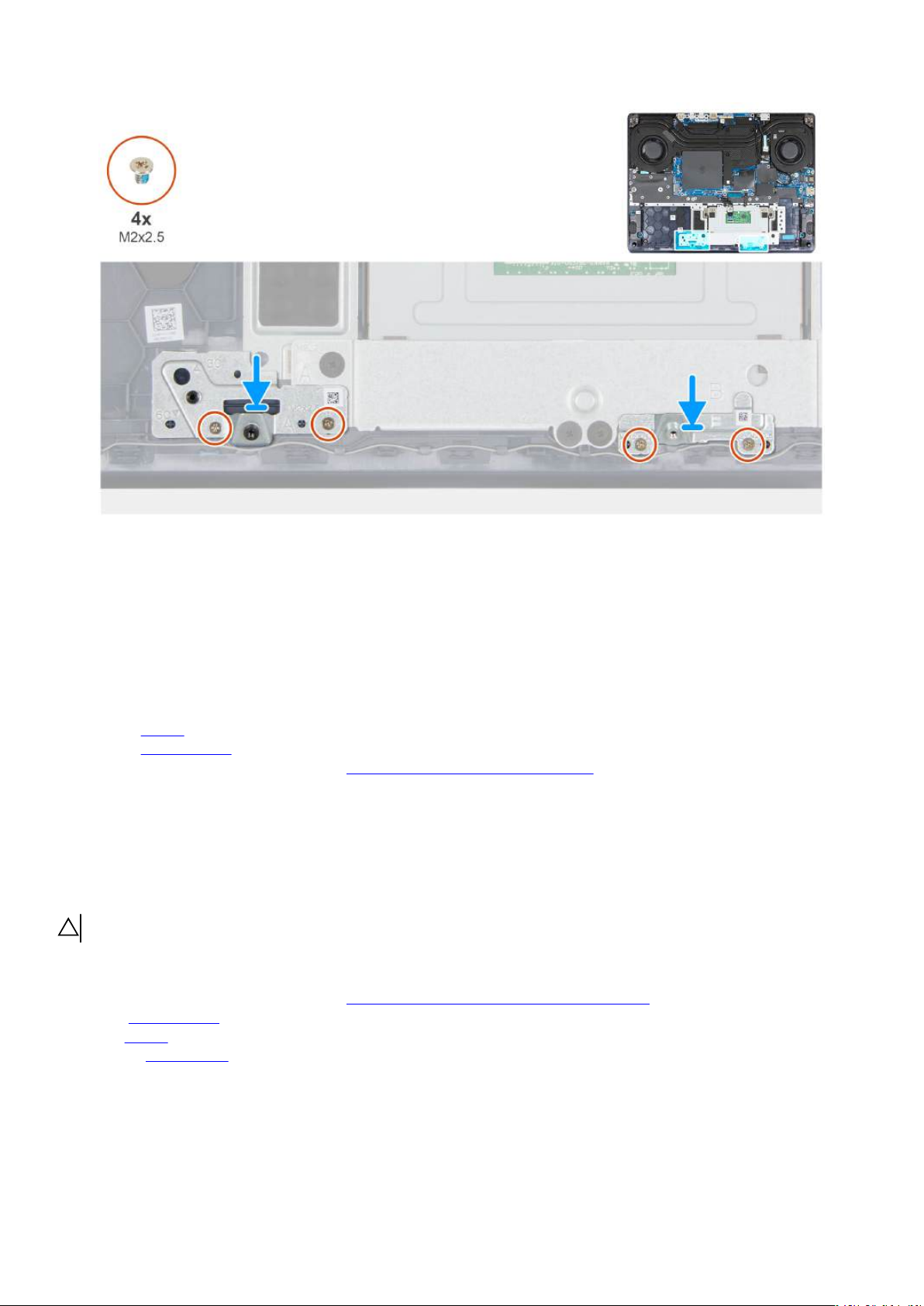

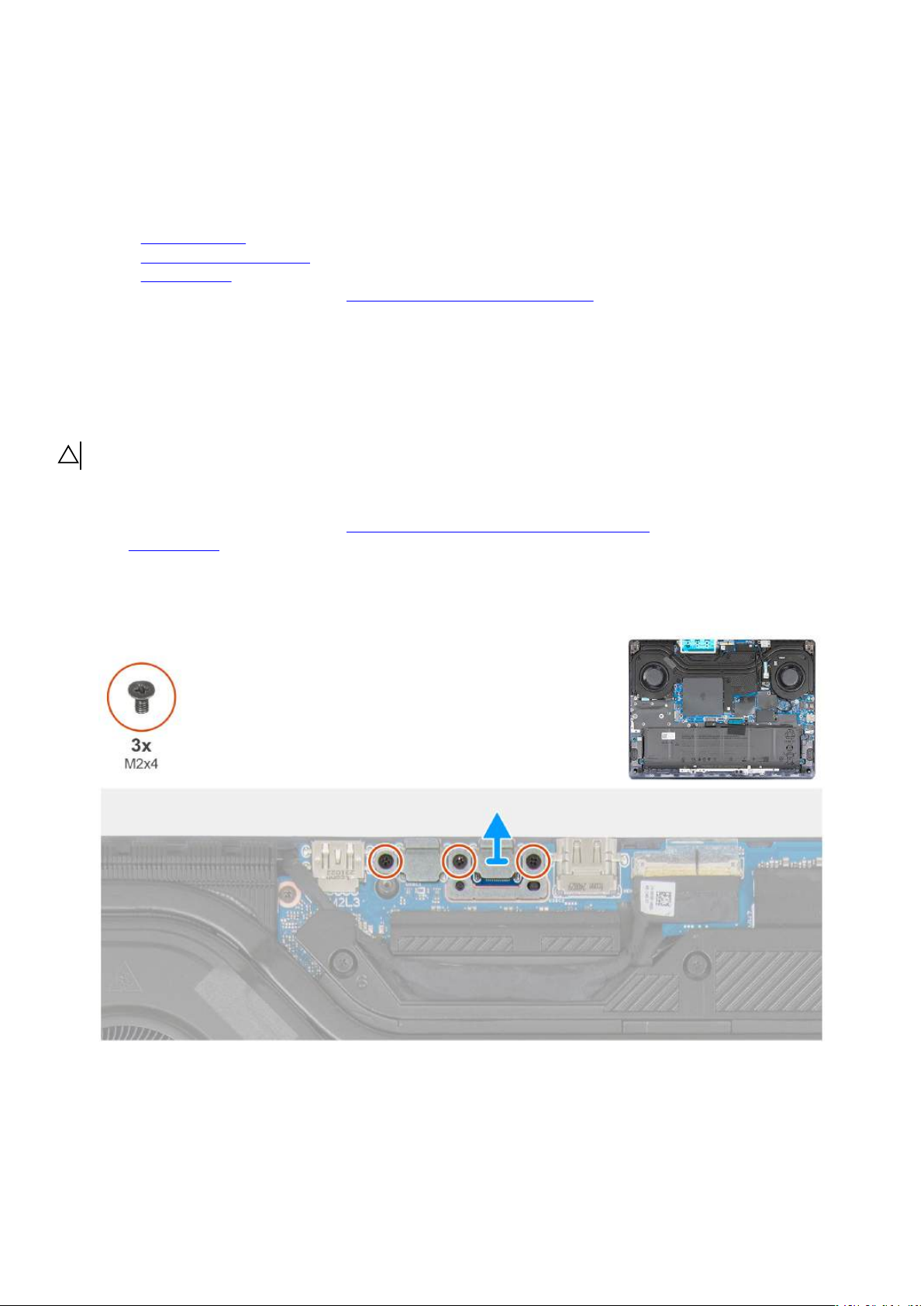

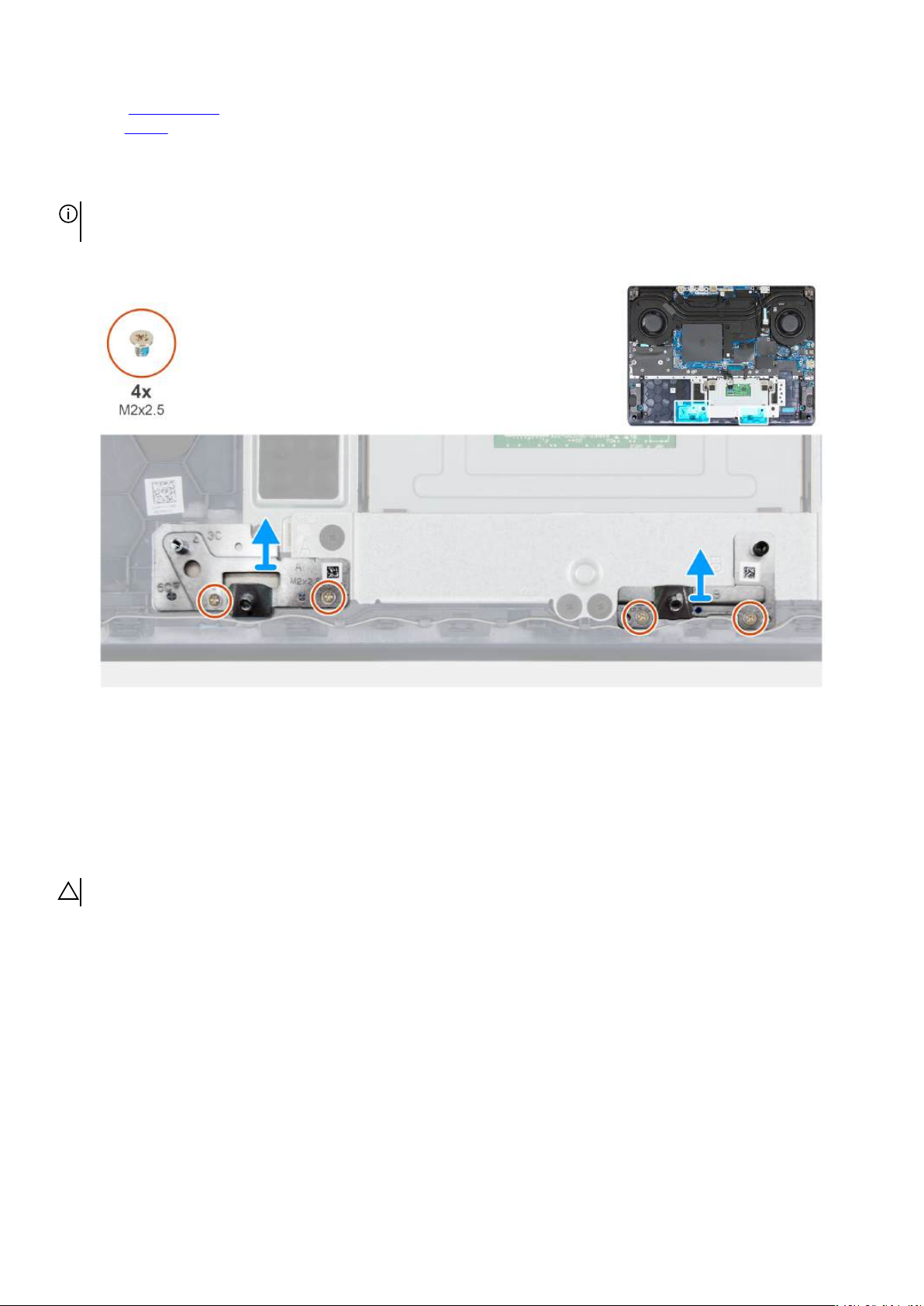

Wymontowywanie klamry złącza Type-C....................................................................................................................69

Instalowanie klamry złącza Type-C.............................................................................................................................. 70

Klamra baterii..................................................................................................................................................................... 70

Wymontowywanie klamer baterii 3-ogniwowej..........................................................................................................70

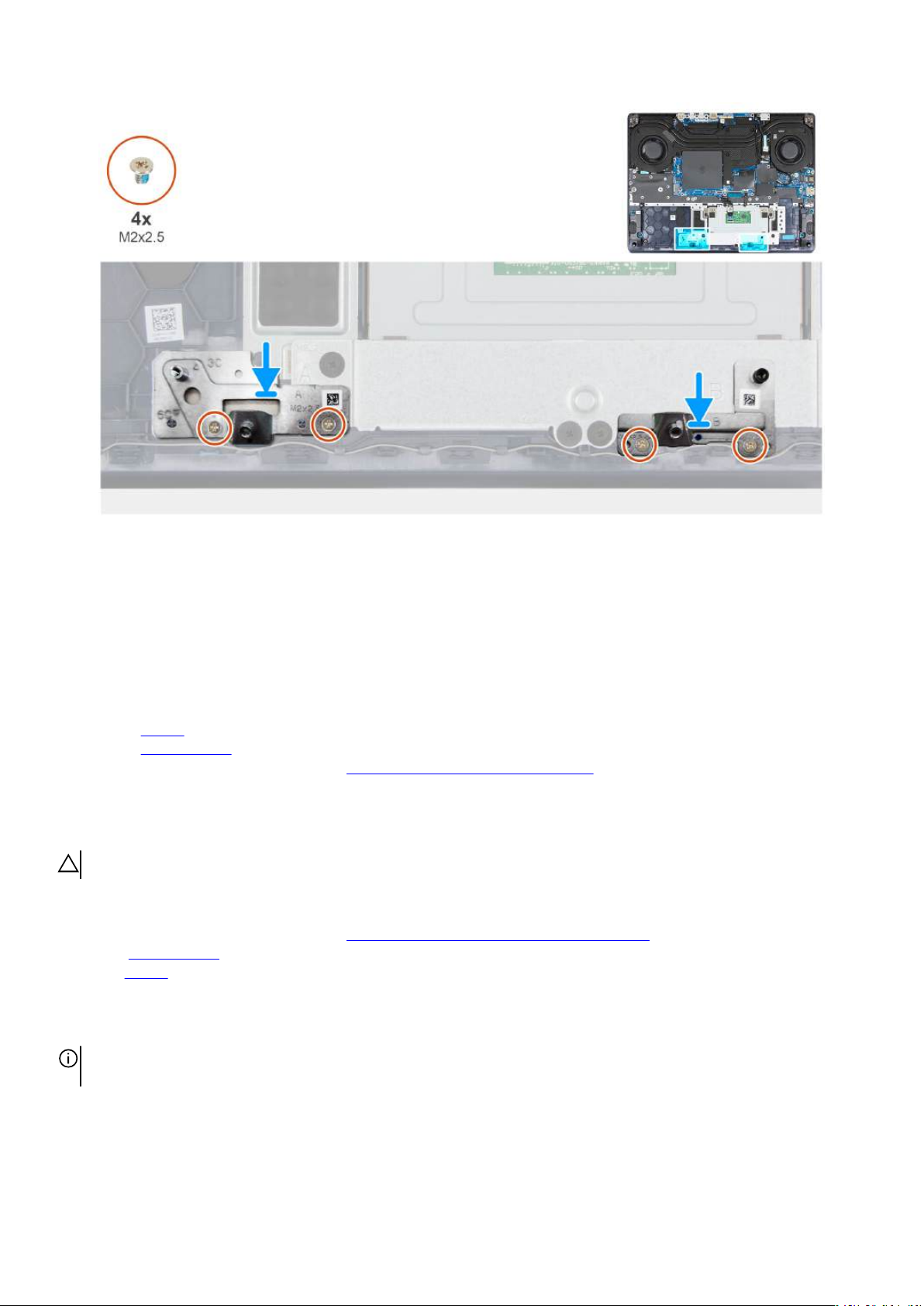

Instalacja klamer baterii 3-ogniwowej.......................................................................................................................... 71

Wymontowywanie klamer baterii 6-ogniwowej..........................................................................................................72

Instalacja klamer baterii 6-ogniwowej..........................................................................................................................73

Touchpad............................................................................................................................................................................ 74

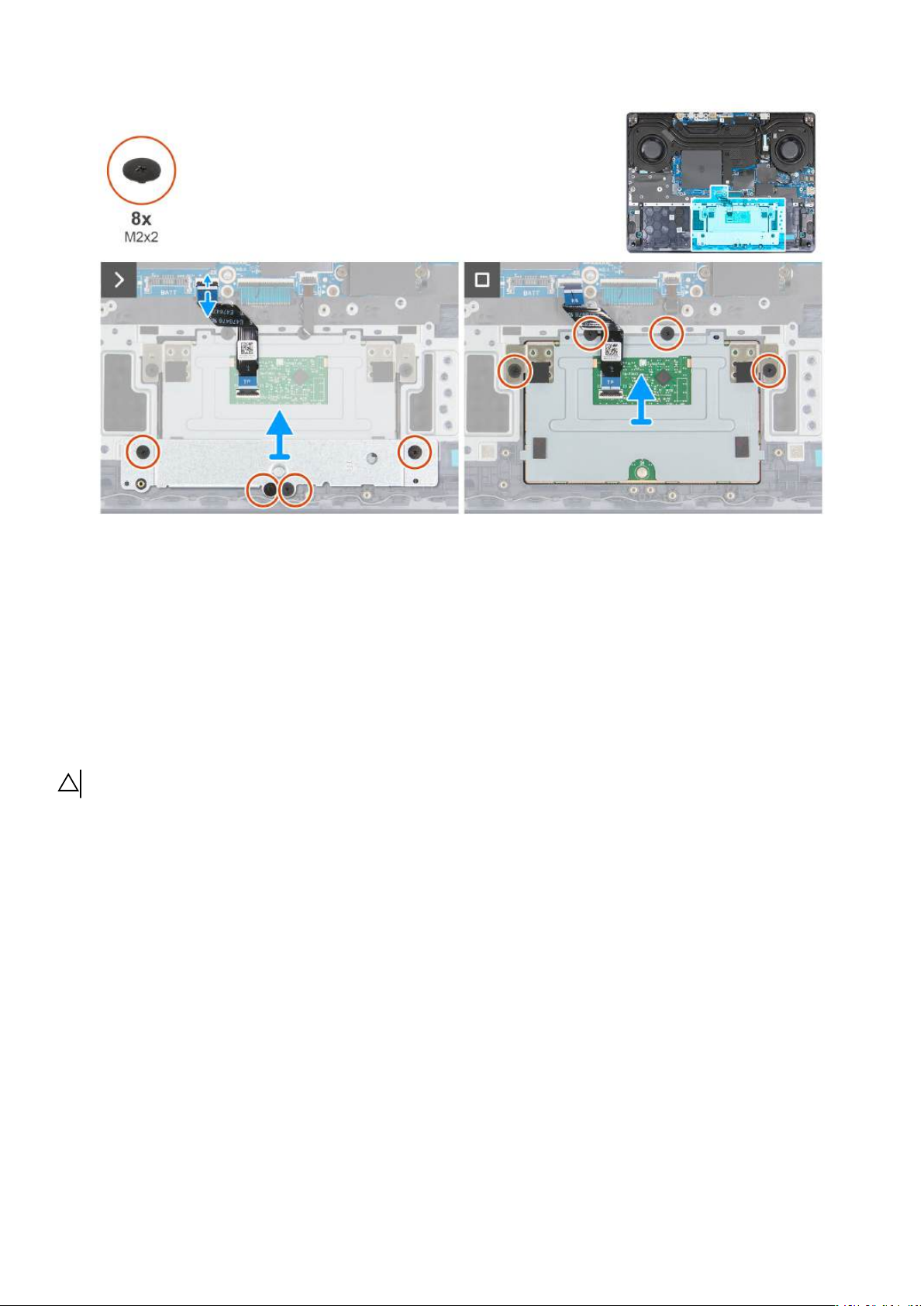

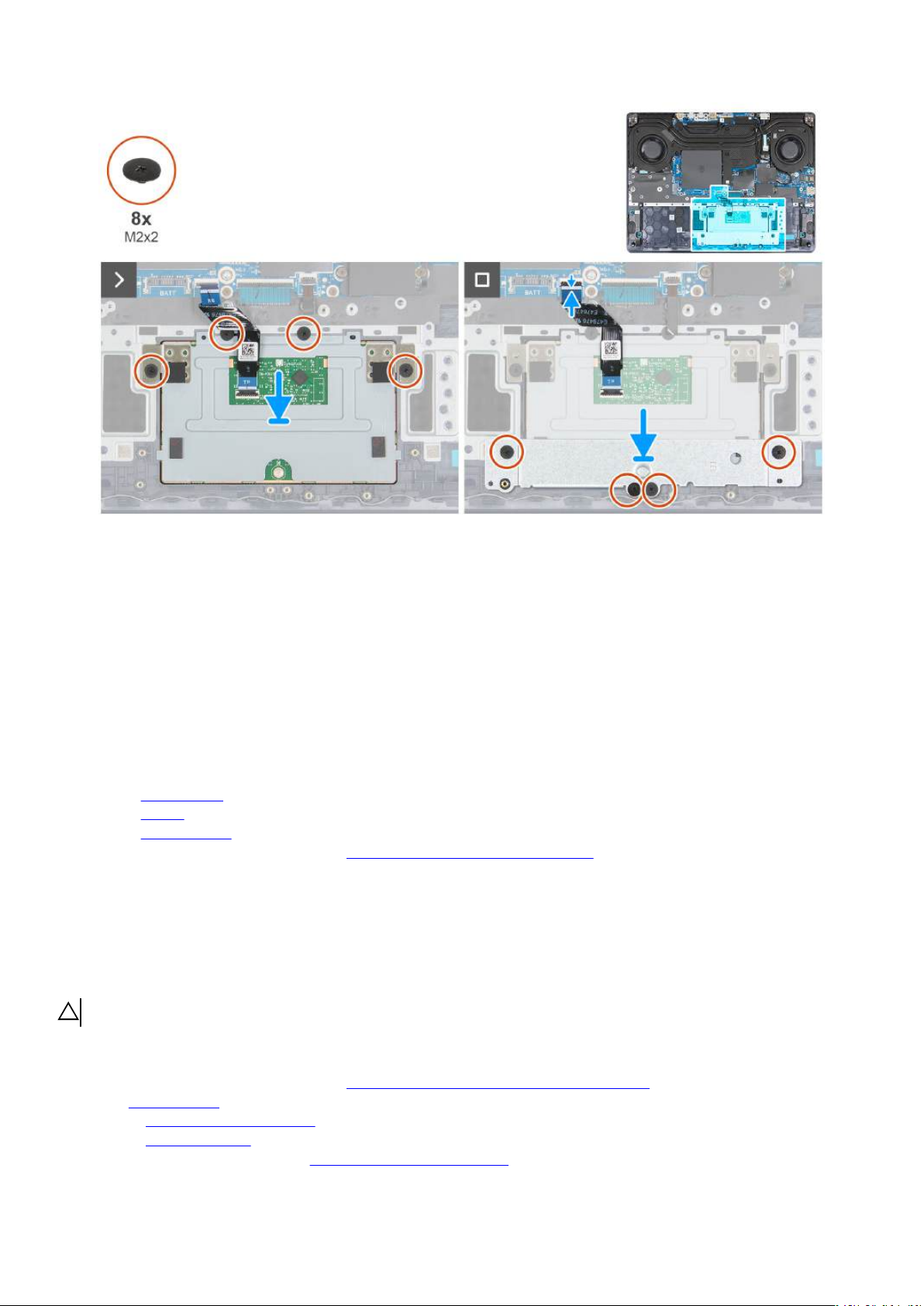

Wymontowywanie touchpada......................................................................................................................................74

Instalowanie touchpada................................................................................................................................................75

Przycisk zasilania ipłyta przycisku zasilania...................................................................................................................... 76

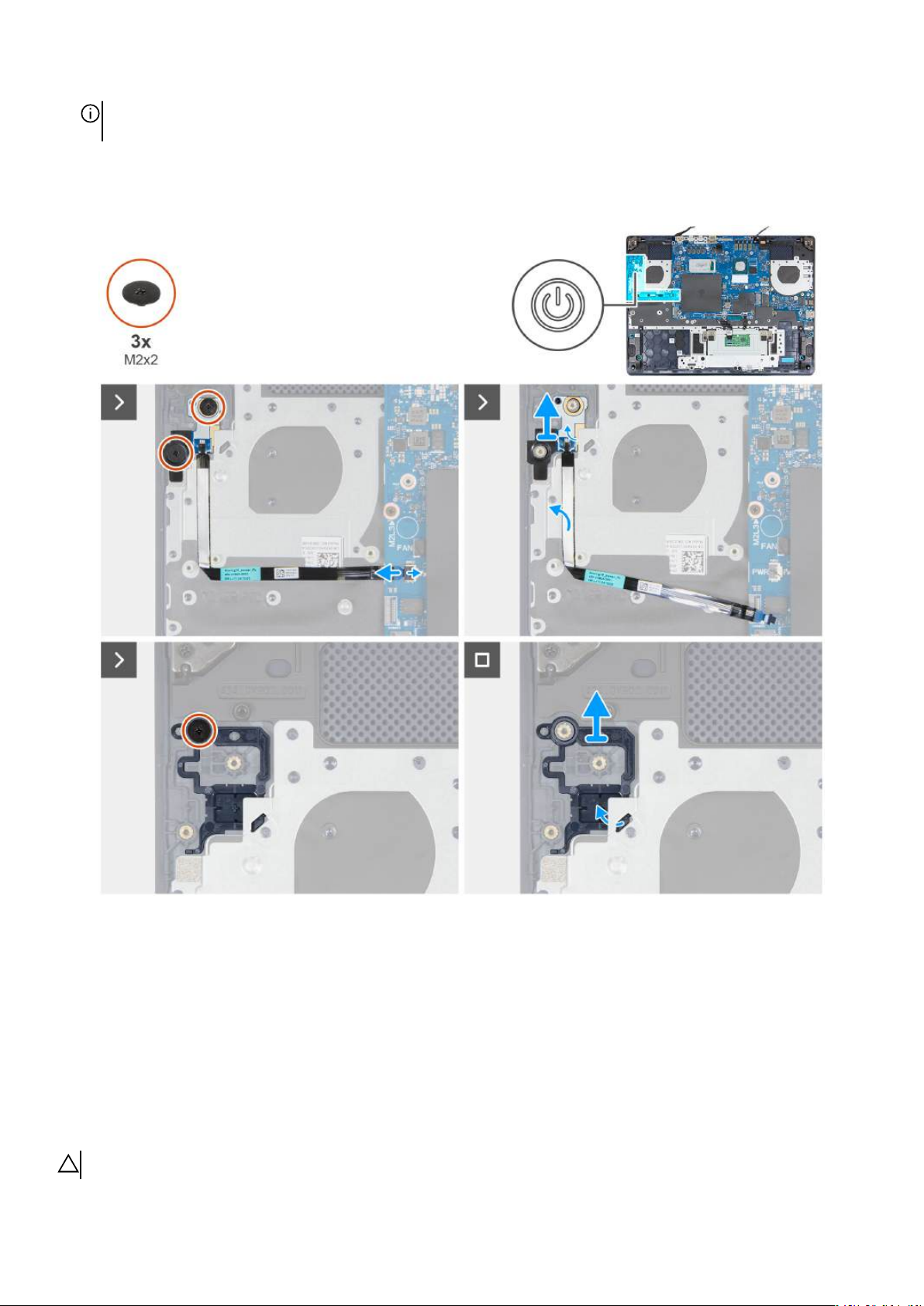

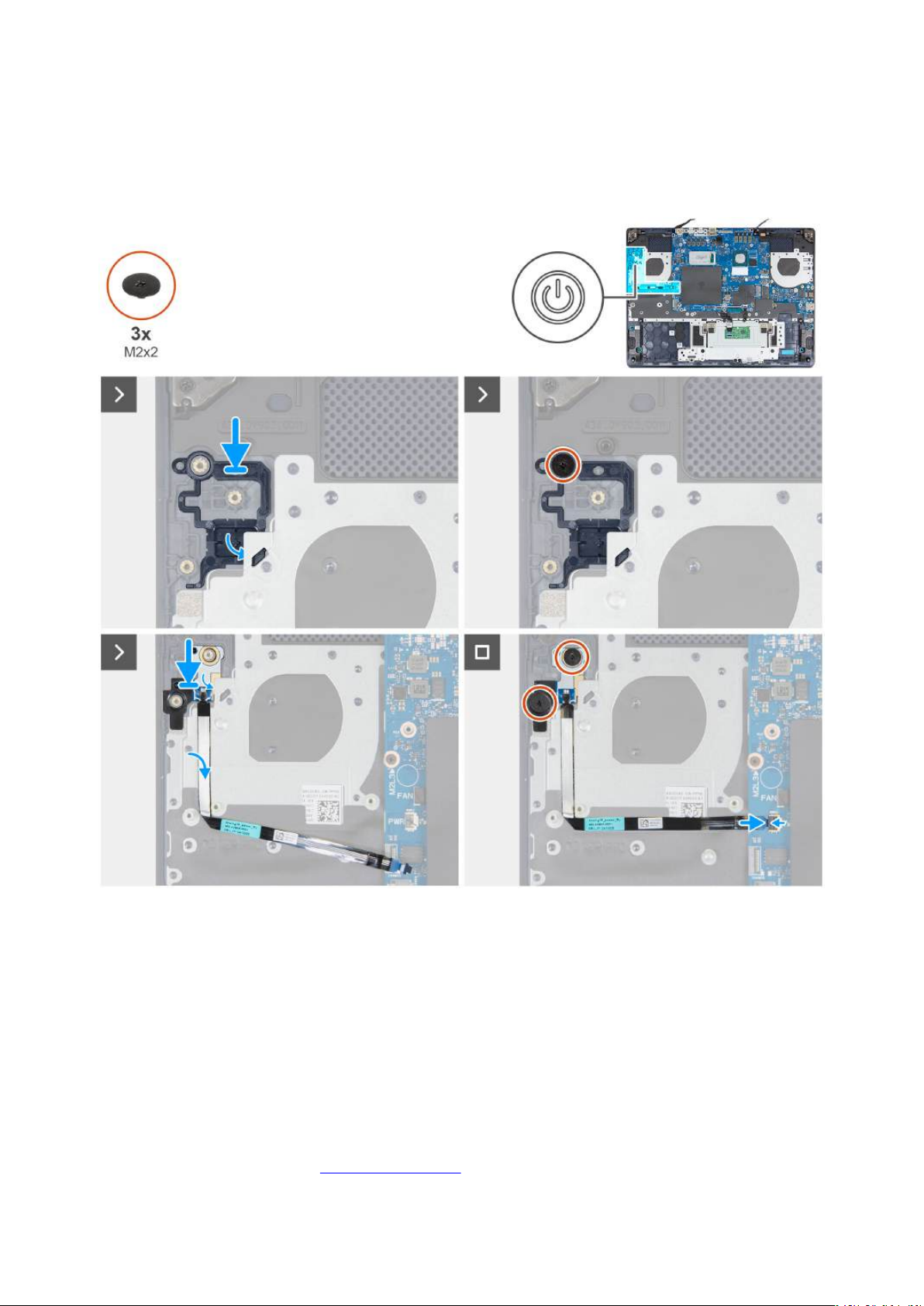

Wymontowywanie przycisku zasilania ipłyty przycisku zasilania...............................................................................76

Instalacja przycisku zasilania ipłyty przycisku zasilania...............................................................................................77

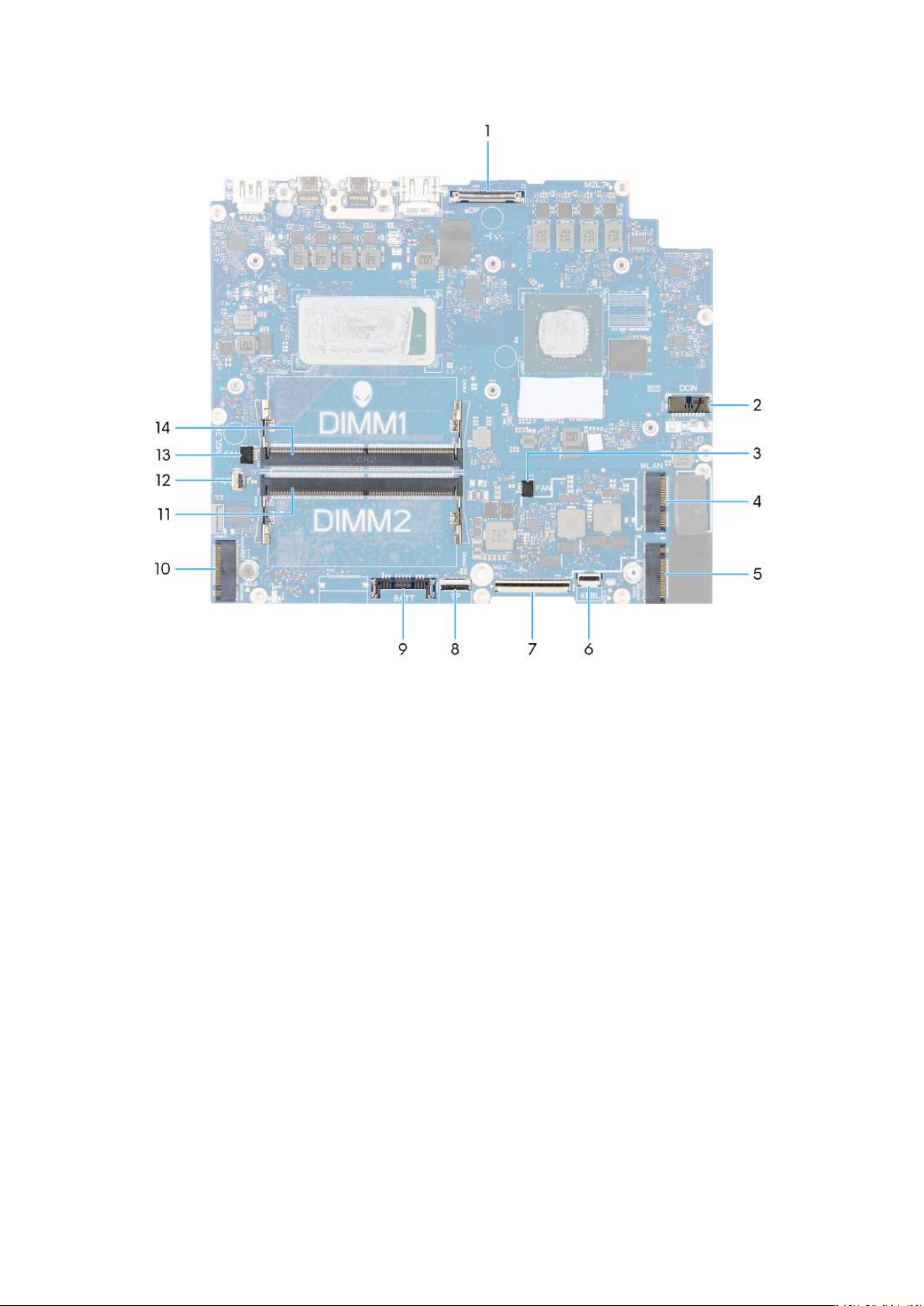

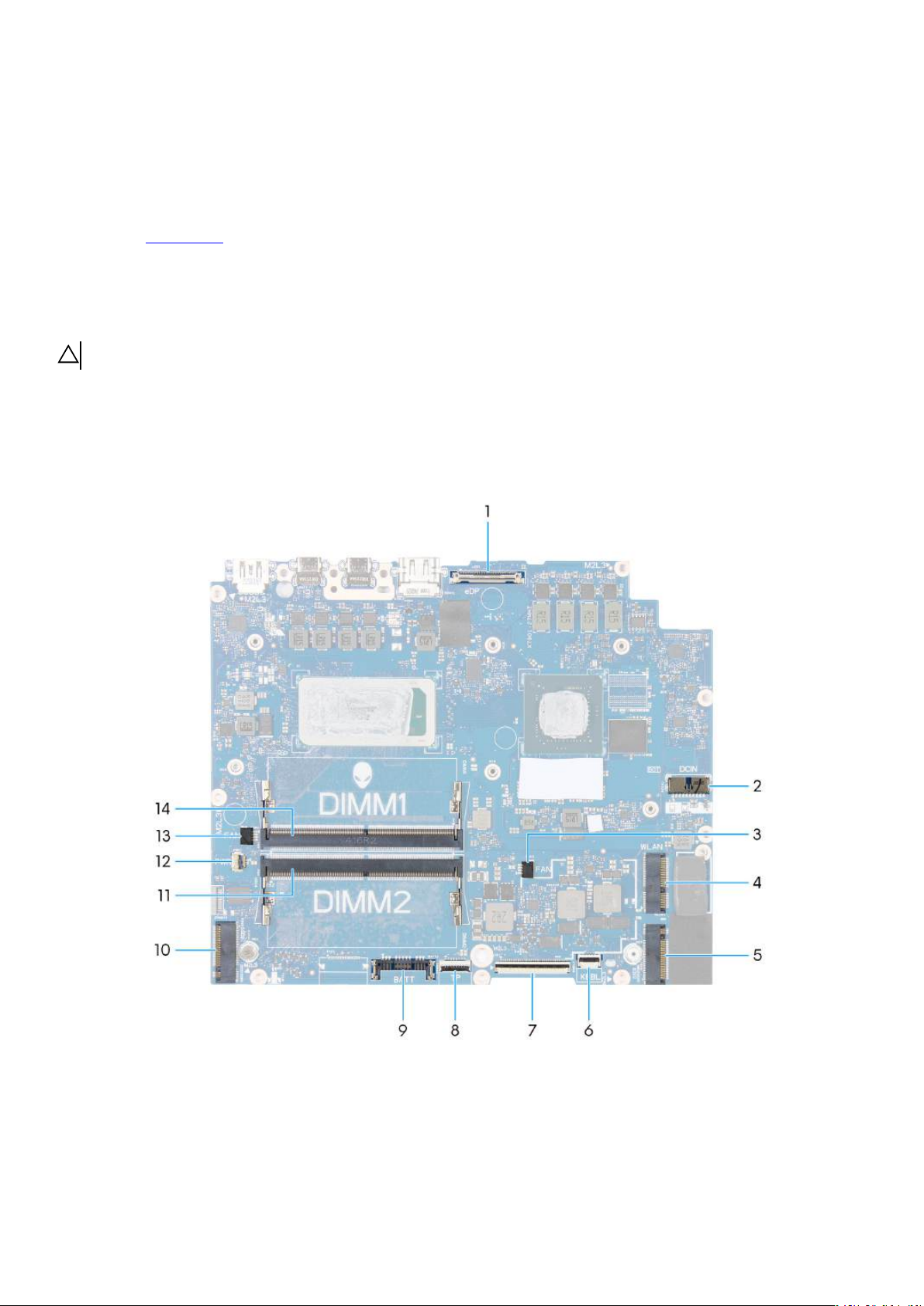

Płyta główna....................................................................................................................................................................... 79

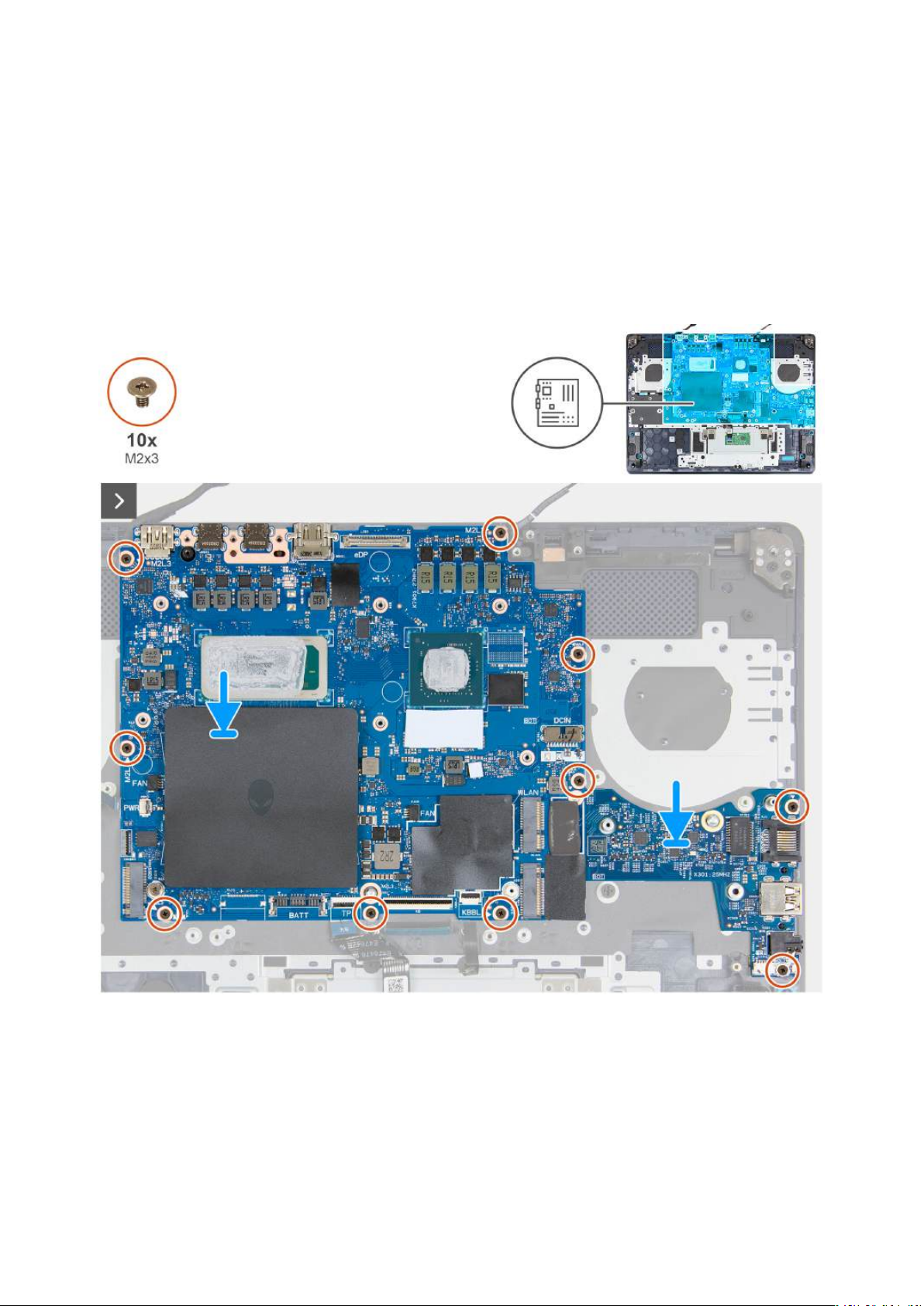

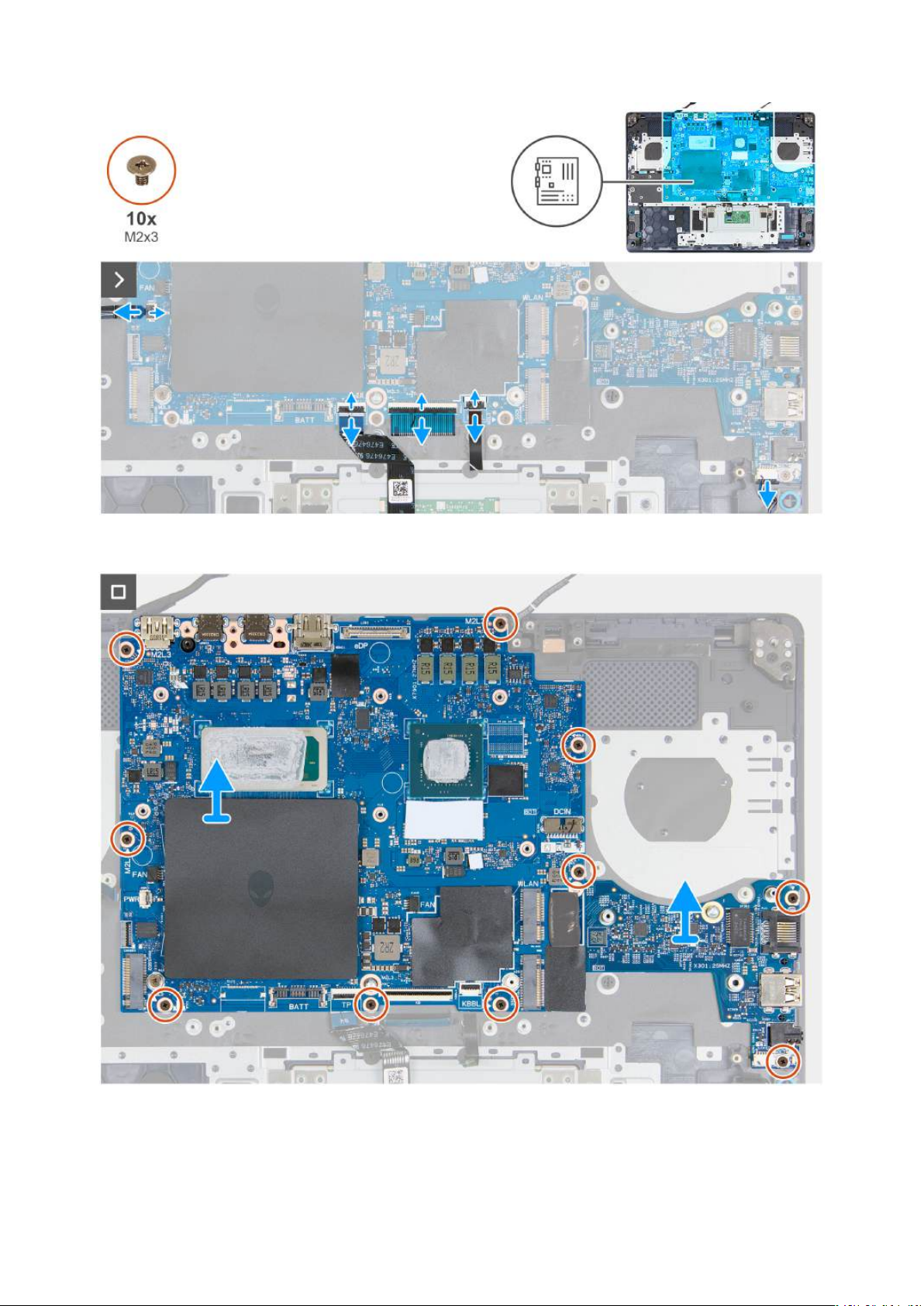

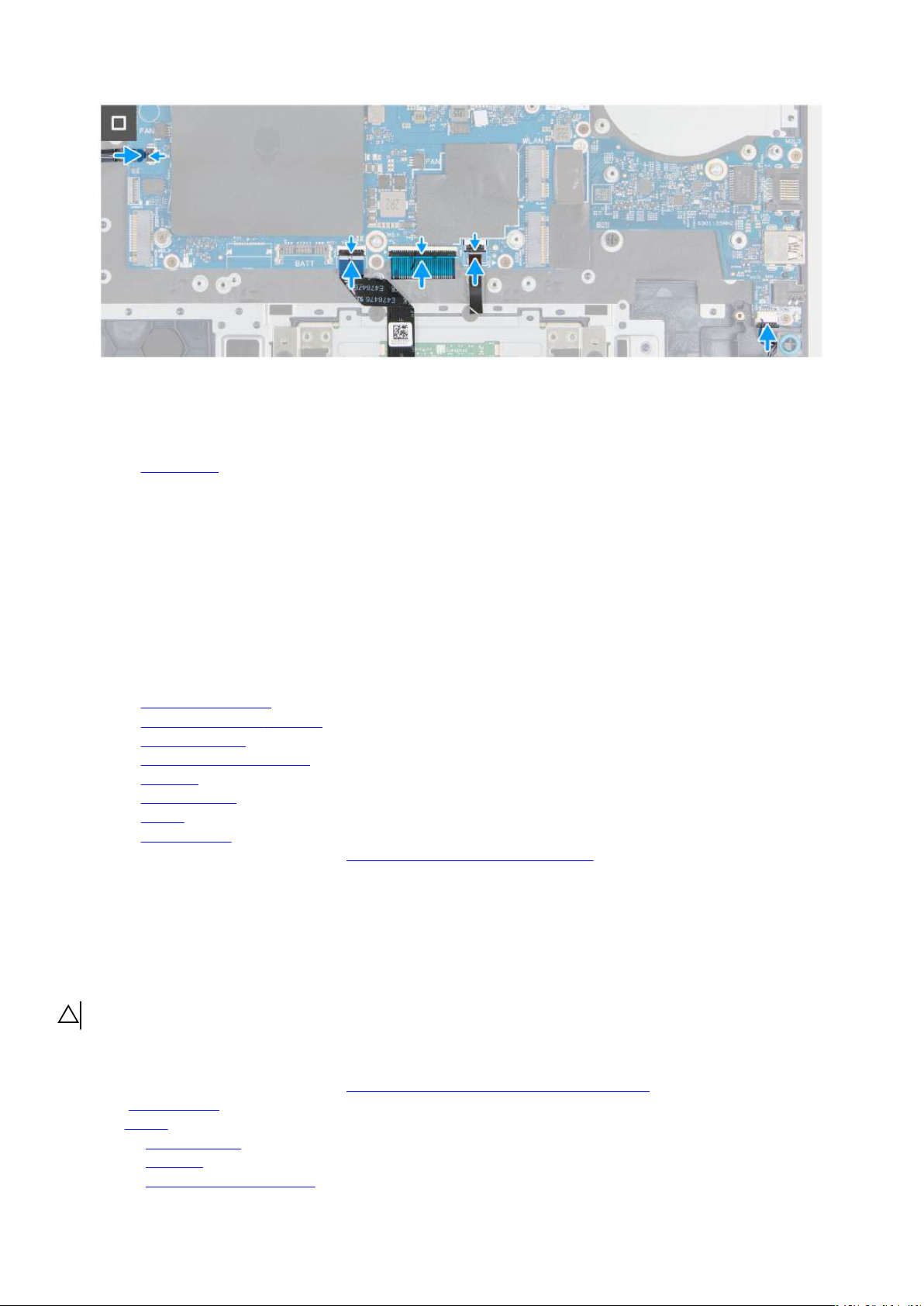

Wymontowywanie płyty głównej.................................................................................................................................79

Instalowanie płyty głównej........................................................................................................................................... 82

Płyta we/wy........................................................................................................................................................................84

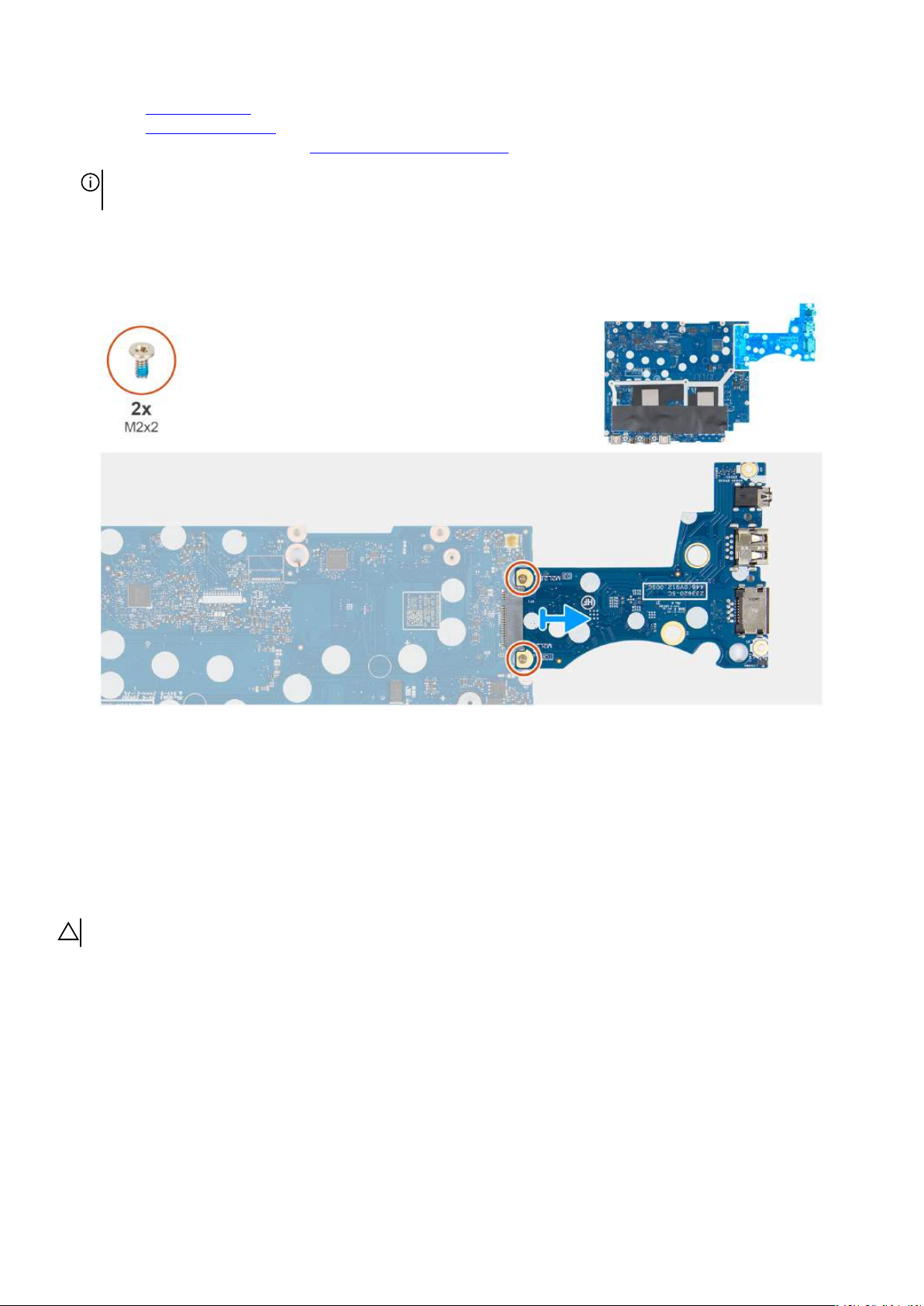

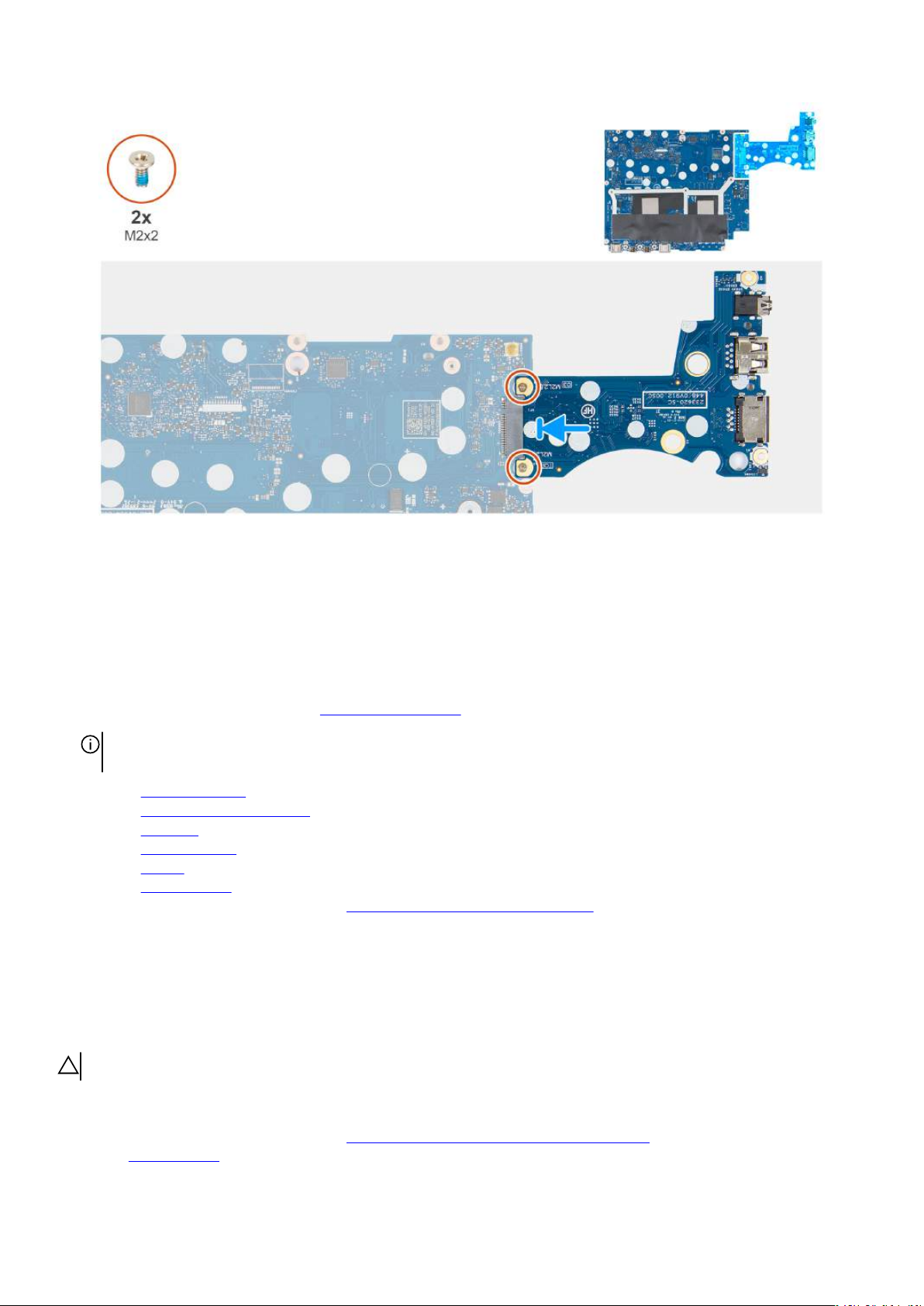

Wymontowywanie płyty we/wy.................................................................................................................................. 84

Instalowanie płyty we/wy.............................................................................................................................................85

Pokrywa tylna..................................................................................................................................................................... 86

Wymontowywanie pokrywy tylnej...............................................................................................................................86

Instalowanie pokrywy tylnej..........................................................................................................................................87

Listwa środkowa................................................................................................................................................................. 88

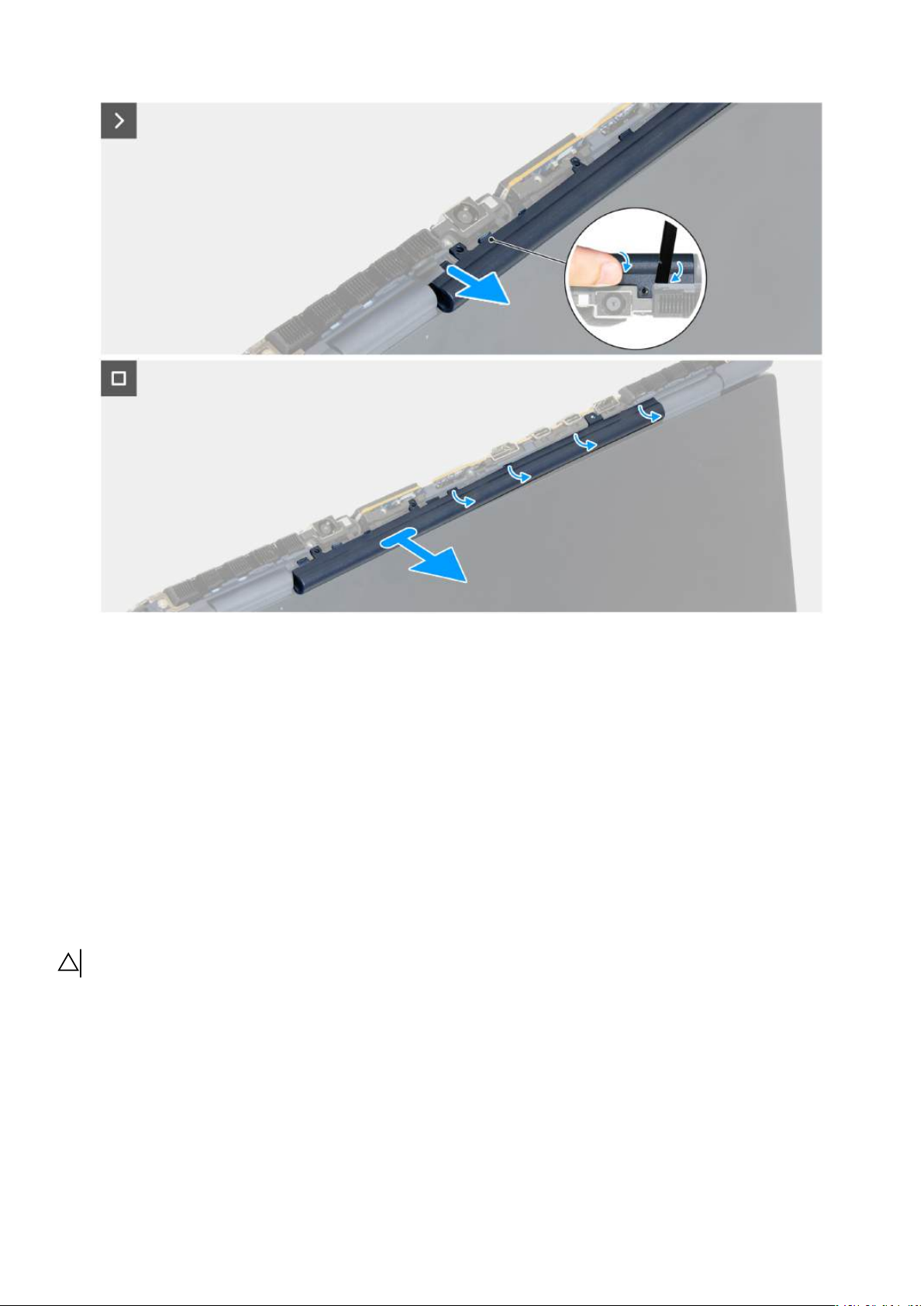

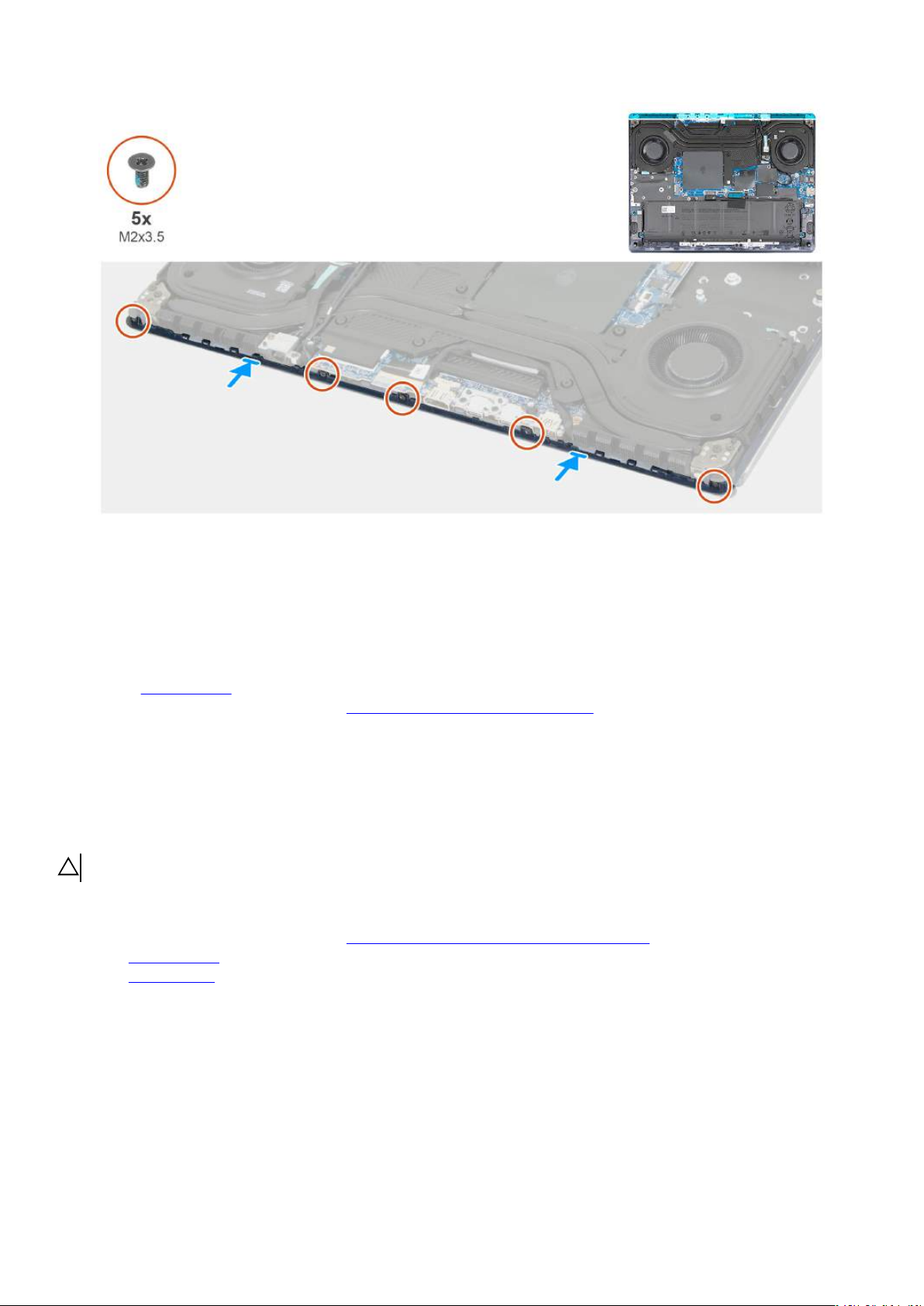

Wymontowywanie listwy środkowej............................................................................................................................ 88

Instalacja listwy środkowej............................................................................................................................................90

Zestaw wyświetlacza..........................................................................................................................................................92

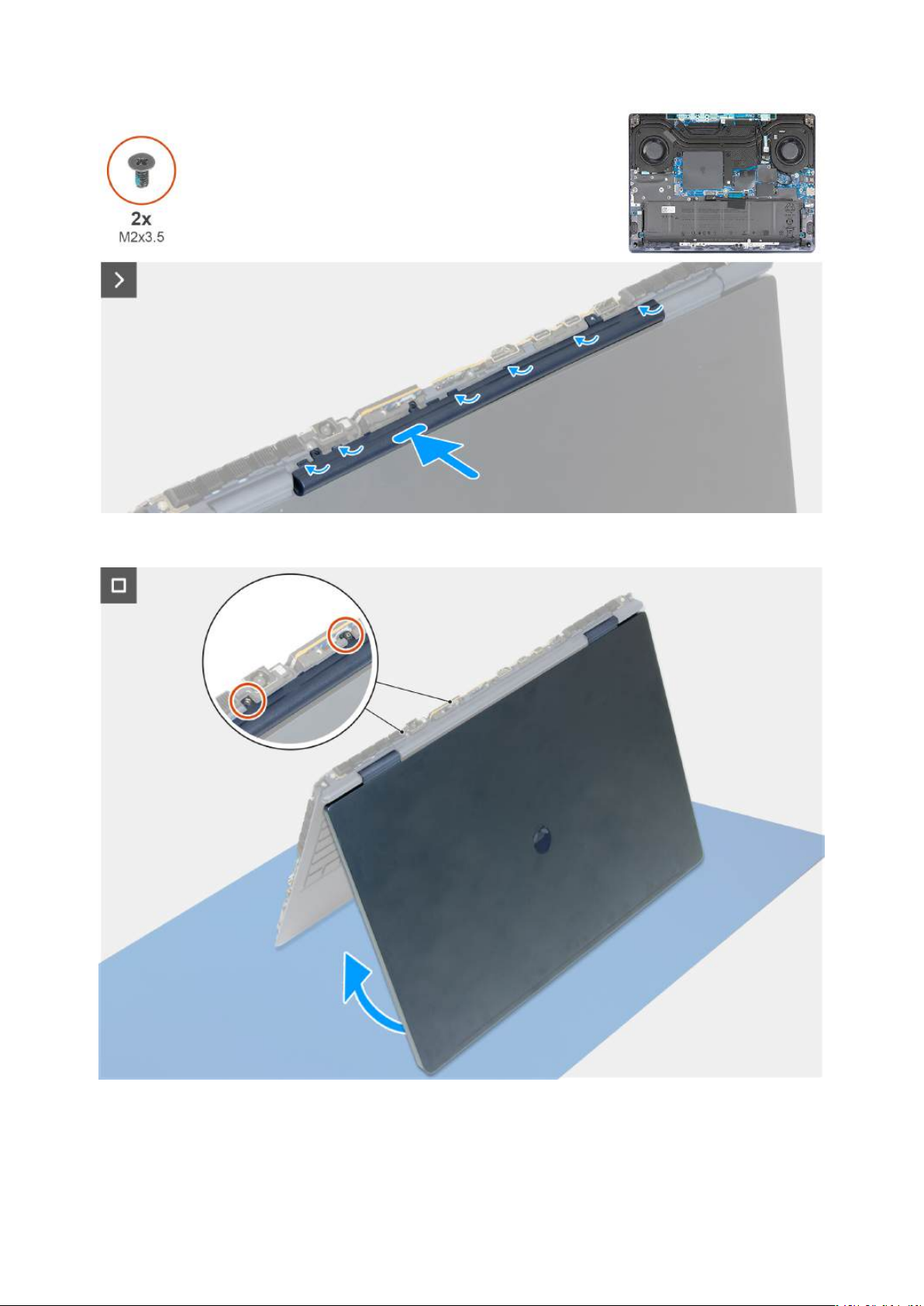

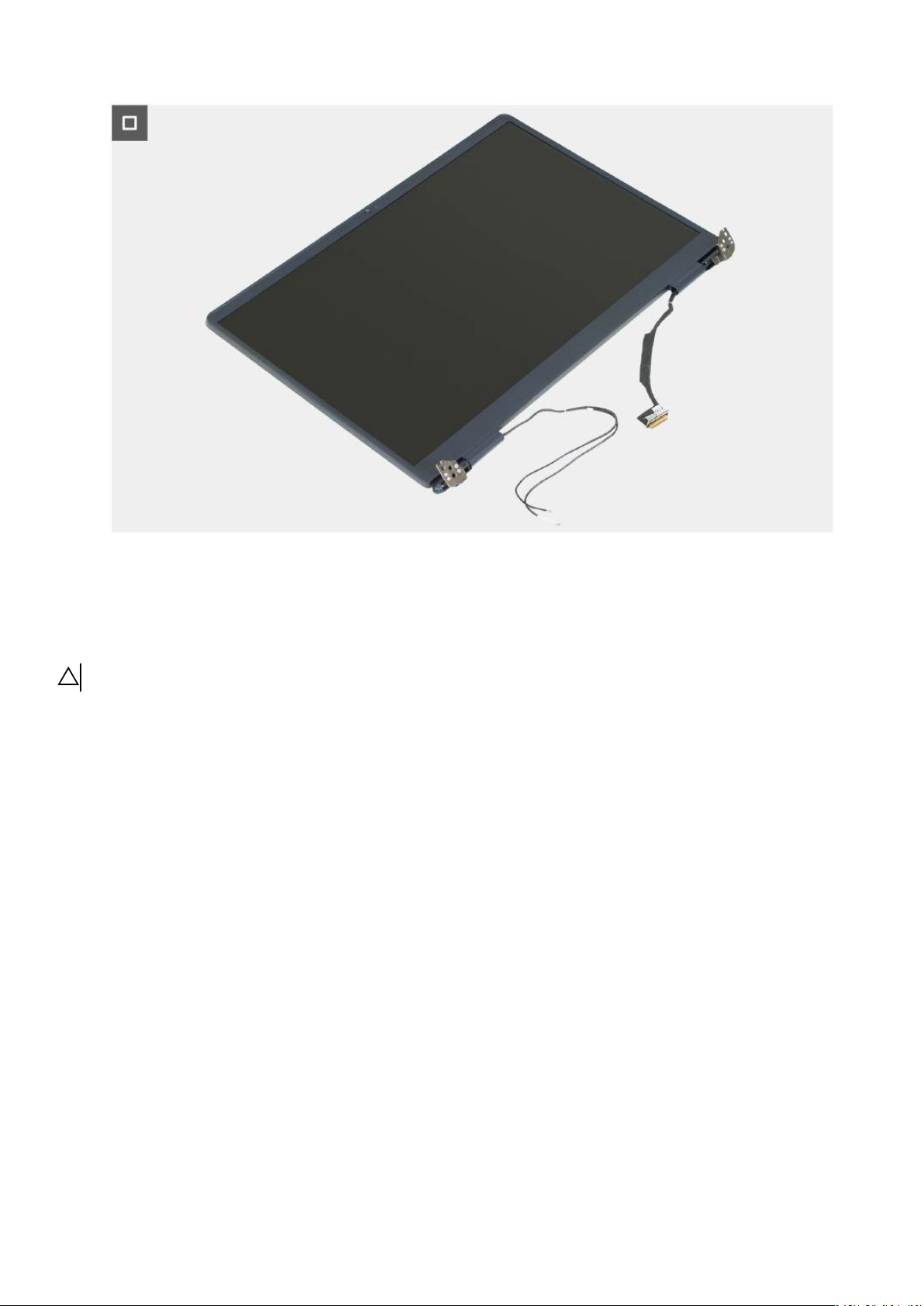

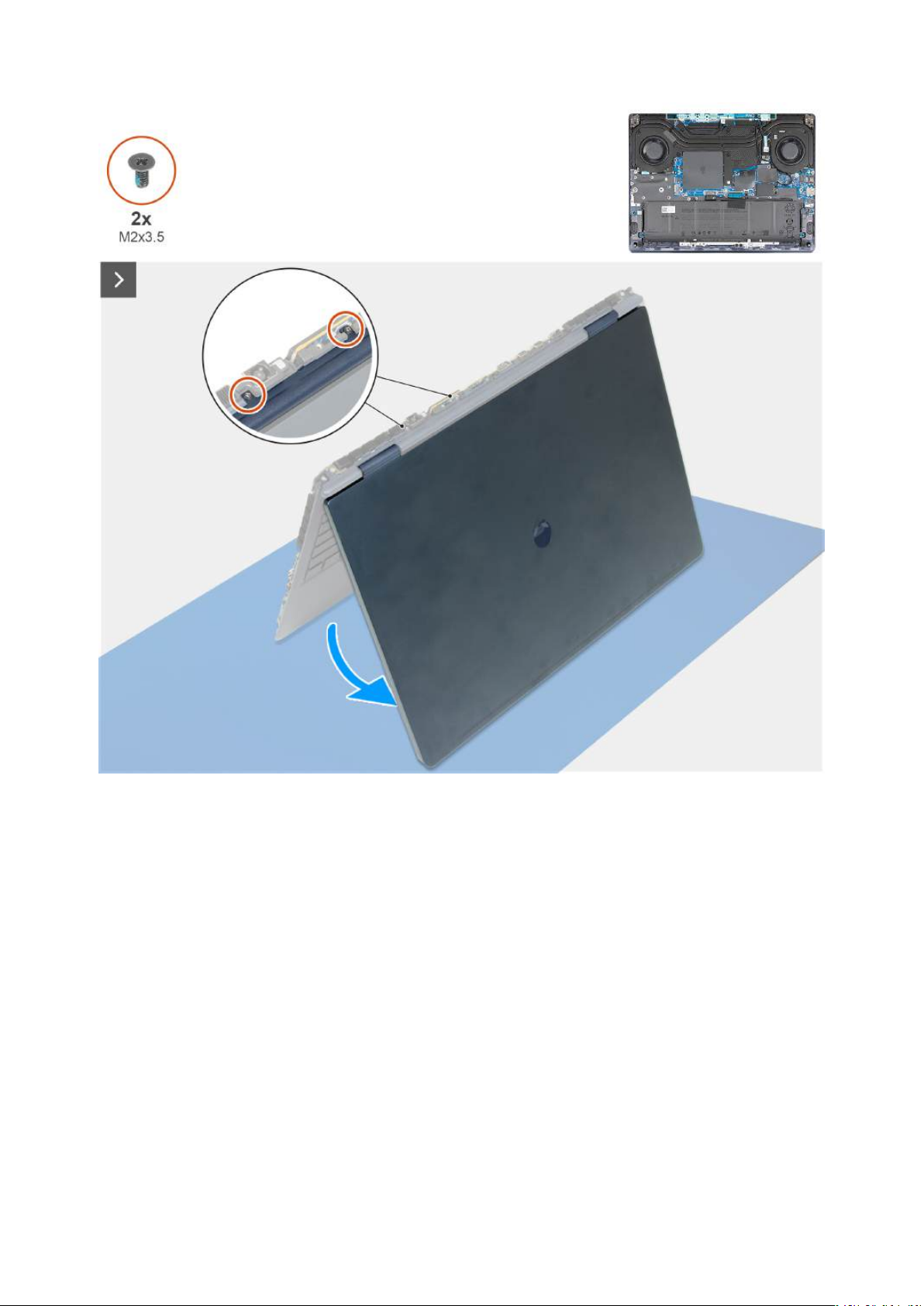

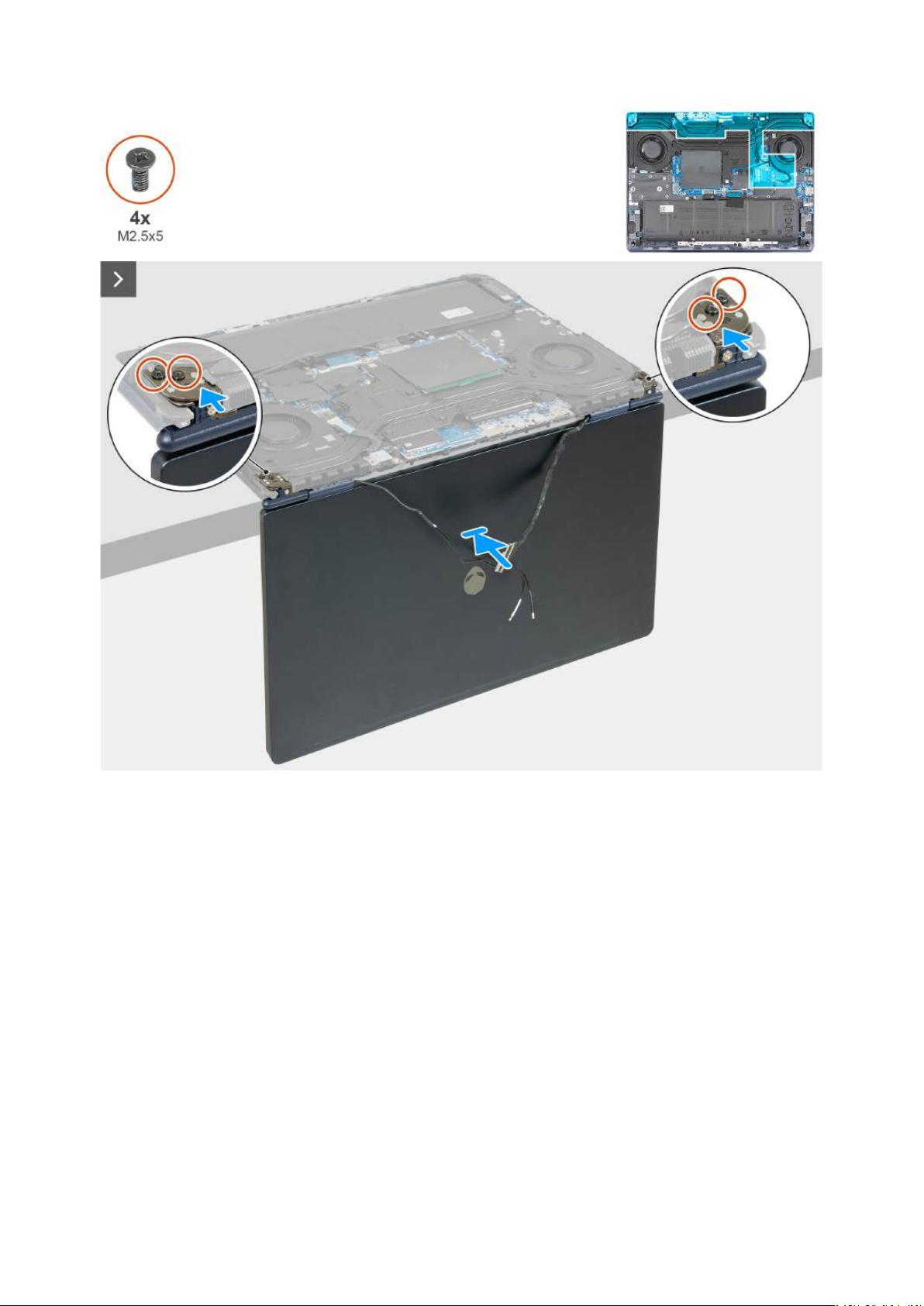

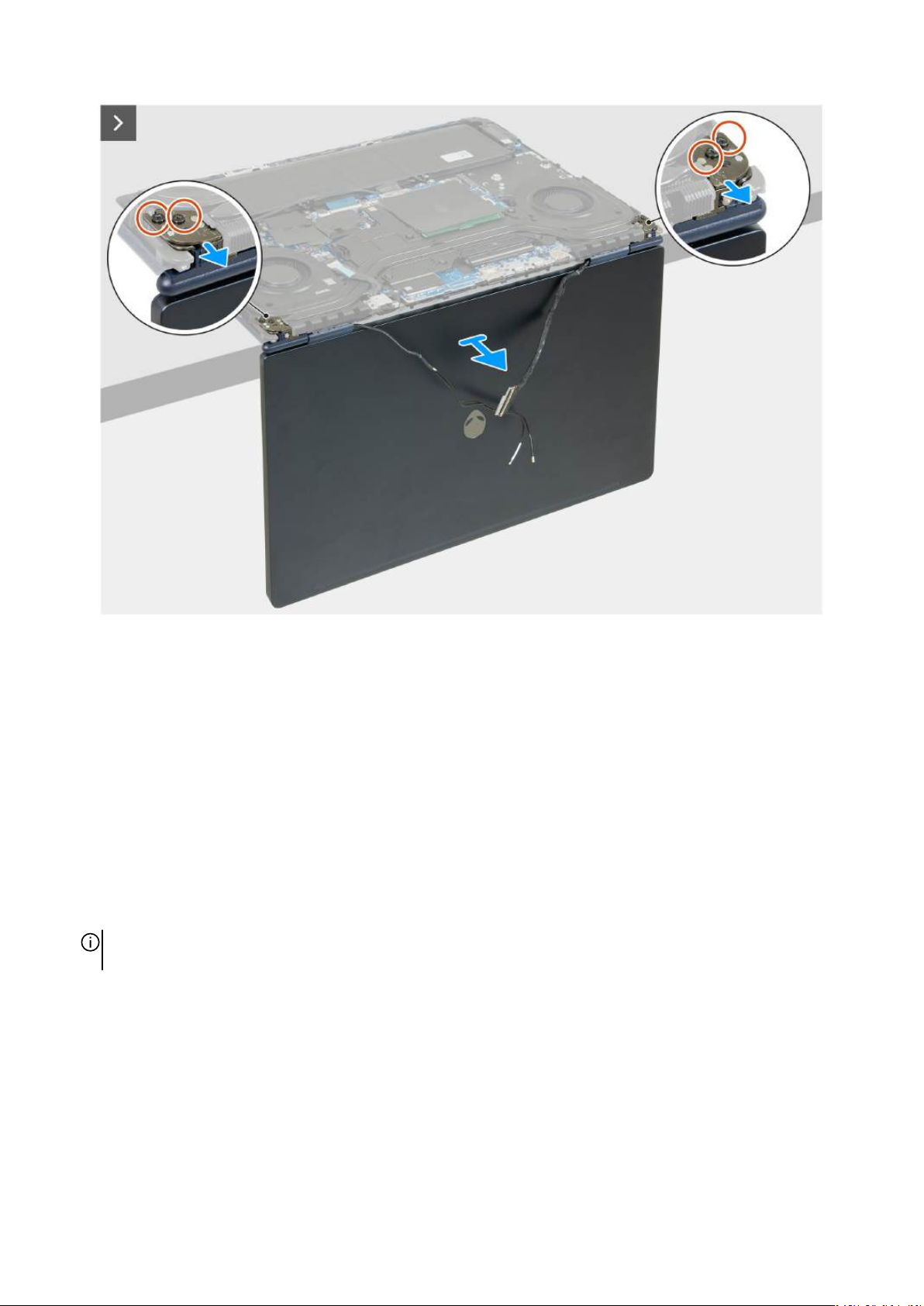

Wymontowywanie zestawu wyświetlacza....................................................................................................................92

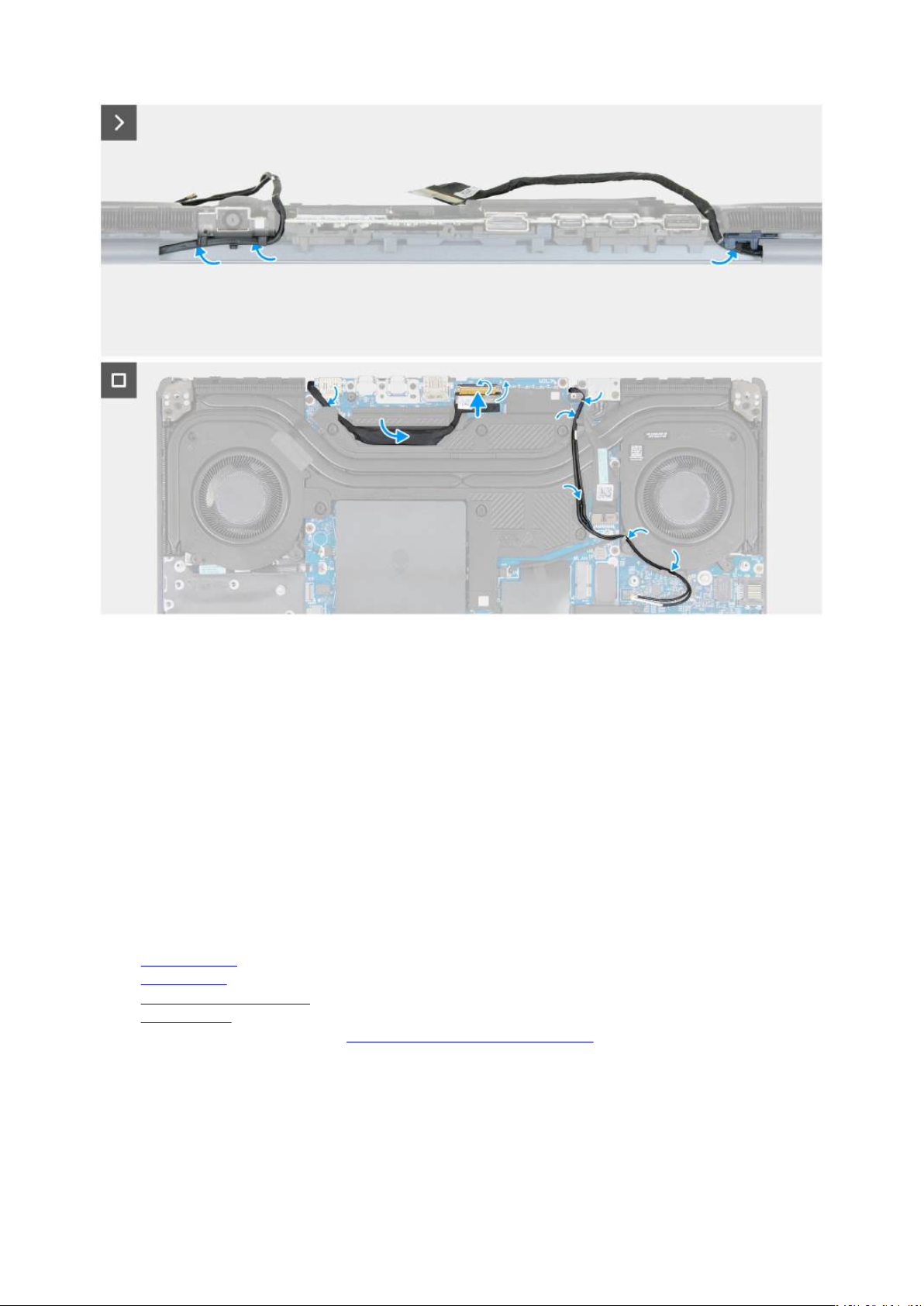

Instalowanie zestawu wyświetlacza..............................................................................................................................95

Zestaw klawiatury i podpórki na nadgarstek....................................................................................................................98

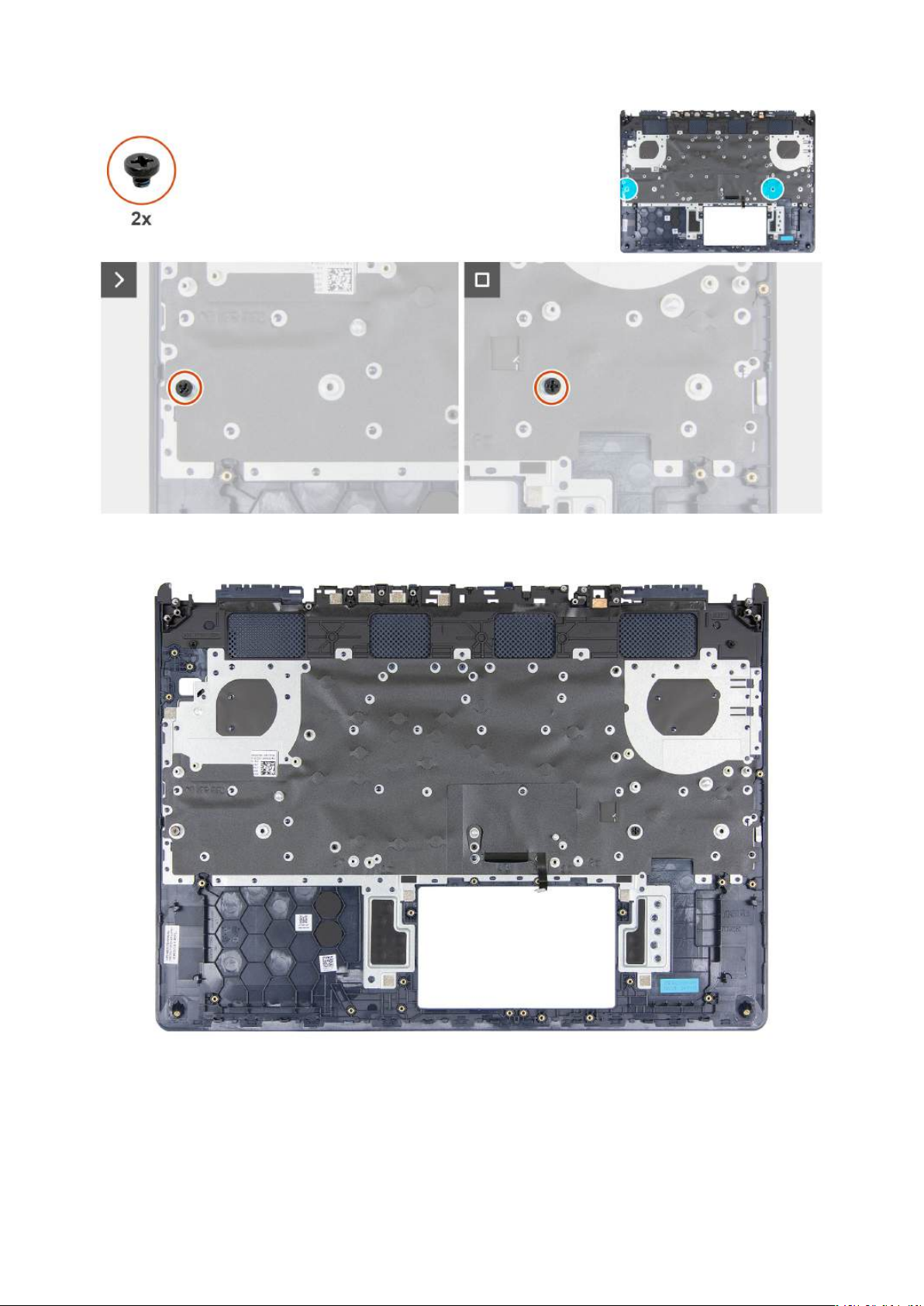

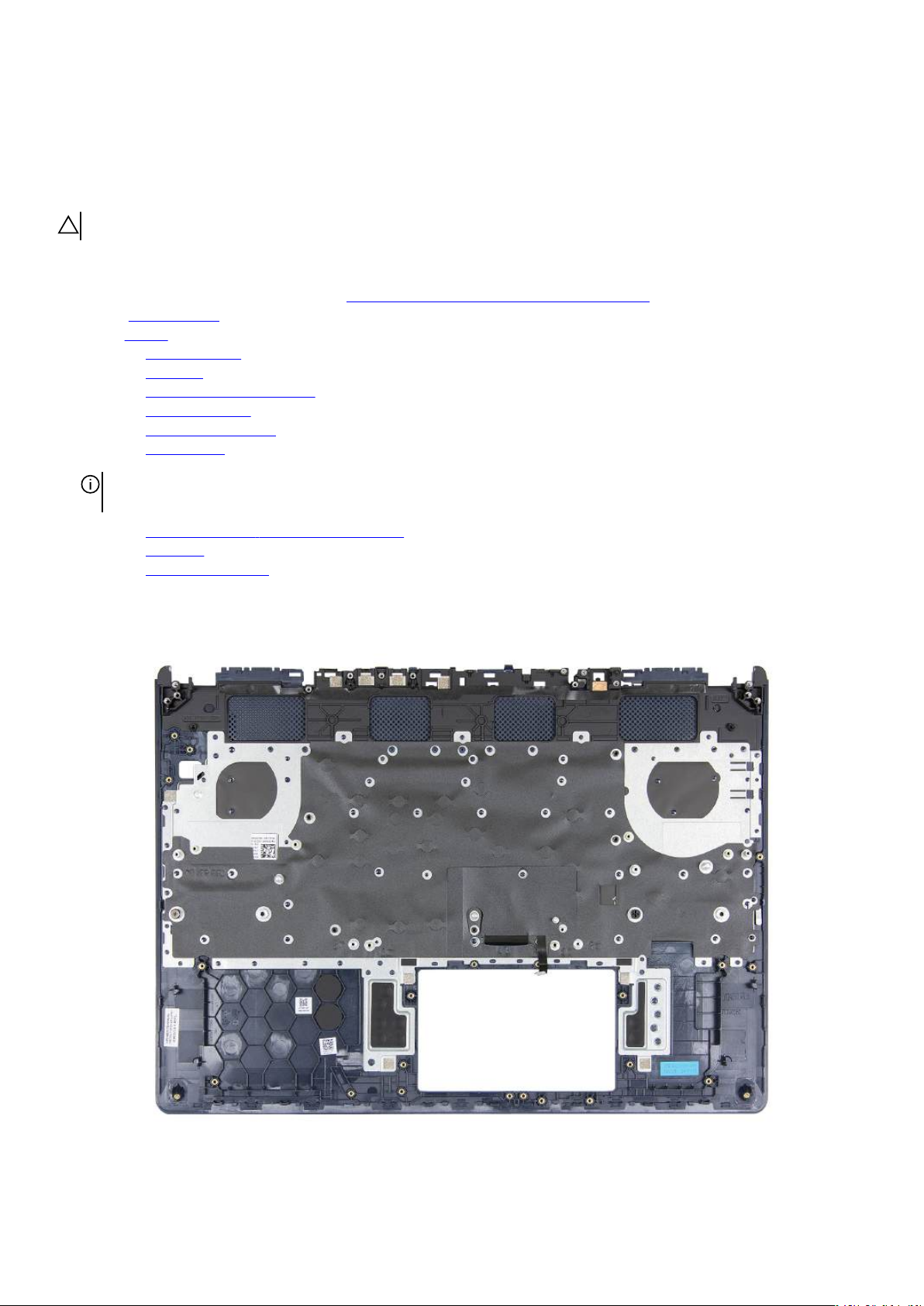

Wymontowywanie zestawu podparcia dłoni iklawiatury...........................................................................................98

Instalowanie zestawu podpórki na nadgarstek iklawiatury........................................................................................99

Rodzdział 8: Oprogramowanie............................................................................................................ 102

System operacyjny............................................................................................................................................................102

Sterowniki ipliki do pobrania..........................................................................................................................................102

Rodzdział 9: Konfiguracja systemu BIOS............................................................................................103

Uruchamianie programu konfiguracji systemu BIOS...................................................................................................... 103

Klawisze nawigacji............................................................................................................................................................103

Menu jednorazowego rozruchu F12................................................................................................................................103

Wyświetlanie zaawansowanych opcji konfiguracji......................................................................................................... 104

Wyświetlanie opcji menu Serwis......................................................................................................................................104

Opcje konfiguracji systemu BIOS....................................................................................................................................104

Aktualizowanie systemu BIOS..........................................................................................................................................120

Aktualizowanie systemu BIOS wsystemie Windows.................................................................................................120

Spis treści 5

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows.......................................................120

Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu.................................................................................121

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu.............................................................................121

Hasło systemowe ihasło konfiguracji systemu................................................................................................................. 121

Przypisywanie hasła konfiguracji systemu.................................................................................................................. 122

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu.......................................................... 122

Czyszczenie hasła systemowego i hasła dostępu do ustawień systemu..........................................................................123

Rodzdział 10: Rozwiązywanie problemów...........................................................................................124

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi...................................................................................124

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu........................................................ 124

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist.............................125

Wbudowany autotest (BIST)............................................................................................................................................125

Wbudowany autotest płyty głównej (M-BIST)..........................................................................................................125

Logiczny wbudowany autotest (L-BIST)....................................................................................................................126

Wbudowany autotest wyświetlacza LCD (LCD-BIST)............................................................................................. 126

Systemowe lampki diagnostyczne....................................................................................................................................127

Przywracanie systemu operacyjnego............................................................................................................................... 127

Resetowanie zegara czasu rzeczywistego (RTC)............................................................................................................ 128

Opcje nośników kopii zapasowych oraz odzyskiwania danych......................................................................................128

Wyłączanie i włączanie sieci.............................................................................................................................................128

Rozładowanie ładunków elektrostatycznych (wykonanie twardego resetu).................................................................128

Rodzdział 11: Uzyskiwanie pomocy ikontakt zfirmą Alienware.......................................................130

6 Spis treści

Widoki komputera Alienware 16 Aurora AC16250

Prawa strona

Rysunek 1. Rzut prawy

1. Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć
na wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych
iregularnie je czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów
wentylacyjnych można znaleźć wartykułach z bazy wiedzy w witrynie Dell Support.

Lewa strona

Rysunek 2. Widok zlewej strony

1. Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć
na wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych
iregularnie je czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów
wentylacyjnych można znaleźć wartykułach z bazy wiedzy w witrynie Dell Support.

2. Port Ethernet RJ45 (1Gb/s)

Umożliwia podłączenie komputera do routera lub modemu szerokopasmowego kablem Ethernet RJ45 wcelu nawiązania
łączności zsiecią lokalną lub zInternetem oprędkości 10/100/1000Mb/s (maks. 1Gb/s).

3. Port USB 3.2 pierwszej generacji (5 Gb/s)

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze.
Zapewnia szybkość transferu danych do 5 Gb/s.

4. Uniwersalne gniazdo audio

Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek imikrofonu).

5. Lampka stanu baterii

Informuje o stanie naładowania baterii.

Widoki komputera Alienware 16 Aurora AC16250 7

● Ciągłe białe światło: komputer jest podłączony do zasilacza, a bateria się ładuje.

● Ciągłe bursztynowe światło: pozostały poziom naładowania wynosi poniżej 8%.

Przód

Rysunek 3. Widok zprzodu

1. Mikrofony (2)

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Kamera

Umożliwia prowadzenie czatów wideo, robienie zdjęć inagrywanie filmów.

3. Lampka stanu kamery

Świeci, gdy kamera jest w użyciu.

8 Widoki komputera Alienware 16 Aurora AC16250

Góra

Rysunek 4. Widok zgóry

1. Przycisk zasilania

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.
Naciśnij, aby komputer przeszedł do stanu uśpienia, jeśli jest włączony.
Naciśnij i przytrzymaj, aby wymusić wyłączenia komputera.

2. Kliknięcie prawym przyciskiem myszy

Naciśnij przycisk, aby wykonać odpowiednik kliknięcia prawym przyciskiem myszy.

3. Kliknięcie lewym przyciskiem myszy

Naciśnij przycisk, aby wykonać odpowiednik kliknięcia lewym przyciskiem myszy.

4. Touchpad

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij palcem, aby kliknąć lewym przyciskiem myszy; dotknij
dwoma palcami, aby kliknąć prawym przyciskiem myszy.

Widoki komputera Alienware 16 Aurora AC16250 9

Tył

Rysunek 5. Widok ztyłu

1. Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć
na wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych
iregularnie je czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów
wentylacyjnych można znaleźć wartykułach z bazy wiedzy w witrynie Dell Support.

2. Port USB 3.2 pierwszej generacji (5 Gb/s)

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze.
Zapewnia szybkość transferu danych do 5 Gb/s.

3. Port USB3.2 drugiej generacji (10Gb/s) zDisplayPort / Power Delivery

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze.
Obsługuje szybkość transferu danych do 10Gb/s.

Obsługuje funkcję Power Delivery zapewniającą dwukierunkowe zasilanie między urządzeniami.
Obsługuje standard DisplayPort 1.4a, a ponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.

W zależności od typów portów dostępnych w wybranych monitorach Alienware adapter wyświetlacza może nie być wymagany.

UWAGA: Do podłączenia urządzenia DisplayPort może być wymagany adapter USB Type-C do DisplayPort (sprzedawany
oddzielnie), w zależności od podłączonego wyświetlacza.

4. Port USB3.2 drugiej generacji (10Gb/s) ztrybem DisplayPort

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze.
Obsługuje szybkość transferu danych do 10Gb/s.

Obsługuje standard DisplayPort 1.4a, a ponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.
W zależności od typów portów dostępnych w wybranych monitorach Alienware adapter wyświetlacza może nie być wymagany.

UWAGA: Do podłączenia urządzenia DisplayPort może być wymagany adapter USB Type-C do DisplayPort (sprzedawany
oddzielnie), w zależności od podłączonego wyświetlacza.

5. Port HDMI 2.1 z bezpośrednim wyjściem kontrolera autonomicznej karty graficznej

Umożliwia podłączenie zewnętrznego wyświetlacza, telewizora lub innego urządzenia wyposażonego w wejście HDMI. Zapewnia
wyjście wideo i audio.

6. Gniazdo zasilacza

Umożliwia podłączenie zasilacza do komputera.

10 Widoki komputera Alienware 16 Aurora AC16250

Dół

Rysunek 6. Widok zdołu

1. Głośniki

Posiada wyjście audio.

2. Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć
na wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych
iregularnie je czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów
wentylacyjnych można znaleźć wartykułach z bazy wiedzy w witrynie Dell Support.

3. Etykieta zkodem Service Tag

Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

4. Kod QR MyAlienware

MyAlienware to centrum treści spersonalizowanych pod kątem komputera Alienware 16 Aurora AC16250, wtym filmów,
artykułów, instrukcji obsługi iłatwego dostępu do pomocy technicznej.

Znajdowanie etykiety kodu Service Tag lub kodu obsługi ekspresowej komputera

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji. Kod obsługi
ekspresowej to numeryczna wersja kodu Service Tag.

Więcej informacji o tym, jak znaleźć kod Service Tag komputera, można znaleźć w Bazie wiedzy w witrynie pomocy technicznej firmy

Dell.

Widoki komputera Alienware 16 Aurora AC16250 11

Rysunek 7. Lokalizacja etykiety z kodem Service Tag / kodem obsługi ekspresowej

Lampka stanu naładowania akumulatora

Wponiższej tabeli przedstawiono informacje owskaźniku naładowania istanu baterii komputera Alienware 16 Aurora AC16250.

Tabela 1. Zachowanie wskaźnika LED naładowania istanu baterii

Źródło mocy Zachowanie lampki Stan zasilania systemu Poziom naładowania

Zasilacz sieciowy Wyłączony S0 lub S5 Całkowicie naładowany
Zasilacz sieciowy Ciągłe białe światło S0 lub S5 < Całkowicie naładowana.

Bateria Wyłączony S0 lub S5 9–100%
Bateria Ciągłe bursztynowe światło

(590+/- 3 nm)

● S0 (WŁĄCZONY): komputer jest włączony.

● S4 (Hibernacja): komputer zużywa najmniej energii w stanie hibernacji, mniej niż w stanie włączenia lub wyłączenia. Komputer

jest prawie w stanie wyłączenia. Dane kontekstowe są zapisywane na urządzeniu pamięci masowej, dzięki czemu po włączeniu
komputera można wznowić pracę od miejsca, w którym została ona przerwana.

● S5 (wyłączony): system jest wstanie zamknięcia.

S0 < 8%

akumulatora

Trwa ładowanie baterii.

12 Widoki komputera Alienware 16 Aurora AC16250

Konfigurowanie komputera Alienware 16 Aurora AC16250

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

Podłącz zasilacz inaciśnij przycisk zasilania.

Rysunek 8. Podłącz zasilacz i naciśnij przycisk zasilania

Konfigurowanie komputera Alienware 16 Aurora AC16250 13

Specyfikacje komputera Alienware 16 Aurora AC16250

Wymiary iwaga

W poniższej tabeli wymieniono wysokość, szerokość, głębokość i wagę komputera Alienware 16 Aurora AC16250.

Tabela 2. Wymiary iwaga

Opis Wartości

Wysokość:

Wysokość zprzodu

Wysokość ztyłu

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej
konfiguracji.

18,61 mm (0,73”)

15,20 mm (0,60”)

356,98 mm (14,05”)

265,43 mm (10,45”)

2,49kg (5,49funta) — waga minimalna

Procesor

Tabela poniżej zawiera szczegółowe informacje oprocesorach obsługiwanych w komputerze Alienware 16 Aurora AC16250.

Tabela 3. Procesor

Opis Opcja 1 Opcja 2 Opcja 3

Typ procesora

Moc procesora

Łączna liczba rdzeni
procesora

Procesor Intel Core 5 210H Procesor Intel Core 7 240H Procesor Intel Core 9 270H

45 45 45

8 10 14

Rdzenie zoptymalizowane
pod kątem wydajności

Rdzenie zoptymalizowane
pod kątem efektywności

Łączna liczba wątków
procesora

UWAGA: Technologia
Intel Hyper-Threading
jest dostępna
tylko dla rdzeni
zoptymalizowanych pod
kątem wydajności.

Szybkość procesora

Rdzenie zoptymalizowane pod kątem wydajności — częstotliwość

14 Specyfikacje komputera Alienware 16 Aurora AC16250

4 6 6

4 4 8

12 16 20

Do 4,8 GHz Do 5,2 GHz Do 5,8 GHz

Tabela 3. Procesor(cd.)

Opis Opcja 1 Opcja 2 Opcja 3

Podstawowa
częstotliwość procesora

Maksymalna
częstotliwość wtrybie
Turbo

Rdzenie zoptymalizowane pod kątem efektywności — częstotliwość

Podstawowa
częstotliwość procesora

Maksymalna
częstotliwość wtrybie
Turbo

Pamięć podręczna procesora

Zintegrowana karta graficzna

2,2 GHz 2,5 GHz 2,7 GHz

4,8 GHz 5,2 GHz 5,8 GHz

1,6 GHz 1,8 GHz 2,0 GHz

3,6 GHz 4,0 GHz 4,1 GHz

12 MB 24 MB 24 MB

Intel Graphics Intel Graphics Intel Graphics

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer Alienware 16 Aurora AC16250.

Tabela 4. Chipset

Opis Opcja 1 Opcja 2 Opcja 3

Procesory

Chipset

Przepustowość magistrali
DRAM

Pamięć Flash EPROM

Magistrala PCIe

Procesor Intel Core 5 210H Procesor Intel Core 7 240H Procesor Intel Core 9 270H

Wersja zintegrowana
zprocesorem

64 bity 64-bitowa 64-bitowa

16 MB 16 MB 16 MB

Do wersji 4.0 Do wersji 4.0 Do wersji 4.0

Wersja zintegrowana
zprocesorem

Wersja zintegrowana
zprocesorem

System operacyjny

Komputer Alienware 16 Aurora AC16250 obsługuje następujące systemy operacyjne:

● Windows11 Home (64-bitowy)

● Windows 11 Professional wwersji 64-bitowej

● Ubuntu Linux 24.04 LTS

Pamięć

Poniższa tabela zawiera szczegółowe informacje opamięci obsługiwanej przez komputer Alienware 16 Aurora AC16250.

Specyfikacje komputera Alienware 16 Aurora AC16250 15

Tabela 5. Specyfikacje pamięci

Opis Komputery zprocesorami

Gniazda pamięci Dwa gniazda SODIMM Dwa gniazda SODIMM Dwa gniazda SODIMM
Typ pamięci DDR5 DDR5 DDR5
Szybkość pamięci 5200 MT/s

Maksymalna konfiguracja
pamięci

Minimalna konfiguracja
pamięci

Rozmiar pamięci na gniazdo 8 GB i 16 GB 8 GB i 16 GB 8 GB, 16 GB i 32 GB
Obsługiwane konfiguracje

pamięci

Intel Core i5 i kartami
graficznymi NVIDIA GeForce
RTX 3050 lub 4050:

UWAGA: Konfiguracja

pamięci zależy od kraju
lub regionu, wktórym
zakupiono komputer.

16 GB 16 GB 32 GB

8 GB 8 GB 8 GB

● 8 GB, 1 x 8 GB, DDR5,
5200 MT/s

● 16GB: 1 × 16GB, DDR5,
5200MT/s (w przypadku
komputerów dostarczanych
do Chin)

● 16GB, 2 x 8GB,
DDR5, 5200MT/s, pamięć
dwukanałowa

Komputery zprocesorami
Intel Core i7 i kartami
graficznymi NVIDIA GeForce
RTX 3050 lub 4050:

5600 MT/s

UWAGA: Konfiguracja
pamięci zależy od kraju
lub regionu, wktórym
zakupiono komputer.

● 8 GB, 1 x 8 GB, DDR5,
5600 MT/s

● 16GB: 1 × 16GB, DDR5,
5600MT/s (w przypadku
komputerów dostarczanych
do Chin)

● 16GB, 2 x 8GB, DDR5,
5600MT/s, pamięć
dwukanałowa

Komputery zkartą graficzną
NVIDIA GeForce RTX 5050,
5060 lub 5070:

5600 MT/s

UWAGA: Konfiguracja
pamięci zależy od kraju
lub regionu, wktórym
zakupiono komputer.

● 8 GB, 1 x 8 GB, DDR5,
5600 MT/s

● 16GB: 1 × 16GB, DDR5,
5600MT/s (w przypadku
komputerów dostarczanych
do Chin)

● 16GB, 2 x 8GB, DDR5,
5600MT/s, pamięć
dwukanałowa

● 32GB, 2 x 16GB, DDR5,
5600MT/s, pamięć
dwukanałowa

Zewnętrzne porty i złącza

Poniższa tabela zawiera listę zewnętrznych portów igniazd komputera Alienware 16 Aurora AC16250.

Tabela 6. Zewnętrzne porty i złącza

Opis Wartości

Złącze sieciowe

Porty USB

Port audio

Porty wideo

Czytnik kart pamięci

Gniazdo zasilacza

Gniazdo kabla zabezpieczającego

Jeden port Ethernet RJ45 (1Gb/s)

● Dwa porty USB 3.2 pierwszej generacji (5 Gb/s)

● Jeden port USB3.2 drugiej generacji (10Gb/s) ztrybem

DisplayPort / Power Delivery

● Jeden port USB 3.2 drugiej generacji ztrybem DisplayPort

Jedno uniwersalne gniazdo audio (RCA, 3,5 mm)

Jeden port HDMI2.1 z bezpośrednim wyjściem kontrolera
autonomicznej karty graficznej

Nieobsługiwane

Jedno gniazdo wejścia prądu stałego 7,4mm × 5,1mm

Nieobsługiwane

16 Specyfikacje komputera Alienware 16 Aurora AC16250

Gniazda wewnętrzne

Poniższa tabela zawiera listę wewnętrznych gniazd komputera Alienware 16 Aurora AC16250.

Tabela 7. Gniazda wewnętrzne

Opis Wartości

M.2

Dwa gniazda dysku SSD M.2 2230

UWAGA: Aby dowiedzieć się więcej na temat cech różnych
typów kart M.2, przeszukaj bazę wiedzy w witrynie Dell

Support.

Ethernet

Wtabeli przedstawiono specyfikacje karty przewodowej sieci lokalnej (LAN) Ethernet komputera Alienware 16 Aurora AC16250.

Tabela 8. Ethernet — specyfikacje

Opis Wartości

Model

Szybkość przesyłania danych

Kontroler Gigabit Ethernet Realtek RTL8111H

1000 Mb/s dla kontrolera Ethernet

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Alienware 16
Aurora AC16250.

Tabela 9. Specyfikacje modułu sieci bezprzewodowej

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

MediaTek MT7925

Do 2882Mb/s

2,4 GHz / 5 GHz / 6 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax) w przypadku komputerów

z systemem Ubuntu Linux 24.04 LTS

● Wi-Fi 7 (Wi-Fi 802.11be)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Karta sieci bezprzewodowej Bluetooth 5.4

UWAGA: Funkcje karty sieci bezprzewodowej Bluetooth
mogą się różnić wzależności od systemu operacyjnego
zainstalowanego wkomputerze.

Specyfikacje komputera Alienware 16 Aurora AC16250 17

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Alienware 16 Aurora AC16250.

Tabela 10. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia

Szczytowa

Mikrofon

Pamięć masowa

Realtek ALC3204

Obsługiwane

Interfejs audio wysokiej rozdzielczości

● Jedno uniwersalne gniazdo audio (RCA, 3,5 mm)

● Jeden port HDMI 2.1

Dwa

Obsługiwane

Skróty klawiaturowe

2 W+ 2 W= 4 W

2,5 W+ 2,5 W= 5 W

Cyfrowe mikrofony macierzowe wzestawie kamery

Wtej sekcji przedstawiono opcje pamięci masowej komputera Alienware 16 Aurora AC16250.
Komputer Alienware 16 Aurora AC16250 obsługuje dwa dyski SSD M.2 2230.

UWAGA: Podstawowy dysk twardy komputera Alienware 16 Aurora AC16250 różni się wzależności od konfiguracji pamięci
masowej. Dysk podstawowy komputera to dysk M.2 2230, na którym zainstalowano system operacyjny.

Tabela 11. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230

UWAGA: . Aby dokonać
uaktualnienia, klient musi zakupić
płytkę termiczną Dell do dysku
M.2 PCIe i podkładkę termiczną
Dell do dysku SSD 2230
w celu samodzielnego zainstalowania
dodatkowego dysku SSD.

PCIe czwartej generacji x4 NVMe do 64
Gb/s

Do 1 TB na gniazdo

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera Alienware 16 Aurora AC16250.

18 Specyfikacje komputera Alienware 16 Aurora AC16250

Tabela 12. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Rozstaw klawiszy

Skróty klawiaturowe

Podświetlana klawiatura

QWERTY

● Angielska (amerykańska), angielska (międzynarodowa)): 101
klawiszy

● Angielska (Wielka Brytania), niemiecka, francuska,
hiszpańska (Ameryka Łacińska), turecka: 102 klawisze

● Portugalska (Brazylia): 103klawiszy

● Japońska: 105 klawisze

Rozstaw klawiszy X = 18,70 mm
Rozstaw klawiszy Y = 18,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa
symbole. Klawisze te mogą być używane do wpisywania
alternatywnych znaków lub wykonywania dodatkowych funkcji.
Aby wprowadzić znak alternatywny, naciśnij klawisz Shift
iżądany klawisz. Aby wykonać dodatkową funkcję, naciśnij
klawisz Fn iklawisz odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–
F12) można zdefiniować, zmieniając ustawienie Zachowanie
klawiszy funkcyjnych wprogramie konfiguracji systemu
BIOS.

UWAGA: Jeśli funkcja Copilot systemu Windows nie
jest dostępna na komputerze, klawisz Copilot uruchamia
wyszukiwanie systemu Windows. Więcej informacji na temat
funkcji Copilot w systemie Windows można znaleźć w bazie
wiedzy na stronie Dell Support.

Skróty klawiaturowe

UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

skrótów są takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Symbol przedstawiony wdolnej części klawisza odnosi się do znaku wpisywanego
przez naciśnięcie klawisza. Jeśli naciśniesz klawisz wraz zklawiszem Shift, wpisany zostanie symbol przedstawiony wgórnej części
klawisza. Na przykład, jeśli naciśniesz 2, zostanie wpisana cyfra 2; jeśli naciśniesz Shift + 2, zostanie wpisany symbol @.

Wgórnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, oczym informują ikony
wich dolnej części. Naciśnij klawisz funkcyjny, aby uruchomić zadanie reprezentowane przez ikonę. Na przykład naciśnięcie klawisza
F6 powoduje włączenie lub wyłączenie trybu większej wydajności (patrz tabela poniżej).

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne waplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze Fn +
Esc. Aby włączyć funkcje sterowania multimediami, można nacisnąć klawisz fn iodpowiedni klawisz funkcyjny. Na przykład wyłącz
lub włącz zwiększenie wydajności, naciskając klawisze

UWAGA: Można też zdefiniować podstawowe działanie klawiszy funkcyjnych (F1–F12), zmieniając ustawienie Zachowanie
klawiszy funkcyjnych wprogramie konfiguracji BIOS.

Tabela 13. Podstawowe zachowanie klawisza funkcyjnego

Klawisze Opis

Fn + F6.

Zmniejszanie jasności ekranu.

Specyfikacje komputera Alienware 16 Aurora AC16250 19

Tabela 13. Podstawowe zachowanie klawisza funkcyjnego(cd.)

Klawisze Opis

Zwiększanie jasności ekranu.

Włączanie iwyłączanie trybu większej wydajności.

Włączanie iwyłączanie trybu ukrytego AW. Gdy tryb ukryty
jest włączony, oświetlenie AlienFX jest wyłączone. Ustawienia
wydajności zmieniają się na tryb cichy.

Przełączenie na wyświetlacz zewnętrzny.

Regulacja jasności podświetlenia klawiatury.

Funkcja Print Screen.

UWAGA: Strefa oświetlenia AlienFX zależy od konfiguracji
komputera.

+

Komputer jest wyposażony wprogramowalne klawisze makr, które umożliwiają wykonywanie wielu operacji za jednym naciśnięciem
klawisza.

Włączanie iwyłączanie touchpada.

Tabela 14. Przyciski makro.

Klawisze Opis

Przyciski makro.

UWAGA: Przyciskom makro na klawiaturze można przypisać
różne zadania itryby.

Komputer jest wyposażony wspecjalne klawisze, które umożliwiają sterowanie konkretnymi funkcjami przy użyciu jednego naciśnięcia
klawisza.

Tabela 15. Przyciski do sterowania określonymi funkcjami

Klawisze Opis

Wyciszenie głośników

20 Specyfikacje komputera Alienware 16 Aurora AC16250

Zwiększenie głośności

Zmniejszenie głośności

Klawiszu skrótu AI Copilot w systemie Windows. Naciśnij
klawisze skrótów Fn + Copilot, aby wyświetlić menu
kontekstowe.

UWAGA: Jeśli funkcja Copilot systemu Windows nie
jest dostępna na komputerze, klawisz Copilot uruchamia
wyszukiwanie systemu Windows. Więcej informacji na temat

Tabela 15. Przyciski do sterowania określonymi funkcjami(cd.)

Klawisze Opis

funkcji Copilot w systemie Windows można znaleźć w bazie
wiedzy na stronie Dell Support.

Aktywuje ekran Start systemu Windows po naciśnięciu klawisza
Windows.

Kamera

Wponiższej tabeli przedstawiono specyfikacje kamery komputera Alienware 16 Aurora AC16250.

Tabela 16. Specyfikacje kamery

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Zdjęcia

Wideo

Kąt widzenia

Jedna

Kamera HD RGB

Kamera przednia

Technologia czujnika CMOS

0,92 megapiksela

1280 x 720 (FHD) przy 30 kl./s

78,6 stopnie

Touchpad

Wponiższej tabeli przedstawiono specyfikacje touchpada komputera Alienware 16 Aurora AC16250.

Tabela 17. Specyfikacje touchpada

Opis Wartości

Rozdzielczość touchpada

Wpoziomie

Wpionie

Wymiary touchpada

Wpoziomie

Wpionie

Gesty na touchpadzie Więcej informacji ogestach obsługiwanych przez touchpad:

>300 DPI

749

115 mm (4,53”)

70 mm (2,76”)

● Windows, zapoznaj się z artykułem z bazy wiedzy Microsoft
w witrynie pomocy technicznej firmy Microsoft.

● Ubuntu, zobacz stronę wsparcia Ubuntu.

Specyfikacje komputera Alienware 16 Aurora AC16250 21

Zasilacz

Wponiższej tabeli przedstawiono specyfikacje zasilacza komputera Alienware 16 Aurora AC16250.

Tabela 18. Specyfikacje zasilacza

Opis Opcja 1 Opcja 2

Typ

Wymiary złączy:

Średnica zewnętrzna

Średnica wewnętrzna

Wymiary zasilacza:

Wysokość

Szerokość

Głębokość

Napięcie wejściowe

Częstotliwość wejściowa

Prąd wejściowy

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie wyjściowe

Zakres temperatur:

Zasilacz sieciowy 130 W Zasilacz sieciowy 180 W

7,40mm 7,40mm

5,10mm 5,10mm

25,40 mm (1,00”) 30,00 mm (1,18”)

76,20 mm (3,00”) 76,20 mm (3,0”)

154,70 mm (6,09”) 155,00 mm (6,10”)

Prąd zmienny 100–240 V Prąd zmienny 100 V–240 V

50–60 Hz 50–60 Hz

1,80 A 2,34 A

6,67 A 9,23A(pobór ciągły)

prąd stały 19,5 V Prąd stały 19,50 V

Podczas pracy

Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów, więc
używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę określonych
elementów.

0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F do 104°F)

-40°C do 70°C (-40°F do 158°F) -40°C do 70°C (-40°F do 158°F)

Wymagania zasilacza

UWAGA: Jeśli nie kupiono zalecanego zasilacza firmy Dell, należy upewnić się, że używany zasilacz spełnia poniższe

wymagania.

W poniższej tabeli wymieniono wymagania dotyczące zasilacza notebooka Alienware 16 Aurora AC16250.

Tabela 19. Wymagania zasilacza

Opis Komputery zkartą graficzną NVIDIA

Moc zasilacza wymagana do osiągnięcia
optymalnej wydajności.

Moc, przy której komputer ładuje się
wolniej.

GeForce 3050 lub 4050

130 W 180 W

Mniej niż 130W Mniej niż 180W

Komputery zkartą graficzną NVIDIA
GeForce 5050, 5060 lub 5070

22 Specyfikacje komputera Alienware 16 Aurora AC16250

Tabela 19. Wymagania zasilacza(cd.)

Opis Komputery zkartą graficzną NVIDIA

UWAGA: Może pojawić się komunikat

ostrzegawczy informujący okorzystaniu
zzasilacza oniższej mocy imniejszej
szybkości ładowania.

Minimalna moc zasilacza wymagana do
działania komputera iładowania baterii.

UWAGA: Pojawia się komunikat
ostrzegawczy informujący okorzystaniu
zzasilacza oniższej mocy imniejszej
szybkości ładowania.

Szybkie ładowanie za pomocą funkcji USB
Power Delivery (PD)

Tryb ExpressCharge Obsługiwane

GeForce 3050 lub 4050

90 W

Obsługiwane

UWAGA: Aby ta funkcja działała, komputer musi być podłączony do zasilacza
100W.

Komputery zkartą graficzną NVIDIA
GeForce 5050, 5060 lub 5070

Bateria

Wponiższej tabeli przedstawiono dane techniczne baterii komputera Alienware 16 Aurora AC16250.

Tabela 20. Specyfikacje baterii

Opis Opcja 1 Opcja 2

Rodzaj baterii

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Wysokość

Szerokość

Głębokość

Zakres temperatur:

Podczas pracy

3-ogniwowa bateria litowo-jonowa (60
Wh)

11,7 VDC 11,7 VDC

0,215 kg (0,474 funta) 0,351 kg (0,77 funta)

6,15 mm (0,24”) 7,71 mm (0,30”)

248,00 mm (9,76 cala) 294,9 mm (11,61”)

65,10 mm (2,56”) 77,5 mm (3,05”)

● Ładowanie: od 0°C do 45°C (od
32°F do 113°F)

● Rozładowywanie: od 0°C do 70°C
(32°F do 158°F)

6-ogniwowa bateria litowo-jonowa
(96Wh) zfunkcją ExpressCharge Boost

UWAGA: W przypadku komputerów
dostarczanych do regionu UE bateria
obsługuje tylko funkcję ExpressCharge.

● Ładowanie: od 0°C do 45°C (od 32°F
do 113°F)

● Rozładowywanie: od 0°C do 70°C
(32°F do 158°F)

Pamięć masowa

Czas pracy baterii Zależy od warunków pracy; w pewnych

-20°C do 60°C (od-4°F do 140°F) -20°C do 60°C (od-4°F do 140°F)

warunkach wysokiego zużycia energii
może być znacznie skrócony.

Specyfikacje komputera Alienware 16 Aurora AC16250 23

Zależy od warunków pracy; w pewnych
warunkach wysokiego zużycia energii może
być znacznie skrócony.

Tabela 20. Specyfikacje baterii(cd.)

Opis Opcja 1 Opcja 2

Czas ładowania baterii (przybliżony)

UWAGA: System BIOS (menu BIOS
Advanced) umożliwia kontrolowanie
czasu ładowania, czasu trwania, czasu
rozpoczęcia i zakończenia itd.

Bateria pastylkowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów, więc
używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę określonych
elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia
energii.

● Standardowe ładowanie: 3godziny,
gdy komputer jest wyłączony.

● ExpressCharge: 2godziny, od
0% do 100%, gdy komputer jest
wyłączony.

● ExpressCharge Boost: 20minut, od
0% do 35%, gdy komputer jest
wyłączony.

Nie dotyczy Nie dotyczy

● Standardowe ładowanie: 3godziny, gdy
komputer jest wyłączony.

● ExpressCharge: 2godziny, od 0% do
100%, gdy komputer jest wyłączony.

● ExpressCharge Boost: 20minut, od 0%
do 35%, gdy komputer jest wyłączony.

Wymagania dotyczące zasilania (dotyczy komputerów wyposażonych
wbaterię 3-ogniwową 60Wh)

UWAGA: Informacje zawarte w tej sekcji dotyczą krajów Unii Europejskiej (UE).

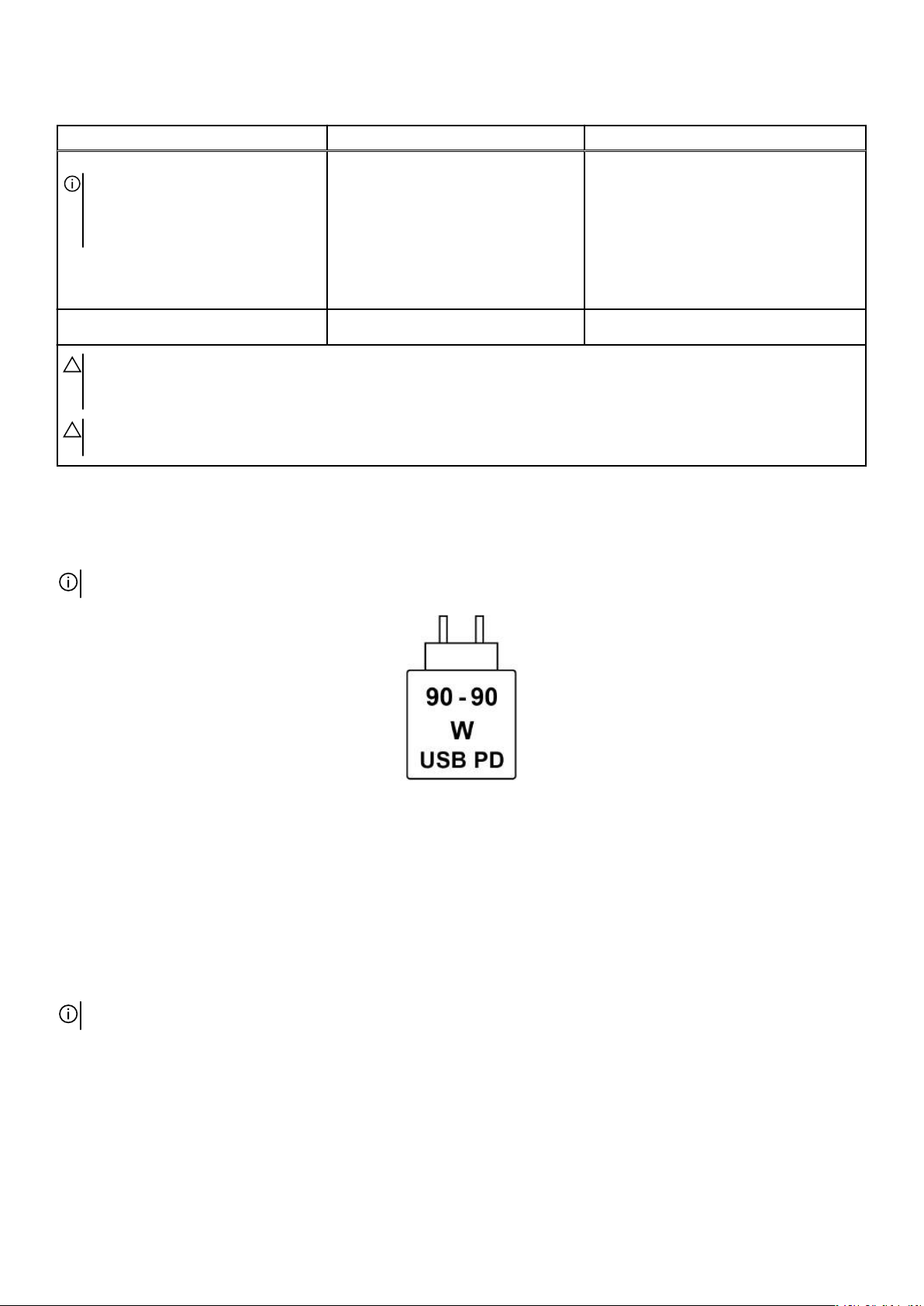

Rysunek 9. Piktogram baterii 60 Wh

Zasilanie dostarczane przez ładowarkę musi mieć moc 90W wymaganą przez urządzenie radiowe w celu zapewnienia ładowania
z maksymalną szybkością.

Ten komputer obsługuje szybkie ładowanie USB Power Delivery (PD).

Wymagania dotyczące zasilania (dotyczy komputerów wyposażonych
wbaterię 6-ogniwową 96Wh)

UWAGA: Informacje zawarte w tej sekcji dotyczą krajów Unii Europejskiej (UE).

24 Specyfikacje komputera Alienware 16 Aurora AC16250

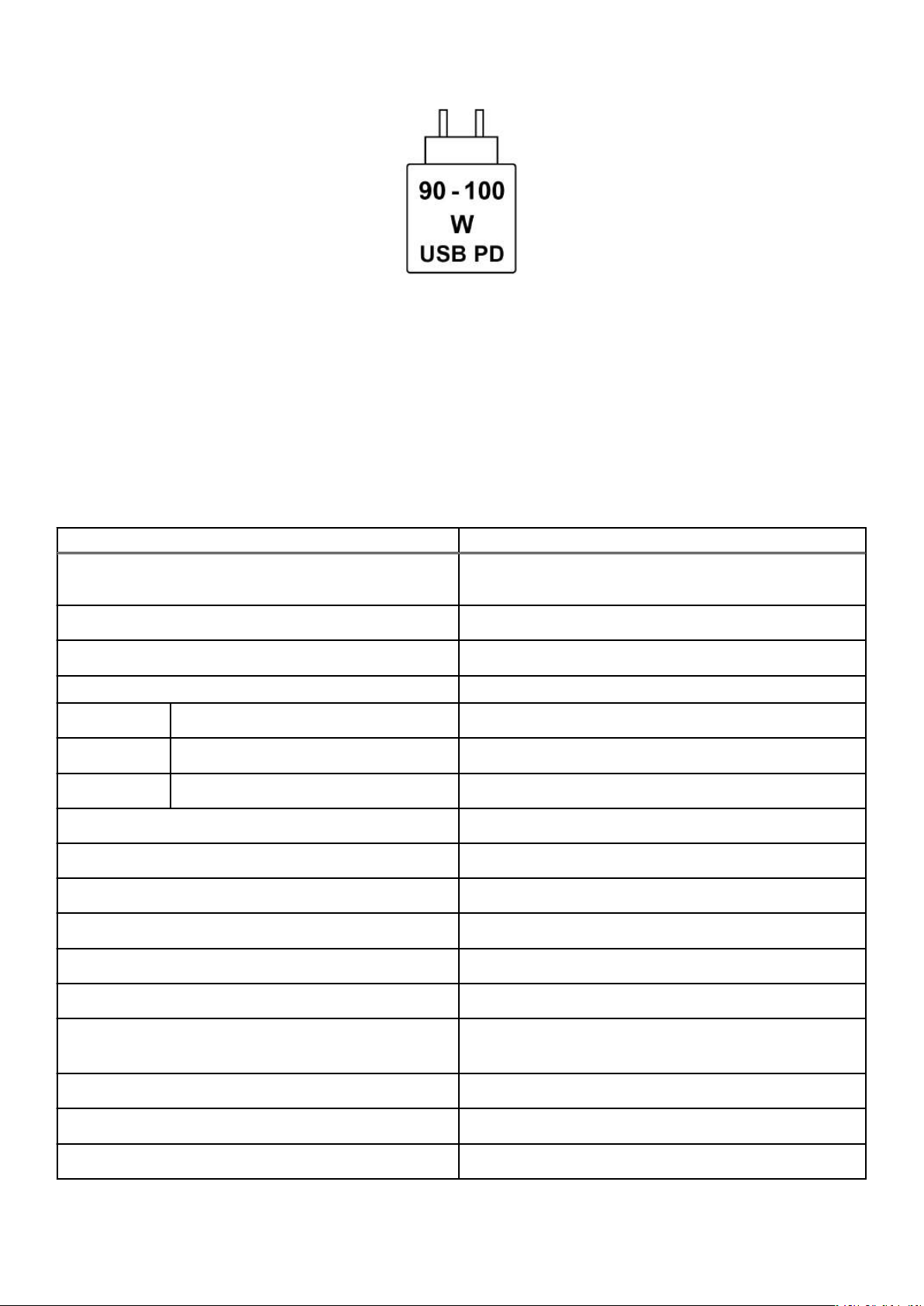

Rysunek 10. Piktogram baterii 96 Wh

Zasilanie dostarczane przez ładowarkę musi znajdować się wzakresie od wartości minimalnej 90 watów wymaganej przez urządzenie
radiowe po wartość maksymalną 100 watów zapewniającą ładowanie z maksymalną szybkością.

Ten komputer obsługuje szybkie ładowanie USB Power Delivery (PD).

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Alienware 16 Aurora AC16250.

Tabela 21. Specyfikacje: wyświetlacz

Opis Wartości

Typ wyświetlacza

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar aktywny):

Wysokość

Szerokość

Przekątna

Rozdzielczość macierzysta panelu wyświetlacza

Luminancja (typowa)

Liczba megapikseli

Gama barw

Liczba pikseli na cal (PPI)

Współczynnik kontrastu (minimalny)

16", szerokokątny układ graficzny Quad Extended Graphics
Array (WQXGA), niska emisja światła niebieskiego

Nieobsługiwane

Szeroki kąt widzenia (WVA)

215,42 mm (8,48”)

344,68 mm (13,57”)

406,46 mm (16,00”)

2560x1600

300 nitów

4,1

sRGB 100% (standardowo)

189

1000:1

Czas reakcji (maksymalny)

Częstotliwość odświeżania

Kąt widzenia wpoziomie

Kąt widzenia wpionie

● 30 ms (standardowo)

● 35 ms (maksymalnie)

120 Hz

+/-85 stopni (typowo)

+/-85 stopni (typowo)

Specyfikacje komputera Alienware 16 Aurora AC16250 25

Tabela 21. Specyfikacje: wyświetlacz(cd.)

Opis Wartości

Rozstaw pikseli

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy błyszczące wykończenie

0,13mm

4,80 W

Powłoka przeciwodblaskowa

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Alienware 16
Aurora AC16250.

Tabela 22. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Intel Graphics Współużytkowana pamięć systemowa

● Procesor Intel Core 5

● Procesor Intel Core 7

● Procesor Intel Core 9

Karta GPU — autonomiczna

Wponiższej tabeli przedstawiono specyfikacje autonomicznej karty graficznej (GPU) obsługiwanej przez komputer Alienware 16
Aurora AC16250.

Tabela 23. Karta GPU — autonomiczna

Kontroler Rozmiar pamięci Typ pamięci

NVIDIA GeForce RTX 3050 6 GB GDDR6

NVIDIA GeForce RTX 4050 6 GB GDDR6

NVIDIA GeForce RTX 5050 8 GB GDDR7

NVIDIA GeForce RTX 5060 8 GB GDDR7

NVIDIA GeForce RTX 5070 8 GB GDDR7

Obsługa wyświetlaczy zewnętrznych

Tabela poniżej zawiera matrycę zgodności dotyczącą obsługi wyświetlaczy zewnętrznych przez komputer Alienware 16 Aurora
AC16250.

UWAGA: W zależności od typu podłączanego wyświetlacza, po podłączeniu przez port HDMI może wystąpić zmniejszona
częstość klatek.

Tabela 24. Obsługa wyświetlaczy zewnętrznych

Kontroler Wyświetlacze zewnętrzne obsługiwane

przy włączonym wyświetlaczu
notebooka

Wyświetlacze zewnętrzne obsługiwane
przy wyłączonym wyświetlaczu
notebooka

Intel Graphics Obsługuje trzy wyświetlacze zewnętrzne:

● Dwa wyświetlacze podłączone do
portów USB-C.

26 Specyfikacje komputera Alienware 16 Aurora AC16250

Obsługuje cztery wyświetlacze
zewnętrzne:

Tabela 24. Obsługa wyświetlaczy zewnętrznych(cd.)

Kontroler Wyświetlacze zewnętrzne obsługiwane

NVIDIA GeForce RTX 3050
NVIDIA GeForce RTX 4050
NVIDIA GeForce RTX 5050
NVIDIA GeForce RTX 5060
NVIDIA GeForce RTX 5070

przy włączonym wyświetlaczu
notebooka

● Jeden wyświetlacz podłączony do
portu HDMI (obsługiwany przez
autonomiczną kartę graficzną)

Obsługuje jeden zewnętrzny wyświetlacz
obsługujący technologię G-SYNC
podłączony do portu HDMI.

UWAGA: Aby włączyć funkcję G­SYNC, zobacz Włączanie G-SYNC.

Wyświetlacze zewnętrzne obsługiwane
przy wyłączonym wyświetlaczu
notebooka

● Trzy wyświetlacze zewnętrzne, jeden
podłączony do portu USB 3.2
pierwszej generacji (5 Gb/s), dwa
podłączone do portów USB-C.

● Jeden wyświetlacz podłączony do
portu HDMI (obsługiwany przez
autonomiczną kartę graficzną)

Obsługuje jeden zewnętrzny wyświetlacz
obsługujący technologię G-SYNC
podłączony do portu HDMI.

UWAGA: Aby włączyć funkcję G­SYNC, zobacz Włączanie G-SYNC.

Włączanie G-SYNC

Aby włączyć funkcję G-SYNC, przełącz się w tryb autonomicznej karty graficznej (dGPU) za pomocą panelu sterowania NVIDIA
lub podłącz monitor obsługujący G-SYNC. Po przejściu do panelu sterowania NVIDIA przejdź do ustawień, aby skonfigurować
G-SYNC, i wykonaj poniższe czynności.

1. W okienku drzewa nawigacji panelu sterowania NVIDIA, w obszarze Display kliknij opcję Set up G-SYNC.

UWAGA: Aby uzyskać więcej informacji na temat portu komputera obsługującego technologię G-SYNC, zobacz Obsługa

wyświetlaczy zewnętrznych.

2. Kliknij pole wyboru Enable G-SYNC/G-SYNC Compatible, jeśli nie włączono tej opcji wcześniej.

3. W zależności od aplikacji, które chcesz uruchomić na swoim komputerze, wybierz opcję Włącz, aby włączyć tryb pełnoekranowy
lub opcję Włącz, aby włączyć tryb okienkowy i pełnoekranowy.

4. Wybierz ekran, na którym chcesz włączyć ustawienie.
a. W obszarze Select a display wybierz ikonę modelu wyświetlacza.
b. Przy opcji Choose display specific setting zaznacz pole wyboru Enable settings for the selected display model.

UWAGA: Ten krok dotyczy wyświetlaczy zgodnych z technologią G-SYNC lub wyświetlaczy VRR, które nie zostały

zatwierdzone przez firmę NVIDIA jako zgodne z technologią G-SYNC.

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Alienware 16 Aurora
AC16250.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 25. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

0°C do 35°C (32°F do 95°F) -40°C do 65°C (od-40°F do 149°F)

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

*

10% do 90% (bez kondensacji) 5% do 95% (bez kondensacji)

0,66 GRMS Nie dotyczy

140 G† Nie dotyczy

Specyfikacje komputera Alienware 16 Aurora AC16250 27

Tabela 25. Środowisko pracy komputera(cd.)

Opis Podczas pracy Pamięć masowa

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów, więc
używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę określonych
elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

Od -15,20 m do 3048,00 m (od -49,87
stopy do 10000 stóp)

Od -15,2 m do 10668 m (od -49,87
stopy do 35000 stóp)

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy w witrynie Dell Support.

Wyświetlacz Dell oniskiej emisji światła niebieskiego

PRZESTROGA: Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do długotrwałych
skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego,
zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak obciążenie izmęczenie
oczu lub uszkodzenie wzroku.

Wyświetlacz na tym komputerze jest zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny ze standardami
TÜV Rheinland wzakresie niskiej emisji niebieskiego światła.

Tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.
Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

● Rób dłuższe przerwy — 20 minut co dwie godziny.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).

28 Specyfikacje komputera Alienware 16 Aurora AC16250

Alienware Command Center

Alienware Command Center (AWCC) jest wyposażony wjeden interfejs wcelu dostosowania izwiększenia komfortu grania. Na
pulpicie nawigacyjnym AWCC wyświetlane są ostatnio odtwarzane lub dodawane gry, atakże informacje dotyczące gier, motywy
iprofile. Można zniego też szybko uzyskać dostęp do ustawień komputera, takich jak profile i kompozycje specyficzne dla gier,
oświetlenie, makra i dźwięk, które są istotne podczas korzystania z gier.

AWCC obsługuje także AlienFX 2.0. AlienFX umożliwia tworzenie, przypisywanie i udostępnianie map oświetleniowych
specyficznych dla gier w celu zwiększenia komfortu grania. Umożliwia także tworzenie niestandardowych efektów oświetleniowych
i stosowanie ich do komputera lub podłączonych urządzeń peryferyjnych. AWCC osadza elementy sterowania urządzeniami
peryferyjnymi, aby zapewnić zunifikowane działanie oraz możliwość powiązania ustawień z komputerem lub grą.

● Klawiatura

UWAGA: Informacje oumiejscowieniu stref oświetlenia AlienFX wkomputerze są dostępne waplikacji AWCC.

Obsługuje następujące funkcje:

● FX: tworzenie stref AlienFX i zarządzanie nimi.

● Fusion: oferuje możliwość dostosowywania specyficznych dla gier funkcji zarządzania energią, dźwiękiem itemperaturą.

● Zarządzanie urządzeniami peryferyjnymi: umożliwia wyświetlanie urządzeń peryferyjnych wprogramie Alienware Command

Center izarządzanie nimi. Obsługuje kluczowe ustawienia urządzeń peryferyjnych ikojarzy je zinnymi funkcjami, takimi jak
profile, makra, AlienFX ibiblioteka gier.

AWCC obsługuje także zarządzanie dźwiękiem, sterowanie temperaturą oraz monitorowanie procesora, procesora GPU ipamięci
RAM. Więcej informacji na temat AWCC można znaleźćwpomocy online do oprogramowania Alienware Command Center
iwzasobach bazy wiedzy wwitrynie Dell Support.

Alienware Command Center 29

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń
dotyczących bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik
zapoznał się zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy
zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat
najlepszych praktyk w zakresie bezpieczeństwa można znaleźć na stronie głównej dotyczącej zgodności firmy Dell

z przepisami.

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł
zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby, adopiero
potem podłączyć komputer do gniazdka elektrycznego.

PRZESTROGA: Wprzypadku notebooków przed wyjęciem baterii należy całkowicie ją rozładować. Odłącz zasilacz prądu
zmiennego od komputera ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana,
gdy oświetlenie komputera nie włącza się po naciśnięciu przycisku zasilania.

OSTRZEŻENIE: aby uniknąć uszkodzenia komputera, dopilnuj, aby powierzchnia robocza była płaska, sucha i czysta.

OSTRZEŻENIE: Użytkownik powinien rozwiązywać problemy iwykonywać czynności naprawcze tylko wtakim zakresie,
wjakim został do tego upoważniony lub poinstruowany przez zespół pomocy technicznej firmy Dell. Uszkodzenia
wynikające znapraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją.

OSTRZEŻENIE: Przed dotknięciem jakiegokolwiek elementu wewnątrz komputera należy się uziemić, dotykając
niemalowanego metalu, np. metalu z tyłu komputera. W trakcie pracy należy od czasu do czasu dotykać niemalowanej
metalowej powierzchni, aby rozproszyć ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komponentów i kart, należy chwytać je za krawędzie i unikać dotykania pinów
i styków.

OSTRZEŻENIE: Podczas odłączania kabla należy ciągnąć za złącze lub za uchwyt, a nie za sam kabel. Niektóre kable mają
złącza z zatrzaskami lub śruby skrzydełkowe, które przed odłączeniem kabla należy odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków złączy. Podczas podłączania kabli należy się upewnić, że złącze kabla
jest prawidłowo ustawione i wyrównane z portem.

OSTRZEŻENIE: Naciśnij i wysuń dowolną zainstalowaną kartę z czytnika kart pamięci.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie należy
używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

Przed przystąpieniem do serwisowania komputera

Kroki

1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. Wsystemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, zapoznaj się zinstrukcjami odpowiednimi dla tego systemu.

3. Wyłącz wszystkie podłączone urządzenia peryferyjne.

4. Odłącz komputer od gniazdka elektrycznego.

5. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

6. Wyjmij zkomputera wszystkie karty pamięci inapędy optyczne.

30 Serwisowanie komputera

7. Aby wyczyścić otwory wentylacyjne, użyj miękkiej szczotki, poruszając ją w pionie.

UWAGA: Nie zdejmuj pokrywy podstawy ani nie używaj dmuchawy do czyszczenia otworów wentylacyjnych.

8. Aktywuj tryb serwisowy.
Tryb serwisowy

Tryb serwisowy służy do odłączania zasilania bez odłączania kabla baterii od płyty głównej przed przeprowadzeniem naprawy
komputera.

OSTRZEŻENIE: Jeśli nie można włączyć komputera wcelu przełączenia go wtryb serwisowy, należy odłączyć kabel
baterii. Aby odłączyć kabel baterii, wykonaj czynności opisane wsekcji Wymontowywanie baterii.

UWAGA: Upewnij się, że komputer jest wyłączony, azasilacz odłączony.

a. Naciśnij iprzytrzymaj klawisz B i przycisk zasilania przez 3 sekundy, aż na ekranie pojawi się logo Dell.
b. Naciśnij dowolny klawisz, aby kontynuować.
c. Jeśli zasilacz nie został odłączony, na ekranie pojawi się komunikat, że należy go odłączyć. Odłącz zasilacz, anastępnie

naciśnij dowolny klawisz, aby kontynuować przejście w tryb serwisowy. Procedura trybu serwisowego automatycznie pomija
kolejny krok, jeśli etykieta właściciela komputera nie została wcześniej skonfigurowana przez użytkownika.

d. Po wyświetleniu na ekranie komunikatu o gotowości naciśnij dowolny klawisz, aby kontynuować. Komputer wyemituje trzy

krótkie sygnały dźwiękowe inatychmiast się wyłączy.
Komputer wyłączy się i przejdzie w tryb serwisowy.

Zalecenia dotyczące bezpieczeństwa

Sekcja ta zawiera informacje na temat podstawowych czynności, jakie należy wykonać przed zastosowaniem się do instrukcji
demontażu urządzenia lub części.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych z awariami obejmujących demontaż bądź montaż należy
przestrzegać następujących środków ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe i urządzenia peryferyjne.

● Podczas pracy wewnątrz komputera korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu podzespołu zkomputera umieść go na macie antystatycznej.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową

z płyty systemowej.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału
elektrycznego. Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij
się, że jest on podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Upewnij się, że opaska na nadgarstek jest
dobrze zamocowana i ma kontakt ze skórą. Zdejmij biżuterię, zegarki, bransoletki lub pierścionki przed uziemieniem siebie isprzętu.

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza
wrażliwych elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania
potrafią uszkodzić obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność
produktu. Ze względu na rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami
elektrostatycznymi staje się coraz poważniejszym problemem.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może
być moduł pamięci, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału
wideo zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

Serwisowanie komputera 31

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł pamięci
odebrał wyładowanie elektrostatyczne, ale ścieżki zostały tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów
związanych zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu
mogą występować: pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Sporadyczne awarie, które zwane są również awariami ukrytymi, są trudne do wykrycia iusunięcia.
Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają
odpowiedniej ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania
elektrostatyczne nie zapewnia wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed
ładunkiem. Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed rozpakowaniem opakowania antystatycznego należy założyć antystatyczną
opaskę na nadgarstek, aby rozładować ładunki elektrostatyczne ze swojego ciała. Więcej informacji na temat opaski na
nadgarstek i testowania opasek ESD można znaleźć w sekcji Elementy zestawu serwisowego ESD.

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu
antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

OSTRZEŻENIE: Należy trzymać urządzenia wrażliwe na wyładowania elektrostatyczne z dala od elementów
wewnętrznych, które są izolowane i często silnie naładowane, takich jak plastikowe obudowy radiatorów.

Środowisko pracy

Przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację w środowisku klienta. Na przykład korzystanie zzestawu
wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub notebookiem. Serwery
są zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery stacjonarne i notebooki są
używane zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów powierzchnię roboczą, na
której można swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń robocza powinna też
być wolna od elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne. Materiały izolujące, takie
jak styropian iinne tworzywa sztuczne, powinny zawsze być oddalone oco najmniej 30cm (12cali) od wrażliwych komponentów.
Wprzeciwnym razie nie należy dotykać tych komponentów.

Opakowania antystatyczne

Wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować w antystatycznych opakowaniach. Wskazane
są metalowe, ekranowane woreczki. Należy jednak zawsze zwrócić uszkodzony element przy użyciu tej samej torby ESD
iopakowania, wktórym dotarła nowa część. Torba ESD powinna być złożona izaklejona taśmą. Woryginalnym pudełku, wktórym
dotarła nowa część, należy użyć tego samego piankowego materiału opakowaniowego. Urządzenia wrażliwe na wyładowania
elektrostatyczne należy wyjmować zopakowania tylko na powierzchni roboczej chronionej przed wyładowaniami elektrostatycznymi.
Nigdy nie umieszczać części na torbie ESD, ponieważ ekranowane jest tylko wnętrze torby. Podzespoły te powinny znajdować się
tylko w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ESD.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Podczas używania maty antystatycznej opaska na nadgarstek powinna być dobrze dopasowana, a przewód
wyrównawczy podłączony do maty i dowolnej metalowej (niepowlekanej) części urządzenia, przy którym wykonywane są
czynności. Po prawidłowym założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych
iumieścić bezpośrednio na macie antystatycznej. Elementy wrażliwe na wyładowania elektrostatyczne będą bezpieczne w ręku,
na macie antystatycznej, w urządzeniu lub wewnątrz torby ESD.

32 Serwisowanie komputera

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera, jeśli nie jest potrzebna mata antystatyczna, lub wprzypadku podłączenia do maty antystatycznej wcelu
ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę
serwisanta, matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy używać wyłącznie zestawów
serwisowych z opaską na nadgarstek, matą antystatyczną i przewodem wyrównawczym. Nie należy korzystać zbezprzewodowych
opasek na rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane
normalnym zużyciem na skutek eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia
przypadkowego uszkodzenia sprzętu wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę
iprzewodu wyrównawczego co najmniej raz wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym serwisem, aco najmniej raz wtygodniu.
Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Aby wykonać test, załóż opaskę na nadgarstek,
przypnij przewód wyrównawczy opaski na nadgarstek do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED
oznacza, że test zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się
niepowodzeniem.

UWAGA: Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na
rękę oraz maty antystatycznej. Niezwykle ważne jest też, aby podczas pracy nad komputerem wrażliwe części nie stykały się
zizolatorami.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane
do firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić
komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer do źródeł zasilania.

UWAGA: Podłącz zasilacz do złącza zasilacza wkomputerze, aby opuścić tryb serwisowy.

5. Naciśnij przycisk zasilania, aby włączyć komputer.

BitLocker

OSTRZEŻENIE: Jeśli funkcja BitLocker nie zostanie wstrzymana przed aktualizacją systemu BIOS, klucz funkcji
BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu komputera. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. Komputer będzie wymagał go przy każdym uruchomieniu.
Nieznajomość klucza odzyskiwania grozi utratą danych lub ponowną instalacją systemu operacyjnego. Aby uzyskać więcej
informacji, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS w komputerach Dell z włączoną funkcją BitLocker.

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

Serwisowanie komputera 33

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Wkrętak krzyżakowy nr 0

● Plastikowy otwierak

Wykaz śrub

UWAGA: Zaleca się, aby przy wykręcaniu śrub zelementu zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich
powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

Tabela 26. Wykaz śrub

Komponent Typ śruby Liczba Ilustracja: śruba

Pokrywa dolna M2x8 (śruby mocujące) 2

M2x6 8

Bateria M2x4

Klamra baterii A M2x2.5

Klamra baterii B M2x2.5

Dysk SSD

Klamra karty sieci
bezprzewodowej

Touchpad M2x2

Płyta nośna touchpada M2x2

Płyta główna M2x3

Płyta we/wy

Gniazdo zasilacza

M1.6x2.9

M2x3

M2x2

M2x3

● Bateria 3-ogniwowa: 4

● Bateria 6-ogniwowa: 7

2

2

2

1

4

4

10

2

2

Wspornik Type-C

Zestaw wentylatora iradiatora

34 Serwisowanie komputera

M2x4

M2x4

3

6

Tabela 26. Wykaz śrub(cd.)

Komponent Typ śruby Liczba Ilustracja: śruba

Przycisk zasilania ipłyta przycisku
zasilania

Klamra zawiasu (w zestawie
podpórki na nadgarstek
i klawiatury)

Pokrywa tylna

Pokrywa środkowa

Zestaw wyświetlacza.

M2x2

M2.5x5

M2.x3.5

M2.x3.5

M2.5x5

3

4

5

2

4

Główne elementy komputera Alienware 16 Aurora AC16250

Na ilustracji przedstawiono główne elementy komputera Alienware 16 Aurora AC16250.

Serwisowanie komputera 35

1. Pokrywa dolna

2. Osłona termiczna dysku półprzewodnikowego (SSD)

3. Dysk SSD

4. Moduł pamięci

5. Płyta we/wy

6. Płyta główna

7. Bateria

8. Zestaw klawiatury i podpórki na nadgarstek

9. Zestaw wyświetlacza

36 Serwisowanie komputera

10.Touchpad

11. Płyta nośna touchpada

12. Klamra baterii A

13. Klamra baterii B

14.Głośniki

15.Listwa środkowa

16.Pokrywa tylna

17.Klamra portu USB Type-C

18.Przycisk zasilania

19.Płyta przycisku zasilania

20.Zestaw wentylatora iradiatora

21. Karta sieci bezprzewodowej

22.Klamra karty sieci bezprzewodowej

23.Kabel gniazda zasilacza

24.Klamra portu zasilacza

UWAGA: Firma Dell podaje listę elementów iich numery części wzakupionej oryginalnej konfiguracji komputera. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

Serwisowanie komputera 37

Wymontowywanie iinstalowanie modułów
wymienianych samodzielnie przez klienta (CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami
dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do

serwisowania komputera.

OSTRZEŻENIE: Jeśli komputer się nie włącza, nie przechodzi w tryb serwisowy lub nie obsługuje trybu serwisowego,
przejdź do odłączenia kabla baterii.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

38 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 11. Wymontowywanie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 39

Rysunek 12. Wymontowywanie pokrywy dolnej

Rysunek 13. Wymontowywanie pokrywy dolnej

40 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Wykręć osiem śrub (M2x6) mocujących pokrywę dolną do zestawu klawiatury i podpórki na nadgarstek.

2. Poluzuj dwie śruby (M2x8) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

3. Za pomocą plastikowego otwieraka podważ pokrywę dolną w pobliżu śrub mocujących, kontynuując podważanie wzdłuż boków.

4. Zdejmij pokrywę dolną z zespołu podparcia dłoni i klawiatury.

UWAGA: Włącz na komputerze tryb serwisowy. Jeśli komputer nie może przejść w tryb serwisowy, odklej taśmę i odłącz

kabel baterii od złącza kabla baterii (BATT1) na płycie głównej. Naciśnij przycisk zasilania iprzytrzymaj go przez pięć sekund,
aby uziemić komputer iusunąć pozostałe ładunki elektryczne.

Rysunek 14. Odłączanie kabla baterii

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 41

Rysunek 15. Podłączanie kabla baterii

42 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 16. Instalowanie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 43

Rysunek 17. Instalowanie pokrywy dolnej

UWAGA: Jeśli kabel baterii został odłączony, należy go podłączyć. Aby podłączyć kabel baterii, wykonaj krok 1 wramach

procedury.

Kroki

1. Podłącz kabel baterii do złącza kabla baterii (BATT1) na płycie głównej.

2. Przyklej taśmę mocującą kabel baterii do baterii.

3. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury, anastępnie

zatrzaśnij pokrywę na miejscu.

4. Dokręć dwie śruby (M2x8) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

5. Wkręć osiem śrub (M2x6) mocujących pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

PRZESTROGA:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od komputera ipracuj

zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie komputera nie
włącza się po naciśnięciu przycisku zasilania.

44 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Aby zapobiec przypadkowemu przebiciu lub uszkodzeniu baterii i innych elementów, upewnij się, że żadne śruby nie

zostały zgubione ani nie znajdują się w nieodpowiednim miejscu podczas serwisowania tego produktu.

● Należy kupować tylko oryginalne baterie dostępne w witrynie Dell lub u autoryzowanych partnerów i sprzedawców
produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

Wymontowywanie baterii 3-ogniwowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

OSTRZEŻENIE: Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień systemu BIOS. Przed wyjęciem baterii
zaleca się zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania baterii 3-ogniwowej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 45

Rysunek 18. Wymontowywanie baterii 3-ogniwowej

Kroki

1. Odłącz kabel baterii od złącza (BATT1) na płycie głównej, jeśli nie został odłączony wcześniej.

2. Wykręć cztery śruby (M2x4) mocujące baterię do zestawu klawiatury ipodpórki na nadgarstek.

3. Wyjmij akumulator zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie baterii 3-ogniwowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji baterii 3-ogniwowej.

46 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 19. Instalowanie baterii 3-ogniwowej

Kroki

1. Dopasuj otwory na śruby wakumulatorze do otworów wzestawie podpórki na nadgarstek iklawiatury.

2. Wkręć cztery śruby (M2x4) mocujące baterię do zestawu klawiatury ipodpórki na nadgarstek.

3. Podłącz kabel baterii do złącza (BATT1) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie baterii 6-ogniwowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

OSTRZEŻENIE: Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień systemu BIOS. Przed wyjęciem baterii
zaleca się zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania baterii 6-ogniwowej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 47

Rysunek 20. Wymontowywanie baterii 6-ogniwowej

Kroki

1. Odklej taśmę, aby uzyskać dostęp do złącza kabla baterii (BATT1).

2. Odłącz kabel baterii od złącza (BATT1) na płycie głównej, jeśli nie został odłączony wcześniej.

3. Wykręć siedem śrub (M2x4) mocujących akumulator do zestawu podparcia dłoni iklawiatury.

4. Wyjmij akumulator zzestawu podpórki na nadgarstek iklawiatury.

Instalacja baterii 6-ogniwowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji baterii.

48 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 21. Instalowanie baterii 6-ogniwowej

Kroki

1. Umieść baterię wzestawie podpórki na nadgarstek iklawiatury, dopasowując ją do wypustek.

2. Dopasuj otwory na śruby wakumulatorze do otworów wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć siedem śrub (M2x4) mocujących baterię do zestawu klawiatury ipodpórki na nadgarstek.

4. Podłącz kabel baterii do złącza (BATT1) na płycie głównej.

5. Przyklej taśmę mocującą kabel baterii do baterii.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel baterii

Wymontowywanie kabla baterii 3-ogniwowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 49

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania kabla baterii 3-ogniwowej.

Rysunek 22. Wymontowywanie kabla baterii 3-ogniwowej

Kroki

1. Wyjmij kabel baterii z prowadnic.

2. Odwróć baterię iodklej taśmę, aby uzyskać dostęp do złącza na baterii.

3. Odłącz kabel od baterii.

4. Wyjmij kabel baterii z prowadnic.

5. Wsuń kabel baterii przez otwór w dolnej części baterii.

Instalowanie kabla baterii 3-ogniwowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji kabla baterii 3-ogniwowej.

50 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 23. Instalowanie kabla baterii 3-ogniwowej

Kroki

1. Włóż koniec kabla baterii (z etykietą kabla) przez otwór w górnej części baterii.

2. Umieść kabel baterii wprowadnicy na baterii.

3. Odwróć baterię i umieść kabel baterii w prowadnicach na spodzie baterii.

4. Podłącz kabel do złącza w baterii.

5. Przyklej taśmę mocującą złącze kabla baterii do baterii.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie kabla baterii 6-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania kabla .

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 51

Rysunek 24. Wymontowywanie kabla baterii 6-ogniwowej

Kroki

1. Odklej taśmę mocującą kabel baterii do baterii.

2. Odwróć baterię iodklej taśmę, aby uzyskać dostęp do złącza na baterii.

3. Odłącz kabel od baterii.

4. Odklej kabel baterii odbaterii.

Instalacja kabla baterii 6-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji kabla baterii 6-ogniwowej.

52 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 25. Instalacja kabla baterii 6-ogniwowej

Kroki

1. Podłącz kabel do złącza w baterii.

2. Włóż kabel baterii w prowadnice na baterii.

3. Przyklej taśmę mocującą złącze kabla baterii do baterii.

4. Odwróć baterię iprzyklej taśmę mocującą kabel baterii do baterii.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Moduł pamięci

Wymontowywanie modułu pamięci

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania modułu pamięci.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 53

Rysunek 26. Wymontowywanie modułu pamięci

Kroki

1. Zdejmij taśmę z mylaru, aby uzyskać dostęp do pamięci.

2. Rozciągnij palcami zaciski mocujące po obu stronach każdego gniazda modułu pamięci (DIMM1 lub DIMM2), aż moduł odskoczy.
OSTRZEŻENIE: Aby zapobiec uszkodzeniu modułu pamięci, należy go trzymać za brzegi. Nie należy dotykać

elementów ani metalowych styków modułu pamięci, ponieważ wyładowania elektrostatyczne (ESD) mogą spowodować
poważne uszkodzenie elementów. Więcej informacji na temat ochrony przed wyładowaniami elektrostatycznymi można
znaleźć wsekcji Ochrona przed wyładowaniami elektrostatycznymi.

3. Wyjmij moduł pamięci zgniazda (DIMM1 lub DIMM2) na płycie głównej.
UWAGA: Jeżeli na komputerze jest zainstalowany więcej niż jeden moduł pamięci, powtórz kroki 1i2.

Instalowanie modułu pamięci

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji modułu pamięci.

54 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 27. Instalowanie modułu pamięci

Kroki

1. Zdejmij taśmę zmylaru, aby uzyskać dostęp do gniazda modułu pamięci.

2. Dopasuj wgłębienie wmodule pamięci do zaczepu wgnieździe modułu pamięci (DIMM1 lub DIMM2).
OSTRZEŻENIE: Aby zapobiec uszkodzeniu modułu pamięci, należy go trzymać za brzegi. Nie należy dotykać

elementów ani metalowych styków modułu pamięci, ponieważ wyładowania elektrostatyczne (ESD) mogą spowodować
poważne uszkodzenie elementów. Więcej informacji na temat ochrony przed wyładowaniami elektrostatycznymi można
znaleźć wsekcji Ochrona przed wyładowaniami elektrostatycznymi.

3. Pewnie wsuń moduł pamięci do gniazda (DIMM1 lub DIMM2) pod kątem.

4. Dociśnij moduł pamięci, aby go osadzić (charakterystyczne kliknięcie).
UWAGA: Zaciski mocujące powracają do pozycji zamkniętej. Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci izainstaluj

go ponownie.

5. Przymocuj taśmę zmylaru, aby zasłonić gniazda modułów pamięci (DIMM1 i DIMM2).

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD M.2 2230 z gniazda SSD1

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 55

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230 zgniazda SSD1.

Rysunek 28. Wymontowywanie dysku SSD M.2 2230 z gniazda SSD1

Kroki

1. Wykręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

2. Wykręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do uchwytu na śruby dysku SSD.

3. Zdejmij osłonę termiczną zdysku SSD.

4. Wysuń i wyjmij dysk SSD z gniazda (SSD1).

Instalacja dysku SSD M.2 2230 w gnieździe SSD1

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230 wgnieździe SSD1.

56 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 29. Instalacja dysku SSD M.2 2230 w gnieździe SSD1

Kroki

1. Wyrównaj nacięcie na dysku SSD z wypustką w gnieździe dysku SSD (SSD1) na płycie głównej.

2. Wsuń dysk SSD do gniazda (SSD1) na płycie głównej.

3. Wsuń zaczep osłony termicznej dysku SSD do gniazda dysku SSD.

4. Dopasuj otwory na śruby wosłonie termicznej dysku SSD do otworów wpłycie głównej iuchwycie na śruby dysku SSD.

5. Wkręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

6. Wkręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do uchwytu na śruby dysku SSD.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie dysku SSD M.2 2230 z gniazda SSD2

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230 zgniazda SSD2.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 57

Rysunek 30. Wymontowywanie dysku SSD M.2 2230 z gniazda SSD2

Kroki

1. Wykręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

2. Wykręć śruby (M1,6x2,9) mocujące osłonę termiczną dysku SSD do zestawu podpórki na nadgarstek i klawiatury.

3. Zdejmij osłonę termiczną zdysku SSD.

4. Wysuń i wyjmij dysk SSD z gniazda (SSD2).

Instalacja dysku SSD M.2 2230 w gnieździe SSD2

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230 wgnieździe SSD2.

58 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 31. Instalacja dysku SSD M.2 2230 w gnieździe SSD2

Kroki

1. Wyrównaj nacięcie na dysku SSD z wypustką w gnieździe dysku SSD (SSD2) na płycie głównej.

2. Wsuń dysk SSD do gniazda (SSD2) na płycie głównej.

3. Wsuń zaczep osłony termicznej dysku SSD do gniazda dysku SSD.

4. Wyrównaj otwory na śruby wosłonie termicznej dysku SSD zotworami na płycie głównej orazwzestawie podpórki na nadgarstek

iklawiatury.

5. Wkręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

6. Wkręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta sieci bezprzewodowej

Wymontowywanie karty sieci bezprzewodowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci bezprzewodowej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 59

Rysunek 32. Wymontowywanie karty sieci bezprzewodowej

Kroki

1. Odklej taśmę z mylaru, aby uzyskać dostęp do karty bezprzewodowej.

2. Wykręć śrubę (M2x3) mocującą klamrę karty sieci bezprzewodowej do karty sieci bezprzewodowej oraz zestawu podpórki na

nadgarstek iklawiatury.

3. Zdejmij wspornik karty sieci bezprzewodowej zkarty sieci bezprzewodowej.

4. Odłącz kable antenowe od karty sieci bezprzewodowej.

5. Przesuń i wyjmij kartę sieci bezprzewodowej z gniazda (WLAN) pod kątem.

Instalowanie karty sieci bezprzewodowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty sieci bezprzewodowej.

60 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 33. Instalowanie karty sieci bezprzewodowej

Kroki

1. Podłącz kable antenowe do karty sieci bezprzewodowej.
UWAGA: Wtabeli poniżej przedstawiono schemat kolorów kabli antenowych karty sieci bezprzewodowej obsługiwanej

wkomputerze.

Tabela 27. Schemat kolorów kabli antenowych

Złącza na karcie sieci
bezprzewodowej

Główne Biały MAIN 2 △ (biały trójkąt)
Dodatkowe Czarny AUX 1 ▲ (czarny trójkąt)

2. Dopasuj wgłębienie na karcie sieci bezprzewodowej do zaczepu wgnieździe karty sieci bezprzewodowej (WLAN) iwsuń kartę

do gniazda pod kątem.

3. Dopasuj otwór na śrubę wklamrze karty sieci bezprzewodowej do otworu na śrubę wkarcie oraz wzestawie podpórki na

nadgarstek iklawiatury.

4. Wkręć śrubę (M2x3) mocującą klamrę karty sieci bezprzewodowej do karty sieci bezprzewodowej oraz zestawu podpórki na

nadgarstek iklawiatury.

Kolor kabla
antenowego

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 61

Oznaczenie etykiety

5. Zainstaluj taśmę z mylaru zakrywającą kartę sieci bezprzewodowej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania głośnika.

Rysunek 34. Wymontowywanie głośników

Kroki

1. Odłącz kabel głośników od złącza (SPK1) na karcie we/wy.

2. Wyjmij kabel głośników zprowadnic wzestawie podpórki na nadgarstek iklawiatury.

3. Wyjmij lewy iprawy głośnik razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie głośników

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

62 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji głośników.

Rysunek 35. Instalowanie głośników

Kroki

1. Umieść głośniki wgniazdach wzestawie podpórki na nadgarstek iklawiatury, korzystając zwypustek.
UWAGA: Upewnij się, że wypustki znajdują się całkowicie wgumowych pierścieniach na głośnikach.

2. Umieść kabel głośników wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

3. Podłącz kabel głośników do złącza (SPK1) na karcie we/wy.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 63

Wymontowywanie iinstalowanie modułów
wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części
wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te procedury były wykonywane przez przeszkolonych specjalistów ds.
napraw technicznych.

OSTRZEŻENIE: Gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany elementów FRU bez
upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Gniazdo zasilacza

Wymontowywanie gniazda zasilacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania gniazda zasilacza.

64 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 36. Wymontowywanie gniazda zasilacza

Kroki

1. Wykręć dwie śruby (M2x3) mocujące klamrę gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

2. Wyjmij klamrę gniazda zasilacza zzestawu podpórki na nadgarstek iklawiatury.

3. Odłącz kabel gniazda zasilacza od złącza (DCIN) na płycie głównej.

4. Wyjmij gniazdo zasilacza razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie gniazda zasilacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji gniazda zasilacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 65

Rysunek 37. Instalowanie gniazda zasilacza

Kroki

1. Podłącz kabel gniazda zasilacza do złącza (DCIN) na płycie głównej.

2. Umieść gniazdo zasilacza we wnęce w zestawie podpórki na nadgarstek.

3. Dopasuj otwory na śruby wklamrze gniazda zasilacza do otworów wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x3) mocujące klamrę gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wentylatora iradiatora

Wymontowywanie zestawu wentylatora iradiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci bezprzewodowej.

4. Wymontuj gniazdo zasilacza.

Informacje na temat zadania

OSTRZEŻENIE: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy
zaczekać aż wystarczająco ostygnie.

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze.

Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

66 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wentylatora iradiatora.

Rysunek 38. Wymontowywanie zestawu wentylatora iradiatora

Kroki

1. Otwórz zatrzask iodłącz kabel wyświetlacza od złącza (LCD1) na płycie głównej.

2. Wyjmij kabel wyświetlacza z prowadnic na zestawie wentylatora i radiatora.

3. Wyjmij kable antenowe z prowadnic na zestawie wentylatora i radiatora.

4. Odłącz kabel prawego wentylatora od złącza (FAN1) na płycie głównej.

5. Odłącz kabel lewego wentylatora od złącza (FAN2) na płycie głównej.

6. Wykręć sześć śrub (M2x4) mocujących zestaw wentylatora iradiatora do płyty głównej.

7. Wkolejności odwrotnej do wskazanej (12>11>10>9>8>7) wykręć sześć śrub (M2x4) mocujących zestaw wentylatora iradiatora

do płyty głównej.

8. Wkolejności odwrotnej do wskazanej (6>5>4>3>2>1) poluzuj sześć śrub mocujących zestaw wentylatora iradiatora do płyty

głównej.

9. Zdejmij zestaw wentylatora iradiatora zpłyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 67

Instalowanie zestawu wentylatora iradiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalowania zestawu wentylatora iradiatora.

Rysunek 39. Instalowanie zestawu wentylatora iradiatora

Kroki

1. Dopasuj otwory na śruby wzestawie wentylatora iradiatora do otworów wpłycie głównej.

2. Wkolejności wskazanej na radiatorze (1>2>3>4>5>6) dokręć sześć śrub mocujących zestaw wentylatora iradiatora do płyty

głównej.

3. We wskazanej kolejności (7>8>9>10>11>12) wkręć sześć śrub (M2x4) mocujących zestaw wentylatora i radiatora do płyty

głównej.

4. Podłącz kabel lewego wentylatora do złącza (FAN2) na płycie głównej.

68 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

5. Podłącz kabel prawego wentylatora do złącza (FAN1) na płycie głównej.

6. Umieść kable antenowe w prowadnicach na zestawie wentylatora i radiatora.

7. Umieść kabel wyświetlacza w prowadnicach na zestawie wentylatora i radiatora.

8. Podłącz kabel wyświetlacza do złącza (LCD1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

Kolejne kroki

1. Zainstaluj gniazdo zasilacza.

2. Zainstaluj kartę sieci bezprzewodowej.

3. Zainstaluj pokrywę dolną.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wspornik Type-C

Wymontowywanie klamry złącza Type-C

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamry złącza Type-C.

Rysunek 40. Wymontowywanie klamry złącza Type-C

Kroki

1. Wykręć trzy śruby (M2x4) mocujące klamrę złącza Type-C do zestawu podpórki na nadgarstek iklawiatury.

2. Zdejmij klamrę złącza Type-C zpłyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

Instalowanie klamry złącza Type-C

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji klamry złącza Type-C.

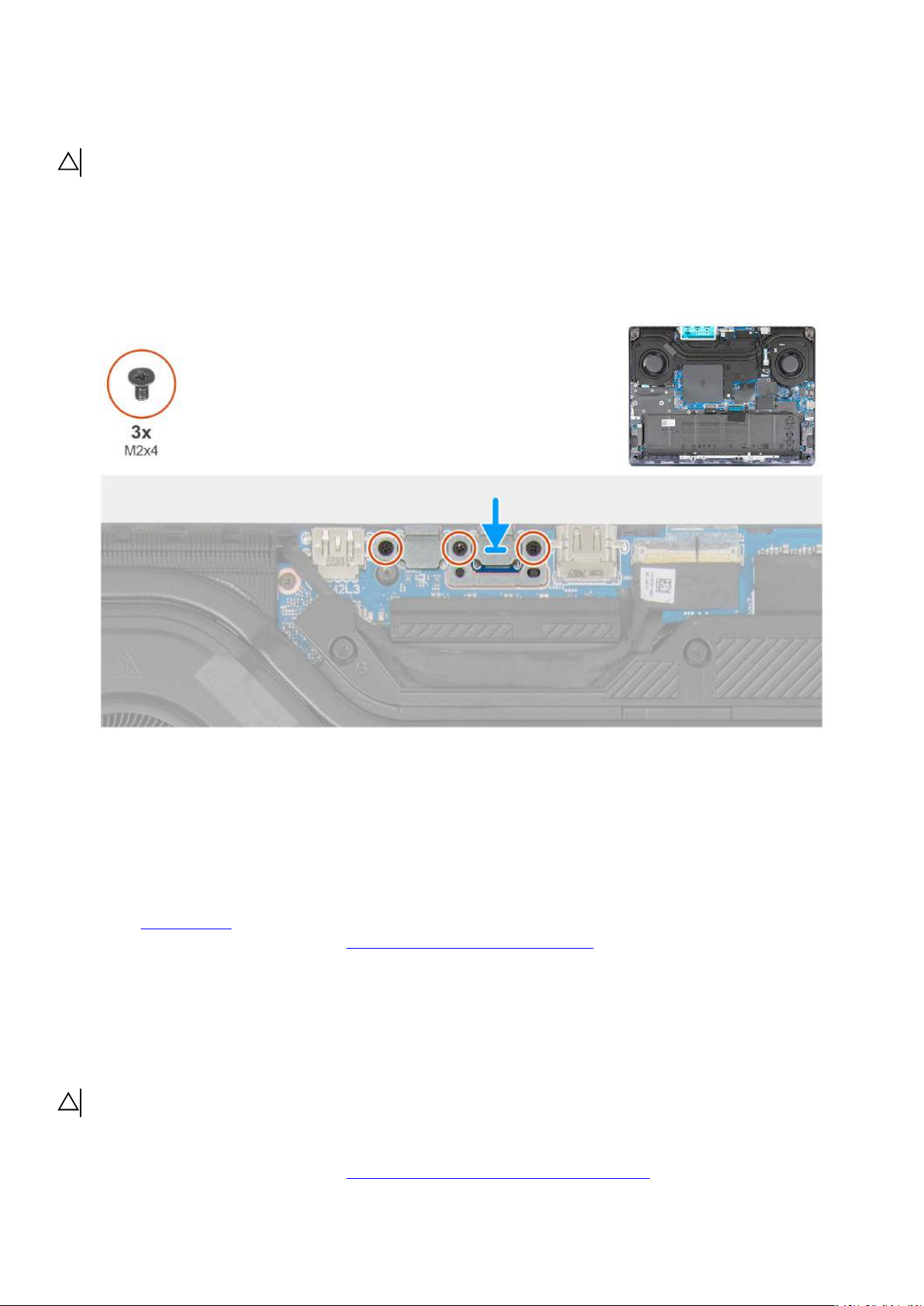

Rysunek 41. Instalowanie klamry złącza Type-C

Kroki

1. Używając wypustki, umieść klamrę portu Type-C na płycie głównej.

2. Dopasuj otwory na śruby wklamrze złącza Type-C do otworów wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć trzy śruby (M2x4) mocujące klamrę złącza Type-C do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Klamra baterii

Wymontowywanie klamer baterii 3-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamry baterii 3-ogniwowej.

UWAGA: Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień wmenu systemu BIOS. Przed wyjęciem baterii zaleca
się zanotowanie ustawień menu systemu BIOS.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamer baterii 3-ogniwowej.

Rysunek 42. Wymontowywanie klamer baterii 3-ogniwowej

Kroki

1. Wykręć cztery śruby (M2x2,5) mocujące klamry baterii do zestawu podpórki na nadgarstek iklawiatury.

2. Zdejmij klamry baterii zzestawu podpórki na nadgarstek iklawiatury.

Instalacja klamer baterii 3-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji kabli baterii 3-ogniwowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 71

Rysunek 43. Instalacja klamer baterii 3-ogniwowej

Kroki

1. Dopasuj otwory na śruby wklamrze A do otworów wzestawie podpórki na nadgarstek iklawiatury.

2. Wkręć dwie śruby (M2x2.5) mocujące klamrę do zestawu podpórki na nadgarstek i klawiatury.

3. Dopasuj otwory na śruby wklamrze B do otworów wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x2.5) mocujące klamrę do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie klamer baterii 6-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamry baterii 6-ogniwowej.

UWAGA: Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień wmenu systemu BIOS. Przed wyjęciem baterii zaleca
się zanotowanie ustawień menu systemu BIOS.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamer baterii 6-ogniwowej.

72 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 44. Wymontowywanie klamer baterii 6-ogniwowej

Kroki

1. Wykręć cztery śruby (M2x2,5) mocujące klamry baterii do zestawu podpórki na nadgarstek iklawiatury.

2. Zdejmij klamry baterii zzestawu podpórki na nadgarstek iklawiatury.

Instalacja klamer baterii 6-ogniwowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji kabli baterii 6-ogniwowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 73

Rysunek 45. Instalacja klamer baterii 6-ogniwowej

Kroki

1. Dopasuj otwory na śruby wklamrze A do otworów wzestawie podpórki na nadgarstek iklawiatury.

2. Wkręć dwie śruby (M2x2.5) mocujące klamrę do zestawu podpórki na nadgarstek i klawiatury.

3. Dopasuj otwory na śruby wklamrze B do otworów wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x2.5) mocujące klamrę do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Touchpad

Wymontowywanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj klamry baterii.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania touchpada.

74 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 46. Wymontowywanie touchpada

Kroki

1. Otwórz zatrzask iodłącz kabel touchpada od złącza (TPAD1) na płycie głównej.

2. Wykręć cztery śruby (M2x2) mocujące wspornik touchpada do zestawu podpórki na nadgarstek iklawiatury.

3. Zdejmij wspornik touchpada zzestawu podpórki na nadgarstek iklawiatury.

4. Wykręć cztery śruby (M2x2) mocujące touchpad do zestawu podpórki na nadgarstek iklawiatury.

5. Zdejmij touchpad zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji touchpada.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 75

Rysunek 47. Instalowanie touchpada

Kroki

1. Wsuń touchpad pod kątem do wnęki wzestawie podpórki na nadgarstek iklawiatury.

2. Odwróć komputer iotwórz wyświetlacz, aby upewnić się, że touchpad jest dokładnie wyrównany ze wszystkich stron.

3. Zamknij wyświetlacz i odwróć komputer spodem do góry.

4. Wkręć cztery śruby (M2x2) mocujące touchpad do zestawu podpórki na nadgarstek iklawiatury.

5. Dopasuj otwory na śruby we wsporniku touchpada do otworów wzestawie podpórki na nadgarstek iklawiatury.

6. Wkręć cztery śruby (M2x2) mocujące wspornik touchpada do zestawu podpórki na nadgarstek iklawiatury.

7. Podłącz kabel touchpada do złącza (TPAD1) na płycie głównej i zamknij zatrzask złącza, aby zamocować kabel.

Kolejne kroki

1. Zainstaluj klamry baterii.

2. Zainstaluj baterię.

3. Zainstaluj pokrywę dolną.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Przycisk zasilania ipłyta przycisku zasilania

Wymontowywanie przycisku zasilania ipłyty przycisku zasilania

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci bezprzewodowej.

4. Wymontuj gniazdo zasilacza.

5. Wykonaj punkty od 1 do 7 procedury Wymontowywanie płyty głównej.

76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Płyta systemowa może być usunięta jako zespół z wentylatorem i zestawem chłodzenia, aby zachować termiczne

połączenie między płytą systemową a wentylatorem i zestawem chłodzenia.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania ipłyty przycisku zasilania.

Rysunek 48. Wymontowywanie przycisku zasilania ipłyty przycisku zasilania

Kroki

1. Wykręć dwie śruby (M2x2) mocujące płytę przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

2. Otwórz zatrzask i odłącz kabel przycisku zasilania od złącza (PWR1) na płycie głównej.

3. Wyjmij płytę przycisku zasilania razem zkablem zzestawu klawiatury ipodpórki na nadgarstek.

4. Wykręć śrubę (M2x2) mocującą przycisk zasilania do zestawu podpórki na nadgarstek iklawiatury.

5. Zdejmij przycisk zasilania zzestawu podpórki na nadgarstek i klawiatury.

Instalacja przycisku zasilania ipłyty przycisku zasilania

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 77

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji przycisku zasilania ipłyty przycisku zasilania.

Rysunek 49. Instalacja przycisku zasilania ipłyty przycisku zasilania

Kroki

1. Wyrównaj iwsuń przycisk zasilania wgniazdo wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwór na śrubę wprzycisku zasilania do otworu wzestawie podpórki na nadgarstek i klawiatury.

3. Wkręć śrubę (M2x2) mocującą przycisk zasilania do zestawu podpórki na nadgarstek iklawiatury.

4. Dopasuj otwory na śruby w płycie przycisku zasilania do otworów w zestawie podpórki na nadgarstek i klawiatury.

5. Wkręć dwie śruby (M2x2) mocujące płytę przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

6. Przyklej kabel płyty przycisku zasilania do zestawu klawiatury ipodpórki na nadgarstek.

7. Podłącz kabel przycisku zasilania do złącza (PWR1) na płycie głównej.

Kolejne kroki

1. Wykonaj punkty od 4 do 10 procedury Instalacja płyty głównej.

78 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Płyta główna może być zainstalowana jako zespół z wentylatorem i układem chłodzenia, aby zachować termiczne

połączenie między płytą systemową a wentylatorem i układem chłodzenia.

2. Zainstaluj gniazdo zasilacza.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj pokrywę dolną.

5. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta główna

Wymontowywanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj moduły pamięci.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj gniazdo zasilacza.

8. Wymontuj zestaw wentylatora iradiatora.

9. Wymontuj klamrę złącza Type-C.

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 79

Rysunek 50. Złącza płyty głównej

1. Złącze kabla wyświetlacza (LCD1)

2. Złącze kabla gniazda zasilacza (DCIN)

3. Złącze kabla lewego wentylatora (FAN2)

4. Gniazdo karty sieci bezprzewodowej (WLAN1)

5. Gniazdo dysku SSD M2.2230 (SSD1)

6. Złącze kabla podświetlenia klawiatury (KBBL1)

7. Złącze kabla kontrolera klawiatury (KB)

8. Złącze kabla touchpada (TPAD1)

9. Złącze kabla baterii (BATT1)

10.Gniazdo dysku SSD M2.2230 (SSD2)

11. Gniazdo modułu pamięci (DIMM2)

12. Złącze kabla przycisku zasilania (PWR1)

13. Złącze kabla prawego wentylatora (FAN1)

14.Gniazdo modułu pamięci (DIMM1)

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty głównej.

80 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 51. Wymontowywanie płyty głównej

Rysunek 52. Wymontowywanie płyty głównej

Kroki

1. Otwórz zatrzask i odłącz kabel przycisku zasilania od złącza (PWR1) na płycie głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 81

2. Otwórz zatrzask iodłącz kabel touchpada od złącza (TPAD1) na płycie głównej.

3. Otwórz zatrzask iodłącz kabel kontrolera klawiatury od złącza (KB) na płycie głównej.

4. Otwórz zatrzask iodłącz kabel podświetlenia klawiatury od złącza (KBBL1) na płycie głównej.

5. Odłącz kabel głośników od złącza (SPK1) na karcie we/wy.

6. Wykręć dziesięć śrub (M2x3) mocujących zestaw płyty głównej do zestawu podpórki na nadgarstek iklawiatury.

7. Wyjmij zestaw płyty głównej zzestawu podpórki na nadgarstek iklawiatury, anastępnie go obróć.

8. Wymontuj płytę we/wy.

9. Po wykonaniu wszystkich powyższych kroków pozostanie płyta główna.

Instalowanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Rysunek 53. Złącza płyty głównej

1. Złącze kabla wyświetlacza (LCD1)

2. Złącze kabla gniazda zasilacza (DCIN)

3. Złącze kabla lewego wentylatora (FAN2)

4. Gniazdo karty sieci bezprzewodowej (WLAN1)

82 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

5. Gniazdo dysku SSD M2.2230 (SSD1)

6. Złącze kabla podświetlenia klawiatury (KBBL1)

7. Złącze kabla kontrolera klawiatury (KB)

8. Złącze kabla touchpada (TPAD1)

9. Złącze kabla baterii (BATT1)

10.Gniazdo dysku SSD M2.2230 (SSD2)

11. Gniazdo modułu pamięci (DIMM2)

12. Złącze kabla przycisku zasilania (PWR1)

13. Złącze kabla prawego wentylatora (FAN1)

14.Gniazdo modułu pamięci (DIMM1)

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty głównej.

Rysunek 54. Instalowanie płyty głównej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 83

Rysunek 55. Instalowanie płyty głównej

Kroki

1. Odwróć płytę główną.

2. Zainstaluj płytę we/wy.

3. Odwróć zestaw płyty głównej.

4. Umieść zestaw płyty głównej na zestawie podpórki na nadgarstek iklawiatury, dopasowując go do wypustek.

5. Wkręć dziesięć śrub (M2x3) mocujących płytę główną do zestawu podpórki na nadgarstek i klawiatury.

6. Podłącz kabel głośników do złącza (SPK1) na karcie we/wy.

7. Podłącz kabel podświetlenia klawiatury do złącza (KBBL1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

8. Podłącz kabel kontrolera klawiatury do złącza (KB) na płycie głównej izamknij zatrzask, aby zamocować kabel.

9. Podłącz kabel touchpada do złącza (TPAD1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

10.Podłącz kabel przycisku zasilania do złącza (PWR1) na płycie głównej i zamknij zatrzask, aby zamocować kabel.

Kolejne kroki

1. Zainstaluj klamrę złącza Type-C.

2. Zainstaluj zestaw wentylatora iradiatora.

3. Zainstaluj gniazdo zasilacza.

4. Zainstaluj kartę sieci bezprzewodowej.

5. Zainstaluj dysk SSD.

6. Zainstaluj moduły pamięci.

7. Zainstaluj baterię.

8. Zainstaluj pokrywę dolną.

9. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta we/wy

Wymontowywanie płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj moduły pamięci.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

84 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

7. Wymontuj gniazdo zasilacza.

8. Wymontuj klamrę złącza Type-C.

9. Wykonaj punkty od 1 do 7 procedury Wymontowywanie płyty głównej.

UWAGA: Płyta systemowa może być usunięta jako zespół z wentylatorem i zestawem chłodzenia, aby zachować termiczne

połączenie między płytą systemową a wentylatorem i zestawem chłodzenia.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania płyty we/wy.

Rysunek 56. Wymontowywanie płyty we/wy

Kroki

1. Wyjmij zestaw płyty głównej zzestawu podpórki na nadgarstek iklawiatury, anastępnie go obróć.

2. Wykręć dwie śruby (M2x2) mocujące płytę we/wy do płyty głównej.

3. Wyjmij płytę we/wy zpłyty głównej.

Instalowanie płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty we/wy.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 85

Rysunek 57. Instalowanie płyty we/wy

Kroki

1. Dopasuj otwory na śruby w karcie we/wy do otworów w płycie głównej.

2. Wkręć dwie śruby (M2x2) mocujące płytę we/wy do płyty głównej.

3. Wyjmij zestaw płyty głównej igo odwróć.

Kolejne kroki

1. Wykonaj punkty od 4 do 10 procedury Instalacja płyty głównej.

UWAGA: Płyta główna może być zainstalowana jako zespół z wentylatorem i układem chłodzenia, aby zachować termiczne

połączenie między płytą systemową a wentylatorem i układem chłodzenia.

2. Zainstaluj gniazdo zasilacza.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj moduły pamięci.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Pokrywa tylna

Wymontowywanie pokrywy tylnej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

86 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania pokrywy tylnej.

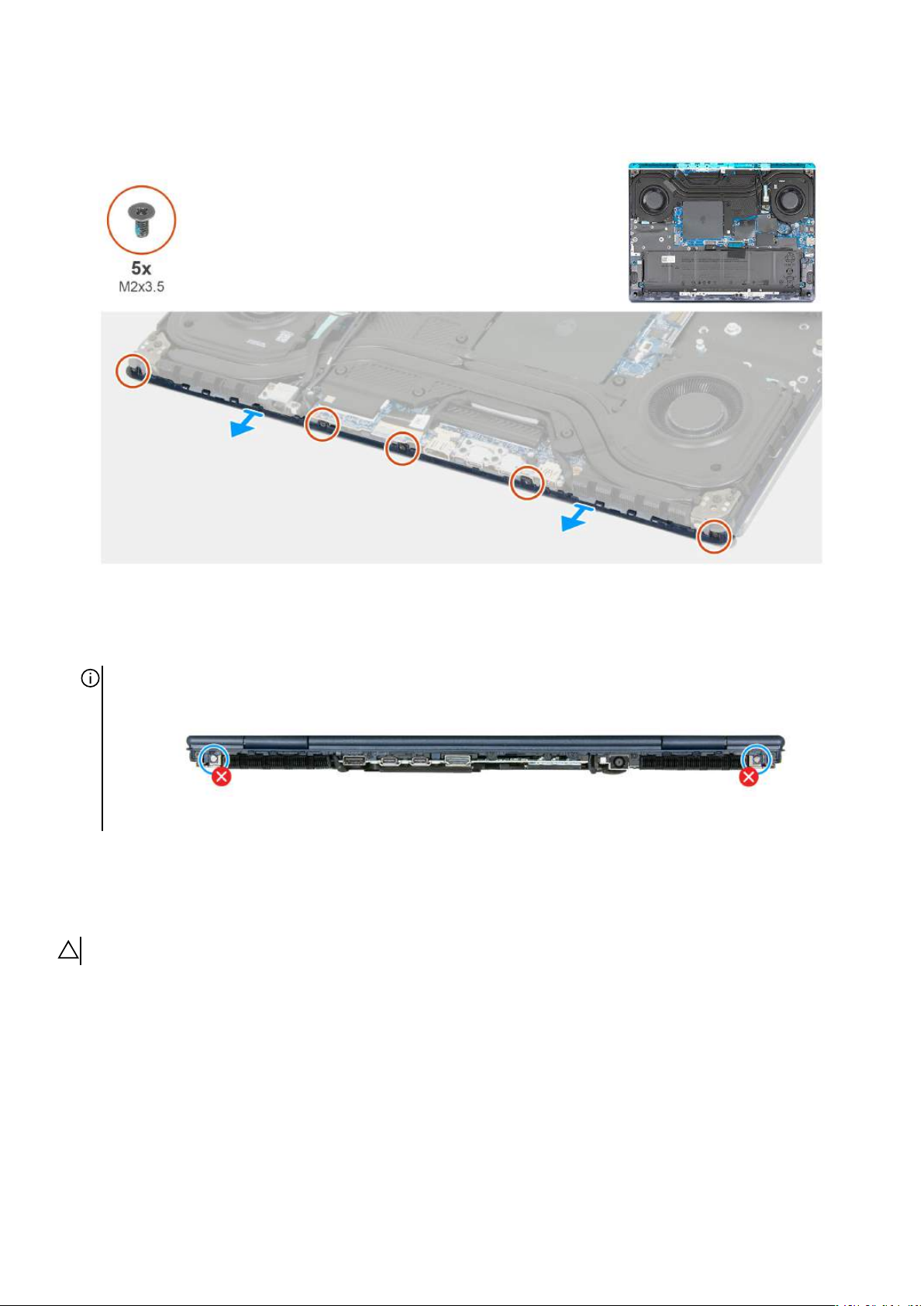

Rysunek 58. Wymontowywanie pokrywy tylnej

Kroki

1. Wykręć pięć śrub (M2x3,5) mocujących pokrywę tylną do zestawu podpórki na nadgarstek iklawiatury.
UWAGA: Nie wykręcaj dwóch srebrnych śrub mocujących zestaw wyświetlacza do zestawu podpórki na nadgarstek

iklawiatury.

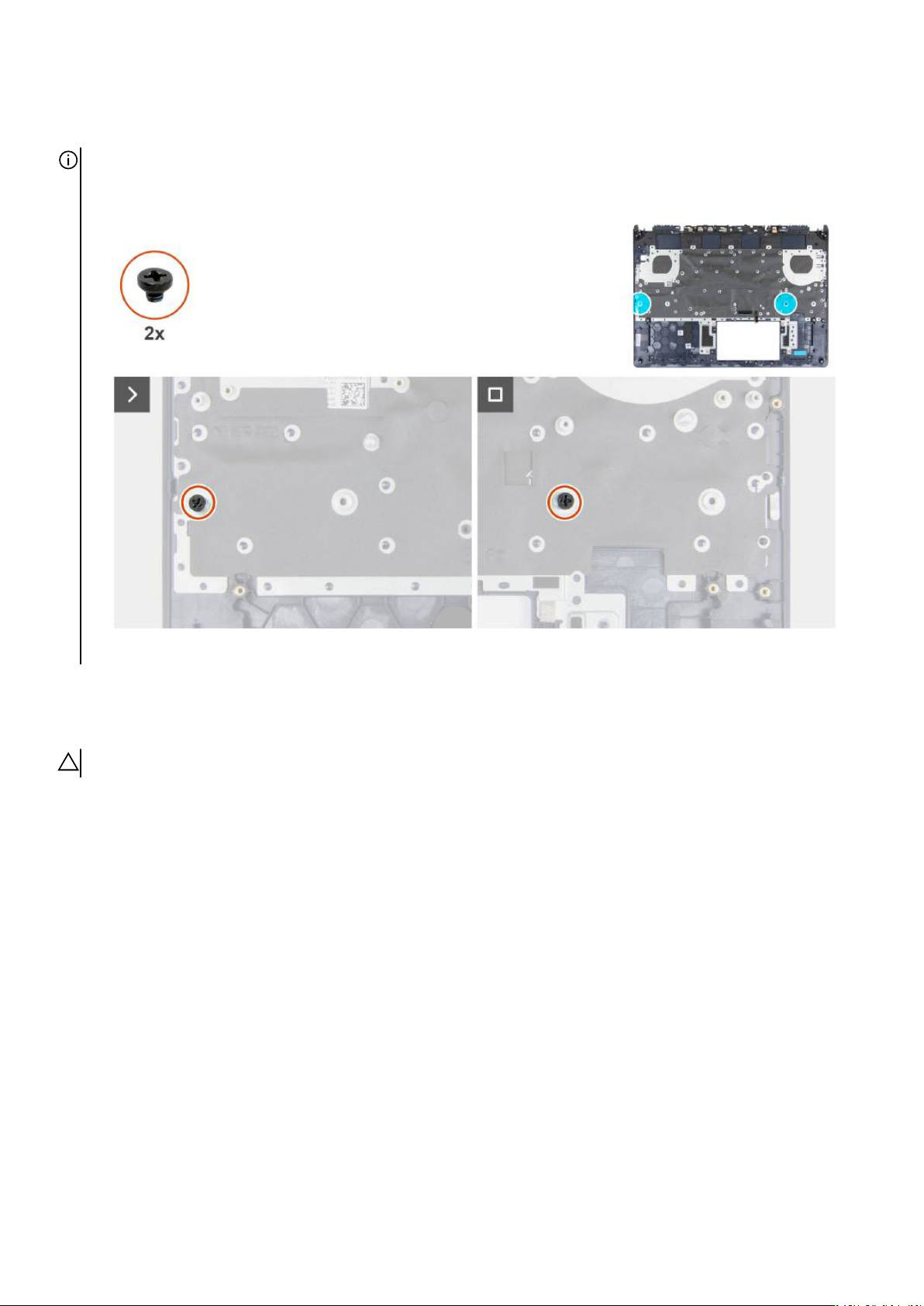

Rysunek 59. Śruby, których nie należy wykręcać

2. Zdejmij pokrywę tylną z zestawu podpórki na nadgarstek iklawiatury.

Instalowanie pokrywy tylnej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji pokrywy tylnej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 87

Rysunek 60. Instalowanie pokrywy tylnej

Kroki

1. Dopasuj otwory na śruby wpokrywie tylnej do otworów wzestawie klawiatury ipodpórki na nadgarstek.

2. Wkręć pięć śrub (M2x3,5) mocujących pokrywę tylną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Listwa środkowa

Wymontowywanie listwy środkowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Zdejmij pokrywę tylną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania listwy środkowej.

88 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 61. Wymontowywanie listwy środkowej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 89

Rysunek 62. Wymontowywanie listwy środkowej

Kroki

1. Połóż matę ochronną ESD na czystej i płaskiej powierzchni.

2. Otwórz pokrywę wyświetlacza i umieść komputer pionowo w konfiguracji namiotu na macie chroniącej przed wyładowaniami

elektrostatycznymi.

3. Wykręć dwie śruby (M2x3,5) mocujące listwę środkową do zestawu podpórki na nadgarstek i klawiatury.

4. Naciśnij palcem miejsce wskazane nad gniazdem zasilacza.

5. Włóż rysik do szczeliny utworzonej we wskazanym miejscu, aby zwolnić hak zabezpieczający.

6. Delikatnie podważ środkowy pałąk, aby go odsunąć od zestawu podpórki na nadgarstek i klawiatury.

7. Zdejmij listwę środkową z zestawu podpórki na nadgarstek iklawiatury.

8. Zamknij pokrywę wyświetlacza i umieść komputer pokrywą skierowaną w dół na czystej, płaskiej powierzchni.

Instalacja listwy środkowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalowania listwy środkowej.

90 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 63. Instalacja listwy środkowej

Rysunek 64. Instalacja listwy środkowej

Kroki

1. Połóż matę ochronną ESD na czystej i płaskiej powierzchni.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 91

2. Otwórz pokrywę wyświetlacza i umieść komputer pionowo w konfiguracji namiotu na macie chroniącej przed wyładowaniami

elektrostatycznymi.

3. Wciśnij listwę środkową na miejsce wzestawie podpórki na nadgarstek iklawiatury.
UWAGA: Dopasuj otwory na śruby w listwie środkowej do otworów wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x2,5) mocujące listwę środkową do zestawu podpórki na nadgarstek i klawiatury.

5. Zamknij pokrywę wyświetlacza i umieść komputer pokrywą skierowaną w dół na czystej, płaskiej powierzchni.

Kolejne kroki

1. Zainstaluj pokrywę tylną.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj kartę sieci bezprzewodowej.

4. Zdejmij pokrywę tylną.

5. Wymontuj listwę środkową.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

92 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 65. Wymontowywanie zestawu wyświetlacza

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 93

Rysunek 66. Wymontowywanie zestawu wyświetlacza

Kroki

1. Otwórz zatrzask iodłącz kabel wyświetlacza od złącza (LCD1) na płycie głównej.

2. Wyjmij kabel wyświetlacza zprowadnic na zestawie podpórki na nadgarstek iklawiatury.

3. Wyjmij kable antenowe z prowadnic na zestawie wentylatora i radiatora.

4. Odwróć komputer tylną stroną do siebie.

5. Wyjmij kabel wyświetlacza z prowadnicy pod portem adaptera portu.

6. Wyjmij kable antenowe zprowadnicy w pobliżu pokrywy prawego zawiasu.

7. Rozłóż zestaw wyświetlacza pod kątem 90 stopni iumieść komputer na krawędzi stołu.

8. Wykręć dwie śruby (M2,5x5) mocujące prawy zawias do zestawu podpórki na nadgarstek iklawiatury.

9. Wykręć dwie śruby (M2,5x5) mocujące lewy zawias do zestawu podpórki na nadgarstek i klawiatury.

10.Wysuń zestaw wyświetlacza zzestawu podpórki na nadgarstek iklawiatury.

11. Po wykonaniu wszystkich powyższych czynności pozostaje zestaw wyświetlacza.
UWAGA: Zestaw wyświetlacza jest zestawem HUD (Hinge-Up Design), którego nie można jeszcze bardziej zdemontować.

Jeśli elementy zestawu wyświetlacza działają nieprawidłowo iwymagana jest ich wymiana, należy wymienić cały zestaw.

94 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 67. Zestaw wyświetlacza

Instalowanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 95

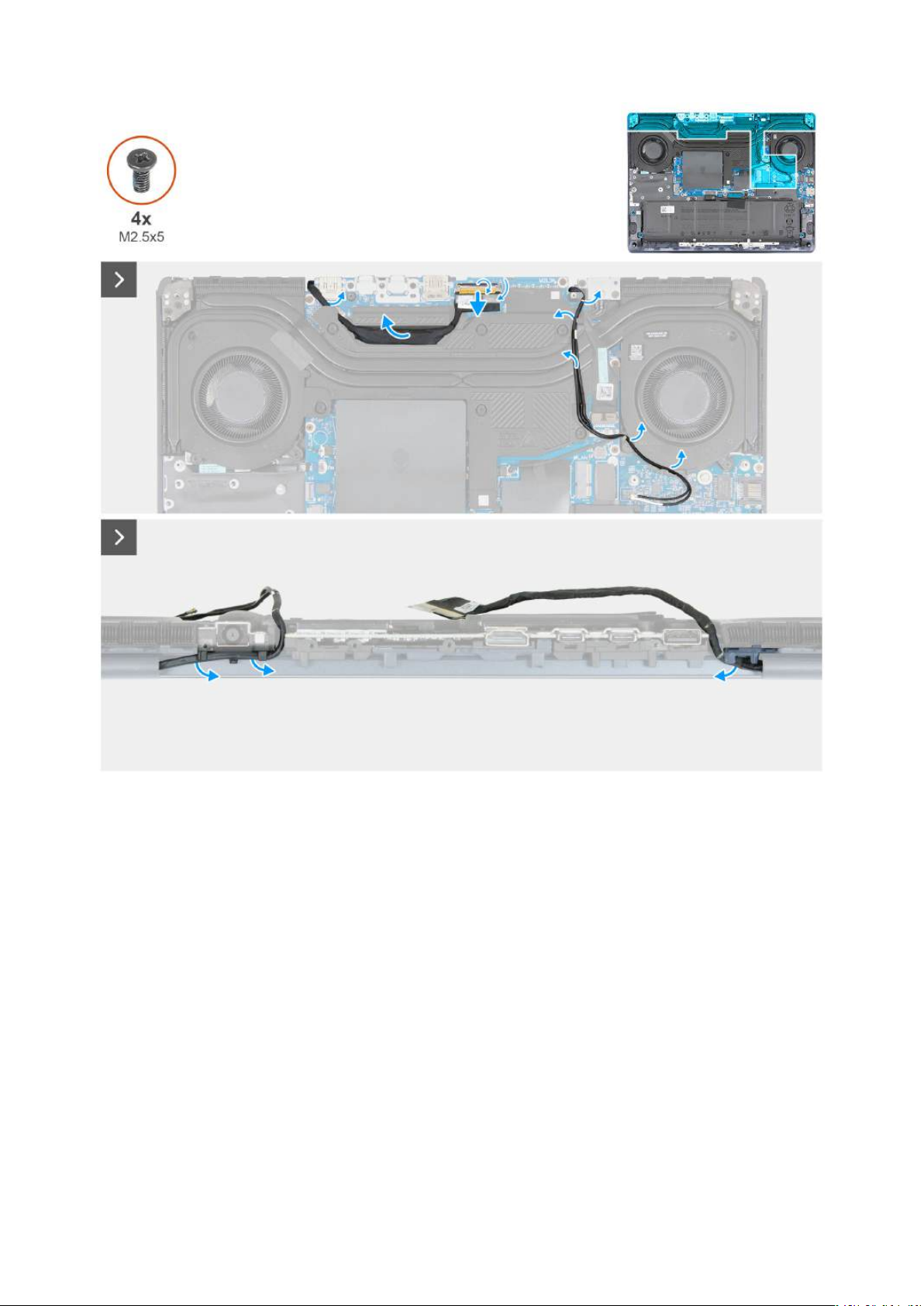

Rysunek 68. Instalowanie zestawu wyświetlacza

96 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 69. Instalowanie zestawu wyświetlacza

Kroki

1. Umieść zestaw podpórki na nadgarstek iklawiatury na krawędzi stołu.

2. Otwórz zawiasy zestawu wyświetlacza pod kątem 90 stopni.

3. Dopasuj otwory na śruby wzawiasach wyświetlacza do otworów wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć cztery śruby (M2,5x5) mocujące zawiasy wyświetlacza do zestawu klawiatury ipodpórki na nadgarstek.

5. Zamknij zestaw wyświetlacza i odwróć komputer tylną stroną do siebie.

6. Umieść kable antenowe wprowadnicach w pobliżu pokrywy prawego zawiasu.

7. Umieść kabel wyświetlacza w prowadnicach pod gniazdem zasilacza.

8. Umieść kabel wyświetlacza w prowadnicach na zestawie wentylatora i radiatora.

9. Umieść kable antenowe w prowadnicach na zestawie wentylatora i radiatora.

10.Podłącz kabel wyświetlacza do złącza (LCD1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

Kolejne kroki

1. Zainstaluj listwę środkową.

2. Zainstaluj pokrywę tylną.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj pokrywę dolną.

5. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 97

Zestaw klawiatury i podpórki na nadgarstek

Wymontowywanie zestawu podparcia dłoni iklawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj moduły pamięci.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj gniazdo zasilacza.

8. Wymontuj klamrę złącza Type-C.

9. Wymontuj płytę główną.

UWAGA: Płyta systemowa może być usunięta jako zespół z wentylatorem i zestawem chłodzenia, aby zachować termiczne

połączenie między płytą systemową a wentylatorem i zestawem chłodzenia.

10.Wymontuj przycisk zasilania ipłytę przycisku zasilania.

11. Wymontuj touchpad.

12. Wymontuj zestaw wyświetlacza.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania zestawu podpórki na nadgarstek iklawiatury.

Rysunek 70. Wymontowywanie zestawu podparcia dłoni iklawiatury

98 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

Po wykonaniu czynności wstępnych pozostanie zestaw podpórki na nadgarstek iklawiatury.

UWAGA: Przed zamontowaniem nowego zestawu podpórki na nadgarstek iklawiatury należy usunąć dwa uchwyty dysków
SSD ze starego zestawu podpórki na nadgarstek iklawiatury. Te uchwyty dysków SSD należy zamontować nanowym zestawie
podpórki na nadgarstek iklawiatury.

Rysunek 71. Wymontowywanie uchwytów na śruby dysku SSD

Instalowanie zestawu podpórki na nadgarstek iklawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu podpórki na nadgarstek i klawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 99

Rysunek 72. Wkręcanie uchwytów na śruby dysku SSD

Rysunek 73. Instalowanie zestawu podpórki na nadgarstek iklawiatury

Kroki

1. Przełóż uchwyty dysków SSD ze starego zestawu podpórki na nadgarstek iklawiatury do nowego zestawu.

2. Umieść zestaw podpórki na nadgarstek iklawiatury na płaskiej, czystej powierzchni iwykonaj następujące czynności, aby go

zainstalować.

100 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
