Dell 7700HD User Manual [in]

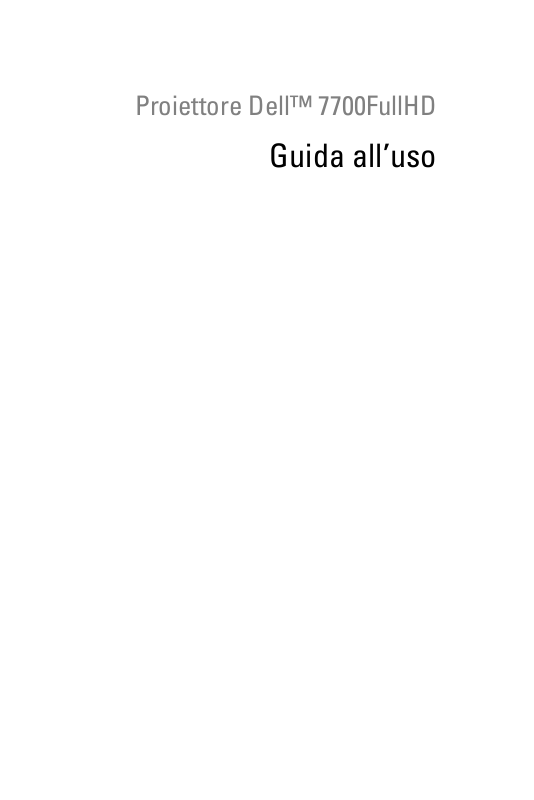

Proiettore Dell™ 7700FullHD

Guida all’uso

Note, richiami all’Attenzione e Avvisi

NOTA: UNA NOTA segnala informazioni importanti che aiutano a fare un migliore utilizzo del proprio computer.

ATTENZIONE: Un richiamo all’ATTENZIONE indica potenziali danni all’hardware o la perdita dei dati se non sono seguite le istruzioni.

AVVISO: Un avviso all’ATTENZIONE segnala il potenziale di danni alle proprietà, di lesioni personali o di morte.

____________________

Le informazioni contenute nel presente documento sono soggette a modifiche senza preavviso.

© 2012 Dell Inc. Tutti i diritti riservati.

È severamente vietata la riproduzione di questi materiali, con qualsiasi strumento, senza l’autorizzazione scritta di Dell Inc.

Marchi utilizzati in questo testo: Dell ed il logo DELL sono marchi commerciali della

Dell Inc.; DLP ed il logo DLP sono marchi della TEXAS INSTRUMENTS INCORPORATED; Microsoft e Windows sono marchi o marchi registrati della

Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Altri marchi di fabbrica e nomi commerciali possono essere utilizzati in questo documento sia in riferimento alle aziende che rivendicano il marchio e i nomi sia in riferimento ai prodotti stessi. Dell Inc. nega qualsiasi partecipazione di proprietà relativa a marchi di fabbrica e nomi commerciali diversi da quelli di sua proprietà.

Modello 7700FullHD

Marzo 2012 Revisione A00

Contenuti

1	Descrizione del proiettore Dell . . . . . . . .	7
	Informazioni sul proiettore . . . . . . . . . . . . .	. 8
2	Collegamento del proiettore . . . . . . . . . .	10
	Installazione del dongle wireless optional . . . . .	11
	Collegamento al computer . . . . . . . . . . . . . . . .	12
	Collegamento ad un computer mediante	12
	cavo VGA . . . . . . . . . . . . . . . . . . . . . .
	Collegamento al monitor con cavi VGA . . . . . . .	13
	Collegamento del computer usando
	il cavo RS232 . . . . . . . . . . . . . . . . . . . .	14
	Collegamento del computer usando
	il cavo USB . . . . . . . . . . . . . . . . . . . . .	15
	Collegamento al computer usando il dongle
	wireless (optional) . . . . . . . . . . . . . . . . .	16
	Collegamento a un lettore DVD . . . . . . . . . . . . .	17
	Collegamento di un lettore DVD usando	17
	un cavo S-Video . . . . . . . . . . . . . . . . . . .
	Collegamento ad un lettore DVD mediante
	cavo video composito . . . . . . . . . . . . . . . .	18
	Collegamento ad un lettore DVD mediante
	cavo video component . . . . . . . . . . . . . . .	19
	Collegamento di un lettore DVD usando
	un cavo video a componenti 3 RCA . . . . . . . . .	20
	Collegamento ad un lettore DVD mediante
	cavo HDMI . . . . . . . . . . . . . . . . . . . . .	21

Contenuti 3

Collegamento alla rete locale . . . . . . . . . . . . . .	22
Per proiettare un’immagine e controllare
il proiettore collegato alla rete usando	22
il cavo RJ45. . . . . . . . . . . . . . . . . . . . .
Opzioni di installazione professionali:
Installazione di uno schermo automatico . . . . .	23
Collegamento ad una scatola di comando
RS232 commerciale . . . . . . . . . . . . . . . .	24

3 Uso del proiettore . . . . . . . . . . . . . . . . . .	25
Accensione del proiettore . . . . . . . . . . . . . . . .	25
Spegnimento del proiettore . . . . . . . . . . . . . . .	25
Regolazione dell’immagine proiettata . . . . . . . . .	26
Regolazione dell’altezza del proiettore . . . . . . .	26
Abbassare l’altezza del proiettore . . . . . . . . .	26
Regolazione della messa a fuoco del proiettore . . . .	27
Regolazione delle dimensioni dell’immagine . . . . .	28
Uso del pannello di controllo . . . . . . . . . . . . . .	30
Utilizzo del telecomando . . . . . . . . . . . . . . . .	32
Inserimento delle batterie del telecomando . . . . . .	35
Distanza operativa del telecomando . . . . . . . . . .	36
Utilizzo dell’OSD . . . . . . . . . . . . . . . . . . . . .	37
ORIGINE D’INPUT . . . . . . . . . . . . . . . . .	37
Regolazione auto . . . . . . . . . . . . . . . . . .	38
Lumin./Contr. . . . . . . . . . . . . . . . . . . . .	39
Mod. Video . . . . . . . . . . . . . . . . . . . . .	39
VOLUME . . . . . . . . . . . . . . . . . . . . . .	40

4 Contenuti

Ingresso audio . . . . . . . . . . . . . . . . . . .	40
Impostazioni avanzate . . . . . . . . . . . . . . .	40
LINGUA . . . . . . . . . . . . . . . . . . . . . . .	54
GUIDA . . . . . . . . . . . . . . . . . . . . . . . .	54
Installazione della rete wireless . . . . . . . . . . . .	55
Abilitare la funzione Wireless sul proiettore . . . .	56
Installazione del software applicativo Wireless
sul computer . . . . . . . . . . . . . . . . . . . .	58
Avvio dell’applicazione Wireless . . . . . . . . . .	61
Installazione di PtG (Presentation to Go) . . . . . . . .	65
Visualizzatore PtG . . . . . . . . . . . . . . . . . .	66
Visualizzatore foto . . . . . . . . . . . . . . . . .	66
Introduzione alla funzione PtG/Foto . . . . . . . .	67
Descrizione di PtG . . . . . . . . . . . . . . . . .	67
Descrizione Foto . . . . . . . . . . . . . . . . . .	68
Introduzione ai tasti . . . . . . . . . . . . . . . . .	68
Installazione del software applicativo
PtG Converter sul computer . . . . . . . . . . . .	69
Uso di PtG Converter . . . . . . . . . . . . . . . .	70
Installazione di Audio Projection . . . . . . . . . . . .	71
Abilitare la funzione Wireless o LAN sul	72
proiettore . . . . . . . . . . . . . . . . . . . . . .
Installazione del software applicativo Wireless
sul computer . . . . . . . . . . . . . . . . . . . .	73
Avvio dell’applicazione Wireless . . . . . . . . . .	74
Accesso . . . . . . . . . . . . . . . . . . . . . . .	75
Installazione di Trasmissione video . . . . . . . . . . .	76
Formati supportati per la trasmissione video . . . . 76
Abilitare la funzione Wireless o LAN sul	77
proiettore . . . . . . . . . . . . . . . . . . . . . .

Contenuti 5

Installare il software applicativo
Dell Wireless sul computer . . . . . . . . . . . .	77
Avvio dell’applicazione Wireless . . . . . . . . . .	77
Entra . . . . . . . . . . . . . . . . . . . . . . . .	77
Gestione del proiettore usando la Gestione web . . . .	78
Configurazione dell’impostazione di rete . . . . .	78
Accesso a Web Management . . . . . . . . . . .	78
Creare Application Token . . . . . . . . . . . . . . . .	99

4Risoluzione dei problemi del

proiettore . . . . . . . . . . . . . . . . . . . . . . . 101

Segnali guida . . . . . . . . . . . . . . . . . . . . . . 105

Sostituzione della lampada . . . . . . . . . . . . . . . 106

5Specifiche tecniche . . . . . . . . . . . . . . . 108

6Contattare Dell . . . . . . . . . . . . . . . . . . . 115

7Appendice: Glossario . . . . . . . . . . . . . . 116

6 Contenuti

1

Descrizione del proiettore Dell

Il proiettore viene fornito con gli elementi indicati di seguito. Assicurarsi che la fornitura sia completa e rivolgersi a Dell™ se manca qualcosa.

Contenuto della confezione

Cavo di alimentazione Cavo VGA da 1,8 m (VGA-VGA)

Cavo USB 1,8 m (USB-A a USB-B)

Telecomando

CD Guida all’uso e documentazione	Batterie AAA (2)
Informacion Importante

Dell 7700FullHD	Projector
		Guide
QuickSetup

DOCOMENTATION

oduct

Dell	Projectors
Information		Guide

AAA

Descrizione del proiettore Dell		7

Informazioni sul proiettore

Veduta superiore

Veduta inferiore

2	1		11	9
		202.50
				7
	180.50
3	73.50
	8.65
6
4		55.00	55.00
5	10	8		10

1	Pannello di controllo
2	Ricevitori IR
3	Ghiera di messa a fuoco
4	Obiettivo
5	Pulsante di elevazione per regolazione altezza
6	Coperchio obiettivo
7	Fori per montaggio a soffitto: Foro per vite M3 x 6,5 mm di profondità.
	Coppia raccomandata <8 kgf-cm
8	Foro di aggancio treppiede: dado di inserimento 1/4"*20 UNC
9	Coperchio lampada
10	Rotella di regolazione dell’inclinazione
11	Piedino di elevazione

ATTENZIONE: Istruzioni per la sicurezza

1 Non usare il proiettore accanto ad apparecchi che generano molto calore.

2 Non usare il proiettore in aree dove è presente molta polvere. La polvere può provocare guasti al sistema ed il proiettore si spegnerà automaticamente.

3 Accertarsi che il proiettore sia montato in un’area ben ventilata. 4 Non bloccare le prese d’aria e le aperture del proiettore.

5 Assicurarsi che il proiettore funzioni a temperatura ambiente (compresa tra 5° C e 35° C).

8 Descrizione del proiettore Dell

6 Non toccare la presa di ventilazione in quanto potrebbe essere estremamente calda all’accensione del proiettore o subito dopo averlo spento.

7 Non guardare l’obiettivo con il proiettore acceso per evitare lesioni agli occhi.

8 Non posizionare alcun oggetto in prossimità o davanti al proiettore e non coprire l’obiettivo quando il proiettore è acceso in quanto il calore potrebbe fondere o bruciare l’oggetto.

9 Non usare il proiettore wireless vicino a persone con pacemaker cardiaco. 10 Non usare il proiettore wireless vicino ad attrezzature mediche.

11 Non usare il proiettore wireless vicino a forni microonde.

NOTA:

•Non tentare di montare il proiettore al soffitto da soli. L’installazione deve essere eseguita da un tecnico qualificato.

•Kit consigliato per il montaggio a soffitto del proiettore (P/N: C3505). Per altre informazioni fare riferimento al sito del supporto Dell all’indirizzo: support.dell.com.

•Fare riferimento alle Informazioni sulla sicurezza, in dotazione al proiettore, per altre informazioni.

•Il proiettore 7700FullHD può essere usato solo in interni.

Descrizione del proiettore Dell		9

2

Collegamento del proiettore

1	2 3 4		5	6	7	8	9 10 11
	19	18	17	16 15		14	13	12

1	Connettore WiFi USB (tipo A)	11	Connettore uscita +12 V DC
2	Connettore USB tipo B per	12	Fessura di sicurezza per cavi
	display USB
3	Connettore USB tipo A per	13	Connettore ingresso video a
	visualizzatore USB		componenti
4	Connettore RJ45	14	Connettore cavo d’alimentazione
5	Connettore S-video	15	Connettore uscita VGA-A (loop
			through monitor)
6	Connettore video composito	16	Connettore ingresso VGA-B
			(D-sub)
7	Connettore RS232 (D-sub)	17	Connettore ingresso VGA-A
			(D-sub)
8	Connettore USB mini (di tipo B)	18	Connettore HDMI-B
	per il telecomando
9	Connettore uscita audio	19	Connettore HDMI-A
10	Connettore di ingresso audio

10 Collegamento del proiettore

ATTENZIONE: Attenersi alle istruzioni per la sicurezza prima di iniziare una qualsiasi delle procedure di questa sezione, come descritto a pagina 8.

Installazione del dongle wireless optional

Sul proiettore deve essere installato un dongle wireless se si vuole utilizzare l’opzione rete wireless. Fare riferimento a "Installazione della rete wireless" a pagina 55. Il dongle wireless non è fornito in dotazione al proiettore. Può essere acquistato sul sito Dell all’indirizzo www.dell.com.

1 Svitare e togliere la copertura wireless.

2 Collegare il dongle wireless.

3 Rimettere la copertura wireless.

Collegamento del proiettore		11

Collegamento al computer

Collegamento ad un computer mediante cavo VGA

2 3

1

1	Cavo d’alimentazione
2	Cavo VGA a VGA
3	Cavo USB-A a USB-B mini

NOTA: Il cavo USB mini deve essere collegato se si vuole usare la funzione Pagina su e Pagina giù del telecomando.

NOTA: Il cavo USB mini non è fornito in dotazione al proiettore. Sul sito Dell, all’indirizzo www.dell.com, si può acquistare il cavo Mini USB.

12 Collegamento del proiettore

Collegamento al monitor con cavi VGA

1

2

2

1	Cavo d’alimentazione
2	Cavo VGA a VGA

NOTA: Con il proiettore viene consegnato un solo cavo VGA. Sul sito Dell, all’indirizzo www.dell.com, si può acquistare un altro cavo VGA.

Collegamento del proiettore		13

Collegamento del computer usando il cavo RS232

1

2

1		Cavo d’alimentazione
2		Cavo RS232 (femmina 9 pin D-sub a
		swap femmina pin 2-3)
	NOTA: Il cavo RS232 (femmina 9 pin D-sub a swap femmina pin 2-3) non è
		fornito in dotazione al proiettore. Per il cavo e per il software del telecomando
		RS232, chiedere ad un installatore professionista.

14 Collegamento del proiettore

Collegamento del computer usando il cavo USB

1

2

1Cavo d’alimentazione

2Cavo da USB-A a USB-B

NOTA: Plug and Play. Un solo cavo USB è fornito in dotazione al proiettore. Un cavo USB supplementare può essere acquistato sul sito Dell all’indirizzo www.dell.com.

Collegamento del proiettore		15

Collegamento al computer usando il dongle wireless (optional)

NOTA: Il computer deve essere attrezzato con un connettore wireless e configurato in modo appropriato per rilevare un’altra connessione wireless. Fare riferimento alla documentazione del computer per informazioni su come configurare una connessione wireless.

NOTA: Sul proiettore deve essere installato un dongle wireless se si vuole utilizzare l’opzione rete wireless. Fare riferimento a "Installazione della rete wireless" a pagina 55.

16 Collegamento del proiettore

Collegamento a un lettore DVD

Collegamento di un lettore DVD usando un cavo S-Video

1

2

1	Cavo d’alimentazione
2	Cavo S-Video

NOTA: Il cavo S-Video non è fornito in dotazione al proiettore. Sul sito Dell, all’indirizzo www.dell.com, si può acquistare il cavo di prolunga S-Video (50 ft/100 ft).

Collegamento del proiettore		17

Collegamento ad un lettore DVD mediante cavo video composito

1

2

1Cavo d’alimentazione

2Cavo video composito

NOTA: Il cavo video composito non viene consegnato con il proiettore. Sul sito Dell, all’indirizzo www.dell.com, si può acquistare il cavo di prolunga video composito (50 ft/100 ft).

18 Collegamento del proiettore

Collegamento ad un lettore DVD mediante cavo video component

2 1

1	Cavo d’alimentazione
2	Cavo da VGA a video component

NOTA: Il cavo da VGA a video component non viene consegnato con il proiettore. Sul sito Dell, all’indirizzo www.dell.com, si può acquistare il cavo di prolunga video componente (50 ft/100 ft).

Collegamento del proiettore		19

Collegamento di un lettore DVD usando un cavo video a componenti 3 RCA

1

2

1		Cavo d’alimentazione
2		Cavo video a componenti 3 RCA a 3 RCA
		(maschio a maschio)
	NOTA: Il cavo video a componenti 3 RCA a 3 RCA (maschio a maschio) non è
		fornito in dotazione al proiettore. Sul sito Dell, all’indirizzo www.dell.com, si può
		acquistare la prolunga (50 ft/100 ft – ca. 15/30 m) del cavo video a componenti 3
		RCA a 3 RCA (maschio a maschio).

20 Collegamento del proiettore

Collegamento ad un lettore DVD mediante cavo HDMI

2

1

1Cavo d’alimentazione

2Cavo HDMI

NOTA: Il cavo HDMI non viene consegnato con il proiettore. Sul sito Dell, all’indirizzo www.dell.com, si può acquistare il cavo HDMI.

Collegamento del proiettore		21

Collegamento alla rete locale

Per proiettare un’immagine e controllare il proiettore collegato alla rete usando il cavo RJ45.

2	1

Rete locale (LAN)

1Cavo d’alimentazione

2Cavo RJ45

NOTA: Il cavo RJ45 non viene consegnato con il proiettore. Sul sito Dell, all’indirizzo www.dell.com, si può acquistare il cavo RJ45.

22 Collegamento del proiettore

Opzioni di installazione professionali: Installazione di uno schermo automatico

3

1

2

1	Cavo d’alimentazione
2	Spina CC a 12 V
3	Schermo di proiezione motorizzato

NOTA: Usare un connettore 12 V DC, 1,7 mm (diametro interno) x 4,00 mm (diametro esterno) x 9,5 mm (lunghezza), per collegare lo schermo automatico al proiettore.

Spina CC a 12 V

Collegamento del proiettore		23

Collegamento ad una scatola di comando RS232 commerciale

3

1

2

1	Cavo d’alimentazione
2	Cavo RS232 (femmina 9 pin D-sub a
	swap femmina pin 2-3)
3	Scatola di comando RS232 commerciale

NOTA: Il cavo RS232 (femmina 9 pin D-sub a swap femmina pin 2-3) non è fornito in dotazione al proiettore. Per ottenere il cavo, chiedere ad un installatore professionista.

24 Collegamento del proiettore

3

Uso del proiettore

Accensione del proiettore

NOTA: Accendere il proiettore prima di accendere l’origine (computer, lettore DVD, ecc.). Il LED Alimentazione lampeggia di colore blu finché si preme il tasto Power.

1 Rimuovere il copriobiettivo.

2 Collegare il cavo d’alimentazione e gli appropriati cavi segnale al proiettore. Per informazioni sul collegamento del proiettore, consultare "Collegamento del proiettore" a pagina 10.

3 Premere il tasto Alimentazione (fare riferimento alla sezione "Uso del pannello di controllo" a pagina 30 per trovare il tasto Alimentazione).

4 Accendere l’origine video (computer, lettore DVD, ecc.).

5 Collegare l’origine al proiettore con il cavo appropriato. Per le istruzioni su come effettuare il collegamenti dell’origine al proiettore, consultare "Collegamento del proiettore" a pagina 10.

6 Per impostazione predefinita, l’origine di ingresso del proiettore è impostata su VGA-A. Se necessario, modificare l’origine del proiettore.

7 Se al proiettore sono collegate più origini, premere il tasto Origine del telecomando o del pannello di controllo per selezionare l’origine voluta. Fare riferimento a "Uso del pannello di controllo" a pagina 30 e "Utilizzo del telecomando" a pagina 32 per trovare il tasto Origine.

Spegnimento del proiettore

ATTENZIONE: Scollegare il proiettore dalla corrente dopo averlo spento eseguendo correttamente i seguenti passaggi.

1 Premere il tasto Alimentazione. Attenersi alle istruzioni mostrate su schermo per spegnere in modo appropriato il proiettore.

NOTA: Sullo schermo apparirà il messaggio "Premere il tasto Alimentazione per spegnere il proiettore.". Il messaggio scompare dopo 5 secondi oppure premere il tasto Menu per cancellarlo.

Uso del proiettore		25

2 Premere di nuovo il tasto Alimentazione. Le ventole di raffreddamento continuano a funzionare per 120 secondi.

3 Per spegnere rapidamente il proiettore, tenere premuto per 1 secondo il tasto Alimentazione mentre le ventole del proiettore sono ancora in funzione.

NOTA: Prima di riaccendere il proiettore, attendere 60 secondi per consentire alla temperatura interna di stabilizzarsi.

4 Scollegare il cavo di alimentazione dalla presa elettrica e dal proiettore.

Regolazione dell’immagine proiettata

Regolazione dell’altezza del proiettore

1 Premere il tasto Elevatore.

2 Sollevare il proiettore fino all’angolo di proiezione desiderato, quindi lasciare il tasto per bloccare il piedino di elevazione in posizione.

3 Utilizzare la rotellina di regolazione dell’inclinazione per mettere a punto l’angolatura dello schermo.

Abbassare l’altezza del proiettore

1 Premere il tasto Elevatore.

2 Abbassare il proiettore, poi rilasciare il tasto per bloccare il piede d’elevazione in posizione.

1

		2
	3	3
1	Tasto di elevazione
2	Piedino di elevazione (angolo di inclinazione: da 0 a 8 gradi)
3	Rotella di regolazione dell’inclinazione

26 Uso del proiettore

Regolazione della messa a fuoco del proiettore

ATTENZIONE: Per evitare danni al proiettore, assicurarsi che lo sportello laterale sia completamente chiuso e che il piedino elevatore sia completamente retratto prima di spostare il proiettore.

1 Aprire lo sportello laterale del proiettore.

2 Prima di regolare lo spostamento dell’obiettivo, sbloccare il dispositivo di blocco spostamento obiettivo.

3 Ruotare la manopola di spostamento verticale/orizzontale dell’obiettivo per spostare l'obiettivo.

4 Dopo aver regolato lo spostamento dell'obiettivo, bloccare il dispositivo di blocco spostamento obiettivo.

5 Sollevare ed abbassare la rotella di regolazione dello zoom per ingrandire e ridurre.

6 Ruotare la ghiera di messa a fuoco fin quando l'immagine non è chiara. Il proiettore metterà a fuoco a distanze compresa tra 3,28 e 39,37 ft (1,0 e 12,0 m).

7 Chiudere lo sportello laterale del proiettore.

	1 2 34 5	6
1	Sportello laterale
2	Manopola di spostamento verticale dell'obiettivo
3	Dispositivo di blocco spostamento obiettivo
4	Manopola di spostamento orizzontale dell'obiettivo
5	Rotella dello zoom
6	Ghiera di messa a fuoco

Uso del proiettore		27

Regolazione delle dimensioni dell’immagine

292,9" (743,97 cm)

244,17"
(620,19	cm)

239,29" (607,80 cm)

Distanza dal proiettore allo schermo
	(12,0 m)	(9,8 m)
	39,37'	32,15'

199,40"
(506,48	cm)
					188,01" (477,55 cm)
		156,67"
		(397,94	cm)
					134,29" (341,10 cm)
			111,91"	cm)
			(284,25		83,02" (210,87 cm)
				69,18" cm)
			(175,72		24,42" (62,03 cm)
m)		m)	m)	(51,56 cm)
(7,7		(5,5	(3,4
25,26'		18,04'	11,15'		20,3"
					3,28' (1,0 m)

28 Uso del proiettore

		(Zoom minimo)			(Zoom massimo)
Distanza	Dimensioni schermo		Alto	Dimensioni schermo			Alto
voluta (m)			Dalla base alla				Dalla base alla
	Diagonale	L (cm) x	sommità	Diagonale		L (cm) x	sommità
<A>	(pollici)		dell’immagine	(pollici)			dell’immagine
	<B>	H (cm)	(cm)	<B>		H (cm)	(cm)
			<C>				<C>
1	20,3	45 x 25	29	24,42		54 x 30	35
3,4	69,18	153 x 86	99	83,02		184 x 103	119
5,5	111,91	248 x 139	160	134,29		297 x 167	192
7,7	156,67	347 x 195	224	188,01		416 x 234	269
9,8	199,4	441 x 248	286	239,29		530 x 298	343
12	244,17	541 x 304	350	292,9		649 x 365	420

Altezza: 192 cm

C

Distanza: A 5,5 m

Uso del proiettore		29

Uso del pannello di controllo

1

2

3

12

11

4

5

10													6
													7
9							8
1 Spia d’avviso									Se l’indicatore giallo LAMPADA è acceso o
LAMPADA									lampeggiante, potrebbe essersi verificato uno dei
									seguenti problemi:

•La lampada sta per esaurirsi

•Il modulo lampada non è installato correttamente

•Guasto del driver lampada

•Ruota dei colori guasta

	Fare riferimento alla sezione "Risoluzione dei
	problemi del proiettore" a pagina 101 e "Segnali
	guida" a pagina 105 per altre informazioni.
2 Spia d’avviso	Se l’indicatore giallo TEMPERATURA è acceso o
TEMPERATURA	lampeggiante, potrebbe essersi verificato uno dei
	seguenti problemi:
	• Temperatura interna del proiettore
	eccessivamente elevata
	• Ruota dei colori guasta
	Fare riferimento alla sezione "Risoluzione dei
	problemi del proiettore" a pagina 101 e "Segnali
	guida" a pagina 105 per altre informazioni.

30 Uso del proiettore
