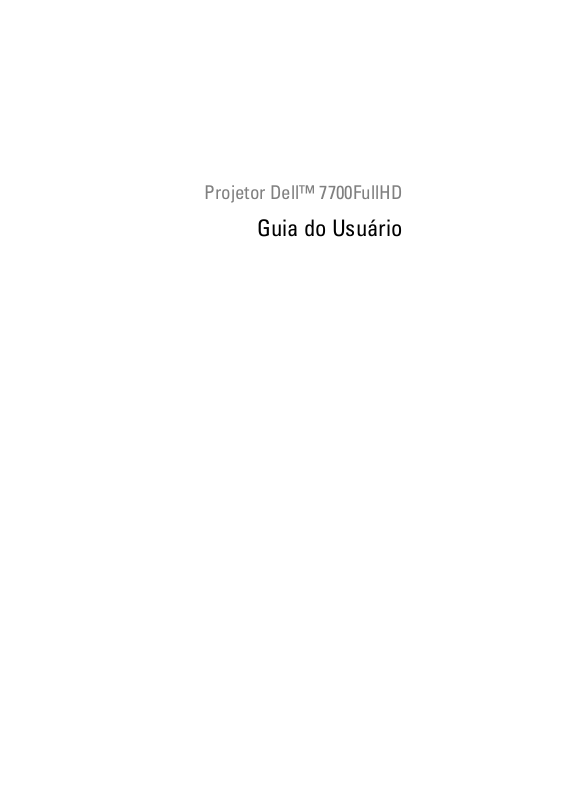

Projetor Dell™ 7700FullHD

Guia do Usuário

Notas, Precauções e Alertas

NOTA: Uma NOTA indica informações importantes que o

ajudam a usar melhor seu computador.

PRECAUÇÃO: Uma PRECAUÇÃO indica dano em potencial ao

hardware ou perda de dados se as instruções não forem seguidas.

AVISO: Um ALERTA indica o risco de danos materiais, danos

pessoais ou morte.

____________________

É estritamente proibida a reprodução destes materiais de qualquer modo sem a permissão por escrito da Dell Inc.

Marcas comerciais usadas neste texto: Dell e o logotipo DELL são marcas comerciais da Dell Inc.; DLP e o logotipo DLP são marcas comerciais da T I

NSTRUMENTS INCORPORATED; Microsoft e Windows são marcas comerciais ou

registradas da Microsoft Corporation nos Estados Unidos e/ou outros países. Outras marcas e nomes comerciais podem ser usados neste documento para se

referir tanto a entidades que reivindiquem as marcas e os nomes ou seus produtos. A Dell Inc. nega qualquer interesse de propriedade em marcas ou nomes comerciais que não sejam os seus próprios.

Modelo 7700FullHD

EXAS

Março de 2012 Rev. A00

Conteúdo

1 O projetor Dell . . . . . . . . . . . . . . . . . . . . . 7

2 Como conectar o projetor . . . . . . . . . . . . 10

Conexão a um computador . . . . . . . . . . . . . . . 12

Sobre o projetor . . . . . . . . . . . . . . . . . . . 8

Instalação do Plugue Sem Fio Opcional . . . . . . 11

Conexão a um computador usando um cabo VGA Conexão de Monitor Em Série Usando Cabos VGA 13 Conexão com um computador usando um cabo RS232 Conexão de um Computador por um Cabo USB . . 15 Conectando um Dongle Sem Fio do Computador (Opcional)

. 12

Conexão a um reprodutor de DVD

Conexão a um reprodutor de DVD usando um Cabo S-Video 17

Conexão de um reprodutor de DVD usando um Cabo de Vídeo

Composto . . . . . . . . . . . . . . . . . . . . . . 18

Conexão de um reprodutor de DVD usando um Cabo Vídeo Componente

Conexão de um reprodutor de DVD usando um Cabo Vídeo Componente 3 RCA

Conexão de um reprodutor de DVD usando um cabo HDMI 21

Conectando a uma Área de Rede Local

. . . . . . . . . . . . . . . . . . . . . 19

. . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . 17

. . . . . . . . . 22

Conteúdo 3

Para projetar uma imagem e controlar o projetor que está conectado a uma rede através de um cabo RJ45.

. 22

Opções de instalação profissional: Instalação para condução da tela automática

Conexão com Caixa de Controle RS232 Comercial

. . . . . . . . . . . 23

3 Como usar seu projetor . . . . . . . . . . . . . . 25

Como ligar seu projetor . . . . . . . . . . . . . . . . . 25

Como desligar seu projetor

. . . . . . . . . . . . . . . 25

Como ajustar da imagem projetada . . . . . . . . . . . 26

Como elevar o projetor

. . . . . . . . . . . . . . . 26

Como abaixar a altura do projetor . . . . . . . . . 26

Como ajustar o zoom e o foco do projetor . . . . . . . 27

Ajuste do tamanho da imagem projetada

Como usar o painel de controle

Como usar o controle remoto

. . . . . . . . . . . . . 30

. . . . . . . . . . . . . . 32

. . . . . . . . 28

Instalação das Pilhas do Controle Remoto . . . . . . . 35

Taxa Operacional Com Controle Remoto

Utilização da Exibição na Tela

. . . . . . . . . . . . . 37

INPUT SOURCE (FONTE DE ENTRADA) AUTO ADJUST (AJUSTE AUTOMÁTICO) BRIGHTNESS/CONTRAST (BRILHO/CONTRASTE)

. . . . . . . . 36

. . . . . . 37

. . . . . 38

. 39

VIDEO MODE (MODO DE VÍDEO) . . . . . . . . . . 39

VOLUME AUDIO INPUT (ENTRADA DE ÁUDIO)

. . . . . . . . . . . . . . . . . . . . . . 40

. . . . . . . 40

ADVANCED SETTINGS (CONFIGURAÇÕES AVANÇADAS) 40

4 Conteúdo

LANGUAGE (IDIOMA) . . . . . . . . . . . . . . . . 56

HELP (AJUDA) . . . . . . . . . . . . . . . . . . . 56

Instalação de Rede Sem Fio . . . . . . . . . . . . . . . 57

Habilitar Wireless no Projetor

. . . . . . . . . . . 58

Instale o Software Aplicativo Wireless em Seu Computador 60

Inicie o aplicativo wireless

. . . . . . . . . . . . . 63

Apresentação para Go (PtG) Installation (Instalação do GO)

Visualizador PtG Visualizador de fotos

. . . . . . . . . . . . . . . . . . . 68

. . . . . . . . . . . . . . . . 68

Introdução da Função PtG/Photo . . . . . . . . . . 69

Visão Geral do PtG Visão Geral de Fotos

. . . . . . . . . . . . . . . . . 69

. . . . . . . . . . . . . . . . 70

Botões-Introdução . . . . . . . . . . . . . . . . . 70

Instale o software aplicativo PTG Converter em seu

computador . . . . . . . . . . . . . . . . . . . . . 71

Usando o PtG Converter

Instalação da projeção com áudio

Habilite Wireless ou LAN no projetor

. . . . . . . . . . . . . . 72

. . . . . . . . . . . 73

. . . . . . . . 74

Instale o Software Aplicativo Wireless em Seu Computador 75

Inicie o aplicativo wireless Login

. . . . . . . . . . . . . . . . . . . . . . . . 77

Instalação de Fluxo de Vídeo

Formato de Suporte de Fluxo de Vídeo Habilite Wireless ou LAN no projetor

. . . . . . . . . . . . . 76

. . . . . . . . . . . . . . 78

. . . . . . . 78

. . . . . . . . 79

Instale o Software Aplicativo Wireless em Seu Computador 79

Inicie o aplicativo wireless Login (Registro)

. . . . . . . . . . . . . . . . . . . 79

. . . . . . . . . . . . . 79

Conteúdo 5

Gerenciamento do Projetor Através de Gerenciamento Web 80

Configuração das Opções de Rede

Acesso de Gerenciamento Web . . . . . . . . . . 80

Fazer Indicação de Aplicativo . . . . . . . . . . . . . 101

. . . . . . . . 80

4 Solução de problemas do projetor . . . . 103

Sinal-guia . . . . . . . . . . . . . . . . . . . . . . . . 107

Troca da lâmpada . . . . . . . . . . . . . . . . . . . . 108

5 Especificações . . . . . . . . . . . . . . . . . . . 110

6 Como entrar em contato com a Dell . . . 117

7 Apêndice: Glossário . . . . . . . . . . . . . . . 118

6 Conteúdo

O projetor Dell

O projetor é fornecido com todos os itens indicados abaixo. Verifique se todos os itens estão presentes e entre em contato com a Dell™ se algum estiver faltando.

Conteúdo da embalagem

Cabo de alimentação Cabo VGA 1,8 m (VGA para VGA)

Cabo USB 1,8 m (USB-A a USB-B) Controle remoto

Guia do Usuário em CD & Documentação

Informacion Importante

7700FullHD Projector

Dell

DOCOMENTATION

T M

Dell

7700FullHD Projector

Quick Setup Guide

Dell

Projectors

oduct Information Guide

Pilhas AAA (2)

AAA

O projetor Dell 7

Sobre o projetor

Vista Superior

Vista Inferior

180.50

202.50

73.50

8.65

55.00

10 10

55.00

1 Painel de controle 2 Receptores de IF 3 Anel de foco 4 Lente 5 Botão de elevação para ajustes de altura 6 Capa da lente 7 Orifícios de instalação para instalação no teto: Faça furo de M3 x 6,5 mm

de profundidade. Torque recomendado <8 kgf-cm

8 Orifício de instalação para tripé: Inserir porca 1/4"*20 UNC 9 Tampa da lâmpada 10 Roda de ajuste da inclinação 11 Pé de elevação

PRECAUÇÃO: Instruções de segurança

Não use o projetor próximo a aparelhos que gerem muito calor.

Não use o projetor em áreas onde haja excesso de poeira. A poeira pode causar a falha do sistema e o projetor será desligado automaticamente.

Certifique-se de que o projetor esteja montado numa área bem-ventilada.

Não obstrua as ranhuras e aberturas de ventilação no projetor.

Certifique-se de que o projetor funcione em temperatura ambiente (5ºC a 35ºC).

8 O projetor Dell

Não tente tocar a saída de ventilação já que esta pode esquentar muito depois que o projetor for ligado ou imediatamente depois que ele tenha sido ligado.

Não olhe dentro da lente enquanto o projetor estiver ligado pois isto pode ferir seus olhos.

Não coloque nenhum objeto perto ou em frente do projetor nem cubra sua lente enquanto o projetor estiver ligado pois o calor pode fazer o objeto derreter ou queimar.

Não use este projetor sem fio perto de marca-passo cardíaco.

Não use este projetor sem fio perto de equipamento médico.

Não use este projetor sem fio perto de fornos de microondas.

NOTA:

• Não tente instalar o projetor o teto você mesmo. Ele deve ser instalado por um técnico qualificado.

• Kit Recomendado para Instalação do Projetor no Teto (P/N: C3505). Para mais informações, ver o website de Suporte da Dell em

• Para mais informações, consulte

Informações de Segurança

support.dell.com

o que

acompanham seu projetor.

• O projetor 7700FullHD só pode ser usado em ambiente interno.

O projetor Dell 9

Como conectar o projetor

3 4 5 6 7

1 Conector WiFi USB (Tipo A) 11 +12 V Conector de saída DC 2 Conector Tipo B USB para

Monitor USB

3 Conector Tipo A USB para

Visualizador USB

4 Conector RJ45 14 Conector do cabo de alimentação 5 Conector S-Video 15 Conector de saída VGA-A

6 Conector de vídeo composto 16 Conector de entrada VGA-B

7 Conector RS232 (D-sub) 17 Conector de entrada VGA-A

8 Conector Mini USB (Mini Tipo

B) para controle remoto

9 Conector de saída de áudio 19 Conector HDMI-A

10 Conector de entrada de áudio

161718

14 12

12 Ranhura para cabo de segurança

13 Conector de entrada de vídeo

componente

(conexão passante de monitor)

(D-Sub)

18 Conector HDMI-B

910

10 Como conectar o projetor

PRECAUÇÃO: Antes de iniciar qualquer procedimento desta seção, siga as

Instruções de segurança descritas em página 8.

Instalação do Plugue Sem Fio Opcional

Seu projetor deve ser instalado com um plugue sem fio se você deseja utilizar a opção de rede sem fio. Consulte "Instalação de Rede Sem Fio" na página 57. O plugue sem fio não é enviado com seu projetor S500. Você pode adquiri-lo no website Dell em

Desparafuse e retire a tampa sem fio.

Plugue o plugue sem fio.

www.dell.com

Monte a tampa sem fio.

Como conectar o projetor 11

Conexão a um computador

Conexão a um computador usando um cabo VGA

MOLEX

1 Cabo de alimentação 2 Cabo VGA para VGA 3 Cabo USB-A a Mini USB-B

NOTA: O cabo Mini USB deve ser conectado se você desejar usar os recursos

Subir Página e Descer Página no controle remoto.

NOTA: O cabo Mini USB não é enviado com seu projetor. Você pode adquirir o

cabo Mini USBno website Dell em www.dell.com.

12 Como conectar o projetor

Conexão de Monitor Em Série Usando Cabos VGA

1 Cabo de alimentação 2 Cabo VGA para VGA

NOTA: Apenas um cabo VGA é enviado com seu projetor. Um cabo VGA

adicional pode ser adquirido pelo website Dell em www.dell.com.

Como conectar o projetor 13

Conexão com um computador usando um cabo RS232

1Cabo de alimentação 2 Cabo RS232 (9 pinos fêmea D-sub para

trocar por fêmea 2-3 pinos)

NOTA: O RS232 (9 pinos fêmea D-sub para trocar por fêmea 2-3 pinos) cabo

não é fornecido com o projetor. Consulte um instalador profissional para obter o cabo e o software para o controlo remoto RS232.

14 Como conectar o projetor

Conexão de um Computador por um Cabo USB

MOLEX

1Cabo de alimentação 2 Cabo USB-A a USB-B

NOTA: Plug and Play. Apenas um cabo USB é enviado com seu projetor. Um

cabo USB adicional pode ser adquirido pelo website Dell em www.dell.com.

Como conectar o projetor 15

Conectando um Dongle Sem Fio do Computador (Opcional)

FCC ID:

SUZ

-WU 5 2

05 C

NOTA: Seu computador deve ser equipado com um conector sem fio e

apropriadamente configurado para detectar outra conexão sem fio. Consulte a documentação de seu computador sobre como configurar uma conexão sem fio.

NOTA: Seu projetor deve estar instalado com um emulador sem fio se quiser

usar a rede sem fio. Consulte "Instalação de Rede Sem Fio" na página 57.

16 Como conectar o projetor

Conexão a um reprodutor de DVD

Conexão a um reprodutor de DVD usando um Cabo S-Video

1 Cabo de alimentação 2 Cabo S-Video

NOTA: O cabo S-Video não é enviado com seu projetor. É possível comprar o

cabo de extensão S-Video (50 pés/100 pés) no website da Dell em www.dell.com.

Como conectar o projetor 17

Conexão de um reprodutor de DVD usando um Cabo de Vídeo Composto

1 Cabo de alimentação 2 Cabo de Vídeo composto

NOTA: O cabo de Vídeo Composto não é enviado com seu projetor. É possível

comprar o cabo de Extensão de Vídeo Composto (50 pés/100 pés) no website da Dell em www.dell.com.

18 Como conectar o projetor

Conexão de um reprodutor de DVD usando um Cabo Vídeo Componente

1 Cabo de alimentação 2 Cabo VGA para Vídeo Componente

NOTA: O cabo VGA para Vídeo Componente não é enviado com seu projetor.

É possível comprar o cabo VGA para Vídeo Componente (50 pés/100 pés) no website da Dell em www.dell.com.

Como conectar o projetor 19

Conexão de um reprodutor de DVD usando um Cabo Vídeo Componente 3 RCA

1Cabo de alimentação 2 Cabo 3 RCA para Vídeo Componente 3

RCA (Macho para Macho)

NOTA: O cabo 3 RCA para Vídeo Componente 3 RCA (Macho para Macho) não

é fornecido com o projetor. Você pode comprar o Cabo de extensão 3 RCA para Vídeo Componente 3 RCA (Macho para Macho) (50 pés/100 pés) no site da Dell em www.dell.com.

20 Como conectar o projetor

Conexão de um reprodutor de DVD usando um cabo HDMI

1 Cabo de alimentação 2 Cabo HDMI

NOTA: O cabo HDMI não é enviado com seu projetor. Você pode adquirir o

cabo HDMI no website Dell em www.dell.com.

Como conectar o projetor 21

Conectando a uma Área de Rede Local

Para projetar uma imagem e controlar o projetor que está conectado a uma rede através de um cabo RJ45.

Área de Rede Local (LAN)

1 Cabo de alimentação 2 Cabo RJ45

NOTA: O cabo RJ45 não é enviado com seu projetor. Você pode adquirir o cabo

HDMI no website Dell em www.dell.com.

22 Como conectar o projetor

Opções de instalação profissional: Instalação para condução da tela automática

1 Cabo de alimentação 2 Plug 12 V DC 3 Tela de projeção motorizada

NOTA: Utilize um plugue de entrada 12 V DC, 1,7 mm (DI) x 4,00 mm (DE) x 9,5

mm (eixo) para conectar a tela automática ao projetor.

Plug 12 V DC

Como conectar o projetor 23

Conexão com Caixa de Controle RS232 Comercial

1 Cabo de alimentação 2 Cabo RS232 (9 pinos fêmea D-sub para

trocar por fêmea 2-3 pinos)

3 Caixa de controle RS232 Comercial

NOTA: O RS232 (9 pinos fêmea D-sub para trocar por fêmea 2-3 pinos) cabo

não é fornecido com o projetor. Consulte um técnico profissional para obter o cabo.

24 Como conectar o projetor

Como usar seu projetor

Como ligar seu projetor

NOTA: Ligue o projetor antes de ligar a fonte (computador, DVD player, etc.). A

luz do botão Funcionamento pisca em azul até este ser pressionado.

Remova a tampa da lente.

Conecte o cabo de alimentação e os cabos de sinal apropriadosao projetor. Para obter informações sobre como conectar o projetor, consulte "Como conectar o projetor" na página 10.

Pressione o botão página 30 para localizar o botão

Ligue sua fonte (computador, reprodutor de DVD, etc.)

Conecte sua fonte ao projetor usando o cabo apropriado. Veja "Como conectar o projetor" na página 10 para instruções para conectar sua fonte ao projetor.

Por padrão, a fonte de entrada do projetor é configurada em VGA-A. Altere a fonte de entrada do projetor se necessário.

Caso haja várias origens conectadas ao projetor, pressione o botão controle remoto ou no painel de controle para selecionar a origem desejada. Veja "Como usar o painel de controle" na página 30 e "Como usar o controle remoto" na página 32 para localizar o botão de

Funcionamento

(consultar "Como usar o painel de controle" na

Funcionamento

Origem

Como desligar seu projetor

PRECAUÇÃO: Desconecte o projetor da tomada depois de desligá-lo

adequadamente, conforme explicado no procedimento a seguir.

Pressione o botão adequadamente o projetor.

NOTA: A mensagem "Press Power Button to Turn off Projector

(Pressione o Botão Power para Desligar o Projetor)" aparecerá na

tela. A mensagem desaparecerá depois de 5 segundos ou você pode pressionar o botão Menu para apagá-la.

Pressione o botão continuam funcionando por 120 segundos.

Funcionamento

. Siga a instrução exibida na tela para desligar

novamente. Os ventiladores de arrefecimento

Como usar seu projetor 25

Para desligar o projetor rapidamente, pressione o botão Funcionamento (energia) e mantenha pressionado por 1 segundo enquanto os ventiladores de arrefecimento do projetor ainda estiverem funcionando.

NOTA: Antes de voltar a ligar o projetor, espere 60 segundos para permitir que

a temperatura interna estabilize.

Desconecte o cabo de alimentação da tomada e do projetor.

Como ajustar da imagem projetada

Como elevar o projetor

Pressione o botão de

Eleve o projetor até o ângulo de exibição desejado e solte o botão para travar o pé de elevação na posição.

Use a roda de ajuste da inclinação para fazer o ajuste fino do ângulo de exibição.

Como abaixar a altura do projetor

Pressione o botão de

Abaixe o projetor e solte o botão para travar o pé de elevação em posição.

Elevator (elevação)

1 Botão de elevação 2 Pé de elevação (Ângulo de inclinação: 0 a 8 graus) 3 Roda de ajuste da inclinação

26 Como usar seu projetor

Como ajustar o zoom e o foco do projetor

PRECAUÇÃO: Para evitar danos ao projetor, verifique se a porta lateral está

completamente fechada e pé elevador é totalmente retraída antes de mover o projetor.

Abra a porta lateral do projetor.

Desbloqueie a trava de deslocamento da lente, antes de ajustar o deslocamento da lente.

Gire o botão de deslocamento vertical/horizontal da lente para deslocar a lente.

Depois de ajustar o deslocamento da lente, tranque a trava de deslocamento da lente.

Puxe o anel de ajuste de zoom para cima e para baixo para aumentar e dominuir o zoom.

Gire o anel de foco até que a imagem fique nítida. O projetor focaliza distâncias que varia de 3,28 a 39,37 pés (1,0 m a 12,0 m).

Feche a porta lateral do projetor.

23451 6

1 Porta lateral 2 Botão de deslocamento vertical da lente 3 Trava de deslocamento da lente 4 Botão de deslocamento horizontal da lente 5 Anel de zoom 6 Anel de foco

Como usar seu projetor 27

Ajuste do tamanho da imagem projetada

244,17" (620,19 cm)

199,40" (506,48 cm)

156,67" (397,94 cm)

292,9" (743,97 cm)

239,29" (607,80 cm)

188,01" (477,55 cm)

134,29" (341,10 cm)

Projetor para distância de tela

39,37' (12,0 m)

32,15' (9,8 m)

28 Como usar seu projetor

25,26' (7,7 m)

111,9 1" (284,25 cm)

18,04' (5,5 m)

69,18"

(175,72 cm)

(51,56 cm)

11,15' (3,4 m)

83,02" (210,87 cm)

24,42" (62,03 cm)

20,3"

3,28' (1,0 m)

(Zoom min) (Zoom max)

Desejado

Distância (m)

<A>

Tamanho da tela Topo Tamanho da tela Topo

Diagonal

(polegada)

<B>

L (cm) x

A (cm)

Da base ao

topo da

imagem (cm)

<C>

Diagonal

(polegadas)

<B>

L (cm) x

A (cm)

1 20,3 45 x 25 29 24,42 54 x 30 35 3,4 69,18 153 x 86 99 83,02 184 x 103 119 5,5 111,91 248 x 139 160 134,29 297 x 167 192 7,7 156,67 347 x 195 224 188,01 416 x 234 269 9,8 199,4 441 x 248 286 239,29 530 x 298 343

12 244,17 541 x 304 350 292,9 649 x 365 420

Altura:

134,29"

192 cm

Da base ao

topo da

imagem (cm)

<C>

Distância: 5,5 m

Como usar seu projetor 29

Como usar o painel de controle

1 Luz de advertência da

LAMP

2 Luz de advertência de

TEMP

4 5

Se o indicador âmbar de LÂMPADA estiver aceso ou piscando, um dos seguintes problemas pode ter ocorrido:

• A lâmpada chegou ao final de sua vida útil

• O módulo da lâmpada não está instalado apropriadamente

• Falha do driver de lâmpada

• Falha de roda de cores

Para obter mais informações, consulte "Solução de problemas do projetor" na página 103 e "Sinalguia" na página 107.

Se o indicador âmbar de TEMPERATURA estiver aceso ou piscando, um dos seguintes problemas pode ter ocorrido:

• A temperatura interna do projetor está muito alta

• Falha de roda de cores

Para obter mais informações, consulte "Solução de problemas do projetor" na página 103 e "Sinalguia" na página 107.

30 Como usar seu projetor

+ 94 hidden pages
