Stampante laser MFP
monocromatica
Guida per l'utente
Sommario
Informazioni relative alla sicurezza.............................................12
Informazioni sulla stampante........................................................14
Configurazioni della stampante.....................................................................................................................................14
Scelta della posizione della stampante.......................................................................................................................14
Funzioni di base dello scanner.......................................................................................................................................15
Informazioni su ADF e vetro dello scanner................................................................................................................16
Informazioni sul pannello di controllo della stampante.......................................................................................17
Informazioni sulla schermata iniziale...........................................................................................................................18
Utilizzo dei pulsanti del touch screen..........................................................................................................................20
Configurazione della stampante aggiuntiva..............................25
Installazione delle opzioni interne................................................................................................................................25
Opzioni interne disponibili.......................................................................................................................................................... 25
Accesso alla scheda di sistema per l'installazione delle opzioni interne....................................................................26
Installazione di una scheda di memoria................................................................................................................................. 28
Installazione di una scheda di memoria Flash o di una scheda firmware.................................................................. 29
Installazione di una porta ISP (Internal Solutions Port)..................................................................................................... 32
Installazione del disco fisso della stampante .......................................................................................................................38
Installazione di una scheda fax.................................................................................................................................................. 42
Collegamento dei cavi.......................................................................................................................................................44
Verifica della configurazione della stampante..........................................................................................................45
Stampa della pagina delle impostazioni dei menu............................................................................................................46
Stampa di una pagina delle impostazioni di rete ...............................................................................................................46
Impostazione del software della stampante.............................................................................................................47
Installazione del software della stampante........................................................................................................................... 47
Aggiornamento delle opzioni disponibili nel driver della stampante. .......................................................................47
Impostazione della stampa wireless.............................................................................................................................48
Informazioni necessarie per l'impostazione della stampante su una rete wireless................................................ 48
Installazione di stampante su una rete wireless (Windows) ...........................................................................................49
Installazione della stampante su una rete wireless (Macintosh)................................................................................... 51
Installazione della stampante in una rete cablata...................................................................................................53
Modifica delle impostazioni della porta dopo l'installazione di una nuova porta ISP (Internal
Solutions Port) di rete...................................................................................................................................................56
Impostazione della stampa seriale................................................................................................................................58
Configurazione della stampante per il fax.................................................................................................................60
Selezione di una connessione fax.............................................................................................................................................60
Uso dell'adattatore RJ11............................................................................................................................................................... 61
Sommario
2

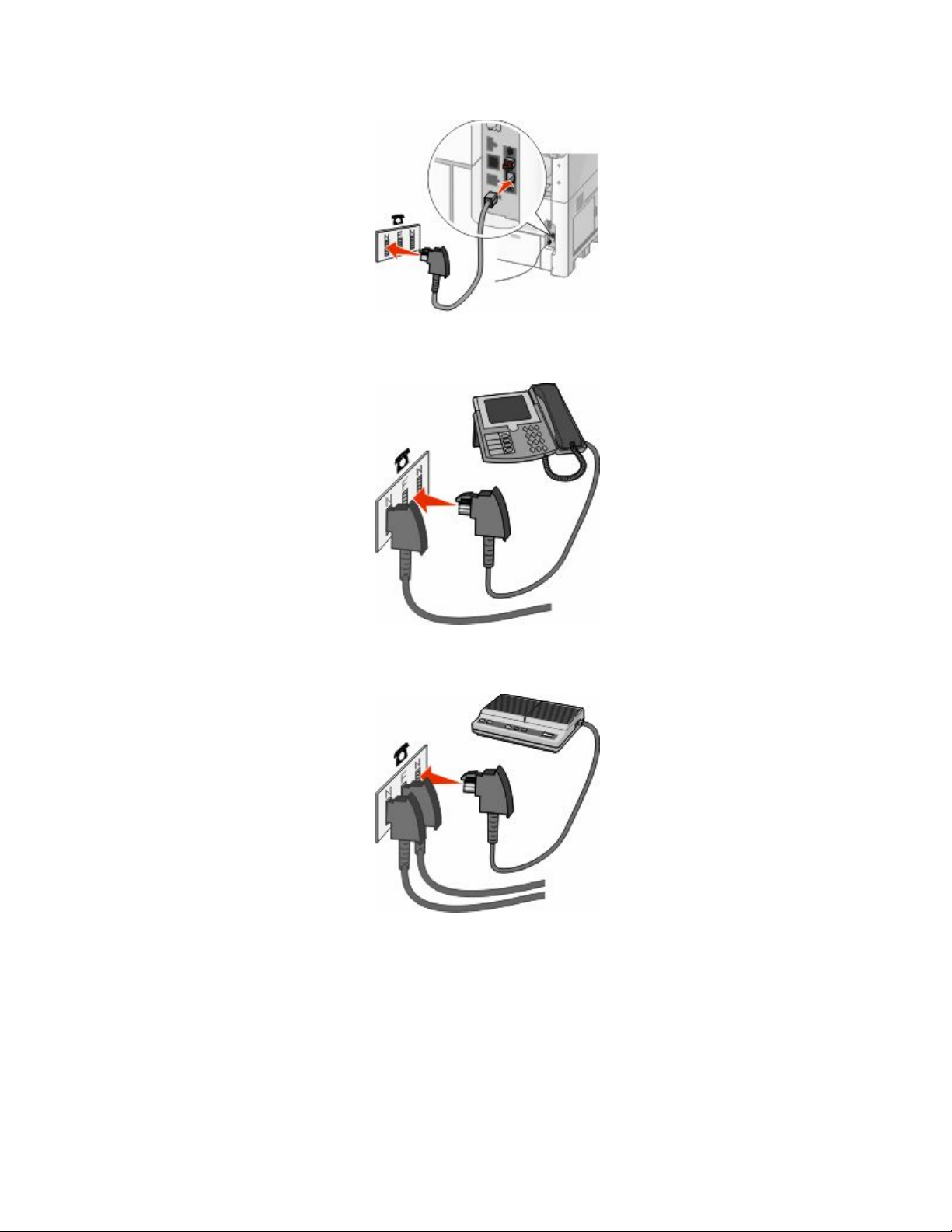

Collegamento diretto a una presa a muro telefonica in Germania.............................................................................. 64
Collegamento a un telefono.......................................................................................................................................................66
Collegamento a una segreteria telefonica ............................................................................................................................67
Collegamento a un computer con modem........................................................................................................................... 68
Impostazione del nome e del numero del fax in uscita....................................................................................................70
Impostazione di data e ora..........................................................................................................................................................70
Attivazione dell'ora legale........................................................................................................................................................... 70
Caricamento della carta e dei supporti speciali.........................71
Impostazione del tipo e delle dimensioni della carta............................................................................................71
Configurazione delle impostazioni di dimensione carta Universale................................................................71
Caricamento del vassoio standard oppure opzionale da 250 o 550 fogli.......................................................72
Caricamento del vassoio da 2000 fogli........................................................................................................................75

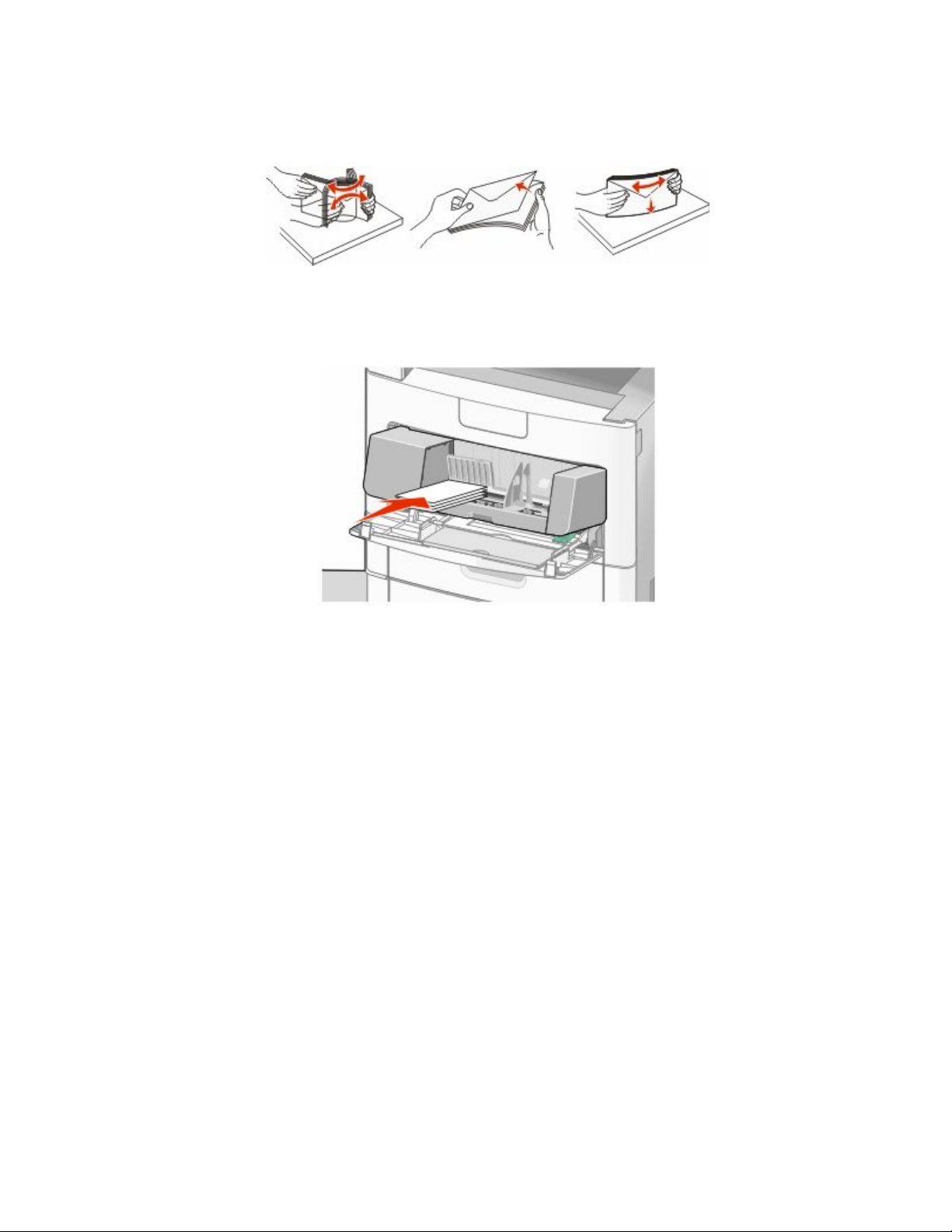

Caricamento dell'alimentatore multiuso....................................................................................................................79
Caricamento dell'alimentatore buste...........................................................................................................................81
Collegamento e scollegamento dei vassoi................................................................................................................82
Collegamento dei vassoi.............................................................................................................................................................. 82
Scollegamento dei vassoi............................................................................................................................................................ 83
Assegnazione di nome del tipo di carta personalizzato...................................................................................................83
Modifica di un nome per l'impostazione Personalizzata tipo <x> ...............................................................................83
Informazioni sulla carta e sui supporti speciali.........................85
Istruzioni relative alla carta..............................................................................................................................................85
Caratteristiche della carta............................................................................................................................................................ 85
Carta non adatta .............................................................................................................................................................................86
Scelta della carta .............................................................................................................................................................................86
Scelta dei moduli prestampati e della carta intestata....................................................................................................... 87
Uso di carta riciclata e di altri tipi di carta da ufficio........................................................................................................... 87
Conservazione della carta............................................................................................................................................................ 87
Tipi, formati e pesi supportati.........................................................................................................................................88
Dimensioni carta supportate dalla stampante ....................................................................................................................88
Tipi e pesi di carta supportati dalla stampante.................................................................................................................... 90
Tipi e pesi di carta supportati dai raccoglitori di uscita ....................................................................................................90
Copia...................................................................................................92
Esecuzione di copie............................................................................................................................................................92
Esecuzione di una copia rapida................................................................................................................................................. 92
Copia tramite ADF.......................................................................................................................................................................... 92
Copia tramite vetro dello scanner ............................................................................................................................................93
Copia di fotografie..............................................................................................................................................................93
Copia su supporti speciali.................................................................................................................................................93
Creazione di lucidi.......................................................................................................................................................................... 93
Sommario
3
Copia su carta intestata................................................................................................................................................................ 94
Personalizzazione delle impostazioni di copia.........................................................................................................94
Copia da una dimensione a un'altra ........................................................................................................................................94
Esecuzione di copie utilizzando carta proveniente da un vassoio selezionato .......................................................95
Copia di un documento che contiene dimensioni carta miste......................................................................................95
Copia su entrambi i lati del foglio (fronte/retro) .................................................................................................................96
Riduzione o ingrandimento di copie....................................................................................................................................... 97
Regolazione della qualità di copia............................................................................................................................................ 97
Fascicolazione copie......................................................................................................................................................................98
Inserimento di fogli separatori tra copie................................................................................................................................ 98
Copia di più pagine su un singolo foglio ...............................................................................................................................99
Creazione di un processo personalizzato (creazione processo).................................................................................... 99
Interruzione processo......................................................................................................................................................100
Inserimento di informazioni sulle copie...................................................................................................................100
Inserimento di data e ora nella parte superiore di ogni pagina ..................................................................................100
Inserimento di un messaggio del modulo elettronico in ogni pagina......................................................................101
Annullamento di un processo di copia.....................................................................................................................101
Annullamento di un processo di copia quando il documento è nell'ADF...............................................................101
Annullamento di un processo di copia quando si copiano pagine dal vetro dello scanner.............................101
Annullamento di un processo di copia durante la stampa delle pagine..................................................................102
Informazioni su opzioni e schermate di copia........................................................................................................102
Copia da ...........................................................................................................................................................................................102
Copia in.............................................................................................................................................................................................102
Scala...................................................................................................................................................................................................102
Tonalità.............................................................................................................................................................................................103
Contenuto .......................................................................................................................................................................................103
Lati (fronte/retro)..........................................................................................................................................................................103
Fascicola...........................................................................................................................................................................................103
Opzioni .............................................................................................................................................................................................103
Migliorare la qualità delle copie..................................................................................................................................105
Funzione di e-mail..........................................................................106
Approntamento per la funzione di e-mail...............................................................................................................106
Impostazione della funzione e-mail.......................................................................................................................................106
Configurazione delle impostazioni e-mail...........................................................................................................................107
Creazione di una scelta rapida per la funzione di e-mail....................................................................................107
Creazione di una scelta rapida e-mail tramite server Web incorporato ...................................................................107
Creazione di una scelta rapida e-mail tramite il touch screen .....................................................................................107
Invio di un documento tramite e-mail......................................................................................................................108
Invio di un messaggio e-mail tramite il touch screen......................................................................................................108
Invio di e-mail tramite numero di scelta rapida.................................................................................................................108
Invio di un'e-mail tramite rubrica............................................................................................................................................108
Sommario
4
Personalizzazione delle impostazioni e-mail..........................................................................................................109
Aggiunta dell'oggetto dell'e-mail e delle informazioni sul messaggio ....................................................................109
Modifica del tipo di file di output ...........................................................................................................................................109
Annullamento di un'e-mail............................................................................................................................................110
Informazioni sulle opzioni e-mail................................................................................................................................110
Dimensione originale..................................................................................................................................................................110
Lati (fronte/retro)..........................................................................................................................................................................110
Orientamento.................................................................................................................................................................................111
Rilegatura.........................................................................................................................................................................................111
Oggetto............................................................................................................................................................................................111
Nome file e-mail............................................................................................................................................................................111
Messaggio .......................................................................................................................................................................................111
Risoluzione......................................................................................................................................................................................111
Invia come.......................................................................................................................................................................................111
Contenuto .......................................................................................................................................................................................112
Opzioni avanzate ..........................................................................................................................................................................112
Funzione fax....................................................................................113
Invio di un fax.....................................................................................................................................................................113
Invio di un fax tramite il pannello di controllo della stampante..................................................................................113
Invio di un fax mediante il computer ....................................................................................................................................114
Creazione di scelte rapide..............................................................................................................................................114
Creazione di una scelta rapida di destinazione fax tramite server Web incorporato ..........................................114
Creazione di una scelta rapida per una destinazione fax tramite il touch screen.................................................115
Utilizzo delle scelte rapide e della rubrica................................................................................................................115
Uso delle scelte rapide del fax..................................................................................................................................................115
Uso della rubrica ...........................................................................................................................................................................116
Personalizzazione delle impostazioni del fax.........................................................................................................116
Modifica della risoluzione del fax............................................................................................................................................116
Come schiarire o scurire un fax................................................................................................................................................117
Invio di fax a un'ora programmata.........................................................................................................................................117
Visualizzazione di un registro fax............................................................................................................................................118
Blocco dei fax indesiderati.........................................................................................................................................................118
Annullamento di un fax in uscita.................................................................................................................................118
Eliminazione di un fax mentre il documento è ancora sottoposto a scansione....................................................118
Eliminazione di un fax dopo che l'originale è stato acquisito e salvato in memoria............................................119
Informazioni sulle opzioni fax.......................................................................................................................................119
Dimensione originale..................................................................................................................................................................119
Contenuto .......................................................................................................................................................................................119
Lati (fronte/retro)..........................................................................................................................................................................119
Risoluzione......................................................................................................................................................................................120
Tonalità.............................................................................................................................................................................................120
Opzioni avanzate ..........................................................................................................................................................................120
Sommario
5
Miglioramento della qualità dei fax...........................................................................................................................121
Messa in attesa e inoltro di fax.....................................................................................................................................121
Messa in attesa di fax...................................................................................................................................................................121
Inoltro di un fax .............................................................................................................................................................................122
Scansione su un indirizzo FTP......................................................123
Scansione su un indirizzo FTP.......................................................................................................................................123
Scansione su un indirizzo FTP mediante tastierino..........................................................................................................123
Scansione su un indirizzo FTP mediante un numero di scelta rapida.......................................................................124
Scansione su un indirizzo FTP mediante la rubrica..........................................................................................................124
Creazione di scelte rapide..............................................................................................................................................124
Creazione di una scelta rapida FTP tramite il server Web incorporato .....................................................................124
Creazione di una scelta rapida FTP tramite il touch screen...........................................................................................125
Descrizione delle opzioni FTP.......................................................................................................................................125
Dimensione originale..................................................................................................................................................................125
Lati (fronte/retro)..........................................................................................................................................................................125
Orientamento.................................................................................................................................................................................125
Rilegatura.........................................................................................................................................................................................126
Risoluzione......................................................................................................................................................................................126
Invia come.......................................................................................................................................................................................126
Contenuto .......................................................................................................................................................................................126
Opzioni avanzate ..........................................................................................................................................................................127
Miglioramento della funzionalità FTP........................................................................................................................127
Scansione su un computer o un'unità Flash.............................128
Scansione su un computer............................................................................................................................................128
Scansione su unità Flash.................................................................................................................................................129
Informazioni sulle opzioni del profilo di scansione..............................................................................................129
Impostazione rapida....................................................................................................................................................................129
Tipo di formato..............................................................................................................................................................................130
Compressione................................................................................................................................................................................130
Contenuto predefinito................................................................................................................................................................130
Colore................................................................................................................................................................................................130
Dimensione originale..................................................................................................................................................................130
Orientamento.................................................................................................................................................................................131
Lati (fronte/retro)..........................................................................................................................................................................131
Tonalità.............................................................................................................................................................................................131
Risoluzione......................................................................................................................................................................................131
Imaging avanzato.........................................................................................................................................................................131
Miglioramento della qualità di scansione................................................................................................................132
Sommario
6
Stampa..............................................................................................133
Stampa di un documento..............................................................................................................................................133
Stampa su supporti speciali..........................................................................................................................................134
Suggerimenti sull'uso della carta intestata .........................................................................................................................134
Suggerimenti sull'uso di lucidi.................................................................................................................................................134
Suggerimenti sull'uso delle buste ..........................................................................................................................................134
Suggerimento sull'uso delle etichette..................................................................................................................................135
Suggerimenti sull'uso dei cartoncini.....................................................................................................................................135
Stampa dei processi riservati e in attesa...................................................................................................................136
Processi in attesa...........................................................................................................................................................................136
Stampa di processi riservati e in attesa da Windows.......................................................................................................137
Stampa di processi riservati e in attesa da un computer Macintosh .........................................................................137
Stampa da unità Flash.....................................................................................................................................................138
Stampa di pagine di informazioni...............................................................................................................................139
Stampa di un elenco di directory............................................................................................................................................139
Stampa delle pagine di prova della qualità di stampa....................................................................................................139
Annullamento di un processo di stampa.................................................................................................................140
Annullamento di un processo di stampa dal pannello di controllo della stampante .........................................140
Annullamento di un processo di stampa dal computer.................................................................................................140
Rimozione degli inceppamenti....................................................142
Come evitare gli inceppamenti....................................................................................................................................142
Aree di inceppamento e codici correlati..................................................................................................................143
200 e 201 Inceppamenti carta......................................................................................................................................143
202 Inceppamento carta................................................................................................................................................145
230–239 Inceppamenti carta........................................................................................................................................146
240–249 Inceppamenti carta........................................................................................................................................147
Inceppamento carta 250................................................................................................................................................148
260 Inceppamento carta................................................................................................................................................149
270–279 Inceppamenti carta........................................................................................................................................149
280–282 Inceppamenti carta........................................................................................................................................149
283 Inceppamenti graffette..........................................................................................................................................150
290–294 Inceppamenti carta........................................................................................................................................152
Informazioni sui menu della stampante...................................154
Elenco dei menu................................................................................................................................................................154
Menu Carta..........................................................................................................................................................................155
Menu Origine predefinita ..........................................................................................................................................................155
Menu Dimensioni/tipo carta.....................................................................................................................................................155
Sommario
7
Menu Configura MU ....................................................................................................................................................................158
Miglioramento buste...................................................................................................................................................................159
Menu Sostituisci dimensioni.....................................................................................................................................................159
Menu Grana carta .........................................................................................................................................................................159
Menu Peso carta............................................................................................................................................................................161
Menu Caricamento carta............................................................................................................................................................162
Menu Tipi personalizzati............................................................................................................................................................164
Menu Nomi personalizzati.........................................................................................................................................................164
Menu Dimensioni di scansione personalizzate..................................................................................................................165
Menu Nomi raccoglitori personalizzati.................................................................................................................................165
Menu Impostazione Universale...............................................................................................................................................165
Menu Installaz. raccoglitore......................................................................................................................................................166
Menu, report.......................................................................................................................................................................167
Menu Rete/Porte...............................................................................................................................................................168
Menu NIC attivo.............................................................................................................................................................................168
Menu Rete standard o Rete.......................................................................................................................................................169
Menu Impostazione SMTP.........................................................................................................................................................171
Menu Report di rete.....................................................................................................................................................................172
Menu Scheda di rete....................................................................................................................................................................172
Menu TCP/IP ..................................................................................................................................................................................173
Menu IPv6........................................................................................................................................................................................174
Menu Wireless................................................................................................................................................................................174
Menu AppleTalk ............................................................................................................................................................................175
Menu NetWare...............................................................................................................................................................................175
Menu LexLink.................................................................................................................................................................................176
Menu USB standard .....................................................................................................................................................................177
Menu Parallela <x> ......................................................................................................................................................................179
Menu Seriale <x> .........................................................................................................................................................................182
Menu Protezione...............................................................................................................................................................186
Menu Varie ......................................................................................................................................................................................186
Menu Stampa riservata...............................................................................................................................................................187
Menu Pulizia disco in corso.......................................................................................................................................................187
Menu Registro controllo protezione......................................................................................................................................189
Menu Imposta data/ora..............................................................................................................................................................189
Menu Impostazioni...........................................................................................................................................................190
Menu Impostazioni generali.....................................................................................................................................................190
Menu Impostazioni copia ..........................................................................................................................................................199
Menu Impostazioni fax ...............................................................................................................................................................204
Menu Impostazioni e-mail.........................................................................................................................................................214
Menu Impostazioni FTP..............................................................................................................................................................219
Menu Unità Flash..........................................................................................................................................................................222
Impostazioni di stampa..............................................................................................................................................................227
Menu Guida.........................................................................................................................................................................239
Sommario
8
Informazioni sui messaggi della stampante.............................240
Elenco di messaggi di stato e di errore.....................................................................................................................240
Manutenzione della stampante..................................................260
Pulizia della parte esterna della stampante............................................................................................................260
Pulizia del vetro dello scanner......................................................................................................................................261
Regolazione della registrazione dello scanner.......................................................................................................262
Conservazione dei materiali di consumo.................................................................................................................263
Conservazione dei materiali di consumo.................................................................................................................263
Verifica dello stato dei materiali di consumo..........................................................................................................264
Verifica dello stato dei materiali di consumo dal pannello di controllo della stampante..................................264
Verifica dello stato dei materiali di consumo da un computer di rete......................................................................264
Ordinazione di materiali di consumo........................................................................................................................264
Richiesta di cartucce di stampa ...............................................................................................................................................264
Spostamento della stampante.....................................................................................................................................265
Prima di spostare la stampante ...............................................................................................................................................265
Spostamento della stampante.................................................................................................................................................265
Installazione della stampante in una nuova postazione................................................................................................266
Trasporto della stampante........................................................................................................................................................266
Supporto amministrativo.............................................................267
Uso del server Web incorporato..................................................................................................................................267
Verifica dello stato della periferica..............................................................................................................................267
Impostazione degli avvisi e-mail.................................................................................................................................267
Visualizzazione di report.................................................................................................................................................268
Regolazione della luminosità del display.................................................................................................................268
Regolazione dell'opzione Risparmio energia.........................................................................................................268
Ripristino delle impostazioni predefinite di fabbrica...........................................................................................269
Risoluzione dei problemi..............................................................270
Risoluzione dei problemi della stampante di base...............................................................................................270
Il display del pannello di controllo della stampante è vuoto o contiene solo simboli di
diamanti..........................................................................................................................................................................270
Risoluzione dei problemi di stampa...........................................................................................................................270
Non è possibile stampare i PDF multilingua.......................................................................................................................270
Viene visualizzato un messaggio di errore relativo alla lettura dell'unità USB.......................................................271
I processi non vengono stampati............................................................................................................................................271
I processi riservati e altri processi in attesa non vengono stampati...........................................................................272
La stampa richiede più tempo del previsto.........................................................................................................................272
Sommario
9
La carta o il vassoio utilizzato per la stampa del processo non è corretto...............................................................273
Stampa di caratteri errati ...........................................................................................................................................................273
Collegamento dei vassoi non funzionante..........................................................................................................................273
I processi di grandi dimensioni non vengono fascicolati...............................................................................................273
Vengono visualizzate interruzioni di pagina errate .........................................................................................................274
Risoluzione dei problemi di copia...............................................................................................................................274
La fotocopiatrice non risponde ...............................................................................................................................................274
L'unità scanner non si chiude...................................................................................................................................................274
Scarsa qualità di copia.................................................................................................................................................................275
Copie di documenti o di foto parziali....................................................................................................................................276
Risoluzione dei problemi dello scanner....................................................................................................................277
Controllo di uno scanner che non risponde .......................................................................................................................277
Scansione non riuscita................................................................................................................................................................277
La scansione richiede troppo tempo o causa il blocco del computer.......................................................................277
Scarsa qualità dell'immagine sottoposta a scansione.....................................................................................................277
Scansioni di documenti o di foto parziali.............................................................................................................................278
Impossibile eseguire la scansione da un computer.........................................................................................................278
Risoluzione dei problemi del fax.................................................................................................................................279
Mancata visualizzazione dell'ID chiamante.........................................................................................................................279
Impossibile inviare o ricevere fax............................................................................................................................................279
È possibile effettuare l'invio ma non la ricezione di fax..................................................................................................281
È possibile effettuare la ricezione ma non l'invio di fax..................................................................................................281
I fax ricevuti presentano una scarsa qualità di stampa...................................................................................................282
Risoluzione dei problemi relativi alle opzioni.........................................................................................................282
L'opzione non funziona correttamente o smette di funzionare dopo l'installazione..........................................282
Vassoi carta .....................................................................................................................................................................................283
Vassoio da 2000 fogli...................................................................................................................................................................283
Alimentatore buste......................................................................................................................................................................284
Opzioni di uscita............................................................................................................................................................................284
Scheda di memoria Flash...........................................................................................................................................................284
Disco fisso con adattatore .........................................................................................................................................................285
Porta ISP (Internal Solutions Port)...........................................................................................................................................285
Scheda di memoria ......................................................................................................................................................................285
Risoluzione dei problemi di alimentazione della carta.......................................................................................285
Si verificano numerosi inceppamenti carta.........................................................................................................................285
Il messaggio Inceppamento carta resta visualizzato anche dopo l'eliminazione dell'inceppamento..........286
La pagina inceppata non viene ristampata dopo la rimozione dell'inceppamento............................................286
Problemi di qualità di stampa......................................................................................................................................287
Individuazione dei problemi relativi alla qualità di stampa..........................................................................................287
Pagine bianche..............................................................................................................................................................................287
I caratteri presentano bordi irregolari...................................................................................................................................288
Le immagini sono tagliate.........................................................................................................................................................288
Immagini sfocate ..........................................................................................................................................................................289
Sommario
10
Sfondo grigio..................................................................................................................................................................................289
I margini sono errati.....................................................................................................................................................................289
Arricciamento della carta...........................................................................................................................................................290
Irregolarità nella stampa............................................................................................................................................................290
Difetti ricorrenti.............................................................................................................................................................................291
La stampa è obliqua.....................................................................................................................................................................292
Striature bianche o nere piene ................................................................................................................................................292
La stampa è troppo chiara.........................................................................................................................................................293
La stampa è troppo scura ..........................................................................................................................................................294
Le pagine sono interamente colorate...................................................................................................................................295
Striature verticali...........................................................................................................................................................................295
Sulla pagina sono presenti ombreggiature dovute al toner.........................................................................................296
Aderenza difettosa del toner....................................................................................................................................................296
Puntini di toner..............................................................................................................................................................................297
La qualità di stampa sul lucido è scarsa................................................................................................................................297
Il server Web incorporato non si apre........................................................................................................................297
Verificare i collegamenti di rete...............................................................................................................................................297
Verificare le impostazioni della rete.......................................................................................................................................298
Come contattare il servizio di assistenza..................................................................................................................298
Avvertenze.......................................................................................299
Nota all'edizione................................................................................................................................................................299
Avvertenze Industry Canada.........................................................................................................................................300
Consumo energetico.......................................................................................................................................................304
Indice.................................................................................................306
Sommario
11
Informazioni relative alla sicurezza
Collegare il cavo di alimentazione a una presa elettrica dotata di messa a terra posta nelle vicinanze del prodotto e
facilmente raggiungibile.
Non posizionare o utilizzare questo prodotto in prossimità di acqua o superfici bagnate.
ATTENZIONE — PERICOLO DI LESIONI: questo prodotto utilizza un laser. L'uso di regolazioni, procedure o
controlli diversi da quelli specificati può causare l’esposizione a radiazioni pericolose.
Questo prodotto utilizza un processo che sottopone a riscaldamento i supporti di stampa; il calore generato può
causare l'emissione di sostanze nocive da parte dei supporti. Leggere attentamente la sezione delle istruzioni
operative riguardante la scelta dei supporti di stampa in modo da evitare il rischio di emissioni nocive.
Sostituire la batteria al litio con molta cautela.
ATTENZIONE — PERICOLO DI LESIONI: in caso di sostituzione errata della batteria al litio, potrebbe verificarsi
un'esplosione. Sostituire la batteria al litio solo con un tipo equivalente. Non ricaricare, smontare o bruciare
batterie al litio. Disfarsi delle batterie usate seguendo le istruzioni del produttore e le norme locali.
ATTENZIONE — SUPERFICIE MOLTO CALDA: l'area interna della stampante può surriscaldarsi. Per evitare
infortuni, lasciare raffreddare la superficie prima di toccarla.
ATTENZIONE — PERICOLO DI LESIONI: la stampante pesa oltre 18 kg (40 libbre) e deve essere sollevata da
due o più persone allenate.
ATTENZIONE — PERICOLO DI LESIONI: prima di spostare la stampante, per evitare di ferirsi o danneggiare la
stampante stessa, attenersi alle seguenti istruzioni:
• Spegnere la stampante con l'interruttore e scollegare il cavo di alimentazione dalla presa a muro.
• Scollegare tutti i cavi della stampante prima di spostarla.
• Sollevare la stampante dal cassetto opzionale e metterla da parte anziché tentare di sollevare il cassetto e la
stampante contemporaneamente.
Nota: utilizzare i punti di presa ai lati della stampante per sollevarla e separarla dal cassetto opzionale.
Utilizzare solo il cavo di alimentazione fornito con il prodotto o componenti sostitutivi autorizzati dal produttore.
Quando si collega il prodotto alla rete telefonica pubblica commutata, utilizzare solo il cavo per telecomunicazioni
(RJ-11) fornito con il prodotto oppure un cavo 26 AWG o un cavo sostitutivo più grande.
ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria
o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e
scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
ATTENZIONE — PERICOLO DI SCOSSA: accertarsi che tutte le connessioni esterne (quali connessioni Ethernet
e a sistemi telefonici) siano installate in modo corretto nelle relative porte contrassegnate.
Questo prodotto è stato progettato, testato e approvato per essere utilizzato con componenti di uno specifico
produttore, conformemente ai rigidi standard globali per la sicurezza. Le caratteristiche legate alla sicurezza di alcune
parti potrebbero non essere ovvie. Il produttore non è da ritenere responsabile in caso di uso di altre parti di ricambio.
ATTENZIONE — PERICOLO DI LESIONI: non attorcigliare, legare, schiacciare o posizionare oggetti pesanti sul
cavo di alimentazione. Evitare abrasioni o tensioni. Non stringere il cavo di alimentazione tra oggetti quali mobili
o pareti. Se il cavo di alimentazione non viene utilizzato correttamente, potrebbero verificarsi incendi o corto
circuiti. Ispezionare regolarmente il cavo di alimentazione per verificare eventuali segni di usi non corretti.
Rimuovere il cavo di alimentazione dalla presa elettrica prima di ispezionarlo.
Informazioni relative alla sicurezza
12
Per riparazioni di tipo diverso dagli interventi descritti nella documentazione per l'utente, rivolgersi a un tecnico
specializzato.
ATTENZIONE — PERICOLO DI SCOSSA: per evitare il rischio di scosse elettriche quando si pulisce la parte
esterna della stampante, prima di continuare scollegare il cavo di alimentazione dalla presa a muro e scollegare
tutti i cavi dalla stampante.
ATTENZIONE — PERICOLO DI SCOSSA: in caso di temporali non utilizzare la funzione fax, non installare questo
prodotto né effettuare i collegamenti elettrici o dei cavi, ad esempio la funzione fax, il cavo di alimentazione o
del telefono, durante un temporale.
ATTENZIONE - PERICOLO DI PUNGERSI: le configurazioni con installazione a terra richiedono componenti
aggiuntivi per garantire una stabilità maggiore. Se si utilizzano un vassoio di alimentazione ad alta capacità,
un'unità fronte/retro e un'opzione di alimentazione oppure più opzioni di alimentazione, è necessario utilizzare
un supporto o una base per la stampante. Se è stata acquistata una stampante multifunzione (MFP) in grado di
eseguire operazioni di scansione, copia e invio di fax, potrebbero occorrere opzioni aggiuntive. Per ulteriori
informazioni, visitare il sito Web www.infoprint.com/literature/workgroupconfig.
SALVARE QUESTE ISTRUZIONI.
Informazioni relative alla sicurezza
13
Informazioni sulla stampante
Configurazioni della stampante
Nota: la configurazione della stampante può variare a seconda del modello della stampante.
Modelli di base
Alimentatore automatico documenti (ADF, Automatic Document Feeder)
1
Pannello di controllo della stampante
2
Raccoglitore di uscita standard
3
Alimentatore multiuso
4
Vassoio da 550 fogli (Vassoio 1)
5
Vassoio da 550 fogli (Vassoio 2)
6
Raccoglitore di uscita opzionale
7
Scelta della posizione della stampante
Quando si sceglie una posizione per la stampante, lasciare spazio sufficiente per aprire vassoi, coperchi e sportelli.
Se si prevede di installare opzioni, lasciare spazio sufficiente anche per questi componenti. Importante:
• Accertarsi che il flusso d'aria nella stanza sia conforme all'ultima revisione dello standard ASHRAE 62.
• Scegliere una superficie piana, solida e stabile.
• Posizionare la stampante:
– Lontano dal flusso diretto di eventuali condizionatori d'aria, riscaldatori o ventilatori
– Al riparo dalla luce solare diretta, da livelli estremi di umidità o da escursioni termiche
– Al riparo da polvere e sporcizia
• Consentire la seguente quantità di spazio consigliata intorno alla stampante per una corretta ventilazione:
Informazioni sulla stampante
14
Lato destro 20 cm (8 poll.)
1
Lato sinistro 31 cm (12 poll.)
2
Anteriore 51 cm (20 poll.)
3
Posteriore 20 cm (8 poll.)
4
Superiore 31 cm (12 poll.)
5
Funzioni di base dello scanner
Lo scanner consente di effettuare operazioni quali l'esecuzione di copie, l'invio di fax e la scansione in rete di grandi
quantità di documenti. È possibile:
• Eseguire rapidamente copie e modificare le impostazioni del pannello di controllo della stampante per eseguire
specifici processi di copia.
• Inviare un fax tramite il pannello di controllo della stampante.
• Inviare fax a più destinatari contemporaneamente.
• Eseguire la scansione di documenti e inviarli al computer, a un indirizzo e-mail, a un'unità Flash o a una
destinazione FTP.
• Eseguire la scansione di documenti e inviarli a un'altra stampante (file PDF mediante protocollo FTP).
Informazioni sulla stampante
15
Informazioni su ADF e vetro dello scanner
Alimentatore automatico documenti (ADF, Automatic
Document Feeder)
Utilizzare l'ADF per documenti in formato multipagina.
È possibile utilizzare l'ADF o il vetro dello scanner per eseguire la scansione dei documenti.
Vetro dello scanner
Utilizzare il vetro dello scanner per pagine singole, supporti
di piccole dimensioni (come cartoline o foto), lucidi, carta
fotografica o altri supporti di spessore limitato (come ritagli
di riviste o moduli auto copianti leggeri).
Uso di ADF
L'alimentatore automatico documenti (ADF) può eseguire la scansione di più pagine, incluse le pagine fronte/retro.
Quando si utilizza l'ADF:
• Caricare il documento rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF.
• Caricare al massimo di 75 fogli di carta normale nel vassoio di alimentazione dell'ADF.
• Eseguire la scansione di dimensioni comprese tra 76,2 x 139,4 mm (3 x 5,5 poll.) e 215,9 x 355,6 mm (8,5 x 14 poll.).
• Eseguire la scansione di documenti con dimensioni pagina miste (Letter e Legal).
• Eseguire la scansione di supporti con peso compreso tra 52 e 120 g/m
2
(14 - 32 lb).
• non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti di
spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
Uso del vetro dello scanner
Il vetro dello scanner può essere utilizzato per eseguire la scansione o la copia di singole pagine o pagine di un libro.
Quando si utilizza il vetro dello scanner:
• Posizionare il documento nell'angolo superiore sinistro del vetro dello scanner con il lato di stampa rivolto verso
il basso.
• Eseguire la scansione o la copia di documenti con dimensioni massime di 215,9 x 355,6 mm (8,5 x 14 poll.).
• Copiare i libri con spessore massimo di 25,3 mm (1 poll.).
Informazioni sulla stampante
16
Informazioni sul pannello di controllo della stampante
Voce Descrizione
Schermo Consente di visualizzare le opzioni di scansione, copia, fax e stampa, oltre che i messaggi
1
di stato e di errore.
Tastierino Consente di immettere numeri o simboli sul display.
2
Pausa composizione
3
• Per inserire una pausa di selezione di due o tre secondi durante l'esecuzione del numero
di fax, premere . Nel campo Invia fax a:, una pausa di composizione è rappresentata
da una virgola (,).
• Dalla schermata iniziale, premere
• Il pulsante funziona solo nel menu Fax o con funzioni fax. In menu diversi dal menu Fax,
dalla funzione fax o dalla schermata iniziale, la selezione di
errore.
per ricomporre un numero di fax.
genera un segnale di
Informazioni sulla stampante
17
Voce Descrizione
Indietro
4
Home
5
Avvio
6
Nel menu Copia, premere per eliminare la cifra all'estrema destra del valore nel Numero
di copie. Il valore predefinito 1 viene visualizzato se l'intero numero viene eliminato
premendo più volte .
Nell'elenco di destinazioni fax, premere per eliminare la cifra all'estrema destra di un
numero immesso manualmente. È anche possibile premere per eliminare un'intera voce
di scelta rapida. Una volta eliminata un'intera riga, un'altra selezione di comporta lo
spostamento del cursore in alto di una riga.
Nell'elenco di destinazioni e-mail, premere per eliminare il carattere a sinistra del cursore.
Se il carattere si trova in una scelta rapida, tale scelta rapida viene eliminata.
Premere per ritornare alla schermata iniziale.
• Premere per avviare il processo corrente indicato sul display.
• Dalla schermata iniziale, premere per avviare un processo di copia con le imposta-
zioni predefinite.
• Se la selezione avviene durante la scansione di un processo, il pulsante non genera alcun
risultato.
Spia luminosa Indica lo stato della stampante:
7
• Spenta: la stampante è spenta.
• Verde lampeggiante: la stampante è in fase di riscaldamento, elaborazione dei dati o
stampa.
• Verde fisso: la stampante è accesa ma inattiva.
• Rosso lampeggiante: è necessario l'intervento dell'operatore.
Interrompi Interrompe tutte le attività della stampante.
8
Quando sul display appare il messaggio Interrotto, viene visualizzato un elenco di
opzioni disponibili.
Informazioni sulla schermata iniziale
Dopo l'accensione della stampante e un breve periodo di riscaldamento, sul display viene visualizzata la seguente
schermata di base, nota come schermata iniziale. Utilizzare i pulsanti della schermata iniziale per avviare un'azione,
come ad esempio, la copia, l'invio di fax o la scansione oppure per aprire la schermata del menu o per rispondere ai
messaggi.
Informazioni sulla stampante
18
Elemento visualizzato Descrizione
Copia Consente di aprire i menu Copia.
1
Nota: dalla schermata iniziale, è possibile accedere ai menu Copia anche premendo
un numero sul tastierino.
E-mail Consente di aprire i menu E-mail.
2
Menu Consente di aprire i menu. Questi menu sono disponibili solo se la stampante si trova
3
nello stato Pronta.
FTP Consente di aprire i menu FTP (File Transfer Protocol).
4
Nota: questa funzione deve essere configurata dal responsabile del supporto del
sistema. Una volta configurata, compare come elemento visualizzato.
Barra dei messaggi di stato
5
• Mostra lo stato corrente della stampante, ad esempio Pronta o Occupata.
• Mostra le condizioni della stampante, ad esempio Toner in esauri-
mento.
• Mostra i messaggi di intervento per fornire istruzioni sulle operazioni da eseguire
per consentire la normale attività della stampante, ad esempio Chiudere
sportello o Inserire cartuccia di stampa.
Stato/Materiali di consumo Viene visualizzato sul display ogni volta che lo stato della stampante include un
6
messaggio che richiede un intervento. Per ottenere ulteriori informazioni sul
messaggio di intervento e su come eliminarlo, toccare il pulsante per accedere alla
schermata dei messaggi.
Suggerimenti Tutti i menu contengono un pulsante Suggerimenti. Suggerimenti è una funzione
7
della guida sensibile al contesto, presente all'interno dei touch screen.
Invia tramite Consente di aprire i menu Fax.
8
Informazioni sulla stampante
19
La schermata iniziale potrebbe contenere altri pulsanti:
Elemento visualizzato Funzione
Rilascia fax in attesa Se viene visualizzato questo pulsante, sono presenti fax in attesa con un'ora di attesa
programmata e impostata precedentemente. Per accedere all'elenco di fax in attesa, toccare
questo pulsante.
Cerca nei processi in attesa Esegue ricerche nei seguenti elementi e restituisce i risultati della ricerca:
• Nomi utente per processi di stampa in attesa o riservati
• Nomi di processo per processi in attesa, esclusi i processi riservati
• Nomi profilo
• Nomi di processo o contenitore di segnalibro
• Nomi di processo o contenitore USB solo per le estensioni supportate
Proc. in attesa Consente di accedere a una schermata contenente tutti i processi in attesa
Blocca perif. Questo pulsante viene visualizzato sulla schermata quando la stampante è sbloccata e il PIN
(Personal Identification Number) di sblocco della periferica è stato impostato.
Toccando questo pulsante, viene visualizzata una schermata di immissione PIN. Se si immette
il PIN corretto, il pannello di controllo della stampante (touch screen e pulsanti) viene
bloccato.
Sblocca perif Questo pulsante viene visualizzato sulla schermata quando la stampante è bloccata. Se viene
visualizzato questo pulsante, non è possibile utilizzare le scelte rapide e i pulsanti del
pannello di controllo della stampante.
Toccando questo pulsante, viene visualizzata una schermata di immissione PIN. Se si immette
il PIN corretto, il pannello di controllo della stampante (touch screen e pulsanti) viene
sbloccato.
Annull. processi Viene visualizzata la schermata Annulla processi. Tale schermata contiene tre intestazioni:
Stampa, Fax e Rete.
Queste intestazioni contengono, a loro volta, i seguenti elementi:
• Processo di stampa
• Processo di copia
• Profilo fax
• FTP
• Invio e-mail
Ogni intestazione contiene un elenco di processi visualizzati in una colonna al suo interno
che può contenere massimo tre processi per schermata. Ciascun processo viene visualizzato
come pulsante che è possibile toccare per accedere alle relative informazioni. Se in una
colonna esistono più di tre processi, viene visualizzata una freccia che consente di scorrere
i processi.
Utilizzo dei pulsanti del touch screen
Nota: a seconda delle opzioni e dell'installazione di amministrazione, le schermate e i pulsanti potrebbero variare
rispetto a quelli mostrati.
Informazioni sulla stampante
20
Touch screen di esempio
Pulsante Funzione
Home Consente di tornare alla schermata iniziale.
Scorri verso il basso Apre un elenco a discesa
Pulsante di scorrimento a sinistra Scorre fino a un altro valore in ordine decrescente.
Pulsante di scorrimento a destra Scorre fino a un altro valore in ordine crescente.
Freccia sinistra Scorre verso sinistra
Freccia destra Scorre verso destra
Informazioni sulla stampante
21
Pulsante Funzione
Inoltra Salva un valore come nuova impostazione predefinita dell'utente.
Indietro Consente di tornare alla schermata precedente.
Altri pulsanti del touch screen
Pulsante Funzione
Freccia giù Sposta in basso fino alla schermata successiva.
Freccia su Sposta in alto fino alla schermata successiva.
Pulsante di opzione deselezionato Questo è un pulsante di opzione deselezionato. Il pulsante di opzione è grigio per
indicare che è deselezionato.
Pulsante di opzione selezionato Questo è un pulsante di opzione selezionato. Il pulsante di opzione è blu per indicare
che è selezionato.
Informazioni sulla stampante
22
Pulsante Funzione
Annull. processi Viene visualizzata la schermata Annulla processi. Tale schermata contiene tre intesta-
zioni: Stampa, Fax e Rete.
Queste intestazioni contengono, a loro volta, i seguenti elementi:
• Processo di stampa
• Processo di copia
• Profilo fax
• FTP
• Invio e-mail
Ogni intestazione contiene un elenco di processi visualizzati in una colonna al suo
interno che può contenere massimo tre processi per schermata. Ciascun processo
viene visualizzato come pulsante che è possibile toccare per accedere alle relative
informazioni. Se in una colonna esistono più di tre processi, viene visualizzata una
freccia che consente di scorrere i processi.
Continua Toccare questo pulsante quando è necessario apportare ulteriori modifiche per un
processo o dopo la rimozione di un inceppamento della carta.
Annulla
• Consente di annullare un'azione o una selezione.
• Consente di annullare una schermata e di tornare alla schermata precedente
Selezionare Consente di selezionare un menu o una voce di menu.
Informazioni sulla stampante
23
Funzioni
Caratteristica Descrizione
Riga indicativa del menu:
MenuªImpostazioniªImpostazioni copiaª Numero di copie
Avviso di un messaggio di rilevazione di presenze Se si verifica un messaggio di rilevazione di presenze che
Una riga indicativa del menu si trova nella parte superiore
di ogni schermata di menu. Questa funzione opera come
un tracciato che mostra il percorso intrapreso per arrivare
al menu corrente. Fornisce la posizione esatta all'interno
dei menu.
Toccare un termine sottolineato per tornare al menu o
alla voce di menu corrispondente.
Il numero di copie non viene indicato poiché questa è la
schermata corrente. Se si tocca la parola sottolineata
nella schermata Numero di copie prima che tale numero
venga impostato e salvato, la selezione non viene salvata
e non diventa l'impostazione predefinita dell'utente.
chiude una funzione, ad esempio una copia o un fax, un
punto rosso fisso viene visualizzato sul pulsante della
funzione nella schermata iniziale. Tale simbolo indica che
è presente un messaggio di rilevazione di presenze.
Informazioni sulla stampante
24
Configurazione della stampante aggiuntiva
Installazione delle opzioni interne
ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria
o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e
scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
È possibile personalizzare la capacità di memoria e la connettività della stampante aggiungendo schede opzionali.
Le istruzioni riportate in questa sezione descrivono come installare le schede disponibili e individuare una scheda
che si desidera rimuovere.
È possibile che non tutte le opzioni elencate siano disponibili. Per ulteriori informazioni, contattare il rivenditore
presso il quale è stata acquistata la stampante.
Opzioni interne disponibili
• Schede di memoria
– Memoria della stampante
– Memoria Flash
– Font
• Schede firmware
– Bar Code e Moduli
– IPDS e SCS/TNe
– PrintCryption
– PRESCRIVI
• Disco fisso della stampante
• Porte ISP (Internal Solutions Port)
– Porta ISP seriale RS-232-C
– Porta ISP parallela 1284-B
– Porta ISP wireless MarkNet
– Porta ISP in fibra MarkNet N8130 10/100
– Porta ISP Ethernet MarkNet N8120 10/100/1000
• Scheda fax MarkNet N8110 V-34
TM
TM
N8150802.11 b/g/n
Configurazione della stampante aggiuntiva
25
Accesso alla scheda di sistema per l'installazione delle opzioni interne
Nota: questa operazione richiede l'utilizzo di un cacciavite a testa piatta.
ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria
o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e
scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
1 Aprire la porta della scheda di sistema.
2 Allentare le viti del coperchio della scheda di sistema.
Configurazione della stampante aggiuntiva
26
3 Rimuovere il coperchio della scheda di sistema.
4 Per individuare il connettore appropriato, fare riferimento alla figura riportata di seguito.
Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente
danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di
sistema, toccare un oggetto metallico.
Connettori delle schede firmware e di memoria Flash
1
Connettore della scheda di memoria
2
Porta ISP (Internal Solutions Port) o connettore del disco fisso della stampante
3
Connettore della scheda fax
4
Configurazione della stampante aggiuntiva
27
Installazione di una scheda di memoria
Nota: questa attività richiede l'utilizzo di un cacciavite a testa piatta.
ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria
o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e
scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente
danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di sistema,
toccare un oggetto metallico.
È possibile acquistare separatamente una scheda di memoria opzionale e collegarla alla scheda di sistema. Per
installare la scheda di memoria:
1 Accedere alla scheda di sistema.
2 Estrarre la scheda di memoria dalla confezione.
Nota: evitare di toccare i punti di connessione lungo il bordo della scheda.
3 Aprire i fermi del connettore della scheda di memoria.
Configurazione della stampante aggiuntiva
28
4 Allineare le tacche presenti sulla scheda alle scanalature del connettore.
Tacche
1
Scanalature
2
5 Inserire la scheda di memoria nel connettore fino a farla scattare in posizione.
6 Reinstallare il coperchio della scheda di sistema e chiudere lo sportello della scheda di sistema.
Installazione di una scheda di memoria Flash o di una scheda firmware
Nota: questa attività richiede l'utilizzo di un cacciavite a testa piatta.
Configurazione della stampante aggiuntiva
29
La scheda di sistema dispone di due alloggiamenti per una scheda di memoria Flash o firmware opzionale. È possibile
installare solo una delle due schede ma i connettori sono interscambiabili.
ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria
o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e
scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente
danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di sistema,
toccare un oggetto metallico.
1 Accedere alla scheda di sistema.
2 Estrarre la scheda dalla confezione e
Nota: evitare di toccare i componenti elettrici sulla scheda.
3 Tenendo la scheda dai lati, allineare i perni di plastica sulla scheda ai fori sulla scheda di sistema.
Perni di plastica
1
Perni metallici
2
Configurazione della stampante aggiuntiva
30
4 Inserire la scheda fino a bloccarla in posizione.
Note:
• Il connettore sulla scheda deve aderire per tutta la sua lunghezza alla scheda di sistema.
• Fare attenzione a non danneggiare i connettori.
5 Reinstallare il coperchio della scheda di sistema e chiudere lo sportello della scheda di sistema.
Configurazione della stampante aggiuntiva
31
Installazione di una porta ISP (Internal Solutions Port)
La scheda di sistema supporta una porta ISP (Internal Solutions Port) opzionale. Installare una porta ISP per opzioni
di connettività aggiuntive.
Nota: questa operazione richiede l'utilizzo di un cacciavite a testa piatta.
ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria
o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e
scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente
danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di sistema,
toccare un oggetto metallico.
1 Accedere alla scheda di sistema.
2 Estrarre la porta ISP e il giunto a T di plastica dalla confezione.
Nota: evitare di toccare i componenti sulla scheda.
3 Individuare il connettore appropriato sulla scheda di sistema.
Nota: se è attualmente installato un disco fisso della stampante opzionale, è prima necessario rimuovere il disco
fisso della stampante. Per rimuovere il disco fisso:
Configurazione della stampante aggiuntiva
32
a Scollegare il cavo di interfaccia del disco fisso della stampante dalla scheda di sistema, lasciando il cavo
collegato al disco fisso della stampante. Per scollegare il cavo, stringere la paletta nella spina del cavo di
interfaccia per sbloccare il gancio prima di estrarre il cavo.
b Rimuovere le viti che tengono il disco fisso della stampante in posizione.
c Rimuovere il disco fisso della stampante estraendolo verso l'alto per liberare i distanziali.
Configurazione della stampante aggiuntiva
33
d Rimuovere le viti a testa piatta che fissano la staffa di montaggio al disco fisso della stampante, quindi
rimuovere la staffa. Mettere da parte il disco fisso della stampante.
4 Rimuovere il coperchio di metallo dall'apertura della porta ISP.
Configurazione della stampante aggiuntiva
34
5 Allineare i perni del giunto a T di plastica ai fori della scheda di sistema, quindi premere verso il basso finché il
giunto a T non scatta in posizione. Accertarsi che ciascun perno del giunto a T sia agganciato completamente,
quindi che il giunto a T sia fissato sulla scheda di sistema.
6 Installare la porta ISP sul giunto a T di plastica. Angolare la porta ISP sul giunto a T di plastica, quindi avvicinare
il giunto a T di plastica in modo che qualsiasi connettore sospeso passi attraverso l'apertura della porta ISP
nell'alloggiamento della scheda di sistema.
Configurazione della stampante aggiuntiva
35
7 Abbassare la porta ISP verso il giunto a T di plastica finché la porta ISP non sia posizionata tra le guide del giunto
a T di plastica.
8 Inserire la vite a testa piatta lunga e ruotarla in senso orario in modo da tenere la porta ISP in posizione, ma non
serrare la vite in questo momento.
Configurazione della stampante aggiuntiva
36
9 Serrare le due viti fornite per fissare la staffa di montaggio della porta ISP all'alloggiamento della scheda di sistema.
10 Serrare la vite a testa piatta lunga.
Nota: non stringere la vite a testa piatta eccessivamente.
11 Inserire la spina del cavo di interfaccia della porta ISP nella presa della scheda di sistema.
Nota: le spine e le prese sono colorate.
12 Se in precedenza è stato installato un disco fisso della stampante, collegarlo alla porta ISP. Per ulteriori
informazioni, vedere "Installazione del disco fisso della stampante" a pagina 38.
Configurazione della stampante aggiuntiva
37
13 Reinstallare il coperchio della scheda di sistema e chiudere lo sportello della scheda di sistema.
Installazione del disco fisso della stampante
Il disco fisso della stampante opzionale può essere installato con o senza una porta ISP (Internal Solutions Port).
Nota: questa operazione richiede l'uso di un cacciavite a testa piatta.
ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria
o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e
scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente
danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di sistema,
toccare un oggetto metallico.
1 Accedere alla scheda di sistema.
2 Estrarre il disco fisso della stampante dalla confezione.
Nota: evitare di toccare i componenti sulla scheda.
Configurazione della stampante aggiuntiva
38
3 Individuare il connettore appropriato sulla scheda di sistema.
Nota: se è attualmente installata una porta ISP opzionale, è necessario installarvi il disco fisso della stampante.
Per installare il disco fisso della stampante sulla porta ISP:
a Utilizzando un cacciavite a testa piatta per allentare le viti, rimuovere le viti a testa piatta che fissano la staffa
di montaggio al disco fisso della stampante, quindi rimuovere la staffa.
b Allineare i distanziali del disco fisso della stampante ai fori della porta ISP, quindi premere verso il basso sul
disco fisso della stampante finché i distanziali non sono scattati in posizione.
Configurazione della stampante aggiuntiva
39
c Inserire la spina del cavo di interfaccia del disco fisso della stampante nella presa della porta ISP.
Nota: le spine e le prese sono colorate.
Per installare il disco fisso di una stampante direttamente nella scheda di sistema:
a Allineare i distanziali del disco fisso della stampante ai fori della porta ISP, quindi premere verso il basso sul
disco fisso della stampante finché i distanziali non sono scattati in posizione.
Configurazione della stampante aggiuntiva
40
b Stringere le due viti fornite per fissare la staffa di montaggio del disco fisso della stampante.
c Inserire la spina del cavo di interfaccia del disco fisso della stampante nella presa della scheda di sistema.
Nota: le spine e le prese sono colorate.
4 Reinstallare il coperchio della scheda di sistema e chiudere lo sportello della scheda di sistema.
Configurazione della stampante aggiuntiva
41
Installazione di una scheda fax
Nota: questa attività richiede l'utilizzo di un cacciavite a testa piatta.
ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria
o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e
scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente
danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di sistema,
toccare un oggetto metallico.
1 Accedere alla scheda di sistema.
2 Estrarre la scheda fax dalla confezione.
3 Rimuovere il coperchio di metallo dall'apertura della scheda fax.
Configurazione della stampante aggiuntiva
42
4 Inserire una scheda fax e stringere le due viti fornite per fissare la staffa di montaggio della scheda fax.
Configurazione della stampante aggiuntiva
43
5 Inserire la spina del cavo di interfaccia della scheda fax nella presa della scheda di sistema.
6 Reinstallare il coperchio della scheda di sistema e chiudere lo sportello della scheda di sistema.
Collegamento dei cavi
Collegare la stampante al computer tramite un cavo USB o Ethernet.
Verificare che corrispondano i seguenti elementi:
• Il simbolo USB sul cavo con il simbolo USB sulla stampante
• Il cavo Ethernet appropriato alla porta Ethernet
Configurazione della stampante aggiuntiva
44
Porta USB
1
Porta Ethernet
2
Verifica della configurazione della stampante
Quando tutte le opzioni hardware e software sono installate e la stampante è accesa, verificare che la stampante sia
configurata correttamente stampando i seguenti elementi:
• Pagina delle impostazioni dei menu: utilizzare questa pagina per verificare che tutte le opzioni della stampante
siano installate correttamente. Viene visualizzato un elenco delle opzioni installate nella parte inferiore della
pagina. Se un'opzione installata non è elencata, non è installata correttamente. Rimuovere l'opzione e installarla
di nuovo.
• Pagina delle impostazioni di rete: se la stampante è un modello di rete ed è collegata a una rete, stampare una
pagina delle impostazioni di rete per verificare la connessione di rete. In questa pagina sono contenute anche
importanti informazioni relative alla configurazione per la stampa in rete.
Configurazione della stampante aggiuntiva
45
Stampa della pagina delle impostazioni dei menu
Stampare una pagina delle impostazioni dei menu per controllare le impostazioni correnti e verificare che le opzioni
della stampante siano installate correttamente.
Nota: se non sono state ancora apportate modifiche alle impostazioni delle voci di menu, nella pagina delle
impostazioni dei menu sono elencate tutte le impostazioni predefinite di fabbrica. Una volta selezionate e salvate
altre impostazioni dai menu, queste sostituiscono le impostazioni predefinite di fabbrica come impostazioni
predefinite dell'utente. Un'impostazione predefinita dell'utente resta attiva fino a quando non si accede di nuovo al
menu, non si sceglie un altro valore e questo non viene salvato. Per ripristinare le impostazioni predefinite di fabbrica,
vedere "Ripristino delle impostazioni predefinite di fabbrica" a pagina 269.
1 Accertarsi che la stampante sia accesa e che venga visualizzato il messaggio Pronta.
2 Nella schermata iniziale, toccare
.
3 Toccare Report.
4 Toccare Pagina impostazioni menu.
Viene stampata la pagina delle impostazioni dei menu e nella stampante viene nuovamente visualizzata la
schermata iniziale.
Stampa di una pagina delle impostazioni di rete
Se la stampante è collegata a una rete, stampare una pagina delle impostazioni di rete per verificare la connessione
di rete. In questa pagina sono contenute anche importanti informazioni relative alla configurazione per la stampa di
rete.
1 Accertarsi che la stampante sia accesa e che venga visualizzato il messaggio Pronta.
2 Nella schermata iniziale, toccare
3 Toccare Report.
4 Toccare Pagina impostazioni rete.
Viene stampata la pagina delle impostazioni di rete e nella stampante viene nuovamente visualizzata la schermata
iniziale.
5 Nella prima sezione della pagina delle impostazioni di rete, verificare che lo stato della stampante sia "Collegata".
Se lo stato è "Non collegata", è possibile che il connettore LAN non sia attivo o che il cavo di rete non funzioni
correttamente. Rivolgersi a un tecnico del supporto di sistema, quindi stampare un'altra pagina delle impostazioni
di rete.
.
Configurazione della stampante aggiuntiva
46
Impostazione del software della stampante
Installazione del software della stampante
Il driver per stampante è un software che consente al computer di comunicare con la stampante. Il software della
stampante viene generalmente installato durante la configurazione iniziale della stampante. Se è necessario installare
il software dopo la configurazione, attenersi a queste istruzioni:
Per gli utenti di Windows
1 Chiudere tutti i programmi software aperti.
2 Inserire il CD Software e documentazione.
3 Dalla finestra di dialogo principale dell'installazione, fare clic su Installa.
4 Seguire le istruzioni visualizzate sullo schermo.
Per gli utenti di Macintosh
1 Chiudere tutte le applicazioni software aperte.
2 Inserire il CD Software e documentazione.
3 Dalla scrivania del Finder, fare doppio clic sull'icona del CD della stampante che viene visualizzata
automaticamente.
4 Fare doppio sull'icona Installa.
5 Seguire le istruzioni visualizzate sullo schermo.
Aggiornamento delle opzioni disponibili nel driver della stampante.
Dopo aver installato il software della stampante ed eventuali opzioni, potrebbe essere necessario aggiungere
manualmente le opzioni nel driver della stampante per renderle disponibili per i processi di stampa.
Per gli utenti Windows
1 Effettuare una delle operazioni indicate di seguito:
In Windows Vista
a Fare clic su
b Fare clic su Pannello di controllo.
c Fare clic su Hardware e audio.
d Fare clic su Stampanti.
In Windows XP
a Fare clic su Start.
.
b Fare clic su Stampanti e fax.
Configurazione della stampante aggiuntiva
47
In Windows 2000
a Fare clic su Start.
b Fare clic su Impostazioni ª Stampanti.
2 Selezionare la stampante.
3 Fare clic con il pulsante destro del mouse sulla stampante, quindi selezionare Proprietà.
4 Fare clic sulla scheda Opzioni di installazione.
5 In Opzioni disponibili, aggiungere le eventuali opzioni hardware installate.
6 Fare clic su Applica.
Per gli utenti Macintosh
In Mac OS X versione 10.5
1 Dal menu Apple, scegliere Preferenze di Sistema.
2 Fare clic su Stampa e Fax.
3 Selezionare la stampante, quindi fare clic su Opzioni e Forniture.
4 Fare clic su Driver, aggiungere le eventuali opzioni hardware installate.
5 Fare clic su OK.
In Mac OS X 10.4 e versioni successive
1 Dal menu Vai, scegliere Applicazioni.
2 Fare doppio clic su Utility, quindi su Centro stampa o Utilità di configurazione della stampante.
3 Selezionare la stampante, quindi dal menu Stampanti scegliere Mostra Info.
4 Dal menu a comparsa, scegliere Opzioni installabili.
5 Aggiungere le eventuali opzioni hardware installate, quindi fare clic su Applica modifiche.
Impostazione della stampa wireless
Informazioni necessarie per l'impostazione della stampante su una rete wireless
Nota: collegare i cavi di installazione o di rete solo quando indicato dal software di impostazione.
• SSID: l'SSID viene anche definito come nome della rete.
• Modalità wireless (o modalità di rete): la modalità sarà infrastruttura o ad hoc.
• Canale (per reti ad hoc): il valore predefinito del canale è Automatico per le reti di infrastruttura.
Anche alcune reti ad hoc richiederanno l'impostazione automatica. Se non si è certi quale canale selezionare,
contattare il tecnico del supporto di sistema.
Configurazione della stampante aggiuntiva
48
• Metodo di protezione: esistono tre opzioni di base per il metodo di protezione:
– Chiave WEP
Se la rete utilizza più chiavi WEP, immetterne fino a quattro negli spazi forniti. Selezionare la chiave attualmente
in uso nella rete scegliendo Chiave di trasmissione WEP predefinita.
oppure
– Passphrase WPA o WPA2
WPA include la codifica come livello di protezione aggiuntivo. Le opzioni sono AES o TKIP. La codifica deve
essere impostata per lo stesso tipo nel router e nella stampante altrimenti la stampante non sarà in grado di
comunicare in rete.
– Nessuna protezione
Se la rete wireless non utilizza alcun tipo di protezione, non si disporranno delle informazioni sulla protezione.
Nota: si consiglia di utilizzare una rete wireless protetta.
Se si sta installando la stampante su una rete 802.1X mediante il metodo Avanzato, potrebbero essere necessarie le
seguenti informazioni:
• Tipo di autenticazione
• Tipo di autenticazione interna
• Nome utente e password 802.1X
• Certificati
Nota: per ulteriori informazioni sulla configurazione della protezione 802.1X, consultare la Guida alle operazioni di
rete nel CD Software e documentazione.
Installazione di stampante su una rete wireless (Windows)
Prima di installare la stampante su una rete wireless, verificare che:
• La rete wireless sia configurata e funzioni correttamente.
• Il computer in uso sia collegato alla stessa rete wireless dove si desidera configurare la stampante.
1 Collegare il cavo di alimentazione e accendere la stampante.
Configurazione della stampante aggiuntiva
49
Accertarsi che la stampante e il computer siano accesi e pronti.
Non collegare il cavo USB se non richiesto sullo schermo.
2 Inserire il CD Software e documentazione.
3 Fare clic su Installa.
4 Fare clic su Accetto.
5 Fare clic su Consigliata.
6 Fare clic su Collegamento in rete wireless.
7 Collegare i cavi nel seguente ordine:
a Collegare temporaneamente un cavo USB al computer sulla rete wireless e alla stampante.
Nota: dopo aver configurato la stampante, il software richiede di scollegare il cavo USB temporaneo in modo
da poter stampare in modalità wireless.
b Se la stampante dispone di funzionalità fax, collegare il cavo telefonico.
8 Seguire le istruzioni visualizzate sullo schermo per completare l'installazione del software.
9 Attenersi per ogni computer alle istruzioni riportate ai passi 2-6 e 8, per consentire agli altri computer sulla rete
wireless di utilizzare la stampante wireless.
Configurazione della stampante aggiuntiva
50
Installazione della stampante su una rete wireless (Macintosh)
Preparazione alla configurazione della stampante
1 Individuare l'indirizzo MAC della stampante sul foglio fornito con la stampante. Scrivere le ultime sei cifre
dell'indirizzo MAC nello spazio fornito sotto:
Indirizzo MAC: ___ ___ ___ ___ ___ ___
2 Se la stampante dispone di funzionalità fax, collegare il cavo telefonico.
3 Collegare il cavo di alimentazione, quindi accendere la stampante.
Immettere le informazioni relative alla stampante.
1 Accedere alle opzioni AirPort.
In Mac OS X versione 10.5
a Dal menu Apple, scegliere Preferenze di Sistema.
b Fare clic su Rete.
c Fare clic su AirPort.
In Mac OS X 10.4 e versioni successive
a Dal menu Vai, scegliere Applicazioni.
b Fare doppio clic su Connessione Internet.
c Dalla barra degli strumenti, fare clic su AirPort.
2 Dal menu a comparsa Rete, selezionare server di stampa xxxxxx, dove le x sono le ultime sei cifre dell'indirizzo
MAC situato nel foglio dell'indirizzo MAC.
3 Aprire il browser Safari.
4 Dal menu a comparsa Bookmarks, selezionare Show.
Configurazione della stampante aggiuntiva
51
5 In Collections, selezionare Bonjour o Rendezvous, quindi fare doppio clic sul nome della stampante.
6 Dalla pagina principale del server Web incorporato, accedere alla pagina in cui sono memorizzate le informazioni
sulle impostazioni della rete wireless.
Configurazione della stampante per l'accesso wireless
1 Digitare il nome di rete (SSID) nel campo appropriato.
2 Se la rete utilizza un router wireless, selezionare Infrastruttura come modalità di rete.
3 Selezionare il tipo di protezione utilizzata per proteggere la rete wireless.
4 Immettere le informazioni sulla protezione necessarie per connettere la stampante alla rete wireless.
5 Fare clic su Inoltra.
6 Aprire l'applicazione AirPort presente nel computer:
In Mac OS X versione 10.5
a Dal menu Apple, scegliere Preferenze di Sistema.
b Fare clic su Rete.
c Fare clic su AirPort.
In Mac OS X 10.4 e versioni successive
a Dal menu Vai, scegliere Applicazioni.
b Fare doppio clic su Connessione Internet.
c Dalla barra degli strumenti, fare clic su AirPort.
7 Dal menu a comparsa Rete, selezionare la rete wireless.
Configurazione del computer per l'uso della stampante in modalità wireless
Per eseguire la stampa su una stampante di rete, ciascun utente di Macintosh deve installare un file PPD PostScript
Printer Description personalizzato e creare una stampante nel Centro stampa o nell'Utilità di configurazione della
stampante.
1 Installare un file PPD sul computer:
a Inserire il CD Software e documentazione nell'unità CD o DVD.
b Fare doppio clic sul pacchetto del programma di installazione della stampante.
c Dalla schermata di benvenuto, fare clic su Continua.
d Fare nuovamente clic su Continua dopo aver letto il file Leggimi.
e Fare clic su Continua dopo aver visualizzato l'accordo di licenza, quindi fare clic su Accetto per accettare le
condizioni del contratto.
f Selezionare una destinazione, quindi fare clic su Continua.
g Nella schermata Installazione Standard, fare clic su Installa.
h Digitare la password utente, quindi fare clic su OK.
Tutto il software necessario viene installato sul computer.
i Al termine dell'installazione, fare clic su Chiudi.
Configurazione della stampante aggiuntiva
52
2 Aggiungere la stampante:
a Per la stampa IP:
In Mac OS X versione 10.5
1 Dal menu Apple, scegliere Preferenze di Sistema.
2 Fare clic su Stampa e Fax.
3 Fare clic sul segno +.
4 Selezionare la stampante dall'elenco.
5 Fare clic su Aggiungi.
In Mac OS X versione 10.4
1 Dal menu Vai, scegliere Applicazioni.
2 Fare doppio clic su Utility.
3 Individuare e fare doppio clic su Utilità di configurazione della stampante o Centro stampa.
4 Dall'Elenco Stampanti, scegliere Aggiungi.
5 Selezionare la stampante dall'elenco.
6 Fare clic su Aggiungi.
b Per la stampa AppleTalk:
In Mac OS X versione 10.5
1 Dal menu Apple, scegliere Preferenze di Sistema.
2 Fare clic su Stampa e Fax.
3 Fare clic sul segno +.
4 Fare clic su AppleTalk.
5 Selezionare la stampante dall'elenco.
6 Fare clic su Aggiungi.
In Mac OS X versione 10.4
1 Dal menu Vai, scegliere Applicazioni.
2 Fare doppio clic su Utility.
3 Individuare e fare doppio clic su Centro stampa o Utilità di configurazione della stampante.
4 Dall'Elenco Stampanti, scegliere Aggiungi.
5 Scegliere la scheda Browser di default.
6 Fare clic su Altre stampanti.
7 Dal primo menu a comparsa, scegliere AppleTalk.
8 Dal secondo menu a comparsa, selezionare Zona AppleTalk Locale.
9 Selezionare la stampante dall'elenco.
10 Fare clic su Aggiungi.
Installazione della stampante in una rete cablata
Utilizzare le istruzioni riportate di seguito per installare la stampante su una rete cablata. Queste istruzioni si applicano
alle connessioni di rete in fibra ottica o Ethernet.
Configurazione della stampante aggiuntiva
53
Prima di installare la stampante su una rete cablata, verificare che:
• Sia stata completata l'impostazione iniziale della stampante.
• La stampante sia collegata alla rete con il tipo di cavo appropriato.
Per gli utenti di Windows
1 Inserire il CD Software e documentazione.
Attendere che venga visualizzata la schermata di benvenuto.
Se il CD non si avvia dopo un minuto, effettuare una delle seguenti operazioni:
In Windows Vista
a Fare clic su
.
b Nella casella Inizia ricerca, digitare D:\setup.exe, dove D è la lettera dell'unità CD o DVD.
In Windows XP e versioni precedenti
a Fare clic su Start.
b Fare clic su Esegui.
c Digitare D:\setup.exe, dove D è la lettera dell'unità CD o DVD.
2 Fare clic su Installa stampante e software.
3 Fare clic su Accetto per accettare il contratto di licenza.
4 Selezionare Consigliata, quindi fare clic su Avanti.
Nota: per configurare la stampante utilizzando un indirizzo IP statico, utilizzando IPv6, o per configurare le
stampanti utilizzando script, selezionare Personalizzato e attenersi alle istruzioni visualizzate sullo schermo.
5 Selezionare Collegamento in rete cablato, quindi fare clic su Avanti.
6 Selezionare il produttore della stampante dall'elenco.
7 Selezionare il modello della stampante dall'elenco e fare clic su Avanti.
8 Selezionare la stampante dall'elenco delle stampanti rilevate in rete, quindi fare clic su Fine.
Nota: se la stampante configurata non viene visualizzata nell'elenco delle stampanti rilevate, fare clic su
Aggiungi porta e attenersi alle istruzioni visualizzate sullo schermo.
9 Per completare l'installazione, attenersi alle istruzioni visualizzate sullo schermo.
Per gli utenti di Macintosh
1 Consentire al server DHCP di rete di assegnare un indirizzo IP alla stampante.
2 Stampare la pagina delle impostazioni di rete dalla stampante. Per informazioni sulla stampa di una pagina delle
impostazioni di rete, vedere "Stampa di una pagina delle impostazioni di rete" a pagina 46.
3 Individuare l'indirizzo IP della stampante nella sezione TCP/IP della pagina delle impostazioni di rete. Sarà
necessario l'indirizzo IP se si sta configurando l'accesso per computer su una subnet diversa rispetto a quella della
stampante.
Configurazione della stampante aggiuntiva
54
4 Installare i driver e aggiungere la stampante.
a Installare un file PPD sul computer:
1 Inserire il CD Software e documentazione nell'unità CD o DVD.
2 Fare doppio clic sul pacchetto del programma di installazione della stampante.
3 Dalla schermata di benvenuto, fare clic su Continua.
4 Fare nuovamente clic su Continua dopo aver letto il file Leggimi.
5 Fare clic su Continua dopo aver visualizzato l'accordo di licenza, quindi fare clic su Accetto per accettare
le condizioni del contratto.
6 Selezionare una destinazione, quindi fare clic su Continua.
7 Nella schermata Installazione Standard, fare clic su Installa.
8 Digitare la password utente, quindi fare clic su OK.
Tutto il software necessario viene installato sul computer.
9 Al termine dell'installazione, fare clic su Chiudi.
b Aggiungere la stampante:
• Per la stampa IP:
In Mac OS X versione 10.5
1 Dal menu Apple, scegliere Preferenze di Sistema.
2 Fare clic su Stampa e Fax.
3 Fare clic sul segno +.
4 Selezionare la stampante dall'elenco.
5 Fare clic su Aggiungi.
In Mac OS X 10.4 e versioni successive
1 Dal menu Vai, scegliere Applicazioni.
2 Fare doppio clic su Utility.
3 Fare doppio clic su Utilità di configurazione della stampante o Centro stampa.
4 In Elenco Stampanti, fare clic su Aggiungi.
5 Selezionare la stampante dall'elenco.
6 Fare clic su Aggiungi.
• Per la stampa AppleTalk:
In Mac OS X versione 10.5
1 Dal menu Apple, scegliere Preferenze di Sistema.
2 Fare clic su Stampa e Fax.
3 Fare clic sul segno +.
4 Fare clic su AppleTalk.
5 Selezionare la stampante dall'elenco.
6 Fare clic su Aggiungi.
In Mac OS X 10.4 e versioni successive
1 Dal menu Vai, scegliere Applicazioni.
2 Fare doppio clic su Utility.
3 Fare doppio clic su Centro stampa o Utilità di configurazione della stampante.
Configurazione della stampante aggiuntiva
55
4 In Elenco Stampanti, fare clic su Aggiungi.
5 Scegliere la scheda Browser di default.
6 Fare clic su Altre stampanti.
7 Dal primo menu a comparsa, scegliere AppleTalk.
8 Dal secondo menu a comparsa, selezionare Zona AppleTalk Locale.
9 Selezionare la stampante dall'elenco.
10 Fare clic su Aggiungi.
Nota: se la stampante non viene inclusa nell'elenco, potrebbe essere necessario aggiungerla utilizzando
l'indirizzo IP. Per assistenza, contattare il tecnico del supporto di sistema.
Modifica delle impostazioni della porta dopo l'installazione di una nuova porta ISP (Internal Solutions Port) di rete
Quando sulla stampante viene installata una nuova porta ISP (Internal Solutions Port) di rete, le configurazioni della
stampante sui computer che accedono alla stampante devono essere aggiornate poiché alla stampante verrà
assegnato un nuovo indirizzo IP. Tutti i computer che accedono alla stampante devono essere aggiornati con questo
nuovo indirizzo IP per poter stampare in rete.
Note:
• Se alla stampante è associato un indirizzo IP statico che resterà immutato, non è necessario apportare modifiche
alle configurazioni del computer.
• Se i computer sono configurati per la stampa sulla stampante in base a un nome della rete che resterà immutato,
anziché l'indirizzo IP, non è necessario apportare modifiche alle configurazioni del computer.
• Se si sta aggiungendo una porta ISP wireless a una stampante configurata in precedenza per una connessione
cablata, verificare che la rete cablata sia scollegata quando si configura la stampante per funzionare in modalità
wireless. Se la connessione cablata resta collegata, la configurazione wireless verrà completata, ma la porta ISP
wireless non sarà attiva. Questo problema può essere risolto scollegando la connessione cablata, spegnendo e
riaccendendo la stampante.
Per gli utenti Windows
1 Stampare una pagina delle impostazioni di rete e annotare il nuovo indirizzo IP.
2 Effettuare una delle operazioni indicate di seguito:
In Windows Vista
a Fare clic su
b Fare clic su Pannello di controllo.
c In Hardware e audio, fare clic su Stampante.
.
In Windows XP
a Fare clic su Start.
b Fare clic su Stampanti e fax.
Configurazione della stampante aggiuntiva
56
In Windows 2000
a Fare clic su Start.
b Fare clic su Impostazioni ª Stampanti.
3 Individuare la stampante che è stata modificata.
Nota: se non presenti più copie della stampante, aggiornarle tutte con il nuovo indirizzo IP.
4 Fare clic con il pulsante destro del mouse sulla stampante.
5 Fare clic su Proprietà.
6 Fare clic sulla scheda Porte.
7 Individuare la porta nell'elenco e selezionarla.
8 Fare clic su Configura porta.
9 Digitare il nuovo indirizzo IP nel campo "Nome o indirizzo IP stampante". È possibile trovare il nuovo indirizzo IP
nella pagina delle impostazioni di rete stampata nel passo 1.
10 Fare clic su OK, quindi su Chiudi.
Per gli utenti Mac
1 Stampare una pagina delle impostazioni di rete e annotare il nuovo indirizzo IP.
2 Individuare l'indirizzo IP della stampante nella sezione TCP/IP della pagina delle impostazioni di rete. Sarà
necessario l'indirizzo IP se si sta configurando l'accesso per computer su una subnet diversa rispetto a quella della
stampante.
3 Aggiungere la stampante:
• Per la stampa IP:
In Mac OS X versione 10.5
a Dal menu Apple, scegliere Preferenze di Sistema.
b Fare clic su Stampa e Fax.
c Fare clic sul segno +.
d Selezionare la stampante dall'elenco.
e Fare clic su Aggiungi.
In Mac OS X 10.4 e versioni successive
a Dal menu Vai, scegliere Applicazioni.
b Fare doppio clic su Utility.
c Fare doppio clic su Utilità di configurazione della stampante o Centro stampa.
d In Elenco Stampanti, fare clic su Aggiungi.
e Selezionare la stampante dall'elenco.
f Fare clic su Aggiungi.
• Per la stampa AppleTalk:
Configurazione della stampante aggiuntiva
57
In Mac OS X versione 10.5
a Dal menu Apple, scegliere Preferenze di Sistema.
b Fare clic su Stampa e Fax.
c Fare clic sul segno +.
d Fare clic su AppleTalk.
e Selezionare la stampante dall'elenco.
f Fare clic su Aggiungi.
In Mac OS X 10.4 e versioni successive
a Dal menu Vai, scegliere Applicazioni.
b Fare doppio clic su Utility.
c Fare doppio clic su Centro stampa o Utilità di configurazione della stampante.
d In Elenco Stampanti, fare clic su Aggiungi.
e Scegliere la scheda Browser di default.
f Fare clic su Altre stampanti.
g Dal primo menu a comparsa, scegliere AppleTalk.
h Dal secondo menu a comparsa, selezionare Zona AppleTalk Locale.
i Selezionare la stampante dall'elenco.
j Fare clic su Aggiungi.
Impostazione della stampa seriale
Nella stampa seriale, i dati vengono trasferiti un bit alla volta. Sebbene la stampa seriale sia generalmente più lenta
di quella parallela, è l'opzione preferita quando esiste una notevole distanza tra la stampante e il computer o quando
non è disponibile un'interfaccia con una velocità di trasferimento superiore.
Dopo l'installazione della porta seriale, sarà necessario configurare la stampante e il computer in modo che
comunichino. Accertarsi di aver collegato il cavo seriale alla porta seriale sulla stampante.
1 Impostare i parametri nella stampante:
a Dal pannello di controllo della stampante, spostarsi nel menu con le impostazioni della porta.
b Individuare il sottomenu con le impostazioni della porta seriale.
c Apportare eventuali modifiche necessarie alle impostazioni seriali.
d Salvare le nuove impostazioni.
e Stampare una pagina delle impostazioni dei menu.
2 Installare il driver per stampante:
a Inserire il CD Software e documentazione.Viene avviato automaticamente.
Se il CD non si avvia automaticamente, effettuare una delle seguenti operazioni:
In Windows Vista
1 Fare clic su .
2 Nella casella Inizia ricerca, digitare D:\setup.exe, dove D è la lettera dell'unità CD o DVD.
Configurazione della stampante aggiuntiva
58
In Windows XP e versioni precedenti
1 Fare clic su Start.
2 Fare clic su Esegui.
3 Digitare D:\setup.exe, dove D è la lettera dell'unità CD o DVD.
b Fare clic su Installa stampante e software.
c Fare clic su Accetto per accettare il contratto di licenza del software della stampante.
d Fare clic su Personalizzata.
e Accertarsi che sia selezionata l'opzione Seleziona componenti, quindi fare clic su Avanti.
f Accertarsi che sia selezionata l'opzione Locale, quindi fare clic su Avanti.
g Selezionare il produttore della stampante dal menu.
h Selezionare il modello della stampante dal menu, quindi fare clic su Aggiungi stampante.
i Fare clic sul segno + accanto al modello della stampante sotto Seleziona componenti.
j Accertarsi che la porta corretta sia disponibile sotto Seleziona componenti. Questa è la porta dove il cavo
seriale si collega al computer. Se non è disponibile la porta corretta, selezionare la porta sotto il menu Seleziona
porta, quindi fare clic su Aggiungi porta.
k Apportare eventuali modifiche della configurazione necessarie nella finestra Aggiungi nuova porta. Fare clic
su Aggiungi porta per completare l'aggiunta della porta.
l Verificare che la casella accanto al modello della stampante scelta sia selezionata.
m Selezionare qualsiasi altro software opzionale che si desidera installare, quindi fare clic su Avanti.
n Fare clic su Fine per completare l'installazione del software della stampante.
3 Impostare i parametri della porta COM:
Dopo aver installato il driver della stampante, è necessario impostare i parametri seriali per la porta di
comunicazione (COM) assegnata al driver per stampante.
I parametri seriali della porta COM devono corrispondere esattamente ai parametri seriali impostati nella
stampante.
a Aprire Gestione periferiche. Effettuare una delle operazioni indicate di seguito:
In Windows Vista
1 Fare clic su .
2 Fare clic su Pannello di controllo.
3 Fare clic su Sistema e manutenzione.
4 Fare clic su Sistema.
5 Fare clic su Gestione periferiche.
In Windows XP
1 Fare clic su Start.
2 Fare clic su Pannello di controllo.
3 Fare clic su Prestazioni e manutenzione.
4 Fare clic su Sistema.
5 Nella scheda Hardware, fare clic su Gestione periferiche.
Configurazione della stampante aggiuntiva
59
In Windows 2000
1 Fare clic su Start.
2 Fare clic su Impostazioni ª Pannello di controllo.
3 Fare clic su Sistema.
4 Nella scheda Hardware, fare clic su Gestione periferiche.
b Fare clic sul segno + per espandere l'elenco di porte disponibili.
c Selezionare la porta di comunicazione dove è stato collegato il cavo seriale al computer (esempio: COM1).
d Fare clic su Proprietà.
e Nella scheda Impostazioni della porta, impostare gli stessi parametri seriali della stampante.
Ricercare le impostazioni della stampante alla voce Seriale nella pagina delle impostazioni dei menu stampata
precedentemente.
f Fare clic su OK, quindi chiudere tutte le finestre.
g Stampare una pagina di prova per verificare l'installazione della stampante. Se la pagina di prova viene
stampata correttamente, l'installazione della stampante è terminata.
Configurazione della stampante per il fax
Nota: le funzionalità fax potrebbero non essere disponibili in tutti i modelli di stampante.
I seguenti metodi di collegamento non sono applicabili in tutti i paesi o in tutte le regioni.
ATTENZIONE — PERICOLO DI SCOSSA: in caso di temporali non utilizzare la funzione fax, non installare questo
prodotto né effettuare i collegamenti elettrici o dei cavi, ad esempio la funzione fax, il cavo di alimentazione o
del telefono, durante un temporale.
Selezione di una connessione fax
La stampante può essere collegata ad altre apparecchiature, ad esempio un telefono, una segreteria telefonica
oppure il modem di un computer.
Nota: la stampante è un dispositivo analogico e funziona in modo ottimale quando è collegata direttamente ad una
presa da muro. Altri dispositivi (come telefono o segreteria telefonica) possono essere collegati alla stampante,
attenendosi alla procedura di impostazione. Per una connessione digitale come ISDN, DSL o ADSL, è necessario il
dispositivo di una terza parte (ad esempio un filtro DSL).
Per la ricezione e l'invio di fax, non è richiesto il collegamento della stampate al computer, è richiesto tuttavia il
collegamento alla linea telefonica.
La stampante può essere collegata ad un'altra apparecchiatura. Per la modalità di installazione più adatta alle proprie
esigenze, consultare la tabella seguente.
Apparecchiatura Vantaggi
• Stampante
• Cavo telefonico
Invio e ricezione di fax senza l'utilizzo di un computer.
• Stampante
• Telefono
• Due cavi telefonici
• Utilizzo della linea fax come una normale linea telefonica.
• Invio e ricezione di fax senza l'utilizzo di un computer.
Configurazione della stampante aggiuntiva
60
Apparecchiatura Vantaggi
• Stampante
Ricezione di messaggi vocali e fax.
• Telefono
• Segreteria telefonica
• Tre cavi telefonici
• Stampante
Invio di fax utilizzando il computer o la stampante.
• Telefono
• Modem di un computer
• Tre cavi telefonici
Uso dell'adattatore RJ11
Paese/regione
• Regno Unito
• Irlanda
• Finlandia
• Norvegia
• Danimarca
Per collegare la stampante a una segreteria telefonica, a un telefono o a un'altra apparecchiatura per
telecomunicazioni, utilizzare l'adattatore della linea telefonica incluso nella confezione della stampante in alcuni
Paesi.
• Italia
• Svezia
• Paesi Bassi
• Francia
• Portogallo
Nota: se si dispone di un collegamento DSL, non collegare la stampante utilizzando uno sdoppiatore, poiché la
funzione fax potrebbe non funzionare correttamente.
1 Collegare l'adattatore al cavo telefonico fornito con la stampante.
Nota: viene mostrato l'adattatore del Regno Unito. È possibile che il proprio adattatore sia differente, ma si
adatterà alla presa telefonica utilizzata nel proprio paese.
2 Collegare la linea telefonica dell'apparecchiatura per telecomunicazioni alla presa sinistra dell'adattatore.
Configurazione della stampante aggiuntiva
61
Se la propria apparecchiatura per telecomunicazioni utilizza una linea telefonica in stile americano (RJ11), attenersi
alla seguente procedura per collegarla.
1 Rimuovere la presa dalla porta EXT sul retro della stampante.
Nota: una volta rimossa la presa, qualsiasi apparecchiatura si colleghi alla stampante tramite l'adattatore, come
indicato, non funzionerà correttamente.
2 Collegare l'apparecchiatura per le telecomunicazioni direttamente alla porta EXT sul retro della stampante.
Avvertenza — Danno potenziale: non toccare i cavi o la stampante nell'area mostrata, mentre è in corso l'invio
o la ricezione di un fax.
Configurazione della stampante aggiuntiva
62
Paese/regione
• Arabia Saudita
• Emirati Arabi Uniti
• Egitto
• Bulgaria
• Repubblica Ceca
• Belgio
• Australia
• Sud Africa
• Israele
• Ungheria
• Polonia
• Romania
• Russia
• Slovenia
• Spagna
• Turchia
• Grecia
Per collegare un telefono, una segreteria telefonica o un'altra apparecchiatura per le telecomunicazioni alla
stampante:
1 Rimuovere la presa dal retro della stampante.
2 Collegare l'apparecchiatura per le telecomunicazioni direttamente alla porta EXT sul retro della stampante.
Nota: una volta rimossa la presa, qualsiasi apparecchiatura si colleghi alla stampante tramite l'adattatore, come
indicato, non funzionerà correttamente.
Configurazione della stampante aggiuntiva
63
Paese/regione
• Germania
• Austria
• Svizzera
Nella porta EXT della stampante, è installata una presa. Tale presa è necessaria per il corretto funzionamento della
stampante.
Nota: non rimuovere la presa. In caso contrario, è possibile che gli altri dispositivi per le telecomunicazioni, ad esempio
telefoni o segreterie telefoniche, non funzionino.
Collegamento diretto a una presa a muro telefonica in Germania
Collegare la stampante direttamente a una presa a muro telefonica per inviare e ricevere fax senza utilizzare un
computer.
Nota: in Germania e in altri Paesi, la stampante viene fornita con una presa RJ-11 speciale nella porta EXT. Non
rimuovere la presa RJ-11. È necessaria per il corretto funzionamento del fax e del telefono.
1 Accertarsi di disporre di un cavo telefonico, fornito con il prodotto, e di una presa a muro telefonica.
2 Collegare un'estremità del cavo telefonico alla porta LINE della stampante.
Configurazione della stampante aggiuntiva
64
3 Collegare l'altra estremità del cavo telefonico allo slot N di una presa a muro telefonica funzionante.
4 Per utilizzare la stessa linea sia per la comunicazione fax che telefonica, collegare una seconda linea telefonica
(non fornita) tra il telefono e lo slot F di una presa a muro telefonica funzionante.
5 Per utilizzare la stessa linea per la registrazione dei messaggi nella segreteria telefonica, collegare una seconda
linea telefonica (non fornita) tra la segreteria telefonica e l'altro slot N della presa a muro telefonica funzionante.
Configurazione della stampante aggiuntiva
65
Collegamento a un telefono
Collegare un telefono alla stampante per utilizzare la linea fax come una normale linea telefonica. Quindi configurare
la stampante ovunque il telefono sia posizionato per fare copie o inviare e ricevere fax senza usare il computer.
Nota: i passaggi per la configurazione possono variare a seconda del paese o della regione.
1 Verificare che siano disponibili i seguenti elementi:
• Telefono
• Due cavi telefonici
• Una presa telefonica da muro
2 Collegare un cavo del telefono alla porta LINE
funzionante.
della stampante, quindi inserirlo in una presa telefonica a muro
3 Rimuovere la protezione per il connettore dalla porta EXT della stampante.
4 Collegare l'altro cavo telefonico a un telefono, quindi inserirlo nella porta EXT della stampante.
Configurazione della stampante aggiuntiva
66
Collegamento a una segreteria telefonica
Collegare una segreteria telefonica alla stampante per ricevere messaggi vocali e fax in entrata.
Nota: i passaggi per la configurazione possono variare a seconda del Paese o della regione.
1 Verificare che siano disponibili i seguenti elementi:
• Un telefono
• Una segreteria telefonica
• Tre cavi telefonici
• Una presa telefonica da muro
2 Collegare un cavo del telefono alla porta LINE
funzionante.
della stampante, quindi inserirlo in una presa telefonica a muro
3 Rimuovere la protezione per il connettore dalla porta EXT della stampante.
4 Collegare il secondo cavo telefonico al telefono e alla segreteria telefonica.
Configurazione della stampante aggiuntiva
67
5 Collegare il terzo cavo telefonico alla segreteria telefonica e alla porta EXT della stampante.
Collegamento a un computer con modem
Collegare la stampante a un computer con modem per inviare i fax dal programma software.
Nota: i passaggi per la configurazione possono variare a seconda del Paese o della regione.
1 Verificare che siano disponibili i seguenti elementi:
• Un telefono
• Un computer con modem
• Tre cavi telefonici
• Una presa telefonica da muro
2 Collegare un cavo del telefono alla porta LINE
funzionante.
della stampante, quindi inserirlo in una presa telefonica a muro
Configurazione della stampante aggiuntiva
68
3 Rimuovere la protezione per il connettore dalla porta EXT della stampante.
4 Collegare il secondo cavo telefonico al telefono e al modem del computer.
5 Collegare il terzo cavo telefonico al modem del computer e alla porta EXT
della stampante.
Configurazione della stampante aggiuntiva
69
Impostazione del nome e del numero del fax in uscita
Affinché il nome e il numero di fax specificato vengano stampati sui fax in uscita, attenersi alla seguente procedura:
1 Digitare l'indirizzo IP della stampante nel campo degli indirizzi del browser Web.
Nota: se non si conosce l'indirizzo IP della stampante, stampare una pagina delle impostazioni di rete e
individuare l'indirizzo IP nella sezione TCP/IP.
2 Fare clic su Impostazioni.
3 Fare clic su Impostazioni fax.
4 Fare clic Impostazioni fax analogico.
5 Fare clic all'interno della casella Nome della stazione, quindi immettere il nome da stampare su tutti i fax in uscita.
6 Fare clic all'interno della casella Nome stazione, quindi immettere il numero di fax della stampante.
7 Fare clic su Inoltra.
Impostazione di data e ora
È possibile impostare la data e l'ora in modo che vengano stampate su ciascun fax in uscita. Se si verifica
un'interruzione dell'alimentazione, potrebbe essere necessario ripristinare la data e l'ora. Per impostare la data e l'ora:
1 Digitare l'indirizzo IP della stampante nel campo degli indirizzi del browser Web.
Nota: se non si conosce l'indirizzo IP della stampante, stampare una pagina delle impostazioni di rete e
individuare l'indirizzo IP nella sezione TCP/IP.
2 Fare clic su Collegamenti e indice.
3 Fare clic su Imposta data e ora.
4 Fare clic sulla casella Imposta data e ora manualmente, quindi immettere la data l'ora correnti.
5 Fare clic su Inoltra.
Attivazione dell'ora legale
La stampante può essere impostata per la regolazione automatica dell'ora legale:
1 Digitare l'indirizzo IP della stampante nel campo degli indirizzi del browser Web.
Nota: se non si conosce l'indirizzo IP della stampante, stampare una pagina delle impostazioni di rete e
individuare l'indirizzo IP nella sezione TCP/IP.
2 Fare clic su Collegamenti e indice.
3 Fare clic su Imposta data e ora.
4 Selezionare Osserva automaticamente DST.
5 Fare clic su Inoltra.
Configurazione della stampante aggiuntiva
70
Caricamento della carta e dei supporti speciali
In questa sezione viene descritto come caricare i vassoi da 250, 550 e 2000 fogli, nonché l'alimentatore multiuso.
Comprende inoltre informazioni sull'orientamento della carta, sull'impostazione di Dimensioni carta e Tipo di carta
e sul collegamento e lo scollegamento dei vassoi.
Impostazione del tipo e delle dimensioni della carta
L'impostazione delle dimensioni della carta viene determinata dalla posizione delle guide carta nel vassoio, per tutti
i vassoi eccetto l'alimentatore multiuso. L'impostazione delle dimensioni della carta per l'alimentatore multiuso deve
essere impostata manualmente. L'impostazione predefinita del tipo di carta è Carta normale. L'impostazione del tipo
di carta deve essere impostata manualmente per tutti i vassoi che non contengono carta normale.
1 Accertarsi che la stampante sia accesa e che venga visualizzato il messaggio Pronta.
2 Nella schermata iniziale, toccare .
3 Toccare Menu carta.
4 Toccare Dimensioni/tipo carta.
5 Toccare le frecce per il vassoio desiderato finché non viene visualizzata l'impostazione del tipo o delle dimensioni
corretta.
6 Toccare Inoltra.
7 Per tornare alla schermata iniziale, toccare .
Configurazione delle impostazioni di dimensione carta Universale
L'impostazione di dimensione carta Universale viene definita dall'utente e consente di stampare con dimensioni
carta non preimpostate nei menu della stampante. Impostare le Dimensioni carta per il vassoio specificato su
Universale quando le dimensioni desiderate non sono disponibili nel menu Dimensioni carta. Quindi, specificare le
seguenti impostazioni di dimensione carta Universale per la carta in uso:
• Unità di misura (millimetri o pollici)
• Larghezza verticale
• Altezza verticale
Nota: le dimensioni Universale più ridotte corrispondono a 76 x 76 mm (3 x 3 poll.); le più ampie corrispondono a
216 x 356 mm (8,5 x 14 poll.).
Specificare un'unità di misura
1 Accertarsi che la stampante sia accesa e che venga visualizzato il messaggio Pronta.
2 Nella schermata iniziale, toccare .
3 Toccare Menu carta.
Caricamento della carta e dei supporti speciali
71
4 Toccare la freccia giù fino a visualizzare Impostazione Universale, quindi toccare Impostazione
Universale.
5 Toccare la freccia sinistra o destra per selezionare l'unità di misura desiderata.
6 Toccare Larghezza verticale o Altezza verticale.
7 Toccare le frecce per selezionare la larghezza o l'altezza desiderata.
8 Toccare Inoltra per salvare la selezione.
Viene visualizzato il messaggio Inoltro selezione, seguito da Menu carta.
9 Per tornare alla schermata iniziale, toccare .
Caricamento del vassoio standard oppure opzionale da 250 o 550 fogli
Nonostante il vassoio da 250 fogli e quello da 550 fogli abbiano un aspetto diverso, richiedono lo stesso procedimento
per il caricamento della carta. Utilizzare le istruzioni per caricare la carta in uno dei vassoi:
1 Estrarre completamente
Nota: non rimuovere i vassoi durante la stampa o quando sul display viene visualizzato il messaggio
Occupata. Questa operazione potrebbe provocare inceppamenti.
Caricamento della carta e dei supporti speciali
72
2 Premere contemporaneamente la linguetta della guida della larghezza come mostrato e spostare la guida della
larghezza nella posizione adeguata alle dimensioni della carta caricata.
3 Sbloccare la guida della lunghezza, premere contemporaneamente la linguetta della guida della lunghezza verso
l'interno come mostrato in figura e spostare la guida nella posizione adeguata alle dimensioni delle carta caricata.
Note:
• Utilizzare gli indicatori del formato carta sul fondo del vassoio per posizionare le guide.
• Per dimensioni della carta standard, bloccare la guida della lunghezza.
4 Flettere i fogli avanti e indietro in modo da separarli, quindi aprirli a ventaglio. Non piegare o sgualcire la carta.
Allineare i bordi su una superficie piana.
5 Caricare la risma di carta:
• Caricare la carta con il lato di stampa rivolto verso il basso per la stampa su una sola facciata
• Caricare la carta con il lato di stampa rivolto verso l'alto per la stampa fronte/retro
Nota: è necessario caricare la carta in modo differente nei vassoi se è installato un fascicolatore
StapleSmartTM II opzionale.
Caricamento della carta e dei supporti speciali
73
Senza un fascicolatore StapleSmart II opzionale Con un fascicolatore StapleSmart II opzionale
Stampa su un lato Stampa su un lato
Stampa fronte/retro (su due lati) Stampa fronte/retro (su due lati)
Nota: tenere presente il limite massimo di caricamento presente sul lato del vassoio che indica l'altezza massima
per il caricamento della carta. Non caricare eccessivamente il vassoio.
6 Se necessario, regolare le guide della carta finché non toccano leggermente i lati della risma, quindi bloccare la
guida della lunghezza per le dimensioni della carta indicate sul vassoio.
Caricamento della carta e dei supporti speciali
74
7 Inserire il vassoio.
8 Se è stato caricato un tipo di carta diverso da quello caricato in precedenza nel vassoio, modificare l'impostazione
Tipo di carta per il vassoio dal pannello di controllo della stampante.
Caricamento del vassoio da 2000 fogli
1 Estrarre completamente
2 Tirare verso l'alto e far scorrere la guida della larghezza nella posizione corretta per le dimensioni della carta
caricata.
Caricamento della carta e dei supporti speciali
75
3 Sbloccare la guida della lunghezza.
4 Premere il pulsante di rilascio della la guida della lunghezza per rilasciare la guida stessa, far scorrere la guida
nella posizione corretta per le dimensioni della carta caricata, quindi bloccare la guida.
Caricamento della carta e dei supporti speciali
76
5 Flettere i fogli avanti e indietro in modo da separarli, quindi aprirli a ventaglio. Non piegare o sgualcire la carta.
Allineare i bordi su una superficie piana.
6 Caricare la risma di carta:
• Caricare la carta con il lato di stampa rivolto verso il basso per la stampa su una sola facciata
• Caricare la carta con il lato di stampa rivolto verso l'alto per la stampa fronte/retro
Nota: e necessario caricare la carta in modo differente nei vassoi se è installato un fascicolatore StapleSmart II
opzionale.
Senza un fascicolatore StapleSmart II opzionale Con un fascicolatore StapleSmart II opzionale
Stampa su un lato Stampa su un lato
Caricamento della carta e dei supporti speciali
77
Senza un fascicolatore StapleSmart II opzionale Con un fascicolatore StapleSmart II opzionale
Stampa fronte/retro (su due lati) Stampa fronte/retro (su due lati)
Nota: tenere presente il limite massimo di caricamento presente sul lato del vassoio che indica l'altezza massima
per il caricamento della carta. Non caricare eccessivamente il vassoio.
7 Inserire il vassoio.
Caricamento della carta e dei supporti speciali
78
Caricamento dell'alimentatore multiuso
1 Abbassare lo sportello dell'alimentatore multiuso.
2 Afferrare l'estensione e tirarla fino a estrarla completamente.
3 Far scorrere completamente la guida di larghezza verso il lato destro.
4 Flettere i fogli di carta o dei supporti speciali avanti e indietro in modo da separarli, quindi aprirli a ventaglio. Non
piegarli o sgualcirli. Allineare i bordi su una superficie piana.
Carta
* Non toccare il lato di stampa dei lucidi e fare attenzione a non graffiarli.
Caricamento della carta e dei supporti speciali
79
Buste
Lucidi*
* Non toccare il lato di stampa dei lucidi e fare attenzione a non graffiarli.
5 Caricare la carta o i supporti speciali.Far scorrere con cautela la risma nell'alimentatore multiuso finché non si
arresta.
Senza un fascicolatore opzionale StapleSmart Con un fascicolatore opzionale StapleSmart
Stampa su un lato Stampa su un lato
Stampa fronte/retro (su due lati) Stampa fronte/retro (su due lati)
Caricamento della carta e dei supporti speciali
80
Note:
• Non superare il limite massimo di caricamento forzando la carta sotto l'indicatore.
• Non caricare né chiudere un vassoio durante un processo di stampa.
• Caricare solo un formato e un tipo di supporto alla volta.
• Caricare le buste con l'aletta rivolta verso l'alto.
Avvertenza — Danno potenziale: non utilizzare buste preaffrancate e con graffette, ganci, finestre, rivestimenti
patinati o autoadesivi. Tali buste possono danneggiare gravemente la stampante.
6 Regolare la guida della larghezza finché non aderisce al bordo della risma di carta. Accertarsi che la carta venga
prelevata senza problemi dall'alimentatore multiuso e che non sia piegata o arricciata.
7 Dal pannello di controllo della stampante, impostare Dimensioni carta e Tipo di carta.
Caricamento dell'alimentatore buste
1 Regolare il supporto buste in base alla lunghezza della busta che si desidera caricare.
• Buste corte: chiudere completamente il supporto buste.
• Buste di lunghezza media: estendere il supporto buste fino alla posizione media.
• Buste lunghe: aprire completamente il supporto buste.
2 Sollevare il fermo buste spostandolo verso la stampante
3 Far scorrere la guida di larghezza verso destra.
Caricamento della carta e dei supporti speciali
81
4 Preparare le buste che si desidera caricare.
Flettere le buste avanti e indietro in modo da separarle, quindi aprirle a ventaglio. Non piegare o sgualcire la carta.
Allinearne i bordi su una superficie piana.
5 Caricare la risma di buste con l'aletta rivolta verso il basso.
Avvertenza — Danno potenziale: non utilizzare buste preaffrancate e con graffette, ganci, finestre, rivestimenti
patinati o autoadesivi. Tali buste possono danneggiare gravemente la stampante.
Nota: non superare il limite massimo di caricamento forzando la carta sotto l'indicatore.
6 Regolare la guida della larghezza finché non aderisce al bordo della risma di carta.
7 Abbassare il fermo buste fino a farlo aderire alla risma di carta.
8 Dal pannello di controllo della stampante, impostare Dimensioni carta e Tipo di carta.
Collegamento e scollegamento dei vassoi
Collegamento dei vassoi
Il collegamento dei vassoi è utile per i processi di stampa di grandi dimensioni o per la stampa di più copie. Quando
uno dei vassoi collegati è vuoto, la carta viene prelevata dal successivo vassoio collegato. Quando le impostazioni di
Dimensioni carta e Tipo di carta sono le stesse per tutti i vassoi, essi vengono collegati automaticamente.
La stampante rileva automaticamente l'impostazione Dimensioni carta in base alla posizione delle guide della carta
in ciascun vassoio, ad eccezione dell'alimentatore multiuso. La stampante può rilevare le dimensioni della carta A4,
A5, JIS B5, Letter, Legal, Executive e Universal. L'alimentatore multiuso e i vassoi che utilizzano altre dimensioni della
carta possono essere collegati manualmente mediante il menu Dimensioni carta disponibile dal menu
Dimensioni/tipo carta.
Nota: per collegare l'alimentatore multiuso, è necessario impostare Configura MU su Cassetto nel menu Carta affinché
l'opzione Dimens. al. multiuso venga visualizzata come voce di menu.
Caricamento della carta e dei supporti speciali
82
È necessario impostare l'impostazione Tipo di carta per tutti i vassoio nel menu Tipo di carta disponibile nel menu
Dimensioni/tipo carta.
Scollegamento dei vassoi
I vassoi scollegati prevedono impostazioni diverse rispetto a quelle di qualsiasi altro vassoio.
Per scollegare un vassoio, modificare le seguenti impostazioni del vassoio in modo che non corrispondano alle
impostazioni di alcun altro vassoio:
• Tipo di carta (ad esempio: Carta normale, Carta intestata, Personalizzata tipo <x>)
I nomi del tipo di carta indicano le caratteristiche della carta stessa. Se il nome che descrive meglio la carta in uso
viene utilizzato per i vassoi collegati, assegnare un nome di tipo di carta diverso per il vassoio, ad esempio
Personalizzata tipo <x>, o definire un proprio nome personalizzato.
• Dimensioni carta (ad esempio: Letter, A4, Statement)
Caricare un formato di carta diverso per modificare automaticamente l'impostazione Dimensioni carta di un
vassoio. Le impostazioni per le dimensioni della carta dell'alimentatore multiuso non sono automatiche. È
necessario impostarle manualmente nel menu Dimensioni carta.
Avvertenza — Danno potenziale: non assegnare un nome di tipo di carta che non descriva accuratamente il tipo
di carta caricato nel vassoio. La temperatura dell'unità di fusione varia in base al tipo di carta specificato. Se viene
selezionato un tipo di carta non appropriato, la carta potrebbe non essere elaborata correttamente.
Assegnazione di nome del tipo di carta personalizzato
Assegnare un nome del tipo di carta personalizzato a un vassoio da collegare o scollegare.
1 Accertarsi che la stampante sia accesa e che venga visualizzato il messaggio Pronta.
2 Nella schermata Home, toccare
.
3 Toccare Menu Carta.
4 Toccare Dimensioni/tipo carta.
5 Toccare le frecce del tipo di carta per il vassoio desiderato finché non viene visualizzato il tipo personalizzato
corretto.
6 Toccare il numero di vassoio o Tipo alimentatore MU.
7 Toccare Inoltra.
Modifica di un nome per l'impostazione Personalizzata tipo <x>
È possibile utilizzare il server Web incorporato o MarkVisionTM per definire un nome diverso da Personalizzata tipo
<x> per ogni tipo di carta personalizzata che viene caricata. Quando viene modificato il nome per l'impostazione
Personalizzata tipo <x>, i menu visualizzano il nome al posto di Personalizzata tipo <x>.
Per modificare un nome per l'impostazione Personalizzata tipo <x> dal server Web incorporato:
1 Digitare l'indirizzo IP della stampante nel campo degli indirizzi del browser Web.
Nota: se non si conosce l'indirizzo IP della stampante, stampare una pagina delle impostazioni di rete e
individuare l'indirizzo IP nella sezione TCP/IP.
2 Fare clic su Impostazioni.
Caricamento della carta e dei supporti speciali
83
3 In Impostazioni predefinite, fare clic su Menu Carta.
4 Fare clic su Nomi personalizzati.
5 Digitare il nome per il tipo di carta nella casella Nome personalizzato <x>.
Nota: questo nome personalizzato sostituirà un nome del tipo personalizzato <x> nei menu Tipi personalizzati
e Dimensioni/tipo carta.
6 Fare clic su Inoltra.
7 Fare clic su Tipi personalizzati.
Viene visualizzato Tipi personalizzati, seguito dal nome personalizzato.
8 Selezionare un'impostazione per Tipo di carta dall'elenco accanto al nome personalizzato.
9 Fare clic su Inoltra.
Caricamento della carta e dei supporti speciali
84
Informazioni sulla carta e sui supporti speciali
Istruzioni relative alla carta
La scelta della carta o dei supporti speciali corretti riduce la possibilità che si verifichino problemi di stampa. Per una
qualità di stampa ottimale, si consiglia di provare un campione della carta o dei supporti speciali prima di acquistarne
grandi quantità.
Caratteristiche della carta
Le caratteristiche della carta descritte di seguito determinano la qualità e la riuscita della stampa; si consiglia di
prenderle in considerazione prima di acquistare nuove risme.
Peso
La stampante è in grado di alimentare automaticamente la carta a grana lunga con peso compreso tra 60 e
176 g/m2 (16-47 libbre) . La carta con un peso inferiore a 60 g/m2 (16 libbre) non presenta lo spessore necessario per
poter essere alimentata correttamente e può causare inceppamenti. Per ottenere prestazioni ottimali, utilizzare carta
a grana lunga da 75 g/m2 (20 libbre). Per utilizzare carta con dimensioni inferiori a 182 x 257 mm (7,2 x 10,1 pollici),
si consiglia di utilizzare carta da almeno 90 g/m2 (24 libbre).
Arricciamento
L'arricciamento è la tendenza della carta a curvarsi ai bordi. Un arricciamento eccessivo può causare problemi di
alimentazione. La carta può arricciarsi dopo il passaggio nella stampante a causa delle temperature elevate. La
conservazione della carta fuori dalla confezione in condizioni di calore, freddo, umidità o assenza di umidità, anche
sul vassoio, può favorirne l'arricciamento prima della stampa e causare problemi di alimentazione.
Levigatezza
La levigatezza della carta influisce direttamente sulla qualità di stampa. Se la carta è troppo ruvida, il toner non si
fonde correttamente con la carta. Se la carta è troppo levigata, è possibile che si verifichino problemi di alimentazione
della carta o di qualità di stampa. Si consiglia di utilizzare sempre carta i cui valori di levigatezza sono compresi tra
100 e 300 punti Sheffield; tuttavia, un valore di levigatezza compreso tra 150 e 250 punti Sheffield produce la qualità
di stampa migliore.
Contenuto di umidità
La quantità di umidità presente nella carta influisce sia sulla qualità di stampa che sulla corretta alimentazione.
Lasciare la carta nella confezione originale finché non viene utilizzata. In questo modo, si limita l'esposizione della
carta a variazioni di umidità che possono comprometterne le prestazioni.
Condizionare la carta conservandola nella confezione originale nello stesso ambiente della stampante per 24 - 48
ore prima di eseguire delle stampe. Prolungare il periodo di tempo di alcuni giorni se l'ambiente di conservazione o
di trasporto è molto differente da quello della stampante. La carta spessa può richiedere un periodo di
condizionamento più lungo.
Informazioni sulla carta e sui supporti speciali
85
Direzione della grana
La grana è l'allineamento delle fibre di carta sul foglio. La grana può essere lunga, se segue la lunghezza del foglio,
o corta, se segue la larghezza.
Per la carta con peso compreso tra 60 e 176 g/m2 (16-47 libbre), è consigliato il tipo a grana lunga. Per la carta di peso
superiore a 176 g/m2, si consiglia il tipo a grana corta.
Contenuto di fibre
Generalmente, la carta xerografica di qualità è interamente composta di pasta di legno sottoposta a trattamenti
chimici. Ciò le conferisce un elevato livello di stabilità che comporta un minor numero di problemi di alimentazione
e offre una migliore qualità della stampa. La carta che contiene fibre come il cotone possiede caratteristiche che
possono causare problemi di gestione della carta stessa.
Per informazioni dettagliate sulla carta con contenuto di fibre riciclate, vedere "Uso di carta riciclata e di altri tipi di
carta da ufficio" a pagina 87.
Carta non adatta
Si consiglia di non utilizzare i seguenti tipi di carta con la stampante:
• Carte sottoposte a trattamenti chimici utilizzate per eseguire copie senza carta carbone (dette anche carte
autocopianti), carta CCP (carbonless copy paper) o NCR (no carbon required)
• Carta prestampata con sostanze chimiche che potrebbero contaminare la stampante
• Carta prestampata che può alterarsi a causa della temperatura nell'unità di fusione della stampante
• Carta prestampata che richiede una registrazione (l'esatta indicazione dell'area di stampa sulla pagina) superiore
a ± 2,3 mm (± 0,09 pollici), ad esempio i moduli OCR (optical character recognition)
In alcuni casi, per stampare correttamente su questi moduli, è possibile regolare la registrazione mediante
l'applicazione software.
• Carta patinata (di qualità cancellabile), carta sintetica, carta termica
• Carta con bordi irregolari, ruvida, arricciata o con superficie lavorata
• Carta riciclata non conforme allo standard europeo EN12281:2002
• Carta di grammatura inferiore a 60 g/m
• Moduli o documenti composti da più parti
2
(16 libbre)
Scelta della carta
L'uso della carta appropriata consente di prevenire gli inceppamenti e assicura una stampa senza problemi.
Per evitare inceppamenti e una scarsa qualità di stampa:
• Utilizzare sempre carta nuova, senza difetti.
• Prima di caricare la carta, identificare il lato di stampa consigliato. In genere, questa informazione è riportata sulla
confezione della carta.
• Non utilizzare carta tagliata o rifilata a mano.
• Non utilizzare contemporaneamente supporti di formato, tipo o peso diverso nella stessa origine; ciò potrebbe
causare inceppamenti.
• Non utilizzare carta patinata, a meno che non sia appositamente concepita per la stampa elettrofotografica.
Informazioni sulla carta e sui supporti speciali
86
Scelta dei moduli prestampati e della carta intestata
Quando si scelgono i moduli prestampati e la carta intestata, attenersi alle seguenti istruzioni:
• Utilizzare fibre a grana lunga per carta di peso compreso tra 60 e 90 g/m
2
.
• Utilizzare solo moduli e carta intestata ottenuti con un processo di fotolitografia o di stampa a rilievo.
• Evitare tipi di carta con superfici ruvide o lavorate.
Utilizzare carta stampata con inchiostri resistenti alle alte temperature, specifici per fotocopiatrici xerografiche.
L'inchiostro deve essere in grado di resistere a temperature fino a 230°C (446°F) senza sciogliersi o emettere sostanze
nocive. Utilizzare inchiostri che non risentano dell'eventuale presenza di resina nel toner. Tra gli inchiostri che
soddisfano tali requisiti sono solitamente compresi quelli stabilizzati per ossidazione od oleosi ma non quelli al lattice.
In caso di dubbio, contattare il fornitore della carta.
La carta prestampata, ad esempio la carta intestata, deve essere in grado di resistere a temperature fino a 230°C
(446°F) senza sciogliersi o emettere sostanze nocive.
Uso di carta riciclata e di altri tipi di carta da ufficio
È possibile utilizzare nella propria stampante la carta da ufficio riciclata prodotta in modo specifico per l'uso nelle
stampanti laser (elettrofotografica). Tuttavia, non è possibile affermare che tutta la carta riciclata viene alimentata in
modo adeguato.
Generalmente si applicano le seguenti specifiche alla carta riciclata.
• Basso tasso di umidità (4–5%)
• Levigatezza idonea (100–200 unità Sheffield o 140–350 unità Bendtsen, in Europa)
Nota: alcuni tipi di carta più levigata (ad esempio la carta per stampanti laser premium da 24 libbre, 50–90 unità
Sheffield) e tipi di carta più ruvida (ad esempio la carta di cotone premium, 200–300 unità Sheffield) sono state
progettati per funzionare molto bene in stampanti laser, nonostante la superficie lavorata. Prima di utilizzare
questi tipi di carta, consultare il fornitore della carta.
• Coefficiente di attrito tra fogli idoneo (0,4–0,6)
• Sufficiente resistenza alla flessione nel verso di alimentazione
La carta riciclata, la carta meno pesante (<60 gm2/16 libbre) e/o di minore spessore (<3,8 mils/0,1 mm) e la carta a
grana corta per le stampanti con alimentazione verticale (o bordo corto) potrebbero disporre di una resistenza alla
flessione minore di quanto richiesto per un'alimentazione affidabile. Prima di utilizzare questi tipi di carta per la
stampa laser (elettrofotografica), consultare il fornitore della carta. Tenere presente che le presenti linee guida sono
esclusivamente di carattere generale e che, anche nel caso in cui il tipo di carta usato sia conforme a tali specifiche,
potrebbero comunque verificarsi problemi nelle stampanti laser (ad esempio, se la carta si arriccia eccessivamente
nelle normali condizioni di stampa).
Conservazione della carta
Le seguenti istruzioni per la conservazione della carta consentono di evitare eventuali inceppamenti e di mantenere
la qualità di stampa a un livello elevato:
• Per ottenere risultati ottimali, conservare la carta in un ambiente con temperatura di 21°C (70°F) e con umidità
relativa del 40%. La maggior parte dei produttori di etichette consiglia di stampare in un ambiente con
temperatura compresa tra 18 e 24°C (tra 65 e 75°F) e con umidità relativa compresa tra il 40 e il 60%.
• Ove possibile, conservare la carta nelle apposite confezioni, su uno scaffale o un ripiano anziché sul pavimento.
Informazioni sulla carta e sui supporti speciali
87
• Conservare le singole confezioni su una superficie piana.
• Non poggiare nulla sopra le confezioni della carta.
Tipi, formati e pesi supportati
Le tabelle riportate di seguito forniscono informazioni sulle origini standard e opzionali e sui tipi di carta da esse
supportati.
Nota: per formati carta non elencati, configurare l'opzione formato carta Universale.
Dimensioni carta supportate dalla stampante
Dimensioni carta Dimensioni Vassoi da 250 o
550 fogli
(standard
Vassoio
opzionale da
2000 fogli
Alimentatore
multiuso
Unità fronte/retro
oppure
opzionale)
A4
210 x 297 mm
(8,3 x 11,7 poll.)
A5
148 x 210 mm
X
(5,8 x 8,3 poll.)
A6
1,2
105 x 148 mm
X X X
(4,1 x 5,8 poll.)
JIS B5
182 x 257 mm
X
(7,2 x 10,1 poll.)
Letter
216 x 279 mm
(8,5 x 11 poll.)
Legal
216 x 356 mm
(8,5 x 14 poll.)
Executive
184 x 267 mm
X
(7,3 x 10,5 poll.)
Oficio
1
216 x 340 mm
X
(8,5 x 13,4 poll.)
Folio
1
216 x 330 mm (8,5 x 13
X
poll.)
Statement
1
140 x 216 mm
X X
(5,5 x 8,5 poll.)
1
Queste dimensioni sono disponibili nel menu Dimensioni carta solo se l'origine carta non supporta il rilevamento
automatico delle dimensioni o quando questa funzione è disattivata.
2
Solo il raccoglitore di uscita standard supporta queste dimensioni.
3
Con questa impostazione si ottiene un formato di pagina pari a 216 x 356 mm (8,5 x 14 pollici) a meno che le dimensioni
non vengano specificate dall'applicazione software.
4
Per supportare la stampa fronte/retro, la larghezza Universale deve essere compresa tra 148 mm (5,8 pollici) e 216 mm
(8,5 pollici); la lunghezza Universale deve essere compresa tra 182 mm (7,2 pollici) e 356 mm (14 pollici).
Informazioni sulla carta e sui supporti speciali
88
Dimensioni carta Dimensioni Vassoi da 250 o
550 fogli
(standard
oppure
opzionale)
Universal
3,4
Da 138 x 210 mm
(5,5 x 8,3 poll.) fino a
216 x 356 mm
(8,5 x 14 poll.)
Vassoio
opzionale da
Alimentatore
multiuso
2000 fogli
X X
Unità fronte/retro
Da 70 x 127 mm
X X X
(2,8 x 5 poll.) fino a
216 x 356 mm
(8,5 x 14 poll.)
148 x 182 mm
X
(5,8 x 7,7 poll.) fino a
216 x 356 mm
(8,5 x 14 poll.)
Busta 7 3/4
(Monarch)
Busta 9
98 x 191 mm
(3,9 x 7,5 poll.)
98 x 225 mm
X X X
X X X
(3,9 x 8,9 poll.)
Busta 10
105 x 241 mm
X X X
(4,1 x 9,5 poll.)
Busta DL
110 x 220 mm
X X X
(4,3 x 8,7 poll.)
Altra busta
Da 98 x 162 mm
X X X
(3,9 x 6,4 poll.) fino a
176 x 250 mm
(6,9 x 9,8 poll.)
1
Queste dimensioni sono disponibili nel menu Dimensioni carta solo se l'origine carta non supporta il rilevamento
automatico delle dimensioni o quando questa funzione è disattivata.
2
Solo il raccoglitore di uscita standard supporta queste dimensioni.
3
Con questa impostazione si ottiene un formato di pagina pari a 216 x 356 mm (8,5 x 14 pollici) a meno che le dimensioni
non vengano specificate dall'applicazione software.
4
Per supportare la stampa fronte/retro, la larghezza Universale deve essere compresa tra 148 mm (5,8 pollici) e 216 mm
(8,5 pollici); la lunghezza Universale deve essere compresa tra 182 mm (7,2 pollici) e 356 mm (14 pollici).
Nota: è disponibile un vassoio universale regolabile opzionale da 250 fogli per dimensioni inferiori ad A5, ad esempio
le schede.
Informazioni sulla carta e sui supporti speciali
89
Tipi e pesi di carta supportati dalla stampante
Il motore della stampante supporta carta con peso compreso tra 60 e 176 g/m2 (16-47 libbre). L'unità fronte/retro
supporta carta con peso tra 63 e 170 g/m2 (17-45 libbre).
Tipo di carta Vassoi da 250 o 550
fogli (standard
oppure opzionale)
Carta
Vassoio opzionale
da 2000 fogli
Alimentatore
multiuso
• Normale
• C. di qualità
• C. colorata
• Personalizzata
• C. intestata
• Leggera
• Pesante
• Carta prestampata
• Ruvida/cotone
• Riciclata
Cartoncino
Buste X X X
Etichette
Lucidi
1
Unità fronte/retro
1
Le etichette stampate solo su un lato progettate per le stampanti laser sono supportate per uso occasionale: non più di
20 pagine di etichette al mese. Le etichette viniliche, farmaceutiche e biadesive non sono supportate.
Avvertenza — Danno potenziale: Se si stampano più di 20 pagine di etichette al mese, l'unità fronte/retro potrebbe
essere danneggiata.
Tipi e pesi di carta supportati dai raccoglitori di uscita
Utilizzare questa tabella per determinare i possibili raccoglitori di uscita dei processi di stampa che utilizzano i tipi e
pesi carta supportati. La capacità della carta di ogni raccoglitore di uscita viene indicata tra parentesi. Le stime relative
alla capacità della carta sono calcolate in base alla carta da 75 g/m2 (20 libbre).
Informazioni sulla carta e sui supporti speciali
90
Il fascicolatore supporta carta con peso compreso tra 60 e 176 g/m2 (16-47 libbre).
Tipo di carta Raccoglitore di uscita
standard (350 o 550
fogli)
Carta
Espansione di uscita
(550 fogli) o raccoglitore ad alta
capacità (1850 fogli)
Hardware opzionale
Mailbox a 4 scomparti
(400 fogli)
1
• Normale
• C. di qualità
• C. colorata
• Personalizzata
• C. intestata
• Leggera
• Pesante
• Carta prestampata
• Ruvida/cotone
• Riciclata
Cartoncino X X
Buste X X
Etichette X X
Fascicolatore
StapleSmart II
(500 fogli)
2
Lucidi X X
1
Supporta la carta con peso compreso tra 60 e 90 g/m2 (16-24 libbre).
2
Massimo di 50 fogli di carta da 75 g/m2 (20 libbre) per confezione con graffette. I risultati potrebbero variare con carta
più pesante.
Informazioni sulla carta e sui supporti speciali
91
Copia
ADF Vetro dello scanner
Utilizzare l'ADF per documenti in formato multipagina.
Utilizzare il vetro dello scanner per pagine singole, supporti di
piccole dimensioni (come cartoline o foto), lucidi, carta
fotografica o altri supporti di spessore limitato (ritagli di riviste).
Esecuzione di copie
Esecuzione di una copia rapida
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Tali elementi devono essere posizionati sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Sul pannello di controllo, premere .
4 Se il documento è stato posizionato sul vetro dello scanner, toccare Termina il processo per tornare alla
schermata Home.
Copia tramite ADF
1 Caricare un documento originale rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Tali elementi devono essere posizionati sul vetro dello scanner.
2 Regolare le guide carta.
Copia
92
3 Nella schermata Home, toccare Copia oppure utilizzare il tastierino per immettere il numero di copie.
Viene visualizzata la schermata di copia.
4 Modificare le impostazioni della copia secondo necessità.
5 Toccare Copia.
Copia tramite vetro dello scanner
1 Posizionare un documento originale nell'angolo superiore sinistro del vetro dello scanner con il lato di stampa
rivolto verso il basso.
2 Nella schermata Home, toccare Copia oppure utilizzare il tastierino per immettere il numero di copie.
Viene visualizzata la schermata di copia.
3 Modificare le impostazioni della copia secondo necessità.
4 Toccare Copia.
5 Se si deve eseguire la scansione di più pagine, sistemare il documento successivo sul vetro dello scanner, quindi
toccare Scansione pagina successiva.
6 Toccare Termina il processo per tornare alla schermata Home.
Copia di fotografie
1 Posizionare una fotografia nell'angolo superiore sinistro del vetro dello scanner con il lato di stampa rivolto verso
il basso.
2 Nella schermata iniziale, toccare Copia.
3 Toccare Opzioni.
4 Toccare Contenuto.
5 Toccare Foto.
6 Toccare Fine.
7 Toccare Copia.
8 Toccare Scansione pagina successiva o Termina il processo.
Copia su supporti speciali
Creazione di lucidi
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
Copia
93
3 Nella schermata iniziale, toccare Copia.
4 Toccare Copia da, quindi identificare le dimensioni del documento originale.
5 Toccare Copia in, quindi toccare il vassoio contenente i lucidi, oppure toccare Alimentatore multiuso e porre i
lucidi nell'alimentatore multiuso.
6 Toccare le dimensioni dei lucidi desiderate, quindi toccare Continua.
7 Toccare la freccia giù fino a visualizzare Lucido.
8 Toccare Lucido, quindi Continua.
9 Toccare Copia.
Copia su carta intestata
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
4 Toccare Copia da, quindi identificare le dimensioni del documento originale.
5 Toccare Copia in, quindi Alimentatore manuale e posizionare la carta intestata con il lato di stampa rivolto verso
l'alto, inserendo per primo il bordo superiore nell'alimentatore multiuso.
6 Toccare le dimensioni della carta intestata desiderate, quindi toccare Continua.
7 Toccare la freccia giù fino a visualizzare Carta intestata
8 Toccare Carta intestata, quindi Continua.
9 Toccare Copia.
Personalizzazione delle impostazioni di copia
Copia da una dimensione a un'altra
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata Home, toccare Copia.
4 Toccare Copia da, quindi identificare la dimensione del documento originale.
Copia
94
5 Toccare Copia in e selezionare la dimensione che si desidera attribuire alla copia.
Nota: se si selezionano delle dimensioni della carta diverse dalle dimensioni inserite nel campo "Copia da", la
stampante adatterà automaticamente le dimensioni.
6 Toccare Copia.
Esecuzione di copie utilizzando carta proveniente da un vassoio selezionato
Durante il processo di copia, è possibile selezionare il vassoio che contiene il tipo di carta desiderato. Se, ad esempio,
si inserisce un supporto speciale nell'alimentatore multiuso e si desidera effettuare delle copie su tale supporto:
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
4 Toccare Copia da, quindi identificare le dimensioni del documento originale.
5 Toccare Copia in, quindi Alimentatore manuale o il vassoio che contiene il tipo di carta desiderato.
Nota: Se si sceglie Alimentatore manuale, sarà anche necessario selezionare il tipo e le dimensioni della carta.
6 Toccare Copia.
Copia di un documento che contiene dimensioni carta miste
Utilizzare l'ADF per copiare un documento originale che contiene carta pagina miste. A seconda delle dimensioni
carta caricate e delle impostazioni “Copia in” e “Copia da”, ogni copia viene stampata su dimensioni carta miste
(esempio 1) o adattata per rientrare in un singola dimensione carta (esempio 2).
Esempio 1: copia su dimensioni carta miste
La stampante contiene due vassoi per la carta: uno caricato con carta formato Letter e l'altro caricato con carta formato
Legal. Un documento che contiene pagine in formato Letter e Legal deve essere copiato.
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
4 Toccare Copia da, quindi Rilevamento autom. dimensioni.
Copia
95
5 Toccare Copia in e quindi toccare Corrisp. rilevam. autom. dimens..
6 Toccare Copia.
Lo scanner identifica le dimensioni carta miste durante la scansione. Le copie vengono stampate su dimensioni
carta miste corrispondenti alle dimensioni carta del documento originale.
Esempio 2: copia su un'unica dimensione carta
La stampante contiene un unico vassoio per la carta, caricato con carta in formato Letter. Un documento che contiene
pagine in formato Letter e Legal deve essere copiato.
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
4 Toccare Copia da e quindi toccare Misto Letter/Legal.
5 Toccare Copia in e quindi toccare Letter.
6 Toccare Copia.
Lo scanner identifica le dimensioni carta miste durante la scansione e quindi adatta le pagine in formato Legal
da stampare su carta in formato Letter.
Copia su entrambi i lati del foglio (fronte/retro)
1 Caricare un documento originale rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure caricarlo
rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Tali elementi devono essere posizionati sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
4 Dall'area Lati (fronte/retro), toccare il pulsante che è simile all'impostazione fronte/retro da attribuire alle proprie
copie.
Il primo numero rappresenta i lati dei documenti originali, mentre il secondo numero rappresenta i lati della
copia. Ad esempio, selezionare la copia su due lati se i documenti originali sono su un lato e si desidera eseguire
le copie su due lati.
5 Toccare Copia.
Copia
96
Riduzione o ingrandimento di copie
Le copie possono essere ridotte fino al 25% e ingrandite fino al 400% rispetto alla dimensione del documento
originale. Automatico è l'impostazione predefinita di fabbrica per Adatta. Se non si modifica tale impostazione, il
contenuto del documento originale verrà adattato alla dimensione del foglio su cui si sta eseguendo la copia.
Per ridurre o ingrandire una copia:
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
4 Dall'area Adatta, toccare <le frecce per ingrandire o ridurre le copie.
Toccando "Copia in" o "Copia da" dopo avere impostato manualmente l'opzione Adatta, il valore della scala verrà
riportato su Automatico.
5 Toccare Copia.
Regolazione della qualità di copia
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata Home, toccare Copia.
4 Toccare Opzioni.
5 Toccare Contenuto.
6 Toccare il pulsante che meglio definisce il contenuto da copiare:
• Testo: si utilizza per originali costituiti prevalentemente da testo o linee.
• Testo/Foto: si utilizza con documenti originali composti da testo e grafica o immagini.
• Foto: si utilizza quando il documento originale contiene una foto di qualità o una stampa a getto d'inchiostro.
• Imm. stampata: si utilizza per la copia di foto in mezzitoni, grafica, ad esempio documenti prodotti con
stampanti laser o pagine di una rivista o un quotidiano costituite prevalentemente da immagini.
7 Toccare Fine.
8 Toccare Copia.
Copia
97
Fascicolazione copie
Se si stampano più copie di un documento, è possibile scegliere di stampare ciascuna copia come un set (fascicolate)
o stampare le copie come gruppi di pagine (non fascicolate).
Fascicolate Non fascicolate
Per impostazione predefinita, l'opzione Fascicola è attiva. Se non si desidera fascicolare le copie, disattivare
l'impostazione.
Per disattivare la fascicolazione:
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
4 Utilizzare il tastierino numerico per inserire il numero di copie.
5 Se non si desidera fascicolare le copie, toccare Disattivato.
6 Toccare Copia.
Inserimento di fogli separatori tra copie
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
4 Toccare Opzioni.
5 Toccare Fogli separatori.
Nota: per inserire i fogli separatori tra le copie, è necessario attivare l'opzione Fascicola. In caso contrario, i fogli
separatori vengono aggiunti alla fine del processo di stampa.
6 Selezionare una delle opzioni indicate di seguito:
• Tra copie
• Tra processi
• Tra pagine
7 Toccare Fine.
8 Toccare Copia.
Copia
98
Copia di più pagine su un singolo foglio
Per ridurre il consumo della carta, è possibile copiare due o quattro pagine consecutive di un documento di più
pagine su un singolo foglio di carta.
Note:
• L'opzione delle dimensioni della carta deve essere impostata su Letter, Legal, A4 o B5 JIS.
• L'opzione delle dimensioni della copia deve essere impostata su 100%.
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
4 Selezionare un'impostazione fronte/retro.
5 Toccare Opzioni.
6 Toccare Risparmio carta.
7 Selezionare l'output desiderato.
8 Per stampare un bordo attorno a ciascuna pagina delle copie, toccare Stampa bordi pagina.
9 Toccare Fine.
10 Toccare Copia.
Creazione di un processo personalizzato (creazione processo)
Un processo personalizzato consente di unire uno o più insiemi di documenti originali in un solo processo di copia.
Ciascun insieme può essere acquisito usando parametri diversi. Quando viene inviato un processo ed è attiva la
funzione di processo personalizzato, lo scanner acquisisce il primo insieme di originali usando i parametri specificati,
quindi prosegue con l'acquisizione dell'insieme successivo applicando gli stessi o nuovi parametri.
La definizione di insieme dipende dall'origine della scansione:
• Se si deve acquisire un documento sul vetro dello scanner, un insieme è costituito da un'unica pagina.
• Se si devono acquisire più pagine mediante l'ADF, un insieme è costituito da tutte le pagine acquisite fino a
quando l'ADF non si svuota.
• Se si utilizza l'ADF per acquisire una sola pagina, l'insieme è costituito da un'unica pagina.
Ad esempio:
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
Copia
99
4 Toccare Opzioni.
5 Toccare Processo personalizzato.
6 Toccare Attivato.
7 Toccare Fine.
8 Toccare Copia.
Quando la scansione di un insieme è stata completata, viene visualizzata la schermata di scansione.
9 Caricare il documento successivo nell'ADF, con il lato da acquisire rivolto verso l'alto e il bordo corto per primo,
o sul vetro dello scanner, con il lato da acquisire rivolto verso il basso, quindi toccare Scansione alimentatore
documenti automatico o Scansione superficie piana.
Nota: se necessario, modificare le impostazioni del processo.
10 Nel caso in cui si debba acquisire un ulteriore documento, caricarlo nell'ADF, con il lato da acquisire rivolto verso
l'alto e il bordo corto per primo, o sul vetro dello scanner, con il lato da acquisire rivolto verso il basso, quindi
toccare Scansione alimentatore documenti automatico o Scansione superficie piana. In caso contrario,
toccare Termina il processo.
Interruzione processo
Interruzione processo sospende il processo di stampa corrente e consente di stampare le copie.
Nota: tale impostazione deve essere attiva per il corretto funzionamento della funzione.
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Tali elementi devono essere posizionati sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Sul pannello di controllo, premere .
4 Se il documento è stato posizionato sul vetro dello scanner, toccare Termina il processo per tornare alla
schermata Home.
Inserimento di informazioni sulle copie
Inserimento di data e ora nella parte superiore di ogni pagina
1 Caricare l'originale con il lato da copiare rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF, oppure
caricarlo con il lato da copiare rivolto verso il basso sul vetro dello scanner.
Nota: non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti
di spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.
2 Se si carica un documento nell'ADF, regolare le guide carta.
3 Nella schermata iniziale, toccare Copia.
4 Toccare Opzioni.
Copia
100
