Dell 5530 User's Guide [sv]
Monolaserskrivare
Användarhandbok
Viktigt! Om skrivaren har en pekskärm kan du få mer information om hur du
använder skrivaren i Användarhandboken på cd-skivan Dokumentation.
Maskintyp(er):
4062, 4551, 4552, 4553, 4864, 5530
Modell(er):
01A, 21A, 23A, 41A, 43A, 630, d03, dn, dn1, dn2, dn3, gd1, gd2, gm1, md1, mn1, n01, n02, n03, xn2
Innehåll
Säkerhetsinformation.......................................................................8
Lär dig mer om skrivaren................................................................10
Skrivarkonfigurationer.......................................................................................................................................................10
Välja en plats för skrivaren...............................................................................................................................................12
Förstå skrivarens kontrollpanel......................................................................................................................................13
Tilläggsskrivarinställning................................................................15
Installera interna tillval......................................................................................................................................................15
Tillgängliga interna tillval ............................................................................................................................................................15
Komma åt systemkortet så att du kan installera interna tillval...................................................................................... 16
Installera minneskort.....................................................................................................................................................................18
Installera ett flashminne eller firmwarekort..........................................................................................................................19
Installera en Internal Solutions Port.........................................................................................................................................21
Installera en hårddisk på skrivaren...........................................................................................................................................28
Installera hårdvarualternativ...........................................................................................................................................32
Installationsordning....................................................................................................................................................................... 32
Installera pappersinmatare......................................................................................................................................................... 32
Installera en duplexenhet (tillval) .............................................................................................................................................33
Ansluta kablar.......................................................................................................................................................................34
Kontrollera skrivarinställningen.....................................................................................................................................35
Skriva ut en sida med menyinställningar...............................................................................................................................36
Skriva ut en sida med nätverksinställningar......................................................................................................................... 36
Installera skrivarprogramvaran.......................................................................................................................................36
Installera skrivarprogramvara ....................................................................................................................................................36
Uppdatera tillgängliga alternativ i skrivardrivrutinen....................................................................................................... 37
Ställa in trådlös utskrift......................................................................................................................................................38
Information som du behöver för att installera skrivaren på ett trådlöst nätverk.................................................... 38
Installera skrivaren till ett trådlöst nätverk (Windows)...................................................................................................... 39
Installera skrivaren till ett trådlöst nätverk (Macintosh) ...................................................................................................40
Installera skrivaren på ett trådburet nätverk.............................................................................................................43
Ändra portinställningar efter installation av en ny nätverksport (Internal Solutions Port)......................45
Ställa in seriell utskrift........................................................................................................................................................47
Fylla på papper och specialmaterial............................................49
Ställa in pappersstorlek och papperstyp....................................................................................................................49
Konfigurera universella pappersinställningar...........................................................................................................49

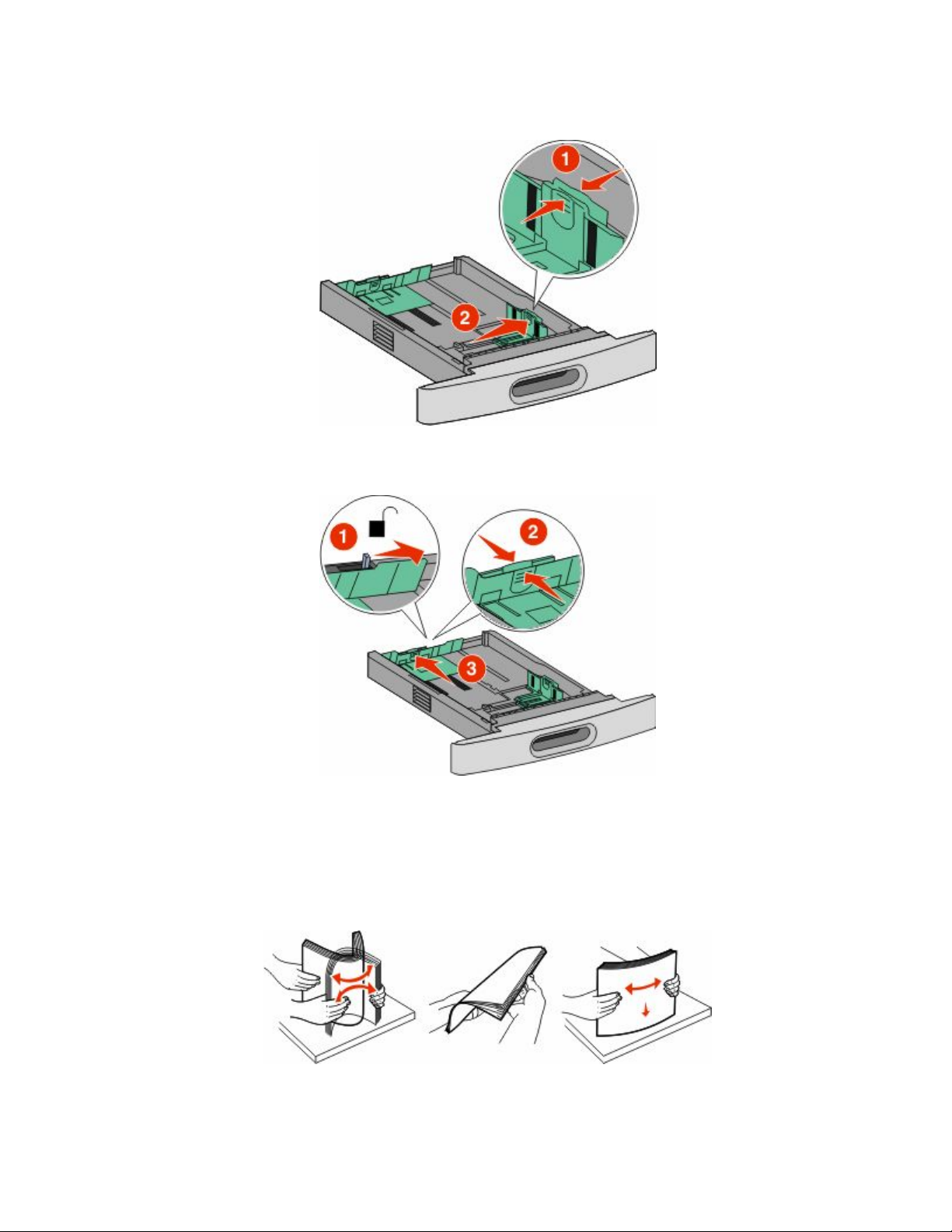

Ladda magasin för 250 eller 550 ark (standard eller tillval)..................................................................................50
Innehåll
2
Fylla på magasin för 2 000 ark.........................................................................................................................................53
Fylla på universalarkmataren..........................................................................................................................................57
Ladda kuvertmataren.........................................................................................................................................................59
Lägga till och ta bort länkar till magasin.....................................................................................................................61
Länkade magasin............................................................................................................................................................................61
Ta bort länkar till magasin ...........................................................................................................................................................61
Länka utmatningsfack................................................................................................................................................................... 61
Ändra namn för en anpassad typ <x>..................................................................................................................................... 62
Riktlinjer för papper och specialmaterial....................................63
Riktlinjer för papper............................................................................................................................................................63
Pappersegenskaper .......................................................................................................................................................................63
Papper som inte kan användas.................................................................................................................................................. 64
Välja papper......................................................................................................................................................................................64
Välja förtryckta formulär och brevpapper .............................................................................................................................64
Använda returpapper.................................................................................................................................................................... 65
Förvara papper ................................................................................................................................................................................66
Pappersstorlekar, papperstyper och pappersvikter som kan användas.........................................................66
Pappersstorlekar som går att använda i skrivaren.............................................................................................................. 66
Papperstyper och -vikter som kan hanteras av skrivaren ................................................................................................68
Papperstyper och pappersvikter som kan hanteras av utmatningsfacken............................................................... 68
skriver ut............................................................................................70
Skriva ut ett dokument......................................................................................................................................................70
Skriva ut på specialmaterial.............................................................................................................................................70
Använda brevpapper ....................................................................................................................................................................70
Tips vid användning av OH-film................................................................................................................................................ 71
Tips vid användning av kuvert...................................................................................................................................................71
Tips vid användning av etiketter............................................................................................................................................... 72
Tips vid användning av styvt papper ......................................................................................................................................72
Skriva ut konfidentiella jobb och andra lagrade jobb............................................................................................73
Lagra jobb i skrivaren.................................................................................................................................................................... 73
Skriva ut konfidentiella jobb och andra lagrade jobb.......................................................................................................73
Utskrift från ett flashminne..............................................................................................................................................75
Skriva ut informationssidor..............................................................................................................................................76
Skriva ut en lista med teckensnittsprov.................................................................................................................................. 76
Skriva ut en kataloglista................................................................................................................................................................ 76
Skriva ut testsidor ...........................................................................................................................................................................76
Avbryta en utskrift...............................................................................................................................................................77
Avbryta ett utskriftsjobb på skrivarens kontrollpanel.......................................................................................................77
Avbryta ett utskriftsjobb:från datorn....................................................................................................................................... 77
Innehåll
3
Åtgärda papperskvadd...................................................................79
Undvika papperskvadd.....................................................................................................................................................79
Förstå papperskvaddsnummer och -plats..................................................................................................................80
200 och 201 papperskvaddar..........................................................................................................................................80
202 och 203 Papperskvadd..............................................................................................................................................81
230 Papperskvadd...............................................................................................................................................................82
231–239 papperskvadd (extern duplexenhet som tillval)....................................................................................84
241–245 papperskvadd.....................................................................................................................................................86
250 papperskvadd...............................................................................................................................................................86
260 papperskvadd...............................................................................................................................................................87
271–279 papperskvadd.....................................................................................................................................................88
280 Papperskvadd...............................................................................................................................................................88
281 Papperskvadd...............................................................................................................................................................89
282 Papperskvadd...............................................................................................................................................................89
283 Häftningskvadd...........................................................................................................................................................90
Förstå skrivarens menyer...............................................................92
Menylista................................................................................................................................................................................92
Menyn Papper.......................................................................................................................................................................93
menyn Standardkälla ....................................................................................................................................................................93
Menyn Pappersstorlek/-typ ........................................................................................................................................................93
Menyn Konf. univ.matare............................................................................................................................................................. 96
Kuvertutjämning.............................................................................................................................................................................97
Menyn Ersättningsstorlek............................................................................................................................................................ 97
Menyn Pappersstruktur................................................................................................................................................................97
Menyn Pappersvikt......................................................................................................................................................................... 99
Menyn Pappersmatning.............................................................................................................................................................100
menyn Anpassade typer ............................................................................................................................................................102
Menyn Universell inställning....................................................................................................................................................103
menyn Fackkonfiguration .........................................................................................................................................................103
Menyn Rapporter..............................................................................................................................................................104
Menyn Nätverk/portar.....................................................................................................................................................105
Menyn Aktivt nätverkskort........................................................................................................................................................105
Menyer för Standardnätverk eller Nätverk <x>.................................................................................................................106
Menyn Nätverksrapporter .........................................................................................................................................................107
Menyn Nätverkskort ....................................................................................................................................................................108
TCP/IP-menyn ................................................................................................................................................................................108
Menyn IPv6......................................................................................................................................................................................109
Menyn Trådlöst..............................................................................................................................................................................110
Innehåll
4
Menyn AppleTalk..........................................................................................................................................................................111
Menyn NetWare.............................................................................................................................................................................111
menyn LexLink...............................................................................................................................................................................112
Menyn Standard-USB..................................................................................................................................................................112
Menyn Parallell <x> .....................................................................................................................................................................114
Menyn Seriell <x>.........................................................................................................................................................................116
Menyn SMTP-inställning ............................................................................................................................................................118
Menyn Säkerhet.................................................................................................................................................................120
Menyn Blandat...............................................................................................................................................................................120
Menyn Konfidentiell utskrift.....................................................................................................................................................120
Menyn Diskrensning....................................................................................................................................................................121
Menyn Säkerhetsgranskningslogg.........................................................................................................................................122
Menyn Ställ in datum/tid ...........................................................................................................................................................123
Menyn Inställningar.........................................................................................................................................................124
Menyn Allmänna inställningar.................................................................................................................................................124
Menyn Inställningar.....................................................................................................................................................................127
menyn Efterbehandling .............................................................................................................................................................129
Menyn Kvalitet...............................................................................................................................................................................131
Menyn Verktyg...............................................................................................................................................................................132
Menyn XPS ......................................................................................................................................................................................133
Menyn PDF......................................................................................................................................................................................134
menyn PostScript..........................................................................................................................................................................134
Menyn PCL-emulering ................................................................................................................................................................134
Menyn HTML ..................................................................................................................................................................................137
Menyn Bild.......................................................................................................................................................................................138
Menyn Flash-enhet ......................................................................................................................................................................138
menyn Hjälp........................................................................................................................................................................140
Förstå skrivarmeddelanden.........................................................142
Lista med status- och felmeddelanden.....................................................................................................................142
Underhålla skrivaren.....................................................................164
Rengöra skrivarens exteriör...........................................................................................................................................164
Förvara förbrukningsmaterial.......................................................................................................................................164
Spara förbrukningsmaterial..........................................................................................................................................164
Kontrollera förbrukningsmaterialets status............................................................................................................165
Kontrollera statusen för förbrukningsmaterial från skrivarens kontrollpanel........................................................165
Kontrollera status för förbrukningsmaterial från en nätverksdator ...........................................................................165
Beställa förbrukningsmaterial......................................................................................................................................165
Beställa tonerkassetter................................................................................................................................................................165
Flytta skrivaren...................................................................................................................................................................166
Förberedelser för flytt av skrivaren.........................................................................................................................................166
Innehåll
5
Flytta skrivaren till en annan plats..........................................................................................................................................166
Skicka skrivaren .............................................................................................................................................................................167
Administrativ support...................................................................168
Använda den inlagda webbservern...........................................................................................................................168
Kontrollera enhetsstatus................................................................................................................................................168
Ställa in e-postvarningar................................................................................................................................................168
Visa rapporter.....................................................................................................................................................................169
Ställa in energisparläge...................................................................................................................................................169
Återställa originalvärden................................................................................................................................................170
Felsökning........................................................................................171
Lösa allmänna problem..................................................................................................................................................171
Lösa vanliga skrivarproblem.....................................................................................................................................................171
Kontrollpanelens display är tom eller visar bara romber...............................................................................................171
Den inbäddade webbservern öppnas inte..........................................................................................................................171
Lösa utskriftsproblem......................................................................................................................................................172
Flerspråkig PDF-fil skrivs inte ut ..............................................................................................................................................172
Felmeddelande om läsning av USB-enhet visas................................................................................................................172
Jobben skrivs inte ut....................................................................................................................................................................172
Konfidentiella och övriga lagrade jobb skrivs inte ut......................................................................................................173
Jobb tar längre tid än väntat att skriva ut............................................................................................................................173
Jobben skrivs ut från fel magasin eller på fel material....................................................................................................174
Felaktiga tecken skrivs ut...........................................................................................................................................................174
Det går inte att länka magasinen............................................................................................................................................174
Stora utskriftsjobb sorteras inte ..............................................................................................................................................174
Det blir oväntade sidbrytningar..............................................................................................................................................175
Lösa problem med tillvalen...........................................................................................................................................175
Tillval som inte fungerar som de ska eller avbryts efter installation..........................................................................175
Pappersmagasin............................................................................................................................................................................176
Magasin för 2 000 ark ..................................................................................................................................................................176
kuvertmatare..................................................................................................................................................................................177
Duplexenhet...................................................................................................................................................................................177
Utmatningsenhet med 5 fack...................................................................................................................................................177
Utmatningstillval...........................................................................................................................................................................177
Minneskort ......................................................................................................................................................................................178
Flashminneskort............................................................................................................................................................................178
Hårddisk med adapter ................................................................................................................................................................178
Internal Solutions Port ................................................................................................................................................................178
Lösa problem med pappersmatningen....................................................................................................................178
Papper fastnar ofta.......................................................................................................................................................................178
Meddelande om papperskvadd står kvar sedan kvaddet har rensats.......................................................................179
Innehåll
6
En sida som fastnat skrivs inte ut igen när du har tagit bort den................................................................................179
Lösa problem med utskriftskvaliteten.......................................................................................................................179
Lokalisera problem med utskriftskvaliteten........................................................................................................................179
Tomma sidor...................................................................................................................................................................................180
Beskurna bilder..............................................................................................................................................................................180
Textskuggor....................................................................................................................................................................................181
Grå bakgrund .................................................................................................................................................................................181
Fel marginaler ................................................................................................................................................................................181
Pappersböjning.............................................................................................................................................................................182
Oregelbunden utskrift ................................................................................................................................................................182
Utskriften är för mörk ..................................................................................................................................................................183
Utskriften är för ljus......................................................................................................................................................................184
Återkommande fel .......................................................................................................................................................................185
Skev utskrift.....................................................................................................................................................................................185
Fasta svarta eller vita streck ......................................................................................................................................................186
Sidor med heltäckande färg......................................................................................................................................................186
Vågräta streck.................................................................................................................................................................................187
Lodräta streck.................................................................................................................................................................................188
Det finns toner- eller bakgrundsskuggor på sidorna.......................................................................................................188
Tonern suddas lätt bort..............................................................................................................................................................189
Tonerprickar på sidan..................................................................................................................................................................189
Dålig utskriftskvalitet på OH-film............................................................................................................................................190
Kontakta kundtjänst.........................................................................................................................................................190
Anmärkningar.................................................................................191
Produktinformation.........................................................................................................................................................191
Om utgåvan........................................................................................................................................................................191
Strömförbrukning.............................................................................................................................................................193
Register............................................................................................201
Innehåll
7
Säkerhetsinformation
Anslut nätsladden till ett lättillgängligt eluttag i närheten av produkten.
Placera inte produkten nära vatten eller på våta platser.
VARNING – RISK FÖR SKADOR: Produkten använder laser. Användning av kontroller, justeringar eller utförande
av andra procedurer än de som angetts häri kan resultera i farlig strålning.
Produkten utnyttjar en utskriftsprocess som värmer utskriftsmaterialet, och värmen kan få materialet att avge ångor.
Du måste känna till avsnittet i handböckerna som har anvisningar om hur du väljer utskriftsmaterial för att undvika
risken för skadliga ångor.
Var försiktig när du byter ut ett litiumbatteri.
VARNING – RISK FÖR SKADOR: Om ett litiumbatteri byts ut på fel sätt finns det risk att det exploderar. Byt
endast ut litiumbatteriet mot ett av samma eller motsvarande typ. Du får inte ladda om, ta isär eller elda upp ett
litiumbatteri. Kassera använda batterier enligt tillverkarens anvisningar och lokala föreskrifter.
VARNING – VARM YTA: Insidan av skrivaren kan vara varm. Förebygg risken för brännskador genom att vänta
tills ytan har svalnat.
VARNING – RISK FÖR SKADOR: Skrivaren väger mer än 18 kg (40 lb) och det behövs två eller fler personer för
att flytta den.
VARNING – RISK FÖR SKADOR: Innan du flyttar på skrivaren ska du följa de här riktlinjerna för att undvika
personskador eller skador på skrivaren:
• Stäng av skrivaren genom att trycka på strömbrytaren och dra sedan ut nätkabeln ur vägguttaget.
• Koppla loss alla sladdar kablar från skrivaren innan du flyttar den.
• Lyft skrivaren från arkmataren och ställ den åt sidan, istället för att försöka lyfta arkmataren och skrivaren samtidigt.
Obs! Använd handtagen på skrivarens sidor när du lyfter bort den från arkmataren.
Använd endast den nätsladd som levererades med apparaten eller en utbytesnätsladd som godkänts av tillverkaren.
Använd endast en 26 AWG-kabel eller större för telekommunikation (RJ-11) när den här produkten ansluts till det
allmänna telenätet.
VARNING – RISK FÖR ELCHOCK: Om du vill få tillgång till systemkortet eller om du installerar minnes- eller
tillvalskort någon tid efter att du installerat skrivaren, stänger du av skrivaren och drar ut nätkabeln ur
vägguttaget innan du fortsätter. Om du har några andra enheter anslutna till skrivaren bör du stänga av dem
också och dra ut eventuella kablar till skrivaren.
VARNING – RISK FÖR ELCHOCK: Se till att alla externa anslutningar (som Ethernet- och telefonanslutningar) är
ordentligt installerade i de markerade inkopplingsportarna.
Produkten är utformad, testad och godkänd för att uppfylla internationella säkerhetsstandarder vid användning av
specifika delar från tillverkaren. Vissa delars säkerhetsfunktioner kanske inte alltid är självklara. Tillverkaren ansvarar
inte för användning av andra ersättningsdelar.
VARNING – RISK FÖR SKADOR: Klipp, vrid, knyt eller kläm inte strömsladden. Placera inte heller tunga föremål
på den. Se till så att strömsladden inte skavs eller belastas. Kläm inte fast strömsladden mellan föremål, t.ex.
möbler och väggar. Om något av ovanstående sker finns det risk för brand eller elstötar. Inspektera strömsladden
regelbundet för tecken på sådana problem. Koppla bort strömsladden från eluttaget innan du inspekterar den.
Se till att en professionell serviceperson utför service och reparationer som inte beskrivs i användarhandboken.
Säkerhetsinformation
8
VARNING – RISK FÖR ELCHOCK: För att undvika elstötar koppla ifrån strömsladden från vägguttaget och alla
kablar från skrivaren innan du fortsätter.
VARNING – RISK FÖR ELCHOCK: Använd inte faxen under åskväder. Du bör inte konfigurera produkten eller
göra andra elektriska anslutningar med t.ex. nätsladden eller telesladden under åskväder.
VARNING – VÄLTER LÄTT: Om skrivaren är placerad på golvet krävs ytterligare möbler för att den ska stå stabilt.
Du måste antingen använda ett skrivarställ eller en skrivarbas om du använder ett högkapacitetsmagasin, en
duplexenhet och ett inmatningsval eller fler än ett inmatningsval. Du kan behöva ytterligare möbler om du har
köpt en flerfunktionsskrivare som du kan använda till att skanna, kopiera och faxa. Mer information finns i
säkerhetsbladet som medföljde skrivaren.
SPARA DESSA ANVISNINGAR.
Säkerhetsinformation
9
Lär dig mer om skrivaren
Skrivarkonfigurationer
Basmodell
Funktion
Standardutmatningsfack 350 eller 550 ark
1
Skrivarens kontrollpanel Ej tillämpligt
2
Universalarkmatare 100 ark
3
Standardmagasin (magasin 1) 250 eller 550 ark
4
*
Baserat på 75 g/m2-papper.
Papperskapacitet
*
Helt konfigurerad modell
VARNING – VÄLTER LÄTT: Om skrivaren är placerad på golvet krävs ytterligare möbler för att den ska stå stabilt.
Du måste antingen använda ett skrivarställ eller en skrivarbas om du använder ett högkapacitetsmagasin, en
duplexenhet och ett inmatningsval eller fler än ett inmatningsval. Du kan behöva ytterligare möbler om du har
köpt en flerfunktionsskrivare som du kan använda till att skanna, kopiera och faxa. Mer information finns i
säkerhetsbladet som medföljde skrivaren.
Lär dig mer om skrivaren
10
Funktioner/Alternativ
1
Utmatningsenhet med 5 fack
2
Papperskapacitet
500 ark
1
2
3
4
5
6
7
8
9
1
Baserat på 75 g/m2-papper.
2
Skrivaren stödjer upp till tre extra utmatningsenheter, två utmatningsenheter med 5 fack, en extra högkapacitetsut-
Utmatningsenhet med 5 fack 500 ark
Kuvertmatare 85 kuvert
Standardmagasin (magasin 1) 250 eller 550 ark
Duplexenhet
3
Ej tillämpligt
Tillvalsmagasin (Magasin 2) 250 eller 550 ark
Tillvalsmagasin (Magasin 3) 250 eller 550 ark
Tillvalsmagasin för 2 000 ark (Magasin 4) 2000 ark
Hjulbas Ej tillämpligt
matningsenhet (ej på bild) eller en häftningsenhet (ej på bild).
3
Duplexenhet som tillval finns för basmodellen med ett standardmagasin för 250 ark. Modeller med ett standardmagasin
för 550 ark kan ha en inre duplexenhet.
Lär dig mer om skrivaren
11
Välja en plats för skrivaren
Lämna tillräckligt med utrymme så att man kan öppna magasin, höljen och luckor när du väljer en plats för skrivaren.
Tänker du installera några tillbehör ska du lämna plats även för dem. Det är viktigt att:
• Se till att luftflödet i rummet motsvarar de senaste föreskrifterna enligt ASHRAE 62.
• Att skrivaren står på en plan, stadig yta.
• Att skrivaren inte placeras:
– Ej för nära direkt luftflöde från luftkonditionering, värmeelement eller ventilationsapparater
– Ej i direkt solljus eller på platser med extremt hög luftfuktighet eller temperaturväxlingar
– Rent, torrt och dammfritt
• Följande utrymme rekommenderas att lämnas fritt runt om skrivaren för ordentlig ventilation:
Höger sida 31 cm (12 tum)
1
Vänster sida 31 cm (12 tum)
2
Framsida 51 cm (20 tum)
3
Baksida 31 cm (12 tum)
4
5 Topp
1
Tillåta tillägg av alla utskriftsalternativ.
1
137 cm (54 tum)
Lär dig mer om skrivaren
12
Förstå skrivarens kontrollpanel
Artikel Beskrivning
Display Visar meddelanden och bilder med skrivarens status
1
Navigeringsknappar Tryck på upp- eller nerpilen för att bläddra genom menyer eller menypunkter, eller för att
2
öka eller minska ett värde när du anger nummer.
Tryck på höger- eller vänsterpilen för att bläddra genom menyinställningar (även kallat
värden eller alternativ) eller för att bläddra genom text som rullar vidare på en annan skärm.
Välj
3
• Öppnar ett menyalternativ och visar tillgängliga värden eller inställningar. Aktuell
inställning anges med en asterisk (*).
• Spara ett visat menysteg som ny standardinställning för användare.
Anmärkningar:
• När en ny inställning sparas som en användares standardinställning så används den
tills en ny inställning görs eller tills fabriksinställningarna återställs.
• Inställningar som du gör i programvaran kan också ändra eller styra användarens
standardinställningar som väljs från manöverpanelen.
Tangentbord Ange siffror eller symboler på displayen.
4
Tillbaka Återställer skärmen till föregående skärm
5
Indikatorlampa Anger skrivarstatus:
6
• Av – Strömmen är av.
• Bblinkar grönt – skrivaren värms upp, bearbetar data eller skriver ut.
• Lyser grönt – skrivaren är på men i viloläge.
• Lyser rött—Operatörsingripande behövs.
Stopp All utskriftsaktivitet avbryts
7
En lista över alternativ anges när Stoppat visas på skärmen.
Lär dig mer om skrivaren
13
Artikel Beskrivning
Meny Öppnar menyindex
8
Obs! Menyerna är bara tillgängliga när skrivaren är i läget Klar
USB-port För in ett flashminne på skrivarens framsida för att skriva ut sparade filer.
9
Obs! Endast USB-porten på framsidan stödjer flashminnen.
Lär dig mer om skrivaren
14
Tilläggsskrivarinställning
Installera interna tillval
VARNING – RISK FÖR ELCHOCK: Om du vill få tillgång till systemkortet eller om du installerar minnes- eller
tillvalskort någon tid efter att du installerat skrivaren, stänger du av skrivaren och drar ut nätkabeln ur
vägguttaget innan du fortsätter. Om du har några andra enheter anslutna till skrivaren bör du stänga av dem
också och dra ut eventuella kablar till skrivaren.
Alla tillval på listan kanske inte är tillgängliga. Om du vill få mer information kan du kontakta skrivarens inköpsställe.
Tillgängliga interna tillval
• Minneskort
– Skrivarminne
– Flashminne
– Teckensnitt
• Fast programkort
– Streckkod och formulär
– IPDS och SCS/TNe
– PrintCryption
• Skrivarens hårddisk
• Internal Solutions Ports (ISP)
– RS-232-C Seriell ISP
– Parallell 1284-B ISP
– MarkNet
– MarkNet N8130 10/100 Fiber-ISP
– MarkNet N8120 10/100/1000 Ethernet-ISP
TM
TM
N8150 802.11 b/g/n Trådlös ISP
Det är inte säkert att alla alternativ finns tillgängliga. Om du vill få mer information kan du kontakta skrivarens
inköpsställe.
Tilläggsskrivarinställning
15
Komma åt systemkortet så att du kan installera interna tillval
Obs! För det här krävs en vanlig skruvmejsel.
VARNING – RISK FÖR ELCHOCK: Om du vill få tillgång till systemkortet eller om du installerar minnes- eller
tillvalskort någon tid efter att du installerat skrivaren, stänger du av skrivaren och drar ut nätkabeln ur
vägguttaget innan du fortsätter. Om du har några andra enheter anslutna till skrivaren bör du stänga av dem
också och dra ut eventuella kablar till skrivaren.
1 Öppna luckan till systemkortet.
2 Lossa skruvarna till systemkortets lucka.
Tilläggsskrivarinställning
16
3 Ta bort systemkortets lucka.
4 Ta hjälp av bilden nedan för att hitta lämplig kontakt.
Varning – risk för skador: Systemkortets elektriska komponenter kan lätt skadas av statisk elektricitet. Rör vid
någon av skrivarens metallkomponenter innan du rör vid någon av systemkortets elektroniska komponenter
eller kontakter.
Kortplatser för fastprogram- och flashminneskort
1
Minneskortanslutning
2
Internal Solutions-port eller skrivarens hårddiskanslutning
3
Tilläggsskrivarinställning
17
Installera minneskort
Obs! För det här krävs en vanlig skruvmejsel.
VARNING – RISK FÖR ELCHOCK: Om du vill få tillgång till systemkortet eller om du installerar minnes- eller
tillvalskort någon tid efter att du installerat skrivaren, stänger du av skrivaren och drar ut nätkabeln ur
vägguttaget innan du fortsätter. Om du har några andra enheter anslutna till skrivaren bör du stänga av dem
också och dra ut eventuella kablar till skrivaren.
Varning – risk för skador: Systemkortets elektriska komponenter kan lätt skadas av statisk elektricitet. Rör vid någon
av skrivarens metallkomponenter innan du rör vid någon av systemkortets elektroniska komponenter eller kontakter.
Ett extra minneskort kan köpas separat och anslutas till systemkortet. Installera minneskortet:
1 Åtkomst till systemkortet.
2 Packa upp minneskortet.
Obs! Undvik att vidröra anslutningspunkterna längs kortets kant.
3 Frigör spärrarna till minneskortet.
Tilläggsskrivarinställning
18
4 Rikta in urfasningarna på minneskortet mot kammarna i kortplatsen.
Skåror
1
Kammar
2
5 Skjut in minneskortet i kortplatsen tills det snäpper fast.
6 Sätt tillbaka systemkortets skydd och stäng luckan till systemkortet.
Installera ett flashminne eller firmwarekort
Obs! För det här krävs en vanlig skruvmejsel.
Tilläggsskrivarinställning
19
Systemkortet har två kortplatser för extra flashminne eller fast programkort. Bara ett av varje kan installeras, men du
kan använda valfri kortplats.
VARNING – RISK FÖR ELCHOCK: Om du vill få tillgång till systemkortet eller om du installerar minnes- eller
tillvalskort någon tid efter att du installerat skrivaren, stänger du av skrivaren och drar ut nätkabeln ur
vägguttaget innan du fortsätter. Om du har några andra enheter anslutna till skrivaren bör du stänga av dem
också och dra ut eventuella kablar till skrivaren.
Varning – risk för skador: Systemkortets elektriska komponenter kan lätt skadas av statisk elektricitet. Rör vid någon
av skrivarens metallkomponenter innan du rör vid någon av systemkortets elektroniska komponenter eller kontakter.
1 Åtkomst till systemkortet.
2 Packa upp kortet.
Obs! Undvik att röra vid de elektroniska komponenterna på kortet.
3 Håll i kortets kanter och rikta in de plasttapparna mot hålen i systemkortet.
Plaststift
1
2
Metallstift
Tilläggsskrivarinställning
20
4 Skjut kortet ordentligt på plats.
Anmärkningar:
• Anslutningen på kortet måste i hela sin längd ligga an mot systemkortet.
• Var försiktig så att inte kontakterna skadas.
5 Sätt tillbaka systemkortets skydd och stäng luckan till systemkortet.
Installera en Internal Solutions Port
Systemkortet stödjer en Internal Solutions Port (ISP) som tillval. Installera en ISP för extra anslutningsalternativ.
Tilläggsskrivarinställning
21
Systemkortet stödjer en Lexmark Internal Solutions Port (ISP) som tillval.Installera en ISP för extra
anslutningsalternativ.
Obs! För det här krävs en vanlig skruvmejsel.
VARNING – RISK FÖR ELCHOCK: Om du vill få tillgång till systemkortet eller om du installerar minnes- eller
tillvalskort någon tid efter att du installerat skrivaren, stänger du av skrivaren och drar ut nätkabeln ur
vägguttaget innan du fortsätter. Om du har några andra enheter anslutna till skrivaren bör du stänga av dem
också och dra ut eventuella kablar till skrivaren.
Varning – risk för skador: Systemkortets elektriska komponenter kan lätt skadas av statisk elektricitet. Rör vid någon
av skrivarens metallkomponenter innan du rör vid någon av systemkortets elektroniska komponenter eller kontakter.
1 Åtkomst till systemkortet.
2 Packa upp ISP och plastpegen.
Obs! Undvik att röra vid komponenterna på kortet.
3 Sök rätt på kortplatsen på systemkortet.
Obs! Om en skrivarhårddisk som tillval nyligen installerats måste först skrivarhårddisken tas bort. Ta bort
hårddisken:
Tilläggsskrivarinställning
22
a Dra ur skrivarhårddiskens anpassningssladd från systemkortet och lämna kabeln ansluten till skrivarens
hårddisk. För att dra ur kabeln kramar man på huvudet på anpassningskabelns kontakt för att frigöra haken
innan kabeln dras ut.
b Ta bort skruvarna som håller skrivarens hårddisk på plats.
c Ta bort skrivarens hårddisk genom att dra den uppåt för att avsätta ställningen.
Tilläggsskrivarinställning
23
d Ta bort vingskruvarna som fäster monteringskonsolen på skrivarens hårddisk och ta därefter bort konsolen.
Ställ skrivarens hårddisk åt sidan.
4 Ta bort metallkåpan från ISP-öppningen.
Tilläggsskrivarinställning
24
5 Rätta in stöden på plastpegen i hålen på systemkortet och tryck nedåt tills pegen snäpps på plats. Se till att varje
stöd har låst fast ordentligt och att pegen sitter ordentligt fast i systemkortet.
6 Installer ISP på plastpegen. Vinkla ISP över plastpegen och närma dig sedan plastpegen så att eventuella
uthängande anslutningar kommer igenom ISP-öppningen in i systemkortskorgen.
Tilläggsskrivarinställning
25
7 Sänk ner ISP mot plastpegen till ISP placerats mellan stöden på plastpegen.
8 För in den långa vingskruven och vrid den medsols så pass mycket att ISP hålls på plats men dra inte åt vingskruven
vid det här tillfället.
Tilläggsskrivarinställning
26
9 Sätt fast de två bifogade skruvarna för att fästa ISP monteringskonsol på systemkortskorgen.
10 Dra åt de långa vingskruvarna.
Obs! Dra inte åt vingskruven för mycket.
11 Sätt i kontakten från anpassningskabeln för ISP i uttaget på systemkortet.
Obs! Kontakten och uttaget är färgkodade.
12 Om skrivarens hårddisk nyligen installerats ansluter du skrivarens hårddisk till ISP. För mer information, se
”Installera en hårddisk på skrivaren” på sidan 28.
Tilläggsskrivarinställning
27
13 Sätt tillbaka systemkortets skydd och stäng luckan till systemkortet.
Installera en hårddisk på skrivaren
Tillvalsskrivarens hårddisk kan installeras med eller utan en Internal Solutions Port (ISP).
Obs! För det här krävs en vanlig skruvmejsel.
VARNING – RISK FÖR ELCHOCK: Om du vill få tillgång till systemkortet eller om du installerar minnes- eller
tillvalskort någon tid efter att du installerat skrivaren, stänger du av skrivaren och drar ut nätkabeln ur
vägguttaget innan du fortsätter. Om du har några andra enheter anslutna till skrivaren bör du stänga av dem
också och dra ut eventuella kablar till skrivaren.
Varning – risk för skador: Systemkortets elektriska komponenter kan lätt skadas av statisk elektricitet. Rör vid någon
av skrivarens metallkomponenter innan du rör vid någon av systemkortets elektroniska komponenter eller kontakter.
1 Åtkomst till systemkortet.
2 Packa upp skrivarens hårddisk.
Obs! Undvik att röra vid komponenterna på kortet.
Tilläggsskrivarinställning
28
3 Sök rätt på kortplatsen på systemkortet.
Obs! Om en tillvals-ISP nyligen installerats måste skrivarens hårddisk installeras på ISP.
Installera en skrivarhårddisk på ISP:
a Använd en vanlig skruvmejsel för att lossa på skruvarna, ta bort vingskruvarna som fäster monteringskonsolen
på skrivarens hårddisk och ta därefter bort konsolen.
b Rikta in skrivarhårddiskens ställning i hålen på ISP och tryck sedan nedåt på skrivarens hårddisk till ställningen
har kommit på plats.
Tilläggsskrivarinställning
29
c Sätt i kontakten från anpassningskabeln för skrivarens hårddisk i uttaget på ISP.
Obs! Kontakten och uttaget är färgkodade.
Att installera en skrivarhårddisk direkt på systemkortet:
a Rikta in skrivarhårddiskens ställning i hålen på systemkortet och tryck sedan nedåt på skrivarens hårddisk till
ställningen har kommit på plats.
Tilläggsskrivarinställning
30
Loading...
