DELL 5230n, 5350dn, 5230dn User Guide
Dell 5230n/dn 和 5350dn Laser
Printer
用户指南
2009 年 11 月 www.dell.com | support.dell.com
商标
对本文档中的信息修改恕不作另行通知。
未经 Dell Inc. 的书面许可，严禁以任何方式对本材料进行复制。本文本中使用的商标： Dell 和 DELL 徽标是 Dell Inc. 的商标； Microsoft 和 Windows
是 Microsoft Corporation 的注册商标。本文档中可能使用其他商标和商业名称来指对其产品的标志和名称声明权利的实体。Dell Inc. 放弃除它自己所有
的商标和商业名称之外的商标和商业名称的所有权利益。
目录
安全信息...............................................................................................11
了解打印机............................................................................................12
查找有关打印机的信息..............................................................................................................12
打印机配置................................................................................................................................13
为打印机选择位置.....................................................................................................................15
理解打印机控制面板.................................................................................................................16
其他打印机设置....................................................................................18
安装内置式选件........................................................................................................................18
可用的内置式选件 .............................................................................................................................18
进入系统板来安装内置式选件 ...........................................................................................................18
安装内存卡 ........................................................................................................................................20
安装闪存或固件卡 .............................................................................................................................21
安装内置方案端口 .............................................................................................................................24

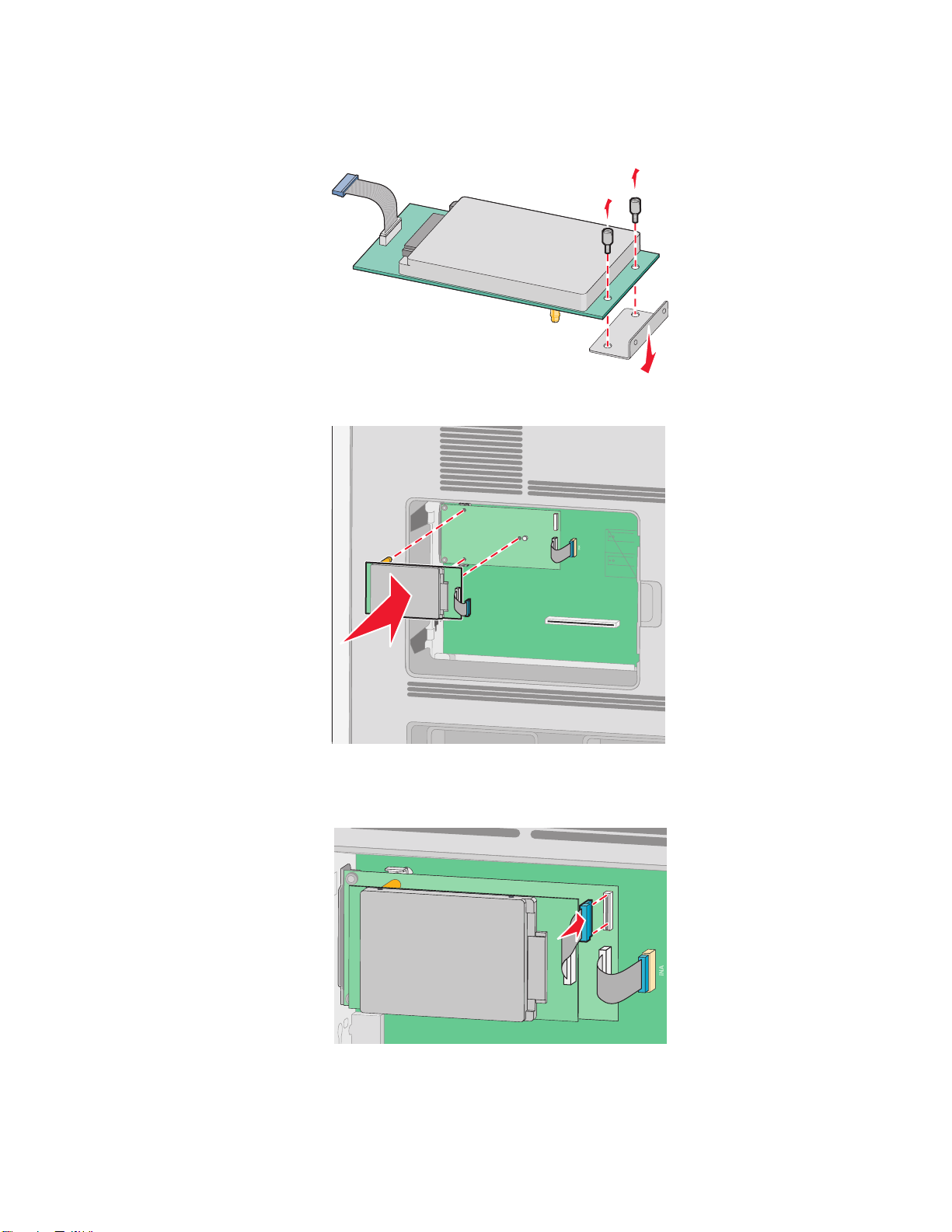

安装打印机硬盘 .................................................................................................................................30
安装硬件选件............................................................................................................................33
安装顺序............................................................................................................................................33
安装进纸器 ........................................................................................................................................34
连接电缆...................................................................................................................................35
检验打印机设置........................................................................................................................35
打印菜单设置页 .................................................................................................................................36
打印网络设置页 .................................................................................................................................36
设置打印机软件........................................................................................................................36
安装打印机软件 .................................................................................................................................36
在打印机驱动程序中更新可用选件 ....................................................................................................37
设置无线打印............................................................................................................................38
在无线网络上设置打印机所需要的信息 .............................................................................................38
在无线网络上安装打印机（Windows）.............................................................................................38
在无线网络上安装打印机（Macintosh） ...........................................................................................40
在有线网络上安装打印机..........................................................................................................43
在安装新的网络内置方案端口后更改端口设置..........................................................................46
设置串行打印............................................................................................................................47
加载纸张和特殊介质.............................................................................49
设置纸张尺寸和类型.................................................................................................................49
设置打印机检测进纸匣中加载的纸张尺寸.................................................................................49
目录
2
配置 Universal 纸张设置...........................................................................................................50
加载标准或可选的 250 页或 550 页进纸匣...............................................................................51
加载 2000 页进纸匣..................................................................................................................54
加载多功能进纸器.....................................................................................................................57

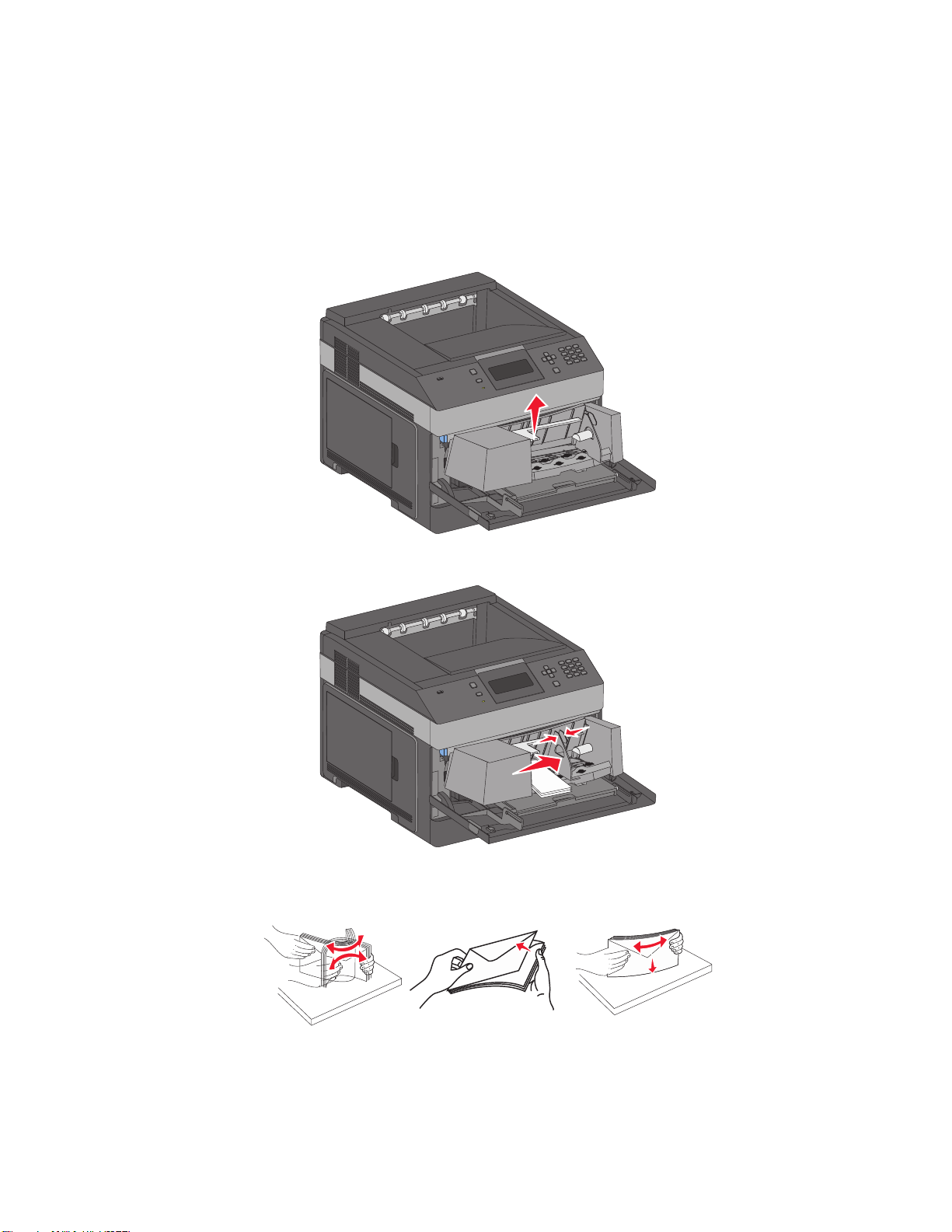

加载信封进纸器........................................................................................................................60
进纸匣连接和解除连接..............................................................................................................61
连接进纸匣 ........................................................................................................................................61
解除进纸匣连接 .................................................................................................................................61
连接输出接纸架 .................................................................................................................................62
分配“自定义类型 <x>”名称............................................................................................................62
更改“自定义类型 <x>”的名称 ........................................................................................................63
纸张和特殊介质使用指南......................................................................64
纸张使用指南............................................................................................................................64
纸张特性............................................................................................................................................64
不可接受的纸张 .................................................................................................................................65
选择纸张............................................................................................................................................65
选择预印表单和信签 ..........................................................................................................................65
使用再生纸和其他办公用纸 ...............................................................................................................65
保存纸张............................................................................................................................................66
支持的纸张尺寸、类型和重量...................................................................................................66
打印机支持的纸张尺寸 ......................................................................................................................66
打印机支持的纸张类型和重量 ...........................................................................................................68
软件概述...............................................................................................69
状态监视中心............................................................................................................................69
驱动程序配置文件程序..............................................................................................................69
Dell 打印机警报实用程序..........................................................................................................69
Dell 碳粉管理系统.....................................................................................................................70
打印状态窗口.....................................................................................................................................70
Dell 打印机耗材再订购应用程序 ........................................................................................................70
打印......................................................................................................71
打印文档...................................................................................................................................71
使用特殊介质打印.....................................................................................................................71
使用信签的提示 .................................................................................................................................71
使用透明胶片的提示 ..........................................................................................................................72
使用信封的提示 .................................................................................................................................72
使用标签的提示 .................................................................................................................................72
使用卡片纸的提示 .............................................................................................................................73
打印保密和其他挂起作业..........................................................................................................73
目录
3
在打印机中挂起作业 ..........................................................................................................................73
打印保密和其他挂起作业...................................................................................................................74
从闪存驱动器打印.....................................................................................................................75
打印信息页................................................................................................................................76
打印字体样本列表 .............................................................................................................................76
打印目录列表.....................................................................................................................................76
打印“打印质量测试页”...................................................................................................................76
取消打印作业............................................................................................................................77
从打印机控制面板取消打印作业 ........................................................................................................77
从计算机取消打印作业 ......................................................................................................................77
理解打印机菜单....................................................................................79
菜单列表...................................................................................................................................79
纸张菜单...................................................................................................................................80
“默认纸张来源”菜单 ........................................................................................................................80
“纸张尺寸/类型”菜单 .......................................................................................................................80
“配置多功能进纸器”菜单 .................................................................................................................83
信封增强............................................................................................................................................84
“替换尺寸”菜单 ...............................................................................................................................84
“纸张纹理”菜单 ...............................................................................................................................84
“纸张重量”菜单 ...............................................................................................................................86
“加载纸张”菜单 ...............................................................................................................................88
“自定义类型”菜单............................................................................................................................89
“Universal 设置”菜单 ......................................................................................................................89
“接纸架设置”菜单............................................................................................................................90
“报告”菜单..............................................................................................................................91
“网络/端口”菜单......................................................................................................................92
活动 NIC 菜单....................................................................................................................................92
“标准网络”或“网络 <x>”菜单 ......................................................................................................92
“报告”菜单（在“网络/端口”菜单下面） .......................................................................................93
“网卡”菜单 ......................................................................................................................................94
TCP/IP 菜单 ......................................................................................................................................94
IPv6 菜单 ...........................................................................................................................................95
“无线”菜单 ......................................................................................................................................96
AppleTalk 菜单 ..................................................................................................................................96
NetWare 菜单....................................................................................................................................97
USB 菜单...........................................................................................................................................98
并口菜单............................................................................................................................................99
串口 <x> 菜单 ..................................................................................................................................101
“SMTP 设置”菜单 .........................................................................................................................103
安全菜单.................................................................................................................................104
“杂项”菜单 ....................................................................................................................................104
“保密打印”菜单 .............................................................................................................................104
目录
4
“安全审核日志”菜单 ......................................................................................................................104
“设置日期/时间”菜单 .....................................................................................................................105
设置菜单.................................................................................................................................106
“常规设置”菜单 .............................................................................................................................106
“设置”菜单 ....................................................................................................................................109
“输出”菜单 ....................................................................................................................................110
“质量”菜单 ....................................................................................................................................112
“实用程序”菜单 .............................................................................................................................113
XPS 菜单 .........................................................................................................................................114
PDF 菜单 .........................................................................................................................................114
PostScript 菜单................................................................................................................................114
“PCL 仿真”菜单 ............................................................................................................................114
PPDS 菜单 ......................................................................................................................................116
HTML 菜单 ......................................................................................................................................118
图像菜单..........................................................................................................................................119
“帮助”菜单............................................................................................................................119
维护打印机..........................................................................................120
清洁打印机的外部...................................................................................................................120
保存耗材.................................................................................................................................120
节省耗材.................................................................................................................................120
检查耗材状态..........................................................................................................................121
从打印机控制面板检查耗材状态 ......................................................................................................121
从网络计算机检查消耗品的状态 ......................................................................................................121
订购耗材.................................................................................................................................121
打印机连接在网络上 ........................................................................................................................121
打印机本地连接到计算机.................................................................................................................121
更换耗材.................................................................................................................................122
更换碳粉盒 ......................................................................................................................................122
更换感光鼓组件 ...............................................................................................................................123
循环再生 Dell 产品..................................................................................................................126
移动打印机..............................................................................................................................126
在移动打印机之前 ...........................................................................................................................126
将打印机移动到其他位置.................................................................................................................126
运输打印机 ......................................................................................................................................127
管理支持.............................................................................................128
使用“内嵌的 Web 服务器”..................................................................................................128
检查设备状态..........................................................................................................................128
设置电子邮件警报...................................................................................................................128
查看报告.................................................................................................................................128
目录
5
调整“省电模式”...................................................................................................................129
还原出厂默认设置...................................................................................................................130
清除卡纸.............................................................................................131
避免卡纸.................................................................................................................................131
理解卡纸号码和位置...............................................................................................................132
200 卡纸.................................................................................................................................132
201 卡纸.................................................................................................................................133
202 和 203 卡纸......................................................................................................................134
230 卡纸.................................................................................................................................135
231–239 卡纸（可选的外置式双面打印部件）.....................................................................137
241–245 卡纸........................................................................................................................138
250 卡纸.................................................................................................................................139
260 卡纸.................................................................................................................................140
271–279 卡纸........................................................................................................................140
280 卡纸.................................................................................................................................141
281 卡纸.................................................................................................................................142
282 卡纸.................................................................................................................................142
283 订书钉卡住.......................................................................................................................143
疑难解答.............................................................................................145
解决基本问题..........................................................................................................................145
解决基本的打印机问题 ....................................................................................................................145
“内嵌的 Web 服务器”不打开 .........................................................................................................145
理解打印机消息......................................................................................................................146
更改 <输入来源> 为 <自定义类型名称> ..........................................................................................146
更改 <输入来源> 为 <自定义字符串> ..............................................................................................146
更改 <输入来源> 为 <尺寸> ............................................................................................................146
更改 <输入来源> 为 <类型> <尺寸> ................................................................................................147
检查双面打印连接 ...........................................................................................................................147
检查进纸匣 <x> 连接 .......................................................................................................................147
关闭盖门 <x> ...................................................................................................................................148
关闭盖门或插入碳粉盒 ....................................................................................................................148
关闭装订完成器侧盖门 ....................................................................................................................148
关闭装订完成器顶部盖板.................................................................................................................148
硬盘被损坏 ......................................................................................................................................148
插入进纸匣 <x> ...............................................................................................................................148
安装接纸架 <x> 或取消打印作业 .....................................................................................................148
安装双面打印部件或取消打印作业 ..................................................................................................149
安装信封进纸器或取消打印作业 ......................................................................................................149
目录
6
安装进纸匣 <x> 或取消打印作业 .....................................................................................................149
安装 MICR 盒 ..................................................................................................................................149
用 <自定义类型名称> 加载 <输入来源> ..........................................................................................149
用 <自定义字符串> 加载 <输入来源> ..............................................................................................150
用 <尺寸> 加载 <输入来源> ............................................................................................................150
用 <类型> <尺寸> 加载 <输入来源> ................................................................................................150
用 <自定义类型名称> 加载手动进纸器 ............................................................................................150
用 <自定义字符串> 加载手动进纸器................................................................................................150
用 <尺寸> 加载手动进纸器 ..............................................................................................................151
用 <类型> <尺寸> 加载手动进纸器..................................................................................................151
加载订书钉 ......................................................................................................................................151
重新安装接纸架 <x> ........................................................................................................................151
重新安装接纸架 <x> – <y> ............................................................................................................152
重新安装信封进纸器 ........................................................................................................................152
从标准接纸架上取走纸张.................................................................................................................153
从接纸架 <x> 上取走纸张 ................................................................................................................153
从所有接纸架上取走纸张.................................................................................................................153
从 <连接接纸架组名称> 上取走纸张................................................................................................153
不支持的硬盘...................................................................................................................................153
30.yy 更换无效的再填充碳粉盒 .......................................................................................................153
更换有故障或缺少的碳粉盒 ...................................................................................................153
31.yy
32.yy 碳粉盒部件号不被设备支持 ...................................................................................................153
34 纸张尺寸小于打印尺寸 ...............................................................................................................153
35 内存不足以支持资源保存特性 ....................................................................................................154
37 内存不足以逐份打印作业............................................................................................................154
37 内存不足以进行闪存碎片整理操作 .............................................................................................154
37 内存不足，一些挂起作业已被删除 .............................................................................................154
38 内存已满.....................................................................................................................................154
39 复杂页面，一些数据可能未被打印 .............................................................................................155
50 PPDS 字体错误 ..........................................................................................................................155
52 闪存存储空间不足 ......................................................................................................................155
53 检测到未格式化的闪存 ...............................................................................................................155
54 标准网络软件错误 ......................................................................................................................155
55 插槽 <x> 中有不支持的选件 .......................................................................................................155
56 标准 USB 端口已禁用.................................................................................................................156
56 标准并口已禁用 ..........................................................................................................................156
58 安装的硬盘太多 ..........................................................................................................................156
58 安装的闪存选件太多 ...................................................................................................................156
58 安装的进纸匣太多 ......................................................................................................................156
59 不兼容的双面打印部件 ...............................................................................................................157
59 不兼容的信封进纸器 ...................................................................................................................157
59 不兼容的接纸架 <x> ...................................................................................................................157
59 不兼容的进纸匣 <x> ...................................................................................................................157
61 硬盘有故障 .................................................................................................................................157
80 需要日常维护..............................................................................................................................157
目录
7
84 感光鼓组件使用寿命警告............................................................................................................157
84 更换感光鼓组件 ..........................................................................................................................158
88 碳粉不足.....................................................................................................................................158
88.yy 更换碳粉盒.............................................................................................................................158
1565 仿真错误，加载仿真选项........................................................................................................158
解决打印问题..........................................................................................................................158
不打印多语言 PDF ..........................................................................................................................158
打印机控制面板显示屏为空白或只显示菱形图案.............................................................................158
不打印作业 ......................................................................................................................................159
不打印保密和其他挂起作业 .............................................................................................................159
打印作业的时间超过预期.................................................................................................................160
作业从错误的进纸匣打印或打印在错误的纸张上.............................................................................160
打印不正确的字符 ...........................................................................................................................160
进纸匣连接不工作 ...........................................................................................................................160
不逐份打印大的作业 ........................................................................................................................161
出现意想不到的页中断 ....................................................................................................................161
解决选件问题..........................................................................................................................162
选件在安装后工作不正确或停止工作...............................................................................................162
进纸匣 .............................................................................................................................................162
解决 2,000 页进纸器问题 ................................................................................................................163
信封进纸器 ......................................................................................................................................163
内存卡 .............................................................................................................................................164
闪烁存储器卡...................................................................................................................................164
带有适配器的硬盘 ...........................................................................................................................164
内置方案端口...................................................................................................................................164
解决进纸问题..........................................................................................................................164
频繁出现卡纸...................................................................................................................................164
清除卡纸后，卡纸消息仍然显示 ......................................................................................................165
清除卡纸后，被卡的页面不重新打印...............................................................................................165
解决打印质量问题...................................................................................................................165
隔离打印质量问题 ...........................................................................................................................165
空白页 .............................................................................................................................................166
图像被剪切 ......................................................................................................................................166
出现重影..........................................................................................................................................166
出现灰色背景...................................................................................................................................167
页边距不正确...................................................................................................................................167
纸张卷曲..........................................................................................................................................168
打印不规则 ......................................................................................................................................168
重复的缺陷 ......................................................................................................................................169
打印歪斜..........................................................................................................................................169
透明胶片或纸张上出现黑色或白色实线条纹....................................................................................170
打印浓度太深...................................................................................................................................170
打印浓度太浅...................................................................................................................................171
页面打印为单色 ...............................................................................................................................172
目录
8
页面上出现垂直条纹 ........................................................................................................................173
页面上出现水平条纹 ........................................................................................................................173
页面上出现碳粉模糊或背景阴影 ......................................................................................................174
碳粉脱落..........................................................................................................................................174
碳粉斑点..........................................................................................................................................175
透明胶片的打印质量很差.................................................................................................................175
打印密度不均匀 ...............................................................................................................................176
联系技术支持..........................................................................................................................176
附录....................................................................................................177
索引....................................................................................................179
目录9
10
安全信息
将电源线连接到正确接地的电源插座上，所连接的电源插座与产品的距离不可太远，并且要符合使用方便的原
则。
请不要在水边或潮湿的地方放置或使用此产品。
当心—可能的伤害：本产品使用了激光装置。使用本文档中未曾提到的控制、调整或操作步骤，可能会产
生危险性的辐射。
本产品在打印过程中会使打印介质的温度上升，而温度上升可能会导致打印介质产生释出物。请阅读并理解操
作说明书中有关正确选择打印介质的章节，以避免产生有害释出物。
请小心更换锂电池。
当心—可能的伤害：如果不正确更换锂电池，可能会有爆炸危险。只能使用相同或同等类型的锂电池进行
更换。不要再充电、拆解或焚烧锂电池。丢弃旧电池时应按照制造商的指导及当地法规进行处理。
当心—表面很热：打印机的内部可能很烫。为降低被发热组件烫伤的危险，请在触摸前等待表面冷却。
当心—可能的伤害：打印机的重量大于 18 千克（40 磅），因此，需要两个或更多个受过训练的人才能安
全地移动它。
当心—可能的伤害：在移动打印机之前，请按照下列指南来避免人身伤害或打印机损坏：
• 使用电源开关关闭打印机，然后从墙壁插座中拔掉电源线。
• 在移动打印机之前，断开打印机上的所有电源线和电缆。
• 将打印机抬离可选的进纸器并将它放在一边，而不是尝试同时搬抬进纸器和打印机。
注意：使用打印机两边的把手来将它抬离可选的进纸器。
请只使用随此产品提供的电源线或厂商的认可替代品。
将此产品连接到公共交换电话网络时，请只使用随此产品提供的通信线缆（RJ-11）或者 26 AWG 或更高的替
代品。
当心—电击危险：如果您在设置完打印机后访问系统板或者安装可选硬件或内存设备，请在继续操作之前
先关闭打印机电源并从墙壁插座中拔掉电源线。如果您还有其他设备连接在打印机上，也应关闭它们的电
源并拔掉所有连接到打印机上的电缆。
当心—电击危险：请确认所有的外部连接（例如以太网和电话系统连接）都正确地安装在各自标示的插口
中。
本产品使用特定制造商的元件，并按照严格的世界安全标准来设计、测试及验证。有些零件的安全功能特征可
能不一定很明显。对于更换其他厂家零件所造成的不良后果，制造商概不负责。
当心—可能的伤害：请不要扭曲、捆绑、挤压电源线，或者在电源线上放置重物。请不要使电源线磨损或
受压。请不要将电源线塞在物体之间，例如家具和墙壁之间。如果错误地使用电源线，可能会产生火灾或
电击危险。请定期检查电源线，及时发现误用的情况。在检查电源线之前，请先从电源插座上断开。
有关操作说明书中未提及的其他服务或维修，请向专业的服务人员咨询。
当心—电击危险：当清洁打印机的外部时，为避免受电击的危险，请在操作之前先从墙壁插座中拔掉电源
线并从打印机上断开所有电缆。
安全信息
11
了解打印机
查找有关打印机的信息
您在查找什么？ 在此查找
初始设置指导：
设置文档—设置文档随打印机附带。
• 连接打印机
• 安装打印机软件
使用打印机的其他设置和指导：
• 选择和保存纸张及特殊介质
• 加载纸张
• 根据打印机型号执行打印
用户指南— 用户指南可在软件和文档
快速参考— 快速参考可在软件和文档
档”下面获得。
如需更新，请检查我们的 Web 站点：support.dell.com。
CD 上获得。
CD 上的“查看其他文
• 配置打印机设置
• 查看和打印文档及照片
• 设置和使用打印机软件
• 根据打印机型号，设置并配置网络上的打印机
• 管理和维护打印机
• 检查和解决问题
• 保存在打印机附近的便利参考单页
使用打印机软件的帮助 Windows 或 Mac 帮助—打开打印机软件程序或应用程序，然
后单击帮助。
单击
注意：
来查看上下文敏感的信息。
•“帮助”随打印机软件一起自动安装。
• 根据您的操作系统，打印机软件位于打印机“程序”文件
夹中或桌面上。
最新的补充信息、更新和技术支持：
• 文档
• 驱动程序下载
• 产品升级
• 服务呼叫和维修信息
• 订单状态
• 在线聊天支持
• 电子邮件支持
• 电话支持
• 软件和驱动程序—用于打印机的经验证驱动程
序，以及用于 Dell 打印机软件的安装程序
• 自述文件—为熟练用户或技术人员提供有关技
术更改或高级技术参考材料的最近更新版本
Dell 支持网站—support.dell.com
您所在地区或国家的支持电话号码和营业时间可以在支持网站
上找到。
当您联系支持人员时请准备好下列信息，以便他们能更快地为
您服务：
• 服务标签
• 快速服务代码
注意：“服务标签”和“快速服务代码”出现在打印机上的标
签上。
软件和文档
了解打印机
CD
12
您在查找什么？ 在此查找
• 用于打印机的耗材和附件
• 替换碳粉盒
• 用于准备操作打印机的安全信息
• 规格信息
• 保证信息
打印机配置
基本型号
Dell 打印机耗材网站–dell.com/supplies
您可以在线、通过电话或在选定的零售商店购买打印机耗材。
产品信息指南
Product Information Guide
注意：
1
产品信息指南
2
可能在您所在的国家或地区没有提供。
3
4
特性
1 标准输出接纸架 350 页
2
3 多功能进纸器 100 页
4 标准进纸匣（进纸匣 1）250 或 550 页
1
基于 75 克/平方米（20 磅）的纸张计算。
打印机控制面板 不适用
纸张容量
1
完全配置型号
当心—倾斜危险：落地配置要求有附加设备以确保稳定性。如果使用高容量进纸匣、双面打印部件和一个
输入选件，或多个输入选件，您必须使用打印机工作台或打印机基座。
了解打印机
13
1
2
3
4
6
5
7
8
9
特性/选件
1
2
5 层邮箱
5 层邮箱 500 页
2
纸张容量
500 页
1
3 信封进纸器 85 个信封
4 标准进纸匣（进纸匣 1） 250 或 550 页
5
双面打印部件
3
不适用
6 进纸匣选件（进纸匣 2） 550 页
7
8
进纸匣选件（进纸匣 3） 550 页
2000 页进纸匣选件（进纸匣 4） 2000 页
9 带脚轮基座 不适用
1
基于 75 克/平方米（20 磅）的纸张计算。
2
打印机支持最多三个附加接纸架、两个 5 层邮箱、一个高容量附加接纸架（没有图示），或者一个装订器（没有
图示）。
3
双面打印选件可用于带有 250 页标准进纸匣的基本型号。带有 550 页标准进纸匣的型号可能有内置式双面打印
部件。
了解打印机
14
为打印机选择位置
在为打印机选择位置时，请留出足够的空间以便打开进纸匣、盖板和盖门。如果您准备安装任何选件，也请为
它们留出足够的空间。下面是重要事项：
• 确认室内气流符合 ASHRAE 62 标准的最新版本。
• 提供一个平坦、牢固和稳定的表面。
• 让打印机保持：
– 远离空调、加热器或通风设备的直接气流
– 避免直接日晒，极度潮湿或温度波动
– 清洁、干燥、无灰尘
• 在打印机周围留出下列建议的空间以保证良好的通风：
5
4
1 右边 31 厘米（12 英寸）
2 左边 31 厘米（12 英寸）
3 前面 51 厘米（20 英寸）
4 后面 31 厘米（12 英寸）
5 顶部1137 厘米（54 英寸）
1
留出添加所有输出选件需要的空间。
1
3
2
了解打印机
15
理解打印机控制面板
123
89
7
项目 描述
1 显示屏 显示传达打印机状态的消息和图片
2 导航按钮 按向上或向下箭头按钮来滚动菜单或菜单项，或者在输入数字时增加或减少值。
按向左或向右箭头按钮来滚动菜单设置（也称为值或选项），或滚动一个屏幕上放不下
的文本。
56
4
选择
3
• 打开菜单项并显示可用的值或设置。当前设置用星号（*）表示。
• 将显示的菜单项保存为新的用户默认设置。
注意：
• 当新设置被保存为用户默认设置后，它将在保存新设置或还原出厂默认设置之前一直
保持有效。
• 从软件程序选择的设置也会更改或覆盖从打印机控制面板选择的用户默认设置。
4 键盘 在显示屏上输入数字或符号。
5 返回 使显示屏返回到前一个屏幕
6 指示灯 指示打印机的状态：
• 熄灭—电源已关闭。
• 绿灯闪烁—打印机正在预热、处理数据或打印作业。
• 绿灯长亮—打印机电源已打开，但处于空闲状态。
• 红灯长亮—需要操作者干预。
7 停止 停止所有打印机活动
一旦显示屏上出现已停止，会提供一个选项列表。
了解打印机
16
项目 描述
菜单 打开菜单索引
8
注意：仅当打印机处于就绪状态时，菜单才可用。
USB 端口 将闪存驱动器插入打印机前部来打印已保存的文件。
9
注意：只有前面的 USB 端口支持闪存驱动器。
了解打印机
17
其他打印机设置
安装内置式选件
当心—电击危险：如果您在设置完打印机后访问系统板或者安装可选的硬件或内存设备，请在继续操作之
前先关闭打印机电源并从墙壁插座中拔掉电源线。如果您还有其他设备连接在打印机上，也应关闭它们的
电源并拔掉所有连接到打印机上的电缆。
可用的内置式选件
• 内存卡
• 固件卡
• 打印机硬盘
• 内置方案端口（ISP）
这些选件不是所有都可用。如需更多信息，请与您购买打印机处的销售商联系。
进入系统板来安装内置式选件
注意：此任务需要一个平头螺丝起子。
当心—电击危险：如果您在设置完打印机后访问系统板或者安装可选的硬件或内存设备，请在继续操作之
前先关闭打印机电源并从墙壁插座中拔掉电源线。如果您还有其他设备连接在打印机上，也应关闭它们的
电源并拔掉所有连接到打印机上的电缆。
1 打开系统板盖门。
其他打印机设置
18
2 松开系统板盖板上的螺钉。
3 移除系统板盖板。
4 使用下面的图示来找到适当的连接器。
警告—可能的损坏：系统板电子组件容易被静电损坏。在接触任何系统板电子组件或连接器之前请先触摸
一下打印机上的金属物。
其他打印机设置
19
1
2
3
1 固件和闪存卡连接器
2 内存卡连接器
3 打印机硬盘连接器
安装内存卡
注意：此任务需要一个平头螺丝起子。
当心—电击危险：如果您在设置完打印机后访问系统板或者安装可选的硬件或内存设备，请在继续操作之
前先关闭打印机电源并从墙壁插座中拔掉电源线。如果您还有其他设备连接在打印机上，也应关闭它们的
电源并拔掉所有连接到打印机上的电缆。
警告—可能的损坏：系统板电子组件容易被静电损坏。在接触任何系统板电子组件或连接器之前请先触摸一下
打印机上的金属物。
内存卡选件可以单独购买并安装到系统板上。要安装内存卡：
1 进入系统板。
3
2
1
2 拆开内存卡的包装。
注意：避免接触卡边缘的接插脚。
其他打印机设置
20
3 打开内存卡连接器上的线夹。
4 将内存卡上的槽口与连接器上的凸脊对齐。
1 槽口
2
1
2 凸脊
5 将内存卡笔直推入连接器中，直到它
咬合
6 重新安装系统板盖板并关闭系统板盖门。
安装闪存或固件卡
注意：此任务需要一个平头螺丝起子。
到位。
1
2
3
其他打印机设置
21
系统板上有两个用于闪存或固件卡选件的连接器。每种卡只能安装一个，但是连接器可以互换。
当心—电击危险：如果您在设置完打印机后访问系统板或者安装可选的硬件或内存设备，请在继续操作之
前先关闭打印机电源并从墙壁插座中拔掉电源线。如果您还有其他设备连接在打印机上，也应关闭它们的
电源并拔掉所有连接到打印机上的电缆。
警告—可能的损坏：系统板电子组件容易被静电损坏。在接触任何系统板电子组件或连接器之前请先触摸一下
打印机上的金属物。
1 进入系统板。
3
2
1
2 拆开卡的包装。
注意：避免接触卡上的任何电子组件。
3 拿住卡的两边，将卡上的塑料接插脚与系统板上的孔对齐。
1
1 塑料接插脚
2
2 金属接插脚
其他打印机设置
22
4 用力将卡推入到位。
注意：
• 卡上的整个连接器必须完全接触系统板，并平整地挨着系统板。
• 小心不要损坏连接器。
5 重新安装系统板盖板并关闭系统板盖门。
1
2
3
其他打印机设置
23
安装内置方案端口
系统板支持一个可选的 内置方案端口（ISP）。请安装 ISP 以获得额外的连通性选项。
注意：此任务需要一个平头螺丝起子。
当心—电击危险：如果您在设置完打印机后访问系统板或者安装可选的硬件或内存设备，请在继续操作之
前先关闭打印机电源并从墙壁插座中拔掉电源线。如果您还有其他设备连接在打印机上，也应关闭它们的
电源并拔掉所有连接到打印机上的电缆。
警告—可能的损坏：系统板电子组件容易被静电损坏。在接触任何系统板电子组件或连接器之前请先触摸一下
打印机上的金属物。
1 进入系统板。
3
2
1
2 拆开 ISP 和塑料底座的包装。
注意：避免接触卡上的组件。
3 在系统板上找到适当的连接器。
注意：如果当前已安装了可选的打印机硬盘，那么必须先移除打印机硬盘。要移除硬盘：
其他打印机设置
24
a 从系统板上拔掉打印机硬盘接口电缆，让电缆仍然连接在打印机硬盘上。为拔掉电缆，请在拉出电缆之
前捏住接口电缆插头上的销子来释放插销。
b 取下将打印机硬盘固定到位的螺钉。
c 通过向上拉打印机硬盘使其脱离螺孔来移除它。
其他打印机设置
25
d 取下将打印机硬盘固定板安装到打印机硬盘上的翼形螺钉，然后取下固定板。将打印机硬盘放在一边。
4 从 ISP 开口处取下金属盖板。
2
1
其他打印机设置
26
5 将塑料底座上的凸柱与系统板上的孔对齐，然后向下压直到底座固定到位。确认底座上的每一个凸柱都已
经完全锁定，并且底座被固定在系统板上。
6 将 ISP 安装在塑料底座上。使 ISP 在塑料底座上面呈一定角度，然后靠近塑料底座，以便让任何伸出的连
接器能通过系统板框架中的 ISP 开口。
其他打印机设置
27
7 朝着塑料底座放低 ISP 直到 ISP 被固定在塑料底座的导轨之间。
8 插入长的翼形螺钉并顺时针旋转使 ISP 固定到位，但是此时不要拧紧翼形螺钉。
9 安装提供的两个螺钉来将 ISP 固定板固定在系统板框架上。
其他打印机设置
28
10 拧紧长的翼形螺钉。
注意：不要将翼形螺钉拧得太紧。
11 将 ISP 接口电缆的插头插入系统板的插座中。
注意：插头和插座用彩色编码。
12 如果之前安装了打印机硬盘，则将打印机硬盘安装到 ISP 上。如需更多信息，请参阅第30 页“安装打印
机硬盘”。
13 重新安装系统板盖板并关闭系统板盖门。
1
2
3
其他打印机设置
29
安装打印机硬盘
注意：此任务需要一个平头螺丝起子。
当心—电击危险：如果您在设置完打印机后访问系统板或者安装可选的硬件或内存设备，请在继续操作之
前先关闭打印机电源并从墙壁插座中拔掉电源线。如果您还有其他设备连接在打印机上，也应关闭它们的
电源并拔掉所有连接到打印机上的电缆。
警告—可能的损坏：系统板电子组件容易被静电损坏。在接触任何系统板电子组件或连接器之前请先触摸一下
打印机上的金属物。
1 进入系统板。
3
2
1
2 拆开打印机硬盘的包装。
注意：避免接触硬盘上的组件。
3 在系统板上找到适当的连接器。
注意：如果当前已安装了可选的 ISP，那么打印机硬盘必须安装在 ISP 上。
其他打印机设置
30
Loading...
