Лазерные МФУ Dell 3333dn и 3335dn
Руководство пользователя
Март 2012 г. www.dell.com | support.dell.com
Товарные знаки
Информация, содержащаяся в настоящем документе, может быть изменена без предварительного уведомления.
Воспроизведение материалов данного руководства в любой форме без письменного разрешения корпорации Dell строго запрещено. Товарные знаки,
упоминаемые в настоящем документе: Dell и логотип DELL являются товарными знаками корпорации Dell Inc.; Microsoft и Windows являются
зарегистрированными товарными знаками корпорации Microsoft Corporation. В этом документе могут использоваться другие товарные знаки и
наименования изделий для обозначения организаций, которые заявили свое право на них или их изделий. Корпорация Dell отказывается от каки х-либо
имущественных интересов в отношении товарных знаков и наименований, кроме своих собственных.
Содержание 2
Содержание
Информация по технике безопасности........................................14
Информация о принтере.................................................................16
Благодарим за выбор данного принтера!............................................................................16
Поиск информации о принтере.............................................................................................16
Конфигурации принтера........................................................................................................18
Выбор местоположения принтера........................................................................................20
Основные функции сканера..................................................................................................21
Общие сведения о УАПД и стекле экспонирования сканера............................................21
Панель управления принтера...............................................................................................22
Общие сведения о начальном экране..................................................................................23
Назначение кнопок сенсорного экрана...............................................................................25
Дополнительная настройка принтера.........................................29
Установка внутренних дополнительных устройств............................................................29
Доступные внутренние параметры................................................................................................29
Доступ к системной плате для установки внутренних дополнительных устройств ................30
Установка модуля памяти..............................................................................................................32
Установка модуля флэш-памяти или платы с микропрограммным обеспечением..................34
Установка порта Internal Solutions Port (ISP)................................................................................36
Установка жесткого диска принтера............................................................................................43
Установка платы факса .................................................................................................................48
Установка дополнительных аппаратных модулей.............................................................51
Установка устройства подачи на 550 листов ..............................................................................51
Подключение кабелей...........................................................................................................52
Проверка установки принтера..............................................................................................53
Печать страницы параметров меню..............................................................................................54
Печать страницы сетевых параметров ........................................................................................54
Установка ПО принтера........................................................................................................55
Установка программного обеспечения принтера ........................................................................55
Обновление списка дополнительных устройств в драйвере принтера.....................................55
Настройка печати через беспроводное соединение..........................................................56
Выполните следующие действия для настройки принтера .......................................................56
Сведения для настройки принтера для работы в беспроводной сети......................................57
Установка принтера в беспроводной сети (Windows).................................................................58
Установка принтера в беспроводной сети (Macintosh) ...............................................................61
Установка принтера в проводной сети................................................................................65
Содержание 3
Изменение значений параметров настроек порта после установки нового
сетевого порта ISP (Internal Solutions Port)......................................................................68
Настройка печати через последовательный интерфейс...................................................70
Уменьшение неблагоприятного воздействия принтера
на окружающую среду....................................................................72
Экономия бумаги и тонера....................................................................................................72
Использование бумаги, изготовленной из вторсырья, и другой офисной бумаги ....................72
Экономия расходных материалов.................................................................................................72
Экономия энергии..................................................................................................................73
Использование экономичного режима .........................................................................................73
Настройка режима "Энергосбережение" .....................................................................................74
Настройка яркости дисплея ..........................................................................................................75
Настройка индикатора стандартного выходного лотка .............................................................76
Уменьшение уровня шума, создаваемого принтером........................................................77
Загрузка бумаги и специальных материалов для печати........78
Задание формата и типа бумаги..........................................................................................78
Настройка параметров для бумаги универсального формата..........................................78
Предотвращение замятия материалов для печати............................................................79
Загрузка бумаги в лотки........................................................................................................80
Работа с многоцелевым устройством подачи.....................................................................84
Связывание лотков и исключение лотков из цепочки связи............................................88
Связывание лотков ........................................................................................................................88
Исключение лотков из цепочки связи ..........................................................................................89
Назначение имени пользовательскому типу бумаги ...................................................................89
Изменение имени Пользовательский тип <x> .............................................................................90
Инструкции по работе с бумагой и специальными
материалами для печати................................................................91
Инструкции по использованию бумаги.................................................................................91
Характеристики бумаги ..................................................................................................................91
Недопустимые типы бумаги ...........................................................................................................92
Выбор бумаги...................................................................................................................................92
Выбор готовых формуляров и бланков ........................................................................................93
Хранение бумаги .............................................................................................................................93
Поддерживаемые форматы, типы и плотность бумаги......................................................94
Форматы бумаги, поддерживаемые принтером...........................................................................94
Типы и плотность бумаги, поддерживаемые принтером ............................................................95
Емкость лотков для бумаги ...........................................................................................................96
Содержание 4
Обзор программного обеспечения...............................................97
Центр контроля состояния....................................................................................................97
Редактор профилей драйверов............................................................................................97
Программа уведомления о неполадках принтера Dell.......................................................97
Выполняется печать........................................................................99
Печать документа..................................................................................................................99
Печать на обеих сторонах бумаги (двусторонняя печать).................................................99
Печать специальных носителях..........................................................................................100
Советы по использованию фирменных бланков .......................................................................100
Советы по использованию прозрачных пленок .........................................................................100
Советы по использованию конвертов ........................................................................................100
Советы по использованию этикеток...........................................................................................101
Советы по печати на карточках ..................................................................................................102
Печать конфиденциальных и других отложенных заданий.............................................102
Отложенные задания в памяти принтера ..................................................................................102
Печать конфиденциальных и других отложенных заданий на платформе Windows.............103
Печать конфиденциальных и других отложенных заданий с компьютера Macintosh ...........104
Печать с флэш-накопителя.................................................................................................105
Печать информационных страниц......................................................................................106
Печать списка образцов шрифтов ..............................................................................................106
Печать списка каталогов .............................................................................................................106
Печать страниц тестирования качества печати ........................................................................106
Отмена задания на печать..................................................................................................107
Отмена задания печати с помощью панели управления принтером.......................................107
Отмена задания печати с компьютера .......................................................................................107
Копирование...................................................................................109
Получение копий..................................................................................................................109
Выполнение ускоренного копирования ......................................................................................109
Копирование с использованием УАПД .......................................................................................109
Копирование с помощью стекла сканера ...................................................................................110
Копирование фотографий...................................................................................................110
Копирование на специальные материалы для печати.....................................................111
Копирование на прозрачные пленки ..........................................................................................111
Копирование на фирменный бланк .............................................................................................111
Настройка параметров копирования.................................................................................112
Копирование с одного формата на другой.................................................................................112
Создание копий с использованием бумаги из выбранного лотка............................................112
Копирование на обеих сторонах бумаги (двусторонняя печать)..............................................113
Содержание 5
Уменьшение и увеличение копий ................................................................................................113
Настройка качества копии...........................................................................................................114
Использование разбора по копиям .............................................................................................114
Добавление страниц-разделителей между копиями ................................................................115
Копирование нескольких страниц на один лист ........................................................................115
Создание пользовательского задания (скомпонованного задания) .......................................116
Приостановка текущего задания на печать для создания копий...................................117
Размещение информации на копиях..................................................................................117
Размещение даты и времени в верхней части каждой страницы ...........................................117
Размещение накладываемого сообщения на каждой странице ..............................................118
Отмена задания на копирование.......................................................................................118
Отмена задания на копирование, когда документ находится в УАПД ...................................118
Отмена задания на копирование, когда исходный документ находится на стекле
экспонирования сканера..........................................................................................................119
Отмена задания копирования во время печати страниц..........................................................119
Сведения об экранах и параметрах копирования............................................................119
Копировать с .................................................................................................................................119
Копировать на ...............................................................................................................................119
Масштабирование.........................................................................................................................120
Плотность ......................................................................................................................................120
Содержимое ..................................................................................................................................120
Стороны (двусторонняя печать)..................................................................................................120
Разбор по копиям..........................................................................................................................121
Параметры .....................................................................................................................................121
Улучшение качества копии.................................................................................................122
Передача по электронной почте.................................................124
Подготовка к отправке электронной почты......................................................................124
Включение функции электронной почты ...................................................................................124
Настройка функции электронной почты ....................................................................................125
Настройка параметров электронной почты...............................................................................125
Создание кода быстрого доступа для электронной почты.............................................126
Создание группы кода быстрого доступа к электронной почте с использованием
встроенного веб-сервера .........................................................................................................126
Создание кода быстрого доступа для электронной почты с помощью сенсорного экрана..126
Отправка документа по электронной почте.....................................................................127
Отправка электронного сообщения с помощью сенсорного экрана........................................127
Передача сообщения электронной почты с использованием кода быстрого доступа ..........127
Передача сообщения электронной почты с использованием адресной книги .......................127
Настройка параметров электронной почты......................................................................128
Добавление темы и текста сообщения электронной почты .....................................................128
Изменение типа выходного файла..............................................................................................128
Передача по электронной почте цветных документов....................................................129
Содержание 6
Отмена передачи сообщения электронной почты............................................................130
Сведения о параметрах электронной почты.....................................................................130
Original Size....................................................................................................................................130
Стороны (Двусторонняя печать)..................................................................................................130
Ориентация....................................................................................................................................130
Прошивка .......................................................................................................................................130
Тема сообщения электронной почты ..........................................................................................130
Имя файла электронной почты ...................................................................................................130
Сообщение электронной почты...................................................................................................131
Разрешение ...................................................................................................................................131
Передать как .................................................................................................................................131
Содержимое ..................................................................................................................................131
Дополнительные параметры........................................................................................................132
Работа с факсом.............................................................................133
Подготовка принтера к работе в режиме факса..............................................................133
Первоначальная настройка факса .............................................................................................133
Выбор типа подключения факса.................................................................................................134
Подключение к аналоговой телефонной линии ........................................................................135
Подключение к услуге DSL..........................................................................................................135
Подключение к УАТС или системе ISDN....................................................................................136
Подключение к услуге специального звонка .............................................................................137
Подключение принтера и телефона или автоответчика к одной телефонной линии...........138
Подключение к адаптеру для вашей страны или региона .......................................................140
Подключение к компьютеру с помощью модема.......................................................................144
Включение функции факса..........................................................................................................145
Использование встроенного веб-сервера для настройки факса.............................................146
Установка даты и времени ..........................................................................................................146
Включение и отключение режима перехода на летнее время ................................................147
Передача факса...................................................................................................................147
Отправка факса с помощью панели управления принтера......................................................147
Передача факса с компьютера ...................................................................................................148
Создание кодов быстрого доступа....................................................................................149
Создание кода быстрого доступа для назначения факса с использованием
встроенного веб-сервера .........................................................................................................149
Создание кода быстрого доступа для получателей факсов с использованием
сенсорного экрана ...................................................................................................................149
Изменение кода быстрого доступа для назначения факса с использованием
встроенного веб-сервера .........................................................................................................150
Использование кодов быстрого доступа и адресной книги.............................................150
Использование кодов быстрого доступа для факса.................................................................150
Работа с адресной книгой ............................................................................................................151
Настройка параметров факса............................................................................................151
Содержание 7
Изменение разрешения факса ....................................................................................................151
Осветление или затемнение факса ............................................................................................152
Передача факса в назначенное время.......................................................................................152
Печать входящего факса на обеих сторонах листа бумаги (двусторонняя печать) ..............153
Просмотр журнала факсов ..........................................................................................................153
Блокировка ненужных факсов ....................................................................................................153
Отмена исходящего факса..................................................................................................154
Отмена факса во время сканирования исходного документа.................................................154
Отмена факса после того, как исходный документ отсканирован в память .........................154
Сведения о параметрах факсимильной передачи...........................................................154
Формат оригинала.........................................................................................................................154
Содержимое ..................................................................................................................................154
Стороны (Двусторонняя печать)..................................................................................................155
Разрешение ...................................................................................................................................155
Плотность ......................................................................................................................................155
Дополнительные параметры........................................................................................................155
Улучшение качества факса................................................................................................156
Откладывание и пересылка факсов..................................................................................156
Откладывание факсов .................................................................................................................156
Пересылка факса .........................................................................................................................157
Сканирование с передачей по адресу FTP................................158
Сканирование с передачей по адресу FTP.......................................................................158
Сканирование с передачей по адресу FTP с использованием клавиатуры ...........................158
Сканирование на адрес FTP с использованием кода быстрого доступа ................................159
Сканирование с передачей по FTP с использованием адресной книги ..................................159
Создание кодов быстрого доступа....................................................................................160
Создание кода быстрого выбора FTP с использованием встроенного веб-сервера .............160
Создание кода быстрого доступа для FTP с помощью сенсорного экрана ............................160
Сведения о параметрах FTP...............................................................................................161
Формат оригинала.........................................................................................................................161
Двусторонняя печать....................................................................................................................161
Ориентация....................................................................................................................................161
Прошивка .......................................................................................................................................161
Разрешение ...................................................................................................................................161
Передать как .................................................................................................................................161
Содержимое ..................................................................................................................................162
Дополнительные параметры........................................................................................................162
Улучшение качества документов для передачи по FTP..................................................163
Сканирование на компьютер или флэш-накопитель.............164
Сканирование на компьютер..............................................................................................164
Содержание 8
Сканирование на флэш-диск..............................................................................................165
Параметры профиля сканирования...................................................................................165
Быстрая настройка .......................................................................................................................165
Тип формата ..................................................................................................................................166
Сжатие ...........................................................................................................................................166
Содержимое по умолчанию .........................................................................................................166
Цветные .........................................................................................................................................167
Размер оригинала .........................................................................................................................167
Ориентация....................................................................................................................................167
Стороны (двусторонняя печать)..................................................................................................167
Качество JPEG..............................................................................................................................167
Плотность ......................................................................................................................................167
Разрешение ...................................................................................................................................167
Доп. парам. обр. изобр..................................................................................................................167
Улучшение качества сканирования...................................................................................168
Общие сведения о меню принтера.............................................169
Список меню.........................................................................................................................169
Меню "Бумага".....................................................................................................................170
меню "Устройство подачи по умолчанию" .................................................................................170
Меню "Формат и тип бумаги".......................................................................................................170
Меню "Конфигурация МУП".........................................................................................................170
меню "Замена форматов" ............................................................................................................171
Меню "Фактура бумаги" ...............................................................................................................171
Меню "Плотность бумаги"............................................................................................................172
Меню "Загрузка бумаги"...............................................................................................................174
Меню "Пользовательские типы" .................................................................................................175
Меню "Пользовательские имена" ...............................................................................................176
Меню Пользовательских форматов сканирования ...................................................................176
меню "Универсальная настройка" ..............................................................................................176
Меню "Отчеты".....................................................................................................................177
Меню "Сеть/Порты".............................................................................................................179
меню "Активная сет. плата" ........................................................................................................179
Меню "Стандартная сеть" или "Сеть <x>" .................................................................................179
Меню "Отчеты" (в меню "Сеть/порты") ......................................................................................180
Меню "Сетевая плата" .................................................................................................................181
Меню "TCP/IP"...............................................................................................................................181
меню "IPv6"....................................................................................................................................183
меню "Беспроводная" ..................................................................................................................183
меню AppleTalk ..............................................................................................................................184
меню NetWare................................................................................................................................184
Меню "Стандартный USB"...........................................................................................................185
Меню "Параллельный" .................................................................................................................187
Содержание 9
Меню "Последовательный <x>" ..................................................................................................189
Меню "Настройка SMTP" .............................................................................................................191
Меню "Безопасность"..........................................................................................................193
Меню "Разное" ..............................................................................................................................193
Меню "Конфиденциальная печать" ............................................................................................193
Меню "Журнал проверки безопасности"....................................................................................194
Меню "Установка даты/времени" ...............................................................................................194
Меню Settings (Параметры).................................................................................................195
Меню "Общие параметры"...........................................................................................................195
Vеню «Параметры копирования»................................................................................................203
Меню "Параметры факса" ...........................................................................................................209
Меню "Параметры электронной почты" .....................................................................................219
Меню "Параметры FTP" ...............................................................................................................224
Меню флэш-диска.........................................................................................................................228
Параметры печати ........................................................................................................................233
меню "Справка"...................................................................................................................245
Обслуживание принтера...............................................................246
Чистка корпуса принтера....................................................................................................246
Чистка стекла сканера........................................................................................................246
Чистка разделительных роликов устройства автоматической подачи.........................247
Настройка регистрации сканера........................................................................................248
Хранение расходных материалов.......................................................................................249
Проверка состояния расходных материалов....................................................................249
Проверка состояния расходных материалов принтера с помощью панели управления.......249
Проверка состояния расходных материалов на сетевом компьютере ...................................250
Заказ расходных материалов.............................................................................................250
принтер, подключенный к сети ...................................................................................................250
Принтер, подключенный к компьютеру в качестве локального ..............................................250
Замена расходных материалов..........................................................................................251
Замена картриджа ........................................................................................................................251
Замена комплекта фотобарабана...............................................................................................252
Утилизация продукции Dell.................................................................................................255
Перемещение принтера.......................................................................................................255
Транспортировка принтера.................................................................................................256
Административная поддержка...................................................257
Использование встроенного веб-сервера.........................................................................257
Проверка состояния устройства........................................................................................257
Настройка уведомлений по электронной почте...............................................................257
Содержание 10
Просмотр отчетов................................................................................................................258
Восстановление значений по умолчанию, заданных изготовителем.............................258
Устранение замятий.......................................................................259
Значение сообщений о замятиях бумаги и их местоположение......................................259
Замятия бумаги 200 и 201...................................................................................................261
202 Застряла бумага............................................................................................................263
Замятие бумаги 231.............................................................................................................264
Замятие бумаги 233.............................................................................................................265
Замятие бумаги 234.............................................................................................................266
235 Застряла бумага............................................................................................................266
240-249 Замятия бумаги......................................................................................................267
Замятие бумаги 250.............................................................................................................267
251 Застряла бумага............................................................................................................268
290-294 Замятия бумаги......................................................................................................270
Поиск и устранение неисправностей.........................................274
Устранение основных неисправностей принтера.............................................................274
На дисплее панели управления принтера отсутствует изображение,
изображение мигает, или отображаются только ромбы..............................................274
Значение сообщений принтера...........................................................................................274
Измените <источник подачи> на <особый носитель>...............................................................274
Измените <источник подачи> на <особый носитель>...............................................................275
Измените <источник подачи> на <формат> ..............................................................................275
Замените <источник входа> на <тип> <формат> .....................................................................275
Проверьте соединение лотка <x> ...............................................................................................276
Закройте дверцу или установите картридж ..............................................................................276
Закройте пер дверцу ....................................................................................................................276
Диск поврежден ............................................................................................................................276
Сервер SMTP не настроен. Обратитесь к системному администратору. ...............................277
К модему не подключена аналоговая телефонная линия, факс отключен. ..........................277
Память заполнена, печать факсов невозможна .......................................................................277
Память факса заполнена .............................................................................................................277
Нерабочий раздел факса. Обратитесь к системному администратору. .................................277
Не установлен сервер факсов "В формат". Обратитесь к системному администратору. ....277
Некот отлож задания не восстановлены ...................................................................................278
37 Недостат памяти, некот отлож задания не будут восстановлены.....................................278
57 Изменение конфигур, некот.отлож.задания не восстановлены.........................................278
Загрузите <особый носитель> в <Источник подачи>................................................................278
Загрузите в <источник входа> <строка настройки>.................................................................279
Загрузите в <input src> <size>......................................................................................................279
Содержание 11
Загрузите в <источник входа> <тип> <формат>.......................................................................279
Загрузите <Особый носитель> в устройство ручной подачи ...................................................279
Загрузите <Особый носитель> в устройство ручной подачи ...................................................280
Загрузите в устройство ручной подачи <формат>....................................................................280
Загрузите <формат> <тип> в ручное УП ....................................................................................280
Извлеките бумагу из стандартного выходного лотка ...............................................................280
Восстановить отложенные задания?..........................................................................................280
Неподдерживаемый тип устройства USB, отсоедините...........................................................281
Неподдерживаемый тип концентратора USB, отсоедините ....................................................281
Неподдерживаемый диск ............................................................................................................281
30.yy Недопустимая повторная заправка, замените картридж...............................................281
31.yy Замените неисправный или установите отсутствующий картридж...............................281
32.yy Номер картриджа по каталогу не поддерживается устройством..................................281
34 Короткая бумага ......................................................................................................................281
35 Недостаточно памяти для поддержки функции сохранения ресурсов..............................282
37 Недостаточно памяти для разбора по копиям .....................................................................282
37 Недостаточно памяти, некоторые отложенные задания удалены.....................................282
38 Переполнение памяти .............................................................................................................282
39 Сложная страница, некоторые данные могут быть не напечатаны. ..................................282
Не удалось передать факс ..........................................................................................................282
50 Ошибка шрифта PPDS ............................................................................................................283
51 Обнаружена неисправная флэш-память ...............................................................................283
52 Во флэш-памяти недостаточно места для ресурсов............................................................283
54 Ошибка ПО стандартной сетевой платы...............................................................................283
54 Сеть <x>: программная ошибка ..............................................................................................283
55 Неподдерживаемое дополнительное устройство: гнездо <x>............................................284
56 Параллельный порт <x> отключен.........................................................................................284
56 Последовательный порт <x> отключен.................................................................................284
56 стандартный USB порт отключен ..........................................................................................284
56 Порт USB <x> отключен..........................................................................................................284
58 Установлено слишком много флэш-модулей ........................................................................285
58 Слишком много лотков присоединено...................................................................................285
59 Несовместимый лоток <x>......................................................................................................285
61 Отключите неисправный диск................................................................................................285
62 Переполнение диска................................................................................................................285
63 Неотформатированный диск ..................................................................................................285
80 Требуется плановое обслуживание .......................................................................................286
84 Заканчивается ресурс фотобарабана ...................................................................................286
84 Замените комплект фотобарабана........................................................................................286
88 Заканчивается тонер...............................................................................................................286
1565 Ошибка эмуляции, загрузите доп эмулятор......................................................................286
Открыта крышка УАПД сканера .................................................................................................286
Сканируемый документ слишком длинный................................................................................286
При повторе задания загрузите все оригиналы заново............................................................286
Содержание 12
Paper Change: Load Tray<x> <paper type> (Замена бумаги: загрузите в лоток <x>
<тип бумаги>) ............................................................................................................................287
290‑295.yy замятие в сканере......................................................................................................287
293 При повторе задания загрузите все оригиналы заново.....................................................287
293.02 Открыта крышка планшета .............................................................................................288
294 Замятие в УАП .......................................................................................................................288
840.01 Сканер отключен ..............................................................................................................288
840.02 Сканер автоматически отключен ...................................................................................288
Устранение неполадок печати...........................................................................................289
Многоязычные документы формата PDF не распечатываются ..............................................289
Задания не распечатываются .....................................................................................................289
Конфиденциальные и другие отложенные задания не распечатываются .............................290
Печать задания выполняется медленнее, чем ожидалось ......................................................290
Для задания на печать применяется бумага неподходящего типа либо бумага
загружена в неподходящий лоток...........................................................................................291
Печатаются неверные символы ..................................................................................................291
Не работает функция связывания лотков .................................................................................291
При печати больших заданий не выполняется разбор по копиям ...........................................292
Возникают незапланированные разрывы страниц ...................................................................292
Устранение неполадок копирования.................................................................................293
Copier does not respond (Копировальный аппарат не отвечает) ..............................................293
Не закрывается блок сканера.....................................................................................................293
Низкое качество печати...............................................................................................................293
Неполные копии документа или фотографии............................................................................295
Устранение неполадок сканера.........................................................................................295
Проверка сканера, не отвечающего на запросы .......................................................................295
Сканирование не выполнено надлежащим образом.................................................................296
Сканирование выполняется слишком долго или приводит к паузе в работе компьютера ..296
Низкое качество отсканированного изображения....................................................................296
Неполное сканирование документа или фотографии ..............................................................297
Не удается выполнить сканирование с компьютера ................................................................297
Устранение неполадок передачи факса...........................................................................298
Не отображается идентификатор вызывающего абонента .....................................................298
Не удается передать или принять факс.....................................................................................298
Факсы передаются, но не принимаются.....................................................................................300
Факсы принимаются, но не передаются.....................................................................................300
Низкое качество печати принимаемого факса..........................................................................301
Устранение неполадок дополнительных устройств.........................................................302
Дополнительное устройство неправильно работает или перестает работать после
установки...................................................................................................................................302
Выдвижные лотки.........................................................................................................................302
Модуль памяти ..............................................................................................................................303
Модуль флэш-памяти ...................................................................................................................303
Жесткий диск с адаптером ..........................................................................................................303
Содержание 13
Порт внутренних решений............................................................................................................303
Устранение неполадок подачи бумаги..............................................................................303
Частые замятия бумаги ................................................................................................................303
Лотки подачи бумаги ....................................................................................................................304
После извлечения замятой бумаги продолжает отображаться сообщение о замятии
бумаги.........................................................................................................................................304
После устранения замятия бумаги повторная печать замятой страницы не выполняется ..305
Устранение неполадок, связанных с качеством печати..................................................305
Выяснение причин ухудшения качества печати........................................................................305
Из принтера выдаются пустые страницы...................................................................................306
Символы имеют зазубренные или неровные края ....................................................................306
Обрезанные изображения ...........................................................................................................307
Нечеткий контур изображений....................................................................................................307
Серый фон .....................................................................................................................................308
Неправильно распечатываются поля .........................................................................................308
Скручивание бумаги .....................................................................................................................309
Неровное качество печати ..........................................................................................................309
Печать выполняется с перекосом...............................................................................................310
На бумаге или прозрачных пленках появляются сплошные черные или белые полосы.......310
Слишком светлая печать .............................................................................................................311
Слишком темная печать...............................................................................................................312
Страницы заполнены одним цветом ...........................................................................................313
Повторяющиеся вертикальные линии ........................................................................................313
Повторяющиеся горизонтальные линии .....................................................................................314
На странице появляются расплывчатые следы тонера или посторонний фон......................315
Стирается тонер ...........................................................................................................................315
На распечатках появляются пятна тонера ................................................................................316
Низкое качество печати на прозрачных пленках......................................................................316
Неравномерная плотность печати ..............................................................................................317
Встроенный веб-сервер не открывается...........................................................................317
Проверьте сетевые подключения ...............................................................................................317
Проверьте настройки сети...........................................................................................................317
Обращение за технической поддержкой...........................................................................317
Приложение.....................................................................................318
Указатель.........................................................................................320
Информация по технике безопасности 14
Информация по технике безопасности
ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Прежде чем выполнять подключения кабелей или
электрические соединения, ознакомьтесь с информацией по технике безопасности.
Подключайте кабель питания к легкодоступной и надежно заземленной сетевой розетке,
расположенной рядом с изделием.
Запрещается устанавливать и использовать данное устройство рядом с водой или в местах с высокой
влажностью.

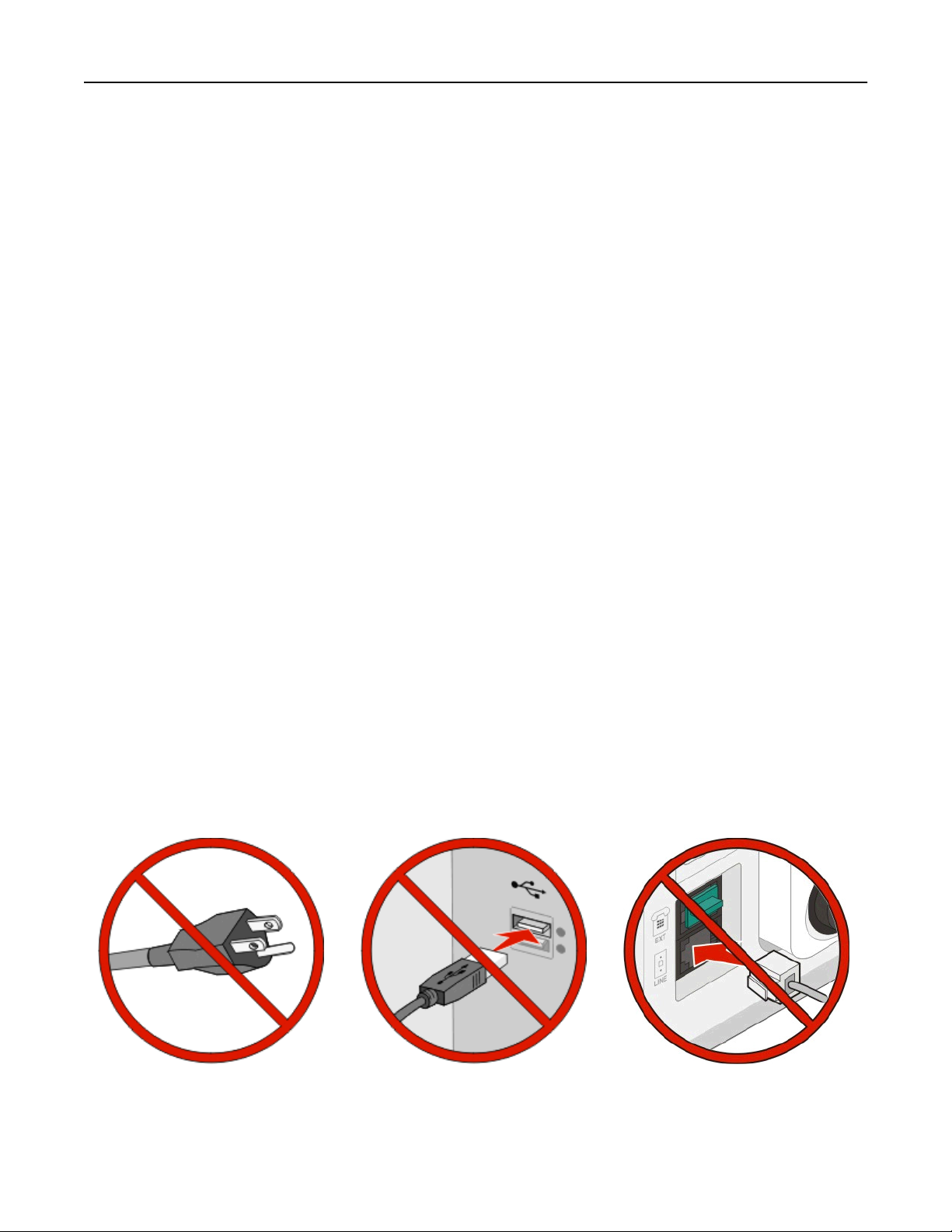

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Во время грозы запрещается использование
факсимильной связи. Запрещается устанавливать и использовать данное устройство или
выполнять электрические/кабельные подключения, например подключение факса, кабеля
питания или телефонного кабеля, во время грозы.
Обслуживание и ремонт, не описанные в документации пользователя, должны производиться
опытным специалистом.
ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: В изделии используется лазерное излучение.
Использование органов управления, выполнение регулировок или любых других действий, не
описанных в настоящем руководстве, может привести к опасному облучению.
Процесс печати в данном изделии связан с нагреванием материала для печати, что может привести
к выделению из материала вредных веществ. Во избежание опасных последствий изучите раздел
руководства, содержащий рекомендации по выбору материалов для печати.
При замене литиевого аккумулятора следует соблюдать осторожность.
ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: При неправильной замене существует опасность
взрыва. В качестве замены можно использовать только такую же или эквивалентную
литиевую батарею. Не следует перезаряжать, разбирать и сжигать литиевый аккумулятор.
Использованные аккумуляторы следует утилизировать в соответствии с указаниями
производителя и местным законодательством.
ВНИМАНИЕ-ГОРЯЧАЯ ПОВЕРХНОСТЬ: Возможен нагрев внутри принтера. Для уменьшения
опасности получения травмы из-за горячего компонента дождитесь остывания поверхности
перед тем, как до неё дотронуться.
ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Принтер весит более 18 кг, для его безопасного
перемещения требуется не менее двух тренированных человек.
ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Прежде чем перемещать принтер, во избежание
травм и повреждений принтера выполняйте следующие указания.
• Выключите принтер с помощью переключателя питания и отсоедините кабель питания от розетки
электросети.
• Перед перемещением принтера отсоедините от него все кабели.
• Снимите принтер с дополнительного устройства подачи и отложите в сторону. Не пытайтесь
поднимать принтер вместе с устройством подачи.
Примечание. Для снятия принтера с дополнительного устройства подачи поднимайте его за
выемки для рук с обеих сторон принтера.
Используйте кабель питания, входящий в комплект поставки данного продукта или одобренный
изготовителем.
Информация по технике безопасности 15
При подключении данного устройства к телефонной сети общего пользования используйте только
телекоммуникационный кабель (RJ-11), прилагаемый к данному устройству или кабель 26 AWG или
большего сечения.
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Если доступ к системной плате или
установка дополнительного устройства или модулей памяти производится после настройки
принтера, выключите принтер и отсоедините кабель питания из розетки, прежде чем
продолжить. Если к принтеру подключены другие устройства, отключите их, а также
отсоедините кабели, идущие к принтеру.
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Убедитесь в том, что все внешние
подключения (например подключение сети Ethernet или телефона) установлены правильно с
использованием соответствующих портов.
Это устройство разработано, проверено и признано соответствующим строгим международным
стандартам при использовании определенных компонентов данного изготовителя. Обеспечивающие
безопасность конструктивные особенности некоторых деталей не всегда являются очевидными.
Изготовитель не несет ответственности за последствия применения других запасных частей.
ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Не скручивайте, не сгибайте, не ударяйте и не
ставьте тяжелые предметы на кабель питания. Не подвергайте кабель питания нагрузке и не
допускайте его перетирания. Не защемляйте кабель питания между предметами мебели и
стенами. В противном случае возможно возгорание или поражение электрическим током.
Регулярно проверяйте кабель питания на наличие признаков подобных проблем. Перед
осмотром отключайте кабель питания от электрической розетки.
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Во избежание поражения электрическим
током при чистке корпуса принтера, прежде чем продолжить, отсоедините кабель питания от
электророзетки и отсоедините все кабели принтера.
Информация о принтере 16
Информация о принтере
Благодарим за выбор данного принтера!
Мы много работали, чтобы он отвечал вашим потребностям.
Чтобы немедленно начать использование нового принтера, используйте указания по установке,
прилагаемые к принтеру, а затем пролистайте руководство пользователя, чтобы узнать, как
выполнять основные операции. Чтобы максимально использовать возможности принтера,
внимательно прочтите руководство пользователя и проверьте наличие последних обновлений на
нашем веб-узле.
Мы стремимся сделать наши принтеры максимально производительными и полезными и удобными
для пользователей. Если все же возникнут проблемы, то один из наших квалифицированных
специалистов по поддержке будет раз быстро помочь их разрешить. Если вы считаете, что мы могли
что-то сделать лучше, то дайте нам знать. В конечном итоге то, что мы делаем, мы делаем для вас,
и ваши предложения помогут нам работать лучше.
Поиск информации о принтере
Что требуется найти? Это можно найти здесь
Указания по начальной установке:
• Подключение принтера
• Установка программного обеспечения
принтера
Дополнительные настройки и указания по
эксплуатации принтера:
• Выбор и хранение бумаги и специальных
носителей
• Загрузка бумаги
• Выполнение задач печати, копирования,
сканирования и отправки факсов в зависимости от модели принтера
• Настройка параметров принтера
• Просмотр и печать документов и фотографий
• Установка и использование ПО принтера
• Установка и настройка принтера для работы в
сети в зависимости от модели принтера
• Уход и обслуживание
• Поиск и устранение неисправностей
Документация по установке — Документация по установке
входит в комплект поставки принтера.
Руководство пользователя—Руководство пользователя
находится на компакт-диске Программное обеспечение и
документация.
Краткое руководство — Краткое руководство находится
на компакт-диске Программное обеспечение и документация в разделе “Просмотр дополнительной докумен-
тации”
Для обновления ПО посещайте веб-сайт компании
support.dell.com.
Информация о принтере 17
Что требуется найти? Это можно найти здесь
Помощь при использования ПО принтера Справка Windows или Mac—Откройте программное
обеспечение принтера или приложение, затем щелкните
на пункте Справка.
Щелкните
информацию.
Примечания.
, чтобы просмотреть соответствующую
• Справка устанавливается автоматически вместе с
программным обеспечением принтера.
• Программное обеспечение принтера находится в
папке "Программа" принтера или на рабочем столе, в
зависимости от операционной системы.
Новейшая дополнительная информация,
обновления и техническая поддержка:
• документация
• загрузка драйверов
• обновления продукции
• Обращение в сервисную службу и информация
о ремонте
• статус заказа
• поддержка в режиме чата
• поддержка по электронной почте
• поддержка по телефону
• Программное обеспечение и драйверы —
Лицензионные драйверы к принтеру и
программы установки ПО для принтеров
• Файлы Readme — последняя информация о
технических изменениях или дополнительные
сведения для опытных пользователей или
специалистов.
• Расходные материалы и дополнительные
устройства для принтера
• Сменные картриджи
Веб-сайт технической поддержки Dell—support.dell.com
Примечание. Выберите свой регион, затем выберите
свой продукт для перехода на соответствующий сайт
поддержки.
Номера телефонов и время работы службы поддержки для
вашего региона или страны приведены на веб-сайте технической поддержки.
При обращении в службу технической поддержки
сообщите следующие сведения (это ускорит устранение
возможных неполадок):
• Идентификационный номер обслуживания
• Код экспресс-обслуживания
Примечание. Идентификационный номер обслуживания
и код экспресс-обслуживания указаны в наклейках на
вашем принтере.
Компакт-диск Программное обеспечение и документация
Веб-сайт расходных материалов для принтеров Dell–
dell.com/supplies
Расходные материалы для принтеров можно приобрести
через сайт, по телефону или в розничных магазинах.
Информация о принтере 18
Что требуется найти? Это можно найти здесь
• Информация по технике безопасности при
подготовке принтера к работе
• Информация о соответствии стандартам
• Сведения о гарантии
Информационный справочник
Примечание. Информационный справочник для вашей
страны или региона может отсутствовать.
Конфигурации принтера
Примечание. Конфигурация принтера может отличаться в зависимости от модели принтера.
Основная модель
1 Кнопка освобождения передней дверцы
2 Панель управления принтера
3 устройство автоматической подачи документов (УАПД)
4 Стандартный выходной лоток с верхней подсветкой
Упор для бумаги
5
Информация о принтере 19
Стандартный лоток на 250 листов
6
Дверца многоцелевого устройства подачи
7
8 Передняя дверца
1 Фиксаторы системной платы
Блокирующее устройство
2
Порт Ethernet
3
4 порт USB
Примечание. Используйте этот порт для подключения принтера к компьютеру.
5 Порт для подключения факса к стенной розетке
Примечание. Порты факса имеются на устройстве, только если установлена плата факса.
6 Порт для подключения телефона факса
Примечание. Порты факса имеются на устройстве, только если установлена плата факса.
Задняя дверца
7
8 Переключатель питания
9 Разъем кабеля питания принтера
10 Порт USB для периферийных устройств
11 Съемная защитная пластина
Примечание. Защитная пластина снимается при установке внутренних дополнительных компонентов.
Информация о принтере 20
Выбор местоположения принтера
При выборе места для установки принтера оставьте достаточно пространство для открывания
лотков, крышек и дверец. Если планируется установить дополнительные устройства, предусмотрите
также место и для них. Важно обеспечить выполнение следующих условий.
• Убедитесь в том, что циркуляция воздуха в помещении соответствует последней редакции
стандарта ASHRAE 62.
• Необходимо подготовить горизонтальную, прочную и устойчивую поверхность.
• Принтер следует содержать в следующих условиях:
– вдали от непосредственного воздействия воздушных потоков кондиционеров, нагревателей
или вентиляторов;
– не допускать воздействия прямого солнечного света, резких перепадов влажности или
температуры;
– в чистом состоянии, сухом и незапыленном месте.
• Вокруг принтера необходимо обеспечить пространство со следующими рекомендуемыми
параметрами для обеспечения надлежащей вентиляции:
Верхний 254 мм (10 дюймов)
1
2 Справа 203 мм (8 дюймов)
3 Сзади 305 мм (12 дюймов)
4 Front (Спереди) 203 мм (8 дюймов)
Слева 76 мм (3 дюйма.)
5
Информация о принтере 21
Основные функции сканера
Сканер поддерживает функции копирования, отправки факса и сканирования по сети для больших
рабочих групп. Возможности.
• Быстрое копирование или специальные задания копирования с предварительным изменением
параметров на панели управления принтера.
• Отправка факса с помощью панели управления принтера.
• Одновременная передача факса нескольким получателям.
• Сканирование документов и отправка на компьютер, адрес электронной почты, флэш-диск или
каталог назначения FTP.
• Сканирование документов и передача их на другой принтер (PDF при помощи FTP).
Примечание. Функция факса имеется только на некоторых моделях принтера.
Общие сведения о УАПД и стекле экспонирования сканера
устройство автоматической подачи
документов (УАПД)
При работе с многостраничными документами
рекомендуется использовать устройство автоматической подачи.
Для сканирования документов можно использовать и УАПД, и стекло экспонирования сканера.
Стекло экспонирования сканера
Для отдельных страниц, документов небольшого формата
(например, почтовых открыток или фотографий),
прозрачных пленок или документов на тонкой бумаге
(например, вырезок из журналов) рекомендуется использовать стекло экспонирования сканера.
Использование УАПД
С помощью автоматического устройства подачи можно сканировать несколько страниц, включая
двусторонние страницы. Если выбраны параметры дуплекса, выполняется автоматическое
сканирование обеих сторон страницы в устройстве автоматической подачи. Использование УАПД.
• Загрузите исходный документ в УАПД лицевой стороной вверх, короткой стороной вперед.
• Загрузите во входной лоток устройства автоматической подачи не более 50 листов обычной
бумаги.
• Размеры сканирования от 125 x 127 мм (4,92 x 5,0 дюйма) до 215,9 x 355,6 мм (8,5 x 14 дюймов).
• Возможно сканирование исходных документов смешанных форматов (Letter/Legal).
Информация о принтере 22
• Плотность сканируемых материалов от 52 до 120 г/м
2
(от 14 до 32 фунтов).
• Не загружайте открытки, фотографии, небольшие документы, прозрачные пленки, фотобумагу
или тонкие листы (например, вырезки из журналов) в устройство автоматической подачи.
Помещайте такие документы на стекло экспонирования сканера.
Использование стекла экспонирования сканера
Стекло сканера можно использовать для сканирования или копирования отдельных страниц или
страниц из книги. Использование стекла экспонирования сканера.
• Поместите исходный документ лицевой стороной вниз в левый верхний угол стекла
экспонирования сканера.
• Можно сканировать или копировать документы размерами до 215,9 x 355,6 мм (8,5 x 14 дюймов).
• Возможно сканирование исходных документов смешанных форматов (Letter/Legal).
• Можно копировать книги толщиной до 25,3 мм (1 дюйм).
Панель управления принтера
Элемент Описание
1 Дисплей Служит для просмотра параметров сканирования, копирования, передачи
факсов и печати, а также сообщений о состоянии и ошибках.
2 Клавиатура
Служит для ввода чисел и символов, отображаемых на дисплее.
Информация о принтере 23
Элемент Описание
Пауза при наборе
3
• Нажмит е кнопку , чтобы добавить двух- или трехсекундную паузу при
наборе факса. В поле "Отправить факс" пауза при наборе обозначается с
помощью запятой (,).
• На первом экране нажмите кнопку , чтобы повторно набрать номер факса.
• Кнопка доступна только в меню "Факс" или в других функциях факса. Вне
меню "Факс", функции факса или первого экрана при нажатии
звуковой сигнал ошибки.
раздается
4 Назад
5 Начальный экран
6 Старт
В меню копирования при нажатии кнопки удаляется самый правый знак
значения в поле "Число копий". Если удалить все число путем многократного
нажатия кнопки
В списке "Список назначений факса" нажмите кнопку
правый знак в номере, введенном вручную. Можно также нажать кнопку
чтобы удалить запись быстрого выбора. После удаления всей строки при последующем нажатии кнопки курсор перемещается на одну строку вверх.
В списке назначений электронной почты нажмите кнопку
символ, расположенный слева от курсора. Если этот символ находится в записи
быстрого выбора, эта запись быстрого выбора удаляется.
Нажмите кнопку для возврата на начальный экран.
, отобразится значение по умолчанию 1.
• Нажмите кнопку , чтобы запустить текущее задание, показанное на
дисплее.
• На начальном экране нажмите кнопку , чтобы запустить задание копиро-
вания, используя настройки по умолчанию.
• Нажатие на эту кнопку во время сканирования игнорируется.
Световой индикатор Указывает состояние принтера.
7
• Не горит — питание отключено.
• Мигает зеленым - принтер прогревается, обрабатывает данные или печатает.
• Постоянно горит зеленым - принтер включен, но не активен.
• Мигает красным - требуется вмешательство оператора.
, чтобы удалить самый
,
, чтобы удалить
8 "Стоп"
Служит для остановки всех операций, выполняемых на принтере.
Список вариантов предлагается после появления на дисплее надписи
Остановлен.
Общие сведения о начальном экране
После включения принтера и короткого периода прогрева на дисплее отобразится основной экран,
который также называется начальным экраном. При нажатии кнопок начального экрана
запускаются следующие действия: копирование, передача по факсу, сканирование, а также
производится отображение экрана меню или передается ответ на сообщения.
Примечание. Кнопки, которые отображаются на начальном экране, могут отличаться в
зависимости от параметров настройки начального экрана.
Информация о принтере 24
Отображаемый элемент Описание
1 Копирование Открытие меню копирования
Примечание. На начальном экране для доступа в меню копирования можно
также нажать цифру на клавиатуре.
Эл. почта Открытие меню электронной почты
2
3 Меню Служит для открытия меню.Эти меню доступны, только когда принтер
находится в состоянии Готов.
FTP Открытие меню FTP
4
5 Панель сообщений о
состоянии
• Отображение текущего состояния принтера, например Готов или Занят.
• Отображение состояний принтера, например Мало тонера.
• Отображение сообщений с указаниями о том, что необходимо сделать,
чтобы продолжить обработку, например Закройте дверцу.
6 Состояние/Расх. мат. Отображается на дисплее, когда строка сообщений о состоянии принтера
содержит сообщение о необходимости вмешательства оператора. При
нажатии этой кнопки открывается экран сообщений, на котором представлена дополнительная информация об исходном сообщении, в частности, о
способе его устранения.
Советы Во всех меню предусмотрена кнопка "Советы". Функция "Советы" предоста-
7
вляет контекстно-зависимую справку на дисплее сенсорного экрана.
8 Факс Открытие меню факса
На начальном экране могут отображаться другие кнопки, например:
Информация о принтере 25
Отображаемый
элемент
Не задерживать
отложенные факсы
Поиск отложенных
заданий
"Отложенные
задания"
Блокировка
устройства
Разблокировка
устройства
Описание
Если отображается эта кнопка, значит имеются отложенные факсы с ранее
настроенным временем хранения. Для доступа к списку отложенных факсимильных
сообщений нажмите эту кнопку.
Осуществляет поиск одного из следующих элементов и отображает результаты поиска.
• имена пользователей отложенных или конфиденциальных заданий на печать;
• имена отложенных заданий, кроме конфиденциальных заданий на печать;
• имена профилей;
• имена контейнеров закладок или имена заданий;
• имена контейнеров USB или имена заданий только для поддерживаемых расши-
рений.
Открывает экран, содержащий все отложенные задания
Эта кнопка отображается на экране, когда принтер разблокирован и PIN-код блокировки устройства не задан.
Нажатие этой кнопки открывает экран для ввода PIN. При вводе правильного PIN-кода
панель управления принтера блокируется (сенсорный экран и кнопки).
Эта кнопка отображается на экране, когда принтер блокирован. Кнопки на панели
управления принтера и клавиши быстрого доступа можно использовать, когда отображается эта кнопка.
Нажатие этой кнопки открывает экран для ввода PIN. При вводе правильного PIN-кода
панель управления принтера разблокируется (сенсорный экран и кнопки).
Назначение кнопок сенсорного экрана
Примечание. В зависимости от набора функций и выполненной администратором настройки
экраны и кнопки могут отличаться от приведенных в этом руководстве.
Информация о принтере 26
Пример сенсорного экрана
Кнопка Назначение
начальном
Стрелка вниз
Прокрутка влево для уменьшения значения
Прокрутка вправо для увеличения значения
Стрелка влево
Возврат в начальный экран
Открытие экрана параметров
Осуществляет прокрутку к следующему значению в сторону
уменьшения.
Осуществляет прокрутку к следующему значению в сторону
увеличения.
Осуществляет прокрутку влево.
Стрелка вправо
Back (Назад)
Осуществляет прокрутку вправо.
Переход назад в предыдущий экран
Информация о принтере 27
Остальные кнопки сенсорного экрана
Кнопка Назначение
Отправ.
Стрелка вниз
Стрелка вверх
Невыбранный переключатель
Выбранный переключатель
Отмена заданий
Сохранение значения в качестве новой настройки по умолчанию
Осуществляет перемещение вниз к следующему экрану.
Осуществляет перемещение вверх к следующему экрану.
Это невыбранный переключатель. Невыбранный переключатель отображается серым цветом.
Это выбранный переключатель. Выбранный переключатель отображается
синим цветом.
Открытие экрана отмены заданий. На экране отмены заданий отображаются
три заголовка: "Печать", "Факс" и "Сеть".
Под заголовками "Печать", "Факс" и "Сеть" отображаются следующие
элементы.
• Задание на печать
• Задание на копирование
• "Факс"
• "FTP"
• Передача сообщения эл. почты
Каждый заголовок содержит список зданий, отображаемых в столбце под ним,
причем на каждом экране могут быть только три задания. Каждое задание
отображается в виде кнопку, которую можно нажать для отображения
сведений о задании. Если в столбце содержится более трех заданий, отображается стрелка, которая позволяет выполнить прокрутку списка заданий.
Продолжить
Отмена
Нажмите эту кнопку, чтобы принять выбранные параметры или удалить
сообщения и продолжить выполнение заданий.
• Служит для отмены действия или выбора.
• Служит для прекращения отображения текущего экрана и возврата к
предыдущему экрану.
Информация о принтере 28
Кнопка Назначение
Select (Выбрать)
Открытие следующего связанного меню или пункта меню
Функции
Функция Описание
Линия окончания меню:
Меню >Параметры >Параметры копиро-
вания > Число копий
Сообщение о необходимости вмешательства пользователя
Строка последовательности меню находится в верхней части
каждого экрана меню. Эта функция показывает шаги для доступа
к текущему меню. Она указывает точное местоположение в
системе меню.
Для возврата к меню или пункту меню следует нажать соответствующее подчеркнутое слово.
Число копий не подчеркнуто, поскольку это текущий экран. Если
нажать подчеркнутое слово на экране "Число копий" до настройки
и сохранения значения числа копий, то выбранное значение не
сохраняется и не становится пользовательской настройкой по
умолчанию.
Если отображается сообщение для оператора, влияющее на
функцию, например копирование или факс, то поверх кнопки
функции на начальном экране отображается жирная красный
восклицательный знак и мигает красный индикатор.
Дополнительная настройка принтера 29
Дополнительная настройка принтера
Установка внутренних дополнительных устройств
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Перед работой с системной платой,
установкой дополнительного оборудования или наращивания памяти после настройки
принтера, выключите принтер, отсоедините кабель питания от розетки, и лишь затем
продолжайте. Выключите также все подключенные к принтеру устройства и отсоедините от
принтера все подсоединенные кабели.
Объем памяти и варианты подключения принтера можно настроить путем установки
дополнительных плат. В этом разделе приведены инструкции по установке доступных плат, а также
по определению местоположения плат для их извлечения.
Доступные внутренние параметры
• Модули памяти
• Платы с микропрограммным обеспечением
• Жесткий диск принтера
• Порты ISP
Возможно отсутствие некоторых из дополнительных устройств. За дополнительной информацией
обратитесь по месту приобретения принтера.
Дополнительная настройка принтера 30
Доступ к системной плате для установки внутренних дополнительных устройств
Примечание. Для этой работы потребуется плоская отвертка.
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Перед работой с системной платой,
установкой дополнительного оборудования или наращивания памяти после настройки
принтера, выключите принтер, отсоедините кабель питания от розетки, и лишь затем
продолжайте. Выключите также все подключенные к принтеру устройства и отсоедините от
принтера все подсоединенные кабели.
1 Отверните винты в задней части системной платы на четверть оборота.
Дополнительная настройка принтера 31
2 Приподнимите переднюю часть сканера, чтобы открыть системную плату.
3 Для поиска требуемого разъема обратитесь к приведенному далее рисунку.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной
платы могут выйти из строя под действием статического электричества. Перед тем, как
прикоснуться к какому-либо электронному компоненту системной платы или разъему,
дотроньтесь рукой до какой-нибудь металлической детали принтера.
1 Контакты для флэш-накопителей и плат с микропрограммным обеспечением
2 Разъем платы факсимильной связи
3 Разъем жесткого диска принтера
Разъем модуля памяти
4
Дополнительная настройка принтера 32
Установка модуля памяти
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Если доступ к системной плате или
установка дополнительного устройства или модулей памяти производится после настройки
принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания из
розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините
кабели, идущие к принтеру.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной платы
быстро выходят из строя под воздействием статического электричества. Перед тем, как
прикоснуться к какому-либо электронному компоненту системной платы или разъему, дотроньтесь
рукой до какой-нибудь металлической детали принтера.
Примечание. Для этой операции требуется шлицевая отвертка.
Можно отдельно приобрести дополнительную карту памяти и установить ее на системной плате. Для
установки модуля памяти выполните следующие действия.
1 Обеспечьте доступ к системной плате.
2 Распакуйте модуль памяти.
Примечание. Не прикасайтесь к контактам разъема, расположенным вдоль края модуля.
3 Откройте фиксаторы на разъеме модуля памяти.
Дополнительная настройка принтера 33
4 Совместите пазы на карты памяти с выступами на разъеме.
1 Пазы
2 Перемычки
5 Вставьте плату памяти прямо в разъем до щелчка.
Примечание. После установки карты памяти убедитесь, что фиксаторы разъема карты памяти
вернулись в вертикальное зафиксированное положение и прижаты к карте.
6 Освободите фиксатор доступа к системной плате и закройте дверцу системной платы, опустив
сканер.
7 Нажмите на винты, одновременно повернув их по часовой стрелке на четверть оборота, чтобы
зафиксировать системную плату.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Убедитесь, что системная плата
зафиксирована, чтобы предотвратить возможное повреждение принтера в случае его
перемещения.
Дополнительная настройка принтера 34
Установка модуля флэш-памяти или платы с микропрограммным обеспечением
На системной плате предусмотрено два разъема для дополнительного модуля флэш-памяти или
дополнительной платы с микропрограммным обеспечением. Возможна установка лишь одной платы
каждого типа, однако разъемы подходят для обоих типов.
Примечание. Для этой операции требуется шлицевая отвертка.
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Если доступ к системной плате или
установка дополнительного устройства или модулей памяти производится после настройки
принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания из
розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините
кабели, идущие к принтеру.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной платы
быстро выходят из строя под воздействием статического электричества. Перед тем, как
прикоснуться к какому-либо электронному компоненту системной платы или разъему, дотроньтесь
рукой до какой-нибудь металлической детали принтера.
1 Обеспечьте доступ к системной плате.
2 Распакуйте плату.
Примечание. Не прикасайтесь к электрическим компонентам на плате.
Дополнительная настройка принтера 35
3 Возьмите плату за края и совместите пластмассовые штыри платы с отверстиями в системной
плате.
1 Пластмассовые штыри
2 Металлические штыревые контакты
4 С усилием вставьте плату в разъем.
Примечания.
• Разъем платы микропрограммного обеспечения должен соприкасаться с системной платой
по всей длине и располагаться в одной плоскости с ней.
• Будьте осторожны, чтобы не повредить разъемы.
5 Освободите фиксатор и закройте дверцу системной платы, опустив сканер.
Дополнительная настройка принтера 36
6 Нажмите на винты, одновременно повернув их по часовой стрелке на четверть оборота, чтобы
зафиксировать системную плату.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Убедитесь, что системная плата
зафиксирована, чтобы предотвратить возможное повреждение принтера в случае его
перемещения.
Установка порта Internal Solutions Port (ISP)
Примечание. Для решения этой задачи понадобится отвертка №2 Phillips и плоская отвертка.
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Перед работой с системной платой,
установкой дополнительного оборудования или наращивания памяти после настройки
принтера, выключите принтер, отсоедините кабель питания от розетки, и лишь затем
продолжайте. Выключите также все подключенные к принтеру устройства и отсоедините от
принтера все подсоединенные кабели.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной платы
могут выйти из строя под действием статического электричества. Перед тем, как прикоснуться к
какому-либо электронному компоненту системной платы или разъему, дотроньтесь рукой до
какой-нибудь металлической детали принтера.
1 Обеспечьте доступ к системной плате.
Дополнительная настройка принтера 37
2 Распакуйте порт ISP и пластиковый разветвитель
Примечание. Старайтесь не касаться компонентов жесткого диска.
3 Найдите соответствующий разъем на системной плате.
Примечание. Если дополнительный жесткий диск принтера установлен, тогда его нужно снять.
Чтобы снять жесткий диск:
а Отключите интерфейсный кабель жесткого диска принтера, вынув его из гнезда, но оставьте
его присоединенным к жесткому диску принтера. Чтобы отключить кабель, сожмите пластину
на штекере интерфейсного кабеля, чтобы отсоединить фиксатор до того, как потянуть за
кабель.
Дополнительная настройка принтера 38
б Снимите винты, удерживающие жесткий диск принтера на месте.
в Снимите жесткий диск принтера, потянув его вверх, чтобы освободить зазоры.
Дополнительная настройка принтера 39
г Снимите винты, прикрепляющие монтажный кронштейн жесткого диска принтера к жесткому
диску принтера, затем снимите кронштейн. Отложите жесткий диск принтера в сторону.
4 Снимите металлическую крышку с отверстия порта ISP.
Дополнительная настройка принтера 40
5 Совместите штифты пластикового разветвителя с отверстиями в системной плате и нажмите
вниз, пока разветвитель не встанет на свое место. Убедитесь в том, что каждый штифт
разветвителя полностью установлен в фиксаторы, и что он надежно установлен на системную
плату.
6 Установите порт ISP на пластиковый разветвитель. Поставьте порт ISP под углом к пластиковому
разветвителю и потом подведите пластиковый разветвитель так, чтобы любые выступающие
разъемы проходили через отверстие порта ISP в каркасе системной платы.
Дополнительная настройка принтера 41
7 Опускайте ISP в направлении пластикового разветвителя, пока порт ISP не окажется между
двумя направляющими пластикового разветвителя.
8 Вставьте длинный винт в отверстие как можно ближе к белому контакту и поверните его по
часовой стрелке так, чтобы обеспечить фиксацию порта ISP на месте. Не затягивайте длинный
винт на этом шаге.
Дополнительная настройка принтера 42
9 Присоедините два винта, идущих в комплекте, чтобы прикрепить монтажный кронштейн к
каркасу системной платы.
10 Затяните длинный винт.
Примечание. Не перетягивайте винт.
11 Вставьте штекер интерфейсного кабеля порта ISP принтера в разъем системной платы.
Примечание. Штекеры и разъемы помечены цветовой маркировкой.
12 Если жесткий диск принтера уже был установлен,тогда прикрепите жесткий диск принтера к
порту ISP. Подробнее см. «Установка жесткого диска принтера» на стр. 43.
13 Отпустите фиксатор, затем закройте дверцу системной платы, опустив сканер.
Дополнительная настройка принтера 43
14 Нажмите на винты, вращая их по часовой стрелке на четверть оборота, чтобы зафиксировать
системную плату на месте.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Убедитесь в фиксации системной платы,
чтобы предотвратить возможные повреждения принтера.
Установка жесткого диска принтера
Примечание. Для решения этой задачи понадобится отвертка №2 Phillips и плоская отвертка.
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Перед работой с системной платой,
установкой дополнительного оборудования или наращивания памяти после настройки
принтера, выключите принтер, отсоедините кабель питания от розетки, и лишь затем
продолжайте. Выключите также все подключенные к принтеру устройства и отсоедините от
принтера все подсоединенные кабели.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной платы
могут выйти из строя под действием статического электричества. Перед тем, как прикоснуться к
какому-либо электронному компоненту системной платы или разъему, дотроньтесь рукой до
какой-нибудь металлической детали принтера.
1 Обеспечьте доступ к системной плате.
Дополнительная настройка принтера 44
2 Распакуйте жесткий диск принтера.
Примечание. Старайтесь не касаться компонентов жесткого диска.
3 Найдите соответствующий разъем на системной плате.
Примечание. Если дополнительный порт ISP уже установлен, жесткий диск принтера должен
устанавливаться на порт ISP.
Установка жесткого диска принтера на порт ISP:
а При помощи плоской отвертки ослабьте винты, снимите винты-барашки, которыми крепится
держатель жесткого диска принтера к самому диску, и снимите держатель.
Дополнительная настройка принтера 45
б Совместите зазоры жесткого диска принтера с отверстиями порта ISP, затем нажмите на
жесткий диск принтера, чтобы зазоры встали на место.
в Вставьте штекер интерфейсного кабеля жесткого диска принтера в разъем порта ISP.
Примечание. Штекеры и разъемы помечены цветовой маркировкой.
Дополнительная настройка принтера 46
Установка жесткого диска принтера непосредственно на системную плату:
а Совместите зазоры жесткого диска принтера с отверстиями на системной плате, затем
нажмите на жесткий диск принтера, чтобы зазоры встали на место.
б Вставьте два прилагаемых винта для закрепления держателя жесткого диска принтера.
в Вставьте штекер интерфейсного кабеля жесткого диска принтера в разъем системной платы.
Примечание. Штекеры и разъемы помечены цветовой маркировкой.
Дополнительная настройка принтера 47
4 Отпустите фиксатор, затем закройте дверцу системной платы, опустив сканер.
5 Нажмите на винты, вращая их по часовой стрелке на четверть оборота, чтобы зафиксировать
системную плату на месте.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Убедитесь в фиксации системной платы,
чтобы предотвратить возможные повреждения принтера.
Дополнительная настройка принтера 48
Установка платы факса
Примечание. Для этой операции требуется крестообразная отвертка №2 и шлицевая отвертка.
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Если доступ к системной плате или
установка дополнительного устройства или модулей памяти производится после настройки
принтера, прежде чем продолжить, выключите принтер и отсоедините кабель питания из
розетки. Если к принтеру подключены другие устройства, отключите их, а также отсоедините
кабели, идущие к принтеру.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной платы
быстро выходят из строя под воздействием статического электричества. Перед тем, как
прикоснуться к какому-либо электронному компоненту системной платы или разъему, дотроньтесь
рукой до какой-нибудь металлической детали принтера.
1 Обеспечьте доступ к системной плате.
2 Извлеките плату факса из упаковки.
3 Снимите металлическую крышку с отверстия платы факса.
Дополнительная настройка принтера 49
4 Вставьте плату факса и прикрепите ее с помощью двух винтов к установочному кронштейну.
Дополнительная настройка принтера 50
5 Вставьте разъем интерфейсного кабеля платы факса в гнездо на системной плате.
6 Освободите фиксатор и закройте дверцу системной платы, опустив сканер.
7 Нажмите на винты, одновременно повернув их по часовой стрелке на четверть оборота, чтобы
зафиксировать системную плату.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Убедитесь, что системная плата
зафиксирована, чтобы предотвратить возможное повреждение принтера в случае его
перемещения.
Дополнительная настройка принтера 51
Установка дополнительных аппаратных модулей
Установка устройства подачи на 550 листов
Данный принтер поддерживает использование одного дополнительного устройства подачи; можно
установить лоток на 550 листов.
ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Перед работой с системной платой,
установкой дополнительного оборудования или наращивания памяти после настройки
принтера, выключите принтер, отсоедините кабель питания от розетки, и лишь затем
продолжайте. Выключите также все подключенные к принтеру устройства и отсоедините от
принтера все подсоединенные кабели.
1 Распакуйте устройство подачи и снимите упаковочный материал с наружной части устройства.
2 Извлеките лоток из корпуса устройства подачи.
1 Корпус устройства подачи
Выемка для
2
3 Удалите упаковочный материал и ленты с внутренних частей лотка.
4 Вставьте лоток в корпус устройства подачи.
5 Поместите устройство подачи на то место, которое было выбрано для принтера.
Дополнительная настройка принтера 52
6 Совместите отверстия на принтере с устройством подачи, затем опустите принтер на место.
Подключение кабелей
ВНИМАНИЕ-ВОЗМОЖНОСТЬ ТРАВМЫ: Во время грозы запрещается использование
факсимильной связи. Запрещается устанавливать и использовать данное устройство или
выполнять электрические/кабельные подключения, например подключение факса, кабеля
питания или телефонного кабеля, во время грозы.
Подключите принтер к компьютеру с помощью кабеля USB или кабеля Ethernet.
Обязательно должны соответствовать:
• символ USB на кабеле - расположению символа USB на принтере;
• соответствующий кабель Ethernet - порту Ethernet;
Дополнительная настройка принтера 53
1 порт USB
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Не прикасайтесь к кабелю USB, сетевому
адаптеру, а также к указанным участкам на принтере, когда выполняется печать.Это может привести
к потере данных или неисправности.
2 порт Ethernet
Проверка установки принтера
• Распечатайте страницу параметров меню для проверки правильности установки всех
дополнительных устройств принтера. Перечень установленных дополнительных устройств
отобразится в нижней части страницы. Если установленное дополнительное устройство
отсутствует в списке, это означает, что оно установлено неправильно. Удалите дополнительное
устройство и установите его заново.
• Распечатайте страницу сетевых параметров для проверки правильности подключения принтера
к сети. Эта страница дополнительно содержит сведения, которые помогут настроить сетевую
печать.
Дополнительная настройка принтера 54
Печать страницы параметров меню
Печать страницы параметров меню используется для проверки значений параметров принтера и
правильности установки дополнительных устройств принтера.
Примечание. Если параметры меню не были изменены, то на странице настроек меню
отображаются заводские настройки по умолчанию. После выбора и сохранения пользовательских
настроек с помощью меню они используются вместо заводских настроек по умолчанию.
Пользовательские настройки по умолчанию остаются действительными до выбора в меню и
сохранения других значений. Чтобы восстановить заводские настройки по умолчанию, см. раздел
«Восстановление значений по умолчанию, заданных изготовителем» на стр. 258.
1 Убедитесь, что принтер включен и отображается сообщение Готов.
2 На начальном экране нажмите .
3 Выберите Отчеты.
4 Выберите Страница "Параметры меню".
Распечатается страница параметров меню, и на принтере снова отобразится начальный экран.
Печать страницы сетевых параметров
Если принтер подключен к сети, распечатайте страницу сетевых параметров, чтобы проверить
подключение к сети. Эта страница дополнительно содержит сведения, которые помогут настроить
конфигурацию печати по сети.
1 Убедитесь, что принтер включен и отображается сообщение Готов.
2 На начальном экране нажмите .
3 Выберите Отчеты.
4 Нажмите Страница сетевых параметров.
Распечатается страница сетевых параметров, и на принтере снова отобразится начальный экран.
5 Проверьте первый раздел страницы сетевых параметров и убедитесь в том, что в поле
"Состояние" указано значение "Подключен".
Если в поле Состояние указано значение Не подключен, данная линия компьютерной сети не
работает или неисправен сетевой кабель. Обратитесь за помощью к сотруднику службы
поддержки системы. Затем повторно распечатайте страницу сетевых параметров.
Дополнительная настройка принтера 55
Установка ПО принтера
Установка программного обеспечения принтера
Драйвер принтера представляет собой программу, обеспечивающую обмен данными между
принтером и компьютером. Как правило, программное обеспечение принтера устанавливается в
процессе начальной установки принтера. Если необходимо установить программное обеспечение
после установки принтера, выполните следующее:
Для пользователей Windows
1
Закройте все открытые программы.
2 Установите компакт-диск Программное обеспечение и документация.
3 В основном диалоговом окне установки нажмите Установка принтера и программного
обеспечения.
4 Следуйте инструкциям на экране.
Для пользователей Macintosh
1
Закройте все открытые программы.
2 Установите компакт-диск Программное обеспечение и документация.
3 На рабочем столе дважды нажмите на значок компакт-диска принтера, который появляется
автоматически.
4 Дважды нажмите на значок Установка принтера и программного обеспечения.
5 Следуйте инструкциям на экране.
Использование интернета
Обновленное ПО принтера можно загрузить на веб-сайте технической поддержки компании Dell
support.dell.com.
Обновление списка дополнительных устройств в драйвере принтера
После установки программного обеспечения принтера и всех дополнительных устройств, возможно,
потребуется вручную добавить дополнительные устройства в драйвере принтера, чтобы сделать их
доступными для заданий печати.
Для пользователей Windows
1 Щелкните или нажмите кнопку Пуск и выберите пункт Выполнить.
2 В поле "Начать поиск" или в окне "Запуск программы" введите control printers.
3 Нажмите ВВОД или нажмите ОК.
Откроется папка принтеров.
4 Выберите принтер.
Дополнительная настройка принтера 56
5 Щелкните принтер правой кнопкой мыши, а затем выберите пункт Свойства.
6 Откройте вкладку Установка дополнительных устройств.
7 В разделе "Доступные дополнительные устройства" добавьте все установленные
дополнительные устройства.
8 Нажмите кнопку Применить.
Для пользователей Macintosh
В Mac OS X версии 10.5 или более поздней
1 В меню Apple выберите пункт System Preferences.
2 Выберите Print & Fax.
3 Выберите принтер, а затем выберите Options & Supplies.
4 Выберите Driver, а затем добавьте все установленные дополнительные устройства.
5 Нажмите кнопку OK.
В Mac OS X версии 10.4 или более ранней
1 На рабочем столе Finder щелкните Go > Applications.
2 Дважды щелкните Utilities, а затем дважды щелкните Print Center или Printer Setup Utility.
3 Выберите принтер, а затем в меню Printers выберите пункт Show Info.
4 В раскрывающемся меню выберите пункт Installable Options.
5 Добавьте все установленные дополнительные устройства, а затем щелкните Apply Changes.
Настройка печати через беспроводное соединение
Выполните следующие действия для настройки принтера
Примечание. Не подсоединяйте кабели до тех пор, пока не появятся соответствующие указания.
Дополнительная настройка принтера 57
1 Установите принтер.Для получения дополнительных сведений см. Руководство по установке.
2 Следуйте инструкциям для операционной системы:
• Windows - см. «Сведения для настройки принтера для работы в беспроводной сети» на
стр. 57 и «Установка принтера в беспроводной сети (Windows)» на стр. 58.
• Macintosh - см. «Сведения для настройки принтера для работы в беспроводной сети» на
стр. 57 и «Установка принтера в беспроводной сети (Macintosh)» на стр. 61.
Сведения для настройки принтера для работы в беспроводной сети
Примечание. Не подсоединяйте установочный или сетевой кабели до тех пор, пока не появятся
соответствующие указания в программе установки.
• SSID - имя SSID также называют именем сети.
• Беспроводной режим (или режим сети) - это может быть либо одноранговый режим, либо
режим инфраструктуры.
• Канал (для одноранговых сетей) - для сетей в режиме инфраструктуры по умолчанию канал
выбирается автоматически.
В некоторых одноранговых сетях также необходимо использовать параметр автоматического
выбора. Если вы сомневаетесь, какой канал следует выбрать, обратитесь к специалисту службы
поддержки.
• Security Method - существует три варианта безопасности:
– ключ WEP
Если в беспроводной сети используется несколько ключей WEP, введите до четырех ключей
в имеющихся полях. Выберите ключ, который используется в сети, выбрав "Ключ передачи
WEP по умолчанию".
или
– Фраза доступа WPA или WPA2
В WPA используется шифрование в качестве дополнительного уровня безопасности.
Возможные варианты: AES и TKIP. Необходимо выбрать один и тот же тип шифрования на
маршрутизаторе и принтер. В противном случае обмен данными по сети будет невозможен для
принтера.
– Без защиты
Если в беспроводной сети не используется никакой тип защиты, никакие данные безопасности
не потребуются.
Примечание. Не рекомендуется использовать беспроводные сети без защиты.
В случае установки принтера в сети 802.1X с использованием расширенного метода может
потребоваться следующая информация:
• Тип проверки подлинности
• Тип внутренней проверки подлинности
• Имя пользователя и пароль 802.1X
• Сертификаты
Примечание. Для получения дополнительных сведений о настройке безопасности 802.1X см.
Руководство по работе в сети на компакт диске с программным обеспечением и документацией.
Дополнительная настройка принтера 58
Установка принтера в беспроводной сети (Windows)
Перед установкой принтера в беспроводной сети убедитесь в следующем:
• На принтере установлена дополнительная сетевая карта для беспроводной сети.
• Беспроводная сеть настроена и работает без сбоев.
• Используемый компьютер подсоединен к той же беспроводной сети, в которой будет
устанавливаться принтер.
1 Подсоедините кабель питания к принтеру, а затем к надежно заземленной розетке, после этого
включите питание принтера.
Убедитесь в том, что принтер и компьютер полностью готовы к работе.
Не подсоединяйте кабель USB до тех пор, пока на экране не появится соответствующее
сообщение.
2 Через панель управления принтера, выберите язык и страну или регион, затем нажмите
Продолжить.
3 Выберите свой часовой пояс, затем нажмите Продолжить.
Дополнительная настройка принтера 59
4 Снимите метку с тех функций, которые планируется настроить позже, например "Факс" или
"Электронная почта", затем нажмите Продолжить.
5 Выберите дополнительные кнопки, которые будут отображаться на начальном экране, затем
нажмите Продолжить.
6 Если функция "Факс" включена, введите имя станции передачи факсов и нажмите Ввод. Для
получения дополнительных сведений об имени и номере станции передачи факсов, обратитесь в
службу поддержки, либо нажмите Назад, чтобы вернуться на предыдущую страницу, и снимите
метку с функции Факс.
7 Если функция "Факс" включена, введите номер станции передачи факсов (телефон) для данного
принтера, затем нажмите Продолжить.
8 Если функция "Электронная почта" включена, введите адрес первичного шлюза SMTP (почтовый
сервер), затем нажмите Ввод. Для получения дополнительных сведений о наладке электронной
почты, обратитесь в службу поддержки, либо нажмите Назад, чтобы вернуться на предыдущую
страницу, и снимите метку с функции Электронная почта.
9 В случае отображения запроса, укажите дату и время, затем нажмите Продолжить.
10 Установите компакт-диск Программное обеспечение и документация.
11 Выберите Установка принтера и программного обеспечения.
12 Нажмите Принимаю, чтобы принять условия лицензионного соглашения.
Дополнительная настройка принтера 60
13 Выберите вариант Рекомендуемая, затем нажмите Далее.
14 Нажмите Подсоединение к беспроводной сети.
15 Снимите защитную заглушку с порта USB на задней панели принтера.
16 Подсоедините кабели в следующем порядке:
а Временно подсоедините кабель USB между компьютером, работающим в беспроводной сети
и принтером.
Примечание. После настройки параметров принтера программа выдаст запрос на
отсоединение временного кабеля USB и переход на беспроводное соединение.
б Если планируется настроить факс сейчас, подсоедините соответствующие кабели. См.
Руководство пользователя на компакт-диске Программное обеспечение и документация для
получения справочных сведений о порядке подключения кабелей.
17 Для завершения установки программы следуйте инструкциям на экране.
Примечание. Базовая настройка - это рекомендуемый вариант выбора. Выберите
Расширенные функции только в том случае, если намереваетесь настроить пользовательские
функции или если в вашей сети используется стандарт безопасности 802.1x.
18 Чтобы разрешить доступ других компьютеров к принтеру по беспроводной сети, выполните шаги
10-14 для каждого компьютера.
Дополнительная настройка принтера 61
Установка принтера в беспроводной сети (Macintosh)
Перед установкой принтера в беспроводной сети убедитесь в следующем:
• На принтере установлена дополнительная сетевая карта для беспроводной сети.
• Беспроводная сеть настроена и работает без сбоев.
• Используемый компьютер подсоединен к той же беспроводной сети, в которой будет
устанавливаться принтер.
Подготовка к настройке параметров беспроводного соединения компьютера
1
Найдите МАС-адрес принтера в таблице, прилагаемой к принтеру. Запишите последние шесть
цифр МАС-адреса ниже:
Адрес MAC: ___ ___ ___ ___ ___ ___
2 Подсоедините кабель питания к принтеру, а затем к надежно заземленной розетке, после этого
включите питание принтера.
3 Через панель управления принтера, выберите язык и страну или регион, затем нажмите
Продолжить.
4 Выберите свой часовой пояс, затем нажмите Продолжить.
5 Снимите метку с тех функций, которые планируется настроить позже, например "Факс" или
"Электронная почта", затем нажмите Продолжить.
Дополнительная настройка принтера 62
6 Выберите дополнительные кнопки, которые будут отображаться на начальном экране, затем
нажмите Продолжить.
7 Если функция "Факс" включена, введите имя станции передачи факсов и нажмите клавишу
Ввод. Для получения дополнительных сведений об имени и номере станции передачи факсов,
обратитесь в службу поддержки, либо нажмите Назад, чтобы вернуться на предыдущую страницу,
и снимите метку с функции Факс.
8 Если функция "Факс" включена, введите номер станции передачи факсов (телефон) для данного
принтера, затем нажмите Продолжить.
9 Если функция Электронная почта включена, введите адрес первичного шлюза SMTP (почтового
сервера), затем нажмите Ввод. Для получения дополнительных сведений о наладке электронной
почты, обратитесь в службу поддержки, либо нажмите Назад, чтобы вернуться на предыдущую
страницу, и снимите метку с функции Электронная почта.
10 В случае отображения запроса, укажите дату и время, затем нажмите Продолжить.
Введите информацию в принтер.
1
Доступ к параметрам порта беспроводной связи.
ОС Mac OS X Версия 10.5 или более поздняя
а В меню Apple, выберите Настройки системы.
б Нажмите Сеть.
в Нажмите Порт беспроводной связи.
ОС Mac OS X Версия 10.4 или более ранняя
а На рабочем столе, выберите Пуск > Приложения.
б В папке Приложения, дважды нажмите Интернет.
в На панели инструментов выберите Порт беспроводной связи.
2 Во всплывающем меню Сеть, выберите сервер печати xxxxxx, где "х" - это последние шесть цифр
МАС адреса из адресной таблицы МАС.
3 Откройте обозреватель Safari.
4 В выпадающем меню "Закладки" выберите Демонстрации.
Дополнительная настройка принтера 63
5 В пункте "Коллекции", выберите Бонжур (Bonjour) или Рандеву (Rendezvous), а затем
дважды‑нажмите на имя принтера.
Примечание. Теперь ссылка на приложение будет именоваться Рандеву (Rendezvous) в ОС
Mac OS X Версии 10.3, но в компьютере Apple будет называться Бонжур (Bonjour).
6 С главной страницы встроенного web-сервера перейдите на страницу, где хранится информация
о параметрах беспроводного соединения.
Настройка параметров беспроводного соединения
1
Введите имя своей сети (SSID) в соответствующем поле.
2 Выберите значение Инфраструктура в качестве Режима сети если используется беспроводной
маршрутизатор.
3 Выберите тип защиты, который используется для обеспечения безопасности беспроводной сети.
4 Введите информацию о безопасности, необходимую для включения принтера в состав устройств
беспроводной сети.
5 Нажмите кнопку Отправить.
6 Откройте Порт беспроводной связи на своем компьютере.
ОС Mac OS X Версия 10.5 или более поздняя
а В меню Apple, выберите Настройки системы.
б Нажмите Сеть.
в Нажмите Порт беспроводной связи.
ОС Mac OS X Версия 10.4 или более ранняя
а На рабочем столе, выберите Пуск > Приложения.
б В папке Приложения, дважды‑нажмите Интернет.
в На панели инструментов выберите Порт беспроводной связи.
7 Во всплывающем меню "Сеть" выберите нужную беспроводную сеть.
Задайте значения параметров настройки компьютера для беспроводной печати
принтера.
Для печати на сетевом принтере каждый пользователь компьютера Macintosh должен установить
специальный файл описания принтера в PostScript Printer Description (PPD), а также создать очередь
на печать в программе Print Center (Центр печати) или Printer Setup Utility (Служебная программа
настройки принтера).
1 Установите на компьютер файл PPD.
а Вставьте компакт-диск Программное обеспечение и документация в привод для компакт-
дисков или DVD-дисков.
б Дважды щелкните на установочном пакете принтера.
в В окне приветствия, нажмите Продолжить.
г После просмотра файла Readme снова нажмите Продолжить.
д После просмотра лицензионного соглашения нажмите Продолжить, затем выберите
Принимаю для принятия условий соглашения.
Дополнительная настройка принтера 64
е Выберите значение параметра "Место назначения" и нажмите Продолжить
ж На экране "Простая установка" выберите Установить.
з Введите пароль пользователя, затем нажмите ОК.
На компьютер устанавливается все необходимое программное обеспечение.
и По завершении установки нажмите Закрыть.
2 Добавьте принтер:
а Для печати по протоколу IP выполните следующие действия.
ОС Mac OS X Версия 10.5 или более поздняя
1 В меню Apple, выберите Настройки системы.
2 Нажмите Принтер и факс.
3 Нажмите +.
4 Выберите принтер из списка.
5 Нажмите Добавить.
ОС Mac OS X Версия 10.4
1 На рабочем столе, выберите Пуск > Приложения.
2 Дважды нажмите папку Служебные функции.
3 Дважды нажмите Служебная программа настройки принтера или Центр печати.
4 В списке принтеров выберите Добавить.
5 Выберите принтер из списка.
6 Нажмите Добавить.
б Для печати по протоколу AppleTalk выполните следующие действия.
ОС Mac OS X Версия 10.5
1 В меню Apple, выберите Настройки системы.
2 Нажмите Принтер и факс.
3 Нажмите +.
4 Нажмите AppleTalk (Порт беспроводной связи).
5 Выберите принтер из списка.
6 Нажмите Добавить.
ОС Mac OS X Версия 10.4
1 На рабочем столе, выберите Пуск > Приложения.
2 Дважды‑нажмите папку Служебные функции.
3 Дважды щелкните на программе Центр печати или Служебная программа настройки
принтера.
4 В списке принтеров выберите Добавить.
5 Выберите вкладку Обозреватель по умолчанию.
6 Нажмите Другие принтеры.
7 В первом всплывающем меню выберите AppleTalk (Порт беспроводной связи).
8 Во втором всплывающем меню выберите Local AppleTalk zone (Локальная зона порта
беспроводной связи).
9 Выберите принтер из списка.
10 Нажмите Добавить.
Дополнительная настройка принтера 65
Установка принтера в проводной сети
Для установки принтера в проводной сети выполните следующие инструкции. Эти инструкции
применимы к соединению Ethernet.
Перед установкой принтера в проводной сети убедитесь в следующем:
• Начальная установка принтера выполнена.
• Для подсоединения принтера к сети используется кабель подходящего типа.
Для пользователей Windows
1 Установите компакт-диск Программное обеспечение и документация.
Дождитесь появления окна приветствия.
Если компакт-диск не запускается в течение минуты, выполните следующее:
а Нажмите , или нажмите Пуск, затем нажмите Выполнить.
б В поле Пуск Поиск или Выполнить, введите D:\setup.exe, где буква D соответствует
приводу DVD или компакт-диска.
2 Выберите Установка принтера и программного обеспечения.
3 Нажмите Принимаю, чтобы принять условия лицензионного соглашения.
4 Выберите вариант Рекомендуемая, затем нажмите Далее.
Примечание. Чтобы настроить значения параметров принтера с использованием статического
IP-адреса по протоколу IPv6, или настроить параметры принтеров с помощью сценариев,
выберите Пользовательские параметры и следуйте инструкциям на экране.
5 Выберите Подсоединение к проводной сети и нажмите кнопку Далее.
6 Выберите изготовителя принтера из списка.
7 Выберите модель принтера из списка, затем нажмите Далее.
8 Выберите принтер из списка принтеров, найденных в сети, а затем нажмите Готово.
Примечание. Если принтер с настроенными значениями параметров не появляется в списке
найденных печатающих устройств, нажмите Добавить порт и следуйте инструкциям на
экране.
9 Для завершения установки программы следуйте инструкциям на экране.
Для пользователей Macintosh
1 Позвольте серверу DHCP назначить IP-адрес принтеру.
2 Распечатайте страницу сетевых параметров с принтера. Чтобы получить информацию о печати
страницы сетевых параметров, см. «Печать страницы сетевых параметров » на стр. 54.
3 Определите IP-адрес принтера в разделе TCP/IP страницы сетевых параметров. IP-адрес
понадобится для настройки параметров доступа компьютеров подсети, отличной от сети
принтера.
Дополнительная настройка принтера 66
4 Установите драйверы и добавьте принтер.
а Установите на компьютер файл PPD.
1 Вставьте компакт-диск Программное обеспечение и документация в привод для компакт-
дисков или DVD-дисков.
2 Дважды щелкните на установочном пакете принтера.
3 В окне приветствия, нажмите Продолжить.
4 После просмотра файла Readme снова нажмите Продолжить.
5 После просмотра лицензионного соглашения нажмите Continue (Продолжить), затем
выберите Agree (Принимаю) для принятия условий соглашения.
6 Выберите значение параметра "Destination" (Место назначения) и нажмите Continue
(Продолжить).
7 На экране "Easy Install" (Простая установка) выберите Install (Установить).
8 Введите пароль пользователя, затем нажмите ОК.
На компьютер устанавливается все необходимое программное обеспечение.
9 По завершении установки нажмите Закрыть.
б Добавьте принтер:
• Для печати по протоколу IP выполните следующие действия.
ОС Mac OS X Версия 10.5 или более поздняя
1
В меню Apple, выберите Настройки системы.
2 Нажмите Принтер и факс.
3 Нажмите +.
4 Нажмите IP.
5 Введите адрес IP своего принтера в адресную строку.
6 Нажмите Добавить.
ОС Mac OS X Версия 10.4 или более ранняя
1
На рабочем столе, выберите Пуск > Приложения.
2 Дважды нажмите Служебные программы.
3 Дважды‑нажмите Служебная программа настройки принтера или Центр печати.
4 В списке принтеров щелкните Добавить.
5 Нажмите IP.
6 Введите адрес IP своего принтера в адресную строку.
7 Нажмите Добавить.
• Для печати по протоколу AppleTalk выполните следующие действия.
ОС Mac OS X Версия 10.5
1
В меню Apple, выберите Настройки системы.
2 Нажмите Принтер и факс.
3 Нажмите +.
4 Нажмите AppleTalk (Порт беспроводной связи).
5 Выберите принтер из списка.
6 Нажмите Добавить.
Дополнительная настройка принтера 67
ОС Mac OS X Версия 10.4 или более ранняя
1
На рабочем столе, выберите Пуск > Приложения.
2 Дважды нажмите Служебные программы.
3 Дважды щелкните на программе Центр печати или Служебная программа настройки
принтера.
4 В списке принтеров щелкните Добавить.
5 Выберите вкладку Обозреватель по умолчанию.
6 Нажмите Другие принтеры.
7 В первом всплывающем меню выберите AppleTalk (Порт беспроводной связи).
8 Во втором всплывающем меню выберите Local AppleTalk zone (Локальная зона порта
беспроводной связи).
9 Выберите принтер из списка.
10 Нажмите Добавить.
Примечание. Если принтера нет в списке, тогда необходимо добавить его с помощью
назначения IP-адреса. Обратитесь к специалисту по обслуживанию системы.
Дополнительная настройка принтера 68
Изменение значений параметров настроек порта
после установки нового сетевого порта ISP (Internal
Solutions Port)
При установке нового сетевого порта ISP, принтеру назначается новый IP-адрес. Чтобы
осуществлять печать на принтере через сеть, в значения параметров настроек принтера на
компьютерах необходимо добавить новый IP-адрес.
Примечания.
• Если принтеру назначен статический IP-адрес, то он остается неизменным, и тогда
необходимость в изменении настроек компьютера отсутствует.
• Если настройки компьютеров предусматривают печать на принтере с присвоением ему
неизменного сетевого имени вместо IP-адреса, и в этом случае необходимость в изменении
настроек компьютера отсутствует.
• При добавлении беспроводного порта ISP к принтеру, настроенному ранее для работы в
проводной сети, необходимо удостовериться в отсоединении принтера от проводной сети
после того, как он будет настроен для работы в беспроводной сети. При сохранении
подключения к проводной сети, настройка параметров работы в беспроводном режиме будет
выполнена, однако беспроводной порт ISP останется выключенным. Если параметры принтера
были настроены на беспроводной порт ISP в то время, как сохранялось подключение к
проводной сети, то необходимо отключить проводное соединение, и выключить, а затем снова
включить принтер. Произойдет включение беспроводного ISP.
• Одновременно сохраняется активность только одного сетевого соединения. Если нужно
переключиться на другой тип соединения (с проводного на беспроводное или наоборот), то
необходимо сначала выключить принтер, подсоединить кабель (чтобы подключиться к
проводной сети) или отсоединить кабель (чтобы подключиться к беспроводной сети), а затем
снова включить принтер.
Для пользователей Windows
1 Распечатайте страницу сетевых параметров и запишите новый IP-адрес.
2 Нажмите , или нажмите Пуск, затем нажмите Выполнить.
3 В поле Пуск Поиск или Выполнить, введите control printers
4 Нажмите клавишу Ввод, или нажмите OK.
Откроется страница принтера.
5 Выберите принтер, значения параметров настроек которого необходимо изменить.
Примечание. При наличии нескольких копий принтера, необходимо везде обновить его IP-
адрес.
6 Щелкните правой кнопкой мыши на значок принтера
7 Нажмите Свойства.
8 Нажмите вкладку Порты.
9 Найдите порт и выберите порт в списке.
10 Нажмите Настроить порт.
Дополнительная настройка принтера 69
11 Введите новый IP-адрес в поле “Имя принтера или IP-адрес”. Новый IP-адрес следует искать на
странице сетевых параметров, распечатанной в Шаге 1.
12 Нажмите OK, а затем нажмите Закрыть.
Для пользователей Macintosh
1 Распечатайте страницу сетевых параметров и запишите новый IP-адрес.
2 Определите IP-адрес принтера в разделе TCP/IP страницы сетевых параметров. IP-адрес
понадобится для настройки параметров доступа компьютеров подсети, отличной от сети
принтера.
3 Добавьте принтер:
• Для печати по протоколу IP выполните следующие действия.
ОС Mac OS X Версия 10.5 или более поздняя
а
В меню Apple, выберите Настройки системы.
б Нажмите Принтер и факс.
в Нажмите +.
г Нажмите IP.
д Введите адрес IP своего принтера в адресную строку.
е Нажмите Добавить.
ОС Mac OS X Версия 10.4 или более ранняя
а
В меню Пуск выберите Приложения.
б Дважды нажмите Служебные программы.
в Дважды‑нажмите Служебная программа настройки принтера или Центр печати.
г В списке принтеров выберите Добавить.
д Нажмите IP.
е Введите адрес IP своего принтера в адресную строку.
ж Нажмите Добавить.
• Для печати по протоколу AppleTalk выполните следующие действия.
ОС Mac OS X Версия 10.5
а
В меню Apple, выберите Настройки системы.
б Нажмите Принтер и факс.
в Нажмите +.
г Нажмите AppleTalk (Порт беспроводной связи).
д Выберите принтер из списка.
е Нажмите Добавить.
ОС Mac OS X Версия 10.4 или более ранняя
а
В меню Пуск выберите Приложения.
б Дважды нажмите Служебные программы.
в Дважды щелкните на программе Print Center (Центр печати) или Printer Setup Utility
(Служебная программа настройки принтера).
г В списке принтеров выберите Добавить.
д Выберите вкладку Обозреватель по умолчанию.
Дополнительная настройка принтера 70
е Нажмите Другие принтеры.
ж В первом всплывающем меню выберите AppleTalk (Порт беспроводной связи).
з Во втором всплывающем меню выберите Local AppleTalk zone (Локальная зона порта
беспроводной связи).
и Выберите принтер из списка.
к Нажмите Добавить.
Настройка печати через последовательный интерфейс
При печати через последовательный интерфейс данные передаются по очереди, бит за битом. Хотя
печать через последовательный интерфейс выполняется медленнее, чем через параллельный, она
предпочтительнее при значительном расстоянии между принтером и компьютером или при
отсутствии интерфейса с более высокой скоростью передачи.
После установки порта последовательного интерфейса или порта связи (COM), необходимо
настроить значения параметров принтера и компьютера, чтобы они могли находиться на связи.
Убедитесь, что к СОМ-порту компьютера подсоединен кабель последовательного интерфейса.
1 Настройте значения параметров принтера:
а Пользуясь панелью управления принтера, войдите в меню настроек порта.
б Войдите в подменю настроек последовательного порта.
в Внесите необходимый изменения в значения параметров последовательного интерфейса.
г Сохраните новые настройки.
д Распечатайте страницу меню параметров
2 Установите драйвер принтера:
а Установите компакт-диск Программное обеспечение и документация. Он запускается
автоматически.
Если компакт-диск не запускается автоматически, выполните следующее:
1 Нажмите , или нажмите Пуск, затем нажмите Выполнить.
2 В поле Пуск Поиск или Выполнить, введите D:\setup.exe, где буква D соответствует
приводу DVD или компакт-диска.
б Выберите Установка принтера и программного обеспечения.
в Выберите Согласен для принятия условий лицензионного соглашения ПО принтера.
г Выберите Пользовательская.
д Убедитесь в том, что выбрано значение "Выбор компонентов", а затем нажмите Далее.
е В меню выберите требуемую модель принтера, а затем нажмите Добавить принтер.
ж Нажмите + рядом с моделью принтера в пункте "Выбор компонентов".
з Убедитесь в доступности требуемого COM порта в пункте "Выбор компонентов". Этот тот
самый порт компьютера, к которому подсоединяется кабель последовательного интерфейса
(например: COM1).
и Убедитесь в том, что напротив выбранной модели принтера установлен флажок.
Дополнительная настройка принтера 71
к Выберите какое-либо дополнительное программное обеспечение для установки, а затем
нажмите Далее.
л Нажмите Готово, чтобы закончить установку программного обеспечения принтера.
3 Настройка параметров COM порта:
После установки драйвера принтера, необходимо настроить значения параметров
последовательного интерфейса СОМ порта, назначенного для драйвера принтера.
Параметры последовательного интерфейса СОМ порта должны соответствовать аналогичным
параметрам, установленным на принтере.
а Откройте Диспетчер устройств.
1 Нажмите , или нажмите Пуск, затем нажмите Выполнить.
2 В поле Пуск Поиск или Выполнить, введите devmgmt.msc
3 Нажмите клавишу Ввод, или нажмите OK.
Откроется Диспетчер устройств.
б Нажмите +, чтобы раскрыть список доступных портов.
в Выберите порт связи компьютера, к которому подсоединен кабель последовательного
интерфейса (например: COM1).
г Нажмите Свойства.
д На вкладке Параметры порта, укажите такие же параметры последовательного интерфейса,
как и на принтере.
Найдите настройки принтера в заголовке параметров последовательного интерфейса на
Странице параметров меню, распечатанной ранее.
е Нажмите OK, а затем закройте все окна.
ж Для проверки правильности установки принтера распечатайте тестовую страницу. Если
печать тестовой страницы выполнена успешно, установка принтера завершена.
Уменьшение неблагоприятного воздействия принтера на окружающую среду 72
Уменьшение неблагоприятного воздействия принтера на окружающую среду
Экономия бумаги и тонера
Использование бумаги, изготовленной из вторсырья, и другой офисной бумаги
• Низкое содержание влажности (4–5%)
• Подходящая гладкость (100-200 единиц по шкале Шеффилда или 140-350 единиц по шкале
Бендтсена, в Европе)
Примечание. Неготовые более гладкие виды бумаги (например, бумага высшего класса для
лазерных принтеров плотностью 24 фунтов, 50-90 единиц по шкале Шеффилда), а также более
шероховатые бумаги (например, хлопковая бумага высшего качества, 200-300 единиц по шкале
Шеффилда) с успехом применяются в лазерных принтерах несмотря на отличающуюся
текстуру поверхности. Перед использованием этих типов бумаги обратитесь к поставщику
бумаги.
• Надлежащий коэффициент трения между листами (0,4–0,6)
• Достаточное сопротивление изгибу в направлении подачи
2
Бумага, изготовленная из вторсырья, бумага меньшей плотности (<60 г/м
плотностью 16 фунтов)] и/или меньшей толщины (<3,8 мил [0,1 мм]), а также бумага с поперечными
волокнами для принтеров с подачей с книжной ориентацией (или по короткой стороне) может иметь
меньшее сопротивление изгибу, чем необходимо для надежной подачи бумаги. Перед
использованием этих типов бумаги для лазерных (электрофотографических) принтеров обратитесь
к поставщику бумаги. Помните, что это только общие указания, и что даже бумага, соответствующая
этим указаниям, может создавать проблемы с подачей в любом лазерном принтере (например, если
бумага сильно скручивается при нормальных условиях печати).
[бумага для документов
Экономия расходных материалов
Существует несколько способов уменьшения расхода бумаги и тонера, используемых при печати,
копировании или получении факса. Возможности.
Использование обеих сторон листа бумаги
У вас есть возможность проследить, чтобы печать документов, копирование и получение факсов
выполнялось на обеих сторонах бумажного листа. Подробнее см.:
• «Печать на обеих сторонах бумаги (двусторонняя печать)» на стр. 99
• «Копирование на обеих сторонах бумаги (двусторонняя печать)» на стр. 113
• «Печать входящего факса на обеих сторонах листа бумаги (двусторонняя печать)» на стр. 153
Уменьшение неблагоприятного воздействия принтера на окружающую среду 73
Размещение нескольких страниц на одном листе бумаги
У вас есть возможность печати до 16 последовательных страниц многостраничного документа на
одной стороне листа бумаги с помощью диалогового окна "Печать".
Сведения о том, как скопировать две или четыре последовательные страницы многостраничного
документа на один лист бумаги, см. в «Копирование нескольких страниц на один лист» на стр. 115.
Выбор сканирования
Вы можете избежать расхода бумаги для печати документов или фотографий за счет сканирования
и последующего хранения в компьютерной программе, в приложении или на флэш-накопителе.
Подробнее см.:
• «Отправка электронного сообщения с помощью сенсорного экрана» на стр. 127
• «Сканирование на компьютер» на стр. 164
• «Сканирование на флэш-диск» на стр. 165
Проверьте первый черновик на точность
Перед печатью или копированием большого объема:
• Распечатайте одну копию документа для проверки содержания и формата документа на
точность.
Избегайте замятия бумаги
Тщательно выбирайте и загружайте бумагу во избежание замятия бумаги. Подробнее см.
«Предотвращение замятия материалов для печати» на стр. 79.
Экономия энергии
Использование экономичного режима
С помощью экономичного режима можно быстро выбрать один или несколько способов для снижения
воздействия принтера на окружающую среду.
Примечание. Список нескольких настроек, которые изменяются при выборе экономичного
режима, см. в таблице.
Параметр Чтобы
Энергосбережение Снижение энергопотребления, особенно во время простоя принтера.
• Двигатели принтера не запускаются до тех пор, пока задание не будет готово к печати.
Перед началом печати первой страницы может быть заметна задержка.
• Принтер переходит в режим экономии энергии после минуты простоя.
• Когда принтер переходит в режим энергосбережения, подсветка дисплея на панели
управления принтера и индикаторы стандартного выходного лотка отключаются.
• Лампы сканера включаются только при запуске задания сканирования.
Бумага
Энергия/бумага Использование всех настроек, связанных с режимами энергопотребления и бумаги.
• Включение функции автоматической двусторонней печати
• Отключение функций журнала печати.
Уменьшение неблагоприятного воздействия принтера на окружающую среду 74
Параметр Чтобы
Выкл Использование заводских настроек по умолчанию для всех настроек, связанных с эконо-
мичным режимом. При данной настройке принтер работает с максимальными характеристиками.
Чтобы выбрать настройку экономичного режима:
1 На начальном экране нажмите .
2 Выберите Параметры.
3 Выберите Общие настройки.
4 Нажмите Экономичный режим.
5 С помощью кнопок со стрелками выберите необходимый параметр.
6 Нажмите Отправить.
Появится сообщение Отправка изменений.
Настройка режима "Энергосбережение"
Для экономии энергии можно уменьшить число минут до перехода принтера в режим
энергосбережения:
Можно выбрать значение из диапазона 1-240 минут. 30 минут - заводская настройка по умолчанию.
Использование встроенного веб-сервера
1
В поле адреса в обозревателе введите IP-адрес принтера.
Примечание. Если IP-адрес принтера неизвестен, распечатайте страницу настроек сети и в
разделе TCP/IP найдите IP-адрес принтера.
2 Выберите Настройка, а затем Общие настройки.
3 Выберите Тайм-ауты.
4 В поле "Энергосбережение" введите количество минут ожидания принтера до перехода в режим
энергосбережения.
5 Нажмите кнопку Отправить.
Использование панели управления принтера
1
Убедитесь, что принтер включен и отображается сообщение Готов.
2 На начальном экране нажмите .
3 Выберите Параметры.
4 Выберите Общие настройки.
5 С помощью кнопки со стрелкой вниз отобразите пункт Тайм-ауты.
6 Нажмите Тайм-ауты.
7 С помощью стрелок рядом с пунктом Режим энергосбережения выберите количество минут
ожидания принтера до перехода в режим энергосбережения.
Уменьшение неблагоприятного воздействия принтера на окружающую среду 75
8 Нажмите Отправить.
9 Нажмите .
Настройка яркости дисплея
Для экономии энергии или, если чтение надписей на дисплее вызывает затруднения, можно
настроить яркость дисплея.
Можно выбрать значение из диапазона 20-100 . Заводской настройкой по умолчанию является
значение 100.
Использование встроенного веб-сервера
1
В поле адреса в обозревателе введите IP-адрес принтера.
Примечание. Если IP-адрес принтера неизвестен, распечатайте страницу настроек сети и в
разделе TCP/IP найдите IP-адрес принтера.
2 Выберите Настройка, а затем Общие настройки.
3 В поле "Яркость экрана" введите необходимый процент яркости для начального экрана.
4 Нажмите кнопку Отправить.
Использование панели управления принтера
1
Убедитесь, что принтер включен и отображается сообщение Готов.
2 На начальном экране нажмите .
3 Выберите Параметры.
4 Выберите Общие настройки.
5 С помощью кнопки со стрелкой вниз отобразите пункт Яркость экрана.
6 С помощью кнопок со стрелками выберите необходимый параметр.
7 Нажмите Отправить.
8 Нажмите .
Уменьшение неблагоприятного воздействия принтера на окружающую среду 76
Настройка индикатора стандартного выходного лотка
Для экономии энергии можно приглушить или отключить индикатор для стандартного выходного
лотка.
Можно выбрать параметры: "Выкл", "Тусклый" и "Яркий".
В обычном режиме/режиме ожидания заводской настройкой по умолчанию является "Яркий".
В режиме энергосбережения заводской настройкой по умолчанию является "Тусклый".
Использование встроенного веб-сервера
1
В поле адреса в обозревателе введите IP-адрес принтера.
Примечание. Если IP-адрес принтера неизвестен, распечатайте страницу настроек сети и в
разделе TCP/IP найдите IP-адрес принтера.
2 Выберите Настройка, а затем Общие настройки.
3 Выберите Индикаторы выходных лотков.
4 В списке "Режим обычный/ожидания" выберите настройку, которая будет использоваться для
стандартного выходного лотка в режиме готовности или ожидания.
5 В списке "Режим энергосбережения" выберите настройку, которая будет использоваться для
стандартного выходного лотка в режиме энергосбережения.
Примечание. Для получения дополнительных сведений о режиме энергосбережения см.
раздел «Настройка режима 'Энергосбережение'» на стр. 74.
6 Нажмите кнопку Отправить.
Использование панели управления принтера
1
Убедитесь, что принтер включен и отображается сообщение Готов.
2 На начальном экране нажмите .
3 Нажмите Настройка, а затем Общие настройки.
4 С помощью кнопки со стрелкой вниз отобразите пункт Индикаторы выходных лотков.
5 Нажмите Индикаторы выходных лотков.
6 Нажмите кнопку со стрелкой рядом с пунктом Режим обычный/ожидания и выберите настройку,
которая будет использоваться для стандартного выходного лотка в режиме готовности или
ожидания.
7 Нажмите кнопку со стрелкой рядом с пунктом Режим энергосбережения и выберите настройку,
которая будет использоваться для стандартного выходного лотка в режиме энергосбережения.
Примечание. Для получения дополнительных сведений о режиме энергосбережения см.
раздел «Настройка режима 'Энергосбережение'» на стр. 74.
8 Нажмите Отправить.
9 Нажмите .
Уменьшение неблагоприятного воздействия принтера на окружающую среду 77
Уменьшение уровня шума, создаваемого принтером
Для снижения уровня шума, создаваемого принтером, используйте "Тихий режим".
Примечание. Список нескольких настроек, которые изменяются при выборе тихого режима, см. в
таблице.
Параметр Назначение
Вкл. Снижение уровня шума, создаваемого принтером.
• Можно заметить уменьшение скорости обработки.
• Двигатели принтера не запускаются до тех пор, пока задание не будет готово к печати. Перед
началом печати первой страницы может быть заметна задержка.
• Вентиляторы вращаются на пониженной скорости или отключаются.
Выкл Использование заводских настроек по умолчанию. При данной настройке принтер работает с
максимальными характеристиками.
Чтобы выбрать настройку тихого режима:
1 На начальном экране нажмите .
2 Выберите Параметры.
3 Выберите Общие настройки.
4 Нажмите Тихий режим.
5 С помощью кнопок со стрелками выберите необходимый параметр.
6 Нажмите Отправить.
Загрузка бумаги и специальных материалов для печати 78
Загрузка бумаги и специальных материалов для печати
В этом разделе описывается загрузка лотков и устройств подачи. Приведена также информация об
ориентации бумаги, назначении формата и типа бумаги, а также о связывании лотков и исключении
лотков из цепочки связи.
Задание формата и типа бумаги
Параметры формата бумаги для стандартного лотка на 250 листов и многоцелевого устройства
подачи необходимо настроить вручную с помощью меню "Формат бумаги". Для параметра "Тип
бумаги" изготовителем установлено значение по умолчанию "Обычная бумага". Для всех лотков,
бумага в которых отличается от обычной, тип бумаги следует задать вручную.
1 Убедитесь, что принтер включен и отображается сообщение Готов.
2 На начальном экране нажмите .
3 Выберите Меню Бумага.
4 Выберите Формат и тип бумаги.
5 С помощью кнопок со стрелками для необходимого лотка выберите необходимый формат и тип
бумаги.
6 Нажмите Отправить.
7 Нажмите для возврата на начальный экран.
Настройка параметров для бумаги универсального формата
Формат бумаги Universal (Универсальный) задается пользователем и позволяет печатать на бумаге,
имеющей формат, не представленный в меню принтера. Для параметра Paper Size (Формат бумаги)
указанного лотка задается значение Universal (Универсальный), если требуемый формат не
представлен в меню Paper Size (Формат бумаги). Затем для бумаги задаются следующие параметры
формата Universal (Универсальный):
• Единицы измерения (миллиметры или дюймы)
• Книжная - ширина
• Книжная - высота
Примечание. Наименьший поддерживаемый формат Universal (Универсальный) – 76 x 76 мм (3
x 3 дюйма); самый большой – 216 x 356 мм (8,5 x 14 дюймов).
Задание единиц измерения
1 Убедитесь в том, что принтер включен, а на дисплее отображается сообщение Ready (Готов).
2 На начальном экране нажмите .
Загрузка бумаги и специальных материалов для печати 79
3 Нажмите Paper Menu (меню "Бумага").
4 Нажимайте клавишу "стрелка вниз", пока не появится Universal Setup (Универсальная
настройка), затем нажмите Universal Setup (Универсальная настройка).
5 Нажмите стрелку "влево" или "вправо", чтобы выбрать требуемые единицы измерения.
6 Нажмите Книжная - ширина или Книжная - высота.
7 Нажмите стрелку "влево" или "вправо" , чтобы выбрать требуемую ширину или высоту.
8 Нажмите Отправить, чтобы сохранить выбранные параметры.
Отображается сообщение Submitting selection (Отправ выбр парам), после чего
отображается Paper Menu (меню "Бумага").
9 Нажмите , чтобы вернуться на начальный экран.
Предотвращение замятия материалов для печати
Ниже перечислены рекомендации по предотвращению замятия материалов для печати.
Рекомендации по эксплуатации лотков для бумаги
• Убедитесь в том, что бумага лежит ровно в лотке.
• Не извлекайте лоток бумаги, когда принтер выполняет печать.
• Не выполняйте загрузку в лоток бумаги, когда принтер выполняет печать. Это необходимо
сделать до начала печати или после запроса на загрузку.
• Не загружайте слишком много бумаги. Убедитесь в том, что высота стопки не превышает метки
максимальной высоты.
• Убедитесь, что направляющие в лотке или устройстве ручной подачи установлены правильно и
не слишком прижаты к стопке бумаги или конвертов.
• После загрузки бумаги задвиньте лотки в принтер до упора.
Рекомендации по использованию бумаги
• Используйте только рекомендованную бумагу или специальные материалы для печати.
• Не загружайте в принтер измятую, покоробленную, влажную и скрученную бумагу.
• Перед загрузкой изогните стопку бумаги в разные стороны, пролистайте ее и выровняйте края.
• Не используйте материалы, разрезанные или обрезанные вручную.
• Не помещайте в одну стопку бумагу, различающуюся по формату, плотности или типу.
• Убедитесь в том, что все форматы и типы бумаги указаны правильно в меню на панели управления
принтера.
• Следуйте рекомендациям изготовителя при хранении бумаги.
Загрузка бумаги и специальных материалов для печати 80
Загрузка бумаги в лотки
1 Полностью выньте лоток.
Примечание. Не извлекайте лотки во время печати задания, а также когда на дисплее
появляется надпись Занят. Это может привести к замятию бумаги.
2 Сожмите и сдвиньте направляющие в положение, соответствующее формату загружаемой
бумаги.
Загрузка бумаги и специальных материалов для печати 81
Для длинной бумаги, такой как A4 или, сожмите фиксатор направляющей длины бумаги и
сдвиньте ее назад в положение, соответствующее длине загружаемой бумаги.
Если выполняется загрузка бумаги формата A6:
а Сожмите фиксатор и передвиньте направляющую длины к центру лотка в положение
формата A5.
б Поднимите упор для бумаги формата A6.
Примечания.
• В стандартный лоток помещается только 150 листов бумаги формата A6. Обратите
внимание на уровень максимального заполнения на упоре для бумаги формата A6, который
обозначает максимальную высоту для загрузки бумаги этого формата. Не перегружайте
лоток.
• Бумагу формата A6 нельзя загружать в дополнительный лоток.
Примечание. Для установки направляющей используйте индикаторы формата внизу лотка.
Загрузка бумаги и специальных материалов для печати 82
3 Согните стопку бумаги назад и вперед, чтобы освободить листы, а затем пролистайте их. Не
следует складывать или сминать бумагу. Выровняйте края стопки на плоской поверхности.
4 Продвиньте бумагу к задней стороне лотка, как показано на рисунке, стороной, рекомендованной
для печати вниз.
Примечание. Уровень максимального заполнения на боковой части направляющей ширины
показывает максимальную высоту для загрузки бумаги. Не загружайте бумагу формата A6 до
уровня максимального заполнения. В лоток вмещается только 150 листов формата A6.
Уровень максимального заполнения
1
Загрузите фирменный бланк верхним краем листа к передней стороне лотка печатной стороной
вниз.
Загрузка бумаги и специальных материалов для печати 83
5 Сожмите фиксаторы и сдвиньте направляющие, чтобы они слегка касались боковой стороны
стопки бумаги.
6 Вставьте лоток.
7 Если в лоток была загружена бумага, тип которой отличается от того, что был загружен ранее в
лоток, измените параметр формата и/или типа бумаги в меню "Бумага".
Загрузка бумаги и специальных материалов для печати 84
Работа с многоцелевым устройством подачи
Открытие многоцелевого устройства подачи
1 Возьмитесь за ручку и потяните дверцу многоцелевого устройства подачи вниз.
2 Возьмитесь за поднятую ручку и продвиньте удлинитель вперед.
3 Возьмитесь за поднятую ручку и продвиньте удлинитель вперед.
Загрузка бумаги и специальных материалов для печати 85
4 Осторожно продвиньте удлинитель вниз, чтобы полностью выдвинуть и открыть многоцелевое
устройство подачи.
Загрузка многоцелевого устройства подачи
1 Нажмите на фиксатор правой направляющей ширины и полностью выдвиньте направляющие.
2 Подготовьте бумагу или специальный материал для загрузки.
• Согните бумагу или бумажные этикетки назад и вперед, чтобы освободить листы, а затем
пролистайте их. Не следует складывать или сминать бумагу или этикетки. Выровняйте края
стопки на плоской поверхности.
Загрузка бумаги и специальных материалов для печати 86
• Удерживая за края стопку прозрачных пленок, пролистайте ее. Выровняйте края стопки на
плоской поверхности.
Примечание. Не дотрагивайтесь до рабочей стороны прозрачных пленок. Следите за тем,
чтобы не поцарапать пленки.
• Изогните стопку конвертов несколько раз в разные стороны для разделения конвертов, затем
пролистайте стопку. Выровняйте края стопки на плоской поверхности.
Примечание. Пролистывание позволяет избежать слипания кромок конвертов и
обеспечить их правильную подачу без замятий. Не следует складывать или сминать
конверты.
3 Загрузите бумагу или специальный материал для печати.
Примечания.
• Бумагу в многоцелевое устройство подачи следует загружать без усилия. Переполнение
устройства подачи может привести к замятию бумаги.
• Количество загруженной бумаги или специального материала не должно превышать
максимальную высоту, определяемую ограничителями высоты стопки, расположенными на
направляющих.
• Бумагу, прозрачные пленки и карточки следует загружать стороной для печати вверх, верхним
краем в принтер. Дополнительные сведения о загрузке прозрачных пленок см. на их упаковке.
Загрузка бумаги и специальных материалов для печати 87
• Фирменные бланки следует загружать логотипом вверх, верхним краем вперед.
• Конверты следует загружать клапаном вниз, ориентировав штамп, как показано на
приведенном ниже рисунке. Штамп и адрес на рисунке наглядно демонстрируют правильную
ориентацию при загрузке конвертов.
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Запрещается печатать на конвертах с
марками, застежками, защелками, окнами, рельефным покрытием и самоклеящимися
полосками. Такие конверты могут серьезно повредить принтер.
Загрузка бумаги и специальных материалов для печати 88
4 Нажмите на фиксатор на правой направляющей ширины и сдвиньте направляющие ширины,
чтобы они слегка касались боковой стороны стопки бумаги.
5 Аккуратно продвиньте бумагу в многоцелевое устройство подачи до упора. Бумага должна
располагаться в многоцелевом устройстве подачи горизонтально. Убедитесь в том, что бумага не
прижата плотно к краям многоцелевого устройства подачи, не изогнута и не измята.
6 На панели управления принтером задайте формат и тип бумаги.
Связывание лотков и исключение лотков из цепочки связи
Связывание лотков
Связывание лотков полезно при печати больших заданий на печать или большого числа копий. Когда
в одном из связанных лотков заканчивается бумага, подача бумаги выполняется из следующего
связанного лотка. Если для лотков указаны совпадающие формат и тип бумаги, они связываются
автоматически.
Загрузка бумаги и специальных материалов для печати 89
Принтер автоматически распознает параметр "Формат бумаги" в соответствии с положением
направляющих в каждом лотке за исключением многоцелевого устройства подачи. Принтер
распознает следующие форматы бумаги: A4, A5, JIS B5, Letter, Legal, Executive и Universal.
Многоцелевое устройство подачи и лотки, в которых используется бумага другого формата, можно
связать вручную, используя меню "Формат бумаги", доступное из меню "Формат и тип бумаги".
Примечание. Чтобы связать многоцелевое устройство подачи, для параметра "Конфигурация
МУП" необходимо задать значение "Кассета", чтобы в меню появился пункт "Формат МУП".
Параметр "Тип бумаги" для всех лотков необходимо задать вручную с помощью меню "Тип бумаги",
доступ к которому осуществляется из меню "Формат и тип бумаги".
Исключение лотков из цепочки связи
Параметры лотков, исключенных из цепочки связи отличаются от параметров, заданных для других
лотков.
Для исключения лотка из цепочки связи измените следующие параметры лотка таким образом,
чтобы они отличались от параметров других лотков:
• "Paper Type" (Тип бумаги) (например: Plain Paper (Обычная бумага), Letterhead (Фирменный
бланк), Custom Type <x> (Пользовательский тип <x>))
Названия типов бумаги отражают характеристики бумаги. Если для связанных лотков
используется название типа бумаги, которое наилучшим образом подходит для бумаги в данном
лотке, назначьте для лотка другое название типа бумаги, например "Custom Type <x>
(Пользовательский тип <x>)", или определите собственное пользовательское название.
• "Paper Size" (Формат бумаги) (например: Letter, A4, Statement)
Для автоматического изменения значения параметра "Paper Size" (Формат бумаги) для данного
лотка загрузите в него бумагу другого формата. Параметр "Paper Size" в многоцелевом
устройстве подачи не определяется автоматически; его требуется задать вручную в меню "Paper
Size" (Формат бумаги).
ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Не следует задавать название типа бумаги,
которое не соответствует типу бумаги, загруженной в лоток. Указанное значение "Paper Type"
(Тип бумаги) определяет температуру термоблока. При выборе ненадлежащего значения "Paper
Type" (Тип бумаги) обработка бумаги может быть выполнена неверно.
Назначение имени пользовательскому типу бумаги
При связывании лотка или отмене связывания назначьте имя для пользовательского типа бумаги.
1 Убедитесь, что принтер включен, и отображается сообщение Готов.
2 На начальном экране нажмите .
3 Выберите Меню Бумага.
4 Выберите Формат и тип бумаги.
5 Выберите номер лотка или тип МУП.
6 С помощью кнопок со стрелкой влево или вправо выберите пункт Пользовательский тип
<x> или другое пользовательское имя.
7 Нажмите Отправить.
Загрузка бумаги и специальных материалов для печати 90
Изменение имени Пользовательский тип <x>
Если принтер находится в сети, то чтобы определить название, отличное от "Пользовательский
тип <x>" для каждого загруженного типа пользовательской бумаги, можно воспользоваться
встроенным веб-сервером. После изменения имени Пользовательский тип <x> в меню вместо него
отображается новое имя.
Чтобы изменить название пользовательского типа <x>:
1 В поле адреса в обозревателе введите IP-адрес принтера.
Примечание. Если IP-адрес принтера неизвестен, распечатайте страницу настроек сети и в
разделе TCP/IP найдите IP-адрес принтера.
2 Выберите Настройка.
3 Выберите Меню "Бумага".
4 Выберите Пользовательское имя.
5 Введите название типа бумаги в поле "Пользовательское имя <x>.
Примечание. Это пользовательское имя будет использоваться вместо пользовательского
имени <x> в меню "Пользовательские типы", "Формат и тип бумаги".
6 Нажмите кнопку Submit.
7 Выберите Пользовательские типы.
Появится сообщение Пользовательские типы, а затем пользовательское название.
8 Выберите параметр"Тип бумаги" в списке рядом с пользовательским названием.
9 Нажмите кнопку Submit.
Инструкции по работе с бумагой и специальными материалами для печати 91
Инструкции по работе с бумагой и специальными материалами для печати
Инструкции по использованию бумаги
Характеристики бумаги
В этом разделе представлены характеристики бумаги, влияющие на качество и надежность печати.
При приобретении новых партий бумаги принимайте во внимание следующие характеристики.
Плотность
Принтер поддерживает автоматическую подачу бумаги плотностью 60-176 г/м2 (16-47 фунтов) с
продольным расположением волокон. Бумага плотностью меньше, чем 60 г/м
быть недостаточно жесткой для правильной подачи, в результате могут возникать замятия. Для
обеспечения наилучшей производительности используйте бумагу с продольным расположением
2
волокон плотностью 75 г/м
должна иметь плотность 90 г/м
(20 фунтов). Бумага формата меньше, чем 182 x 257 мм (7,2 x 10,1 дюйма),
2
(24 фунта) или более.
2
(16 фунтов) может
Скручивание
Под скручиванием понимается подверженность материала для печати скручиванию по краям.
Чрезмерное скручивание может приводить к неполадкам подачи бумаги. Материал может
скручиваться при прохождении через принтер в результате воздействия высоких температур.
Вероятность скручивания перед печатью и неполадок при подаче возрастает при хранении бумаги
без упаковки в условиях повышенной и пониженной температуры, а также повышенной и
пониженной влажности (в том числе в лотке для бумаги).
Гладкость
Степень гладкости бумаги напрямую влияет на качество печати. Если бумага слишком грубая, тонер
может не закрепляться на ней. Если бумага слишком гладкая, возможны проблемы с подачей бумаги
или качество печати. Следует всегда использовать бумагу гладкостью 100-300 единиц по шкале
Шеффилда; наивысшее качество печати обеспечивается, если гладкость составляет 150-250 единиц
по шкале Шеффилда.
Содержание влаги
Содержание влаги в бумаге влияет как на качество печати, так и на возможность ее правильной
подачи в принтер. Не извлекайте бумагу из первоначальной упаковки до начала использования.
Упаковка препятствует проникновению в бумагу влаги, снижающему ее качество.
Подготовьте бумагу к печати, храня ее 24-48 часов в первоначальной упаковке в условиях,
идентичных условиям помещения, в котором установлен принтер. Если условия хранения или
транспортировки бумаги значительно отличаются от условий, в которых работает принтер, следует
увеличить этот срок на несколько суток. Для слишком плотной бумаги может требоваться более
длительный период подготовки.
Инструкции по работе с бумагой и специальными материалами для печати 92
Направление волокон
Одной из характеристик бумаги является ориентация бумажных волокон на листе. Бумага может
быть с продольным расположением волокон или поперечным расположением волокон.
Для бумаги плотностью 60-176 г/м
расположением волокон. Рекомендуется, чтобы бумага плотностью выше 176 г/м
ориентацией волокон.
2
(16-47 фунтов) рекомендуется использовать бумагу с продольным
2
была с поперечной
Содержание волокон
Бумага высшего качества для ксерокопирования изготавливается из 100% древесной целлюлозы.
Такой состав обеспечивает высокую устойчивость бумаги, что способствует снижению частоты
неполадок при подаче и повышению качества печати. Бумага, содержащая волокна другого вида
(например, хлопковые), может иметь характеристики, затрудняющие работу с бумагой.
Для получения дополнительной информации о бумаге, изготовленной из вторсырья, см.
«Использование бумаги, изготовленной из вторсырья, и другой офисной бумаги» на стр. 72.
Недопустимые типы бумаги
Для этого принтера не рекомендуются следующие типы бумаги:
• Химически обработанная бумага, предназначенная для копирования без использования
копировальной бумаги; такая бумага также сокращенно обозначается CCP или NCR
• Типографские бланки, содержащие вещества, которые могут загрязнить принтер
• Типографские бланки, которые могут быть испорчены при нагреве в термоблоке принтера
• Регистрируемые типографские бланки, требующие точного расположения печати на листе (с
точностью более ±2,3 мм), например, бланки для оптического распознавания текста (OCR)
В некоторых случаях для успешной печати таких бланков можно настроить функцию совмещения
в программном приложении.
• Бумага с покрытием (бумага для машинописных работ со стираемым покрытием), синтетическая
бумага, термобумага
• Бумага с шероховатыми краями, с шероховатой или глубоко тисненой поверхностью, скрученная
бумага
• Бумага из вторсырья, не соответствующая стандарту EN12281:2002 (европейский)
• Бумага плотностью менее 60 г/м
2
• Многостраничные бланки или документы
Выбор бумаги
Использование надлежащей бумаги позволяет избежать замятий и обеспечить бесперебойную
работу принтера.
Во избежание замятий и низкого качества печати:
• Обязательно используйте новую неповрежденную бумагу.
• Перед загрузкой бумаги необходимо выяснить, какая сторона листов предназначена для печати.
Эта информация обычно указывается на упаковке бумаги.
• Не используйте материалы, разрезанные или обрезанные вручную.
Инструкции по работе с бумагой и специальными материалами для печати 93
• Не загружайте в одно устройство подачи одновременно материалы различных форматов,
плотности или типов – это вызывает замятие.
• Не используйте бумагу с покрытием, если она не предназначена для электрофотографической
печати.
Выбор готовых формуляров и бланков
При выборе формуляров и фирменных бланков руководствуйтесь следующими рекомендациями:
• При плотности бумаги от 60 до 90 г/м
• Используйте только бланки, изготовленные способом офсетной печати с литографических или
гравированных клише.
• Не используйте бумагу с шероховатой или тисненой поверхностью.
Используйте бланки, отпечатанные термостойкими красками и предназначенные для
копировальных аппаратов. Краски должны выдерживать нагрев до температуры 230°С без
оплавления или выделения вредных веществ. Следует использовать краски, которые не
взаимодействуют со смолой, содержащейся в тонере. Краски, закрепляемые окислением, и краски
на масляной основе удовлетворяют этим требованиям, латексные краски могут не удовлетворять
им. С вопросами и затруднениями обращайтесь к поставщику бумаги.
2
используйте бумагу с продольным расположением волокон.
Предварительно отпечатанная бумага (например, фирменные бланки) должна выдерживать нагрев
до температуры 230°С без оплавления или выделения вредных веществ.
Хранение бумаги
Во избежание замятий и неравномерного качества печати придерживайтесь приведенных ниже
рекомендаций по хранению бумаги.
• Для достижения наилучших результатов храните бумагу при температуре 21°C и относительной
влажности 40%. Изготовители этикеток, как правило, рекомендуют печатать при температуре от
18 до 24°C и относительной влажности от 40 до 60%.
• Не храните бумагу на полу; храните ее на стеллажах или полках, по возможности в картонных
коробках.
• Отдельные стопки храните на горизонтальной поверхности.
• Не кладите на стопки бумаги посторонние предметы.
Инструкции по работе с бумагой и специальными материалами для печати 94
Поддерживаемые форматы, типы и плотность бумаги
Форматы бумаги, поддерживаемые принтером
Формат
бумаги
A4 210 x 297 мм
A5
1
A6
JIS B5
Letter 216 x 279 мм
Legal
Executive 184 x 267 мм X X
Oficio 216 x 340 мм
Folio 216 x 330 мм X
Statement 140 x 216 мм X
Universal
2, 3
Размеры Стандартный
лоток на 250
листов
148 x 210 мм
105 x 148 мм
(4,1 x 5,8 д.)
182 x 257 мм
216 x 356 мм
(8,5 x 13,4 д.)
138 x 210 мм
(5,5 x 8.3 д.)
до 216 x 356 мм
(8,5 x 14 д.)
Дополнительный
лоток на 550
листов
X X
X XX
X X
X
X X
Многоцелевое
устройство
подачи
Устройство
двусторонней
печати
Устройство
автоматической
подачи
документов
(УАПД)
70 x 127 мм
(2,8 x 5 д.) до
216 x 356 мм
(8,5 x 14 д.)
148 x 182 мм
(5,8 x 7,7 д.)
до 216 x 356 мм
(8,5 x 14 д.)
Конверт 7 3/4
(Monarch)
Конверт 9
1
Формат A6 поддерживается только для материала с продольным расположением волокон.
2
Если в списке нет нужного вам формата, настройте формат бумаги "Универсальный". Подробнее см.
«Настройка параметров для бумаги универсального формата» на стр. 78.
4
Для двусторонней печати ширина формата Universal (Универсальный) должна быть между 210 мм (8,267 д.)
и 215,9 мм (8,5 д.); длина должна быть между 279,4 мм (11 д.) и 355,6 мм (14 д.).
98 x 191 мм
98 x 225 мм
XX
X
XX XX
XX
X
XX
Инструкции по работе с бумагой и специальными материалами для печати 95
Формат
бумаги
Конверты 10 105 x 241 мм XX
Конверты DL
Конверты C5 162 x 229 мм
Конверты B5
Другой
конверт
1
Формат A6 поддерживается только для материала с продольным расположением волокон.
2
Если в списке нет нужного вам формата, настройте формат бумаги "Универсальный". Подробнее см.
«Настройка параметров для бумаги универсального формата» на стр. 78.
4
Для двусторонней печати ширина формата Universal (Универсальный) должна быть между 210 мм (8,267 д.)
и 215,9 мм (8,5 д.); длина должна быть между 279,4 мм (11 д.) и 355,6 мм (14 д.).
Размеры Стандартный
лоток на 250
листов
110 x 220 мм
(6,4 x 9,1 д.)
176 x 250 мм
98 x 162 мм
(3,99 x 6,4 д.)
до 176 x 250 мм
(6,9 x 9,8 д.)
XX
XX
XX
XX
Дополнительный
лоток на 550
листов
Многоцелевое
устройство
подачи
Устройство
двусторонней
печати
XX
XX
XX
XX
XX
Устройство
автоматической
подачи
документов
(УАПД)
Типы и плотность бумаги, поддерживаемые принтером
Механизм принтера и тракт двусторонней печати могут работать с бумагой плотностью 60–90 г/м
(16–24 ф.). Многоцелевое устройство подачи может работать с бумагой плотностью 60–163 г/м2 (16–
43 ф.).
Примечание. Этикетки, прозрачные пленки, конверты и открытки всегда должны печататься на
пониженной скорости.
Тип бумаги Стандартный
лоток на 250
листов
Обычная бумага
Открытки X X X
Прозрачные пленки
Из вторсырья
Этикетки X
Виниловые этикетки X X X X
Бумага для документов
Фирменный бланк
Дополнительный лоток
на 550 листов
Многоцелевое
устройство
подачи
Устройство
двусторонней
печати
X
2
Конверты X X X
Фирменный бланк X X
Инструкции по работе с бумагой и специальными материалами для печати 96
Тип бумаги Стандартный
лоток на 250
листов
Печатный бланк
Цветная бумага
Тонкая бумага
Плотная бумага
Грубая/хлопковая X
Пользовательский тип <x>
(где x представляет
значение от 1 до 6)
Дополнительный лоток
на 550 листов
Многоцелевое
устройство
подачи
Устройство
двусторонней
печати
Емкость лотков для бумаги
Емкость лотков и устройств ручной подачи рассчитана для бумаги плотностью 75г/м2 (20 фунтов).
Загрузка до Замечания
Лоток 1
250 листов бумаги
150 листов бумаги формата A6
50 бумажных этикеток
50 прозрачных пленок
Примечание. Виниловые, фармацевтические или двусторонние
этикетки не поддерживаются. Используйте только бумажные этикетки.
Односторонние бумажные этикетки, предназначенные для лазерных
принтеров, рекомендуется использовать редко. Рекомендуется
печатать не больше 20 страниц бумажных этикеток в месяц.
Лоток 2
550 листов бумаги
50 бумажных этикеток
многоцелевое устройство подачи
50 листов бумаги
15 бумажных этикеток
10 прозрачных пленок
10 карточек
7 конвертов
Примечание. Одновременно можно установить только одно дополнительной устройство подачи. Максимальное количество бумаги, которое
можно загрузить, зависит от наличия дополнительного лотка на 550
листов.
Примечание. Подавайте бумагу в устройство ручной подачи только до
того места, где передний край касается направляющих бумаги. Не
применяйте усилия при загрузке бумаги в устройство подачи.
Обзор программного обеспечения 97
Обзор программного обеспечения
Для установки набора программных приложений в зависимости от используемой операционной
системы воспользуйтесь компакт-диском Drivers and Utilities, который прилагается к принтеру.
Примечание. Если принтер и компьютер были приобретены в разное время, необходимо
установить программные приложения с компакт-диска Программное обеспечение и документация.
®
Примечание. Эти программы недоступны для Macintosh
Центр контроля состояния
Примечание. Для надлежащей работы центра контроля состояния необходима поддержка
двунаправленного обмена данными между принтером и компьютером. Программа "Центр контроля
состояния" работает только при подключении принтера к сети или локальному компьютеру через
кабель USB.
Программа "Центр контроля состояния" применяется для управления несколькими мониторами
состояния.
• Для открытия монитора состояния принтера дважды нажмите кнопку мыши на имени принтера
или выберите Выполнить, чтобы открыть монитор состояния конкретного принтера.
• Для изменения способа отображения списка принтеров, выберите Вид.
.
Редактор профилей драйверов
Редактор профилей драйвера используется для создания профилей драйвера, содержащих
пользовательские настройки драйвера. Профиль драйвера может содержать группу сохраненных
параметров драйвера принтера и другие данные, включая следующие:
• Ориентация печати и количество страниц, распечатываемых на одном листе (параметры
документа)
• Исходный статус выходного лотка (параметры принтера)
• Форматы бумаги, заданные пользователем (пользовательские форматы бумаги)
• Простой текст и водяные знаки
• Справочная информация по наложениям
• Справочная информация по шрифтам
• Ассоциации форм
Программа уведомления о неполадках принтера Dell
Примечание. Это приложение не поддерживается операционной системой Windows 2000 или
более ранней.
Обзор программного обеспечения 98
Программа уведомления о неполадках принтера Dell сообщает об ошибках принтера, требующих
вмешательства пользователя. В случае возникновения ошибки появляется указатель, описывающий
ошибку и содержащий ссылку на необходимую информацию по восстановлению.
Примечание. Для надлежащей работы программы уведомления о неполадках принтера Dell
необходима поддержка двунаправленного обмена данными между принтером и компьютером. В
межсетевой экран Windows добавляется правило исключения для разрешения соединения.
Если выбран вариант установки программы уведомления о неполадках принтера Dell вместе с
программным обеспечением принтера, данная служебная программа автоматически запускается
после окончания установки программного обеспечения. Служебная программа активна, если в
панели задач отображается значок
Для отключения программы уведомления о неполадках принтера Dell:
.
1 На панели задач нажмите правой кнопкой мыши значок .
2 Выберите Выход.
Для включения программы уведомления о неполадках принтера Dell:
1 В Windows Vista или более поздних версиях:
а Выберите > Программы.
б Нажмите Принтеры Dell.
в Нажмите Лазерные МФУ Dell 3333dn и 3335dn
В Windows XP:
Нажмите Пуск > Программы или Все программы > Принтеры Dell > Лазерное МФУ Dell 3333dn
и 3335dn.
2 Выберите Программа уведомления о неполадках принтера.
Выполняется печать 99
Выполняется печать
Печать документа
1 Загрузите бумагу в лоток или устройство подачи.
2 В меню "Бумага" на панели управления принтера задайте формат и тип бумаги в соответствии с
загруженной бумагой.
3 Выполните одно из следующих действий:
Для пользователей Windows
а Открыв документ, выберите Файл >Печать.
б Щелкните Свойства, Параметры, или Настройка, а затем настройте параметры, как
необходимо.
Примечание. Чтобы выполнить печать на бумаге определенного формата или типа,
настройте параметры формата или типа бумаги в соответствии с загруженной бумагой или
выберите соответствующий лоток или устройство подачи.
в Нажмите кнопку OK, а затем нажмите кнопку Печать.
Для пользователей Macintosh
а Настройте параметры в диалоговом окне "Page Setup".
1 Открыв документ, выберите File > Page Setup.
2 Выберите формат бумаги или создайте пользовательский формат, соответствующий
загруженной бумаге.
3 Нажмите кнопку OK.
б Настройте параметры в диалоговом окне Print.
1 Открыв документ, выберите File > Print.
Если необходимо, щелкните значок в виде треугольника, чтобы отобразить
дополнительные параметры.
2 В диалоговом окне Print и раскрывающихся меню настройте параметры, как необходимо.
Примечание. Чтобы выполнить печать на бумаге определенного типа, настройте
параметр типа бумаги в соответствии с загруженной бумагой или выберите
соответствующий лоток или устройство подачи.
3 Нажмите кнопку Print.
Печать на обеих сторонах бумаги (двусторонняя печать)
Для экономии бумаги можно распечатать многостраничный документ на обеих сторонах бумаги.
1 На начальном экране нажмите Меню, а затем нажмите Настройка.
2 С помощью кнопки со стрелкой вниз отобразите пункт Параметры печати.
Выполняется печать 100
3 Выберите Параметры печати.
4 Нажмите Меню "Оформление".
5 С помощью стрелок рядом с параметром Стороны (двусторонняя печать) выберите пункт 2-
сторонняя.
6 Нажмите Отправить.
Появится сообщение Отправка изменений.
7 Нажмите для возврата на начальный экран.
Печать специальных носителях
Советы по использованию фирменных бланков
• Используйте фирменные бланки, предназначенные для лазерных принтеров.
• Перед закупкой больших партий фирменных бланков обязательно выполните пробную печать.
• Во избежание слипания фирменных бланков пролистайте стопку перед загрузкой.
• При печати на фирменных бланках важно соблюдать ориентацию страницы. Дополнительные
сведения о загрузке фирменных бланков см. в разделе
– «Загрузка бумаги в лотки» на стр. 80
– «Работа с многоцелевым устройством подачи» на стр. 84
Советы по использованию прозрачных пленок
Перед закупкой больших партий прозрачных пленок обязательно выполните пробную печать на этих
прозрачных пленках.
При печати на прозрачных пленках соблюдайте следующие требования.
• Для подачи прозрачных пленок можно использовать лоток на 250 листов, лоток на 550 листов
или многоцелевое устройство подачи.
• Используйте прозрачные пленки, предназначенные для лазерных принтеров. Уточните у
изготовителя или поставщика, выдерживают ли прозрачные пленки нагревание до температуры
230°C без оплавления, обесцвечивания, деформации и выделения вредных веществ.
• Следует использовать прозрачные пленки плотностью 138-146 г/м
2
(37-39 фунтов).
• Во избежание ухудшения качества печати не оставляйте следы пальцев на прозрачных пленках.
• Во избежание слипания прозрачных пленок пролистайте стопку перед загрузкой.
Советы по использованию конвертов
Перед закупкой больших партий конвертов обязательно выполните пробную печать на этих
конвертах.
