Dell™ PowerConnect™ 27XX
系统
用户指南
www.dell.com | support.dell.com

注、注意和警告
注:注表示可以帮助您更好地使用计算机的重要信息。
注意:注意表示可能会损坏硬件或导致数据丢失,并告诉您如何避免此类问题。
警告:警告表示可能会导致财产损失、人身伤害甚至死亡。
___________________
本说明文件中的信息如有更改,恕不另行通知。
© 2006 Dell Inc. 版权所有,翻印必究。
未经 Dell Inc. 书面许可,严禁以任何形式进行复制。
本文中使用的商标: Dell、Dell OpenManage、DELL 徽标和 PowerConnect 是 Dell Inc. 的商标。Microsoft 是 Microsoft Corporation
的注册商标。
本说明文件中述及的其它商标和产品名称是指拥有相应商标和产品名称的公司或其制造的产品。 Dell Inc. 对其它公司的商标和产
品名称不拥有任何所有权。
型号:PC2708、 PC2716、 PC2724、 PC2748
2006 年 10 月

目录
1 简介
2 硬件说明
系统说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
8 个 1 吉位以太网端口
16 个 1 吉位以太网端口
24 个 1 吉位以太网端口 + 2 个 SFP 组合端口
48 个 1 吉位以太网端口
功能
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
一般功能
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
支持 MAC 地址的功能
第 2 层功能
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
支持 VLAN 的功能
服务级别 (CoS) 功能
以太网交换机管理功能
端口默认设置
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
. . . . . . . . . . . . . . . . . . . . . . . . 7
. . . . . . . . . . . . . . . . . . . . . . . 8
. . . . . . . . . . . . . 8
. . . . . . . . . . . . . . . . . . . . . . . 8
. . . . . . . . . . . . . . . . . . . . . . . . 10
. . . . . . . . . . . . . . . . . . . . . . . . . . 11
. . . . . . . . . . . . . . . . . . . . . . . . . 12
. . . . . . . . . . . . . . . . . . . . . . . 12
交换机端口配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
PowerConnect 2708/2716/2724/2748 前面板端口说明
物理尺寸
LED 定义
电缆、端口连接和插针输出信息
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
电源 LED
管理模式 LED
风扇 LED (仅 2748)
端口 LED
“Managed Mode”(管理模式)按钮
交换机风扇
1000BASE-T 电缆要求
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
. . . . . . . . . . . . . . . . . . . . . . . . . 20
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
. . . . . . . . . . . . . . . . 21
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
. . . . . . . . . . . . . . . . . . . . . 22
. . . . . . . . . . . . . . . . . . . . . . . . 22
用于连接 10/100/1000BASE-T 端口的 RJ-45
SFP 端口
用于连接 SFP 接口的插针
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
. . . . . . . . . . . . . . . . . . . . . . 24
. . . . . . . . . . . . . . 22
. . . . . . . . . 15
目录 3

电源连接器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
内部电源设备连接器
. . . . . . . . . . . . . . . . . . . . . . . . 24
3 安装 Dell™ PowerConnect™ 27XX
安装注意事项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
概览
现场要求
打开包装
安装设备
安装注意事项
安装设备
将设备连接至网络
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
安全保护
处理静电敏感设备
套件内容
打开设备的包装
将设备安装在机架中
在平面上安装设备
将设备连接至交流电源设备
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
. . . . . . . . . . . . . . . . . . . . . . . . . . 26
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
. . . . . . . . . . . . . . . . . . . . . . . . . . . 27
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
. . . . . . . . . . . . . . . . . . . . . . . . 28
. . . . . . . . . . . . . . . . . . . . . . . . . . 29
. . . . . . . . . . . . . . . . . . . . . 31
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
4 启动和配置 Dell™ PowerConnect™ 27XX
查看交换机运行情况 . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
初始配置
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
4 目录
5 使用 Dell OpenManage™ Switch Administrator
了解界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
使用 OpenManage Switch Administrator 按钮
信息按钮
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
PowerConnect 交换机管理按钮
启动应用程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
. . . . . . . . . . . . . . . 37
. . . . . . . . . . . . . . . . . . . 37

重启动设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
按需求显示配置
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
6 配置系统信息
定义交换机信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
查看交换机状态
查看系统 IP 地址
定义接口配置
查看超长帧
创建 VLAN 成员关系
定义 VLAN 接口设置
配置 LAG 成员关系
管理系统文件
从服务器下载文件
从服务器下载文件
本地用户数据库
用于铜质电缆的集成电缆检测
光收发机诊断程序
端口镜像
启用风暴控制
. . . . . . . . . . . . . . . . . . . . . . . . . . . 41
. . . . . . . . . . . . . . . . . . . . . . . . . . . 42
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
. . . . . . . . . . . . . . . . . . . . . . . . . 47
. . . . . . . . . . . . . . . . . . . . . . . . . 49
. . . . . . . . . . . . . . . . . . . . . . . . . . 50
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
. . . . . . . . . . . . . . . . . . . . . . . . . . 52
. . . . . . . . . . . . . . . . . . . . . . . . . . 52
. . . . . . . . . . . . . . . . . . . . . . . . . . . 57
. . . . . . . . . . . . . . . . . . . . 58
. . . . . . . . . . . . . . . . . . . . . . . . . . 59
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
7 配置服务质量
服务质量 (QoS) 概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
CoS 服务
定义 CoS 设置
配置 QoS 设置
将 CoS 值映射到队列
将 DSCP 值映射到队列
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
. . . . . . . . . . . . . . . . . . . . . . . . 70
. . . . . . . . . . . . . . . . . . . . . . . . 71
8 查看统计数据
RMON 统计数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
目录 5

6 目录

简介
该用户指南介绍了安装、配置和维护
PowerConnect 2724 和 PowerConnect 2748 Web
这些交换机可以用来连接工作站和其它网络设备,例如:
•
服务器
•
集线器 (无线
•
路由器
PowerConnect
要求高性能网络连接以及高级
理想之选。
管理工作。
PowerConnect
LAN
访问点)
设备主要用于要求高性能边缘连接的小型办公室/家庭办公室
管理功能旨在在增强和改进网络通信控制的同时,最大程度地减少
PowerConnect 2708、PowerConnect 2716
管理的吉位以太网交换机所需的信息。
Web
管理功能的中小型企业而言,这些
系统说明
本节介绍了
2748
8 个 1 吉位以太网端口
下图说明了
图 1-1. PowerConnect 2708 前面板
PowerConnect 2708、PowerConnect 2716、PowerConnect 2724 和 PowerConnect
的硬件配置。这些交换机由
PowerConnect 2708
Dell 的 OpenManage Switch Administrator
前面板。
、
(SOHO)。
PowerConnect
进行管理。
对于
设备是
PowerConnect 2708
交换机支持
8
个吉位以太网铜质端口。
简介 7

16 个 1 吉位以太网端口
下图说明了
图 1-2. PowerConnect 2716 前面板
PowerConnect 2716
前面板。
PowerConnect 2716
交换机支持
16
个吉位以太网铜质端口。
24 个 1 吉位以太网端口 + 2 个 SFP 组合端口
下图说明了
图 1-3. PowerConnect 2724 前面板
PowerConnect 2724
或
SX
PowerConnect 2724
1000BASE-LX
交换机支持
)。
前面板。
24
个吉位以太网铜质端口和两个
48 个 1 吉位以太网端口
下图说明了
图 1-4. PowerConnect 2748 前面板
PowerConnect 2748
前面板。
SFP
组合端口 (
1000BASE-
8 简介

功能
一般功能
队列头阻塞预防
队列头
(HOL)
阻塞会对信息包进行排队,先传输队列头的信息包,然后再传输队列尾的信息包。 默认情况
下设备已经过配置,因此
质量)、流控制或背压处于活动状态,而整个系统中禁用了
管理模式
•
非管理模式
不能进行管理。
式)按钮后,交换机将使用默认的
•
管理模式
置。
模式。
•
安全模式
后启用安全模式
此操作通过删除交换机的
换机能够像在管理模式下那样通过关闭并打开设备维护配置。
将交换机置于管理模式下,按照需要配置交换机,然后通过
全模式。
式下,按下 “
192.168.2.1
阻塞会导致由于通信竞争同一出口端口资源而引起的通信延迟和帧丢失。
HOL
阻塞预防机制始终处于活动状态,除非端口上的
HOL
阻塞预防机制。
—
独立于用户配置运行。 交换机没有
这是系统默认状态。 在非管理模式下,按下 “
IP
— 通过 Web
在管理模式下,按下 “
(仅 PowerConnect 2748)— 安全模式
要退出安全模式,用户需按下 “
Managed Mode
进入管理模式默认配置。
界面提供交换机管理,并且通过关闭并打开设备来维护设备配
Managed Mode
进行工作。 启用后,用户将无法对交换机进行任何进一步的配置更改。
IP
地址来完成,因此交换机将无法被访问。 在安全模式下,交
”(管理模式)按钮后,交换机将使用默认的
地址
192.168.2.1
Managed Mode
IP
地址,也没有
进入管理模式。
”(管理模式)按钮后,交换机将进入非管理
通过用户在管理模式下配置交换机然
”(管理模式)按钮。 在安全模
Web
管理界面,因此
Managed Mode
要使用安全模式,用户需
Web
界面将交换机切换至安
QoS
(服务
”(管理模
IP
地址
HOL
背压支持
在半双工链路中,接收端口通过占用链路使其不能用于其它传入通信来防止缓冲区溢出。 用
户可以基于每个端口启用或禁用此功能。
是,这仅适用于以半双工运行的链路。
自适应
自适应使以太网交换机可以公布运行模式。 自适应功能提供了在共用点对点链路网段的两个
以太网交换机之间交换信息的方法,以及自动将两个以太网交换机配置为可以最大程度地利
用其传输能力的方法。
端口公告使系统管理员可以配置公布的端口速率。
所有端口的默认状态都被设置为 “
OFF
”(关)。 但
简介 9

超长帧支持
超长帧是指最多具有
10K
字节的
MTU
(最大传输单元)大小的帧。 超长帧支持功能使用较
少的帧就可以传输相同的数据,从而优化了网络利用。
此设备的主要优点是减少了传输的额外开销,并减少了主机处理的额外开销。
务器之间的传输。
自动
MDI/MDIX
交换机可以自动检测连接至
终端站点的标准布线为介质相关接口
的介质相关接口
自动
MDI/MDIX
支持
(MDIX)
可以在
RJ-45
端口的电缆是绞接电缆还是直通电缆。
(MDI)
。
10/100/1000BASE-T
,集线器和交换机的标准布线称为带有绞接电缆
以太网端口上使用。 此功能将针对整个系统自动
启用,并且用户不能将其关闭。
超长帧用于服
流控制支持
在全双工链路
(IEEE802.3X)
(FDX)
中,流控制机制允许接收方向发送方发出信号,指出传输必须暂时停止
以避免缓冲区溢出。
虚拟电缆测试
VCT
技术提供了检测和报告铜质链路中潜在电缆问题 (例如断路和短路)的机制。
电缆分析可以在铜质电缆
时进行。
•
电缆类型和状态
•
电缆长度
•
故障距离
(VCT)
(10BASE-T/100BASE-T/1000BASE-T)
系统启动电缆测试操作时,在明确的用户操作下,将检测以下参数:
上使用,并且只能在链路断开
支持 MAC 地址的功能
MAC
地址容量支持
PowerConnect 2708、2716 和 2724
支持总数为 16K 的 MAC 地址。
自动记忆
MAC
地址
交换机允许从传入信息包自动记忆
自动管理
MAC
地址的存在时间
在给定时间段内没有接收到任何通信的
表溢出。
交换机支持总数为
MAC
地址。
MAC
MAC
地址将成为过期
8K 的 MAC
地址,
地址存储在桥接表中。
MAC
地址。 这样可以防止桥接
PowerConnect 2748
10 简介

管理与安全模式可识别
在管理或安全模式下,
(IEEE802.1D)
(经典桥接中的帧仅根据其目标
帧配置类似的功能。
非管理模式经典桥接
在非管理模式下,交换机执行经典桥接。 帧仅根据其目标
VLAN
的基于
MAC
的交换
交换机系统始终执行可识别
通过从传入帧的源地址记忆端口,可以将地址与端口相关联。
VLAN
MAC
的桥接。 不执行经典桥接
地址进行传输)。 但是,可以为未标记的
MAC
地址进行传输
,而不考虑
VLAN 标记。
第 2 层功能
端口镜像
通过将传入和传出信息包的副本从被监测端口传输至监测端口,端口镜像机制可以监测和镜
像网络通信。
风暴控制
风暴控制用于限制交换机接受和传输的多点传送帧和广播帧的数量。 传输第
帧和多点传送帧将一起传输至相关
用户可以指定哪个目标端口接收通过一个或多个源端口的所有通信副本。
2
层帧时,广播
VLAN
中的所有端口。 连接至这些端口的所有节点将接受
并尝试处理这些帧,从而将负载放到网络链路和主机操作系统上。
支持 VLAN 的功能
VLAN
支持
VLAN
是组成单个广播域的一组交换端口。 根据
组合,信息包被分类为属于不同的
VLAN。
VLAN
标记或根据入口端口和信息包内容的
具有通用属性的信息包可以属于同一
VLAN
。
基于端口的虚拟
基于端口的
链路聚合
PowerConnect 2708/2716/2724
LAN (VLAN)
VLAN
根据传入信息包的入口端口将其分类至不同的
/2748 交换机最多支持六个聚合链路。 每个聚合链路可以被定义
为最多使用四个成员端口来形成单个链路聚合组
此设备的主要优点包括:
•
物理链路中断时可以进行容错保护
•
更高的带宽连接
•
提高了带宽粒度
•
高带宽服务器连通性
LAG
由具有相同速率并被设置为全双工运行的端口组成。
(LAG)。
VLAN
。
简介 11

BootP 和 DHCP
DHCP
务是一个不中断的进程。
如果存在损坏或无效的软件映像,
查找
BootP
回复。
回复的信息随后将用于为交换机系统提供
交换机可以将这些值配置给
客户端
(动态主机配置协议)允许系统启动时从网络服务器接收附加的设置参数。
DHCP 是对 BootP
服务器,方法是向默认
TFTP
BootP
VLAN
客户端,并尝试下载有效的运行时映像。
的扩展。
客户端可以正常运行。
上的所有端口发送
TFTP
BootP
服务器
IP
BootP
客户端随后将不断尝试
请求,直至
BootP
地址和下载文件名。 然后,
服务级别 (CoS) 功能
PowerConnect 2708/2716/2724
带宽管理和控制的基础机制是基于使用多个优先级队列来对通信进行分类。
个端口上使用四个队列。
CoS
由用户定义,信息包借此与同一级别的服务相关。 对某个信息包进行分类后,它将被分
配到其中一个队列。
PowerConnect 2708/2716/2724
分类。
/2748 系统使用户可以定义通信服务级别的多种服务。 用于支持
交换机支持在每
/2748 系统可以根据
IPv4 信息 (DSCP)
DHCP
服务器
服
进行
服务级别
IEEE 802.1p
络通信的优先级。
制。
802.1p
支持
信号技术是
802.1p
OSI 第 2
通信将被分类并传送至目的地。 不会建立或强制执行带宽预留或限
802.1p 是从 802.1Q (VLAN)
以太网交换机管理功能
基于
Web
的管理
使用基于
含一个支持
TFTP
PowerConnect 2708/2716/2724
远程监测
远程监测
RMON
信息。
管理界面收集
Web
的管理界面,可以通过任何
HTML
小型文件传输协议
页面的嵌入式
/2748 交换机支持通过
(RMON)
定义了当前和历史
交换机支持一个用于以太网统计数据的
是对简单网络管理协议
MAC
RMON
中定义的统计数据以及查看结果的方法。
层标准,用于在数据链路
/MAC
子层标记网络通信和排定网
标准衍生出来的标准。
Web
浏览器来管理以太网交换机的系统。 系统包
Web
服务器
(EWS)
(SNMP)
,通过这些页面可以监测和配置系统。
TFTP
的软件引导映像和软件下载。
的扩展,可以提供网络通信统计数据。
层统计数据和控制对象,使系统可以从整个网络中捕获实时
RMON
组。 系统提供了一种使用系统中的
Web
12 简介

端口默认设置
PowerConnect 2708/2716/2724
功能 默认设置
流控制 (用户可配置) 关闭 (在入口被禁用)
背压 (用户可配置) 关闭 (在入口被禁用)
自适应速率 (用户可配置) 已启用 (1000 Mbps)
自适应双工 (用户可配置) 已启用 (全双工)
MDIX (非用户可配置) 打开 (仅与铜质端口相关)
/2748 设备的端口默认设置如下所示:
简介 13

14 简介

硬件说明
交换机端口配置
PowerConnect 2708/2716/2724/2748 前面板端口说明
Dell™ PowerConnect™ 2708、2716、2724
端口连接至网络。
吉位以太网端口的运行速率可以为
(半双工或全双工)和流控制。
下运行。
下图说明了
图 2-1. PowerConnect 2708 前面板
PowerConnect 2708/2716/2724/2748
10、100 或 1000 Mbps。
组合 1000 Mbps
和 2748 交换机使用前面板上的
光端口只能以
交换机的前面板和背面板。
10/100/1000BASE-T
这些端口支持自适应、双工模式
1000 Mbps
的速率在全双工模式
前面板上有八个端口,从上到下从左到右依次编号为
(发光二极管)。
LED
前面板的左侧是管理模式
设备是否已通电。
认设置配置。
LED
,它表明以太网交换机的运行状态。 前面板上的电源
位于前面板右侧的 “
Managed Mode
1 至 8。
每个端口上均有指示端口状态的
LED
”(管理模式)按钮用于恢复设备的默
硬件说明 15
表明

图 2-2. PowerConnect 2708 背面板
图 2-3. PowerConnect 2716 前面板
前面板上有
的
LED
前面板的左侧是管理模式
设备是否已通电。
16
个端口,从上到下从左到右依次编号为
指示灯。
LED
位于前面板右侧的 “
认设置配置。
图 2-4. PowerConnect 2716 背面板
1 至 16。
每个端口上均有指示端口状态
,它表明以太网交换机的运行状态。 前面板上的电源
Managed Mode
”(管理模式)按钮用于恢复设备的默
LED
表明
16 硬件说明

图 2-5. PowerConnect 2724 前面板
前面板上有
的
LED
23
和
•
•
注:每次只能使用组合端口的两个物理连接中的一个。 端口配置和端口控件由所使用的物理连
前面板的左侧是管理模式
设备是否已通电。
24
个端口,从上到下从左到右依次编号为
指示灯。 有两个用于光纤连接的
24。
两个组合端口为包含两个物理连接的逻辑端口:
一个
RJ-45
,用于连接双绞线
一个
SFP
端口,用于可热交换的光收发机,它可以提供高速
LX
连接。
接确定。 系统将自动检测组合端口上使用的介质,并将在所有控制接口中使用此信息。
(TP)
SFP
(超小型可插入式)端口,它们被指定为端口
铜质电缆
1 至 24。
每个端口上均有指示端口状态
1000BASE-SX 或 1000BASE-
注:系统无需重启动设备即可从 RJ-45 切换至 SFP (反之亦然)。 如果 RJ-45 和 SFP 端口都存
在,则 SFP 端口将成为活动端口,而 RJ-45 端口将被禁用。
LED
,它表明以太网交换机的运行状态。 前面板上的电源
位于前面板最右侧的 “
Managed Mode
”(管理模式)按钮用于恢复设备的
默认设置配置。
图 2-6. PowerConnect 2724 背面板
LED
表明
硬件说明 17

图 2-7. PowerConnect 2748 前面板
前面板上有 48 个端口,从上到下从左到右依次编号为 1 至 48。 每个端口上均有表明端口状
态的 LED 指示。 有四个用于光纤连接的 SFP (超小型可插入式)端口,它们被指定为端
口 45、 46、 47 和 48。 四个组合端口为包含两个物理连接的逻辑端口:
• 一个 RJ-45,用于连接双绞线 (TP) 铜质电缆。
• 一个 SFP 端口,用于可热交换的光收发机,它可以提供高速 1000BASE-SX 或
1000BASE-LX 连接。
注:每次只能使用组合端口的两个物理连接中的一个。 端口配置和端口控件由所使用的物理连
接确定。 系统将自动检测组合端口上使用的介质,并将在所有控制接口中使用此信息。
注:系统无需重启动设备即可从 RJ-45 切换至 SFP (反之亦然)。 如果 RJ-45 和 SFP 端口都存
在,则 SFP 端口将成为活动端口,而 RJ-45 端口将被禁用。
前面板的右上侧是管理模式 LED,它表明以太网交换机的运行状态。 风扇 LED 表明设备
风扇的运行状态,前面板上的电源 LED 表明设备是否已通电。 位于前面板最右侧的
“Managed Mode”(管理模式)按钮用于设置设备的管理模式。
背面板包含一个交流电源设备接口。
下图说明了 PowerConnect 2748 设备的背面板。
图 2-8. PowerConnect 2748 背面板
18 硬件说明

物理尺寸
PowerConnect 2708
•
高度
— 43.2 mm (1.7008 in.)
•
宽度
— 256 mm (10.079 in.)
厚度
•
PowerConnect 2716
•
•
•
PowerConnect 2748 交换机的物理尺寸如下所示:
• 高度
• 宽度
• 厚度
— 161.7 mm (6.366 in.)
高度
— 43.2 mm (1.7008 in.)
宽度
— 330 mm (12.992 in.)
厚度
— 230.50 mm (9.075 in.)
—
—
—
交换机的物理尺寸如下所示:
和
PowerConnect 2724
43.2 mm (1.70 in.)
440 mm (17.32 in.)
255 mm (10.04 in.)
交换机的物理尺寸如下所示:
LED 定义
前面板上有
电源 LED
在
PowerConnect 2708/2716/2724
态
LED
LED
指示灯。
,这些
LED
表明链路、电源设备、风扇和管理模式的状态。
/2748 前面板上,有一个电源
LED。
下表说明了电源设备状
表 2-1. 电源 LED 指示
LED 颜色 说明
呈绿色稳定亮起 交换机电源已打开。
不亮 交换机电源未打开。
管理模式 LED
在 PowerConnect 2708/2716/2724/2748 前面板上有一个管理模式 LED,用来监测交换机节
点和表明诊断检测结果。 下表说明了管理模式 LED 指示。
硬件说明 19

表 2-2. 管理模式 LED 指示
LED 颜色 说明
呈绿色闪烁 表明诊断程序正在进行、固件载入或管理模式转换。
呈绿色稳定亮起 表明交换机处于管理模式下。
呈琥珀色稳定亮起诊断程序失败。
呈琥珀色闪烁 没有有效映像。
不亮 表明处于非管理模式或安全模式 (仅 2748)。
风扇 LED (仅 2748)
在 PowerConnect 2748 前面板上有一个风扇 LED。 下表说明了风扇状态 LED 指示。
表 2-3. 风扇 LED 指示
LED 颜色 说明
呈绿色稳定亮起 所有风扇运行正常。
呈红色稳定亮起 一个或多个风扇出现故障。
端口 LED
10/100/1000BASE-T 端口 LED
每个
10/100/1000BASE-T
示双工模式。
下图说明了
RJ-45 10/100/1000BASE-T LED
端口都有两个
LED。 左侧 LED
。
指示速率/链路/活动,右侧
LED
指
图 2-9. 基于 RJ-45 的铜质的 10/100/1000BASE-T LED
下表说明了
20 硬件说明
RJ-45 LED
指示灯的信息:

表 2-4. 基于 RJ-45 的铜质的 10/100/1000BASE-T LED 指示灯
LED
左侧 LED 呈绿色稳定亮起 端口的链接速率为 1000 Mbps。
右侧 LED 呈绿色稳定亮起 端口当前在全双工模式下进行数据传输。
颜色 说明
呈绿色闪烁 端口正在以 1000 Mbps 的速率发送或接收数据。
呈琥珀色稳定亮起 端口的链接速率为 10 Mbps 或 100 Mbps。
呈琥珀色闪烁 端口正在以 10 Mbps 或 100 Mbps 的速率发送或接收数据。
不亮 端口当前未运行
不亮 端口正在以半双工模式运行。
SFP 端口 LED
下表说明了
表 2-5. SFP LED 指示
LED 颜色 说明
呈绿色稳定亮起 已建立链路。
呈绿色闪烁 正在进行活动。
不亮 未建立链路。
SFP LED
指示。
“Managed Mode”(管理模式)按钮
PowerConnect 2708/2716/2724/2748 的前面板上有一个 “Managed Mode”(管理模式)按
钮。 “Managed Mode”(管理模式)按钮用于在管理模式和非管理 (或安全)模式之间
进行转换。 从非管理 (或安全)模式更改为管理模式后,交换机会将配置值恢复为出厂默
认设置。
硬件说明 21

在非管理或安全模式 (仅 2748)下,按下 “Managed Mode”(管理模式)按钮将导致:
•
出厂默认配置
•
子网掩码将更改为
图形用户界面
•
权限为读
•DHCP
•
设备将重新引导。
(192.168.2.1)
255.255.255.0
(GUI)
/
写。
客户端将设置为关闭。
将被设置为交换机
登录用户名将更改为 “
IP
地址。
Admin
”并且不会配置密码 (显示为空),
交换机风扇
PowerConnect 2748 交换机有三个风扇,而
通风。
PowerConnect 2708 和 PowerConnect 2716
PowerConnect 2724
设备没有内部风扇。
交换机有一个风扇用于系统
电缆、端口连接和插针输出信息
本节说明了交换机的物理接口,并提供了有关电缆和端口连接的信息。 支持铜质电缆诊断程
高速率的工作站、集线器、路由器或其它交换机通过标准
序。
上的交换机物理接口。
对于每个设备,受支持的模式将被设置为半双工、全双工和自动。
1000BASE-T 电缆要求
如果已连接所有四个电线对,则用于
1000BASE-T
类)电缆。
准。
连接。 但是,对于所有关键连接或安装任何新电缆,建议您使用增强型
5e
类电缆规格包括仅为
100BASE-TX
5
类电缆所建议的测试参数,并且符合
连接的所有
RJ-45
连接器连接至位于前面板
5 类 UTP
电缆也可用于
IEEE 802.3ab
5
类(
标
5e
用于连接 10/100/1000BASE-T 端口的 RJ-45
10/100/1000BASE-T
表 2-6. 端口、连接器和电缆
连接器 端口 / 接口 电缆
RJ-45
下图说明了
22 硬件说明
端口是铜质双绞线端口。
10/100/1000BASE-T 端口 5 类
RJ-45
插针连接器的插针编号。

图 2-10. RJ-45 插针编号
10/100/1000BASE-T
表 2-7. 用于 10/100/1000BASE-T 以太网端口的 RJ-45 插针编号分配情况
插针编号功能
1 TxRx 1+
2 TxRx 1-
3 TxRx 2+
4 TxRx 2-
5 TxRx 3+
6 TxRx 3-
7 TxRx 4+
8 TxRx 4-
端口的
RJ-45
插针编号的分配情况列在下表中。
SFP 端口
PowerConnect 2724
个 SFP 收发机组合端口
何时候均只能使用组合端口的两个物理连接中的一个。
(反之亦然)。 系统将自动检测组合端口上使用的介质,并将在控制接口中使用此信息。
SFP
PowerConnect 2724
和显示的参数的访问。
注:如果 RJ-45 和 SFP 端口都存在,则 SFP 端口将成为活动端口,而 RJ-45 端口将被禁用并被忽
略。
交换机支持两个
SFP
收发机组合端口
,用于各种基于光纤的模块 (
交换机支持
SFP
诊断程序。 光收发机为系统管理员提供了对一组可以监测
,PowerConnect 2748 交换机支持四
1000BASE-SX 或 1000BASE-LX)。
系统无需重启动即可从
RJ-45
切换至
任
硬件说明 23

用于连接 SFP 接口的插针
表 2-8. SFP 插针连接情况
插针编号使用情况
1
发送器接地 (与接收器接地相同)
2
发送器故障
3
发送器已禁用;处于高位的激光输出已禁用或已断开。
4
模块定义 2 ;用于串行 ID 的数据线路。
5
模块定义 1 ;用于串行 ID 的时钟线路。
6
模块定义 0 ;在模块内接地。
7
速率选择;不需要连接。
8
信号指示丢失;逻辑 0 指示运行正常。
9
接收器接地 (与发送器接地相同)
10
接收器接地 (与发送器接地相同)
11
接收器接地 (与发送器接地相同)
12
接收器转换的数据输出;交流电耦合。
13
接收器非转换的数据输出;交流电耦合。
14
接收器接地 (与发送器接地相同)
15
接收器电源设备
16
发送器电源设备
17
发送器接地 (与接收器接地相同)
18
发送器非转换的数据输入
19
发送器转换的数据输入
20
发送器接地 (与接收器接地相同)
电源连接器
PowerConnect 2708/2716/2724/2748
内部电源设备连接器
PowerConnect 2708、PowerConnect 2716、PowerConnect 2724
系统支持单个内部电源设备来为交换操作供电。
VAC
24 硬件说明
交换机是通过使用内部交流电源设备供电的。
内部电源设备支持的输入电压为
之间。 交流电源连接器位于交换机的背面板上。
和 PowerConnect 2748
100 到 240
交换机

安装 Dell™ PowerConnect™ 27XX
本章包含有关
进行电缆和端口连接的信息。
PowerConnect 2708、2716、2724 和 2748
设备的打开包装、安装过程以及如何
安装注意事项
警告: 在执行以下任何步骤之前,请阅读并遵循 《产品信息指南》中的安全说明。
警告: 在执行本节中的步骤之前,请遵守以下几点措施:
•
仔细查看并遵守维修标记。 请勿维修任何以太网设备,除非系统说明文件另有说明。 打
开或卸下标有带闪电标记的三角符号的护盖可能会导致触电。
人员才能对这些组件进行维修。
•
请确保以太网设备未被水沾湿。
•
请确保以太网设备未放在靠近暖气片或有热源的地方。
•
请勿将其它物品塞入设备的硬件机壳中,否则可能会导致火灾或触电。
•
请仅将以太网设备与许可的设备配合使用。
•
待以太网设备冷却后再卸下护盖或触摸内部设备。
•
请确保设备机箱的正面、侧面和背面通风良好。
只有经过培训的维修技术
概览
PowerConnect 2708/2716/2724/2748
中。
设备的高度为标准的
1U
机箱高度,可安装在
19
英寸机架
PowerConnect
其进行配置。
交换机出厂时处于非管理模式下。
交换机电源即可开始使用。
换机更改为管理模式。
管理模式操作”说明了如何将交换机设置为管理模式。
交换机的安装过程由硬件和软件说明组成。 该过程包括物理安装这些设备并对
如果用户要将交换机用作非管理交换机,只需简单地接通
无需任何配置。 如果用户要将交换机用作管理交换机,需要将交
本章 “启动和配置
Dell™ PowerConnect™ 2708/2716/2724/2748
以进行
安装 Dell™ PowerConnect™ 27XX 25

现场要求
PowerConnect 2708/2716/2724/2748
墙上。
在安装设备之前,请验证为设备选择的现场符合以下现场要求:
•
电源要求 —
(5 英尺)的范围内。 如果设备有两个电源设备,则现场应该有两个具有不同电力馈线的
电源插座。
一般要求 —
•
•
空间要求 —
空间。
布线要求 —
•
明装置)。
周围环境要求 —
•
,非冷凝。 请验证水或湿气无法进入设备外壳。
95%
设备应安装在距可方便插拔的接地插座 (
确保电源设备已正确安装。
正面有足够空间以便操作员进行操作。 请留出用于布线、电源连接和通风的
布线应远离电气干扰源 (例如无线电发送器、广播放大器、电线和荧光照
装置运行环境温度范围为
设备可以安装在标准设备机架中、放置在桌面上或安装在
220/110 VAC,50/60 Hz)1.5 m
0 到 45C(32 到 113F
), 相对湿度最大为
打开包装
注:打开设备的包装之前,请检查包装,如有损坏,请立即向 Dell 报告。
安全保护
警告:请勿卸下电源设备护盖或贴有以下标签的任何部件。
图 3-1. 警告标签
警告:贴有此标签的所有组件内部都存在危险电压、电流和能量级别。 这些组件内部没有可维
修的部件。 如果您怀疑其中一个部件有问题,请与维修技术人员联络。
处理静电敏感设备
注意: 静电会损害电子以太网交换机系统。 为避免损害,在准备好安装对静电敏感的以太网交
换机之前,请始终将它们放置在防静电包装中。 要减少静电释放的可能性,请遵循以下预防措
施:
• 减少移动。 移动会导致您身体周围的静电增加。
• 处理以太网交换机时要小心,请拿住其边缘或框架。
• 不要将以太网交换机放置在他人可以进行处理并可能对其造成损害的地方。
26 安装 Dell™ PowerConnect™ 27XX

• 在将以太网交换机保留在防静电包装的情况下,将交换机与未上漆的电气接地金属部件接
触,并至少持续两秒钟。 (这样做可以导去包装和您身上的静电。)
• 从包装中取出以太网交换机并将其直接安装到机架中,而不要将其放下。 如果需要放置以
太网交换机,请将其放置在防静电包装中。 请勿将以太网交换机放置在金属桌面上。
• 在寒冷天气处理以太网交换机时要格外小心,因为暖气会降低室内的湿度并增加静电。
套件内容
打开设备的包装时,请确保包含以下项目:
设备
•
•
交流电源电缆
•
自粘橡皮垫 (用于架上安装)
•
用于安装的机架安装套件
•
说明文件
•
产品信息指南
CD
打开设备的包装
要打开
PowerConnect
注:打开设备的包装之前,请检查包装,如有损坏,请立即向 Dell 报告。
注:未提供 ESD 腕带,但是建议您在执行以下步骤时戴上腕带。
1
将包装箱放在清洁的平面上。
2
打开包装箱或取下包装箱顶盖。
3
小心地从包装中取出设备,并将其放置在安全、稳固和清洁的表面上。
4
取下所有包装材料。
5
检查设备及附件是否有损坏。 如有损坏,请立即向
设备的包装,请:
Dell
报告。
安装设备
以下安装说明适用于
•
在机架中安装
•
在平面上安装
•
在墙上安装
PowerConnect 2708/2716/2724/2748
设备。 包括以下三种设备安装选项:
安装 Dell™ PowerConnect™ 27XX 27

安装注意事项
警告 在执行以下任何步骤之前,请阅读并遵循 《产品信息指南》中的安全说明。
警告 在执行本节中的步骤之前,请遵守以下几点措施:
•
请确保放置设备的机架或机柜足够稳固,以防止设备不稳固和/或跌落。
•
请确保电源电路正确接地。
•
仔细查看并遵守维修标记。 请勿维修任何设备,除非系统说明文件另有说明。 打开或卸
下标有带闪电标记的三角符号的护盖可能会导致触电。
能对这些组件进行维修。
•
请确保电源电缆、延长电缆和/或插头未损坏。
•
请确保设备未被水沾湿。
•
请确保设备未放在靠近暖气片和/或有热源的地方。
•
请确保冷却通风孔未被堵塞。
•
请勿将其它物品塞入设备,否则可能会导致火灾或触电。
•
仅将设备与许可的设备配合使用。
•
待设备冷却后再卸下护盖或触摸内部设备。
•
请确保设备的电源电路、电缆和过电流保护未过载。 要确定供电电路过载的可能性,请
将与该设备安装在同一电路中的所有设备的额定安培值相加。
值相比较。
•
请勿将设备安装在运行时环境温度可能超过
•
请确保设备的正面、侧面和背面通风良好。
40ºC (104ºF)
只有经过培训的维修技术人员才
将总值与电路的额定限制
的环境中。
安装设备
以下安装说明适用于
绍了如何将单个设备作为独立设备进行安装。
将设备安装在机架中
警告:在机架或机柜中安装设备之前,请从装置上断开所有电缆的连接。
警告:将多个设备安装在机架中时,请按照从下到上的顺序安装设备。
要将设备安装在机架中,请执行以下步骤:
1
将附带的机架固定支架放在设备的一侧,确保设备上的安装孔与机架固定支架上的安装
孔对齐。
28 安装 Dell™ PowerConnect™ 27XX
PowerConnect 2708、2716、2724 和 2748
下图说明了安装支架的位置。
的所有三种硬件配置。 本节介

图 3-2. 用于机架安装的支架安装情况
2
将附带的螺钉插入机架安装孔,并用螺丝刀拧紧。
3
重复此过程,以安装设备另一侧的机架固定支架。
4
将装置放入机架中,确保设备上的机架安装孔与机架上的安装孔对齐。
5
用机架螺钉 (未提供)将装置固定到机架中。 先拧紧下部的一对螺钉,然后再拧紧上部
的一对螺钉。
这可以确保装置的重量在安装过程中均匀分布。 请确保设备通风孔未被堵
塞。
在平面上安装设备
如果设备未安装在机架或墙上,可以将其安装在平面上 (例如桌面)。 此平面必须能够支持
设备和设备电缆的重量。
1
在机箱底部每个标记位置上粘上自粘橡皮垫 (随设备提供)。
2
将设备放置在平面上,在两侧各留出
5.08 cm(2
英寸)的空间,并在背面留出
12.7 cm
(5 英寸)的空间。
3
确保设备能够正常通风。
将设备安装在墙上
1
将附带的墙固定支架放在设备的一侧,确保设备上的安装孔与机架固定支架上的安装孔
对齐。
下图说明了安装支架的位置。
安装 Dell™ PowerConnect™ 27XX 29

图 3-3. 用于墙上安装的支架安装情况
2
将附带的螺钉插入机架安装孔,并用螺丝刀拧紧。
3
重复此过程,以安装设备另一侧的墙固定支架。
4
将设备放在墙上打算安装设备的位置。
5
在墙上标记出为固定设备而必须准备的螺钉的位置。
6
在标记的位置钻孔并将所有插头 (未提供)放入孔中。
7
用螺钉 (未提供)将装置固定到墙上。 请确保通风孔未被堵塞。
30 安装 Dell™ PowerConnect™ 27XX

图 3-4. 将设备安装在墙上
将设备连接至交流电源设备
1
使用已安全接地的
连接器。
5
英尺
(1.5 m)
标准电源电缆,将电源电缆连接至位于背面板上的交流
安装 Dell™ PowerConnect™ 27XX 31

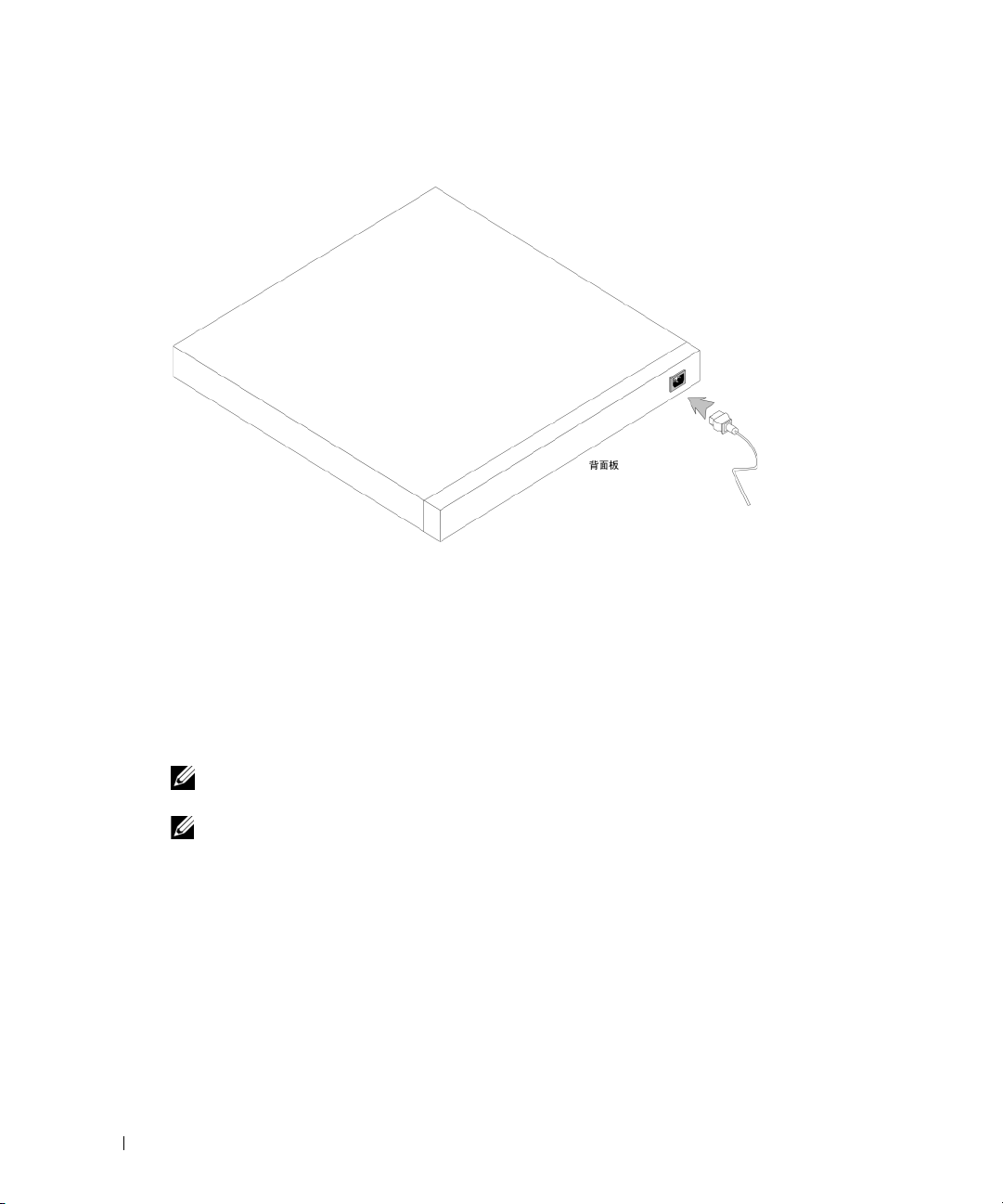

图 3-5. 背面板电源连接器
2
将设备连接至电源后,请通过检查前面板上的
常。
将设备连接至网络
LED
来确定设备已正确连接并且运行正
要连接至上行链路端口,请使用两端均带有
以太网交换机上的
质相关接口
RJ-45
(MDI/MDIX)
端口支持自适应模式下的自动介质相关接口或带有内部绞接电缆的介
的以太网网络 (系统、服务器、交换机或路由器)。
注:请勿将电话插孔连接器插入 RJ-45 端口。 否则将损害以太网设备。 请仅使用带有 RJ-45 连接
器的符合 FCC 标准的双绞线电缆。
注:如果端口上关闭了自适应功能,则必须使用直通电缆。
要将交换机连接至网络,请:
1
将双绞线电缆的一端连接至设备的
2
确保每根双绞线电缆的长度不超过
完成所有连接之后,设备上每个端口对应的链路
效。
32 安装 Dell™ PowerConnect™ 27XX
RJ-45
连接器的
5
类非屏蔽双绞线
(UTP)
电缆。
的运行。 标准的直通双绞线电缆可以用来连接其它任何支持自适应
RJ-45
连接器,将另一端连接至交换机或服务器。
100 米 (328 ft.)
。
LED
(绿色或琥珀色)将亮起,表示连接有

启动和配置 Dell™ PowerConnect™ 27XX
注: 继续操作之前,请先阅读该产品的版本注释。 您可以从 support.dell.com 下载版本注释。
注: 建议您从 Dell 支持 Web 站点 support.dell.com 下载最新版本的用户说明文件。
查看交换机运行情况
开机自测
行正常,然后再完全引导设备。
10
管理模式
在非管理模式下将关闭,在管理模式下将呈绿色稳定亮起。
将失败,并且管理模式
PowerConnect 2708/2716/2724
秒钟。
(POST)
LED
将表明
在每次交换机进行初始化时运行,它会检查硬件组件以确定设备是否完全运
如果检测到严重问题,程序流将停止。 此引导进程大约运行
POST
已成功完成还是失败。
LED
指示灯将呈琥珀色稳定亮起
交换机的进程失败,管理模式
POST
成功完成时,管理模式
如果检测到严重问题,
(PowerConnect 2748)。 如果
LED
指示灯将呈红色稳定亮起。
LED
POST
指示灯
进程
初始配置
交换机出厂时处于非管理模式下。 本节介绍了如何进入管理模式及如何配置交换机。 如果用
户要将交换机用作非管理交换机,只需简单地接通交换机电源即可开始使用。
置。
PowerConnect
您提供具有
设备,则在为设备加电并连接网络电缆后,您便大功告成了。
阅读并遵循本章其余各节中所述的详细说明。
设备的初始配置需要满足以下假设条件:
• PowerConnect
• PowerConnect
配置设备之前,必须从网络管理员处获取以下信息:
•
•
•
设备为您提供了基本网络连接的灵活性,使您无需费力即可完成连接;或者为
Web
管理的特性和功能的高级网络连接。 如果您需要基本连接并且不想管理这些
如果您需要管理设备,则需要
设备以前从未进行过配置,其状态与收到该设备时的状态相同。
设备已成功引导。
要分配给
模式下每个端口都是
网络的
用于配置默认路由的默认网关 (下一路程段路由器)
VLAN 1
IP
子网掩码
接口的
VLAN 1
IP
地址,设备通过此接口进行管理 (默认情况下,在管理
的成员)。
IP
地址。
无需任何配
启动和配置 Dell™ PowerConnect™ 27XX 33

系统支持嵌入式
HTML
这些
以及
Mozilla。
设备出厂时处于非管理模式下。
改为管理模式,设备必须在非管理模式中完全运行 (管理模式
LED
模式
管理模式
行配置。
默认 IP
Web
服务器
(EWS)
,该嵌入式
Web
服务器支持
页面来监测和配置设备。 交换机支持以下浏览器:
系统在内部根据基于
停止闪烁后,请按 “
LED
将闪烁大约
地址为
90
192.168.2.1
Web
的输入 (包括菜单选择、鼠标单击等)来配置设备。
必须将设备更改为管理模式,然后才能对其进行配置。 要更
Managed Mode
”(管理模式)按钮。 交换机将重新引导,且
秒并保持亮起。 当管理模式
,默认用户名为“
HTML
页面,系统可以通过
Microsoft IE V6.x
LED
停止闪烁且不亮)。 管理
LED
保持亮起时,即可对交换机进
admin
”, 且 默 认 密码保留为空。
及更高版本,
首次连接设备时,系统将显示以下登录屏幕:
图 4-1. 登录屏幕
1
在 “
User Name
2
将 “
Password
3
单击 “OK”( 确 定 )。
”(用户名)字段中输入
admin
。
”(密码)字段保留为空 (对于首次访问管理模式)。
要更改用户名和密码,请参阅本地用户数据库。
在首次部署设备时 (初始连接包含默认设置的设备之后),建议您使用新的配置参数来配置
设备。
要使用新的系统特定参数来配置交换机,请执行以下步骤:
1
在
EWS
中打开 “
2
输入由系统管理员提供的
3
单击 “
Apply Changes
IP Addressing”(IP
IP
地址、子网掩码和默认网关。
”(应用更改)。
定址)窗口。
交换机将使用更新的配置参数完成配置。
34 启动和配置 Dell™ PowerConnect™ 27XX

使用 Dell OpenManage™ Switch
Administrator
本节介绍了嵌入式
面。
了解界面
主页包含树视图 —
图 5-1. 交换机状态
Web
服务器
(EWS)
位于主页的左侧。 此树视图提供了各个功能及其组件的可展开视图。
,它支持用户可以用来监测交换机接口的
HTML
页
使用 Dell OpenManage™ Switch Administrator 35

下表列出了界面组件及其对应的编号。
表 5-1. 界面组件
组件 说明
1
2
3
树视图包含各种
树视图的功能提供了特定功能下所有组件的视
图。
以太网交换机视图提供了有关交换机端口、当
前配置和状态、表信息和功能组件的信息。
根据选定的选项,以太网交换机视图底部的区
域可以显示其它以太网交换机信息或配置参数
的对话框。
信息按钮使您可以访问有关以太网交换机的信
息和 Dell 支持。
以太网交换机
功能的列表。
36 使用 Dell OpenManage™ Switch Administrator

使用 OpenManage Switch Administrator 按钮
本节介绍了
Dell™ PowerConnect™ OpenManage Switch Administrator
信息按钮
信息按钮使您可以访问联机支持和联机帮助,以及有关
面的信息。
表 5-2. 信息按钮
按钮 说明
“Support”(支持) 打开位于 support.dell.com 的 Dell 支持页面。
“Help”(帮助) 联机帮助,包含可帮助您配置和管理以太网
“About”(关于) 包含版本号和 Dell 版权信息。
“
Log Out
”(退出)
的信息。 联机帮助页面直接链接至当前打
换机
开的页面。 例如,如果打开的是 “IP
Addressing”( IP 定址)页面,则单击
“Help”(帮助)将打开该页面的帮助主题。
退出应用程序并关闭浏览器窗口。
OpenManage Switch Administrator
交
PowerConnect 交换机管理按钮
PowerConnect
交换机管理按钮。
交换机管理按钮为配置交换机信息提供了一种简单的方法。 下表列出了可用的
界面上的按钮。
界
使用 Dell OpenManage™ Switch Administrator 37

表 5-3. PowerConnect 交换机管理按钮
按钮 说明
“Apply Changes”
(应用更改)
“Refresh”(刷新) 刷新以太网交换机信息。
“Print”(打印) 打印 “Network Management System”(网络管理系
将更改应用到以太网交换机。
统)页面或表信息。
启动应用程序
1
打开
Web
浏览器。
2
在地址栏中输入以太网交换机
<Enter> 键。
有关向以太网交换机分配
3
“
Enter Network Password
注: 以太网交换机配置有默认的 IP 地址、用户登录名和密码。 激活管理模式按钮将恢复出厂默
认设置 (无密码)。 有关恢复丢失密码的信息,请参阅 ““Managed Mode”(管理模式)按
钮”。
注: 密码区分大小写,并且只能为字母数字。
4
单击 “OK”( 确 定 )。
系统将打开 “
IP
地址 (默认
IP
地址的信息,请参阅 “查看系统
IP
地址为:
192.168.2.1
IP
地址”。
”(输入网络密码)窗口打开时,输入用户名和密码。
Dell PowerConnect OpenManage Switch Administrator
),然后按
”主页。
38 使用 Dell OpenManage™ Switch Administrator

重启动设备
“
Reset
”(重启动)页面可重启动设备。 要打开 “Reset”(重启动)页面,请在树视图
击
“Reset”(重启动)。

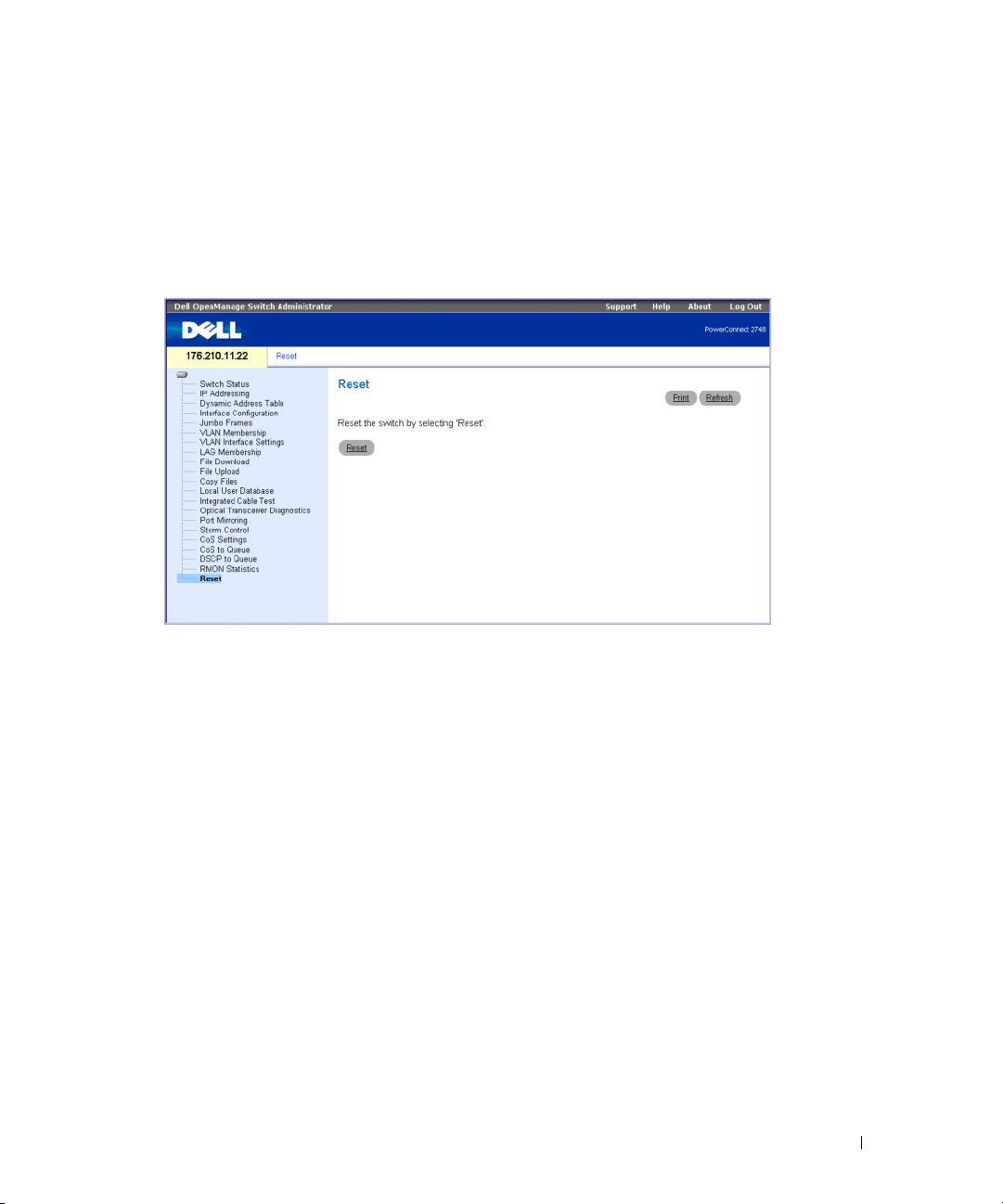

图 5-2. 重启动
1
单击 “
2
单击 “OK”(确定)。 设备将重启动。
Reset
”(重启动)。 系统将显示一条确认信息。
中单
使用 Dell OpenManage™ Switch Administrator 39

按需求显示配置
EWS
通过按需求提供数据显示来缩短用户等待时间。 当系统检索到大量配置数据时,这些数
据将被分组。
细阅读配置信息。
以下屏幕信息显示了一个按需求显示数据的示例:
图 5-3. 按需求显示数据的示例
系统管理员可以通过选择特定的界面或使用 “上一页”和 “下一页”链接来仔
40 使用 Dell OpenManage™ Switch Administrator

配置系统信息
本节介绍了用于定义系统参数 (包括交换机状态功能)、下载交换机软件以及修改交换机参
数的信息。
定义交换机信息
查看交换机状态
该 “
产品名称、固件版本、系统
号和系统重启动后运行时间。
状态)。

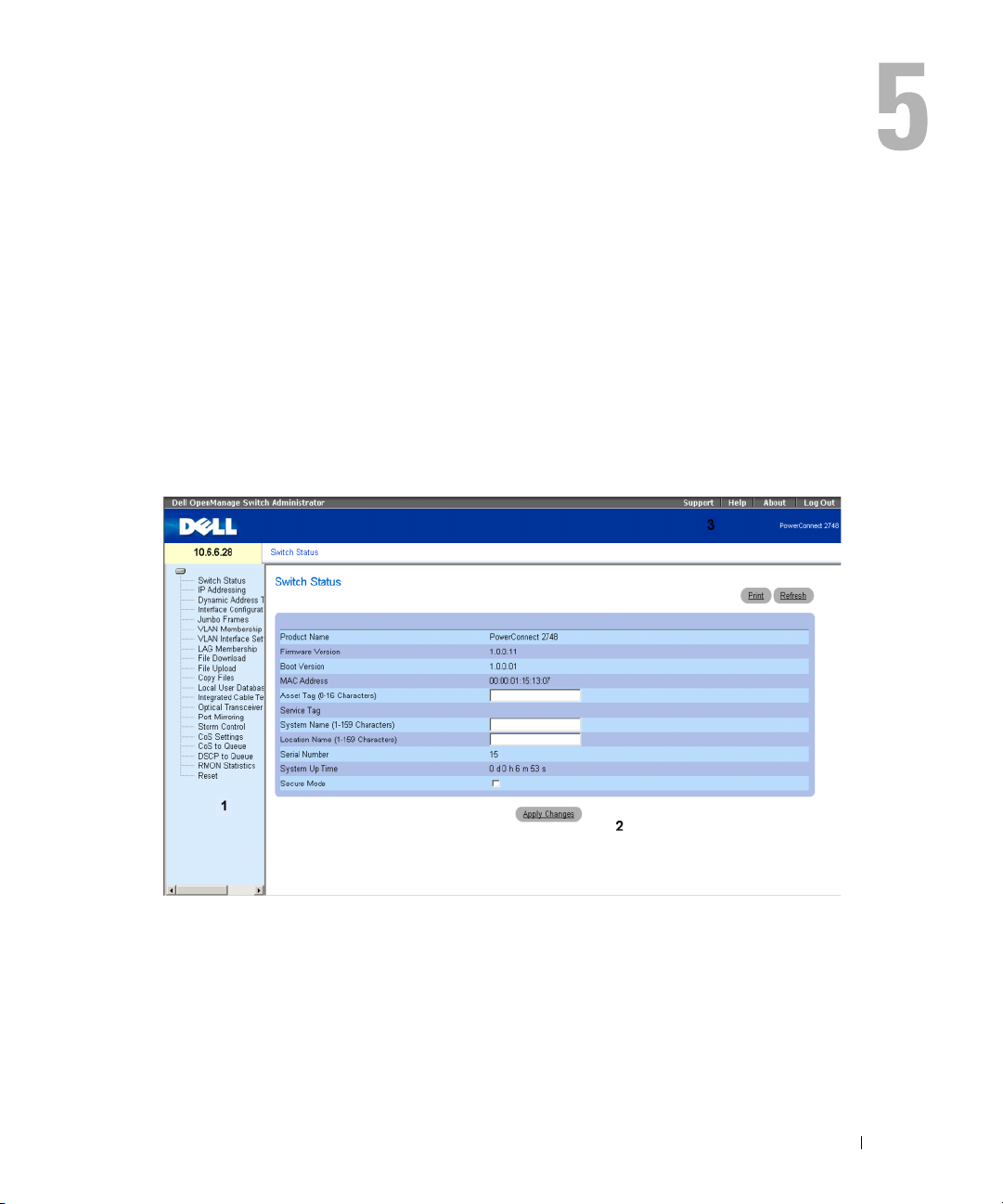

图 6-1. 交换机状态
Switch Status
”(交换机状态)页面包含用于配置和查看一般交换机信息的参数,包括
MAC
地址、资产标签、服务标签、系统名称、位置名称、序列
要打开此页面,请在树视图中单击 “
Switch Status
”( 交 换 机
“
Product Name
Firmware Version
“
“
Boot Version
MAC Address”(MAC
“
”(产品名称)— 定义产品的名称。
”(固件版本)— 定义产品固件的版本。
”(引导版本)— 显示设备上当前运行的引导版本。
地址)— 指定交换机
MAC
地址。
配置系统信息 41

“
Asset Tag (0-16 Characters)
Service Tag
“
“
System Name (0-32 Characters)
”(服务标签)— 维修交换机时使用的服务参考号码。
”(资产标签
”(系统名称
名称。
Location Name (0-32 Characters)
“
”(位置名称
置。
“
Serial Number
“
System Up Time
时间的显示格式为:
Secure Mode
“
(禁用)。
”(序列号)— 指定设备的唯一序列号,它由制造商分配。
”(系统重启动后运行时间)— 指定自上次交换机重启动后的时间。 系统
天、小时、分和秒。 例如,
”(安全模式)(仅
单击 “Apply Changes”(应用更改)后,将立即保存当前配置,设备将变为安全
2748)— 复选后,将启用安全模式。 默认设置为取消复选
模式且无法再对其进行配置。
要定义交换机信息,请执行以下步骤:
1
打开 “
2
定义字段。
3
单击 “
Switch Status
Apply Changes
”(交换机状态)页面。
”(应用更改)。
系统将定义交换机状态参数,并更新交换机。
查看系统 IP 地址
“
IP Addressing”(IP
认网关地址。
分配动态
如果启用了动态主机配置协议
IP
地址、子网掩码地址和默认网关地址来管理设备。 然后,将动态设置
网掩码和默认网关。
默认网关地址配置交换机。
要打开此页面,请在树视图中单击 “
定址)页面用于启用手动设置静态
如果应用了
DHCP
IP Addressing”(IP
[0 至 16
个字符])— 指定用户定义的交换机参考。
[0 至 32
[0 至 32
41 天 2 小时 22 分 15
(DHCP)
客户端,交换机将请求从
地址,将根据从
个字符])— 定义用户定义的交换机
个字符])— 系统当前运行所在的位
秒。
IP
地址、子网掩码和设备的静态默
DHCP
定址)。
DHCP
服务器接收到的新
IP
地址、子
IP
地址和
服务器
42 配置系统信息

图 6-2. IP 定址
“
DHCP”—
“
Disable
IP Address”(IP
“
“
Subnet Mask
Default Gateway
“
DHCP IP Address”(DHCP IP
“
“
DHCP Mask”(DHCP
DHCP Default Gateway”(DHCP
“
可以启用
DHCP
”(禁用)。 此字段用于启用
地址)— 指定当前分配给设备的静态
”(子网掩码)— 指定当前分配给设备的静态
”(默认网关)— 指定当前分配给设备的静态默认网关地址。
掩码)— 指定从
地址。
“
Apply DHCP Address
”( 应 用
网掩码地址和默认网关地址。
客户端以动态获得网络配置。 “
DHCP
客户端。
IP
地址。
IP
地址)— 指定从
DHCP
默认网关)— 定义从
DHCP
地址)— 激活从
DHCP
服务器接收到的
服务器接收到的子网掩码。
DHCP
DHCP
DHCP
”的默认值为
地址的子网掩码。
IP
地址。
服务器接收到的默认网关
服务器接收到的
IP
地址、子
更新静态 IP 地址
1
2
3
打开 “
验证 “
在“
IP Addressing”(IP
DHCP
”字段是否为 “
IP Address”(IP
地 址 )、“
认网关)字段中手动输入相应的值。
4
单击 “
系统的静态
5
用新
Apply Changes
IP
地址参数将应用到交换机。
IP
地址重新连接设备。
”(应用更改)。
定址)页面。
Disable
”( 禁 用 )。
Subnet Mask
”(子网掩码)和 “
Default Gateway
配置系统信息 43
”( 默

注:不会将已显示的值配置给设备。
配置 DHCP 客户端
1
打开 “
2
将“
3
单击 “
交换机将请求从
设备。
注:不会将已显示的值配置给设备。 记录已更新的动态字段。
选取 “
4
注:仅当单击了 “Apply Changes”(应用更改)按钮后,才会在设备中保存并配置从 DHCP 服
务器接收到的新的动态 DHCP IP 地址、 DHCP 子网掩码和 DHCP 默认网关地址。 重设为默认设置
将恢复设备的默认配置。
单击 “
5
系统将在交换机中配置新的动态
6
在浏览器地址行输入新的
交换机将重新连接至新的
IP Addressing”(IP
DHCP
”字段的值更改为 “
Apply Changes
”(应用更改)。
DHCP
系统将显示动态
DHCP IP
Apply DHCP Address
Apply Changes
”(应用更改)。
定址)页面。
Enable
”( 启 用 )。
服务器分配新的动态
地址、
”(应用
DHCP
DHCP
DHCP
DHCP
DHCP
地址。
地址。
客户端地址。
IP
地址、子网掩码和默认网关地址来管理
子网掩码和
DHCP
默认网关地址。
地址)框。
44 配置系统信息

定义接口配置
“
Interface Configuration
类型和其它端口运行属性。
(接口配置)。
图 6-3. 接口配置
“
Interface
“
Interface Type
型。
“
Admin Status
”(接口)— 端口或
”(接口类型)— 指定相应电缆类型连接所需的端口最大速率和端口介质类
例如,
100M
”(管理状态)— 允许或禁止通过端口传输通信。 如果选择 “Up”(良好),
则将通过端口传输通信。
Current Port Status
“
“
Operational Status
Suspended
“
”( 暂 挂 )— 表明端口当前处于活动状态,并且当前未传输或接收通信。
”(接口配置)页面使用户可以设置端口参数,例如端口速率、端口
铜质或
1000M
”(当前端口状态)— 指定端口当前处于运行状态还是未运行状态。
”(运行状态)— 表明端口的运行状态。 可能的字段值包括:
要打开此页面,请在树视图中单击 “
LAG
的当前接口类型,将为该端口或
光纤。
如果选择 “
Down
”(断开),则不通过端口传输通信。
Interface Configuration
LAG
定义接口参数。
”
Active
“
“
Admin Speed
“
项。
只有在已配置的端口上禁用了自适应,才可以指定管理速率。
Current Port Speed
“
“
Admin Duplex
同时进行双向传输。
”(激活)— 表明端口当前正在接收和传输通信。
Disable
”( 禁 用 )— 表明端口当前已禁用,因此没有接收或传输通信。
”(管理速率)— 为端口配置的速率。 端口类型确定可以使用的速率设置选
”(当前端口速率)— 实际同步端口速率 (以每秒位数为单位)。
”(管理双工)— 全双工
半双工
(HDX)
(FDX)
表明交换机接口支持在设备和其它站点之间
表示接口每次仅支持在设备和其它站点之间进行单向传
输。
配置系统信息 45

“
Current Duplex Mode
Auto Negotiation
“
”(当前双工模式)— 传输的同步端口双工模式。
”(自适应)— 在端口上启用自适应。 此功能是两个链路伙伴之间的协
议,使一个端口可以将其传输速率、双工模式和流控制能力通知给伙伴端口 (必须在两个通
信设备上均启用自适应才能使用该功能)。
Current Auto Negotiation
“
“
On
”(打开)或 “
Admin Advertisement
“
Mbps
、全双工时为
1000 Mbps
Current Advertisement
“
“
Backpressure
。
10 Mbps
”(背压)— 当输出设备中的信息包数量超过给定的阈值时,背压机制可以禁
”(当前自适应)— 指定当前的自适应状态。 可能的状态有
Off
”( 关 闭 )。
”(管理公告)— 指定可能的传输参数: 最大能力、半双工时为
、半双工时为
100 Mbps
、全双工时为
100 Mbps
或全双工时为
”(当前公告)— 指定当前已公布的端口速率和传输模式。
10
止从输入设备到线路拥挤的输出设备的传输,从而避免交换机中出现暂时性线路拥挤和缓冲
区溢出。
不可用)来暂时阻止发送端口传输其它通信。
Current Backpressure
“
Flow Control
“
备可以与高速设备进行通信。
启用或禁用流控制。
“
Current Flow Control
Enable
“
MDI/MDIX”—
“
背压模式用于半双工模式。 接收端口可以使用背压 (即,占用链路使其对其它通信
可以通过设置此字段来启用或禁用背压。
”(当前背压)— 当前背压设置。
”(流控制)— 流控制机制通过请求高速设备抑制发送信息包,从而使低速设
传输会暂时停止,以防止缓冲区溢出。 可以通过设置此字段来
启用或禁用端口上的流控制或启用流控制的自适应。
”(当前流控制)— 指定当前流控制的设置。 可能的状态为
”( 启 用 )、“
Disable
显示端口的
”(禁用)或 “
MDI/MDIX
状态。 应专门使集线器和交换机布线方式与终端
Auto Negotiation
”(自适应)。
站点布线方式完全相反,以便在将集线器或交换机连接至终端站点时,可以使用直通以太网
电缆,并且能够正确匹配成对电缆。
连接时,使用绞接电缆可以确保正确成对连接。
“
MDIX (Media Dependent Interface with Crossover)”(MDIX [
关接口
])—
用于集线器和交换机。
将两台集线器或交换机互相连接或将两个终端站点互相
可能的字段值包括:
带有绞接电缆的介质相
MDI (Media Dependent Interface)”(MDI [
“
Auto
“
Current MDI/MDIX
“
“
LAG”—
配置接口
1
打开 “
2
定义字段。
3
单击 “
系统将在当前更新的窗口上应用并显示交换机端口参数。
46 配置系统信息
”(自动)— 用于自动检测电缆的类型。
”( 当 前
指定端口是否为
Interface Configuration
Apply Changes
MDI/MDIX)—
LAG
(链路聚合组)的一部分。
”(接口配置)页面。
”(应用更改)。
显示端口的当前
介质相关接口])— 用于终端站点。
MDI/MDIX
状态。

查看超长帧
超长帧功能以较少的帧数传输相同的数据量。 在入口 (传入通信)处接受超长帧并在出口
(传出通信)处生成超长帧。
使内部帧生效。
注:
注:对超长帧支持的更改需要关闭并打开设备。
“
Jumbo Frames
视图中单击 “
图 6-4. 超长帧
PowerConnect™ 2708
”(超长帧)页面可以启用或禁用超长信息包的传输。 要打开此页面,请在树
Jumbo Frames
此机制确保了减少开销、处理时间和中断。 可以通过启用超长帧
交换机不支持超长帧。
”(超长帧)。
“
Jumbo Frames
“
Current
After Reset
“
启用超长帧
1
打开 “
2
在 “
3
单击 “
”(超长帧)— 启用或禁用以太网交换机上的超长帧。
”( 当 前 )— 显示超长帧支持的当前状态。
”(重启动后)— 表明下次交换机通电后超长帧的状态。
Jumbo Frames
Jumbo Frames
Apply Changes
”(超长帧)页面。
”(超长帧)字段中,选择 “
”(应用更改)。
在关闭并打开设备后,将在设备上启用超长帧。
创建 VLAN 成员关系
“
VLAN Membership”(VLAN
在端口控制设置之间进行切换,可以为端口分配
成员关系)页面包含用于为
VLAN
Enabled
”(已启用)。
VLAN
成员关系。
分配端口的端口表。 通过
配置系统信息 47

“
VLAN Membership”(VLAN
4094 个 VLAN ID 至 64 个 VLAN
支持
“
VLAN Membership”(VLAN
建新
VLAN。
图 6-5. VLAN 成员关系
要打开此页面,请在树视图中单击 “
端口可以具有以下值:
“
T”—
VLAN
接口是
信息。
VLAN
成员关系)页面包含用于定义
的映射。
成员关系)页面还显示了当前定义的
VLAN Membership”(VLAN
VLAN
组的字段。 交换机最多
VLAN ID
并允许静态创
成员关系)。
的成员。 通过接口传输的所有信息包均被标记。 这些信息包包含
U”—
“
“
Blank
Show VLAN ID
“
“
Create VLAN
VLAN Name”(VLAN
“
“
Remove VLAN
显示 / 创建 VLAN
1
打开 “
2
选择 “
3
单击 “
将应用交换机的
48 配置系统信息
接口是
VLAN
”(空白)— 接口不是
”( 显 示
”( 创 建
成员。 通过接口传输的信息包均未标记。
VLAN
VLAN ID)—
VLAN)—
指定已定义的特定
名称)— 在交换机中定义新
”(删除
VLAN)—
从交换机中删除选定的 VLAN。
VLAN Membership”(VLAN
VLAN ID
Apply Changes
”或 “
Create VLAN
”(应用更改)。
VLAN 更改。
成员。 将不会传输与接口相关联的信息包。
显示交换机中定义的
VLAN 的 ID
VLAN
VLAN ID
。
。
的列表。
成员关系)页面。
”(创建
VLAN
)字段。

删除 VLAN
1
打开 “
2
选择要删除的
3
单击 “
将从交换机中删除
VLAN Membership”(VLAN
VLAN
。
Apply Changes
”(应用更改)。
VLAN
。
定义 VLAN 接口设置
“
VLAN Interface Settings”(VLAN
型和入口筛选。
设置)。

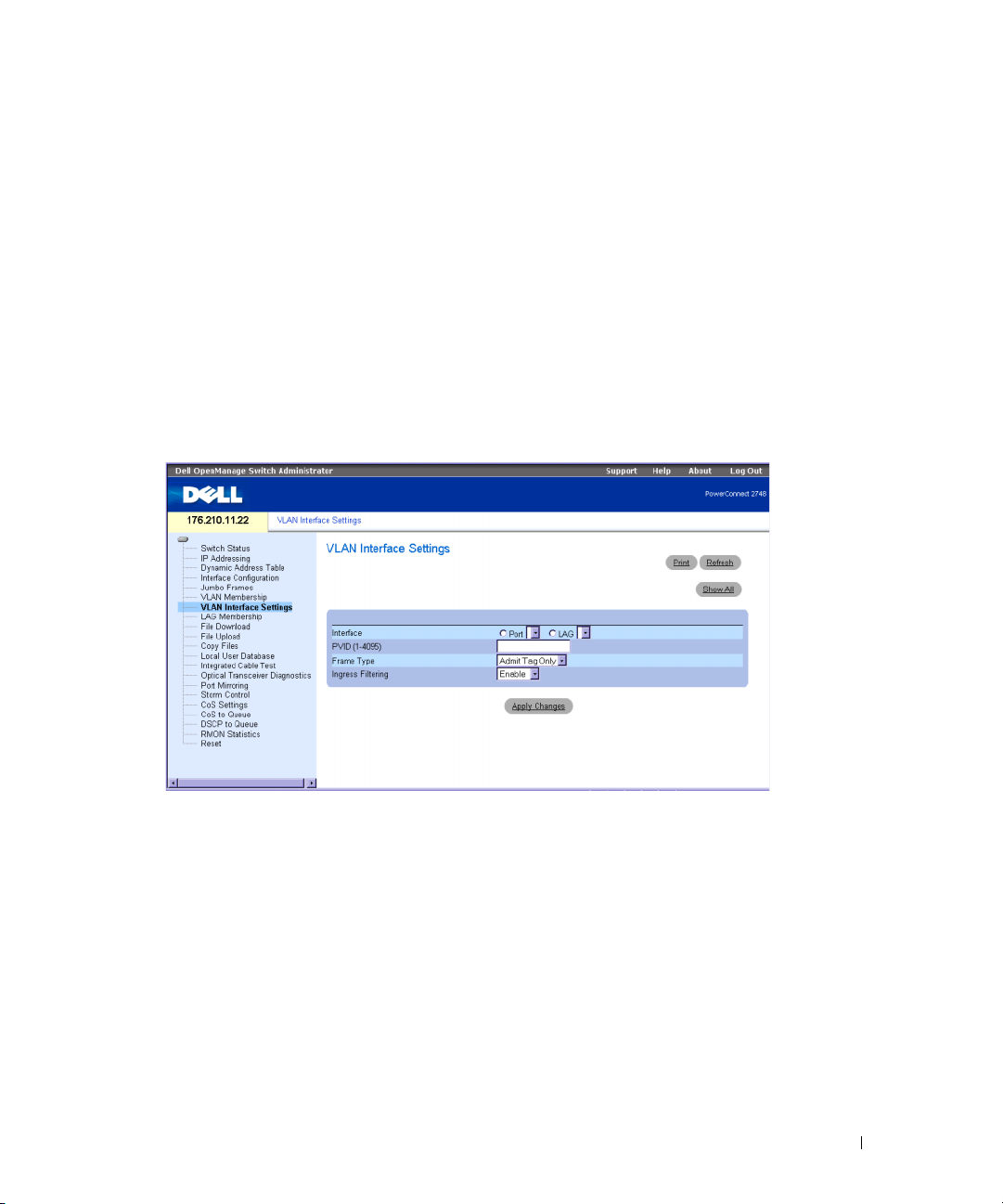

图 6-6. VLAN 接口设置
要打开此页面,请在树视图中单击 “
成员关系)页面。
接口设置)页面显示参数,包括接口类型、
VLAN Interface Settings”(VLAN
PVID
、帧类
接口
“
Interface
PVID (1-4095)”—
“
作默认
VLAN 4095
具有已定义的
“
Frame Type
Ingress Filtering
“
”(接口)— 表明在交换机上配置的端口、
VLAN。 默认 VLAN
被定义为丢弃的
PVID
”(帧类型)
“
Admit Tag Only
Admit All
“
”(全部接受)— 接口既接受已标记信息包,也接受未标记信息包。
”(入口筛选)— 启用或禁用由接口进行的传入筛选。 入口筛选将丢弃不包
含入口端口的信息包
LAG 或 VLAN
为未标记信息包分配
仅用作端口的默认
VLAN
,因此分类为此
,如果未配置其它
— LAG
接受的信息包类型。
VLAN ID。
VLAN ID (PVID)。
PVID
值,则将使用默认
可能的字段值为
VLAN
的信息包将被丢弃。 所有端口必须
VLAN 的 VID
可能的值包括:
”(仅接受标记)— 接口仅接受已标记信息包。
。
的接口编号。
1 至 4094。VLAN 1
不能从系统中删除
。
配置系统信息 49
用
VLAN 1。

更新 VLAN 接口设置
1
打开 “
2
选择接口 (端口或
3
单击 “
将应用交换机
VLAN Interface Settings”(VLAN
LAG
)
Apply Changes
VLAN
”(应用更改)。
端口设置参数更改。
配置 LAG 成员关系
交换机支持每个系统使用六个
LAG
该端口将获取
“
LAG Aggregation Configuration”(LAG
配给它们的端口。
系)。

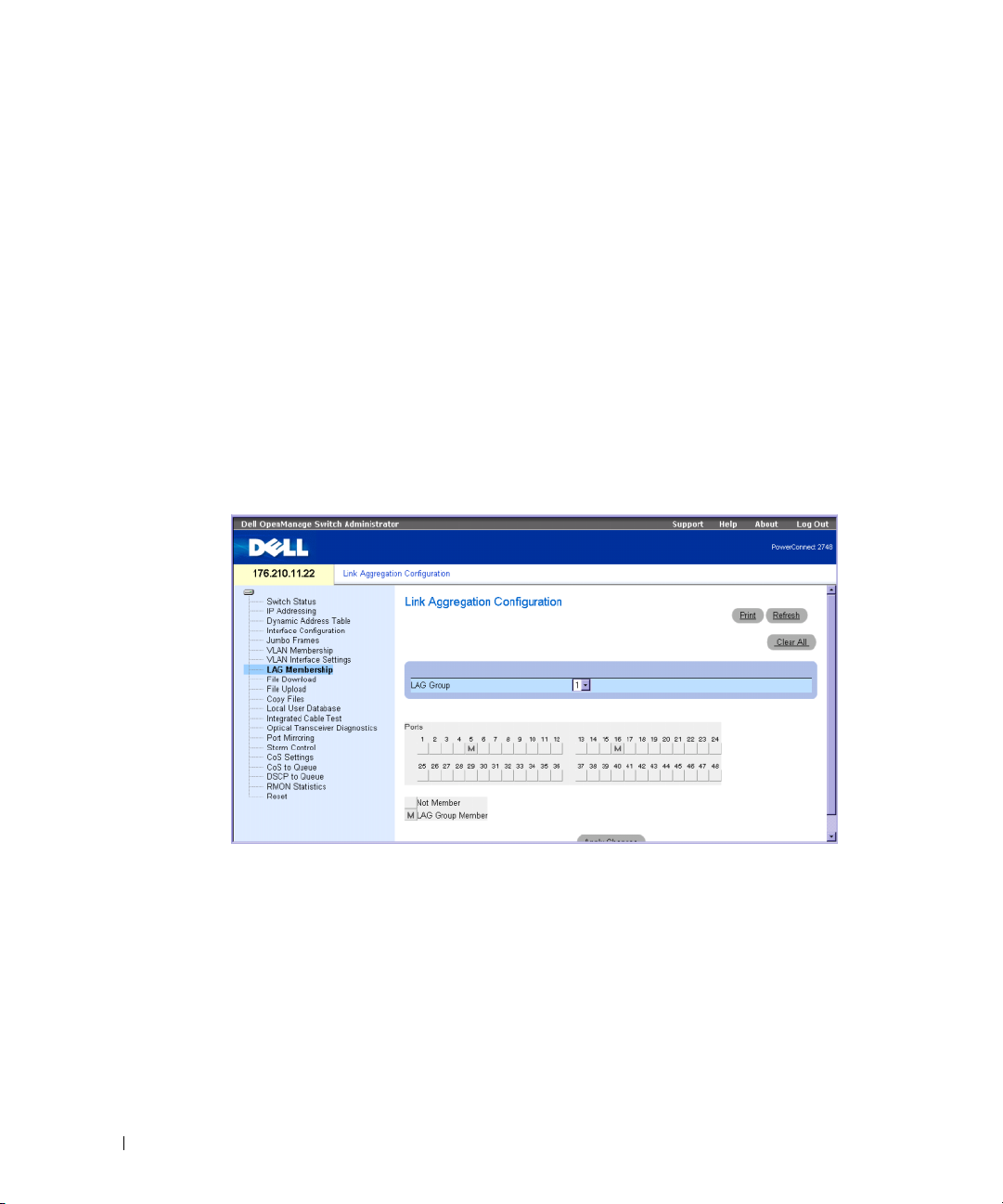

图 6-7. LAG 聚合配置
的属性。
要打开此页面,请在树视图中单击 “
LAG
,每个
接口设置)页面。
LAG
使用四个端口。 如果向
聚合配置)页面显示已定义的
LAG Membership”(LAG
LAG
添加了端口,则
LAG
以及聚合并分
成员关
“
Ports
”(端口)— 指定聚合到
LAG Group”(LAG
“
向 LAG 添加端口
1
打开 “
2
将端口号下面的按钮切换为分配
3
单击 “
系统会将端口添加至
50 配置系统信息
LAG
组)— 向
中并分配给
LAG
添加端口,并表明端口所属的特定
LAG
LAG Aggregation Configuration”(LAG
LAG
编号
Apply Changes
”(应用更改)。
LAG
,并更新交换机。
的端口。
聚合配置)页面。
LAG
。

管理系统文件
使用文件管理一节管理交换机软件、映像文件和配置文件。 文件可从
载。
此操作仅适用于 PowerConnect 2748 交换机设配置。
配置文件结构由以下配置文件组成:
•“Startup Configuration File
重新配置为相同设置所必需的命令。
文件中复制配置命令来创建的。
•“Running Configuration File
在当前会话过程中输入的所有命令。
中的命令均会丢失。
中,并应用于设备。
在的命令中。
启动配置文件中,然后再断开设备的电源连接。
动配置文件复制回正在运行的配置文件中。
•“Image files
快擦写文件中。
引导并运行。
可用于防止软件升级过程中出现故障。
”(映像文件)— 系统文件映像保存在两个称为映像 (映像
启动期间,启动文件中的所有命令将被复制到正在运行的配置文件
会话期间,输入的所有新命令将被添加到正在运行的配置文件中存
命令不会被覆盖。 要更新启动文件,必须先将正在运行的配置文件复制到
活动映像存储活动副本,另一个映像存储次副本。 设备从活动映像进行
如果活动映像被损坏,系统将自动从非活动映像进行引导。 这种安全功能
”(启动配置文件)— 包含在设备断电或重新引导时将设备
启动文件是通过从正在运行的配置文件或备份配置
”(正在运行的配置文件)— 包含所有启动文件命令以及
设备断电或重新引导后,所有存储在运行配置文件
下次重新启动设备时,这些命令将从启
TFTP
服务器下载或加
1
和映像 2)的
配置系统信息 51

从服务器下载文件
“
File Download
面,请在树视图中单击 “

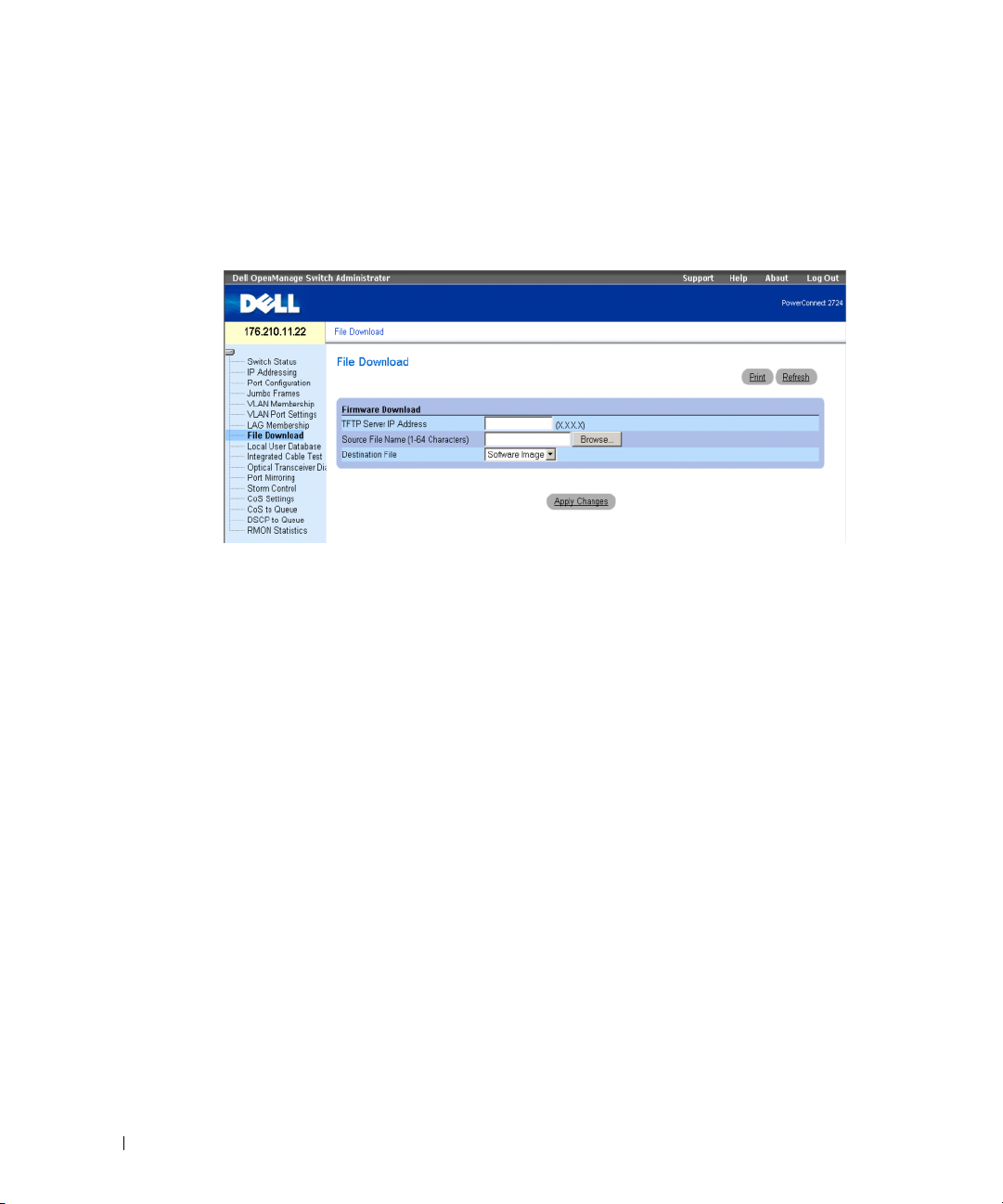

图 6-8. 文件下载 (PowerConnect 2708、 2716 和 2724 交换机配置)
“
TFTP Server IP Address”(TFTP
址。
“
Source File Name (1-64 Characters)
Destination File
“
Software Image
“
”(文件下载)页面包含用于从
File Download
”(文件下载)。
服务器
”(源文件名
TFTP
服务器下载文件的字段。 要打开此页
IP
地址)— 下载文件所在的
[1 至 64
个字符])— 指定已下载的文件。
”(目标文件)— 存放下载文件的目标文件的类型。 可能的字段值如下:
”(软件映像)— 下载软件映像文件。
TFTP
服务器
IP
地
Boot Code
“
从服务器下载文件
1
打开 “
2
定义要下载的文件类型。
3
定义页面中的字段。
4
单击 “
软件文件将被下载到交换机。
从服务器下载文件
“
File Download
用于 PowerConnect 2748 交换机设配置。
Download
52 配置系统信息
”(引导代码)— 下载引导文件。
File Download
Apply Changes
”(文件下载)页面。
”(应用更改)。
”(文件下载)页面包含用于从
”(文件下载)。
TFTP
服务器下载文件的字段。 此操作仅适
要打开此页面,请在树视图中单击 “
File

图 6-9. 文件下载 (PowerConnect 2748 交换机配置)
“
Firmware Download
(固件下载),“
“
Configuration Download
Download
Download via TFTP
“
“
Download via HTTP
”(配置下载),“
”(固件下载)— 下载固件文件。 如果选择了 “
Configuration Download
”(配置下载)字段将呈灰色。
”(配置下载)— 下载配置文件。 如果选择了 “
Firmware Download
”(通过
”(通过
TFTP
下载)— 启用通过
HTTP
下载)— 启用通过
Firmware Download
Configuration
”(固件下载)字段将呈灰色。
TFTP
服务器启动映像下载。
HTTP
协议启动映像下载。
”
“Firmware Download”(固件下载)
“
Server IP Address
Source File Name (1-159 Characters)
“
”( 服 务 器
IP
地址)— 下载固件文件所在的服务器
”(源文件名
[1 至 159
个字符])— 表明要下载的文
IP
地址。
件。
Destination File Name
“
”(目标文件名)— 存放下载文件的目标文件的类型。 可能的字段值
包括:
“
Software Image
Boot Code
“
注:映像文件将覆盖非活动映像。 建议指定在重启动后非活动映像将变为活动映像,然后在下
载后重启动设备。 在下载映像文件的过程中,系统将打开一个对话框显示下载进度。下载完成
后窗口将自动关闭。
”(软件映像)— 下载映像文件。
”(引导代码)— 下载引导文件
配置系统信息 53

“Configuration Download”(配置下载)
“
Server IP Address (1-159 Characters)
IP
件所在的服务器
地址。
”( 服 务 器
IP
地址
[1 至 159
个字符])—
下载配置文
Source File Name
“
从服务器下载文件
1
打开 “
2
定义要下载的文件类型。
3
定义页面中的字段。
4
单击 “
”(源文件名)—
File Download
Apply Changes
表明要下载的配置文件。
”(文件下载)页面。
”(应用更改)。
软件文件将被下载到交换机。
加载文件
“
File Upload to Server
设备的字段。
映像文件也可以从 “
”(将文件加载至服务器)页面包含用于将软件从
File Upload to Server
此操作仅适用于 PowerConnect 2748 交换机设配置。
件加载至服务器)页面,请在树视图中单击 “

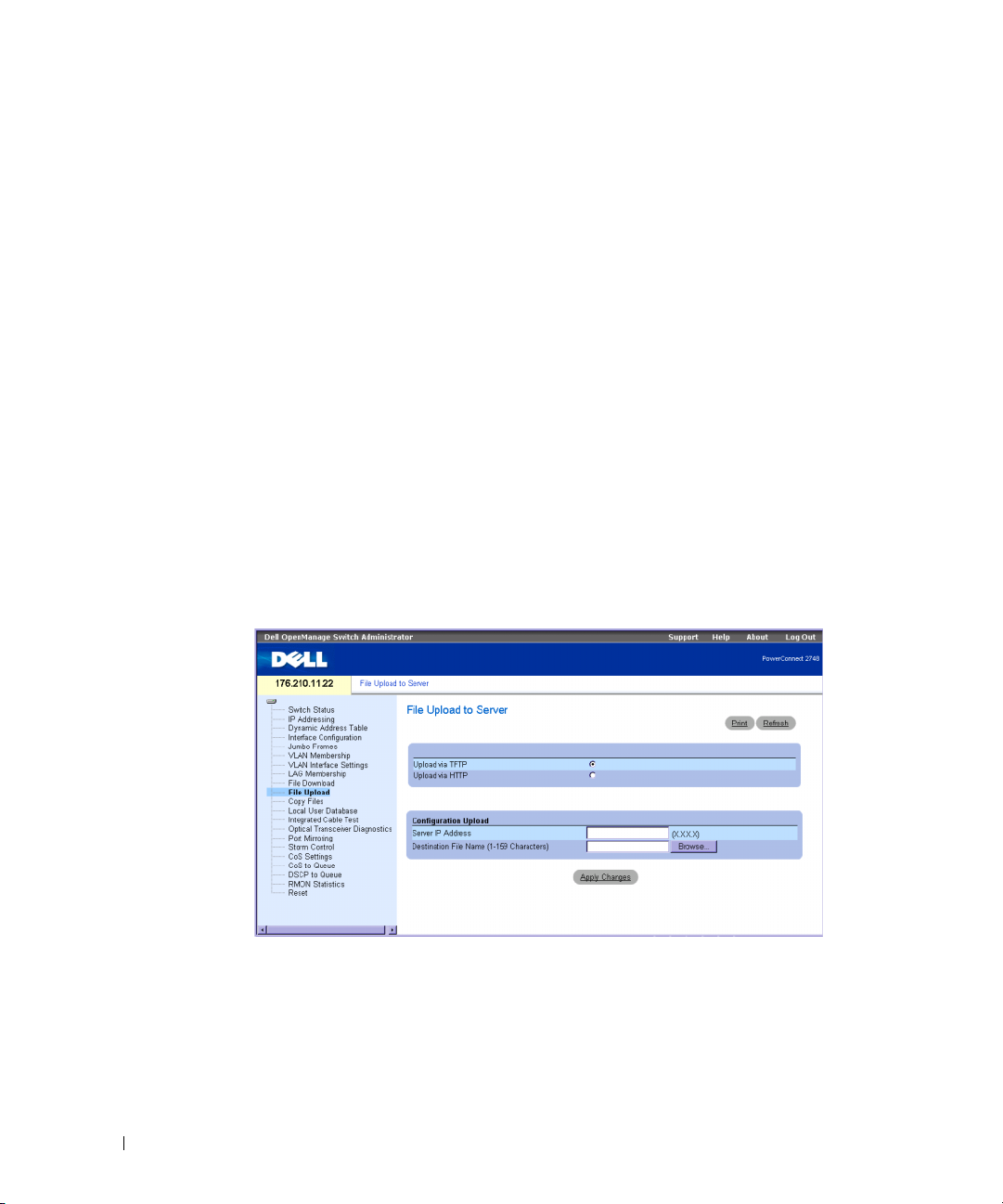

图 6-10. 将文件加载至服务器
File Upload
TFTP
服务器加载到
”(将文件加载至服务器)页面加载。
要打开 “
File Upload to Server
”(文件加载)。
”(将文
“
Upload via TFTP
“
Upload via HTTP
“Configuration Upload”(配置加载)
“
Server IP Address
54 配置系统信息
”( 通 过
”( 通 过
TFTP
HTTP
”(服务器
加载)— 启用通过
加载)— 启用使用
IP
地址)— 配置文件要加载到的服务器
TFTP
服务器启动映像加载。
http
协议启动映像加载。
IP
地址。

“
Destination File Name (1-159 Characters)
”(目标文件名
[1 至 159
个字符])— 表明文件要
加载到的配置文件路径。
注:仅当用户创建了备份配置文件后,才会显示这一用户定义的配置文件列表。 例如,如果用
户将运行配置文件复制到名为 BACKUP-SITE-1 的用户定义的配置文件中,则此列表将显示在
“File Upload to Server”(将文件加载至服务器)页面,并且 BACKUP-SITE-1 配置文件将显示在列
表中。
加载文件
1
打开 “
2
定义要加载的文件类型。
3
定义字段。
4
单击 “
File Upload to Server
Apply Changes
”(应用更改)。
”(将文件加载至服务器)页面。
软件将被加载到设备。
复制文件
通过 “
2748 交换机配置。
Files
图 6-11. 复制文件
Copy Files
”(复制文件)页面可以复制和删除文件。 该操作仅应用于 PowerConnect
要打开 “
”(复制文件)。
Copy Files
”(复制文件)页面,请在树视图中单击 “
Copy
“
Save Running Configuring to Backup
”(将正在运行的配置保存至备份)— 如果选定该选
项,当前的设备配置将保存至备份文件。
配置系统信息 55

“
Restoring Save Configuration
值包括:
“
置。
“
“
“
“
和密码。
“
设为默认用户和密码。
“
Use Saved IP
”(使用保存的
Use Current IP
Default User
Default Password
Save User/Password
”(使用当前
”(默认用户)— 如果选定该选项,将使用默认用户进行设备配置。
”(默认密码)— 如果选定该选项,将使用默认密码进行设备配置。
”(保存用户/密码)— 如果选定该选项,将保存当前配置的设备用户
Reset to Default User/Password
Restore Configuration Factory Defaults
应重设出厂默认配置文件。
复制文件
1
打开 “
2
定义 “
3
单击 “
4
系统将复制文件,并更新设备。
恢复出厂默认设置
1
打开 “
2
单击 “
3
单击 “
Copy Files
Source
”(复制文件)页面。
”( 源 ) 和 “
Apply Changes
Copy Files
”(复制文件)页面。
Restore Company Factory Defaults
Apply Changes
”(恢复保存配置)— 恢复先前保存的设备配置。 可能的字段
IP)—
IP)—
”(重设为默认用户/密码)— 如果选定该选项,将设备重
如果未选择该选项,将维持当前配置设置。
Destination
”(应用更改)。
”(应用更改)。
系统将恢复出厂默认设置,并更新设备。
如果选定该选项,将使用保存的
如果选定该选项,将使用当前
IP
地址进行设备配
IP
地址进行设备配置。
”(恢复出厂默认配置)— 如果选定该选项,将指定
”(目标)字段。
”(恢复出厂默认设置)
56 配置系统信息

本地用户数据库
“
Local User Database
段。
要打开此页面,请在树视图中单击 “

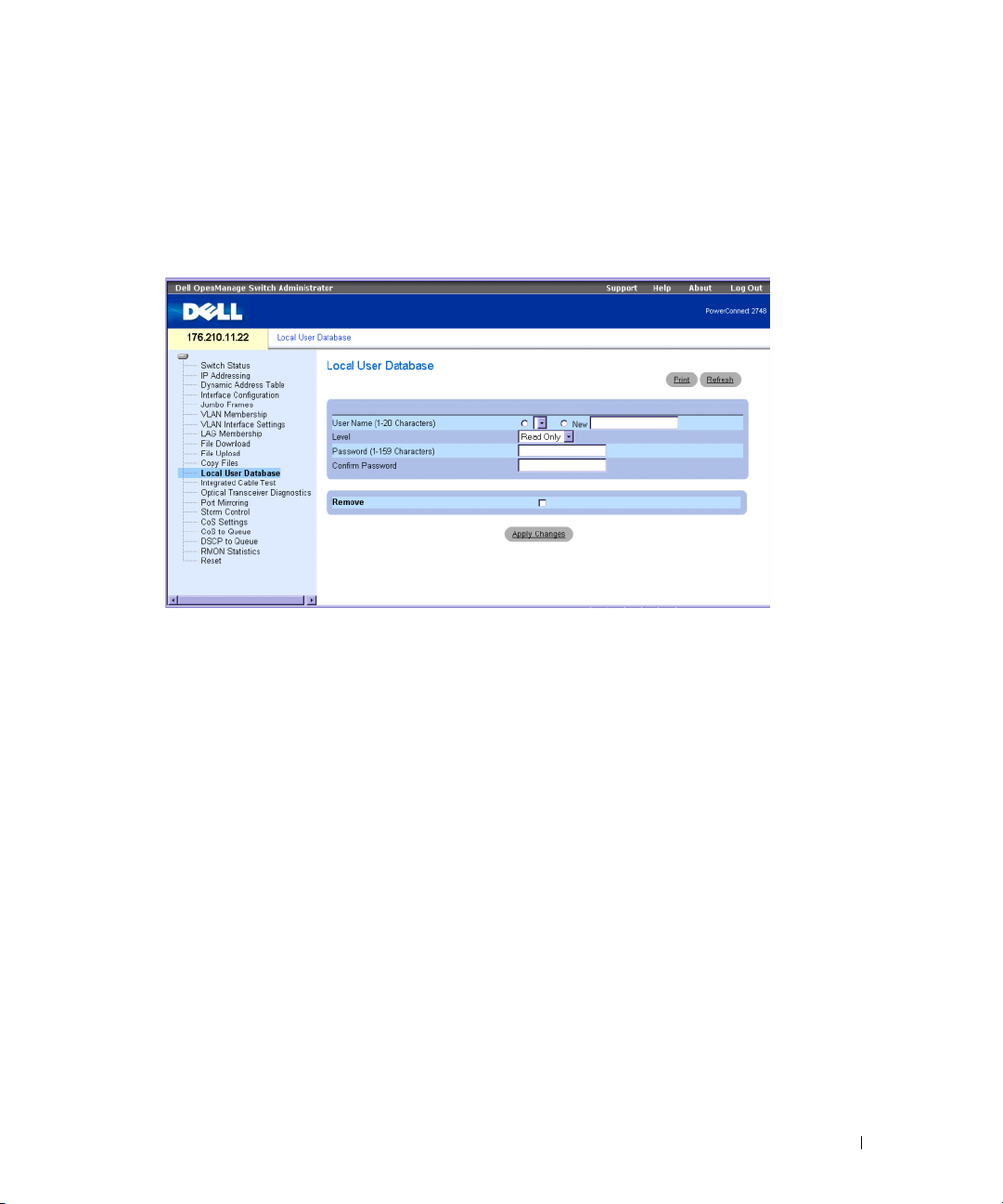

图 6-12. 本地用户数据库
“
User Name (1-20 Characters)
用户数据库用户名可以包含
“
New
”(新)— 要添加到列表的新用户名。
Level
“
“
”( 级 别 )— 表明用户访问级别。 可以定义以下两种访问级别: “
写)和 “
Read Only
Password (0-32 characters)
地用户数据库密码最多可以包含
“
Confirm Password
Remove
“
”(删除)— 如果复选该选项,系统将从 “
户。
”(本地用户数据库)页面包含用于定义用户名、密码和访问级别的字
”(用户名
1 至 20
”(只读)。 对于每种访问级别,可以定义两个用户。
”(密码
”(确认密码)— 确认用户定义的密码。 密码将以
Local User Database
[1 至 20
个字符])— 定义用户定义的用户名。 本地
”(本地用户数据库)。
个字符。
[0 至 32
32
个字符,而对其包含的最少字符数不作限制。
个字符])— 定义用户定义的字母数字密码。 本
*****
User Name
”(用户名)列表中删除用
Read/Write
形式显示。
”(读
/
分配用户访问权限级别
1
打开 “
2
在 “
3
定义页面中的相关字段。
4
单击 “
Local User Database
User Name
”(用户名)选择列表中选择一个用户。
Apply Changes
”(本地用户数据库)页面。
”(应用更改)。
系统将定义用户访问权限和密码,并更新交换机。
配置系统信息 57

向本地用户数据库添加用户
1
打开 “
2
选择 “
3
完成新用户的字段。
4
单击 “
Local User Database
New
”( 新 ) 并在字段中输入值。
Apply Changes
”(本地用户数据库)页面。
”(应用更改)。
系统将保存新用户信息,并更新交换机。
从本地用户数据库删除用户
1
打开 “
2
在选择列表中选择用户名。
3
选取 “
4
单击 “
Local User Database
Remove
Apply Changes
”(删除)框。
”(应用更改)。
”(本地用户数据库)页面。
系统将从列表中删除用户名,并更新交换机。
用于铜质电缆的集成电缆检测
用于铜质电缆的 “
测的字段。
电缆检测可以提供有关电缆何处发生故障、上一次执行电缆检测的时间以及发生
的电缆故障的类型等信息。
最多可以检测
电缆。
要打开此页面,请在树视图中单击 “
Integrated Cable Test
运行电缆诊断程序以检测连接至端口的铜质电缆的质量和特性。
120
米长的电缆。 除近似电缆长度检测之外,通常在端口处于断开状态时检测
”(集成电缆检测)页面包含用于对铜质电缆执行检
Integrated Cable Test
”(集成电缆检测)。
图 6-13. 集成电缆检测
58 配置系统信息

“
Port
”( 端 口 )— 电缆连接的端口。
Test Result
“
“
”(检测结果)— 指定电缆检测结果。 可能显示以下结果之一:
No Cable
”(没有电缆)— 没有电缆连接至端口。
Open Cable
“
Short Cable
“
OK
”( 通 过 )— 已成功通过电缆检测。
“
Cable Fault Distance
“
Last Update
“
“
Approximate Cable Length
运行状态时才能执行该检测。
运行集成电缆检测
1
打开 “
2
选择要检测的端口。
可能的检测结果为 “
3
单击 “
系统将执行铜质电缆检测,并将结果显示在 “
”(电缆断路)— 电缆的另一端没有连接。
”(电缆短路)— 电缆出现短路。
”(电缆故障距离)— 表明电缆发生故障的位置与端口之间的距离。
”(上一次更新)— 上一次检测电缆的时间。
”(近似电缆长度)— 近似的电缆长度。 仅当端口已连接并处于
Integrated Cable Test
No Cable
Tes t N o w
”(开始检测)。
”(集成电缆检测)页面。
”(没有电缆)或 “
Open Cable
Integrated Cable Test for Copper Cables
”(电缆断路)。
(用于铜质电缆的集成电缆检测)页面中。
注:返回的电缆长度是一个近似值,它的范围为 50 米、50 至 80 米、 80 至 110 米、 110 至 120 米
或大于 120 米。 偏差最大可达 20 米。
光收发机诊断程序
“
Optical Transceivers Diagnostics
的字段。
光收发机为系统管理员提供了对一组可以监测和显示的参数的访问。
注:
光收发机诊断程序分析仅适用于
持数字诊断标准
SFF-4872
要打开此页面,请在树视图中单击 “
序)。
”(光收发机诊断程序)页面包含用于对光纤电缆执行检测
PowerConnect 2724
设备的
SFP
端口,这些端口支
。
Optical Transceivers Diagnostics
”(光收发机诊断程
”
配置系统信息 59

图 6-14. 光收发机诊断程序
“
Port
”(端口)— 检测电缆所在的端口。
“
Temperature
Voltage
“
Current
“
“
Output Power
Input Power
“
“
Transmitter Fault
Loss of Signal
“
“
Data Ready
”(温度)— 内部测量的收发机温度。
”( 电 压 )— 内部测量的电源电压。
”(电流)— 测量的
”(输出功率)— 测量的
”(输入功率)— 测量的
”(发送器故障)
”(信号丢失)— 表明电缆中是否出现信号丢失
”(数据就绪)— 表明光收发机已通电并且数据已就绪。
TX
偏流。
RX
— TX
TX
输出功率 (以毫瓦为单位)。
功率 (以毫瓦为单位)。
出现故障
(LOS)
。
显示光收发机诊断程序检测结果
1
打开 “
2
选择要检测的光纤电缆接口。
3
单击 “
系统将执行检测并且将打开光收发机诊断程序检测表。
端口镜像
通过将传入和传出信息包的副本从被监测端口 (最多四个端口)传输至监测端口,端口镜像
机制可以监测和镜像网络通信。
信息包的其它端口来配置端口镜像。
60 配置系统信息
Optical Transceiver Diagnostics
Show All
”(全部显示)。
可以通过选择要复制所有信息包的特定端口以及要从中复制
”(光收发机诊断程序)页面。

“
Port Mirroring
视图中单击 “
图 6-15. 端口镜像
“
Destination Port
Source Port
“
“
Ty p e
”(类型)— 表明源端口为
Status
“
(“
“
”(状态)— 表明端口当前处于被监测 (“
Ready”[
Remove
”(端口镜像)页面包含源端口和目的地端口的参数。 要打开此页面,请在树
Port Mirroring
”(端口镜像)。
”(目的地端口)— 指定端口通信要复制到的端口号。
”(源端口)— 指定源通信的来源端口号。
Tx、Rx
还是同时为
Active”[
就绪])状态。
”(删除)— 如果选取了此项,则表明将删除某个指定的源端口。 源端口网络通信
保持激活状态,但是在此端口上没有发生任何镜像会话。
Tx 和 Rx
。
激活])状态还是未被监测
添加端口镜像会话
1
打开 “
2
在页面的相关字段中输入值。
3
单击 “
Port Mirroring
Apply Changes
”(端口镜像)页面。
”(应用更改)。
端口镜像会话的参数将被保存到交换机。
启用风暴控制
传输第
2
层帧时,广播帧、多点传送帧和未知单点传送帧将一起传输至交换机上指定
中的所有端口。 当交换机遇到网络链路上的广播帧/多点传送帧/未知单点传送帧数量过多的
情况时,风暴控制机制将控制进入交换机的帧数量。
VLAN
配置系统信息 61

“
Storm Control
或禁用风暴控制。
”(风暴控制)页面用于配置信息包风暴控制的设置。 可以针对每个端口启用
“Storm Control
”(风暴控制)页面显示信息包的类型以及接收信息包的
速率。
在 PowerConnect 2708 上配置风暴控制。
PowerConnect 2708
交换机将测量每个端口的传入广播/多点传送/未知单点传送信息包的速
率,并在速率超过定义的阈值时,丢弃超额信息包。
播速率阈值以排除某些值。
PowerConnect 2708
•
基于每个端口来设置广播信息包的阈值,以防止广播风暴。
•
基于每个端口启用风暴控制,根据以下各项设置限制: “
传送)、“
Broadcast frames
图 6-16. 风暴控制 (PowerConnect 2708 配置)
交换机用户可以执行以下操作:
Multicast and Broadcast frames
”(多点传送和广播帧)或 “
”( 多 点传送和广播帧)、“
Broadcast frames only
除了每个端口的计数定义,还将配置广
Unknown Unicast
”(未知单点
Multicast and
”( 仅 广播帧)。
“
Port
”(端口)— 要从中启用风暴控制的端口。
Broadcast Control
“
“
Broadcast Mode
型的可能选项包括 “
传送和广播)以及 “
“
Broadcast Rate Threshold (70-285000)
围为每秒
修改 PowerConnect 2708 风暴控制端口参数
1
打开 “
62 配置系统信息
”(广播控制)— 在交换机上启用或禁用传输广播信息包的类型。
”(广播模式)— 根据选定的通信类型设置广播风暴控制的模式。 通信类
Unknown Unicast
Broadcast only
70 至 285000
Storm Control
”( 未 知单点传送)、“
”( 仅 广播)。
”(广播速率阈值
个信息包。 默认值为 0。
”(风暴控制)页面。
Multicast & Broadcast
”( 多 点
[70-285000])—
广播速率的阈值范

2
输入字段值。
3
单击 “
风暴控制端口参数将被保存至
在 PowerConnect 2716/2724 上配置风暴控制。
PowerConnect 2716
Apply Changes
交换机和
”(应用更改)。
PowerConnect 2708
PowerConnect 2724
交换机。
交换机将分别测量每个端口传入的广播/多
点传送信息包的速率(为每个设备全局配置了相同的速率),并在速率超过定义的阈值时,
丢弃超额信息包。
PowerConnect 2716 和 PowerConnect 2724
•
根据每秒的信息包数量,设置每个端口上允许的广播帧/多点传送帧的最大数量。
•
基于每个端口来启用或禁用信息包风暴控制。
要打开此页面,请在树视图中单击 “
图 6-17. 风暴控制 (PowerConnect 2716/2724 交换机配置)
交换机用户可以执行以下操作:
Storm Control
”(风暴控制)。
“
Count Multicast with Broadcast
信。
选择 “
Broadcast Rate Threshold (0-65535)
“
每秒
0 至 65,535
Port
“
“
Broadcast Control
Disable
“
修改 PowerConnect 2716/2724 的风暴控制端口参数
1
Disable
”(禁用)将仅计数广播通信。 对整个设备而言,计数定义是全局性的。
个信息包。 默认值为
”( 端 口 )— 要从中启用风暴控制的端口。
”(广播控制)— 在交换机上启用或禁用传输广播信息包。 默认设置为
”(禁用)。
打开 “
Storm Control
”(计数多点传送和广播)— 启用计数广播和多点传送通
”(广播速率阈值
1000
。
”(风暴控制)页面。
[0-65535])—
广播速率的阈值范围为
配置系统信息 63

2
输入字段值。
3
单击 “
风暴控制端口参数将被保存至
在 PowerConnect 2748 上配置风暴控制。
下面将介绍
图 6-18. 风暴控制页面 (PowerConnect 2748 交换机配置)
Apply Changes
”(应用更改)。
PowerConnect 2716/2724
PowerConnect 2748
的风暴控制:
交换机。
“
Port
”(端口)— 要从中启用风暴控制的端口。
Broadcast Control
“
“
Mode
”(模式)— 根据选定的通信类型设置广播风暴控制的模式。 通信类型的可能选项包
括“
Unknown Unicast
及“
Broadcast only
“
Rate Threshold (3.5K - 1000M)
率(字节
范围为
默认值为
修改 PowerConnect 2748 的风暴控制端口参数
1
打开 “
64 配置系统信息
”(广播控制)— 在交换机上启用或禁用传输广播信息包的类型。
”( 未 知单点传送)、“
”(仅广播)。
/
秒)。
3500 至 1000000
3500
。
Storm Control
Multicast & Broadcast
”(速率阈值
[3.5K - 1000M])—
。
”(风暴控制)页面。
”(多点传送和广播)以
传输未知信息包的最大速

2
输入字段值。
3
单击 “
Apply Changes
风暴控制端口参数将被保存至
”(应用更改)。
PowerConnect 2748
交换机。
配置系统信息 65

66 配置系统信息

配置服务质量
本节提供了定义和配置服务质量
(QoS)
参数的信息。
服务质量 (QoS) 概览
一个实现示例需要
视频通信和实时通信),而其它通信则可以分配到较低优先级队列。
需求通信的通信流量。
给其中一个输出队列。
•“Classification
匹配的信息包将被分为一类。
•“Action
(例如
VPT 标记分类信息
VLAN
优先级标记用于通过将信息包映射到其中一个外出队列来对信息包进行分类。
先级标记至队列的分配可以由用户定义。
表 7-1. VPT 至队列的默认设置
QoS
包含某些类型的、可以分配到高优先级队列的通信 (例如语音通信、
系统支持在每个端口上使用四个队列。 在信息包被分类后,它将分配
QoS
术语:
”(分类)
”(操作)
VLAN
优先级
CoS 值 传输队列值
0
1
2
3
4q3
5q3
6
7
—
指定与特定值匹配的信息包字段。 所有与用户定义的规格相
—
定义通信管理,使信息包的传输基于信息包信息和信息包字段值
[VPT] 和 DSCP [DiffServ
下表详细说明了
q2 (最佳传输能力)
q1 (最低优先级)
q1 (最低优先级)
q2 (最佳传输能力)
q4 (最高优先级)
q4 (最高优先级)
代码点])。
这样做的结果是提高了高
VPT
至队列的默认设置:
VLAN
优
到达的未标记信息包被分配了一个针对每个端口设置的默认
包映射到外出队列。
VPT
值。 分配的
VPT
用于将信息
配置服务质量 67

可以将
DSCP
射到外出队列的默认
表 7-2. 到外出队列的 DSCP 映射的默认值
值映射到优先级队列。
DSCP
映射是针对每个系统进行启用的。 下表包含了映
DSCP 值:
DSCP 值 传输队列值
0-15
16-31 q2
32-47 q3
48-63
q1 (最低优先级)
q4 (最高优先级)
CoS 服务
信息包被分配到特定外出队列后,可以为此队列设定
队列配置安排方案:
•
严格优先级
级,使其高于与时间相关度较低的应用程序的优先级。
信之前传输与时间密切相关的应用程序。
先于
加权轮流
•
轮流方式传输全部队列。
FTP
—
严格优先级
或电子邮件
—
确保单个应用程序不会控制以太网交换机的传输能力。 加权轮流
(SP)
使您可以排定任务关键和与时间密切相关的通信的优先
(SMTP)
通信进行传输。
所有队列均可参与
例如,在严格优先级下,通过
WRR。
CoS
服务。 可通过以下方法之一为外出
从而确保总是在优先级较低的通
IP
的语音通信会
(WRR)
以
68 配置服务质量

定义 CoS 设置
在 “
CoS Settings”(CoS
配置 QoS 设置
“
CoS Settings”(CoS
任模式。
中单击 “
图 7-1. CoS 设置
信任模式根据信息包中预定义的字段来确定外出队列。 要打开此页面,请在树视图
CoS Settings”(CoS
设置)页面中可以设置服务级别全局参数。
设置)页面包含用于启用或禁用
设置)。
CoS
的字段。 此外,您还可以选择信
“
Trust Mode
规则,则将根据选定的信任模式映射包含预定义的
预定义信息包字段的通信将被映射至最佳传输能力队列
式)字段值包括:
“
“
VPT
“
Interface
“
“
Disable 'Trust' Mode on Interface
任模式。
Set Default CoS For Incoming Traffic To
“
信息包的默认
”(信任模式)— 定义使用信息包中的哪些字段来确定外出队列。 如果未定义
CoS 或 DSCP
None
”( 无 )— 所有通信将被映射至最佳传输能力队列
CoS”— 外出队列的分配由
确定。 这是信任默认值。
DSCP”— 外出队列的分配由
”(接口)— 要配置的特定端口或
此设置将代替在以太网交换机上全局配置的信任模式。
CoS
标记值。
IEEE802.1p VLAN
DSCP
”(在接口上禁用 “信任”模式)— 在指定接口上禁用信
CoS
标记值为
字段确定。
LAG。
”(将传入通信的默认
0 至 7
。默认值为 0。
(q2)。
可能的 “
(q2)
优先级标记
信息包字段的通信。 不包含
Trust Mode
。
(VPT)
CoS
或分配到端口的默认
设置为)— 设置未标记
”(信任模
配置服务质量 69

注: 接口 “Tr u s t ”(信任)中的设置将代替全局 “Tru st ”(信任)设置。
“
Strict Priority
”(严格优先级)— 指定是否严格基于队列优先级安排通信。 这是队列的默认
值。
“
WRR”—
要配置信任模式,请:
1
打开 “
2
定义 “
3
单击 “
指定是否基于加权轮流
CoS Settings”(CoS
Trust Mode
Apply Changes
”(信任模式)字段。
”(应用更改)。
(WRR)
加权为分配的外出队列安排通信。
设置)页面。
以太网交换机上即启用了信任模式。
将 CoS 值映射到队列
“
CoS to Queue”(CoS
页面,请在树视图中单击 “
图 7-2. CoS 至队列
至队列)页面包含用于将
CoS to Queue”(CoS
CoS
设置分类到通信队列的字段。 要打开此
至队列)。
“
Class of Service
“
Queue
”(队列)
Restore Defaults
“
厂默认设置。
将 CoS 值映射到队列
1
打开 “
2
为每个
70 配置服务质量
”(服务级别)— 指定
— CoS
优先级要映射到的队列。 支持四个通信优先级队列。
”(恢复默认设置)— 恢复将
CoS to Queue”(CoS
CoS
值定义外出队列。
CoS
优先级标记值,其中零为最低值,7 为最高值。
CoS
至队列)页面。
值映射到外出队列的以太网交换机的出

3
单击 “
CoS
Apply Changes
”(应用更改)。
值将被映射到外出队列,并更新交换机。
将 DSCP 值映射到队列
“
DSCP to Queue”(DSCP
要打开此页面,请在树视图中单击 “
段。
图 7-3. DSCP 至队列
至队列)页面提供了用于将外出队列定义至特定
DSCP to Queue”(DSCP
DSCP
至队列)。
字段的字
“
DSCP In
Queue
“
”(传入
DSCP)—
”(队列)— 具有特定
传入信息包中
DSCP
为最低值,4 为最高值。
要映射 DSCP 值和分配优先级队列,请:
1
2
3
4
打开 “
在 “
定义 “
单击 “
DSCP
DSCP to Queue”(DSCP
DSCP In”(DSCP
Queue
”(队列)字段。
Apply Changes
位于)列中选择一个值。
”(应用更改)。
将被覆盖,但会为其值分配一个外出队列。
DSCP
字段的值。
值的信息包将要分配到的队列。 值包括
至队列)页面。
1 至 4
,其中
1
配置服务质量 71

72 配置服务质量

查看统计数据
RMON 统计数据
远程监测
RMON
信息。
法。
“
RMON Statistics”(RMON
打开,请在树视图中单击 “
图 8-1. RMON 统计数据
(RMON)
定义了当前和历史
系统提供了一种使用
系统中没有
注:
PowerConnect™ 2708/2716/2724/2748
组。
是对简单网络管理协议
SNMP
管理界面。
(SNMP)
MAC
层统计数据和控制对象,使系统可以从整个网络中捕获实时
Web
管理界面收集
统计数据)页面包含用于从远程位置查看网络信息的链接。 要
RMON Statistics”(RMON
的扩展,可以提供网络通信统计数据。
RMON
设备支持一个用于以太网统计数据的
中定义的统计数据以及查看结果的方
统计数据)。
RMON
“
Interface
Refresh Rate
“
“
Drop Events
Received Bytes (Octets)
“
接收到的八位位组的数量。
”(接口)— 指定显示的是端口还是
”(刷新率)— 刷新统计数据之前经过的时间。
”(丢弃事件)— 自上一次重启动系统以来接口上发生的丢弃事件的数量。
”(接收到的字节 [八位位组])— 自上一次重启动系统以来接口上
LAG
该数量包括坏信息包和
的统计数据。
FCS
八位位组,但不包括成帧位。
查看统计数据 73

“
Received Packets
”(接收到的信息包)— 自上一次重启动系统以来接口上接收到的信息包
的数量,包括坏信息包、多点传送信息包和广播信息包。
Broadcast Packets Received
“
收到的完好广播信息包的数量。
“
Multicast Packets Received
”(接收到的广播信息包)— 自上一次重启动系统以来接口上接
该数量不包括多点传送信息包。
”(接收到的多点传送信息包)— 自上一次重启动系统以来接口
上接收到的完好多点传送信息包的数量。
“
CRC & Align Errors”(CRC
和校准错误)— 自上一次重启动系统以来接口上发生的
和校准错误的数量。
“
Undersize Packets
(少于
64
个八位位组)的数量。
“
Oversize Packets
1518
(超过
Fragments
“
个八位位组)的数量。
”(碎片)— 自上一次重启动系统以来接口上接收到的碎片 (少于
组的信息包,不包括成帧位,但包括
Jabbers
“
FCS
(FCS)
时间范围为
“
“
”(无用信息)— 接收到的长度大于
八位位组)的信息包的总数,并且这些信息包包含具有整数个八位位组的坏帧检查顺序
(
FCS
20 ms 至 150 ms
Collisions
”(冲突)— 自上一次重启动系统以来接口上接收到的冲突的数量。
Frames of xx Bytes”(xx
”(超小信息包)— 自上一次重启动系统以来接口上接收到的超小信息包
”(超大信息包)— 自上一次重启动系统以来接口上接收到的超大信息包
FCS
八位位组)的数量。
1518
个八位位组 (不包括成帧位,但包括
错误)或具有非整数个八位位组的坏
FCS
(校准错误)。 允许检测无用信息的
。
字节的帧)— 自上一次重启动系统以来接口上接收到的 xx 字节帧
的数量。
64
个八位位
CRC
查看接口统计数据
1
打开 “
2
在 “
系统将显示接口统计数据。
74 查看统计数据
RMON Statistics”(RMON
Interface
”(接口)字段中选择接口类型和编号。
统计数据)页面。

词汇表
此词汇表包含有用的关键技术词汇。
英文
BootP
Bootstrap
的配置文件。
DHCP
使用
DSCP
DiffServe
HOL
队列头。 信息包被排队。 先传输队列头的信息包,然后再传输队列尾的信息包。
HTTP
超文本传输协议。 在
ICMP
Internet
IEEE
美国电气及电子工程师学会。 制订通信和网络标准的工程师行业组织。
IEEE 802.1p
协议。 使工作站可以发现其
客户端
DHCP
获得配置参数 (例如网络地址)的
代码点
(DSCP)。 DSCP
Internet
信报控制协议。 使网关或目的地主机可以与源主机进行通信,例如报告正在处理的错误。
IP
地址、网络上的
Internet
提供了为
上的服务器和客户端之间传输
IP
信息包标记
BootP
主机。
服务器的
QoS
优先级信息的方法。
HTML
文档。
IP
地址或载入到交换机模块引导
可以排定数据链路
IEEE 802.1Q
定义
VLAN
IP
网际协议。 指定信息包的格式和定址方法。
IP
地址
网际协议地址。
LAG
链路聚合组。 将端口或
有关
LAG
的详细信息,请参阅 “
/MAC
子层的网络通信的优先级。
网桥的操作,
分配给两个或多个互连
VLAN
VLAN
网桥允许定义、操作和管理桥接
LAN 或 WAN
聚合到一个虚拟端口或
定义
LAG
成员关系
LAN
基础设施内的
IP
选定信息包地址,并将信息包传输至正确的端口。
的网络以太网交换机模块的唯一地址。
VLAN。
”。
VLAN
词汇表 75
。

LAN
局域网。 包含在一个房间、建筑、校园或其它有限的地理区域内的网络。
MAC
地址
MAC
介质访问控制地址。
MAC
地址记忆
MAC
地址记忆具有记忆网桥的特征,其中记录了信息包的源
被传输至该地址所在的网桥接口。
LAN
连接的
MAC
数据链路控制
上的通信达到最小。
层
(DTL)
地址是标识各个网络节点的硬件特定地址。
定址到未知地址的信息包将被传输至每个网桥接口。
层的一个子层。
MAC
地址。 指定传输到该地址的信息包将仅
MDI
介质相关接口。 一种用于终端站点的电缆。
MDIX
MAC
地址记忆使
带有绞接电缆的介质相关接口
(MDIX)。
一种用于集线器和交换机的电缆。
PING
因特网信息包搜索协议。 验证特定
IP
地址是否可用。 将信息包发送到另一个
上讲,该公用程序是系统管理员用来验证网络连接是否完整的工具。
(ICMP)
回送功能。
QoS
服务质量。
络通信以及传输哪些网络通信。
QoS
使网络管理员可以根据优先级、应用程序类型以及源地址和目的地地址,确定如何传输网
RMON
远程监测。 提供要从单个工作站收集的网络信息。
SNMP
简单网络管理协议。 管理
代理收集网络活动信息和以太网交换机状态信息,并将信息发送回工作站。
SNMP
LAN。 基于 SNMP
的软件通过嵌入式
SNMP
TCP/IP
传输控制协议。 使两台主机可以相互通信和交换数据流。
TCP
保证信息包的传送,并保证信息包以其发送
时的顺序被传输和接收。
TFTP
小型文件传输协议。 使用不带安全保护功能的用户数据协议
(UDP)
VLAN
虚拟局域网。 局域网
(LAN)
的逻辑子组,它是通过软件而不是通过定义硬件解决方案创建的。
IP
地址并等待回复。 从本质
PING 使用 Internet
信报控制协议
代理与网络以太网交换机进行通信。
传输文件。
76 词汇表

WAN
广域网。 覆盖大面积地理区域的网络。
B
背压
半双工模式使用的一种机制,使端口无法接收信息。
C
超长帧
可以在较少的帧内传输相同的数据。
超长帧减少了额外开销、缩短了处理时间并确保中断较少。
出口端口
从中传输网络通信的端口。
D
带宽
带宽指定了在固定时间段内可以传输的数据量。
对于数字交换机模块,带宽以每秒位数
(bps)
或每秒字节
数定义。
带宽分配
分配给特定应用程序、用户或接口的带宽量。
单点传送
将一个信息包传输给一个用户的路由形式。
2
层
第
数据链路层或
处理要快于第
MAC 层。
3
层处理。
包含客户端站点或服务器站点的物理地址。 由于要处理的信息较少,因此第
端口
提供了使微处理器可以与外围设备进行通信的连接组件的物理端口。
端口镜像
通过将传入和传出信息包的副本从一个端口传输至监测端口,端口镜像可以监测和镜像网络通信。
端口速率
表明端口的端口速率。
•
以太网
10 Mbps
高速以太网
•
吉位以太网
•
100Mbps
1000 Mbps
端口速率包括:
2
层
词汇表 77

多点传送
将一个信息包的副本传输至多个端口。
F
服务级别
服务级别
介于
(CoS)。
0 至 7
服务级别是指
之间,该值被添加到信息包的第
802.1p
优先级方案。
II
层标头,其中,零为最低优先级,七为最高优先级。
CoS
提供了为信息包标记优先级信息的方法。
服务器
一种为网络中的其它计算机提供服务的中央计算机。
G
服务可能包括文件存储和访问应用程序。
管理模式
Web
通过
界面提供交换机管理,并且通过关闭并打开设备来维护设备配置。
广播
一种将信息包传输至网络上的所有端口的方式。
广播风暴
过多的广播信息同时通过单个端口在网络中传输。
已传输信息的响应被堆入网络,从而使网络资源过载或
导致网络超时。
广播域
以太网交换机模块组,用于接收源自指定组内的任何以太网交换机模块的广播帧。
为路由器不传输广播帧。
CoS
路由器捆绑广播域,因
值
J
吉位以太网
吉位以太网以
1000 Mbps
进行传输,并与现有
10/100 Mbps
以太网标准兼容。
交换机
LAN
在
L
网段之间筛选和传输信息包。 交换机支持任何信息包协议类型。
流控制
使低速以太网交换机模块可以与高速以太网交换机模块进行通信,即,高速以太网交换机模块抑制信息包
的发送。
路由器
连接至单个网络的以太网交换机模块。
路由器在两个或多个网络之间传输信息包。 路由器在第
3
层上运
行。
78 词汇表

Q
启动配置
在交换机模块断电或重新引导时维护完整的交换机配置。
R
入口端口
接收网络通信的端口。
S
双工模式
允许同时传输和接收数据。
•
全双工模式 —
•
半双工模式
—
有两种不同的双工模式:
允许进行双向同步通信,例如电话。 双方可以同时传输信息。
允许进行异步通信,例如手提对讲机。 一次只有其中一方可以传输信息。
碎片
576
小于
T
位的以太网信息包。
通配符掩码
指定要使用的
重要。
例如,如果目的地
通配符
IP
地址位以及要忽略的
0.0.0.0
表示所有位都重要。
IP
地址为
149.36.184.198
IP
地址位。 通配符交换机模块掩码
,通配符掩码为
忽略最后两位。
255.36.184.00
255.255.255.255
,则表示使用
IP
表示所有位都不
地址的前两位,
X
协议
控制以太网交换机模块如何在网络间交换信息的一组规则。
信息包
用于在信息包交换系统中传输的信息块。
Y
掩码
包括或排除某些值 (例如部分
IP
地址)的筛选器。
以太网
以太网按照
率,支持
10 Mbps、100 Mbps 或 1000 Mbps。
IEEE 802.3
被标准化。 以太网是最常用的执行的
LAN
标准。 支持以
Mbps
为单位的数据传输速
词汇表 79

引导版本
引导版本。
域
网络中以共同的规则和步骤组合起来的一组计算机和以太网交换机模块。
Z
帧
包含物理介质所需的标头和报尾信息的信息包。
终端系统
网络上的终端用户以太网交换机模块。
主干聚合
链路聚合。
通过将一组端口链接在一起形成一条主干 (聚合组)来优化端口的使用。
主机
用作其它计算机的信息源或服务源的计算机。
子网
子网是网络的组成部分,它们共用一个公用地址组件。 在
子网。
交换机模块是同一子网的一部分。
例如,具有前缀
157.100.100.100
TCP/IP
的所有以太网交换机模块均为同一子网
的一部分。
子网掩码
用于屏蔽子网地址中所使用的全部或部分
IP
地址。
自适应
可以建立
•
•
•
10/100 Mpbs 或 10/100/1000 Mbps
双工/半双工模式
流控制
速率
以太网端口,使其具有以下功能:
最佳传输能力
将通信量分配给优先级最低的队列,并且不保证信息包传送。
网络上,共用一个前缀的以太网
80 词汇表
