DELL 14 Plus 2in1 0425-2808, 14 Plus 2in1 0425-2792, 14 Plus 2in1 0425-2785, 14 Plus 2in1 0425-2778 User guide [pl]

Dell 14 Plus 2 w 1

DB04250
Podręcznik użytkownika

Model regulacji: P198G
Typ regulacji: P198G001
Luty 2025 r.
Wer. A00

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

© 2025 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub
jej podmiotów zależnych. Inne znaki towarowe mogą stanowić własność odpowiednich właścicieli.

Spis treści

Rodzdział 1: Widoki komputera Dell 14 Plus 2 w 1 DB04250................................................................. 6

Prawa strona..........................................................................................................................................................................6

Lewa strona............................................................................................................................................................................6

Góra......................................................................................................................................................................................... 7

Przód.......................................................................................................................................................................................8

Dół............................................................................................................................................................................................9

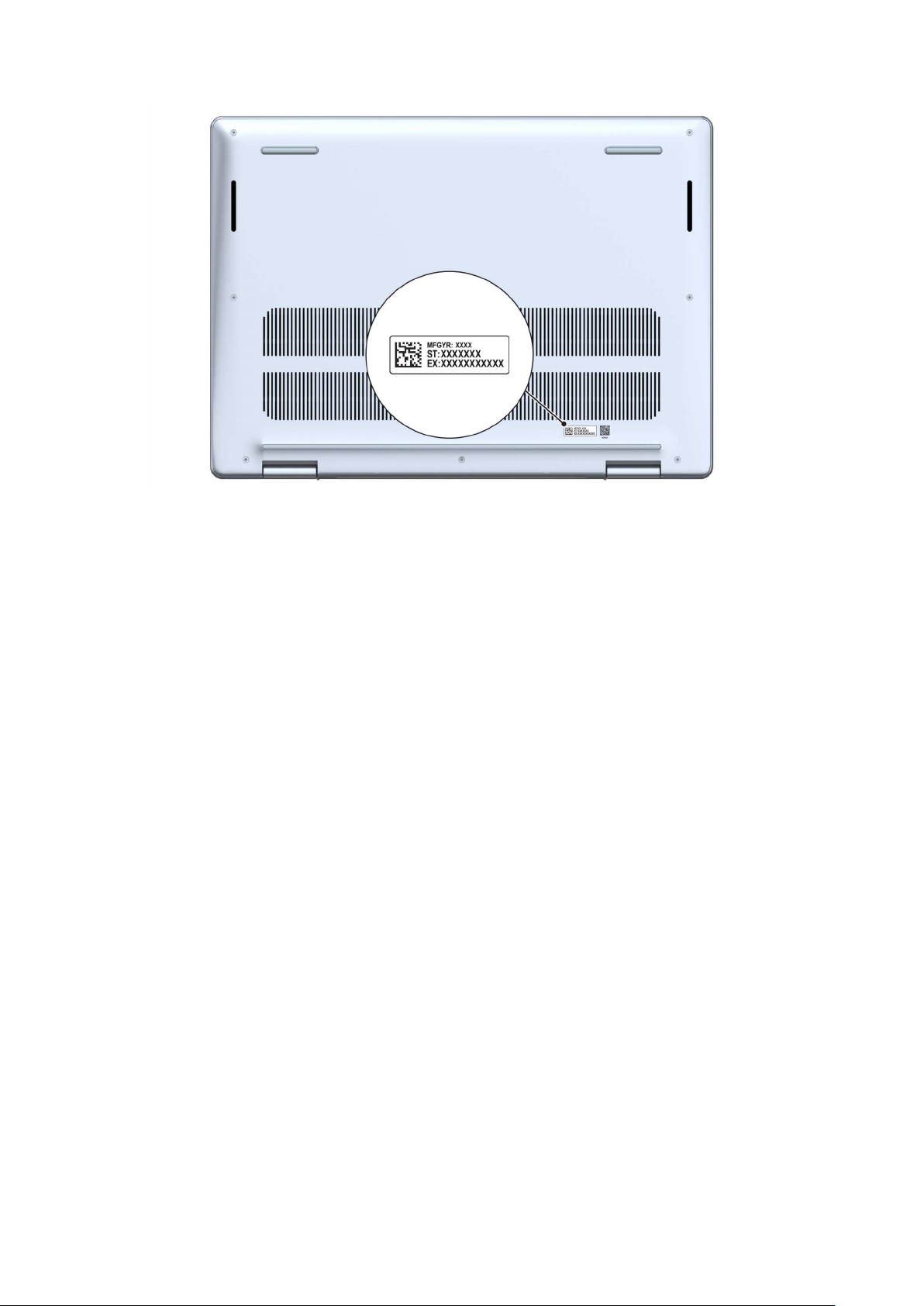

Znajdowanie etykiety kodu Service Tag lub kodu obsługi ekspresowej komputera......................................................9

Tryby......................................................................................................................................................................................10

Lampka stanu naładowania akumulatora...........................................................................................................................14

Rodzdział 2: Konfiguracja modelu Dell 14 Plus 2 w 1 DB04250............................................................ 16

Rodzdział 3: Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250.......................................................18

Wymiary iwaga.....................................................................................................................................................................18

Procesor................................................................................................................................................................................ 18

Chipset...................................................................................................................................................................................19

System operacyjny...............................................................................................................................................................19

Pamięć................................................................................................................................................................................... 19

Zewnętrzne porty i gniazda................................................................................................................................................ 19

Gniazda wewnętrzne.......................................................................................................................................................... 20

Moduł łączności bezprzewodowej.....................................................................................................................................20

Audio...................................................................................................................................................................................... 21

Pamięć masowa....................................................................................................................................................................21

Klawiatura..............................................................................................................................................................................21

Skróty klawiaturowe w modelu Dell 14 Plus 2 w 1 DB04250....................................................................................22

Kamera..................................................................................................................................................................................24

Touchpad..............................................................................................................................................................................24

Zasilacz................................................................................................................................................................................. 24

Wymagania dotyczące zasilacza Dell 14 Plus 2 w 1 DB04250.................................................................................25

Bateria...................................................................................................................................................................................26

Wymagania dotyczące zasilania (dotyczy komputerów wyposażonych wbaterię 4-ogniwową 64Wh)..........26

Wyświetlacz......................................................................................................................................................................... 27

Czytnik linii papilarnych.......................................................................................................................................................28

Jednostka GPU — zintegrowana..................................................................................................................................... 28

Obsługa wyświetlaczy zewnętrznych...............................................................................................................................28

Środowisko systemu operacyjnego ipamięci masowej.................................................................................................. 28

Zasady pomocy technicznej firmy Dell............................................................................................................................. 29

ComfortView........................................................................................................................................................................29

Dell Optimizer.......................................................................................................................................................................29

Rodzdział 4: Serwisowanie komputera............................................................................................ 30

Instrukcje dotyczące bezpieczeństwa..............................................................................................................................30

Przed przystąpieniem do serwisowania komputera..................................................................................................30

Zalecenia dotyczące bezpieczeństwa......................................................................................................................... 31

Spis treści 3

Zabezpieczenie przed wyładowaniem elektrostatycznym....................................................................................... 32

Zestaw serwisowy ESD................................................................................................................................................ 32

Transportowanie wrażliwych elementów................................................................................................................... 33

Po zakończeniu serwisowania komputera..................................................................................................................33

BitLocker...............................................................................................................................................................................33

Zalecane narzędzia..............................................................................................................................................................34

Wykaz śrub...........................................................................................................................................................................34

Główne elementy komputera Dell 14 Plus 2 w 1 DB04250.............................................................................................35

Rodzdział 5: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta

(CRU).......................................................................................................................................38

Pokrywa dolna......................................................................................................................................................................38

Wymontowywanie pokrywy dolnej..............................................................................................................................38

Instalowanie pokrywy dolnej.........................................................................................................................................40

Bateria...................................................................................................................................................................................42

Ostrzeżenia dotyczące akumulatora litowo-jonowego.............................................................................................42

Wymontowywanie baterii............................................................................................................................................. 43

Instalowanie baterii........................................................................................................................................................ 44

Odłączanie kabla baterii.................................................................................................................................................44

Podłączanie kabla baterii...............................................................................................................................................45

Dysk SSD..............................................................................................................................................................................46

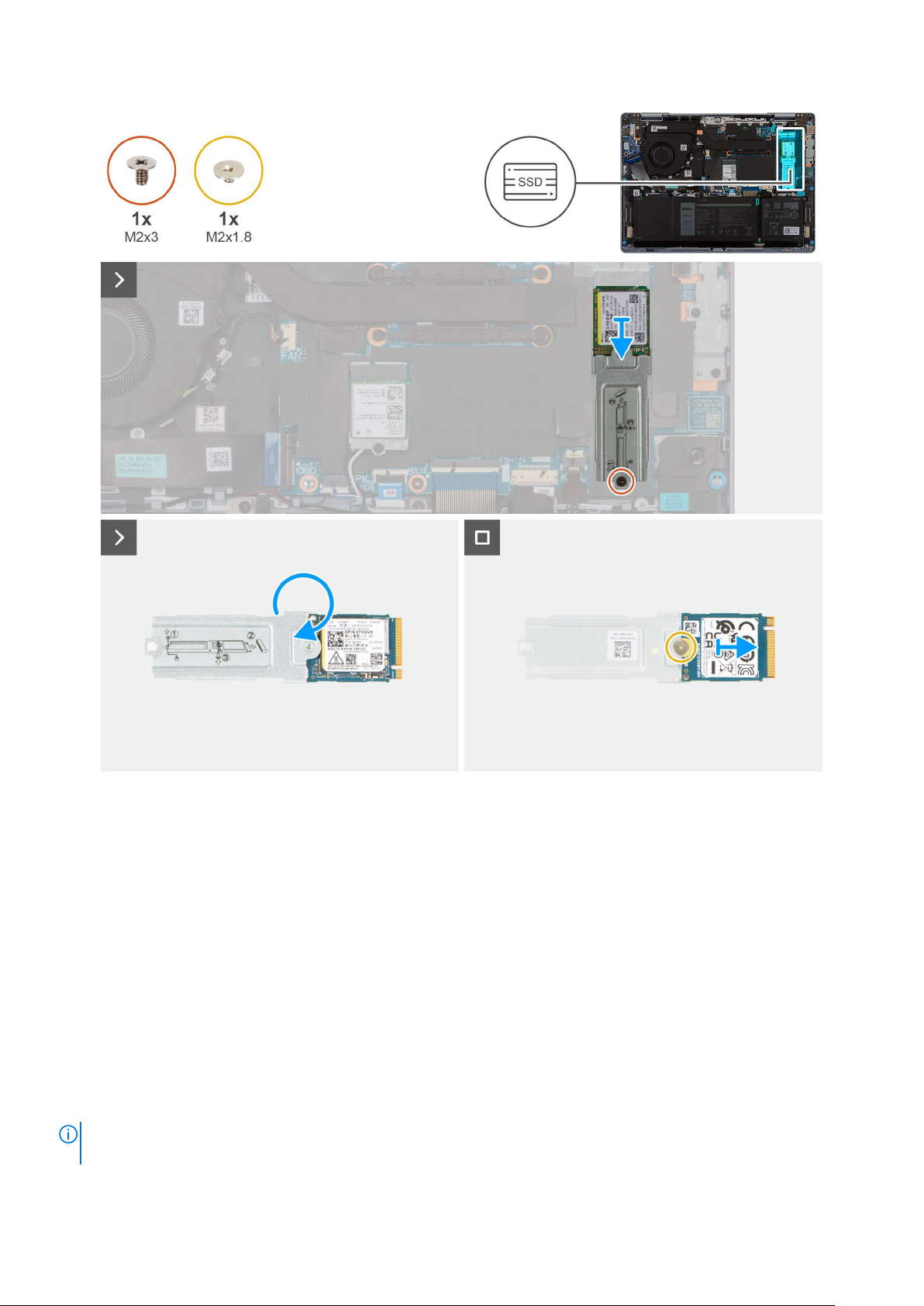

Wymontowywanie dysku SSD M.2 2230................................................................................................................... 46

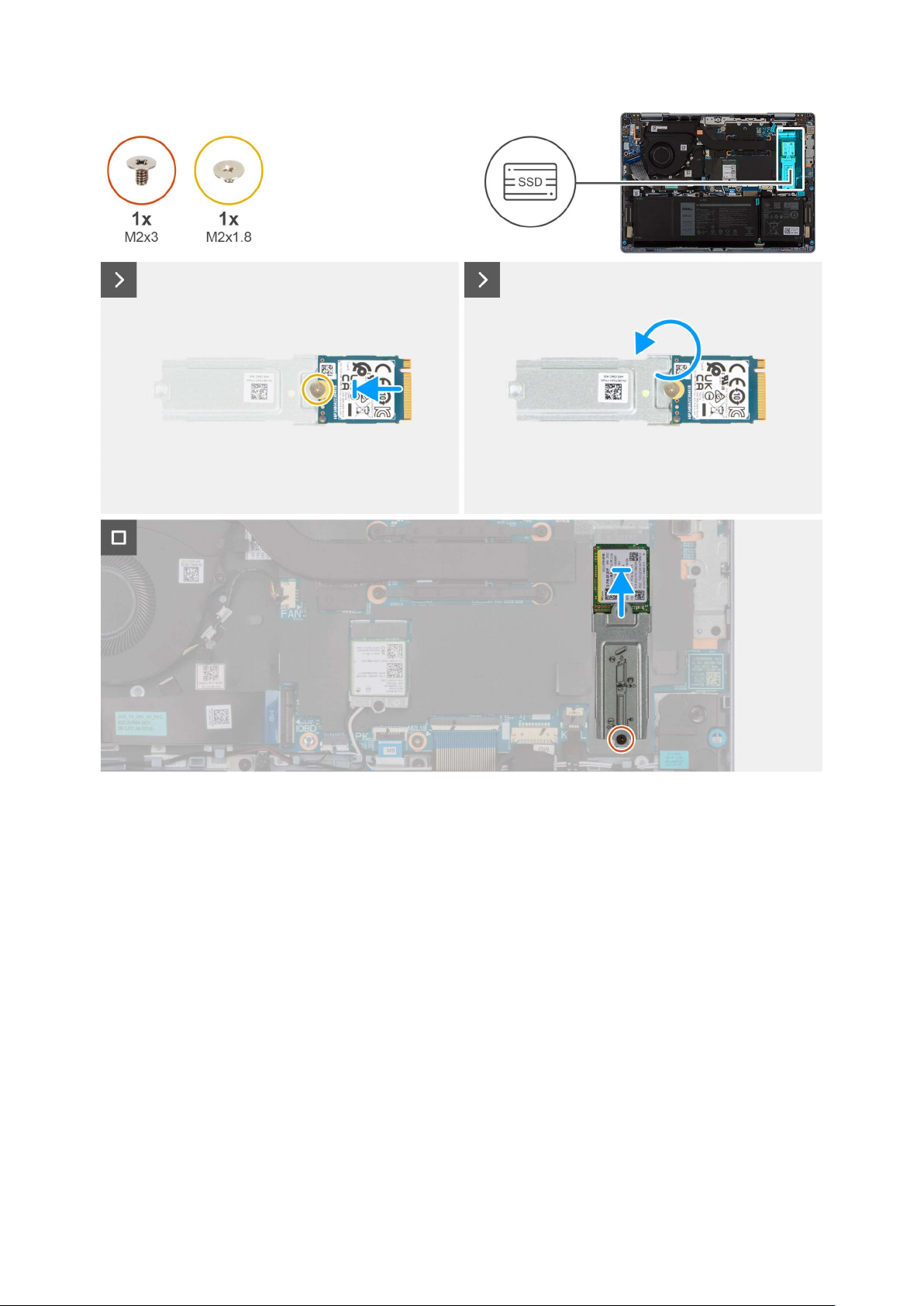

Instalowanie dysku SSD M.2 2230.............................................................................................................................. 47

Karta sieci bezprzewodowej.............................................................................................................................................. 49

Wymontowywanie karty sieci bezprzewodowej........................................................................................................49

Instalowanie karty sieci bezprzewodowej.................................................................................................................. 50

Wentylator systemowy........................................................................................................................................................51

Wymontowywanie wentylatora systemowego...........................................................................................................51

Instalowanie wentylatora systemowego.....................................................................................................................52

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).................... 53

Radiator................................................................................................................................................................................ 53

Wymontowywanie radiatora........................................................................................................................................ 53

Instalowanie radiatora................................................................................................................................................... 54

Płyta we/wy.........................................................................................................................................................................55

Wymontowywanie płyty we/wy..................................................................................................................................55

Instalowanie płyty we/wy.............................................................................................................................................56

Kabel we/wy........................................................................................................................................................................ 57

Odłączanie kabla we/wy...............................................................................................................................................57

Instalowanie kabla we/wy............................................................................................................................................ 58

Przycisk zasilania zczytnikiem linii papilarnych............................................................................................................... 59

Wymontowywanie przycisku zasilania zczytnikiem linii papilarnych...................................................................... 59

Instalowanie przycisku zasilania zczytnikiem linii papilarnych.................................................................................60

Klamra portu USB Type-C.................................................................................................................................................. 61

Wymontowywanie klamry portu USB Type-C............................................................................................................61

Instalowanie klamry portu USB Type-C......................................................................................................................62

Touchpad..............................................................................................................................................................................63

Wymontowywanie touchpada..................................................................................................................................... 63

Instalowanie touchpada................................................................................................................................................ 64

Głośniki..................................................................................................................................................................................66

4 Spis treści

Wymontowywanie głośników.......................................................................................................................................66

Instalowanie głośników..................................................................................................................................................67

Zestaw wyświetlacza..........................................................................................................................................................69

Wymontowywanie zestawu wyświetlacza.................................................................................................................69

Instalowanie zestawu wyświetlacza.............................................................................................................................71

Płyta główna......................................................................................................................................................................... 74

Wymontowywanie płyty głównej..................................................................................................................................74

Instalowanie płyty głównej............................................................................................................................................ 79

Zestaw podpórki na nadgarstek........................................................................................................................................ 85

Wymontowywanie zestawu podpórki na nadgarstek............................................................................................... 85

Instalowanie zestawu podpórki na nadgarstek.......................................................................................................... 86

Rodzdział 7: Oprogramowanie........................................................................................................ 88

System operacyjny.............................................................................................................................................................. 88

Sterowniki ipliki do pobrania..............................................................................................................................................88

Rodzdział 8: Konfiguracja systemu BIOS......................................................................................... 89

Uruchamianie programu konfiguracji systemu BIOS.......................................................................................................89

Klawisze nawigacji...............................................................................................................................................................89

Menu jednorazowego rozruchu F12..................................................................................................................................89

Wyświetlanie zaawansowanych opcji konfiguracji.......................................................................................................... 90

Wyświetlanie opcji menu Serwis........................................................................................................................................90

Opcje konfiguracji systemu BIOS...................................................................................................................................... 90

Aktualizowanie systemu BIOS........................................................................................................................................... 96

Aktualizowanie systemu BIOS wsystemie Windows................................................................................................96

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows.................................................... 97

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu.......................................................................... 97

Hasło systemowe ihasło konfiguracji systemu................................................................................................................ 98

Przypisywanie hasła konfiguracji systemu..................................................................................................................98

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu....................................................... 99

Czyszczenie hasła systemowego i hasła dostępu do ustawień systemu..................................................................... 99

Rodzdział 9: Rozwiązywanie problemów........................................................................................ 100

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.................................................................................100

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu.................................................. 100

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist.......................101

Wbudowany autotest (BIST)............................................................................................................................................ 101

(Wbudowany autotest płyty głównej) M-BIST......................................................................................................... 101

Logiczny wbudowany autotest (L-BIST)..................................................................................................................102

Wbudowany autotest wyświetlacza LCD (LCD-BIST)........................................................................................... 102

Systemowe lampki diagnostyczne...................................................................................................................................102

Przywracanie systemu operacyjnego..............................................................................................................................103

Resetowanie zegara czasu rzeczywistego (RTC).........................................................................................................104

Opcje nośników kopii zapasowych oraz odzyskiwania danych....................................................................................104

Wyłączanie i włączanie sieci..............................................................................................................................................104

Rozładowanie ładunków elektrostatycznych (wykonanie twardego resetu).............................................................104

Rodzdział 10: Uzyskiwanie pomocy ikontakt zfirmą Dell Technologies............................................. 106

Spis treści 5

Widoki komputera Dell 14 Plus 2 w 1 DB04250

Prawa strona

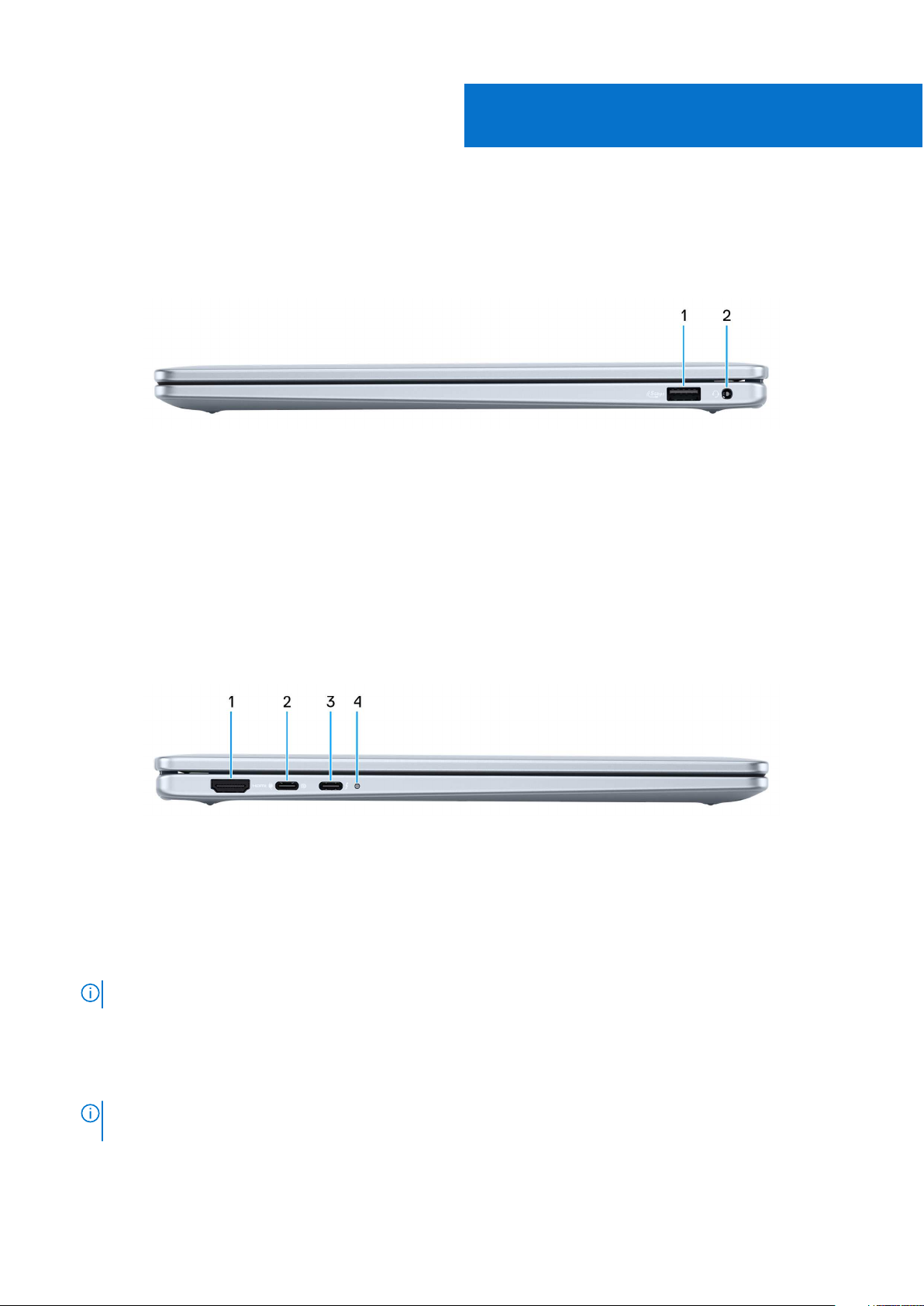

Rysunek 1. Rzut prawy

1. Port USB 3.2 pierwszej generacji
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do

5 Gb/s.

2. Jeden port zestawu słuchawkowego (hybrydowe złącze słuchawek i mikrofonu)
Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek imikrofonu).

1

Lewa strona

Rysunek 2. Widok zlewej strony

1. Port HDMI 2.1
Umożliwia podłączanie telewizora, zewnętrznego wyświetlacza lub innego urządzenia zwejściem HDMI. Zapewnia wyjście wideo

i audio.

2. Port USB-C 3.2 drugiej generacji zobsługą standardu DisplayPort 1.4ifunkcji Power Delivery
Obsługuje standard DisplayPort 1.4, a ponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.

UWAGA: Podłącz zasilacz USB Type-C do tego portu, aby naładować komputer.

3. Thunderbolt 4 zobsługą funkcji Power Delivery izłącza DisplayPort 2.1
Obsługuje standardy DisplayPort 2.1 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą

adaptera (dostępne osobno). Obsługuje szybkość transferu danych do 40Gb/s wstandardzie Thunderbolt 4.

UWAGA: Stację dokującą Dell można podłączyć do jednego zdwóch portów Thunderbolt 4. Więcej informacji można znaleźć

wzasobach bazy wiedzy w

6 Widoki komputera Dell 14 Plus 2 w 1 DB04250

witrynie Dell Support.

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

4. Lampka stanu baterii
Informuje o stanie naładowania baterii.

●

Ciągłe bursztynowe światło — bateria jest bliska rozładowania.

● Ciągłe białe światło — zasilacz jest podłączony do komputera, abateria się ładuje.

● Wyłączone — bateria jest całkowicie naładowana.

Wniektórych modelach komputera lampka zasilania istanu baterii służy również do diagnostyki systemu. Aby uzyskać więcej
informacji, zapoznaj się z sekcją Rozwiązywanie problemów w Instrukcji serwisowej.

Góra

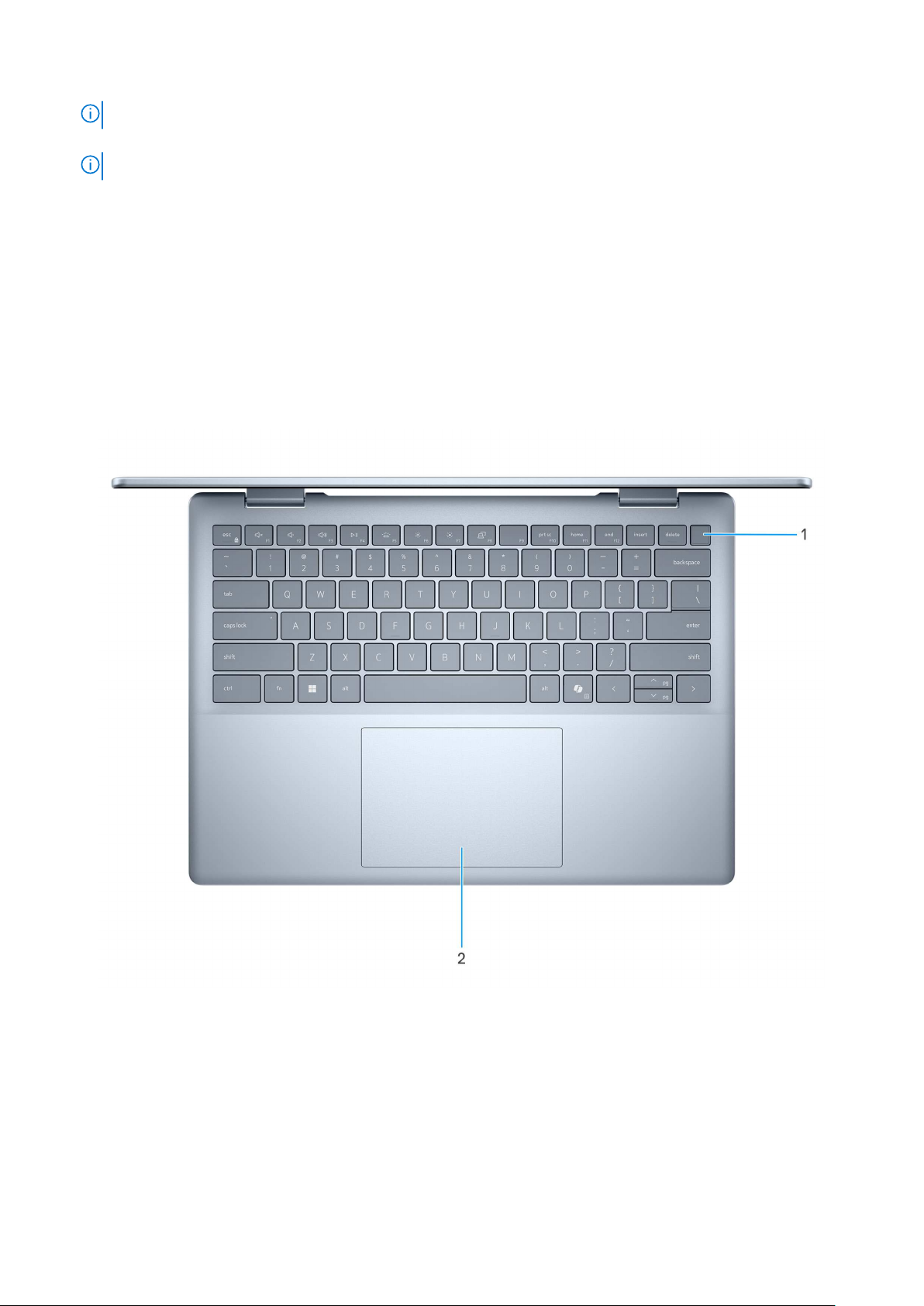

Rysunek 3. Widok zgóry

1. Przycisk zasilania zopcjonalnym czytnikiem linii papilarnych
Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.
Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer wstan uśpienia; naciśnij iprzytrzymaj przycisk

zasilania przez 10 sekund, aby wymusić wyłączenie komputera.
Jeśli przycisk zasilania jest wyposażony wczytnik linii papilarnych, połóż palec na przycisku zasilania iprzytrzymaj go, aby się

zalogować.

Widoki komputera Dell 14 Plus 2 w 1 DB04250 7

UWAGA: Kontrolka stanu zasilania na przycisku zasilania jest dostępna tylko wkomputerach bez czytnika linii papilarnych.

UWAGA: Zarejestruj swój odcisk palca jako hasło w ustawieniach systemu Windows.

2. Touchpad
Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij palcem, aby kliknąć lewym przyciskiem myszy i dotknij

dwoma palcami, aby kliknąć prawym przyciskiem myszy.

Przód

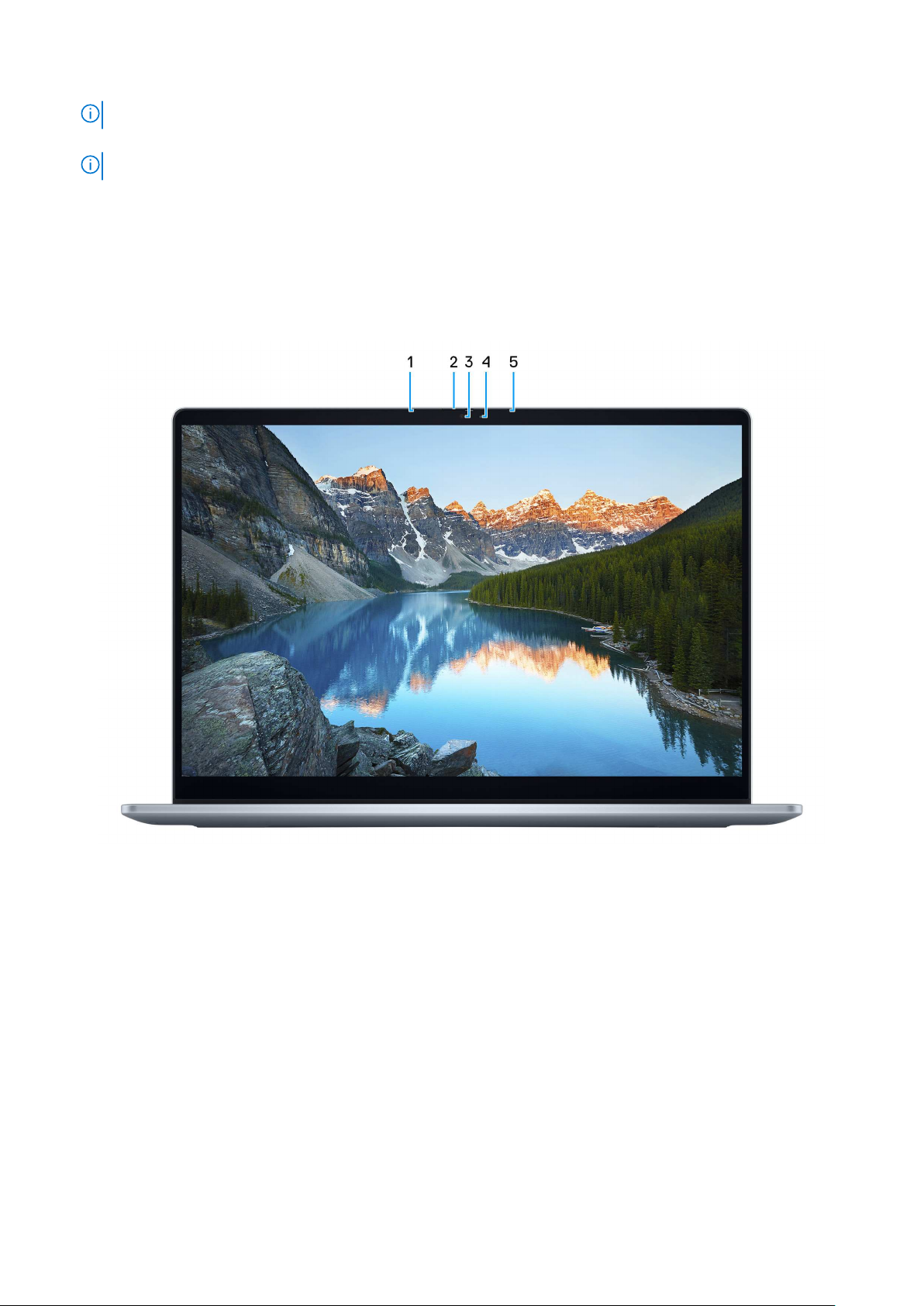

Rysunek 4. Widok zprzodu

1. Mikrofon lewy
Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Osłona kamery
Przesuń zasuwkę kamery wlewo, aby uzyskać dostęp do obiektywu kamery.

3. Kamera
Umożliwia prowadzenie czatów wideo, robienie zdjęć inagrywanie filmów.

4. Lampka stanu kamery
Świeci, gdy kamera jest w użyciu.

5. Mikrofon prawy
Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

8 Widoki komputera Dell 14 Plus 2 w 1 DB04250

Dół

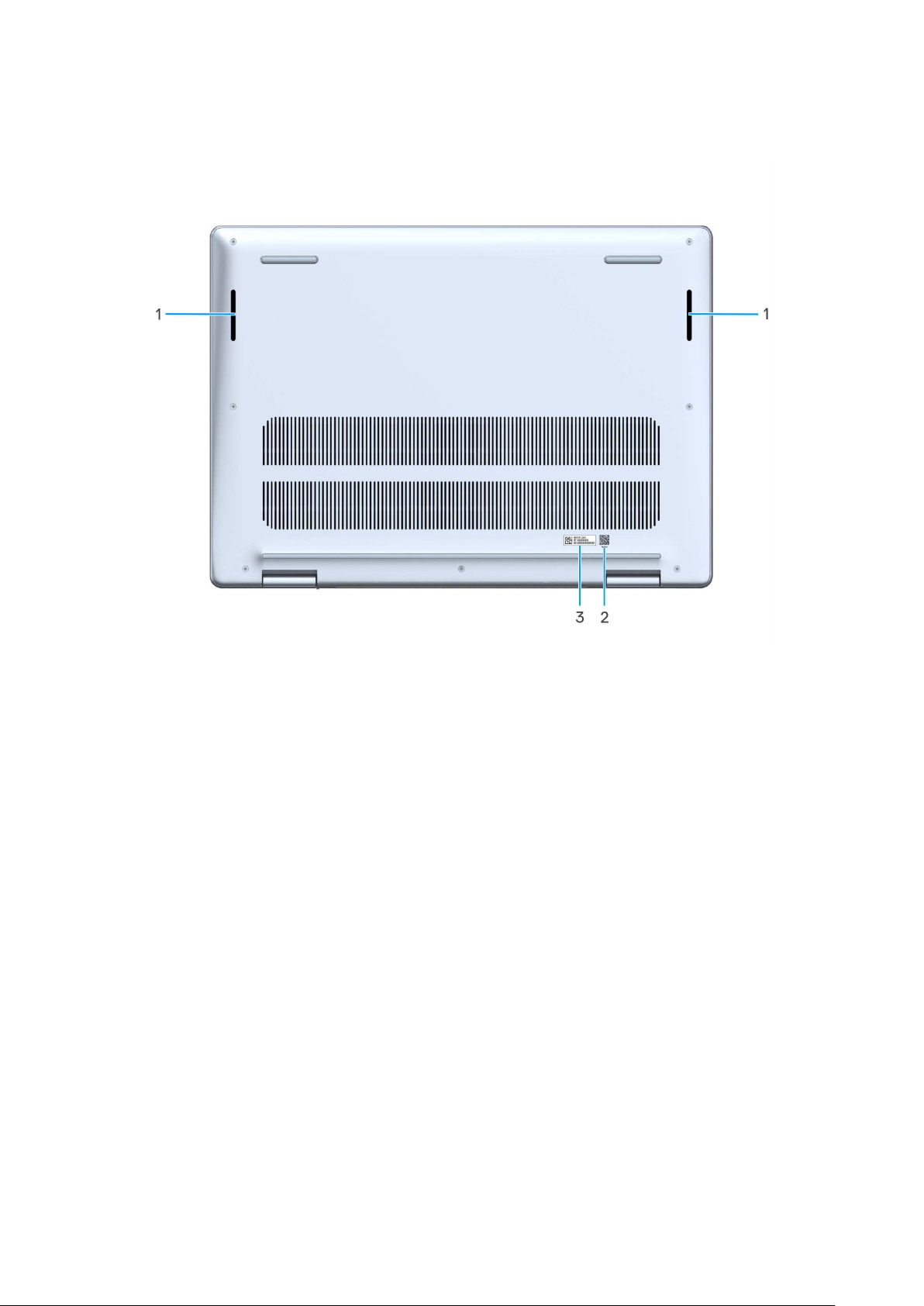

Rysunek 5. Widok zdołu

1. Głośniki
Posiada wyjście audio.

2. Kod QR MyDell
Aplikacja MyDell udostępnia skonsolidowane funkcje, które pomagają wpełni wykorzystać możliwości komputera. Inteligentne funkcje

optymalizacji oparte na sztucznej inteligencji automatycznie dostrajają komputer, aby zapewnić najlepszy dźwięk, obraz, żywotność
baterii iwydajność. Aplikacja MyDell działa inaczej wzależności od użytkownika, ponieważ oprogramowanie uczy się ireaguje na
sposób korzystania zkomputera.

3. Etykieta zkodem Service Tag
Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell

identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

Znajdowanie etykiety kodu Service Tag lub kodu obsługi ekspresowej komputera

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie
składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji. Kod obsługi ekspresowej to
numeryczna wersja kodu Service Tag.

Więcej informacji o tym, jak znaleźć kod Service Tag komputera, można znaleźć w Bazie wiedzy w witrynie pomocy technicznej firmy Dell.

Widoki komputera Dell 14 Plus 2 w 1 DB04250 9

Rysunek 6. Lokalizacja etykiety z kodem Service Tag / kodem obsługi ekspresowej

Tryby

Komputerów 2 w1 można używać wponiższych trybach.

10 Widoki komputera Dell 14 Plus 2 w 1 DB04250

Notebook

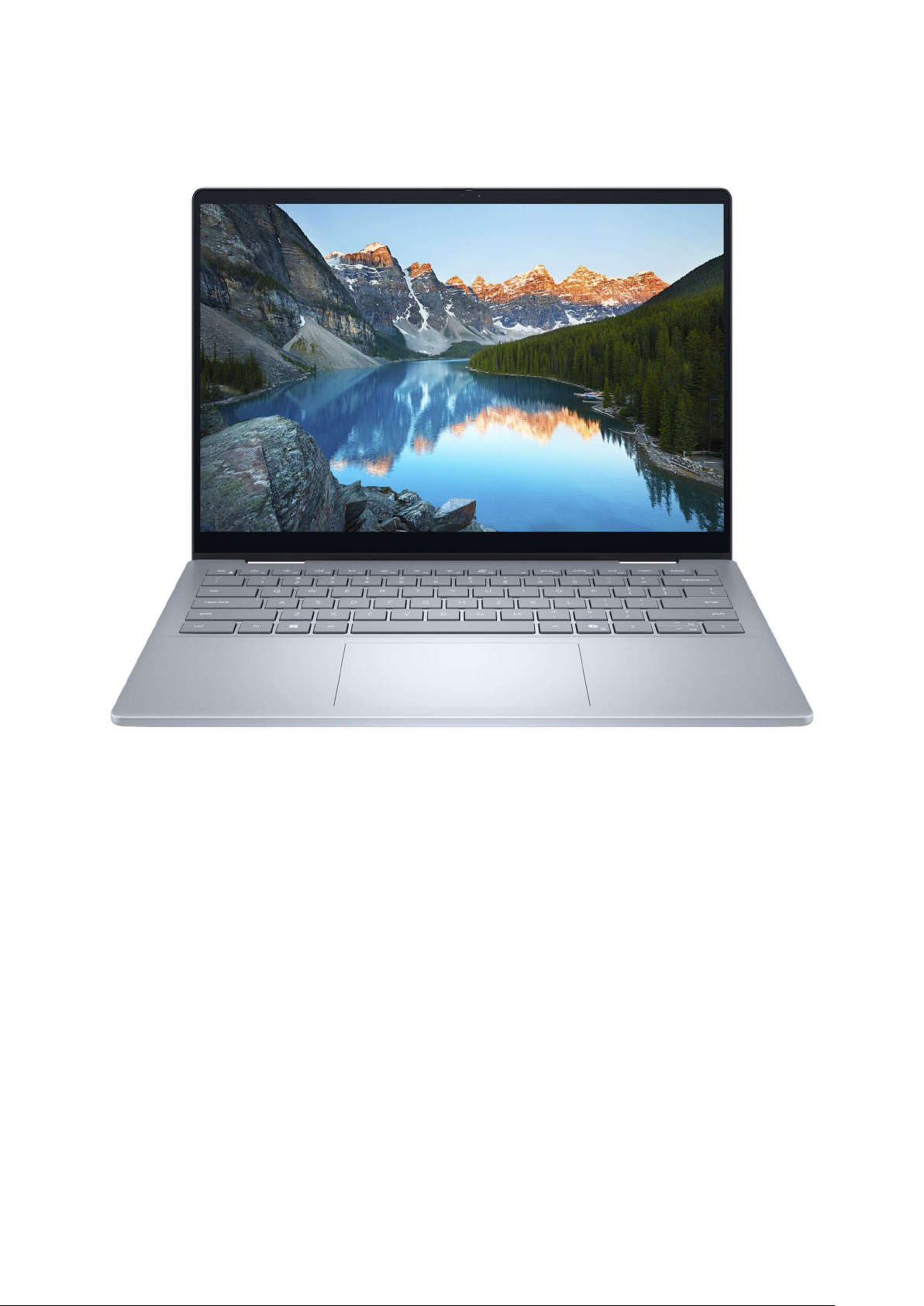

Rysunek 7. Ilustracja: tryb notebooka

Widoki komputera Dell 14 Plus 2 w 1 DB04250 11

Tablet

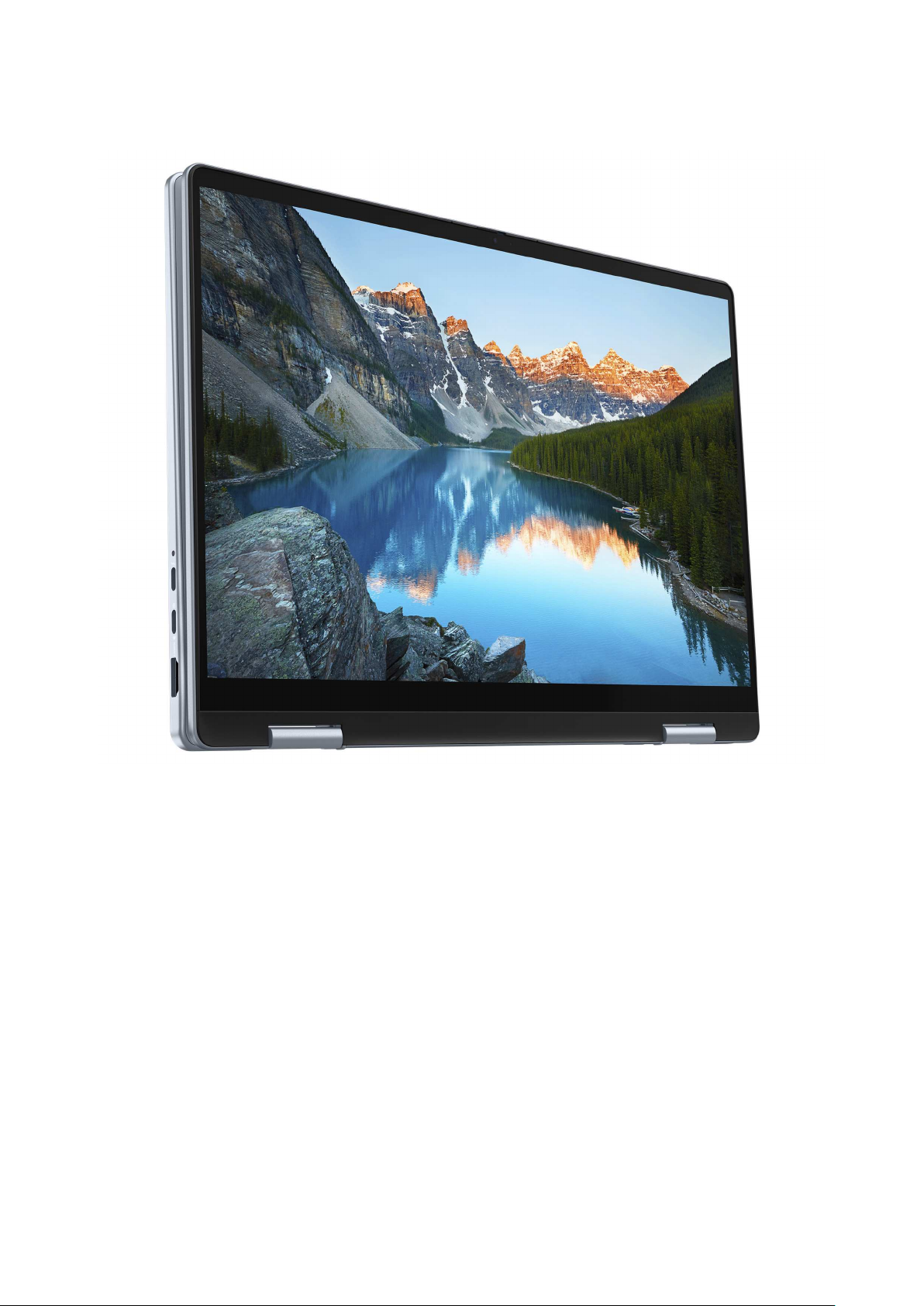

Rysunek 8. Ilustracja: tryb tabletu

12 Widoki komputera Dell 14 Plus 2 w 1 DB04250

Podstawka

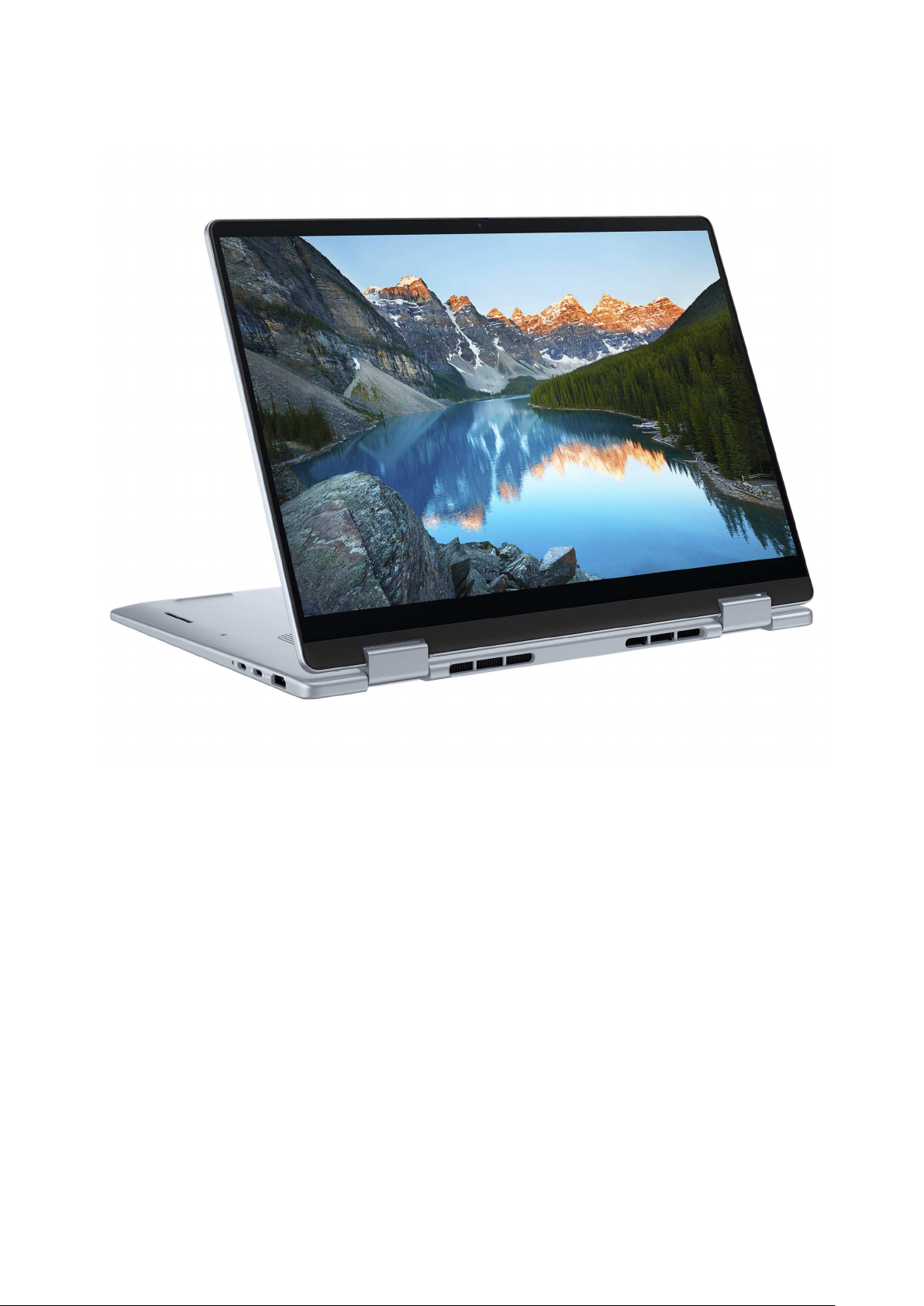

Rysunek 9. Ilustracja: tryb podstawki

Widoki komputera Dell 14 Plus 2 w 1 DB04250 13

Namiot

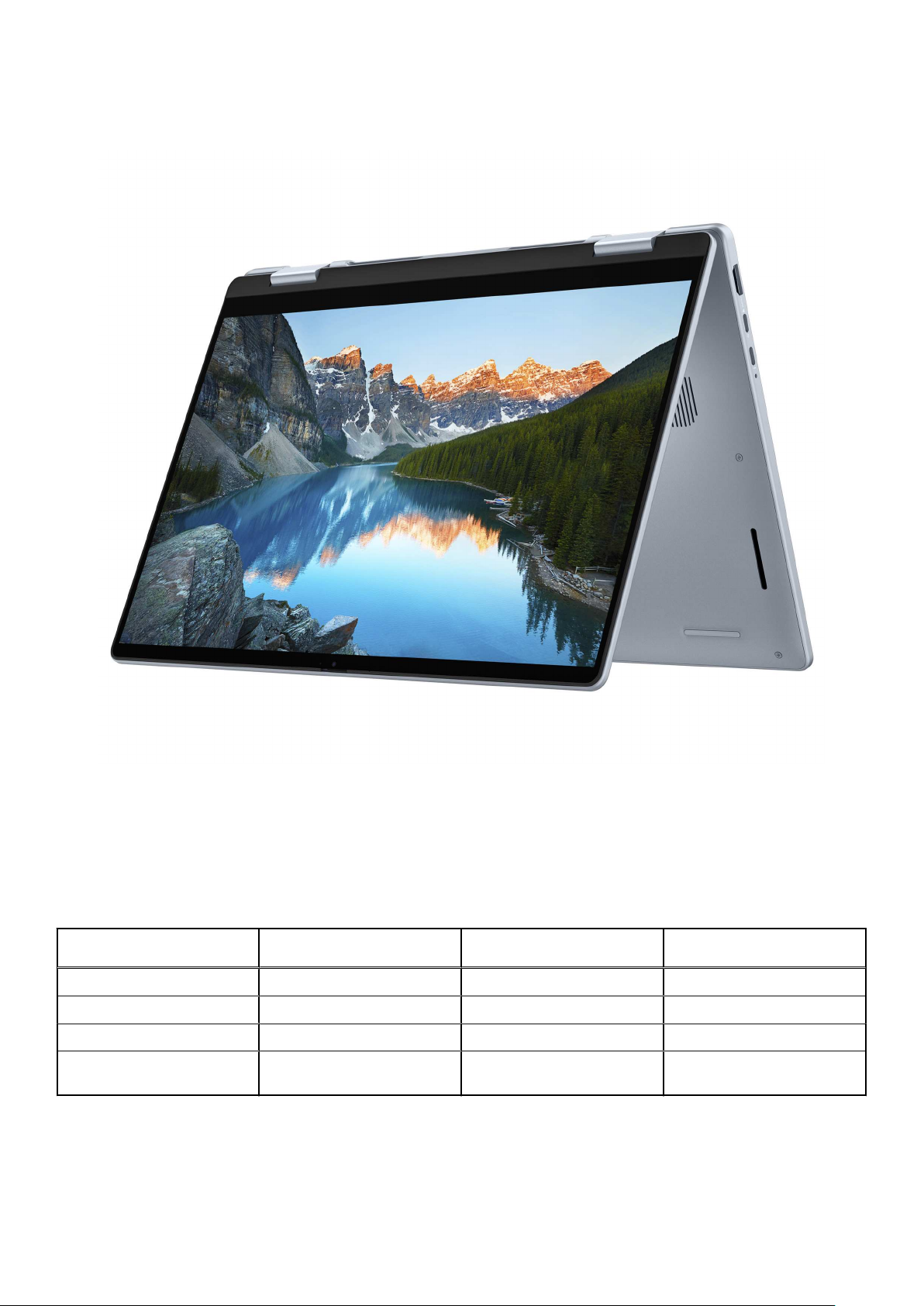

Rysunek 10. Ilustracja: tryb namiotu

Lampka stanu naładowania akumulatora

Wponiższej tabeli przedstawiono informacje owskaźniku naładowania istanu baterii komputera Dell 14 Plus 2 w 1 DB04250.

Tabela 1. Zachowanie wskaźnika LED naładowania istanu baterii

Źródło mocy Zachowanie lampki Stan zasilania systemu Poziom naładowania

Zasilacz sieciowy Nie świeci S0 lub S5 Całkowicie naładowany

Zasilacz sieciowy Ciągłe białe światło S0 lub S5 < Całkowicie naładowany

Bateria Nie świeci S0 lub S5 11–100%

Bateria Ciągłe bursztynowe światło

(590+/- 3 nm)

● S0 (włączony): komputer jest włączony.

● S4 (Hibernacja): komputer zużywa najmniej energii w stanie hibernacji, mniej niż w stanie włączenia lub wyłączenia. Komputer jest

prawie w stanie wyłączenia. Dane kontekstowe są zapisywane na urządzeniu pamięci masowej, dzięki czemu po włączeniu komputera
można wznowić pracę od miejsca, w którym została ona przerwana.

S0 lub S5 < 10%

akumulatora

14 Widoki komputera Dell 14 Plus 2 w 1 DB04250

● S5 (wyłączony): system jest wstanie zamknięcia.

Widoki komputera Dell 14 Plus 2 w 1 DB04250 15

Konfiguracja modelu Dell 14 Plus 2 w 1

DB04250

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

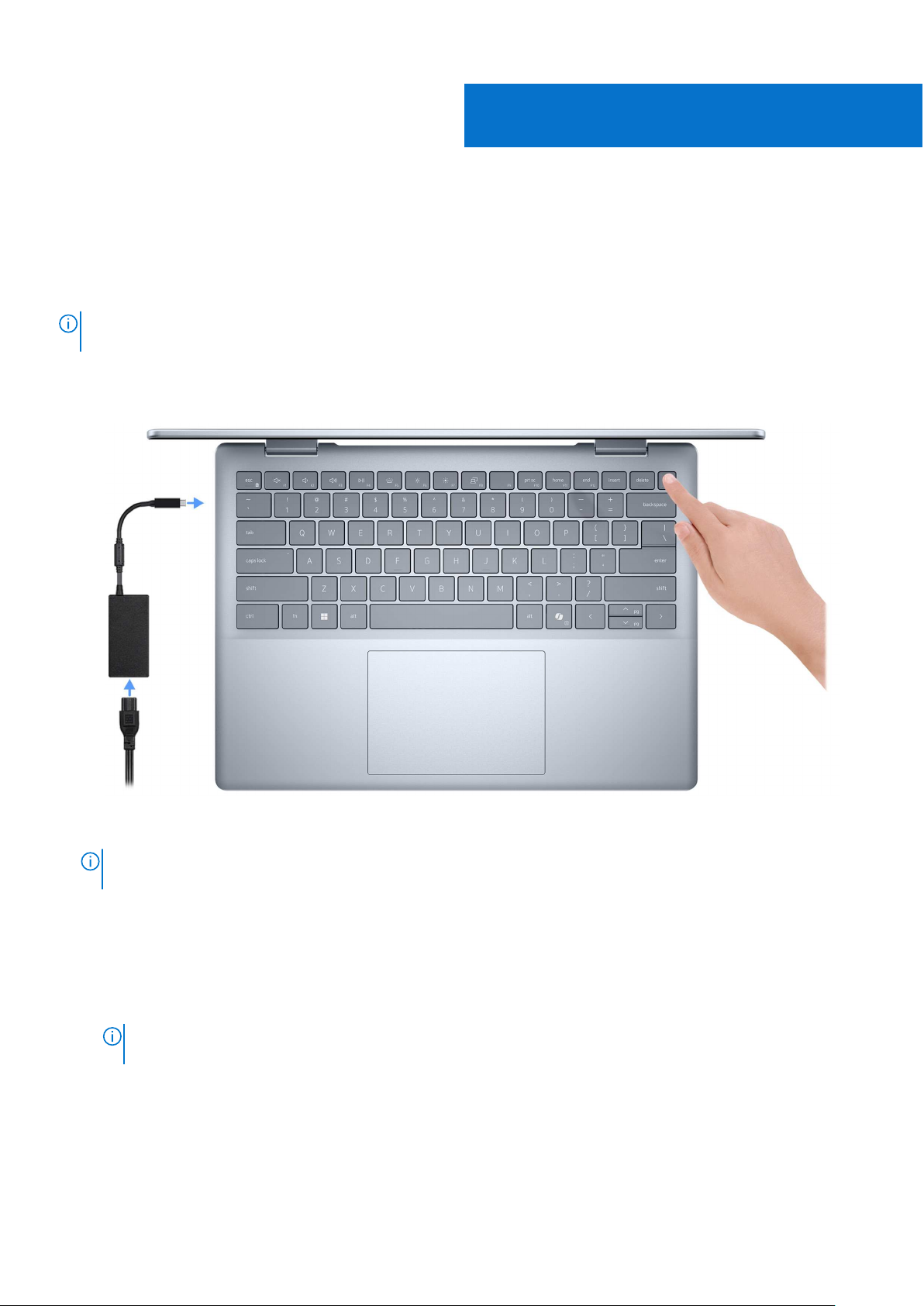

1. Podłącz zasilacz inaciśnij przycisk zasilania.

2

Rysunek 11. Podłącz zasilacz inaciśnij przycisk zasilania.

UWAGA: Wczasie transportu bateria może przejść wtryb oszczędzania energii, aby uniknąć rozładowania. Przy pierwszym

włączaniu komputera upewnij się, że jest do niego podłączony zasilacz.

2. Kończenie konfiguracji systemu operacyjnego.

System Windows:

Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell zaleca wykonanie następujących
czynności podczas konfigurowania:

● Połączenie zsiecią wcelu aktualizowania systemu Windows.

UWAGA: Jeśli nawiązujesz połączenie zzabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź hasło

dostępu do sieci.

● Jeśli masz połączenie zInternetem, zaloguj się na swoje konto Microsoft lub je utwórz. Jeśli nie masz połączenia zInternetem,

utwórz konto offline.

● Na ekranie Wsparcie iochrona wprowadź swoje dane kontaktowe.

3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.

16 Konfiguracja modelu Dell 14 Plus 2 w 1 DB04250

Tabela 2. Odszukaj aplikacje firmy Dell

Zasoby Opis

MyDell

Aplikacja MyDell udostępnia skonsolidowane funkcje, które pomagają wpełni wykorzystać możliwości
komputera. Inteligentne funkcje optymalizacji oparte na sztucznej inteligencji automatycznie dostrajają
komputer, aby zapewnić najlepszy dźwięk, obraz, żywotność baterii iwydajność. Aplikacja MyDell działa
inaczej wzależności od użytkownika, ponieważ oprogramowanie uczy się ireaguje na sposób korzystania
zkomputera.

● Applications

● Audio

● Zasilanie

● Kolory iwyświetlacz

● Wykrywanie obecności

● Sieć

Więcej informacji na temat korzystania zaplikacji MyDell można znaleźć wprzewodnikach po produktach
w

witrynie Dell Support.

Dell Product Registration

Zarejestruj swój komputer firmy Dell.

Dell Help & Support

Dostęp do pomocy iwsparcia dla komputera.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem ioprogramowaniem
wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą techniczną Dell. Rozwiązuje problemy
związane zwydajnością istabilizacją, zapobiega zagrożeniom bezpieczeństwa, monitoruje iwykrywa awarie
sprzętu. Aby uzyskać więcej informacji, zapoznaj się zprzewodnikiem użytkownika programu SupportAssist
for Home PCs na stronie Dell Support.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

Dell Command Update

Aktualizuje komputer poprawkami krytycznymi iinstaluje najnowsze sterowniki urządzeń po ich
udostępnieniu. Więcej informacji na temat korzystania zaplikacji Dell Update można znaleźć
wprzewodnikach po produktach idokumentach zlicencjami innych firm wwitrynie Dell Support.

Dell Digital Delivery

Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane wkomputerze.
Więcej informacji na temat korzystania zusługi Dell Digital Delivery można znaleźć wbazie wiedzy
wwitrynie Dell Support.

Konfiguracja modelu Dell 14 Plus 2 w 1 DB04250 17

Specyfikacje komputera Dell 14 Plus 2 w 1

DB04250

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokości, szerokości igłębokości) oraz wadze komputera Dell 14 Plus 2 w 1
DB04250.

Tabela 3. Wymiary iwaga

Opis Wartości

Wysokość:

Wysokość zprzodu 0,55” (14,00 mm)

Wysokość ztyłu 0,59” (14,95 mm)

Szerokość 12,36” (314 mm)

Głębokość 8,90” (226,15 mm)

3

Waga

UWAGA: Waga komputera zależy od zamówionej konfiguracji.

Masa minimalna 3,55 lb (1,61 kg)

Procesor

Tabela poniżej zawiera szczegółowe informacje oprocesorach obsługiwanych w komputerze Dell 14 Plus 2 w 1 DB04250.

Tabela 4. Procesor

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4

Typ procesora

Moc procesora

Liczba rdzeni procesora

Liczba wątków
procesora

Szybkość procesora

Pamięć podręczna
procesora

Intel Core Ultra 5 226V Intel Core Ultra 7 256V Intel Core Ultra 7 258V Intel Core Ultra 9 288V

17 W 17 W 17 W 30 W

8 8 8 8

8 8 8 8

Od 2,1 GHz do 4,5 GHz Od 2,2 GHz do 4,8 GHz Od 2,2 GHz do 4,8 GHz Od 3,3 GHz do 5,1 GHz

8 MB 12 MB 12 MB 12 MB

Zintegrowana karta
graficzna

18 Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250

Intel Arc Graphics Intel Arc Graphics Intel Arc Graphics Intel Arc Graphics

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego w komputerze Dell 14 Plus 2 w 1 DB04250.

Tabela 5. Chipset

Opis Wartości

Chipset

Procesor

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe

Zintegrowany wprocesorze

Intel Core Ultra 5/7/9

Dwukanałowa, 64-bitowa

32M+ 8M

Do wersji 4

System operacyjny

Komputer Dell 14 Plus 2 w 1 DB04250 obsługuje następujące systemy operacyjne:

● Windows 11 Home

● Windows 11 Pro

● Windows 11 Pro, National Education

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci komputera Dell 14 Plus 2 w 1 DB04250.

Tabela 6. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Obsługiwane konfiguracje pamięci

Pamięć w pakiecie

LPDDR5x

8533 MT/s

32 GB

16 GB

● 16 GB, 2 × 8 GB, pamięć w pakiecie, LPDDR5x, 8533 MT/s,
pamięć dwukanałowa

● 32 GB, 2 × 16 GB, pamięć w pakiecie, LPDDR5x, 8533 MT/s,
pamięć dwukanałowa

Zewnętrzne porty i gniazda

Poniższa tabela zawiera listę portów i gniazd zewnętrznych komputera Dell 14 Plus 2 w 1 DB04250.

Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250 19

Tabela 7. Zewnętrzne porty i gniazda

Opis Wartości

Porty USB

Port audio

Porty wideo

Czytnik kart pamięci

Port zasilacza

Gniazdo kabla zabezpieczającego

Jeden port USB 3.2 pierwszej generacji (5 Gb/s)

Jedno gniazdo zestawu słuchawkowego (słuchawek imikrofonu)

● Jeden port Thunderbolt 4 (40 Gb/s) zobsługą funkcji Power
Delivery istandardu DisplayPort 2.1

● Jeden port USB Type-C 3.2 drugiej generacji (10 Gb/s)
zobsługą funkcji Power Delivery istandardu DisplayPort 1.4

● Jeden port HDMI 2.1

Nieobsługiwane

Obsługiwane przez port Thunderbolt i USB Type-C

Nieobsługiwane

Gniazda wewnętrzne

Poniższa tabela zawiera listę wewnętrznych gniazd komputera Dell 14 Plus 2 w 1 DB04250.

Tabela 8. Gniazda wewnętrzne

Opis Wartości

M.2

● Jedno gniazdo M.2 2230 na hybrydową kartę Wi-Fi i Bluetooth

● Jedno gniazdo M.2 2230 na dysk SSD

UWAGA: Aby dowiedzieć się więcej na temat cech różnych

typów kart M.2, przeszukaj bazę wiedzy w witrynie Dell

Support.

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Dell 14 Plus 2 w 1
DB04250.

Tabela 9. Specyfikacje modułu sieci bezprzewodowej

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Intel 7 BE201

5760 Mb/s

2,40 GHz / 5 GHz / 6 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

● Wi-Fi 7 (Wi-Fi 802.11be)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

20 Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250

Tabela 9. Specyfikacje modułu sieci bezprzewodowej(cd.)

Opis Wartości

Karta sieci bezprzewodowej Bluetooth

Bluetooth 5.4

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Dell 14 Plus 2 w 1 DB04250.

Tabela 10. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Realtek ALC3329

Obsługiwane

Sound Wire Audio

Jeden port zestawu słuchawkowego (hybrydowe złącze słuchawek
i mikrofonu)

2

Obsługiwane (koder-dekoder audio zintegrowany)

Skróty klawiaturowe

Moc głośników:

Średnia

Szczytowa

Mikrofon

2 W

2,5 W

Cyfrowe mikrofony macierzowe wzestawie kamery

Pamięć masowa

W tej sekcji przedstawiono opcje pamięci masowej komputera Dell 14 Plus 2 w 1 DB04250.
Komputer Dell 14 Plus 2 w 1 DB04250 obsługuje jedną znastępujących konfiguracji pamięci masowej:

● Jeden dysk SSD M.2 2230
Podstawowy dysk twardy komputera <Inspiron 5563> różni się w zależności od konfiguracji pamięci masowej. Wprzypadku komputerów:

Tabela 11. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230 Class 25 TLC PCIe Gen4 NVMe 512 GB / 1 TB / 2 TB

Dysk SSD M.2 2230 Class 35 TLC PCIe Gen4 NVMe 1 TB

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera Dell 14 Plus 2 w 1 DB04250.

Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250 21

Tabela 12. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Rozmiar klawiatury

Skróty klawiaturowe

Podświetlana klawiatura Copilot z czytnikiem linii papilarnych

QWERTY

● Arabska, angielska (międzynarodowa), angielska (USA),
kanadyjska dwujęzyczna (MUI), grecka, hebrajska: 79 klawiszy

● Belgijska, bułgarska, angielska (brytyjska), francuska
(europejska), niemiecka, węgierska, włoska, skandynawska
(MUI), hiszpańska (kastylijska), szwajcarska europejska (MUI),
turecka: 80 klawiszy

● Brazylia: 81 klawisze

● Japońska: 83 klawisze

X=19,05mm
Y=18,05mm

Na niektórych klawiszach klawiatury umieszczone są dwa symbole.
Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić
znak alternatywny, naciśnij klawisz Shift iżądany klawisz.
Aby wykonać dodatkową funkcję, naciśnij klawisz Fn iklawisz
odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–

F12) można zdefiniować, zmieniając ustawienie Zachowanie
klawiszy funkcyjnych wprogramie konfiguracji systemu

BIOS.

UWAGA: Jeśli funkcja Copilot systemu Windows nie

jest dostępna na komputerze, klawisz Copilot uruchamia
wyszukiwanie systemu Windows. Więcej informacji na temat
funkcji Copilot w systemie Windows można znaleźć w bazie
wiedzy na stronie Dell Support.

Skróty klawiaturowe w modelu Dell 14 Plus 2 w 1 DB04250

UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

skrótów są takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych znaków
lub wykonywania dodatkowych funkcji. Symbol przedstawiony wdolnej części klawisza odnosi się do znaku wpisywanego przez naciśnięcie
klawisza. Jeśli naciśniesz klawisz wraz zklawiszem Shift, wpisany zostanie symbol przedstawiony wgórnej części klawisza. Na przykład,
jeśli naciśniesz 2, zostanie wpisana cyfra 2; jeśli naciśniesz Shift + 2, zostanie wpisany symbol @.

Wgórnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, oczym informują ikony wich
dolnej części. Naciśnij przycisk funkcyjny, aby włączyć zadanie reprezentowane przez ikonę. Na przykład naciśnięcie klawisza F1 powoduje
wyciszenie dźwięku (patrz tabela poniżej).

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne waplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze Fn + Esc.
Aby później wywołać funkcje sterowania multimediami, można nacisnąć klawisz Fn iodpowiedni klawisz funkcyjny. Na przykład kombinacja
klawiszy Fn + F1 umożliwia wyciszenie dźwięku.

UWAGA: Można też zdefiniować podstawowe działanie klawiszy funkcyjnych (F1–F12), zmieniając ustawienie Zachowanie klawiszy

funkcyjnych wprogramie konfiguracji BIOS.

Tabela 13. Podstawowe zachowanie klawisza funkcyjnego

Klawisz funkcyjny Działanie podstawowe

F1 Wyciszanie lub włączanie dźwięku

22 Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250

Tabela 13. Podstawowe zachowanie klawisza funkcyjnego(cd.)

Klawisz funkcyjny Działanie podstawowe

F2 Zmniejszenie głośności

F3 Zwiększenie głośności

F4 Odtwarzanie lub wstrzymanie odtwarzania

F5 Oświetlenie/podświetlenie klawiatury

F6 Zmniejszenie jasności

F7 Zwiększenie jasności

F8 Przełączenie na wyświetlacz zewnętrzny

F10 Print Screen

F11 Początek

F12 Koniec

Klawisza Fn używa się też zwybranymi klawiszami na klawiaturze, aby wywołać inne dodatkowe funkcje.

Tabela 14. Działanie dodatkowe

Klawisz funkcyjny Działanie dodatkowe

Fn + F1 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F1

Fn + F2 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F2

Fn + F3 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F3

Fn + F4 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F4

Fn + F5 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F5

Fn + F6 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F6

Fn + F7 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F6

Fn + F8 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F8

Fn + F10 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F10

Fn + F11 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F11

Fn + F12 Domyślne zachowanie systemu operacyjnego lub aplikacji po

naciśnięciu klawisza F12

Fn + Esc Przełączanie blokady klawisza Fn

Fn + S Przełączanie funkcji Scroll Lock

Fn + B Klawisz Pause/Break

Fn + R Klawisz System Request

Fn + P Filtr prywatyzujący

Fn + Copilot Otwarcie menu aplikacji

Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250 23

Tabela 14. Działanie dodatkowe(cd.)

Klawisz funkcyjny Działanie dodatkowe

Fn + spacja Otwieranie menu emotikonów

Fn + T Przełączanie trybu ultrawydajności

Fn + strzałka wlewo Początek

Fn + strzałka wprawo Koniec

Kamera

Wponiższej tabeli przedstawiono specyfikacje kamery komputera Dell 14 Plus 2 w 1 DB04250.

Tabela 15. Specyfikacje kamery

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Zdjęcia

Wideo

Kąt widzenia

Jedna

FHD RGB

Kamera przednia

Technologia czujnika CMOS

2,07 megapiksela

1920 x 1080 (FHD) przy 30 kl./s

82,2 stopnie

Touchpad

W poniższej tabeli przedstawiono specyfikacje touchpada komputera Dell 14 Plus 2 w 1 DB04250.

Tabela 16. Specyfikacje touchpada

Opis Wartości

Rozdzielczość touchpada

>>>300 dpi

Wymiary touchpada

W poziomie

Wpionie

Gesty na touchpadzie Więcej informacji na temat gestów touchpada wsystemie Windows

115 mm (4,52”)

80 mm (3,14”)

można znaleźć w artykule z bazy wiedzy Microsoft w

pomocy firmy Microsoft.

witrynie

Zasilacz

Wtabeli poniżej przedstawiono specyfikacje zasilacza komputera Dell 14 Plus 2 w 1 DB04250.

24 Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250

Tabela 17. Specyfikacje zasilacza

Opis Wartości

Typ

Napięcie wejściowe prąd przemienny 100-240 V

Częstotliwość wejściowa

Prąd wejściowy

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie wyjściowe

Zakres temperatur:

Podczas pracy

Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

Zasilacz sieciowy 65 Wze złączem USB Type-C

50 Hz–60 Hz

1,70 A

● 3 A

● 3,25 A

● 20 V / 3,25 A(pobór ciągły)

● 15 V / 3 A(pobór ciągły)

● 9 V / 3 A(pobór ciągły)

● 5 V / 3 A(pobór ciągły)

0°C do 40°C (32°F do 104°F)

-40°C do 70°C (-40°F do 158°F)

Wymagania dotyczące zasilacza Dell 14 Plus 2 w 1 DB04250

UWAGA: Jeśli nie kupiono zalecanego zasilacza firmy Dell, należy upewnić się, że używany zasilacz spełnia poniższe wymagania.

Poniższa tabela zawiera listę wymagań względem zasilaczy dla Dell 14 Plus 2 w 1 DB04250.

Tabela 18. Wymagania zasilacza

Opis Wartość

Moc zasilacza wymagana do osiągnięcia optymalnej wydajności 65 W

Moc, przy której komputer ładuje się wolniej

UWAGA: Może pojawić się komunikat ostrzegawczy informujący

okorzystaniu zzasilacza oniższej mocy imniejszej szybkości
ładowania.

Minimalna moc zasilacza wymagana do działania komputera
iładowania baterii

UWAGA: Pojawia się komunikat ostrzegawczy informujący

okorzystaniu zzasilacza oniższej mocy imniejszej szybkości
ładowania.

Szybkie ładowanie za pomocą funkcji USB Power Delivery (PD) Obsługiwane

Tryb ExpressCharge Obsługiwane

Mniej niż 65W

27 W

UWAGA: Aby ta funkcja działała, komputer z baterią 64Wh

musi być podłączony do zasilacza 65W.

UWAGA: Tryb ExpressCharge musi być także włączony

na ekranie konfiguracji systemu BIOS. Wybierz kolejno

Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250 25

Tabela 18. Wymagania zasilacza(cd.)

Opis Wartość

opcje Zasilanie > Konfiguracja baterii > ExpressCharge,
a następnie naciśnij klawisz Enter.

Bateria

Wponiższej tabeli przedstawiono specyfikacje baterii komputera Dell 14 Plus 2 w 1 DB04250.

Tabela 19. Specyfikacje baterii

Opis Opcja 1

Rodzaj baterii

Napięcie baterii 15,20 V (prąd stały)

Waga baterii (maks.) 0,26 kg (0,57 lb)

Wymiary baterii:

Wysokość 5,75 mm (0,22”)

Szerokość 271,90 mm (10,66”)

Głębokość 82 mm (3,22”)

Zakres temperatur:

Podczas pracy

Pamięć masowa

Czas pracy baterii Zależy od warunków pracy; w pewnych warunkach wysokiego

Czas ładowania baterii (przybliżony)

UWAGA: Sterowanie czasem ładowania, godziną jego

rozpoczęcia i zakończenia itd. za pomocą aplikacji Dell Power
Manager. Więcej informacji na temat programu Dell Power
Manager można znaleźć wbazie wiedzy wwitrynie Dell

Support.

4-ogniwowa bateria litowo-jonowa, 64 Wh, ExpressCharge,
ExpressCharge Boost

● Ładowanie: 0°C do 45°C (32°F do 113°F)

● Rozładowanie: 0°C do 70°C (32°F do 158°F)

-20°C do 60°C (od-4°F do 140°F)

zużycia energii może być znacznie skrócony.

ExpressCharge: 2 godziny
Standardowe ładowanie: 3 godziny (gdy komputer jest wyłączony)

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia

energii. Jeśli bateria jest rozładowana, podłącz zasilacz, włącz komputer, anastępnie uruchom komputer ponownie, aby
zmniejszyć zużycie energii.

Wymagania dotyczące zasilania (dotyczy komputerów wyposażonych
wbaterię 4-ogniwową 64Wh)

UWAGA: Informacje zawarte w tej sekcji dotyczą krajów Unii Europejskiej (UE).

26 Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250

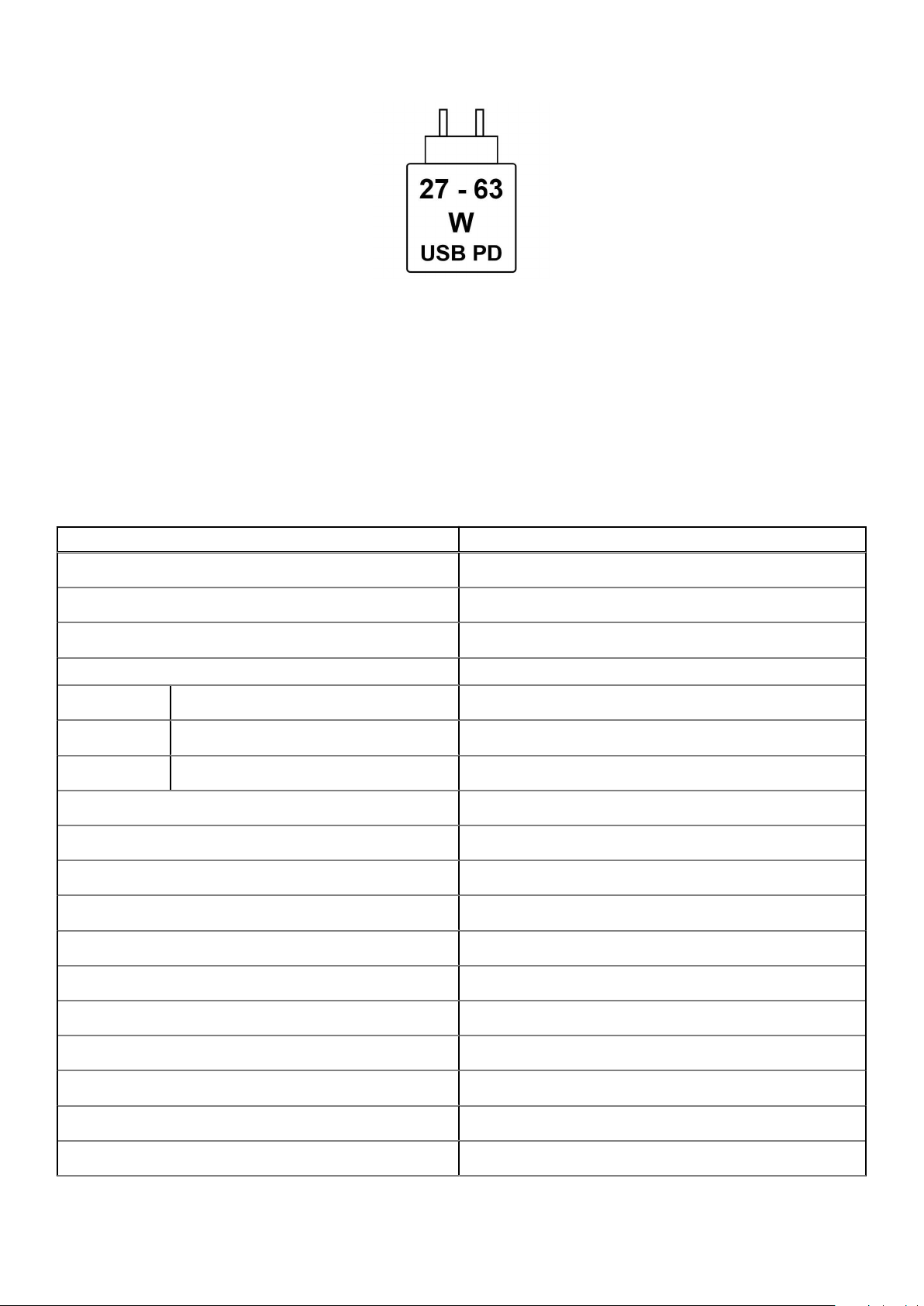

Rysunek 12. Piktogram dla baterii 64 Wh

Zasilanie dostarczane przez ładowarkę musi znajdować się wzakresie od wartości minimalnej 27 watów wymaganej przez urządzenie
radiowe po wartość maksymalną 64 watów zapewniającą ładowanie z maksymalną szybkością.

Ten komputer obsługuje szybkie ładowanie USB Power Delivery (PD).

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Dell 14 Plus 2 w 1 DB04250.

Tabela 20. Specyfikacje: wyświetlacz

Opis Wartości

Typ wyświetlacza

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar aktywny):

Wysokość

Szerokość

Przekątna

Rozdzielczość macierzysta panelu wyświetlacza

Luminancja (typowa)

Liczba megapikseli

Gama barw

Liczba pikseli na cal (PPI)

Współczynnik kontrastu (minimalny)

Czas reakcji (maksymalny)

Full High Definition Plus (FHD+)

Tak

Szeroki kąt widzenia (WVA/IPS)

301,59 mm (11,87”)

188,50 mm (7,42”)

355,65 mm (14,00”)

1920x1200

300 nitów

2,3

45% NTSC

162

600:1

35 ms

Częstotliwość odświeżania

Kąt widzenia wpoziomie

Kąt widzenia wpionie

Rozstaw pikseli

60 Hz

+/- 85 stopni

+/- 85 stopni

0,15mm

Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250 27

Tabela 20. Specyfikacje: wyświetlacz(cd.)

Opis Wartości

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy błyszczące wykończenie

3,68 W

Błyszczące

Czytnik linii papilarnych

W poniższej tabeli przedstawiono dane techniczne czytnika linii papilarnych komputera Dell 14 Plus 2 w 1 DB04250.

UWAGA: Czytnik linii papilarnych znajduje się na przycisku zasilania.

Tabela 21. Specyfikacje czytnika linii papilarnych

Opis Wartości

Technologia czujnika

Rozdzielczość czujnika

Rozmiar czujnika wpikselach

Pojemnościowy

500 DPI

108 mm x 88 mm

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Dell 14 Plus 2 w 1
DB04250.

Tabela 22. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Intel Arc Graphics Współużytkowana pamięć systemowa Intel Core Ultra 5/7/9

Obsługa wyświetlaczy zewnętrznych

Tabela poniżej zawiera matrycę zgodności dotyczącą obsługi wyświetlaczy zewnętrznych przez komputer Dell 14 Plus 2 w 1 DB04250.

Tabela 23. Obsługa wyświetlaczy zewnętrznych

Karta graficzna Wyświetlacze zewnętrzne obsługiwane

przy włączonym wyświetlaczu
notebooka

iGPU 2 3

Wyświetlacze zewnętrzne obsługiwane
przy wyłączonym wyświetlaczu
notebooka

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Dell 14 Plus 2 w 1 DB04250.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 24. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

28 Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250

0°C do 40°C (32°F do 104°F) -40°C do 65°C (od-40°F do 149°F)

Tabela 24. Środowisko pracy komputera(cd.)

Opis Podczas pracy Pamięć masowa

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

*

90% (bez kondensacji) 90% (bez kondensacji)

0,66 GRMS Niedostępna

140 G† Niedostępna

Niedostępna Niedostępna

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy w witrynie Dell Support.

ComfortView

PRZESTROGA: Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do

długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego,
zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub
uszkodzenie wzroku.

Technologia oprogramowania Dell ComfortView zmniejsza poziom emisji szkodliwego światła niebieskiego, aby długotrwałe patrzenie na
monitor było mniej męczące.

Tryb ComfortView można włączyć iskonfigurować za pomocą aplikacji Dell CinemaColor.
Tryb ComfortView jest zgodny zwymogami TÜV Rheinland wzakresie niskiego poziomu światła niebieskiego.
Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

● Rób dłuższe przerwy — 20 minut co dwie godziny.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).

Dell Optimizer

Dell Optimizer to aplikacja oparta na sztucznej inteligencji, która umożliwia dostosowanie ustawień komputera w zakresie zasilania, baterii
i nie tylko.

W przypadku Dell 14 Plus 2 w 1 DB04250 z aplikacją Dell Optimizer możesz:

● Wydłuż żywotność baterii komputera dzięki inteligentnemu przedłużaczowi baterii i dynamicznemu ładowaniu.

● Dostosuj wydajność, zużycie energii, chłodzenie i hałas wentylatora za pomocą wybieralnych trybów termicznych.

● Uzyskaj dostęp do swojego komputera i zabezpiecz go w zależności od Twojej fizycznej obecności.

● Pobierz i zrealizuj aplikacje zakupione wraz z komputerem.

Aby uzyskać więcej informacji na temat konfigurowania iużywania tych funkcji, zapoznaj się zpodręcznikiem użytkownika programu Dell
Optimizer dostępnym w

witrynie Dell Support.

Specyfikacje komputera Dell 14 Plus 2 w 1 DB04250 29

4

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się
zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: przed przystąpieniem do pracy wewnątrz komputera należy zapoznać się z informacjami dotyczącymi

bezpieczeństwa dostarczonymi z komputerem. Więcej informacji na temat najlepszych praktyk w zakresie
bezpieczeństwa można znaleźć na

PRZESTROGA: Przed otwarciem pokrywy lub paneli komputera należy odłączyć go od wszystkich źródeł zasilania. Po

zakończeniu prac wewnątrz komputera należy przymocować wszystkie pokrywy, panele i śruby przed podłączeniem go
do gniazdka elektrycznego.

OSTRZEŻENIE: aby uniknąć uszkodzenia komputera, dopilnuj, aby powierzchnia robocza była płaska, sucha i czysta.

OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów inaprawy, które zespół

pomocy technicznej firmy Dell autoryzował lub októre poprosił. Uszkodzenia wynikające znapraw serwisowych
nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się zinstrukcjami dotyczącymi
bezpieczeństwa dostarczonymi zproduktem lub dostępnymi na

z przepisami

.

stronie głównej firmy Dell dotyczącej zgodności z przepisami.

stronie głównej firmy Dell dotyczącej zgodności

OSTRZEŻENIE: Przed dotknięciem jakiegokolwiek elementu wewnątrz komputera należy się uziemić, dotykając

niemalowanego metalu, np. metalu z tyłu komputera. W trakcie pracy należy od czasu do czasu dotykać niemalowanej
metalowej powierzchni, aby rozproszyć ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komponentów i kart, należy chwytać je za krawędzie i unikać dotykania pinów

i styków.

OSTRZEŻENIE: Podczas odłączania kabla należy ciągnąć za złącze lub za uchwyt, a nie za sam kabel. Niektóre kable mają

złącza z zatrzaskami lub śruby skrzydełkowe, które przed odłączeniem kabla należy odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków złączy. Podczas podłączania kabli należy się upewnić, że złącze
kabla jest prawidłowo ustawione i wyrównane z portem.

OSTRZEŻENIE: Naciśnij i wysuń dowolną zainstalowaną kartę z czytnika kart pamięci.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie

należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

Przed przystąpieniem do serwisowania komputera

Kroki

1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. Wsystemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, zapoznaj się zinstrukcjami odpowiednimi dla tego systemu.

3. Wyłącz wszystkie podłączone urządzenia peryferyjne.

4. Odłącz komputer od źródła zasilania.

5. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

30 Serwisowanie komputera

6. Wyjmij zkomputera wszystkie karty pamięci inapędy optyczne.

7. Aby wyczyścić otwory wentylacyjne, użyj miękkiej szczotki i poruszaj się w pionie.

UWAGA: Nie zdejmuj pokrywy dolnej ani nie używaj dmuchawy do czyszczenia otworów wentylacyjnych.

8. Aktywuj tryb serwisowy.

Tryb serwisowy

Tryb serwisowy służy do odłączania zasilania bez odłączania kabla baterii od płyty głównej przed przeprowadzeniem naprawy
komputera.

OSTRZEŻENIE: Jeśli nie można włączyć komputera wcelu przełączenia go wtryb serwisowy, należy odłączyć kabel

baterii. Aby odłączyć kabel baterii, wykonaj czynności opisane wsekcji Wymontowywanie baterii.

UWAGA: Upewnij się, że komputer jest wyłączony, azasilacz odłączony.

a. Naciśnij iprzytrzymaj klawisz B i przycisk zasilania przez 3 sekundy, aż na ekranie pojawi się logo Dell.
b. Naciśnij dowolny klawisz, aby kontynuować.
c. Jeśli zasilacz nie został odłączony, na ekranie pojawi się komunikat, że należy go odłączyć. Odłącz zasilacz, anastępnie naciśnij

dowolny klawisz, aby kontynuować przejście w tryb serwisowy. Procedura trybu serwisowego automatycznie pomija kolejny krok,
jeśli etykieta właściciela komputera nie została wcześniej skonfigurowana przez użytkownika.

d. Po wyświetleniu na ekranie komunikatu o gotowości naciśnij dowolny klawisz, aby kontynuować. Komputer wyemituje trzy krótkie

sygnały dźwiękowe inatychmiast się wyłączy.
Komputer wyłączy się i przejdzie w tryb serwisowy.

Zalecenia dotyczące bezpieczeństwa

Sekcja ta zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed zastosowaniem się do instrukcji
demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy
zastosować następujące środki ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe i urządzenia peryferyjne.

● Podczas pracy wewnątrz dowolnego notebooka korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu podzespołu zkomputera umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty

głównej.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem tylnej pokrywy. Urządzenia
wyposażone wfunkcję stanu gotowości są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie
uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne
zaawansowane funkcje zarządzania energią.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego.
Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on
podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Upewnij się, że opaska na nadgarstek jest dobrze zamocowana
i ma kontakt ze skórą. Zdejmij biżuterię, zegarki, bransoletki lub pierścionki przed uziemieniem siebie isprzętu.

Serwisowanie komputera 31

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych
elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią uszkodzić
obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze względu na
rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi staje się
coraz poważniejszym problemem.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być
moduł pamięci, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo
zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł pamięci odebrał
wyładowanie elektrostatyczne, ale ścieżki zostały tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych
zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować:
pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Sporadyczne awarie, które zwane są również awariami ukrytymi, są trudne do wykrycia iusunięcia.
Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają odpowiedniej
ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia
wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem.
Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed rozpakowaniem opakowania antystatycznego należy założyć antystatyczną
opaskę na nadgarstek, aby rozładować ładunki elektrostatyczne ze swojego ciała. Więcej informacji na temat opaski na nadgarstek
i testowania opasek ESD można znaleźć w sekcji

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Elementy zestawu serwisowego ESD.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

OSTRZEŻENIE: Należy trzymać urządzenia wrażliwe na wyładowania elektrostatyczne z dala od elementów

wewnętrznych, które są izolowane i często silnie naładowane, takich jak plastikowe obudowy radiatorów.

Środowisko pracy

Przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację w środowisku klienta. Na przykład korzystanie zzestawu
wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub notebookiem. Serwery są
zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery stacjonarne i notebooki są używane
zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów powierzchnię roboczą, na której można
swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń robocza powinna też być wolna od
elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne. Materiały izolujące, takie jak styropian iinne
tworzywa sztuczne, powinny zawsze być oddalone oco najmniej 30cm (12cali) od wrażliwych komponentów. Wprzeciwnym razie nie
należy dotykać tych komponentów.

Opakowania antystatyczne

Wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować w antystatycznych opakowaniach. Wskazane
są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony podzespół, korzystając ztego samego opakowania
antystatycznego, wktórym dostarczono nową część. Woreczek antystatyczny należy złożyć i zakleić taśmą, a następnie zapakować
w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki. Elementy wrażliwe na wyładowania
elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej przed wyładowaniami. Nie należy nigdy
ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane. Podzespoły te powinny znajdować się tylko
w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ESD.

32 Serwisowanie komputera

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Podczas używania maty antystatycznej opaska na nadgarstek powinna być dobrze dopasowana, a przewód wyrównawczy
podłączony do maty i dowolnej metalowej (niepowlekanej) części urządzenia, przy którym wykonywane są czynności. Po prawidłowym
założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić bezpośrednio na macie
antystatycznej. Elementy wrażliwe na wyładowania elektrostatyczne będą bezpieczne w ręku, na macie antystatycznej, w urządzeniu
lub wewnątrz torby ESD.

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera, jeśli nie jest potrzebna mata antystatyczna, lub wprzypadku podłączenia do maty antystatycznej wcelu
ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta,
matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy używać wyłącznie zestawów serwisowych
z opaską na nadgarstek, matą antystatyczną i przewodem wyrównawczym. Nie należy korzystać zbezprzewodowych opasek na
rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na
skutek eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia przypadkowego uszkodzenia
sprzętu wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej
raz wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym serwisem, aco najmniej raz wtygodniu.
Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Aby wykonać test, załóż opaskę na nadgarstek, przypnij
przewód wyrównawczy opaski na nadgarstek do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test
zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

UWAGA: Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę

oraz maty antystatycznej. Niezwykle ważne jest też, aby podczas pracy nad komputerem wrażliwe części nie stykały się zizolatorami.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do
firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić

komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer do źródeł zasilania.

UWAGA: Podłącz zasilacz do złącza zasilacza wkomputerze, aby opuścić tryb serwisowy.

5. Naciśnij przycisk zasilania, aby włączyć komputer.

BitLocker

OSTRZEŻENIE: Jeśli funkcja BitLocker nie zostanie wstrzymana przed aktualizacją systemu BIOS, klucz funkcji

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu komputera. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym uruchomieniu.
Nieznajomość klucza odzyskiwania grozi utratą danych lub ponowną instalacją systemu operacyjnego. Aby uzyskać

Serwisowanie komputera 33

więcej informacji, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS w komputerach Dell z włączoną funkcją

BitLocker.

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Wkrętak krzyżakowy nr 0

● Plastikowy otwierak

Wykaz śrub

UWAGA: Zaleca się, aby przy wykręcaniu śrub zelementu zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

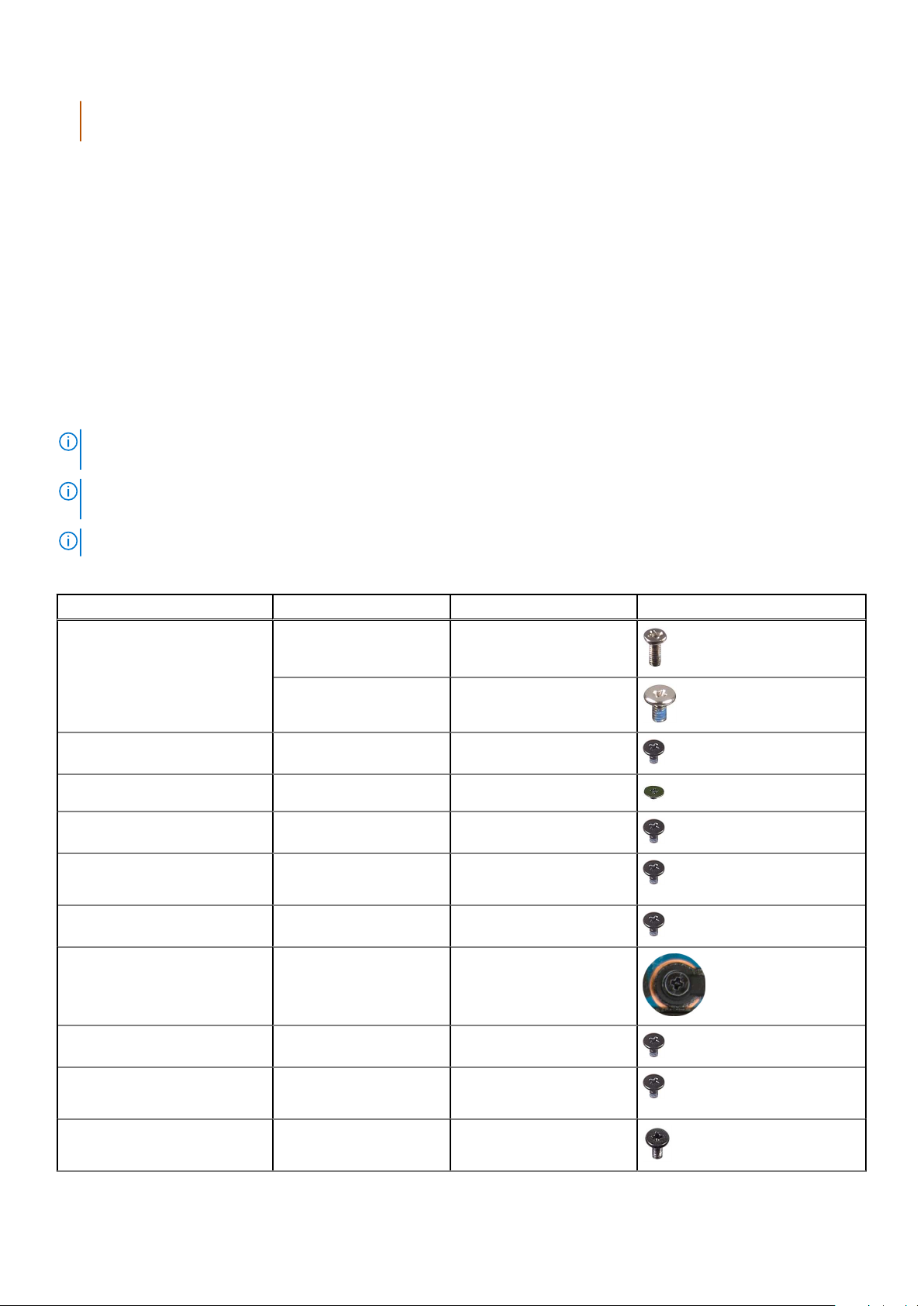

Tabela 25. Wykaz śrub

Komponent Typ śruby Liczba Ilustracja: śruba

Pokrywa dolna M2x7,3 (śruba mocująca) 2

M2x4 5

Bateria M2x3 4

Dysk SSD M2x1.8 1

SDD bracket M2x3 1

Wspornik karty sieci
bezprzewodowej

Wentylator systemowy M2x3 2

Radiator M2x3 (śruba mocująca) 4

M2x3 1

Panel we/wy M2x3 1

Przycisk zasilania zczytnikiem linii
papilarnych

Klamra portu USB Type-C M2x4 2

34 Serwisowanie komputera

M2x3 1

Tabela 25. Wykaz śrub(cd.)

Komponent Typ śruby Liczba Ilustracja: śruba

Touchpad M1.6x1.5 6

M2x2.5 2

Zawiasy wyświetlacza M2.5x4 5

Płyta główna M2x1.8 2

Główne elementy komputera Dell 14 Plus 2 w 1 DB04250

Na ilustracji poniżej przedstawiono główne elementy komputera Dell 14 Plus 2 w 1 DB04250.

Serwisowanie komputera 35

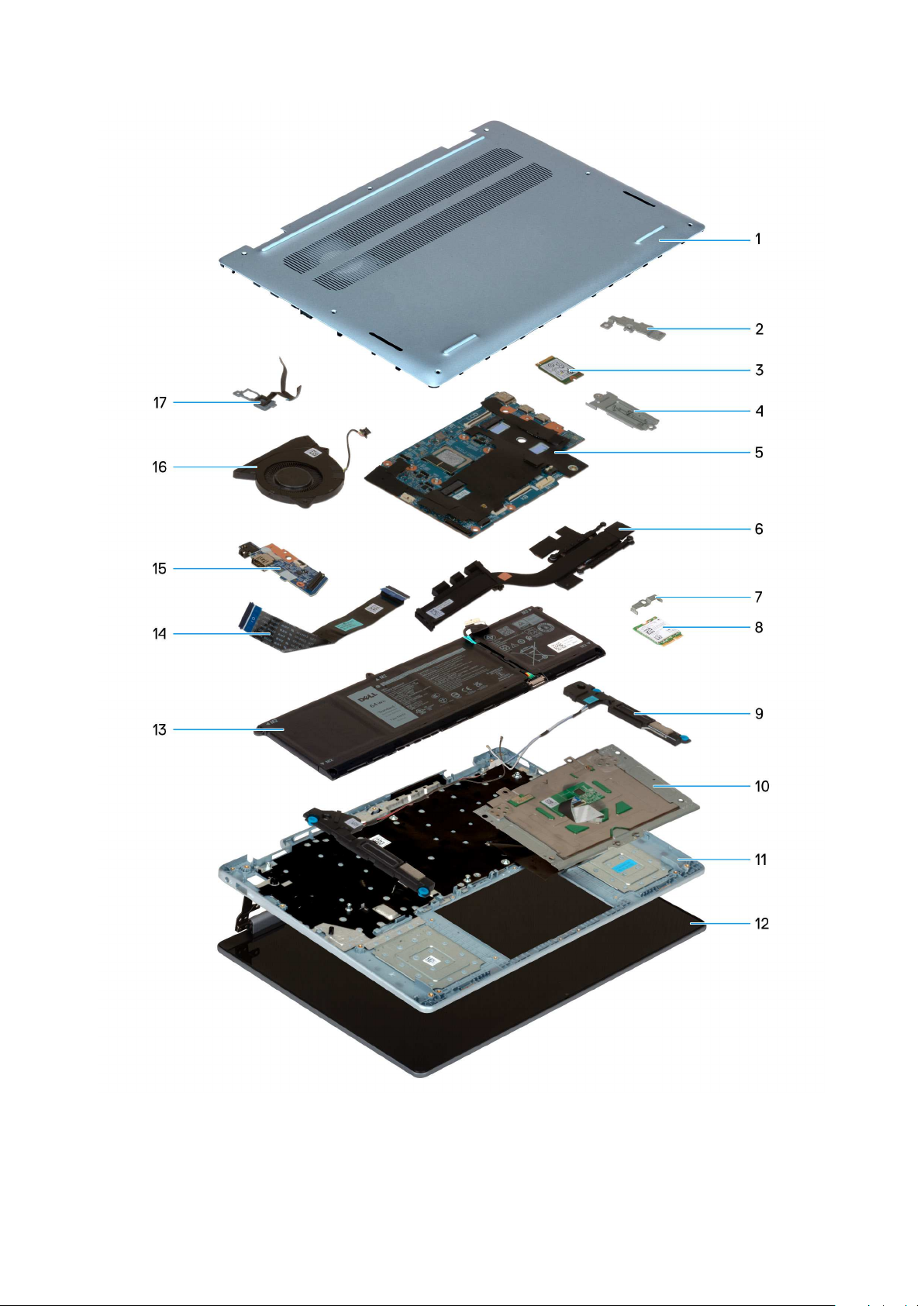

Rysunek 13. Główne elementy komputera

1. Pokrywa dolna

2. Klamra portu USB Type-C

36 Serwisowanie komputera

3. Karta SSD M.2 2230

4. SSD bracket

5. Płyta główna

6. Radiator

7. Wspornik karty sieci bezprzewodowej

8. Karta sieci bezprzewodowej

9. Głośniki

10. Touchpad

11. Zestaw podpórki na nadgarstek

12. Zestaw wyświetlacza.

13. Bateria

14. Kabel we/wy

15. Panel we/wy

16. Wentylator systemowy

17. Przycisk zasilania zczytnikiem linii papilarnych

UWAGA: Firma Dell podaje listę elementów iich numery części wzakupionej oryginalnej konfiguracji komputera. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

Serwisowanie komputera 37

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami

dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

5

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

.

38 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 14. Poluzuj śruby

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 39

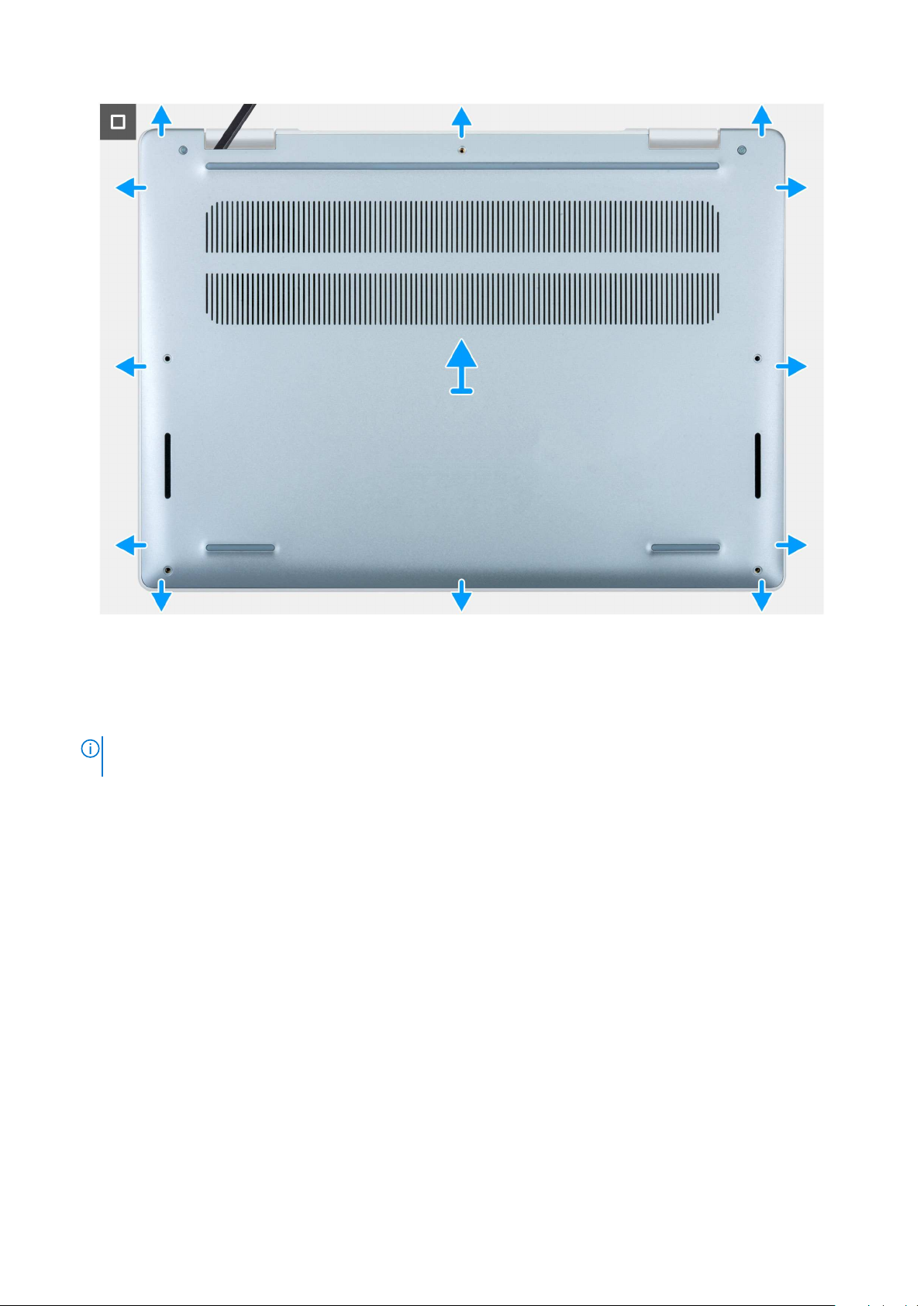

Rysunek 15. Wymontowywanie pokrywy dolnej

Kroki

1. Wykręć pięć śrub (M2x4) mocujących pokrywę dolną do zestawu podpórki na nadgarstek i klawiatury.

2. Poluzuj dwie śruby mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

UWAGA: Poluzowanie śrub mocujących spowoduje powstanie szczeliny przy zawiasach między pokrywą dolną azestawem

podpórki na nadgarstek.

3. Zaczynając od lewego górnego rogu przy zawiasie, podważ pokrywę dolną, aby uwolnić ją zzestawu klawiatury i podpórki na
nadgarstek.

4. Zdejmij pokrywę dolną zzestawu podpórki na nadgarstek iklawiatury.

5. Odłącz kabel baterii od złącza na płycie głównej.

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

40 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

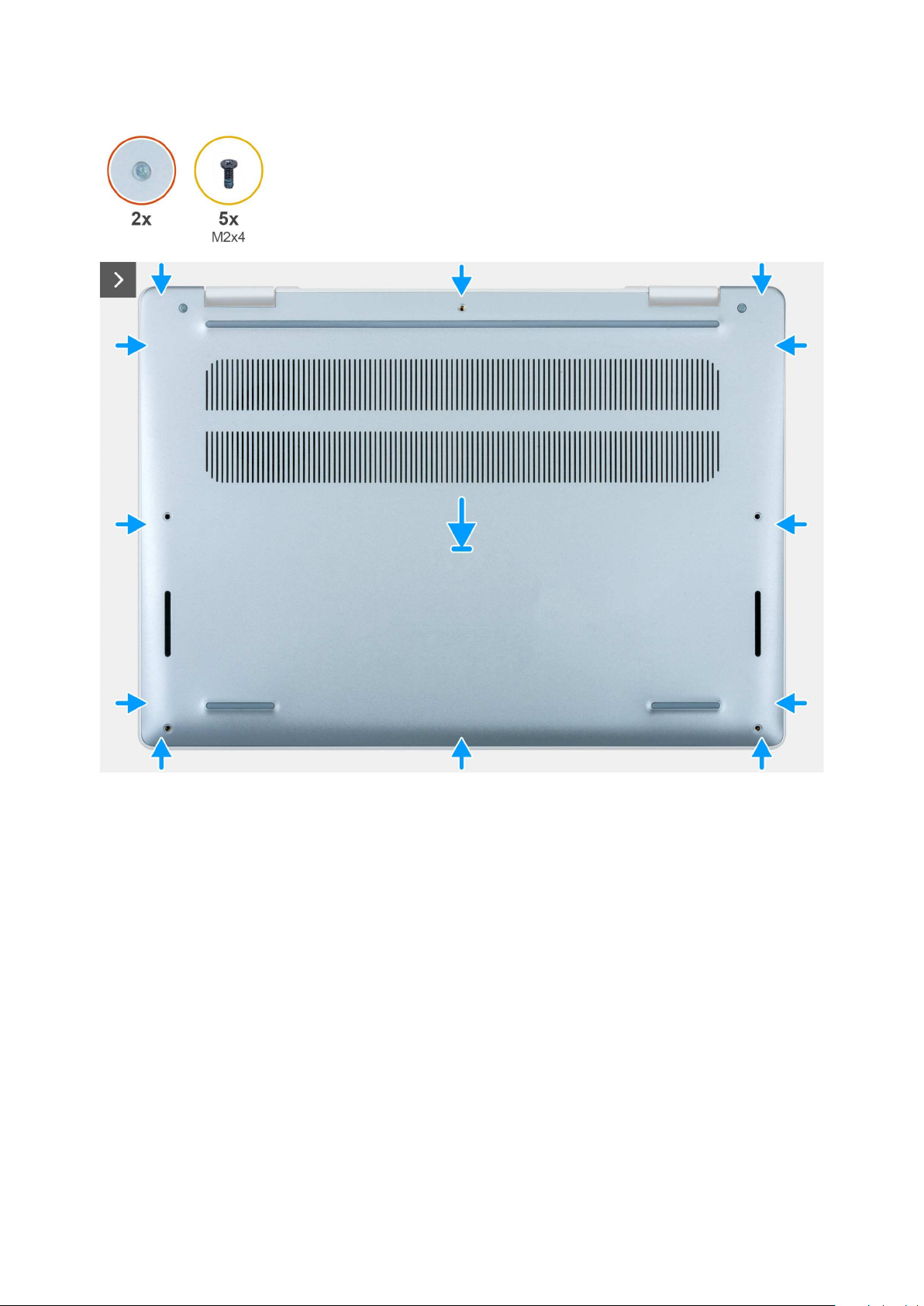

Rysunek 16. Instalowanie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 41

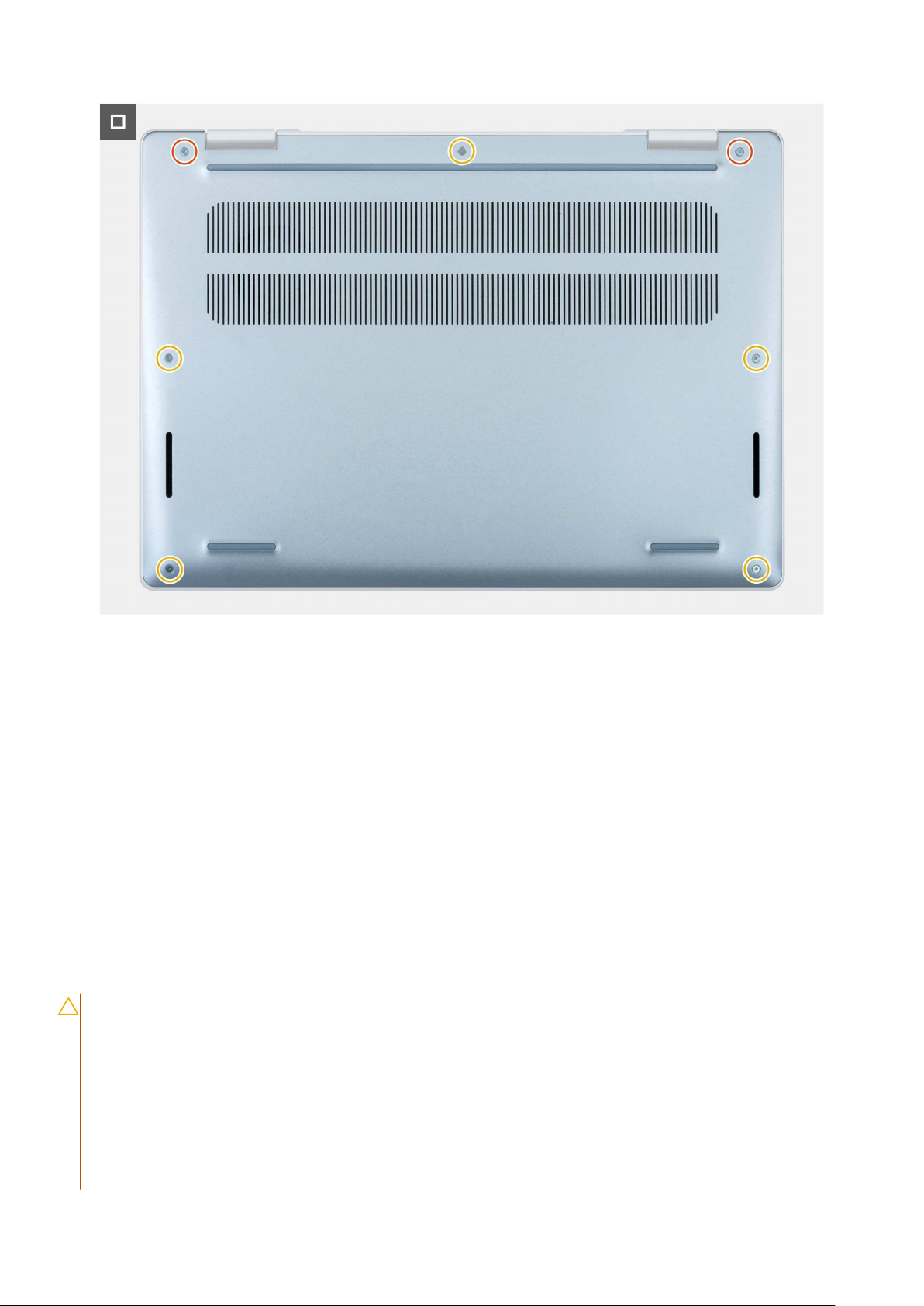

Rysunek 17. Dokręcanie śrub

Kroki

1. Podłącz kabel baterii do złącza kabla baterii na płycie systemowej.

2. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury, anastępnie umieść
pokrywę na miejscu.

3. Dokręć dwie śruby mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

4. Wkręć pięć śrub (M2x4) mocujących pokrywę dolną do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od komputera

ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie
komputera nie włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

42 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

● Nie wolno podważać baterii żadnymi narzędziami.

● Aby zapobiec przypadkowemu przebiciu lub uszkodzeniu baterii i innych elementów, upewnij się, że żadne śruby nie

zostały zgubione ani nie znajdują się w nieodpowiednim miejscu podczas serwisowania tego produktu.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać ani
zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą techniczną firmy
Dell. Zapoznaj się z informacjami w

● Należy kupować tylko oryginalne baterie dostępne w
produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

sekcji kontaktu z pomocą techniczną w witrynie Dell Support.

witrynie Dell lub u autoryzowanych partnerów i sprzedawców

Wymontowywanie baterii

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

.

Informacje na temat zadania

OSTRZEŻENIE: Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień systemu BIOS. Przed wyjęciem baterii

zaleca się zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania baterii.

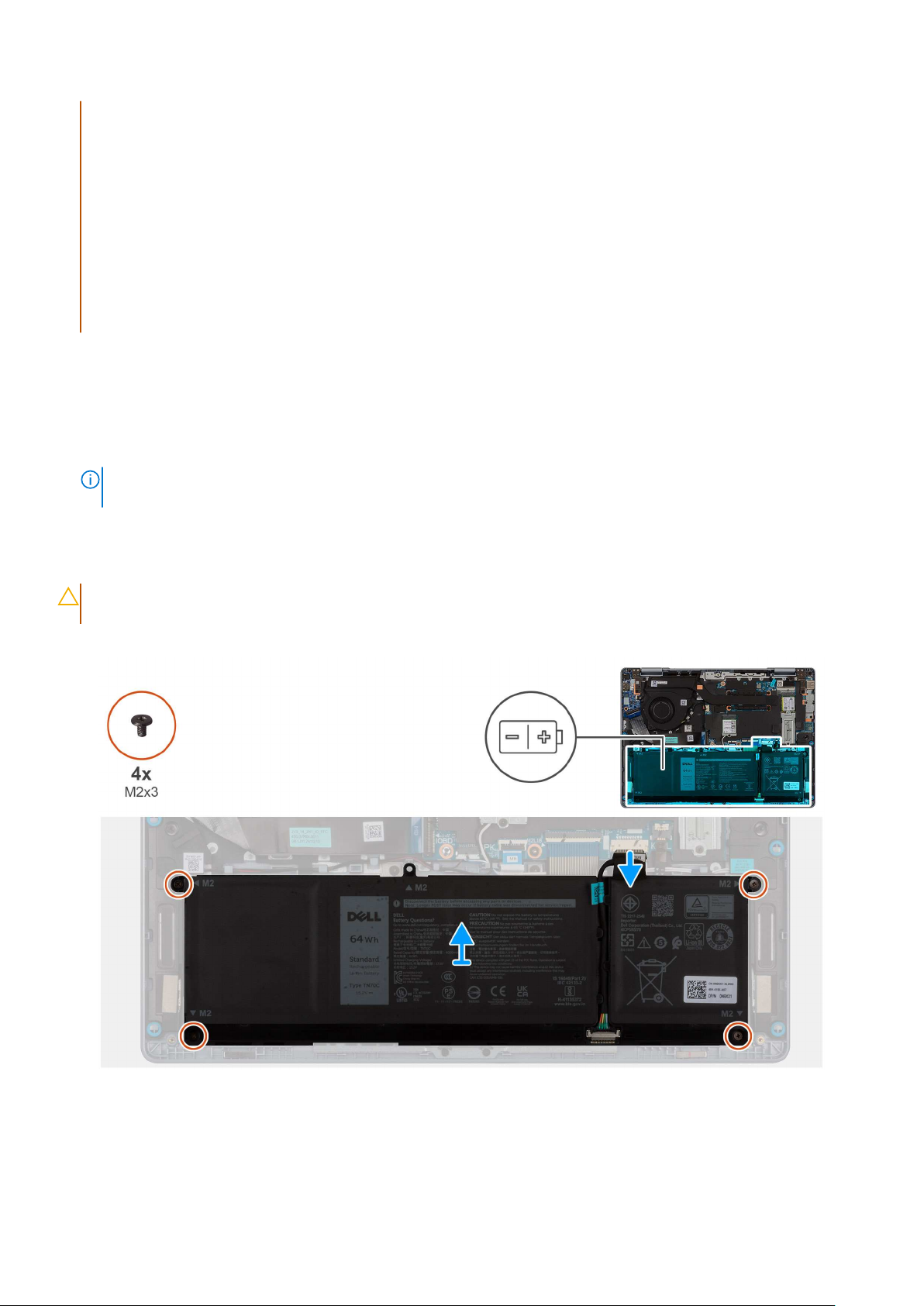

Rysunek 18. Wymontowywanie baterii

Kroki

1. Odłącz kabel baterii od złącza kabla baterii (BATT) na płycie głównej.

2. Wykręć cztery śruby (M2x3) mocujące baterię do zestawu klawiatury ipodpórki na nadgarstek.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 43

3. Wyjmij baterię zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie baterii

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii.

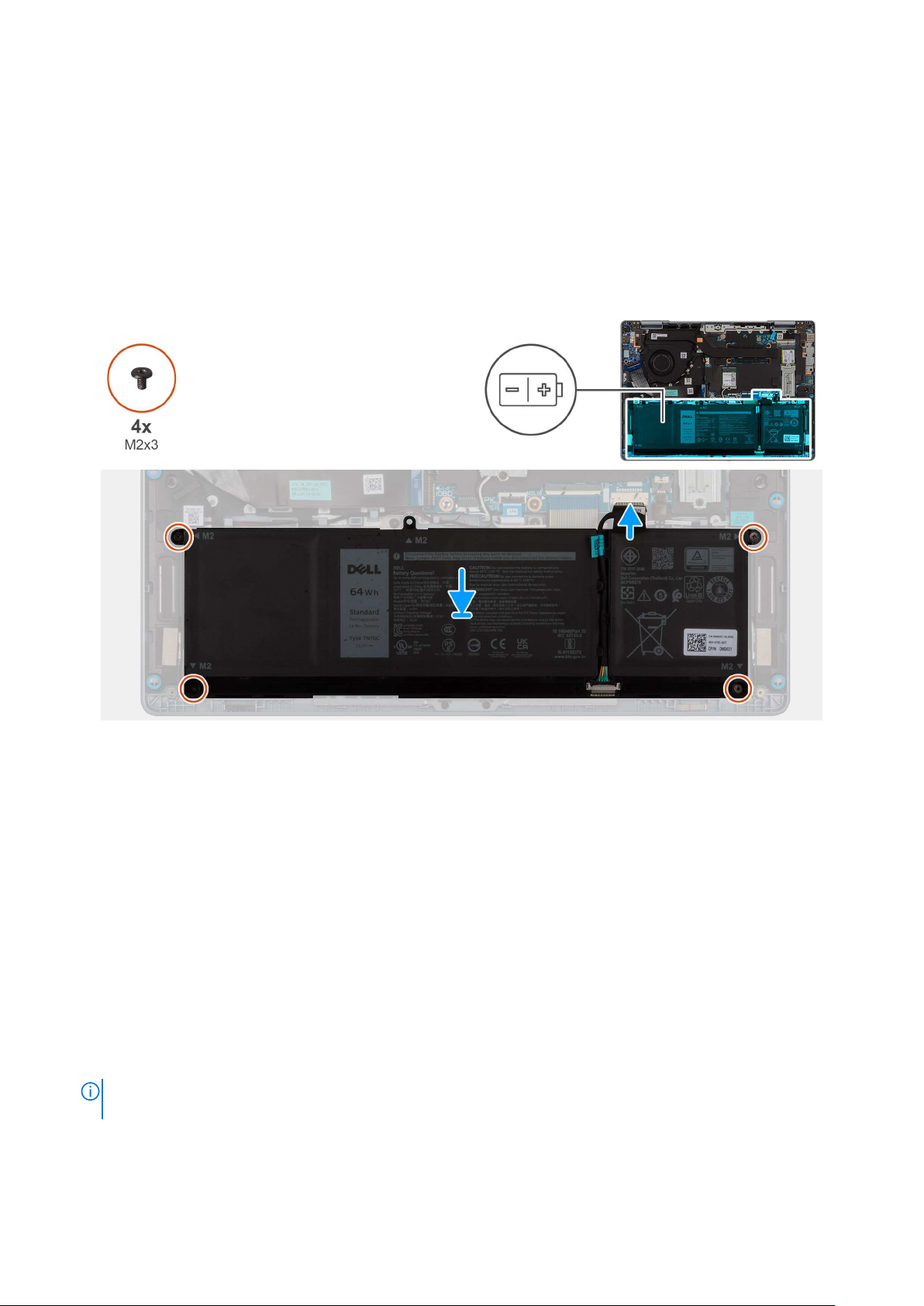

Rysunek 19. Instalowanie baterii

Kroki

1. Dopasuj otwory na śruby wbaterii do otworów wzestawie klawiatury ipodpórki na nadgarstek.

2. Wkręć cztery śruby (M2x3) mocujące baterię do zestawu klawiatury ipodpórki na nadgarstek.

3. Podłącz kabel baterii do złącza kabla baterii (BATT) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Odłączanie kabla baterii

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

.

44 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Informacje na temat zadania

OSTRZEŻENIE: Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień systemu BIOS. Przed wyjęciem baterii

zaleca się zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania kabla baterii.

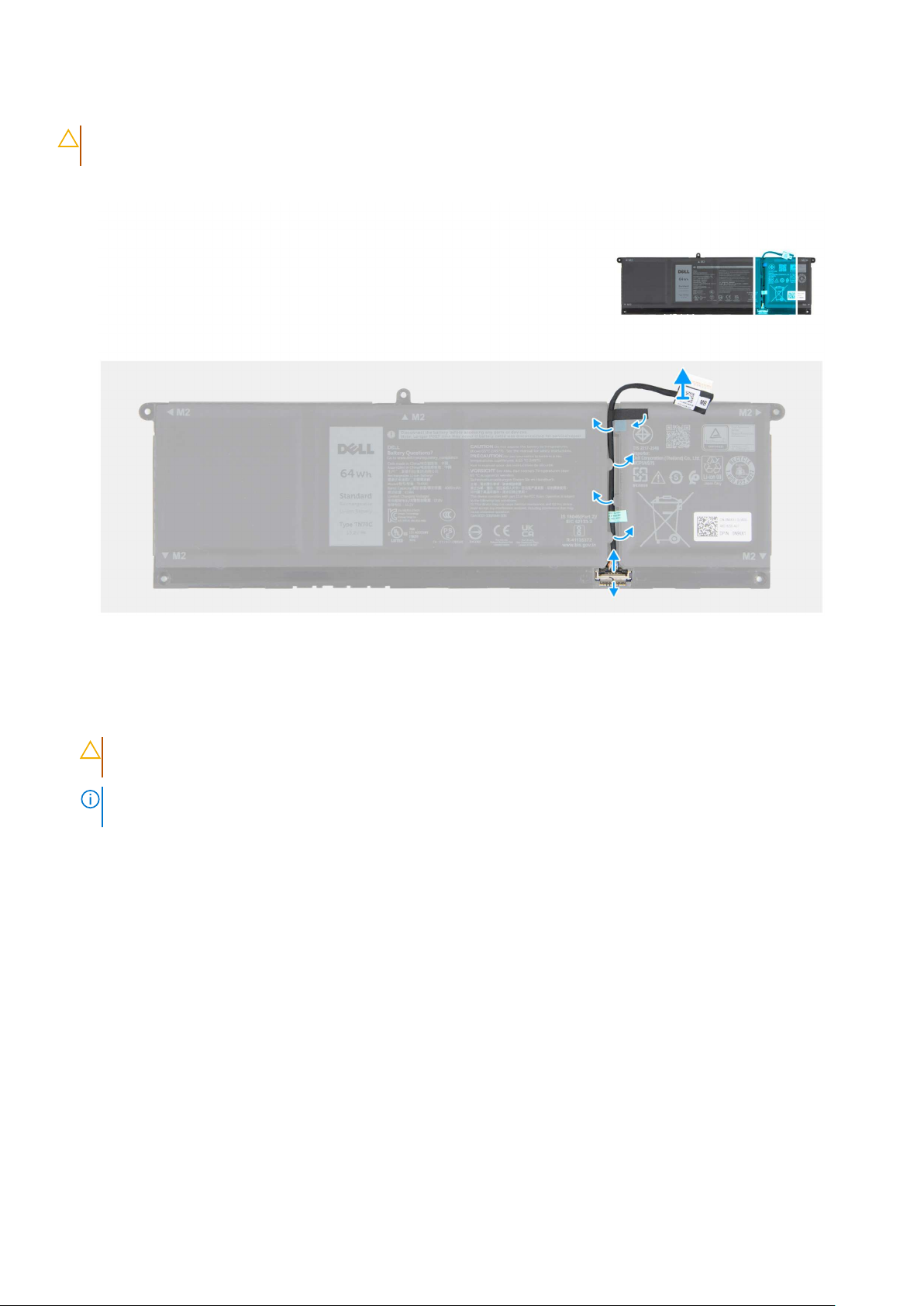

Rysunek 20. Odłączanie kabla baterii

Kroki

1. Wyjmij kabel baterii zprowadnic na baterii.

2. Otwórz zatrzask iodłącz kabel baterii od złącza na baterii.

OSTRZEŻENIE: NIE należy ciągnąć kabla baterii, aby odłączyć go od baterii, ponieważ może to spowodować

uszkodzenie baterii lub kabla baterii.

UWAGA: Aby odłączyć kabel baterii, najpierw naciśnij zatrzask wcelu zwolnienia złącza, anastępnie pociągnij złącze wgórę, aby

odłączyć je od baterii.

Podłączanie kabla baterii

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji kabla baterii.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 45

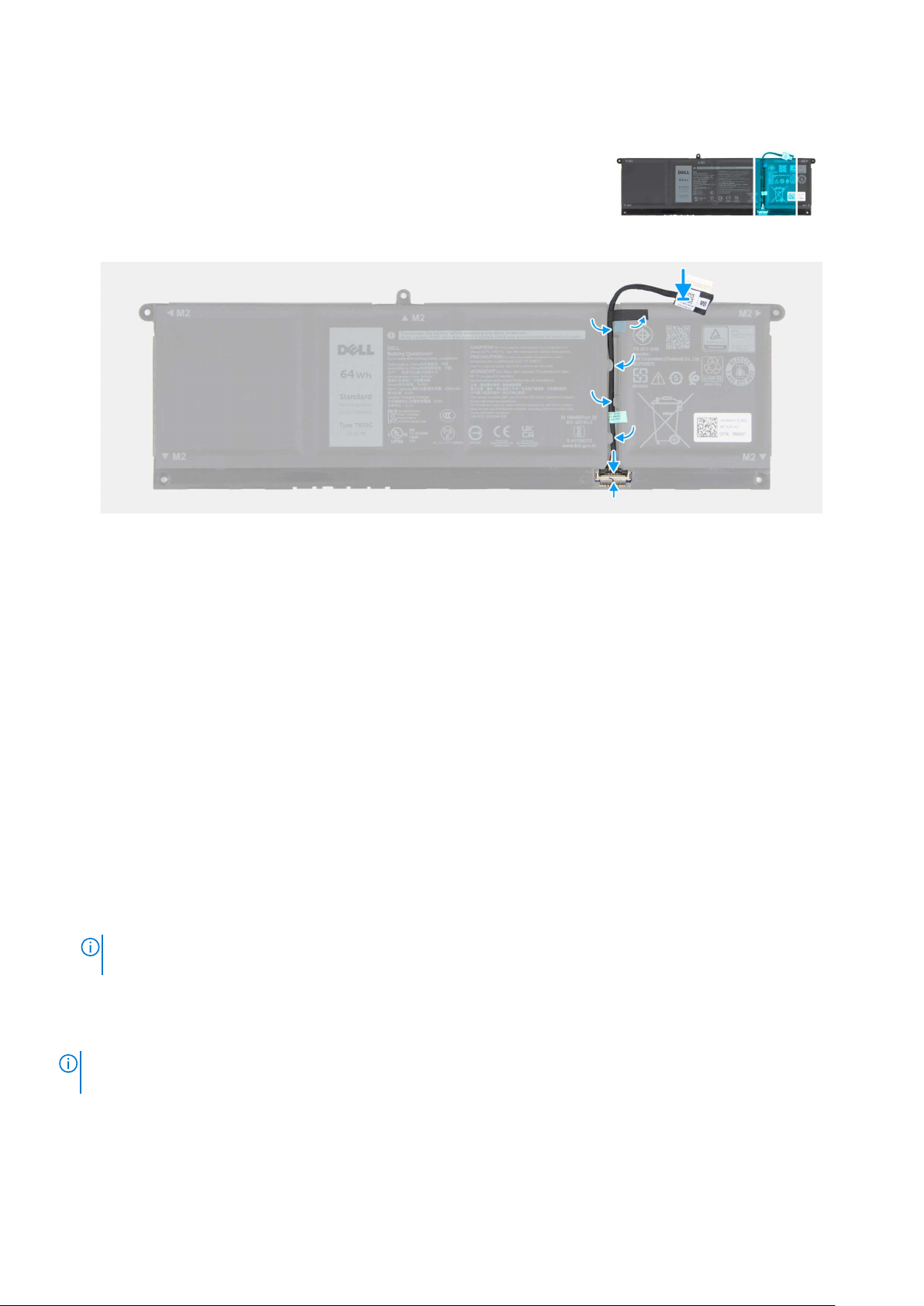

Rysunek 21. Podłączanie kabla baterii

Kroki

1. Podłącz kabel baterii do złącza na baterii izamknij zatrzask.

2. Umieść kabel baterii wprowadnicy na baterii.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD M.2 2230

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Konfiguracja obsługiwana przez gniazdo kart M.2:

● Dysk SSD M.2 2230 wraz zodpowiednią klamrą mocującą

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania dysku SSD M.2 2230.

46 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 22. Wymontowywanie dysku SSD

Kroki

1. Wykręć śrubę (M2x3) mocującą zestaw dysku SSD M.2 2230 do płyty głównej.

2. Przesuń izdejmij zestaw dysku SSD M.2 2230 zpłyty głównej.

3. Odwróć zestaw dysku SSD M.2 2230.

4. Wykręć śrubę (M2x1.8) mocującą dysk SSD M.2 2230 do jego klamry mocującej.

5. Wyjmij dysk SSD M.2 2230 zklamry mocującej dysku.

Instalowanie dysku SSD M.2 2230

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Konfiguracja obsługiwana przez gniazdo kart M.2:

● Dysk SSD M.2 2230 wraz zodpowiednią klamrą mocującą

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 47

Rysunek 23. Instalowanie dysku SSD

Kroki

1. Przesuń iwyrównaj dysk SSD M.2 2230 najego klamrze mocującej.

2. Wkręć śrubę (M2x1.8) mocującą dysk SSD M.2 2230 do jego klamry mocującej.

3. Odwróć zestaw dysku SSD M.2 2230.

4. Dopasuj wgłębienie wdysku SSD M.2 2230 do zaczepu na gnieździe SSD M.2 na płycie głównej.

5. Przesuń dysk SSD M.2 2230 iumieść go wgnieździe na płycie głównej.

6. Wkręć śrubę (M2x3) mocującą zestaw dysku SSD M.2 2230 do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

48 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Karta sieci bezprzewodowej

Wymontowywanie karty sieci bezprzewodowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci bezprzewodowej.

.

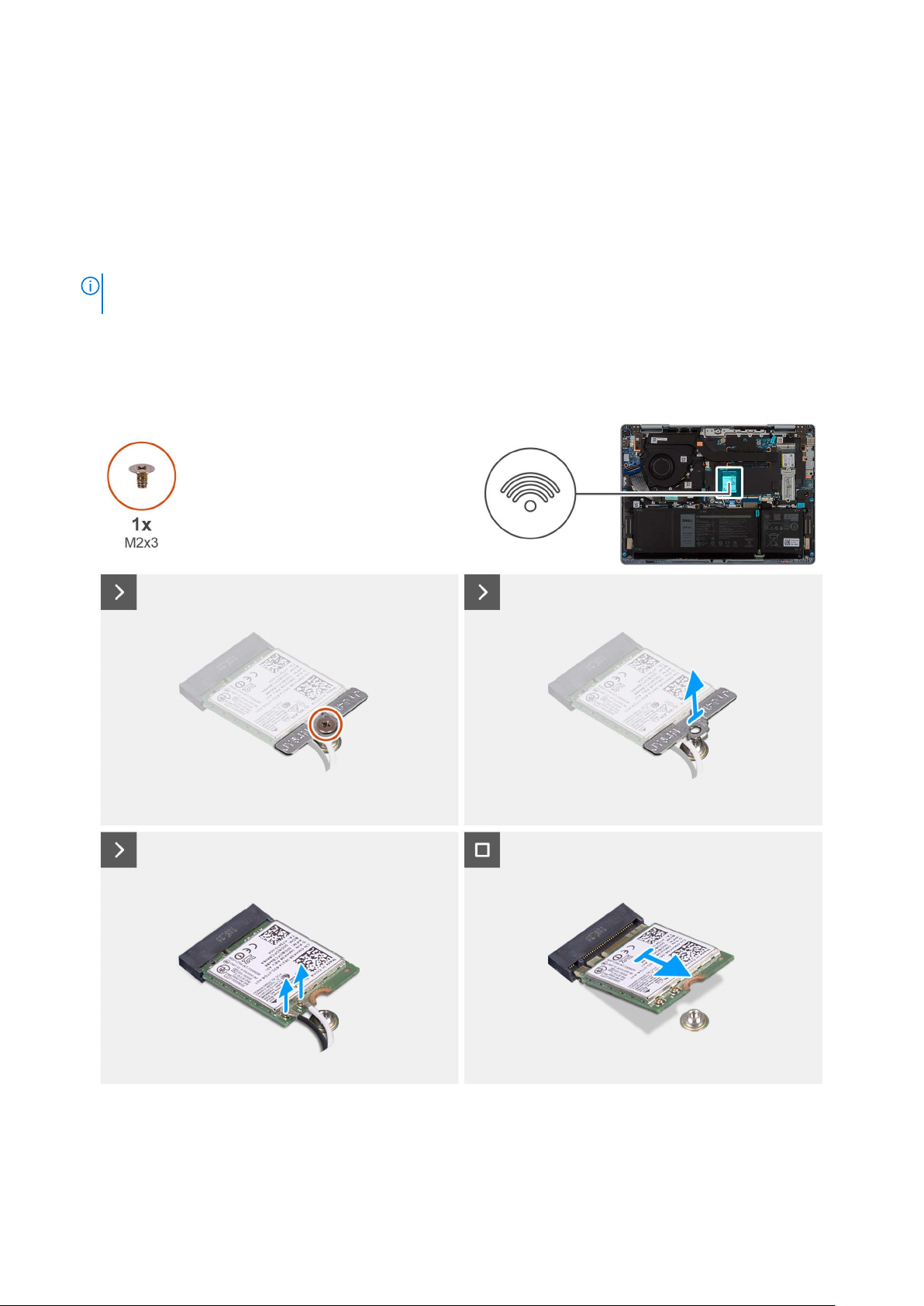

Rysunek 24. Wymontowywanie karty sieci bezprzewodowej

Kroki

1. Wykręć śrubę (M2x3) mocującą klamrę karty sieci bezprzewodowej do karty.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 49

2. Zdejmij wspornik karty sieci bezprzewodowej zkarty sieci bezprzewodowej.

3. Odłącz kable antenowe od karty sieci bezprzewodowej.

4. Przesuń iwyjmij kartę sieci bezprzewodowej zpłyty systemowej.

Instalowanie karty sieci bezprzewodowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty sieci bezprzewodowej.

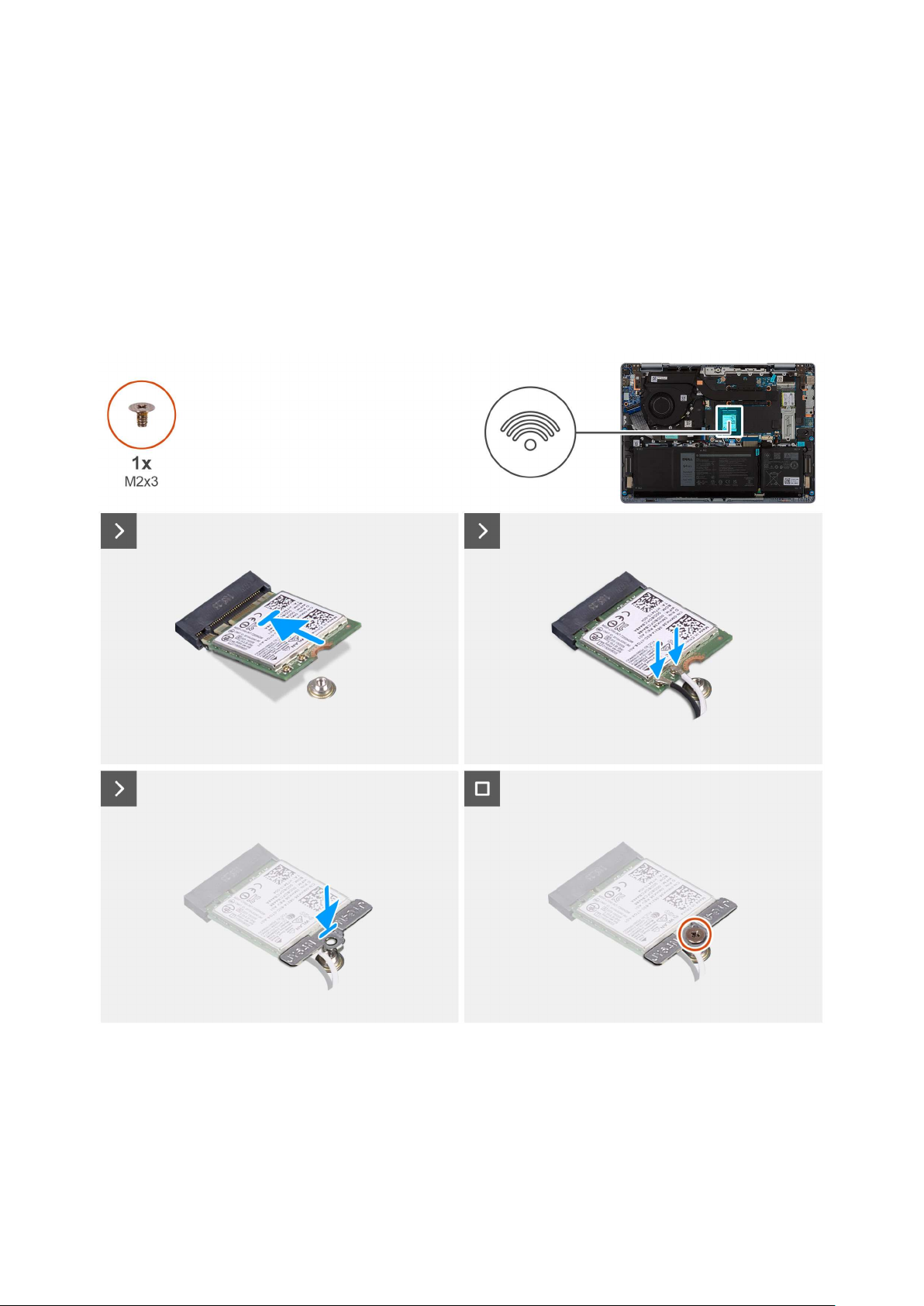

Rysunek 25. Instalowanie karty sieci bezprzewodowej

Kroki

1. Dopasuj wgłębienie na karcie sieci bezprzewodowej do wypustki w gnieździe karty na płycie głównej.

2. Włóż kartę sieci bezprzewodowej do gniazda karty sieci bezprzewodowej na płycie systemowej.

3. Podłącz kable antenowe do karty sieci bezprzewodowej.
Wponiższej tabeli przedstawiono schemat kolorów kabli antenowych karty sieci bezprzewodowej obsługiwanej wkomputerze.

50 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Tabela 26. Schemat kolorów kabli antenowych

Złącza na karcie sieci
bezprzewodowej

Główne Biały GŁÓWNE △ (biały trójkąt)

Dodatkowe Czarny AUX ▲ (czarny trójkąt)

4. Dopasuj wspornik karty bezprzewodowej do karty sieci bezprzewodowej i wkręć śrubę (M2x3) mocującą wspornik karty
bezprzewodowej do karty bezprzewodowej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kolor kabla antenowego Nadrukowane oznaczenia

Wentylator systemowy

Wymontowywanie wentylatora systemowego

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania wentylatora.

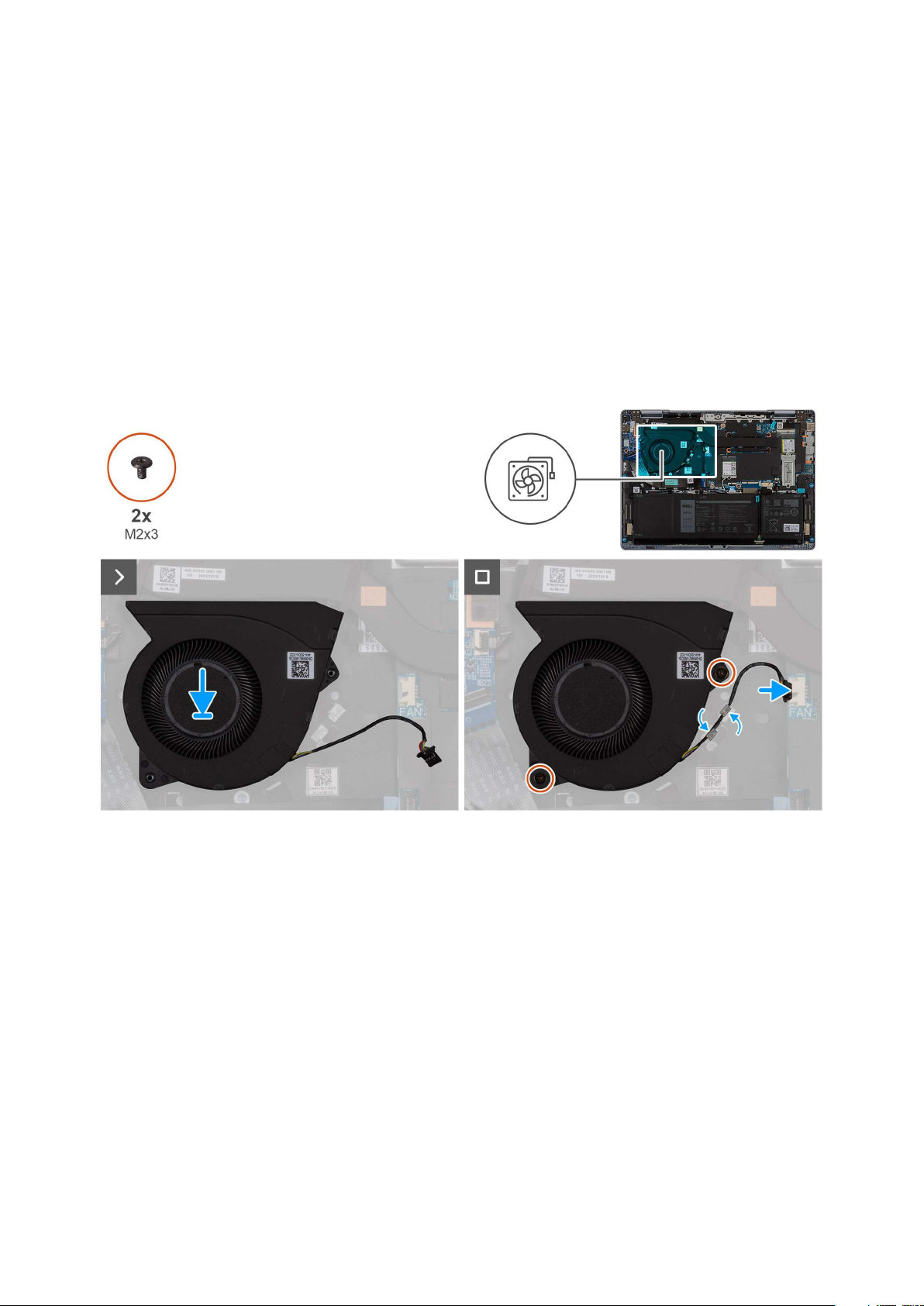

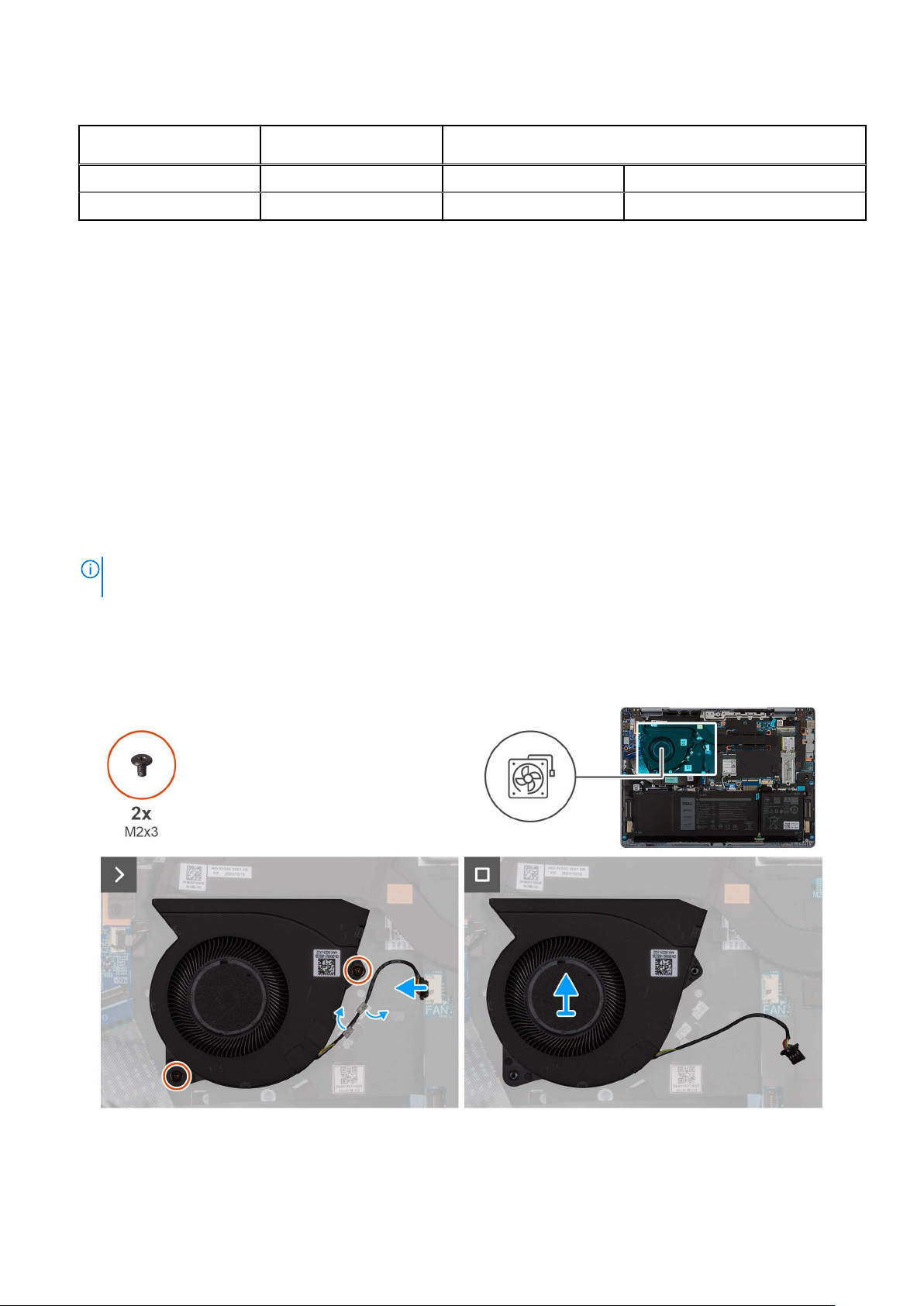

Rysunek 26. Wymontowywanie wentylatora systemowego

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 51

Kroki

1. Odłącz kabel wentylatora od złącza kabla wentylatora (FAN) na płycie głównej.

2. Wyjmij kabel wentylatora zprowadnic na zestawie podpórki na nadgarstek i klawiatury.

3. Wykręć dwie śruby (M2x3) mocujące wentylator do zestawu klawiatury i podpórki na nadgarstek.

4. Wyjmij wentylator razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie wentylatora systemowego

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji wentylatora.

Rysunek 27. Instalowanie wentylatora systemowego

Kroki

1. Umieść wentylator razem zkablem we wnęce wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wentylatora do otworów wzestawie podpórki na nadgarstek i klawiatury.

3. Wkręć dwie śruby (M2x3) mocujące wentylator do zestawu podpórki na nadgarstek iklawiatury.

4. Przeprowadź kabel do wentylatora przez prowadnice wzestawie podpórki na nadgarstek iklawiatury.

5. Podłącz kabel wentylatora do złącza (FAN) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

52 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części

wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów

ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

6

Radiator

Wymontowywanie radiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy zaczekać aż

wystarczająco ostygnie.

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze.

Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania baterii.

.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 53

Rysunek 28. Wymontowywanie radiatora

Kroki

1. Wkolejności odwrotnej do wskazanej na radiatorze (4>3>2>1) poluzuj cztery śruby mocujące radiator do płyty głównej.

2. Zdejmij radiator zpłyty głównej.

Instalowanie radiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji radiatora.

54 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

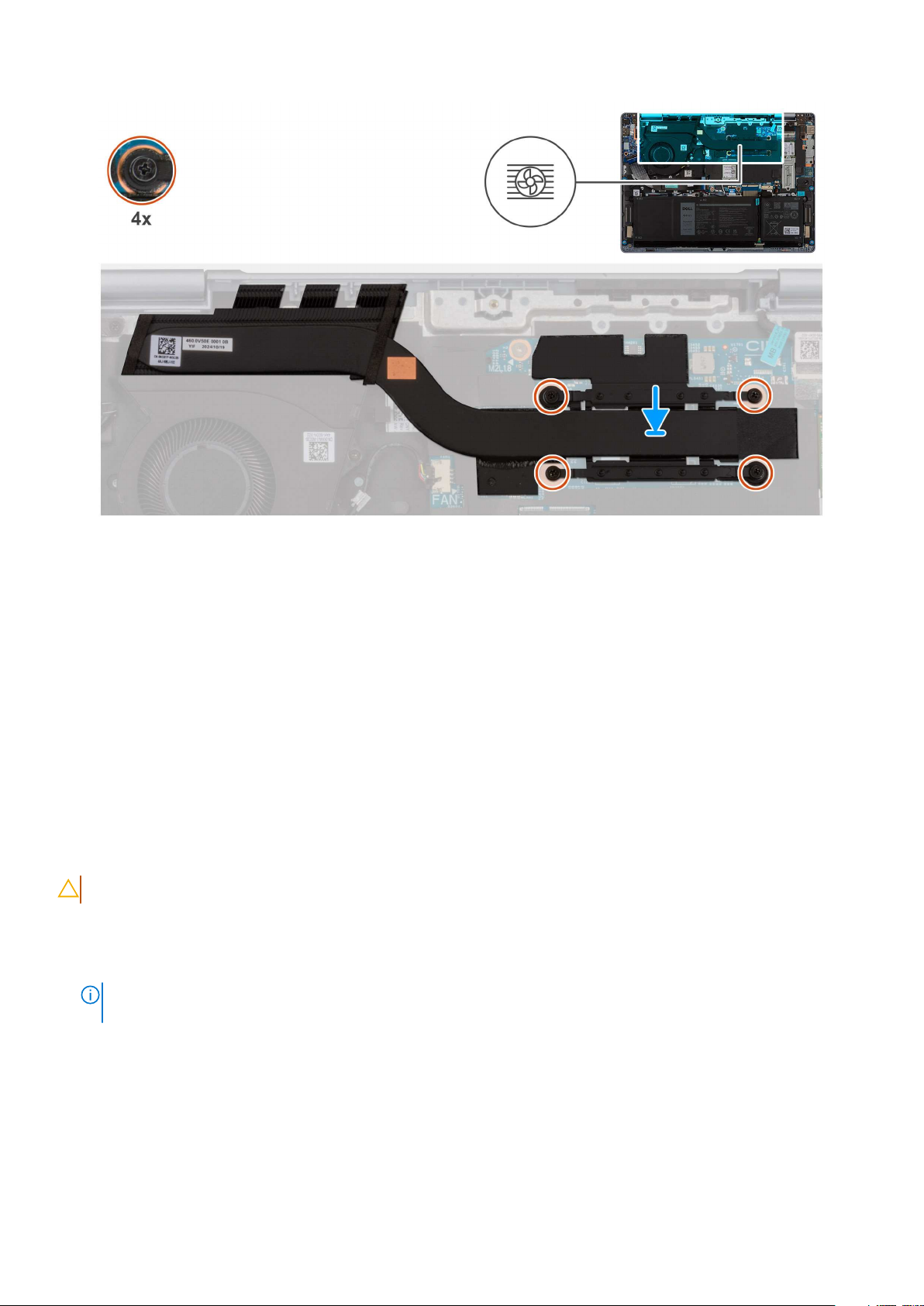

Rysunek 29. Instalowanie radiatora

Kroki

1. Umieść radiator na płycie głównej.

2. Dopasuj otwory na śruby wradiatorze do otworów wpłycie głównej.

3. We wskazanej kolejności (1->2->3->4) dokręć cztery śruby mocujące radiator do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta we/wy

Wymontowywanie płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania panelu we/wy.

.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 55

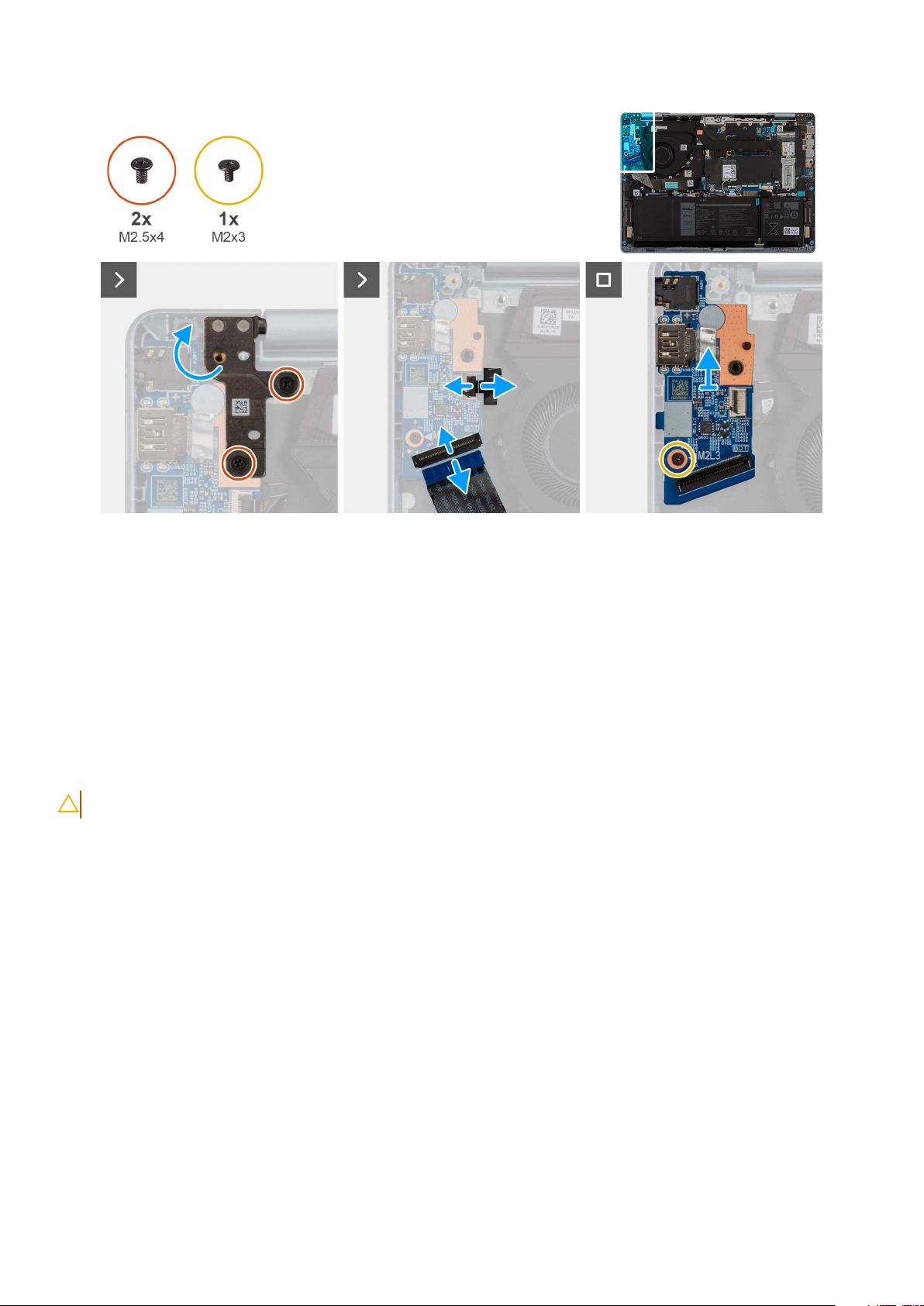

Rysunek 30. Wymontowywanie płyty we/wy

Kroki

1. Wykręć dwie śruby (M2,5x4) mocujące prawy zawias wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

2. Odchyl prawy zawias wyświetlacza pod kątem90 stopni.

3. Unieś zatrzask iodłącz kabel przycisku zasilania zczytnikiem linii papilarnych od płyty we/wy.

4. Unieś zatrzask złącza (BOT) iodłącz kabel płyty we/wy od płyty we/wy.

5. Wykręć śrubę (M2x3) mocującą płytę we/wy do zestawu klawiatury ipodpórki na nadgarstek.

6. Wyjmij płytę we/wy zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty we/wy.

56 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

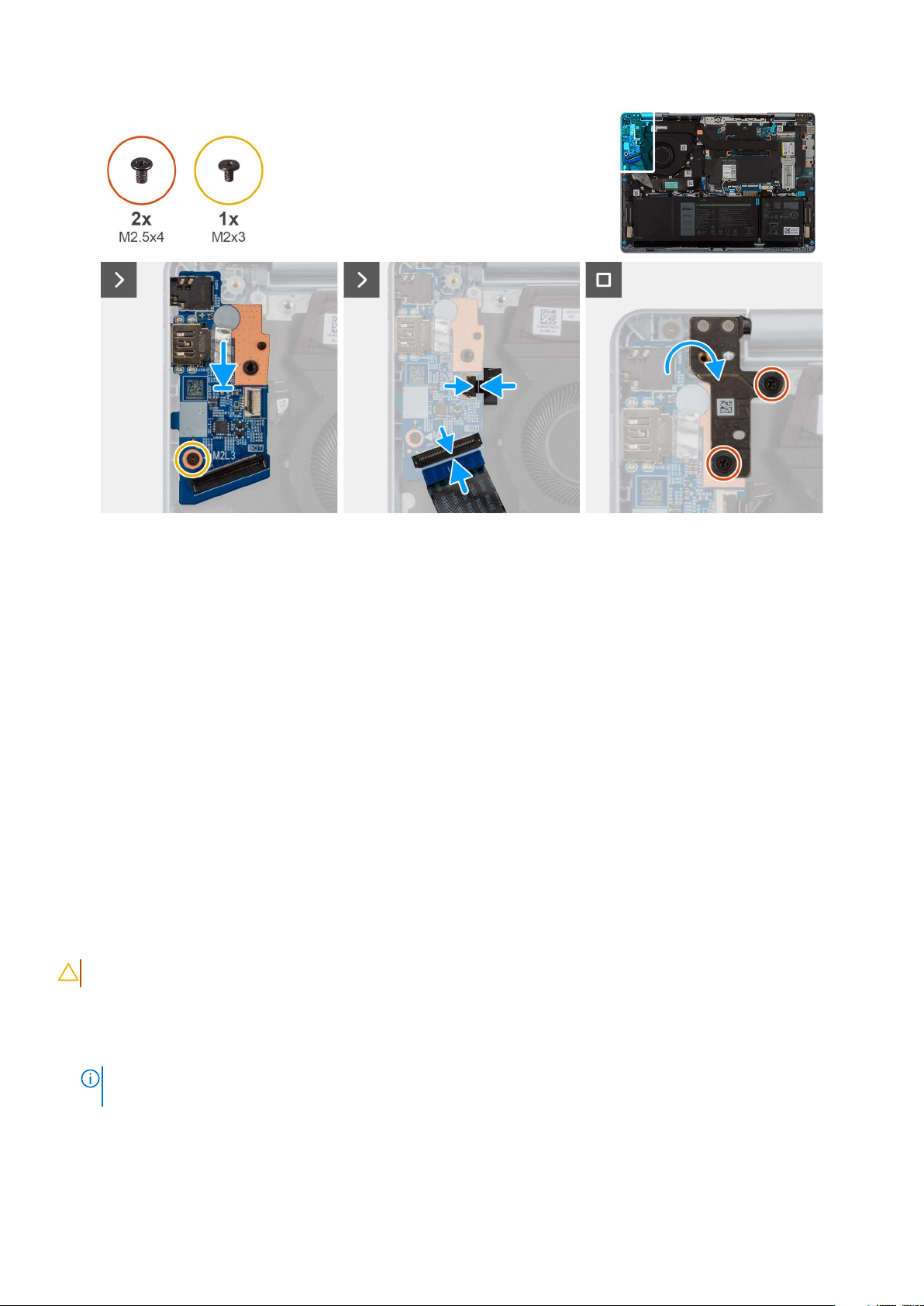

Rysunek 31. Instalowanie płyty we/wy

Kroki

1. Umieść panel we/wy na zestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wpanelu we/wy do otworów wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć śrubę (M2x3) mocującą kartę we/wy do zestawu podpórki na nadgarstek iklawiatury.

4. Podłącz kabel płyty we/wy do złącza kabla płyty we/wy (BOT) izamknij zatrzask.

5. Podłącz kabel przycisku zasilania zczytnikiem linii papilarnych do panelu we/wy izamknij zatrzask.

6. Zamknij prawy zawias wyświetlacza idopasuj otwory na śruby wzawiasie wyświetlacza do otworów wpłycie we/wy.

7. Wkręć dwie śruby (M2,5x4) mocujące prawy zawias wyświetlacza do zestawu klawiatury i podpórki na nadgarstek.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel we/wy

Odłączanie kabla we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 57

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania karty we/wy.

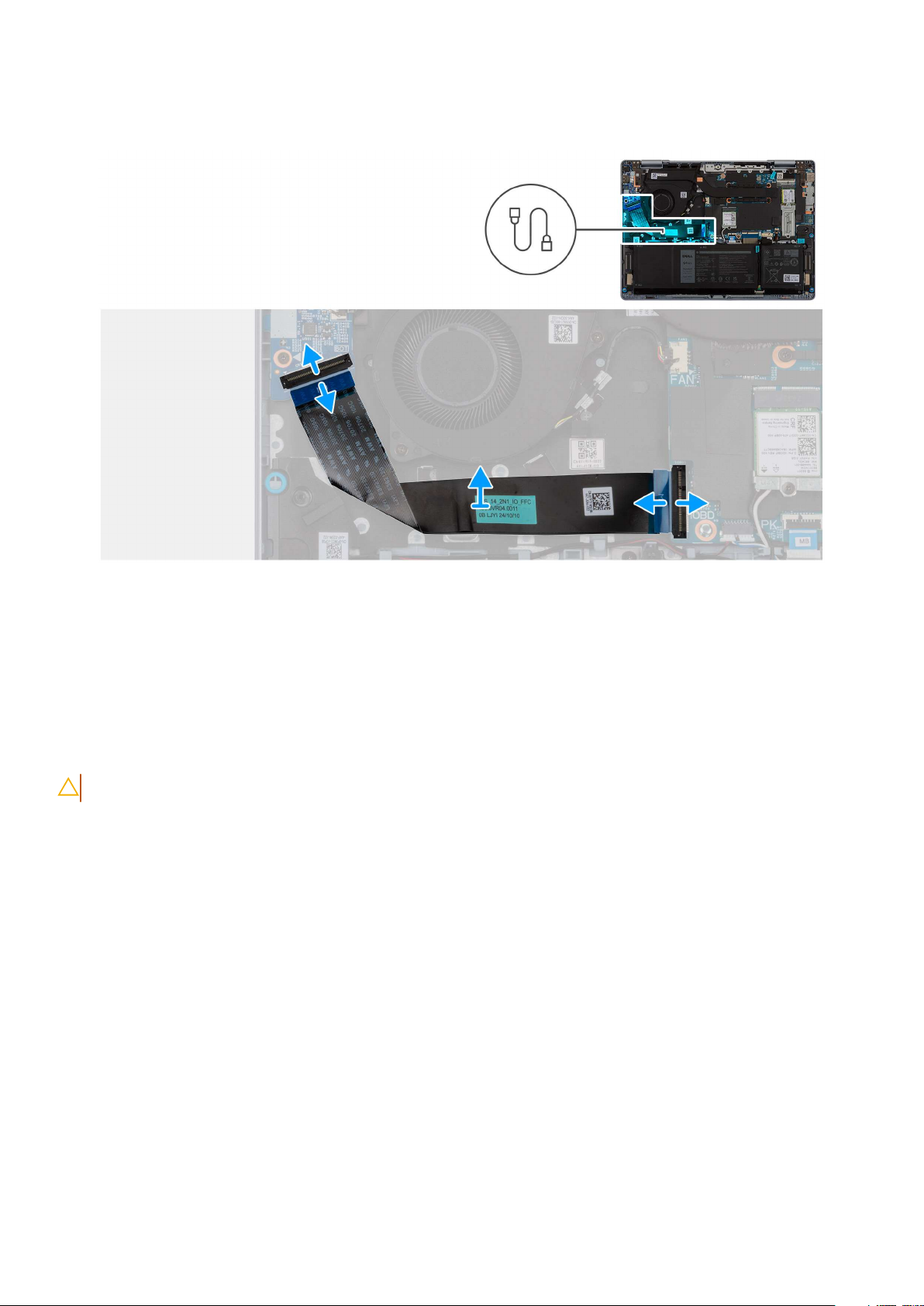

Rysunek 32. Odłączanie kabla we/wy

Kroki

1. Unieś zatrzask złącza (BOT) iodłącz kabel we/wy od płyty we/wy.

2. Otwórz zatrzask złącza kabla płyty we/wy (IOBD) iodłącz kabel we/wy od płyty głównej.

3. Wyjmij kabel we/wy zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie kabla we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji panelu we/wy.

58 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

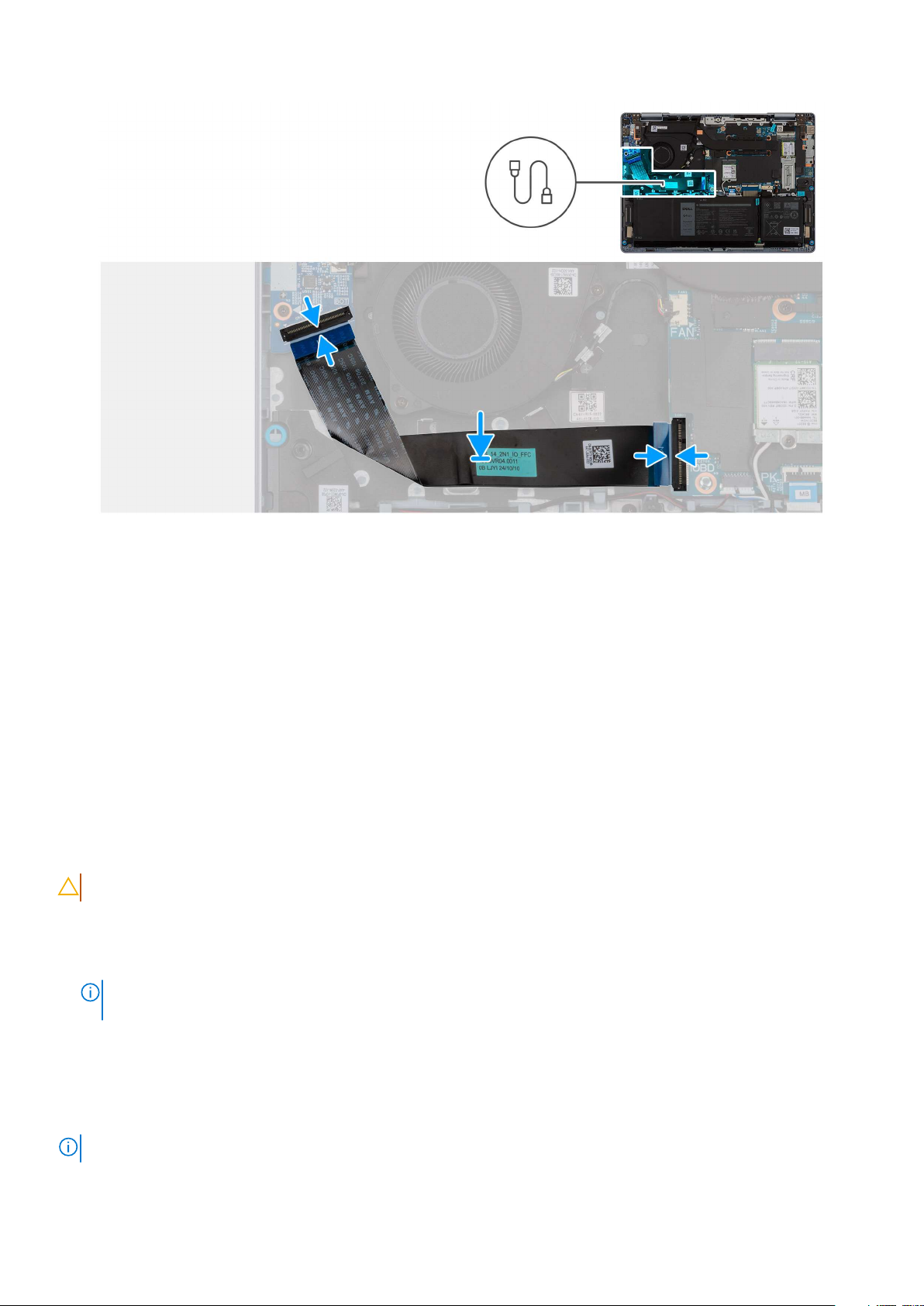

Rysunek 33. Instalowanie kabla we/wy

Kroki

1. Wyrównaj iumieść kabel we/wy wzestawie podpórki na nadgarstek iklawiatury.

2. Podłącz kabel we/wy do złącza kabla płyty we/wy (BOT) izamknij zatrzask.

3. Podłącz kabel we/wy do złącza kabla płyty we/wy (IOBD) na płycie systemowej izamknij zatrzask.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Przycisk zasilania zczytnikiem linii papilarnych

Wymontowywanie przycisku zasilania zczytnikiem linii papilarnych

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

3. Wymontuj płytę we/wy.

4. Wymontuj kabel panelu we/wy.

Informacje na temat zadania

UWAGA: Ta procedura dotyczy wyłącznie komputerów zczytnikiem linii papilarnych wprzycisku zasilania.

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania przycisku zasilania z czytnikiem linii papilarnych.

.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 59

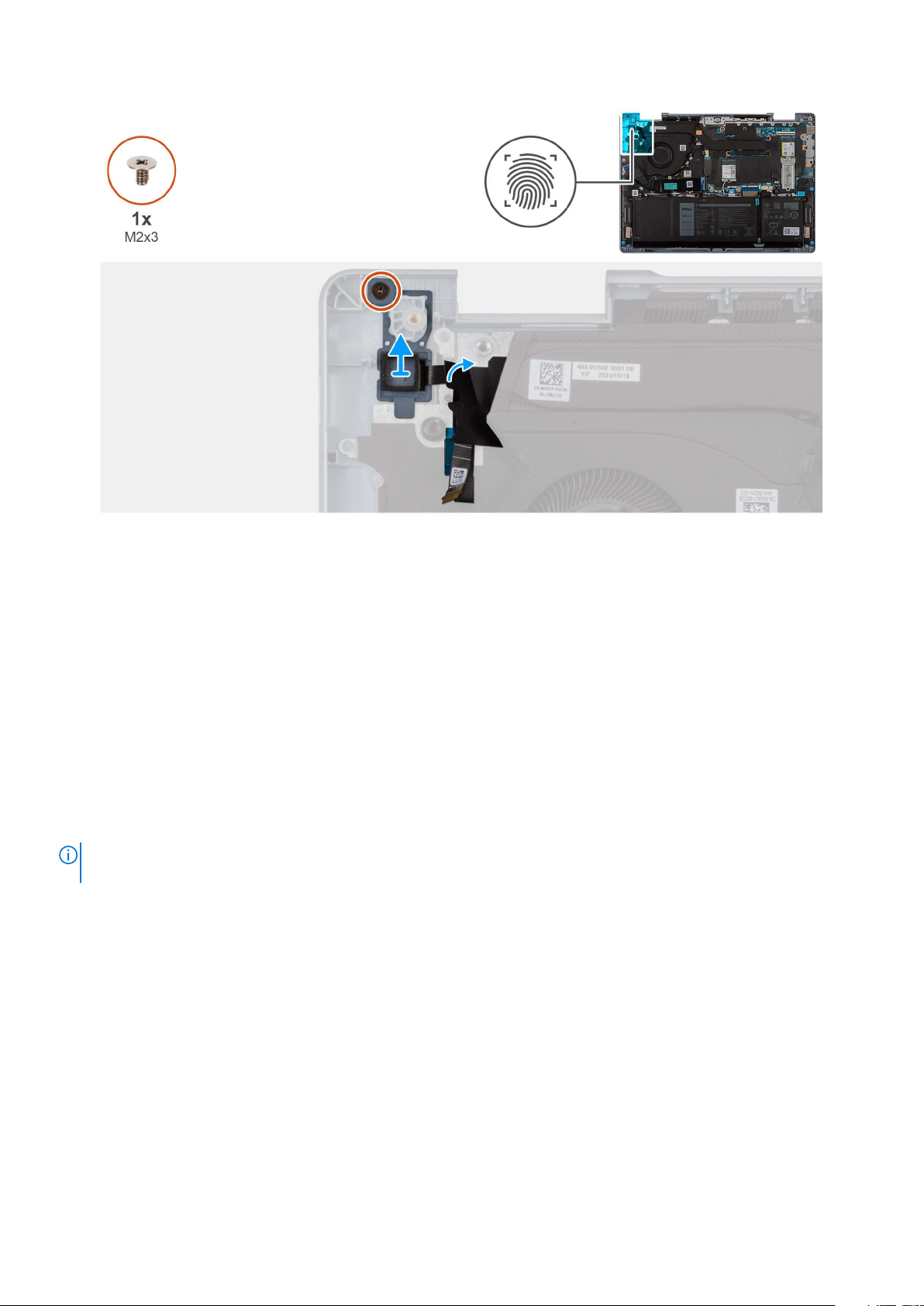

Rysunek 34. Wymontowywanie przycisku zasilania zczytnikiem linii papilarnych

Kroki

1. Odklej taśmę zmylaru zakrywającą kabel czytnika linii papilarnych.

2. Wykręć śrubę (M2x3) mocującą przycisk zasilania zczytnikiem linii papilarnych do zestawu podpórki na nadgarstek iklawiatury.

3. Odłącz kabel czytnika linii papilarnych od zestawu podpórki na nadgarstek iklawiatury.

4. Zdejmij przycisk zasilania zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie przycisku zasilania zczytnikiem linii papilarnych

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA:

papilarnych.

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji przycisku zasilania zczytnikiem linii papilarnych.

Ta procedura ma zastosowanie tylko wprzypadku instalowania wkomputerze przycisku zasilania zczytnikiem linii

60 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 35. Instalowanie przycisku zasilania zczytnikiem linii papilarnych

Kroki

1. Wyrównaj iumieść przycisk zasilania zkablem czytnika linii papilarnych wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwór na śrubę wprzycisku zasilania do otworu wzestawie podpórki na nadgarstek i klawiatury.

3. Wkręć śrubę (M2x3) mocującą przycisk zasilania do zestawu klawiatury i podpórki na nadgarstek.

4. Przyklej taśmę zmylaru nad kablem czytnika linii papilarnych, aby zamocować go do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj kabel we/wy.

2. Zainstaluj płytę we/wy.

3. Zainstaluj pokrywę dolną.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Klamra portu USB Type-C

Wymontowywanie klamry portu USB Type-C

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamry portu USB Type-C.

.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 61

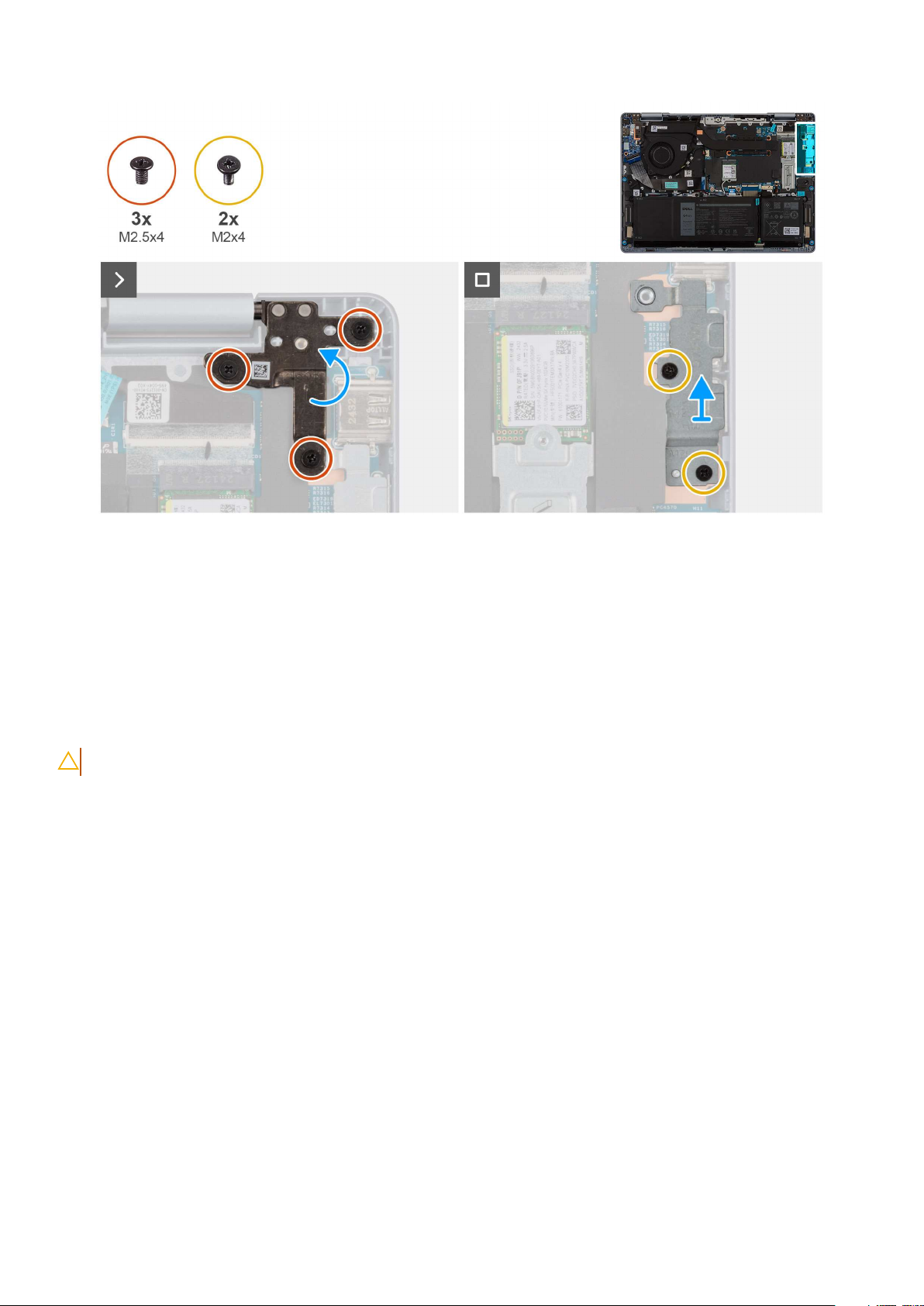

Rysunek 36. Wymontowywanie klamry portu USB Type-C

Kroki

1. Wykręć trzy śruby (M2,5x4) mocujące zawiasy wyświetlacza do zestawu klawiatury ipodpórki na nadgarstek.

2. Odchyl lewy zawias wyświetlacza pod kątem90 stopni.

3. Wykręć dwie śruby (M2x4) mocujące klamrę portu USB Type-C do zestawu podpórki na nadgarstek iklawiatury.

4. Zdejmij klamrę USB Type-C zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie klamry portu USB Type-C

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji klamry portu USB Type-C.

62 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

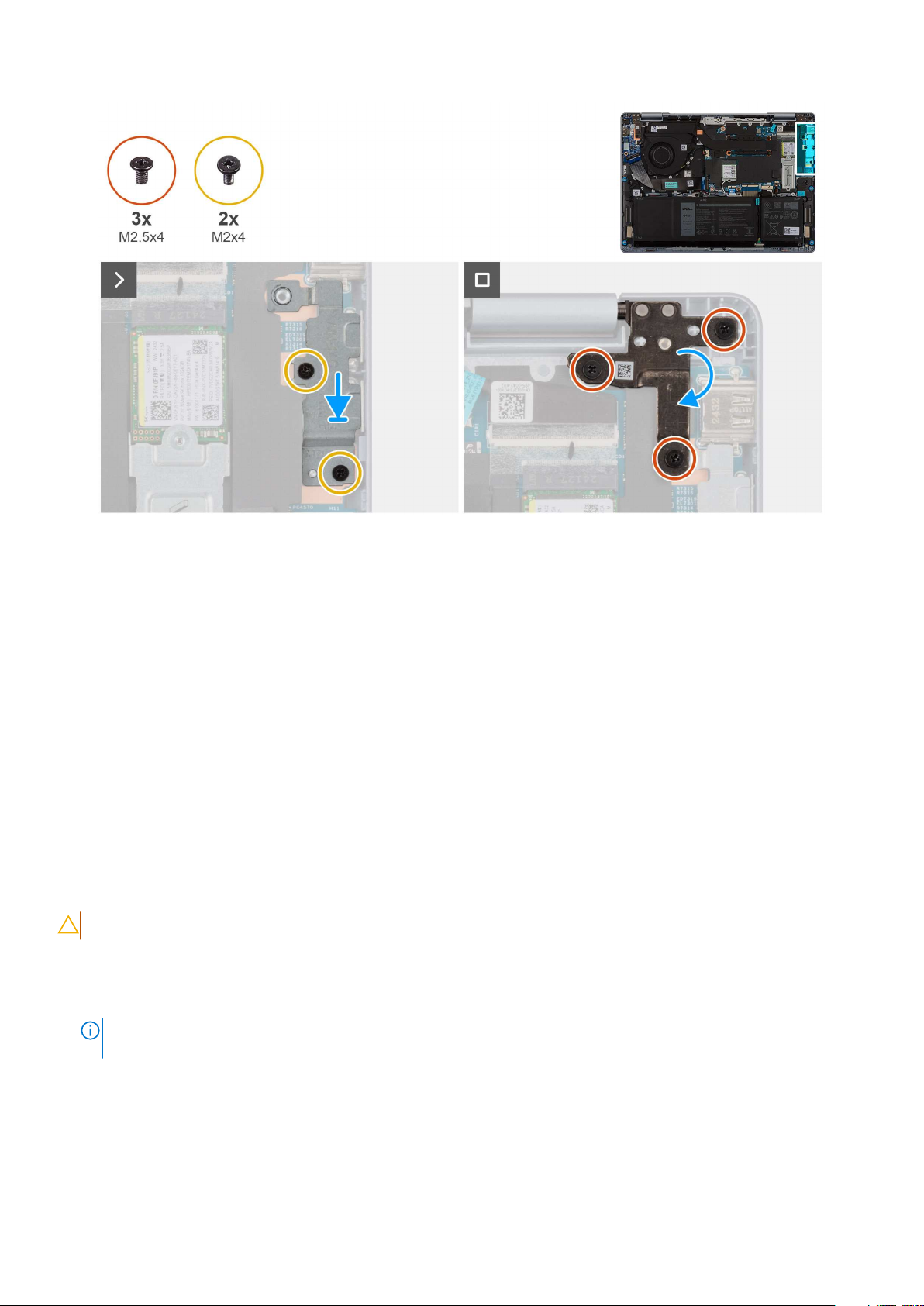

Rysunek 37. Instalowanie klamry portu USB Type-C

Kroki

1. Umieść i dopasuj otwory na śruby wklamrze portu USB Type-C do otworów wzestawie klawiatury ipodpórki na nadgarstek.

2. Wkręć dwie śruby (M2x4) mocujące klamrę portu USB Type-C do zestawu klawiatury i podpórki na nadgarstek.

3. Zamknij lewy zawias wyświetlacza idopasuj otwory na śruby wlewym zawiasie wyświetlacza do otworów wzestawie podpórki na
nadgarstek iklawiatury.

4. Wkręć trzy śruby (M2,5x4) mocujące lewy zawias wyświetlacza do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Touchpad

Wymontowywanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania touchpada.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 63

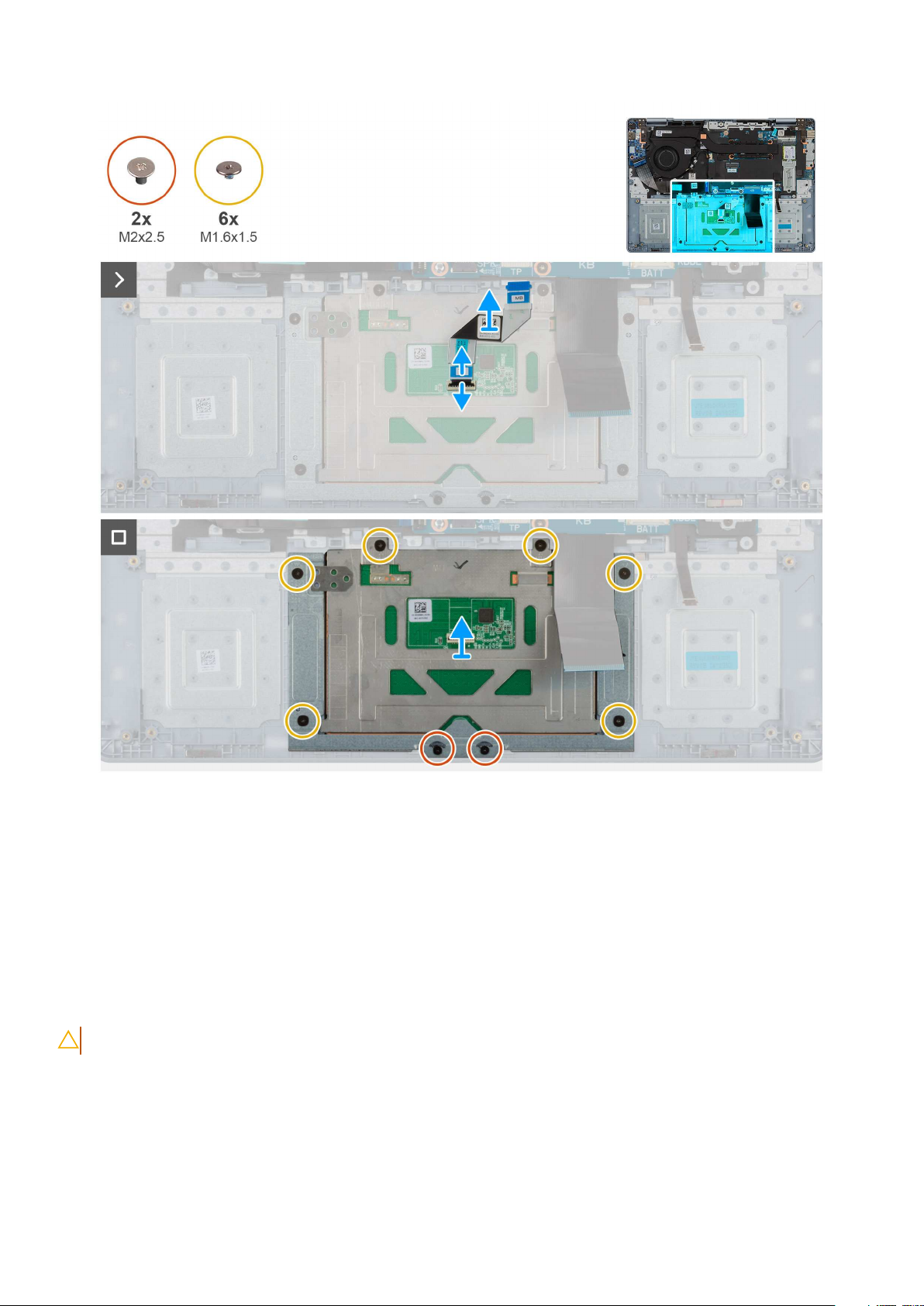

Rysunek 38. Wymontowywanie touchpada

Kroki

1. Unieś zatrzask iodłącz kabel touchpada od złącza kabla touchpada (TP) na płycie głównej.

2. Unieś zatrzask iodłącz kabel touchpada od touchpada.

3. Zdejmij kabel touchpada zzestawu podpórki na nadgarstek iklawiatury.

4. Wykręć dwie śruby (M2x2.5) isześć śrub (M1,6x1,5), które mocują touchpada do zestawu podpórki na nadgarstek iklawiatury.

5. Zdejmij touchpad zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji touchpada.

64 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

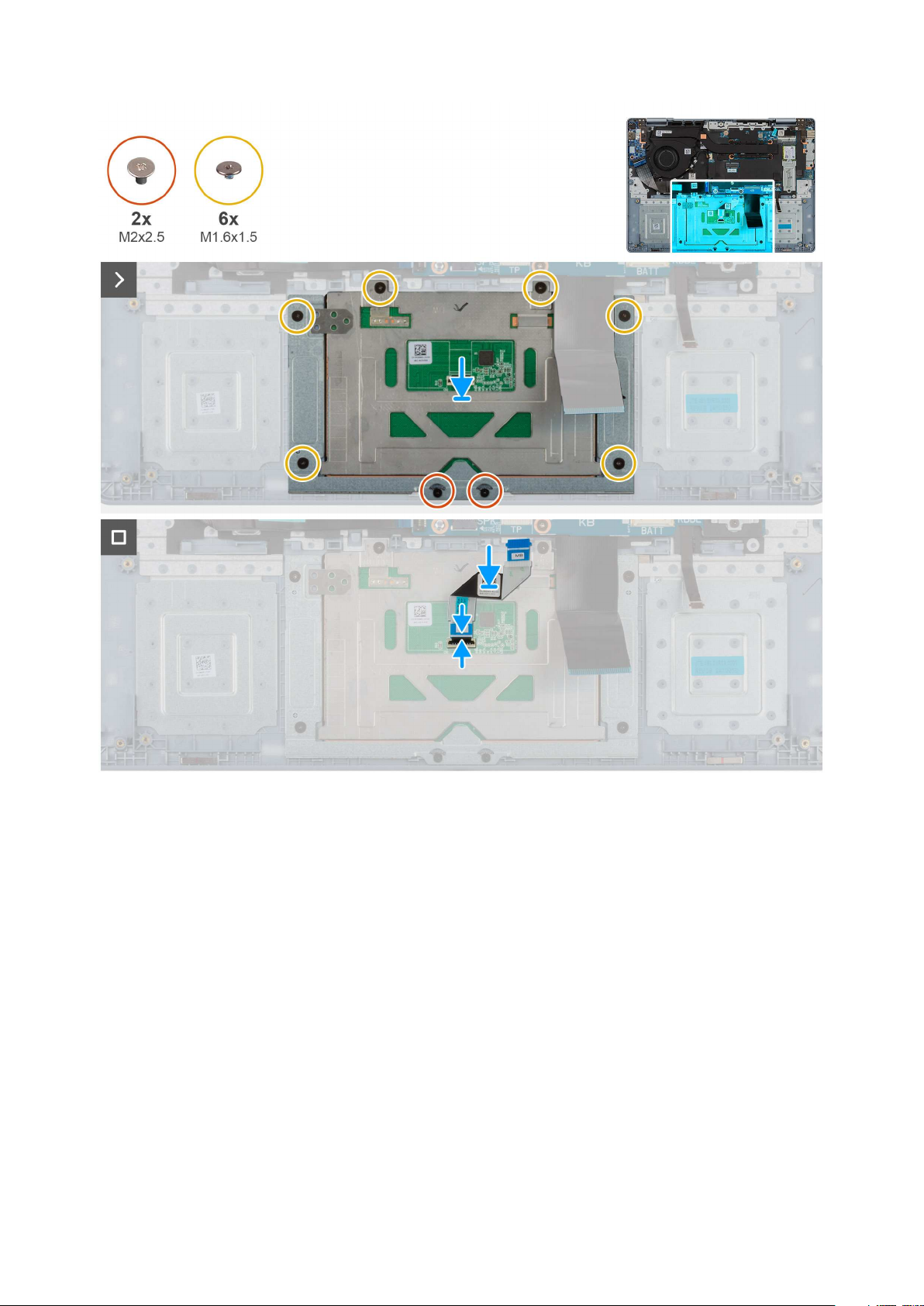

Rysunek 39. Instalowanie touchpada

Kroki

1. Umieść touchpad wodpowiednim gnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wtouchpadzie do otworów wzestawie klawiatury ipodpórki na nadgarstek.

3. Wymień dwie śruby (M2x2.5) isześć śrub (M1,6x1,5), które mocują touchpada do zestawu podpórki na nadgarstek iklawiatury.

4. Umieść kabel touchpada na zestawie podpórki na nadgarstek iklawiatury.

5. Podłącz kabel touchpada do touchpada izamknij zatrzask.

6. Podłącz kabel touchpada do złącza kabla touchpada (TP) na płycie głównej izamknij zatrzask.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 65

Głośniki

Wymontowywanie głośników

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj kartę sieci bezprzewodowej.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania głośników.

.

66 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

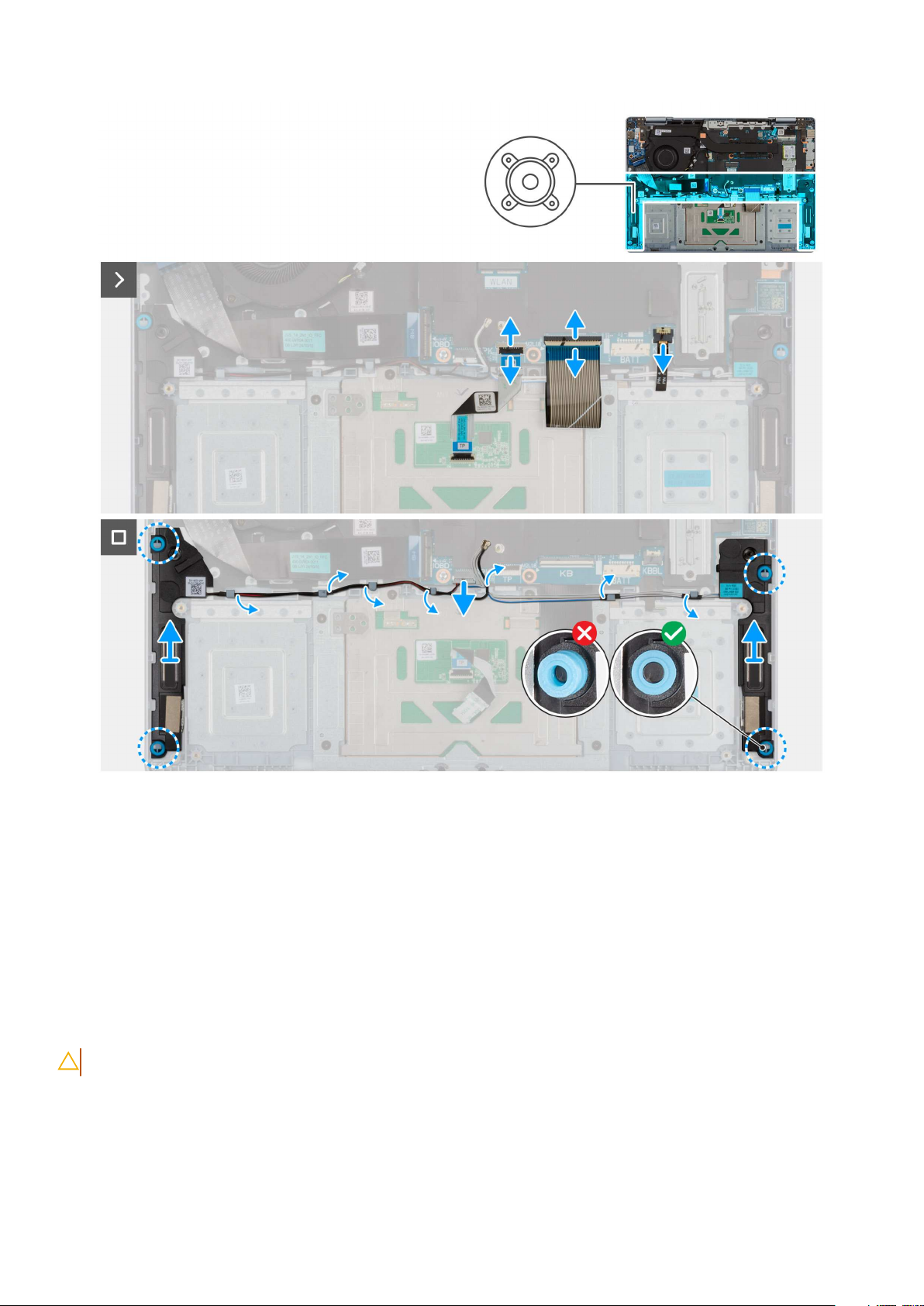

Rysunek 40. Wymontowywanie głośników

Kroki

1. Unieś zatrzask, aby odłączyć kabel podświetlenia klawiatury od złącza kabla podświetlenia klawiatury (KBBL) na płycie głównej.

2. Unieś zatrzask, aby odłączyć kabel klawiatury od złącza kabla klawiatury (KB) na płycie głównej.

3. Unieś zatrzask iodłącz kabel touchpada od złącza kabla touchpada (TP) na płycie głównej.

4. Odłącz kabel głośnika od złącza kabla głośnika (SPK) na płycie głównej.

5. Wyjmij kable głośnikowe iantenowe zprowadnic na zestawie podpórki na nadgarstek iklawiatury.

6. Wyjmij lewy iprawy głośnik wraz zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie głośników

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 67

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji głośników.

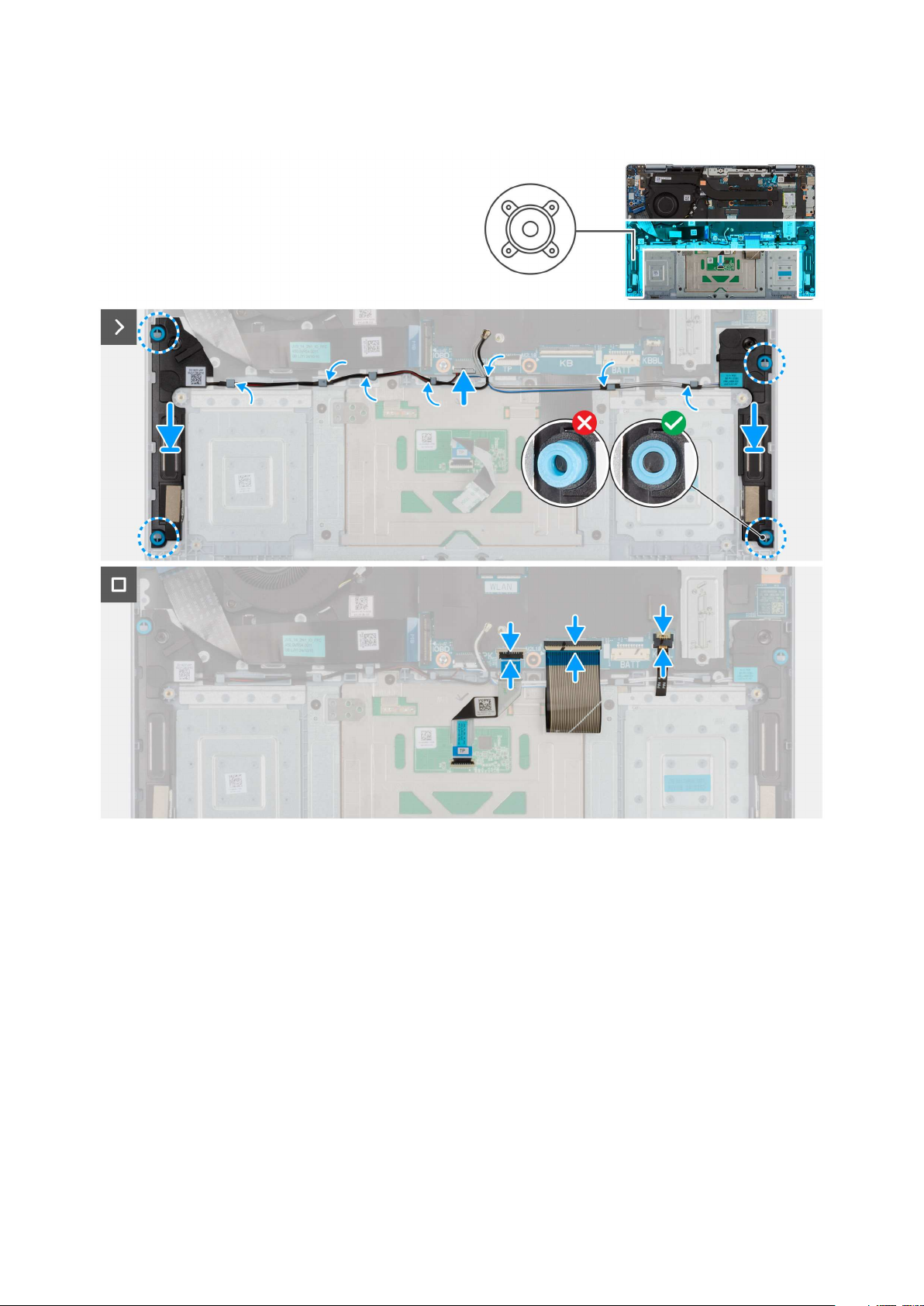

Rysunek 41. Instalowanie głośników

Kroki

1. Umieść głośniki wgniazdach wzestawie klawiatury ipodpórki na nadgarstek, dopasowując je do wypustek igumowych krążków.

2. Umieść kable głośnikowy iantenowy wprowadnicach na zestawie podpórki na nadgarstek iklawiatury.

3. Podłącz kabel głośnika do złącza kabla głośnika (SPK) na płycie głównej.

4. Podłącz kabel touchpada do złącza kabla touchpada (TP) na płycie głównej izamknij zatrzask.

5. Podłącz kabel klawiatury do złącza kabla klawiatury (KB) na płycie głównej izamknij zatrzask.

6. Podłącz kabel podświetlenia klawiatury do złącza kabla podświetlenia klawiatury (KBBL) na płycie głównej izamknij zatrzask.

Kolejne kroki

1. Zainstaluj kartę sieci bezprzewodowej.

2. Zainstaluj baterię.

3. Zainstaluj pokrywę dolną.

4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

68 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

.

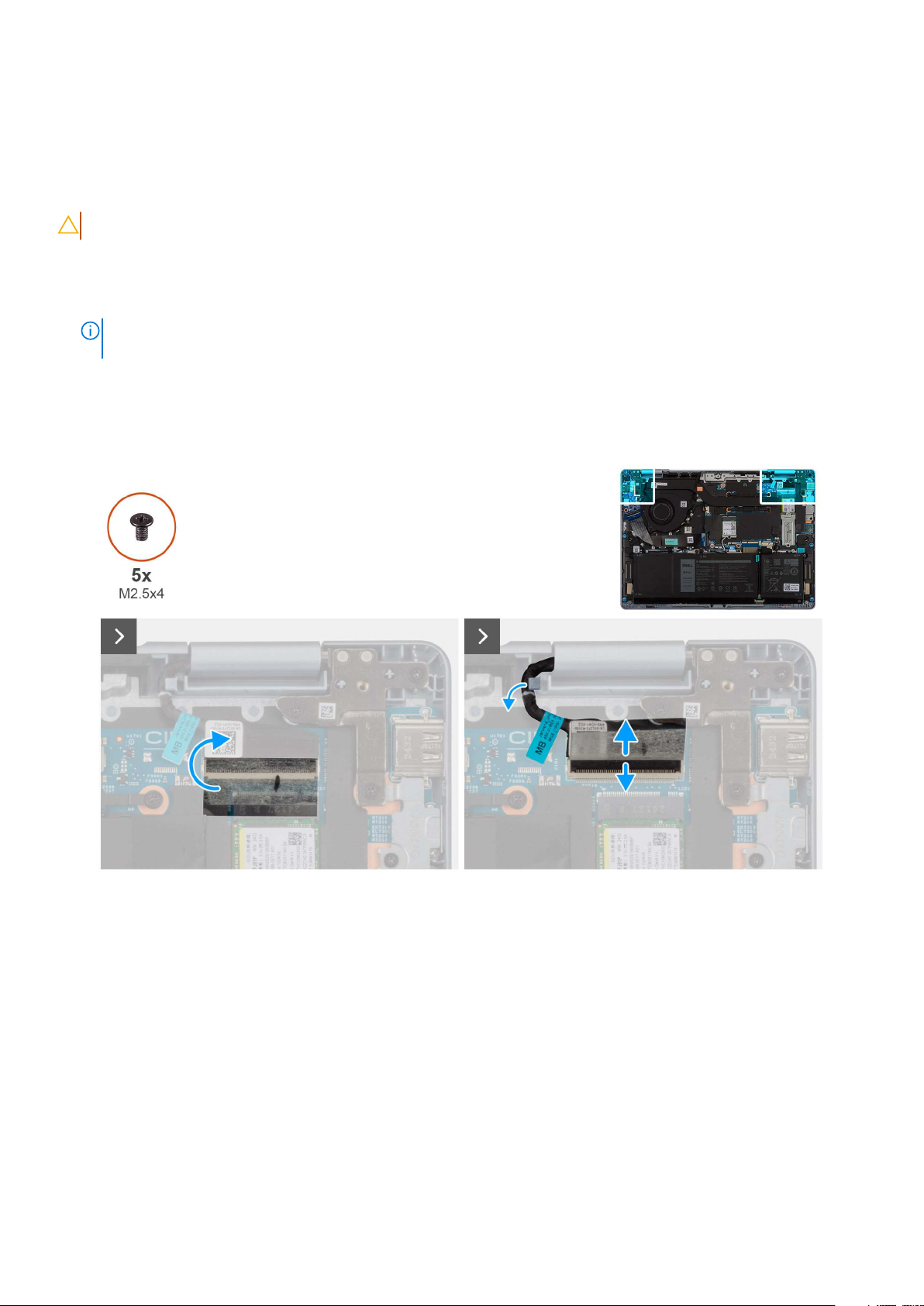

Rysunek 42. Odłączanie kabla wyświetlacza

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

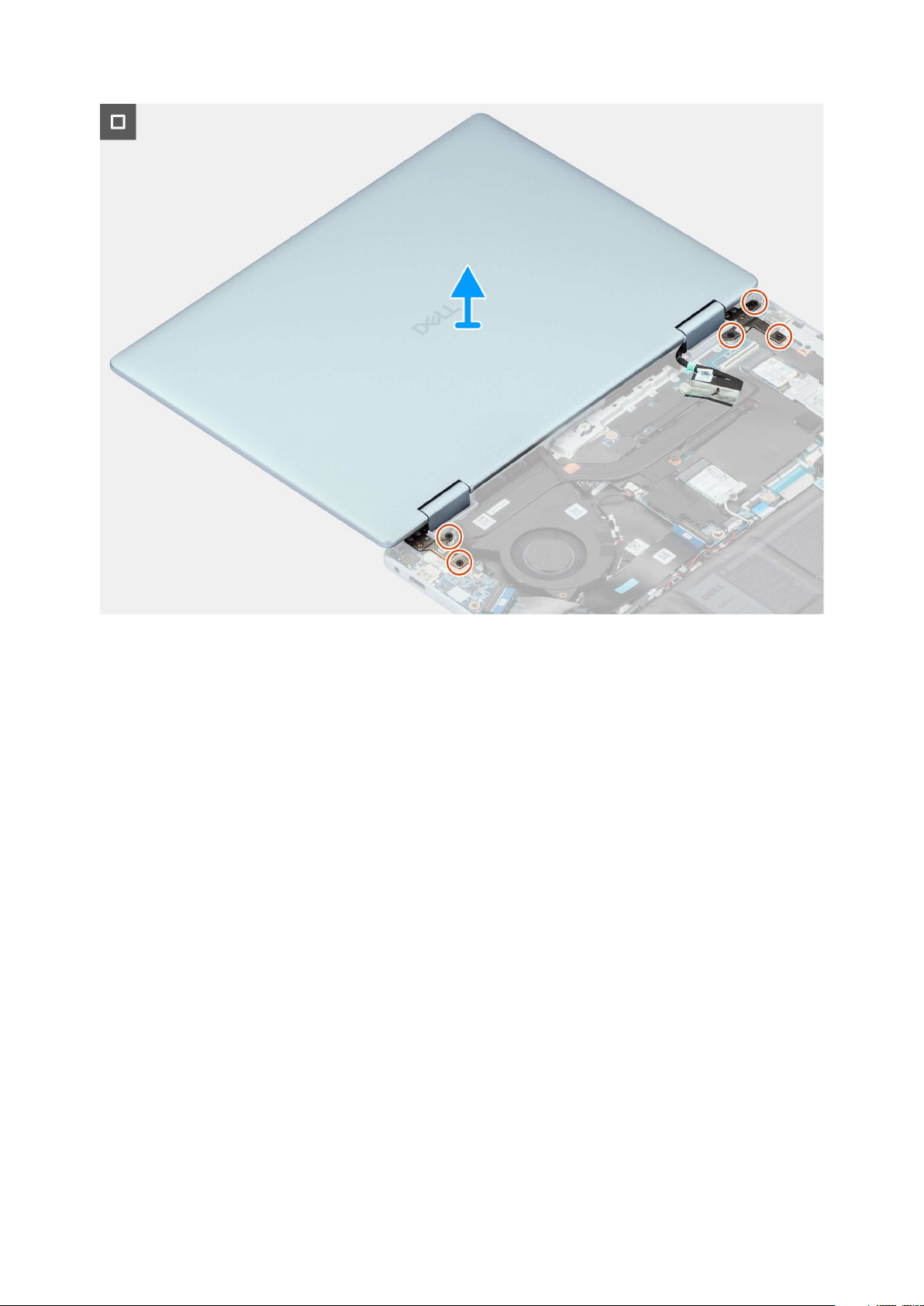

Rysunek 43. Wymontowywanie zestawu wyświetlacza

70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

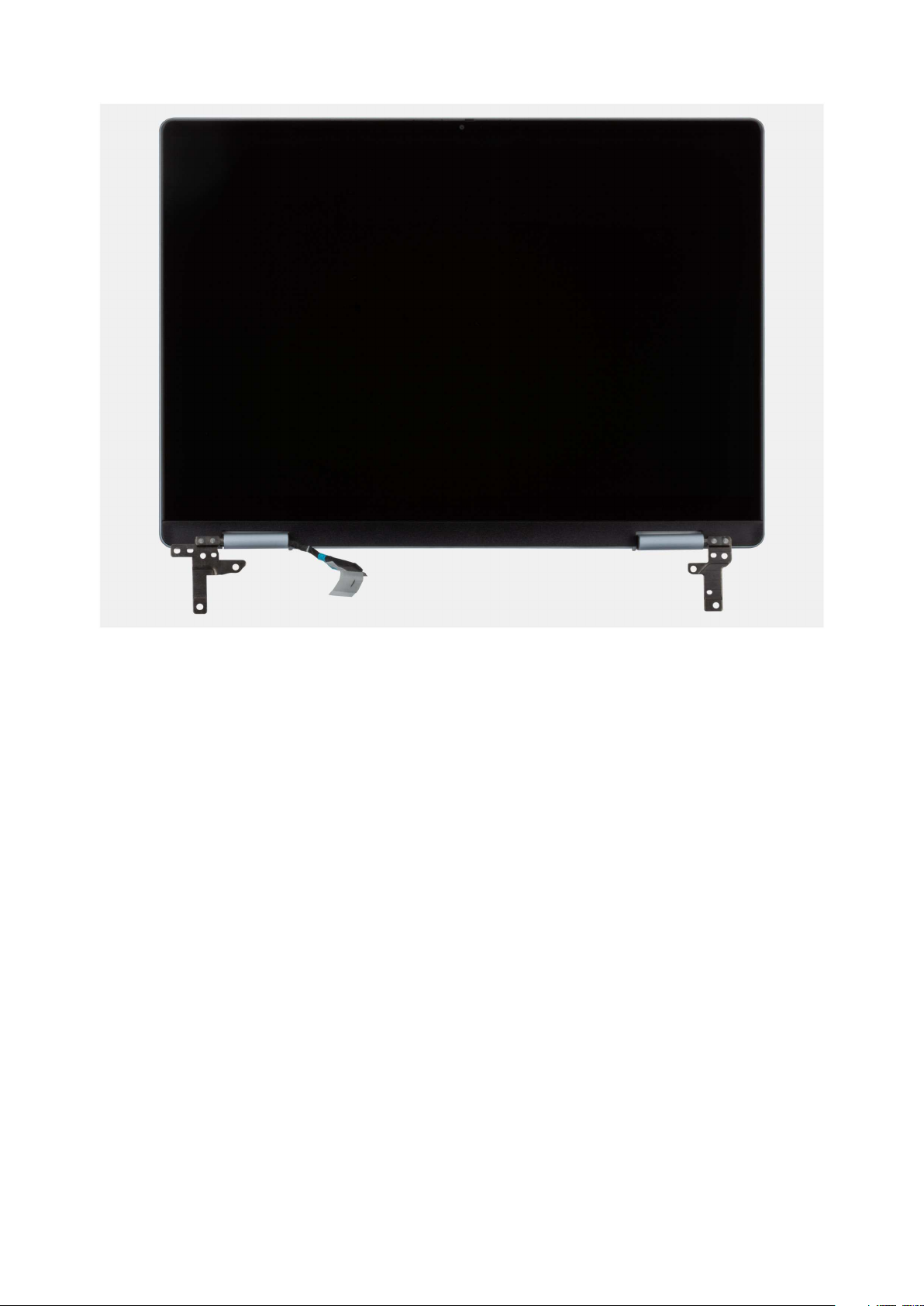

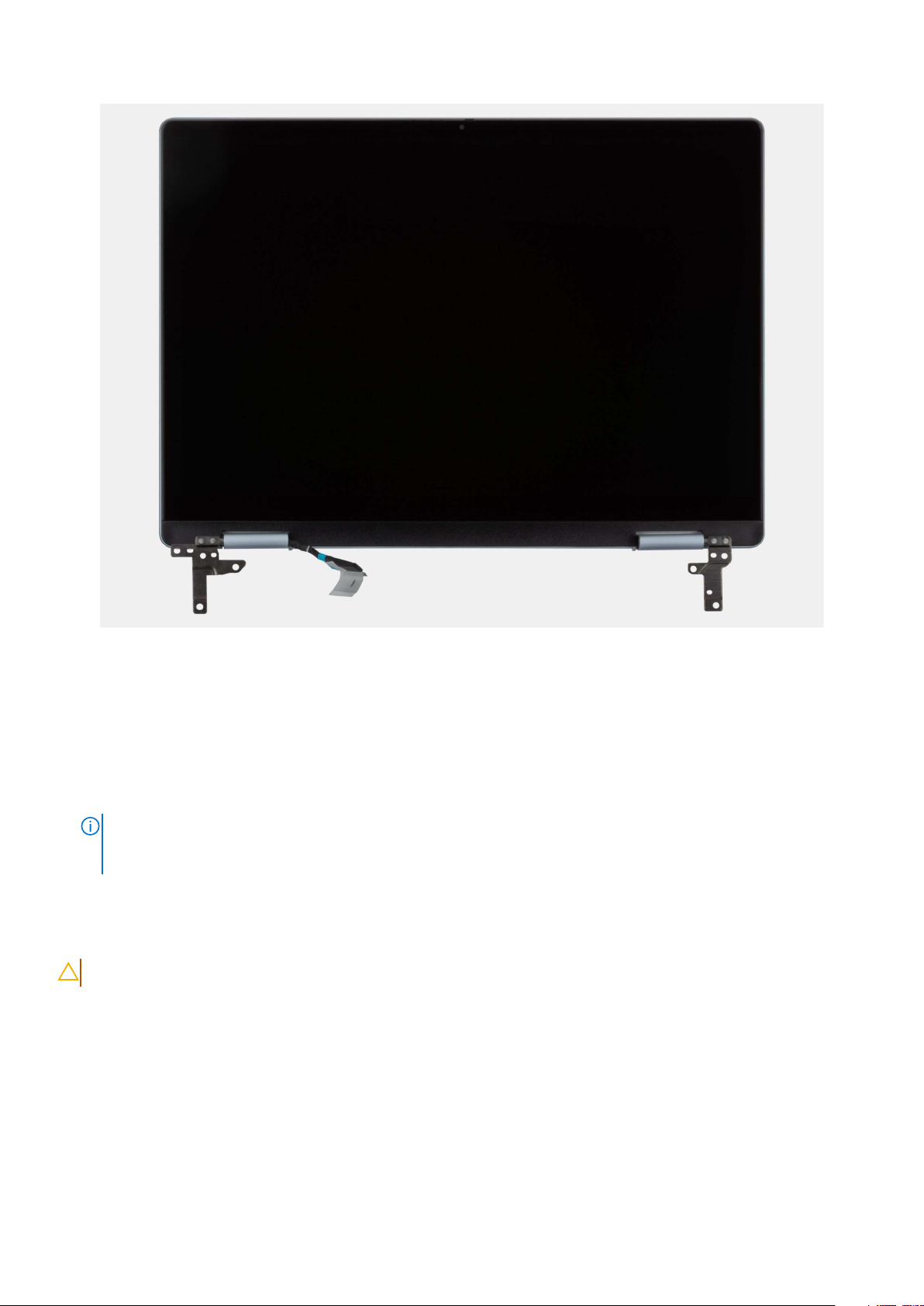

Rysunek 44. Zestaw wyświetlacza

Kroki

1. Odklej taśmę mocującą złącze kabla wyświetlacza do płyty głównej.

2. Unieś zatrzask złącza iodłącz kabel wyświetlacza od złącza kabla wyświetlacza (LCD) na płycie głównej.

3. Wykręć dwie śruby (M2,5x4) mocujące prawy zawias wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

4. Wykręć trzy śruby (M2,5x4) mocujące zawiasy wyświetlacza do zestawu klawiatury ipodpórki na nadgarstek.

5. Delikatnie zdejmij zestaw klawiatury i podpórki na nadgarstek zzestawu wyświetlacza.

UWAGA: Zestaw wyświetlacza jest zestawem typu HUD (Hinge-Up Design), którego nie można zdemontować po wyjęciu

zdolnej części obudowy. Jeśli elementy zestawu wyświetlacza działają nieprawidłowo iwymagana jest ich wymiana, należy

wymienić cały zestaw.

Instalowanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 71

Rysunek 45. Zestaw wyświetlacza

72 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

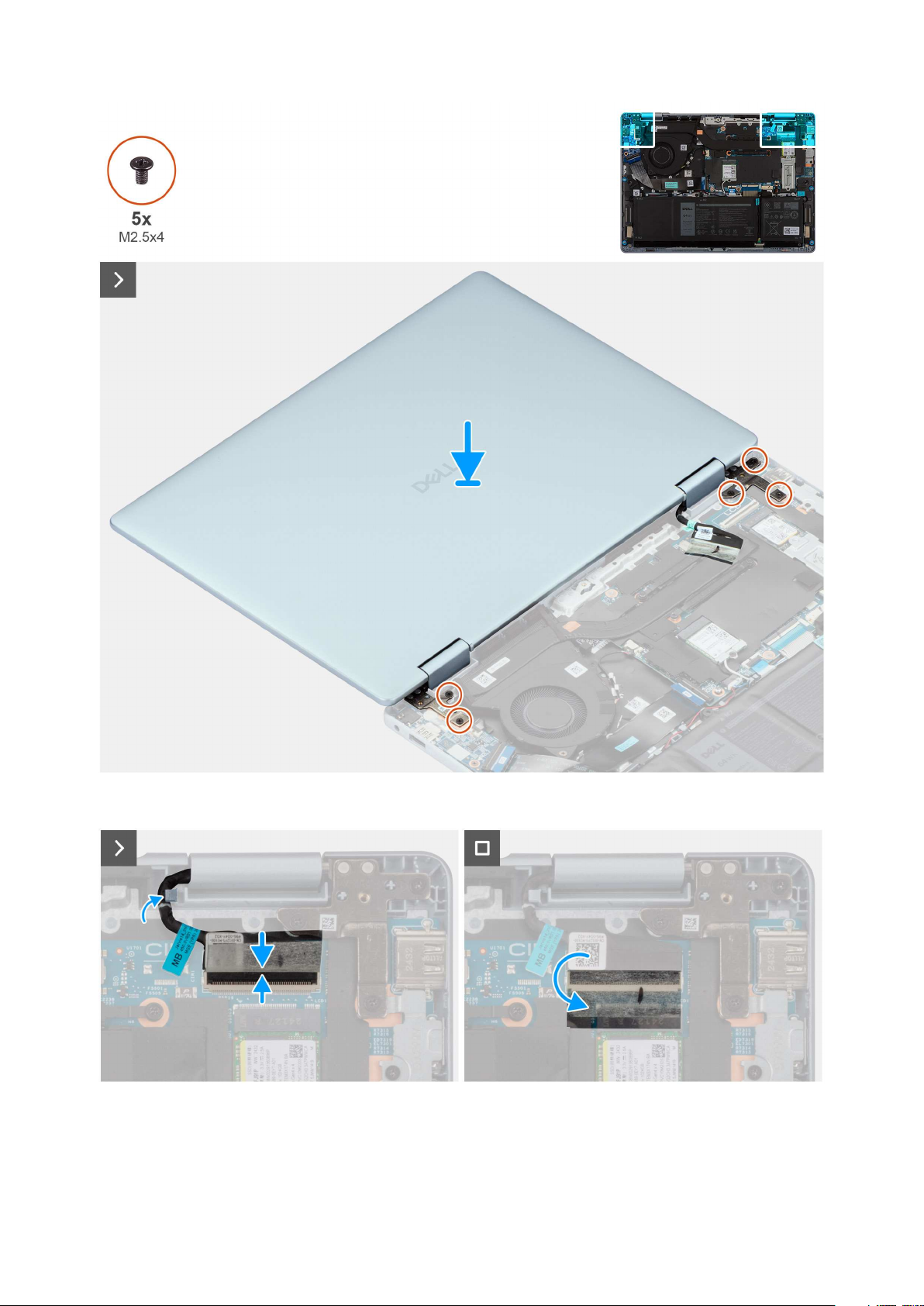

Rysunek 46. Instalowanie zestawu wyświetlacza

Rysunek 47. Podłączanie kabla wyświetlacza

Kroki

1. Połóż zestaw wyświetlacza na płaskiej iczystej powierzchni.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 73

2. Umieść zestaw podpórki na nadgarstek iklawiatury na zestawie wyświetlacza.

3. Dopasuj otwory na śruby wprawym zawiasie wyświetlacza do otworów wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2,5x4) mocujące prawy zawias wyświetlacza do zestawu klawiatury i podpórki na nadgarstek.

5. Dopasuj otwory na śruby wlewym zawiasie wyświetlacza do otworów wzestawie podpórki na nadgarstek iklawiatury.

6. Wkręć trzy śruby (M2,5x4) mocujące lewy zawias wyświetlacza do zestawu podpórki na nadgarstek i klawiatury.

7. Podłącz kabel wyświetlacza do złącza kabla wyświetlacza (LCD) na płycie głównej izamknij zatrzask.

8. Przyklej taśmę mocującą zatrzask złącza kabla wyświetlacza do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta główna

Wymontowywanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj kartę sieci bezprzewodowej.

5. Wymontuj dysk SSD M.2 2230.

6. Wymontuj radiator.

7. Wymontuj wspornik portu USB Type-C.

8. Wymontuj zestaw wyświetlacza.

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

.

74 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

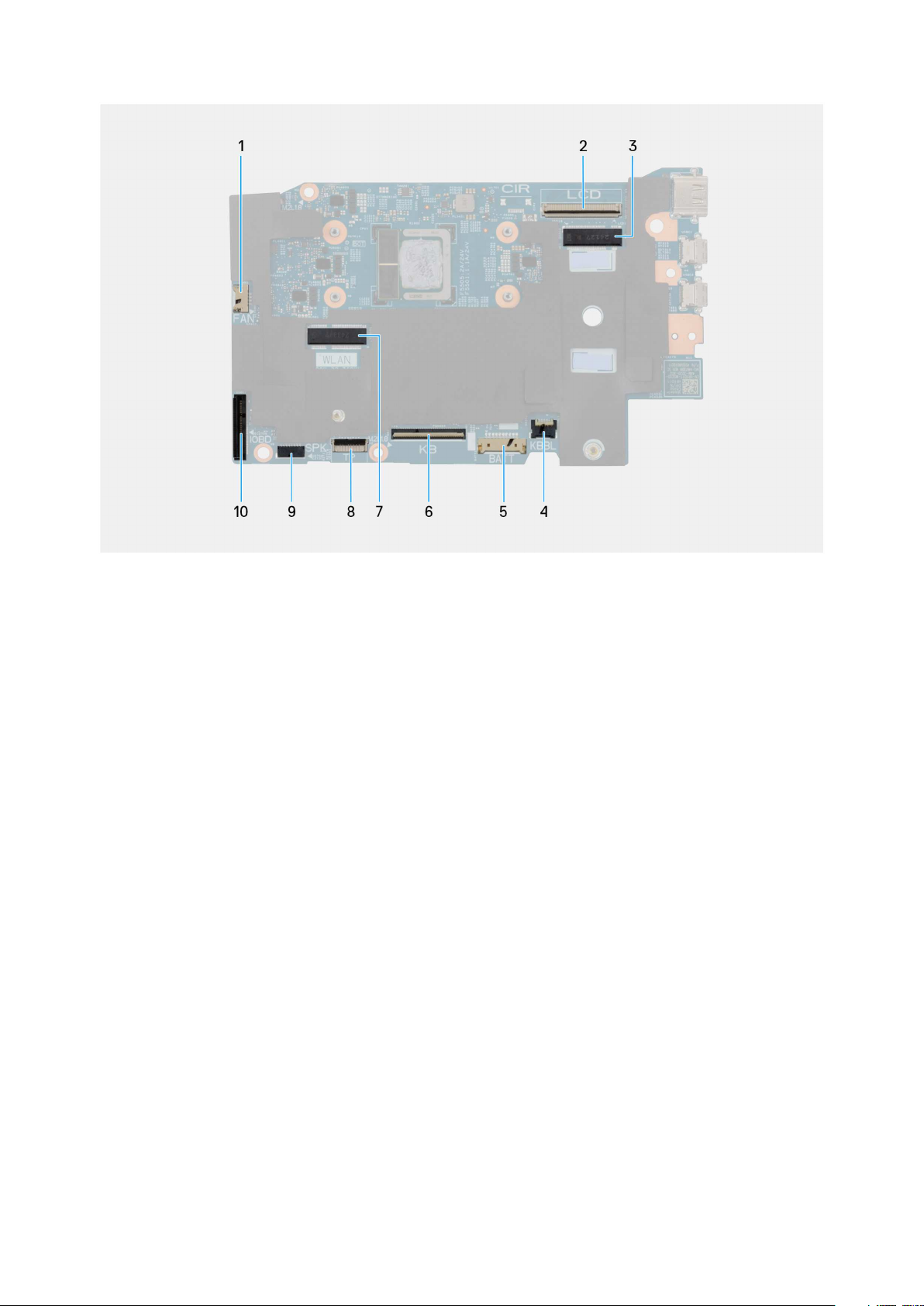

Rysunek 48. Złącza na płycie głównej

1. Złącze kabla wentylatora (FAN)

2. Złącze kabla wyświetlacza (LCD)

3. Złącze dysku SSD M.2 (SSD)

4. Złącze kabla podświetlenia klawiatury (KBBL)

5. Złącze kabla baterii (BATT)

6. Złącze kabla klawiatury (KB)

7. Złącze karty sieci bezprzewodowej (WLAN)

8. Złącze kabla touchpada (TP)

9. Złącze kabla głośnikowego (SPK)

10. Złącze kabla płyty we/wy (IOBD)

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 75

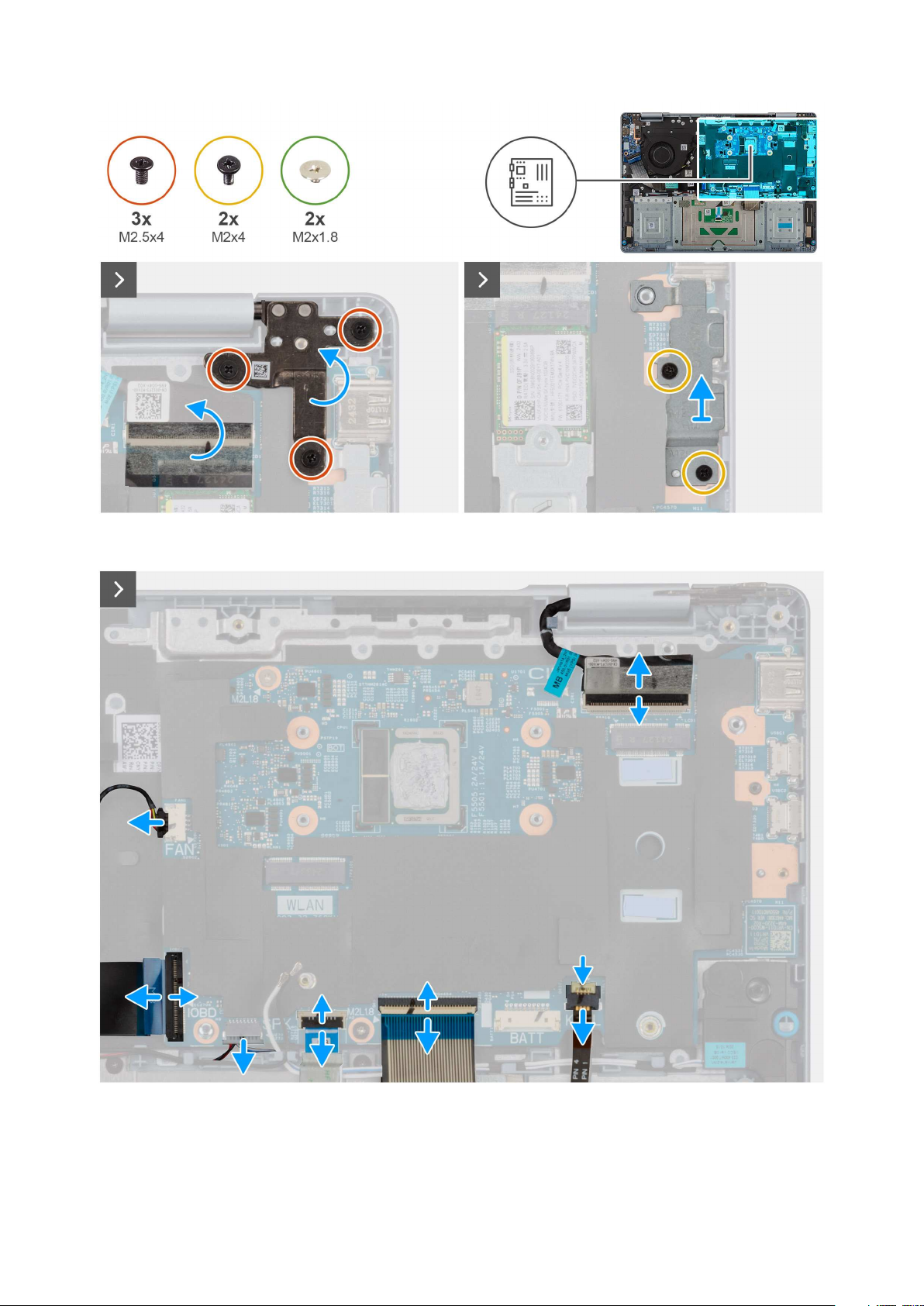

Rysunek 49. Demontaż wspornika i śrub portu USB Type-C

Rysunek 50. Odłączanie kabli od płyty głównej

76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

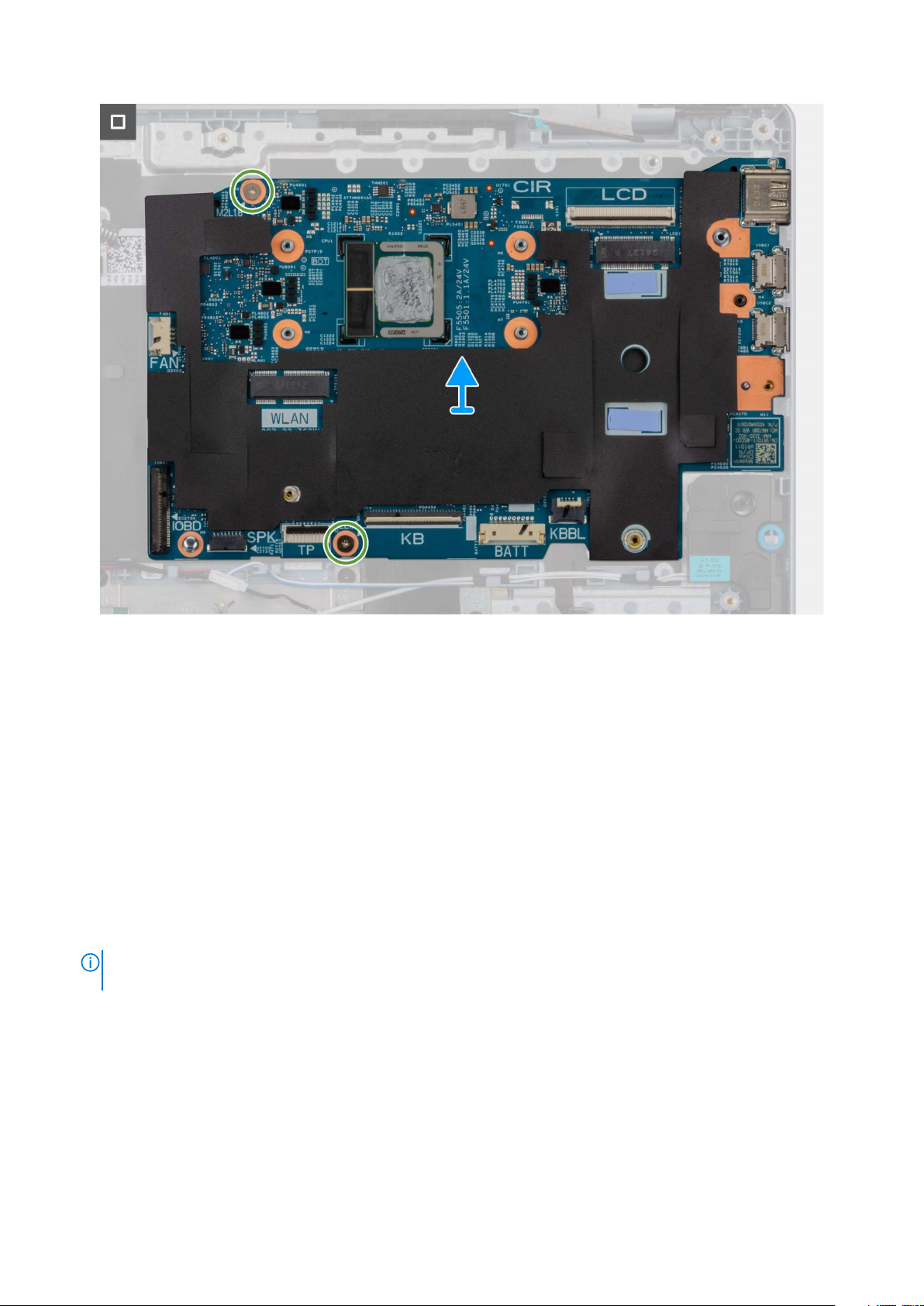

Rysunek 51. Wymontowywanie płyty głównej

Kroki

1. Wykręć trzy śruby (M2,5x4) mocujące zawiasy wyświetlacza do zestawu klawiatury ipodpórki na nadgarstek.

2. Odchyl lewy zawias wyświetlacza pod kątem90 stopni.

3. Wykręć dwie śruby (M2x4) mocujące klamrę portu USB Type-C do zestawu podpórki na nadgarstek iklawiatury.

4. Unieś, aby wyjąć klamrę portu USB Type-C z zestawu klawiatury i podpórki na nadgarstek.

5. Otwórz zatrzask złącza kabla płyty we/wy (IOBD) iodłącz kabel płyty we/wy od płyty głównej.

6. Odłącz kabel głośnika od złącza kabla głośnika (SPK) na płycie głównej.

7. Unieś zatrzask iodłącz kabel touchpada od złącza kabla touchpada (TP) na płycie głównej.

8. Unieś zatrzask, aby odłączyć kabel klawiatury od złącza kabla klawiatury (KB) na płycie głównej.

9. Unieś zatrzask, aby odłączyć kabel podświetlenia klawiatury od złącza kabla podświetlenia klawiatury (KBBL) na płycie głównej.

10. Unieś zatrzask złącza iodłącz kabel wentylatora od złącza kabla wentylatora (FAN) na płycie głównej.

11. Wykręć dwie śruby (M2x1,8) mocujące płytę główną do zestawu podpórki na nadgarstek iklawiatury.

12. Wyjmij płytę główną zzestawu podpórki na nadgarstek i klawiatury.

UWAGA: Ostrożnie podnieś płytę systemową pod kątem, aby usunąć kołek pozycjonujący i nie uszkodzić płytki drukowanej (PCB)

płyty systemowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 77

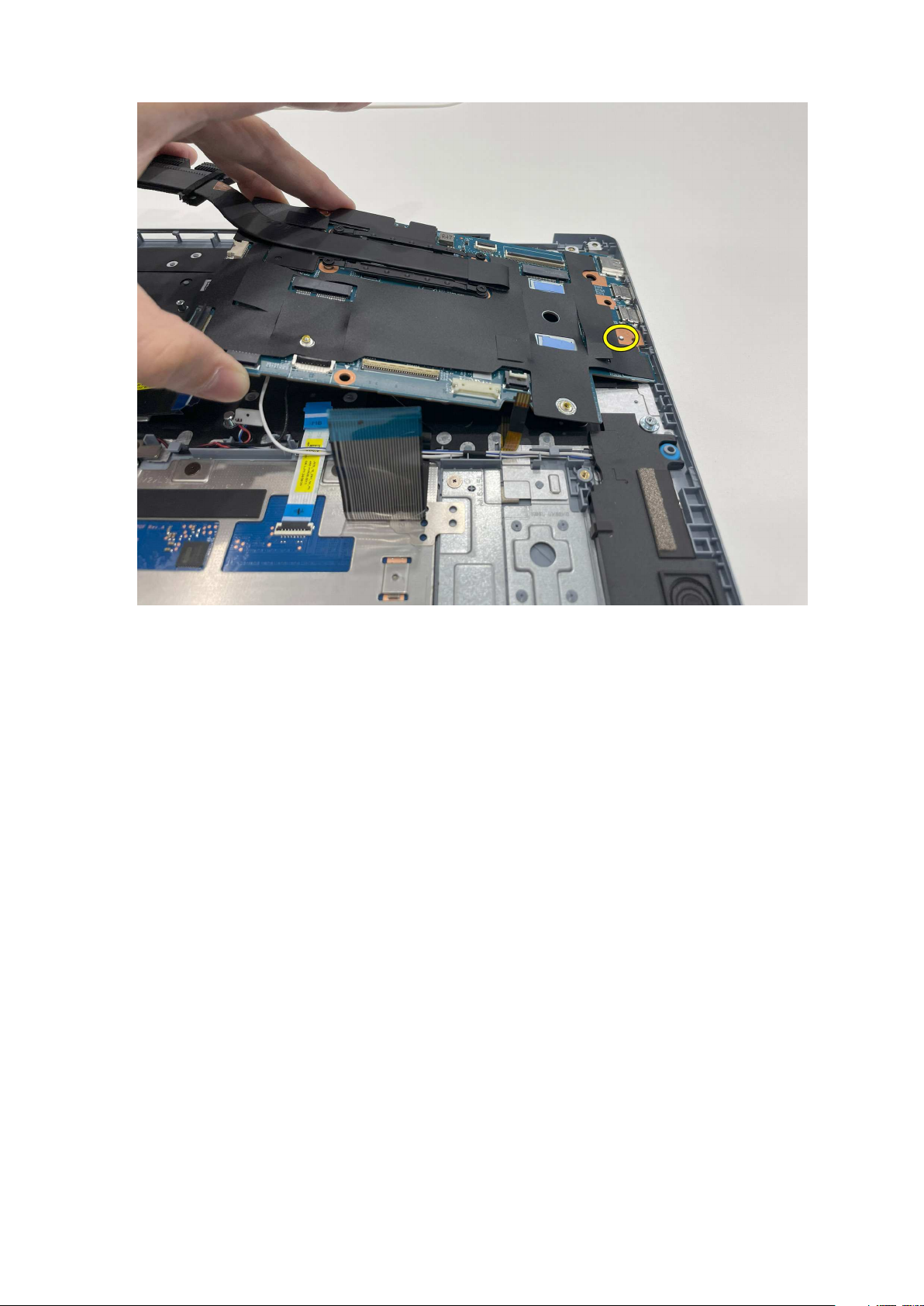

Rysunek 52. Pin płyty systemowej

78 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

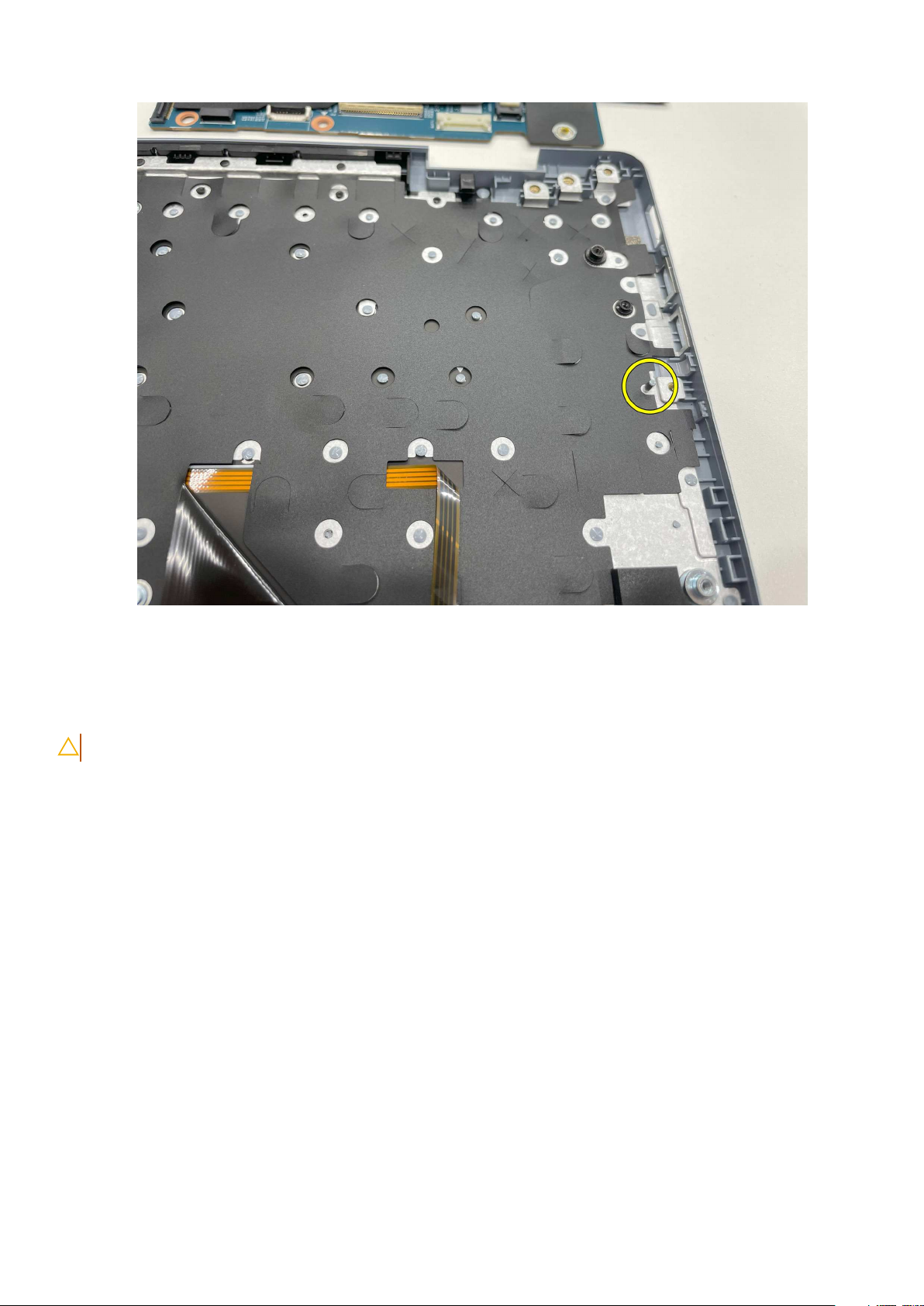

Rysunek 53. Pin płyty systemowej

Instalowanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 79

Rysunek 54. Złącza na płycie głównej

1. Złącze kabla wentylatora (FAN)

2. Złącze kabla wyświetlacza (LCD)

3. Złącze dysku SSD M.2 (SSD)

4. Złącze kabla podświetlenia klawiatury (KBBL)

5. Złącze kabla baterii (BATT)

6. Złącze kabla klawiatury (KB)

7. Złącze karty sieci bezprzewodowej (WLAN)

8. Złącze kabla touchpada (TP)

9. Złącze kabla głośnikowego (SPK)

10. Złącze kabla płyty we/wy (IOBD)

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty głównej.

80 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

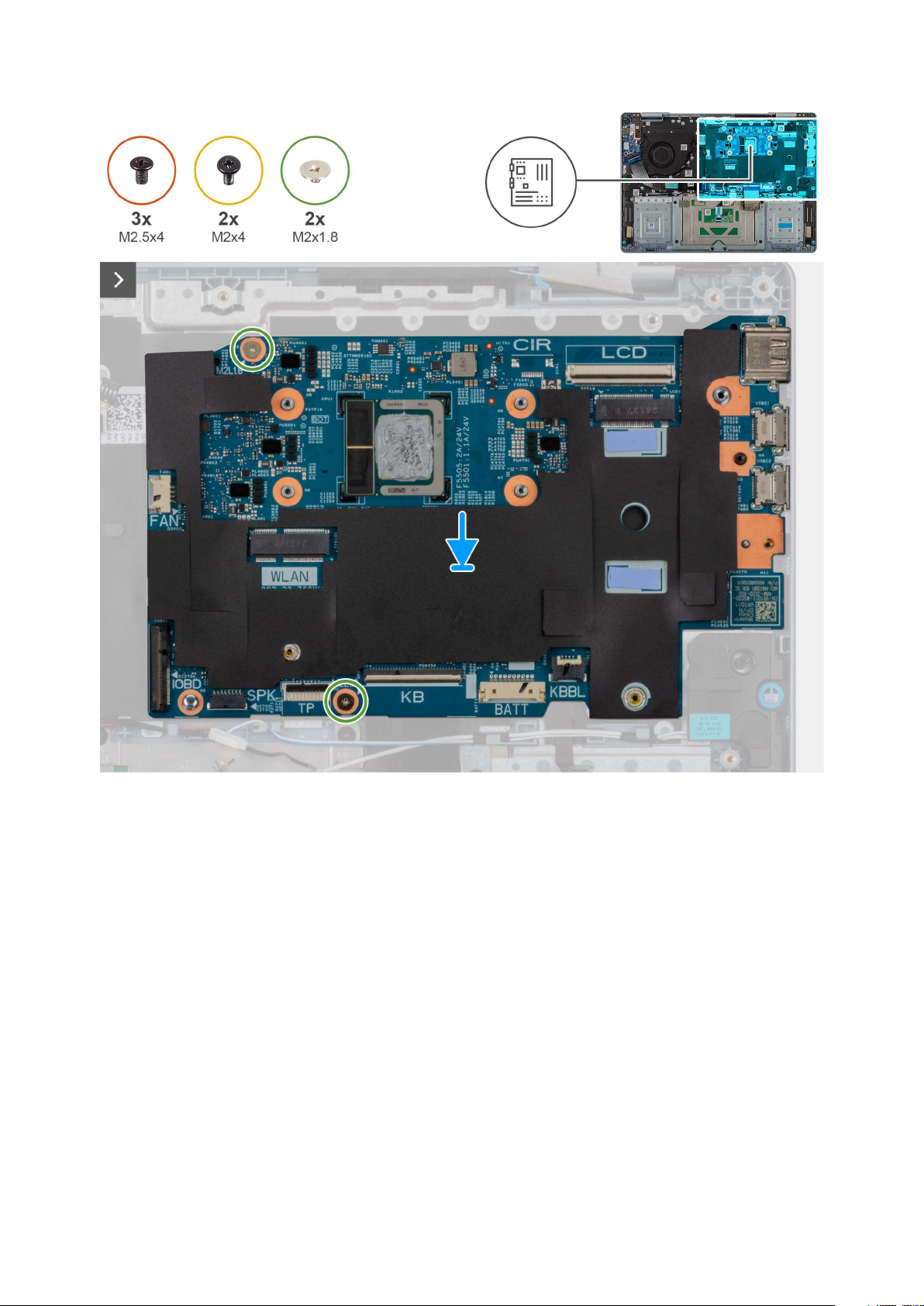

Rysunek 55. Instalowanie płyty głównej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 81

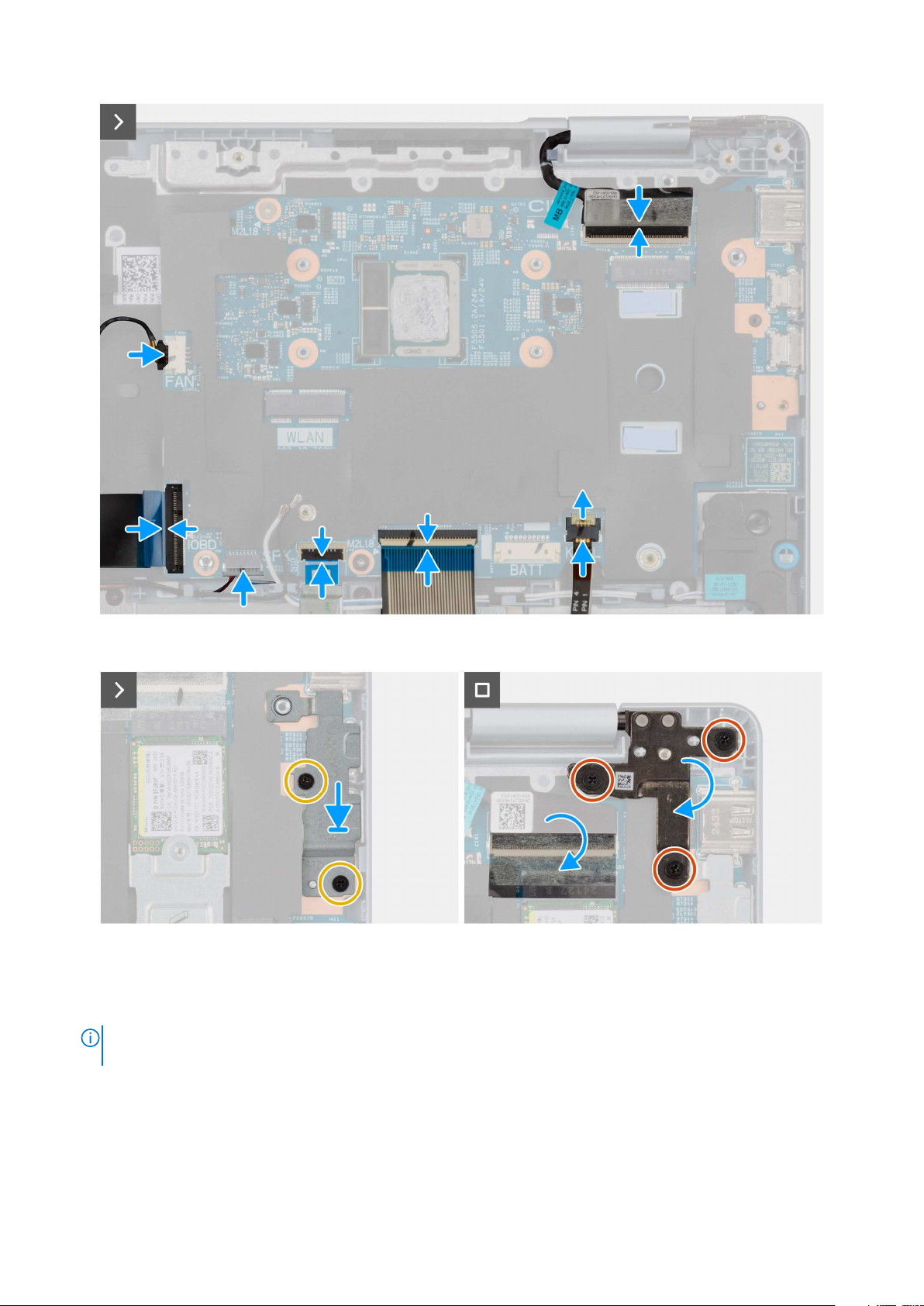

Rysunek 56. Podłączanie kabli do płyty głównej

Rysunek 57. Podłączanie śrub

Kroki

1. Dopasuj otwory na śruby wpłycie głównej do otworów wzestawie podpórki na nadgarstek i klawiatury.

UWAGA: Ostrożnie umieść płytę systemową pod kątem, aby usunąć kołek pozycjonujący i nie uszkodzić płytki drukowanej (PCB)

płyty systemowej.

82 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 58. Pin płyty systemowej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 83

Rysunek 59. Pin płyty systemowej

2. Wkręć dwie śruby (M2x1,8) mocujące płytę główną do zestawu podpórki na nadgarstek i klawiatury.

3. Podłącz kabel płyty we/wy do złącza kabla płyty we/wy (IOBD) na płycie głównej.

4. Podłącz kabel głośnika do złącza kabla głośnika (SPK) na płycie głośnika.

5. Podłącz kabel touchpada do złącza kabla touchpada (TP) na płycie głównej izamknij zatrzask.

6. Podłącz kabel klawiatury do złącza kabla klawiatury (KB) na płycie głównej izamknij zatrzask.

7. Podłącz kabel podświetlenia klawiatury do złącza kabla podświetlenia klawiatury (KBBL) na płycie głównej izamknij zatrzask.

8. Podłącz kabel wentylatora do złącza kabla wentylatora (FAN) na płycie głównej izamknij zatrzask.

9. Dopasuj otwory na śruby we wsporniku portu USB Type-C do otworów wpłycie głównej.

10. Wkręć dwie śruby (M2x4) mocujące klamrę portu USB Type-C do płyty głównej.

11. Wyrównaj śruby lewego zawiasu wyświetlacza z otworami na śruby w podpórce dłoni.

12. Wkręć trzy śruby (M2,5x4) mocujące lewy zawias wyświetlacza do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj zestaw wyświetlacza.

2. Zainstaluj klamry portu USB Type-C.

3. Zainstaluj radiator.

4. Zainstaluj dysk SSD M.2 2230.

5. Zainstaluj kartę sieci bezprzewodowej.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

84 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Zestaw podpórki na nadgarstek

Wymontowywanie zestawu podpórki na nadgarstek

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

komputera

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj kartę sieci bezprzewodowej.

5. Wymontuj dysk SSD M.2 2230.

6. Wymontuj głośniki.

7. Wymontuj wentylator systemowy.

8. Wyjmij płytę we/wy ikabel we/wy.

9. Wymontuj przycisk zasilania zczytnikiem linii papilarnych

10. Wymontuj touchpad.

11. Wymontuj zestaw wyświetlacza.

12. Wymontuj płytę główną.

.

UWAGA: Płytę główną można wyjąć wraz zradiatorem.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania zestawu podpórki na nadgarstek.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 85

Rysunek 60. Wymontowywanie zestawu podpórki na nadgarstek

Kroki

Po wykonaniu czynności wstępnych pozostanie zestaw podpórki na nadgarstek.

Instalowanie zestawu podpórki na nadgarstek

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu podpórki na nadgarstek.

86 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

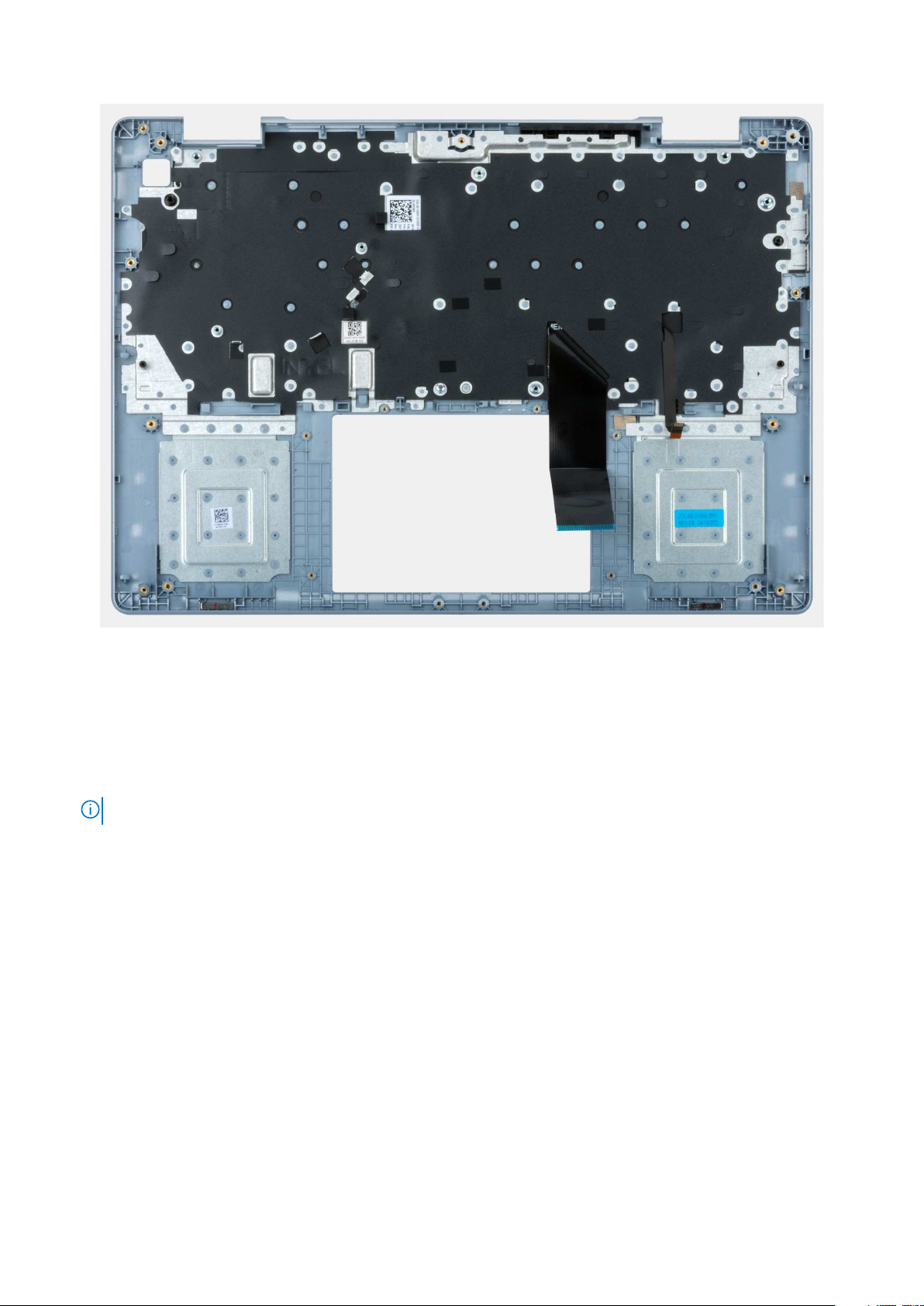

Rysunek 61. Instalowanie zestawu podpórki na nadgarstek

Kroki

Połóż zestaw podpórki na nadgarstek na czystej i płaskiej powierzchni.

Kolejne kroki

1. Zainstaluj płytę główną.

UWAGA: Płytę główną można zainstalować wraz zradiatorem.

2. Zainstaluj zestaw wyświetlacza.

3. Zainstaluj touchpad.

4. Zainstaluj przycisk zasilania zczytnikiem linii papilarnych.

5. Zainstaluj płytę we/wy ikabel we/wy.

6. Zainstaluj wentylator.

7. Zainstaluj głośniki.

8. Zainstaluj dysk SSD M.2 2230.

9. Zainstaluj kartę sieci bezprzewodowej.

10. Zainstaluj baterię.

11. Zainstaluj pokrywę dolną.

12. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 87

7

Oprogramowanie

Niniejszy rozdział zawiera szczegółowe informacje na temat obsługiwanych systemów operacyjnych oraz instrukcje dotyczące sposobu
instalacji sterowników.

System operacyjny

Komputer Dell 14 Plus 2 w 1 DB04250 obsługuje następujące systemy operacyjne:

● Windows 11 Home

● Windows 11 Pro

● Windows 11 Pro, National Education

Sterowniki ipliki do pobrania

Użytkownikom rozwiązującym problemy bądź pobierającym lub instalującym sterowniki zalecamy zapoznanie się zartykułem zbazy wiedzy
Dell zczęsto zadawanymi pytaniami na temat sterowników iplików do pobrania (000123347).

88 Oprogramowanie

8

Konfiguracja systemu BIOS

UWAGA: Zależnie od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji opcje mogą, ale nie muszą pojawiać

się na ekranie.

OSTRZEŻENIE: Niektóre zmiany mogą spowodować nieprawidłową pracę komputera. Przed skorzystaniem zprogramu

konfiguracji systemu BIOS zalecane jest zapisanie pierwotnych ustawień, aby można je było wykorzystać wprzyszłości.

Programu konfiguracji systemu BIOS należy używać wnastępujących celach:

● Wyświetlanie informacji o sprzęcie zainstalowanym w komputerze, takich jak ilość pamięci operacyjnej (RAM) i pojemność urządzenia
pamięci masowej.

● Modyfikowanie konfiguracji systemu.

● Ustawianie i modyfikowanie opcji wybieranych przez użytkownika, takich jak hasło, typ zainstalowanego urządzenia pamięci masowej

oraz włączanie i wyłączanie podstawowych urządzeń.

Uruchamianie programu konfiguracji systemu BIOS

Włącz lub uruchom ponownie komputer i natychmiast naciśnij klawisz F2.

Klawisze nawigacji

UWAGA: Zmiany ustawień większości opcji konfiguracji systemu BIOS są zapisywane, lecz wprowadzane dopiero po ponownym

uruchomieniu komputera.

Tabela 27. Klawisze nawigacji

Klawisze Nawigacja

Strzałka w górę Przejście do poprzedniego pola.

Strzałka w dół Przejście do następnego pola.

Enter Umożliwia wybranie wartości wbieżącym polu (jeśli pole

udostępnia wartości do wyboru) oraz korzystanie złączy wpolach.

Spacja Rozwijanie lub zwijanie listy elementów.

Karta Przejście do następnego obszaru.

Esc Powrót do poprzedniej strony do momentu wyświetlenia ekranu

głównego. Naciśnięcie klawisza Esc na ekranie głównym powoduje
wyświetlenie komunikatu zmonitem ozapisanie zmian iponowne
uruchomienie komputera.

Menu jednorazowego rozruchu F12

Aby przejść do menu jednorazowego rozruchu, włącz komputer iod razu naciśnij klawisz F12.

UWAGA: Jeśli nie możesz wejść do menu jednorazowego rozruchu, powtórz powyższą czynność.

Menu jednorazowego rozruchu zawiera urządzenia, zktórych można uruchomić komputer, atakże zapewnia opcję uruchomienia
diagnostyki. Opcje dostępne wtym menu są następujące:

● Dysk wymienny (jeśli jest dostępny)

● Napęd STXXXX (jeśli jest dostępny)

Konfiguracja systemu BIOS 89

UWAGA: XXX oznacza numer napędu SATA.

● Napęd optyczny (jeśli jest dostępny)

● Dysk twardy SATA (jeśli jest dostępny)

● Diagnostyka

Ekran menu jednorazowego rozruchu wyświetla również opcję dostępu do konfiguracji systemu BIOS.

Wyświetlanie zaawansowanych opcji konfiguracji

Informacje na temat zadania

Niektóre opcje konfiguracji systemu BIOS są widoczne tylko po włączeniu trybu Konfiguracja zaawansowana, który jest domyślnie
wyłączony.

UWAGA: Opcje konfiguracji systemu BIOS, wtym opcje na ekranie Konfiguracja zaawansowana, zostały opisane wrozdziale Opcje

konfiguracji BIOS.

Włączanie trybu Konfiguracja zaawansowana:

Kroki

1. Otwórz program konfiguracji systemu BIOS.
Zostanie wyświetlone menu Przegląd.

2. Kliknij opcję Konfiguracja zaawansowana, aby włączyć ten tryb.
Zostaną wyświetlone zaawansowane opcje konfiguracji systemu BIOS.

Wyświetlanie opcji menu Serwis

Informacje na temat zadania

Opcje serwisowe są domyślnie ukryte iwidoczne tylko po użyciu skrótu klawiaturowego.

UWAGA: Opcje serwisowe zostały opisane w sekcji Opcje konfiguracji systemu BIOS.

Aby wyświetlić opcje menu Serwis:

Kroki

1. Otwórz program konfiguracji systemu BIOS.
Zostanie wyświetlone menu Przegląd.

2. Naciśnij kombinację klawiszy Ctrl + Alt + S, aby wyświetlić opcje menu Serwis.
Wyświetlone zostaną opcje Serwis.

Opcje konfiguracji systemu BIOS

UWAGA:

pojawiać się na ekranie.

Tabela 28. Opcje konfiguracji systemu BIOS — menu Przegląd

Omówienie Opis

Wzależności od komputera izainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie muszą,

Dell 14 Plus 2 w 1 DB04240

Wersja systemu BIOS Wyświetla numer wersji systemu BIOS.

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Wyświetla plakietkę identyfikacyjną komputera.

90 Konfiguracja systemu BIOS

Tabela 28. Opcje konfiguracji systemu BIOS — menu Przegląd(cd.)

Omówienie Opis

Data produkcji Wyświetla datę produkcji komputera.

Data nabycia tytułu własności Wyświetla datę nabycia tytułu własności komputera.

Kod obsługi ekspresowej Wyświetla kod obsługi ekspresowej komputera.

Znacznik tytułu własności Wyświetla znacznik tytułu własności komputera.

Informacje obaterii

Hasło podstawowe Wyświetla informacje opodstawowej baterii komputera.

Poziom baterii Wyświetla poziom naładowania baterii komputera.

Stan baterii Wskazuje stan baterii.

Kondycja Wskazuje kondycję baterii.

Zasilacz sieciowy Wskazuje, czy jest podłączony zasilacz sieciowy. Jeśli jest podłączony, wyświetla się typ

podłączonego zasilacza sieciowego.

Informacje oprocesorze

Typ procesora Wyświetla typ procesora.

Maksymalna szybkość zegara Wyświetla maksymalną szybkość zegara procesora.

Pamięć podręczna L2 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L2.

Pamięć podręczna L3 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L3.

Technologia Intel vPro Wyświetla informacje, czy procesor obsługuje technologię Intel vPro.

Informacje opamięci

Zainstalowana pamięć Wyświetla łączną ilość pamięci systemowej zainstalowanej wkomputerze.

Szybkość pamięci Wyświetla szybkość pamięci.

Informacje ourządzeniach

Typ panelu Wyświetla typ panelu wyświetlacza zainstalowanego wkomputerze.

Wersja panelu Wyświetla informacje owersji panelu komputera.

Kontroler wideo Wyświetla typ kontrolera wideo dostępnego wkomputerze.

Pamięć grafiki Wyświetla informacje o pamięci graficznej komputera.

Urządzenie Wi-Fi Wyświetla informacje o karcie sieci bezprzewodowej komputera.

Rozdzielczość macierzysta Wyświetla informacje orozdzielczości macierzystej komputera.

Kontroler audio Wyświetla informacje o kontrolerze dźwiękowym komputera.

Urządzenie Bluetooth Wyświetla informacje o urządzeniu Bluetooth komputera.

Tabela 29. Opcje konfiguracji systemu BIOS — menu Konfiguracja rozruchu

Konfiguracja rozruchu Opis

Sekwencja startowa

Tryb rozruchu: Tylko UEFI

Sekwencja startowa Wyświetla sekwencję startową.

Bezpieczny rozruch Bezpieczny rozruch to metoda gwarantująca integralność ścieżki uruchamiania

Wyświetla tryb uruchamiania komputera.
Domyślnie włączona jest opcja Rozruch UEFI HTTPs.

wramach dodatkowej weryfikacji systemu operacyjnego idodatkowych kart PCI.
Jeśli podczas rozruchu jeden zelementów sprzętowych nie zostanie uwierzytelniony,

Konfiguracja systemu BIOS 91

Tabela 29. Opcje konfiguracji systemu BIOS — menu Konfiguracja rozruchu(cd.)

Konfiguracja rozruchu Opis

komputer przestanie się uruchamiać. Funkcję Secure Boot można włączyć wprogramie
konfiguracji systemu BIOS lub za pomocą interfejsów zarządzania, takich jak Dell
Command | Configure, ale można ją wyłączyć tylko wprogramie konfiguracji systemu
BIOS.

Włącz bezpieczne uruchamianie Włącza uruchamianie komputera tylko przy użyciu zweryfikowanego oprogramowania

rozruchowego.
Opcja Włącz bezpieczne uruchamianie jest domyślnie włączona.
Aby zapewnić dodatkowe bezpieczeństwo, firma Dell Technologies zaleca włączenie

opcji Bezpieczne uruchamianie wcelu upewnienia się, że oprogramowanie
wewnętrzne UEFI sprawdza poprawność systemu operacyjnego podczas rozruchu.

UWAGA: Aby można było włączyć funkcję Bezpieczne uruchamianie, komputer

musi działać wtrybie rozruchu UEFI, aopcja Włącz starsze opcje ROM musi być
wyłączona.

Włącz urząd certyfikacji Microsoft UEFI

Po wyłączeniu tej opcji urząd certyfikacji UEFI zostanie usunięty zbazy danych BIOS
UEFI Secure Boot.

OSTRZEŻENIE: Jeśli ta opcja jest wyłączona, urząd certyfikacji Microsoft

UEFI może uniemożliwić uruchomienie komputera, grafika i niektóre
urządzenia mogą nie działać prawidłowo, aprzywrócenie działania
komputera może stać się niemożliwe.

Opcja Włącz urząd certyfikacji Microsoft UEFI jest domyślnie włączona.
Wymagania Microsoft HLK dla DeviceGuard wymagają usunięcia UEFI 3rd Party CA

z bazy danych UEFI SecureBoot (db).
Ustawienie tej opcji na tryb hybrydowy pozwoli na użycie urzędu certyfikacji UEFI 3

do walidacji pamięci ROM opcji przed uruchomieniem, ale nie pozwoli na załadowanie
programu ładującego podpisanego przez urząd certyfikacji UEFI 3rd.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Włącz urząd certyfikacji Microsoft UEFI, aby zapewnić najszerszą
zgodność zurządzeniami isystemami operacyjnymi.

Tryb bezpiecznego rozruchu Umożliwia włączanie iwyłączanie trybu bezpiecznego rozruchu.

Domyślnie włączona jest opcja Tryb wdrożony.

UWAGA: Aby funkcja Bezpieczne uruchamianie działała wzwykły sposób, należy

wybrać opcję Tryb wdrożony.

Tabela 30. Opcje konfiguracji systemu BIOS — menu Zintegrowane urządzenia

Zintegrowane urządzenia Opis

rd

Data/Godzina

Data Wyświetla bieżącą datę wformacie MM/DD/RRRR. Zmiana formatu daty jest

wprowadzana natychmiast.

Godzina Umożliwia ustawienie godziny komputera wformacie w24-godzinnym formacie

GG/MM/SS. Zegar można przełączać między trybem 12-godzinnym i24-godzinnym.
Zmiana formatu czasu jest wprowadzana natychmiast.

Kamera

Włącz kamerę Umożliwia włączanie iwyłączanie kamery.

Domyślnie opcja Włącz kamerę jest włączona.

UWAGA: Wzależności od zamówionej konfiguracji komputera opcja ustawień

kamery może nie być dostępna.

Audio

92 Konfiguracja systemu BIOS

Tabela 30. Opcje konfiguracji systemu BIOS — menu Zintegrowane urządzenia(cd.)

Zintegrowane urządzenia Opis

Włącz dźwięk Umożliwia włączanie iwyłączanie zintegrowanego kontrolera dźwięku.

Ustawienie domyślne: wszystkie opcje włączone.

Włącz mikrofon Umożliwia włączanie iwyłączanie mikrofonu.

Opcja Włącz mikrofon jest domyślnie włączona.

UWAGA: Wzależności od zamówionej konfiguracji komputera opcja ustawień

mikrofonu może nie być dostępna.

Włącz wewnętrzny głośnik Umożliwia włączanie iwyłączanie wewnętrznego głośnika.

Opcja Włącz wewnętrzny głośnik jest domyślnie włączona.

Konfiguracja USB/Thunderbolt

Włącz obsługę rozruchu zportu USB Umożliwia włączanie iwyłączanie rozruchu zurządzeń pamięci masowej USB

podłączonych do zewnętrznego portu USB.
Opcja Włącz obsługę rozruchu zportu USB jest domyślnie włączona.

Urządzenia różne

Włącz czytnik linii papilarnych Umożliwia włączanie iwyłączanie urządzenia czytnika linii papilarnych.

Domyślnie włączona jest opcja Włącz czytnik linii papilarnych.

Tabela 31. Opcje konfiguracji systemu BIOS — menu Pamięć masowa

Pamięć masowa Opis

Tryb SATA/NVMe

Interfejs pamięci masowej Wyświetla informacje oposzczególnych napędach zintegrowanych zsystemem.

Włączanie portów Umożliwia włączanie iwyłączanie interfejsu SSD PCIe M.2.

Domyślnie włączona jest opcja SSD PCIe M.2.

Informacje odysku Wyświetla informacje onapędach zintegrowanych zsystemem.

Tabela 32. Opcje konfiguracji systemu BIOS — menu Zasilanie

Zasilanie Opis

Przełącznik obudowy

Włącz przełącznik pokrywy Umożliwia włączanie iwyłączanie przełącznika pokrywy.

Opcja Włącz przełącznik pokrywy jest domyślnie włączona.

Tabela 33. Opcje konfiguracji systemu BIOS — menu Zabezpieczenia

Zabezpieczenia Opis

Absolute

Absolute Absolute Software zapewnia różne rozwiązania wzakresie bezpieczeństwa

komputerowego, zktórych część wymaga oprogramowania wstępnie zainstalowanego
na komputerach firmy Dell izintegrowanego zsystemem BIOS. Aby korzystać ztych
funkcji, należy włączyć ustawienie Absolute wsystemie BIOS iskontaktować się zfirmą
Absolute wcelu ich skonfigurowania iaktywacji.

Opcja Absolute jest domyślnie włączona.
Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie

włączonej opcji Absolute.

Konfiguracja systemu BIOS 93

Tabela 33. Opcje konfiguracji systemu BIOS — menu Zabezpieczenia(cd.)

Zabezpieczenia Opis

UWAGA: Po aktywowaniu funkcji Absolute nie można wyłączyć integracji Absolute

na ekranie konfiguracji systemu BIOS.

Tabela 34. Opcje konfiguracji systemu BIOS — menu Hasła

Hasła

Hasło administratora Hasło administratora uniemożliwia nieautoryzowany dostęp do opcji konfiguracji systemu

BIOS. Gdy hasło administratora jest ustawione, opcje konfiguracji systemu BIOS można
zmodyfikować dopiero po podaniu prawidłowego hasła.

Hasło administratora podlega następującym regułom izależnościom:

● Nie można ustawić hasła administratora, jeśli zostały już ustawione hasła komputera
lub do wewnętrznego dysku twardego.

● Hasła administratora można używać zamiast hasła komputera lub hasła do
wewnętrznego dysku twardego.

● Gdy hasło administratora jest ustawione, należy je podawać podczas aktualizacji
oprogramowania wewnętrznego.

● Wyczyszczenie hasła administratora powoduje również usunięcie hasła do
komputera (jeśli jest ustawione).

Firma Dell Technologies zaleca używanie hasła administratora wcelu zapobiegania
nieautoryzowanym zmianom konfiguracji systemu BIOS.

Hasło systemowe Hasło systemowe uniemożliwia uruchomienie systemu operacyjnego bez wprowadzenia

prawidłowego hasła.
Hasło systemowe podlega następującym regułom izależnościom:

● Komputer wyłącza się po około 10 minutach bezczynności na ekranie monitu
opodanie hasła do komputera.

● Komputer wyłącza się po trzech nieprawidłowych próbach wpisania hasła do
komputera.

● Komputer wyłącza się po naciśnięciu klawisza Esc na ekranie monitu opodanie hasła
systemowego.

● Monit ohasło do komputera nie jest wyświetlany po wyjściu komputera ztrybu
czuwania.

Firma Dell Technologies zaleca używanie hasła systemowego wsytuacjach, gdy istnieje
prawdopodobieństwo, że komputer może zostać zgubiony lub skradziony.

Hasło do dysku SSD-0 PCIe M.2 Hasło do dysku SSD można ustawić, aby zapobiec nieautoryzowanemu dostępowi do

danych przechowywanych na dysku twardym. Komputer wyświetla monit opodanie
hasła do dysku twardego podczas rozruchu wcelu odblokowania dysku. Dysk twardy
chronionyhasłem pozostaje zabezpieczony nawet po wymontowaniu go zkomputera
lub umieszczeniu winnym komputerze. Uniemożliwia to atakującym dostęp do danych
na dysku bez autoryzacji.

Hasło do dysku SSD podlega następującym regułom izależnościom:

● Nie można uzyskać dostępu do opcji hasła do dysku SSD, gdy dysk jest wyłączony
wkonfiguracji systemu BIOS.

● Komputer wyłącza się po około 10 minutach bezczynności na ekranie monitu
opodanie hasła do dysku twardego.

● Komputer wyłącza się po trzech nieudanych próbach wpisania hasła do dysku
twardego itraktuje dysk twardy jako niedostępny.

● Dysk twardy przestaje akceptować próby odblokowania za pomocą hasła po pięciu
nieudanych próbach podania hasła do dysku twardego na ekraniekonfiguracji
systemu BIOS. Aby można było ponowić próbę podania hasła, należy zresetować
hasło do dysku twardego.

● Komputer traktuje dysk twardy jako niedostępny wprzypadku naciśnięcia klawisza

Esc na ekranie monitu opodanie hasła do dysku twardego.

94 Konfiguracja systemu BIOS

Tabela 34. Opcje konfiguracji systemu BIOS — menu Hasła(cd.)

Hasła

● Monit ohasło do dysku twardego nie jest wyświetlany po wyjściu komputera
ztrybu czuwania. Gdy dysk twardy zostanie odblokowany przez użytkownika przed
przejściem komputera wtryb czuwania, pozostanie odblokowany po wznowieniu
pracy komputera ztrybu czuwania.

● Jeśli hasło do komputera ihasło do dysku twardego są takie same, dysk twardy
zostanie odblokowany po wprowadzeniu poprawnego hasła do komputera.

Firma Dell Technologies zaleca używanie hasła do dysku twardego wcelu ochrony przed
nieautoryzowanym dostępem do danych.

Tabela 35. Opcje konfiguracji systemu BIOS — menu Aktualizacje iodzyskiwanie

Aktualizacje iodzyskiwanie

SupportAssist OS Recovery Umożliwia włączanie iwyłączanie kontrolowania rozruchu narzędzia SupportAssist OS

Recovery wprzypadku niektórych błędów systemu.
Opcja SupportAssist OS Recovery jest domyślnie włączona.

BIOSConnect Umożliwia włączanie iwyłączanie odzyskiwania systemu operacyjnego zusługi

wchmurze, jeśli rozruch głównego systemu operacyjnego nie powiódł się określoną
liczbę razy (liczba ta jest skonfigurowana jako wartość progowa automatycznego
odzyskiwania systemu operacyjnego Dell), aserwisowy system operacyjny nie
uruchamia się lub nie jest zainstalowany.

Opcja BIOSConnect jest domyślnie włączona.

Próg automatycznego uruchomienia
odzyskiwania systemu operacyjnego Dell

Umożliwia kontrolowanie automatycznego rozruchu konsoli SupportAssist System
Resolution inarzędzia Dell OS Recovery.

Domyślnie opcja Próg automatycznego uruchomienia odzyskiwania systemu

operacyjnego Dell ma wartość 2.

Tabela 36. Opcje konfiguracji systemu BIOS — menu Zarządzanie systemem

Zarządzanie systemem

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Umożliwia utworzenie unikatowej plakietki identyfikacyjnej systemu, która pozwala

administratorom IT identyfikować dany komputer.

UWAGA: Po ustawieniu plakietki identyfikacyjnej wsystemie BIOS nie można jej

zmienić.

Tabela 37. Opcje konfiguracji systemu BIOS – menu Klawiatura

Klawiatura

Podświetlenie klawiatury Umożliwia skonfigurowanie trybu działania funkcji podświetlenia klawiatury.

Domyślnie wybrana jest opcja Jasne. Podświetlenie klawiatury ma jasność 100%.

Timeout podświetlenia klawiatury na zasilaniu
sieciowym

Określa wartość timeout dla podświetlenia klawiatury, gdy komputer jest podłączony do
zasilacza sieciowego.

Domyślnie wybrana jest opcja 1 minuta.

Timeout podświetlenia klawiatury na baterii Określa wartość timeout podświetlenia klawiatury, gdy komputer jest zasilany tylko

zbaterii. Wartość timeout podświetlenia klawiatury jest uwzględniana tylko wtedy, gdy
podświetlenie jest włączone.

Domyślnie wybrana jest opcja 1 minuta.

Konfiguracja systemu BIOS 95

Tabela 38. Opcje konfiguracji systemu BIOS — menu Zachowanie przed uruchomieniem systemu

Zachowanie przed rozruchem

Ostrzeżenia dotyczące zasilacza

Włącz ostrzeżenie zasilacza Umożliwia włączenie komunikatów ostrzegawczych wyświetlanych podczas rozruchu

wrazie wykrycia zasilacza ozbyt małej mocy.
Opcja Włącz ostrzeżenia dotyczące zasilacza jest domyślnie włączona.

Ostrzeżenia ibłędy Umożliwia włączanie iwyłączanie czynności, która ma zostać wykonana po wystąpieniu

ostrzeżenia lub błędu.
Opcja Monituj przy ostrzeżeniach ibłędach jest domyślnie włączona.

UWAGA: Błędy uznane za krytyczne dla działania sprzętu zawsze powodują

zatrzymanie komputera.

Ostrzeżenia USB-C

Włącz komunikaty ostrzegawcze stacji
dokującej

Umożliwia włączanie iwyłączanie komunikatów ostrzegawczych wyświetlanych
podczas rozruchu wrazie wykrycia zasilacza USB-C ozbyt małej mocy.

Domyślnie opcja Włącz komunikaty ostrzegawcze stacji dokującej jest włączona.

Tabela 39. Opcje konfiguracji systemu BIOS — menu Systemowe rejestry zdarzeń

Systemowe rejestry zdarzeń

Rejestr zdarzeń BIOS

Wyczyść rejestr zdarzeń BIOS Umożliwia wybranie opcji zachowania lub wyczyszczenia rejestru zdarzeń systemu

BIOS.
Domyślnie wybrana jest opcja Zachowaj rejestr.

Rejestr zdarzeń dotyczących temperatury

Wyczyść rejestr zdarzeń dotyczących
temperatury

Rejestr zdarzeń dotyczących zasilania

Wyczyść rejestr zdarzeń dotyczących
zasilania

Umożliwia wybranie opcji zachowania lub wyczyszczenia rejestru zdarzeń dotyczących
temperatury.

Domyślnie wybrana jest opcja Zachowaj rejestr.

Umożliwia wybranie opcji zachowania lub wyczyszczenia rejestru zdarzeń dotyczących
zasilania.

Domyślnie wybrana jest opcja Zachowaj rejestr.

Aktualizowanie systemu BIOS

Aktualizowanie systemu BIOS wsystemie Windows

Kroki

1. Przejdź do witryny Dell Support.

2. Przejdź do sekcji Zidentyfikuj swój produkt lub wyszukaj pomoc techniczną. W polu wpisz identyfikator produktu, model,
zgłoszenie serwisowe lub opisz, czego szukasz, a następnie kliknij opcję Wyszukaj.

UWAGA: Jeśli nie znasz kodu Service Tag, skorzystaj z SupportAssist, aby automatycznie zidentyfikować komputer. Możesz

również użyć identyfikatora produktu lub ręcznie znaleźć model komputera.

3. Kliknij pozycję Sterowniki i pliki do pobrania. Rozwiń pozycję Znajdź sterowniki.

4. Wybierz system operacyjny zainstalowany na komputerze.

5. Zmenu rozwijanego Kategoria wybierz pozycję BIOS.

96 Konfiguracja systemu BIOS

6. Wybierz najnowszą wersję systemu BIOS i kliknij przycisk Pobierz, aby pobrać plik z systemem BIOS na komputer.

7. Po zakończeniu pobierania przejdź do folderu, wktórym został zapisany plik aktualizacji systemu BIOS.

8. Kliknij dwukrotnie ikonę pliku aktualizacji systemu BIOS ipostępuj zgodnie zinstrukcjami wyświetlanymi na ekranie.
Więcej informacji na temat aktualizowania systemu BIOS komputera można znaleźć wbazie wiedzy w

witrynie Dell Support.

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie
Windows

Kroki

1. Przejdź do witryny Dell Support.

2. Przejdź do sekcji Zidentyfikuj swój produkt lub wyszukaj pomoc techniczną. W polu wpisz identyfikator produktu, model,
zgłoszenie serwisowe lub opisz, czego szukasz, a następnie kliknij opcję Wyszukaj.

UWAGA: Jeśli nie znasz kodu Service Tag, skorzystaj z SupportAssist, aby automatycznie zidentyfikować komputer. Możesz

również użyć identyfikatora produktu lub ręcznie znaleźć model komputera.

3. Kliknij pozycję Sterowniki i pliki do pobrania. Rozwiń pozycję Znajdź sterowniki.

4. Wybierz system operacyjny zainstalowany na komputerze.

5. Zmenu rozwijanego Kategoria wybierz pozycję BIOS.

6. Wybierz najnowszą wersję systemu BIOS i kliknij przycisk Pobierz, aby pobrać plik z systemem BIOS na komputer.

7. Utwórz startowy nośnik USB. Więcej informacji można znaleźć wzasobach bazy wiedzy w witrynie Dell Support.

8. Skopiuj plik programu instalacyjnego systemu BIOS na startowy nośnik USB.

9. Podłącz startowy nośnik USB do komputera, na którym ma zostać wykonana aktualizacja systemu BIOS.

10. Uruchom ponownie komputer i naciśnij klawisz F12.

11. Uruchom system znośnika USB, korzystając zmenu jednorazowego rozruchu.

12. Wpisz nazwę pliku programu instalacyjnego systemu BIOS i naciśnij klawisz Enter.
Zostanie wyświetlone oknonarzędzia aktualizacyjnego systemu BIOS.

13. Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć aktualizację systemu BIOS.

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu

Plik aktualizacji pamięci Flash systemu BIOS można uruchomić wsystemie Windows za pomocą rozruchowego nośnika USB. Można też
zaktualizować system BIOS za pomocą menu jednorazowego rozruchu. Aby zaktualizować system BIOS komputerów, skopiuj plik BIOS
XXXX.exe na dysk USB sformatowany w systemie plików FAT32. Następnie uruchom ponownie komputer i przeprowadź rozruch z dysku
USB, korzystając z menu jednorazowego rozruchu.

Informacje na temat zadania
Aktualizacje systemu BIOS
Aby sprawdzić, czy aktualizacja systemu BIOS jest dostępna jako opcja rozruchu, można uruchomić komputer z menu jednorazowego

rozruchu. Jeśli opcja znajduje się na liście, system BIOS można zaktualizować przy użyciu tej metody.

Aby zaktualizować system BIOS za pomocą menu jednorazowego rozruchu, przygotuj następujące elementy:

● Nośnik USB sformatowany wsystemie plików FAT32 (napęd nie musi być urządzeniem rozruchowym).

● Plik wykonywalny systemu BIOS pobrany zwitryny internetowej Dell Support iskopiowany do katalogu głównego nośnika USB.

● Zasilacz prądu zmiennego musi być podłączony do komputera.

● Działająca bateria systemowa niezbędna do aktualizacji systemu BIOS

Wykonaj następujące czynności, aby przeprowadzić aktualizację systemu BIOS za pomocą menu jednorazowego rozruchu:

OSTRZEŻENIE: Nie wyłączaj komputera podczas procesu BIOS Flash Update. Jeśli wyłączysz komputer, jego ponowne

uruchomienie może nie być możliwe.

Kroki

1. Wyłącz komputer i podłącz dysk USB zawierający plik aktualizacji systemu BIOS.

Konfiguracja systemu BIOS 97

2. Włącz komputer i naciśnij klawisz F12, aby uzyskać dostęp do menu jednorazowego rozruchu. Wybierz opcję Aktualizacja systemu
BIOS za pomocą myszy lub klawiszy strzałek, a następnie naciśnij klawisz Enter.

Zostanie wyświetlone menu narzędzia aktualizacji systemu BIOS.

3. Kliknij pozycję Aktualizuj z pliku.

4. Wybierz zewnętrzne urządzenie USB.

5. Po wybraniu pliku kliknij dwukrotnie docelowy plik aktualizacji, a następnie naciśnij przycisk Prześlij.

6. Kliknij opcję Aktualizuj system BIOS. Komputer uruchomi się ponownie, aby zaktualizować system BIOS.

7. Po zakończeniu procesu BIOS Flash Update komputer znowu uruchomi się ponownie.

Hasło systemowe ihasło konfiguracji systemu

OSTRZEŻENIE: Hasła stanowią podstawowe zabezpieczenie danych w komputerze.

OSTRZEŻENIE: Sprawdź, czy komputer jest zablokowany, gdy nie jest używany. Jeśli komputer zostanie pozostawiony

bez nadzoru, osoby postronne mogą uzyskać dostęp do przechowywanych wnim danych.

Tabela 40. Hasło systemowe ihasło konfiguracji systemu

Typ hasła Opis

Hasło systemowe Hasło, które należy wprowadzić, aby uruchomić system operacyjny.

Hasło konfiguracji systemu Hasło, które należy wprowadzić, aby uzyskać dostęp

i modyfikować ustawienia systemu BIOS w komputerze.

W celu zabezpieczenia komputera można utworzyć hasło systemowe i hasło konfiguracji systemu.

UWAGA: Funkcja hasła systemowego ihasła dostępu do ustawień systemu jest domyślnie wyłączona.

Przypisywanie hasła konfiguracji systemu

Wymagania

Przypisanie nowego hasła systemowego lub hasła administratora jest możliwe tylko wtedy, gdy stan jest ustawiony na Nieustawione.
Aby uruchomić program konfiguracji systemu BIOS, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu
komputera.

Kroki

1. Na ekranie System BIOS lub Konfiguracja systemu wybierz opcję Zabezpieczenia inaciśnij klawisz Enter.
Zostanie wyświetlony ekran Zabezpieczenia.

2. Wybierz opcję Hasło systemowe/administratora iwprowadź hasło wpolu Wprowadź nowe hasło.
Hasło systemowe musi spełniać następujące warunki:

● Hasło może zawierać do 32 znaków.

● Hasło może zawierać co najmniej jeden znak specjalny: "( ! " # $ % & ' * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } )"

● Hasło może zawierać cyfry od 0 do 9.

● Hasło może zawierać wielkie litery od A do Z.

● Hasło może zawierać małe litery od a do z.

3. Wpisz wprowadzone wcześniej hasło systemowe wpolu Potwierdź nowe hasło ikliknij OK.

4. Naciśnij klawisz Y, aby zapisać zmiany.
Nastąpi ponowne uruchomienie komputera.

98 Konfiguracja systemu BIOS

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu

Wymagania

Przed przystąpieniem do usuwania lub zmiany hasła systemowego i/lub hasła konfiguracji należy się upewnić, że opcja Stan hasła
jest ustawiona jako Odblokowane wprogramie konfiguracji systemu. Jeśli opcja Stan hasła jest ustawiona na Zablokowane, nie można
usunąć ani zmienić istniejącego hasła systemowego lub hasła konfiguracji. Aby uruchomić program konfiguracji systemu, naciśnij klawisz F2
niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu komputera.

Kroki

1. Na ekranie System BIOS lub Konfiguracja systemu wybierz opcję Zabezpieczenia systemu inaciśnij klawisz Enter.
Zostanie wyświetlony ekran Zabezpieczenia systemu.

2. Na ekranie Zabezpieczenia systemu upewnij się, że dla opcji Stan hasła jest wybrane ustawienie Odblokowane.

3. Wybierz opcję Hasło systemowe. Zmień lub usuń istniejące hasło systemowe, anastępnie naciśnij klawisz Enter lub Tab.

4. Wybierz opcję Hasło konfiguracji systemu. Zmień lub usuń istniejące hasło konfiguracji systemu, anastępnie naciśnij klawisz Enter
lub Tab.

UWAGA: Wprzypadku zmiany hasła systemowego i/lub hasła konfiguracji należy ponownie wprowadzić nowe hasło po

wyświetleniu monitu. Wprzypadku usuwania hasła systemowego i/lub hasła konfiguracji należy potwierdzić usunięcie po
wyświetleniu monitu.

5. Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian.

6. Naciśnij klawisz Y, aby zapisać zmiany izamknąć program konfiguracji systemu.
Nastąpi ponowne uruchomienie komputera.

Czyszczenie hasła systemowego i hasła dostępu do ustawień systemu

Informacje na temat zadania

W celu wyczyszczenia hasła systemowego lub hasła dostępu do ustawień systemu skontaktuj się z działem pomocy technicznej firmy Dell.
Dane kontaktowe znajdziesz w sekcji dotyczącej

UWAGA: Informacje na temat resetowania haseł systemu Windows lub aplikacji można znaleźć wdokumentacji dostarczonej

zsystemem Windows lub aplikacjami.

kontaktu z pomocą techniczną.

Konfiguracja systemu BIOS 99

9

Rozwiązywanie problemów

Postępowanie ze spęczniałymi akumulatorami litowo­jonowymi

Podobnie jak większość notebooków, notebooki firmy Dell są wyposażone wbaterie litowo-jonowe. Jednym zich rodzajów jest akumulator
litowo-jonowy zmożliwością ładowania. W ostatnich latach zyskały one na popularności i stały się standardem w branży elektronicznej ze
względu na preferencje klientów (smukła obudowa, zwłaszcza w przypadku nowszych ultralekkich notebooków) oraz długi czas pracy.
Nieuchronną konsekwencją technologii litowo-jonowej jest możliwość spęcznienia ogniw baterii.

Spęczniałe ogniwa mogą mieć wpływ na wydajność notebooka. Aby uniknąć dalszych uszkodzeń obudowy urządzenia lub jego
wewnętrznych podzespołów, należy zaprzestać korzystania znotebooka irozładować go przez odłączenie zasilacza sieciowego
ipoczekanie na wyczerpanie baterii.

Nie należy używać spuchniętych baterii. Należy je wymienić oraz prawidłowo zutylizować. Zalecamy skontaktowanie się zzespołem
wsparcia Dell Support wcelu wymiany spęczniałej baterii wramach obowiązującej gwarancji lub umowy serwisowej. Możliwa jest wymiana
baterii przez autoryzowanego technika serwisowego firmy Dell.

Wskazówki dotyczące postępowania zakumulatorami litowo-jonowymi iich wymiany są następujące:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wyjęciem baterii z notebooka należy ją rozładować. Aby rozładować baterię, odłącz zasilacz sieciowy od komputera ikorzystaj

zsystemu wyłącznie na zasilaniu zbaterii. Bateria jest całkowicie rozładowana, gdy komputer nie włącza się po naciśnięciu przycisku
zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie należy używać żadnych narzędzi do podważania lub naciskania baterii.

● Jeśli spęczniałej baterii nie można wyjąć zurządzenia, nie należy próbować na siłę jej uwolnić, ponieważ przebicie, wygięcie lub

zmiażdżenie baterii może być niebezpieczne.

● Nie należy podejmować prób ponownego montażu uszkodzonej lub spęczniałej baterii wnotebooku.

● Spęczniałe baterie objęte gwarancją należy zwrócić do firmy Dell wzatwierdzonym pojemniku przewozowym (dostarczonym przez

firmę Dell) wcelu zachowania zgodności zprzepisami transportowymi. Spęczniałe baterie nieobjęte gwarancją należy zutylizować
wzatwierdzonym centrum recyklingu. Aby uzyskać pomoc i dalsze instrukcje, skontaktuj się z zespołem Dell Support w

Support.

● Uwaga: użycie baterii innej firmy niż Dell lub niezgodnej zurządzeniem może zwiększyć ryzyko pożaru lub wybuchu. Do wymiany
należy używać wyłącznie zgodnej baterii zakupionej od firmy Dell, która jest przeznaczona do pracy zkomputerem firmy Dell.
Wposiadanym komputerze nie wolno używać baterii pochodzących zinnych komputerów. Zawsze należy kupować oryginalne baterie
dostępne w

Akumulatory litowo-jonowe mogą pęcznieć zróżnych przyczyn, takich jak czas użytkowania, liczba cykli ładowania lub narażenie na
działanie wysokiej temperatury. Aby uzyskać więcej informacji na temat zwiększania wydajności iżywotności baterii notebooka oraz
zminimalizowania ryzyka wystąpienia problemu, wyszukaj hasło „bateria notebooka Dell” wbazie wiedzy dostępnej w witrynie Dell

Support

witrynie Dell lub winny sposób dostarczane przez firmę Dell.

.

witrynie Dell

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu

Informacje na temat zadania

Test diagnostyczny SupportAssist obejmuje całościowe sprawdzenie elementów sprzętowych. Przedrozruchowy test diagnostyczny
wydajności systemu Dell SupportAssist jest wbudowany wsystemie BIOS iuruchamiany wewnętrznie przez system BIOS. Wbudowana
diagnostyka systemu zawiera opcje dotyczące określonych urządzeń i grup urządzeń, które umożliwiają:

100 Rozwiązywanie problemów
