1 = 8 A
EV Charging Station
(NO) Installasjonsmanual
Page 2
Page 3
Innhold
Sikkerhetsinformasjon ......................................................................................... 4
Hovedkomponenter............................................................................................. 6
Installasjonsplanlegging ....................................................................................... 7
Installasjon......................................................................................................... 8
Testing og verifisering.......................................................................................... 15
Overlevere.......................................................................................................... 16
Tekniske spesifikasjoner....................................................................................... 17
Kontaktinformasjon............................................................................................. 18
Page 4
NO
i
Sikkerhetsinformasjon
Viktig! Les dette dokumentet før du installerer enheten. Unnlatelse av å følge noen av
instruksjonene eller advarslene kan føre til materiell skade eller personskade.
Viktig! Ladestasjonen må monteres, demonteres eller repareres av autorisert elektriker, og
monteringen må utføres i henhold til nasjonale og lokale lover og forskrifter.
Viktig! Sørg for at det ikke er strøm i kabelen under installasjonen av enheten.
Viktig! Manglende overholdelse av eller handlinger i strid med sikkerhetsinformasjonen og
instruksjonene i de omfattende håndbøkene og trykt på enheten, kan føre til elektrisk støt, brann
og/eller alvorlig skade.
Spesielle merknader
FARE Avsnitt merket med dette symbolet gjør oppmerksom på elektriske spenninger
som representerer fare for liv og helse. Handlinger som er i strid med disse
sikkerhetsmerknadene, kan føre til alvorlig personskade eller død. Handlinger i strid
med disse sikkerhetsmerknadene må ikke utføres under noen omstendigheter.
ADVARSEL Avsnitt merket med dette symbolet gjør oppmerksom på ytterligere farer
som kan føre til skade på selve kabelen eller andre elektriske enheter. Handlinger
merket med dette symbolet må utføres med stor forsiktighet.
MERKNAD Avsnitt merket med dette symbolet gjør oppmerksom på viktig
tilleggsinformasjon og spesialfunksjoner som er nødvendige for pålitelig drift av enheten.
Handlinger merket med dette symbolet må utføres etter behov.
defa.com 4
Page 5

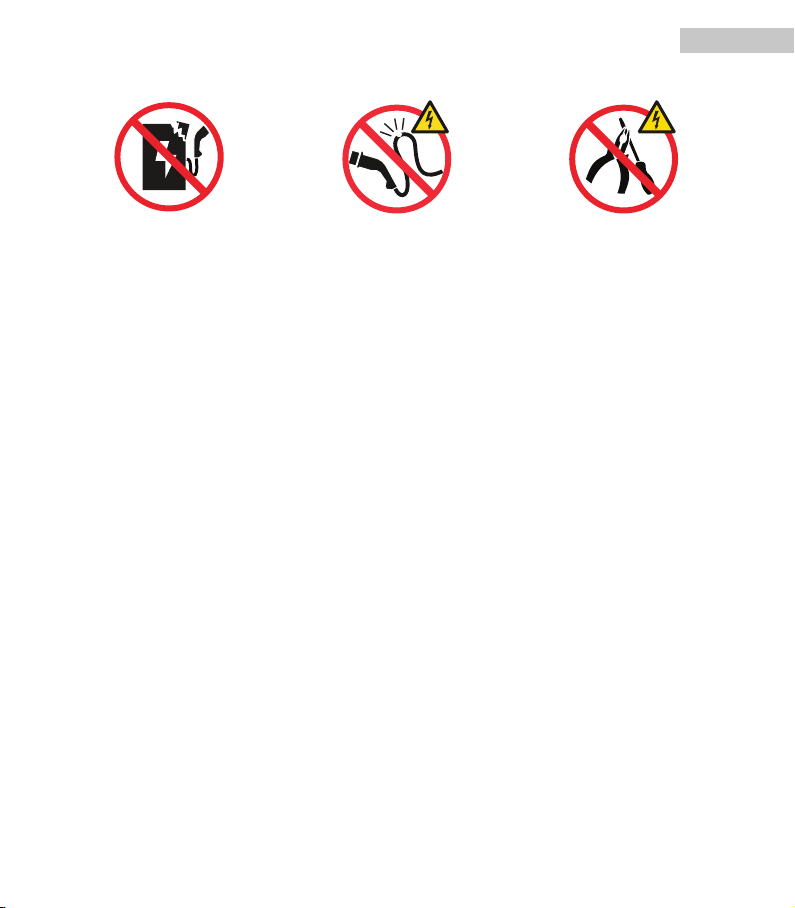

Fare
NO
Ikke installer hvis den ytre
innfatningen er skadet.
Ikke installer hvis ladekabelen
er defekt eller virker sprukket,
ødelagt eller skadet på annen
måte.
Ikke utfør fysiske reparasjoner
på ladestasjonen.
5 defa.com
Page 6
NO
1 = 8 A
A
B
C
D
E
F
G
H
J
K
L
M
Hovedkomponenter
Ladestasjon
A. Endehette
B. Ladeenhet
C. Display
D. Ladekabel
E. Rekkeklemme
F. Dreiebryter
G. Veggfeste
H. Vater
Inkludert
J. 2 x
endestykkeskruer
K.1 x festeskrue
L. 4 x veggskruer
M. 4 x murplugger
defa.com 6
Page 7
Installasjonsplanlegging
55
mm
Krav til kabelen
• Maksimal størrelse for installasjonskabelen er 4 mm2.
• Hvis en ny kabel skal installeres, bruk kun kabeldimensjoner som passer for hele kursen,
inkludert sikringen.
• Merk maksimal strøm (A) for hele kursen. Vurder mulige ekstra elektriske enheter koblet til
samme sikring, for senere strøminnstillinger i ladestasjonen.
Krav til installasjonsstedet
• Ikke installer ladestasjonen på et sted der den maksimale driftstemperaturen overskrides. Se
kapittel Teknisk spesifikasjon for maksimal temperatur.
• Ideelt sett bør installasjonsstedet dekkes.
• Installasjonsstedet må ikke være i et område utsatt for flom, i nærheten av vann, eller i
områder som brukes til å lagre gjenstander eller beholdere som inneholder væske.
• Installasjonsstedet må ikke være i områder med eksplosjonsfarlig atmosfære.
• Installasjonsstedet må ha tilstrekkelig luftsirkulasjon.
• Sørg for at det er 55 mm ledig plass over braketten slik at ladeenheten kan gli lett på plass,
og det er plass til toppdekselet.
NO
Verktøy som trengs
• Installasjonsverktøy for korrekt kabling, inkludert strippeverktøy.
• Krysspor-skrutrekker for veggbrakettskruer.
• Torxnøkkel størrelse 15x med plass til sikkerhetsnål.
7 defa.com
Page 8
NO
Installasjon
FARE Pass på at det ikke er strøm i kabelen under installasjonen.
ADVARSEL Hvis laderen eller ladekabelen er skadet, bør installasjonen umiddelbart
avbrytes eller, hvis laderen allerede er installert, bør den tas ut av drift. Ingen ekstra
bruk av laderen er tillatt i dette tilfellet.
1. Slå av strømmen/sikringen.
2. Kontroller at alle deler og verktøy som kreves for installasjonen, er tilgjengelige.
3. Før og fest installasjonskabelen til stedet der ladestasjonen skal installeres.
– Finn og klargjør eventuelt kabelinntaket i veggbraketten. Kabelen kan settes inn fra
toppen, venstre, høyre eller bunnen. Sørg for at kabelen er lang nok. Se bildet i trinn 6
nedenfor for detaljer.
4. Plasser veggbraketten med en klaring på 55 mm til eventuelle hindringer over
installasjonsområdet.
5. Fest veggbraketten. Bruk det innebygde vaterpasset for å sikre at veggbraketten monteres i
vannrett vinkel. Bruk de fire skruene som følger med produktet. Hullene er laget for skruer
med Ø4,2 mm.
6. Fjern festet (fra A til B) med en lengde på 140 mm. Avisoler alle enkelttråder med 9–11 mm.
defa.com 8
Page 9
Vater
A
B
Topp
Høyre
Venstre
Bunn

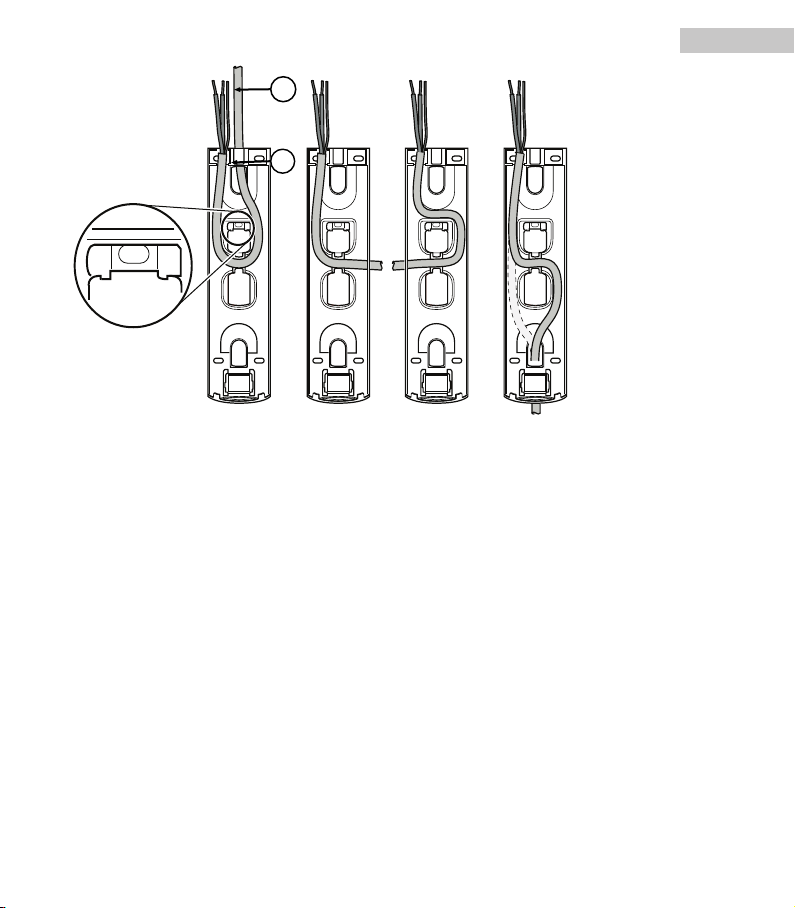

7. Plasser kabelen i sporet som peker lederen mot hullet i øvre venstre hjørne.

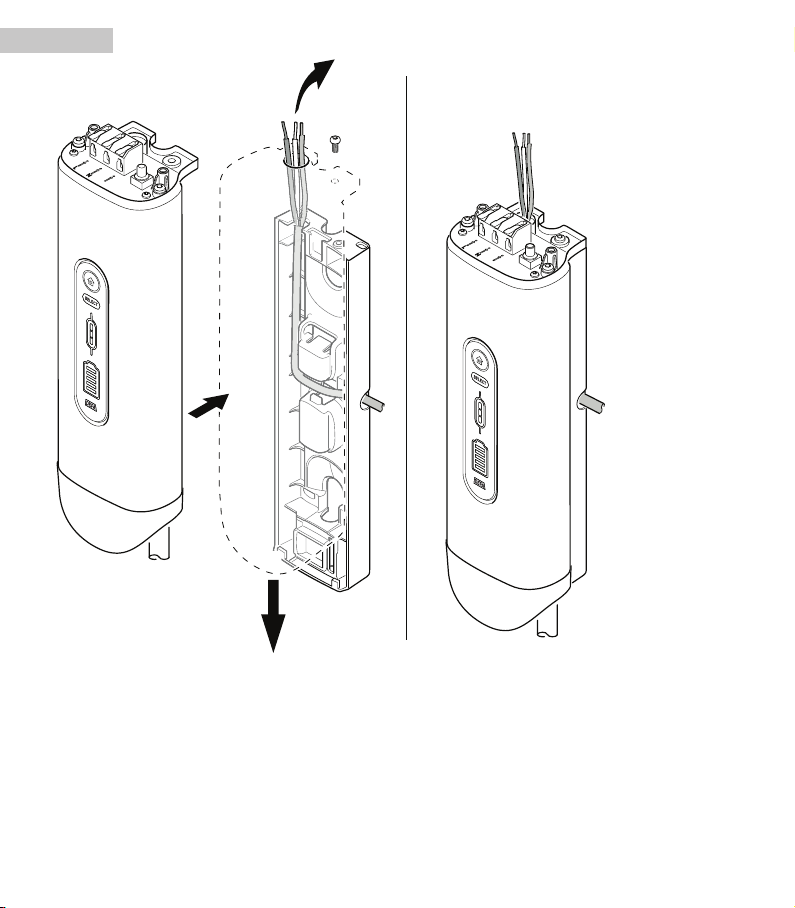

8. Skyv ladeenheten fra toppen, slik at alle lederne passer inn i kabelinnføringen i det indre
endestykket. Pass på at sporene øverst og nederst sitter godt på plass.
NO
9 defa.com
Page 10
NO
9. Fest festeskruen for å feste ladeenheten til veggbraketten.
defa.com 10
Page 11
1 =
8 A
Festeskrue
Kabelinngang
Dreiebryter

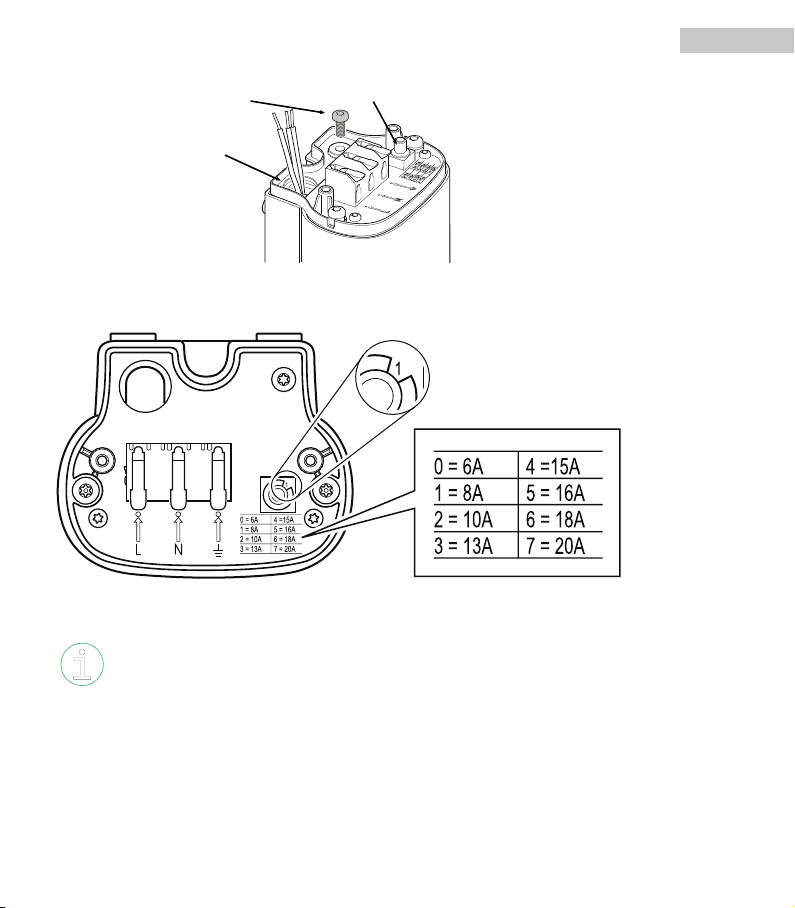

10. Still inn maksimalt strømtrekk for ladestasjonen ved å vri dreiebryteren til riktig posisjon.
i
Følg tabellen ved siden av dreiebryteren på ladeenheten eller på bildet nedenfor.
11. Terminer lederne L, N og PE (jord) inn i rekkeklemmen (se bildet under), og kontroller at alle
er godt festet.
MERKNAD Hvis PE-lederen ikke er isolert, legg til et isolasjonsrør eller elektrisk tape i
det uisolerte området.
NO

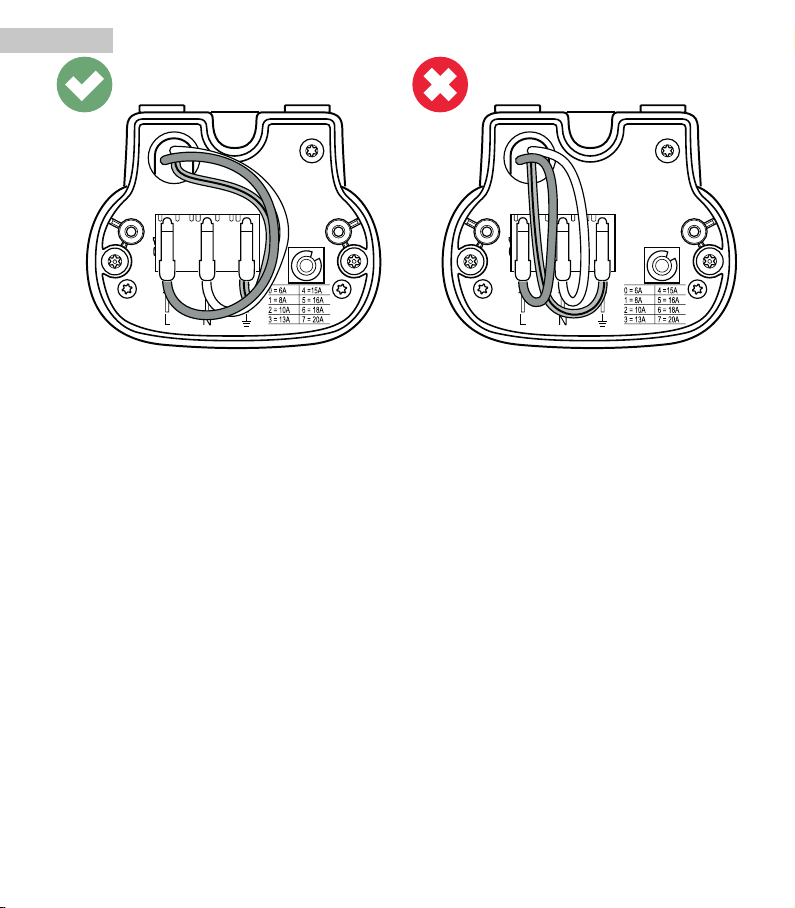

12. Plasser lederne i posisjonen vist på bildet nedenfor.
11 defa.com
Page 12
NO
13. Legg merke til innstillingene fra dreiebryteren ved å merke cellen med en X under de
relevante feltene i tabellen i brukerhåndboken, se kapittel Angi ønsket ladenivå.
14. Fest et klistremerke med den innstilte klassifiseringen – maks ladeeffekt – på undersiden av
elbilpluggen (over det eksisterende typeskiltet).
defa.com 12
Page 13
18 A 6
C
18 A
4,1 kW
16 A 5
C
16 A
3,7 kW
15 A 4
C
15 A
3,5 kW
13 A 3
C
13 A
3,0 kW
10 A 2
C
10 A
2,3 kW
8 A 1
C
8 A
1,8 kW
6 A 0
C
6 A
1,4 kW
20 A 7
C

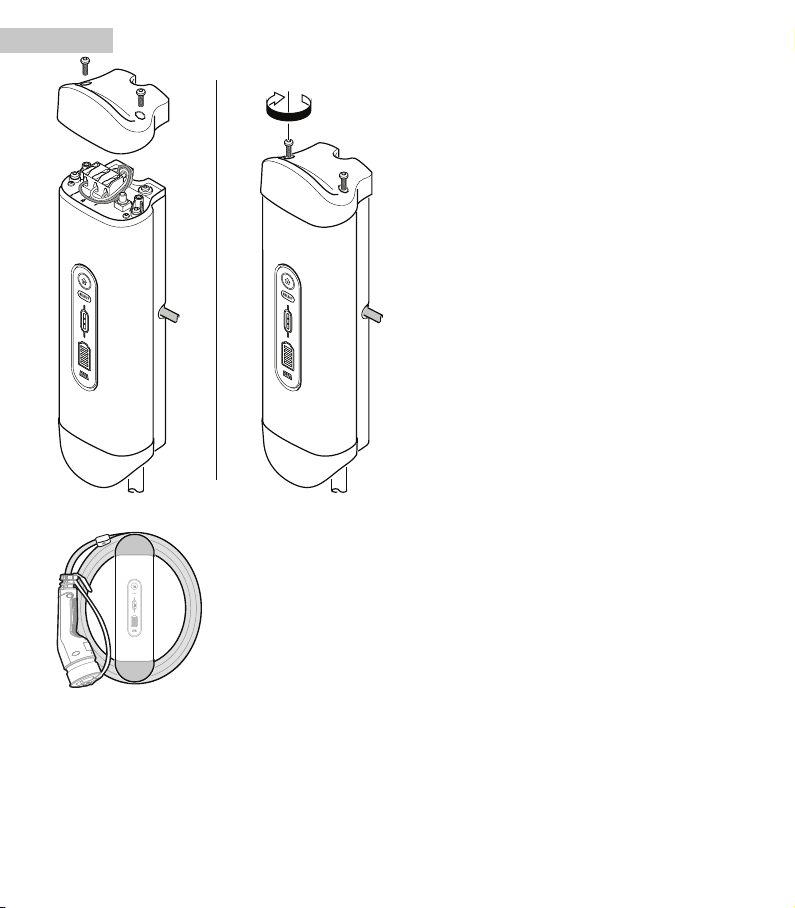

15. Fest den ytre endehetten med to skruer på toppen av ladeenheten for å lukke
installasjonsområdet.
NO
13 defa.com
Page 14
NO

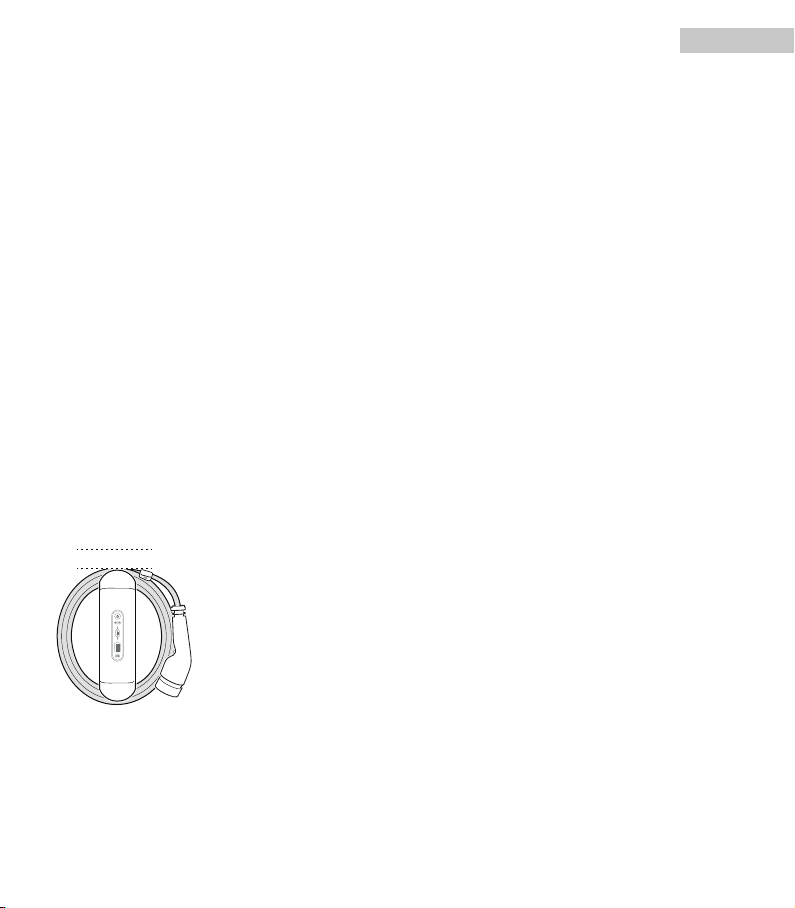

16. Spol ladekabelen rundt ladeenheten.
17. Slå på strømmen/sikringen.
defa.com 14
Page 15
Testing og verifisering
B
A
C
D
Sørg for at ladestasjonen er klar til bruk ved å sjekke hvilke signaler som vises på displayet før,
under og etter lading av kjøretøyet. Se kapittel Lade kjøretøyet i brukerhåndboken.
Lysindikatorer
A. Indikator for strøminngang
B. Valgknapp
C. Indikator for laderstatus
D. Indikator for bilkontakt
NO
15 defa.com
Page 16
NO
Overlevere
Følg disse instruksjonene før du overlater enheten til brukeren:
• Vis hvilken klassifisering installasjonen har.
• Vis hvordan du bruker enheten.
• Informer hvordan du finner mer informasjon om enheten deres
• Informer hva de skal gjøre hvis de opplever problemer med enheten.
• Overlever brukerhåndboken.
defa.com 16
Page 17
Tekniske spesifikasjoner
Elementnummer 712800
Merkespenning 230 VAC (1-fase, 50–60 Hz)
Merkestrøm 6 A – 20 A
Type lader Mode 3
Tilkobling til bil Type 2
RCD 30 mA AC og 6 mA DC
Type strømnett TN- og IT-strømnett
Beskyttelse mot overoppheting Intern sensor
Driftstemperatur -40 °C til +50 °C
Oppbevaringstemperatur -50 °C til +85 °C
Størrelse (L x B x T) 312 x 85 x 70 mm
Materialladeenhet Aluminium
IK-klassifisering IK 08
IP-klassifisering IP 44
Vekt 2,3 kg
Sertifisering CE, IEC61851, IEC62955
Gjenvinning EE-avfall
NO
17 defa.com
Page 18
NO
Kontaktinformasjon
Hvis du har spørsmål, kontakt den lokale leverandøren din, besøk defa.com eller ring DEFAs
kundestøtte:
• Telefon (Norge/Internasjonalt): +47 32 06 77 00
• Telefon (Sverige/Internasjonalt): +46 10 498 38 00
• Telefon (Finland): +358 (0)20 152 72 00
Hvis du har tilbakemelding om hvordan systemet eller kundestøtten kan forbedres, kan du gi oss
innspill på [email protected]
