Dee Zee Running Board Installation Instructions

Congratulations on your purchase of a quality Dee Zee product. Dee Zee is

recognized as having the highest quality running boards and accessories on

the market today. We have earned this reputation by offering our customers

a product they can be proud to place on their vehicles. Dee Zee meets all

the criteria of manufacturing a custom-fit product which guarantees it to

be the easiest product to install.

Note: Please take time to read all of the instructions before beginning this installation.

Warning! Please check for wiring or other obstructions before drilling any holes into
the vehicle. If it is necessary to drill any holes into the vehicle, Dee Zee recommends
putting a sealant or rust inhibitor around all holes drilled into the body of the vehicle.

Warning! It is the sole responsibility of the vehicle owner to check for tire clearance.

Warning! It is unlawful and dangerous to ride on running boards or side box boards
while the vehicle is in motion.

Cleaning Instructions: To maintain the bright finish of your Dee Zee running boards,
clean with a mild detergent. For our stainless steel products and accessories, the
application of a high grade automotive type wax is recommended.

If you should happen to have any questions with this product or you have an

installation question, please feel free to call us at:

1-800-779-8222

If you would like to find out more information on Dee Zee’s products please

feel free to visit our website at:

WWW.DEEZEE.COM

DZ 2037.PDF 10/18/02

Dee Zee Britetread Running Board Installation Instruction

DZ 2051

DZ 2037

(1999 - Current) Ford Superduty Super Cab Pickup

Britetread
Running

A

Board

G

1/4“ Hex Nut

Britetread
Mudflap

B

X2

H

1/4 x 1” Ribneck
Carriage Head
Bolt

C

X2

I

3/8 x 1“ Hex
Head Bolt

Rocker
Panel
Bracket

Running
Board

D

Bracket

X6

J

5/16“ Flat Washer

E

X6

K

3/8“ Hex Nut

1/4 x 3/4”
Hex Head
Bolt

X4

1/4“ Flat
Washer

F

L

3/8" Lock
Washer

X20

X16

M

1/4 x 1” Sheet
Metal Screw

To o ls Re qu i r e d :
Outils Nécessaires:

Tin-snips

N

8mm x 30mm
Hex Head Bolt

X4

Level

X12

X12

O

8mm Flange
Nut

Phillips Head
Screwdriver

Tape Measure

X12

X6

P

8mm U-Clip

Ratchet / Wrench
Sizes: 3/8“
7/16“

13mm

X42

X6

9/16"

Q

Bulb-Seal
Gasket

14 ft.

X12

X12

1/4” Needed
3/16” Needed

Drill

1

Secure britetread mudflap (B) to britetread running board (A) using 1/4 x 3/4” hex head bolts (E),
1/4” flat washers (F), and 1/4” hex nuts (G). Tighten into place using a 7/16” wrench / or socket.
Place bulb-seal gasket (Q) onto the backlip of britetread running board (A) and trim flush with the
britetread mudflap (B) and the end of britetread running board (A).

Fixez le mudflap de britetread (b) au panneau courant de britetread (a) en utilisant les boulons de
tête d'hexa de 1/4 x de 3/4"(e), les rondelles de 1/4" (f), et les écrous 1/4"d'hexa plats (g). Serrez
dans l'endroit à l'aide d'une clé de 7/16"/ou du plot. Placez la garniture d'ampoule-joint (q) sur le
backlip du panneau courant de britetread (a) et équilibrez à affleurement du mudflap de britetread
(b) et de l'extrémité du panneau courant de britetread (a).

A

B

E

Q

F

G

F

Britetread
Running Board

7/16“ Wrench
or Socket

2

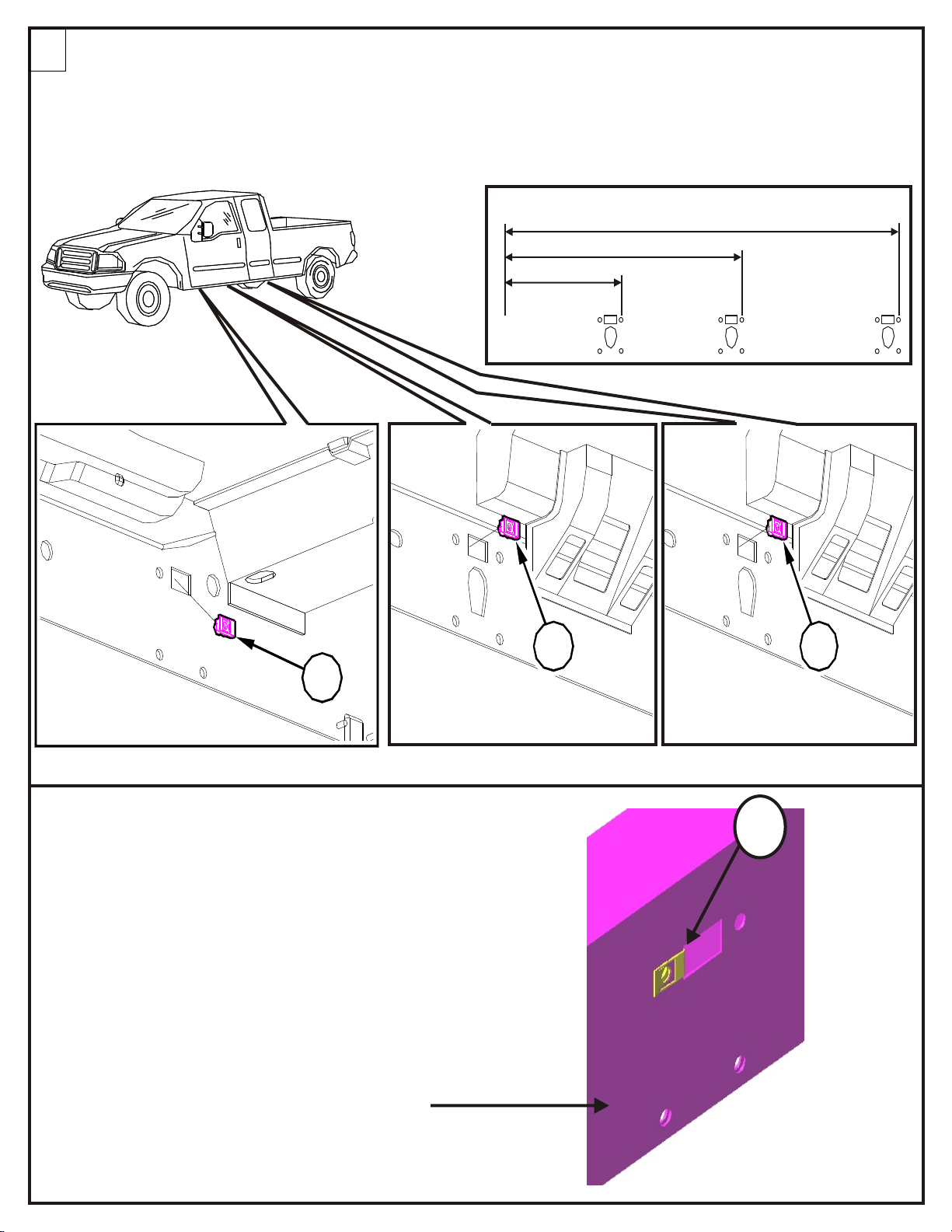

Locate the existing holes in the vehicle rocker panel as shown below. Place an 8mm u-clip (P)onto the holes shown below
and press firmly into place.

Trouvez les trous existants dans le panneau de culbuteur de véhicule comme montré ci-dessous. Placez un u-clip de 8mm
(p) dans les trous montrés ci-dessous et appuyez fermement dans l'endroit.

Approximate Hole Locations on Vehicle

72 1/4”

51 1/4”

15 5/16"

P

U-Clip Installed Correctly

Vehicle Rocker

P

P

P

Panel

3

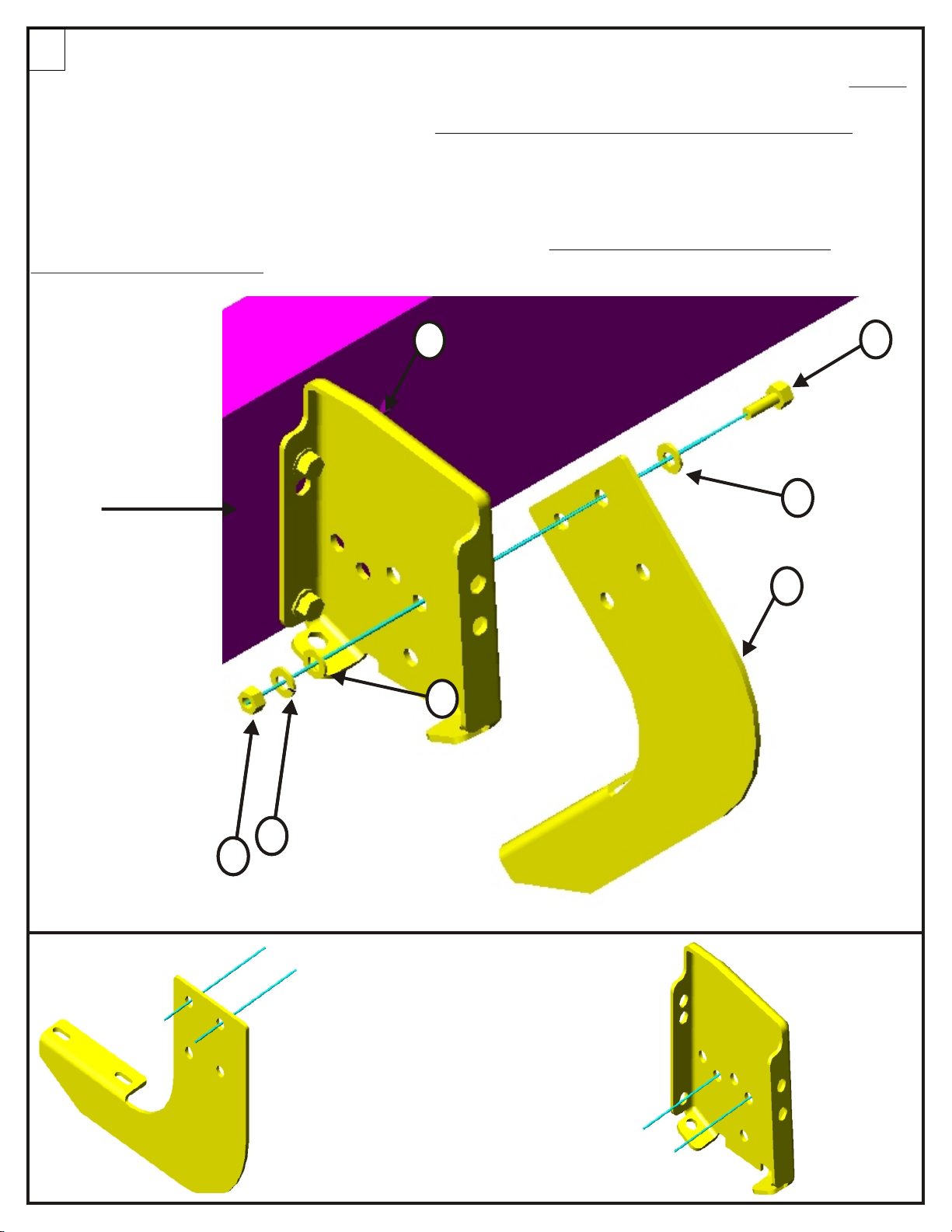

Using the drawing below as a guide identify the rocker panel bracket and its correct position on the vehicle.
Note: The open face of rocker panel bracket (C) will face the rear of the vehicle on the driver side of the vehicle.
Note: The open face of rocker panel bracket (C) will face the front of the vehicle on the passenger side of the vehicle.
Align the top hole as shown below with the 8mm u-clip (P) and secure into place using an 8mm x 30mm hex head bolt (N)
and 5/16" flat washer (J). Now secure the bottom hole in the rocker panel bracket (C) to the hole in the bottom of the
vehicle rocker panel using an 8mm x 30mm hex head bolt (N), 5/16" flat washers (J), and 8mm flange nut (O). Leave
fasteners loose for later adjustment.

En utilisant le schéma ci-dessous comme guide identifiez la parenthèse de panneau de culbuteur et sa position correcte
sur le véhicule. Note : Le visage ouvert de la parenthèse de panneau de culbuteur (c) fera face à l'arrière du véhicule du
côté de gestionnaire du véhicule. Note : Le visage ouvert de la parenthèse de panneau de culbuteur (c) fera face à l'avant
du véhicule du côté de passager du véhicule. Alignez le trou supérieur comme montré ci-dessous avec l'u-clip de 8mm (p)
et le fixez dans l'endroit en utilisant un boulon de tête d'hexa de 8mm x de 30mm (n) et la rondelle plate de 5/16"(j). Fixez
maintenant le trou inférieur dans la parenthèse de panneau de culbuteur (c) au trou dans le bas du panneau de culbuteur
de véhicule à l'aide d'un boulon de tête d'hexa de 8mm x de 30mm (n), des rondelles plates de 5/16"(j), et de l'écrou de
bride de 8mm (o). Laissez les attaches lâches pour le réglage postérieur.

P

Vehicle Rocker
Panel

O

C

J

N

J

N

1/2“ Wrench
or Socket

J

4

Using the drawing below as a guide, place running board bracket (D) up to rocker panel bracket (C). Secure the rear-top
hole in running board bracket (D) to the hole in the rocker panel bracket (C) using 3/8 x 1" hex head bolt (I), 5/16" flat
washers (J), 3/8" lock washer (L), and 3/8" hex nut (K). Note: See drawings below for correct hole identification.

En utilisant le schéma ci-dessous comme guide, placez la parenthèse courante de panneau (d) jusqu'à la parenthèse de
panneau de culbuteur (c). Fixez le trou d'arrière-dessus dans la parenthèse courante de panneau (d) au trou dans la
parenthèse de panneau de culbuteur (c) à l'aide du boulon de tête d'hexa de 3/8 x de 1"(i), des rondelles plates de 5/16"
(j), de la rondelle de freinage de 3/8"(l), et de l'écrou d'hexa de 3/8" (k). Note : Voir les dessins ci-dessous pour
l'identification correcte de trou.

Vehicle Rocker
Panel

C

I

J

D

J

KK

L

K

Correct Hole Locations

Correct Hole Locations

5

Rotate the running board bracket to the upright position and secure it into place using a 3/8 x 1" hex head bolt (I), 3/8"
lock washer (L), 5/16" flat washers (J), and 3/8" hex nuts (K) as shown below.

Tournez le panneau courant jusqu à la position droite et fixez-le dans l'endroit à l'aide d'un boulon de tête d'hexa de 3/8 x
de 1"(i), de la rondelle de freinage de 3/8" (l), des rondelles plates de 5/16"(j), et des écrous d'hexa de 3/8" (k) comme
montré ci-dessous.

I

J

K

L

J

C

D

Rotate

9/16 and 7/16“
Wrench or
Socket

6

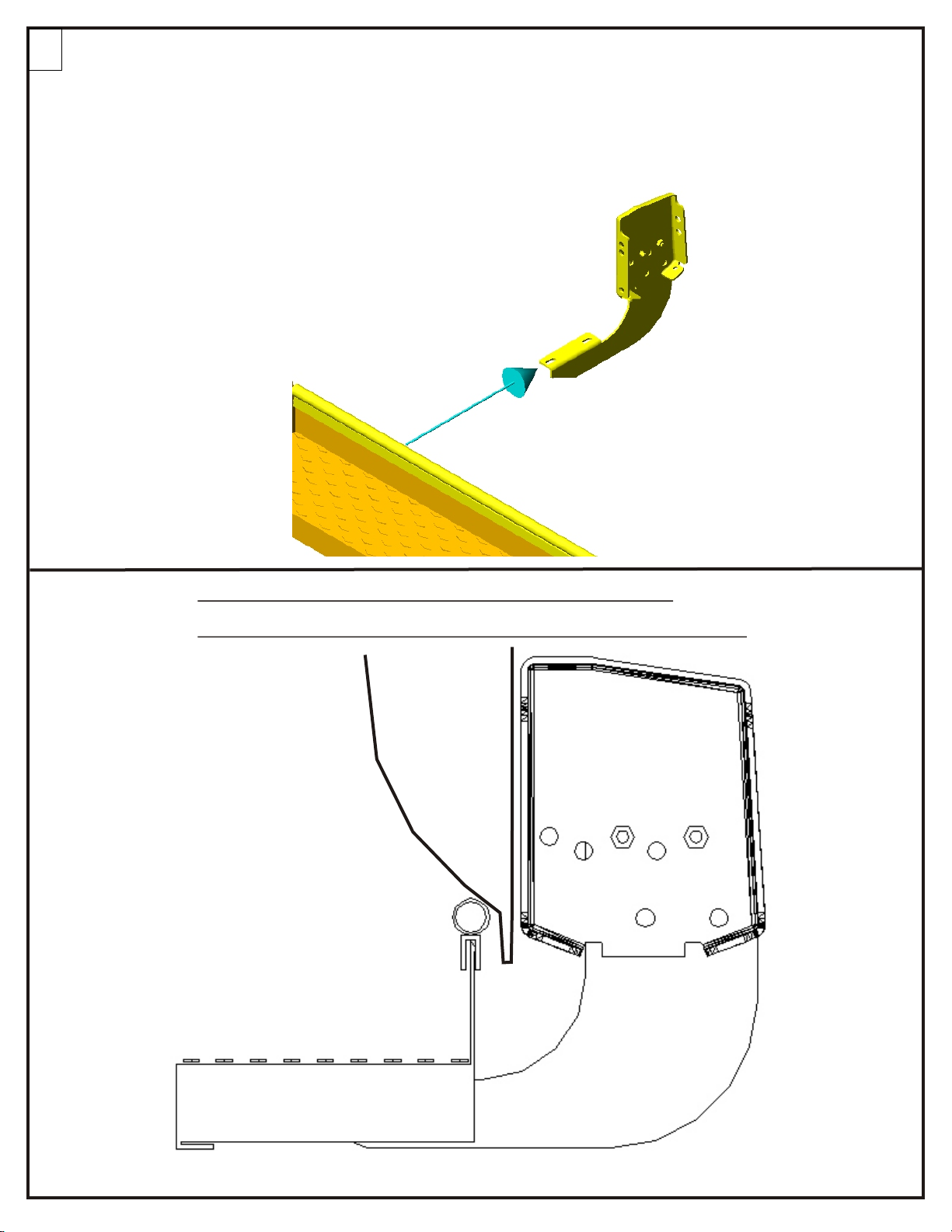

Place britetread running board (A) up to the running board brackets (D) as shown below. Slide the britetread running
board up to the rocker panel so that it is flush with the vehicle rocker panel.

Placez le panneau courant de britetread (a) jusqu'aux parenthèses de panneau de fonctionnement (d) comme montré
ci-dessous. Glissez le panneau courant de britetread jusqu'au panneau de culbuteur de sorte qu'il soit affleurant du
panneau de culbuteur de véhicule.

Rocker Panel
Bracket

Running Board
Bracket

Britetread Running
Board

Side View of rocker panel bracket
and britetread running board assembly.

Britetread Running

Vehicle
Rocker
Panel

Rocker Panel
Bracket

Board

Running Board
Bracket

7

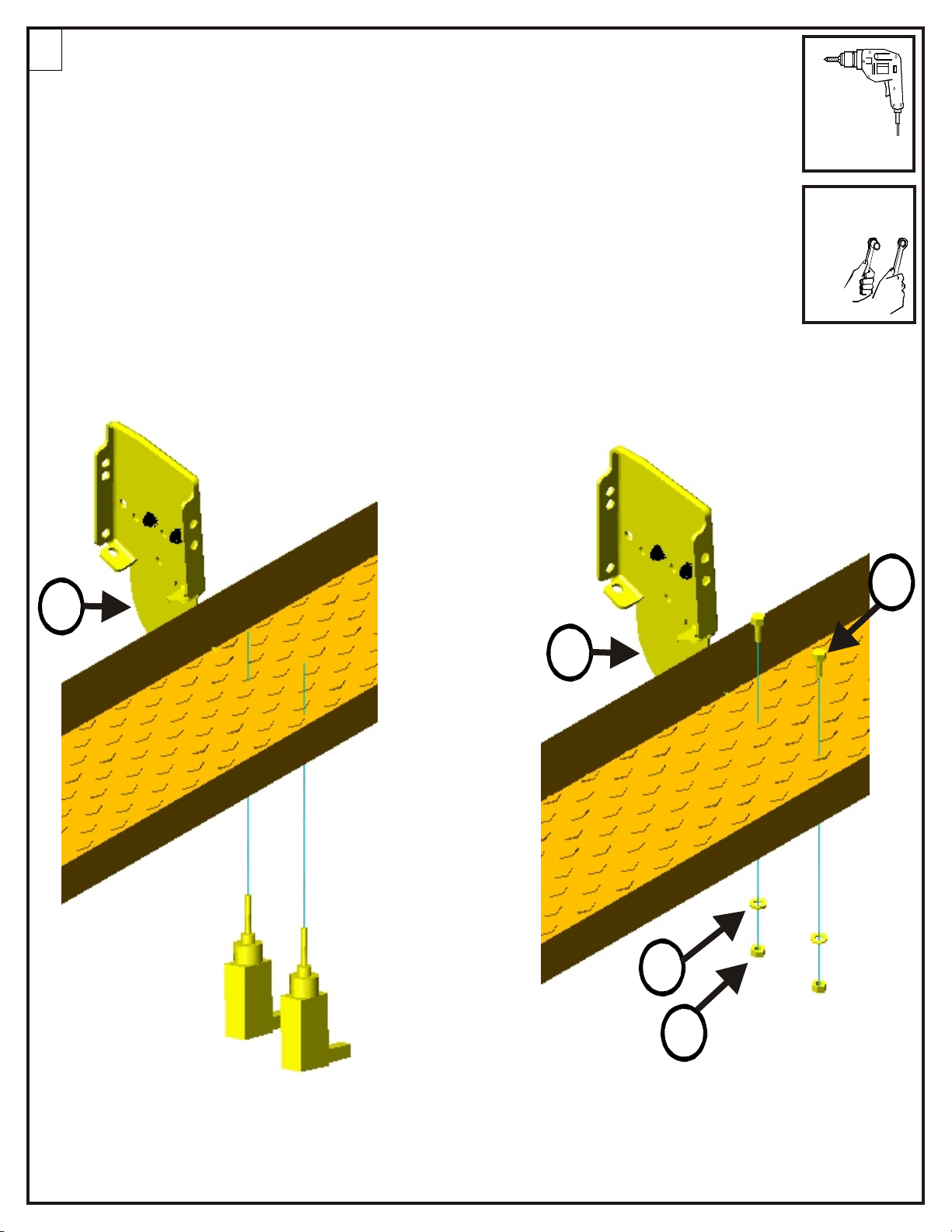

Using the bottom holes in the running board bracket (D) as a guide, drill 1/4” holes through the britetread
running board. Secure the running board bracket (D) to the britetread running board using 1/4 x 1”
ribneck carriage head bolts (H), 1/4” flat washers (F), and 1/4” hex nuts (G). Tighten into place using a
7/16” wrench / or socket.

Drill with a
1/4” drillbit

En utilisant les trous de bas dans le panneau courant encadrez (d) comme guide, forent des trous de
1/4"par le panneau courant de britetread. Fixez la parenthèse courante de panneau (d) au panneau
courant de britetread en utilisant les boulons de tête de chariot de ribneck de 1/4 x de 1"(h), les
rondelles de 1/4" (f), et les écrous 1/4"d'hexa plats (g). Serrez dans l'endroit à l'aide d'une clé de 7/16"/ou
du plot.

Britetread

D

Running

7/16“ Wrench
or Socket

H

Drill with a
1/4” Drillbit

Board

Britetread
Running
Board

D

F

G

8

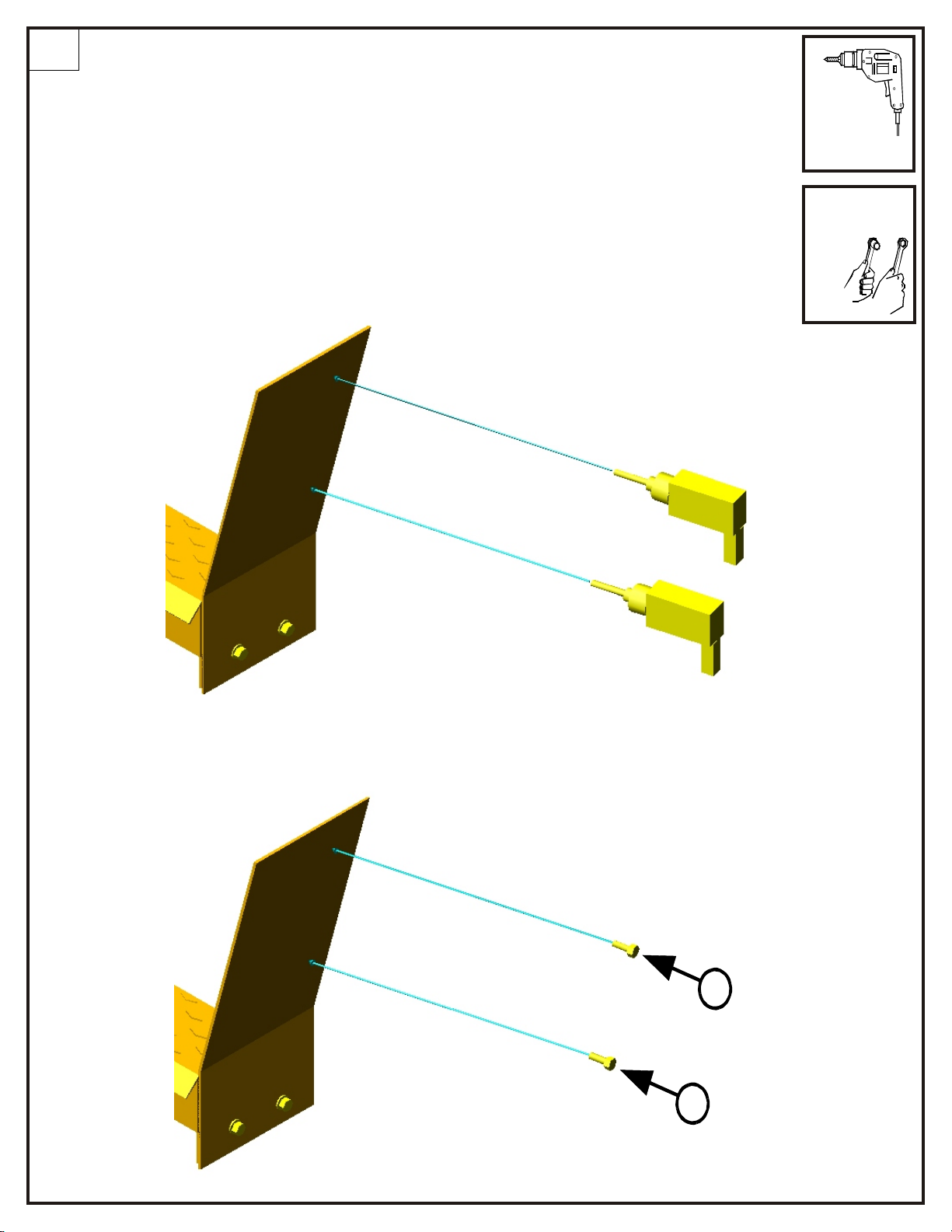

Drill two holes through the britetread mudflap and the sheet metal of the vehicle
wheel well opening. Secure the britetread mudflap to the vehicle wheel well
opening using 1/4 x 1” sheet metal screws (M). Tighten into place using a 3/8”
wrench / or socket.

Drill with a
3/16” drillbit

Forez deux trous par le mudflap de britetread et le métal de feuille de l'ouverture
de soute de train de véhicule. Fixez le mudflap de britetread à l'ouverture de soute
de train de véhicule à l'aide des vis en métal de feuille de 1/4 x de 1"(mj). Serrez dans
l'endroit à l'aide d'une clé de 3/8"/ou du plot.

Britetread
Mudflap

3/8“ Wrench
or Socket

Britetread
Mudflap

M

M
