USB-WATCHDOG-STICK
Hardware-Beschreibung
2011
Februar
INDEX
1. Einleitung 5
1.1. Vorwort 5
1.2. Kundenzufriedenheit 5
1.3. Kundenresonanz 5
2. Hardware Beschreibung 7
2.1. Übersichtsbild 8
2.2. Technische Daten 9
2.3. Pinbelegung DSUB-9 Buchse 10
2.4. Kontroll LED 10
3. Software 12
3.1. Benutzung unserer Produkte 12
3.1.1. Ansteuerung über grafische Anwendungen
3.1.2. Ansteuerung über unsere DELIB Treiberbibliothek
3.1.3. Ansteuerung auf Protokollebene
3.1.4. Ansteuerung über mitgelieferte Testprogramme
3.2. DELIB Treiberbibliothek 14
3.2.1. Übersicht
3.2.1.1. Programmieren unter diversen
Betriebssystemen
3.2.1.2. Programmieren mit diversen
Programmiersprachen
3.2.1.3. Schnittstellenunabhängiges programmieren
3.2.1.4. SDK-Kit für Programmierer
3.2.2. Unterstützte Betriebssysteme
3.2.3. Unterstützte Programmiersprachen
3.2.4. Installation DELIB-Treiberbibliothek
3.2.5. DELIB Configuration Utility
3.3. Testprogramme 20
12
12
12
13
14
14
15
15
15
16
16
17
19
3.3.1. Watchdog Demo
Index |
20
2Seite
INDEX
4. DELIB API Referenz 22
4.1. Verwaltungsfunktionen 22
4.1.1. DapiOpenModule
4.1.2. DapiCloseModule
22
23
4.2. Fehlerbehandlung 24
4.2.1. DapiGetLastError
4.2.2. DapiGetLastErrorText
24
25
4.3. Watchdog Funktionen 26
4.3.1. DapiWatchdogEnable
4.3.2. DapiWatchdogDisable
4.3.3. DapiWatchdogRetrigger
26
27
28
4.4. Programmier-Beispiel 29
5. Anhang 32
5.1. Revisionen 32
5.2. Urheberrechte und Marken 33
Index |
3Seite
Einleitung
I
Einleitung |
Seite 4
1. Einleitung
1.1. Vorwort
Wir beglückwünschen Sie zum Kauf eines hochwertigen DEDITEC Produktes!
Unsere Produkte werden von unseren Ingenieuren nach den heutigen
geforderten Qualitätsanforderungen entwickelt. Wir achten bereits bei der
Entwicklung auf flexible Erweiterbarkeit und lange Verfügbarkeit.
Wir entwickeln modular!
Durch eine modulare Entwicklung verkürzt sich bei uns die Entwicklungszeit
und - was natürlich dem Kunden zu Gute kommt - ein fairer Preis!
Wir sorgen für eine lange Lieferverfügbarkeit!
Sollten verwendete Halbleiter nicht mehr verfügbar sein, so können wir
schneller reagieren. Bei uns müssen meistens nur Module redesigned werden
und nicht das gesamte Produkt. Dies erhöht die Lieferverfügbarkeit.
1.2. Kundenzufriedenheit
Ein zufriedener Kunde steht bei uns an erster Stelle!
Sollte mal etwas nicht zu Ihrer Zufriedenheit sein, wenden Sie sich einfach per
Telefon oder mail an uns.
Wir kümmern uns darum!
1.3. Kundenresonanz
Die besten Produkte wachsen mit unseren Kunden. Für Anregungen oder
Vorschläge sind wir jederzeit dankbar.
Einleitung |
Seite 5
Hardware Beschreibung
II
Hardware Beschreibung |
Seite 6
2. Hardware Beschreibung
Die in einem USB-Stick Gehäuse untergebrachte Elektronik sorgt für eine
Überwachung mit Watchdogfunktion. Der eingesetzte Microcontroller wird in
regelmäßigen Intervallen vom PC über den USB-BUS abgefragt.
Bei einer Zeitüberschreitung schaltet der Watchdog-Stick dann selbständig die
beiden Relais mit einem vom Benutzer vorzugebenem Ablauf.
So können durch die Relais, mit entsprechender Verkabelung, bei einem
Timeout z.B. der PC-Reset betätigt werden, ein externes SMS-Modem kann
Warnungen versenden oder eine angeschlossene Hupe signalisiert einen Alarm.
Ein mitgeliefertes Testprogramm und ein Konfigurationstool erleichtern den
schnellen Einstieg!
Hardware Beschreibung |
Seite 7
2.1. Übersichtsbild
Hardware Beschreibung |
Seite 8
2.2. Technische Daten
USB-Stick-Ausgabemodul mit USB 2.0 / USB 1.1 Interface
Microcontroller-Überwachung
10ms bis 10h Timeoutzeiten einstellbar
Windows Watchdog API
2 Relais für Schaltvorgänge
Anschlußkabel (ca 1,8 m) mit DSUB-9 Buchse
Abmessungen: 84,5 * 21 * 12,5 / 9,5 mm (ohne Kabel)
Hardware Beschreibung |
Seite 9
2.3. Pinbelegung DSUB-9 Buchse
Pin
Beschreibung
3 & 7
Relais 1
2 & 6
Relais 2
1, 4, 5, 8, 9
NC
Beschreibung
LED Blink Sequenz
Watchdog Disabled
LED dauerhaft an (geht bei PC-Zugriffen kurz aus)
Watchdog Enabled
1*an + lange Pause
Watchdog Retrigger
1*an + lange Pause
Watchdog Timeout
2*kurz an + lange Pause
2.4. Kontroll LED
Die LED auf dem Watchdog-Stick zeigt folgenden Status an:
Hardware Beschreibung |
Seite 10
Software
III
Software |
Seite 11
3. Software
3.1. Benutzung unserer Produkte
3.1.1. Ansteuerung über grafische Anwendungen
Wir stellen Treiberinterfaces z.B. für LabVIEW und ProfiLab zur Verfügung. Als
Basis dient die DELIB Treiberbibliothek, die von ProfiLab direkt angesteuert
werden kann.
Für LabVIEW bieten wir eine einfache Treiberanbindung mit Beispielen an!
3.1.2. Ansteuerung über unsere DELIB Treiberbibliothek
Im Anhang befindet sich die komplette Funktionsreferenz für das Integrieren
unserer API-Funktionen in Ihre Software. Des Weiteren bieten wir passende
Beispiele für folgende Programmiersprachen:
C
C++
C#
Delphi
VisualBasic
VB.NET
MS-Office
3.1.3. Ansteuerung auf Protokollebene
Das Protokoll für die Ansteuerung unserer Produkte legen wir komplett offen. So
können Sie auch auf Systemen ohne Windows oder Linux unsere Produkte
einsetzen!
Software |
Seite 12
3.1.4. Ansteuerung über mitgelieferte Testprogramme
Für die wichtigsten Funktionen unserer Produkte stellen wir einfach zu
bedienende Testprogramme zur Verfügung,. Diese werden bei der Installation
der DELIB Treiberbibliothek direkt mit installiert.
So können z.B. Relais direkt getestet werden oder Spannungen am A/D Wandler
direkt überprüft werden.
Software |
Seite 13
3.2. DELIB Treiberbibliothek
3.2.1. Übersicht

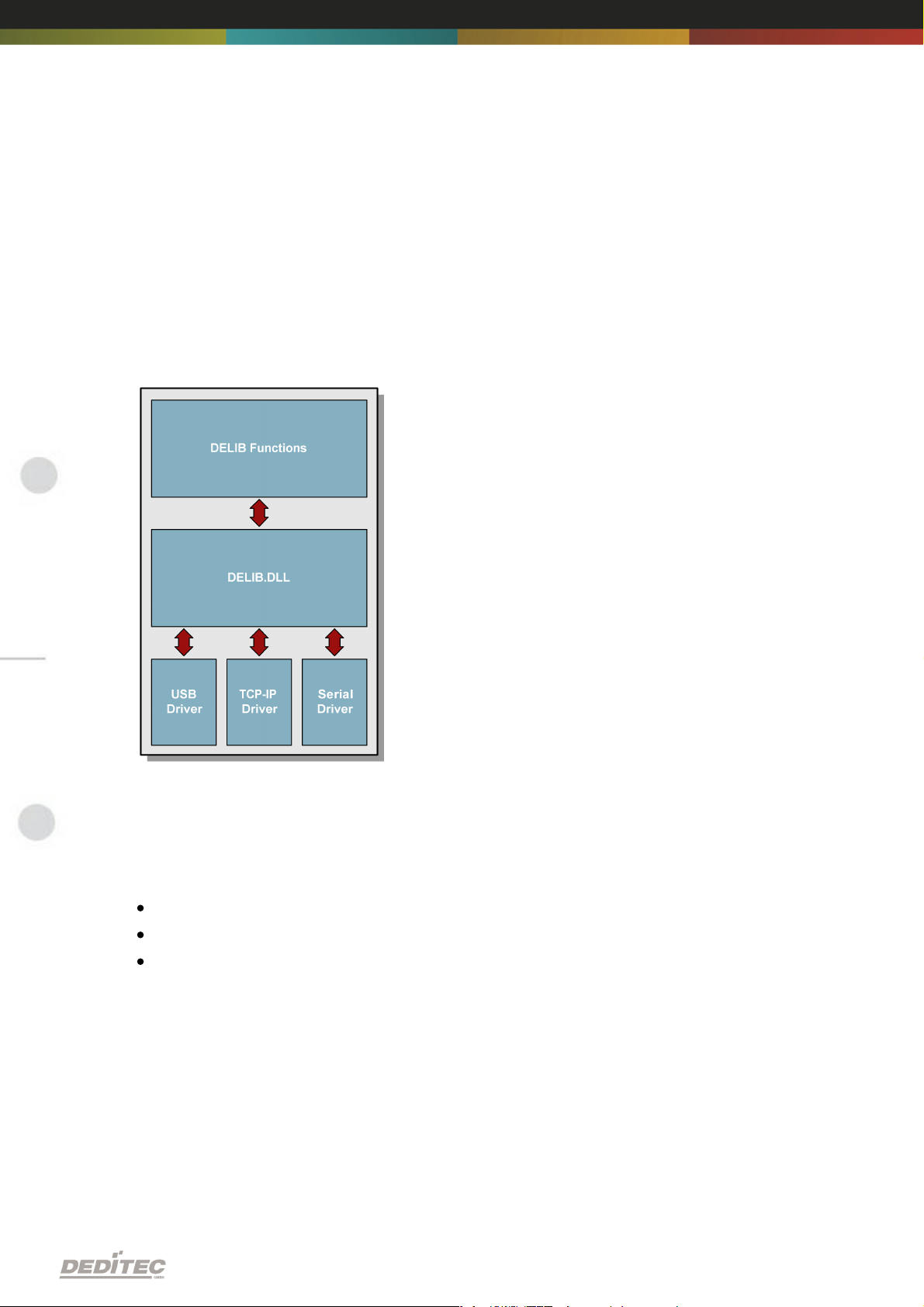

Die folgende Abbildung erläutert den Aufbau der DELIB Treiberbibliothek
Die DELIB Treiberbibliothek ermöglicht ein einheitliches Ansprechen von
DEDITEC Hardware, mit der besonderen Berücksichtigung folgender
Gesichtspunkte:
Betriebssystem unabhängig
Programmiersprachen unabhängig
Produkt unabhängig
3.2.1.1. Programmieren unter diversen Betriebssystemen
Die DELIB Treiberbibliothek ermöglicht ein einheitliches Ansprechen unserer
Produkte auf diversen Betriebssystemen. Wir haben dafür gesorgt, dass mit
wenigen Befehlen alle unsere Produkte angesprochen werden können. Dabei
spielt es keine Rolle, welches Betriebssystem Sie verwenden. - Dafür sorgt die
DELIB !
Software |
Seite 14
3.2.1.2. Programmieren mit diversen Programmiersprachen
Für das Erstellen eigener Anwendungen stellen wir Ihnen einheitliche Befehle
zur Verfügung. Dies wird über die DELIB Treiberbibliothek gelöst.
Sie wählen die Programmiersprache !
So können leicht Anwendung unter C++, C, Visual Basic, Delphi oder
LabVIEW® entwickelt werden.
3.2.1.3. Schnittstellenunabhängiges programmieren
Schreiben Sie Ihre Anwendung schnittstellenunabhängig !
Programmieren Sie eine Anwendung für ein USB-Produkt von uns. - Es wird
auch mit einem Ethernet oder RS-232 Produkt von uns laufen !
3.2.1.4. SDK-Kit für Programmierer
Integrieren Sie die DELIB in Ihre Anwendung. Auf Anfrage erhalten Sie von uns
kostenlos Installationsskripte, die es ermöglichen, die DELIB Installation in Ihre
Anwendung mit einzubinden.
Software |
Seite 15
3.2.2. Unterstützte Betriebssysteme
Unsere Produkte unterstützen folgende Betriebssysteme:
Windows 7
Windows Vista
Windows XP
Windows 2000
Linux
3.2.3. Unterstützte Programmiersprachen
Unsere Produkte sind über folgende Programmiersprachen ansprechbar:
C
C++
C#
Delphi
VisualBasic
VB.NET
MS-Office
Software |
Seite 16

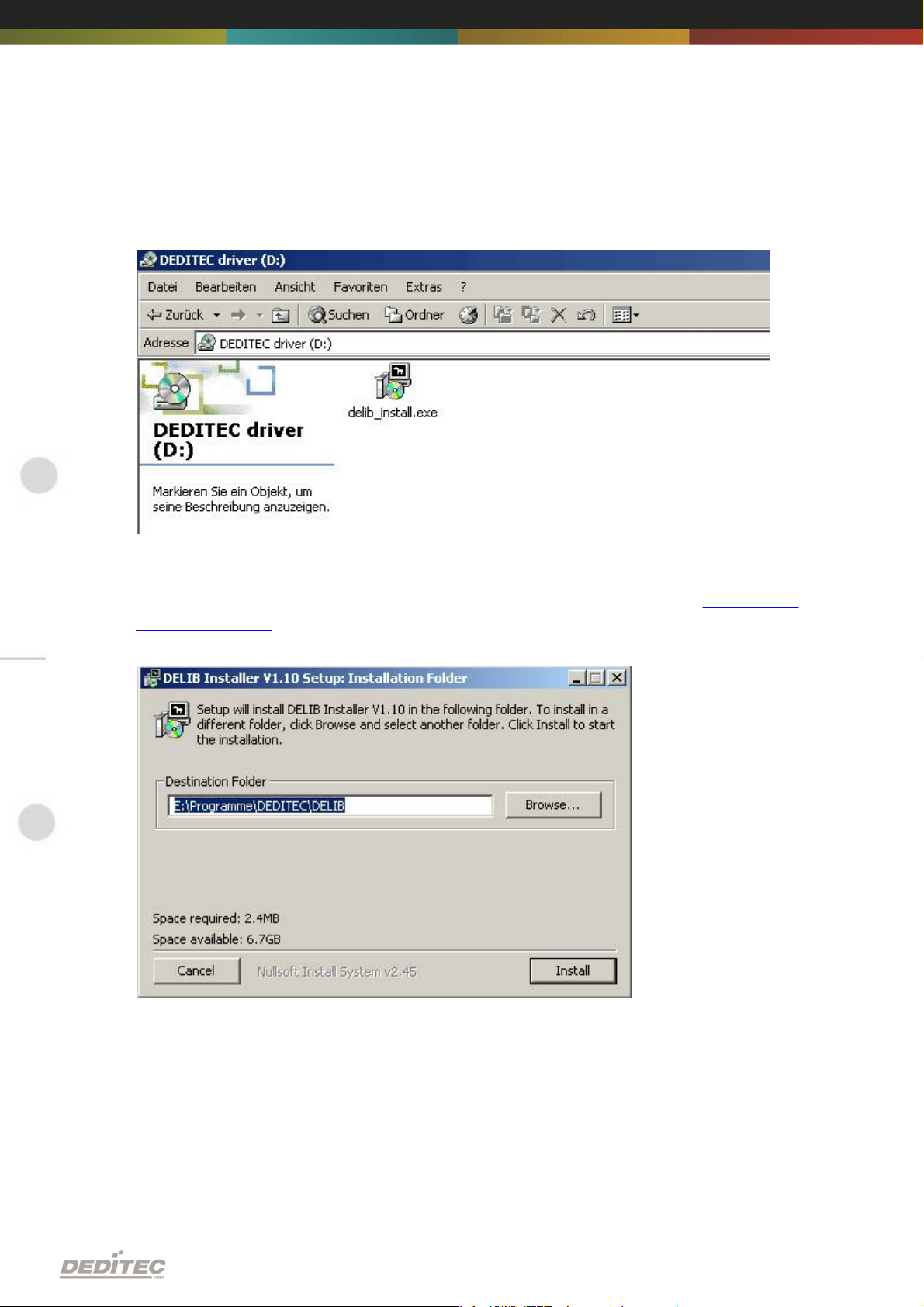

3.2.4. Installation DELIB-Treiberbibliothek
Legen Sie die DEDITEC driver CD in das Laufwerk und starten Sie
“delib_install.exe”. Die DELIB-Treiberbibliothek ist auch unter http://www.
deditec.de/delib erhältlich.
Drücken Sie auf “Install”.
Software |
Seite 17

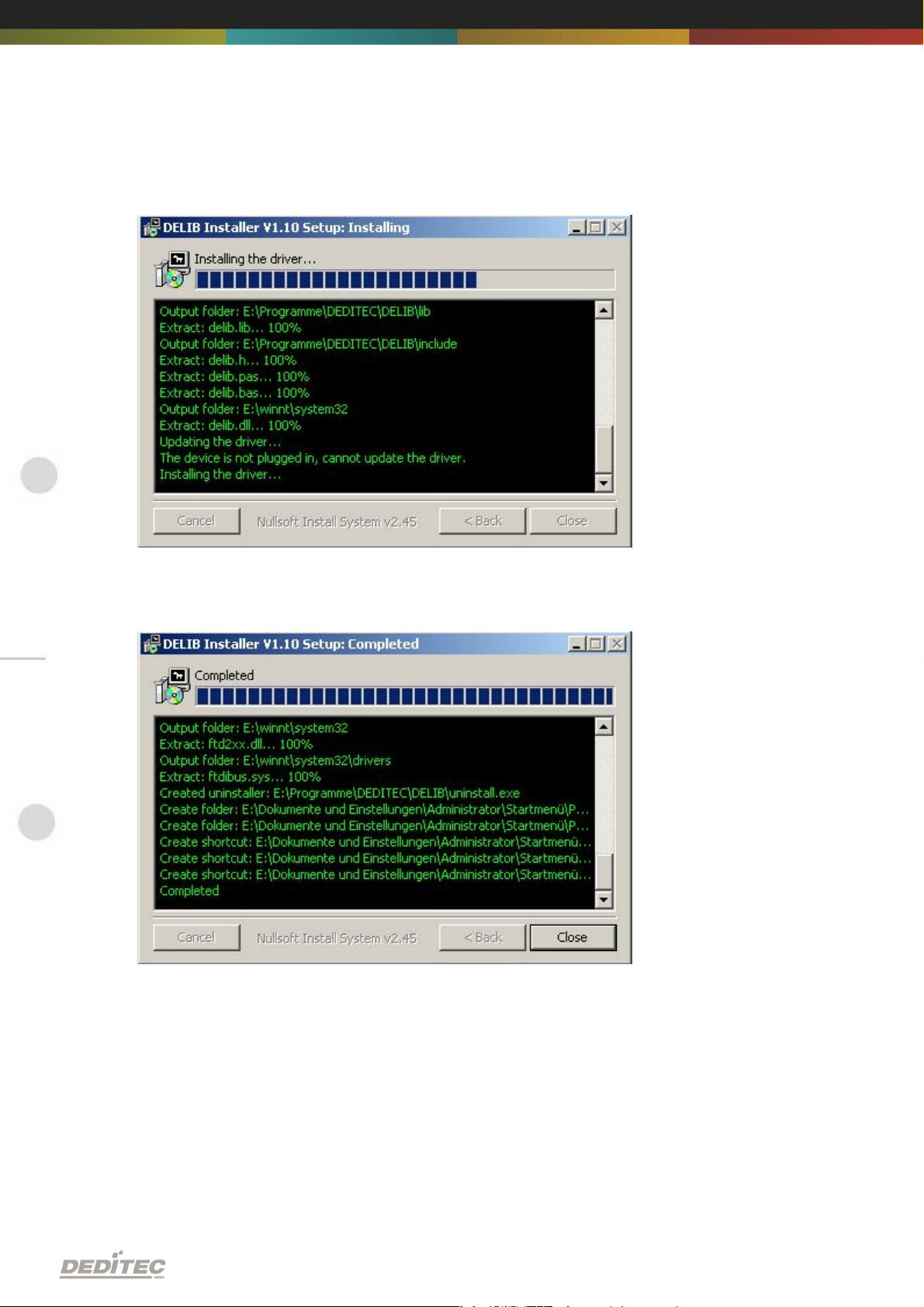

Die Treiber werden nun installiert.
Die DELIB Treiberbibliothek wurde nun Installiert. Drücken sie auf “Close” um
die Installation zu beenden.
Mit dem “DELIB Configuration Utility” (nächstes Kapitel) können Sie Ihr Modul
konfigurieren (dies ist nur nötig, wenn Sie mehr als ein Modul ansprechen
möchten).
Software |
Seite 18
3.2.5. DELIB Configuration Utility

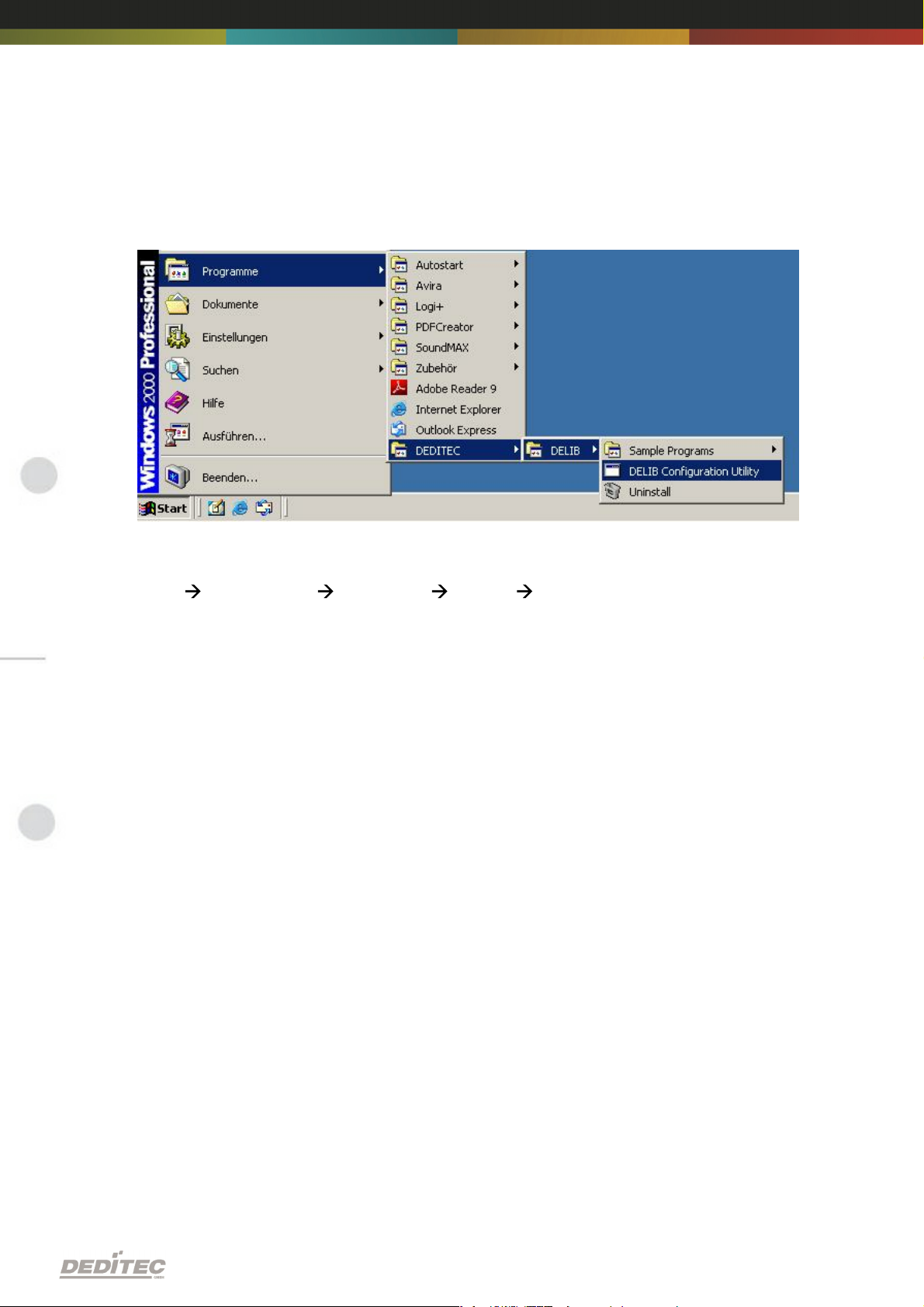

“DELIB Configuration Utility” wird auf dem folgendem Weg gestartet:
Start Programme DEDITEC DELIB DELIB Configuration Utility.
Das “DELIB Configuration Utility” ist ein Programm zur Konfiguration und
Unterteilung Identischer USB-Module im System. Dies ist aber nicht nötig falls
nur ein Modul vorhanden ist.
Weiteres zum Inhalt der “DELIB Installation”, siehe “Manual für DELIB
Treiberbibliothek”
Software |
Seite 19
3.3. Testprogramme
3.3.1. Watchdog Demo

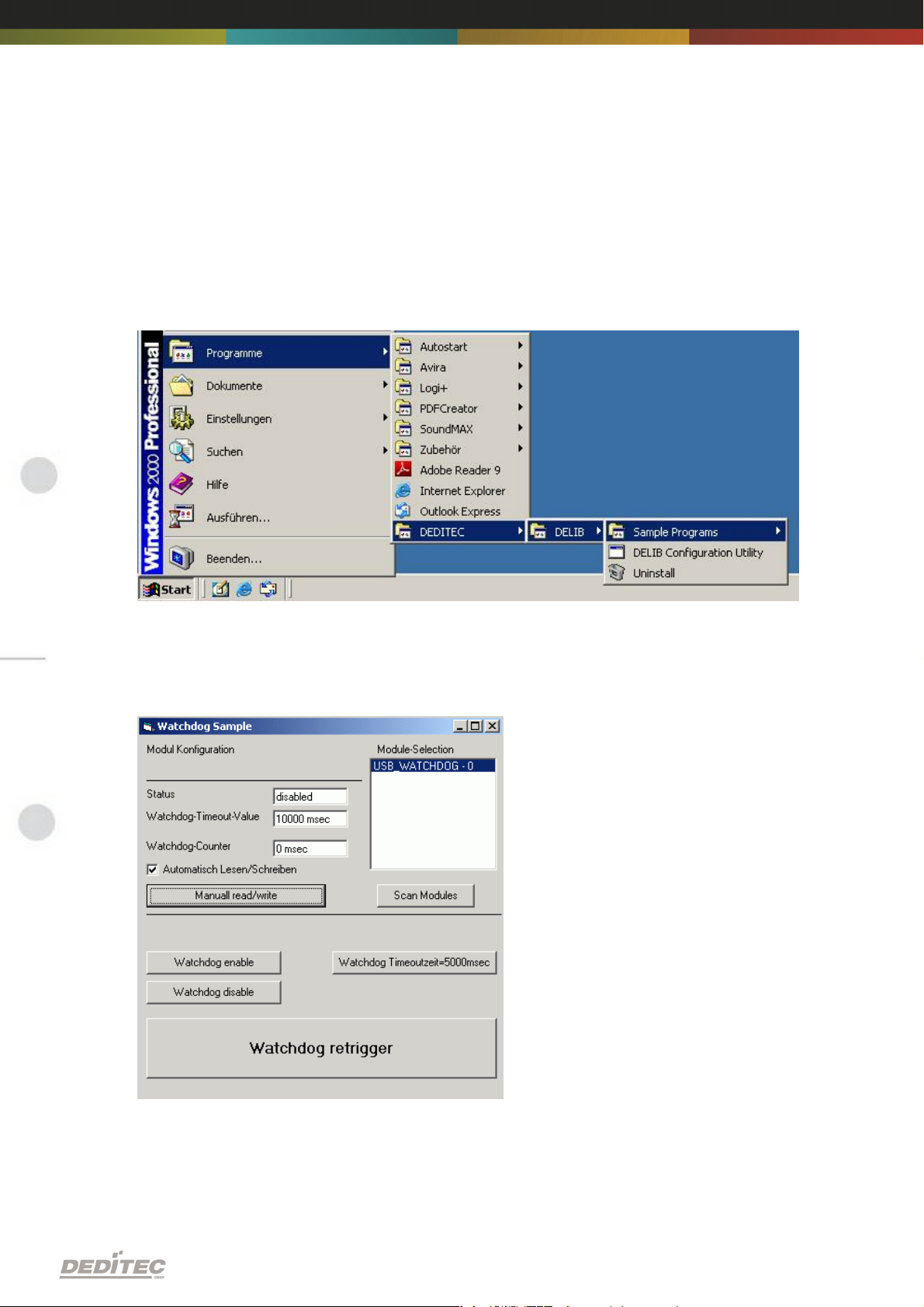

"Watchdog Demo" wird auf folgendem Weg gestartet:
Start -> Programme -> DEDITEC -> DELIB -> Watchdog Demo.
Diese Grafik zeigt einen Test des Watchdog-Sticks. Oben links kann man die
Konfiguration des Moduls ablesen.
Software |
Seite 20
DELIB API Referenz
IV
DELIB API Referenz |
Seite 21
4. DELIB API Referenz
// USB-Modul öffnen
handle = DapiOpenModule(RO_USB1, 0);
printf("handle = %x\n", handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf("Modul konnte nicht geöffnet werden\n");
return;
}
4.1. Verwaltungsfunktionen
4.1.1. DapiOpenModule
Beschreibung
Diese Funktion öffnet ein bestimmtes Modul.
Definition
ULONG DapiOpenModule(ULONG moduleID, ULONG nr);
Parameter
moduleID=Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr=Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr=0 -> 1. Modul
nr=1 -> 2. Modul
Return-Wert
handle=Entsprechender Handle für das Modul
handle=0 -> Modul wurde nicht gefunden
Bemerkung
Der von dieser Funktion zurückgegebene Handle wird zur Identifikation des
Moduls für alle anderen Funktionen benötigt.
Programmierbeispiel
DELIB API Referenz |
Seite 22
4.1.2. DapiCloseModule
// Modul schliessen
DapiCloseModule(handle);
Beschreibung
Dieser Befehl schliesst ein geöffnetes Modul.
Definition
ULONG DapiCloseModule(ULONG handle);
Parameter
handle=Dies ist das Handle eines geöffneten Moduls
Return-Wert
Keiner
Programmierbeispiel
DELIB API Referenz |
Seite 23
4.2. Fehlerbehandlung
ULONG error;
error=DapiGetLastError();
if(error==0) return FALSE;
printf("ERROR = %d”, error);
4.2.1. DapiGetLastError
Beschreibung
Diese Funktion liefert den letzten erfassten Fehler.
Definition
ULONG DapiGetLastError();
Parameter
Keine
Return-Wert
Fehler Code
0=kein Fehler. (siehe delib.h)
Programmierbeispiel
DELIB API Referenz |
Seite 24
4.2.2. DapiGetLastErrorText
BOOL IsError ()
{
if (DapiGetLastError () != DAPI_ERR_NONE)
{
unsigned char msg[500];
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf ("Error Code = %x * Message = %s\n", 0, msg);
return TRUE;
}
return FALSE;
}
Beschreibung
Diese Funktion liest den Text des letzten erfassten Fehlers.
Definition
extern ULONG __stdcall DapiGetLastErrorText(unsigned char * msg, unsigned long
msg_length);
Parameter
msg = Buffer für den zu empfangenden Text
msg_length = Länge des Text Buffers
Programmierbeispiel
DELIB API Referenz |
Seite 25
4.3. Watchdog Funktionen
DapiWatchdogEnable(handle);
//Aktiviert den Watchdog
4.3.1. DapiWatchdogEnable
Beschreibung
Diese Funktion aktiviert den Watchdog.
Definition
void DapiWatchdogEnable(ULONG handle);
Parameter
handle=Dies ist das Handle eines geöffneten Moduls
Return-Wert
Keiner
Programmierbeispiel
DELIB API Referenz |
Seite 26
4.3.2. DapiWatchdogDisable
DapiWatchdogDisable(handle);
//Deaktiviert den Watchdog
Beschreibung
Diese Funktion deaktiviert den Watchdog.
Definition
void DapiWatchdogDisable(ULONG handle);
Parameter
handle=Dies ist das Handle eines geöffneten Moduls
Return-Wert
Keiner
Programmierbeispiel
DELIB API Referenz |
Seite 27
4.3.3. DapiWatchdogRetrigger
DapiWatchdogRetrigger(handle);
//Retriggert den Watchdog-Timer
Beschreibung
Diese Funktion retriggert den Watchdog-Timer.
Definition
void DapiWatchdogRetrigger(ULONG handle);
Parameter
handle=Dies ist das Handle eines geöffneten Moduls
Return-Wert
Keiner
Programmierbeispiel
DELIB API Referenz |
Seite 28
4.4. Programmier-Beispiel
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
//
// (c) DEDITEC GmbH, 2011
//
// Samples for USB-WATCHDOG
//
// vc-usb-watchdog-sample.cpp
//
//
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
//
//
// Folgende Bibliotheken beim Linken mit einbinden: delib.lib
// Dies bitte in den Projekteinstellungen (Projekt/Einstellungen/Linker(ObjektBibliothek-Module) .. letzter Eintrag konfigurieren
#include <windows.h>
#include <stdio.h>
#include "conio.h"
#include "delib.h"
// ---------------------------------------------------------------------------// ---------------------------------------------------------------------------// ---------------------------------------------------------------------------// ---------------------------------------------------------------------------// ----------------------------------------------------------------------------
void main(void)
{
unsigned long handle;
unsigned long wd_status, wd_timeout, wd_counter;
// ----------------------------------------------------
// USB-Modul öffnen
handle = DapiOpenModule(USB_WATCHDOG,0);
printf("handle = %x\n", handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf("Modul konnte nicht geöffnet werden\n");
printf("TASTE für weiter\n");
getch();
return;
DELIB API Referenz |
Seite 29
}
// ----------------------------------------------------
// activate watchdog
DapiWatchdogEnable(handle);
printf("watchdog is activated\n");
printf("Taste für weiter\n");
getch();
// ----------------------------------------------------
// activate watchdog
DapiWatchdogDisable(handle);
printf("watchdog is deactivated\n");
printf("Taste für weiter\n");
getch();
// ----------------------------------------------------
// activate watchdog + retrigger
DapiWatchdogEnable(handle);
DapiWatchdogRetrigger(handle);
printf("watchdog is enabled+retriggered\n");
wd_status=0;
while(!kbhit() && wd_status!=2)
{
wd_status = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_WATCHDOG,
DAPI_SPECIAL_WATCHDOG_GET_STATUS, 0, 0);
wd_counter = DapiSpecialCommand(handle,
DAPI_SPECIAL_CMD_WATCHDOG, DAPI_SPECIAL_WATCHDOG_GET_WD_COUNTER_MSEC, 0, 0);
wd_timeout = DapiSpecialCommand(handle,
DAPI_SPECIAL_CMD_WATCHDOG, DAPI_SPECIAL_WATCHDOG_GET_TIMEOUT_MSEC, 0, 0);
printf("WD-Status=%d * WD-Timeout=%dms * WD-Counter = %dms\n",
wd_status, wd_timeout, wd_counter);
}
if(wd_status==2)
{
printf("status=2 -> Watchdog TIMEOUT !!!!\n");
}
printf("Taste für weiter\n");
getch();
// ---------------------------------------------------// Modul wieder schliessen
DapiCloseModule(handle);
printf("TASTE für weiter\n");
getch();
return ;
}
DELIB API Referenz |
Seite 30
Anhang
V
Anhang |
Seite 31
5. Anhang
5.1. Revisionen
Rev 2.00 Erste Version
Anhang |
Seite 32
5.2. Urheberrechte und Marken
Linux ist eine registrierte Marke von Linus Torvalds.
Windows CE ist eine registrierte Marke von Microsoft Corporation.
USB ist eine registrierte Marke von USB Implementers Forum Inc.
LabVIEW ist eine registrierte Marke von National Instruments.
Intel ist eine registrierte Marke von Intel Corporation
AMD ist eine registrierte Marke von Advanced Micro Devices, Inc.
Anhang |
Seite 33
Loading...
