2. Hardware Beschreibung
2.1. Einführung
Dieser USB Umsetzer auf RS-232 mit TTL-Pegel ist ideal für z.B. Debugging
Zwecke an Microcontroller Schaltungen. Durch die galvanische Trennung wird
zudem Ihr Prozessor-Board in hohem Maße geschützt.
Dieser kleine USB-Stick überträgt serielle Daten mit TTL-Pegel (z.B.
Debugging-Informationen) über die USB-Schnittstelle. Auf Steuerungen stehen
meist nur TTL-Signale an den seriellen Schnittstellen von Prozessoren zur
Verfügung. Mit diesem Tool können Sie sich diese Signal jetzt bequem auf
einem PC oder Notebook anzeigen lassen. Und die "empfindlichen TTLSignale" werden durch die galvanische Trennung sicher mit dem PC verbunden.
Hardware Beschreibung |Seite6
2.2. Technische Daten
+5V Spannungsversorgung (über USB-BUS)
USB auf RS-232 mit TTL Pegel
Je eine LED für TX und RX
Galvanisch getrennt
50 Baud ..3MBaud (per Software konfigurierbar)
Windows VCP (Virtueller COM Port)
Linux Treiber inklusive
Abmessungen: 84,5 x 21 x 12,5/9,5 mm (ohne Kabel)
Der Anschluss an den Stick erfolgt auf der RS-232 Seite mittels einer 3pol.
Anschlussleitung. Die Aderenden sind beschriftet und mit Aderendhülsen
versehen.
RS-232 Pinbelegung
2.4. Kontroll LED's
Zwei LED's signalisieren Sende- und Empfangsereignisse.
3.8.1.17.
DAPI_STEPPER_CMD_GET_MOTOR_SUPPLY_VOLTAG
E
3.8.2. Status abfragen mit DapiStepperGetStatus
3.8.2.1. DAPI_STEPPER_STATUS_GET_ACTIVITY
3.8.2.2. DAPI_STEPPER_STATUS_GET_POSITION
3.8.2.3. DAPI_STEPPER_STATUS_GET_SWITCH
3.8.3. DapiStepperCommandEx
56
57
58
59
60
61
62
63
64
65
70
78
79
80
81
83
84
85
85
86
87
88
3.9. Ausgabe-Timeout verwalten89
3.9.1. DapiSpecialCMDTimeout
3.9.2. DapiSpecialCMDTimeoutGetStatus
89
90
3.10. Testfunktionen91
3.10.1. DapiPing
91
Index |
4Seite
INDEX
3.11. Register Schreib-Befehle92
3.11.1. DapiWriteByte
3.11.2. DapiWriteWord
3.11.3. DapiWriteLong
3.11.4. DapiWriteLongLong
92
93
94
95
3.12. Register Lese-Befehle96
3.12.1. DapiReadByte
3.12.2. DapiReadWord
3.12.3. DapiReadLong
3.12.4. DapiReadLongLong
96
97
98
99
3.13. Programmier-Beispiel100
4. Anhang103
4.1. Revisionen103
4.2. Urheberrechte und Marken104
Index |
5Seite
Software
I
Software |
Seite6
1. Software
1.1. Benutzung unserer Produkte
1.1.1. Ansteuerung über grafische Anwendungen
Wir stellen Treiberinterfaces z.B. für LabVIEW und ProfiLab zur Verfügung. Als
Basis dient die DELIB Treiberbibliothek, die von ProfiLab direkt angesteuert
werden kann.
Für LabVIEW bieten wir eine einfache Treiberanbindung mit Beispielen an!
1.1.2. Ansteuerung über unsere DELIB Treiberbibliothek
Im Anhang befindet sich die komplette Funktionsreferenz für das Integrieren
unserer API-Funktionen in Ihre Software. Des Weiteren bieten wir passende
Beispiele für folgende Programmiersprachen:
C
C++
C#
Delphi
VisualBasic
VB.NET
MS-Office
1.1.3. Ansteuerung auf Protokollebene
Das Protokoll für die Ansteuerung unserer Produkte legen wir komplett offen. So
können Sie auch auf Systemen ohne Windows oder Linux unsere Produkte
einsetzen!
Software |
Seite7
1.1.4. Ansteuerung über mitgelieferte Testprogramme
Für die wichtigsten Funktionen unserer Produkte stellen wir einfach zu
bedienende Testprogramme zur Verfügung,. Diese werden bei der Installation
der DELIB Treiberbibliothek direkt mit installiert.
So können z.B. Relais direkt getestet werden oder Spannungen am A/D Wandler
direkt überprüft werden.
Software |
Seite8
1.2. DELIB Treiberbibliothek
1.2.1. Übersicht
Die folgende Abbildung erläutert den Aufbau der DELIB Treiberbibliothek
Die DELIB Treiberbibliothek ermöglicht ein einheitliches Ansprechen von
DEDITEC Hardware, mit der besonderen Berücksichtigung folgender
Gesichtspunkte:
Die DELIB Treiberbibliothek ermöglicht ein einheitliches Ansprechen unserer
Produkte auf diversen Betriebssystemen.
Wir haben dafür gesorgt, dass mit wenigen Befehlen alle unsere Produkte
angesprochen werden können.
Dabei spielt es keine Rolle, welches Betriebssystem Sie verwenden. - Dafür
sorgt die DELIB !
Software |
Seite9
Programmieren mit diversen Programmiersprachen
Für das Erstellen eigener Anwendungen stellen wir Ihnen einheitliche Befehle
zur Verfügung. Dies wird über die DELIB Treiberbibliothek gelöst.
Sie wählen die Programmiersprache !
So können leicht Anwendung unter C++, C, Visual Basic, Delphi oder
LabVIEW® entwickelt werden.
Schnittstellenunabhängiges programmieren
Schreiben Sie Ihre Anwendung schnittstellenunabhängig !
Programmieren Sie eine Anwendung für ein USB-Produkt von uns. - Es wird
auch mit einem Ethernet oder RS-232 Produkt von uns laufen !
SDK-Kit für Programmierer
Integrieren Sie die DELIB in Ihre Anwendung. Auf Anfrage erhalten Sie von uns
kostenlos Installationsskripte, die es ermöglichen, die DELIB Installation in Ihre
Anwendung mit einzubinden.
Windows 2000
Windows XP
Windows Vista
Windows 7
Linux
1.2.3. Unterstützte Programmiersprachen
Unsere Produkte sind über folgende Programmiersprachen ansprechbar:
C
C++
C#
Delphi
VisualBasic
VB.NET
MS-Office
Software |
Seite11
1.2.4. Installation DELIB-Treiberbibliothek
Legen Sie die DEDITEC driver CD in das Laufwerk und starten Sie
“delib_install.exe”. Die DELIB-Treiberbibliothek ist auch unter http://www.
deditec.de/delib erhältlich.
Drücken Sie auf “Install”.
Software |
Seite12
Die Treiber werden nun installiert.
Die DELIB Treiberbibliothek wurde nun Installiert. Drücken sie auf “Close” um
die Installation zu beenden.
Mit dem “DELIB Configuration Utility” (nächstes Kapitel) können Sie Ihr Modul
konfigurieren (dies ist nur nötig, wenn Sie mehr als ein Modul ansprechen
möchten).
Software |
Seite13
1.2.5. DELIB Configuration Utility

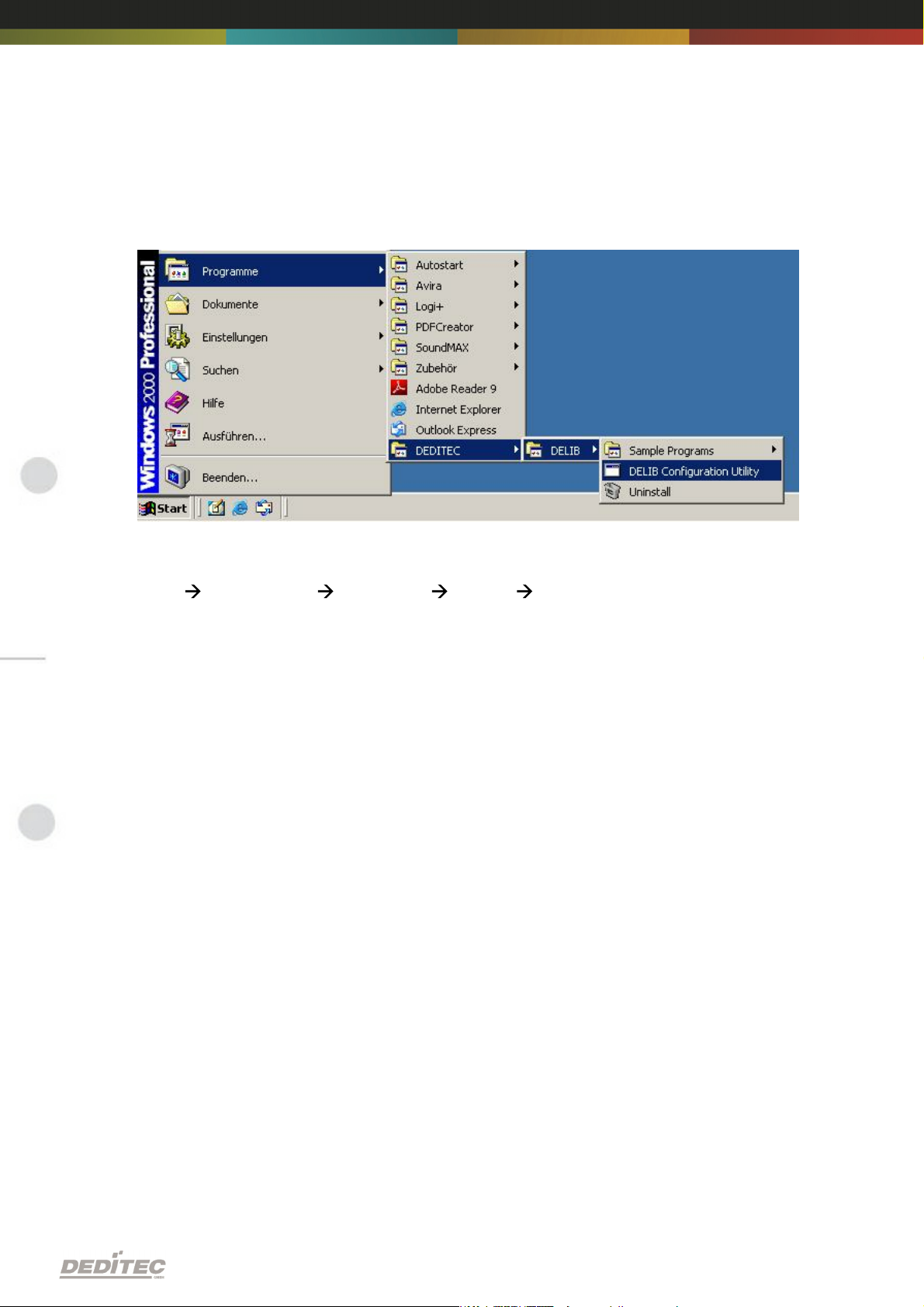

“DELIB Configuration Utility” wird auf dem folgendem Weg gestartet:
