De dietrich DVH920JE1, DVH620JE1, DVH930J, DVH640JU1, DVH640JE1 User Manual [cz]

...
35
OBSAH
CS
1 / BEZPEČNOSTNÍ POKYNY
Důležitá upozornění__________________________________________ 36
2 / INSTALACE MYČKY
Rozměry vestavby __________________________________________ 37
Připojení k přívodu vody ______________________________________ 38
Připojení k elektrické síti ______________________________________ 40
Vestavba do výklenku ________________________________________ 41
Ustavení do vodorovné polohy pomocí seřízení nožiček ____________ 41
Montáž dveřního panelu (z jednoho dílu) ________________________ 42
Montáž dveřního panelu (ze dvou dílů) __________________________ 43
Vestavba spotřebiče pod kuchyňkou deskou ____________________ 44
Upevnění do výklenku ________________________________________ 44
Zvukově izolační těsnění ______________________________________ 44
Seřízení dvířek (levé a pravé strany) ____________________________ 44
Zpětná montáž lišty __________________________________________ 45
Tabulka pro přířez lišty ______________________________________ 45
Důležité upozornění:
Při vestavbě spotřebiče postupujte podle přiloženého instalačního schématu.
Důležité upozornění:
Prostudujte pečlivě tuto instalační příručku, abyste dodrželi pokyny pro ustavení a
montáž vašeho spotřebiče.
Doporučení:
Tato instalační příručka je určena pro několik modelů. Váš spotřebič a popis uve-
dený v příručce se mohou trochu lišit v podrobnostech a výbavě.
36
1/ BEZPEČNOSTNÍ POKYNY
CS
• DŮLEŽITÁ UPOZORNĚNÍ
Důležité upozornění:
Po vybalení zkontrolujte, zda během přepravy nedošlo k poškození spotřebiče. Poškozený spotřebič zásadně nezapojujte do sítě. Pokud došlo k poškození spotřebiče, obraťte se na příslušného prodejce.
Nebezpečí:
Při nesprávném fungování spotřebiče odpojte spotřebič ze sítě (vytáhněte zástrčku z elektrické zásuvky), nebo přerušte příslušný okruh a uzavřete kohoutek přívodu vody. Kontaktujte naše servisní středisko poprodejních služeb.
Důležité upozornění:
Všechny práce související s elektrickými a hydraulickými systémy potřebné pro instalaci spotřebiče musí provést elektrikář a instalatér s náležitou kvalifikací.
- Po instalaci spotřebiče zkontrolujte, zda nestojí na kabelu napájení, na přívodní hadici vody nebo na odpadní hadici.
- Při provádění instalace musí být spotřebič odpojený ze sítě.
- Zkontrolujte, zda elektrický obvod uzemnění elektrické instalace ve vaší domácnosti splňuje platné normy.
- Údaje pro připojení do elektrického systému uvedené na typovém štítku spotřebiče musí odpo­vídat parametrům elektrické sítě ve vaší domácnosti.
Důležité upozornění:
Pro vaši vlastní bezpečnost nenechávejte dvířka spotřebiče po použití úplně otevřená. Při instalaci myčky na podlaze s kobercovou podlahovou krytinou nezapomeňte seřídit nožičky spotřebiče tak, aby pod spotřebičem zůstal volný větrací průduch.
37
2 / INSTALACE MYČKY
CS
Obr.
1
ROZMĚRY VESTAVBY
Můžete provést vestavbu spotřebiče pod již existující plochu, pokud rozměry výklenku odpoví­dají rozměrům na nákresu. (Obr. 01)
SEZNAM DODANÝCH DÍLŮ
Podložky patek
Samolepící lišta
proti sražené páře
Pěnové zvukově
izolační těsnění
Seřizovací klíč přední patky
Zvukově izolační těsnění + upínací
samolepky
(pro případ potřeby)
Vnitřní polohovací šroub panelu
Upínací šroub panelu
Upínací šroub panelu
Upínací šroub spotřebiče k nábytku
Sponka na odpadovou
hadici
?
547
642 à 730 maxi
3
L = 75
L = 40
38
2 / INSTALACE MYČKY
CS
• PŘIPOJENÍ K PŘÍVODU VODY
00,,11 -- 11 MMPPaa
11 aažž 1100 bbaarrůů
mmiinn.. pprrůůttookk 1100 ll//mmiinn
AA
BB
Nebezpečí: :
Symbol znamená, že hadice je vybavená elektrickým zařízením, které umožňuje přerušení přívodu vody (v závis­losti na modelu). Takto označenou trubku nikdy nenamáčejte do vody ani ji neřezejte.
Doporučení:
Jakékoliv připojení k vodovodnímu potrubí představuje nebezpečí úniku vody navzdory nejrůznějším bezpečnostním opa­třením. Pokud spotřebič nepoužíváte, zaví­rejte vodovodní kohoutek přívodu vody.
Do této myčky je možno přivádět studenou i teplou vodu maximálně o teplotě do 60°C. Pro přívod teplé vody zkontrolujte, zda původní hadice spotřebiče umožňuje připojení (hadice je označená červeně). Doporučujeme vám však, abyste myčku při­pojili k přívodu studené vody. Součástí výbavy tohoto spotřebiče je přívodní hadice o délce 1,50 m.
Připojte hadici ke kohoutku se závitovanou koncovkou o průměru 20/27 (3/4“ BSP). Zkontrolujte, zda tlak přiváděné vody není vyšší než níže uvedené hodnoty: Průtokové množství: 10 l/min. Tlak: 1 bar až 10 barů (0,1 až 1 MPa)
.
Pokud je tlak příliš velký, použijte regulátor tlaku. Informaci o tlaku vody ve vašem regionu vám sdělí místní vodárna.
Důležité upozornění:
Pokud používáte samozávrtný vodo­vodní kohoutek, zkontrolujte, zda je průto­kové množství vody dostatečné. Zkontrolujte, zda je nasazené těsnění a zda je koncovka hadice dobře utažená . Pro připojení k přívodu vody nepoužívejte použité hadice.
Především při provádění vestavby spotřebiče pod desku dbejte na to, aby nedošlo k ohnutí nebo zaškrcení hadice, které by mohlo zabrá­nit průtoku vody, nebo jej zpomalit . Pokud je spotřebič připojen k novému vodo­vodnímu potrubí nebo k potrubí, které nebylo určitou dobu používáno, nechejte vodu před připojením přívodní hadice po několik minut odtékat. Zabráníte tak usazeninám písku a rzi, které by mohly ucpat filtr umístěný v pří­vodní hadici.
BB
AA
AA
39
2 / INSTALACE MYČKY
CS
Obr
. 2 - 2
Obr
. 2 - 1
• ODVOD ODPADOVÉ VODY
Koncovku odpadové hadice můžete připojit:
- buď k odvětrávanému sifonu (Obr. 2-1),
- nebo k sifonu kuchyňského dřezu (Obr. 2-1).
Při připojení k sifonu musíte sejmout kryt sifonu. Potom nasaďte na doraz gumovou koncovku. Hadici připevněte svěrací sponkou .
Doporučení:
Odpadovou hadici připevněte pomocí
pásky, abyste zabránili vyplavení.
Připojení odpadu musí být umístěno ve výšce 0,30 m (minimálně) až 0,90 m (maximálně) od podlahy (Obr. 2-1).
Standardní délka odpadové hadice je 1,50 m. V případě potřeby můžete délku odpadové hadice prodloužit (maximálně 3 m). V takovémto pří­padě zkontroluje, zda vypouštění vody probíhá náležitým způsobem. Odpadová hadice musí spočívat na podlaze a může se zvedat do výšky pouze v těsné blízkosti vypouštěcího systému.
Jsou-li spotřebiče umístěné nad sebou, vypouš­těcí systém se nesmí nacházet nad horním pane­lem myčky a musí se nacházet minimálně 30 cm od základové desky spotřebiče. (Obr. 2-2).
Důležité upozornění:
Při provádění instalace hadice hadici postupně potahujte, aby nedošlo k jejímu ohnutí
..
Dbejte, aby nedošlo k ohnutí nebo zaškrcení hadice, které by mohlo zabránit odté­kání vody, nebo odtékání vody zpomalit.
BB
PP1100
0.90m max
0.30m min
0.4m max
65°C max
1-10 bars
30 cm mini
0 - 40 cm
40
2 / INSTALACE MYČKY
CS
Při připojení k elektrické síti musí být spotřebič vypnutý.
Než spotřebič zapojíte, zkontrolujte, zda:
- Napětí sítě uvedené na typovém štítku spotře­biče odpovídá napětí sítě ve vaší domácnosti.
- Elektroměr a pojistky unesou intenzitu proudu vašeho spotřebiče. Je nutná pojistka minimálně 10 ampérů.
Pokud spotřebič připojujete k síti o jiném napětí, než je uvedeno na vašem spotřebiči, připojte vhodný transformátor.
Doporučení:
Provedení změn svěřte kvalifikova­nému elektrikářovi, nebo zkontrolujte, zda vaše elektrická síť vyhovuje předepsaným parametrům.
Tento spotřebič musí být zapojen přímo do elektrické zásuvky, která obsahuje svorku uzemnění. Elektrická přípojka musí v každém případě splňovat platné normy příslušné země a doplňkové předpisy příslušné energetické společnosti.
Důležité upozornění:
Elektrická zásuvka musí být přístupná i po instalaci spotřebiče. Spotřebič nesmí být připojen pomocí prodlužovacího kabelu, přípojky s několika zásuvkami nebo elektrického časovače .
Naše společnost neponese odpovědnost za případné úrazy nebo závady způsobené v důsledku chybějícího nebo špatného uzem­nění.
Tato myčka splňuje předpisy Evropské směr­nice 73/23/EHS (Směrnice upravující nízké napětí), 89/336/EHS (Elektromagnetická kom­patibilita) ve znění pozdější směrnice 93/68/EHS.
Výměna napájecí šňůry
Nebezpečí:
Z důvodu vaší vlastní bezpečnosti je třeba, aby tuto operaci prováděl poprodejní servis výrobce nebo oprávněná osoba, která má podobnou kvalifikaci, aby se zabránilo jakémukoliv riziku.
Spotřebič je dodávaný bez zásuvky.
Nebezpečí:
Vodiče napájecí šňůry vašeho spotře­biče jsou barevné s následujícím významem:
- Zelený a žlutý Zem
- Modrý Nulový vodič
- Hnědý Fáze
V případě, že barvy kabelu neodpovídají zásuvce ve vaší domácnosti, postupujte nás­ledujícím způsobem: Zelený a žlutý vodič při­pojte k přípojce vaší elektrické zásuvky označené písmenem E, symbolem nebo zelenou a žlutou barvou.
Modrý vodič připojte k přípojce označené písmenem N nebo k přípojce označené čer­nou barvou.
Hnědý vodič připojte k přípojce označené písmenem L nebo k přípojce označené oranžovou barvou.
CC
• PŘIPOJENÍ K ELEKTRICKÉ SÍTI
CC
41
2 / INSTALACE MYČKY
CS
Obr
. 4
Obr
. 3.2
Obr
. 3.1
Obr
. 3.3

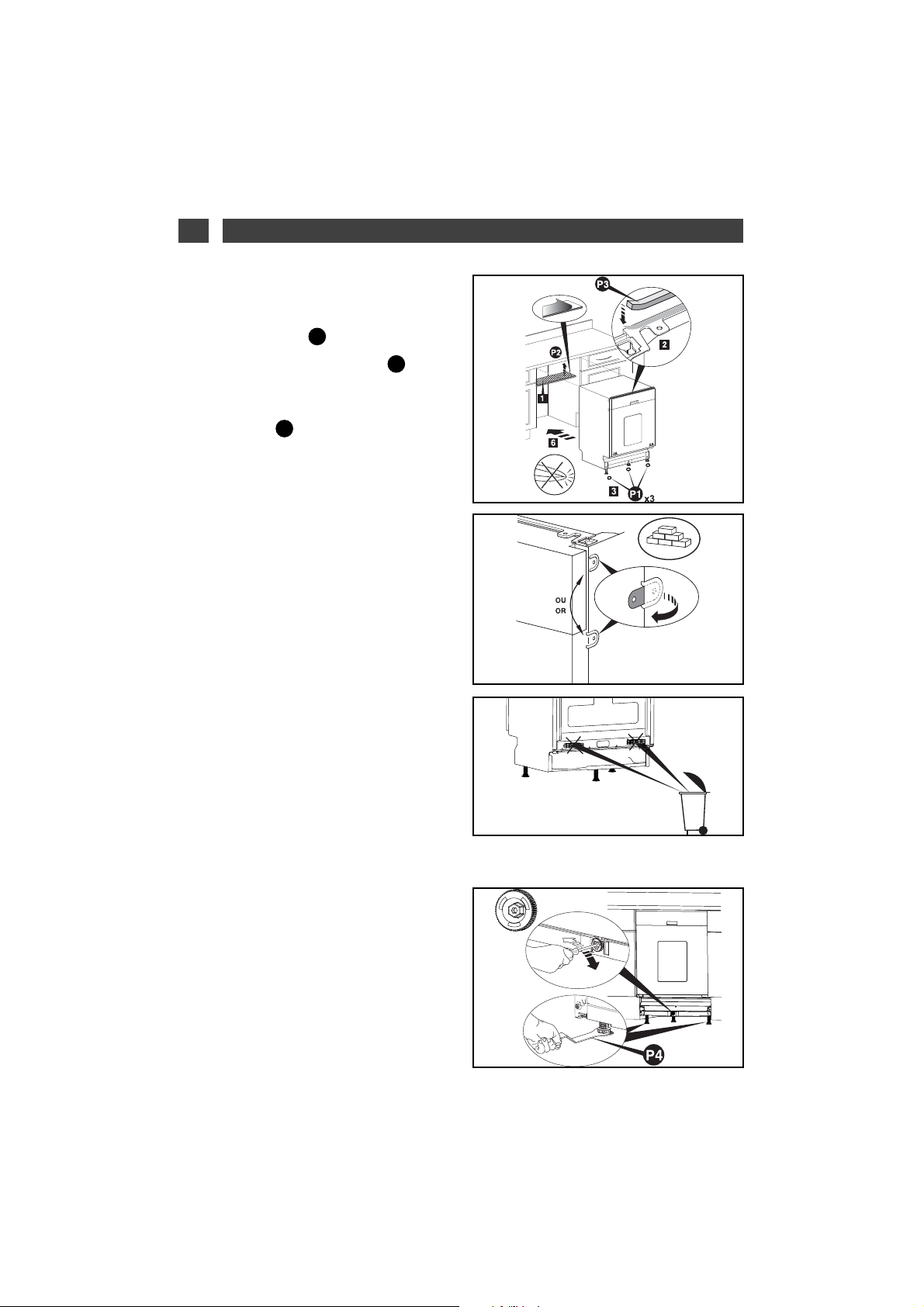

VESTAVBA DO VÝKLENKU
Přilepte samolepící lištu proti sražené páře (Obr. 3.1)
Přilepte pěnové těsnění (Obr.
3.1)
Připevněte pod patky všechny tři podložky pro snadnější posou­vání myčky (Obr. 3.1).
PP11
PP33
PP22
Pokud je pracovní deska z mramoru nebo podobného materiálu, je třeba myčku upev­nit pomocí bočních šroubů. Před ustavením spotřebiče do výklenku roztáhněte držáky umístěné po obou stranách bočních panelů (Obr. 3.2).
Sejměte držáky hadic (Obr. 3.3)
Zasuňte spotřebič do výklenku, POZOR, abyste neohnuli hadice!
• USTAVENÍ DO VODOROVNÉ POLOHY POMOCÍ SEŘÍZENÍ NOŽIČEK
Přední nožičky jsou nastavitelné. V případě potřeby je seřiďte přiloženým klíčem. Nastavení centrální nožičky lze seřídit červe­ným kolečkem (utahovačka s hlavicí 8, nás­trčný klíč 8 nebo klíč Torx T20). Ustavení do dokonale vodorovné polohy je potřebné pro dokonalé zavírání a vodotěs­nost dvířek (Obr. 4). Zkontrolujte, zda se dvířka pračky dobře zaví­rají, při zavírání nesmí docházet k bočnímu tření.
-
+
42
2 / INSTALACE MYČKY
CS

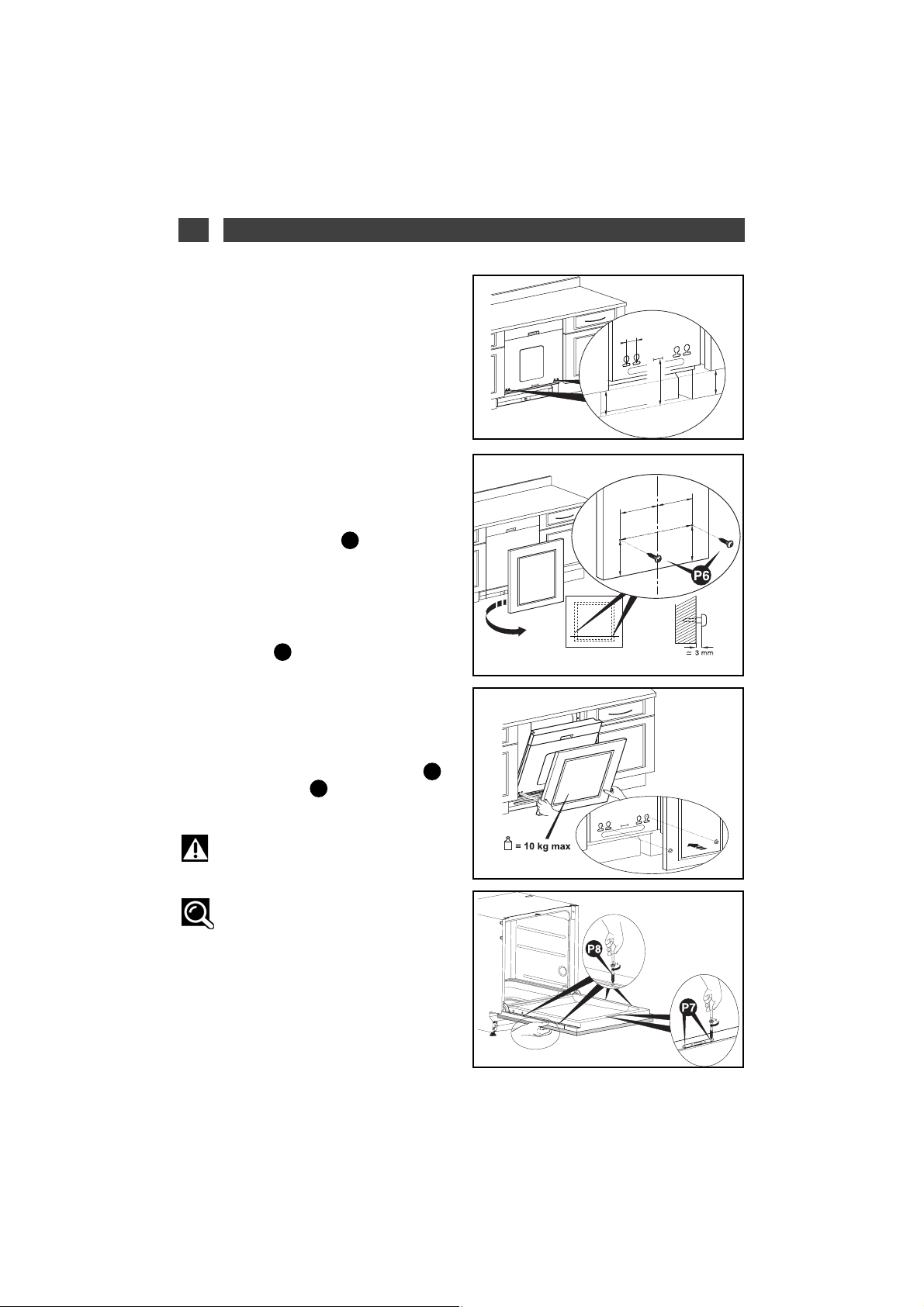

• MONTÁŽ DVEŘNÍHO PANELU (z jednoho dílu)
- Změřte vzdálenost mezi podlahou a spodní hranou dveřního panelu vedlejšího kusu nábytku (kóta B, obr. 5.1)
- Změřte vzdálenost mezi podlahou a značkou na spodní straně dveřního panelu (kóta A)
- Vypočtěte kótu D podle rovnice D = A – B, udělejte si značku pro kótu D na zadní straně panelu, na spodní straně (Obr. 5.2)
- Umístěte dva otvory pro šrouby ve vzdále­nosti 262 mm od osy dřevěného panelu. Přišroubujte oba 2 šrouby . (Obr. 5.2)
- Osaďte dveřní panel tak, že oba 2 šrouby zapustíte do otvorů na dvířkách myčky(Obr.
6.1)
- Pokud je přiroubování problematické, posuňte šroub o 22 mm.
- Osaďte dřevěný panel na dvířka (obr. 6.2)
- Otevřete dvířka myčky tak, že přidržujete panel přitlačený na dvířkách. V případě potřeby proveďte boční vystředění panelu oproti liště. Našroubujte oba dva šrouby a všechny čtyři šrouby (obr. 6.2).
Důležité upozornění:
Je-li dřevěný panel příliš tvrdý, před-
vrtejte před přišroubováním šroubů otvory.
Doporučení:
Pokud je myčka dodávána s zvukově izolační fólií, přilepte ji před provedením ins­talace dveřního panelu.
PP88
PP77
PP66
PP66
Obr
. 6.1
Obr
. 6.2
Obr
. 5.2
Obr
. 5.1
(22)
B
D=A-B
262
A
262
D
B
D
43
2 / INSTALACE MYČKY
CS

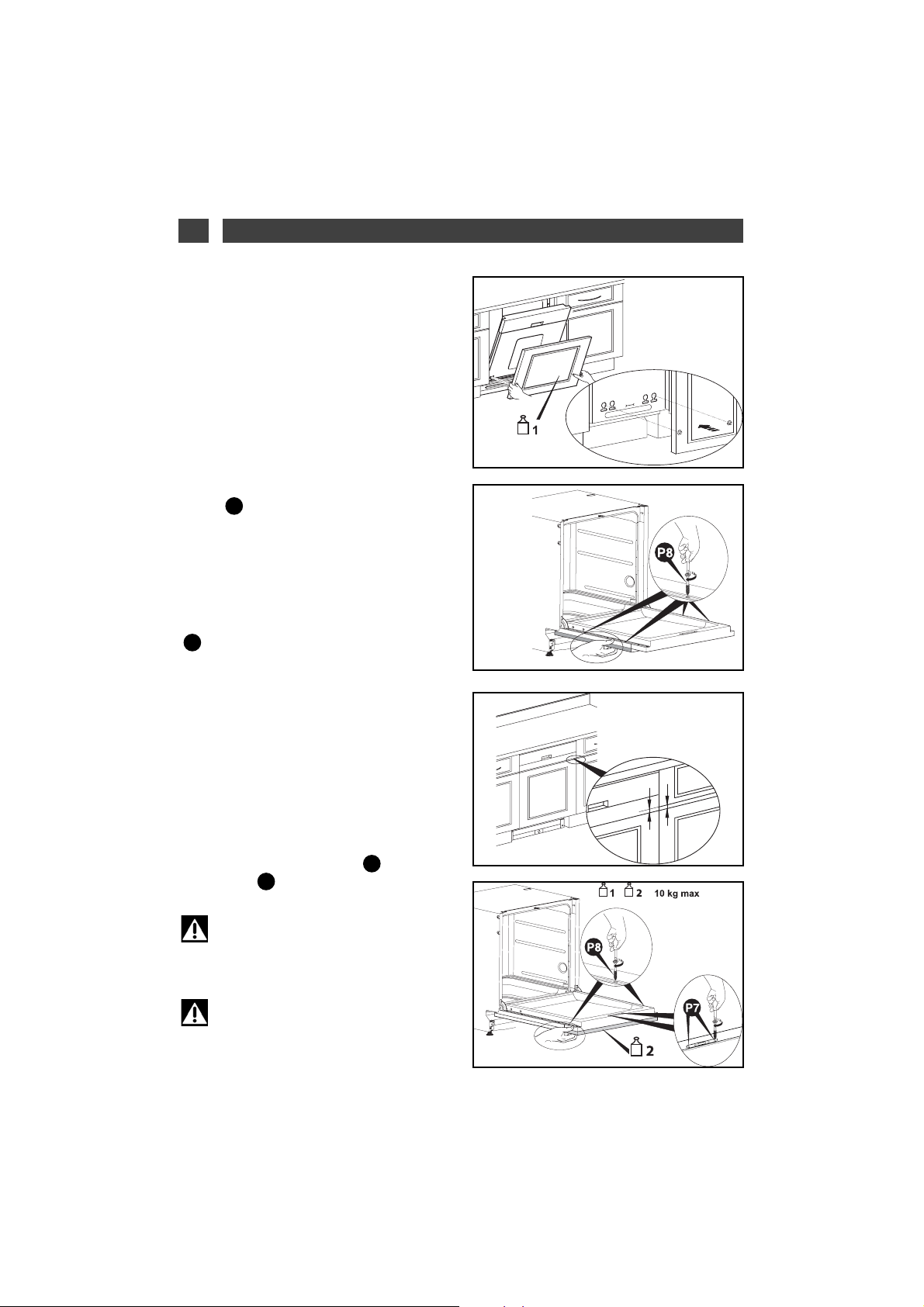

MONTÁŽ DVEŘNÍHO PANELU
(ze dvou dílů)
- Montáž prvního dílu proveďte podle pokynů uvedených v předchozí kapitole „MONTÁŽ DVEŘNÍHO PANELU (z jednoho dílu) (obr. 5.1 a 5.2).
- Osaďte dveřní panel na dvířka a zašroubujte oba dva šrouby do otvorů na dvířkách myčky (obr. 6.1.a)
- Pokud nejdou šrouby zašroubovat, posuňte šroub o 22 mm.
- Přitlačte dveřní panel na dvířka (obr. 6.2 a).
- Otevřete dvířka myčky tak, že přidržujete panel přitlačený na dvířkách. V případě potřeby proveďte boční vystředění panelu oproti liště. Našroubujte všechny čtyři šrouby
(obr. 6.2).
- Změřte vzdálenost mezi zásuvkou a dveřním panelem sousedního kusu nábytku (obr. 6.3).
- Osaďte panel falešné zásuvky a respektujte přitom naměřenou vzdálenost (použijte klín o správné tloušťce).
- Otevřete dvířka myčky tak, že přidržujete panel falešné zásuvky přitlačený na dvířkách. V případě potřeby proveďte boční vystředění panelu oproti dveřnímu panelu. Našroubujte oba dva šrouby a všechny čtyři šrouby (obr. 6.4).
Důležité upozornění:
Pokud je dveřní panel vyrobený z příliš tvrdého dřeva, vyvrtejte otvor a teprve potom přišroubujte šrouby.
Důležité upozornění:
Celková hmotnost dveřního panelu a panelu falešné zásuvky nesmí být vyšší než 10 kg.
PP88
PP77
PP88
PP66
Fig. 6.1 a
Fig. 6.2 a
Fig.6.3
Fig.6.4
=
+=
=
44
2 / INSTALACE MYČKY
CS
Obr. 7
Obr. 9
ZVUKOVĚ IZOLAČNÍ TĚSNĚNÍ
Pro kvalitnější odhlučnění vestavěného spo­třebiče nasaďte zvukově izolační těsnění (v závislosti na modelu).( Obr. 8)
V případě většího prostoru přilepte těsnění na panel pomocí přiložených lepících pásek ( Obr. 8)
Pokud je spotřebič uchycený po stranách, je třeba při instalaci těsnění vyříznout patici těsnění do oblouku, abyste mohli protáhnout držáky upevnění (kleště).
PP55
PP55
PP55
Obr. 8
Nebezpečí:
Pokud je pracovní deska vaší kuchyňské linky vybavena varnou deskou, která je osa­zena nad myčkou, je nutné nainstalovat na horní panel myčky tepelnou izolaci. Tepelně izo­lační sestavu zakoupíte ve vaší prodejně. Dbejte, aby mezi plynovým potrubím a horním panelem myčky zůstal volný prostor.
VESTAVBA SPOTŘEBIČE POD KUCHYŇSKOU DESKOU
Důležité upozornění:
Přiložený šroub je určený pro panel o minimální tloušťce 16 mm. Pokud je tloušťka menší než 16 mm, přišroubujte jiný šroub, nebo jej zkraťte.
• UPEVNĚNÍ DO VÝKLENKU
Myčku upevněte šrouby pod pracovní desku (viz Obr. 7) nebo pomocí přídržných patek, které jste předtím roztáhli (Obr. 3.2).
PP99
• SEŘÍZENÍ DVÍŘEK (PRAVÉ A LEVÉ STRANY)
V případě potřeby upravte pnutí pružin, abyste vykompenzovali hmotnost panelu obkladu. Stejným způsobem seřiďte pravou i levou stranu (Obr. 9). Dvířka jsou správně seřízená, pokud při ote­vření nepadají ztěžka dolů a jestliže po ote­vření zůstávají ve vodorovné poloze.
45
2 / INSTALACE MYČKY
CS
Obr. 10.2
Obr. 10.1

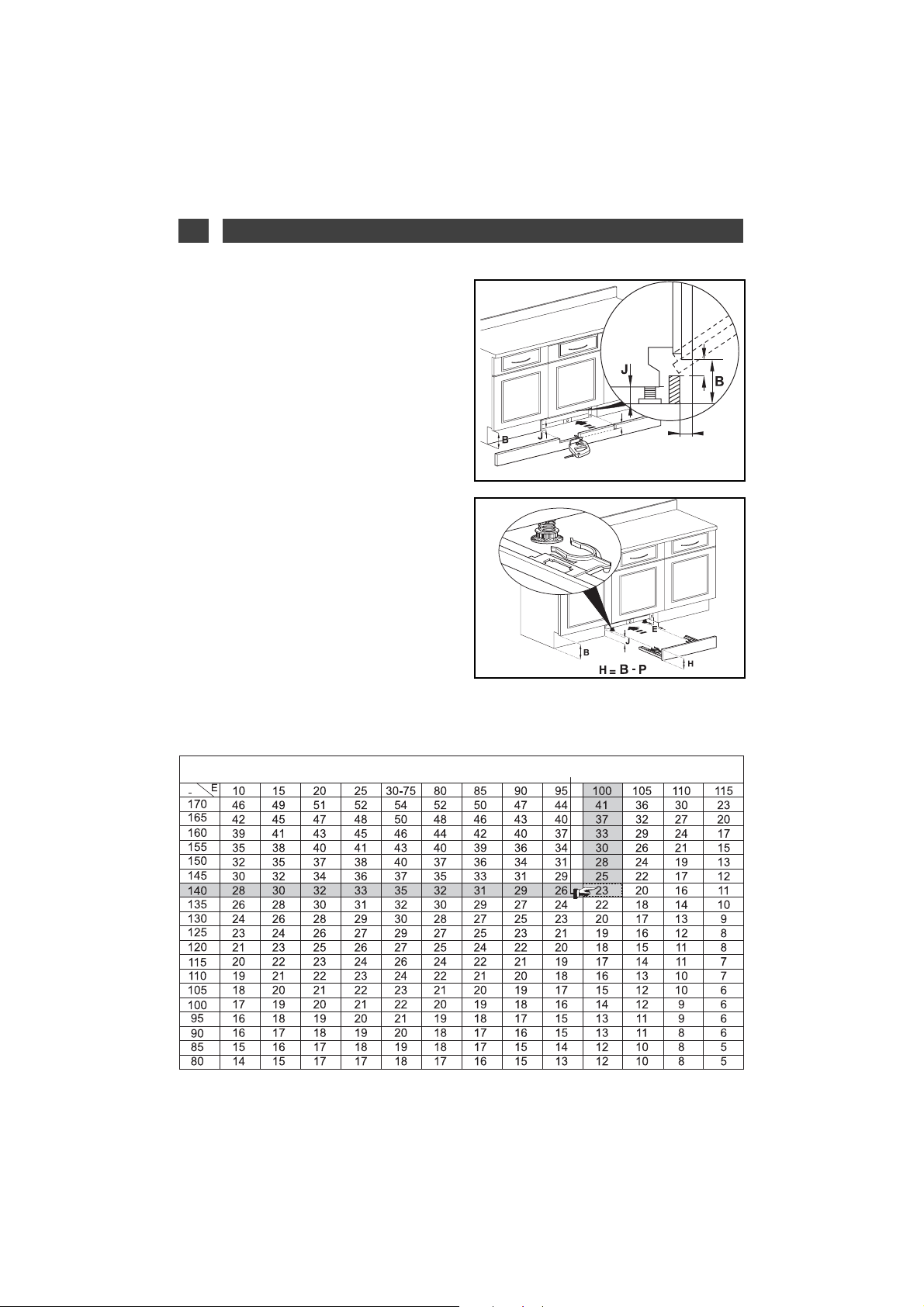

• ZPĚTNÁ MONTÁŽ LIŠTY
Nasaďte zpět lištu, případě potřeby ji přiříz­něte podle kóty P (viz tabulka a Obr. 10.1).
Výpočet kóty P (Tabulka na poslední sraně):
- Vyjděte znovu z kóty B, viz Obr. 6.1), změřte vůli J mezi podlahou a horním panelem myčky. Vypočtete B - J.
- Změřte kótu hloubky lišty E (Obr. 10.1) mezi lištou kusu nábytku a čelním panelem kusu nábytku. V přiložené tabulce najděte hodnotu P, která je daná pomocí E a B - J. (Např.: Je-li E = 100, B – J = 140, potom P = 23).
- Z délky 600 odřízněte lištu o výšce pro hod­notu P.
V případě specifické lišty pro myčku můžete zakoupit v servisu poprodejních služeb samostatnou upínací soupravu (35X3552). V tomto případě pak výška lišty bude H = B – P (Obr. 10.2).
• TABULKA PRO PŘÍŘEZ LIŠTY
Výška přířezu
P
P
E
J
B
P =
