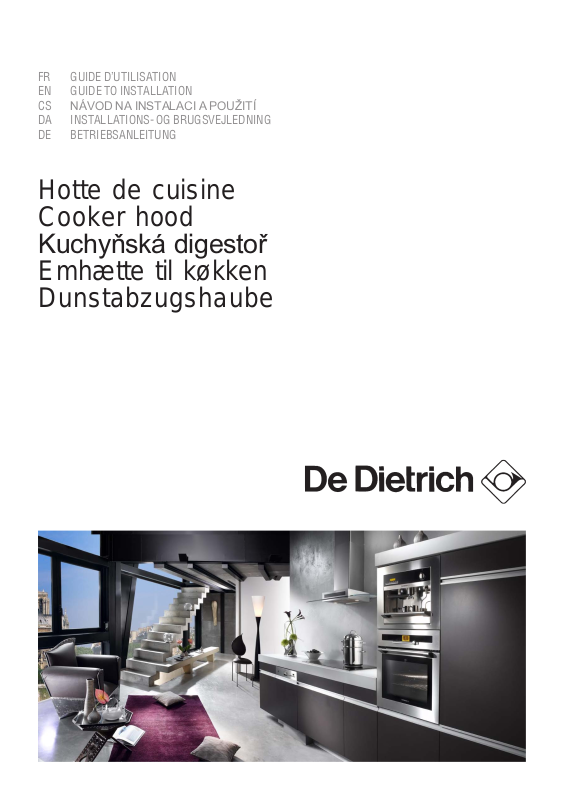

FR GUIDE D’UTILISATION EN GUIDE TO INSTALLATION CS N¡VOD NA INSTALACI A POUéITÕ DA INSTALLATIONS- OG BRUGSVEJLEDNING DE BETRIEBSANLEITUNG

Hotte de cuisine Cooker hood

KuchyÚsk· digesto¯

Emhætte til køkken Dunstabzugshaube

Page 2

FR 02

Chère Cliente, Cher Client,

EN 18

CS 33

DA 48

DE 63

Vous venez d’acquérir une hotte DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d’appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d’exception, révélateurs de notre savoir-faire.

Votre nouvelle hotte DE DIETRICH s’intègrera harmonieusement dans votre cuisine et alliera parfaitement les performances d’aspiration, et la facilité d’utilisation. Nous avons voulu vous offrir un produit d’excellence.

Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).

Et connectez-vous aussi sur notre site www.dedietrich-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

DE DIETRICH

Les nouveaux objets de valeur

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important: Avant de mettre votre appareil en marche, veuillez lire attentive-

ment ce guide d’installation et d’utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

b_255

Page 3

SOMMAIRE

1 / A L’ATTENTION DE L’UTILISATEUR

• Consignes de sécurité ___________________________________ 04

• Respect de l’environnement ______________________________ 05

• Description de votre appareil ______________________________ 06

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation ___________________________ 07

• Utilisation en version recyclage ____________________________ 07

• Raccordement électrique _________________________________ 08

• Montage de la hotte ____________________________________ 09

• Evacuation extérieure ____________________________ 10

• Recyclage _____________________________________ 11

3 / UTILISATION DE VOTRE APPAREIL

• Description des commandes ______________________________ 12

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

• Nettoyage du filtre à graisse ______________________________ 13

• Changement du filtre charbon _____________________________ 13

• Nettoyage et entretien de la carrosserie _____________________ 14

• Changement de lampe __________________________________ 14

• Entretenir votre appareil _________________________________ 15

5 / ANOMALIES DE FONCTIONNEMENT __________________________ 16

6 / SERVICE APRES-VENTE

• Interventions __________________________________________ 17

• Relations consommateurs ________________________________ 17

b_255

Page 4

1 / A L’ATTENTION DE L’UTILISATEUR

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

• CONSIGNES DE SÉCURITÉ

- Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation.

- Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.

- A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

- Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

- Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

- Les réparations doivent être exclusivement effectuées par un spécialiste agréé.

- Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.

- Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

- Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

- Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.

- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

- Le fonctionnement au dessus d'un foyer à

combustible (bois, charbon…) n'est pas autorisé.

- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

- Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique.

- Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons de les noter en page “Service Après-Vente et Relations Consommateurs”. (Cette page vous explique également où les trouver sur votre appareil).

Attention

Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex: poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres à graisse. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

b_255

Page 5

1 / A L’ATTENTION DE L’UTILISATEUR

• RESPECT DE L’ENVIRONNEMENT

- Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

- Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/ CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

- Nous vous remercions pour votre collaboration à la protection de l’environnement.

Attention L’installation est réservée aux installateurs et techniciens qualifiés.

Attention Avant la première utilisation du filtre à graisse, retirez le film de protection.

b_255

Page 6

1 / A L’ATTENTION DE L’UTILISATEUR

• DESCRIPTION DE VOTRE APPAREIL

A Grille MétalliqueB

Tuyaux télescopiques (accessoire)

b_255

Page 7

2 / INSTALLATION DE VOTRE APPAREIL

- L’appareil doit être débranché pendant l’installation ou dans l’éventualité d’une intervention.

- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l’intérieur de la hotte.

- Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

- Si la hotte est utilisée en version évacuation, ne raccordez pas l’appareil à un conduit d’évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).

- Le conduit d’évacuation, quel qu’il soit ne doit pas déboucher dans les combles.

- Installez la hotte à une distance de sécurité d’au moins 35 cm d’un plan de cuisson. L'appareil peut être utilisé soit en version à évacuation extérieure soit en version à recyclage.

L’appareil est livré pour fonctionner en recyclage, les filtres à charbon sont installés (Ref.AH4010E1).

• UTILISATION EN VERSION EVACUATION

Vous possédez une sortie vers l’exterieur

(fig. 1)

Votre hotte peut être raccordée sur celle-ci par l’intérmedaire d’une gaine d’évacuation (minimum Ø 125mm, émaillée, en alu, flexible ou en matière ininflammable). Pour couvrir la gaine d’évacuation, nous pouvons vous fournir un tuyau décoratif télescopique (à demander à votre revendeur) REF. n°: RHD91X (inox) RHD91Z (couleur aluminium).

fig. 1

Votre hotte étant livrée en version recyclage, vous devez préalablement retirer le filtre à charbon actifs.

• UTILISATION EN VERSION RECYCLAGE

Vous ne possédez pas de sortie vers l’exterieur

(fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage. L’air et les vapeurs convoyés par l’appareil sont épurés par le filtre à charbon et remis en circulation.

b_255

fig. 2

Ø 150 Ø 125

Page 8

2 / INSTALLATION DE VOTRE APPAREIL

• RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble. Vérifiez que:

- la puissance de l'installation est suffisante,

- les lignes d'alimentation sont en bon état

- le diamètre des fils est conforme aux règles d'installation.

Attention

Cet appareil doit être relié à la terre.

Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incorrecte.

Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 230-240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Si le câble d’alimentation est endommagé, faites appel au service après-vente afin d’éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

b_255

Page 9

2 / INSTALLATION DE VOTRE APPAREIL

• MONTAGE DE LA HOTTE

Attention

L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent.

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 35 cm. Si les consignes, pour l’installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte.

- Ouverture des panneaux antérieurs: au cours

de l’installation il sera nécessaire d’ouvrir les panneaux antérieurs:

Pour les ouvrir, les prendre par la partie inférieure et les faire pivoter vers l’extérieur, jusqu’à la butée de fin de course (Fig.3); relâcher délicatement jusqu’à ce qu’ils se bloquent.

- Fixation au mur: Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 4 premiers trous que vous devrez percer, en respectant les mesures indiquées à la Fig.4; percez 4 trous et y placez les 4 chevilles (fournies en équipement). Fixez les supports métalliques (A) au mur en utilisant les trous percés - Fig.5 - (les vis pour la fixation du support sont fournies). Puis accrochez la hotte sur les supports (Fig.6). Régler la position horizontale en déplaçant la hotte à droite ou à gauche selon les exigences de l’alignement avec les meubles suspendus. Après le réglage, sans enlever la hotte, tracer sur le mur les autres 2trous à percer (C); décrocher la hotte et percer les trous tracés (diamètre 8mm); ensuite utiliser les 2 chevilles et les 2 vis fournies pour la fixation définitive.

695

ø8

b_255

min 870

fig. 3

fig. 4

fig. 5

fig. 6

Page 10

2 / INSTALLATION DE VOTRE APPAREIL

• Evacuation extérieure

- Montage de la bride: montez la bride sur la

sortie d’air de l’appareil en exerçant une légère pression (Fig.7).

- Fixation du tuyau de décoration télesco-

pique (sur demande):

- Régler la largeur de l’étrier de support (D) du

tuyau télescopique à l’aide des vis (E) indiquées sur la Fig.8; ensuite, à l’aide des chevilles et des vis (F), fournies, fixer le support au plafond en faisant attention qu’il soit dans l’axe de la hotte.

- Raccordez le conduit pour l’évacuation de l’air à

la bouche de sortie d’air de la hotte; utilisez un tuyau souple et bloquez-le sur la bouche de sortie d’air de la hotte à l’aide d’un collier métallique - Fig.9

- (le tuyau et le collier ne sont pas fournis).

- Effectuez le raccordement électrique de la hotte

au moyen du câble d’alimentation.

- Installer les tuyaux télescopiques en les appuyant

sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis (H) – Fig.10.

Attention

Votre hotte étant livrée en version recyclage, vous devez préalablement retirer le filtre à charbon actifs.

Conseil

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d’assurer une arrivée d’air frais suffisante pour éviter de mettre la pièce en dépression.

fig. 7

fig. 9

fig. 8

fig. 10

b_255

Page 11

2 / INSTALLATION DE VOTRE APPAREIL

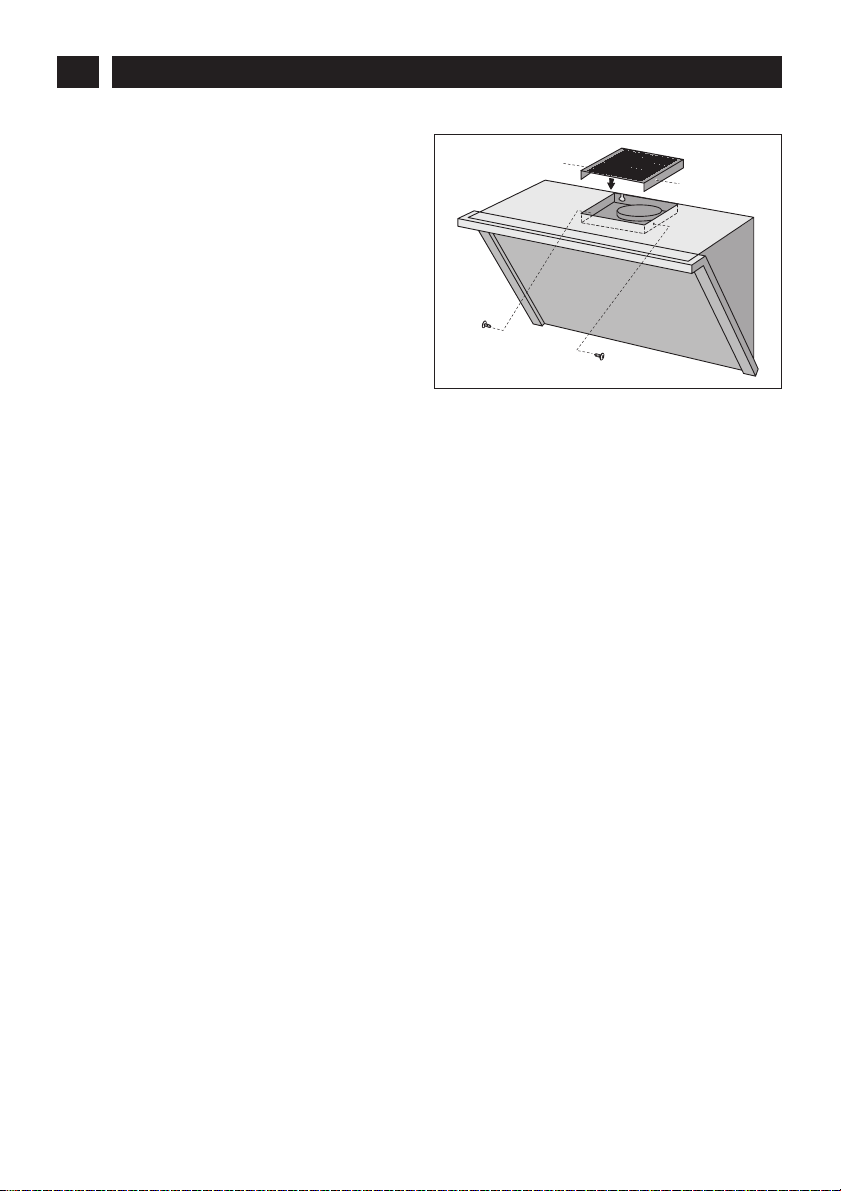

• Reciclage

- Monter la grille métallique en la fixant avec 2 vis depuis l’intérieur de la hotte (fig.11).

- Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

fig. 11

b_255

Page 12

3 / UTILISATION DE VOTRE APPAREILFR

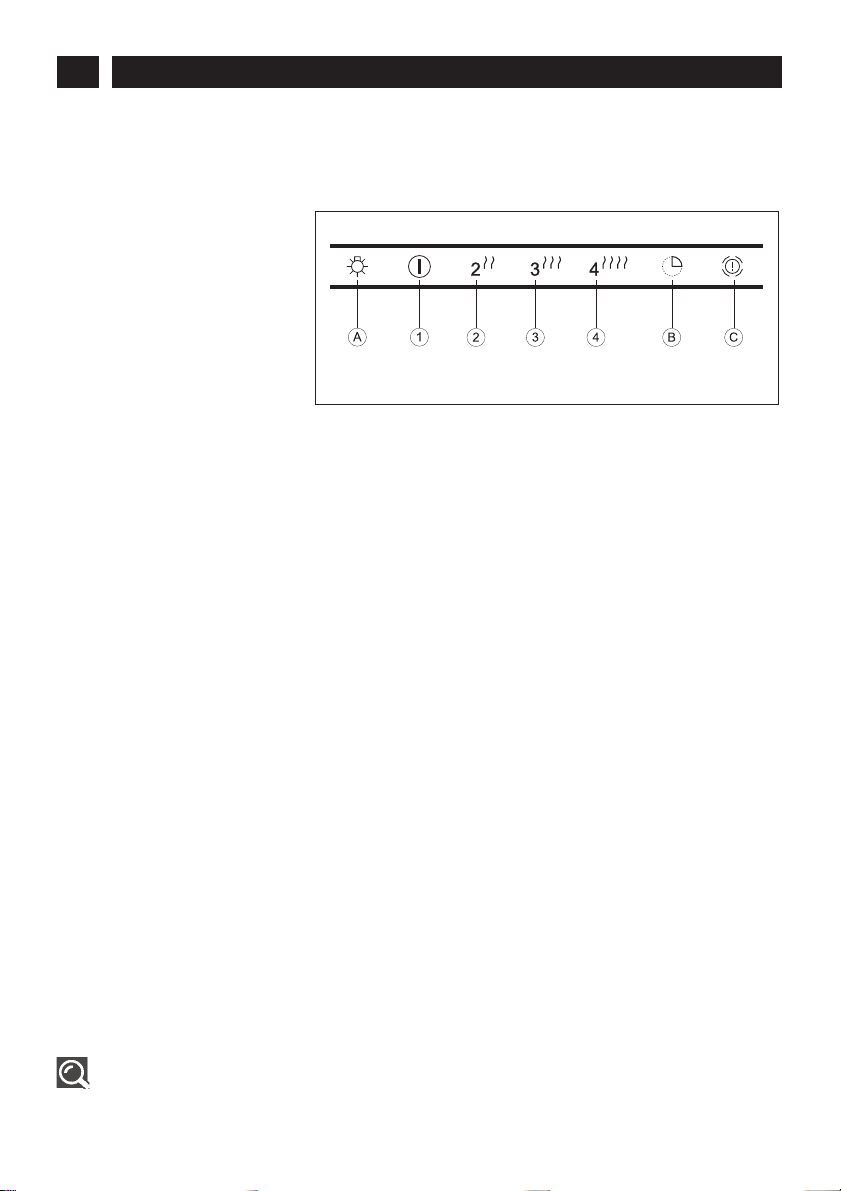

• DESCRIPTION DES COMMANDES

A) Allumage et extinction de

l’ÉCLAIRAGE.

1) Actionnement du moteur à la

première vitesse (l’icône s’allume). La pression de l’icône pendant 2 secondes environ provoque l’arrêt du moteur.

2) Actionnement du moteur à la

deuxième vitesse (l’icône s’allume). Toutes les autres icônes relatives à la vitesse restent éteintes.

3) Actionnement du moteur à la troisième vitesse (l’icône s’allume). Toutes les autres icônes relatives à la

vitesse restent éteintes.

4) Actionnement du moteur à la quatrième vitesse (l’icône s’allume). Toutes les autres icônes relatives à la

vitesse restent éteintes.

B) Actionnement du TIMER (l’icône s’allume). Le moteur s’arrête automatiquement 5 minutes après

l’actionnement du timer.

C) ALARME FILTRES. Après 30h de fonctionnement, l’icône s’allume pour indiquer qu’il est temps de nettoyer

le ou les filtres à graisse. Après 120h de fonctionnement, l’icône clignote pour indiquer qu’il faut nettoyer le ou les filtres à graisse et changer les filtres à charbon. Pour faire repartir le compte-heures, effacez en appuyant sur l’icône pendant qu’elle est allumée (ou pendant qu’elle clignote).

fig.12

Conseil

Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipments peuvent apparaître entre votre appareil et les descriptions présentées.

b_255

Page 13

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Attention

Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

• NETTOYAGE DU FILTRE A GRAISSE

Il est important de veiller à nettoyer périodiquement le filtre à graisse. Intervalle de nettoyage du filtre:

le filtre à graisse doit être nettoyé toutes les 30 heures de fonctionnement environ (lorsque l’icone “C” du tableau de commande s’allume ou clignote). Après avoir nettoyé le filtre, appuyer sur l’icone “C” lorsqu’il est allumé (ou pendant qu’il clignote) pour faire redémarrer le comptage des heures .

Laver les filtres avec un nettoyant ménager du commerce puis rincer abondamment et sécher. Ce nettoyage peut être effectué dans un lave-vaisselle en prenant soin de ne pas mettre le filtre en contact avec de la vaisselle sale ou avec couverts en argent.

• Démontage du filtre à graisse (fig.13) Ouvrir le panneau avant, en le saisissant par la

partie inférieure et en le faisant tourner vers l’extérieur, jusqu’au fin de course; relâcher délicatement jusqu’à ce qu’il se bloque. Enlever le filtre à graisse en poussant l’arrêt et en le faisant tourner vers l’extérieur.

• CHANGEMENT DU FILTRE CHARBON

Si l’appareil est utilisé en version recyclage, il faut remplacer le filtre à charbon périodiquement.

Intervalle de remplacement du filtre: Le filtre à charbon doit être remplacé toutes les 120 heures de fonctionnement environ (lorsque l’icône “C” du tableau de commande clignote). Après avoir monté le filtre neuf, appuyer sur l’icone “C” lorsqu’il clignote pour faire redémarrer le comptage des heures.

b_255

fig.13

Page 14

• Démontage du filtre à charbon (fig. 9) Ouvrir le panneau avant, en le saisissant par la partie

inférieure et en le faisant tourner vers l’extérieur, jusqu’au fin de course; relâcher délicatement jusqu’à ce qu’il se bloque. Enlever le filtre à graisse en poussant l’arrêt et en le faisant tourner vers l’extérieur (Fig.13). Enlever les filtres à charbon en les faisant tourner dans le sens des aiguilles d’une montre (fig.14).

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Filtre à charbon REF. n°AH4010E1

• NETTOYAGE ET ENTRETIEN DE LA

CARROSSERIE

Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

Il peut parfois se former de la condensation sur le panneau recouvrant le filtre à graisse. Veuillez à nettoyer réguliérement.

• CHANGEMENT DE LAMPE

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

Pour remplacer les lampes halogènes, ouvrez le couvercle en faisant levier grâce aux fissures prévues à cet effet (Fig.15). Remplacez-les par des lampes ayant les mêmes caractéristiques.

ATTENTION: Ne pas toucher l’ampoule à main nue.

fig.14

fig.15

b_255

Page 15

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN... COMMENT PROCEDER ?

N’utilisez jamais de tampons métalliques, de produits

Enveloppe et accessoires

Filtre à graisse

Filtre charbon actif

abrasifs ou de brosses trop dures.

Ce filtre retient les vapeurs grasses et les poussières.Il est l’élément assurant une part importante de l’efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire.

Ce filtre retient les odeurs et doit être changé au moins tous les six mois en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la Hotte) et notez la date de changement.

PRODUITS/ACCESSOIRES

A UTILISER

Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux.

Avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettre

en contact avec de la vaisselle sale ou des couverts en argent).

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L’expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

b_255

Page 16

5 / ANOMALIES DE FONCTIONNEMENT

SYMPTOMES SOLUTIONS

Vérifiez que:

La hotte ne fonctionne pas...

La hotte a un rendement insuffisant...

• il n’y apas de coupure de courant.

• une vitesse a été effectivement sélectionnée.

Vérifiez que:

• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.

• la cuisine est suffisamment aérée pour permettre une prise d’air.

• le filtre à charbon n’est pas usagé (hotte en version recyclage).

Vérifiez que:

La hotte s’est arrêtée au cours du fonctionnement

• il n’y a pas de coupure de courant.

• le dispositif à coupure omnipolaire ne s’est pas enclenché.

b_255

Page 17

6 / SERVICE APRÈS-VENTE ET RELATIONS CONSOMMATEURS

• INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig.16).

fig. 16

• RELATIONS CONSOMMATEURS

• Pour en savoir plus sur tous les produits

de la marque :

informations, conseils, les points d evente, les spécialistes après-vente.

• Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions aux quelles nous vous répondrons personnellement.

> Vous pouvez nous écrire :

Service Consommateurs DE DIETRICH BP 9526 95069 CERGY PONTOISE CEDEX

> ou nous téléphoner au :

Tarif en vigueur à la date d’impression du

document.

PIÈCES D’ORIGINE

Lors d’une intervention d’entretien, demandez l’utilisation exclusive de pièces détachées

certifiées d’origine.

* Service fourni par Brandt Customer Services, société par actions simplifiée au capital de 2.5000.000 euros,

5/7 avenue des Béthunes, 95310 Saint Ouen l’Aumône - RCS Pontoise 440 303 303

Brandt Appliances - société par actions simplifiée au capital de 10.000.000 euros RCS Nanterre 440 302 347.

b_255

Page 18

FR 03

Dear Customer,

EN 18

CS 33

DA 48

DE 63

As part of our commitment to constantly improving our products, we reserve the right to make changes to them based on technical advances to their technical and functional features and appearance.

You have just acquired a DE DIETRICH hood, and we would like to thank you.

Our research teams have created this new generation of appliances for you. Their quality, design, features and technological advances make them exceptional products, and reveal our unique know-how.

Your new DE DIETRICH hood will blend harmoniously into your kitchen and will perfectly combine extraction performance and ease of use. We wanted to offer you a product of excellence.

In the DE DIETRICH product range, you will also find a wide choice of hobs, ovens, microwaves, dishwashers, cookers, fridges, freezers, that you can coordinate with your new DE DIETRICH hood.

Visit our website www.dedietrich-electromenager.com, where you will find our latest innovations as well as useful and complementary information.

DE DIETRICH

Setting New Values

Warning: Before installing and using your appliance, please carefully

read this Guide to Installation and Use, which will allow you to quickly familiarise yourself with its operation.

b_255

Page 19

TABLE OF CONTENTS

1 / NOTICES TO THE USER

• Safety recommendations _________________________________ 20

• Environmental protection ____________________________________ 21

• For Australia only (Legal instruction) ___________________________ 21

• Description of your appliance _________________________________ 2 2

2 / INSTALLING YOUR APPLIANCE

• Using the evacuation mode _______________________________ 23

• Using the recycling mode _________________________________ 23

• Electrical connections ____________________________________ 24

• Assembling the hood ____________________________________ 2 5

• Ducting mode ___________________________________ 26

• Filtering mode __________________________________ 27

3 / USING YOUR APPLIANCE

• Description of the control panel ____________________________ 28

4 / CARING FOR AND CLEANING YOUR APPLIANCE

• Cleaning the grease filter _________________________________ 29

• Changing the charcoal filter _______________________________ 29

• Cleaning and caring of the casing __________________________ 30

• Changing the light bulb __________________________________ 30

• Maintaining your appliance _______________________________ 31

5 / TROUBLESHOOTING _______________________________________ 32 6 / AFTER SALES SERVICE ____________________________________ 32

b_255

Page 20

1 / NOTICES TO THE USER

Attention

Keep this user guide with your appliance. If the appliance is ever sold or transferred to another person, ensure that the new owner receives the user guide. Please become familiar with these recommendations before installing and using your oven. They were written for your safety and the safety of others.

• SAFETY RECOMMENDATIONS

- This oven was designed for use by private persons in their homes.

- This appliance is to be used by adults. Make sure that children do not touch and that they do not treat it as a toy. Make sure that they do not touch the appliance's control panel.

- When you receive the appliance, unpack or have it unpacked immediately. Give it an over-all general inspection. Make note of any concerns or reservations on the delivery slip and make sure to keep a copy of this form.

- Your appliance is intended for standard household use. Do not use it for commercial or industrial purposes or for any other purpose than that for which it was designed.

- Do not modify or attempt to modify any of the characteristics of this appliance. This would be dangerous to your safety.

- Repairs must only be carried out by an approved specialist.

- Always unplug the hood before cleaning it or performing other maintenance acts.

- Provide adequate ventilation for the room in the case of simultaneous use of the hood and other appliances powered by an energy source other than electricity. This will prevent the hood from aspirating the combustion gases.

- You should never "flambé" dishes under the hood or operate gas rings under the hood without placing cookware on them (the flames sucked up into the hood can damage the appliance).

- When frying food under the appliance, you must carefully monitor the preparation at all times. Oils and grease brought to very high temperatures can catch fire.

- Respect the recommended frequency of cleanings and filter replacements. The accumulation of grease deposits may cause a fire.

- The hood should never be used over a

combustible fuel burning stove (wood, coal, etc.).

- Never use steam or high-pressure devices to clean your appliance (requirement imposed by electrical safety).

- With a view to constantly improving our products, we reserve the right to modify their technical, functional or aesthetic characteristics, making any changes to their features considered necessary or desirable in view of technical progress.

- In order to easily locate the reference information for your appliance, we recommend that you note these data on the "After-Sales Service Department and Customer Relations" page. (This page also explains to you where to find this information on your appliance.)

Warning

In the case of a kitchen heated by a device connected to a chimney (a stove, for example) the "filtering" version of the hood should be installed. Do not use the hood without grease filters. Suitable ventilation should be provided in the room when the hood is used at the same time as appliances operated by gas or another combustible fuel.

b_255

Page 21

1 / NOTICES TO THE USER

• ENVIRONMENTAL PROTECTION

- This appliance’s packaging material is recyclable. Help recycle it and protect the environment by dropping it off in the municipal receptacles provided for this purpose.

- Your appliance also contains a great amount of recyclable material. It is marked with this label to indicate the used appliances that should not be mixed with other waste.

This way, the appliance recycling organised by your manufacturer will be done under the best possible conditions, in compliance with European Directive 2002/96/EC on Waste Electrical and Electronic Equipment. Contact your town hall or your retailer for the used appliance collection points closest to your home.

- We thank you doing your part to protect the environment.

Warning Installation should only be performed by installers and qualified technicians

Warning Remove the protective film from the grease filter before use.

• FOR AUSTRALIA ONLY (Legal instruction)

Young children should be supervised to ensure that they do not play with the appliance. The appliance is not intended for use by young children or infirm person without supervision. If the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to avoid hazard. WARNING : Ensure the appliance is switched off before replacing the lamp to avoid the possibility of electric shock. For service issues, telephone number: 1300 Do not install the product if you see any damage on it.

b_255

Page 22

1 / NOTICES TO THE USEREN

• DESCRIPTION OF YOUR APPLIANCE

Telescopic Tubes

(accessory)

Metallic Grill

b_255

Page 23

2 / INSTALLING YOUR APPLIANCE

- The appliance must be unplugged during installation or when any repairs or maintenance work is being performed.

- Ensure that the network voltage corresponds to the voltage noted on the identification plate located inside the hood.

- If the electrical installation at your residence requires any changes in order to hook up your Appliance, call upon a professional electrician.

- If the hood is being used in evacuation mode, do not connect the appliance to a combustion gas exhaust duct (boiler, chimney, etc.) or to a CMV (controlled mechanical ventilation) system.

- Under no circumstances should the exhaust duct empty into the attic.

- Install the hood at safe distance of at least 35 cm from an cooking hob.

This appliance can be installed in either duction version or filtering version. The appliance is supplied in the filtering version, the charcoal filters are installed (Ref.AH4010E1).

• USING THE DUCTING MODE

If you posses an outlet to the exterior

(fig. 1)

Your hood can be connected to this outlet using a flue (minimum Ø 125mm that is enamelled, in aluminium, flexible or made of inflammable material). To cover the evacuation tube, a decorative telescopic tube is available (ask your retailer) REF. n°: RHD91X (inox) RHD91Z (aluminium colour).

Your cooker hood is a filtering version. All you need to do is to remove the charcoal filter first.

• USING THE FILTERING MODE

If you do not posses an oulet to the exterior

(fig. 2)

All of our appliances can be used in recycling mode. The air and steam taken up by the unit are purified with charcoal filter and returned to the environment.

b_255

fig. 1

fig. 2

Ø 150 Ø 125

Page 24

• ELECTRICAL CONNECTIONS

During installation and maintenance operations, the appliance must be unplugged from the electrical grid; fuses must be cut off or removed. The electrical connections are made before the appliance is installed in its housing. Ensure that

- the electrical installation has sufficient voltage,

- the electrical wires are in good condition,

- the diameter of the wires complies with the

2 / INSTALLING YOUR APPLIANCE

installation requirements.

Warning

This appliance must be grounded.

We cannot be held responsible for any accident resulting from an inexistent, defective or incorrect ground lead.

In case your appliance is not furnished with a non separating flexible cable and has no plug, or has not got any other device ensuring omnipolar disconnection from the electricity main, with a contact opening distance of at least 3mm, such separating device ensuring disconnection from the main must be included in the fixed installation. This appliance is delivered with a H05VVF power cord that has three-0.75mm2 conductors (neutral, phase and ground). It must be connected to the main power supply (which should be a 230-240V single phase current) via a CEI60083 standardised socket that should remain accessible after installation, in keeping with installation guidelines. If the power cable is damaged, call the after-sales service department in order to avoid danger.

Warning

If the electrical installation at your residence requires any changes in order to hook up your appliance, call upon a professional electrician.

Warning

If the hood displays any malfunctions, unplug the appliance or remove the fuse corresponding to the electrical socket where your appliance is plugged in.

b_255

Page 25

2 / INSTALLING YOUR APPLIANCE

• ASSEMBLING THE HOOD

Warning

The hood must be installed in compliance with all applicable regulations concerning the ventilation of premises. In France these regulations are described in DTU 61.1 from the CSTB. In particular, the evacuated air should never be conveyed to a duct used to evacuate smoke from appliances that use gas or other combustible fuels. Unused ducts may only be used after approval from a competent specialist.

The distance between the supporting surface for the cooking vessels on the hob and the lower part of the hood must be at least 35 cm. If the instructions for installation for the hob specify a greater distance, this has to be taken into account.

- Opening the back panels: when installing, it will be necessary to open the back panels: to open them, grip them by the lower part and turn them outwards as far as they can go (Fig.3); release gently until they lock.

- Fixing to the wall: Draw a line on the wall in vertical line with your hob. Mark the first 4 holes to be drilled in the wall, respecting the distances indicated in Fig. 4. Drill the 4 holes and fit the screw anchors provided. Fix the metal brackets (A) to the wall using the holes just drilled (Fig. 5); the screws for fixing the bracket are provided. Hang the hood on the brackets (Fig. 6). Adjust the horizontal position moving the hood to the right or left so that it is aligned with the wall units. When adjustment has been completed, without removing the hood, mark the other 2 holes to be drilled (C) in the wall. Remove the hood and drill the holes marked (8 mm diameter). Then use the 2 screw anchors and the 2 screws provided for final fixing.

695

ø8

b_255

min 870

fig. 3

fig. 4

fig. 5

fig. 6

Page 26

2 / INSTALLING YOUR APPLIANCE

• Ducting mode

- Assembly of the flange: install the flange in the

device air outlet and press slightly (Fig.7).

- Fixing of the telescopic decorative flue (on

request)

- Adjust the width of the support bracket (D) of the

telescopic flue by means of the screws (E) as shown in Fig.8; then, by means of the screw anchors and screws (F) provided, fix the bracket to the ceiling in such a way that it is positioned along the axis with your hood.

- Connect the air outlet pipe to the air vent of the

hood. Use a flexible pipe and lock it to the air vent of the hood with a metal hose clamp - Fig. 13 (pipe and clamp are not provided).

- Carry out the electrical connection of the hood

using the power supply cable.

- Insert the extension flues setting them on the

hood; extend the upper flue to the ceiling and secure with the 2 screws (H) - Fig.10.

Warning This is the filtering version of your cooker hood; you must first remove the charcoal filter.

Tip

For optimal use of your appliance, we recommend that you connect the hood to a 150 mm-diameter flue (not delivered with the appliance). Minimise the number of angles and bends and the lengths of the flue. In the event that the hood will be operated using out-door evacuation, you should ensure a sufficient inflow of fresh air to avoid a pressure deficiency in the room.

fig. 7

fig. 9

fig. 8

fig. 10

b_255

Page 27

2 / INSTALLING YOUR APPLIANCE

• Filtering mode

- Mount the metallic grill, fixing it with 2 screws within the hood (fig. 11).

- Make the electrical connection of the hood by means of the power supply cable.

fig. 11

b_255

Page 28

3 / USING YOUR APPLIANCE

• DESCRIPTION OF CONTROL PANEL

A) LIGHTS on/off switch.

1) Activates the motor at the first

speed (the icon lights-up). By pressing on the icon for about 2 seconds the motor will stop.

2) Activates the motor at the second

speed (the icon lights-up). All of the other icons relative to the speed remain switched off.

3) Activates the motor at the third

speed (the icon lights-up). All of the other icons relative to the speed remain switched off.

4) Activates the motor at the fourth speed (the icon lights-up). All of the other icons relative to the speed remain switched

off.

B) Activates the TIMER (the icon lights-up). By activating the Timer (5 minutes), the motor will stop automatically after

5 minutes.

C) FILTER ALARM. After 30 working hours, the icon lights up to indicate that the grease filter/s must be cleaned. After 120 working hours, the icon flashes to indicate that the grease filter/s must be cleaned and the charcoal filters

replaced. To re-start the hour - counter, reset by pressing on the icon while it is lit (or while it flashes).

fig.12

Tip

This guide to installation and use is valid for several models. Minor differences in details and fittings may emerge between your appliance and the descriptions provided.

b_255

Page 29

4 / CARING FOR AND CLEANING YOUR APPLIANCE

Warning

Always unplug the hood before cleaning it or performing other maintenance acts. Regular maintenance of your appliance is a guarantee of proper functioning, good performance and durability.

Warning

Failure to respect the guidelines for cleaning the appliance and filters may cause fires. Please carefully adhere to the maintenance recommendations.

• CLEANING THE GREASE FILTER

Pay special attention to the grease filter, that must be cleaned at regular intervals.

Filter cleaning frequency: The grease filter must be cleaned about every 30 hours of operation (when the “C” icon on the control panel lights up or flashes) Once the clean filter has been fitted, press the “C” icon while it is

lit (or while it flashes) to restart the hour counter.

Wash the filters with a commercial household cleanser, then rinse fully and dry. They may be cleaned in a dishwasher making sure that the filter does not come into contact with dirty dishes or silver tableware.

• Removing the grease filter (fig.13)

Open the front panel, gripping it by the lower part and turn it outwards to the end of its travel then gently release it until it locks. Remove the grease filter by pushing the catch and turning it outwards.

• CHANGING THE CHARCOAL FILTER

If the hood is used in the filtering version, the charcoal filter will periodically have to be replaced.

Frequency of filter replacement: The charcoal filter must be replaced about every 120 hours of operation (when the “C” icon on the control panel flashes) Once the new filter has been fitted, press the “C” icon while it flashes to restart

the hour counter.

b_255

fig.13

Page 30

4 / CARING FOR AND CLEANING YOUR APPLIANCE

• Replacing the charcoal filter (Fig.14)

Open the front panel, gripping it by the lower part and turn it outwards to the end of its trave then gently release it until it locks. Remove the grease filter by pushing the catch and turning it outwards (Fig.13). Remove the charcoal filters with a rotating movement, in a clockwise direction (fig. 14).

Charcoal filter ref. no. AH4010E1

• CLEANING AND CARING OF THE

CASING

Avoid products containing abrasives when cleaning the casing.

Condensate can appear on inox panel covering grease filter. Please clean regularly

• CHANGING THE LIGHT BULB

fig.14

Warning

Before carrying out any work, the power supply to the hood must be turned off, either by unplugging it or by using the circuit breaker switch.

To change the halogen bulbs open the cover levering from the proper slots (Fig. 15). Replace with bulbs of the same type.

CAUTION: Do not handle glass bulb with bare hands.

fig.15

b_255

Page 31

4 / CARING FOR AND CLEANING YOUR APPLIANCE

Warning

Before carrying out any work, the power supply to the hood must be turned off, either by unplugging it or by using the circuit breaker switch.

• MAINTAINING YOUR APPLIANCE

MAINTENANCE... WHAT TO DO ?

Never use metal scouring pads, abrasive products or excessively

Top surface and accessoires

Grease filter

Charcoal filter

stiff brushes.

This filter traps fatty vapours and dust. This component plays an important role in ensuring the effectiveness of your hood. In the event of tough stains, use a nonabrasive cream, then rinse with clean water.

This filter traps odours and must be changed at least once every 6 months depending on your level of use. You should order these filters from your dealer (quoting the reference shown on the identification plate located inside the hood) and note the date the filter was changed.

PRODUCTS/ACCESSORIES

TO USE

To clean the body and the lighting port, you should use only commercial household cleaning products diluted in water and then rinse using clean water, drying with a soft cloth.

Use a commercial household cleaning product then rinse abundantly and dry. These filters can be cleaned in a vertical position in your dishwasher. (Do

not alow them touch dirty dishes or silverware).

To keep your appliance in good working order, we recommend that you use Clearit household products.

Professional expertise for the general public

Clearit offers you professional products and adapted solutions for the daily upkeep of your household and kitchen appliances. You may find them in conventional retail outlets, along with a complete line of by-products and consumables.

b_255

Page 32

5 / TROUBLESHOOTING

SYMPTOMS SOLUTIONS

The hood is not working...

The hood is not operating effectively...

Ensure that:

• The power is not cut off.

• A speed has been selected.

Ensure that:

• The selected motor speed is sufficient for the quantity of smoke and vapours to be cleared.

• The kitchen is sufficiently ventilated to allow une for fresh air intake.

• The charcoal filter is not worn (hood operating in filtering mode).

Ensure that:

The hood stopped working

6 / AFTER SALES SERVICE

Any maintenance on your equipment should be undertaken by:

- either your dealer,

- or another qualified mechanic who is an authorized agent for the brand appliances. When making an appointment, state the full reference of your equipment (model, type and serial number). This information appears on the manufacturer’s nameplate attached to your equipment.

• The power is not cut off.

• The single-pole cut-off device was not activated.

b_255

Page 33

FR 03

V·ûen˝ z·kaznÌku,

EN 18

CS 33

DA 48

DE 63

Pr·vÏ jste zÌskal(a) ods·vaË par znaËky DE DIETRICH, za coû V·m dÏkujeme.

Naöe v˝zkumnÈ t˝my pro V·s sestavily tuto novou generaci spot¯ebiË˘, kterÈ dÌky svÈ kvalitÏ, estetickÈmu vzhledu, funkcÌm a ˙rovni jejich technologickÈho v˝voje, jsou v˝jimeËn˝mi v˝robky, kterÈ bezpochyby dokazujÌ naöe know-how.

V·ö nov˝ ods·vaË par znaËky DE DIETRICH harmonicky zapadne do VaöÌ kuchynÏ a dokonale skloubÌ (ods·v·nÌ), s jednoduch˝m pouûitÌm. NaöÌm cÌlem je nabÌdnout V·m naprosto dokonal˝ v˝robek.

Ve ök·le v˝robk˘ znaËky DE DIETRICH najdete öirokou nabÌdku vestavn˝ch ods·vaË˘ par, kterÈ m˘ûete doplnit Vaöim nov˝m ods·vaËem par znaËky DE DIETRICH.

Navötivte naöe webovÈ str·nky na adrese, www.de-dietrich.cz, kde se m˘ûete sezn·mit s naöimi poslednÌmi inovacemi. Najdete zde takÈ uûiteËnÈ a dodateËnÈ informace.

DE DIETRICH

Setting New Values

Ve snaze neust·le zlepöovat naöe v˝robky a p¯izp˘sobovat je v˝voji si vyhrazujeme pr·vo zmÏnit jejich technickÈ, funkËnÌ a estetickÈ parametry.

UpozornÏnÌ: P¯ed prvnÌm uvedenÌm Vaöeho p¯Ìstroje do provozu

si peËlivÏ p¯eËtÏte tento n·vod k instalaci a k pouûitÌ, kter˝ V·m pom˘ûe rychleji se sezn·mit s jeho funkcemi.

b_255

Page 34

OBSAH

1 / UR»ENO UéIVATELI

ï BezpeËnostnÌ p¯edpisy ___________________________________ 35 ï Ochrana ûivotnÌho prost¯edÌ _______________________________ 36 ï Popis za¯ÌzenÌ __________________________________________ 37

2 / INSTALACE ZAÿÕZENÕ

ï PouûitÌ v ods·vacÌm provedenÌ _____________________________ 38 ï PouûitÌ ve filtrovacÌm provedenÌ _____________________________ 38 ï ElektrickÈ p¯ipojenÌ ______________________________________ 39 ï Monû·û digesto¯e _______________________________________ 40

ï Ods·vacÌ provedenÌ I______________________________ 41 ï FiltraËnÌ provedenÌ ________________________________ 42

3 / POUéITÕ ZAÿÕZENÕ

ï Popis ovl·dacÌch prvk˘ ___________________________________ 43

4 / ⁄DRéBA A »IäTÃNÕ ZAÿÕZENÕ

ï »iötÏnÌ tukovÈho filtru ____________________________________ 44 ï V˝mÏna uhlÌkovÈho filtru __________________________________ 44 ï »iötÏnÌ a ˙drûba vnÏjöÌho povrchu ___________________________ 45 ï V˝mÏna û·rovky ________________________________________ 45 ï ⁄drûba za¯ÌzenÌ _________________________________________ 46

5 / PROVOZNÕ PORUCHY _______________________________________ 47

6 / Z¡RU»NÕ SERVIS _________________________________________ 47

b_255

Page 35

1 / UR»ENO UéIVATELI

D˘leûitÈ

Uschovejte si tento n·vod spoleËnÏ se spot¯ebiËem. Pokud by doölo k prodeji nebo p¯evedenÌ majetkovÈho vlastnictvÌ spot¯ebiËe jin˝m osob·m, p¯esvÏdËte se, ûe je doprov·zen takÈ n·vodem na jeho pouûitÌ. ProsÌme V·s, aby ste si laskavÏ p¯eËetli tento n·vod p¯ed tÌm, neû p¯ikroËÌte k instalaci a pouûitÌ spot¯ebiËe. Tento n·vod byl vypracov·n pro zajiötÏnÌ VaöÌ bezpeËnosti a bezpeËnosti tÏch, kdo jsou V·m nablÌzku.

ï BEZPE»NOSTNÕ PÿEDPISY

- Tento spot¯ebiË byl vyprojektov·n pro neprofesion·lnÌ pouûitÌ v norm·lnÌm bytovÈm prost¯edÌ.

- Za¯ÌzenÌ musÌ b˝t pouûÌv·no v˝hradnÏ dospÏl˝mi osobami. ZajistÏte, aby dÏti k za¯ÌzenÌ nemÏly p¯Ìstup a nemohly jej pouûÌvat jako hraËky. P¯esvÏdËte se, ûe dÏti nemohou dos·hnout na ovl·dacÌ prvky spot¯ebiËe.

- Ve chvÌli dod·vky otev¯ete okamûitÏ balenÌ spot¯ebiËe a zkontrolujte jeho vnÏjöÌ podobu. P¯ÌpadnÈ v˝hrady vyj·d¯ete pÌsemnÏ na dodacÌ list, jehoû kopie V·m bude ponech·na.

- Za¯ÌzenÌ je urËeno pro norm·lnÌ pouûitÌ v dom·cnosti. NesmÌ b˝t pouûÌv·no za obchodnÌmi nebo pr˘myslov˝mi nebo jin˝mi ˙Ëely, kterÈ neodpovÌdajÌ urËenÌ, pro kterÈ bylo za¯ÌzenÌ vyprojektov·no.

- NemÏÚte nebo se nesnaûte mÏnit vlastnosti za¯ÌzenÌ, protoûe toto by mohlo p¯edstavovat riziko ohroûenÌ VaöÌ osoby.

- Opravy musÌ b˝t prov·dÏny v˝hradnÏ k tomu povÏ¯en˝m technick˝m person·lem. P¯ed ËiötÏnÌm nebo ˙drûbou odpojte vûdy nejprve z·strËku digesto¯e ze z·suvky.

- ZajistÏte ¯·dnÈ provÏtr·nÌ mÌstnosti v p¯ÌpadÏ simult·nnÌho pouûitÌ digesto¯e a jin˝ch kuchyÚsk˝ch za¯ÌzenÌ nap·jen˝ch jin˝m, neû elektrick˝m zdrojem energie. Zabr·nÌte tak, aby digesto¯ ods·vala spalinovÈ plyny.

- Je zak·z·no flambov·nÌ p¯ipravovan˝ch pokrm˘, nebo nech·vat zapnutÈ plynovÈ ho¯·ky pod digesto¯Ì (nas·vanÈ plameny by mohly poökodit za¯ÌzenÌ).

- SmaûenÌ prov·dÏnÈ pod digesto¯Ì musÌ b˝t neust·le pod dozorem.

Oleje a tuky se p¯i vysok˝ch teplot·ch mohou vznÌtit.

- Dodrûujte doporuËenÈ pravidelnÈ ËiötÏnÌ a v˝mÏnu filtr˘. NahromadÏnÌ usazenÈho tuku m˘ûe zp˘sobit poû·r.

- NenÌ dovoleno pouûitÌ digesto¯e nad ohnÏm ze spalov·nÌ d¯eva nebo uhlÌ

- Za ˙Ëelem ËiötÏnÌ digesto¯e nenÌ povoleno pouûitÌ za¯ÌzenÌ pracujÌcÌho s vodnÌ p·rou nebo vysok˝m tlakem (viz. normy t˝kajÌcÌ se elektrickÈ bezpeËnosti).

- Z d˘vod˘ neust·lÈ snahy o zlepöov·nÌ naöich v˝robk˘ si vyhraûujeme pr·vo zav·dÏt jakÈkoliv zmÏny do jejich technick˝ch vlastnostÌ a technickÈho v˝voje. Z d˘vod˘ usnadnÏnÌ budoucÌho dohled·nÌ v˝robnÌch kÛd˘ za¯ÌzenÌ, doporuËujeme V·m poznamenat si je na str·nku ÑPost-prodejnÌ sluûba a vztahy se z·kaznÌkyî. Na tÈto str·nce V·m rovnÏû bude vysvÏtleno, kde tato kÛdov· ËÌsla na za¯ÌzenÌ naleznete.

Pozor

V p¯ÌpadÏ pouûitÌ va¯iËe napojenÈho na za¯ÌzenÌ napojenÈho na odkou¯enÌ (nap¯.: kuchyÚsk· kamna) je t¯eba nainstalovat digesto¯ ve filtrovacÌm provedenÌ. NepouûÌvejte digesto¯ bez tukov˝ch filtr˘. Je t¯eba zajistit spr·vnÈ odvÏtr·nÌ mÌstnosti v p¯ÌpadÏ, ûe spoleËnÏ s kuchyÚskou digesto¯Ì budou z·roveÚ v provozu za¯ÌzenÌ, kter· pouûÌvajÌ plyn nebo jinou ho¯lavinu.

b_255

Page 36

1 / UR»ENO UéIVATELI

• OCHRANA éIVOTNÕHO PROSTÿEDÕ

- ObalovÈ materi·ly tohoto p¯Ìstroje jsou recyklovatelnÈ. Z˙ËastnÏte se jejich recyklace a vyhoÔte je do komun·lnÌch kontejner˘ urËen˝ch k tomutu ˙Ëelu, ËÌmû p¯ispÏjete k ochranÏ ûivotnÌho prost¯edÌ.

- V·ö p¯Ìstroj obsahuje takÈ ËetnÈ recyklovatelnÈ materi·ly. Je tedy oznaËen tÌmto logem, kterÈ V·m sdÏluje, ûe opot¯ebenÈ p¯Ìstroje se nemajÌ smÏöovat s jin˝mi odpady. Recyklace p¯Ìstroj˘, kterou zajiöùuje v˝robce, se prov·dÌ za nejlepöÌch podmÌnek podle evropskÈ smÏrnice 2002/96/ES o odpadnÌch elektrick˝ch a elektronick˝ch p¯ÌstrojÌch. Kontaktujte radnici ve VaöÌ obci nebo prodejce, aby V·m ozn·mili sbÏrn· mÌsta opot¯eben˝ch p¯Ìstroj˘ nejblÌûe Vaöemu bydliöti.

- DÏkujeme V·m za spolupr·ci p¯i ochranÏ ûivotnÌho prost¯edÌ.

Pozor Instalace musÌ b˝t vykon·na kvalifikovan˝mi instalaËnÌmi pracovnÌky a person·lem.

Pozor P¯i prvnÌm pouûitÌ tukovÈho filtru odstraÚte ochrann˝ film.

b_255

Page 37

1 / UR»ENO UéIVATELI

• POPIS ZAÿÕZENÕ

b_255

TeleskopickÈ trubky

(doplnÏk)

Kovov· m¯Ìûka

Page 38

Ø 150 Ø 125

2 / INSTALACE ZAÿÕZENÕ

V dobÏ instalace nebo z·sahu do nÏj, musÌ b˝t za¯ÌzenÌ odpojeno.

- Zkontrolujte, zda napÏtÌ v sÌti odpovÌd· napÏtÌ uvedenÈmu na v˝robnÌm ötÌtku uvnit¯ digesto¯e.

- Pokud si elektrick˝ rozvod ve VaöÌ dom·cnosti vyûaduje ˙pravu pro zapojenÌ tohoto elektrospot¯ebiËe,

obraùte se na kvalifikovanÈho elektrik·¯e.

- Je-li digesto¯ uûÌv·na v ods·vacÌm provedenÌ, nenapojujte za¯ÌzenÌ na komÌnovÈ odkou¯enÌ spalin

(kamna, krb atd.) nebo na systÈm mechanickÈho vÏtr·nÌ.

- V kaûdÈm p¯ÌpadÏ musÌ b˝t evakuaËnÌ odpad vyveden na st¯echu.

Digesto¯ nainstalujte do bezpeËnostnÌ vzd·lenosti nejmÈnÏ 35 cm od varnÈ plochy.

Tento elektrospot¯ebiË m˘ûe b˝t nainstalov·n v ods·vacÌm nebo ve filtraËnÌm provedenÌ. Za¯ÌzenÌ je dod·v·no ve filtraËnÌm provedenÌ a uhlÌkovÈ filtry jsou nainstalov·ny. (Ref.AH4010E1).

ï POUéITÕ V ODS¡VACÕM PROVEDENÕ

V˝vod navenek

(obr. 1)

Vaöe digesto¯ m˘ûe b˝t p¯ipojena k takovÈmu v˝vodu prost¯ednictvÌm odpadovÈho vedenÌ (( minim·lnÏ 125 mm, smaltovanÈ, z hlinÌku, ohybnÈ nebo z neho¯lavÈho materi·lu). Na zakrytÌ evakuaËnÌho odpadu je k dispozici dekoraËnÌ teleskopick· trubka (vyû·dejte u Vaöeho prodejce ) REF. Ë.: RHD91X (inox) RHD91Z (hlinÌkov· barva).

Vaöe digesto¯ je dod·na ve filtraËnÌm provedenÌ; je pot¯eba odmontovat uhlÌkov˝ filtr.

ï POUéITÕ VE FILTRA»NÕM PROVEDENÕ

Bez v˝vodu navenek

(obr. 2)

Vöechna naöe za¯ÌzenÌ mohou fungovat ve filtraËnÌm reûimu. Vzduch a v˝pary nas·vanÈ do za¯ÌzenÌ jsou oËiötÏny uhlÌkov˝m filtrem a opÏt vypuötÏny do vzduchu.

obr. 1

obr. 2

b_255

Page 39

2 / INSTALACE ZAÿÕZENÕ

• ELEKTRICK… PÿIPOJENÕ

V pr˘bÏhu instalace a jednotliv˝ch f·zÌ ˙drûby musÌ b˝t elektrospot¯ebiË odpojen˝ a pojistky musÌ b˝t p¯eruöeny nebo vypnuty. ElektrickÈ p¯ipojenÌ musÌ b˝t provedeno p¯ed upevnÏnÌm za¯ÌzenÌ na kuchyÚskou linku.

Zkontrolujte, zda:

- v˝kon rozvodovÈ sÌtÏ je dostaËujÌcÌ,

- nap·jecÌ ön˘ry jsou v dobrÈm stavu,

- pr˘mÏr kabel·ûe odpovÌd· poûadavk˘m normy.

Pozor

Tento elektrospot¯ebiË musÌ b˝t uzemÏn˝. V p¯ÌpadÏ nehody zp˘sobenÈ neproveden˝m uzemÏnÌm je naöe zodpovÏdnost neplatn·.

Jestliûe V·ö elektrospot¯ebiË nenÌ vybaven ohybn˝m, neoddÏliteln˝m kabelem se z·strËkou nebo jin˝m systÈmem, kter˝ by zabezpeËil dvojpÛlovÈ odpojenÌ ze sÌtÏ se vzd·lenostÌ rozpojen˝ch kontakt˘ nejmÈnÏ 3 mm, musÌ b˝t takov˝ systÈm p¯eruöenÌ siùovÈho nap·jenÌ namontovan˝ na pevnÈ instalaci. Za¯ÌzenÌ je dod·v·no s nap·jecÌm kabelem H 05 VVF se 3 vodiËi o 0,75 mm (neutr·l, f·ze a uzemÏnÌ). Spot¯ebiË je t¯eba p¯ipojit k monof·zovÈ sÌti o 230-240 V prost¯ednictvÌm normalizovanÈ z·suvky CEI 60083, kter· musÌ z˘stat po instalaci za¯ÌzenÌ p¯Ìstupn·. Pokud by byla nap·jecÌ öÚ˘ra poökozen·, zavolejte post-prodejnÌ sluûbu, aby se p¯edeölo moûn˝m rizik˘m.

Pozor

Pokud si elektrick˝ rozvod ve VaöÌ dom·cnosti vyûaduje ˙pravu pro zapojenÌ tohoto elektrospot¯ebiËe, obraùte se na kvalifikovanÈho elektrik·¯e.

Pozor

Pokud by Vaöe digesto¯ vykazovala jakoukoliv poruchu, odpojte za¯ÌzenÌ nebo odeberte pojistku na nap·jecÌm vedenÌ k elektrospot¯ebiËi.

b_255

Page 40

2 / INSTALACE ZAÿÕZENÕ

• MONT¡é DIGESTOÿE

Pozor

Instalace musÌ odpovÌdat poûadavk˘m platnÈ normy pro ventilaci mÌstnostÌ. Ve Francii je tato norma uvedena v DTU 61.1 p¯edpisu CSTB. KonkrÈtnÏ, vypouötÏn˝ vzduch nesmÌ b˝t odv·dÏn˝ do odkou¯enÌ pouûivanÈho pro evakuaci zplodin ze za¯ÌzenÌ na spalov·nÌ plynu nebo jin˝ch spalovacÌch l·tek. PouûitÌ odvod˘ vzduchu p¯ipraven˝ch k uûÌv·nÌ m˘ûe zaËit pouze po schv·lenÌ ze strany kompetentnÌ technickÈ kontroly.

Minim·lnÌ vzd·lenost od povrchu varnÈ plochy pro hrnce k okraji digesto¯e musÌ b˝t 35 cm. Pokud v je v n·vodu na instalaci kuchyÚskÈ varnÈ plochy uvedena vÏtöÌ vzd·lenost, je t¯eba to br·t v ˙vahu.

- Otev¯enÌ p¯ednÌch panel˘: v instalaËnÌ f·zi je nutno otev¯Ìt p¯ednÌ panely: k jejich otev¯enÌ je nutno je zadrûet za spodnÌ Ë·sti a ot·Ëet jimi smÏrem vnÏ, aû do zar·ûky (obr. 3); potÈ je lehce propusùte, aby se zablokovaly.

- UpevnÏnÌ na stÏnÏ: Na stÏnÏ si na vertik·lu vaöÌ kuchyÚskÈ varnÈ plochy nakreslete linku. OznaËte si 4 otvory, kterÈ je nutno vyvrtat, musÌte respektovat mÌry, kterÈ jsou uvedeny na obr. 4; vyvrtejte si otvory a vloûte do nich d¯evÏnÈ hmoûdÌky (v dotaci). Vyuûijte vyvrtan˝ch otvor˘ a p¯ipevnÏte na stÏnu kovovÈ spony (A)ñ obr. 5 ñ (örouby jsou tÏû v dotaci). PovÏste digesto¯ na spony (obr. 6). Pohybem zprava doleva vyregulujte dle pot¯eby horizont·lnÌ polohu. Po regulaci, aniû byste vyjmuli digesto¯, oznaËte si dalöÌ 2 otvory, kterÈ je nutno vyvrtat (C); digesto¯ sejmÏte a vyvrtejte otvory (pr˘mÏr 8mm); ke koneËnÈmu p¯ipevnÏnÌ pouûijte dalöÌ d¯evÏnÈ hmoûdÌky a 2 örouby (v dotaci).

695

ø8

min 870

obr. 3

obr. 4

obr. 5

obr. 6

b_255

Page 41

2 / INSTALACE ZAÿÕZENÕ

• Ods·vacÌ provedenÌ

- Mont·û p¯Ìruby: p¯Ìrubu namontujte lehk˝m

zatlaËenÌm na vzduchov˝ v˝vod p¯Ìstroje (obr.

7).

- P¯ipevnÏnÌ dekoraËnÌ teleskopickÈ trubky (na

vyû·d·nÌ):

- Vyregulujte öÌ¯ku spony suportu (D) teleskopickÈ

trubky pomocÌ öroub˘ (E), uveden˝ch na obr. 8; pak pomocÌ d¯evÏn˝ch hmoûdÌk˘ a öroub˘ (F) v dotaci p¯ipevnÏte sponu na strop tak, aby byla v ose s vaöÌ digesto¯Ì.

- Spojte rouru evakuaËnÌho odpadu s otvorem

vzduchovÈho v˝vodu digesto¯e; pouûijte ohebnou trubku a kovovou p·skou ji zajistÏte na otvoru vzduchovÈho v˝vodu digesto¯e ñ obr. 9 ñ (trubka a p·sek nejsou v dotaci).

- ProveÔte elektrickÈ napojenÌ digesto¯e pomocÌ

nap·jecÌho kabelu.

- Vloûte teleskopickÈ trubky tak, ûe je op¯ete na

digesto¯; zdvihnÏte hornÌ trubku aû ke stropu a p¯ipevnÏte ji 2 örouby (H) ñ obr. 10.

Pozor

Tento elektrospot¯ebiË je dod·van˝ ve filtraËnÌm provedenÌ. nejprve je t¯eba vyjmout uhlÌkov˝ filtr.

DoporuËujeme

Pro nejlepöÌ vyuûitÌ Vaöeho za¯ÌzenÌ doporuËujeme p¯ipojenÌ na rourovod o pr˘mÏru 150 mm (nenÌ souË·stÌ dod·vky). Omezte na minimum mnoûstvÌ kolen a dÈlku rourovodu. V p¯ÌpadÏ, ûe digesto¯ funguje v ods·vacÌm provedenÌ, je lÈpe zaruËit p¯Ìstup ËerstvÈho vzduchu v mnoûstvÌ dostateËnÈm k tomu, aby se p¯Ìliö nesnÌûil tlak v mÌstnosti.

obr. 7

b_255

obr. 9

obr. 8

obr. 10

Page 42

• FiltraËnÌ provedenÌ

- Namontujte kovovou m¯Ìûku a p¯ipevnÏte pomocÌ

- ProveÔte elektrickÈ napojenÌ digesto¯e pomocÌ

2 / INSTALACE ZAÿÕZENÕ

2 öroub˘ na digesto¯ (obr. 11).

nap·jecÌho kabelu.

obr. 11

b_255

Page 43

3 / POUéITÕ ZAÿÕZENÕ CS

• POPIS OVL¡DACÕCH PRVKŸ

A) RozsvÌtÌ a zhasÌn· svÏtla.

1) Motor se spouötÌ na prvnÌ rychlost (rozsvÌtÌ se ikona). StlaËÌte-li ikonu na 2 sekundy, motor se zastavÌ.

2) Motor se spouötÌ na druhou rychlost (ikona se rozsvÌtÌ). Vöechny ikony odpovÌdajÌcÌ rychlostem jsou zhasnutÈ.

3) Motor se spouötÌ na t¯etÌ rychlost (ikona se rozsvÌtÌ). Vöechny ikony odpovÌdajÌcÌ rychlostem jsou zhasnutÈ.

4) Motor se spouötÌ na Ëtvrtou rychlost (ikona se rozsvÌtÌ). Vöechny ikony odpovÌdajÌcÌ rychlostem jsou zhasnutÈ.

B) Aktivuje TIMER (ikona se rozsvÌtÌ). AktivacÌ Timeru (5 minut), motor se po 5 minut·ch automaticky

zastavÌ.

C) ALARM FILTRŸ. Po 30 provoznÌch hodin·ch se rozsvÌtÌ ikona, tÌm signalizuje, ûe musÌte vyËistit

tukov˝ filtr.

Po 120 provoznÌch hodin·ch ikona zaËne blikat, tÌm signalizuje, ûe musÌte vyËistit tukov˝ filtr a vymÏnit uhlÌkovÈ filtry. StisknutÌm rozsvÌcenÈ (nebo p¯i kmit·nÌ) ikony rezetovat, aby se zapoËalo s poËÌt·nÌm hodin.

obr.12

DoporuËujeme

Tento n·vod na instalaci a pouûitÌ je platn˝ pro vÌce modelov˝ch provedenÌ. Je moûnÈ, ûe se objevÌ nepatrnÈ rozdÌly mezi VaöÌm elektrospot¯ebiËem a tÏmito popisy.

b_255

Page 44

4 / ⁄DRéBA A »IäTÃNÕ ZAÿÕZENÕCS

Pozor

P¯ed ˙drûbou a ËiötÏnÌm za¯ÌzenÌ jej vûdy nejprve vypojte z nap·jecÌ sÌtÏ. Pravideln· ˙drûba Vaöeho elektrospot¯ebiËe je z·rukou dobrÈho provozu, dobrÈho v˝konu a jeho dlouhÈ trvanlivosti.

Pozor

NedodrûenÌ p¯edpis˘ t˝kajÌcÌch se ËiötÏnÌ za¯ÌzenÌ a filtr˘ m˘ûe zp˘sobit poû·ry. Je proto d˘leûitÈ dodrûovat peËlivÏ p¯edpisy pro ˙drûbu.

• »IäTÃNÕ TUKOV…HO FILTRU

Zvl·ötnÌ pÈËi je t¯eba vÏnovat tukovÈmu filtru, kter˝ musÌ b˝t pravidelnÏ ËiötÏn.

Pravidelnost ËiötÏnÌ filtru: Tukov˝ filtr musÌ b˝t oËiötÏn po uplynutÌ p¯ibliûnÏ kaûd˝ch 30 hodin provozu (jakmile se ikona ÑCî ¯ÌdÌcÌho panelu rozsvÌtÌ nebo zaËne kmitat). Jakmile jste znovu namontovali vyËiötÏn˝ panel, stisknÏte rozsvÌcenou ikonu ÑCì (nebo kmitajÌcÌ), aby se zapoËalo s poËÌt·nÌm hodin.

Filtr omyjte norm·lnÌm, dom·cÌm mycÌm prost¯edkem, opl·chnÏte velk˝m mnoûstvÌm vody a osuöte. Filtr m˘ûete rovnÏû um˝t v myËce n·dobÌ, ale dejte pozor, aby se nedot˝kal öpinav˝ch talÌ¯˘ a st¯Ìbrn˝ch p¯Ìbor˘.

ï Odmontov·nÌ tukovÈho filtru (obr. 13)

Otev¯ete zadnÌ panel, zadrûte jej za spodnÌ Ë·st a ot·Ëejte jÌm smÏrem vnÏ, aû do zar·ûky; potÈ

jej lehce propusùte, aby se zablokoval. Vyndejte tukov˝ filtr tak, ûe zatlaËÌte na zar·ûku a budete jÌm ot·Ëet smÏrem vnÏ.

ï V›MÃNA UHLÕKOV…HO FILTRU

V p¯ÌpadÏ pouûitÌ za¯ÌzenÌ ve filtraËnÌm provedenÌ bude pot¯eba vymÏÚovat pravidelnÏ uhlÌkov˝ filtr.

Pravidelnost pro v˝mÏnu filtru: UhlÌkov˝ filtr musÌ b˝t vymÏnÏn˝ po uplynutÌ p¯ibliûnÏ kaûd˝ch 120 hodin provozu (jakmile ikona ÑCì ¯ÌdÌcÌho panelu blik·). Po namontov·nÌ novÈho filtru zatlaËte tlaËÌtko A StisknÏte blikajÌcÌ ikonu ÑCì, aby se odpoËet hodin zaËal od zaË·tku.

obr.13

b_255

Page 45

4 / ⁄DRéBA A »IäTÃNÕ ZAÿÕZENÕ

ï V˝mÏna uhlÌkovÈho filtru (obr. 9)

P¯ednÌ panel se otev¯e tak, ûe ho zadrûÌte za spodnÌ Ë·st a budete jÌm ot·Ëet smÏrem vnÏ aû do zar·ûky, potÈ ho lehce propusùte, aby se zablokoval. Vyndejte tukov˝ filtr tak, ûe zatlaËÌte na zar·ûku a budete jÌm ot·Ëet smÏrem vnÏ (obr.13). UhlÌkovÈ filtry odstranÌte rotaËnÌm pohybem ve smÏru hodinov˝ch ruËiËek (obr. 14).

UhlÌkov˝ filtr ñ ref. Ë. AH4010E1

ï »IäTÃNÕ A ⁄DRéBA VNÃJäÕHO

POVRCHU

Za ˙Ëelem ËiötÏnÌ povrchu digesto¯e pouûÌvejte vodu a mycÌ prost¯edek, nikoliv ale mycÌ krÈmy nebo houby s hrub˝m povrchem.

M˘ûe dojÌt k vytv·¯enÌ kondenzace na inoxovÈm panelu, kter˝ pokr˝v· tukov˝ filtr. PravidelnÏ ËistÏte.

ï V›MÃNA é¡ROVKY

Pozor

P¯ed provedenÌm jakÈhokoliv z·sahu vypnÏte digesto¯ tak, ûe ji odpojÌte ze sÌtÏ nebo pouûijte spÌnaË.

P¯i v˝mÏnÏ halogenov˝ch z·¯ivek otev¯ete vÌko tak, ûe zatlaËÌte na p¯ÌsluönÈ zdÌ¯ky (obr.15). VymÏÚte za z·¯ivky stejnÈho typu.

POZOR: Nedot˝kejte se û·rovky hol˝ma rukama.

obr.14

obr.15

b_255

Page 46

4 / ⁄DRéBA A »IäTÃNÕ ZAÿÕZENÕCS

Pozor

P¯ed provedenÌm jakÈhokoliv z·sahu vypnÏte digesto¯ tak, ûe ji odpojÌte ze sÌtÏ nebo pouûijte spÌnaË.

• ⁄DRéBA ELEKTROSPOTÿEBI»E

⁄DRéBA... JAK POSTUPOVAT

V û·dnÈm p¯ÌpadÏ neppouûÌvejte dr·tÏnky, brusnÈ p¯Ìpravky nebo

PokrytÌ a p¯ÌdavnÈ prvky

Tukov˝ filtr

UhlÌkov˝ filtr

p¯Ìliö tvrdÈ kart·Ëe.

Tento filtr zadrûuje mastnÈ v˝pary a prach. P¯edstavuje z·kladnÌ element, kter˝ zaruËuje v˝konost VaöÌ digesto¯e. V p¯ÌpadÏ tÏûko odstraniteln˝ch skvrn pouûijte nebrusn˝ krÈm a opl·chnÏte pod tekoucÌ vodou.

Tento filtr zachycuje pachy a musÌ b˝t vymÏnÏn kaûd˝ch öest mÏsÌc˘ v z·vislosti na pouûitÌ. Tyto filtry si objednejte u Vaöeho prodejce (uveÔte v˝robnÌ kÛd, kter˝ se nach·zÌ na v˝robnÌm ötÌtku umÌstÏnÈm uvnit¯ digesto¯e) a poznamenejte si datum v˝mÏny.

V›ROBKY/PÿÕDAVN… PRVKY K

POUéITÕ

Za ˙Ëelem ËiötÏnÌ kovov˝ch Ë·stÌ a svÏtelnÈho panelu pouûÌvejte v˝hradnÏ mycÌ prost¯edky pro dom·cÌ pouûitÌ z prodejnÌ sÌtÏ, z¯edÏnÈ vodou, opl·chnÏte tekoucÌ vodou a osuöte mÏkk˝m had¯Ìkem.

MycÌm prost¯edkem pro dom·cÌ pouûitÌ z prodejnÌ sÌtÏ, bohatÏ opl·chnÏte a osuöte. Toto ËiötÏnÌ m˘ûe b˝t prov·dÏno rovnÏû v myËce n·dobÌ ve vertik·lnÌ poloze. Ned·vejte do styku se

öpinav˝m n·dobÌm nebo st¯Ìbrn˝mi p¯Ìbory).

Pro ˙drûbu Vaöeho spot¯ebiËe doporuËujeme pouûÌvat prost¯edky znaËky Clearit.

DoporuËeno odbornÌky

Clearit V·m nabÌzÌ odbornÈ ËistÌcÌ prost¯edky a ¯eöenÌ uzp˘sobenÈ pro kaûdodennÌ ˙drûbu Vaöich elektrospot¯ebiË˘ a kuchynÏ. Tyto prost¯edky i cel· ök·la p¯ÌsluöenstvÌ a spot¯ebnÌho materi·lu jsou k dost·nÌ u Vaöeho prodejce.

b_255

Page 47

5 / NORM¡LNÕ PROVOZ

PÿÕZNAKY ÿEäENÕ

Digesto¯ nefunguje

Digesto¯ m· slab˝ v˝kon

Zkontrolujte, zda:

ï nedoölo k p¯eruöenÌ v dod·vce proudu.

ï byla nastavena rychlost.

Zkontrolujte, zda:

ï Nastaven˝ rychlostnÌ reûim motoru je dostateËn˝

pro uvolÚovan˝ kou¯ a v˝pary.

ï KuchyÚ je dostateËnÏ zavzduönÏna, aby to

umoûÚovalo ods·v·nÌ vzduchu.

ï UhlÌkov˝ filtr nenÌ opot¯ebovan˝ (digesto¯ ve

filtrovacÌm provedenÌ).

Zkontrolujte, zda:

Digesto¯ se vypnula v pr˘bÏhu norm·lnÌho provozu.

ï nedoölo k p¯eruöenÌ v dod·vce proudu.

ï vÌcepÛlov˝ spÌnaË nesepnul.

6 / Z¡RU»NÕ SERVIS

P¯ÌpadnÈ opravy na p¯Ìstroji m˘ûe prov·dÏt pouze:

- v·ö prodejce

- nebo z·ruËnÌ opravna, kter· m· smlouvu s v˝robcem P¯i telefonickÈm styku uv·dÏjte ˙plnÈ oznaËenÌ vaöeho p¯Ìstroje (model, typ a v˝robnÌ ËÌslo). Tyto ˙daje jsou uvedeny na v˝robnÌm ötÌtku p¯Ìstroje.

b_255

Page 48

FR 03

Kære kunde,

EN 18

CS 33

DA 48

DE 63

Tak, fordi du har købt en emhætte fra DE DIETRICH. Vores forskningsteam har udviklet denne nye generation af apparater,

hvis kvalitet, æstetik, funktion og tekniske udvikling resulterer i fremragende produkter, som understreger enestående knowhow.

Din nye emhætte fra DE DIETRICH integreres på harmonisk vis i køkkenet hvor apparatets fantastiske udsugningsegenskaber og lette anvendelse fremhæves. Det har været vores mål at tilbyde et uovertruffet produkt.

Den brede vifte af produkter fra DE DIETRICH tilbyder ligeledes et stort udvalg af integrerede ovne, mikrobølgeovne, kogeplader, opvaskemaskiner og i køleskabe, som du kan sammensætte med din nye emhætte fra DE DIETRICH.

Du kan også finde os på www.dedietrich-electromenager.com, hvor du kan se de sidste innovationer, samt få andre nyttige oplysninger om vores produkter.

DE DIETRICH

Forøget værdi

Med en konstant forbedring af vores produkter for øje forbeholder vi os ret til ændringer af de tekniske, funktionelle og æstetiske egenskaber i forbindelse med den teknologiske udvikling.

Vigtigt: Inden apparatet tages i brug, bør du læse denne installations-

og brugervejledning grundigt, så du hurtigt kan sætte dig ind i dets funktion.

b_255

Page 49

INDHOLDSFORTEGNELSE

1 / HENVENDT TIL BRUGEREN

• Sikkerhedsforskrifter _______________________________________ 4 6

• Miljøhensyn ______________________________________________ 47

• Beskrivelse af apparatet _____________________________________ 48

2 / INSTALLATION AF APPARATET

• Brug af udsugende model ___________________________________ 4 9

• Brug af filtrerende model ____________________________________ 49

• Elektrisk tilslutning__________________________________________ 50

• Montering af emhætte_______________________________________ 51

• Udsugende model____________________________________ 51

• Filtrerende model ____________________________________ 5 2

• Demontering af apparatet _____________________________ 52

3 / BRUG AF APPARATET

• Beskrivelse af betjeningsudstyr ______________________________ 53

4 / VEDLIGEHOLDELSE OG RENGØRING AF APPARATET

• Rengøring af fedtfilter ______________________________________ 54

• Udskiftning af kulfilter______________________________________ 54

• Rengøring og vedligeholdelse af den udvendige overflade ________ 55

• Udskiftning af pære ________________________________________ 55

• Vedligeholdelse af apparatet _________________________________ 56

5 / FUNKTIONSFEJL _____________________________________________ 57 6 / AFTER SALES SERVICE ______________________________________ 5 7

b_255

Page 50

1 / HENVENDT TIL BRUGEREN

Vigtigt

Gem denne brugervejledning sammen med apparatet. Sørg for, at brugervejledningen følger med apparatet, hvis det sælges eller overdrages til andre personer. Læs disse vejledninger grundigt før, apparatet installeres og benyttes. Vejledningerne er skrevet for brugerens og de

omkringværende personers sikkerhed.

• SIKKERHEDSFORSKRIFTER

- Apparatet er beregnet til ikke-professionel brug

i almindelige køkkener.

- Apparatet må udelukkende benyttes af voksne

personer. Sørg for, at børn ikke kan få adgang til det eller bruge det som legetøj. Vær sikker på, at børn ikke kan røre ved apparatets betjeningsknapper.

- Åbn straks apparatets emballage ved

modtagelsen og tjek, at apparatet er komplet. Anfør eventuelle forbehold skriftligt på forsendelseslisten. Gem en kopi af listen.

- Apparatet er beregnet til almindelig

husholdningsbrug. Det må ikke benyttes til kommercielle eller industrielle formål, eller andre formål, som det ikke er beregnet til.

- Ændr ikke eller forsøg ikke at ændre apparatets

karakteristika, da det kan udgøre en risiko for brugeren.

- Reparationer må udelukkende udføres af en

autoriseret tekniker.

- Afbryd altid emhættens ledning, før apparatet

rengøres eller vedligeholdes.

- Sørg for at udlufte rummet godt ved brug af

emhætten samtidigt med andre apparater, som forsynes med anden energi end elektrisk strøm. Det vil hindre, at emhætten udsuger forbrændingsgas.

- Det er forbudt at tilberede flamberede retter eller

at bruge gasblus under emhætten uden at anbringe gryder/pander på dem (de udsugede flammer kan risikere at beskadige apparatet).

- Stegning under apparatet skal konstant

overvåges. Meget varme olier og fedtstoffer kan brænde.

- Overhold den anbefalede hyppighed hvormed,

apparatet skal rengøres og filtrene udskiftes. Ophobning af fedtaflejringer kan forårsage brand.

- Emhætten må ikke benyttes over ild fra træ eller

kul.

- Der må ikke benyttes apparater med damp med højt tryk til rengøring af apparatet (normer i henhold til den elektriske sikkerhed).

- Da vi til stadighed søger at forbedre vores produkter, forbeholder vi os ret til at foretage ændringer i deres tekniske, funktionelle eller æstetiske specifikationer i trin med den tekniske udvikling.

- For til enhver tid nemt at kunne finde apparatets produktkoder, anbefales det at skrive dem ned på siden for “Eftersalgsservice og forbrugerforhold”. (På denne side forklares det også, hvor koderne findes på apparatet).

Bemærk

I tilfælde af et køkken, som opvarmes med et apparat tilsluttet en skorsten (f. eks.: komfurkakkelovn) skal den filtrerende emhættemodel installeres. Brug ikke emhætten uden fedtfiltre. Der skal sørges for korrekt udluftning af rummet, når emhætten benyttes samtidigt med apparater, der bruger gas eller andet brændstof.

b_255

Page 51

1 / HENVENDT TIL BRUGEREN

• MILJØBESKYTTELSE

- Emballagematerialer til dette apparat kan genbruges. Du kan sørge for dette og dermed beskytte miljøet ved at deponere dem på genbrugspladsen.

- Apparatet indeholder ligeledes flere genanvendelige materialer. Dette angives med den illustrerede tegning for at vise, at brugte apparater ikke må blandes sammen med almindeligt husholdningsaffald. Genvinding af apparaterne, som fabrikanten organiserer, sker under de mest optimale betingelser i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr. Kontakt Rådhuset eller forhandleren for at få at vide, hvor brugte apparater skal afleveres.

- Vi takker for dit samarbejde med hensyn til at beskytte miljøet.

Bemærk Installationen skal udføres af installatører og kvalficeret personale.

Bemærk Fjern beskyttelsesfilmen, før fedtfiltret benyttes første gang.

b_255

Page 52

1 / HENVENDT TIL BRUGEREN

• BESKRIVELSE AF APPARATET

Teleskopiske rør

(tilbehør)

Metalrist

b_255

Page 53

2 / INSTALLATION AF APPARATET

- Apparatet skal være afbrudt under installationen og/eller ved indgreb.

- Tjek, at netspændingen stemmer overens med den anførte spænding på typepladen indvendigt i

emhætten.

- Hvis apparatets tilslutning til elnettet kræver en ændring af den pågældende boligs elanlæg, skal der

rettes henvendelse til en kvalificeret elektriker.

- Hvis det drejer sig om den udsugende model, må apparatet ikke tilsluttes en udsugningskanal til

forbrændingsrøg (kogekedel, skorsten, osv...) eller et mekanisk udluftningssystem.

- Udsugningskanalen må i alle tilfælde ikke ledes ud på taget.

- Installér emhætten i en sikkerhedsafstand på mindst 35 cm fra kogepladen.

Apparatet kan installeres i en udsugende eller filtrerende model. Den udsugende model har installerede kulfiltre (ref. AH4010E1).

• BRUG AF UDSUGENDE MODEL

Udgang mod fri luft

(fig. 1)

Dens emhætte kan tilsluttes en sådan udgang ved hjælp af en udsugningskanal (Ø mindst 125mm, emaljeret, i aluminium, flex eller i ikke brændbart materiale).

Til overdækning af udsugningskanalen kan fås et teleskopisk rør til dekorativ kamouflering (ved henvendelse til forhandleren) Ref.nr. RHD91 (rustfrit stål) RHD91D (aluminiumsfarvet)

fig. 1

Hvis det drejer sig om en filtrerende model, skal kulfiltret fjernes.

• BRUG AF FILTRERENDE MODEL

Uden udgang mod fri luft

(fig. 2)

Alle vores apparater kan fungere som filtrerende model. Luften og de dampe, som ledes af apparatet, renses i kulfiltrene og bringes i recirkulation i lokalet.

b_255

fig. 2

Ø 150 Ø 125

Page 54

2 / INSTALLATION AF APPARATET

• ELEKTRISK TILSLUTNING

Apparatet skal afbrydes, og sikringerne skal afbrydes eller frakobles under installation og vedligeholdelse. Den elektriske tilslutning skal udføres, før apparatet placeres i køkkenet.

Tjek at:

- anlæggets effekt er tilstrækkelig,

- forsyningsledningerne er i god stand,

- ledningernes diameter er i overensstemmelse

med anlæggets standarder.

Bemærk

Dette apparat skal være jordforbundet. Producenten påtager sig intet ansvar for uheld som følge af manglende jordforbindelse.

Hvis apparatet ikke er forsynet med en uadskillelig flexledning og med stik, eller en anden anordning som sikrer flerpolar afbrydning fra nettet, med en afstand i åbningen af kontakterne på mindst 3 mmså skal en sådan afbrydningsanordning fra nettet installeres på den faste installation. Apparatet leveres med en H 05 VVF elledning med 3 ledere på 0,75 mm (nul, fase og jord). Apparatet skal tilsluttes et enfaset net på 230240 V via en CEI 60083 standardiseret stikkontakt, som skal være tilgængelig efter installationen i overensstemmelse med anlæggets bestemmelser. Hvis elledningen er beskadiget, skal der rettes henvendelse til eftersalgs-servicekontoret for at hindre eventuelle risici.

Bemærk

Hvis apparatets tilslutning til elnettet kræver en ændring af den pågældende boligs elanlæg, skal der rettes henvendelse til en kvalificeret elektriker.

Bemærk

Afbryd apparatet eller fjern den sikring, som svarer til apparatets tilslutningslinje, hvis emhætten viser tegn på fejl.

b_255

Page 55

2 / INSTALLATION AF APPARATET

• MONTERING AF EMHÆTTE

Bemærk

Installationen skal være i overensstemmelse med gældende bestemmelser for ventilation af lokaler. I Frankrig anføres denne bestemmelse i CSTB s DTU 61.1. I det specifikke tilfælde kan den udsugede luft ikke returnere i en kanal, som benyttes til udsugning af røg fra apparater med gas eller anden forbrænding. Brug af rør beregnet til anden brug må kun benyttes efter en kompetent teknikers positive skøn.

Afstanden mellem overfladen på komfuret og den nederste del af emhætten skal minimum være 35 cm. Hvis installationsanvisningerne for komfuret angiver en større afstand, skal der tages hensyn til dette.

- Åbning af de forreste låger: Under installationsfasen vil det være nødvendigt at åbne de forreste låger: Til åbning holdes fast i den nederste del og lågerne drejes udaf og helt op i endepositionen (Fig.3). Herefter slippes de forsigtigt, indtil de blokerer.

- Fæstning til mur: Tegn en linje på væggen vertikalt over komfuret. Afmærk de første fire huller, som skal bores ved at overholde målene angivet på Fig.

4. Bor hullerne og indsæt ravplugs (medfølger). Fastgør metalbeslagene (A) til væggen i de borede huller, Fig. 5 (skruerne til fæstning af beslagene medfølger). Herefter påhægtes emhætten (Fig. 6). Regulér den vandrette position ved at flytte emhætten til højre eller venstre. Efter endt justering afmærkes de andre to huller, som skal bores, uden at fjerne emhætten (C). Emhætten tages ned og de sidste huller bores (diameter på 8 mm), hvorefter der anvendes to ravplugs og to skruer (medfølger) til den endelige fastgørelse.

695

ø8

b_255

min 870

fig. 3

fig. 4

fig. 5

fig. 6

Page 56

2 / INSTALLATION AF APPARATET

• Udsugende model

- Montering af flange: Montér flangen på apparatets

udsugningsmunding ved at udøve et let tryk herpå (Fig. 7).

- Fæstning af det teleskoprøret til afdækning

(lev. på anmodning):

- Regulér bredden af støttebeslaget (D) på

teleskoprøret ved hjælp af skruerne (E) angivet på Fig. 8. Herefter fastgøres beslaget ved hjælp af de medfølgende ravplugs og skruer (F). Fastgør beslaget til loftet og sørg for at det er på linje med emhætten.

- Forbind udsugningsrøret til udsugningsmundingen

på emhætten. Anvend et fleksibelt rør og fastgør det til udsugningsmundingen med et metalbånd, Fig. 9 (rør og metalbånd medfølger ikke).

- Udfør den elektriske tilslutning af emhætten ved

hjælp af el-ledningen.

- Påsæt teleskoprøret ved at placere det på emhætten og trække det øvre rør op i loftshøjde, hvor det fastgøres ved hjælp af to skruer (H), Fig.

10.

Bemærk Dette apparat leveres som filtrerende model. Kulfiltret skal først fjernes.

Råd

For at få en optimal brug af apparatet anbefales det at udføre tilslutningen med et rør med en diameter på 150 mm (medfølger ikke). Begræns mest muligt antallet af rørets bøjninger samt længden. Hvis det drejer sig om den filtrerende model, er det hensigtsmæssigt at sikre, at der er tilstrækkelig frisk luft for at undgå at sænke trykket for meget i rummet.

fig. 7

fig. 9

fig. 8

fig. 10

b_255

Page 57

2 / INSTALLATION AF APPARATET D A

• Filtrerende model

- Montér metalristen ved at fastgøre den med to skruer fra emhættens inderside (fig. 11).

- Udfør den elektriske tilslutning af emhætten vha. el-ledningen.

fig. 11

b_255

Page 58

3 / BRUG AF APPARATET

• BESKRIVELSE AF BETJENINGSKNAPPERNE

A) Tænder og slukker for LYSET.

1) Starter motoren på første

hastighedstrin (ikonet lyser). Ved at trykke på knappen i ca. 2 sekunder vil motoren standse igen.

2) Starter motoren på andet

hastighedstrin (ikonet lyser). Alle andre ikoner relateret til hastigheden vil være slukkede.

3) Starter motoren på tredje

hastighedstrin (ikonet lyser). Alle andre ikoner relateret til hastigheden vil være slukkede.

4) Starter motoren på fjerde hastighedstrin (ikonet lyser). Alle andre ikoner relateret til hastigheden vil være

slukkede.

B) Starter TIMER’en (ikonet tændes). Ved aktivering af timeren ( 5 minutter) vil motoren automatisk slukke

efter 5 minutter.

C) FILTER ALARM. Efter 30 timers drift vil ikonet tændes for at signalere, at det er tid til en rengøring af

fedtfiltret/-filtrene. Efter 120 timers funktion vil ikonet begynde at blinke for at angive, at der er behov for rengøring af fedtfiltret og udskiftning af kulfiltret. For at genstarte timetælleren, nulstilles denne ved at trykke på ikonet, mens dette lyser (eller blinker).

fig.12

Råd

Denne installations- og brugsanvisning gælder for flere modeller. Der kan være ubetydelige forskellige i detaljer og medfølgende udstyr mellem det pågældende apparat og beskrivelserne i brugsanvisningen.

b_255

Page 59

4 / VEDLIGEHOLDELSE OG RENGØRING AF APPARATET

Bemærk

Afbryd apparatet før det vedligeholdes eller rengøres. En regelmæssig vedligeholdelse af apparatet er garanti for en god funktion, optimal ydelse og lang levetid.

Bemærk

Manglende overholdelse af rengøringsvejledningerne for apparatet og filtrene kan forårsage brand. Det er derfor vigtigt omhyggeligt at overholde vedligeholdelsesbestemmelserne.

• RENGØRING AF FEDTFILTER

Vær særlig opmærksom på fedtfiltret, som skal renses jævnligt.

Hvor ofte filtret skal renses: Fedtfiltret skal renses efter ca. hver 30 timers funktion (når ikonet “C” på betjeningspanelet tænder eller blinker). Når det rengjorte filter er blevet genmonteret, trykkes på ikonet “C” mens det lyser (eller mens det blinker) for at nulstille timetælleren.

Vask filtret med et normalt husholdningsrengøringsmiddel, skyl filtret med rigeligt vand og tør det. Filtret kan også vaskes i opvaskemaskine, men sørg for, at det ikke kommer i berøring med meget tilsmudsede tallerkener eller sølvbestik.

• Demontering af fedtfilter (fig.13) Åbn det forreste panel ved at holde fast i den

nederste del og dreje det udad, indtil det når op i endepositionen; herefter slippes det forsigtigt, indtil det blokerer. Fjern fedtfiltret ved at trykke på

stopmekanismen og dreje filtret udad.

• UDSKIFTNING AF KULFILTER

Ved brug af den filtrerende model er det nødvendigt at udskifte kulfiltret jævnligt.

Hvor ofte filtret skal udskiftes: Kulfiltret skal udskiftes efter ca. hver 120 timers funktion (når ikonet “C” på betjeningspanelet blinker). Efter montering af det nye filter, trykks på ikonet “C” mens det blinker for at genstarte timetælleren.

b_255

fig.13

Page 60

4 / VEDLIGEHOLDELSE OG RENGØRING AF APPARATET

• Udskiftning af kulfilter (fig.14) Åbn det forreste panel ved at holde fast i den

nederste del og dreje det udad, indtil det når op i endepositionen; herefter slippes det forsigtigt, indtil det blokerer. Fjern fedtfiltret ved at trykke på stopmekanismen og dreje filtret udad (fig. 13). Fjern kulfiltrene ved at dreje dem i retning med uret (fig. 14)

Kulfilter ref. nr. AH4010E1

• RENGØRING OG VEDLIGEHOLDELSE AF DEN UDVENDIGE OVERFLADE

Benyt vand og sæbe til rengøring af emhættens udvendige overflade og ikke rengøringsmidler eller slibende svampe.

Der kan dannes kondens på panelet af rustfrit stål, som dækker fedtfiltret. Rengør jævnligt.

• UDSKIFTNING AF PÆRE

Bemærk

Sluk emhætten ved at trække stikket ud eller ved at slukke det med kontakten, før der udføres nogen form for indgreb på den.

For at udskifte halogenpærene åbnes låget ved at bruge de dertil beregnede sprækker (fig. 10) som løftestang. Udskift med pærer af samme type.

ADVARSEL: rør ikke ved pæren med bare hænder.

fig.14

fig.15

b_255

Page 61

4 / VEDLIGEHOLDELSE OG RENGØRING AF APPARATET

Bemærk

Sluk emhætten ved at trække stikket ud eller ved at slukke det med kontakten, før der udføres nogen form for indgreb på den.

• VEDLIGEHOLDELSE AF APPARATET

VEDLIGEHOLDELSE... UDFØR FØLGENDE

Benyt aldrig metalsvampe, slibende produkter eller for

Låg og tilbehør

Fedtfilter

Kulfilter

hårde børster.

Dette filter tilbageholder de fedtede dampe og støv. Det er det vigtigste element, som sikrer emhættens effektivitet. Brug et ikke slibende rengøringsmiddel i tilfælde af meget genstridige pletter og skyl efter med rindende vand.

Dette filter tilbageholder lugtene og skal udskiftes hver 6. måned afhængigt af dets brug. Bestil disse filtre hos den lokale forhandler (husk at oplyse koden, som findes på typepladen indvendigt i emhætten), og skriv udskiftningsdatoen ned.

PRODUKTER/TILBEHØR, DER

SKAL BENYTTES

Brug udelukkende almindelige husholdningsrengøringsmidler fortyndet med vand til rengøring af metaldelene og ‘koøjet’. Skyl efter med rindende vand og tør med en blød klud.

Med et almindeligt husholdsningsrengøringsmiddel, skyl efter med rigeligt vand og tør. Denne rengøring kan også ske i opvaskemaskine i lodret position.

(Må ikke komme i berøring med tilsmudsede tallerkener/fade eller sølvbestik).

Det anbefales at benytte Clearit vedligeholdelsesprodukter for at beskytte apparatet.

Der ydes professionel erfaring til de private brugere

Clearit anbefaler professionelle produkter og løsninger, som passer til den daglige vedligeholdelse af køkkenet og dets hårde hvidevarer. Produkterne kan købes hos den lokale forhandler sammen med serien af tilbehør og forbrugsartikler.

b_255

Page 62

5 / FUNKTIONSFEJL

SYMPTOMER AFHJÆLPNING

Emhætten fungerer ikke...

Emhætten har en ringe ydelse...

Tjek at:

• der er ikke strømafbrydelse.

• der er blevet valgt en hastighed.

Tjek at:

• Den valgte motorhastighed er tilstrækkelig til mængden af frigjort røg og damp.

• Der er tilstrækkelig udluftning i køkkenet til et luftaftræk.

• Kulfiltret er ikke slidt (filtrerende emhættemodel).

Tjek at:

Emhætten slukkes under normal funktion.

6 / KUNDESERVICE

Eventuel vedligeholdelse af apparatet skal foretages:

- enten af Deres forhandler,

- eller af en kvalificeret fagmand, som er anerkendt til dette mærke. Når De ringer op, skal De angive apparatets fulde reference (model, type, serienummer). Disse oplysninger står på typeskiltet, der sidder på apparatet.

• der er ikke strømafbrydelse.

• den omni-polede afbrydelsesanordning er ikke aktiveret.

b_255

Page 63

FR 03

Liebe Kundin, lieber Kunde,

EN 18

CS 33

DA 48

DE 63

Sie haben soeben eine DE DIETRICH Dunstabzugshaube erworben, und wir danken Ihnen dafür.

Unsere Forschungsteams haben für Sie diese neue Generation von Geräten entwickelt, die durch Qualität, Ästhetik, ihre Funktionen und technische Fortentwicklung Ausnahmeprodukte sind, die unser Knowhow zeigen.

Ihre neue DE DIETRICH Dunstabzugshaube fügt sich harmonisch in Ihre Küche ein und verbindet perfekte Leistungen beim Dunstabzug mit einfacher Benutzung. Wir wollten Ihnen ein exzellentes Produkt anbieten.

In der DE DIETRICH Produktpalette finden Sie auch eine breite Auswahl an einbaufähigen Backöfen, Mikrowellenherden, Kochfeldern, Geschirrspülern und Kühlschränken, die Sie mit Ihrer neuen DE DIETRICH Dunstabzugshaube abstimmen können.

Sie können uns auch im Internet unter www.dedietrich-electromenager.com besuchen, wo Sie unsere jüngsten Innovationen sowie nützliche und ergänzende Informationen finden.

DE DIETRICH

Die neuen Wertobjekte

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig: Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

b_255

Page 64

ZUSAMMENFASSUNG

1 / FÜR DEN BENUTZER

• Sicherheitshinweise _____________________________________ 65

• Umweltschutz _________________________________________ 66

• Beschreibung des Geräts _________________________________ 67

2 / INSTALLATION DES GERÄTS

• Gebrauch im Abluftbetrieb ________________________________ 68

• Gebrauch im Umluftbetrieb________________________________ 68

• Elektroanschluss________________________________________ 69

• Montage der Haube _____________________________________ 70

• Abluftversion_____________________________________ 71

• Umluftversion____________________________________ 72

3 / GEBRAUCH DES GERÄTS

• Beschreibung der Bedienungen ____________________________ 73

4 / PFLEGE UND REINIGUNG DES GERÄTS

• Reinigung des Fettfilters _________________________________ 74

• Austausch des Kohlefilters ________________________________ 74

• Reinigung und Wartung der Außenfläche ____________________ 7 5

• Austausch der Lampe ___________________________________ 75

• Pflege des Geräts_______________________________________ 76

5 / BETRIEBSSTÖRUNGEN_____________________________________ 77

6 / ALLGEMEINE GARANTIEBESTIMMUNGEN ______________________ 78

b_255

Page 65

1 / FÜR DEN BENUTZER

Wichtig

Diese Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauft oder veräussert werden, sichergehen, dass sie auch die Betriebsanleitung bekommt. Vor der Installation und Benutzung des Geräts sollten folgende Ratschläge zur Kenntnis genommen werden. Sie sind für die Sicherheit des Benutzers und anderer Personen verfasst worden.

• SICHERHEITSHINWEISE

- Dieses Gerät ist für die Benutzung durch

Privatpersonen in ihrem Haushalt konzipiert Worden.

- Dieses Gerät muss von Erwachsenen benutzt

werden. Bitte darauf achten, dass Kinder es nicht berühren und als Spielzeug benutzen. Sich vergewissern, dass sie die Bedienelemente des Geräts nicht berühren.

- Das Gerät beim Empfang sofort auspacken oder

auspacken lassen. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken, und ein Exemplar davon behalten.

- Das Gerät ist für den normalen

Haushaltsgebrauch bestimmt. Es nicht für kaufmännische oder industrielle oder andere Zwecke als diejenigen benutzen, für die es konzipiert worden ist.

- Die Merkmale dieses Geräts nicht verändern

oder versuchen, sie zu verändern. Dies würde eine ernste Gefahr für alle darstellen.

- Reparaturen dürfen nur von einem zugelassenen

Fachmann durchgeführt werden.

- Die Dunstabzugshaube vor dem Reinigen oder

der Pflege immer vom Stromnetz trennen.

- Bei gleichzeitigem Betrieb der Dunstabzugshaube

und anderer nicht mit Strom betriebener Geräte den Raum angemessen belüften. Dies, damit die Dunstabzugshaube keine Verbrennungsgase ansaugt.

- Es ist verboten, unter der Dunstab-zugshaube

Gerichte zu flambieren oder die Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf steht (die angesaugten Flammen könnten das Gerät beschädigen).

- Frittiervorgänge unter der Dunstab-zugshaube

müssen ständig überwacht werden.

b_255

Die auf sehr hohe Temperaturen aufgeheizten Öle und Fette können Feuer fangen.

- Die Häufigkeit der Reinigung und des Ersatzes der Filter einhalten. Die Ansammlung von Fettablagerungen kann einen Brand auslösen.

- Der Betrieb über einer BrennstoffFeuerstelle (Holz, Kohle, usw.) ist nicht zulässig.

- Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Geräts benutzen (Forderungen bezüglich der elektrischen Sicherheit).

- Bei der Sorge um die ständige Verbesserung unserer Produkte behalten wir uns das Recht vor, ihre technischen, funktionellen oder ästhetischen Merkmale im Zusammenhang mit der technischen Fortentwicklung zu ändern.

- Für das spätere leichte Auffinden der Produktreferenzen des Geräts raten wir, sie auf der Seite „Kundendienst und Kundenbeziehungen" zu notieren. (Auf dieser Seite wird auch erklärt, wo sie sich auf dem Gerät befinden.)

Achtung

In einer Küche, die mit einem an einen Kamin angeschlossenen Gerät (z.B.: Ofen) beheizt wird, muss die Dunstabzugshaube als Umlufthaube installiert werden. Die Dunstabzugshaube darf nicht ohne die Fettfilter benutzt werden. Wenn die Dunstabzugshaube in der Küche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, muss eine angemessene Belüftung des Raums vorgesehen werden.

Page 66

1 / FÜR DEN BENUTZER

• UMWELTSCHUTZ

- Die Verpackungsmaterialien dieses Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfügung gestellten Containern und trage Sie auf diese Weise zu ihrem Recycling und zum Umweltschutz bei.

- Ihr Gerät enthält zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesem Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von Ihrem Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. Ihre Gemeindebehörden oder Ihr Händler informieren Sie gerne über die zu Ihrem Wohnort am nächsten liegenden Sammelstellen.

- Wir danken Ihnen für Ihren Beitrag zum Umweltschutz.

Achtung Die Installation muss durch Installateure und fachkundiges Personal erfolgen.

Achtung Bei der erstmaligen Verwendung des Fettfilters die Schutzfolie abziehen.

b_255

Page 67

1 / FÜR DEN BENUTZER

• BESCHREIBUNG DES GERÄTS

b_255

Teleskoprohre

A MetallgitterB

(Zubehör)

Page 68

Ø 150 Ø 125

2 / INSTALLATION DES GERÄTS

- Das Gerät muss bei der Installation bzw. bei Reparaturmaßnahmen vom Netz genommen werden.

- Sicherstellen, dass die Netzspannung dem Spannungswert entspricht, der auf dem Schildchen im Innern der Haube angegeben ist.

- Falls die Gegebenheiten der Stromleitungen in Ihrer Wohnung für den Anschluss Ihres Geräts Änderungsmaßnahmen erforderlich machen sollten, wenden Sie sich bitte an einen qualifizierten Elektriker.

- Falls die Abzugshaube in Abluftversion verwendet wird, darf das Gerät nicht an Abzugsleitungen für Verbrennungsgase (Heizung, Kamin usw.) oder an mechanische Belüftungssysteme angeschlossen werden.

- Auf keinen Fall darf die Abluftleitung auf dem Dach enden.

- Die Abzugshaube in einem Abstand von mindestens 35 cm über der Kochfläche montieren.

Dieses Gerät kann entweder in Abluft- oder in Umluftversion installiert werden. Bei der Umluftversion sind die Kohlefilter schon installiert (Ref.AH4010E1).

• VERWENDUNG IN ABLUFTVERSION

Abzug nach draußen

(Abb. 1)

Ihre Abzugshaube wird über eine Abluftleitung (Mindest Ø 125 mm, emailliert, aus Aluminium, flexibel oder aus nichtentflammbarem Material) mit der Abzugsöffnung verbunden. Um das Dunstabzugrohr abzudecken, gibt es ein dekoratives

Teleskoprohr (Anzufragen bei unserem Wiederverkäufer) REF. Nr.: RHD91X (rostfreier Stahl) RHD91Z (Farbe Aluminium).

Ihre Abzugshaube wird in Umluftversion geliefert. Der Kohlefilter muss ausgebaut werden.

• VERWENDUNG IN UMLUFTVERSION

Ohne Abzug nach draußen

(Abb. 2)

Unsere Geräte können alle in Umluftversion betrieben werden. Die vom Gerät angesaugte Luft und Küchendünste werden durch den Kohlefilter gereinigt und anschließend wieder in den Raum zurückgeführt.

Abb. 1

Abb. 2

b_255

Page 69

2 / INSTALLATION DES GERÄTS

• ELEKTROANSCHLUSS

Bei Installation und Wartung muss das Gerät vom Netz genommen und die Sicherungen müssen unterbrochen oder ausgesteckt werden. Der Elektroanschluss ist vor dem endgültigen Befestigen des Geräts am Schrankelement vorzunehmen.

Dabei überprüfen, dass:

- die vorhandene elektrische Leistung ausreicht,

- die Stromkabel in einwandfreiem Zustand sind,

- der Kabeldurchmesser den Vorschriften entspricht.

Achtung Dieses Gerät muss geerdet werden.

Der Hersteller haftet nicht für Unfälle, die auf fehlende Erdung zurückzuführen sind.

Falls Ihr Gerät nicht mit flexiblem, unabtrennbarem Kabel und Stecker oder einer anderen Vorrichtung ausgestattet ist, mit der eine allpolige Trennung vom Netz mit einer Kontaktöffnungsweite von mindestens 3 mm gewährleistet ist, dann müssen diese Trennvorrichtungen im festen Installationsteil vorgesehen werden. Das Gerät wird mit einem Netzkabel des Typs H 05 VVF mit 3 Leitern mit 0,75 mm (Neutral, Phase und Erde) geliefert. Es ist für den Anschluss an Einphasennetz mit 230-240 V über genormte Steckdose nach IEC 60083 vorgesehen, die nach der Installation entsprechend den Anlagenvorschriften zugänglich bleiben muss. Falls das Netzkabel schadhaft sein sollte, wenden Sie sich bitte an den Nachverkaufsservice, um Risiken auszuschließen.

Achtung

Falls die Gegebenheiten der Stromleitungen in Ihrer Wohnung für den Anschluss Ihres Geräts Änderungsmaßnahmen erforderlich machen sollten, wenden Sie sich bitte an einen qualifizierten Elektriker.

Achtung

Falls die Abzugshaube Störungen aufweist, das Gerät vom Netz trennen oder die Sicherung der Anschlussleitung des Geräts herausnehmen.

b_255

Page 70

2 / INSTALLATION DES GERÄTS

• MONTAGE DER ABZUGSHAUBE

Achtung

Die Installation muss den geltenden Normen für die Raumbelüftung entsprechen. In Frankreich sind diese Normen im DTU 61.1 des CSTB enthalten. Das bedeutet konkret, dass Abluft nicht in eine Leitung geführt werden darf, über die Rauch von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird. Der Gebrauch anderweitig verwendeter Leitungen darf nur mit der Erlaubnis eines Fachtechnikers erfolgen.

Der Mindestabstand zwischen der TopfTrägerfläche auf der Kochmulde und dem unteren Teil der Abzughaube muss 35 cm betragen. Geben die Installationsanleitungen der Kochmulde einen höheren Abstand an, so ist dieser einzuhalten.

Öffnung der Vorderwände:bei Installation müssen die Vorderwände geöffnet werden, zum Öffnen sind die Vorderwände an der Unterseite zu ergreifen

und bis zum Anschlag nach außen zu drehen (Fig.3); Vorsichtig bis zur Arretierung loslassen.

Befestigung an der Wand: Zeichnen Sie eine Linie auf die Wand, vertikal zu Ihrem Kochfeld. Markieren Sie die ersten 4 anzubringenden Löcher auf der Wand, dabei sind die in Abb.4 angegebenen Maße zu beachten. Die Bohrungen ausführen und die (mitgelieferten) Dübel einstecken. Den Metallbügel (A) an der Wand befestigen, dazu die gerade angebrachten Löcher benutzen - Abb.5 - (die Schrauben zur Befestigung der Bügel sind mitgeliefert). Dann die Haube an dem Bügel einhaken (Abb.6). Die horizontale Position regulieren, indem die Haube in Übereinstimmung mit der Anordnung der Hängeschränke nach rechts oder nach links verschoben wird. Bei erfolgter Einstellung, und ohne die Haube zu entfernen, die weiteren 2 anzubringenden Löcher (C) auf der Wand markieren; die Haube abhängen und die markierten Bohrlöcher anbringen (Durchmesser 8 mm); dann zur definitiven Befestigung die je 2 mitgelieferten Dübel und Schrauben benutzen.

695

ø8

min 870

Abb. 3

Abb. 4

Abb. 5

Abb. 6

b_255

Page 71

2 / INSTALLATION DES GERÄTS

• Abluftversion

- Anbringung des Flanschs: Den Flansch am

Luftaustritt des Gerätes montieren, indem ein leichter Druck ausgeübt wird (Abb.7).

- Anbringung des Teleskoprohrs (auf

Nachfrage):

- Die Breite des Haltebügels (D) des Teleskoprohrs

wird mit den Schrauben (E) auf Abb.8 eingestellt. Danach wird der Bügel mit Hilfe der mitgelieferten Dübel und Schrauben (F) an der Decke befestigt, wo er mit der Abzugshaube ausgerichtet werden muss.

- Die Abluftleitung mit der Abluftöffnung an der

Haube verbinden; dazu ein biegbares Rohr verwenden und es mit einer Metallschelle an der Abluftöffnung der Haube befestigen – Abb.9 – (Rohr und Metallschelle werden nicht mitgeliefert).

- Benützen Sie das Stromkabel zum

Stromanschluss der Abzugshaube.

- Die Teleskoprohre auf die Haube legen und sie

dann einfügen; das obere Rohr bis zur Decke führen und mit den 2 Schrauben (H) befestigen (Abb.10).

Achtung Dieses Gerät wird in Umluftversion geliefert. Daher muss zunächst der Kohlefilter ausgebaut werden.

Tipp

Zur Optimierung des Gerätebetriebs empfehlen wir den Anschluss an ein Leitungsrohr mit Durchmesser 150 mm (nicht mitgeliefert). Zahl der Rohrbögen und Länge der Leitung so weit wie möglich begrenzen. Wenn die Abzugshaube in Abluftversion betrieben wird, muss gleichzeitig für eine ausreichende Frischluftzufuhr gesorgt werden, um zu vermeiden, dass der Luftdruck im Raum zu stark absinkt.

Abb. 7

b_255

Abb. 9

Abb. 8

Abb. 10

Page 72

• Umluftversion

- Montieren Sie das Metallgitter, indem Sie es mit 2

- Nun kann das Gerät an die Stromversorgung

2 / INSTALLATION DES GERÄTS

Schrauben im Inneren der Haube (Abb.11). angeschlossen werden.

Abb. 11

b_255

Page 73

3 / VERWENDUNG DES GERÄTS

• BESCHREIBUNG DER BEDIENELEMENTE

A) LICHTER an- und ausschalten.

1) Betreibt den Motor mit Geschwindigkeit 1 (Symbol leuchtet auf). Drücken Sie das Symbol etwa 2 Sekunden lang und der Motor wird abgeschaltet.

2) Betreibt den Motor mit Geschwindigkeit 2 (Symbol leuchtet auf). Keine weiteren Symbole leuchten auf.

3) Betreibt den Motor mit Geschwindigkeit 3 (Symbol leuchtet auf). Keine weiteren Symbole leuchten auf.

4) Betreibt den Motor mit Geschwindigkeit 4 (Symbol leuchtet auf). Keine weiteren Symbole leuchten auf.

B) TIMER einschalten (Symbol leuchtet auf). Bei eingeschaltetem Timer (5 Minuten) schaltet sich der Motor

automatisch nach 5 Minuten ab.

C) FILTERALARM. Nach 30h Laufzeit leuchtet das Symbol auf. Der/die Fettfilter müssen gereinigt werden. Nach 120h Laufzeit blinkt das Symbol. Der/die Fettfilter müssen gereinigt und der Kohlefilter gewechselt

werden. Drücken Sie auf das leuchtende (oder blinkende) Symbol, um die Stundenstellung wieder auf null zu stellen.

Abb.12

Tipp

Dieses Installations- und Gebrauchshandbuch gilt für mehrere Modelle. Es kann vorkommen, dass Ihr Gerät sich in einigen Details und Ausrüstungselementen von der Beschreibung unterscheidet.

b_255

Page 74

4 / PFLEGE UND REINIGUNG DES GERÄTS

Achtung

Das Gerät vor der Inangriffnahme von Wartungs- und Reinigungsmaßnahmen vom Netz trennen. Die regelmäßige Wartung Ihres Geräts stellt eine Garantie für einwandfreien Betrieb, gute Leistung und lange Lebensdauer dar.

Achtung

Mangelnde Einhaltung der Anweisungen für die Reinigung von Gerät und Filtern kann Brände verursachen. Die sorgfältige Beachtung der Wartungsvorschriften ist daher von größter Bedeutung.

• REINIGUNG DES FETTFILTERS

Besondere Pflege benötigt der Fettfilter, der je nach Gebrauch regelmäßig gereinigt werden muss. Häufigkeit der Reinigungsintervalle:

Der Fettfilter muss circa alle 30 Betriebsstunden gereinigt werden (wenn das Ikon “C” der Steuertafel leuchtet oder blinkt). Nachdem der saubere Filter wieder angebracht wurde, drücken Sie auf das Ikon “C” während es leuchtet (oder während es blinkt), um die Stundenzählung wieder zu aktivieren.

Filter mit normalem Haushaltsreiniger reinigen, mit klarem Wasser gründlich spülen und anschließend trocknen. Die Reinigung kann auch im Geschirrspüler ausgeführt werden, wobei darauf zu achten ist, dass der Filter nicht mit schmutzigen Tellern oder Silberbesteck in Berührung kommt.

• Demontage des Fettfilters (Abb.13)

Vorderwand ergreifen und unteren Teil bis zum Anschlag nach außen drehen (Fig.5); Vorsichtig bis zur Arretierung loslassen. Drücken Sie hierzu auf die Klammer und drehen Sie den Filter nach außen.

• AUSTAUSCH DES KOHLEFILTERS

Bei Gebrauch des Geräts in der Umluftversion muss der Kohlefilter je nach Gebrauch regelmäßig ausgetauscht werden.

Häufigkeit des Filteraustauschs: Der Kohlefilter muss circa alle 120 Betriebsstun-den ausgetauscht werden (wenn das Ikon “C” der Steuertafel leuchtet oder blinkt). Nachdem der saubere Filter wieder angebracht wurde, drücken Sie auf das Ikon “C” während es leuchtet (oder während es blinkt), um die Stunden-zählung wieder zu aktivieren.

Abb.13

b_255

Page 75

4 / PFLEGE UND REINIGUNG DES GERÄTS

• Austausch des Kohlefilters (Abb.14)

Vorderwand ergreifen und unteren Teil bis zum Anschlag nach außen drehen (Fig.5); Vorsichtig bis zur Arretierung loslassen. Fettfilter entfernen; drücken Sie hierzu auf die Klammer und drehen Sie den Filter nach außen (Abb.13). Entfernen Sie die Kohlefilter mit Drehbewe gungen im Uhrzeigersinn (Abb.14).

Kohlefilter Bezug-Nr. AH4010E1

• REINIGUNG UND WARTUNG DER

AUSSENFLÄCHE

Zur Reinigung der Außenfläche der Haube nur Wasser und Neutralreiniger, keinesfalls jedoch Scheuermittel oder Scheuerschwämme verwenden.

Auf dem Edelstahl-Paneel zur Abdeckung des Fettfilters kann sich Kondenswasser bilden. Regelmäßig reinigen.

• AUSTAUSCH DER LAMPE

Achtung Vor eventuellen Eingriffen ist die Haube durch Herausziehen des Netzsteckers oder Betätigen des Schalters auszuschalten.

Zum Austausch der Halogenlampen ist der Deckel durch Drücken auf die entsprechenden Schlitze zu öffnen (Fig.15). Durch Lampen desselben Typs ersetzen.

ACHTUNG: Neue Lampe keinesfalls mit bloßen Händen anfassen.

Abb.14

Abb.15

b_255

Page 76

4 / PFLEGE UND REINIGUNG DES GERÄTSDE

Achtung

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigen des Überlastschalters.

• PFLEGE DES GERÄTS

PFLEGE... WIE VORGEHEN

Niemals Metallkratzer, Scheuermittel oder zu harte

Gehäuse und Zubehör

Fettfilter

Kohlefilter

Bürste benutzen.

Dieses Filter bindet Fettdämpfe und Staubpartikel. Es ist ein wich tiges Element zur Sicher-stellung eines wichtigen Teils der Wirksamkeit der Dunstabzugs-haube. Bei hartnäckigen Flecken eine nicht scheuernde Creme an-wenden und dann mit klarem Wasser abspülen.

Dieser Filter nimmt Gerüche auf und muss - je nach Gebrauch mindestens jedoch alle sechs Monate ausgetauscht werden. Diese Filter im Fachgeschäft kaufen (dabei den Code angeben, der auf dem Schildchen im Innern der Haube steht) und das Datum des Austauschs notieren.

ZU VERWENDENDE PRODUKTE/

ZUBEHÖR

Für die Reinigung von Gehäuse und Leuchtblende ausschließlich handelsübliche in Wasser gelöste Reinigungsmittel, und dann mit klarem Wasser abspülen und mit einem weichen Lappen trocknen.

Mit einem handelsüblichen Haushaltsprodukt, dann reichlich abspülen und trocknen. Diese Reinigung kann im Geschirrspüler in vertikaler Position erfolgen (Nicht mit

schmutzigem Geschirr oder mit Silberbesteck in Berührung bringen).

Wir empfehlen Ihnen für die Erhaltung Ihres Gerätes die Clearit Pflegeprodukte.

Die Erfahrung der Profis im Dienste der Privatpersonen

Clearit bietet Ihnen professionelle Produkte und geeignete Lösungen für die tägliche Pflege Ihrer Haushaltsgeräte und Küche an. Sie finden sie bei Ihrem gewohnten Händler zusammen mit einem ganzen Produktfächer mit Zubehör

und Verbrauchsstoffen.

b_255

Page 77

5 / BETRIEBSSTÖRUNGEN

ANZEICHEN BEHEBUNG

Die Abzugshaube funktioniert nicht ...

Die Leistung der Abzugshaube ist mangelhaft ...

Dabei überprüfen, dass:

• Es liegt kein Stromausfall vor.

• Es wurde eine Geschwindigkeit gewählt.

Dabei überprüfen, dass:

• Die gewählte Motorgeschwindigkeit reicht für die anfallende Menge an Rauch und Dämpfen aus.

• Die Küche ist ausreichend belüftet, um eine Luftansaugöffnung zuzulassen.

• Der Kohlefilter ist verbraucht (Haube in Umluftversion).

b_255

Die Haube ist im Laufe des normalen Betriebs von selbst ausgegangen.

Dabei überprüfen, dass:

• Es liegt kein Stromausfall vor.

• Der allpolige Schalter ist nicht gesprungen.

Page 78

6 /ALLGEMEINE GARANTIEBESTIMMUNGEN

• Wir beheben unentgeltlich nach Maßgabe folgender Bedingungen Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler beruhen, sofern diese Mängel uns unverzüglich nach Feststellung und innerhalb 24 Monate (bei gewerblicher Nutzung oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten) nach Lieferung an den Erstendabnehmer gemeldet wurden. Bei Mängel, die sich innerhalb von 6 Monaten ab Lieferung zeigen, wird ein Material- bzw. Herstellfehler vermutet.

• Teile, die einer betriebsbedingten Abnutzung unterliegen, sind ebenso von der Garantie ausgeschlossen wie leicht zerbrechliche Teile. Geringfügige Sollabweichungen in der Beschaffenheit des Gerätes, die für die Wert- und Gebrauchstauglichkeit unerheblich sind oder Schäden aus mischen, elektrochemischen Einwirkungen von Wasser , anormale Umwelt-und sachfremde Betriebsbedingungen oder sonstige Einwirkungen/Berührungen von ungeeigneten Stoffen lösen keine Garantiepflicht aus. Nicht unter die Garantiepflicht fallen Schäden und Mängel, die durch eine nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oderNichtbeachtung von Bedienungs- und Montagehinweisen zurückzuführen sind. Das Fehlen, die Veränderung oder Beschädigung des Typenschildes, Reparaturversuche oder Eingriffe seitens eines nicht autorisierten Kundendienstes oder nicht autorisierten Personen, sowie der Einbau von nicht Originalen Ersatz-, Zubehör- und Ergänzungsteilen, durch die, ein Defekt verursacht wurde, führen ebenfalls zu einem Verlust der Garantie.

• Mangelhafte Teile werden nach unserer Wahl unentgeltlich ersetzt oder Instand gesetzt. Ersetzte Teile gehen in unser Eigentum über. Instandsetzungen vor Ort können nur für stationär betriebene Geräte verlangt werden. Geräte, die zumutbar transportiert werden können und für die Garantieleistungen unter Bezugnahme dieser Garantie beansprucht wird, sind der nächstgelegenen Kundendienststelle zu übergeben oder einzusenden. Der Kaufbeleg mit Kauf oder Lieferdatum ist für die Inanspruchnahme dieser Garantie vorzulegen.

• Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsrechnung für die bisherige Nutzungszeit vor.

• Garantieleistungen setzen keine neue Garantiefrist in Lauf, noch bewirken sie eine Verlängerung der Garantie. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das komplette Gerät.

• Weitergehende Ansprüche, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden sind ausgeschlossen, sofern eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gewährleistungspflicht des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer bleibt von diesen Garantiebedingungen unberührt.

ANSCHRIFTEN

De Dietrich

Frankfurter Str. 168 D-63263 Neu-Isenburg Fax. 06102-372674 mailto: dedietrich@fagor-hausgeraete.de

Servicepartner in Deutschland Servicetelefon:

0800/3246726

Ersatzteilbestellungen:

01805/324673

Servicepartner in Österreich:

SEISER-SERVICE GmbH, Am Heumarkt 9 A-1030 Wien, Servicetel.: 01/7131250

b_255

Page 79

b_255

Page 80

04307803

DE DIETRICH DHD791GB User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
