Fence Post
CENTERING
LINES

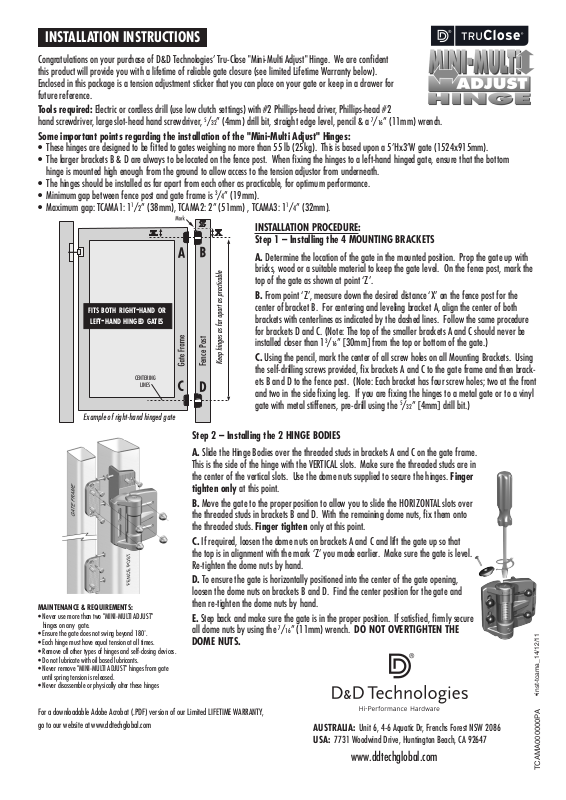

INSTALLATION INSTRUCTIONS
Congratulations on your purchase of D&D Technologies’ Tru-Close "Mini-Multi Adjust" Hinge. We are condent
this product will provide you with a lifetime of reliable gate closure (see limited Lifetime Warranty below).
Enclosed in this package is a tension adjustment sticker that you can place on your gate or keep in a drawer for
future reference.
Tools required: Electric or cordless drill (use low clutch settings) with #2 Phillips-head driver, Phillips-head #2
hand screwdriver, large slot-head hand screwdriver, 5/32” (4mm) drill bit, straight edge level, pencil & a 7/16” (11mm) wrench.
Some important points regarding the installation of the "Mini-Multi Adjust" Hinges:
• These hinges are designed to be tted to gates weighing no more than 55 lb (25kg). This is based upon a 5’Hx3’W gate (1524x915mm).
• The larger brackets B & D are always to be located on the fence post. When xing the hinges to a left-hand hinged gate, ensure that the bottom
hinge is mounted high enough from the ground to allow access to the tension adjustor from underneath.
• The hinges should be installed as far apart from each other as practicable, for optimum performance.
• Minimum gap between fence post and gate frame is 3/4” (19mm).
• Maximum gap: TCAMA1: 11/2” (38mm), TCAMA2: 2” (51mm) , TCAMA3: 11/4” (32mm).
INSTALLATION PROCEDURE:
Step 1 – Installing the 4 MOUNTING BRACKETS
A. Determine the location of the gate in the mounted position. Prop the gate up with
bricks, wood or a suitable material to keep the gate level. On the fence post, mark the
top of the gate as shown at point ‘Z’.
B. From point ‘Z’, measure down the desired distance ‘X’ on the fence post for the
fits both right-hand or
left-hand hinged gates
Example of right-hand hinged gate
center of bracket B. For centering and leveling bracket A, align the center of both
brackets with centerlines as indicated by the dashed lines. Follow the same procedure
for brackets D and C. (Note: The top of the smaller brackets A and C should never be
installed closer than 13/16” [30mm] from the top or bottom of the gate.)
C. Using the pencil, mark the center of all screw holes on all Mounting Brackets. Using
the self-drilling screws provided, x brackets A and C to the gate frame and then brackets B and D to the fence post. (Note: Each bracket has four screw holes; two at the front
and two in the side xing leg. If you are xing the hinges to a metal gate or to a vinyl
gate with metal stiffeners, pre-drill using the 5/32” [4mm] drill bit.)
MAINTENANCE & REQUIREMENTS:
• Never use more than two "MINI-MULTI ADJUST"
hinges on any gate.
• Ensure the gate does not swing beyond 180˚.
• Each hinge must have equal tension at all times.
• Remove all other types of hinges and self-closing devices.
• Do not lubricate with oil based lubricants.
• Never remove "MINI-MULTI ADJUST" hinges from gate
until spring tension is released.
• Never disassemble or physically alter these hinges
Step 2 – Installing the 2 HINGE BODIES
A. Slide the Hinge Bodies over the threaded studs in brackets A and C on the gate frame.
This is the side of the hinge with the VERTICAL slots. Make sure the threaded studs are in
the center of the vertical slots. Use the dome nuts supplied to secure the hinges. Finger
tighten only at this point.
B. Move the gate to the proper position to allow you to slide the HORIZONTAL slots over
the threaded studs in brackets B and D. With the remaining dome nuts, x them onto
the threaded studs. Finger tighten only at this point.
C. If required, loosen the dome nuts on brackets A and C and lift the gate up so that
the top is in alignment with the mark ‘Z’ you made earlier. Make sure the gate is level.
Re-tighten the dome nuts by hand.
D. To ensure the gate is horizontally positioned into the center of the gate opening,
loosen the dome nuts on brackets B and D. Find the center position for the gate and
then re-tighten the dome nuts by hand.
E. Step back and make sure the gate is in the proper position. If satised, rmly secure
all dome nuts by using the 7/16” (11mm) wrench. DO NOT OVERTIGHTEN THE
DOME NUTS.
•inst-tcama_14/12/11
For a downloadable Adobe Acrobat (.PDF) version of our Limited LIFETIME WARRANTY,
go to our website at www.ddtechglobal.com
AUSTRALIA: Unit 6, 4-6 Aquatic Dr, Frenchs Forest NSW 2086
USA: 7731 Woodwind Drive, Huntington Beach, CA 92647
www.ddtechglobal.com
TCAMA000000PA
Poste de la cerca
Líneas centrales
Marcar
Marco de la puerta
Mantener las bisagras lo suficientemente alejadas entre sí como sea posible
INSTRUCCIONES PARA LA INSTALACIÓN
Le felicitamos por la compra de Tru-Close "Mini-Multi Adjust" Hinge (bisagra) de D&D Technologies. Estamos seguros de que este
producto le ofrecerá una operación conable de su sistema de cierre de puerta durante toda la vida (ver la Garantía limitada de
uso abajo descrita). Adjunto a este paquete encontrará una calcomanía de ajuste de tensión que podrá colocar sobre su puerta o
guardar en un cajón para referencia futura.
Herramientas necesarias: Taladro eléctrico o inalámbrico (usar embrague bajo) con mecha de taladro #2 Phillips, destornillador manual con mecha Phillips #2,
destornillador manual con cabeza de ranura grande, mecha para taladro 5/32” (4mm), nivel de borde recto, lápiz y llave de 7/16” (11mm).
Algunos puntos importantes sobre la instalación de las bisagras "Mini-Multi Adjust":
• Estas bisagras están diseñadas para que encajen en puertas con un peso menor de 55 lb (25kg). Esto se basa en una puerta de 5’Ax3’A (1524x915mm).
• Los soportes más grandes B & D siempre deberán estar ubicados en el poste de la cerca. Cuando se jan las bisagras a una puerta de bisagras de mano izquierda,
asegurarse de que la bisagra de la base se encuentre montada con la altura suciente desde el piso como para permitir el acceso al ajustador de tensión desde la
parte inferior.
• Las bisagras deberán instalarse lo sucientemente alejadas entre sí como sea posible para lograr un funcionamiento óptimo.
• El espacio mínimo entre el poste de la cerca y el marco de la puerta es de 3/4” (19mm).
• Espacio máximo: TCAMA1: 11/2” (38mm), TCAMA2: 2” (51mm) , TCAMA3: 11/4” (32mm).
PROCEDIMIENTOS PARA LA INSTALACIÓN:
Paso 1 – Instalación de los 4 SOPORTES DE MONTAJE
A. Determinar la ubicación de la puerta en posición montada. Sostener la puerta hacia arriba con ladrillos,
madera o un material apropiado para mantenerla nivelada. En el poste de la cerca marcar la parte superior
de la puerta, como se ilustra en el punto ‘Z’.
Para puertas con bisagra de
mano derecha o izquierda
B. Desde el punto ‘Z’ medir hacia abajo la distancia deseada ‘X’ en el poste de la cerca para el centro del
soporte B. Para centrar y nivelar el soporte A, alinear el centro de ambos soportes con líneas centrales
como se indica con las líneas entrecortadas. Seguir el mismo procedimiento para los soportes D y C.
(Observación: La parte superior de los soportes más pequeños A y C nunca deberán ser instalados más
cerca que 13/16” [30mm] desde la parte superior o la base de la puerta.)
C. Usando un lápiz, marcar el centro de todos los agujeros de los tornillos en todos los soportes de montaje.
Usando los tornillos autoroscantes suministrados, jar los soportes A y C al marco de la puerta y luego los
soportes B y D al poste de la cerca. (Observación: Cada soporte tiene cuatro agujeros; dos en el frente y dos
en la pata lateral de jación. Si usted está jando las bisagras a la puerta de metal o vinílico con tensores
de metal, pre-perforar usando la mecha de 5/32” [4mm].)
Ejemplo de una puerta con bisagras de
mano derecha
Paso 2 – Instalación de las 2 CAJAS DE BISAGRAS
A. Deslizar las cajas de bisagras por encima de los pernos a rosca en los soportes A y C en el marco de la puera. Este es
el lado de la bisagra con las ranuras VERTICALES. Asegurarse de que los pernos a rosca se encuentren en el centro de las
ranuras verticales. Usar las tuercas placa campana suministradas para ajustar las bisagras. Ajustar con los dedos únicamente
en este punto.
B. Mover la puerta en su posición correcta de manera que usted pueda deslizar las ranuras HORIZONTALES por encima de
los pernos a rosca en los soportes B y D. Con el resto de las tuercas placa campana, jarlos en los pernos a rosca. Ajustar
con los dedos únicamente en este punto.
C. Si se lo requiere, aojar las tuercas placa campana en los soportes A y C y levantar la puerta de manera que la parte
superior se encuentre alineada con la marca ‘Z’ que hizo anteriormente. Asegurarse de que la puerta se encuentre a nivel.
Volver a ajustar las tuercas placa campana manualmente.
D. Para asegurarse de que la puerta se encuentre en posición horizontal en el centro de la abertura de la puerta, aojar las
tuercas placa campana en los soportes B y D. Encontrar la posición en el centro para la puerta y volver a ajustar manualmente las tuercas placa campana.
E. Hacer un paso atrás y asegurarse de que la puerta se encuentre en la posición correcta. Si se encuentra satisfecho, ajustar
rmemente todas las tuercas placa campana usando una llave de 7/16” (11mm). NO SOBREAJUSTAR LAS TUERCAS PLACA
CAMPANA.
MANTENIMIENTO Y REQUISITOS:
• No usar nunca más de dos bisagras "MINI-MULTI ADJUST" en ninguna puerta.
• Asegurarse de que la puerta no se balancee sobrepasando los 180˚.
• Cada bisagra deberá tener la misma tensión en todo momento.
• Retirar todos los otros tipos de bisagras y los aparatos de autocierre.
• No lubricar con lubricantes a base de aceite.
• No retirar nunca las bisagras "MINI-MULTI ADJUST" de la puerta hasta que se
suelte la tensión de los resortes.
• Nunca se deben desarmar ni cambiar físicamente estas bisagras.
Para un version de nuestra garantia limitada de por vida descargable en Adobe
Acrobat (.pdf), vaya a nuestro sitio Web en www.ddtechglobal.com
AUSTRALIA: Unit 6, 4-6 Aquatic Dr, Frenchs Forest NSW 2086
USA: 7731 Woodwind Drive, Huntington Beach, CA 92647
www.ddtechglobal.com
•inst-tcama_14/12/11
TCAMA000000PA
