dB Technologies Sigma Series, Sigma S115, Sigma S215, Sigma S118 User Manual

A.E.B. INDUSTRIALE s.r.l.

Via Brodolini, 8 - 40056 Crespellano (Bo) - ITALIA Tel. + 39 051 969870 - Fax. + 39 051 969725 Internet: www.dbtechnologies.com E-mail: info@dbtechnologies-aeb.com

Made in China

COD. 420120199 rev.2

series

PROFESSIONAL ACTIVE SPEAKER

SIGMA

G2G2

MANUALE D’USO - Sezione 1

USER MANUAL - Section 1

BEDIENUNGSANLEITUNG - Abschnitt 1

CARACTERISTIQUES TECHNIQUES - Section 1

ItalianoItalianoItaliano

Manuale d’usoManuale d’uso

ItalianoItalianoItaliano

Manuale d’usoManuale d’uso

DESCRIZIONE

La serie SIGMA è una linea di diffusori attivi con multiamplificazione digitale composta da due diffusori ed un subwoofer. Sigma S115, speaker 15" e driver da 1,4", Sigma S215, doppio 15" e driver da 1,4" e Sigma S118 subwoofer con woofer da 18".

I diffusori della serie SIGMA sono realizzati con tecnologia ibrida H.E.T. (Hybrid Enclosure Technology), sviluppata nei laboratori dB Technologies. I box infatti sono realizzati in legno multistrato leggero rivestito in PVC, con cornici di protezione superiore e inferiore in polipropilene.

Tutti i diffusori della serie SIGMA utilizzano amplificatori digitali DIGIPRO G2 di ultima generazione, alimentatori in tecnologia switching SMPS (Switched-Mode Power Supplies) e possono erogare potenze di 1000W e 1400W per soddisfare qualsiasi tipo di applicazione.

Questi amplificatori, ad alta efficienza, permettono di ottenere elevate potenze con un peso ridotto. Grazie alla bassa potenza dissipata il raffreddamento del modulo amplificatore avviene in modo statico, evitando l’uso di ventole.

Il preamplificatore digitale con DSP (Digital Signal Processor) gestisce l’incrocio audio tra i componenti acustici, la risposta in frequenza, il limiter, e l'allineamento acustico tra i componenti audio.

Nei diffusori S115 e S215, un selettore, sul pannello comandi, permette la scelta tra due diverse equalizzazioni, “FLAT” e “BOOST“ per garantire alta versatilità nelle diverse tipologie di utilizzo.

Nel subwoofer S118, un selettore, sul pannello comandi, permette la scelta tra due diversi tagli di frequenza di incrocio acustico: “80Hz” e “100Hz“ .

SIGMA S115

Il diffusore attivo S115 è equipaggiato con un bi-amplificatore

DIGIPRO G2 in grado di erogare una potenza di 1000W. S115 è un diffusore a due vie, con woofer da 15” (voice coil 3”)

e compression driver al titanio da 1,4” (voice coil 2.84”) montato su una tromba ruotabile in alluminio con dispersione 60°x40°. Il diffusore viene fornito con la tromba orientata a 60° in senso orizzontale.

Il diffusore è costruito in legno multistrato con spessore 15mm ricoperto in PVC con cornici di protezione superiore e inferiore in polipropilene; le due maniglie poste sui fianchi del diffusore, ne facilitano il trasporto.

Nella parte inferiore del box oltre ad un supporto piantana standard (D36mm) in alluminio, è presente un piede a scomparsa regolabile per l’inclinazione del diffusore fino ad un massimo di 7° in appoggio. Questo permette di direzionare l’angolo di irradiazione sonora senza l’utilizzo di ulteriori supporti.

Il phase plug montato davanti al cono superiore evita le sovrapposizioni di fase verticali che normalmente si verificano in questo tipo di configurazione e garantisce un corretto incrocio acustico con il driver.

Il diffusore è costruito in legno multistrato con spessore 15mm ricoperto in PVC con cornici di protezione superiore e inferiore in polipropilene; le quattro maniglie poste sui fianchi del diffusore, ne facilitano il trasporto.

Nella parte inferiore è presente un piede a scomparsa regolabile per l’inclinazione del diffusore fino ad un massimo di 7° in appoggio. Questo permette di direzionare l’angolo di irradiazione sonora senza l’utilizzo di ulteriori supporti.

SIGMA S115 - SIGMA S215

COMANDI E FUNZIONI (fare riferimento a pag. 29)

1) CONNETTORE “BALANCED INPUT”

Questo connettore può essere utilizzato come ingressi bilanciato per il collegamento

di microfoni o di sorgenti audio a livello linea (0dB) (es. Mixer, preamplificatore, lettore CD, strumento musicale, ...)

2) CONNETTORI “LINK” - “INPUT- LINK”

Questo connettore è collegato in parallelo all’igresso (1) e può essere util i zzto

per riinviare il segnale audio ad altri diffusori amplificati, registratori o amplificatori supplementari.

3) INDICATORE LUMINOSO “LIMITER”

Questo indicatore s’illumina di colore rosso per indicare l'intervento del circuito limitatore interno, il quale evita la distorsione dell'amplificatore e protegge gli altoparlanti da sovraccarichi.

4) INDICATORE LUMINOSO “SIGNAL”

Questo indicatore s'illumina di colore verde per indicare la presenza del segnale audio (ad un livello medio di -20dBu).

5) INDICATORE LUMINOSO “READY”

Questo indicatore s'illumina di colore verde per indicare il corretto funzionamento del diffusore.

6) CONTROLLO SENSIBILITA’ INGRESSO “VOLUME”

Questo controllo regola la quantità di segnale in ingresso all’amplificatore. Tale controllo non influisce sul livello dell’uscita “LINK” - “INPUT - LINK”

7) SELETTORE “EQ”

Questo interruttore a due posizioni, permette la selezione tra due diverse equalizzazioni. La posizione “FLAT ” permette di avere una risposta lineare del diffusore perfetta per l’utilizzo in situazioni “live”. La posizione “BOOST” enfatizza le basse frequenze moderando le medie favorendo la riproduzione sonora di brani registrati.

8) SELETTORE SENSIBILITA’ “INPUT SENS”

Posizionare il selettore in LINE per l’utilizzo di una sorgente a livello linea (0dBu) o MIC per l’utilizzo di un microfono.

9) PORTA FUSIBILE “FUSE”

Alloggio per fusibile di protezione di rete. Le specifiche del fusibile sono riportate sui dati di targa dell’apparato. In caso di guasto sostituirlo con uno del medesimo tipo e valore indicati.

10) PRESA DI ALIMENTAZIONE “MAINS INPUT”

Consente la connessione del cavo di alimentazione e svolge la funzione di

interruttore di rete .

Il connettore utilizzato per il collegamento alla rete è un POWER CON® (blu).

Nel normale funzionamento il led (READY) è acceso fisso.

SIGMA S215

Il diffusore attivo S215 è equipaggiato con un bi-amplificatore

DIGIPRO G2 in grado di erogare una potenza di 1400W. S215 è un diffusore in tipologia quasi 3 way, con due woofer

ceramici 15” (voice coil 3”), dei quali il superiore è caricato con phase-plug, e un compression driver al titanio da 1,4” (voice coil 2.84”) montato su una tromba ruotabile in alluminio con dispersione 60°x40°.

Il diffusore viene fornito con la tromba orientata a 60° in senso orizzontale.

ItalianoItalianoItaliano

Manuale d’usoManuale d’uso

ItalianoItalianoItaliano

Manuale d’usoManuale d’uso

11) PRESA DI ALIMENTAZIONE RILANCIO “MAINS LINK”

Consente di rilanciare l’alimentazione di rete. L’uscita è connessa in parallelo con l’ingresso (10) e può essere utilizzata per alimentare un altro diffusore amplificato. Il connettore utilizzato è un POWER CON® (grigio).

SIGMA S118

Il subwoofer S118 è equipaggiato con un bi-amplificatore

DIGIPRO G2 collegato a ponte, in grado di erogare una potenza di 1400W.

S118 è equipaggiato con un woofer da 18” con cestello in alluminio e voice coil 4” (100mm).

Nella parte superiore del box è presente un supporto piantana filettato (M20) in metallo.

SIGMA S118

COMANDI E FUNZIONI (fare riferimento a pag. 30)

1) CONNETTORE “BALANCED MAIN INPUT”

Questo connettore bilanciato è il collegamento di ingresso per segnali a livello linea (0dB) (es. Mixer, preamplificatore, lettore CD, strumento musicale, ...)

2) CONNETTORE “BALANCED OUTPUT”

Questo connettore viene utilizzato per inviare il segnale ad un altro subwoofer o ad un diffusore amplificato. Da questo connettore è possibile prelevare il segnale Full-Range o High Pass, agendo sul selettore “XOVER”-”FULL RANGE” (8)

3) INDICATORE LUMINOSO “LIMITER”

4) INDICATORE LUMINOSO “SIGNAL”

Questo indicatore s'illumina di colore verde per indicare la presenza del segnale audio (ad un livello medio di -20dB).

5) INDICATORE LUMINOSO “READY”

Questo indicatore s'illumina di colore verde per indicare il corretto funzionamento del diffusore.

6) CONTROLLO SENSIBILITA’ INGRESSO “ SUBWOOFER VOLUME”

Questo controllo regola la sensibilità del segnale in ingresso all’amplificatore. Tale controllo non influisce sul livello dell’uscita “Balanced output”

7) SELETTORE “X-OVER”

Questo interruttore permette di selezionare la frequenza di incrocio tra subwoofer e diffusore collegato all’uscita “Balanced Output” (2). E' possibile selezionare tra due frequenze di taglio 100Hz e 80Hz.

8) SELETTORE “XOVER”-”FULL RANGE” Questo interruttore permette di selezionare il segnale da rilanciare sull’uscita “BALANCED OUTPUT”. La posizione “X-OVER” permette l’invio del segnale di ingresso, tagliato alla frequenza di incrocio selezionata tramite il selettore (7) verso un diffusore amplificato. La posizione “FULL RANGE” permette l’invio dello stesso segnale di ingresso, verso un altro subwoofer.

9) PORTA FUSIBILE “FUSE”

Alloggio per fusibile di protezione di rete. Le specifiche del fusibile sono riportate sui dati di targa dell’apparato. In caso di guasto sostituirlo con uno del medesimo tipo e valore indicati.

10) PRESA DI ALIMENTAZIONE “MAINS INPUT”

Consente la connessione del cavo di alimentazione e svolge la funzione di

interruttore di rete .

Il connettore utilizzato per il collegamento alla rete è un POWER CON® (blu)

Nel normale funzionamento il led è acceso fisso.

11) PRESA DI ALIMENTAZIONE RILANCIO “MAINS LINK”

COLLEGAMENTI

Collegamento alla alimentazione di rete

Ogni diffusore attivo è provvisto del proprio cavo di alimentazione. Il collegamento avviene tramite un connettore modello Neutrik POWER CON® (blu) che permette di avere una facile e rapida connessione al diffusore oltre che a un ottimo sistema di bloccaggio.

Lo stesso connettore svolge la funzione di interrutore di rete. L’apparecchio dovrà essere collegato ad una rete di alimentazione che possa erogare la

massima potenza richiesta.

Rilancio alimentazione di rete

Sul retro del diffusore è presente un connettore Neutrik POWER CON® (grigio) per il rilancio di alimentazione di rete.

Questa presa ha lo scopo di rilanciare l’alimentazione ad un altro diffusore riducendo i collegamenti diretti alla rete. Gli assorbimenti massimi degli amplificatori sono riportati sul pannello dell’amplificatore. Il numero massimo dei diffusori collegati insieme, varia sia per gli assorbimenti massimi dei diffusori e sia dalla corrente massima della prima presa di alimentazione.

SIGMA S115 - SIGMA S215 - SIGMA S118

CARATTERISTICHE E PROTEZIONI

Visto l’utilizzo professionale di questi diffusori, i componenti sono protetti frontalmente da una lamiera forata con spessore 1,5 mm e foam interno.

Raffreddamento

Il controllo termico è gestito dal microprocessore interno, che grazie a due sensori controlla la temperatura dell’amplificatore e dell’alimentatore.Tale controllo agisce automaticamente sul volume generale.

In caso di surriscaldamento (> 80 gradi) il volume diminuisce in funzione dell’aumento della temperatura rendendo impercettibile la variazione.

Il corretto volume e tutte le funzioni verranno riprese automaticamente al raggiungimento delle normali temperature di esercizio.

Accensione

Gli amplificatori sono equipaggiati con un microprocessore per la gestione del DSP, l’interfaccia utente e il controllo dell’amplificatore.

La regolare accensione del diffusore è garantita da una procedura di inizializzazione; durante questa fase di test, i LED (”LIMITER”, “SIGNAL” E “READY”), posti sul modulo amplificatore, rimangono spenti per circa 2 sec. Al termine della procedura di avvio, sul modulo amplificatore solo il LED verde “READY” rimane acceso fisso.

Nel caso di un malfunzionamento grave del diffusore, sul modulo amplificatore il LED rosso “LIMITER” lampeggia. Il diffusore viene posto in stato “mute”.

Griglie frontali

ItalianoItalianoItaliano

Manuale d’usoManuale d’uso

ItalianoItalianoItaliano

Manuale d’usoManuale d’uso

ROTAZIONE TROMBA

Il diffusore permette di modificare l’angolo di copertura, tramite la rotazione della tromba. Il diffusore viene fornito dalla ditta costruttrice sempre con la tromba orientata

- svitare le viti di fissaggio della rete

- rimuovere la rete di protezione anteriore esercitando una leggera pressione su un lato e sollevarla dall’opposito incasso,

- svitare le otto viti di fissaggio della tromba,

- ruotare la tromba nella posizione desiderata (non estrarre mai il blocco tromba dal diffusore),

- rinvitare le viti di fissaggio della tromba,

- inserire nuovamente la rete negli appositi incassi laterali e rinvitare le viti della rete.

a 60° in

senso orizzontale Se si desidera modificare l’angolo di copertura della tromba è necessario (FIG.A pag.34):

(otto viti- quattro per lato nella S115 e S118; dodici

viti - sei per lato nella S215 ),

INSTALLAZIONE DEL DIFFUSORE

ATTENZIONE

Per prevenire incidenti, questi apparati devono essere fissati/assicurati al pavimento/pareti in accordo alle istruzioni di installazione fornite.

Prima dell’utilizzo dei diffusori prestare attenzione ad installarli in modo stabile e sicuro, posizionandoli su superfici piane e orizzontali in modo da evitare pericoli di ribaltamento e conseguenti danni a persone, animali e cose.

Nell’utilizzo all’aperto evitare luoghi esposti alle intemperie. Il diffusore viene fornito dalla ditta costruttrice predisposto per l’utilizzo :

- in appoggio (FIG. 1 pag.35)

- in appoggio sovrapposto (FIG. 2 pag.35)

- su supporto piantana solo SIGMA S115 (FIG.3 pag.36 ).

Per le configurazioni ammesse, fare riferimento alle figure 1, 2 e 3 (pag.35, 36).

ATTENZIONE

Non utilizzare mai le maniglie per appendere il diffusore!

CLASSIFICAZIONE EMI

In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti Elettromagnetici E3 o inferiori (E2, E1).

Indicazioni di guasto e protezioni

Il microprocessore è in grado di segnalare tre diversi tipi di guasti tramite diversi lampeggi del LED rosso “Limiter” prima dell’accensione del LED verde “Ready” I tre tipi di guasto sono:

1) ATTENZIONE: viene rilevato una errore o un malfunzionamento autoripristinante non grave e le prestazioni del diffusore non vengono limitate

2) LIMITAZIONE: viene rilevato un errore e vengono limitate le prestazioni del diffusore (il livello sonoro viene ridotto di 3dB). Questo stato influisce parzialmente sul funzionamento corretto del diffusore, ed è comunque necessario contattare il centro assistenza per risolvere il problema.

3) GUASTO: viene rilevato un malfunzionamento grave. Il diffusore viene posto nello stato di “mute”.

1 o 2 Attenzione 3 o 4 Limitazione Da 5 a 8 Guasto

Nel caso di guasto, il LED verde “Ready” rimane spento. Eseguire le seguenti verifiche:

- Controllare la corretta connessione alla rete d’alimentazione.

- Assicurarsi della corretta tensione d’alimentazione.

- Controllare che l’amplificatore non sia surriscaldato.

- Scollegare dalla rete di alimentazione il diffusore attendere qualche minuto e riprovare

Se questa segnalazione di errore rimane attiva contattare il centro assistenza autorizzato per risolvere il problema.

Lampeggi Indicazione

ATTENZIONE

Quando si sovrappongono due o più diffusori, è necessario che siano adeguatamente fissati o al pavimento o ad una struttura portante mediante dispositivi idonei (cinghie o corde), utilizzando le maniglie per il trasporto.

Avere cura di fissare entrambe le maniglie di ciascun diffusore e verificare la stabilità del sistema al termine dell’installazione, prima dell’utilizzo.

Assicurarsi inoltre che i dispositivi utilizzati per il fissaggio dei diffusori siano idonei e appropriati allo scopo.

ItalianoItalianoItaliano

Manuale d’usoManuale d’uso

EnglishEnglishEnglish

user manualuser manual

DESCRIPTION

The SIGMA series is an active speakers line, with digital multiamplification composed by two speakers and one subwoofer. Sigma S115, woofer 15” and 1,4” driver, Sigma S215, double woofer 15” and 1,4” driver, Sigma S118 subwoofer with 18” woofer.

SIGMA series speakers are realized with Hybrid Enclosure Technology (H.E.T.),

developed in the dB Technologies labs. The box in fact is made in light multilayer wood, coated in PVC with protection frames on top and bottom in polypropylene.

The speakers of SIGMA series use digital amplifiers DIGIPRO G2 of last generation,

power supplies featuring switching SMPS (Switched-Mode Power Supplies) technology which can delivering 1000W and 1400w to satisfy each kind of application.

These highly efficient amplifiers provide high power with limited weight. Thanks to the low power dissipated, the cooling of the amplifier module does not require a fan.

The digital preamplifier with DSP (Digital Signal Processor) controls the audio crossover of the acoustic components, the frequency response, the limiter, and the acoustic phase alignment.

In the S115 and S215 speakers, a selector placed on commands panel, enables to select one of two different equalizations, “FLAT” and “BOOST“, to guarantee high versatility for the different applications.

In the S118 subwoofer, selector placed on commands panel, enables to select between two acoustic crossover frequencies: “80Hz” and “100Hz“.

SIGMA S115

The S115 bi-amped active speaker is equipped with a

DIGIPRO G2 amplifier delivering 1000W . S115 is a two-way speaker, with woofer 15” (voice coil 3”) and

compression driver 1,4” (voice coil 2.84”) on a 60°x40° aluminium CD-horn.

The speaker’s horizontal directivity is 60° by default factory setting.

The speaker is made of 15mm light multilayer wood, coated in

PVC with protection frames on top and bottom in polypropylene; the two handles located on the sides of the

speaker enabling easy transportation.

In the bottom of the box there is a standard pole mount cup (D36mm) made of aluminium and a retractable adjustable foot (in height) to inclinate the tilt angle up to a max. of 7°. This allows to direct the sound radiation without using additional supports.

SIGMA S215

The S215 bi-amped active speaker is equipped with a

DIGIPRO G2 amplifier delivering 1400W . S215 is a quasi 3 way typology speaker, with two woofers 15”

(voice coil 3”) and compression driver 1,4” (voice coil 2.84”) on a 60°x40° aluminium CD-horn.

The speaker’s horizontal directivity is 60° by default factory setting.

The phase plug attached to the front of the upper woofer avoids the vertical phase modulation which usually take place in this type of configuration and ensures a precise horizontal coverage of the medium frequencies.

SIGMA S115 - SIGMA S215

DATI TEC ICIN

S11 S 15 S118

5 2

Siste a Attivo Biampliic to Attivo Bia plificatof a m

Atti om v

T polog a mp if catore Classe D ClasseD Classe D

i i a l i

Pot nza e o ata 1000W 14 0W0

1400We r g

Ris ost i frequenz 55-19000Hz ( / 3dB 190 0Hz (+/- dB)+ - )

49- 0 3

42- 00Hz (+ -3dB@1 0 z Xoverp a n a 1 / 0 H )

46-20000Hz ( 1 d ) 200 0Hz (-10dB) 00Hz over

- 0 B 42- 0

32- 1 Hz -10dB@1 X )1 0 (

Cro sover 1100Hz - 4dB/oct 1100 z - 24dB octs 2 H / S L mass m 136 B 13 dBd 9

134 dP i o B

Compone tn i 1x15” woofer- ” C 2x 5 woof r 3” VC 1x18” woofer - 4” V 3 V 1 ” e - C

1x1, ” com r s ion dr ver 1x1,4” compression driver - - 4 p e s i 2,8 ” C

2, 4 VC

4 V 8 ”

Dis ers o e

p i n 60°x40°

60 x40 - -° ° -

T o baruotabiler m Si Si - --

S nsi i ità ing e so (LINE)e b l r s -4 dBu / 3dB (M C LI E) -40dBu / - dBu (MI / INE) - d u

0 - u I / N 3 C L 3 B

Impedenz i gresso 2K2ohm/ 0 ohm (MIC/LINE) 2K o m/ 20Kohm (MIC/LNE) 20Kohm (LINE)a n 2 K 2 h I

Aliment zio ea n 110- 20V 50-60Hz 3 110-120V 50-60H 4A 1 0-1 0V 5 -60 z 4A

1 A z 1 2 0 H

220 240 50-60Hz 15A

22 -24 V 50-60H A 220-240V 5 - 0 z 2A- V , 0 0 z 2 0 6 H

Corre t di acce sio e

n e n n 21,6A

28 4A 29, A

, 2

F r a diffuso eo m r Tr pezio dale

Trapezoi a e Tra ezioidala i i d l p e

Col r dif uso eo e f r Nero

Nero Nero

Dimens oni WxHx )i ( D 509x765 5 3m 50 x 215x533mm 509x815x 3 mmx 3 m 9 1 5 3 P soe 33 Kg 50 Kg 38 Kg S pporto ian a au p t n 36mm ato

i feri re ---- M2 l to s per orel n o 0 a u i

Maniglie 2 1 per l to) 4 ( pe lato) 2 ( pe lato)( a 2 r 1 r

user manualuser manual

EnglishEnglishEnglish

user manualuser manual

The speaker is made of 15mm light multilayer wood, coated in

PVC with protection frames on top and bottom in polypropylene; the four handles located on the sides of the

speaker enabling easy transportation.

In the bottom of the box there is retractable adjustable foot (in height) to inclinate the tilt angle up to a max. of 7°.

This allows to direct the sound radiation without using additional supports.

COMMANDS AND FUNCTIONS (reference page 29)

1) “BALANCED INPUT” CONNECTOR

These balanced inputs can be used to connect balanced or unbalanced microphones or audio sources at line level (0dB) (eg. preamplifier, mixer, recorder, CD player, musical instrument, ...).

2) “LINK” - “INPUT-LINK” CONNECTORS

The balanced connector is connected in and can be used to send the audio signal to other amplified speakers, recorders or supplementary amplifiers.

3) “LIMITER” INDICATOR LIGHT

This indicator shows red to indicate that the internal limiter circuit has tripped. This prevents amplifier distortion and protects the speakers against overloads.

4) “SIGNAL” INDICATOR LIGHT

This indicator shows green to indicate the presence of the audio signal (at a medium level of -20dB).

parallel with input (1)

5) “READY” INDICATOR LIGHT

This indicator shows green to indicate the speaker normal operating conditions.

6) “VOLUME” INPUT SENSITIVITY CONTROL

This control adjusts the sensitivity of the signal amplifier input. This control does not affect the “LINK” - “INPUT - LINK” output level.

7) “EQ” SWITCH

This two-way switch allows to choose between two different equalizzations. The “FLAT” position allows linear response of the speaker, which is mainly suitable for the “live” application.

8) “INPUT SENS” SWITCH

Position the switch in LINE to use a line level source (0 dB) or MIC to use a microphone.

9) FUSE CARRIER “FUSE”

Mains protection fuse housing. The fuse specifications are found in the data plate of the apparatus. In case of failure to replace it with one of the same type and value specified.

10) "MAINS INPUT" POWER SOCKET

To connecting the power cable provided and performs the function of mains switch. The connector used for mains connection is a POWER CON® (blue) socket. In the normal operating the led (READY) is steady turned on.

11) “MAINS LINK” OUTPUT POWER SOCKET

To linking the mains power. The output is connected in parallel with input (10) and can be used to power another active speaker. The connector is a POWER CON® (grey) socket.

The “BOOST” position emphasizes low frequencies by limiting medium and favoring the recorded sound tracks reproduction.

SIGMA S118

The subwoofer S118 is equipped with bi-amplifier DIGIPRO G2 bridge connected, which delivering 1400W .

S115 is equipped with woofer 18”, with aluminium basket and voice coil 4” (100mm).

The speaker is made of 15mm light multilayer wood, coated in

PVC with protection frames on top and bottom in polypropylene; the two handles located on the sides of the

speaker enabling easy transportation.

In the top of the box there is a metal pole mount cup (M20).

SIGMA S118

5) “READY” INDICATOR LIGHT

This indicator shows green to indicate the speaker normal operating conditions.

6) “SUBWOOFER VOLUME” INPUT SENSITIVITY CONTROL

This control adjusts the sensitivity of the signal amplifier input.

This control does not affect the “BALANCED OUTPUT” output level.

7) “X-OVER” SWITCH

8) “XOVER”-“FULL RANGE” SWITCH

9) FUSE CARRIER “FUSE”

Mains protection fuse housing. The fuse specifications are found in the data plate of the apparatus. In case of failure to replace it with one of the same type and value specified.

10) "MAINS INPUT" POWER SOCKET

11) “MAINS LINK” OUTPUT POWER SOCKET

To linking the mains power. The output is connected in parallel with input (10) and

can be used to power another active speaker. The connector is a POWER CON® (grey) socket.

This switch enables to select the crossover frequency between subwoofer and

loudspeaker connected to the “Balanced Output” (2). It is possible to select either 100Hz and 80Hz as cutoff frequency.

This switch enables to select the signal to be redirected to the “BALANCED OUTPUT”. The position “X-OVER” enables to send the input signal, cut at the crossover frequency selected by means of the selector (7) to an amplified loudspeaker. The “FULL RANGE” position enables to send the same input signal to another subwoofer.

COMMANDS AND FUNCTIONS (reference page 30)

1) “BALANCED MAIN INPUT” CONNECTOR

These balanced inputs can be used to connect balanced or unbalanced microphones or audio sources at line level (0dB) (eg. preamplifier, mixer, recorder, CD player, musical instrument, ...).

2) “BALANCED OUTPUT” CONNECTORS

3) “LIMITER” INDICATOR LIGHT

This indicator shows red to indicate that the internal limiter circuit has tripped. This prevents amplifier distortion and protects the speakers against overloads.

4) “SIGNAL” INDICATOR LIGHT

This indicator shows green to indicate the presence of the audio signal (at a medium level of -20dB).

This connector is used to send the signal to another subwoofer or to an amplified loudspeaker. From this connector it is possible to pick up the Full-Range or High Pass signal, operating the selector “XOVER”-”FULL RANGE” (8).

user manualuser manual

EnglishEnglishEnglish

user manualuser manual

SIGMA S115 - SIGMA S215 - SIGMA S118

CONNECTIONS

Connecting to the mains supply

Each active speaker features its own power cable. Connection is done by a Neutrik POWER CON® (blue) model which permits easy and fast connection to the speaker as well as being an excellent locking system.

The same connector serves as a switch to turn ON and OFF the active loudspeaker by turning the connector to the left (OFF) or right (ON).

The active speaker must be connected to a power supply able to deliver the maximum required power.

Main power supply linking

On the rear of the speaker, a Neutrik POWER CON® connector (grey) offers linking the mains power supply.

This socket links the power supply to another speaker, thereby reducing the direct connections to the mains. Maximum amplifier input power is shown on the amplifier panel. The maximum number of speakers connected together varies of max input power and of the maximum allowed current of the first power socket.

CHARACTERISTICS AND PROTECTION

The speakers’s components in the box are protected metal steel grille covered by foam on backside.

Front Grille

1,5mm

Cooling

Thermal control is provided by the internal microprocessor which, by means of two sensors, controls the temperature of the amplifier and of the power supply, avoiding overheating by limiting the overall volume.

In case of overheating (> 80 degrees) the volume decreases proportionally to the temperature increase, making the change unnoticeable.

The correct volume and all the functions are automatically restored when standard operating temperatures are reached.

Switch on

The amplifiers are equipped with a microprocessor to control the DSP and the amplifier. The correct switch on of the amplifier is ensured by an initialization procedure; during this

test stage the LEDs ( LIMITER , SIGNAL AND READY ), located on the amplifier module, remain off for approx. 2 sec. At the end of the switch on procedure, on the amplifier module, the READY green LED only remains steadily on.

In case of severe failure of the speaker, on the amplifier module, the LIMITER red LED flashes. The speaker switches to “mute”.

Failure indications and safeties

The microprocessor is able to signal three different kinds of failure by flashing the “LIMTER” red LED on the amplifier panel before the lighting up of the “READY” green LED. The three types of failure are:

1) WARNING: a non severe error or auto-ripristinate malfunction is detected and the performance of the speaker is not limited

2) LIMITATION: an error is detected and the performance of the speaker is limited (the sound level is reduced by 3dB). This does not affect the operation of the speaker since it continues to operate. However, it is necessary to call the service centre to solve the issue.

3) FAILURE: a severe malfunction is detected. The speaker switches to “mute”.

“ ” “ ” “ ”

“ ”

Flashing Indication

1 or 2 Warning 3 or 4 Limitation from 5 to 8 Failure

In case of failure, the “READY” green LED remains off. Perform the checks listed below:

- Check if the speaker is properly connected to the power supply.

- Make sure that the power supply is of correct voltage.

- Check that the amplifier is not overheated.

- Disconnect the speaker from the mains power supply, wait for a few minutes and connect it again.

If this error signaling remains active contact the authorized service center to resolve the problem.

ROTATING HORN

When used horizontally, the loudspeaker allow to maintain the same coverage angle by featuring a rotating horn.

The speakers are always supplied by the manufacturer with the horn positioned horizontal at 60°by default.

If you wish to change the coverage angle(FIG.A page 34):

- unscrew the fixing screws of the grille (eight screws- four for each side in S115 and S118, twelve screws - six for each side in S215)

- remove the front protective grille by slightly pressing on one side and taking the

grille off the recessed slots

- unscrew the eight fixing screws of the horn

- rotate the horn in the desired position (the horn should never be removed from the driver!)

- tighten the fixing screws of the horn

- put the grille back in the recessed slots and tighten the screws of the grille.

user manualuser manual

EnglishEnglishEnglish

user manualuser manual

LOUDSPEAKER INSTALLATION

WARNING

To prevent accidents, these units must be fixed/secured to the floor/walls in

accordance with the installation instructions provided. Before using the speakers, take care to install them in a stable and safe way, positioning them on flat, horizontal surfaces, so as to avoid the danger of tipping over and consequent damages to people, animals and goods.

If you use the loudspeakers outdoors avoid places that are exposed to bad weather. The loudspeaker has the following mounting options:

- in support use (Fig. 1 page 35)

- ground stack (Fig. 1 page 35)

- on speaker stands Sigma S115 only (Fig.3 page 36).

For the allowed configurations, refer to figures 1, 2 and 3 (pag.35, 36).

WARNING

Never use the handles to hang the speaker!

EMI CLASSIFICATION

According to the standards EN 55103 this equipment is designed and suitable to operate in E3 (or lower E2, E1) Electromagnetic environments.

H IC P C F AT NTEC N AL S E I IC IO S

S 1 S 1 S 11 5 2 5 1 8

S st A ive i-A p A ve i-A Ac e Amy em ct B m cti B mp tiv Bi- p T pe a pli r Cl s Dy of m fie C ss C s la D las D as P we 1 14 14 Wo r 0 0 00W0 W 00 F q nc re on 55 190 Hz +/- 4 19 0Hz +/- B 4 1 3 @ 00Hz X verre ue y sp se - 00 ( 3dB) 9- 00 ( 3d ) 2- 00Hz (+/- dB 1 o )

46 200 Hz - dB 4 20 0Hz - dB) 3 110 ( 3d @ Hz r)- 00 ( 10 ) 2- 00 ( 10 2- Hz +/- B 100 Xove

Cr ovoss er 11 Hz dB ct 1 0Hz - 4d oc --00 - 24 /o 10 2 B/ t -- Sou es re ma SP 13 B 1 B 1 dBnd pr su ( x L) 3d 39d 34 C mp ne s 1 5” oo r - ”VC 2x ” of - 3 C 1x ” of - 4 Co o nt x1 w fe 3 15 wo er ” V 18 wo er ” V

1 ,4 om re on riv 1x 4” m s n ve ----x1 ” c p ssi d er 1, co pre sio dri r --- ,8 VC 4 C 2 4” 2,8 ”V

D pe io 6 0° 60 0° ----is rs n 0°x4 °x4 ---- R tat g h n Y Ye ---o in or es s - ----

I ut ns ivi -4 B -3d u IC/ NE -4 Bu 3d ( C/L E -3 u INnp se it ty 0d u/ B (M LI ) 0d /- Bu MI IN ) dB (L E) I e nc inp t 2 oh / Ko (MI LIN ) 2K hm/2 oh (MI /LI 0K m EK2 m 20 hm C/ E mp da e u 2o 0K m C NE) 2 oh (LIN )

P e u ly 1 -2 V 5 0 3 11 22 50 0H 4A 1 2 0 H 4Aow r s pp 10 20 0-6 Hz A 0- 0V -6 z 1 0-2 0V 5 -60 z

2 -2 V 5 0 1 22 24 V 50 0H 2 2 4 0 H 2A20 40 0-6 Hz ,5A 0- 0 -6 z A 2 0-2 0V 5 -60 z

I s ur nt 2 A 28 A 9nru h c re 1,6 ,4 2 ,2A H s s pe Tr e ida Tra ez a ra zo alou ing ha ap zo l p oid l T pe id

C ou B k Bl k laol r lac ac B ck D e io Wx xD 5 x7 x5 3m 50 12 5x 3 0 81 53 mmim ns n ( H ) 09 65 3 m 9x 1 53 mm 5 9x 5x 3 W igh 3 g 50 8e t 3K Kg 3 Kg P e m un u D m n tt si ---- ---- 2 n p s eol o t c p 36 m o bo om de --- M 0 o to id H d 2 e r s e 4 t p r si o e p si an le on pe id wo e de 2 n er de

WARNING

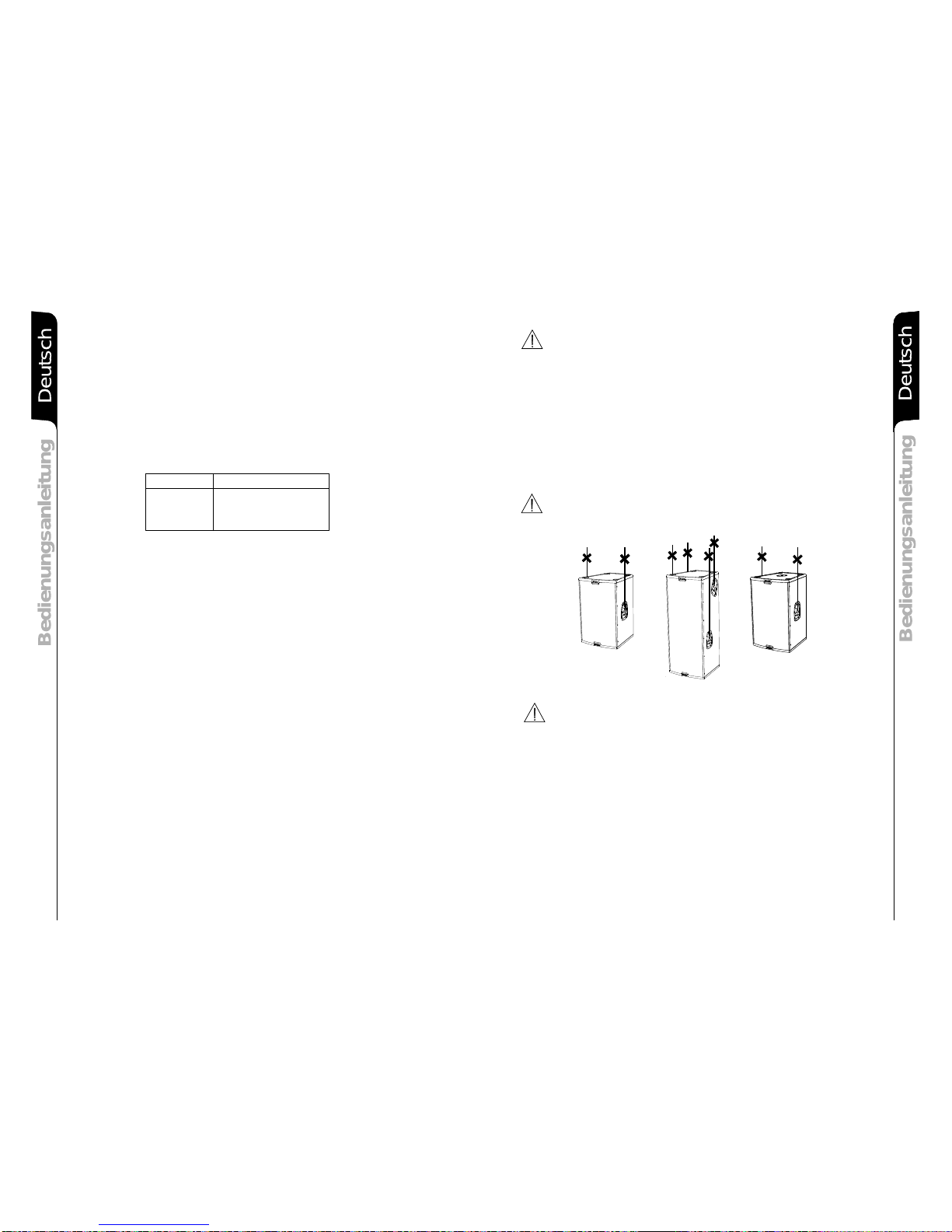

When you stack two or more speakers, they must be properly secured either to the floor or to a supporting structure by means of suitable devices (straps or ropes), using the handles for transport.

Take care to secure both handles of each speaker and verify the stability of the system at the end of the installation, before use.

Also make sure that the devices used for the securing of the speakers are suitable and appropriate for the purpose.

DeutschDeutschDeutsch

BedienungsanleitungBedienungsanleitung

DeutschDeutschDeutsch

BedienungsanleitungBedienungsanleitung

BESCHREIBUNG

SIGMA ist eine aktive Lautsprecherserie mit digitaler Mehrkanalverstärkung

doppelt

Die Lautsprecher der SIGMA Serie sind mit der Hybridtechnik H.E.T. (Hybrid Enclosure Technology) aufgebaut, die von dB Technologies entwickelt wurde. Die Gehäuse bestehen aus leichtem, mit PVC beschichtetem Mehrschichtholz mit oberem und unterem Schutzrahmen aus Polypropylen.

Alle SIGMA Lautsprecher verwenden digitale Verstärker DIGIPRO® G2 neuester Generation, Netzgeräte mit Schalttechnologie SMPS (Switched-Mode Power Supplies) und bieten jeweils 1000W und 1400W Leistung.

Diese Verstärker mit großer Leistungsfähigkeit ermöglichen es, bei niedrigem Gewicht hohe Ausgangsleistungen. Auf Grund der niedrigen Leistungsverluste erfolgt die Kühlung des Verstärkermoduls statisch, wodurch der Einsatz eines Lüfters vermieden wird.

Der digitale Vorverstärker mit DSP (Digital Signal Processor) trennt die Signalwege für

Woofer und Treiber, entzerrt Frequenzgang, steuert den Limiter und die Phasenlage. Bei den Lautsprechern S115 und S215 gestattet ein Wahlschalter am Bedienfeld die

Auswahl zwischen den zwei verschiedenen Equalizer-Funktionen “FLAT” und “BOOST“, wodurch hohe Vielseitigkeit bei unterschiedlichen Einsatzsituationen gegeben ist.

Ein Wahlschalter am Bedienfeld des Subwoofers S118 gestattet die Wahl zwischen zwei verschiedenen Trennfrequenzen: “80Hz” und “100Hz“.

SIGMA S115

Der aktive bi-amp Lautsprecher S115 ist mit einem DIGIPRO G2 Verstärker ausgestattet, der 1000W liefert.

Der S115 2-WegeLautsprecher mit einem 15“ Woofer (Voice coil 3”) und einem 1,4“ kompressions- Treiber (voice coil 2,84”), der auf einem Aluminium CD Horn mit eine Abstrahlwinkel von 60°x40° montiert ist ausgestattet.

Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem CD Horn ausgeliefert. Das Gehäsue ist aus 15mm starkem, mit PVC

beschichtetem Mehrschichtholz mit oberem und unterem Schutzrahmen aus Polypropylen gefertigt. Die beiden Griffe an den Seiten erleichtern den Transport.

An der Unt erseite de r Box is t neben der StandardStänderhalterung (D 36 mm) aus Aluminium ein verstellbarer Fuß vorgesehen, der das Neigen des Lautsprechers in einem Auflagewinkel von bis zu 7° gestattet. Dadurch kann der Abstrahlwinkel ohne weitere Halterungen ausgerichtet werden.

SIGMA S215

Der aktive bi-amp Lautsprecher S215 ist mit einem DIGIPRO G2 Verstärker ausgestattet, der 1400W liefert.

S215 ist ein Quasi 3-Wege- Lautsprecher, mit zwei 15“ Woofer

(Voice coil 3”) und einem 1,4“ kompressions- Treiber (voice coil 2,84”), der auf einem Aluminium CD Horn mit eine Abstrahlwinkel von 60°x40° montiert ist.

Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem CD Horn ausgeliefert.

, und besteht aus zwei Lautsprechern und einem Subwoofer. Sigma S115, 15”-Speaker und 1,4”-Driver, Sigma S215, 15”-Speaker und 1,4”-Driver, sowie Sigma S118 Subwoofer mit 18”Woofer.

BEDIENELEMENTE UND FUNKTIONEN (Siehe Seite 29)

EINGANGSBUCHSEN

Diese symmetrischen Eingänge können zum Anschließen von symmetrischen oder unsymmetrischen Mikrofonen oder Audioquellen mit Line-Pegel (0dB) (z.B. Vorverstärker, Mixer, Recorder, CD-Player, Musikinstrument usw.) verwendet werden.

AUSGANGSBUCHSE

Der Parallel zum Eingang (1) Anschluss kann dazu verwendet werden, das ankommende Audiosignal an andere Aktiv-Lautsprecher, Recorder oder zusätzliche Verstärker weiter zu leiten.

LED “LIMITER”

Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu signalisieren, welche die Verzerrung des Verstärkers verhindert und die Lautsprecher gegen Überlastung schützt.

LED “SIGNAL”

Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von 20dB).

1) “BALANCED INPUT”

2) “LINK” - “INPUT LINK”

SIGMA S115 - SIGMA S215

Der vor dem oberen Woofer montierte Phase Plug vermeidet die vertikalen Phasenüberlagerungen, die sich bei dieser Art von Konfiguration häufig einstellen, und gewährleistet eine korrekte akustische Übergabe an den Treiber.

Der Lautsprecher ist aus 15mm starkem, mit PVC beschichtetem Mehrschichtholz mit oberem und unterem Schutzrahmen aus Polypropylen. Die beiden Griffe an den Seiten erleichtern den Transport.

An der Unterseite der Box ein verstellbarer Fuß vorgesehen, der das Neigen des Lautsprechers in einem Auflagewinkel von bis zu 7° gestattet. Dadurch kann der Abstrahlwinkel ohne weitere Halterungen ausgerichtet werden.

5) LED “READY”

Diese LED leuchtet grün, wenn das Gerät an die richtige Netzspannung angeschlossen ist. Während des normalen Betriebs leuchtet die LED.

6) EMPFINDLICHKEITSREGLER EINGANG “VOLUME”

Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers. Diese Regelung beeinflusst nicht den Ausgangspegel “LINK” - “INPUT LINK”.

7) WAHLSCHALTER “EQ”

Dieser 2-fach-Schalter gestattet die Wahl zwischen zwei verschiedenen EqualizerFunktionen. Die Stellung “FLAT ” ermöglicht eine lineare Wiedergabe des Lautsprechers und ist daher perfekt für die Anwendung in Live-Situationen. Die Stellung “BOOST” hebt die niedrigen Frequenzen hervor und mäßigt die mittleren Frequenzen. Daher besonders für das Abspielen von Musik geeignet.

8) EMPFINDLICHKEITSWAHLSCHALTER "INPUT SENS”

Den Wahlschalter für den Anschluß einer Quelle mit Line-Pegel (0dB) auf LINE und für den Gebrauch eines Mikrofons auf MIC schalten.

9) "FUSE" SICHERUNGSHALTER

Integrierte Netzsicherung. Die Sicherung Spezifikationen sind in dem Typenschild des Gerätes gefunden. Im Falle eines Ersatzes bitte unbedingt mit gleicher Art und Wert ersetzen!

10) EINBAUBUCHSE “MAINS INPUT”

Für den Anschluss des beiliegenden Netzkabels. Für den Netzanschluss wird ein POWER CON® (blau) Stecker verwendet.

DeutschDeutschDeutsch

BedienungsanleitungBedienungsanleitung

DeutschDeutschDeutsch

BedienungsanleitungBedienungsanleitung

11) EINBAUBUCHSE FÜR DIE POWER-WEITERLEITUNG “MAINS LINK”

Er dient zum Durchschleifen der Netzspannung. Der Ausgang ist parallel an den Eingang (10) angeschlossen und kann zur Versorgung eines weiteren aktiven Lautsprechers verwendet werden. Der Steckverbinder ist ein POWER CON® (grau).

SIGMA S118

Der Subwoofer S118 ist mit einem Zweikanalverstärker DIGIPRO® G2 mit Brückenbetrieb, der eine Leistung von 1400W liefert ausgestattet.

Der S118 ist mit einem 18“-Woofer mit Aluminiumkorb und 4“ Voice Coil (100 mm) ausgestattet.

Der Lautsprecher ist aus 15mm starkem, mit PVC beschichtetem Mehrschichtholz mit oberem und unterem Schutzrahmen aus Polypropylen gefertigt. Die beiden Griffe an den Seiten erleichtern den Transport.

An der O b e r s e i t e d e r Box bef i n d e t s i ch ein Einschraubgewinde ( M20) aus Metall.

SIGMA S118

BEDIENELEMENTE UND FUNKTIONEN (Siehe Seite 30)

1) EINGANGSBUCHSEN

2) AUSGANGSBUCHSE “BALANCED OUTPUT”

Dieser Ausgang dient zum Senden des Signals an einen weiteren Subwoofer oder einen verstärkten Lautsprecher. An diesem Stecker kann das Full-Range oder High Pass-Signal anhand des Wahlschalters “XOVER”-”FULL RANGE” (8) abgegriffen werden.

3) LED “LIMITER”

Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu signalisieren, welche die Verzerrung des Verstärkers verhindert und die Lautsprecher gegen Überlastung schützt.

LED “SIGNAL”

Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von -20dB).

5) LED “READY”

Diese LED leuchtet grün, wenn das Gerät an die richtige Netzspannung angeschlossen ist. Während des normalen Betriebs leuchtet die LED.

6) EMPFINDLICHKEITSREGLER EINGANG “SUBWOOFER VOLUME”

Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers. Diese Regelung beeinflusst nicht den Ausgangspegel “Balanced output”

7) WAHLSCHALTER “X-OVER”

Dieser Schalter gestattet die Wahl der Überkreuzungsfrequenz zwischen dem Subwoofer und dem am Ausgang “Balanced Output” (2) angeschlossenen Lautsprecher. Es kann zwischen 100Hz und 80 Hz Grenzfrequenz gewählt werden.

8) WAHLSCHALTER XOVER”-”FULL RANGE”

Dieser Schalter gestattet die Wahl des am Ausgang “BALANCED OUTPUT” abzugebenden Signals. Die Stellung “X-OVER” gestattet das Senden des Eingangssignals unter Begrenzung auf die anhand des Wahlschalters (7) eingestellte Trennfrequenz, an einen aktiven Lautsprecher. Die Stellung “FULL RANGE” gestattet das Senden des gleichen Eingangssignals an einen weiteren Subwoofer.

“BALANCED INPUT”

“

9) "FUSE" SICHERUNGSHALTER

Integrierte Netzsicherung. Die Sicherung Spezifikationen sind in dem Typenschild des Gerätes gefunden. Im Falle eines Ersatzes bitte unbedingt mit gleicher Art und Wert ersetzen!

10) EINBAUBUCHSE “MAINS INPUT”

Für den Anschluss des beiliegenden Netzkabels. Für den Netzanschluss wird ein POWER CON® (blau) Stecker verwendet.

11) EINBAUBUCHSE FÜR DIE POWER-WEITERLEITUNG “MAINS LINK”

ANSCHLÜSSE

Netzanschluss

Jeder Aktivlautsprecher hat ein eigenes Netzkabel. Der Anschluss erfolgt mit einem Netzstecker Neutrik POWER CON® (blau), der den einfachen und schnellen Anschluss des Lautsprechers erlaubt und eine sichere Verriegelung garantiert. Der Stecker dient zugleich als Schalter zum Einschalten und Ausschalten der Lautsprecher. Das Gerät muss an ein Netz angeschlossen werden, dass die verlangte maximale Leistung abgeben kann.

Power-Weiterführung

Auf der Rückseite des Lautsprechers befindet sich eine Einbaukupplung Neutrik POWER CON® (grau) für die Weiterleitung der Netzstromversorgung.

Über diese Steckbuchse kann man einen anderen Lautsprecher anschließen, um die Anzahl der direkten Netzanschlüsse zu reduzieren. Die maximale Stromaufnahme der Verstärker ist auf ihrem Typenschild angegeben. Die Anzahl, der maximal aneinander anschließbaren Lautsprecher ist abhängig von ihrer maximalen Stromaufnahme und vom maximalem Bemessungsstrom der ersten Netzsteckdose.

SIGMA S115 - SIGMA S215 - SIGMA S118

MERKMALE UND SCHUTZ Frontverkleidung

An gesichts de s professionellen Einsatz es dieser Laut sprecher si nd die Lautsprecherkomponenten durch ein Lochblech 1,5mm Stärke, mit hinterlegtem Schaumstoff geschützt.

vermi eden wird.

Bei einer Überhitzung (> 80 Grad) verringert sich die Lautstärke in Abhängigkeit des Temperaturanstiegs, wodurch die Veränderung nicht wahrnehmbar ist.

Die Lautstärke und alle Funktionen werden automatisch nach Erreichen der normalen Betriebstemperaturen wieder hergestellt.

Die Verstärker sind mit einem Mikroprozessor zur Steuerung des DSP und zur Kontrolle des Verstärkers ausgestattet.

Das ordnungsgemäße Einschalten des Verstärkers wird durch einen Initialisiervorgang gewährleistet. Während dieser Testphase bleiben die LED (LIMITER, SIGNAL und READY) auf dem Verstärkermodul für etwa 2 s ausgeschaltet.

Am Ende des Vorgangs bleibt nur die grüne LED READY dauer

Verstärker wird in den Status “Mute” geschaltet.

Kühlung

Die Temperaturkontrolle wird durch den Mikroprozessor im Inneren gesteuert, der mittels zwei Sensoren die Temperatur des Verstärkers und des Netzteils prüft, wodurch die Überhitzung

Einschalten

haft erleuchtet.

Bei einer schweren Funktionsstörung am Verstärkermodul blinkt die rote LED LIMITER. Der

DeutschDeutschDeutsch

BedienungsanleitungBedienungsanleitung

DeutschDeutschDeutsch

BedienungsanleitungBedienungsanleitung

Störungsanzeigen und Schutzvorrichtungen

Der Mikroprozessor ist in der Lage drei verschiedene Arten von Störungen durch das Blinken der roten LED “LIMITER” auf dem Bedienfeld des Verstärkers vor dem Aufleuchten der grünen LED “READY” anzuzeigen. Bei den drei Störungsarten handelt es sich um:

1) ACHTUNG: Es wurde ein leichter Fehler oder eine leichte Funktionsstörung mit automatischer Rücksetzung festgestellt und die Leistungen des werden nicht eingeschränkt.

2) BEGRENZUNG: Es wurde ein Fehler festgestellt und die Leistungen des

Da dieser weiter arbeitet. Jedoch ist es notwendig, den Kundendienst zu verständigen, um den Defekt zu beheben.

Lautsprechers

Lautsprechers werden begrenzt (der Schallpegel wird um 3dB gemindert). Dies hat keinen Einfluss auf die Funktionstüchtigkeit des Lautsprechers.

3) DEFEKT: Es wurde eine schwere Funktionsstörung festgestellt. Der wird in den Status “Mute” geschaltet.

Blinken Anzeige 1 oder 2 ACHTUNG 3 oder 4 BEGRENZUNG Von 5 bis 8 DEFEKT

Im Falle eines DEFEKTES bleibt die grüne LED “READY” ausgeschaltet

Lautsprechers

In diesem Fall ist folgendes zu überprüfen:

- Den korrekten Anschluss an das Stromnetz kontrollieren

- Sicher stellen, dass die richtige Versorgungsspannung vorliegt

- Kontrollieren, dass der Verstärker nicht überhitzt ist.

- Den Lautsprecher vom Stromnetz trennen, einige Minuten abwarten und ihn dann nochmals anschließen.

Wenn die Kontrolllampe auch nach dieser Wartezeit nicht erlischt, bitte eine qualifizierte Kundendienststelle kontaktieren.

VORSICHT

Hängen Sie den Lautsprecher nie an den Griffen auf!

DREHEN DES HORNES

Das Horn des Lautsprechers ist drehbar, so dass man bei vertikaler und horizontaler Anwendung, immer das gewünschte Abstrahlverhalten erhält.

Werkseitig ist das Hochtonhorn mit 60° horizontal eingebaut! Wenn sie den Schallabstrahlungswinkel des Hornes ändern möchte, gehen sie wie folgt

vor (ABB.A S.34):

- die Befestigungsschrauben des Gitters entfernen (Acht Schrauben - vier pro

Seite bei S115 und S118; zwölf Schrauben sechs pro Seite bei S215),

- das vordere Schutzgitter entfernen, indem man einen leichten Druck auf einer Seite ausübt und indem man es von ihren Vertiefungen heraushebt

- die acht Befestigungsschrauben des Hornes herausdrehen

- das Horn in die gewünschte Richtung drehen (den Treiber nicht vom Horn trennen!)

- die Befestigungsschrauben des Hornes wieder einschrauben

- das Frontgitter wieder in die dazu bestimmten seitlichen Vertiefungen einlegen und die Schrauben des Gitters wieder eindrehen.

INSTALLATION DES LAUTSPRECHERS

ACHTUNG

Um Unfälle zu vermeiden, müssen diese Geräte am Boden bzw. an der Wand befestigt/abgesichert werden, wie in der mitgelieferten Installationsanweisung beschrieben.

Bevor die Lautsprecher benutzt werden, ist sicherzustellen, dass sie solide und sicher installiert sind. Sie müssen auf ebenen, horizontalen Flächen aufgestellt werden, um Kippgefahr und somit Personen-, Tier- und Sachschäden zu vermeiden.

Bei Verwendung im Freien sollte man darauf achten, das die Lautsprecher vor witterungseinflüssen wie Sturm, Regen, Hagel, Schnee, usw. geschützt sind.

Der Lautsprecher ist für folgende Verwendungen geeignet:

- aufliegend (ABB. 1)

- aufliegend und überlagert (ABB. 2)

- auf einem Ständer, S115 nur (ABB. 3) Die zulässigen Konfigurationen entnehmen Sie bitte den Abbildungen 1, 2 und 3 (S. 35,36)

EMV Einstufung

Entsprechend der Norm EN 55103 ist diese Gerät entwickelt um in E3 (oder E2, E1) elektromagnetischen Umgebungen zu arbeiten.

ACHTUNG

Wenn zwei oder mehr Lautsprecher übereinander angeordnet werden, müssen diese mit geeigneten Mitteln (Riemen, Seile) unter Nutzung der Traggriffe entweder am Boden oder an einer geeigneten Stützstruktur befestigt werden.

Dabei müssen an jedem Lautsprecher beide Griffe befestigt werden. Nach erfolgter Installation und vor dem ersten Gebrauch die Stabilität des Aufbaus prüfen.

Es muss auch sicher gestellt werden, dass zur Befestigung der Lautsprecher für diesen Zweck geeignete Vorrichtungen verwendet werden.

DeutschDeutschDeutsch

BedienungsanleitungBedienungsanleitung

H E ATEC NISCH

D TEN

5 118S115 S21 S

e A mp BSyst m Aktive -Bi mp Aktive - BiA Aktive - i Amp t r s l s DVers

ärke typ Clas -D C a s- D Class-

nLeistu g 01000W 14 0W 1400W

u n + eFreq e zgang 9 /- B - H +/-

) 055-1 000Hz ( 3d ) 49

19000 z ( 3dB 42-10 Hz (+/-3dB@100Hz Xov r)

0 - B - H d ) ( B@ v )46-2 000Hz ( 10d ) 42

20000 z (-10 B 32-110Hz -10d 100Hz Xo er )

s H B t - Cro sover 1100Hz -24dB/oct 1100 z- 24d /oc - - -- -

d 9Schall ruck (max SPL) 133dB 13 dB 134dB

sLaut precher 5 e 3 w - ” o r ”1x1 ” woof r - ” VC 2x15”

oofer 3” VC 1x18 w ofe - 4 VC

, c e i 4 mp s d e - 1x1 4” ompr ssion drver 1x1, ”co res ion riv r - - -- -

, 2 84” VC 2,84”VC

s t s kAb trahlcharak eri ti

6 ° - 0°x40° 60 x40° - - -- -

a rDrehb res Ho n J - a Ja - - -- -

i t iEmpf ndlich kei E ngang d / ) 4 u - MI E-40 Bu -3dBu (MIC/LINE - 0dB / 3dBu ( C/LINE) -3dBu(LIN )

a z n g 2 o o 0 L h (Imped n Ei gan K2ohm/ 20K hm (MIC/LINE) 2K2 hm/ 2 Kohm (MIC/ INE) 20Ko m LINE)

a nNetz p nnu g 2 2 0 5 0 - 2 4 20- 40V 50-6 Hz 1, A 22 -240V 50 60Hz 2A 2 0-2 0V 50-60Hz 2A

1 0 0 5 5 0 4 1 -12 V 0-60Hz 3A 1

10-120V 0-60Hz 4A 1 0-2 0V 50-60Hz 4A

n c a tEi s h l strom 2 , 9 2

1,6A 28

4A 2 , A

s rmLauf precherfo

Tr g e f r iapezförmi Trap zförmig Trapez ö m g

Farbe S c zchwarz S hwarz Schwar

m n Ab essu gen (BxHxT) 5 5 9 5 mm 0 8 309x765x 33mm 50 x121 x533 5 9x 15x5 3mm wiGe cht 3 8 g3Kg 50Kg 3 K

f n cStänder la s h

3 s e - 0 u S

6mmaufder Ober eit - - - -- M2 auf der nteren eite

eGriff e p w e t 2 i r e2 iner ro Seite 4

z ei proS i e e ner p o Seit

Caracteristiques techniquesCaracteristiques techniques

Français

DESCRIPTION

La série SIGMA est une ligne de diffuseurs actifs avec multi-amplification numérique composée de deux diffuseurs et d'un caisson de basse. Sigma S115, haut-parleur 15" et driver de 1,4", Sigma S215, double 15" et driver de 1,4" et Sigma S118 caisson de basse avec cône de 18".

Les diffuseurs de la série SIGMA sont réalisés avec la technologie hybride H.E.T. (Hybrid Enclosure Technology), développée dans les laboratoires dB Technologies. En effet, les caisses sont réalisées en bois multicouche léger revêtu en PVC, avec angles de protection supérieure et inférieure en polypropylène.

Tous les diffuseurs de la série SIGMA utilisent des amplificateurs numériques de la série

DIGIPRO G2 de nouveau génération; chargeur in technologie SMPS (Switched-Mode Power Supplies) peut fournir une puissance de 1000W et 1400W afin de répondre à tout les types d'application.

Ces amplificateurs à haute efficacité permettent d'obtenir des puissances de sorties élevées, tout en ayant des poids et encombrements réduits. Grâce à une puissance dissipée faible, le refroidissement du module amplificateur se fait de façon statique, évitant le recours à la vanne.

Le préamplificateur numérique avec traitement numérique du signal DSP (Digital Signal Processor) gère le croisement audio des composants acoustiques, la réponse en fréquence, le limiteur, et l'alignement de phase.

Diffuseurs dans le S115 et S215, un sélecteur sur le panneau de contrôle, permet de choisir entre deux égalisations différentes, “FLAT” et “BOOST“, ce qui garantit une grande versatilité en fonction des différentes utilisations.

Dans le caisson de basse S118, un sélecteur sur le panneau de commandes, permet la sélection entre deux coupures de fréquence de croisement acoustique : “80Hz” et “100Hz“.

SIGMA S115

Le diffuseur actif S115 est équipé d'un bi-amplificateur

DIGIPRO G2 capable de distribuer 1000W. Le diffuseur actif S115 est un diffuseur bi-amplifiée avec un

haut-parleur de graves 15” (bobine acoustique 3”) et un driver de compression de 1,4” (bobine acoustique 2,84”) monté sur un cornet en aluminium avec dispersion 60°x40°.

Le diffuseur est fourni avec le cornet orienté à 60° dans le sens horizontal.

Le diffuseur est fabriqué en bois multicouche d'une épaisseur de 15 mm recouvert en PVC avec angles de protection supérieure et inférieure en polypropylène., 2 poignées situés sur les côtés du diffuseur en facilitent le transport.

Dans la partie inférieure de la caisse, en plus d'un support de pied standard (D36mm) en aluminium, figure un pied escamotable réglable pour l'inclinaison du diffuseur jusqu'à un maximum de 7° en appui. Cela permet de diriger l'angle d'irradiation sonore sans utiliser d'autres supports.

SIGMA S215

Le diffuseur actif S215 est équipé d'un bi-amplificateur

DIGIPRO G2 capable de distribuer 1400W. S215 est un diffuseur de type presque 3 voies, avec deux haut-

parleur de graves 15” (bobine acoustique 3”) et un driver de compression de 1,4” (bobine acoustique 2,84”) monté sur un cornet en aluminium avec dispersion 60°x40°.

Le diffuseur est fourni avec le cornet orienté à 60° dans le sens horizontal.

SIGMA S115 - SIGMA S215

Français

Caracteristiques techniquesCaracteristiques techniques

Français

Le phase plug montée devant le cône supérieur évite les superpositions de phase verticales qui se vérifient normalement dans ce type de configuration et assure un croisement acoustique correct avec un driver.

Le diffuseur est fabriqué en bois multicouche d'une épaisseur de 15 mm recouvert en PVC avec angles de protection supérieure et inférieure en polypropylène, 2 poignées situés sur les côtés du diffuseur en facilitent le transport.

Dans la partie inférieure de la caisse, figure un pied escamotable réglable pour l'inclinaison du diffuseur jusqu'à un maximum de 7° en appui. Cela permet de diriger l'angle d'irradiation sonore sans utiliser d'autres supports

COMMANDES ET FONCTIONS

CONNECTEUR D'ENTRÉE

Ces Entrées symétriques peuvent être utilisées pour la connexion de microphones symétriques ou asymétriques ou de sources au niveau ligne (0dB) (par ex. préamplificateur, table de mixage, platine cassette, lecteur CD, instrument de musique, ...).

CONNECTEURS “LINK” -

Ces connecteurs sont reliée en parallèle à l'entrée (1) et peut être utilisée pour

transmettre un signal audio en entrée à un autre diffuseur amplifié, à un enregistreur ou à un amplificateur supplémentaire.

3) INDICATEUR LUMINEUX “LIMTER”

Cet indicateur s'allume de couleur rouge pour indiquer l'intervention du circuit limiteur interne qui évite la distorsion de l'amplificateur et protège les haut-parleurs contre les surcharges

4) INDICATEUR LUMINEUX “SIGNAL”

Cet indicateur s'allume de couleur verte pour indiquer la présence du signal audio (à un niveau de -20dB).

(Voir page 29)

1) “BALANCED INPUT”

2) “INPUT-LINK”

5) INDICATEUR LUMINEUX “READY”

Cet indicateur s'allume de couleur verte pour indiquer que la tension d'alimentation de réseau est correcte. Pendant le fonctionnement normal, la LED est allumée.

6) CONTRÔLE SENSIBILITÉ ENTRÉE “SENSITIVITY”

Ce contrôle règle la sensibilité du signal en entrée à l'amplificateur. Ce contrôle n'influence pas le niveau de la sortie “Link” - “Input- Link”

7) SÉLECTER "EQ”

Cet interrupteur à deux positions permet la sélection entre deux égalisations différentes. La position “FLAT” permet d'avoir une réponse linéaire du diffuseur, surtout adaptée pour l'utilisation “live”. La position “BOOST” souligne les basses fréquences en modérant les moyennes en favorisant la reproduction sonore de morceaux enregistrés.

8) SÉLECTEUR SENSIBILITÉ “INPUT SENS”

Positionner le sélecteur sur LINE pour utiliser une source au niveau ligne (0dB) ou sur MIC pour utiliser un microphone.

9) BLOC À FUSIBLES “FUSE”

Logement pour le fusible de secteur. Les spécifications du fusible peut être trouvé sur la plaque signalétique de l'appareil. En cas d'échec de la remplacer par un seul du type et de même valeur spécifiée.

10) PRISE D'ALIMENTATION “MAINS INPUT”

Elle permet de connecter le cordon d'alimentation fourni. Le connecteur utilisé pour le branchement au réseau est du type POWER CON® (bleu)

11) PRISE D'ALIMENTATION RELANCE “MAINS LINK”

Elle permet de relancer l'alimentation de réseau. La sortie est branchée en parallèle avec l'entrée (10) et peut être utilisée pour alimenter une autre enceinte amplifiée. Le connecteur utilisé est du type POWER CON® (gris)

SIGMA S118

Le caisson de basse S118 est équipé d'un bi-amplificateur DIGIPRO® G2 relié au pont, capable de produire une puissance de 1400W.

S118 est équipé d'un haut-parleur de graves de 18” avec panier en aluminium et bobine acoustique 4” (100 mm).

Le diffuseur est fabriqué en bois multicouche d'une épaisseur de 15 mm recouvert en PVC avec angles de protection supérieure et inférieure en polypropylène ; les deux poignées situées sur les cotés du diffuseur en facilitent le transport.

Dans la partie supérieure de la caisse, figure un support de pied fileté (M20) en métal.

SIGMA S118

COMMANDES ET FONCTIONS

CONNECTEUR

CONNECTEURS “

3) INDICATEUR LUMINEUX “LIMTER”

Cet indicateur s'allume de couleur rouge pour indiquer l'intervention du circuit limiteur interne qui évite la distorsion de l'amplificateur et protège les haut-parleurs contre les surcharges.

4) INDICATEUR LUMINEUX “SIGNAL”

Cet indicateur s'allume de couleur verte pour indiquer la présence du signal audio (à un niveau de -20dB).

(Voir page 30)

Ce connecteur est utilisé pour envoyer le signal à un autre caisson de basse ou à un

diffuseur amplifié.

A partir de ce connecteur, il est possible de prélever le signal Full-Range ou High Pass

en actionnant le sélecteur “XOVER”-”FULL RANGE” (8).

1) “BALANCED INPUT”

2) BALANCED OUTPUT”

5) INDICATEUR LUMINEUX “READY”

Cet indicateur s'allume de couleur verte pour indiquer que la tension d'alimentation de réseau est correcte. Pendant le fonctionnement normal, la LED est allumée.

6) CONTRÔLE SENSIBILITÉ ENTRÉE “SUBWOOFER VOLUME”

Ce contrôle règle la sensibilité du signal en entrée à l'amplificateur. Ce contrôle n'influence pas le niveau de la sortie “BALANCED OUTPUT”

7) SÉLECTER "XOVER”

Cet interrupteur permet de sélectionner la fréquence de croisement entre caisson de basse et diffuseur relié à la sortie “ ” (2). Il est possible de choisir entre deux fréquences de coupure 100Hz et 80Hz.

8) SÉLECTEUR “XOVER”- “FULL RANGE”

Cet interrupteur permet de sélectionner le signal à relancer sur la sortie “BALANCED OUTPUT”. La position “X-OVER” permet l'envoi du signal d'entrée, coupé à la fréquence de croisement sélectionnée à l'aide du sélecteur(7) vers un diffuseur amplifié. La position “FULL RANGE” permet l'envoi de ce même signal d'entrée vers un autre caisson de basse.

BALANCED OUTPUT

Caracteristiques techniquesCaracteristiques techniques

Français

Caracteristiques techniquesCaracteristiques techniques

CARACTERISTIQUES ET PROTECTION

Grilles frontales

Etant donné l'utilisation professionnelle de ces diffuseurs, les composant sont protégés frontalement par une tôle percée d'une épaisseur de 1,5mm et mousse interne.

Refroidissement

Le contrôle thermique est géré par le microprocesseur interne, qui, grâce à deux capteurs, contrôle la température de l'amplificateur et de l'alimentation pour éviter la surchauffe en limitant le volume général. En cas de surchauffe (> 80 degrés), le volume décroît en fonction de l'augmentation de la température, ce qui rend la variation imperceptible.

Le volume correct ainsi que toutes les fonctions seront automatiquement reprises, une fois que les températures de fonctionnement normales seront atteintes.

Allumage

Les amplificateurs sont équipés d'un microprocesseur pour la gestion du DSP et le contrôle de l'amplificateur.

L'allumage régulier du diffuseur est garanti par une procédure d'initialisation ; pendant cette phase de test, les LEDs (”LIMITER”, “SIGNAL” et “READY”) situées sur le module amplificateur, restent éteintes pendant environ 2 sec. Au terme de la procédure de démarrage, la LED verte “Ready” reste fixement allumée sur le module amplificateur.

Dans le cas d'un dysfonctionnement grave du diffuseur, la LED rouge Limiter clignote sur le module amplificateur. Le diffuseur est mis en état “mute”.

ROTATION CONE

Le diffuseur permettent de maintenir le même angle de couverture, au moyen de la rotation du cône, dans le cas d'une utilisation en position horizontale. Les diffuseurs sont fournis par l'entreprise qui les fabrique, toujours avec le cône orienté à cône orienté à 60° dans le sens horizontal .

Si on veut modifier l'angle de couverture du cône, il faut nécessairement (FIG.A pag.34):

- dévisser les vis de fixation du réseau (huit vis - quatre de chaque côté dans S115 et S118 ; douze vis - six de chaque côté dans S215)

- enlever la protection antérieure en exerçant une légère pression sur un côté et en la soulevant de ses encastrements.

- dévisser les huit vis de fixation du cône

- faire rouler le cône dans la position désirée (ne jamais extraire le bloc cône du diffuseur)

- revisser les vis de fixation du cône

- insérer à nouveau la protection dans les encastrements latéraux et revisser les vis du réseau.

BRANCHEMENTS

Branchement au réseau d'alimentation

Chaque enceinte active est dotée de son cordon d'alimentation. Le branchement s'effectue au moyen d'un connecteur modèle Neutrik POWER CON® (bleu) qui rend aisé et rapide le branchement de l'enceinte et assure un excellent blocage.

Le même connecteur sert de passage à allumer et éteindre le haut-parleur. L'appareil doit être branché à un réseau d'alimentation en mesure de fournir la puissance

maximum requise.

Relance alimentation de réseau

À l'arrière de l'enceinte, on trouve un connecteur Neutrik POWER CON® (gris) pour la relance de l'alimentation de réseau.

Cette prise sert pour relancer l'alimentation à une autre enceinte et réduire ainsi les branchements directs au réseau. Les absorptions maximums des amplificateurs sont reportées sur la façade de l'amplificateur. Le nombre maximum d'enceintes pouvant être reliées varie aussi bien en fonction des absorptions maximums des enceintes que du courant maximum de la première prise d'alimentation.

9) BLOC À FUSIBLES “FUSE”

10) PRISE D'ALIMENTATION “MAINS INPUT”

Elle permet de connecter le cordon d'alimentation fourni. Le connecteur utilisé pour le branchement au réseau est du type POWER CON® (bleu).

11) PRISE D'ALIMENTATION RELANCE “MAINS LINK”

SIGMA S115 - SIGMA S215 - SIGMA S118

Indications de pannes et protections

Le microprocesseur est en mesure de signaler trois différents types de pannes, au moyen du clignotement de la LED rouge “LIMITER” sur le panneau amplificateur, et avant l'allumage de la LED verte “READY”.

Les trois types de panne sont :

1) ATTENTION: quand survient une erreur ou un dysfonctionnement sans gravité, avec restauration automatique, et quand les prestations du diffuseur ne sont pas limitées.

2) LIMITATION: quand survient une erreur, et que les prestations du diffuseur deviennent limitées (le niveau sonore est réduit de 3dB). Cela n'a pas d'influence sur le fonctionnement du diffuseur, dans la mesure où il continue à marcher. Il est cependant nécessaire de contacter le centre d'assistance pour résoudre la panne.

3) PANNE : quand survient un dysfonctionnement grave. Le diffuseur est placé en état de “mute”.

Clignotement Indication

1 ou 2 ATTENTION 3 ou 4 LIMITATION de 5 à 8 PANNE

En cas de panne, la LED verte “READY” reste éteinte.

Effectuer les vérifications suivantes :

- Contrôler que le branchement au réseau d'alimentation soit correct.

- S'assurer que la tension d'alimentation soit correcte.

- Contrôler que l'amplificateur ne soit pas en surchauffe.

- Débrancher du réseau d'alimentation le diffuseur et attendre quelques minutes et puis essayer à nouveau

Si après ces tests, le voyant ne s'éteint pas, contacter un centre d'assistance autorisé.

Caracteristiques techniquesCaracteristiques techniques

Français

Caracteristiques techniquesCaracteristiques techniques

DONNES TECHINIQUES

S115 S215 S118

Système Active Bi -Amp Active Bi -Amp Active Bi -Amp Typologie amplificateur Class D Class D Class D Puissance 1000W 1400W 1400W Réponse en fréquence 55-19000Hz (+/-3dB) 49-19000Hz (+/-3dB) 42-100Hz (+/-3dB@100Hz Xover)

46-20000Hz (-10dB) 42-20000Hz (-10dB) 32-110Hz (+/-3dB@100Hz Xover)

Crossover 1100Hz - 24dB/oct 1100Hz - 24dB/oct ---- Pression sonore (max SPL)133dB 139dB 134dB Composantes 1x15” woofer - 3” voice coil 2x15” woofer - 3” voice coil 1x18” woofer - 4” voice coil

1x1.4”compression driver 1x1.4”compression driver 2,84” voice coil 2,84” voice coil

Dispersion 60°x40° 60°x40° ---- Cône tourné Oui Oui ----

Entrée sensibilité 40dBu / -3dBu (MIC/LINE) 40dBu / -3dBu (MIC/LINE) -3dBu (LINE) Impedance entrée 2K2ohm/ 20Kohm (MIC/LINE) 2K2ohm/ 20Kohm (MIC/LINE) 20Kohm(LINE) Alimentation 220-240V 50-60Hz 1,5A 220-240V 50-60Hz 2A 220-240V 50-60Hz 2A

110-120V 50-60Hz 3A 110-120V 50-60Hz 4A 110-120V 50-60Hz 4A

Courant d'appel 21,6A 28,4A 29,2A Forme enceinte Trapézoïdale Trapézoïdale Trapézoïdale Couleurpeinture Noir Noir Noir Dimensions (WxHxD) 509x765x533mm 509x1215x533mm 509x815x533mm Poids 33Kg 50Kg 38Kg Stand support D36mm côté inférieur ---- M20 côté supérieure Poignée 2 - un de chaque côté 4 - deux de chaque côté 2 - un de chaque côté

CLASSIFICATION EMI

En accord aux les normes EN 55103, l'équipement est conçu et convenable pour une utilisation en environnement électromagnétique E3 ou inferieur (E2,E1).

INSTALLATION DU DIFFUSEUR

ATTENTION

Pour prévenir les accidents, ces appareils doivent être accrochés/fixés au sol/parois conformément aux instructions d'installation fournies.

Avant l'utilisation des diffuseurs, veiller à les installer de manière stable et sûre, en les positionnant sur des surfaces plates et horizontales de manière à éviter tout risque de basculement et, par conséquent, les dommages à personnes, animaux et choses.

Lors de l'utilisation en espace aérés, éviter les lieux exposés aux intempéries. Le diffuseur est fourni par l'entreprise qui le fabrique et il est prédisposé pour l'utilisation:

- en appui (FIG. 1)

- en appui superposé (FIG. 2)

- sur support mât, seulement S115 (FIG.3) Pour les configurations admises, voir les figures 1, 2 et 3 (pag.35, 36) .

ATTENTION

Ne jamais utiliser les poignées pour suspendre l'enceinte!

ATTENTION

Quand on superpose deux ou plusieurs diffuseurs, il est nécessaire qu'ils soient adéquatement fixés au sol ou à une structure portante au moyen de dispositifs adéquats (courroies ou cordes) en utilisant les poignées pour le transport.

Veiller à fixer les deux poignées de chaque diffuseur et vérifier la stabilité du système lorsque le montage est terminé et avant l'utilisation.

S'assurer en outre que les dispositifs utilisés pour la fixation des diffuseurs soient adéquats et appropriés à cet effet.

SIGMA S115 - SIGMA S215SIGMA S115 - SIGMA S215

PUSH

SIGMA S118SIGMA S118

FLAT

BALANCED INPUTS

LINK

READY

SIGNAL

LIMITER

LINE

MIC

BOOST

INPUT SENS

BALANCED INPUTS

LINK

INPUT / LINK

DESIGNED

DEVELOPED

IN ITALY

VOLUME

MAX

FULL RANGE

X-OVER

80Hz

100Hz

BALANCED MAIN INPUT

SUBWOOFER

VOLUME

BALANCED

OUTPUT

X-OVER

READY

SIGNAL

LIMITER

DESIGNED

DEVELOPED

IN ITALY

MAX

Made in China

220-240V~ A 110-120V~ A

(T A L 250V~) (T A L 250V~)

FUSE

MAINS INPUT

MAINS

LINK

OFFOFF

OUTPUT

220-240V~ MAX A

110-120V~ MAX A

“CAUTION”

TO PREVENT ELECTRICAL SHOCK

DO NOT REMOVE COVER

“AVIS”

RISQUE DE CHOCH ELECTRIQUE

NE PAS OUVRIR

REPLACE FUSE WITH SAME RATING

Made in China

220-240V~ A 110-120V~ A

(T A L 250V~) (T A L 250V~)

FUSE

MAINS INPUT

MAINS

LINK

OFFOFF

OUTPUT 220-240V~ MAX A 110-120V~ MAX A

“CAUTION”

TO PREVENT ELECTRICAL SHOCK

DO NOT REMOVE COVER

“AVIS”

RISQUE DE CHOCH ELECTRIQUE

NE PAS OUVRIR

REPLACE FUSE WITH SAME RATING

DIMENSIONI - DIMENSIONS ABMESSUNGEN - DIMENSIONS

SIGMA S115SIGMA S115

DIMENSIONI - DIMENSIONS ABMESSUNGEN - DIMENSIONS

765mm

533mm

509mm

SIGMA S215SIGMA S215

1215mm

533mm

509mm

ANGOLO DI COPERTURA TROMBA / HORN ANGLE COVERED

HOCHTONHORN ABSTRAHLWINKEL / ANGLE DE COUVERTURE COTE

Fig. A

60°

40°

60°

40°

60°

40°

DIMENSIONI - DIMENSIONS ABMESSUNGEN - DIMENSIONS

SIGMA S118SIGMA S118

815mm

533mm

509mm

UTILIZZO IN APPOGGIO SUPPORTED USE ANWENDUNG UTILISATION EN APPUI

Fig. 3

Fig. 1

SUPPORTO STAND (M20/D36M) STAND SUPPORT (M20/D36M)

STANDARD-HOCHSTÄNDERFLANSCH (D36MM)

SUPPORT STANDARD (M20/D36M)

Contattare dB Technologies per gli accessori da utilizzare a corredo. Si declina ogni responsabilità da un utilizzo inappropriato degli accessori o di dispositivi aggiuntivi non idonei allo scopo.

Contact dB Technologies for accessories to be used with speakers. Will not accept any responsibilty when inappropriate accessories or not suitable additional devices are used.

Kontaktieren sie dBTechnologies für passendes Lautsprecherzubehör. Falls unpassendes Zubehör verwendet wird, wird jegliche Haftung ausgeschlossen.

Contact dBTechnologies pour les accessoires à utiliser avec la machine.

N'accepterons pas toutes les responsabilités lorsque des accessoires inappropriés ou ne conviennent pas à des dispositifs supplémentaires sont utilisés.

ISTRUZIONI DI SICUREZZA PER ACCESSORI ZUBEHÖR

INSTRUCTIONS DE SÉCURITÉ

SAFETY INSTRUCTIONS FOR ACCESSORIES

SICHERHEITSHINWEISE

POUR LES ACCESSOIRES

SOVRAPPOSTO STACKED überlagert SUPERSPOSE

Anello

Gambo

Punta = Positivo/Caldo/Fase +VE

Anello = Negativo/Freddo/Fase -VE

Punta

Gambo

Punta = Segnale

Gambo=Schemo/Massa/Terra

Funzionamento sbilanciato con connettore jack 1/4” (6,3mm)

Ingresso

XLR - maschio

Pin 3 =Negativo/Freddo/Fase -VE

Funzionamento sbilanciato con connettore XLR

Ingresso

XLR - maschio

Pin 2 = Positivo/Caldo/Fase +VE

Pin 1 =Schermo/Terra/Massa

Pin 3 = Connesso al Pin 1

Funzionamento bilanciato con connettore jack 1/4” (6,3mm)

Gambo=Schemo/Massa/Terra

Punta

Funzionamento bilanciato con connettore XLR

Pin 2 = Positivo/Caldo/Fase +VE

Pin 1 =Schermo/Terra/Massa

Tip = Positive/Hot/+VE Phase

Balanced use of stereo 1/4” jack plug

Tip

Sleeve

Tip = Signal

Sleeve=Screen/Ground/Earth

Unbalanced use of stereo 1/4” jack plug

Balanced use with XLR connectors

Input

XLR - male

Pin 2 = Positive/Hot/+VE Phase

Pin 3 =Negative/Cold/-VE Phase

Pin 1 =Screen/Ground/Earth

Unbalanced use with XLR connectors

Input

XLR - male

Pin 2 = Positive/Hot/+VE Phase

Pin 1 =Screen/Ground/Earth

Pin 3 = Link to Pin 1

Ring=Negative/Cold/-VE Phase

Sleeve=Screen/Ground/Earth

Sleeve

Ring

Tip

COLLEGAMENTI CONNECTIONS ANSCHL BRANCHEMENTS

ÜSSE -

Fig. 2

S IGM

S I

G M

S215

S118

S115

S118

S115

S118

S115

SCHEMA A BLOCCHI - BLOCK DIAGRAM BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS

READYLIMITER

Switching Mode

Power Supply

SMPS

SIGNAL

SENSITIVITY

Class D

DIGIPRO G2

DSP

Digital Signal Processing

MICROPROCESSOR

Class D

MODE

WOOFER

DRIVER

BALANCED INPUTS LINK

INPUT SENS

MAINS INPUT

FUSE

L N

MAINS LINK

READYLIMITER

Switching Mode

Power Supply

SMPS

SIGNAL

SENSITIVITY

Class D

DIGIPRO G2

DSP

Digital Signal Processing

MICROPROCESSOR

Class D

MODE

WOOFERS

DRIVER

BALANCED INPUTS LINK

INPUT SENS

MAINS INPUT

FUSE

L N

MAINS LINK

SIGMA S115

SIGMA S215

READYLIMITER

Switching Mode

Power Supply

SMPS

SIGNAL

SUBWOOFER

VOLUME

DIGIPRO G2

DSP

Digital Signal Processing

MICROPROCESSOR

X-OVER

WOOFER

BALANCED INPUT

MAINS INPUT

FUSE

L N

MAINS LINK

SIGMA S118

BALANCED OUTPUT

Class D

SCHEMA A BLOCCHI - BLOCK DIAGRAM BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS

FULL

RANGE

XOVER

Class D

dB Technologies Sigma Series, Sigma S115, Sigma S215, Sigma S118 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
