DVX P8

DVX P10

DVX P12

DVX P15

DVX P series – passive speaker

ITALIANO

1

DESCRIZIONE

“DVX P” è una serie di diffusori passivi a due vie in legno multistrato di betulla, studiati per la
sonorizzazione di ambienti medio grandi.
Questi diffusori sono provvisti di un filtro passivo con pendenza 12dB/oct per la sezione bassi,
18dB/oct per la sezione alti e una protezione termica autoripristinante sul driver per evitare
sovraccarichi prolungati.

DVX P8

Il diffusore passivo DVX P8 è equipaggiato con un woofer 8”
(voice coil 2”) e un compression driver al neodimio da 1”
(voice coil 1.5”) montato su una tromba ruotabile in plastica

con dispersione 90°x70°.
Esso viene fornito con la tromba orientata a 90° in senso
orizzontale.

Il diffusore è provvisto di 1 maniglia superiore ad incasso, di

12 punti M8 d’aggancio e di 2 punti flypins posti sui fianchi del
diffusore, che facilitano l’installazione e il trasporto.
Il diffusore è stato progettato anche per l’utilizzo come stage

monitor (con angolazione 45°); ruotando la tromba è possibile
mantenere lo stesso angolo di copertura audio delle alte
frequenze.
Nella parte inferiore del box è presente un supporto piantana
standard (D36mm) in alluminio.

DVX P10

Il diffusore passivo DVX P10 è equipaggiato con un woofer

10” (voice coil 2”) e un compression driver al neodimio da 1”
(voice coil 1.5”) montato su una tromba ruotabile in plastica

con dispersione 90°x70°.
Esso viene fornito con la tromba orientata a 90° in senso
orizzontale.

Il diffusore è provvisto di 1 maniglia superiore ad incasso, di

12 punti M8 d’aggancio e di 2 punti flypins posti sui fianchi del
diffusore, che facilitano l’installazione e il trasporto.

Il diffusore è stato progettato anche per l’utilizzo come stage
monitor (con angolazione 45°); ruotando la tromba è possibile
mantenere lo stesso angolo di copertura audio delle alte
frequenze.
Nella parte inferiore del box è presente un supporto piantana
standard (D36mm) in alluminio.

ITALIANO

2

DVX P12

Il diffusore passivo DVX P12 è equipaggiato con un woofer

12” (voice coil 3”) e un compression driver al neodimio da 1,4”
(voice coil 2.5”) montato su una tromba di alluminio con

dispersione 90°x40°.
Esso viene fornito con la tromba orientata a 90° in senso
orizzontale.

Il diffusore è provvisto di 2 maniglie laterale ad incasso, di 12
punti M10 e di 4 punti flypins posti sui fianchi e sul retro del

diffusore, che facilitano l’installazione e il trasporto.
Il diffusore è stato progettato anche per l’utilizzo in appoggio

come monitor (con angolazione 45°); ruotando la tromba è
possibile mantenere lo stesso angolo di copertura anche con
utilizzo a monitor.
Nella parte inferiore del box è presente un supporto piantana
standard (D36mm) in alluminio.

DVX P15

Il diffusore passivo DVX P15 è equipaggiato con un woofer

15” (voice coil 3”) e un compression driver al neodimio da 1,4”
(voice coil 2.5”) montato su una tromba di alluminio con

dispersione 90°x40°.
Esso viene fornito con la tromba orientata a 90° in senso
orizzontale.

Il diffusore è provvisto di 2 maniglie laterali ad incasso, di 12
punti M10 e i 4 punti flypins posti sui fianchi e sul retro del
diffusore che facilitano l’installazione e il trasporto.
Il diffusore è stato progettato anche per l’utilizzo in appoggio
come monitor (con angolazione 45°); ruotando la tromba è
possibile mantenere lo stesso angolo di copertura anche con
utilizzo a monitor.
Nella parte inferiore del box è presente un supporto piantana
standard (D36mm) in alluminio.

DVX P series – passive speaker

ITALIANO

3

COLLEGAMENTI

ATTENZIONE

Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore

acceso. Prima di far funzionare il diffusore verificare attentamente la correttezza dei
collegamenti per evitare cortocircuiti o errate connessioni

Nel pannello connessioni situato sul lato posteriore del diffusore sono presenti due connettori

Speakon a 4 poli: una presa consente l’ingresso del segnale audio, mentre la seconda presa può

essere utilizzata come uscita per il collegamento in parallelo di un altro diffusore.

I collegamenti sui connettori sono:
1+ per il segnale positivo
1- per il segnale negativo (massa)
2+ non connesso
2- non connesso

Nel caso in cui si intenda rilanciare il segnale amplificato, da un diffusore ad un altro, prestare

particolare attenzione all’impedenza nominale risultante dal collegamento, che non dovrà essere
mai inferiore all’impedenza minima dell’amplificatore di potenza. Questo per evitare
surriscaldamenti anomali o peggio danneggiamenti all’amplificatore.
I diffusori della serie “DVX P” hanno una impedenza nominale d’ingresso di 8 ohm, e a questa

bisognerà fare riferimento per le connessioni.

ROTAZIONE TROMBA

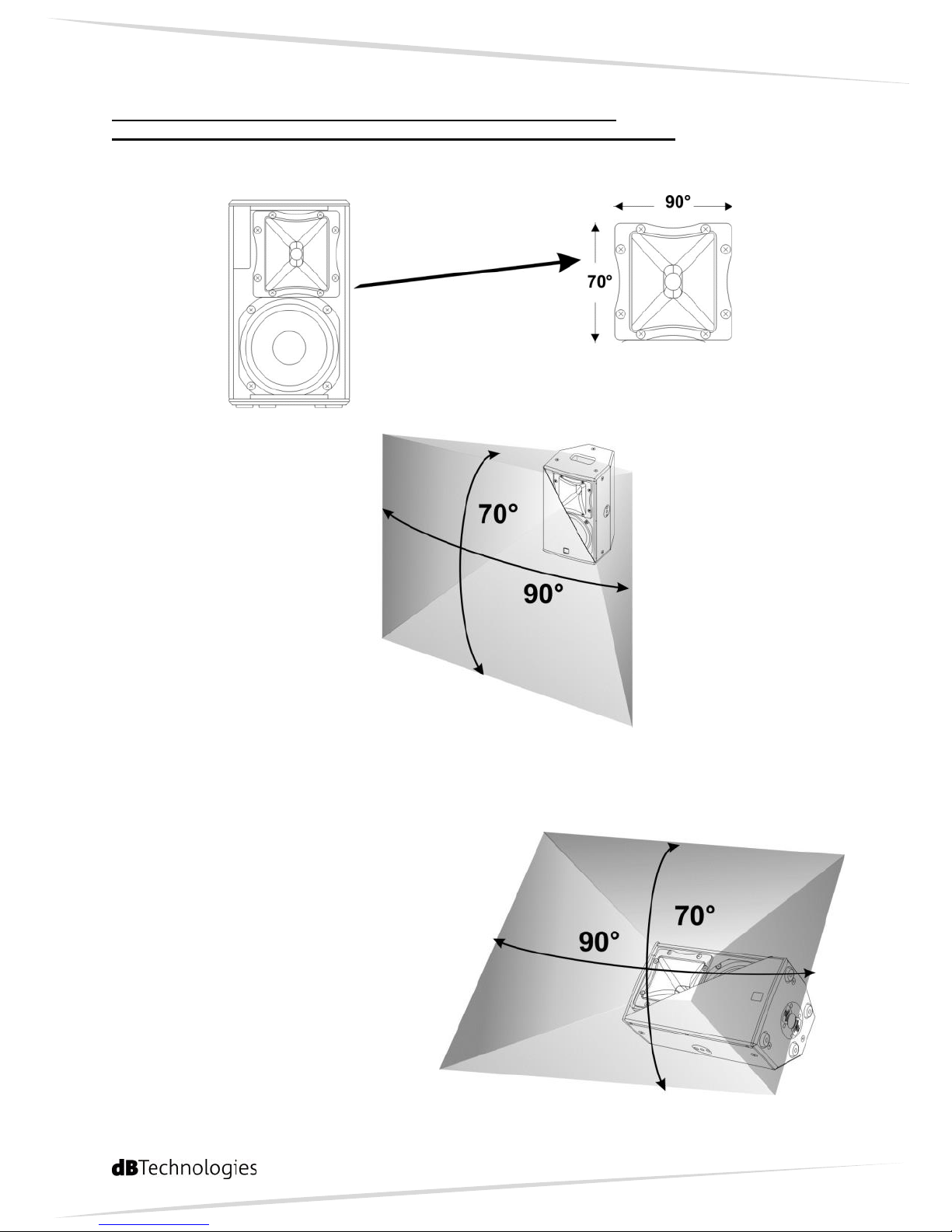

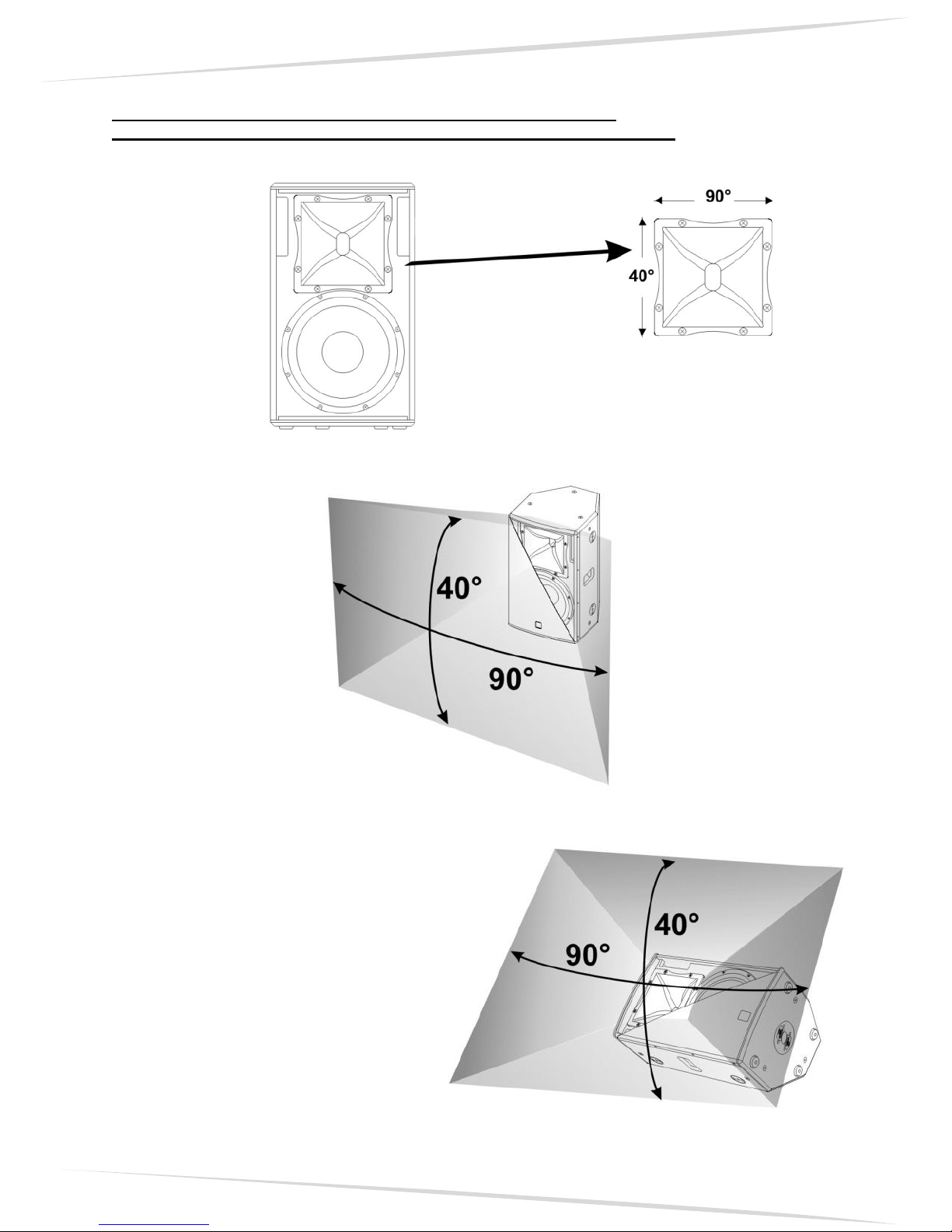

Il diffusore permette di modificare l’angolo di copertura acustica, tramite la rotazione della tromba.
Se si desidera modificare la posizione della tromba è necessario:

- svitare le viti di fissaggio della rete (otto viti - quattro per lato)

- rimuovere la rete di protezione anteriore esercitando una leggera pressione su un lato e sollevarla
dall’opposito incasso

- svitare le otto viti di fissaggio della tromba

- ruotare la tromba nella posizione desiderata (non estrarre mai il blocco tromba dal diffusore)

- avvitare di nuovo le viti di fissaggio della tromba

- inserire nuovamente la rete negli appositi incassi laterali e riavvitare le viti della rete.

INSTALLAZIONE DEL DIFFUSORE

ATTENZIONE

Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di
pericolo per l’incolumità di persone e strutture.
Per evitare condizioni di pericolo non sovrapporre fra loro più diffusori senza adeguati
sistemi di ancoraggio. Prima si sospendere il diffusore controllare tutti i componenti da
utilizzare, che non devono presentare danni, deformazioni, parti mancanti o
danneggiate che possono ridurre la sicurezza dell’installazione.

ITALIANO

4

Nell’utilizzo all’aperto evitare luoghi esposti alle intemperie.
Il diffusore viene fornito dalla ditta costruttrice predisposto per l’utilizzo :

- in appoggio

- a pavimento (come monitor)

- su supporto piantana

- appeso con golfari

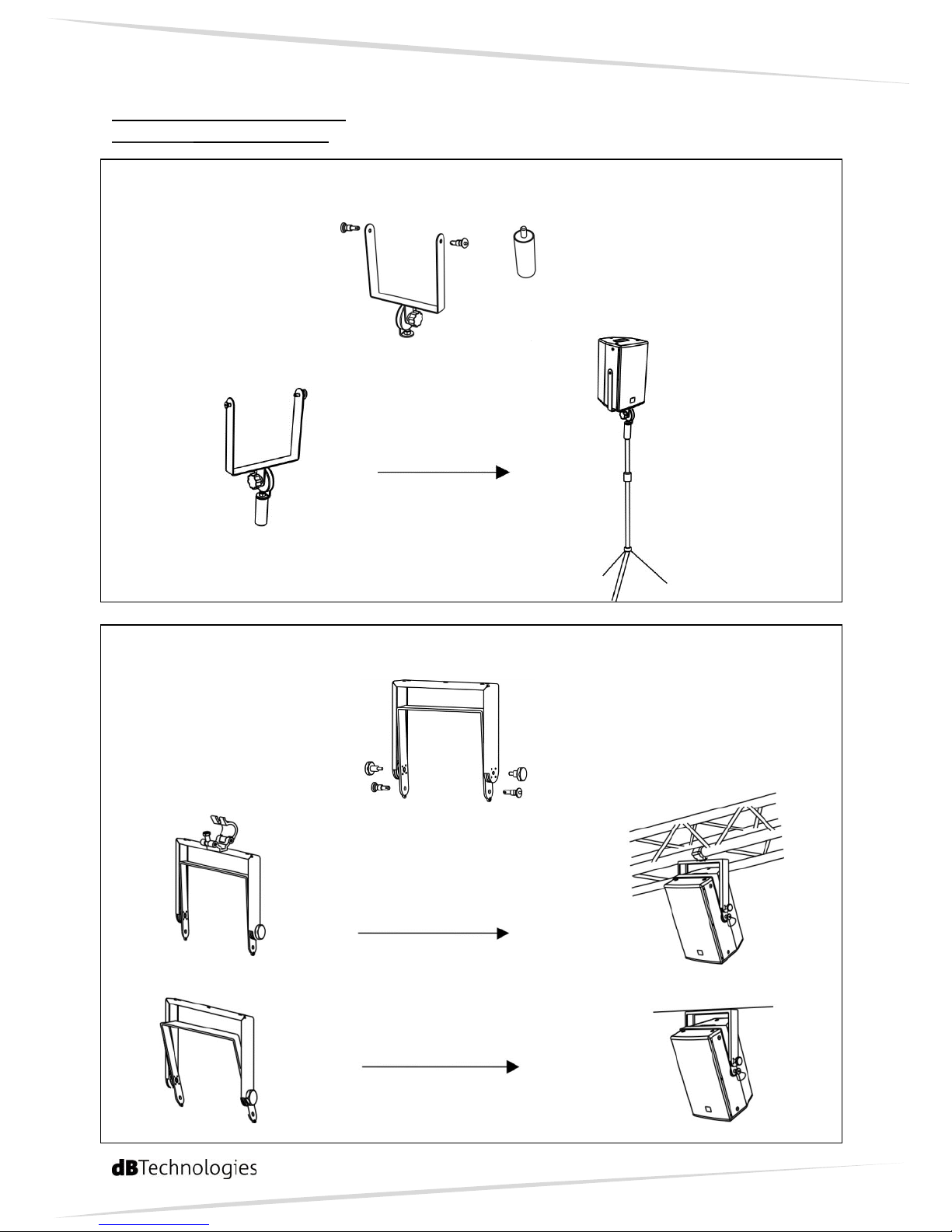

- con apposite staffe fornite dalla ditta.

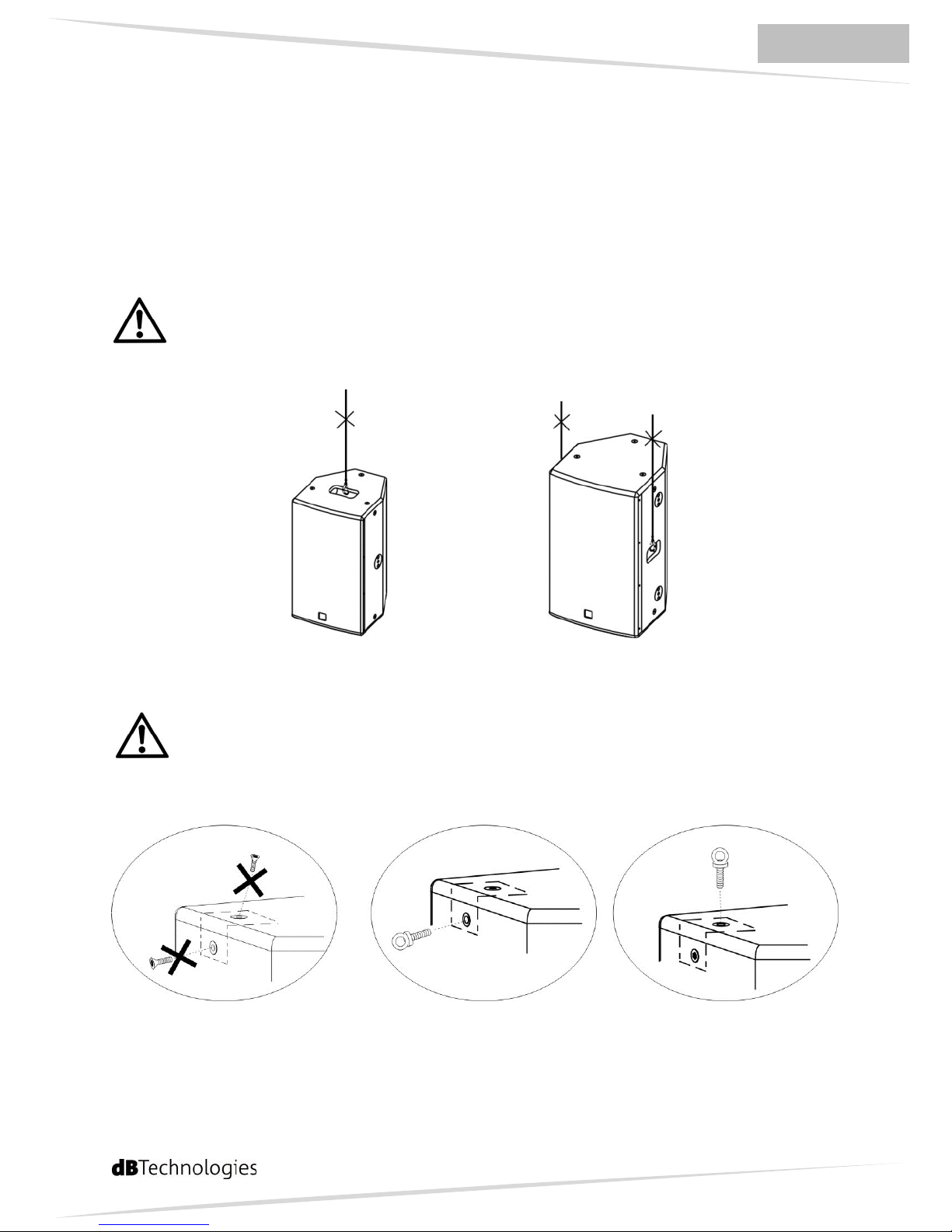

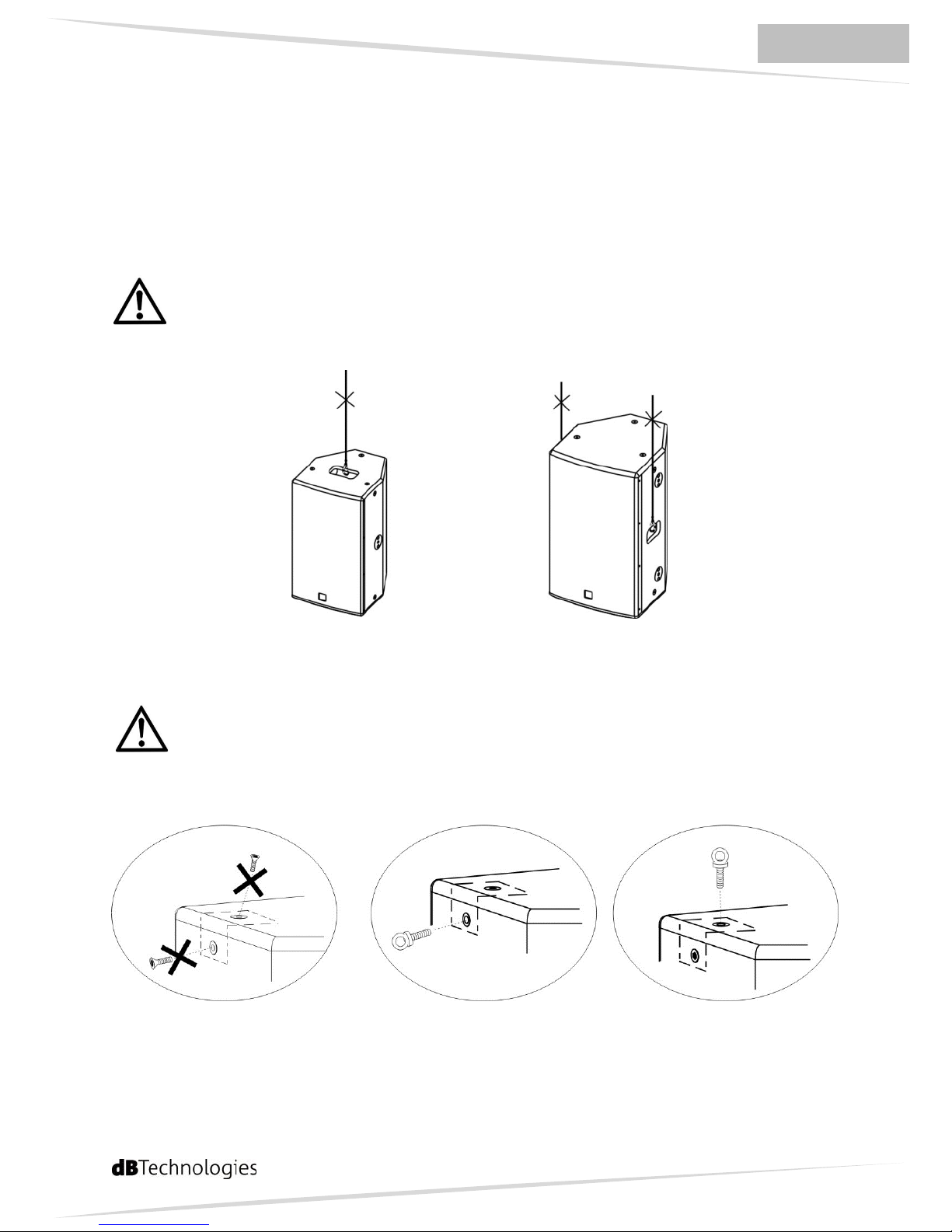

ATTENZIONE

Non utilizzare mai le maniglie per appendere il diffusore!
Utilizzare le maniglie esclusivamente per la movimentazione del singolo diffusore.

ATTENZIONE

Per appendere il diffusore utilizzare solo una vite per ogni punto di appendibilità

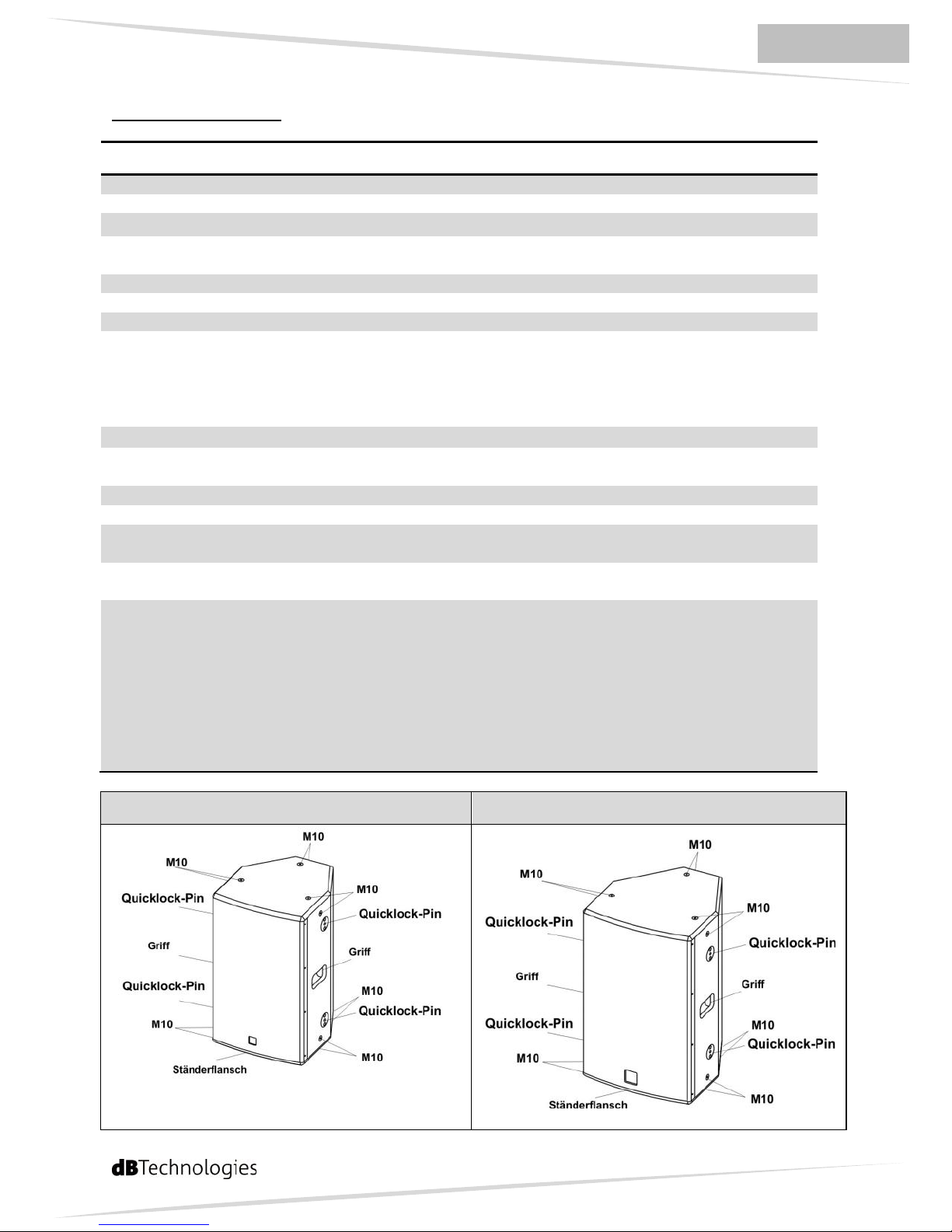

I punti di appendibilità sono di M8 per i diffusori DVX P8 e DVX P10 e sono di M10 per i
diffusori DVX P12 e DVX P15.
Non togliere entrambe le viti di fissaggio.

NO!

SI!

SI!

DVX P series – passive speaker

ITALIANO

5

DATI TECNICI

DVX P8

DVX P10

Sistema

Passivo – 2 vie

Passivo – 2 vie

Potenza RMS

300W

300W

Potenza Peak

600W

600W

Risposta in Frequenza (-10dB)
(-6dB)

75Hz-20KHz

100Hz-20KHz

70Hz-20KHz
90Hz-20KHz

Crossover

1800Hz

1800Hz

Sensibilità 1W@1m

94dB

96dB

Pressione sonora (SPL)

125dBmax

127dBmax

Componenti

1 Woofer 8” 2” Coil
1x1” Compression Diver

Neodimio

1.5” voice coil

1 Woofer 10” 2” Coil
1x1” Compression Diver
Neodimio

1.5” voice coil

Impedenza ingresso

8ohm

8ohm

Filtri

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

Dispersione

90°x70° (rotabile)

90°x70° (rotabile)

Connettori audio

2 x SPEAKON In parallelo

2 x SPEAKON In parallelo

Dimensioni (LxHxP)

250x425x260mm

9.8x16.7x10.2inch.

290x510x310mm

11.4x20.1x12.2 inch.

Peso

9.8Kg

21.6lbs

12.5Kg

27.6lbs

Meccanica
Materiale box
Colore
Maniglie
Inserti per appendibilità

Supporto piantana
Rete frontale

Multistrato betulla

Nero

1 x ad incasso (parte alta)

12 x M8

2 x flypin

D36mm (alluminio)

Lamiera forata 1.2mm + foam

Multistrato betulla

Nero

1 x ad incasso (parte alta)

12 x M8

2 x flypin

D36mm (alluminio)

Lamiera forata 1.2mm + foam

DVX P8

DVX P10

ITALIANO

6

DATI TECNICI

DVX P12

DVX P15

Sistema

Passivo – 2 vie

Passivo – 2 vie

Potenza RMS

500W

500W

Potenza Peak

1000W

1000W

Risposta in Frequenza (-10dB)
(-6dB)

90Hz-20KHz
60Hz-20KHz

60Hz-20KHz
70Hz-20KHz

Crossover

1400Hz

1400Hz

Sensibilità 1W@1m

100dB

100dB

Pressione sonora (SPL)

133dBmax

133dBmax

Componenti

1 Woofer 12” 3” Coil
1x1.4” Compression Diver

Neodimio

2.5” voice coil
Dome al Titanio

1 Woofer 15” 3” Coil
1x1.4” Compression Diver
Neodimio

2.5” voice coil
Dome al Titanio

Impedenza ingresso

8ohm

8ohm

Filtri

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

Dispersione

90°x40° (rotabile)

90°x40° (rotabile)

Connettori audio

2 x SPEAKON In parallelo

2 x SPEAKON In parallelo

Dimensioni (LxHxP)

370x625x395mm

14.6x24.6x15.5inch.

430x690x450mm

16.9x27.2x17.7inch.

Peso

23.2Kg

51.1lbs

26.1Kg

57.5lbs

Meccanica
Materiale box
Colore
Maniglie
Inserti per appendibilità

Supporto piantana
Rete frontale

Multistrato betulla

Nero

2 x ad incasso (1 x lato)

12 x M10

4 x flypin

D36mm (alluminio)

Lamiera forata 1.5mm + foam

Multistrato betulla

Nero

2 x ad incasso (1 x lato)

12 x M10
4 x flypin

D36mm (alluminio)

Lamiera forata 1.5mm + foam

DVX P12

DVX P15

DVX P series – passive speaker

7

ENGLISH

DESCRIPTION

“DVX P” is a series two-way passive loudspeakers with of birch ply wood box designed for medium
to large sized rooms.
The loudspeakers of the DVX P series feature passive crossover filters with a slope of 12dB/oct for
the low-pass part, 18dB/oct for the high-pass and a self-resetting thermal protection circuit on the
driver to prevent protracted overloading.

DVX P8

The passive speaker DVX P8 is equipped with a woofer 8”
(voice coil 2”) and a compression driver 1” (voice coil 1.5”) on

a 90°x70° rotatable plastic CD- horn.

The speaker’s horizontal directivity is 90° by default factory

setting.
The speaker has a top handle housing, the 12 M8 threads

and the 2 flypins located on the sides and the back of the
speaker are enabling easy transport and installation.
The speaker has been designed to be used also as stage
monitor (45° angle). By rotating the horn you can maintain the
same coverage angle also when the speaker is used as
monitor.
In the bottom of the box there is a standard pole mount cup
(D36mm) made of aluminium.

DVX P10

The passive speaker DVX P10 is equipped with a woofer 10”
(voice coil 2”) and a compression driver 1” (voice coil 1,5”) on
a 90°x70° rotatable plastic CD- horn.

The speakers’ horizontal directivity is 90° by default factory

setting.
The speaker has a top handle housing, the 12 M8 threads

and the 2 flypins located on the sides and the back of the
speaker are enabling easy transport and installation.
The speaker has been designed to be used also as stage
monitor (45° angle). By rotating the horn you can maintain the
same coverage angle also when the speaker is used as
monitor.
In the bottom of the box there is a standard pole mount cup
(D36mm) made of aluminium.
In the bottom of the box there is a standard pole mount cup
(D36mm) made of aluminium.

8

ENGLISH

DVX P12

The passive speaker DVX P12 is equipped with a woofer 12”
(voice coil 3”) and a compression driver 1.4” (voice coil 2.5”)

installed on a 90°x40° rotatable aluminium CD- horn.
The speaker’s horizontal directivity is 90° by default factory
setting.
The speaker has the 2 handles housing on the sides, the 12
M10 threads and the 4 flypins located on the sides and the
back of the speaker are enabling easy transport and
installation.
The speaker has been designed to be used also as stage
monitor (45° angle). By rotating the horn you can maintain the
same coverage angle also when the speaker is used as
monitor.
In the bottom of the box there is a standard pole mount cup
(D36mm) made of aluminium.

DVX P15

The passive speaker DVX P15 is equipped with a woofer 15”
(voice coil 3”) and a compression driver 1.4” (voice coil 2.5”)

installed on a 90°x40° rotatable aluminium CD- horn.
The speaker’s horizontal directivity is 90° by default factory
setting.
The speaker has the 2 handles housing on the sides, the 12
M10 threads and the 4 flypins located on the sides and the
back of the speaker are enabling easy transport and
installation.
The speaker has been designed to be used also as stage
monitor (45° angle). By rotating the horn you can maintain the
same coverage angle also when the speaker is used as
monitor.
In the bottom of the box there is a standard pole mount cup
(D36mm) made of aluminium.

DVX P series – passive speaker

9

ENGLISH

CONNECTIONS

WARNING

To avoid electric shocks, ensure that your amplifier is switched off when you plug in the

loudspeaker. Before turning on the loudspeaker, be sure that the connections are correct

to avoid short circuits or wrong connections.

The connection panel at the back of the loudspeaker features two 4 pole Speakon connectors: the
first socket is the sound signal input socket and the second socket may function as an output
terminal for the connection with another loudspeaker.

The connections are:
1+ for the positive signal

1- for the negative signal (ground)

2+ not connected
2 - not connected

If you wish to send the amplified signal from one loudspeaker to the other, be sure that the nominal
impedance resulting from the connection is never lower than the minimum impedance of the power
amplifier. This is done to prevent overheating or, worse, damages to the amplifier.
The loudspeakers of the “DVX P” series have a nominal input impedance of 8 ohms and this must
taken into account when making the connections.

ROTATING HORN

When used horizontally, the loudspeakers of the DVX P series allow to maintain the same
coverage angle through a rotating horn.
If you wish to change the coverage angle:

- undo the fixing screws of the grille

- remove the front protective grille by slightly pressing on one side and taking the grille off the
special slots

- undo the eight fixing screws of the horn

- rotate the horn in the desired position (the horn should never be removed from the loudspeaker)

- tighten the fixing screws of the horn

- put the grille back in the special side slots and tighten the screws of the grille.

LOUDSPEAKER INSTALLATION

WARNING

Make sure that the loudspeaker is securely installed in a stable position to avoid any
injuries or damages to persons or property.
For safety reasons do not place one loudspeaker on top of another without proper
fastening systems. Before hanging the loudspeaker check all the components for
damages, deformations, missing or damaged parts that may compromise safety during
installation.
If you use the loudspeakers outdoors avoid places that are exposed to bad weather.

10

ENGLISH

The loudspeaker has the following mounting options:

- bookshelf

- floor (monitor)

- standmount

- suspended with support rails or brackets supplied by the manufacturer

WARNING

Never use the handles to hang the speaker!
Use the handles only to move the single speaker!

WARNING

To hang the loudspeaker use only one screw for each hanging point
The hanging points are M8 for DVX P8 and DVX P10, or M10 for DVX P12

and DVX P15

NO!

YES!

YES!

DVX P series – passive speaker

11

ENGLISH

TECHNICAL SPECIFICATION

DVX P8

DVX P10

System

Passive – 2 ways

Passive – 2 ways

RMS Power

300W

300W

Peak Power

600W

600W

Frequency Responce (-10dB)
(-6dB)

75Hz-20KHz

100Hz-20KHz

70Hz-20KHz
90Hz-20KHz

Crossover

1800Hz

1800Hz

Sensitivity 1W@1m

94dB

96dB

Sound pressure (SPL)

125dBmax

127dBmax

Components

1 Woofer 8” 2” Coil
1x1” Compression Diver

Neodymium

1.5” voice coil

1 Woofer 10” 2” Coil
1x1” Compression Diver
Neodymium

1.5” voice coil

Impedence

8ohm

8ohm

Filter

18dB/oct HIGH PASS

12dB/oct LOW PASS

18dB/oct HIGH PASS

12dB/oct LOW PASS

Dispersion

90°x70° (rotatable)

90°x70° (rotatable)

Audio connector

2 x SPEAKON In parallel

2 x SPEAKON In parallel

Dimension (WxHxD)

250x425x260mm

9.8x16.7x10.2inch.

290x510x310mm

11.4x20.1x12.2 inch.

Weight

9.8Kg

21.6lbs

12.5Kg

27.6lbs

Meccanic
Box material
Color
Handle
Flying support

Pole mount cup
Front grille

Birch ply wood

Black

1 x housing (top side)

12 x M8

2 x flypin

D36mm (alluminium)

Perforated metal plate 1.2mm +

foam

Birch ply wood

Black

1 x housing (top side)

12 x M8

2 x flypin

D36mm (alluminium)

Perforated metal plate 1.2mm +

foam

DVX P8

DVX P10

12

ENGLISH

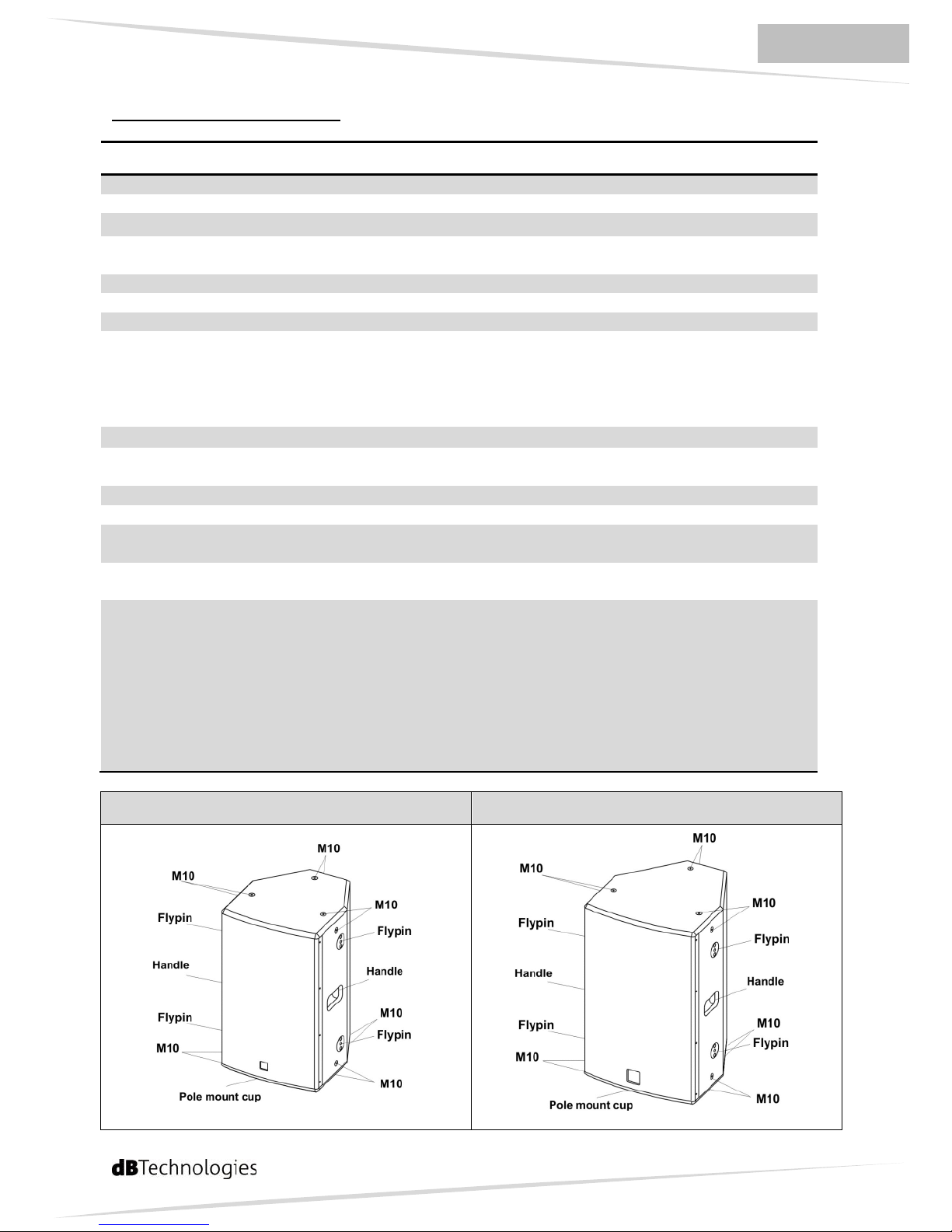

TECHNICAL SPECIFICATION

DVX P12

DVX P15

System

Passive – 2 ways

Passivo – 2 ways

RMS Power

500W

500W

Peak Power

1000W

1000W

Frequency Responce (-10dB)
(-6dB)

90Hz-20KHz
60Hz-20KHz

60Hz-20KHz
70Hz-20KHz

Crossover

1400Hz

1400Hz

Sensitivity 1W@1m

100dB

100dB

Sound pressure (SPL)

133dBmax

133dBmax

Components

1 Woofer 12” 3” Coil
1x1.4” Compression Diver

Neodymium

2.5” voice coil
Dome Titanium

1 Woofer 15” 3” Coil
1x1.4” Compression Diver
Neodymium

2.5” voice coil
Dome Titanium

Impedence

8ohm

8ohm

Filter

18dB/oct HIGH PASS

12dB/oct LOW PASS

18dB/oct HIGH PASS

12dB/oct LOW PASS

Dispersion

90°x40° (rotatable)

90°x40° (rotatable)

Audio connector

2 x SPEAKON In parallel

2 x SPEAKON In parallel

Dimension (WxHxD)

370x625x395mm

14.6x24.6x15.5inch.

430x690x450mm

16.9x27.2x17.7inch.

Weight

23.2Kg

51.1lbs

26.1Kg

57.5lbs

Meccanic
Box material
Color
Handle
Flying support

Pole mount cup
Front grille

Birch ply wood

Black

2 x housing (1 x side)

12 x M10

4 x flypin

D36mm (alluminium)

Perforated metal plate 1.5mm +

foam

Birch ply wood

Black

2 x housing (1 x side)

12 x M10
4 x flypin

D36mm (alluminium)

Perforated metal plate 1.5mm +

foam

DVX P12

DVX P15

DVX P series – passive speaker

13

DEUTSCH

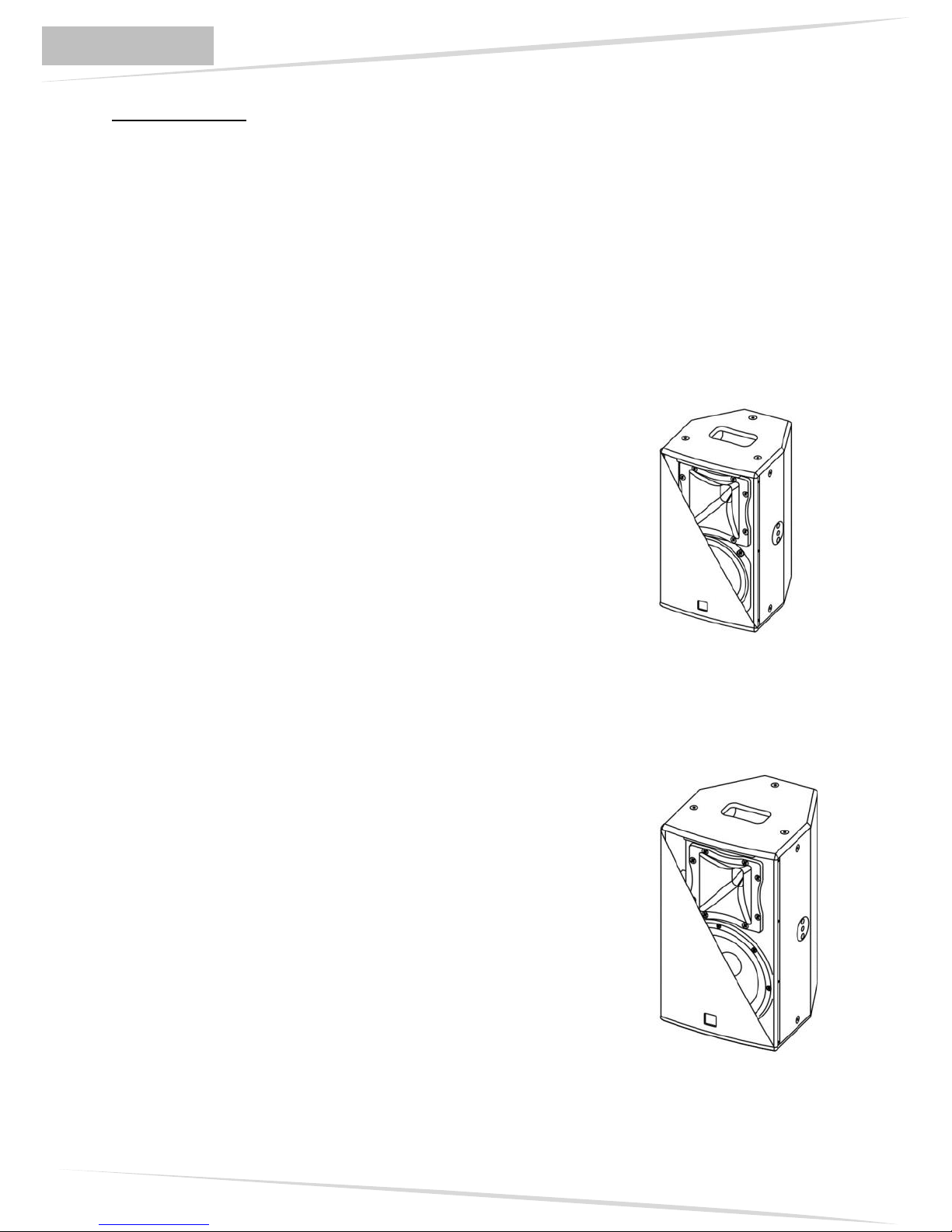

BESCHREIBUNG

“DVX P series” ist eine Reihe von Zweiwegepassivlautsprechern aus Holz, die für die Beschallung

von mittelgroßen bis großen Räumen hergestellt wurden.
Die Lautsprecher der Serie DVX P sind mit einem passiven Filter mit einer Flankensteilheit von
12dB/oct für Bass, von 18dB/oct für Höhen und mit einem selbstrücksetzenden Wärmeschutz auf
dem Driver ausgestattet, um den Langzeitüberlast zu vermeiden.

DVX P8

Der DVX P8 ist Zweiwegepassivlautsprechern mit einem 8“
Woofer (Voice coil 2”) und einem 1“ kompressions- Treiber
(voice coil 1,5”), der auf einem CD Horn mit eine

Abstrahlwinkel von 90°x70° montiert ist.
Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem
CD Horn ausgeliefert.
Der Lautsprecher ist mit 1 Griff, die 12 M8- Gewinde und die
2 Befestignugnspunkte für Quicklock-Pins an den Seiten des
Lautsprechers ermöglichen einfache Installation und
Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch
aus Aluminium vorhanden (D 36mm).

DVX P10

Der DVX P10 ist Zweiwegepassivlautsprechern mit einem 10“
Woofer (Voice coil 2”) und einem 1“ kompressions- Treiber
(voice coil 1,5”), der auf einem CD Horn mit eine

Abstrahlwinkel von 90°x70° montiert ist.
Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem
CD Horn ausgeliefert.
Der Lautsprecher ist mit 1 Griff, die 12 M8- Gewinde und die
2 Befestignugnspunkte für Quicklock-Pins an den Seiten des
Lautsprechers ermöglichen einfache Installation und
Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch
aus Aluminium vorhanden (D 36mm).

14

DEUTSCH

DVX P12

Der DVX P12 ist ein Zweiwegepassivlautsprechern mit einem

12“ Woofer (Voice coil 3”) und einem 1,4“ kompressions­Treiber (voice coil 2.5”), der auf einem Aluminium CD Horn

mit eine Abstrahlwinkel von 90°x40° montiert ist.
Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem
CD Horn ausgeliefert.
Der Lautsprecher haben 2 Griffe, die 12 M10- Gewinde und
die 4 Befestignugnspunkte für Quicklock-Pins an den Seiten
des Lautsprechers ermöglichen einfache Installation und
Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch
aus Aluminium vorhanden (D 36mm).

DVX P15

Der DVX P15 ist ein Zweiwegepassivlautsprechern mit einem
15“ Woofer (Voice coil 3”) und einem 1,4“ kompressions­Treiber (voice coil 2.5”), der auf einem Aluminium CD Horn
mit eine Abstrahlwinkel von 90°x40° montiert ist.
Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem
CD Horn ausgeliefert.
Der Lautsprecher haben 2 Griffe, die 12 M10- Gewinde und
die 4 Befestignugnspunkte für Quicklock-Pins an den Seiten
des Lautsprechers ermöglichen einfache Installation und
Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch
aus Aluminium vorhanden (D 36mm).

DVX P series – passive speaker

15

DEUTSCH

ANCHLÜSSE

ACHTUNG

Um das Risiko von Stromschlägen zu vermeiden, soll man den Lautsprecher nie an den

angeschalteten Verstärker anschließen. Vor der Inbetriebnahme des Lautsprechers sich
vergewissern, dass alle Anschlüsse korrekt sind, um Kurzschlüsse oder fehlerhafte Schaltungen zu
vermeiden.
Auf der Schalttafel auf dem hinteren Teil des Lautsprechers befinden sich zwei vierpolige Speakon
Verbinder: eine Steckdose ermöglicht den Audio-Eingang und die zweite Steckdose kann als
Ausgang für den parallelen Anschluss an einen anderen Lautsprecher verwendet werden.
Die Anschlüsse auf den Verbindern sind folgende :

1+ für das positive Signal
1- für das negative Signal (Masse)
2 + nicht angeschlossen
2 - nicht angeschlossen

Wenn man das verstärkte Signal von einem Lautsprecher zu einem anderen Lautsprecher
weitersenden möchte, soll man auf die Nennimpedanz des Anschlusses sorgfältig achten, die nie
niedriger als die Mindestimpedanz des Verstärkers sein soll. So kann man anomale Überhitzungen
oder noch schlimmer Beschädigungen des Lautsprechers vermeiden.
Die Lautsprecher der Serie “DVX P” haben eine Eingangsnennimpedanz von 8 Ohm, und auf
solche Impedanz soll man für die Anschlüsse achten.

DREHUNG DES HORNES

Das Hochtonhorn der DVX P Lautsprecherserie ist drehbar, so dass man bei vertikaler und
horizontaler Anwendung, immer das gewünscht Abstrahlverhalten bekommt.
Wenn man den Schallabstrahlungswinkel des Hornes ändern möchte, soll man:

- die Befestigungsschrauben des Gitters herausschrauben

- das vordere Schutzgitter entfernen, indem man einen leichten Druck auf einer Seite ausübt
und indem man es von ihren Vertiefungen aufhebt

- die acht Befestigungsschrauben des Hornes herausdrehen

- das Horn in die gewünschte Richtung drehen (den Satz des Hornes nie aus dem
Lautsprecher herausnehmen)

- die Befestigungsschrauben des Hornes wiedereinschrauben

- das Frontgitter wieder in die dazu bestimmten seitlichen Vertiefungen einlegen und die
Schrauben des Netzes wiedereindrehen.

INSTALLATION DES LAUTSPRECHERS

ACHTUNG

Den Lautsprecher auf eine stabile und sichere Art und Weise installieren, um jede
Gefahr für Personen oder Sachschäden zu vermeiden.

Um gefährliche Situationen zu vermeiden, nie mehrere Lautsprecher ohne
angemessene Abspannsysteme aneinander anschließen.
Bevor man den Lautsprecher aufhängt, alle Teile kontrollieren, sie sollen keine Schäden oder
Verformungen, keine fehlenden oder beschädigten Teile haben, die eine sichere Installation
beeinträchtigen könnten.

16

DEUTSCH

Bei Verwendung im Freien sollte man darauf achten, das die Lautsprecher vor witterungseinflüssen
wie Sturm, Regen, Hagel, Schnee, usw. geschützt sind.
Der Lautsprecher ist für folgende Verwendungen geeignet:

- auf einer Distanzstange

- auf dem Boden (als Monitor)

- auf einem Ständer

- mit zugelassenen Ringschrauben

- mit dazu bestimmten Bügeln aufgehängt

ACTHUNG

Hängen Sie den Lautsprecher nie an den Griffen auf!

Mit den Griffen ausschließlich für die Handhabung der einzelnen Lautsprecher.

ACTHUNG

Um den Lautsprecher zu hängen, nur eine Schraube für jede Hängestelle verwenden.
Die Hängestellen sind M8 für DVX P8 und DVX P10 oder M10 für DVX P12 und

DVX P15.

NEIN!

JA!

JA!

DVX P series – passive speaker

17

DEUTSCH

TECHNISCHE DATEN

DVX P8

DVX P10

System

Passive – 2 way

Passive – 2 way

RMS Power

300W

300W

Peak Power

600W

600W

Frequenzgang (-10dB)
(-6dB)

75Hz-20KHz

100Hz-20KHz

70Hz-20KHz
90Hz-20KHz

Crossover

1800Hz

1800Hz

Sensibilität 1W@1m

94dB

96dB

Schalldruck (SPL)

125dBmax

127dBmax

Lautsprecher

1 Woofer 8” 2” Coil
1x1” Compression Diver

Neodimio

1.5” voice coil

1 Woofer 10” 2” Coil
1x1” Compression Diver
Neodimio

1.5” voice coil

Impedanz Eingang

8ohm

8ohm

Filter

18dB/oct HIGH PASS

12dB/oct LOW PASS

18dB/oct HIGH PASS

12dB/oct LOW PASS

Abstrahlcharakteristik

90°x70° (rotatable)

90°x70° (rotatable)

Audio-Anschlüsse

2 x SPEAKON In parallel

2 x SPEAKON In parallel

Abmessungen (WxHxD)

250x425x260mm

9.8x16.7x10.2inch.

290x510x310mm

11.4x20.1x12.2 inch.

Gewicht

9.8Kg

21.6lbs

12.5Kg

27.6lbs

Mechanik
Box material
Farbe
Griff
Flugmöglichkeiten

Ständerflansch
Frontal netz

Birkensperrholz

Schwarz

1 x housing (oben)

12 x M8

2 x Quicklock-Pin

D36mm (alluminium)

Perforierte Metallplatte 1.2mm +

foam

Birkensperrholz

Schwarz

1 x housing (oben)

12 x M8

2 x Quicklock-Pin

D36mm (alluminium)

Perforierte Metallplatte 1.2mm +

foam

DVX P8

DVX P10

18

DEUTSCH

TECHNISCHE DATEN

DVX P12

DVX P15

System

Passive – 2 way

Passive – 2 way

RMS Power

500W

500W

Peak Power

1000W

1000W

Frequenzgang (-10dB)
(-6dB)

90Hz-20KHz
60Hz-20KHz

60Hz-20KHz
70Hz-20KHz

Crossover

1400Hz

1400Hz

Sensibilität 1W@1m

100dB

100dB

Schalldruck (SPL)

133dBmax

133dBmax

Lautsprecher

1 Woofer 12” 3” Coil
1x1.4” Compression Diver

Neodimio

2.5” voice coil
Dome al Titanium

1 Woofer 15” 3” Coil
1x1.4” Compression Diver
Neodimio

2.5” voice coil
Dome al Titanium

Impedanz Eingang

8ohm

8ohm

Filter

18dB/oct HIGH PASS

12dB/oct LOW PASS

18dB/oct HIGH PASS

12dB/oct LOW PASS

Abstrahlcharakteristik

90°x40° (rotatable)

90°x40° (rotatable)

Audio-Anschlüsse

2 x SPEAKON In parallel

2 x SPEAKON In parallel

Abmessungen (WxHxD)

370x625x395mm

14.6x24.6x15.5inch.

430x690x450mm

16.9x27.2x17.7inch.

Gewicht

23.2Kg

51.1lbs

26.1Kg

57.5lbs

Mechanik
Box material
Farbe
Griff
Flugmöglichkeiten

Ständerflansch
Frontal netz

Birkensperrholz

Schwarz

2 x housing (1 x Seite)

12 x M10

4 x Quicklock-Pin

D36mm (alluminium)

Perforierte Metallplatte 1.5mm +

foam

Birkensperrholz

Schwarz

2 x ad incasso (1 x Seite)

12 x M10

4 x Quicklock-Pin

D36mm (alluminium)

Perforierte Metallplatte 1.5mm +

foam

DVX P12

DVX P15

DVX P series – passive speaker

19

FRANÇAIS

DESCRIPTION

“DVX P” est une série de diffuseurs passifs en bois à deux voies, étudiés pour la sonorisation des
lieux moyennement grands.
Les diffuseurs de la série DVX P sont pourvus d'un filtre passif avec pente 12dB/oct pour la section
graves, 18dB/oct pour la section aigus ainsi que d'une protection thermique auto-rétablissante sur
le driver afin d'éviter des surcharges prolongées.

DVX P8

Le diffuseur passifs DVX P8 est équipé avec un haut-parleur

de graves 8” (bobine acoustique 2”) et un driver de
compression de 1” (bobine acoustique 1,5”) monté sur un

cornet avec dispersion 90°x70°.
Le diffuseur est fourni avec le cornet orienté à 90° dans le
sens horizontal.
Le diffuseur est fabriqué avec 1 poigné, les 12 points M8 et
les 2 points flypins situés sur les côtés et sur le derrière du
diffuseur en facilitent l'installation et le transport.
Le diffuseur a également été conçu pour l'utilisation en
soutien comme moniteur (angle 45°) ; en tournant le cornet, il
est possible de maintenir ce même angle de couverture
même avec l'utilisation du moniteur.
Dans la partie inférieure de la box, figure un support sur pied
standard (D36mm) en aluminium.

DVX P10

Le diffuseur passifs DVX P10 est équipé avec un haut-parleur

de graves 10” (bobine acoustique 2”) et un driver de
compression de 1” (bobine acoustique 1,5”) monté sur un

cornet avec dispersion 90°x70°.
Le diffuseur est fourni avec le cornet orienté à 90° dans le
sens horizontal.
Le diffuseur est fabriqué avec 1 poigné, les 12 points M8 et
les 2 points flypins situés sur les côtés et sur le derrière du
diffuseur en facilitent l'installation et le transport.
Le diffuseur a également été conçu pour l'utilisation en
soutien comme moniteur (angle 45°) ; en tournant le cornet, il
est possible de maintenir ce même angle de couverture
même avec l'utilisation du moniteur.
Dans la partie inférieure de la box, figure un support sur pied
standard (D36mm) en aluminium.

20

FRANÇAIS

DVX P12

Le diffuseur passifs DVX P12 est équipé avec un haut-parleur

de graves 12” (bobine acoustique 3”) et un driver de
compression de 1,4” (bobine acoustique 2.5”) monté sur un

cornet en aluminium avec dispersion 90°x40°.
Le diffuseur est fourni avec le cornet orienté à 90° dans le
sens horizontal.
Le diffuseur est fabriqué avec les 2 poignées, les 12 points
M10 et les 4 points flypins situés sur les côtés et sur le
derrière du diffuseur en facilitent l'installation et le transport.
Le diffuseur a également été conçu pour l'utilisation en
soutien comme moniteur (angle 45°) ; en tournant le cornet, il
est possible de maintenir ce même angle de couverture
même avec l'utilisation du moniteur.
Dans la partie inférieure de la box, figure un support sur pied
standard (D36mm) en aluminium.

DVX P15

Le diffuseur passifs DVX P15 est équipé avec un haut-parleur

de graves 15” (bobine acoustique 3”) et un driver de
compression de 1,4” (bobine acoustique 2.5”) monté sur un

cornet en aluminium avec dispersion 90°x40°.
Le diffuseur est fourni avec le cornet orienté à 90° dans le
sens horizontal.
Le diffuseur est fabriqué avec les 2 poignées, les 12 points
M10 et les 4 points flypins situés sur les côtés et sur le
derrière du diffuseur en facilitent l'installation et le transport.
Le diffuseur a également été conçu pour l'utilisation en
soutien comme moniteur (angle 45°) ; en tournant le cornet, il
est possible de maintenir ce même angle de couverture
même avec l'utilisation du moniteur.
Dans la partie inférieure de la box, figure un support sur pied
standard (D36mm) en aluminium.

DVX P series – passive speaker

21

FRANÇAIS

CONNEXIONS

ATTENTION

A fin d'éviter les risques de chocs électriques, ne pas relier le diffuseur avec

l'amplificateur allumé. Avant de faire fonctionner le diffuseur, vérifier attentivement que
les connexions soient bien faites afin d'éviter des courts-circuits ou des connexions erronées.
Deux connecteurs Speakon à 4 pôles: une prise permet l'entrée du signal audio, alors que la
deuxième prise peut être utilisée comme sortie pour la connexion en parallèle d'un autre diffuseur,
sont situés dans le panneau des connexions situé sur le côté postérieur du diffuseur.

Les connexions sur les connecteurs sont:
1+ pour le signal positif
1- pour le signal négatif (masse)
2+ non connecté
2- non connecté

Dans le cas où l'on souhaite relancer le signal amplifié, d'un diffuseur à un autre, il faut prêter une
attention particulière à l'impédance nominale qui dérive de la connexion, qui ne devra jamais être
inférieure à l'impédance minimale de l'amplificateur de puissance. Ceci pour éviter des sur­réchauffements anormaux ou, pire encore, des dégâts à l'amplificateur.
Les diffuseurs “DVX P” ont une impédance nominale d'entrée de 8 ohm, et il faudra se référer à
celle-ci pour les connexions.

ROTATION CONE

Les diffuseurs de la série “DVX P” permettent de maintenir le même angle de couverture, au
moyen de la rotation du cône, dans le cas d'une utilisation en position horizontale.
Si on veut modifier l'angle de couverture du cône, il faut nécessairement:

- dévisser les vis de fixation du réseau

- enlever la protection antérieure en exerçant une légère pression sur un côté et en la soulevant de
ses encastrements.

- dévisser les huit vis de fixation du cône

- faire rouler le cône dans la position désirée (ne jamais extraire le bloc cône du diffuseur)

- revisser les vis de fixation du cône

- insérer à nouveau la protection dans les encastrements latéraux et revisser les vis du réseau.

INSTALLATION DU DIFFUSEUR

ATTENTION

Installer le diffuseur de façon stable et sûre afin d'éviter toute condition de danger pour
l'intégrité des personnes et des structures.

Afin d'éviter les conditions de danger, ne pas superposer entre eux plusieurs diffuseurs
sans systèmes d'ancrage appropriés. Avant de suspendre le diffuseur, contrôler tous les
composants à utiliser, qui ne doivent présenter aucun dommage, aucune déformation ou partie
manquante ou abimée qui seraient susceptibles de réduire la sécurité de l'installation.

Lors de l'utilisation en espace aérés, éviter les lieux exposés aux intempéries.

22

FRANÇAIS

Le diffuseur est fourni par l'entreprise qui le fabrique et il est prédisposé pour l'utilisation:

- en appui

- au sol (comme écran)

- sur support mât

- en suspension avec les anneaux ou les étriers appropriés fournis par l'entreprise

ATTENTION

Ne jamais utiliser les poignées pour suspendre l'enceinte!

Utilisez les poignées exclusivement pour la gestion du haut-parleur unique.

ATTENTION

Utiliser une seule vis pour chaque point de suspension pour accrocher le diffuseur
Les points de suspension sont de M8 pour DVX P8 et DVX P10 ou bien de M10 pour
DVX P12 et DVX P15.

NO!

OUI!

OUI!

DVX P series – passive speaker

23

FRANÇAIS

DONNES TECHINIQUES

DVX P8

DVX P10

Système

Passifs – 2 vie

Passifs – 2 vie

Puissance RMS

300W

300W

Puissance Peak

600W

600W

Réponse en fréquence (-10dB)
(-6dB)

75Hz-20KHz

100Hz-20KHz

70Hz-20KHz
90Hz-20KHz

Crossover

1800Hz

1800Hz

Sensibilité 1W@1m

94dB

96dB

Pression sonore ( (SPL)

125dBmax

127dBmax

Composantes

1 Woofer 8” 2” Coil
1x1” Compression Diver

Neodimio

1.5” voice coil

1 Woofer 10” 2” Coil
1x1” Compression Diver
Neodimio

1.5” voice coil

Impedance entrée

8ohm

8ohm

Filtres

18dB/oct passe-haut

12dB/oct passe-bas

18dB/oct passe-haut

12dB/oct passe-bas

Dispersion

90°x70° (rotabile)

90°x70° (rotabile)

Connecteurs audio

2 x SPEAKON parallèle

2 x SPEAKON parallèle

Dimensions (WxHxD)

250x425x260mm

9.8x16.7x10.2inch.

290x510x310mm

11.4x20.1x12.2 inch.

Poids

9.8Kg

21.6lbs

12.5Kg

27.6lbs

Mécanique

Matériel box
Couleurpeinture
Poignée
Points de fixation

Stand support
Grille avant

Bois de bouleau

Noir

1 x intégré (au-dessus)

12 x M8

2 x flypin

D36mm (alluminium)

Plaque perforée 1.2mm + foam

Bois de bouleau

Noir

1 x intégré (au-dessus)

12 x M8

2 x flypin

D36mm (alluminium)

Plaque perforée 1.2mm + foam

DVX P8

DVX P10

24

FRANÇAIS

DONNES TECHINIQUES

DVX P12

DVX P15

Système

Passivo – 2 vie

Passivo – 2 vie

Puissance RMS

500W

500W

Puissance Peak

1000W

1000W

Réponse en fréquence (-10dB)
(-6dB)

90Hz-20KHz
60Hz-20KHz

60Hz-20KHz
70Hz-20KHz

Crossover

1400Hz

1400Hz

Sensibilité 1W@1m

100dB

100dB

Pression sonore ( (SPL)

133dBmax

133dBmax

Composantes

1 Woofer 12” 3” Coil
1x1.4” Compression Diver

Neodimio

2.5” voice coil
Dome al Titanium

1 Woofer 15” 3” Coil
1x1.4” Compression Diver
Neodimio

2.5” voice coil
Dome al Titanium

Impedance entrée

8ohm

8ohm

Filtres

18dB/oct passe-haut

12dB/oct passe-bas

18dB/oct passe-haut

12dB/oct passe-bas

Dispersion

90°x40° (rotabile)

90°x40° (rotabile)

Connecteurs audio

2 x SPEAKON parallèle

2 x SPEAKON parallèle

Dimensions (WxHxD)

370x625x395mm

14.6x24.6x15.5inch.

430x690x450mm

16.9x27.2x17.7inch.

Poids

23.2Kg

51.1lbs

26.1Kg

57.5lbs

Mécanique

Matériel box
Couleurpeinture
Poignée
Points de fixation

Stand support
Grille avant

Bois de bouleau

Noir

2 x intégré (1 x côté)

12 x M10

4 x flypin

D36mm (alluminium)

Plaque perforée 1.5mm + foam

Bois de bouleau

Noir

2 x intégré (1 x côté)

12 x M10
4 x flypin

D36mm (alluminium)

Plaque perforée 1.5mm + foam

DVX P12

DVX P15

DVX P series – passive speaker

25

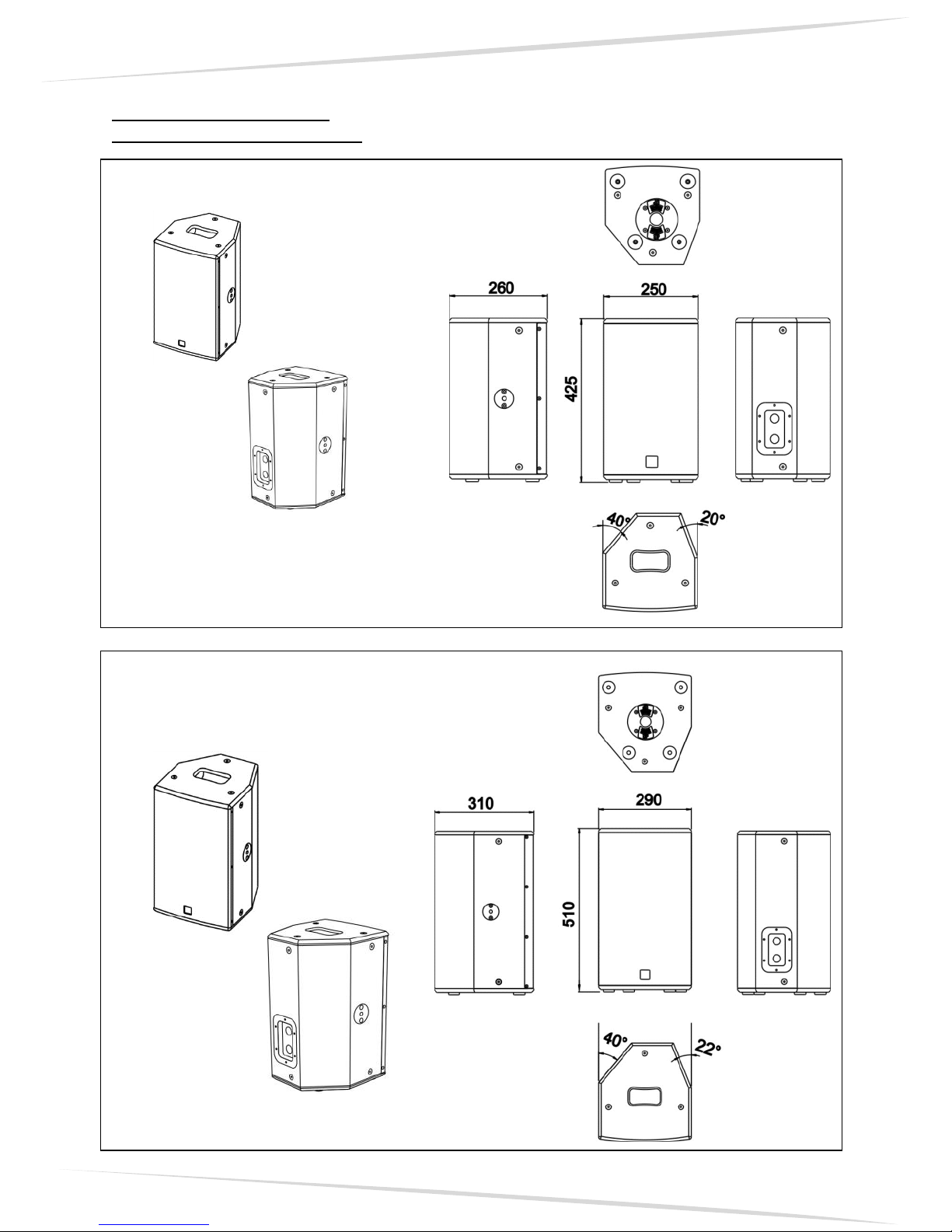

DIMENSIONI - DIMENSIONS
ABMESSUNGEN - DIMENSIONS

DVX P8

DVX P10

26

DIMENSIONI - DIMENSIONS
ABMESSUNGEN - DIMENSIONS

DVX P12

DVX P15

DVX P series – passive speaker

27

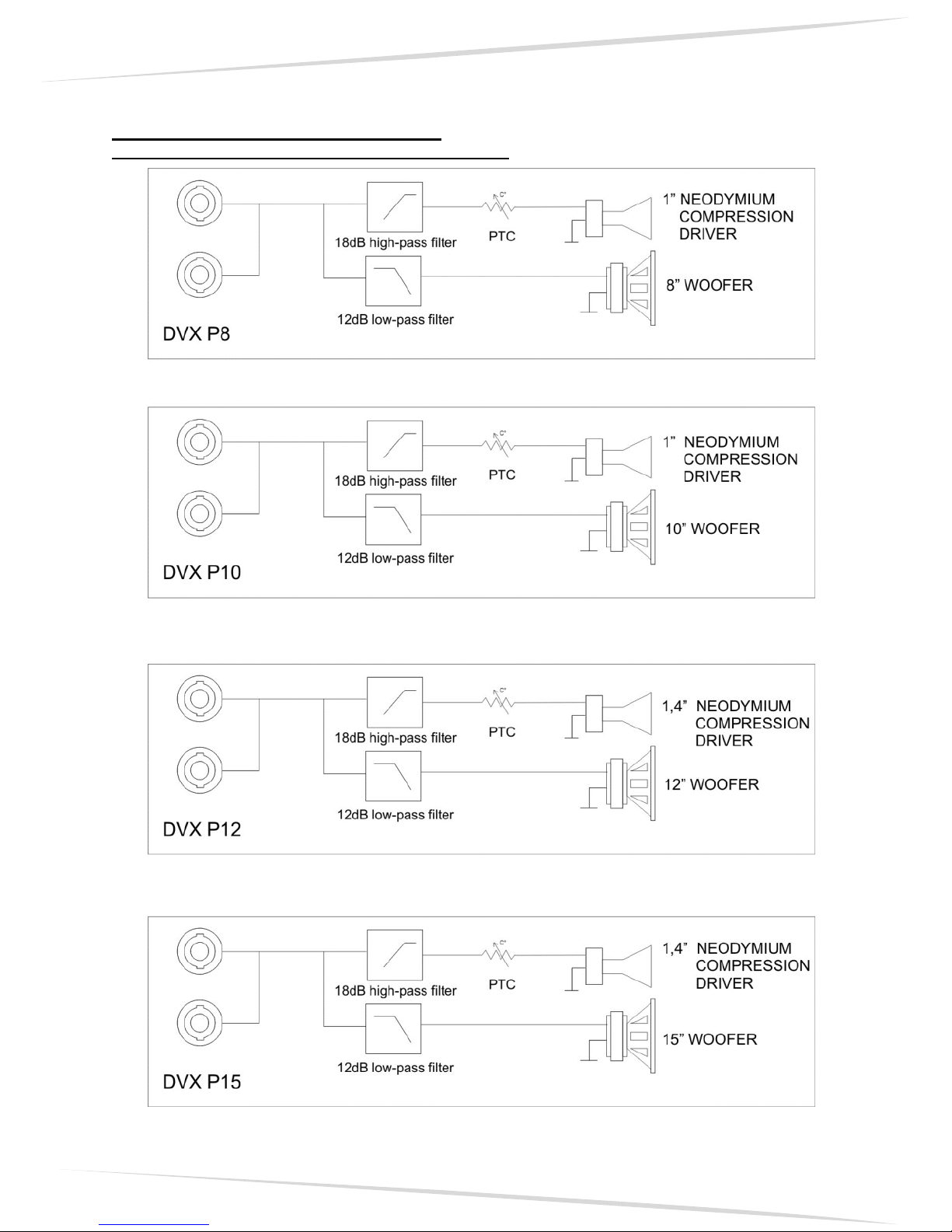

SCHEMA A BLOCCHI - BLOCK DIAGRAM
BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS

28

ANGOLO DI COPERTURA TROMBA / HORN ANGLE COVERAGE
HOCHTONHORN ABSTRAHLWINKEL / ANGLE DE COUVERTURE COTE

DVX P8
DVX P10

Utilizzo a pavimento (monitor) con tromba
ruotata
Floor use (monitor) with rotated horn.
Verwendung auf dem Boden (monitor) mit
gedrehtem Horn.
Utilisation au sol (écran) avec cone
tourney

DVX P series – passive speaker

29

ANGOLO DI COPERTURA TROMBA / HORN ANGLE COVERAGE
HOCHTONHORN ABSTRAHLWINKEL / ANGLE DE COUVERTURE COTE

DVX P12
DVX P15

Utilizzo a pavimento (monitor) con tromba
ruotata
Floor use (monitor) with rotated horn.
Verwendung auf dem Boden (monitor) mit
gedrehtem Horn.
Utilisation au sol (écran) avec cone
tourney

30

INSTALLAZIONE / INSTALLATION
INSTALLATIONEN / INSTALLATIONS

UTILIZZO IN APPOGGIO
SUPPORTED USE
ANWENDUNG
UTILISATION EN APPUI

SUPPORTO PIANTANA STANDARD (D36M)
STANDARD STAND (D36MM)
STANDARD-HOCHSTÄNDERFLANSCH (D36MM)
SUPPORT STANDARD (D36MM)

DVX P series – passive speaker

31

UTILIZZO A PAVIMENTO (MONITOR)
FLOOR USE (MONITOR)
VERWENDUNG AUF DEM BODEN (MONITOR)
UTILISATION AU SOL (ÉCRAN)

Per / For DVX P12
DVX P15

Nota: E’ possibile montare 4 piedi in gomma

sul fianco per utilizzo in appoggio (in dotazione)
Note: It is possible to mount 4 rubber feet on the
side for bookshelf use (provided)
Anmerkung: Zur Verwendung als Boden-Monitor
können die 4 beiliegende Gummifüße montiert werden.
Note: Il est possible de monter quatre pieds caoutchouc
sur le coté puor une utilisation en appui (en dotation)

ISTRUZIONI DI SICUREZZA PER ACCESSORI
SAFETY INSTRUCTIONS FOR ACCESSORIES
ZUBEHÖR SICHERHEITSHINWEISE
INSTRUCTIONS DE SÉCURITÉ POUR LES ACCESSOIRES

Contattare dB Technologies per gli accessori da utilizzare a corredo.
Si declina ogni responsabilità da un utilizzo inappropriato degli accessori o di dispositivi

aggiuntivi non idonei allo scopo.
Contact dB Technologies for accessories to be used with speakers.
Will not accept any responsibilty when inappropriate accessories or not suitable
additional devices are used.
Kontaktieren sie dBTechnologies für passendes Lautsprecherzubehör.
Falls unpassendes Zubehör verwendet wird, wird jegliche Haftung ausgeschlossen.
Contact dBTechnologies pour les accessoires à utiliser avec la machine.
N'accepterons pas toutes les responsabilités lorsque des accessoires inappropriés ou ne
conviennent pas à des dispositifs supplémentaires sont utilisés.

32

ACCESSORI - ACCESSORIES

ZUBEHÖR - ACCESSOIRES

KIT COMPLETO SUPPPORTO PIANTANA
STAND SUPPORT COMPLETE KIT

opzione DTF 8 --> DVX P8
option DTF 8 --> DVX P8

Staffa supporto piantana

opzione DTF 10 --> DVX P10

Stand adaptor

option DTF 10 --> DVX P10

KIT COMPLETO APPENDIBILITA’
HANG SYSTEM COMPLETE KIT

opzione DTF 8A --> DXV P8
option DTF 8A --> DXV P8
opzione DTF 10A --> DXV P10
option DTF 10A --> DXV P10

Fissaggio su strutture a traliccio

Fixing on truss structures

Fissaggio a muro

For wall bracket

Gli accessori per il fissaggio della staffa
non sono forniti in dotazione
The fixing accessory for wall bracket
are not suppling with the kit

DVX P series – passive speaker

33

Staffa supporto piantana
Stand adaptor

KIT COMPLETO APPENDIBILITA’
HANG SYSTEM COMPLETE KIT

opzione DTF 12 --> DXV P12
option DTF 12 --> DXV P12
opzione DTF 15 --> DXV P15
option DTF 15 --> DXV P15

Gli accessori per il fissaggio della staffa
non sono forniti in dotazione
The fixing accessory for wall bracket
are not suppling with the kit

Fissaggio a muro

For wall bracket

Fissaggio su strutture a traliccio

Fixing on truss structures

Per supporto piantana

Stand support

34

APPENDIBILITA’ TRAMITE GOLFARI
SUSPENDABLE WITH EYEBOLTS

opzione TE M8 --> DXV P8 / DXV P10
option TE M8 --> DXV P8 / DXV P10

L’opzione include solo i golfari.
The option including eyebolts only.

APPENDIBILITA’ TRAMITE GOLFARI
SUSPENDABLE WITH EYEBOLTS

opzione TE M10 --> DXV P12 / DXV P15
option TE M10 --> DXV P12 / DXV P15

L’opzione include solo i golfari.
The option including eyebolts only.

DVX P series – passive speaker

35

KIT COMPLETO APPENDIBILITA’ A MURO
WALL HANG SYSTEM COMPLETE KIT

opzione WB 09 --> DXV P8 / DXV P10
DXV P12 / DXV P15
option WB 09 --> DXV P8 / DXV P10
DXV P12 / DXV P15

36

DVX P series – passive speaker

37

38

DVX P series – passive speaker

39

A.E.B. Industriale Srl

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

Codice 420120213 Rev 1.0
