INTRODUZIONE
Gli stage monitor a 2 vie, biamplificati della serie DVX DM TH sono equipaggiati con un
amplificatore digitale ad alta efficienza DIGIPRO 1500S della serie DIGIPRO® G2, in grado di
erogare 1500W RMS. Il circuito di alimentazione dell’amplificatore DIGIPRO® G2 è stato progettato
per lavorare in modalità full-range; grazie alla tecnologia SMPS (Switched-Mode Power Supply)
con PFC (Power Factor Correction) viene garantito il funzionamento a tensioni di alimentazioni da
100 a 240V, garantendo le stesse prestazioni acustiche anche con linee di alimentazione fluttuanti
e non stabilizzate. Questo amplificatore, ad alta efficienza, permette di ottenere elevate potenze di
uscita con pesi e ingombri ridotti.
L’elevato SPL e l’accurata risposta in frequenza permettono a questa serie di stage monitor, di
essere utilizzati su palchi di grandi dimensioni ove sono richieste altissime prestazioni. Attraverso il
selettore posto sul pannello input è possibile la selezione tra 2 equalizzazioni preimpostate: EQ
FLAT e TH EQ.
I monitor DM12 TH e DM15 TH sono equipaggiati di un innovativo PHASE PLUG, posto davanti al
woofer, per aumentarne la pressione sonora alle medie frequenze (banda vocale).
Una caratteristica che rende unici i monitor della serie DM TH è la possibilità di ruotare il pannello
frontale, permettendo così, in poche semplici operazioni, la configurazione del monitor con la
tromba a destra o a sinistra. Il doppio logo, presente sul pannello, permette di avere sempre visibile
la posizione della tromba dall’esterno della rete di protezione frontale. La tromba a sua volta è
ruotabile.
La suddivisione delle connessioni input-output rende il cablaggio ancora più intuitivo. Avendo gli
ingressi (PowerCon e XLR input) su un lato e i link su l'altro (PowerCon e XLR output), più monitor
potranno essere utilizzati adiacenti senza alcun cavo visibile.
I box dei monitor DM TH sono realizzati in multistrato di betulla con spessore 15mm e verniciati
con poliurea di colore nero. Questo ne garantisce un'ottima durabilità e resistenza durante il
trasporto e l’installazione. Le due maniglie laterali a nicchia ne facilitano il trasporto.

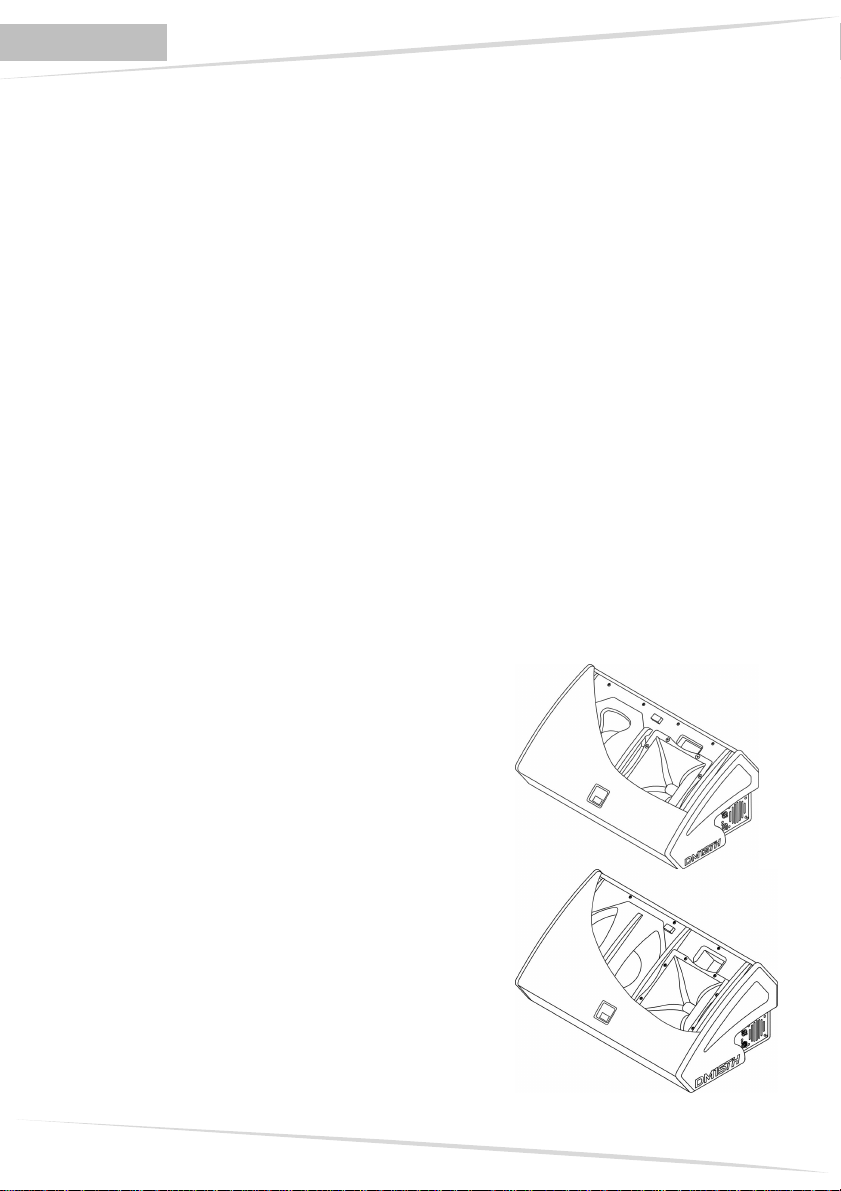

DVX DM12 TH
Il monitor attivo DM12 TH è equipaggiato con un
amplificatore DIGIPRO® in grado di erogare 750W (RMS)
per la sezione bassi e 375W (RMS) per la sezione alti.
Il diffusore attivo DM12 TH è un monitor a due vie con un
woofer 12” (voice coil 4”) al Neodimio e un compression
driver al Neodimio da 1,4” (voice coil 2,5”) montato su una
tromba di alluminio con dispersione 40°x90°.
Il diffusore viene fornito con la tromba orientata a 40° in
senso orizzontale.
DVX DM15 TH
Il monitor attivo DM15 TH è equipaggiato con un
amplificatore DIGIPRO® in grado di erogare 750W (RMS)
per la sezione bassi e 375W (RMS) per la sezione alti.
Il diffusore attivo DM15 TH è un monitor a due vie con un
woofer 15” (voice coil 4”) al Neodimio e un compression
driver al Neodimio da 1,4” (voice coil 2,5”) montato su una
tromba di alluminio con dispersione 40°x90°.
Il diffusore viene fornito con la tromba orientata a 40° in
senso orizzontale.
DVX DM TH Professional Stage Monitor
1
ITALIANO
COMANDI E FUNZIONI
Pannello Ingressi
1) CONNETTORE DI INGRESSO " BALANCED AUDIO INPUT”
Connettore XLR di ingresso bilanciato a livello linea.
2) INDICATORE LUMINOSO “LIMITER”
Questo indicatore s’illumina di colore rosso per indicare l'intervento del circuito limitatore interno, il
quale evita la distorsione dell'amplificatore e protegge gli altoparlanti da sovraccarichi.
3) INDICATORE LUMINOSO “SIGNAL”
Questo indicatore s'illumina di colore verde per indicare la presenza del segnale audio (ad un
livello di -20dB).
4) INDICATORE LUMINOSO “MUTE”
Questo indicatore di colore giallo indica lo stato dell’amplificatore.
Nel normale funzionamento il led è spento.
5) INDICATORE LUMINOSO “ON”
Questo indicatore s'illumina di colore verde per indicare che la tensione di alimentazione di rete è
corretta.
Nel normale funzionamento il led è acceso.
6) CONTROLLO SENSIBILITA’ INGRESSO “INPUT SENS”
Questo controllo regola la sensibilità del segnale in ingresso all’amplificatore.
Tale controllo non influisce sul livello dell’uscita “BALANCED LINK/OUT”
7) SELETTORE “MODE”
Questo interruttore a due posizioni permette la selezione tra due diverse equalizzazioni.
La posizione “FLAT” permette di avere una risposta lineare del diffusore.
La posizione “TH” corrisponde ad una equalizzazione personalizzata per i monitor TH.
8) PRESA DI ALIMENTAZIONE “FULL RANGE MAINS INPUT”
Consente la connessione del cavo di alimentazione e svolge la funzione di interruttore di rete.
Il connettore utilizzato per il collegamento alla rete è un POWER CON® (blu)
9) PORTA FUSIBILE “MAINS FUSE”
Alloggio per fusibile di rete.
2
ITALIANO

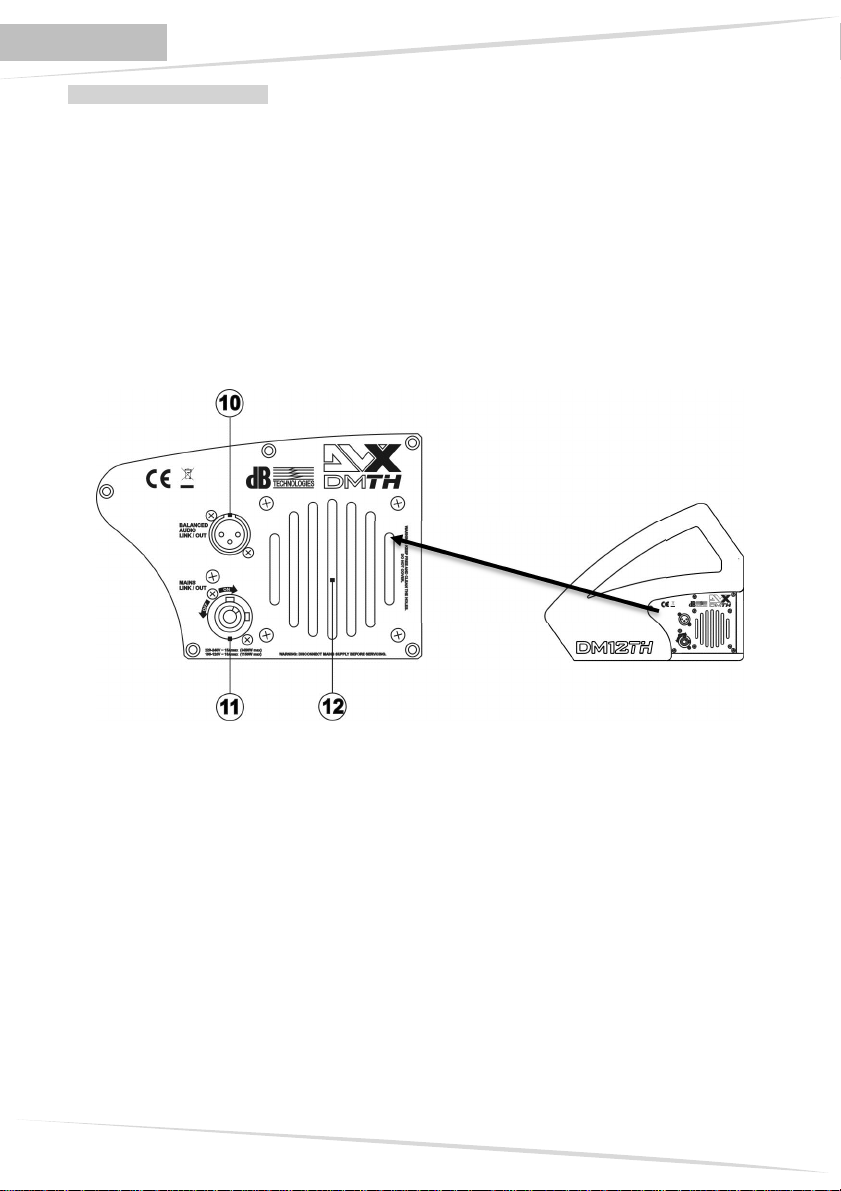

Pannello rilanci “Link”
10) CONNETTORE DI USCITA "BALANCED AUDIO LINK / OUT”
Il connettore “XLR” connesso in parallelo con l’ingresso (1) può essere utilizzato per inviare il
segnale audio ad un altro diffusore amplificato.
11) PRESA DI ALIMENTAZIONE RILANCIO “MAINS LINK / OUT”
Consente di rilanciare l’alimentazione di rete. L’uscita è connessa internamente in parallelo con
l’ingresso (8) e può essere utilizzata per alimentare un altro diffusore amplificato.
Il connettore utilizzato è un POWER CON® (grigio).
12) VENTOLA DI RAFFREDDAMENTO
Consente il raffreddamento dell’amplificatore durante il funzionamento. Non ostruire gli accessi e
pulire le griglie quando necessita per garantire il corretto ricircolo d’aria.
DVX DM TH Professional Stage Monitor
COLLEGAMENTI
Collegamento alla alimentazione di rete
Ogni diffusore attivo è provvisto del proprio cavo di alimentazione.
Il collegamento avviene tramite un connettore modello Neutrik POWER CON® (blu) che permette
di avere una facile e rapida connessione al diffusore oltre che a un ottimo sistema di bloccaggio.
Lo stesso connettore svolge la funzione di interruttore di rete.
L’apparecchio dovrà essere collegato ad una rete di alimentazione che possa erogare la massima
potenza richiesta.
Rilancio alimentazione di rete
Sul fianco destro del diffusore è presente un connettore Neutrik POWER CON® (grigio) per il
rilancio di alimentazione di rete.
Questa presa ha lo scopo di rilanciare l’alimentazione ad un altro diffusore riducendo i collegamenti
diretti alla rete.
Gli assorbimenti massimi degli amplificatori sono riportati sul pannello.
Il numero massimo dei diffusori collegabili insieme dipende dall’assorbimento massimo dei diffusori
e dalla corrente massima erogabile dalla sorgente di alimentazione.
3
ITALIANO
CARATTERISTICHE
Griglie frontali
Visto l’utilizzo professionale di questi diffusori, i componenti acustici sono protetti frontalmente da
una rete in lamiera forata con spessore 1,5mm e foam interno.
Raffreddamento
Il raffreddamento dell’amplificatore avviene attraverso il pannello in alluminio posto sul retro/fondo
del diffusore stesso.
La protezione termica è garantita da un circuito interno che controlla la temperatura
dell’amplificatore stesso e lo protegge dal surriscaldamento limitando il volume generale (con
temperatura >70°).
Se la temperatura raggiunge quella massima di utilizzo (>80°), il segnale audio viene posto in stato
di “mute” e l’intervento di questa protezione verrà segnalata tramite l’accensione dell’indicatore
luminoso giallo “MUTE”.
Il corretto volume e tutte le funzioni verranno ripristinate automaticamente al raggiungimento delle
normali temperature di esercizio.
Protezione
L’accensione continua dell’indicatore luminoso giallo “MUTE” indica che è stato rilevato un
malfunzionamento, ed il diffusore viene tenuto in stato di mute.
Eseguire le seguenti verifiche:
- Controllare la corretta connessione alla rete d’alimentazione.
- Assicurarsi della corretta tensione d’alimentazione.
- Controllare che l’amplificatore non sia surriscaldato.
- Scollegare dalla rete di alimentazione il diffusore, attendere qualche minuto e
ricollegarlo (autoreset)
Se dopo tale prove l’indicatore “MUTE” non si spenge contattare un centro assistenza autorizzato.
ROTAZIONE PANNELLO (TROMBA E WOOFER)
Una caratteristica che rende unici i monitor della serie DM TH è la possibilità di ruotare il pannello
frontale, questa caratteristica fornisce la possibilità di avere la tromba nella posizione desiderata
(destra o sinistra), in poche semplici operazioni.
E’ possibile in questo modo abbinare due monitor adiacenti configurati come monitor destro e
monitor sinistro.
Se si desidera modificare la configurazione del monitor (pag.25):
- svitare le viti di fissaggio della rete (otto viti - quattro per lato),
- rimuovere la rete di protezione anteriore,
- svitare le dodici viti di fissaggio del pannello frontale,
- ruotare il pannello facendo attenzione ai cavi,
- fissare nuovamente il pannello con le stesse viti,
- riposizionare rete e fissarla con le viti rimosse in precedenza.
Un logo, presente sul pannello, con i simboli stilizzati di tromba e woofer, permette di avere visibile
la posizione degli stessi componenti dall’esterno della rete di protezione frontale.
4
ITALIANO
ROTAZIONE TROMBA
I diffusori DVX DM12TH e DVX DM15TH permettono di modificare l’angolo di copertura audio,
tramite la rotazione della tromba.
Entrambi vengono forniti dalla ditta costruttrice sempre con la tromba orientata a 40° in senso
orizzontale.
Se si desidera modificare l’angolo di copertura della tromba è necessario (pag. 26-27):
- svitare le viti di fissaggio della rete (otto viti - quattro per lato),
- rimuovere la rete di protezione anteriore,
- svitare le otto viti di fissaggio della tromba,
- ruotare la tromba nella posizione desiderata (non estrarre mai il blocco tromba dal
diffusore),
- fissare nuovamente la tromba con le stesse viti,
- riposizionare rete e fissarla con le viti rimosse in precedenza.
INSTALLAZIONE DEL DIFFUSORE
ATTENZIONE
Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di
pericolo per l’incolumità di persone e strutture.
Nell’utilizzo all’aperto evitare luoghi esposti alle intemperie.
Il diffusore viene fornito dalla ditta costruttrice predisposto per l’utilizzo :
- in appoggio(come monitor) (pag.28)
ATTENZIONE
Non utilizzare mai le maniglie per appendere il diffusore!
DVX DM TH Professional Stage Monitor
5
ITALIANO
Sistema
Attivo Biamplificato
Attivo Biamplificato
Tipologia amplificatore
Digitale
- Classe D
Digitale
- Classe D
Potenza RMS
1500 W
1500 W
Potenza
musicale
3000W
3000W
Risposta in frequenza (
-
6dB)
63 -
16.000
Hz
55 -
16.000
Hz
Crossover LF
-
HF
1070 Hz
1070 Hz
Pressione sonora
(max SPL)
136 dB
136 dB
Componenti acustici
VC 2,5” Neodimio
Dispersione
40°x90°
ruotabile
40°x90°
ruotabile
S
ensibilità ingresso nominale
0dBm
0dBm
Impedenza ingresso
Alimentazione
Full-Range
Full-Range
Corrente di accensione
16.1A 16.1A
Consumo di corrente
Dimensioni (LxHxP)
670x325x405 mm
735x35
5x447 mm
Peso 24.5 Kg
28.5 Kg
Processore DSP
Meccanica
DATI TECNICI
DVX DM12TH DVX DM15TH
(-10dB)
(LR 24dB/oct)
Woofer
Driver
Bilanciato
Sbilanciato
100-120Vac 50-60Hz
220-240Vac 50-60Hz
DSP
Conversione audio AD/DA
Controllo volume
Equalizzazione
DIGIPRO® G2
59 - 18.000 Hz
12” - VC 4” Neodimio
1,4” - VC 2,5” Neodimio
20Kohm
10Kohm
100 - 240 Vac 50-60Hz con PFC
10A
5A
26.4x12.8x15.9 inch.
54 lbs
56bit
24bit/48KHz
Digitale
Flat EQ , TH EQ
DIGIPRO® G2
47 - 18.000 Hz
15” - VC 4” Neodimio
1,4” -
20Kohm
10Kohm
100 - 240 Vac 50-60Hz con PFC
10A
5A
28.9x14.0x17.6 inch.
62.8 lbs
56bit
24bit/48KHz
Digitale
Flat EQ , TH EQ
Materiale box
Colore
Finitura (vernice)
Maniglie
Rete frontale
Inclinazioni
Pannello frontale ruotabile
Tromba ruotabile
CLASSIFICAZIONE EMI
In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti Elettromagnetici E5.
Multistrato di betulla
Nero
Poliurea
1 lato destro + 1 lato sinistro
Lamiera forata 1.5mm
35°, 55°
Sì
Sì
Multistrato di betulla
Nero
Poliurea
1 lato destro + 1 lato sinistro
Lamiera forata 1.5mm
35°, 55°
Sì
Sì
6
ENGLISH
INTRODUCTION
The 2-way, double amplifier stage monitors of the DVX DM TH series are equipped with a highefficiency DIGIPRO 1500S digital amplifier of the DIGIPRO® G2 series, which can output 1500W
RMS. The power supply circuits of the DIGIPRO® G2 amplifier has been conceived to work in fullrange mode; thanks to the SMPS (Switched-Mode Power Supplies) technology with PFC (Power
Factor Correction) the operation with supply voltages between 100 Vac and 240Vac is guaranteed
by ensuring the same sound performances even with floating and non-stabilized power supply
systems. This high-efficiency amplifier allows to get high output powers, while keeping weight and
dimensions small.
The high SPL and the accurate frequency response allow this series of stage monitors to be used
on large stages, where very high performance is required. The selector located on the input panel
allows to choose between 2 preset equalisations: EQ FLAT and TH EQ.
The monitors DM12 TH and DM15 TH are equipped with an innovative PHASE PLUG, located in
front of the woofer, to increase their sound pressure at medium frequencies (voice band).
A unique feature of the DM TH series monitors is the possibility to rotate the front panel; this
allows, in just a few simple steps, to configure the monitor with the horn on the right or on the left.
The double logo on the panel allows to ensure that the horn position can always be seen from
outside the front protection net. The horn can be rotated in its turn.
The separation of the input-output connections makes wiring even more intuitive. As the inputs
(PowerCon and XLR input) are located on one side and the links on the other (PowerCon e XLR
output), multiple monitors can be used next to each other without any cable being visible.
The boxes of the DM TH monitors are made of multi-layer birch wood, 15mm thick, and painted
with black polyurea. This provides excellent durability and resistance during transport and
installation. The two recessed side handles facilitate transport.
DVX DM12 TH
The DM12 TH active monitor is equipped with a DIGIPRO®
amplifier which delivering 750W (RMS) for the bass section
and 375W (RMS) for the high frequency section.
The active speaker DM12 TH is two-way monitor features a
neodymium 12” (voice coil 4”) woofer and a neodymium 1.4”
(voice coil 2,5”) compression driver installed on a 40°x90°
aluminium CD- horn.
The speakers’ horizontal directivity is 40° by default factory
setting.
DVX DM15 TH
The DM15 TH active monitor is equipped with a DIGIPRO®
amplifier which delivering 750W (RMS) for the bass section
and 375W (RMS) for the high frequency section.
The active speaker DM15 TH is two-way monitor features a
neodymium 12” (voice coil 4”) woofer and a neodymium 1.4”
(voice coil 2,5”) compression driver installed on a 40°x90°
aluminium CD- horn.
The speakers’ horizontal directivity is 40° by default factory
setting.
DVX DM TH Professional Stage Monitor
7
ENGLISH
CONTROLS AND FUNCTIONS
Input Panela
1) “BALANCED AUDIO INPUT” INPUT CONNECTOR
Balanced XLR input at line level.
2) “LIMITER” INDICATOR LED
This indicator shows red to indicate that the internal limiter circuit has tripped, this prevents
amplifier distortion and protects the speakers against overloads.
3) “SIGNAL” INDICATOR LED
This indicator shows green to indicate the presence of audio signal (at level of -20dB).
4) “MUTE” INDICATOR LED
This yellow indicator indicates amplifier status.
The led is OFF in normal operating conditions.
5) “ON” INDICATOR LED
This indicator shows green to indicate that main power voltage is correct.
The LED is on in normal operating conditions.
6) “INPUT SENS” INPUT SENSITIVITY CONTROL
This control adjusts the sensitivity of the signal amplifier input. This control does not affect the
“BALANCED LINK/OUT”.
7) “MODE” SWITCH
This two-way switch allows to choose between two different system presets.
The “FLAT” position allows to get a linear response of the speaker.
The “TH” position corresponds to a custom equalisation for TH monitors.
8) “FULL RANGE MAINS INPUT” POWE SOCKET
For connecting the power cable provided and acts as power switch.
The connector used for main connection is a POWER CON® (blue) socket.
9) “MAINS FUSE” FUSE HOLDER
Mains fuse housing.
8
ENGLISH
“Link” Panels
10) "BALANCED AUDIO LINK / OUT” OUTPUT CONNECTOR
The “XLR” connector connected in parallel with input (1) can be used to send the input audio signal
to another amplified speaker.
11) “MAINS LINK / OUT” POWER SOCKET
For linking the mains power. The output is connected in parallel with input (8) and can be used to
power another active speaker. The connector is a POWER CON® (grey) socket.
12) COOLING FAN
It allows to cool down the amplifier during operation.
Don't obstruct the openings and clean the grids when needed to ensure proper air recirculation.
DVX DM TH Professional Stage Monitor
CONNECTIONS
Connecting to the mains supply
Each active speaker features its own power cable. Connection is done by a Neutrik POWER
CON® (blue) model which permits easy and fast connection to the speaker as well as being an
excellent locking system.
The same connector serves as a switch to turn ON and OFF the active loudspeaker by turning the
connector to the left (OFF) or right (ON).
The active speaker must be connected to a mains supply able to deliver the maximum required
power.
Main power supply linking
On the right side of the speaker, a Neutrik POWER CON® connector (grey) offers linking the
mains power supply.
This socket links the mains supply to another speaker, thereby reducing the direct connections to
the mains.
Maximum amplifier input power is shown on the amplifier panel.
The maximum number of speakers connected together depends by max input power and of the
maximum allowed current of the power source.
9
ENGLISH
CHARACTERISTICS
Front Grille
Given the professional use of these speakers, the acoustic components are protected in front by a
metal grille 1.5 mm thick with foam inside.
Cooling
The amplifier is cooled by means of the aluminium panel placed on the back/bottom of the speaker.
The thermal protection is ensured by an internal circuit which controls the temperature of the
amplifier and protects this against any risk of overheating thus limiting the general volume
(temperature >70°C).
If the temperature reaches the maximum operating temperature (>80°C), the audio signal is set to
the “mute” and and the intervention of this protection will be indicated by the switching on of the
yellow “MUTE” LED.
The required volume and all functions will be restored automatically when the normal operating
temperatures are reached.
Protection
When the yellow “MUTE” LED turns on continuously, it means that a malfunction has been
detected on the speaker, thus setting this to the mute position.
Perform the checks listed below:
- Check if the speaker is properly connected to the mains supply.
- Make sure that the power supply is of correct.
- Check that the amplifier is not overheated.
- Disconnect the speaker from the mains power supply, wait for a few minutes and connect
If after these tests the yellow “MUTE” LED is still on, please contact an authorised service centre.
PANEL ROTATION (HORN AND WOOFER)
A unique feature of the DM TH series monitors is the possibility to rotate the front panel; this allows
to have the horn in the desired position (right or left), in just a few simple steps.
This allows to use two monitors next to each other, configured as right monitor and left monitor.
If you wish to modify the monitor configuration (page 25):
A logo on the panel, with the stylised symbols of horn and woofer, allows to ensure that the position
of the components can always be seen from outside the front safety net.
it again (autoreset).
- unscrew the net fixing screws (eight screws - for on each side),
- remove the front protection net,
- unscrew the twelve front panel fixing screws,
- rotate the panel, paying attention to the cables,
- fix the panel back using the same screws,
- put the net back into place and fix it using the screw you previously removed.
10
ENGLISH
ROTATING HORN
The loudspeaker DVX DM12TH and DVX DM15TH allow to change the coverage angle by rotating
the horn.
The speakers are always supplied by the manufacturer with the horn positioned horizontal at 40°
by default.
If you wish to change the coverage angle (see page 26-27):
- unscrew the fixing screws of the grille (eight screws – four each side),
- remove the front protective grille,
- unscrew the eight fixing screws of the horn,
- rotate the horn in the desired position (the horn should never be removed from the
driver!)
- fix again the horn with the same screws removed before,
- put the grille in its original position and tighten the screws of the grille.
LOUDSPEAKER INSTALLATION
WARNING
Make sure that the loudspeaker is securely installed in a stable position to avoid any
injuries or damages to persons or property.
If you use the loudspeakers outdoors avoid places that are exposed to bad weather.
The loudspeaker has the following mounting options:
- in support (as stage monitor) (see page 28)
WARNING
Never use the handles to hang the speaker!
DVX DM TH Professional Stage Monitor
11
ENGLISH
System A
ctive Bi-
amp Active Bi-
amp
Typ
e of
amplifie
r Digital-
Class D
Digital-
Class D
RMS power 1500 W
1500 W
Musical
power 3000W
3000W
F
requen
cy response
(-6dB)
63 -
16.000 Hz
55 -
16.000
Hz
Crossover LF
-
HF
1070 Hz
1070 Hz
Sound
press
ure (max SPL)
136 dB
136 dB
Aco
ustic components
Dispersion
40°x90° rota
ta
ble 40°x90°
rotatable
Input s
ensi
tivity
0dBm 0dBm
Input i
mpeden
ce
Power supply
Full-Range
Full-Range
Inrush current
16.1A 16.1A
C
urrent consumption
Dimension
s (LxHxP)
670x325x405 mm
735x35
5x447 mm
Weight
24.5 Kg
28.5 Kg
Processor
DSP
Mechanica
l parts
TECHNICAL SPECIFICATIONS
DVX DM12TH DVX DM15TH
(-10dB)
(LR 24dB/oct)
Woofer
Driver
Balanced
Unbalanced
100-120Vac 50-60Hz
220-240Vac 50-60Hz
DSP
Audio conversion AD/DA
Volume control
Equalization
DIGIPRO® G2
59 - 18.000 Hz
12” - VC 4” Neodymium
1,4” - VC 2,5” Neodymium
20Kohm
10Kohm
100 - 240 Vac 50-60Hz con PFC
10A
5A
26.4x12.8x15.9 inch.
54 lbs
56bit
24bit/48KHz
Digital
Flat EQ , TH EQ
DIGIPRO® G2
47 - 18.000 Hz
15” - VC 4” Neodymium
1,4” - VC 2,5” Neodymium
20Kohm
10Kohm
100 - 240 Vac 50-60Hz con PFC
10A
5A
28.9x14.0x17.6 inch.
62.8 lbs
56bit
24bit/48KHz
Digital
Flat EQ , TH EQ
Box material
Colour
Finish (paint)
Handles
Frontal grille
Inclinations
Rotatable front panel
Rotatable horn
EMI CLASSIFICATION
According to the standards EN 55103 this equipment is designed and suitable to operate in E5
Electromagnetic environment.
Birch plywood
Black
Poliurea
1 right side + 1 left side
Performed sheet 1.5mm
35°, 55°
Yes
Yes
Birch plywood
Black
Poliurea
1 right side + 1 left side
Performed sheet 1.5mm
35°, 55°
Yes
Yes
12
DEUTSCH
EINFÜHRUNG
Die zweifach verstärkten 2-Wege Bühnenmonitore der Serie DVX DM TH sind mit einem digitalen
Hochleistungsverstärker DIGIPRO 1500S der Reihe DIGIPRO® G2 ausgestattet, der in der Lage
ist, bis zu 1500W RMS abzugeben. Die Versorgungsspannung des Verstärkers DIGIPRO® G2
wurde für den Fullrange-Betrieb ausgelegt. Dank der SMPS- Technologie (Switched-Mode Power
Supplies) mit PFC (Power Factor Correction) wird der Arbeitsbereich bei Versorgungsspannungen
zwischen 100V AC und 240V AC gewährleistet, wobei die gleichen Ausgangsleistungen auch bei
schwankenden und nicht stabilisierten Versorgungsleitungen garantiert sind. Dieser
Hochleistungsverstärker gestattet die Erzielung hoher Ausgangsleistungen bei mäßigem Gewicht
und geringen Abmessungen.
Der hohe SPL und der genaue Frequenzgang gestatten den Einsatz dieser Serie von
Bühnenlautsprechern auf Bühnen mit großen Abmessungen, wo besonders hohe Leistungen
gefordert werden. Anhand des Wahlschalters an der Input-Platte kann zwischen 2 voreingestellten
Equalizern gewählt werden: EQ FLAT und TH EQ.
Die Monitore DM12 TH und DM15 TH sind mit einem innovativen PHASE PLUG ausgestattet, der
sich vor dem Woofer befindet, um den Schallpegel bei mittleren Frequenzen (Stimmfrequenzband)
zu erhöhen.
Ein Merkmal, das die Monitore der Serie DM TH zu etwas Einzigartigem macht, ist die Möglichkeit,
die Frontplatte zu drehen und so mit wenigen, einfachen Handgriffen die Konfiguration des
Monitors mit dem Schalltrichter links oder rechts vorzunehmen. Das doppelte Logo an der
Frontplatte sorgt dafür, dass die Position des Schalltrichters von außerhalb des frontalen
Schutzgitters stets sichtbar ist. Der Schalltrichter kann seinerseits ebenfalls gedreht werden.
Die Aufteilung der Ein-/Ausgangsanschlüsse macht die Verkabelung noch intuitiver. Da sich die
Eingänge (PowerCon und XLR input) auf der einen und die Links auf der anderen Seite befinden
(PowerCon und XLR output), können mehrere Monitore nebeneinander aufgestellt werden, ohne
dass ein Kabel zu sehen ist.
Die Boxen der Monitore DM TH sind aus Birkenmultiplex mit 15mm Stärke und sind mit
schwarzem Polyharnstoff lackiert. Dies gewährleistet hohe Standzeit und Beständigkeit bei
Transport und Installation. Die beiden seitlichen, versenkten Griffe erleichtern den Transport.
DVX DM12 TH
Der aktive bi-amp Lautsprecher DVX DM12 TH ist mit einem
DIGIPRO® Verstärker ausgestattet, der 750W (RMS) für
den Bassbereich und 375 W (RMS) für den Hochtonbereich
liefert. Der DVX DM12 TH ist ein 2-Wege-Lautsprecher mit
einem 12“ Neodym- Woofer (Voice coil 4”) und einem 1,4“
Neodym- kompressions- Treiber (voice coil 2,5”), der auf
einem Aluminium CD Horn mit eine Abstrahlwinkel von
40°x90° montiert ist.
Der Lautsprecher wird mit horizontal auf 40°
ausgerichtetem CD Horn ausgeliefert.
DVX DM15 TH
Der aktive bi-amp Lautsprecher DVX DM15 TH ist mit einem
DIGIPRO® Verstärker ausgestattet, der 750W (RMS) für
den Bassbereich und 375 W (RMS) für den Hochtonbereich
liefert. Der DVX DM15 TH ist ein 2-Wege-Lautsprecher mit
einem 15“ Neodym- Woofer (Voice coil 4”) und einem 1,4“
Neodym- kompressions- Treiber (voice coil 2,5”), der auf
einem Aluminium CD Horn mit eine Abstrahlwinkel von
40°x90° montiert ist.
Der Lautsprecher wird mit horizontal auf 40°
ausgerichtetem CD Horn ausgeliefert.
DVX DM TH Professional Stage Monitor
13
DEUTSCH
BEDIENELEMENTE UND FUNKTIONEN
Panel-Eingänge
1) EINGANGSBUCHSE "BALANCED INPUT”
Symmetrischer XLR Eingang für Line-Pegel.
2) LED “LIMITER”
Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu signalisieren, welche die
Verzerrung des Verstärkers verhindert und die Lautsprecher gegen Überlastung schützt.
3) LED “SIGNAL”
Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von -20dB).
4) LED “MUTE”
Diese gelbe LED zeigt den Zustand “MUTE” des Verstärkers an.
Während des normalen Betriebs ist die LED ausgeschaltet.
5) LED “ON”
Diese LED leuchtet grün, wenn das Gerät an die richtige Netzspannung angeschlossen ist.
Während des normalen Betriebs leuchtet die LED.
6) EMPFINDLICHKEITSREGLER EINGANG “INPUT SENS”
Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers.
Diese Regelung beeinflusst nicht den Ausgangspegel “BALANCED LINK/OUT”.
7) WAHLSCHALTER “MODE”
Dieser 2- stufige Schalter gestattet die Auswahl von zwei verschiedenen System-Presets.
Die Stellung “FLAT” gestattet die Erzielung eines linearen Frequenzgangs des Lautsprechers.
Die Stellung “TH” entspricht einer personalisierten Entzerrung für TH-Monitore.
8) EINBAUKUPPLUNG “FULL RANGE MAINS INPUT”
Für den Anschluss des beiliegenden Netzkabels die Funktion des Schaltnetzwerk.
Für den Netzanschluss wird ein POWER CON® (blau) Einbaukupplung verwendet.
9) SICHERUNGSHALTER “MAINS FUSE”
Er enthält die Netzsicherung.
14
DEUTSCH
Panel-Erhöhungen “Link”
10) AUSGANGSBUCHSE "BALANCED AUDIO LINK/OUT”
Der parallel zum Eingang (1) angeschlossene XLR-Anschluss kann dazu verwendet werden, das
ankommende Audiosignal an einen anderen aktiven Lautsprecher weiter zu leiten.
11) EINBAUKUPPLUNG FÜR DIE POWER-WEITERLEITUNG “MAINS LINK/OUT”
Er dient zum Durchschleifen der Netzspannung. Der Ausgang ist parallel an den Eingang (8)
angeschlossen und kann zur Versorgung eines weiteren aktiven Lautsprechers verwendet werden.
Der Steckverbinder ist eine POWER CON® (grau) Einbaukupplung .
12) KÜHLUNGSLÜFTER
Gestattet die Kühlung des Verstärkers während des Betriebs. Die Öffnungen dürfen nicht verstopft
werden und die Gitter müssen bei Bedarf gereinigt werden, um eine einwandfreie Zirkulation der
Luft zu gewährleisten.
DVX DM TH Professional Stage Monitor
ANSCHLÜSSE
Netzanschluss
Jeder Aktivlautsprecher hat ein eigenes Netzkabel. Der Anschluss erfolgt mit einem Netzstecker
Neutrik POWER CON® (blau), der den einfachen und schnellen Anschluss des Lautsprechers
erlaubt und eine sichere Verriegelung garantiert. Der Stecker dient zugleich als Schalter zum
Einschalten und Ausschalten der Lautsprecher.
Das Gerät muss an ein Netz angeschlossen werden, dass die verlangte maximale Leistung
abgeben kann.
Power-Weiterführung
Auf der rechten Seite des Lautsprechers befindet sich eine Einbaukupplung Neutrik POWER
CON® (grau) für die Weiterleitung der Netzstromversorgung.
Über diese Steckbuchse kann man einen anderen Lautsprecher anschließen, um die Anzahl der
direkten Netzanschlüsse zu reduzieren.
Die maximale Stromaufnahme der Verstärker ist auf ihrem Typenschild angegeben.
Die Anzahl, der maximal aneinander anschließbaren Lautsprecher ist abhängig von ihrer
maximalen Stromaufnahme und vom maximalem Bemessungsstrom der ersten Netzsteckdose.
15
DEUTSCH
MERKMALE
Frontverkleidung
Angesichts des professionellen Einsatzes dieser Lautsprecher sind die Lautsprecher Komponenten
durch ein Lochblech mit 1,5 mm Stärke und hinterlegtem Schaumstoff geschützt.
Kühlung
Die Kühlung des Verstärkers erfolgt durch die Aluminiumplatte an der Rückseite (Bodenplatte) des
Lautsprechers. Der Hitzeschutz ist durch einen internen Schaltkreis gewährleistet, der die
Temperatur des Verstärkers überwacht und diesen vor Überhitzung schützt, indem die generelle
Lautstärke begrenzt wird ( bei Temperaturen >70°).
Wenn die Temperatur den maximalen Betriebswert erreicht (>80°), wird das Audiosignal auf „mute“
gesetzt, und die Intervention dieser Schutz wird durch die Beleuchtung der signalisiert werden was
durch das Aufleuchten der gelben Kontrolllampe „MUTE“ angezeigt wird.
Die volle Lautstärke und sämtliche Funktionen werden automatisch wieder restauriert, sobald die
normale Betriebstemperatur wieder erreicht wird.
Schutz
Das dauerhafte Aufleuchten der gelben Kontrolllampe “MUTE” bedeutet, dass der Verstärker eine
Funktionsstörung des Lautsprechers festgestellt und diesen daher in den Mute- Zustand versetzt
hat. In diesem Fall ist folgendes zu überprüfen:
- Den korrekten Anschluss an das Stromnetz kontrollieren
- Sicher stellen, dass die richtige Versorgungsspannung vorliegt
- Kontrollieren, dass der Verstärker nicht überhitzt ist.
- Den Lautsprecher vom Stromnetz trennen, einige Minuten abwarten und ihn dann
nochmals anschließen.
Wenn die Kontrolllampe auch nach dieser Wartezeit nicht erlischt, bitte eine qualifizierte
Kundendienststelle kontaktieren.
DREHEN DER FRONTPLATTE (HORN UND WOOFER)
Ein Merkmal, das die Monitore der Serie DM TH zu etwas Einzigartigem macht, ist die Möglichkeit,
die Frontplatte zu drehen. Dadurch kann mit wenigen, einfachen Handgriffen der Schalltrichter in
die gewünschte Position (links oder rechts) gebracht werden.
Auf diese Weise können zwei nebeneinander angeordnete Monitore als rechter und linker Monitor
konfiguriert werden.
Wenn die Konfiguration des Monitors geändert werden soll (Seite 25):
- Die Befestigungsschrauben des Gitters entfernen (acht Schrauben, d.h. vier pro Seite),
- Das vordere Schutzgitter entfernen,
- Die zwölf Befestigungsschrauben der Frontplatte abschrauben,
- Die Frontplatte drehen und dabei auf die Kabel achten,
- Die Frontplatte wieder mit den gleichen Schrauben befestigen,
- Das Gitter wieder anbringen und mit den zuvor entfernten Schrauben befestigen.
Ein Logo auf der Frontplatte, mit den stilisierten Symbolen von Horn und Woofer, sorgt dafür, dass
die Position dieser Bauteile von außerhalb des frontalen Schutzgitters stets sichtbar ist.
16
DEUTSCH
DREHEN DES HORNES
Das Horn des Lautsprechers ist drehbar, so dass man immer das gewünschte Abstrahlverhalten
bekommt.
Werkseitig ist das Hochtonhorn mit 40° horizontal eingebaut!
Wenn man den Schallabstrahlungswinkel des Hornes ändern möchte, gehen sie wie folgt vor (siete
26-27):
- die Befestigungsschrauben des Gitters entfernen (Acht Schrauben - vier auf jeder Seite),
- as vordere Schutzgitter entfernen,
- die acht Befestigungsschrauben des Hornes herausdrehen,
- das Horn in die gewünschte Richtung drehen (den Treiber nicht vom Horn trennen!)
- die Befestigungsschrauben des Hornes wieder einschrauben,
- das Frontgitter wieder einlegen und die Schrauben des Gitters wieder eindrehen.
INSTALLATION DES LAUTSPRECHERS
ACHTUNG
Den Lautsprecher auf eine stabile und sichere Art und Weise installieren, um jede
Gefahr für Personen oder Sachschäden zu vermeiden.
Bei Verwendung im Freien sollte man darauf achten, das die Lautsprecher vor witterungseinflüssen
wie Sturm, Regen, Hagel, Schnee, usw. geschützt sind.
Der Lautsprecher ist für folgende Verwendungen geeignet:
- auf einer Distanzstange (siete 28)
VORSICHT
Hängen Sie den Lautsprecher nie an den Griffen auf!
DVX DM TH Professional Stage Monitor
17
DEUTSCH
System
Active Bi
-
Amp Active Bi
-
Amp
Verstärker
typ Digital-
Class D
Digital-
Class D
RMS Leistung
1500 W
1500 W
Music power
3000W
3000W
Frequenzgang
(-6dB)
63 -
16.000 Hz
55 -
16.000 Hz
Crossover LF
-
HF
1070 Hz
1070 Hz
Schalldruck
(max SPL)
136 dB
136 dB
Lautsprecher
Abstrahlcharakteristik
40°x90°
drehbar
40°x90°
drehbar
Empfindlich
keit Eingang
0dBm 0dBm
Impedanz Eingang
Netzspannung
Full-Range
Full-Range
Einschaltstrom
16.1A 16.1A
Stromverbrauch
Abmessungen
(LxHxP)
670x325x405 mm
735x35
5x447 mm
Gewicht
24.5 Kg
28.5 Kg
Prozessor
DSP
Mechanik
TECHNISCHE DATEN
DVX DM12TH DVX DM15TH
(-10dB)
(LR 24dB/oct)
Woofer
Driver
Symmetrisch
Unsymmetrisch
100-120Vac 50-60Hz
220-240Vac 50-60Hz
DSP
Konvertieren von Audio- AD/DA
Lautstärke Kontrolle
Ausgleich
DIGIPRO® G2
59 - 18.000 Hz
12” - VC 4” Neodym
1,4” - VC 2,5” Neodym
20Kohm
10Kohm
100 - 240 Vac 50-60Hz con PFC
10A
5A
26.4x12.8x15.9 inch.
54 lbs
56bit
24bit/48KHz
Digital
Flat EQ , TH EQ
DIGIPRO® G2
47 - 18.000 Hz
15” - VC 4” Neodym
1,4” - VC 2,5” Neodym
20Kohm
10Kohm
100 - 240 Vac 50-60Hz con PFC
10A
5A
28.9x14.0x17.6 inch.
62.8 lbs
56bit
24bit/48KHz
Digital
Flat EQ , TH EQ
Materialkasten
Farbe
Finish (Farbe)
Griffe
Frontgitter
Neigungen
Drehbares frontplatte
Drehbares Horn
EMV Einstufung
Entsprechend der Norm EN 55103 ist diese Gerät entwickelt um in E5 elektromagnetischen Umgebungen zu
arbeiten.
Birkensperrholz
Schwarz
Polyurea
1 rechte Seite + 1 linke Seite
Lochblech 1.5mm
35°, 55°
Ja
Ja
Birkensperrholz
Schwarz
Polyurea
1 rechte Seite + 1 linke Seite
Lochblech 1.5mm
35°, 55°
Ja
Ja
18
FRANÇAIS
INTRODUCTION
Les écrans de podium à 2 voies amplifiés de la série DVX DM TH sont équipés d'un amplificateur
numérique haut rendement DIGIPRO 1500S de la série DIGIPRO® G2, capable de distribuer
1500W RMS. Le circuit d'alimentation de l'amplificateur DIGIPRO® G2 a été conçu pour fonctionner
en modalité full-range ; grâce à la technologie SMPS (Switched-Mode Power Supplies) avec PFC
(Power Factor Correction), le fonctionnement à tensions d'alimentations de 100Vac à 240Vac,
assurant les mêmes prestations acoustiques même avec des lignes d'alimentation fluctuantes et
non stabilisées. Cet amplificateur haute performance permet d'obtenir des puissances de sortie
élevées avec poids et encombrements réduits.
Le SPL élevé et la réponse précise en fréquence permettent à cette série de stage monitor d'être
utilisés sur des estrades de grandes dimensions où de très hautes prestations sont requises.
Grâce au sélecteur situé sur le panneau input, il est possible de choisir entre 2 égalisations préconfigurées : EQ FLAT et TH EQ.
Les écrans DM12 TH et DM15 TH sont équipés d'un PHASE PLUG innovant, situé devant le hautparleur pour en augmenter la pression sonore aux moyennes fréquences (bande sonore).
Une caractéristique qui rend uniques les écrans de la série DM TH est la possibilité de tourner le
panneau frontal permettant ainsi, en quelques opérations simples, la configuration de l'écran avec
le cornet à droite ou à gauche. Le double logo, présent sur le panneau, permet d'avoir toujours
visible la position du cornet de l'extérieur de la grille de protection frontale. Le cornet peut à son
tour être pivoté.
La subdivision des connexions input-output rend le câblage encore plus intuitif. En ayant les
entrées (PowerCon et XLR input) sur un côté et i link sur l'autre (PowerCon et XLR output),
plusieurs écrans pourront être utilisés adjacents sans aucun câble visible.
Les box des écrans DM TH sont réalisés en en bois multicouche d'hetre d'une épaisseur de 15 mm
et peints avec polyurie de couleur noir. Cela en garantit une excellente durabilité pendant le
transport et l'installation. Les deux poignées latérales en niche en facilitent le transport.
DVX DM12 TH
Le diffuseur actif DM12 TH est équipé d'un amplificateur
DIGIPRO® capable de distribuer 750W (RMS) pour la
section basses et 375W (RMS) pour la section aigues.
Le diffuseur actif DM12 TH est un diffuseur à deux voies
avec un haut-parleur de graves 12” (bobine acoustique 4”)
au Néodyme et un driver de compression au Néodyme de
1,4” (bobine acoustique 2,5”) monté sur un cornet en
aluminium avec dispersion 40°x90°.
Le diffuseur est fourni avec le cornet orienté à 40° dans le
sens horizontal.
DVX DM15 TH
Le diffuseur actif DM15 TH est équipé d'un amplificateur
DIGIPRO® capable de distribuer 750W (RMS) pour la
section basses et 375W (RMS) pour la section aigues.
Le diffuseur actif DM15 TH est un diffuseur à deux voies
avec un haut-parleur de graves 15” (bobine acoustique 4”)
au Néodyme et un driver de compression au Néodyme de
1,4” (bobine acoustique 2,5”) monté sur un cornet en
aluminium avec dispersion 40°x90°.
Le diffuseur est fourni avec le cornet orienté à 40° dans le
sens horizontal.
DVX DM TH Professional Stage Monitor
19
FRANÇAIS
COMMANDES ET FONCTIONS
Panneau entrées
1) CONNECTEUR D'ENTRÉE " BALANCED AUDIO INPUT”
Entrée symétrique au niveau ligne . Elle peut accueillir des prises “XLR”.
2) INDICATEUR LUMINEUX “LIMITER”
Cet indicateur s'allume de couleur rouge pour indiquer l'intervention du circuit limiteur interne qui
évite la distorsion de l'amplificateur et protège les haut-parleurs contre les surcharges
3) INDICATEUR LUMINEUX “SIGNAL”
Cet indicateur s'allume de couleur verte pour indiquer la présence du signal audio (à un niveau de 20dB).
4) INDICATEUR LUMINEUX “MUTE”
Cet indicateur de couleur jaune indique l'état de l'amplificateur.
Pendant le fonctionnement normal, la LED est éteinte
5) INDICATEUR LUMINEUX “ON”
Cet indicateur s'allume de couleur verte pour indiquer que la tension d'alimentation de réseau est
correcte. Pendant le fonctionnement normal, la LED est allumée.
6) CONTRÔLE SENSIBILITÉ ENTRÉE “INPUT SENS”
Ce contrôle règle la sensibilité du signal en entrée à l'amplificateur .
Ce contrôle n'influence pas le niveau de la sortie “BALANCED LINK/OUT”.
7) SÉLECTER “MODE”
Cet interrupteur à deux positions permet la sélection entre deux égalisations différentes.
La position “FLAT” permet d'avoir une réponse linéaire du diffuseur.
La position “TH” correspond à une égalisation personnalisée pour les écrans TH.
8) PRISE D'ALIMENTATION “FULL RANGE MAINS INPUT”
Elle permet de connecter le cordon d'alimentation fourni et remplit la fonction de commutation de
réseau.
Le connecteur utilisé pour le branchement au réseau est du type POWER CON® (bleu).
9) BLOC À FUSIBLE “MAINS FUSE”
Logement pour le fusible de réseau.
20
FRANÇAIS
Panneau des relances “Link”
10) CONNECTEUR DE SORTIE "BALANCED AUDIO LINK / OUT”
Le connecteur “XLR” connecté en parallèle avec l'entrée (1) peut être utilisé pour envoyer le signal
audio en entrée d'une autre enceinte amplifiée.
11) PRISE D'ALIMENTATION RELANCE “MAINS LINK / OUT”
Elle permet de relancer l'alimentation de réseau. La sortie est branchée en parallèle avec l'entrée
(8) et peut être utilisée pour alimenter une autre enceinte amplifiée.
Le connecteur utilisé est du type POWER CON® (gris)
12) VENTILATEUR DE REFROIDISSEMENT
Permet le refroidissement de l'amplificateur pendant le fonctionnement. Ne pas boucher les accès
et nettoyer si nécessaire pour garantir un bon recyclage de l'air.
DVX DM TH Professional Stage Monitor
BRANCHEMENTS
Branchement au réseau d'alimentation
Chaque enceinte active est dotée de son cordon d'alimentation. Le branchement s'effectue au
moyen d'un connecteur modèle Neutrik POWER CON® (bleu) qui rend aisé et rapide le
branchement de l'enceinte et assure un excellent blocage.
Le même connecteur sert de passage à allumer et éteindre le haut-parleur.
L'appareil doit être branché à un réseau d'alimentation en mesure de fournir la puissance
maximum requise.
Relance alimentation de réseau
Sur le côté droit de l'enceinte, on trouve un connecteur Neutrik POWER CON® (gris) pour la
relance de l'alimentation de réseau. Cette prise sert pour relancer l'alimentation à une autre
enceinte et réduire ainsi les branchements directs au réseau.
Les absorptions maximums des amplificateurs sont reportées sur la façade de l'amplificateur.
Le nombre maximum d'enceintes pouvant être reliées varie aussi bien en fonction des absorptions
maximums des enceintes que du courant maximum de la première prise d'alimentation.
21
FRANÇAIS
CARACTERISTIQUES
Grilles frontales
Etant donné l'utilisation professionnelle de ces diffuseurs, les composant sont protégés
frontalement par une tôle percée d'une épaisseur de 1,5 mm et mousse interne.
Refroidissement
Le refroidissement de l'amplificateur se fait au travers d'un panneau en aluminium situé sur les
fonds le diffuseur.
La protection thermique est assurée par un circuit interne qui contrôle la température de
l'amplificateur et le protège contre la surchauffe limitant le volume général (avec température
>70°).
Si la température atteint une utilisation maximale (> 80 °), le signal audio est placé dans un état de
"mute" et l'intervention de cette protection sera signalé par le témoin à jaunir "MUTE".
Le bon volume et toutes les fonctions seront remettre automatiquement quand les températures
normales de travail auront été atteintes.
Protection
Le tir est encore la lumière jaune "MUTE" indique qu'une anomalie a été détectée, et le diffuseur
est maintenu dans un état de muet.
Effectuer les vérifications suivantes:
- Contrôler que le branchement au réseau d'alimentation soit correct.
- S'assurer que la tension d'alimentation soit correcte.
- Contrôler que l'amplificateur ne soit pas en surchauffe.
- Débrancher du réseau d'alimentation le diffuseur et attendre quelques minutes et puis
Si après ces tests, le voyant ne s'éteint pas, contacter un centre d'assistance autorisé.
ROTATION PANNEAU (CORNET ET HAUT-PARLEUR)
Une des caractéristiques qui rend les écrans de la série DM TH uniques est qu'il est possible de
faire pivoter le panneau frontal, cette caractéristique permet d'avoir le cornet dans la position
désirée (droite ou gauche) en quelques opérations très simples.
Il est ainsi possible d'associer deux écrans adjacents configurés comme écran droit et écran
gauche.
Si l'on désire modifier la configuration de l'écran (page 25) :
Un logo, présent sur le panneau, avec les symboles stylisés de cornet et haut-parleur, permet de
voir la position de ces composants de l'extérieur de la grille de protection frontale.
essayer à nouveau.
- dévisser les vis de fixation du réseau (huit vis - quatre par côté),
- enlever la grille de protection antérieure,
- dévisser les douze vis de fixation du panneau frontal,
- tourner le panneau en faisant attention aux câbles,
- fixer à nouveau le panneau à l'aide des mêmes vis,
- repositionner la grille et la fixer à l'aide des vis qui ont été enlevées auparavant.
22
FRANÇAIS
ROTATION CONE
Les diffuseurs DVX DM12TH et DVX DM15TH permettent de changer l'angle de la couverture
audio, grâce à la rotation du cône
Les diffuseurs sont fournis par l'entreprise qui les fabrique, toujours avec le cône orienté à 40°
dans le sens horizontal.
Si on veut modifier l'angle de couverture du cône, il faut nécessairement (pag 26-27):
- dévisser les vis de fixation du réseau,
- enlever la protection antérieure,
- dévisser les huit vis de fixation du cône
- faire rouler le cône dans la position désirée (ne jamais extraire le bloc cône du
diffuseur)
- revisser les vis de fixation du cône
- insérer à nouveau la protection et revisser les vis du réseau.
INSTALLATION DU DIFFUSEUR
ATTENTION
Installer le diffuseur de façon stable et sûre afin d'éviter toute condition de danger pour
l'intégrité des personnes et des structures.
Lors de l'utilisation en espace aérés, éviter les lieux exposés aux intempéries.
Le diffuseur est fourni par l'entreprise qui le fabrique et il est prédisposé pour l'utilisation:
- en appui (pag. 28)
ATTENZION
Ne jamais utiliser les poignées pour accrocher le diffuseur!
DVX DM TH Professional Stage Monitor
23
FRANÇAIS
Système
Actif bi-amplifiée
A
ctif bi-amplifiée
Typologie amplificateur
Digital-
Classe D
Digital-
Classe D
Puissance
RMS 1500 W
1500 W
Puissance
de la
musi
que 3000W
3000W
Réponse en fréquence
(-6dB)
63 -
16.000 Hz
55 -
16.000 Hz
Crossover LF
-
HF
1070 Hz
1070 Hz
Pression sonore
(max SPL)
136 dB
136 dB
Composantes
acusti
que
Dispersion
40°x90° rota
tif 40°x90°
rotatif
Entrée sensibilité
0dBm 0dBm
Impedance entrée
Alimentation
Full-Range
Full-Range
Courant d'appel
16.1A 16.1A
Consommation de courant
Dimensions (WxHxD)
670x325x405 mm
735x35
5x447 mm
Poids 24.5 Kg
28.5 Kg
Processe
ur DSP
Mécanique
DONNES TECHINIQUES
DVX DM12TH DVX DM15TH
(-10dB)
(LR 24dB/oct)
Woofer
Driver
Symétrique
Asymétrique
100-120Vac 50-60Hz
220-240Vac 50-60Hz
DSP
Conversion audio AD/DA
Contrôle du volume
Equalizzation
DIGIPRO® G2
59 - 18.000 Hz
12” - VC 4” Neodymium
1,4” - VC 2,5” Neodymium
20Kohm
10Kohm
100 - 240 Vac 50-60Hz avec PFC
10A
5A
26.4x12.8x15.9 inch.
54 lbs
56bit
24bit/48KHz
Digital
Flat EQ , TH EQ
DIGIPRO® G2
47 - 18.000 Hz
15” - VC 4” Neodymium
1,4” - VC 2,5” Neodymium
20Kohm
10Kohm
100 - 240 Vac 50-60Hz avec PFC
10A
5A
28.9x14.0x17.6 inch.
62.8 lbs
56bit
24bit/48KHz
Digital
Flat EQ , TH EQ
Matériel box
Couleurpeinture
Finition (peinture)
Poignées
Grilles frontales
Inclinations
Panneau tournant
Cône tourné
CLASSIFICATION EMI
En accord aux les normes EN 55103, l'équipement est conçu et convenable pour une utilisation en
environnement électromagnétique E5.
Multicouche de bouleau
Noir
Polyurée
1 côté droit + 1 côté gauche
Tôle perforée 1.5mm
35°, 55°
Oui
Oui
Multicouche de bouleau
Noir
Polyurée
1 côté droit + 1 côté gauche
Tôle perforée 1.5mm
35°, 55°
Oui
Oui
24
PANEL ROTATION
DREHENDE
PLATTEN
PANNEAU
TOURNANT
ROTAZIONE PANNELLO
DVX DM TH Professional Stage Monitor
25
ANGOLO DI COPERTURA TROMBA
HORN ANGLE COVERED
HOCHTONHORN ABSTRAHLWINKEL
ANGLE DE COUVERTURE COTE
DM12TH
26
DM15TH
DVX DM TH Professional Stage Monitor
27
UTILIZZO IN APPOGGIO
SUPPORTED USE
ANWENDUNG
UTILISATION EN APPUI
28
DIMENSIONI
DM12TH
DM15TH
DIMENSIONS
ABMESSUNGEN
DIMENSIONS
DVX DM TH Professional Stage Monitor
29
SCHEMA A BLOCCHI
BLOCK DIAGRAM
BLOCKSCHALTBILD
SCHEMAS FONCTIONNELS
DM12TH
DM15TH
30
Codice 420120209 Rev 1.0
DVX DM TH Professional Stage Monitor
A.E.B. Industriale Srl
Via Brodolini, 8
Località Crespellano
40053 VALSAMOGGIA
BOLOGNA (ITALIA)
Tel +39 051 969870
Fax +39 051 969725
www.dbtechnologies.com
info@dbtechnologies-aeb.com
Loading...
