MANUALE D’USO – Sezione 1
USER MANUAL - Section 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione 2”.
The warnings in this manual must be observed together with the "User Manual - Section 2".
EMI CLASSIFICATION
According to the standards EN 55103 this equipment is designed and suitable to operate in E3 (or lower E2, E1)
Electromagnetic environments.
FCC CLASS B STATEMENT ACCORDING TO TITLE 47, CHAPTER I,
SUBCHAPTER A, PART 15, SUBPART B
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
WARNING
Make sure that the loudspeaker is securely installed in a stable position to avoid any injuries or damages to
persons or properties. For safety reasons di not place one loudspeaker on top of another without proper fastening
systems. Before hanging the loudspeaker check all the components for damages, deformations, missing or
damaged parts that may compromise safety during installation. If you use the loudspeakers outdoor avoid spots
exposed to bad weather conditions.
Contact dBTechnologies for accessories to be used with the speakers. dBTechnologies will not accept any
responsibility for damages caused by inappropiate accessories or additional devices.
DVA KS10 Cod. 420120233 REV. 1.0
2
ITALIANO
ENGLISH
DVA KS10
Cod. 420120233 REV. 1.0
3
Italiano
1. INFORMAZIONI GENERALI ................................................................................................... 5
BENVENUTI! ........................................................................................................................ 5
PANORAMICA INTRODUTTIVA .......................................................................................... 5
RIFERIMENTI PER L’UTENTE ................................................................................................ 5
CARATTERISTICHE MECCANICHE ED ACUSTICHE ............................................................. 6
DIMENSIONI ............................................................................................................................................... 6
COPERTURA ACUSTICA ............................................................................................................................. 6
ACCESSORI ................................................................................................................................................. 6
CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO ................... 7
SEZIONE DI INPUT E DI CONTROLLO ........................................................................................................ 8
2. PRIMA ACCENSIONE ............................................................................................................ 10
CONTENUTO DELLA CONFEZIONE .................................................................................. 10
PREPARAZIONE ALL’INSTALLAZIONE ............................................................................... 10
UTILIZZO DI DBTECHNOLOGIES COMPOSER .................................................................. 11
COLLEGAMENTO ED EVENTUALE RILANCIO DELL’ALIMENTAZIONE FRA 2 SUB ................................... 12
COLLEGAMENTO E RILANCIO AUDIO DELL’INGRESSO FRA 2 SUB ........................................................ 13
CONFIGURAZIONE E OTTIMIZZAZIONE ......................................................................... 15
3. ESEMPI DI INSTALLAZIONE ................................................................................................. 16
4. AGGIORNAMENTO DEL FIRMWARE .................................................................................. 18
5. RISOLUZIONE DEI PROBLEMI ............................................................................................. 19
6. SPECIFICHE TECNICHE DVA Ks10 ....................................................................................... 20
GENERALE ................................................................................................................................................ 20
DATI ACUSTICI .......................................................................................................................................... 20
AMPLIFICATORE ....................................................................................................................................... 20
PROCESSORE ............................................................................................................................................ 21
INTERFACCIA UTENTE .............................................................................................................................. 21
INGRESSI E USCITE ................................................................................................................................... 21
SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO) ............................................................................... 21
DIMENSIONI ............................................................................................................................................. 21
DVA KS10 Cod. 420120233 REV. 1.0
4
Italiano
1. INFORMAZIONI GENERALI
BENVENUTI!
Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo subwoofer
attivo racchiude in sé anni di esperienza ed innovazione nel campo della diffusione sonora, con l’impiego di
soluzioni d’avanguardia in campo acustico, elettronico e di ricerca sui materiali.
PANORAMICA INTRODUTTIVA
Il subwoofer DVA KS10 è un subwoofer attivo nato per proseguire la strada di innovazione e qualità professionale
che caratterizzano la serie DVA. La congurazione semi-caricata a tromba permette l’ottimizzazione acustica. Il
DSP, che controlla l’amplicatore di nuova generazione DIGIPRO G3, permette di congurare con semplicità e
accuratezza il comportamento sonoro nelle congurazioni di utilizzo professionali. L’accoppiamento con i moduli
line-array della nuova serie DVA K5 permette inne di soddisfare completamente le esigenze di qualsiasi contesto,
installazione e tour.
Le caratteristiche più salienti del KS10 sono:
• sezione di amplicazione potente e silenziosa, grazie al nuovo amplicatore in classe D DIGIPRO G3
che non necessita di ventilazione attiva, e permette di erogare no a 1800 W di picco.
• SPL (di picco) di 134 dB
• woofer da 18” di alta qualità
• dotazione di maniglie e punti di montaggio per garantirne rapidità e versatilità di utilizzo in ogni
contesto
• congurazione DSP veloce ed accurata tramite controlli per delay, fase e crossover
RIFERIMENTI PER L’UTENTE
Per utilizzare al meglio il vostro DVA KS10 consigliamo di:
• leggere il manuale d’uso quick start presente nella confezione e questo manuale d’uso completo in
ogni sua parte e conservarlo per tutta la durata di vita del prodotto.
• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.
• Aggiornare il rmware all’ultima versione (si confronti la sezione “AGGIORNAMENTO DEL FIRMWARE”)
• conservare prova d’acquisto e GARANZIA (Manuale d’uso “sezione 2”).
DVA KS10
Cod. 420120233 REV. 1.0
5
CARATTERISTICHE MECCANICHE ED ACUSTICHE
DIMENSIONI
DVA KS10 pesa 43,4 kg, con dimensioni di 515 x 640 x 720 mm.
Il cabinet in legno presenta punti di aggancio integrato, in
particolare 2 punti sul top per l’utilizzo di eventuali y bar,
predisposizioni laterali per l’utilizzo del kit opzionale SRK-10, un
supporto piantana con lettatura M20.
COPERTURA ACUSTICA
Usando i controlli di fase e delay, è possibile regolare in
maniera precisa la congurazione più appropriata (Endre,
Cardioide) per ottenere le migliori caratteristiche di direttività
in ogni contesto.
Italiano
ACCESSORI
Per il montaggio, il trasporto e la protezione del sistema, sono
previsti come opzionali:
• Rain cover DRP-s10
• Ruote DWK-20
• Fly-bar DRK-10 e DRK-20
• Fly-bar DRK-20M motorizzato
• Kit di montaggio SRK-10 (utilizzo dedicato in particolare
al montaggio con i moduli line-array DVA K5)
• Cavi di rilancio DCK-15, DPC-15, DAC 15, DPC-1000M, kit cavi DCK-15, DCK-45 e DCK-45 TypeB
Per ogni ulteriore informazione, fare riferimento al sito www.dbtechnologies.com e ai manuali relativi di ogni
singolo accessorio.
DVA KS10 Cod. 420120233 REV. 1.0
6
Italiano
CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO
L’amplicatore digitale di ultima generazione
DIGIPRO G3, in classe D, è caratterizzato da una
sezione di alimentazione con funzione di auto-range
particolarmente efciente. Il sistema è silenzioso, non
necessitando di un apparato di ventilazione.
Il controllo del sistema è afdato ad un potente DSP che
permette di congurare in modo immediato e veloce il
subwoofer in qualsiasi contesto di utilizzo

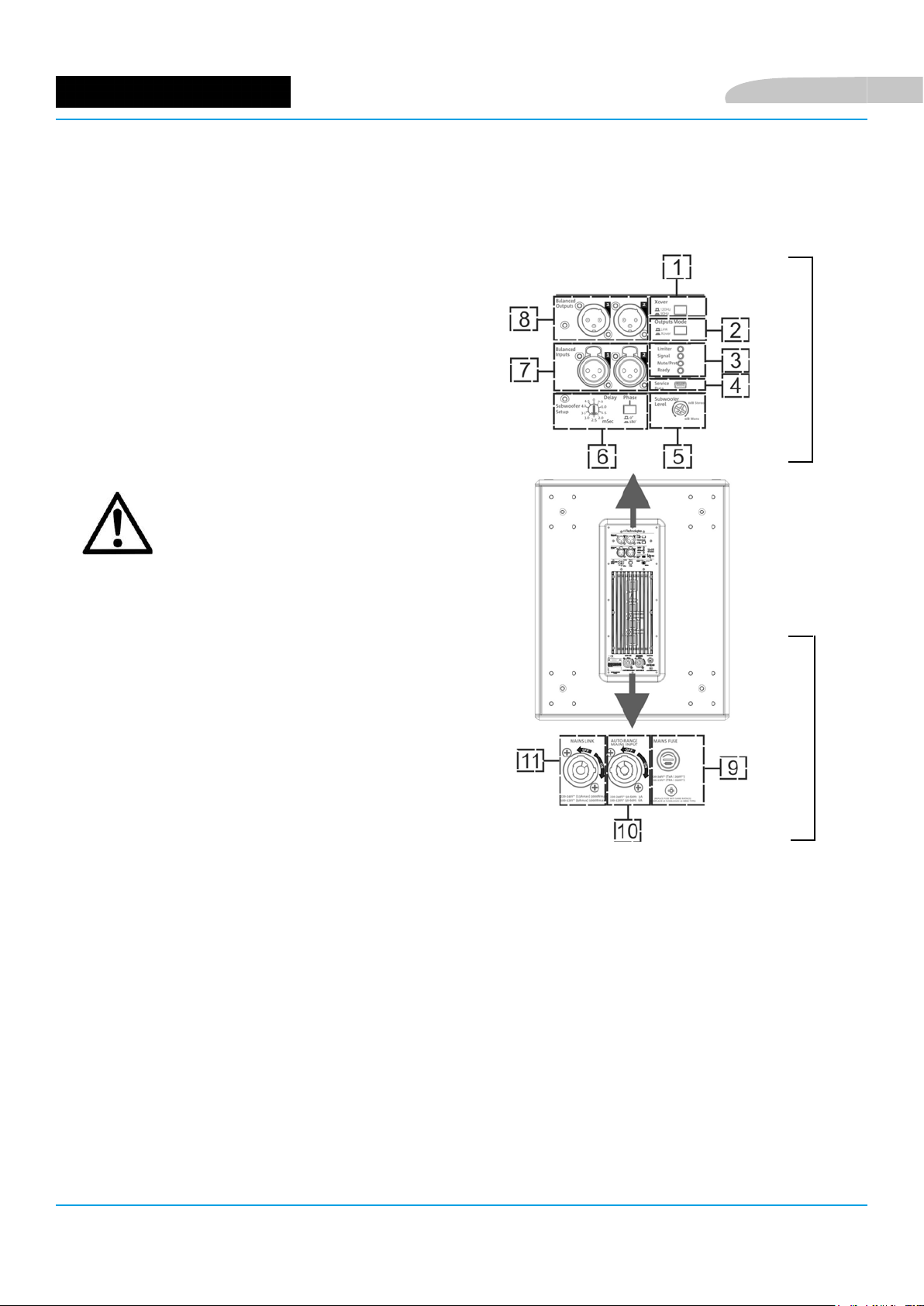

Il pannello del DIGIPRO G3 è caratterizzato da:
• Sezione di Input e Controllo
• Sezione di Alimentazione
INPUT E DI
SEZIONE DI
CONTROLLO
ATTENZIONE!
• Proteggere il modulo dall’umidità.
• Non tentare in nessun modo di aprire
l’amplicatore.
• In caso di malfunzionamento,
interrompere immediatamente
l’alimentazione, scollegando il modulo dalla
rete, e contattare un riparatore autorizzato.
SEZIONE DI
ALIMENTAZIONE
DVA KS10
Cod. 420120233 REV. 1.0
7
SEZIONE DI INPUT E DI CONTROLLO
1. INGRESSI BILANCIATI (Balanced
Inputs)
Sono presenti 2 ingressi
(congurazione mono o stereo) per
cavi bilanciati con connettori XLR.
2. USCITE BILANCIATE
Sono presenti 2 uscite (congurazione
mono o stereo) per cavi bilanciati con
connettori XLR.
3. SUBWOOFER LEVEL
Controllo del livello del segnale audio
in uscita. Impostare a 0 dB (stereo
o mono) per la maggior parte delle
applicazioni.
Italiano
4. OUTPUTS MODE
Permette di selezionare il tipo di
ltraggio applicato al segnale di uscita (LINK, o XOVER)
5. SWITCH XOVER
Pulsante che permette di scegliere la frequenza di crossover (taglio a 120 Hz o 90 Hz).
6. CONTROLLI “SUBWOOFER SETUP”
Controllo rotary “Delay” per impostare un valore di ritardo in ms (ad esempio in congurazione
Endre), e pulsante “Phase” per effettuare l’inversione di fase (ad esempio in congurazione
Cardioide).
7. LED DI SEGNALAZIONE
Led Limiter, Signal, Mute/Prot, Ready
Durante il funzionamento normale dello speaker con segnale audio in ingresso, il LED Ready è
acceso sso, il LED Signal lampeggia indicando la presenza di segnale. Per ulteriori informazioni
il funzionamento dei LED in alcune fasi di utilizzo del subwoofer è schematizzato nella gura a
pagina 9.
8. SERVICE DATA
Porta USB mini di tipo B da utilizzare esclusivamente per l’aggiornamento del rmware. Per ulteriori
informazioni consultare il sito http://www.dbtechnologies.com alla sezione “DOWNLOADS” ed il
capitolo AGGIORNAMENTO DEL FIRMWARE.
DVA KS10 Cod. 420120233 REV. 1.0
8
Italiano
9. MAINS INPUT
Connettore di alimentazione per cavo dotato di
connettore powerCON
10. MAINS LINK
Connettore per il rilancio
dell’alimentazione. Riporta in
targa corrente e potenza massima
complessive in un sistema rilanciato
11. FUSIBILI DI RETE
Alloggiamento dei fusibili di rete
Nella tabella sottostante è riportato uno schema del comportamento dei LED.
TIPO LED FASE DI ACCENSIONE
DELLO SPEAKER
IN FUNZIONE
NORMALE
WARNING
GENERICO
BLOCCO PER
ANOMALIA DELLO
SPEAKER
LIMITER SPENTO SPENTO, SI
ACCENDE SOLO
CON DISTORSIONE
SIGNAL
MUTE/
PROT
READY SPENTO ACCESO FISSO ACCESO FISSO SPENTO
SPENTO LAMPEGGIO
ACCESO PER QUALCHE
SECONDO
Tabella di segnalazione dei LED
IN PRESENZA DI
SEGNALE
SPENTO LAMPEGGIO
LAMPEGGIO
MOMENTANEO
SEGNALAZIONE
NORMALE DI
AUDIO IN
INGRESSO
MOMENTANEO
LAMPEGGIO CICLICO
CONTINUO
SPENTO
ACCESSO FISSO
DVA KS10
• Utilizzare solo cavi con connettori di alta qualità. L’utilizzo di cavi con connettori di scarsa
qualità potrebbe compromettere la funzionalità del diffusore.
• Non utilizzare il diffusore per un lungo periodo con il led di limiter acceso o frequentemente
lampeggiante, che indica un funzionamento in condizioni di stress eccessivo
Cod. 420120233 REV. 1.0
9
2. PRIMA ACCENSIONE
CONTENUTO DELLA CONFEZIONE
Il contenuto dell’imballo di DVA KS10 è:
1. DVA KS10
2. Quick start e documentazione relativa alla garanzia e alla sicurezza
3. Fusibili per il funzionamento nel range di tensione 100-120V
4. Cavo di alimentazione con connettore powerCON
PREPARAZIONE ALL’INSTALLAZIONE
I componenti meccanici integrati di DVA KS10 che si trovano su ogni lato dello speaker sono:
A - PREDISPOSIZIONE PER PALO M20
B - PREDISPOSIZIONI PER DRK-10 E DRK-20
C - MANIGLIE IN METALLO
D - FORI LATERALI ADDIZIONALI PER L’OPZIONE DI UTILIZZO DEL KIT
SRK-10
E - PREDISPOSIZIONE PER RUOTE POSTERIORI
Italiano
Prima dell’installazione, all’apertura della confezione ricordarsi di:
• Togliere il sacchetto che contiene il fusibile e il cavo
di alimentazione
ATTENZIONE!
• Il diffusore viene fornito con due fusibili
già montati per operare nel range 220-240
V. Se è necessario operare nel range di
tensione 100-120 V:
1. Disconnettere ogni connessione, compresa
l’alimentazione.
2. Attendere 5 minuti.
3. Sostituire i fusibili con quelli forniti nella
confezione per il range 100-120 V.
4. Usare solo il cavo in dotazione.
• Utilizzare solo cavi con connettori di alta qualità. L’utilizzo di cavi con connettori di scarsa
qualità potrebbe compromettere la funzionalità del diffusore.
• Non utilizzare il diffusore per un lungo periodo con il led di limiter acceso o frequentemente
lampeggiante, che indica un funzionamento in condizioni di stress eccessivo
ATTENZIONE!
Non rimuovere mai la griglia frontale di protezione del prodotto.
Per prevenire il pericolo di scossa elettrica, in caso di danneggiamento accidentale o sostituzione (da
effettuarsi presso il servizio assistenza) della griglia di protezione, disconnettere immediatamente
l’alimentazione.
Non connettere l’alimentazione di rete no a quando la griglia è rimossa.
DVA KS10 Cod. 420120233 REV. 1.0
10
Italiano
UTILIZZO DI DBTECHNOLOGIES COMPOSER
Il software dBTechnologies Composer, gratuitamente scaricabile dal sito
www.dbtechnologies.com, è lo strumento per la corretta progettazione di
sistemi audio consigliato per tutta la serie DVA
Suggerisce la soluzione automatica ottima per gli spazi indicati da
sonorizzare,.
Permette poi una serie di regolazioni manuali per perfezionare la
congurazione in base ad eventuali misure audio effettuate sul campo
dall’operatore.
Per ulteriori informazioni consultare il sito www.dbtechnologies.com nella
sezione DOWNLOADS.
DVA KS10
Cod. 420120233 REV. 1.0
11
Italiano
COLLEGAMENTO ED EVENTUALE RILANCIO DELL’ALIMENTAZIONE FRA 2 SUB
SECONDO MODULO DVA KS10
RILANCIO
PRIMO MODULO DVA KS10
ALIMENTAZIONE
• Collegare l’alimentazione del primo modulo a AUTO-RANGE MAINS INPUT (10)
Utilizzare allo scopo un cavo con connettore powerCON (fornito).
• Rilanciare l’alimentazione dal primo al secondo modulo, collegando l’uscita MAINS
LINK OUTPUT (11) all’ingresso AUTO-RANGE MAINS INPUT (2), come illustrato (cavo
non fornito).
• Ripetere l’operazione tra il secondo e il terzo modulo, e così via, no a collegare tutti
i moduli del line-array (vericare il massimo numero di moduli rilanciabili).
ATTENZIONE!
• Sulla targa dell’amplicatore di un modulo DVA KS10 è indicato il
valore massimo e totale di corrente (e potenza) di un sistema di più
moduli con collegamento in rilancio.
• I cavi devono essere opportunamente dimensionati e la progettazione,
installazione e verica dell’impianto devono essere effettate
esclusivamente da personale qualicato. AEB industriale declina ogni
responsabilità in caso di utilizzo di cavi non idonei, non certicati
e non ompatibili col corretto dimensionamento dell’impianto e le
normative in vigore per il Paese di utilizzo.
DVA KS10 Cod. 420120233 REV. 1.0
12
Italiano
COLLEGAMENTO E RILANCIO AUDIO DELL’INGRESSO FRA 2 SUB
CONFIGURAZIONE MONO
INGRESSO
MIXER/LINEA
PRIMO DVA KS10
RILANCIO
CONFIGURAZIONE STEREO
INGRESSI
PRIMO DVA KS10
MIXER/LINEA
RILANCI
DVA KS10
SECONDO DVA KS10PRIMO DVA KS10
• Collegare il cavo (o i cavi) provenienti da MIXER/LINE all’ingresso (o agli ingressi)
BALANCED AUDIO (1) del primo modulo sub. Utilizzare allo scopo un cavo (o due
cavi) con connettori XLR (non fornito). Per ulteriori informazioni sui cavi disponibili
confrontare l’immagine a pag. 11.
• Rilanciare il segnale tra il primo e il secondo modulo. A questo scopo collegare
l’uscita (o le uscite) Balanced Outputs (2) all’ingresso Balanced Inputs (1) del
secondo. Utilizzare allo scopo un cavo (o due cavi) con connettori XLR (non fornito)
• Ripetere l’operazione no ad ottenere la congurazione desiderata.
SECONDO DVA KS10PRIMO DVA KS10
Cod. 420120233 REV. 1.0
13
Italiano
DVA KS10 Cod. 420120233 REV. 1.0
14
Italiano
CONFIGURAZIONE E OTTIMIZZAZIONE
DVA KS10, utilizzato singolarmente, è un subwoofer caratterizzato da emissione acustica omnidirezionale.
Questo comportamento è netto alle frequenze più basse, mentre diventa meno denito all’aumentare della
frequenza.
Nell’utilizzo con line-array e nell’utilizzo con altri subwoofer, è necessario un insieme di controlli che ottimizzi le
prestazioni acustiche del subwoofer e dell’intero impianto.
I controlli principali a disposizione dell’utente sul pannello di controllo sono Xover (frequenza di incrocio),
Delay (ritardo, con range 0-4.5 ms e risoluzione 0,5 ms) e Phase (fase, impostabile a 0° o 180°). Per le
regolazioni da utilizzare nelle diverse congurazioni possibili (ad. Cardioide, Endire, utilizzo con line-
array), fare riferimento a DVA COMPOSER.
Prima dell’accensione assicurarsi che il Subwoofer level sia posizionato a 0 dB nella posizione corretta
(stereo o mono a seconda dei collegamenti audio, vedi i dettagli nella sezione X). Vericare quindi il
corretto collegamento tramite il cavo con connettore powerCON, e abilitare l’alimentazione a monte.
DVA KS10
Cod. 420120233 REV. 1.0
15
3. ESEMPI DI INSTALLAZIONE
UTILIZZO CON DVA K5 SU PALO
L’installazione di un subwoofer DVA KS10, con un modulo DVA K5 può avvenire
tramite palo di diametro 35 mm. Questo tipo di installazione prevede il montaggio
ad un’altezza massima di 85 cm tra la base dello speaker e il pavimento,
prevedendo no a 2 moduli DVA K5. Per questo scopo è necessario l’utilizzo di un
accessorio DSA-4 con inclinazione massima di 5° verso il basso degli speaker.
Italiano
INSTALLAZIONE STACKED TRAMITE FLY-BAR
L’installazione su subwoofer DVA KS10 in stack può essere effettuata attraverso l’utilizzo di un y-bar DRK-10/
DRK-20. Consultare anche i manuali relativi a DVA K5 per ulteriori informazioni.
DVA KS10 Cod. 420120233 REV. 1.0
16
Italiano
INSTALLAZIONE FLOWN O STACKED CON SUPPORTI LATERALI
Il montaggio di un subwoofer DVA KS10 con DVA K5 in congurazione stacked, oppure in congurazione own,
come mostrato in gura, è possibile utilizzando l’accessorio opzionale SRK-10.
ATTENZIONE!
• Non utilizzare mai le maniglie o i fori integrati nel subwoofer per installare in maniera impropria il
subwoofer (ad esempio per trascinarlo)
• Effettuare l’installazione su una supercie di appoggio piana e priva di inclinazione, in caso contrario è
obbligatorio un ssaggio addizionale di sicurezza.
Al ne dell’utilizzo in sicurezza degli accessori, vericarne periodicamente funzionalità e integrità prima
dell’utilizzo. Gli accessori devono essere utilizzati solo da personale qualicato! Assicurarsi che l’installazione sia posizionata in modo stabile e sicuro per scongiurare ogni condizione di pericolo per persone,
animali e/o cose. L’utilizzatore è tenuto a vericare le regolamentazioni e le leggi cogenti in materia di
sicurezza nel Paese in cui si utilizza il prodotto. Installare il prodotto attenendosi a quanto illustrato in
queste istruzioni.
DVA KS10
Cod. 420120233 REV. 1.0
17
Italiano
4. AGGIORNAMENTO DEL FIRMWARE
È molto importante mantenere aggiornato il rmware del prodotto, per garantirne una piena funzionalità.
Controllare periodicamente il sito http://www.dbtechnologies.com nella sezione “DOWNLOADS”.
1. Scaricare ed installare USB BURNER MANAGER nella sezione “SOFTWARE & CONTROLLER” sul proprio
computer.
2. Scaricare il le .zip dell’ultimo rmware nella sezione “DOWNLOADS” relativa al proprio prodotto.
3. Collegare il prodotto al PC tramite un cavo USB (non fornito) con il connettore del tipo corretto (vedere questo
dettaglio nel capitolo CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO).
4. Nella schermata dell’USB BURNER MANAGER, in alto a destra, selezionare “Apertura File”.
5. Selezionare il le del rmware precedentemente scaricato.
6. Seguire le operazioni mostrate a video.
7. Cliccare “AGGIORNA”.
DVA KS10 Cod. 420120233 REV. 1.0
18
Italiano
5. RISOLUZIONE DEI PROBLEMI
Il subwoofer non si accende:
1. Vericare la corretta presenza dell’alimentazione a monte dell’impianto
2. Vericare che il cavo di alimentazione sia correttamente inserito
3. Vericare che i cavi non siano danneggiati.
Il subwoofer si accende ma non emette nessun suono:
1. Vericare che i collegamenti in ingresso del segnale audio principale ed eventualmente di quello
ausiliario siano correttamente effettuati
2. Vericare che i cavi utilizzati non siano danneggiati
3. Vericare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in
uscita al diffusore.
4. Vericare che il livello del volume audio “Subwoofer level” sia adeguato (0 dB mono o stereo a
seconda della congurazione)
Il subwoofer emette un suono distorto o non adeguato:
1. Vericare che i controlli “Xover”, “Delay”, “Phase” siano adeguati al tipo di congurazione prescelta.
2. Assicurarsi che il Subwoofer level sia posizionato a 0 dB nella posizione corretta (mono o stereo).
3. Vericare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può
portare a perdita o alterazione del segnale).
DVA KS10
Cod. 420120233 REV. 1.0
19
6. SPECIFICHE TECNICHE DVA Ks10
GENERALE
Italiano
Tipologia: Subwoofer attivo semi-caricato a tromba
DATI ACUSTICI
Risposta in frequenza [- 10 dB]: 41 -120 Hz
LF: 18”
LF voice coil: 4”
Frequenza di crossover: 90 / 120 Hz (selezionabile)
AMPLIFICATORE
Tipologia: Digipro® G3
Classe di amplicazione: Classe D
Potenza di amplicazione (Picco) 1800 W
Potenza di amplicazione (RMS): 900 W
Connettore di alimentazione: (PowerCON In/Link)
Tecnica di rareddamento: Convezione
Controlli: Rotary (Delay), switch (Phase, Xover, Outputs Mode)
DVA KS10 Cod. 420120233 REV. 1.0
20
Italiano
PROCESSORE
Controller interno: DSP 25/56 bit/48 kHz
Limiter: Peak, Termico
INTERFACCIA UTENTE
Controlli: Subwoofer level, Subwoofer setup, Xover, Outputs mode
Led di segnalazione: Limiter, Signal, Mute/Prot, Ready
INGRESSI E USCITE
Ingressi e rilanci di alimentazione: PowerCON In/Link
Ingressi audio: 2x XLR IN bilanciato
USB (aggiornamento del rmware): 1x USB MINI tipo B
Uscite audio: 2x XLR link OUT bilanciato
SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO)
Assorbimento a 1/8 della potenza in
condizioni medie di utilizzo (*):
Assorbimento a 1/3 della potenza in
condizioni massime di utilizzo (**):
Assorbimento con speaker acceso in
assenza di segnale (idle):
Corrente di inrush:
Corrente e potenze totali ammesse in
un sistema rilanciato :
* NOTA PER L’INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro
o assente). Si consiglia per qualsiasi tipo di congurazione di considerarli i valori minimi di dimensionamento.
** NOTA PER L’INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente
clipping e intervento del limiter). E’ consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.
1,33 A / 150 W (230 V) - 2,19 A / 150 W (115 V)
2,8 A / 340 W (230 V) - 4,8 A / 340 W (115 V)
22 W
45 A
13 A / 3000 W (230 V) - 9 A / 1000 W (115 V)
DIMENSIONI
Materiale: multistrato di legno
Griglia: lavorazione CNC
Maniglie integrate
DVA KS10
Cod. 420120233 REV. 1.0
21
Italiano
Punti di aggancio: punti integrati nel cabinet
Predisposto pole-mounting M20
Larghezza: 1100 mm (43.31 inch.)
Altezza: 580 mm (22.83 inch.)
Profondità: 720 mm (28.53 inch.)
Peso: 43,4 kg (95,69 lbs.)
Le caratteristiche, specicazioni e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa
comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle
lavorazioni senza assumersi l’obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati.
A.E.B. Industriale Srl
Via Brodolini, 8
Località Crespellano
40053 VALSAMOGGIA
BOLOGNA (ITALIA)
Tel +39 051 969870
Fax +39 051 969725
www.dbtechnologies.com
info@dbtechnologies-aeb.com
DVA KS10 Cod. 420120233 REV. 1.0
22
English
1. GENERAL INFORMATION .................................................................................................... 24
WELCOME! ....................................................................................................................... 24
PRELIMINARY OVERVIEW ................................................................................................ 24
USER REFERENCES ............................................................................................................ 24
MECHANICAL AND ACOUSTIC CHARACTERISTICS .......................................................... 25
DIMENSIONS ............................................................................................................................................ 25
ACOUSTIC COVERAGE ............................................................................................................................. 25
ACCESSORIES ........................................................................................................................................... 25
CHARACTERISTICS OF THE AMPLIFICATION AND CONTROL SECTION .......................... 26
INPUT AND CONTROL SECTION .............................................................................................................. 27
2. FIRST SWITCH-ON ................................................................................................................ 29
PACKAGE CONTENTS ........................................................................................................ 29
PRELIMINARY OPERATIONS ............................................................................................. 29
USING DBTECHNOLOGIES COMPOSER ........................................................................... 30
CONNECTING AND POTENTIAL LINKING OF POWER SUPPLY BETWEEN 2 SUBS ................................. 31
CONNECTING AND POTENTIAL LINKING OF AUDIO SIGNAL BETWEEN 2 SUBS .................................. 32
CONFIGURATION AND OPTIMISATION .......................................................................... 34
3. INSTALLATION EXAMPLES .................................................................................................. 35
4. TROUBLESHOOTING ............................................................................................................ 37
5. TECHNICAL SPECIFICATIONS DVA Ks10 ............................................................................ 38
GENERAL .................................................................................................................................................. 38
ACOUSTIC DATA ....................................................................................................................................... 38
AMPLIFIER ................................................................................................................................................ 38
PROCESSOR .............................................................................................................................................. 39
USER INTERFACE ...................................................................................................................................... 39
INPUTS AND OUTPUTS ............................................................................................................................ 39
POWER SUPPLY SPECIFICATIONS ........................................................................................................... 39
DIMENSIONS ............................................................................................................................................ 39
DVA KS10 Code 420120233 REV. 1.0
23
English
1. GENERAL INFORMATION
WELCOME!
Thank you for purchasing a product designed and developed in Italy by dBTechnologies! This active subwoofer is
the result of years of experience and innovation in speakers, with the use of cutting-edge solutions in the elds of
acoustics, electronics and materials research.
PRELIMINARY OVERVIEW
The DVA KS10 active subwoofer is an active subwoofer designed by building upon the innovation and
professional quality of the DVA series. The semi horn-loaded conguration allows for acoustic optimization. The
DSP, controlling the next-generation amplier DIGIPRO G3, makes it possible to easily and accurately congure
the sound behaviour in professional use congurations. When coupled with the new DVA K5 series line-array
modules, it can meet any and all needs, in any installation and tour context.
The main features of KS10 are:
• powerful and noiseless amplication section, thanks to the new DIGIPRO G3 D-class amplier which
requires no active ventilation and makes it possible to achieve 1800 W peak power.
• SPL (peak) of 134 dB
• high-quality 18” woofer
• equipped with handles and mounting points to ensure fast and versatile use in any context
• fast and accurate DSP conguration using the delay, phase and crossover controls.
USER REFERENCES
To get the most from your DVA KS10 we recommend that
• thoroughly read the quick start user manual you will nd in the package and this manual, and keep it
throughout the product life.
• register the product on the site http://www.dbtechnologies.com, in the “SUPPORT” section
• Update the rmware to the latest version (check the section “FIRMWARE UPDATE”
• keep your proof of purchase and the WARRANTY (User manual “section 2”).
DVA KS10
24
Code 420120233 REV. 1.0
English
MECHANICAL AND ACOUSTIC CHARACTERISTICS
DIMENSIONS
The DVA KS10 weighs 43.4 kg, and its dimensions are 515 x 640
x 720 mm.
The wooden housing is equipped with built-in attachment
points: in particular, 2 points on the top for potential y bar use,
holes on the sides for use with the optional SRK-10 kit, and a
free-standing mount with threaded pole mount for an M20 pole.
ACOUSTIC COVERAGE
Tramite i controlli di fase e delay, è possibile congurare
dettagliatamente l’utilizzo (Endre, Cardioide) più opportuna,
per ottenere la direttività adeguata ad ogni contesto.
ACCESSORIES
The following items are available as optionals, for system
installation, transport and protection:
• Rain cover DRP-s10
• Wheels DWK-20
• DRK-10 and DRK-20 y-bars
• DRK-20M motor-driven y-bar
• SRK-10 suspension kit (for installation with DVA K5 line-array modules only)
• Extension cables DCK-15, DPC-15, DAC 15, DPC-1000M, cable kit DCK-15, DCK-45 and DCK-45 TypeB
For any further information, please refer to the site www.dbtechnologies.com and to the relevant manuals of
each individual accessory.
DVA KS10 Code 420120233 REV. 1.0
25
CHARACTERISTICS OF THE AMPLIFICATION AND CONTROL SECTION
The D-class next generation amplier DIGIPRO G3 features
a power supply section with a particularly efcient auto-
range function. The system is noiseless, as it doesn't
require a ventilation system.
The system is controlled by a powerful DSP that makes it
possible to readily and quickly congure the subwoofer in
any usage context
ATTENTION!
• Protect the module from humidity.
• Never try to open the amplier.
• In case of malfunction, immediately
cut off the power supply, by
disconnecting the module from the
mains, then contact an authorised
repairman.
English
SECTION
INPUT AND CONTROL
The DIGIPRO G3 panel consists of:
• Input and Control section
• Power supply section
DVA KS10
SECTION
POWER SUPPLY
Code 420120233 REV. 1.0
26
English
INPUT AND CONTROL SECTION
1. BALANCED INPUTS
There are 2 inputs (mono or stereo
conguration) for balanced cables with
XLR connectors.
2. BALANCED OUTPUTS
There are 2 outputs (mono or stereo
conguration) for balanced cables with
XLR connectors.
3. SUBWOOFER LEVEL
Rotary which controls the output level.
Set to 0 dB (mono or stereo )for
common applications.
4. OUTPUTS MODE
Makes it possible to choose the type of
lter (LINK, XOVER).
5. “XOVER” SWITCH
This switch is used to select the crossover frequency (120 Hz, 90 Hz)
6. “SUBWOOFER SETUP” CONTROLS
Rotary “Delay” control to set the delay time in ms (e.g in an End-re conguration), and a “Phase”
button for phase inversion (e.g. in a Cardioid conguration).
7. WARNING LEDS
LED Limiter, Signal, Mute/Prot, Ready
In normal operation, Ready LED is steadily on, Signal LED starts blinking at the presence of the signal. For further
information please check the table on the next page.
8. SERVICE DATA
The type-B mini USB port must only be used to update the product rmware For further information, please refer
to the Web site http://www.dbtechnologies.com in section “DOWNLOADS” and to chapter FIRMWARE UPDATE.
DVA KS10 Code 420120233 REV. 1.0
27
English
9. MAINS INPUT
Power supply connector for cable equipped with powerCON connector.
10. MAINS LINK
Connector for power supply link. The nameplate
shows the maximum and total current
and power of a linked system
11. MAINS FUSE
Mains fuses housing
The table below shows a diagram summarising the LED behaviour during certain speaker operation stages.
LED TYPE SPEAKER
SWITCH-ON
LIMITER OFF OFF, IT STARTS
NORMAL
OPERATION
BLINKING ONLY
GENERIC
WARNING
TEMPORARY
BLINKING
STOP DUE TO
SPEAKER MALFUNCTION
ONGOING CYCLIC BLINKING
IN DISTORSION
CASE
SIGNAL OFF BLINKING WITH
SIGNAL
NORMAL INPUT
AUDIO INDICA-
OFF
TION
MUTE/
PROT
ON FOR A
FEW SECONDS
OFF TEMPORARY
BLINKING
STEADILY ON
READY OFF STEADILY ON STEADILY ON OFF
ATTENTION!
• The speaker is supplied with pre-installed fuses designed to operate within the 220-240 V
range. Should it need to operate within the 100-120 V range:
1. Disconnect all connections, including the power supply one.
2. Wait for 5 minutes.
3. Replace the fuses with the included ones in the package for the 100-120 V range.
DVA KS10
28
• Only use cables equipped with high-quality connectors. Using cables equipped with
poor-quality connectors might affect speaker operation.
• Never use the speaker for a prolonged time while the limiter LED is on or frequently blinking,
indicating the equipment is running under excessive stress conditions
Code 420120233 REV. 1.0
English
2. FIRST SWITCH-ON
PACKAGE CONTENTS
The DVA K5 package includes:
1. DVA KS10
2. Quick start and warranty/safety-related documents
3. Fuses to be installed if the system is to operate within the 100-120V range
4. Mains cable with powerCON connector
PRELIMINARY OPERATIONS
The DVA K5 built-in mechanical components installed on each speaker side are:
A - PREDISPOSITIONS FOR M20 POLE MOUNTING
B - PREDISPOSITIONS FOR DRK-10 AND DRK-20
C - METAL HANDLES
D -ADDITIONAL SIDE HOLES FOR SRK-10 OPTIONAL KIT MOUNTING
E - HOLES FOR WHEEL MOUNTING
Before installing the equipment, when opening the package remember to:
• Remove the bag containing the fuse and the mains cable
ATTENTION!
• The speaker is supplied with a pre-installed
fuse designed to operate within the 220240 V range. Should it need to operate
within the 100-120 V range:
1. Disconnect all connections, including the
power supply one.
2. Wait for 5 minutes.
3. Replace the fuse with the one included in the
package for the 100-120 V range.
4. Use only the supplied cable
CAUTION!
Do not remove the safety frontal grille of the product. In case of accidental damage or substitution (in an
authorised service support) of the grill, disconnect immediatly the mains power supply, to prevent electric
shock hazard. Do not connect the power supply until the grille is removed.
DVA KS10 Code 420120233 REV. 1.0
29
USING DBTECHNOLOGIES COMPOSER
The dBTechnologies Composer software, which can be downloaded for free
from www.dbtechnologies.com, is a tool allowing users to properly design
their audio system, recommended for all the equipment belonging to the
DVA series. It makes it possible to optimize all of the acoustic solutions for
which DVA KS10 subwoofers are used.
It proposes the optimum solution for the selected areas, specifying the linearray module angle required to obtain the proposed coverage.
It also makes it possible to effectively check the safe installation of the line-
array modules, by simulating the static behaviour of the y-bars.
For further information please refer to the DOWNLOADS section of
www.dbtechnologies.com.
English
DVA KS10
30
Code 420120233 REV. 1.0
English
CONNECTING AND POTENTIAL LINKING OF POWER SUPPLY BETWEEN 2 SUBS
SECOND DVA KS10 MODULE
LINK
FIRST DVA KS10 MODULE
POWER SUPPLY
• Connect the rst module power supply to AUTO-RANGE MAINS INPUT (10). For this
purpose, use a cable equipped with a powerCON connector (not included in the supply).
• Extend the power supply from the rst to the second module, by connecting the MAINS
LINK OUTPUT (11) to the AUTO-RANGE MAINS INPUT (2), as shown in the gure.
• Repeat the operation between the second and the third modules, and so on, until all linearray modules are connected (check the maximum number of power supply extensions).
ATTENTION!
• The amplier nameplate of the DVA KS10 module species the
maximum and total current (and power) value of a multiple module
system with extension connections.
• The cables must be properly sized; design, installation and testing
of the system should be performed only by qualied personnel. AEB
Industriale accepts no responsibility in the event of use of cables
which are unsuitable, uncertied or incompatible with the proper
system sizing or with the regulations in force in the country of use.
DVA KS10 Code 420120233 REV. 1.0
31
English
CONNECTING AND POTENTIAL LINKING OF AUDIO SIGNAL BETWEEN 2 SUBS
MONO CONFIGURATION
INGRESSO
MIXER/LINEA
FIRST DVA KS10
LINK
STEREO CONFIGURATION
INGRESSI
MIXER/LINE
FIRST DVA KS10
LINK
• Connect the cable (or cables) from MIXER/LINE to the BALANCED AUDIO (1) input
• Extend the signal between the rst and the second module. For this purpose,
• Repeat the operation between the second and the third modules, and so on, until
DVA KS10
SECOND DVA KS10FIRST DVA KS10
(or inputs) of the rst sub. module. For this purpose, use a cable equipped with an
XLR connector (not included). For further information about available cables, see the
picture on p. 29.
connect the Balanced Output (or Outputs) (8) to the Balanced Inputs (7) of the
second module.
all sub modules are connected, based on how many are needed and up to the
maximum number permitted by the information on the nameplate
SECOND DVA KS10FIRST DVA KS10
Code 420120233 REV. 1.0
32
English
DVA KS10 Code 420120233 REV. 1.0
33
English
CONFIGURATION AND OPTIMISATION
The DVA KS10, used alone, is a subwoofer characterised by its omnidirectional acoustic emission.
This behaviour is clear at lower frequencies, but becomes less well-dened as the frequency increases.
When used in a line-array and when used with other subwoofers, a series of controls are needed to optimise
the acoustic performance of the subwoofer and of the entire array.
The main controls available to the user on the control panel are Xover (crossover frequency), Delay (with
a range of 0-4.5 ms and a resolution of 0.5 ms), and Phase (can be set to either 0° or 180°). For information
on which settings to use in the various potential congurations (e.g. Cardioid, End-re, line-array), refer to
the DVA COMPOSER.
DVA KS10
34
Code 420120233 REV. 1.0
English
3. INSTALLATION EXAMPLES
CONFIGURATION ON A POLE WITH THE DVA K5
To install a DVA KS10 subwoofer with a DVA K5 module on top, you can use a pole
having a diameter of 35 mm. For this type of installation, the distance between
the speaker base and the oor must not exceed 85 cm, and you can mount up
to 2 DVA K5 modules. For this purpose you must use a DSA-4 accessory, and the
downward inclination of the speakers must not exceed 5°.
STACKED DVA K5 INSTALLATION WITH A FLY-BAR
Stacked modules can be directly installed on KS10 subwoofer, using a DRK-10/DRK-
20 y-bar. For further information please refer to the relevant DVA K5 manual.
DVA KS10 Code 420120233 REV. 1.0
35
FLOWN OR STACKED INSTALLATION WITH SIDE SUPPORTS
DVA K5 can be directly mounted on a DVA KS10 subwoofer in a stacked conguration, or in a own
conguration under a DVA KS10, as shown in the gure, using the optional SRK-10 accessory.
English
ATTENTION!
• Never use the handles or the subwoofer's built-in mounting holes to install the subwoofer
in an improper manner (for example to drag it) or to hang it.
• Install the unit on a at and even surface; in any other case, you must use an additional
safety fastener
For safe use of accessories, check their functionality and integrity periodically before use.
Accessories must be used by qualied personnel only! Make sure the installation is stable and
safe, to avoid any hazard to people, animals and/or property. The user is responsible for checking
the binding safety regulations and laws in force in the Country where the product is being used.
When installing the product follow the instructions provided herein.
DVA KS10
Code 420120233 REV. 1.0
36
English
4. TROUBLESHOOTING
The subwoofer won’t turn on:
1. Check that the power supply upstream of the system is working properly
2. Check that the power cord is properly plugged in
3. Check that the cables are not damaged
The subwoofer turns on but it doesn't output any sound:
1. Check that the input connections of the main audio signal and of the auxiliary one, if any, have been
performed properly
2. Check that the cables in use are not damaged
3. Check that the mixer or the audio source are on and that they clearly indicate the presence of an output
signal to the speaker.
4. Check that the “Subwoofer level” audio volume is set to 0 dB (mono or stereo conguration)
The subwoofer outputs a distorted sound:
1. Check that the “Xover”, “Delay” and “Phase” controls are at the appropriate settings for the chosen
conguration.
2. make sure that the Subwoofer level is turned to 0 dB in the right position (stereo or mono according to
the audio connections (mono or stereo according to the audio connections).
3. Check that the cables in use are not damaged; should that be the case, replace them (a damaged cable
may result in signal loss or alteration.
DVA KS10 Code 420120233 REV. 1.0
37
5. TECHNICAL SPECIFICATIONS DVA Ks10
GENERAL
Type: Active semi horn-loaded subwoofer
English
ACOUSTIC DATA
Frequency response [- 10 dB]: 41 -120 Hz
LF: 18”
LF voice coil: 4”
Crossover frequency: 90 / 120 Hz (selectable)
AMPLIFIER
Type: Digipro® G3
Amplication class: D class
Amplication power (Peak) 1800 W
Amplication power (RMS): 900 W
Power supply connector: (PowerCON In/Link)
Cooling technique: Convection
Controls: Rotary (Delay), switch (Phase, Xover, Outputs Mode)
DVA KS10
38
Code 420120233 REV. 1.0
English
PROCESSOR
Internal controller: DSP 25/56 bit/48 kHz
Limiter: Peak, ermal
USER INTERFACE
Control interface: Subwoofer level, Subwoofer setup, Xover, Outputs mode
LEDs: Limiter, Signal, Mute/prot, Ready
INPUTS AND OUTPUTS
Power supply inputs and links PowerCON In/Link
Audio inputs: 2x XLR IN, balanced
USB: 1x USB MINI, type B
Audio outputs: 2x XLR link OUT, balanced
POWER SUPPLY SPECIFICATIONS
Draw at 1/8 of full power in average
use conditions (*):
Draw at 1/3 of full power in maximum
use conditions (**):
Draw with speaker turned on without
signal (idle): :
Inrush current:
Total current and power allowed in
daisy-chain conguration:
* INSTALLER NOTES: The values refer to 1/8 of full power, in average operating conditions (music program with infrequent or no clipping). It
is recommended to consider them the minimum sizing values for any type of conguration.
** INSTALLER NOTES: The values refer to 1/3 of full power, in heavy operating conditions (music program with frequent clipping or activation
of the limiter). We recommend sizing according to these values in case of professional installations and tours.
1,33 A / 150 W (230 V) - 2,19 A / 150 W (115 V)
2,8 A / 340 W (230 V) - 4,8 A / 340 W (115 V)
22 W
45 A
13 A / 3000 W (230 V) - 9 A / 1000 W (115 V)
DIMENSIONS
Material: multi-layer wood
Grille: CNC machining
Handles built-in
DVA KS10 Code 420120233 REV. 1.0
39
English
Connecting points: built into the housing
Ready for pole mounting M20
Width: 1100 mm (43.31 inch.)
Height: 580 mm (22.83 inch.)
Depth: 720 mm (28.53 inch.)
Weight: 43,4 kg (95,69 lbs)
The characteristics, specications and appearance of the products are subject to change without warning.
dBTechnologies reserves the right to make any change or improvement to product design or manufacturing
without undertaking any obligation to also change or improve the previously manufactured products.
DVA KS10
40
A.E.B. Industriale Srl
Via Brodolini, 8
Località Crespellano
40053 VALSAMOGGIA
BOLOGNA (ITALIA)
Tel +39 051 969870
Fax +39 051 969725
www.dbtechnologies.com
info@dbtechnologies-aeb.com
Code 420120233 REV. 1.0
Loading...
