Datecs FP-650 User guide

1 DATECS

Imprimanta Fiscala FP-650

Manual de utilizare

INFORMATIA CUPRINSA IN PREZENTUL DOCUMENT NU POATE FI REPRODUSA IN NICIUN MOD, IN

NICIO FORMA SI IN NICIO CIRCUMSTANTA FARA ACORDUL SCRIS AL DATECS LTD.

1 DATECS FP-650 Manualul Utilizatorului

Această marcă este o indicație echipamente electrice și electronice (DEEE).

containerel

ind comercializarea produselor electrice și

echipamente electrice și electronice,

adoptată prin Decretul nr. 82 din 10.04.2006)

Content:

e pentru DEEE.

(În conformitate cu cerințele Ordonanței priv

electronice, transportul și colectarea deșeurilor rezultate din

precisa pentru colectarea separată a deșeurilor rezultate din

Este interzisă colectarea deșeuri mixte in

UM 29.01.18/v1.0.0 2

1 DATECS FP-650 Manualul Utilizatorului

CONTINUT

1. 1 Introducere .............................................................................................................................................. 4

2.

2 Parametri tehnici si specificații funcționale ............................................................................................. 5

3.

3. Panou de Control; butoane .................................................................................................................... 6

4.

4. Comutarea imprim antei ON /OF F ........................................................................................................... 6

5.

5. Schimbarea rolei de hârtie ..................................................................................................................... 6

6.

6. Modul de lucru cu programul identificabil DUDE ................................................................................... 7

7.

Folosirea de utilitare software .................................................................................................................... 9

8.

7. Diagnostic ............................................................................................................................................ 17

UM 29.01.18/v1.0.0 3

1 DATECS FP-650 Manualul Utilizatorului

1 Introducere

DATECS FP-650 este o imprimanta fiscala programabila. Parametrii săi iau in considerare atât

deservirea clienților cat si cerințele contabile pentru magazine, supermarketuri, farmacii, restaurante si

multe alte tipuri de comerț si servicii. Casele de marcat asigură o informație contabila utila si completă atât pentru conducătorul organizației comerciale cat și pentru autoritățile fiscale.

Acest manual prezintă toate informațiile necesare despre imprimanta fiscala FP-650. Sunt specificate in

detaliu:

 toate instrucțiunile pentru pregătirea imprimantei pentru exploatare,  utilizare corecta si depozitare,  caracteristicile tehnice si funcționale ale aparatului

De asemenea, furnizează detalii despre modurile de operare cat si despre posibile aplicații

Va uram o experiență plăcută in utilizarea Imprimantei Fiscale FP-650

UM 29.01.18/v1.0.0 4

1 DATECS FP-650 Manualul Utilizatorului

Parametru

Valori

Numărul maxim de articole care

pot fi stocate în baza de date

Pana la 200 000 articole Lungime nume articol (PLU)

Pana la 72 caractere

Tipuri de taxe

 Cote TVA:

 alte taxe

Grupe de articole

Pana la 99

Departamente

Pana la 99

Operatori

Pana la 30

Tipuri de plată

Numerar, avans in numerar(cash back), card ( card bancar), voucher, credit, metode moderne de plata, tichete cadou, tichete de masa, altele

Memoria fiscala

Non-volatila, 2500 rapoarte zilnice fiscale

Modul criptografic

EAL 5+

Semnătură Electronică

X.509.V3, RSA 2048 biți

Imprimare grafica ▪ coduri de bare

Dimensiune suportata 576 х 96 dots (max. 576 x 336 dots) Metoda de tipărire

Prin puncte cu transfer termic direct si parcurgere liniara

Caractere per linie

42

Densitate de tipărire

8х8 dots/mm

Viteza de tipărire

200mm/secunda

Jurnal electronic

Da (Stocare pe microSD card – de la 8 GB pana la 32GB)

Imprimanta termica

CAPD247D/E

Consumabile – hârtie termică

▪ lățime 57 mm ▪ diametrul rolei pana la 60 mm

Taste

3 taste si buton ON/OFF

Alimentare

Alimentator - DC 24V/2A, intrare: 100-240V 50-60Hz

Capacitate Baterie interna (RAM)

Li-Po 3V/17mAh

Baterie interna ceas / calendar (baterie noua)

Asigura funcționarea pentru 90 zile după deconectarea de la sursa de curent

Temperatura de Operare si Umiditate

De la 5° C până la +45° C / Umiditatea relativa fără condens 38-85% RH

Dimensiuni

Lungime – 175mm Lățime – 96 mm

Greutate, kg

0.521 kg

Interfețe pentru dispozitive

▪ 1 x Sertar numerar (tip RJ11)

▪ Modem GSM / GPRS incorporat

2 Parametri tehnici si specificații funcționale

• 5 cote taxabile programabile,

• 1 cota - scutit TVA;

▪ logo grafic

Tipuri de barecode: EAN8, EAN13, Code128, Interleaved 2of5, QR code

▪ grosime de la 60 la 150 µm

Înălțime – 104mm

suplimentare

▪ 1 x port afișaj client (tip RJ11) ▪ 1 x USB (tip USB B) comunicare PC ▪ 1 x LAN (format RJ45)

UM 29.01.18/v1.0.0 5

1 DATECS FP-650 Manualul Utilizatorului

Buton

Functie

- Avans hârtie in modul „ON”

3. Panou de Control; butoane

Panou de Control: Panoul conține:

 Indicator LED pentru alimentare “POWER”  Indicator LED pentru erori “ERROR”  3 butoane

- Comuta aparatul ON/OFF

4. Comutarea imprimantei ON/OFF

Imprimanta fiscala poate fi trecuta in mod operațional „ON” prin apăsarea butonului:

Ieșirea imprimantei fiscale din modul operațional in modul „OFF” se face tot prin apăsarea butonului

si menținerea lui apăsată pana la stingerea indicatorului LED „POWER”

5. Schimbarea rolei de hârtie

Schimbarea rolei de hârtie nu necesita asistenta calificata. Daca doriți sa schimbați rola de hârtie urmați pașii de mai jos:

 Deschideți capacul imprimantei  Introduceți rola de hârtie desfăcută si orientata conform

desenului

 Derulați manual 3-5 cm in exterior  Închideți capacul

 Apăsați unul dintre cele doua butoane sau

pentru a derula rola de hârtie

UM 29.01.18/v1.0.0 6

1 DATECS FP-650 Manualul Utilizatorului

6. Modul de lucru cu programul identificabil DUDE

Pentru a putea lucra cu aplicațiile informatice externe de gestiune sau vânzare, imprimanta trebuie conectata la echipamentul utilizatorului, care poate fi PC, tableta sau smartphone. Aceasta conexiune se poate face via

RS232, LAN sau USB (daca aceasta opțiune este disponibilă in configurația imprimantei). După conectare, imprimanta va executa comenzile trimise de aplicația de gestiune sau vânzare a utilizatorului prin intermediul

DUDE.

Pentru configurarea conexiunii citiți cap. 7 Configurare

Conectarea logică a imprimantei fiscale FP700 la aplicația informatică externă de gestiune sau vânzare se face prin intermediul programului DUDE (Datecs_Universal_Driver_Engine). Acest program asigură o integrare sigură între aplicația dumneavoastră si imprimantă fiscala.

Pentru a interfața aplicația cu imprimanta fiscală, aveți la dispoziție utilitare de tip DEMO care vă permit diverse operații cum ar fi:

 testarea scripturilor generate de aplicația dvs.,

 diagnoza și corectarea erorilor,

 Inspectarea parametrilor imprimantei și managementul fișierelor

UM 29.01.18/v1.0.0 7

1 DATECS FP-650 Manualul Utilizatorului

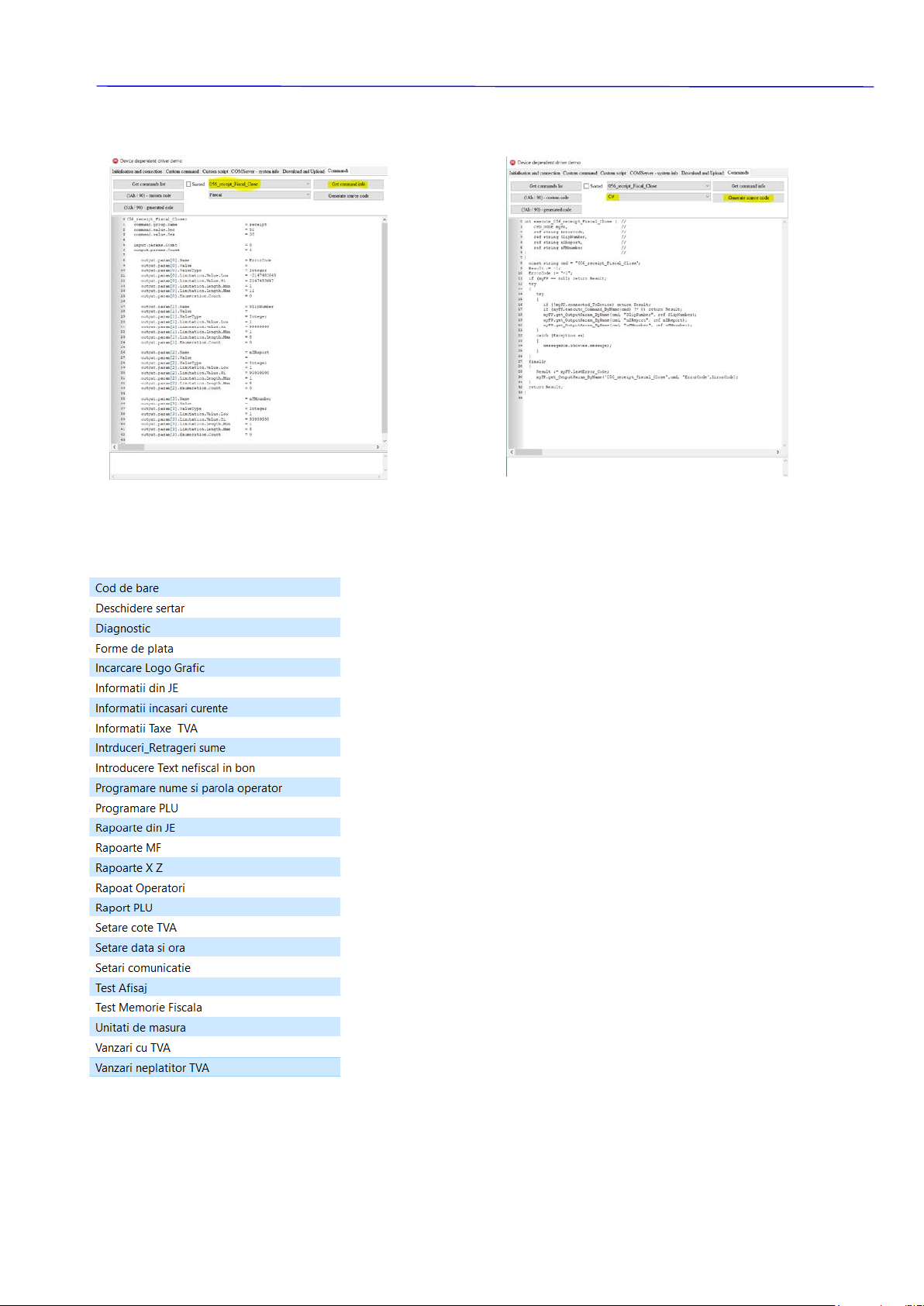

 un translator de scripturi Datecs în codurile sursă CSharp sau Delphi.

În acest mod, Datecs vă scutește de citirea unor documente de programare interminabile în favoarea testării

orientate. Exemple:

De asemenea, pachetul DUDE conține o documentație generoasă care, pe lângă descrierea protocolului și a sintaxei sale, oferă și o bibliotecă

de scenarii care acoperă întreaga gamă de cerințe funcționale și

parametrizarea imprimantei.

UM 29.01.18/v1.0.0 8

1 DATECS FP-650 Manualul Utilizatorului

Folosirea de utilitare software

6.1. Utilitarul ANAF Download

Acest utilitar este folosit pentru a extrage din echipamentul fiscal fișierele XML zilnice semnate cu

certificatul digital intern. In cazul unei integrări folosind programul identificabil DUDE, acest utilitar nu este necesar deoarece funcțiile sunt deja implementate. Pentru a funcționa, acest utilitar necesită instalarea prealabilă a programului DUDE.

Extrageți din arhiva executabilul “anaf_Download.exe” si salvați fișierul pe calculatorul dumneavoastră. Conectați aparatul de marcat electronic fiscal Datecs la calculatorul dumneavoastră. Verificați si notați setările portului la care este conectat AMEF.

Rulați executabilul “anaf_Download.exe”: Se va afișa ecranul de valori ai parametrilor de raportare; selectați după numărul raportului Z sau după dată si

oră.

Apăsați butonul:

Completați tipul conexiunii, portul alocat si viteza de comunicație, după care apăsați butonul:

După conectare se afișează un meniu in care puteți selecta intervalul de raportare dorit (după dată sau număr

raport Z); după ce ați selectat intervalul dorit, apăsați butonul

UM 29.01.18/v1.0.0 9

1 DATECS FP-650 Manualul Utilizatorului

Utilitarul cere locația unde va descărca fișierele:

După ce ați selectat locația fișierelor si ați apăsat “OK”, începe extragerea fișierelor. Evoluția procesului se poate urmări in partea de jos a

ferestrei.

Daca ați bifat opțiunea “Open folder after download”, se va deschide folderul in care se afla fișierele. Aceste fișiere conțin datele fiscale pentru fiecare interval Z din perioada selectată. Ultimul fișier descrie intervalul

selectat.

Config_Tool for Clients

6.2.

Utilitarul Config_Tool pentru Clienti oferă un set de servicii destinat întreținerii parametrilor aparatelor de marcat electronice fiscale Datecs. Conectati Aparatul de marcat electronic fiscal Datecs la calculatorul dumneavoastra. Verificati si notati setarile portului la care e conectat AMEF. Rulati executabilul “ Config_Tool.exe”: Se va afisa fereastra de setare a parametrilor de comunicatie Connect. Setati numarul portului la care este legat AMEF si

viteza de comunicatie a acestuia. Apasati butonul:

UM 29.01.18/v1.0.0 10

1 DATECS FP-650 Manualul Utilizatorului

Daca nu sunt probleme de comunicatie, se va deschide o noua fereastra ce contine meniul disponibil, grupat in urmatoarele seturi de functionalitate:

Initialization ( Initializare). Nota: Setarea parametrilor de fiscalizare se face fie prin introducerea valorii parametrului, fie prin activarea/dezactivarea sa.

˫ Date and time – permite ajustarea datei si orei prin

introducerea manuala sau prin sincronizarea cu

computerul.

˫ Header and footer – permite editarea textelor din antet si

a celui comercial (de dupa seria fiscala).

˫ Devi ce con f i gu rati on – permite editarea parametrilor

funcționali din AMEF.

a) Parametri care necesita introducerea valorii funcționale:

 Logical number - Numărul logic al AMEF intr-un magazin  Barcode mask - Prefix pentru coduri de bare cantar  Barcode count - Numărul de coduri de bare folosite pentru

identificarea unui articol

 Auto-power off (min) - Setare interval de timp pentru inchiderea automata a AMEF  Light auto-off (min) - Setare interval de timp activ pentru lumina de fundal

b) Parametrii care necesita activarea sau dezactivarea:

 Open drawer on each total - Deschiderea sertarului la inchiderea fiecarui bon fiscal  Ask for password - Iesirea automata dupa fiecare bon fiscal emis din Vanzari si cererea parolei de

casier

 Ask for password on void – Cererea parolei pentru anulari  On Z report auto-clear PLU turnovers - Ștergerea vanzarilor de articole odata cu executarea

raportului fiscal Z

UM 29.01.18/v1.0.0 11

1 DATECS FP-650 Manualul Utilizatorului

 Midnight warning for Z report - Atentionarea asupra timpului ramas pana la m iezul ui nopti i  Related ECR report - Adaugare Raport AMEF  Related report on operators - Adaugare Raport casieri  Related report on articles - Adaugare Raport articole  Related report on departments - Adaugare Raport departamente  Related report on stock group - Adau gar e Rapor t grupe de ar tic ole  Related log report - Adaugare Raport LOG cu detaliile vanzarilor

˫ Print configuration – Setarea parametrilor de tiparire

 Print contrast – Setare contrast pentru textul imprimat  Service receipts – Setare numar de bonuri interne (nefiscale)  Load logo..., Load stamp... Print stamp – Alegerea unui

logo

grafic la imprimarea fiecarui bon.

 Print barcode – optiune printare cod de bare asociat PLU  Print Logo – optiune printare logo  Print sum in alternative currency – optiune printare echivalent in valuta straina  Print exchange rate – optiune printare rata de schimb la vanzarea in valuta straina  Print item count – optiune printare numar tranzactii  Empty line after total – optiune inserare linie goala dupa TOTAL  Double height for total – optiune printare TOTAL cu inaltime dubla  Bold payments – optiune printare bold a modurilor de plata  Save configuration – salvarea configuratiei alese

˫ VATs – Setarea valorilor de cota TVA

Permite schimbarea precum si

activarea/dezactivarea

cotelor TVA.

UM 29.01.18/v1.0.0 12

1 DATECS FP-650 Manualul Utilizatorului

˫ Fiscalization – Aceasta rubrica este dedicata numai

personalului autorizat. In versiunea Clienti acest meniu nu este

accesibil.

˫ Service settings – Aceasta rubrica este dedicata numai

personalului autorizat. In vers iunea Clien ti ac es t meniu nu este

accesibil.

˫ Network – seteaza, modifica si salveaza parametrii legati

de comunicatia AMEF cu sistemul informatic ANAF prin

una din urmatoarele canale: retea LAN, retea WiFi sau

retea GPRS.

Reports ( Rapoarte). Genereaza si tipareste rapoarte dupa criterii specifice, dupa cum urmeaza:

• Daily closure – rapoarte fiscale/nefiscale zilnice,

grupate pe cote TVA, departamente sau grupe de produse.

• FM reports – rapoarte dupa data sau nr. raportului Z.

Rapoartele pot fi vizualizate, printate sau salvate in format tip .mf sau .rtf

UM 29.01.18/v1.0.0 13

1 DATECS FP-650 Manualul Utilizatorului

• JE reading – rapoarte documente fiscale sau nefiscale,

selectabile dupa data saunr. raport Z. Se pot salva in format tip .je sau tip .rtf

• Other reports – rapoarte pentru coduri PLU sau

pentru operatori. Rapoartele pot si afisate sau printate, cu sau fara golirea registrelor respective.

• Validate Z report – permite verificarea si salvarea

fisierelor ce contin setul de bonuri fiscale si raportul Z corespunzator. Fisierul analizat poate fi din casa de marcat sau unul exterior.

Items ( Produse) . Administreaza baza de date din AMEF. Permite citirea,

editarea, incarcarea, stergerea, importul sau exportul acesteia.

UM 29.01.18/v1.0.0 14

1 DATECS FP-650 Manualul Utilizatorului

Other. Administreaza parametri de functionare ai AMEF, dupa

cum urmeaza:

• Item groups - citeste, modifica si salveaza grupele

de articole din cadrul unui departament

• Departments - citeste, modifica si salveaza

departamentele

• Operators - citeste, modifica si salveaza numele si

Parola casierilor sau operatorilor

• Payments – citeste, blocheaza/deblocheaza

modurile de plata. Permite de asemenea personalizarea numelui unui singur mod de plata (ALTE METODE)

UM 29.01.18/v1.0.0 15

1 DATECS FP-650 Manualul Utilizatorului

• Currency – permite programarea si salvarea

monedei de plata locala si straina, precum si a ratei de schimb intre acestea

• Measure units – permite citirea, modificarea si

salvarea unitatilor de masura asociate articolelor.

• Keys – permite citire, programarea si salvarea

modificatorilor de pret(reducere sau majorare,

procentuala sau valorica) precum si asocierea

codurilor PLU cu tastele rapide.

Device status.

Afiseaza sintetic erorile si parametri de stare ai AMEF, in

legatura cu memoria si starea fiscala, starea jurnalului

electronic, starea subansamblelor si a sintaxei fisierelor

de lucru.

UM 29.01.18/v1.0.0 16

1 DATECS FP-650 Manualul Utilizatorului

7. Diagnostic

Opriți imprimanta (Power OFF), apoi țineți apăsat sau si reporniți imprimanta (POWER ON). Imprimanta va emite trei semnale sonore. După emiterea celui de-al treilea semnal sonor eliberați butonul. Imprimanta va tipări un raport cu parametrii curenți:

 Datele de fiscalizare  Datele de firmware  Parametrii operaționali (ex. viteza de tipărire, temperatura, densitate de tipărire, set

caractere regional)

 Rezultatul testului de imprimare, etc.
