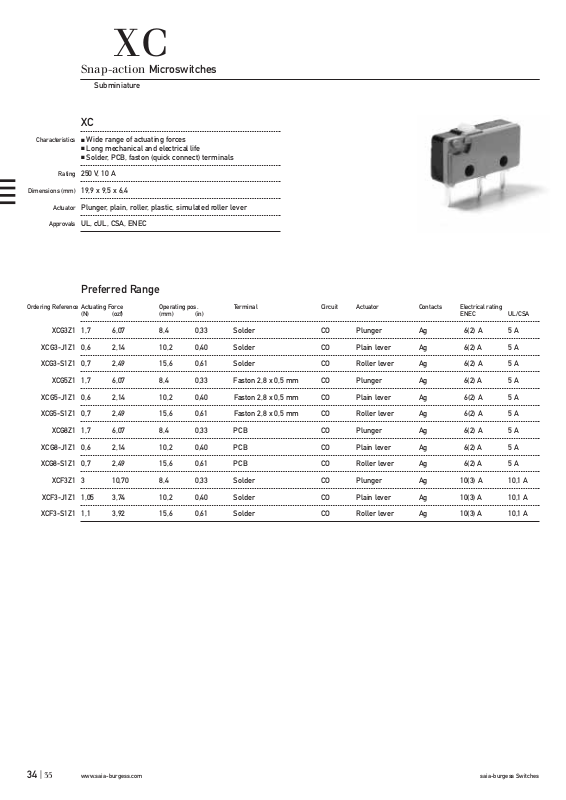

Page 1
www.saia-burgess.com
saia-burgess Switches
34
|
35
XC

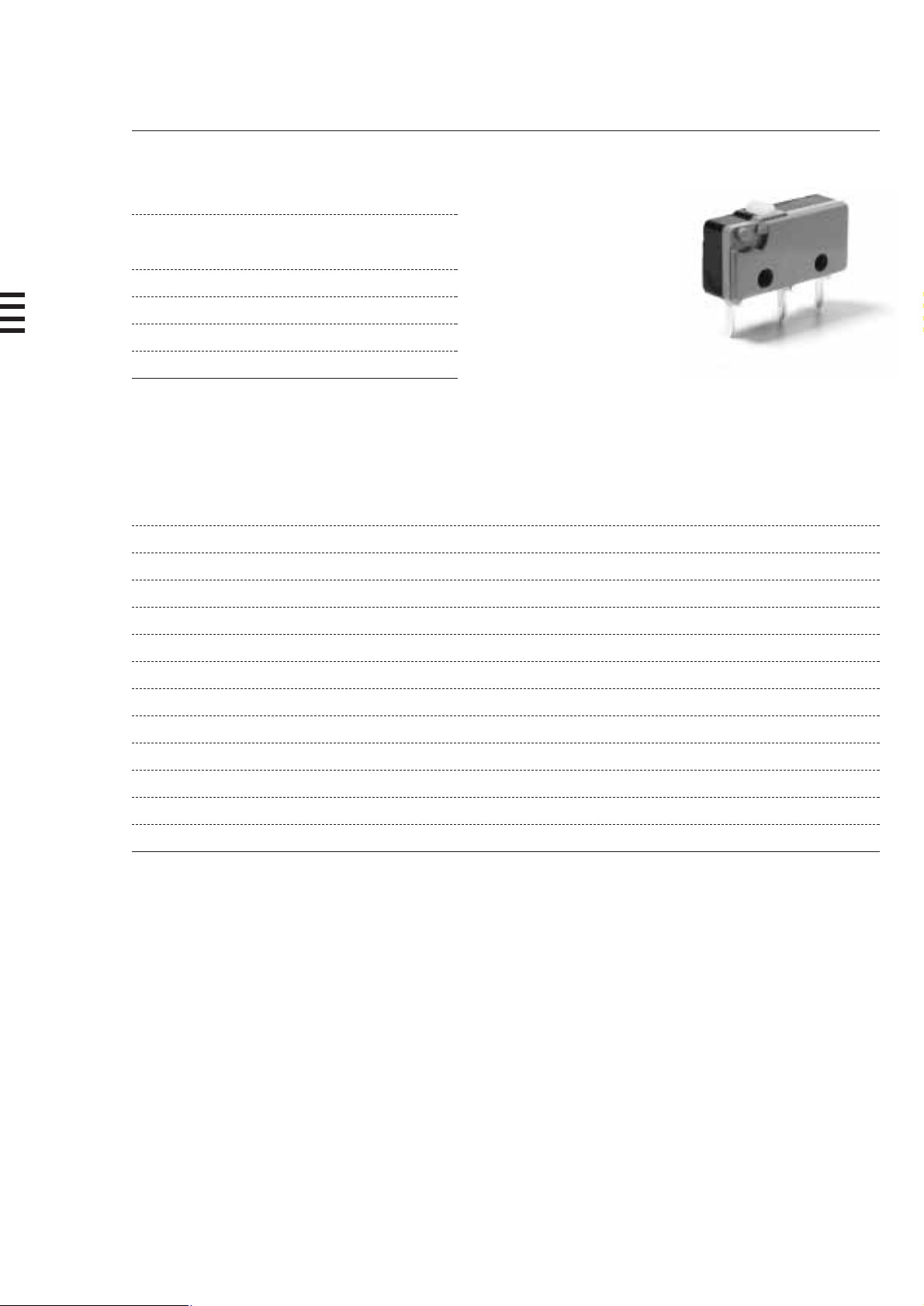

Snap-action Microswitches
Subminiature
XC
Characteristics
Wide range of actuating forces
Long mechanical and electrical life
Solder, PCB, faston (quick connect) terminals
Rating
250 V, 10 A
Dimensions (mm)
19,9 x 9,5 x 6,4
Actuator
Plunger, plain, roller, plastic, simulated roller lever
Approvals
UL, cUL, CSA, ENEC
Preferred Range
Ordering Reference
Actuating Force Operating pos. Terminal Circuit Actuator Contacts Electrical rating
(N) (ozf) (mm) (in) ENEC UL/CSA
XCG3Z1
1,7 6,07 8,4 0,33 Solder CO Plunger Ag 6(2) A 5 A
XCG3-J1Z1
0,6 2,14 10,2 0,40 Solder CO Plain lever Ag 6(2) A 5 A
XCG3-S1Z1
0,7 2,49 15,6 0,61 Solder CO Roller lever Ag 6(2) A 5 A
XCG5Z1
1,7 6,07 8,4 0,33 Faston 2,8 x 0,5 mm CO Plunger Ag 6(2) A 5 A
XCG5-J1Z1
0,6 2,14 10,2 0,40 Faston 2,8 x 0,5 mm CO Plain lever Ag 6(2) A 5 A
XCG5-S1Z1
0,7 2,49 15,6 0,61 Faston 2,8 x 0,5 mm CO Roller lever Ag 6(2) A 5 A
XCG8Z1
1,7 6,07 8,4 0,33 PCB CO Plunger Ag 6(2) A 5 A
XCG8-J1Z1
0,6 2,14 10,2 0,40 PCB CO Plain lever Ag 6(2) A 5 A
XCG8-S1Z1
0,7 2,49 15,6 0,61 PCB CO Roller lever Ag 6(2) A 5 A
XCF3Z1
3 10,70 8,4 0,33 Solder CO Plunger Ag 10(3) A 10,1 A
XCF3-J1Z1
1,05 3,74 10,2 0,40 Solder CO Plain lever Ag 10(3) A 10,1 A
XCF3-S1Z1
1,1 3,92 15,6 0,61 Solder CO Roller lever Ag 10(3) A 10,1 A
Page 2
www.saia-burgess.com
saia-burgess Switches
34
|
35
Specifications
Housing Phenolic-Melamine, Thermosetting
Plunger POM for T85, PBT for T140
Mechanism Snap-action system with stainless steel tension spring
Functions Change-over, NO, NC
Contacts Pure silver (Ag) or 10 µm Gold (Au), microprofile
Terminals Solder, faston and various PCB terminals (side of housing or side of lid, as well as 1/10” o lin pitch)
Temperature range ºC Between –40°C and +85°C (special version up to 140°C)
Mechanical life up to 5–10
7
cycles (sinusoidal actuation)
Protection Enclosure IP40
Mounting Side mounting through mounting holes
Actuators Stainless steel, PA66-GF35
Contact Carrier CuZn or CuSn

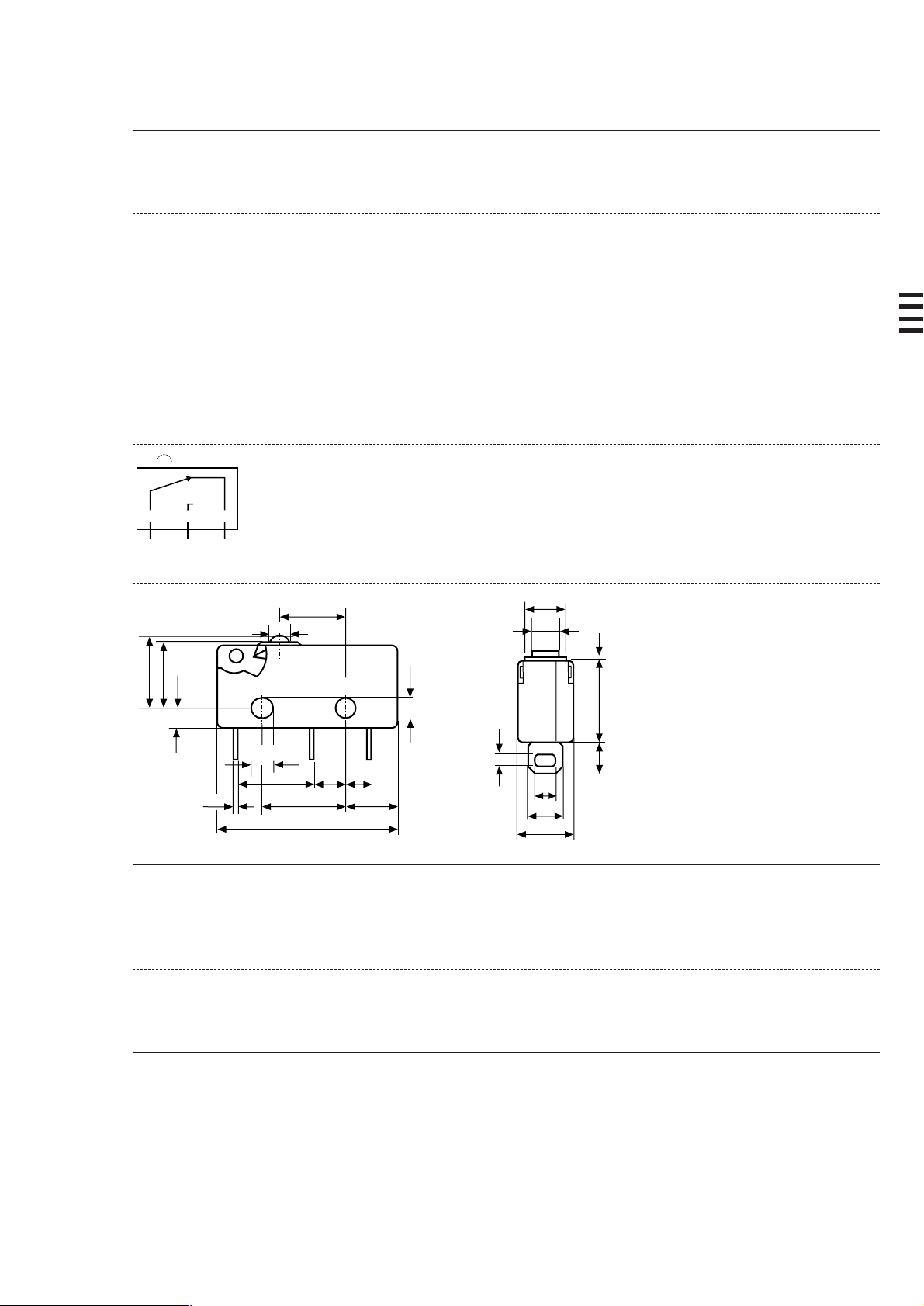

Circuit diagram
Dimensions
XC
Recommended maximum electrical ratings
Voltage Resistive load Motor load Approvals ENEC Approvals UL
(VAC) (A) (A) (A) (VAC) (A) (VAC)
XCF
250 10 3 10 (3) 250 1E4 10,1 250
XCG
250 6 2 6 (2) 250 5E4 5 250
XCK
250 5 3 5 (3) 250 1E4 5 250
XCC
250 3 1 3 (1) 250 5E4 2 250
XCH
250 1,5 0,3 1,5 (0,3) 250 5E4 0,1 30
CO NO NC
FP = Free Position
OP = Operating Position
6.4
4.8
3.1
2.4
4
± 0.2
9.5
3.6
0.4
+ 0.2
– 0.3
7. 5
2.4
OP
FP
+ 0.05
2.3
2.35
+ 0.1
– 0.15
0.5
2.5
+ 0.05
– 0.02
8.85
9.5 ± 0.1
19.9
3.45 3.2
+ 0.25
– 0.35
5.25
+ 0.20
– 0.25
– 0.02
1.3
Page 3
www.saia-burgess.com
saia-burgess Switches
36
|
37
XC

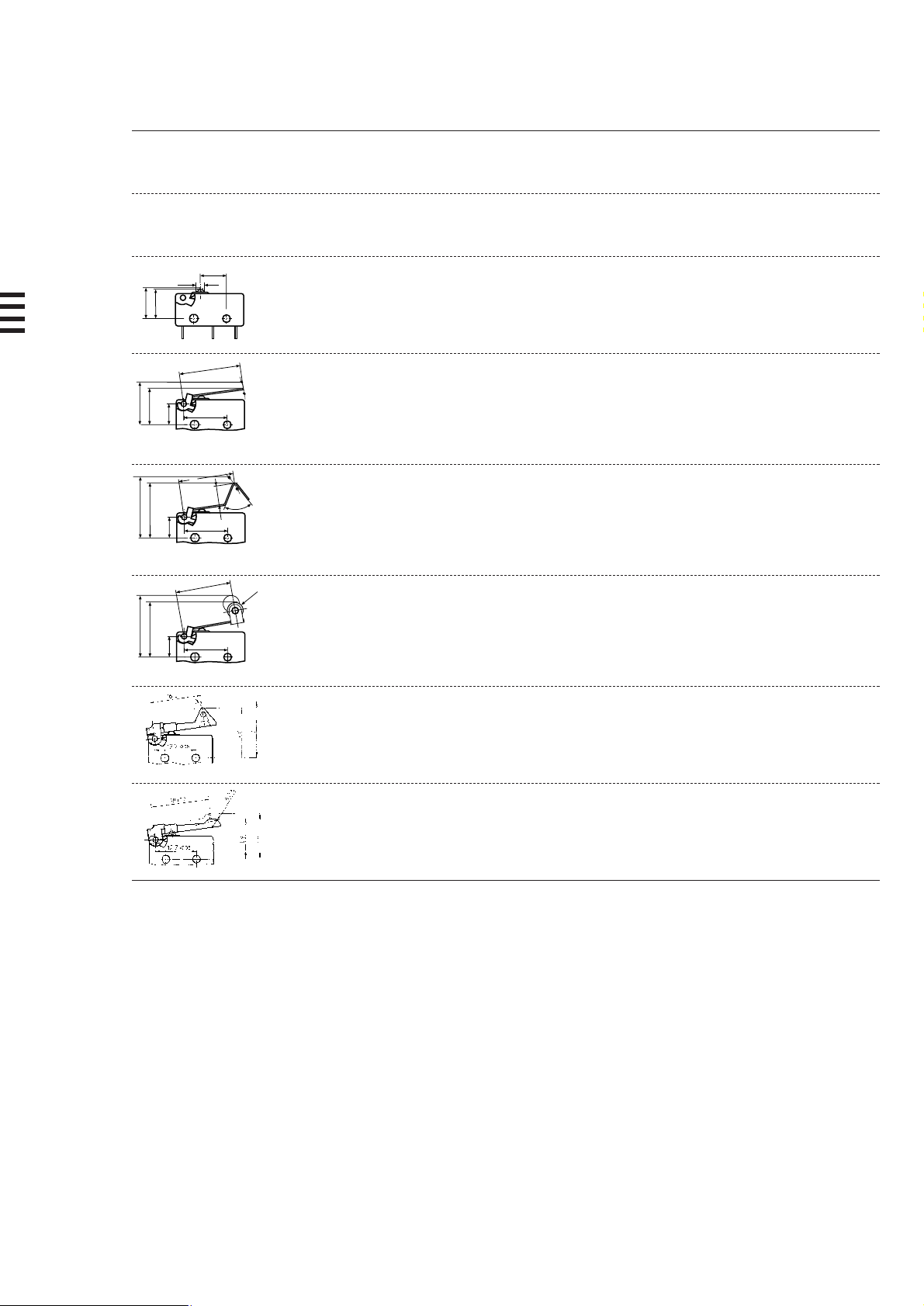

Operating Characteristics
Actuating Release Free Operating Movement Total travelled
Actuator Reference Force Force Position Position Differential position
Maximum Minimum Maximum Maximum Maximum
(N) (ozf) (N) (ozf) (mm) (in) (mm) (in) (mm) (in) (mm) (in)
Plunger
XCF.. 3 10,70 0,5 1,78 8,8 0,34 8,4 0,33 0,1 0,003 7,7 0,303
XCG.. 1,7 6,07 0,3 1,07 8,8 0,34 8,4 0,33 7,7 0,303
XCK.. 1,2 4,28 0,2 0,71 8,8 0,34 8,4 0,33 0,1 0,003 7,7 0,303
XCC.. 0,6 2,14 0,1 3,57 8,8 0,34 8,4 0,33 0,1 0,003 7,7 0,303
XCH.. 0,35 1,24 0,07 0,24 8,8 0,34 8,4 0,33 0,1 0,003 7,7 0,303
-J1 Lever
XCF.. 1,05 3,74 0,16 0,57 12,2 0,48 10,2 ± 1,0 0,401 ± 0,039 0,6 0,023 8,4 0,33
XCG.. 0,6 2,14 0,08 0,28 12,2 0,48 10,2 ± 0,9 0,401 ± 0,035 0,5 0,019 8,5 0,337
XCK.. 0,42 1,49 0,056 0,19 12,2 0,48 10,3 ± 0,9 0,405 ± 0,035 0,5 0,019 8,7 0,342
XCC.. 0,22 0,78 0,025 0,08 12,2 0,48 10,3 ± 0,9 0,404 ± 0,035 0,4 0,015 8,7 0,342
XCH.. 0,13 0,46 0,02 0,07 12,2 0,48 10,4 ± 0,9 0,409 ± 0,035 0,4 0,015 8,8 0,346
Width of lever 4.0 mm/0.16 in
-L1 Lever
XCF.. 1,1 3,92 0,17 0,6 17,6 0,69 15,6 ± 1,1 0,614 ± 0,043 0,6 0,023 14 0,551
XCG.. 0,7 2,49 0,09 0,32 17,6 0,69 15,6 ± 1,0 0,614 ± 0,039 0,5 0,019 14,1 0,555
XCK.. 0,43 1,53 0,058 0,2 17,6 0,69 15,7 ± 1,0 0,618 ± 0,039 0,4 0,015 14,3 0,562
XCC.. 0,23 0,82 0,026 0,09 17,6 0,69 15,7 ± 1,0 0,618 ± 0,039 0,4 0,015 14,3 0,562
XCH.. 0,14 0,49 0,021 0,07 17,6 0,69 15,8 ± 1,0 0,622 ± 0,039 0,4 0,015 14,4 0,566
Width of lever 4.0 mm/0.16 in
-S1 Lever
XCF.. 1,1 3,92 0,17 0,6 17,6 0,69 15,6 ± 1,2 0,614 ± 0,047 0,6 0,023 14,1 0,555
XCG.. 0,7 2,49 0,09 0,32 17,6 0,69 15,6 ± 1,1 0,614 ± 0,043 0,5 0,019 14,2 0,559
XCK.. 0,43 1,53 0,058 0,2 17,6 0,69 15,7 ± 1,1 0,618 ± 0,043 0,4 0,015 14,4 0,566
XCC.. 0,23 0,82 0,026 0,09 17,6 0,69 15,7 ± 1,1 0,618 ± 0,043 0,4 0,015 14,4 0,566
XCH.. 0,14 0,49 0,021 0,07 17,6 0,69 15,8 ± 1,1 0,622 ± 0,043 0,4 0,015 14,5 0,57
Width of roller 4.0 mm/0.16 in, for high temperature use -T1 lever
-P5 Lever
XCF.. 1,3 4,62 0,17 0,6 17,6 0,69 15,6 ± 1,1 0,614 ± 0,043 0,6 0,023 14 0,551
XCG.. 0,75 2,67 0,09 0,32 17,6 0,69 15,6 ± 1,0 0,614 ± 0,039 0,5 0,019 14,1 0,555
XCK.. 0,6 2,13 0,058 0,2 17,6 0,69 15,7 ± 1,0 0,618 ± 0,039 0,4 0,015 14,3 0,562
XCC.. 0,31 1,10 0,026 0,09 17,6 0,69 15,7 ± 1,1 0,618 ± 0,043 0,4 0,015 14,3 0,562
XCH.. 0,22 0,78 0,021 0,07 17,6 0,69 15,8 ± 1,0 0,622 ± 0,039 0,4 0,015 14,4 0,566
-P6 Lever
XCF.. 1,05 3,74 0,16 0,57 14,3 0,56 12,5 ± 1,1 0,49 ± 0,043 0,6 0,023 10,6 0,417
XCG.. 0,6 2,13 0,08 0,28 14,3 0,56 12,5 ± 1,0 0,49 ± 0,039 0,5 0,019 10,7 0,421
XCK.. 0,42 1,49 0,056 0,21 14,3 0,56 12,6 ± 1,0 0,5 ± 0,039 0,5 0,015 10,8 0,425
XCC.. 0,22 0,78 0,025 0,11 14,3 0,56 12,6 ± 1,0 0,5 ± 0,039 0,4 0,015 10,8 0,425
XCH.. 0,13 0,46 0,02 0,07 14,3 0,56 12,7 ± 1,0 0,5 ± 0,039 0,4 0,015 10,9 0,429
Ls
Lo
7.5
2.4
6.1
18.0
12.7
Lo
Ls
16
5.9
60
º
6.1
12.7
Ls
Lo
Ø 4.8
6.1
12.7
Ls
Lo
16.8
+0,003
–0,011
+0,1
–0,3
Page 4
www.saia-burgess.com
saia-burgess Switches
36
|
37
Actuating
XCF 3 N 6,07 ozf
Characteristic
XCG 1,7 N 10,70 ozf
XCK 1,2 N 4,28 ozf
XCC 0,6 N 2,14 ozf
XCH 0,35 N 1,24 ozf
Circuits
No digit Change-over
4 Normally closed (NC 2)
5 Normally open (NO 4)
Terminals
3 Solder
4 Faston 2.8 x 0.5 mm DIN
5 Faston 2.8 x 0.5 mm IEC/AMP
8 PCB (straight)
9 PCB (1/10” pitch)
10 Side mounting PCB, Base side
11 Side mounting PCB, cover side
Other terminals on special request.
Version
No digit, Housing material MP, Europe up to 85°C, UL up to 90°C
V (High temperature 125°C), Housing material MP / Plunger PBT, Europe up to 125°C, UL up to 130° C
W (High temperature 140°C), Housing material Polyester PBT, Europe up to 140°C, UL up to 150°C
Contacts
No digit Ag (silver)
-81 µ profile Au 10 µm
Actuators
No digit Plunger
-J1 Plain lever 18,0 mm (0.71 in)
-J2 Plain lever 25,0 mm (0.98 in)
-J5 Plain lever 40,0 mm (1.57 in)
-S1 Roller lever 16,8 mm (0.66 in)
-L1 Cam follower 16,0 mm (0.63 in)
-P5 Plastic lever 16,0 mm (0.63 in)
-P6 Plastic lever 18,0 mm (0.71 in)
Other actuators on special request.
XC
Ordering Reference
