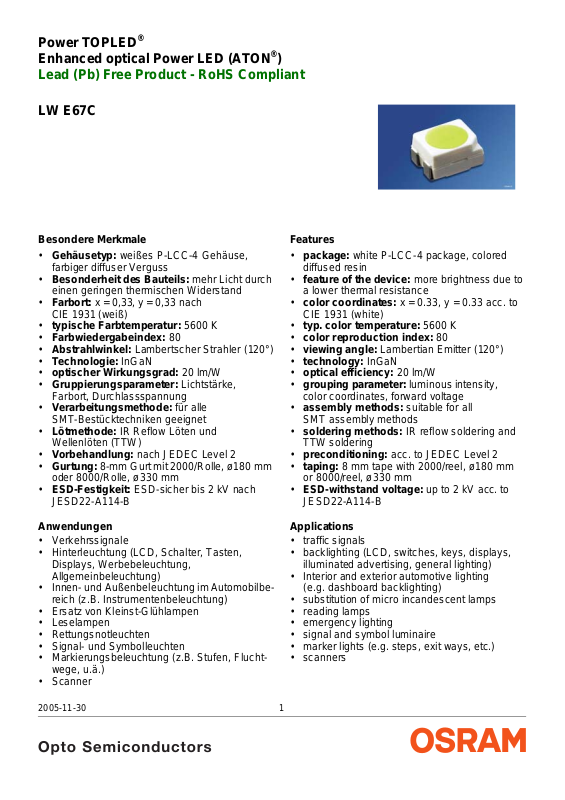

Page 1

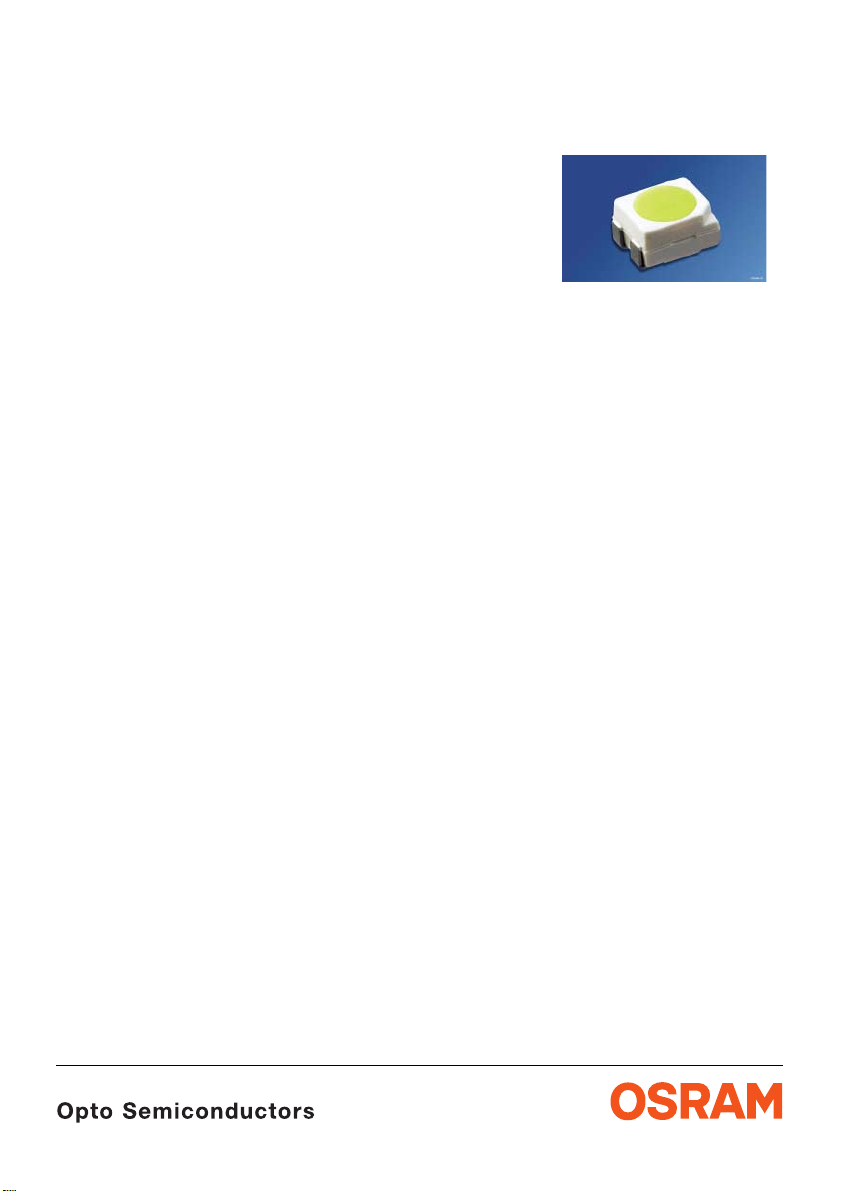

Power TOPLED
Enhanced optical Power LED (ATON
®
®
)
Lead (Pb) Free Product - RoHS Compliant
LW E67C
Besondere Merkmale
• Gehäusetyp: weißes P-LCC-4 Gehäuse,
farbiger diffuser Verguss
• Besonderheit des Bauteils: mehr Licht durch
einen geringen thermischen Widerstand
• Farbort: x = 0,33, y = 0,33 nach
CIE
1931 (weiß)
• typische Farbtemperatur: 5600 K
• Farbwiedergabeindex: 80
• Abstrahlwinkel: Lambertscher Strahler (120°)
• Technologie: InGaN
• optischer Wirkungsgrad: 20 lm/W
• Gruppierungsparameter: Lichtstärke,
Farbort, Durchlassspannung
• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet
• Lötmethode: IR Reflow Löten und
Wellenlöten
• Vorbehandlung: nach JEDEC Level 2

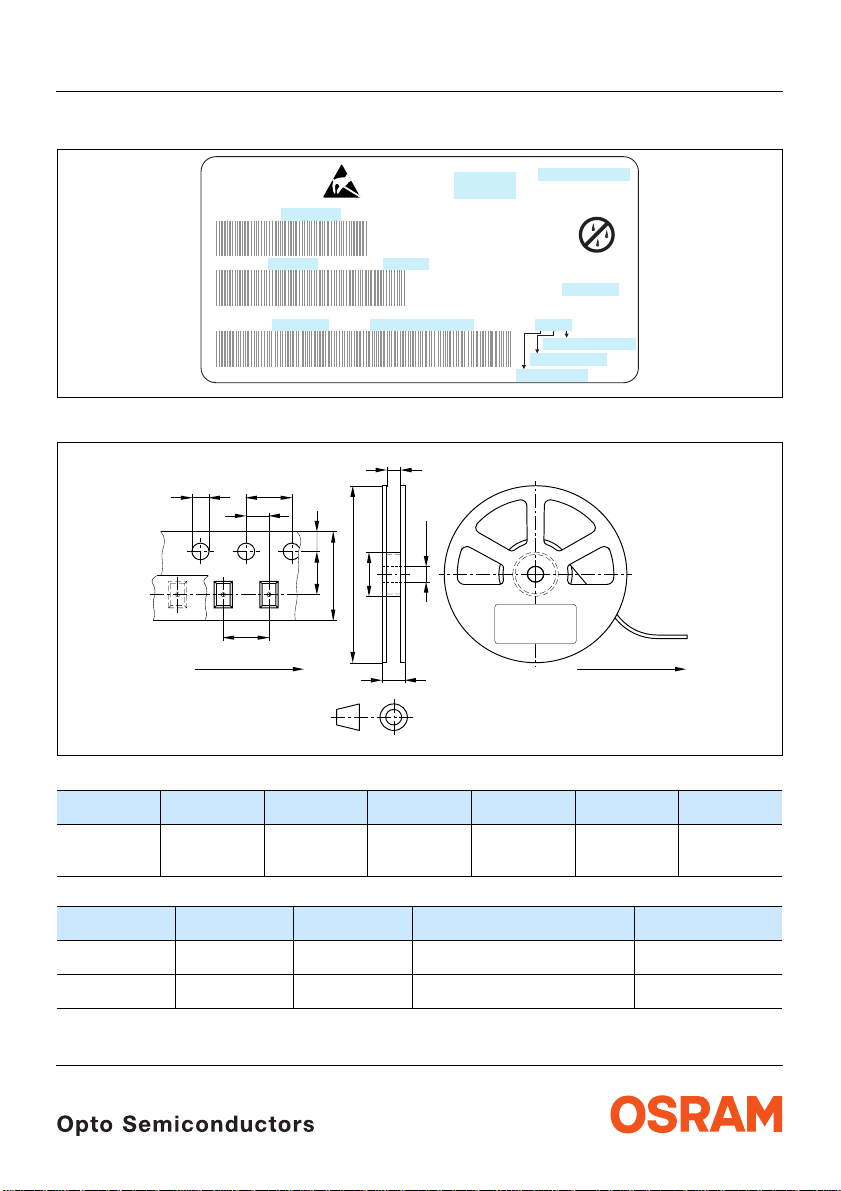

• Gurtung: 8-mm Gurt mit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-B
Anwendungen
• Verkehrssignale
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innen- und Außenbeleuchtung im Automobilbereich (z.B. Instrumentenbeleuchtung)
• Ersatz von Kleinst-Glühlampen
• Leselampen
• Rettungsnotleuchten
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (z.B. Stufen, Fluchtwege, u.ä.)
• Scanner
(TTW)
mm
Features
• package: white P-LCC-4 package, colored
diffused resin
• feature of the device: more brightness due to
a lower thermal resistance
• color coordinates: x = 0.33, y = 0.33 acc. to
CIE
1931 (white)
• typ. color temperature: 5600 K
• color reproduction index: 80
• viewing angle: Lambertian Emitter (120°)
• technology: InGaN
• optical efficiency: 20 lm/W
• grouping parameter: luminous intensity,
color
coordinates, forward voltage
• assembly methods: suitable for all
SMT
assembly methods
• soldering methods: IR reflow soldering and
TTW
soldering
• preconditioning: acc. to JEDEC Level 2
• taping: 8 mm tape with 2000/reel, ø180 mm
or
8000/reel, ø330 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-B
Applications
• traffic signals
• backlighting (LCD, switches, keys, displays,
illuminated advertising, general lighting)
• Interior and exterior automotive lighting
(e.g.
dashboard backlighting)
• substitution of micro incandescent lamps
• reading lamps
• emergency lighting
• signal and symbol luminaire
• marker lights (e.g. steps, exit ways, etc.)
• scanners
2005-11-30 1
Page 2
LW E67C
Bestellinformation Ordering Information
1)
Seite 16
Typ
Type
Emissionsfarbe
Color of
Emission
Lichtstärke
Luminous
Intensity
1) page 16
IF = 30 mA
IV (mcd)
LW E67C-T2V1-5K8L-1
LW E67C-U2V2-5K8L-1
LW E67C-T1V2-5K8L-1
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Se lektionen . Diese besteh en aus wenigen
Helligkeitsgruppen (siehe
Gurt geliefert. Z.B.: LW E67C-T2V1-5K8L-1 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen T2,
U1, U2 oder V1 enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortg ruppen gemessen und gruppiert werden. P ro Gurt wird nur e ine
Farbortgruppe geliefert. Z.B.: LW
Farbortgruppen -5K, -5L, -6K, -6L, -7K, -7L, -8K oder -8L enthalten ist (siehe Seite 5 für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro
Gurt wird nur eine Durchlassspannungsgruppe geliefert. Z.B.: LW E67C-T2V1-5K8L-1 bedeutet, dass nach
Durchlassspannung gruppiert wird. Auf einem Gurt ist nur eine der Durchlasspannungsgruppen -3 oder -4
enthalten (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt
werden.
Note: The above Type Numbers represent the order groups which include only a few brightness groups (see page 6
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LW E67C-T2V1-5K8L-1 means that only one group T2, U1, U2 or V1 will be shippable for any one
reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LW
1 chromaticity coordinate group -5K, -5L, -6K, -6L, -7K, -7L, -8K oder -8L will be shippable (see page 5 for
explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage
groups will be shipped on any one reel. E.g. LW
-3 or -4 will be shippable. In order to ensure availability, single forward voltage groups will not be orderable(see
page 6 for explanation).
white 355 … 900
560 … 1120
280 … 1120
Seite 6 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
E67C-T2V1-5K8L-1 bedeutet, dass auf dem Gurt nur eine der
Seite 6 für nähere Information).
E67C-T2V1-5K8L-1 means that only 1 forward voltage group
Lichtstrom
Luminous
Flux
IF = 30 mA
Φ
(mlm)
V
1900 (typ.)
2400 (typ.)
2100 (typ.)
2)
Seite 16
Bestellnummer
2) page 16
Ordering Code
Q65110A1930
Q65110A1931
Q65110A1932
E67C-T2V1-5K8L-1 means that only
1
2005-11-30 2
Page 3
Grenzwerte Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(TA=25°C)
Stoßstrom
Surge current
t ≤ 10 µs, D = 0.1, T
Sperrspannung
Reverse voltage3)
3)
A
Seite 16
page 16
=25°C
(TA=25°C)
Leistungsaufnahme
Power consumption
(TA=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient
4) page 16
4)
Seite 16
Sperrschicht/Lötpad
Junction/solder point
LW E67C
Symbol
Symbol
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
R
R
th JA
th JS
Wert
Value
Einheit
Unit
– 40 … + 100 °C
– 40 … + 100 °C
+ 110 °C
30 mA
300 mA
5 V
135 mW
350
180
K/W
K/W
2005-11-30 3
Page 4
Kennwerte
Characteristics
(TA = 25 °C)
Bezeichnung
Parameter
5)
5)
Seite 16
Seite 16
(typ.)
5) page 16
(typ.)
5) page 16
Farbkoordinate x nach CIE 1931
Chromaticity coordinate x acc. to CIE 1931
I
= 30 mA
F
Farbkoordinate y nach CIE 1931
Chromaticity coordinate y acc. to CIE 1931
I
= 30 mA
F
Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % I
Durchlassspannung
Forward voltage6)
I
= 30 mA (max.)
F
6)
page 16
V
Seite 16
(min.)
(typ.)
Sperrstrom (typ.)
Reverse current (max.)
V
= 5 V
R
Temperaturkoeffizient von x (typ.)
Temperature coefficient of x
I
= 30 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von y (typ.)
Temperature coefficient of y
I
= 30 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von V
Temperature coefficient of V
I
= 30 mA; –10°C ≤ T ≤ 100°C
F
F
F
(typ.)
Optischer Wirkungsgrad (typ.)
Optical efficiency
I
= 30 mA
F
* Einzelgruppen siehe Seiten 5 und 6
Individual groups on pages 5 and 6
Symbol
Symbol
x 0.33* –
y 0.33* –
Wert
Value
2ϕ 120 Grad
V
V
V
I
I
TC
TC
TC
η
F
F
F
R
R
x
y
V
opt
3.25*
3.9
4.35
0.01
10
–0.1 10-3/K
–0.2 10-3/K
– 5.0 mV/K
20 lm/W
LW E67C
Einheit
Unit
deg.
V
V
V
µA
µA
2005-11-30 4
Page 5
5)
Seite 16
Farbortgruppen
Chromaticity Coordinate Groups
5) page 16
0.42
0.41
0.40
Cy
0.39
0.9
520
530
0.8
Cy
0.7
0.6
500
0.5
0.4
0.3
0.2
0.1
0
0
540
510
490
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
480
470
460
550
560
570
+
E
450
580
590
600
610
620
630
Cx
0.38
0.37
0.36
0.35
0.34
0.33
0.32
0.31
0.30
0.29
0.28
0.27
0.26
0.25
0.24
0.23
0.22
7L
7K
+
6L
6K
5L
5K
0.21
0.20
0.26
0.27
0.28
0.29
0.30
0.33
0.34
0.25
0.31
0.32
Cx
Gruppe
Group
5K 0.296 0.259 7K 0.330 0.310
5L 0.291 0.268 7L 0.330 0.330
6K 0.313 0.284 8K 0.352 0.344
6L 0.310 0.297 8L 0.345 0.352
Cx Cy Gruppe
0.291 0.268 0.330 0.330
0.310 0.297 0.338 0.342
0.313 0.284 0.352 0.344
0.285 0.279 0.330 0.347
0.307 0.312 0.347 0.371
0.310 0.297 0.345 0.352
0.310 0.297 0.338 0.342
0.330 0.330 0.364 0.380
0.330 0.310 0.360 0.357
0.307 0.312 0.347 0.371
0.330 0.347 0.367 0.401
0.330 0.330 0.364 0.380
Group
Cx Cy
LW E67C
8L
8K
0.35
0.36
0.37
OHA13327
2005-11-30 5
Page 6
LW E67C
6)
Seite 16
Durchlassspannungsgruppen
Forward Voltage Groups
Gruppe
Group
6) page 16
min. max.
3 3.25 3.80 V
4 3.80 4.35 V
Helligkeits-Gruppierungsschema Brightness Groups
Helligkeitsgruppe
Brightness Group
T1
T2
U1
U2
V1
V2
Anm.: Die Standardlieferform von Serientypen beinhaltet entweder eine untere Familiengruppe, eine obere
Familiengruppe oder eine Sammelgruppe, die aus nur 3
Einzelne Helligkeitsgruppen können nicht bestellt werden.
Note: The standard shipping format for serial types includes either a lower familiy group, an upper family group or
a grouping of all individual groups of 3
Individual brightness groups cannot be ordered.
Durchlassspannung
Forward voltage
1)
Seite 16
Lichtstärke
Luminous Intensity
I
(mcd)
V
1) page 16
280 … 355
355 … 450
450 … 560
560 … 710
710 … 900
900 … 1120
bzw. 4 bzw. 6 Helligkeitsgruppen bestehen.
or 4 or 6 individual brightness groups.
Lichtstrom
Luminous Flux
Φ
950 (typ.)
1200 (typ.)
1500 (typ.)
1900 (typ.)
2400 (typ.)
3000 (typ.)
(mlm)
V
Einheit
Unit
2)
Seite 16
2) page 16
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: U2-5K-3
Example: U2-5K-3
Helligkeitsgruppe
Brightness Group
Farbortgruppe
Chromaticity Coordinate
Durchlassspannung
Forward Voltage
Group
U2 5K 3
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
2005-11-30 6
Page 7
Seite 16

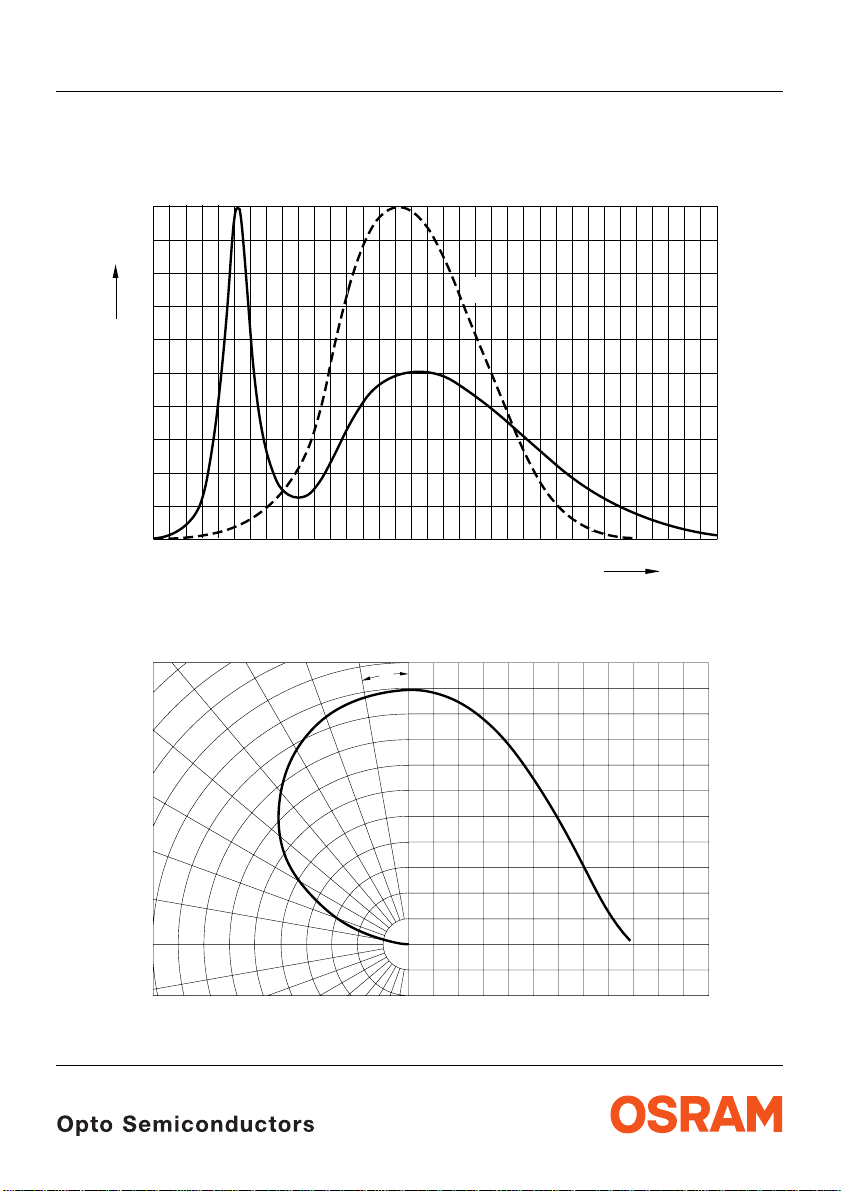

Relative spektrale Emission2)
Relative Spectral Emission
2) page 16
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
I
= f (λ); TA = 25 °C; IF = 30 mA
rel
100
%
I
rel
80
V
λ
60
40
20
LW E67C
OHL01461
0
400
Abstrahlcharakteristik2)
Radiation Characteristic
I
= f (ϕ); TA = 25 °C
rel
450 500 550 600 650 700 750
Seite 16
2) page 16
0˚10˚20˚40˚ 30˚
ϕ
50˚
60˚
70˚
80˚
90˚
100˚
1.0 0.8 0.6 0.4
2005-11-30 7
0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚
nm
λ
OHL01660
1.0
0.8
0.6
0.4
0.2
0
Page 8
LW E67C
Seite 16

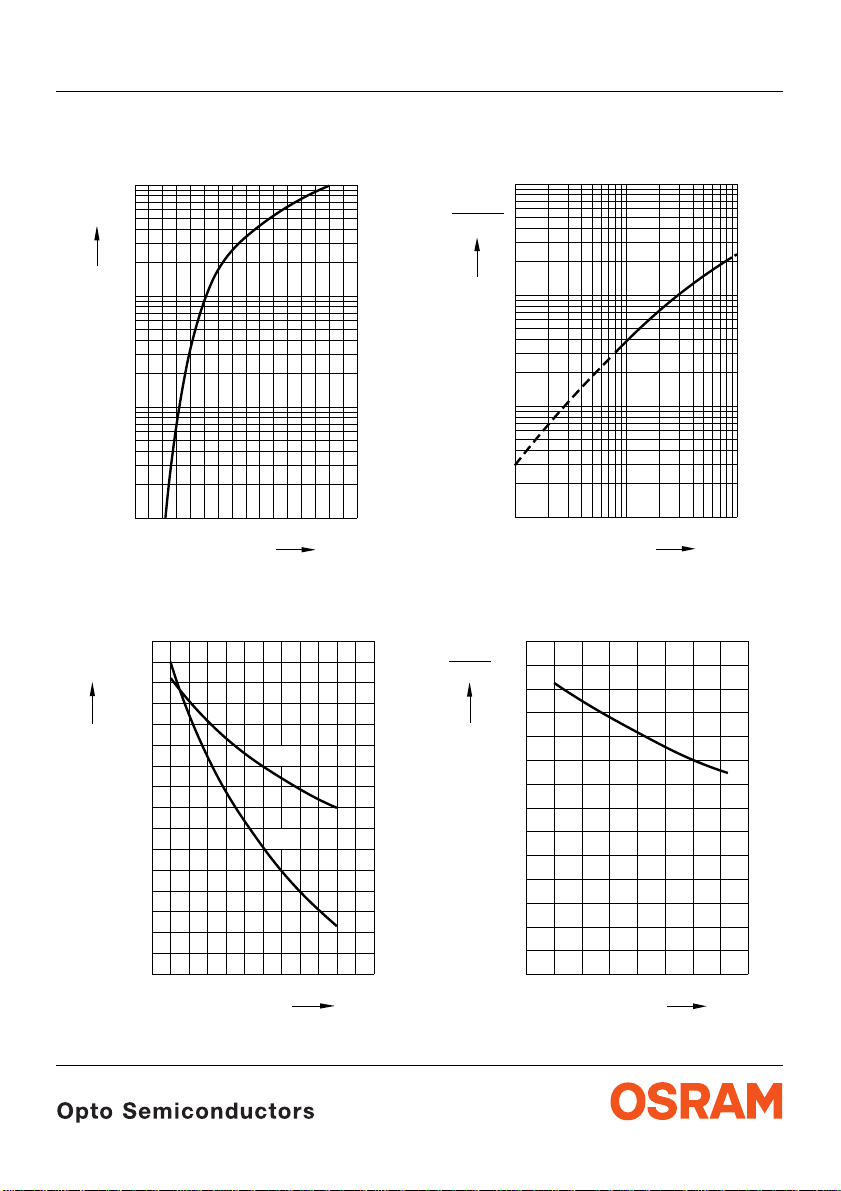

Durchlassstrom2)
Forward Current
I
= f (VF); TA = 25 °C
F
2
10
mA
I
F
5
1
10
2) page 16
5
0
10
5
-1
10
2.0
2.5 3.0 3.5 4.0 4.5 5.0 V 6.0
2)
Farbortverschiebung
Seite 16
Chromaticity Coordinate Shift
x, y = f (IF); TA = 25 °C
0.335
Cx, Cy
0.330
2) page 16
OHL11462
V
F
OHL01490
2) 7)
Relative Lichtstärke
Seite 16
Relative Luminous Intensity
I
V/IV(30 mA)
= f (IF); TA = 25 °C
1
10
I
V
I
V (30 mA)
0
10
5
-1
10
5
-2
10
0
10
Relative Lichtstärke2)
510
Seite 16
Relative Luminous Intensity
I
= f (Tj); IF = 30 mA
V/IV(25 °C)
I
V
I
V (25 ˚C)
1.4
1.2
2) 7) page 16
1
2) page 16
OHL01497
mA
I
F
OHL02870
10
2
0.325
0.320
Cx
0.315
0.310
Cy
0.305
0.300
0.295
0
10 20 30 40 mA 60
I
F
2005-11-30 8
1.0
0.8
0.6
0.4
0.2
0
-60
-40 -20 0 20 40 60 100
˚C
T
j
Page 9
LW E67C

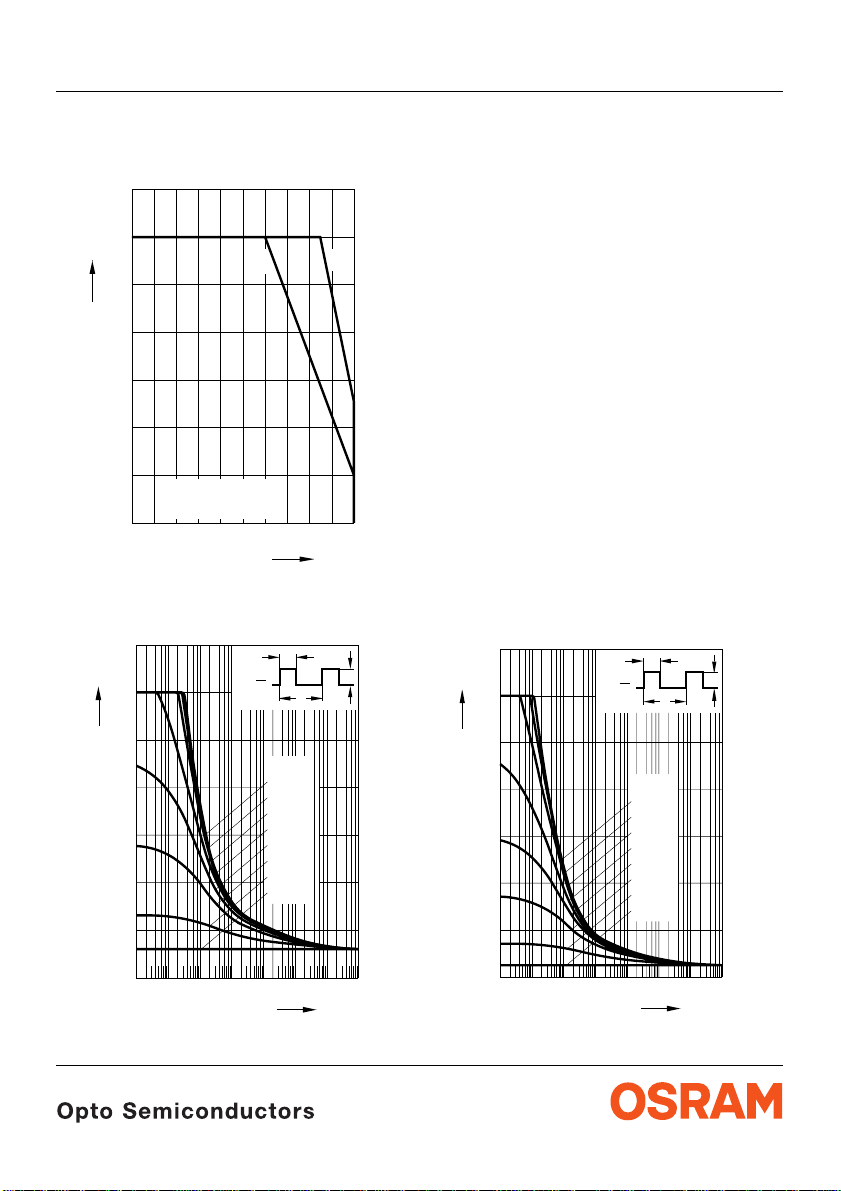

Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (T)
F
35
OHL21488
mA
30
I
F
T
A
T
25
20
15
10
5
temp. ambient
T
A
temp. solder point
T
S
0
600
4020
˚C
T
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA= 25 °C
0.35
A
I
F
D
=
OHL01953
t
P
t
P
T
T
S
10080
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA= 85 °C
0.35
I
F
A
I
F
D
=
OHL01954
t
P
t
P
T
I
F
T
0.25
D
=
0.20
0.15
0.10
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
0.05
0
-5
10
10-410-310-210-110010
2005-11-30 9
1
2
10s
t
p
0.25
0.20
0.15
0.10
0.05
0
-5
10
10-410-310-210-110010
D
=
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
1
2
10s
t
p
Page 10
8)
Seite 16

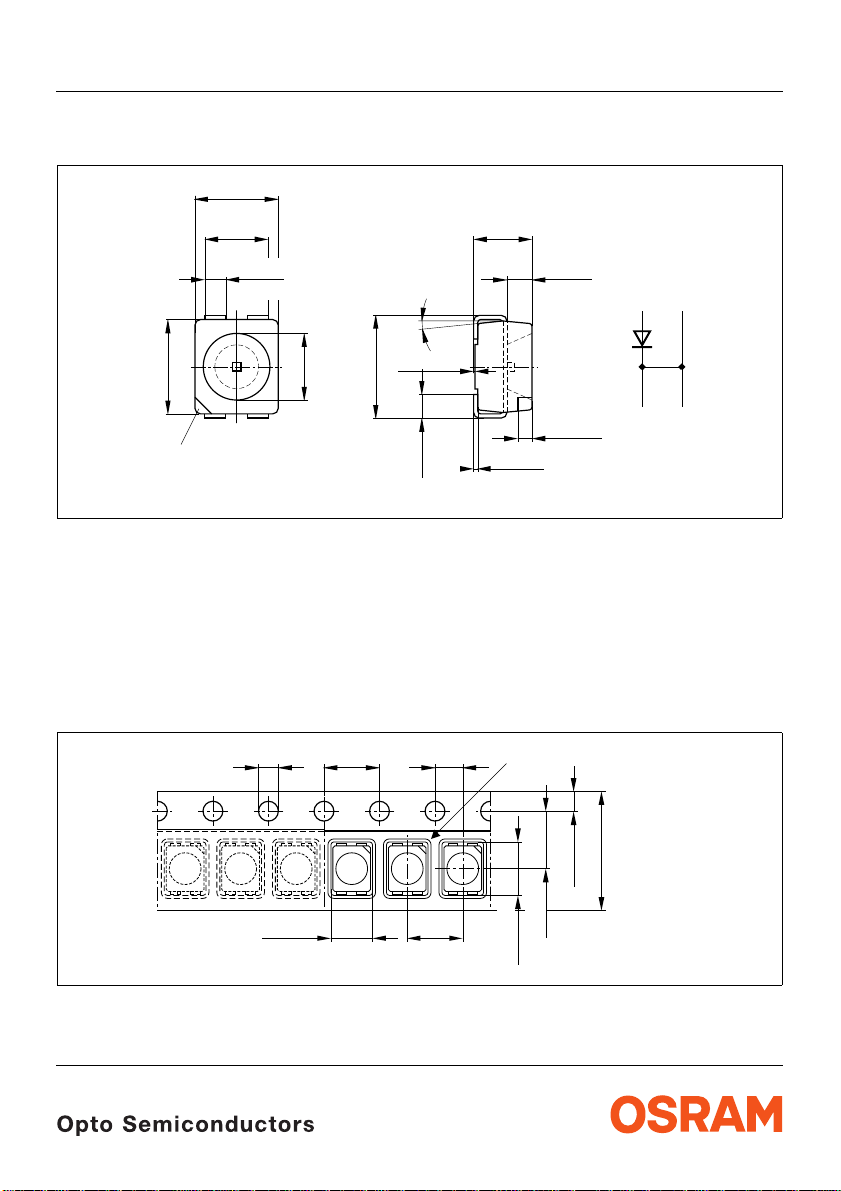

Maßzeichnung
Package Outlines
8) page 16
3.0 (0.118)
2.6 (0.102)
2.3 (0.091)
2.1 (0.083)
AC
3.4 (0.134)
3.0 (0.118)
Package
marking
0.8 (0.031)
0.6 (0.024)
CC
(2.4 (0.094))
4˚±1
0.1 (0.004) typ
3.7 (0.146)
3.3 (0.130)
1.1 (0.043)
2.1 (0.083)
1.7 (0.067)
0.18 (0.007)
0.5 (0.020)
0.12 (0.005)
0.9 (0.035)
0.7 (0.028)
0.6 (0.024)
0.4 (0.016)
Kathodenkennung: abgeschrägte Ecke
Cathode mark: bevelled edge
Gewicht / Approx. weight: 35 mg
LW E67C
A C
CC
GPLY6991
8)
Gurtung / Polarität und Lage
Method of Taping / Polarity and Orientation
Seite 16
8) page 16
1.5 (0.059) 4 (0.157)
2.9 (0.114)
4 (0.157)
2005-11-30 10
Verpackungseinheit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330 mm
Packing unit 2000/reel, ø180 mm
or 8000/reel, ø330 mm
2 (0.079)
Cathode/Collector Marking
8 (0.315)
1.75 (0.069)
3.5 (0.138)
3.6 (0.142)
OHAY0536
Page 11
LW E67C

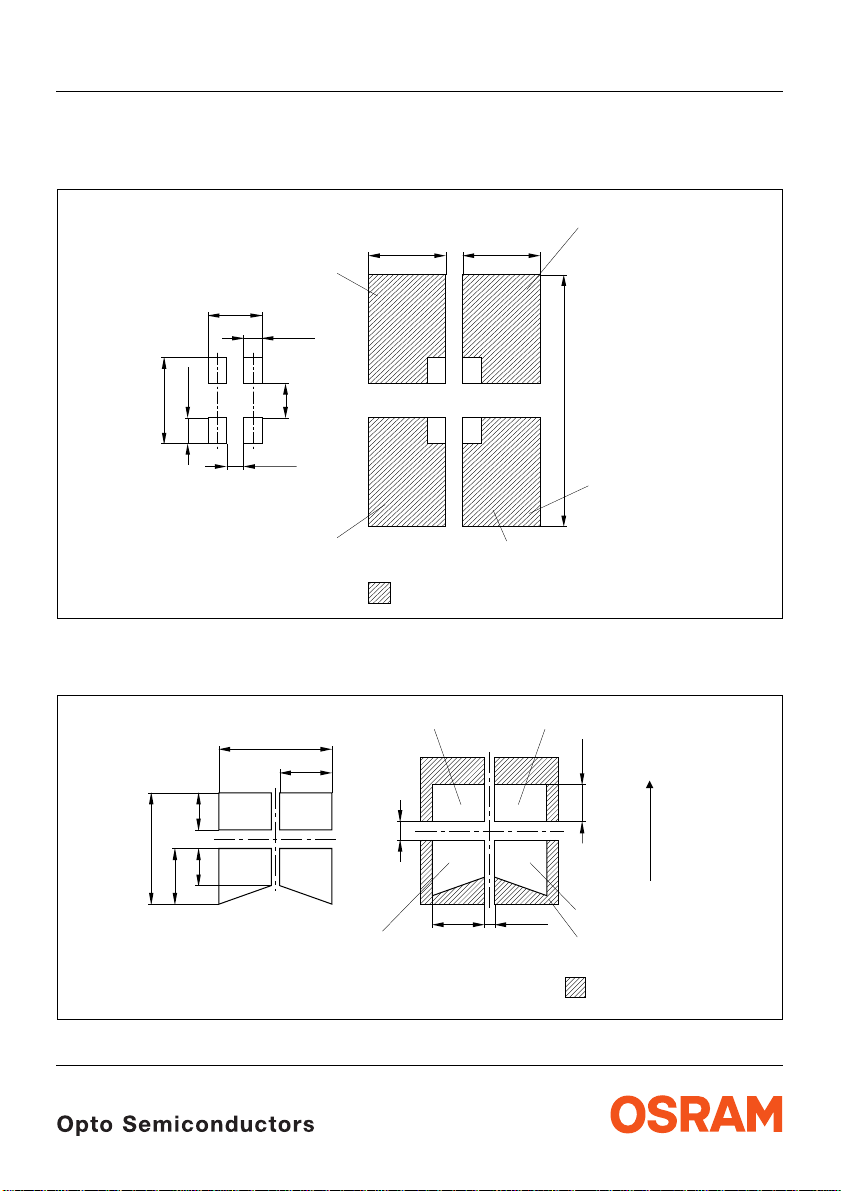

Empfohlenes Lötpaddesign verwendbar für TOPLED® und Power TOPLED
IR Reflow Löten
Recommended Solder Paduseable for TOPLED® and Power TOPLED
IR Reflow Soldering
Empfohlenes Lötpaddesign8)
Recommended Solder Pad
8)
Seite 16
8) page 16
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
2.3 (0.091)
0.8 (0.031)
1.1 (0.043)
3.7 (0.146)
0.7 (0.028)
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
Seite 16
8) page 16
Anode
1.5 (0.059)
3.3 (0.130)
Lötstoplack
Solder resist
®
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
3.3 (0.130)
11.1 (0.437)
Kathode/
Cathode
2
_
<
Cu Fläche / 16 mm per pad
Cu-area
Wellenlöten (TTW)
TTW Soldering
Anode
6.1 (0.240)
2.8 (0.110)
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
2 (0.079)
®
OHLPY440
2 (0.079)
1 (0.039)
6 (0.236)
2 (0.079)
3 (0.118)
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
2005-11-30 11
2.8 (0.110)
0.5 (0.020)
PCB-direction
Bewegungsrichtung
der Platine
Kathode/
Cathode
Cu Fläche / > 16 mm per pad
Cu-area
Lötstoplack
Solder resist
2
OHAY1583
Page 12
LW E67C

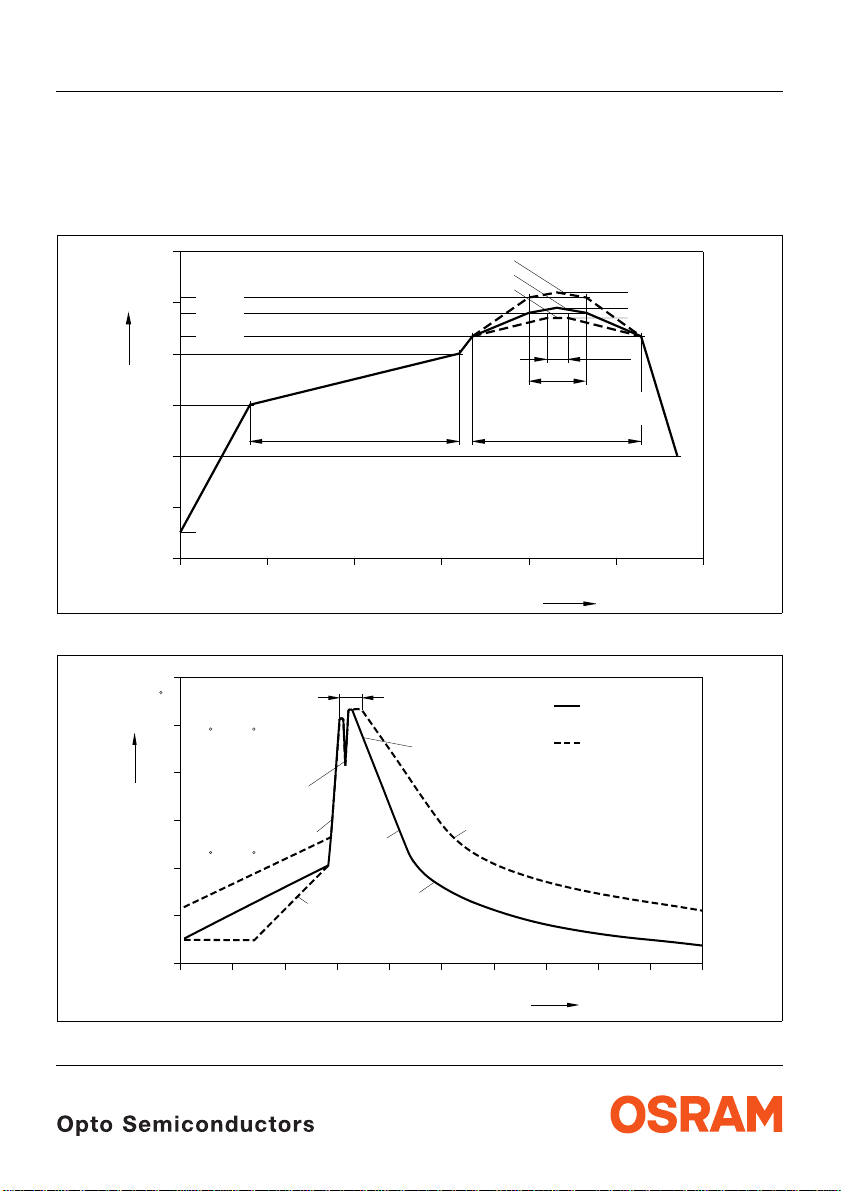

Lötbedingungen Vorbehandlung nach JEDEC Level 2
Soldering Conditions Preconditioning acc. to JEDEC Level 2
IR-Reflow Lötprofil für bleifreies Löten (nach J-STD-020B)
IR Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)
300
˚C
T
240 ˚C
255 ˚C
250
217 ˚C
200
Maximum Solder Profile
Recommended Solder Profile
Minimum Solder Profile
10 s min
30 s max
100 s max
Ramp Down
6 K/s (max)
150
120 s max
100
Ramp Up
3 K/s (max)
50
25 ˚C
0
0
50 100 150 200 250 300
Wellenlöten (TTW) (nach CECC 00802) TTW Soldering (acc. to CECC 00802)
300
C
250
T
235 C
200
150
100
50
C... 260
1. Welle
1. wave
ca 200 K/s
CC... 130100
10 s
2 K/s
2. Welle
2. wave
5 K/s
Zwangskühlung
forced cooling
2 K/s
Normalkurve
standard curve
Grenzkurven
limit curves
OHLA0687
+0 ˚C
260 ˚C
-5 ˚C
±5 ˚C
245 ˚C
+5 ˚C
235 ˚C
-0 ˚C
s
t
OHLY0598
0
0
50 100 150 200 250
2005-11-30 12
s
t
Page 13
Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)
OSRAM Opto
Semiconductors
(6P) BATCH NO: Batch Number
Bar Code
Lot Number(1T) LOT NO: (9D) D/C: Date Code
Bar Code
(X) PROD NO: Product Code
Gurtverpackung Tape and Reel
D
0
P
0
P
2
Bin1: Bin Information Color 1
Lx xxxx
Bin2:
Product Name
Bin3:
Temp ST
RoHS Compliant
Product Quantity per Reel(Q)QTY:
Bar Code
Sample
W
1
±0.25
13.0
FE
A
N
W
ML
2
260 C RT
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
X - X - X(G) GROUP:
Forward Voltage Group
Wavelength Group
Brightness Group
LW E67C
OHA12043
P
1
Direction of unreeling
W
2
Label
Gurtvorlauf:
Leader:
Gurtende:
Trailer:
Direction of unreeling
400 mm
400 mm
160 mm
160 mm
OHAY0324
Tape dimensions in mm (inch)
W P
+ 0.3
8
– 0.1
0
4 ± 0.1
(0.157 ± 0.004)
P
1
4 ± 0.1
(0.157 ± 0.004)
P
2
2 ± 0.05
(0.079 ± 0.002)
D
0
1.5 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
3.5 ± 0.05
(0.138 ± 0.002)
Reel dimensions in mm (inch)
A W N
min
W
1
W
2 max
180 (7) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
330 (13) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
2005-11-30 13
Page 14
LW E67C

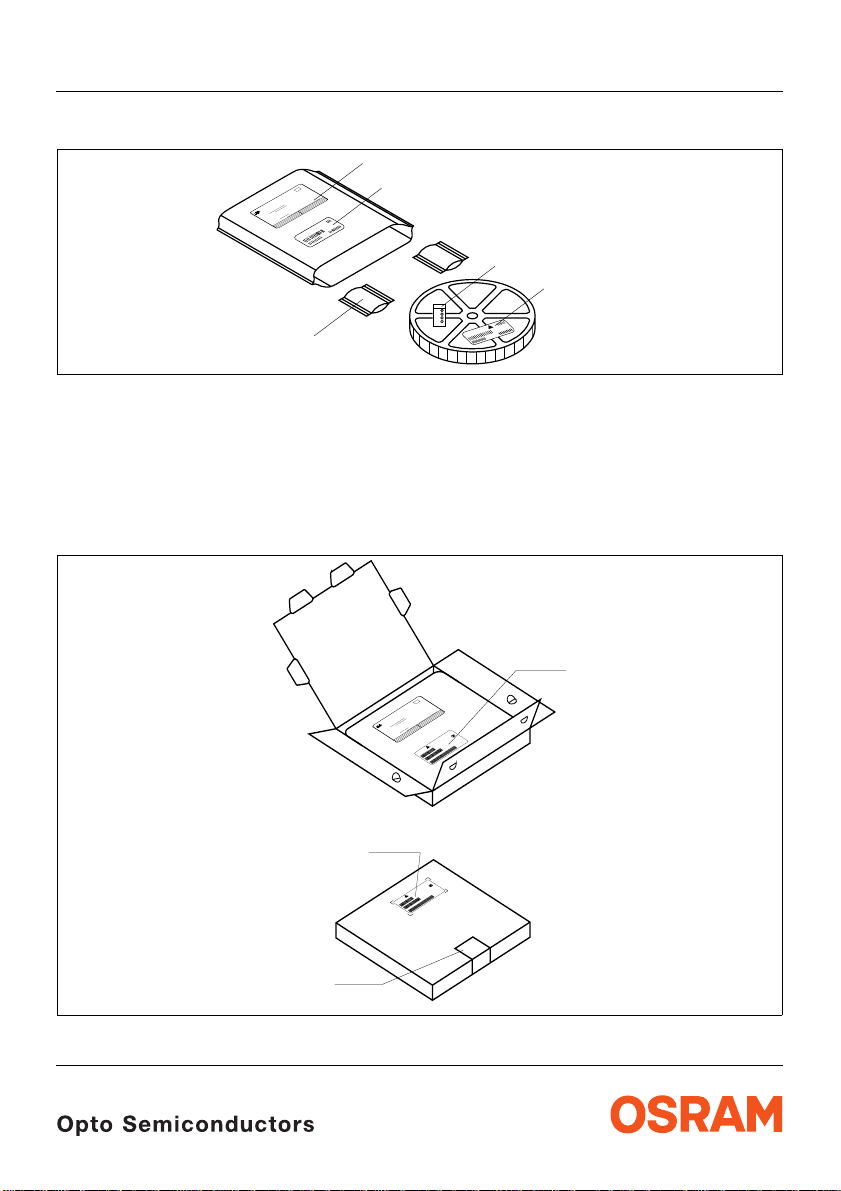

Trockenverpackung und Materialien Dry Packing Process and Materials
Moisture-sensitive label or print
L
E
V
l
E
e
e
b
e
L
a
s
.
l
)
,
e
k
H
d
n
o
a
l
R
c
(
b
r
f
I
a
y
t
b
i
.
d
H
i
R
m
u
%
h
0
e
6
e
/
v
i
g
d
t
C
a
e
˚
a
r
l
k
a
c
0
e
r
S
r
f
a
3
E
N
s
R
n
p
_
<
i
V
n
%
I
i
f
O
k
0
o
T
s
a
o
t
T
a
I
r
9
t
IO
e
.
s
S
u
s
C
d
n
)
r
r
<
p
n
o
e
N
o
U
(
e
o
T
u
t
s
o
d
r
c
H
i
d
,
E
c
o
D
t
g
n
s
i
u
o
e
S
C
r
2
n
g
H
N
j
U
a
d
i
o
c
˚
u
7
a
b
s
n
O
E
8
H
o
e
5
C
u
b
s
o
t
4
˚
C
A
R
e
s
e
4
H
I
c
a
±
s
c
U
i
0
2
d
m
e
e
y
6
M
i
o
4
T
h
r
C
t
C
b
r
˚
h
E
m
e
o
T
l
S
r
t
i
p
<
t
l
i
I
t
S
.
i
3
o
c
t
m
t
e
)
r
i
w
O
2
o
w
t
a
n
a
l
l
o
O
C
f
m
t
t
i
˚
e
r
.
M
F
a
o
l
t
s
T
t
a
l
a
o
e
c
a
h
a
r
i
P
r
h
F
l
t
o
t
d
v
t
l
o
i
u
e
n
O
n
:
a
F
o
u
f
s
d
b
l
o
4
i
e
e
w
q
e
e
r
l
a
F
,
d
l
o
m
i
5
c
c
e
l
e
i
g
a
n
l
o
v
e
r
e
v
4
s
n
r
5
e
i
e
i
e
b
o
d
e
2
t
l
p
h
v
6
L
,
o
e
d
:
n
e
e
t
e
w
l
e
c
,
g
u
v
w
e
e
a
L
k
e
r
r
d
a
o
e
o
s
d
l
v
a
%
a
u
e
e
b
f
L
l
t
r
m
e
b
e
0
b
n
e
a
s
d
u
e
L
r
i
r
1
e
t
e
r
m
e
e
e
i
r
o
o
l
s
p
e
t
e
u
s
f
i
>
e
o
t
r
a
o
s
f
,
M
r
s
o
s
u
s
3
e
i
a
k
i
e
t
o
,
s
.
i
3
s
M
o
h
s
n
b
k
o
i
l
d
0
H
p
a
,
n
r
g
n
M
o
l
-
i
F
g
n
a
a
r
a
R
b
i
l
D
M
n
e
o
b
f
C
i
h
b
f
r
T
i
t
i
p
%
k
i
l
(
f
r
s
.
.
a
S
i
I
t
a
0
r
a
f
s
o
p
e
w
l
h
t
v
e
1
a
b
J
k
t
s
e
Y
a
,
m
d
e
r
_
e
<
r
m
,
h
e
c
e
C
e
i
w
1
u
e
r
Y
e
t
t
t
t
d
i
S
t
d
o
E
o
f
o
a
n
e
l
u
>
y
.
1
W
f
r
n
n
D
u
i
H
A
I
q
d
1
d
e
e
4
o
u
.
r
e
E
s
o
e
8
y
i
r
q
r
t
J
2
m
b
e
i
M
6
/
i
e
o
t
s
b
d
1
t
)
r
:
m
i
C
e
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
m
i
e
I
)
e
r
i
o
o
t
u
v
l
b
n
o
g
m
e
e
i
r
H
F
a
e
o
n
t
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
2
e
a
i
e
a
r
.
t
l
e
v
2
4
e
s
d
e
l
v
3
n
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
OSRAM
Desiccant
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im In ternet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.
Note: Moisture-senisitve product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Kartonverpackung und Materialien Transportation Packing and Materials
Barcode label
Do not eat.
Avoid metal contact.
Discard if circles overrun.
bag opening.
Please check the HIC immidiately after
check dot
WET
Comparator
bake units
15%
examine units, if necessary
If wet,
bake units
10%
examine units, if necessary
If wet,
change desiccant
5%
parts still adequately dry.
If wet,
MIL-I-8835
Humidity Indicator
Humidity indicator
Barcode label
OSRAM
OHA00539
S
N
E
s
R
V
n
%
I
i
O
0
T
a
t
T
I
t
9
IO
S
C
n
d
<
e
N
o
U
(
T
t
d
c
E
c
D
g
n
e
S
g
n
N
j
U
a
i
a
b
s
O
E
b
C
u
s
˚
C
A
R
s
e
I
s
U
i
c
0
e
y
M
o
T
h
4
r
C
b
r
E
o
T
S
l
p
t
<
l
I
S
.
i
c
t
)
t
O
w
a
n
a
C
O
f
t
˚
e
M
l
T
t
s
a
a
a
h
P
h
l
t
v
t
i
e
n
O
:
u
s
f
b
o
i
w
q
e
r
a
,
l
o
m
c
e
l
i
g
n
e
r
e
v
4
n
e
i
b
o
d
e
2
t
h
,
o
d
:
n
e
w
c
,
g
u
w
e
r
d
a
o
o
s
l
%
a
e
b
f
m
b
e
0
b
n
e
d
r
r
1
e
e
m
e
e
i
r
o
l
p
t
e
f
e
>
o
a
o
s
f
r
s
s
3
e
a
i
e
o
,
s
.
i
3
s
h
n
k
b
o
l
d
0
H
p
a
n
,
g
r
n
l
-
i
F
a
n
g
R
r
a
a
b
l
i
D
n
e
o
b
f
C
b
h
i
f
T
i
t
i
p
%
i
k
(
l
f
r
s
.
.
S
i
I
t
a
0
a
f
-
o
p
w
l
h
v
t
e
1
b
J
t
e
,
a
m
d
_
<
r
m
,
h
e
c
e
e
C
w
i
r
e
t
t
t
t
d
i
S
t
o
d
E
f
o
a
n
e
l
u
>
y
.
f
r
n
n
u
D
i
A
I
q
d
1
d
e
e
o
u
.
r
e
E
o
s
e
y
i
r
r
q
t
2
J
m
b
e
i
M
/
i
o
e
t
s
b
d
t
)
r
:
m
i
C
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
i
I
)
r
e
i
o
o
u
t
v
l
b
n
o
g
e
e
r
H
F
a
e
o
n
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
e
2
a
i
e
r
a
.
t
l
e
v
2
4
e
s
d
e
l
v
n
3
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
Barcode label
8
s
99
pto
r
1
o
t
O
c
02
u
0
d
1
n
2
o
:
c
O
3
i
SRAM
N
2
m
O
1
H
e
C
H
S
T
A
G
B
)
23
P
1
6
:
(
O
N
T
O
L
)
T
1
(
O
N
D
O
R
P
)
X
(
Packing
Sealing label
2005-11-30 14
LEVE
If blan
h
e
v
i
d
t
e
a
r
l
a
c
e
r
r
f
a
n
p
i
k
o
a
e
p
n
o
i
t
i
d
n
o
c
3
2
t
a
d
a
e
c
o
r
p
e
k
d
a
l
a
e
s
,
k
r
a
e
a
Y
e
1
Y
1
W
4
8
6
1
e
m
e
m
i
t
O
LS
lti T
u
M
0
:
C
/
D
)
D
9
(
4
245
1
0
0
11
:
L
el
.
)
e lab
k, see
H
R
(
ar cod
y
t
b
i
d
H
i
R
m
u
%
0
6
e
/
g
C
a
˚
k
0
3
_
<
f
o
s
r
o
,
C
˚
5
±
C
h
˚
t
i
w
l
.
a
e
c
i
r
t
u
n
d
e
e
l
d
i
e
v
s
i
e
v
L
e
t
e
e
a
L
r
u
e
L
t
r
s
u
e
i
t
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
r
s
k
s
r
e
u
e
o
H
o
t
s
p
r
o
O
t
c
u
M
d
A
n
210021998
o
:
R
c
O
i
S
N
m
H
e
C
S
T
A
B
)
P
6
(
T
O
L
)
T
1
(
0
2
0
1
2
-
-
P
1
-
:
1
Q
n
:
i
S
2
B
n
:
p
i
3
B
m
in
C
6
e
B
T
7
0
2
6
D
2
L
4
T
M
E
2
L
Y
2
P
a
2
O
3
4
4
1
00
0
2
:
Y
T
Q
)
Q
(
Muster
Barcode label
.
s
r
.
u
s
)
r
o
e
u
s
r
H
d
o
s
u
o
r
2
H
o
c
u
7
8
H
o
e
t
4
e
4
H
a
2
m
d
e
6
i
t
m
e
r
i
t
o
m
e
r
i
o
t
l
o
m
i
r
F
o
t
l
o
r
F
o
l
o
F
o
l
4
F
5
a
l
5
e
l
6
e
l
v
e
e
v
e
L
0
2
0
1
2
-
-
P
1
-
:
1
Q
T
n
:
i
S
2
B
n
:
p
i
R
3
B
m
n
Y
i
C
6
e
R
M
B
T
T
7
0
C
E
2
R
6
T
D
2
L
D
0
C
X
4
T
M
E
2
E
0
L
Y
6
T
2
l
2
8
P
S
a
a
2
1
n
L
O
o
i
R
-1
3
t
i
:
d
Q
R
d
lti T
7
A
+
A
7
V
u
0
-1
K
R
M
C
P
A
:
P
P
U
O
R
G
)
G
(
4
4
1
0
:
C
/
D
)
D
9
(
0
0
0
4
2
3
:
2
Y
1
T
H
Q
)
G
Q
(
3
2
1
:
O
245
N
1
Muster
0
0
11
:
O
N
D
O
R
P
)
X
(
T
R
Y
R
M
T
C
E
R
T
D
0
C
X
0
E
6
T
2
l
a
18
n
o
i
R
-1
t
i
:
d
R
d
7
A
+Q
A
7
V
0
-1
K
R
C
P
A
:
P
P
U
O
R
G
)
G
(
OSRAM
OHA02044
Page 15
LW E67C
Revision History: 2005-11-30
Previous Version: 2004-11-18
Page Su bjects (major changes since last revision) Date of change
1, 4 due to simplification: changed values for Cx, Cy, color temperature 2004-11-18
1, 4 correct calculation of optical efficiency 2005-11-30
Patent List
Patent No.
US 6 066 861
US 6 277 301
US 6 245 259
US 6 576 930
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sale s Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice yo u for any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
2005-11-30 15
9) page 16
may only be used in life-support devices or systems
10) page 16
with the express written approval of
Page 16
LW E67C
Fußnoten:
1)
Helligkeitswerte werden mit einer
Stromeinprägedauer von 25
Genauigkeit von ±
2)
Wegen der besonderen Prozessbedingungen bei der
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können.Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung geändert .
3)
Die LED kann kurzzeitig in Sperrichtung betrieben
werden.
4)
R
ergibt sich bei Montage auf PC-Board FR 4
thJA
(Padgröße ≥ 16
5)
Farbortgruppen werden mit einer Stromeinprägedauer
ms und einer Genauigkeit von ±0.01 ermittelt.
von 25
6)
Spannungswerte werden mit einer
Stromeinprägedauer von 1
von ±0,05
7)
Im gestrichelten Bereich der Kennlinien muss mit
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden.
8)
Maße werden wie folgt angegeben: mm (inch)
9)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
10)
Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patienten in
11% ermittelt.
mm 2 je Pad)
V ermittelt.
ms und einer
ms und einer Genauigkeit
Gefahr ist.
Remarks:
1)
Brightness groups are tested at a current pulse
duration of 25
2)
Due to the special conditions of the manufacturing
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characteristic
line. If requested, e.g. because of technical
improvements, these typ. data will be changed without
any further notice.
3)
Driving the LED in reverse direction is suitable for
short term application.
4)
R
thJA
size ≥ 16
5)
Chromaticity coordinate groups are tested at a current
pulse duration of 25
6)
Forward voltages are tested at a current pulse
duration of 1
7)
In the range where the line of the graph is broken, you
must expect higher brightness differences between
single LEDs within one packing unit.
8)
Dimensions are specified as follows: mm (inch).
9)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
10)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.
ms and a tolerance of ± 11%.
results from mounting on PC board FR 4 (pad
mm 2 per pad)
ms and a tolerance of ±0.01.
ms and a tolerance of ±0.05 V.
Published by OSRAM Opto Semiconductors GmbH
Wernerwerkstrasse 2, D-93049 Regensburg
www.osram-os.com
© All Rights Reserved.
2005-11-30 16
Loading...
