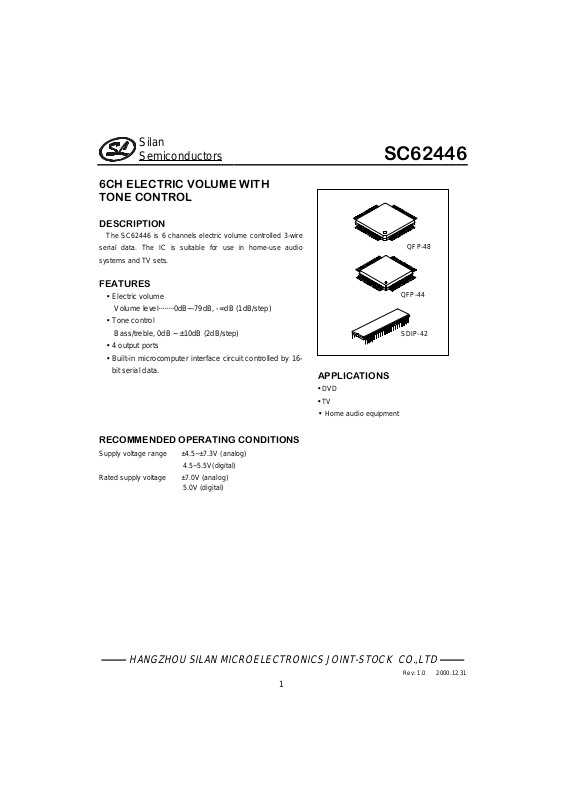

Datasheet SC62446 Datasheet (SILAN)

Page 1
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
1
6CH ELECTRIC VOLUME WITH TONE CONTROL
DESCRIPTION
The SC62446 is 6 channels electric volume controlled 3-wire serial data. The IC is suitable for use in home-use audio systems and TV sets.
FEATURES
Electric volume Volume level⋅⋅⋅⋅⋅⋅⋅⋅0dB~-79dB, -dB (1dB/step)
Tone control Bass/treble, 0dB ~ ±10dB (2dB/step)
4 output ports
Built-in microcomputer interface circuit controlled by 16-
bit serial data.
QFP-48
SDIP-42
QFP-44
APPLICATIONS
DVD
TV
Home audio equipment
RECOMMENDED OPERATING CONDITIONS
Supply voltage range ±4.5~±7.3V (analog)
4.5~5.5V(digital)
Rated supply voltage ±7.0V (analog)
5.0V (digital)
Page 2
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
2
PIN CONFIGURATIONS
33 32 31 30 29 28 27 26 25 24 23
34 35 36 37 38 39 40 41
43 44
42
22 21 20 19 18 17 16 15
13 12
14
1 2 3 4 5 6 7 8 9 10 11
CL1
NC
AV
SS
Lout
Rout
NC
Cout
SLout
SRout
SWout
AGND
GNDS
Cin
DGND
LATCH
DATA
CLK
DVDD
OUT4
OUT3
OUT2
OUT1
AVDD
Swin
SRin
SLin
GNDC
GNDR
Rin
GNDL
Lin
BypassR
BypassL
LTRE
LBASS3
LBASS2
LBASS1
RBASS1
RBASS2
RBASS3
RTRE
CRL2
CRL1
CL2
SC62446
QFP-44
1 2 3 4 5 6 7 8 9 10 11 12
13
14
15
16
17
18
19
20
21
22
23
24
36 35 34 33 32 31 30 29 28 27 26 25
48
47
46
45
44
43
42
41
40
39
38
37
SC62446
LATCH
DATA
CLK
DVDDOUT4
OUT3
OUT2
OUT1
AVDDSWIN
GNDS
NC
SRIN
SLIN
GNDC
C
IN
NC
NC
NC
GND
R
RIN
GND
L
NC
LIN
BY PASSR
BY PASSL
LTRE
LBASS3
LBASS2
LBASS1
RBASS3
RBASS1
RBASS2
RTRE
CR2
CR1
CL2 CL1
AV
SS
L
OUT
R
OUT
C
OUT
NC
SL
OUT
SR
OUT
SW
OUT
AGND DGND
QFP-48
Page 3
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
3
PIN CONFIGURATIONS
(Continued)
SC62446
SDIP-42
DVDD
CLK
DATA
LATCH
DGND
AGND
SWout
SRout
SLout
Cout
Rout
Lout
AVSS
CL1
CL2
CR1
CR2
RTRE
RBASS3
RBASS2
RBASS1
2223242526272829303132333435363738394042 41
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
OUT3
OUT4
OUT2
OUT1
AVDD
SWin
GNDS
SRin
SLin
GNDC
Cin
GNDR
Rin
GNDL
Lin
BYPASSRBYPASS
L
LTRE
LBASS3
LBASS2
LBASS1
BLOCK DIAGRAM
MCU I/F
tone
volume
volume
volume
volume
volume
volume
1
3
2
4
5
6
7
8
10
9
11
12
13
14
15
17
16
18
19
20
21
42
40
41
39
38
37
36
35
33
34
32
31
30
29
28
26
27
25
24
23
22
tone
OUT3
OUT4
OUT2 OUT1 AVDD
SWin
GNDS
SRin
SLin
GNDC
Cin
GNDR
Rin
GNDL
Lin
BYPASSR
BYPASSL
LTRE LBASS3 LBASS2 LBASS1
DVDD CLK DATA LATCH DGND AGND SWout SRout SLout Cout Rout Lout AVSS CL1 CL2 CR1 CR2 RTRE RBASS3 RBASS2 RBASS1
OUTPUT
PORT
Page 4
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
4
ABSOLUTE MAXIMUM RATING
Characteristic Symbol Value Unit
Supply Voltage V
DD
15 V
Powerdissipation P
D
1000 mW
Thermal derating
K
10
mW/°C
Storage temperature T
STG
-65 ~ +150
°C
Operating Temperature T
OPR
-40~+80
°C
ELECTRICAL CHARACTERISTICS
(Tamb=25°C, unless otherwise specified)
(1) Power supply characteristics
Parameter Symbol Test condition Min Typ Max Unit
Analog Positive Circuit Current AI
DD
Current at pin 5 No signal -- 25 35 mA
Analog Negative Circuit Current AI
SS
Current at pin 30 No signal -- 25 35 mA
Digital Circuit Current DI
DD
Current at pin 42 No signal -- 0.5 2.0 mA
(2) Input/output characteristics
Parameter Symbol Test condition Min Typ Max Unit
Input Resistance R
I
13, 15, 16, 17, 27, 29 pin 35 70 150 K
Maximum Output Voltage
VOM
6,8,9,11,13,15,16,17pin INPUT 31~36 pin OUTPUT RL=10K, THD=1%
3.0 4.0 -- Vrms
Pass Gain
G
V
VI=0.2Vrms, FLAT 6,8,9,11,13,15,16,17pin INPUT 31~36 pin OUTPUT
-2.0 0 2.0 dB
Distortion
THD
BW=400~30KHz V
I
=0.2Vrms, RL=10K
-- 0.02 0.09 %
Vn(VOL)
31~36pin, Rg=1KΩ, JIS-A, VOL=0dB
-- 2 6 µVrms
Output Noise Voltage
Vn
(tone)
31,32pin, Rg=1K JIS-A, VOL=0dB
-- 8 20 µVrms
Maximum Attenuation
ATT
MAX
31~36pin, Rg=1K JIS-A, VOL= -
dB
-86 -- -- dB
Volume Gain Between Channel D
VOL
-1.5 0 1.5 dB
Cross Talk Between Channel
CT
VO=0.5Vrms, RL=10KΩ, JIS-A Rg=1K
-- -80 -65 dB
Port Output Current IL RL=22K 0.2 -- -- mA
Page 5
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
5
(3) Tone control characteristics
Parameter Symbol Test condition Min Typ Max Unit
T-10dB -12 -10 -8 dB
T-8dB -10 -8 -6 dB T-6Db -7.5 -6 -4.5 dB T-4dB -5.5 -4 -2.5 dB
T-2dB -3 -2 -1 dB T+2dB 1 2 3 dB T+4dB 2.5 4 5.5 dB T+6dB 4.5 6 7.5 dB T+8dB 6 8 10 dB
Tone control voltage gain
T+10dB
V
O
=0.2Vrms, f=1KHz TIEBLE
(f=10KHz) BASS(f=100Hz)
81012dB
Balance between channel
BALT
Input pin 13, 15 VO=0.2Vrms Output pin 31, 32
-1.5 0 +1.5 dB
RECOMMENDED OPERATING CONDITION
Parameter Symbol Min Typ Max Unit
Analog positive supply voltage AVDD 4.5 7.0 7.3 V Analog negative supply voltage AVSS -7.3 -7.0 -4.5 V Digital supply voltage DVDD 4.5 5.0 5.5 V High-level input voltage VIH DVDD/2+1 -- DVDD V Low-level input voltage VIL DGND -- DVDD/2-1 V
DIGITAL BLOCK TIMING REGULATION
Parameter Symbol Min Typ Max Unit
CLOCK cycle time tor 8 -- -­CLOCK pulse width (“H” level) tWHC 3.2 -- -­CLOCK pulse width (“L” level) tWLC 3.2 -- -­CLOCK, DATA, LATCH rise time tr -- -- 0.8 CLOCK, DATA, LATCH fall time tf -- -- 0.8 DATA setup time tSD 1.6 -- -­DATA hold time tHD 1.6 -- -­LATCH setup time tSL 2 -- -­LATCH pulse width tWHL 3.2 -- --
µsec
Page 6
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
6
DIGITAL CONTROL SPWECIFICATION
Fore kinds of input format options are available by changing slot settings of DE and DF. (When the IC is powered up, the internal settings are not fixed)
D01 D11 D21 D31 D41 D51 D61 D71 D81 D91 DA1 DB1 DC1 DD1 DE DF
1234
TONE CONTROL TREBLE
OUTPUT PORT n 1:high, 0:low
TONE CONTROL BASS 0
BY PASS 1:on, 0:off
00
D02 D12 D22 D32 D42 D52 D62 D72 D82 D92 DA2 DB2 DC2 DD2 DE DF
VOLUME Lch VOLUME Rch 0 1
D03 D13 D23 D33 D43 D53 D63 D73 D83 D93 DA3 DB3 DC3 DD3 DE DF
VOLUME Cch VOLUME SWch 1 0
D04 D14 D24 D34 D44 D54 D64 D74 D84 D94 DA4 DB4 DC4 DD4 DE DF
VOLUME SLch VOLUMESRch 1 1
SETTING CODE
(1) Tone control (bass/treble)
Treble D01 D11 D21 D31
ATT
bass D81 D91 DA1 DB1
-10dB 1 1 1 0
-8dB1100
-6dB1011
-4dB1010
-2dB1001 +0dB0000 +2dB0001 +4dB0010 +6dB0011 +8dB0100
+10dB 0 1 1 0
Page 7
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
7
Port output
D41 D51 D61 D71
0L
PORT1
1H
-- -- --
0L
PORT2
1
-­H
-- --
0L
PORT3
1
-- --
H
--
0 L
PORT4
1
-- -- --
H
BYPASS control
DD1
TONE 0
BYPASS 1
Note: Do not input other data than the above.
(2), (3), (4) VOLUME
D0X D1X D2X D3X D4X D5X D6X
ATT VOLUME
D7X D8X D9X DAX DBX DCX DDX
-0dB 0000000
-1dB 0000001
-2dB 0000010
-3dB 0000011
-4dB 0000100
-5dB 0000101
-6dB 0000110
-7dB 0000111
-8dB 0001000
-9dB 0001001
-10dB 0 0 01010
-11dB 0 0 01011
-12dB 0 0 01100
-13dB 0 0 01101
-14dB 0 0 01110
-15dB 0 0 01111
-16dB 0 0 10000
-17dB 0 0 10001 (To be continued)
Page 8
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
8
(Continued)
D0X D1X D2X D3X D4X D5X D6X
ATT VOLUME
D7X D8X D9X DAX DBX DCX DDX
-18dB 0010010
-19dB 0010011
-20dB 0010100
-21dB 0010101
-22dB 0010110
-23dB 0010111
-24dB 0011000
-25dB 0011001
-26dB 0011010
-27dB 0011011
-28dB 0011100
-29dB 0011101
-30dB 0011110
-31dB 0011111
-32dB 0100000
-33dB 0100001
-34dB 0100010
-35dB 0100011
-36dB 0100100
-37dB 0100101
-38dB 0100110
-39dB 0100111
-40dB 0101000
-41dB 0101001
-42dB 0101010
-43dB 0101011
-44dB 0101100
-45dB 0101101
-46dB 0101110
-47dB 0101111
-48dB 0110000
-49dB 0110001
-50dB 0110010
-51dB 0110011 (To be continued)
Page 9
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
9
(Continued)
D0X D1X D2X D3X D4X D5X D6X
ATT VOLUME
D7X D8X D9X DAX DBX DCX DDX
-52dB 0110100
-53dB 0110101
-54dB 0110110
-55dB 0110111
-56dB 0111000
-57dB 0111001
-58dB 0111010
-59dB 0111011
-60dB 0111100
-61dB 0111101
-62dB 0111110
-63dB 0111111
-64dB 1000000
-65dB 1000001
-66dB 1000010
-67dB 1000011
-68dB 1000100
-69dB 1000101
-70dB 1000110
-71dB 1000111
-72dB 1001000
-73dB 1001001
-74dB 1001010
-75dB 1001011
-76dB 1001100
-77dB 1001101
-78dB 1001110
-79dB 1001111
-dB 1000000
Page 10
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
10

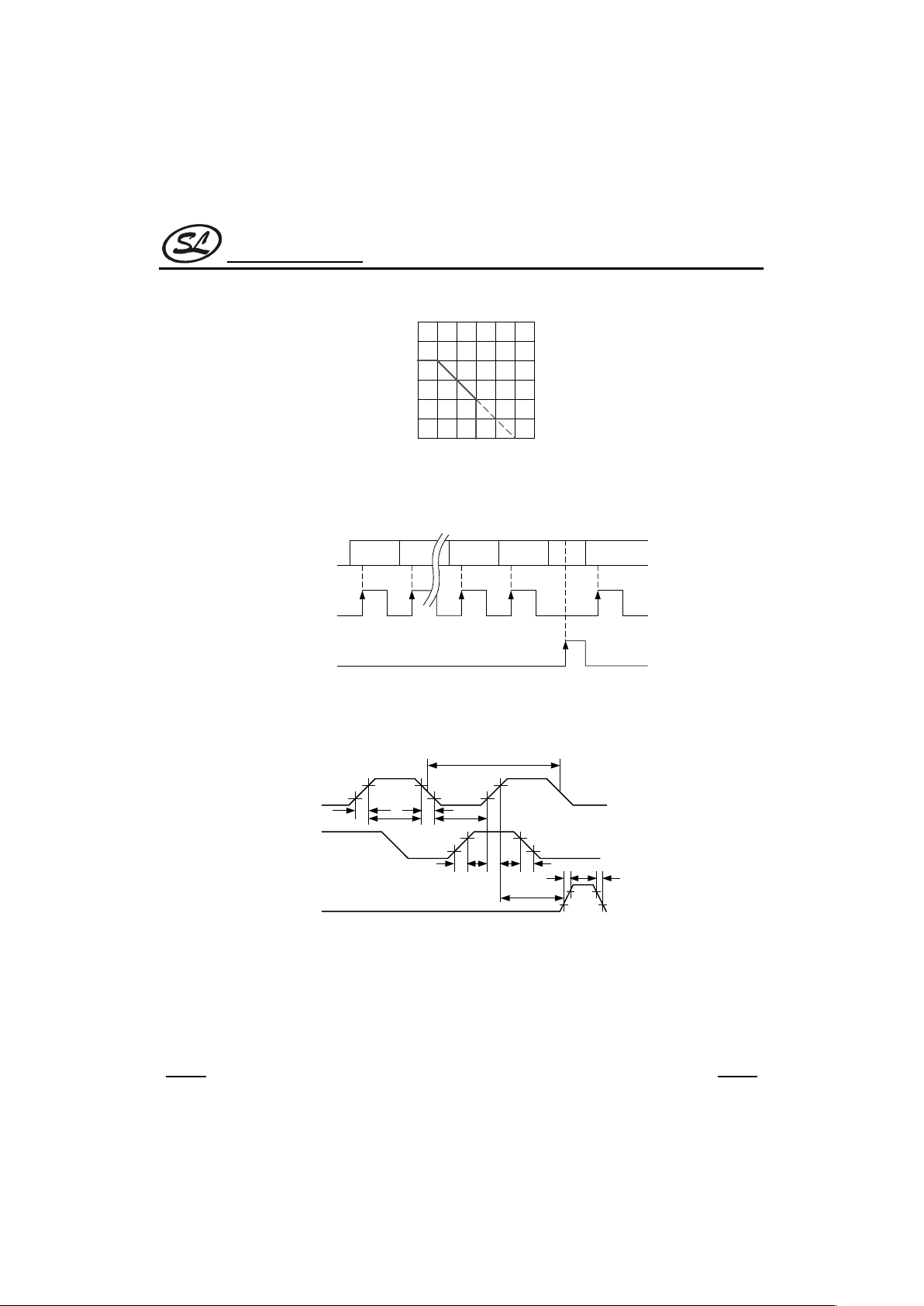

THERMAL DERATING
0
25 50 75 100 125 150
0
0.5
1.0
1.5
POWER DISSIPATION pd(W)
AMBIENT TEMPERATURE Ta(k)
TIMING DIAGRAM
D0 D1 DE DF D0
H
H
H
L
L
L
DATA
CLOCK
LATCH
note: CLOCKand LATCHfunction at raising edges of pulse
DATA timing
25%
75%
25%
75%
25%
75%
tf
t
WHC
tr
t
SL
t
HD
t
SD
tr
t
WLC
tf
t
WHC
tr
tor
CLOCK
DATA
LATCH
CLOCK, DATA, LATCH timing
Page 11
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
11

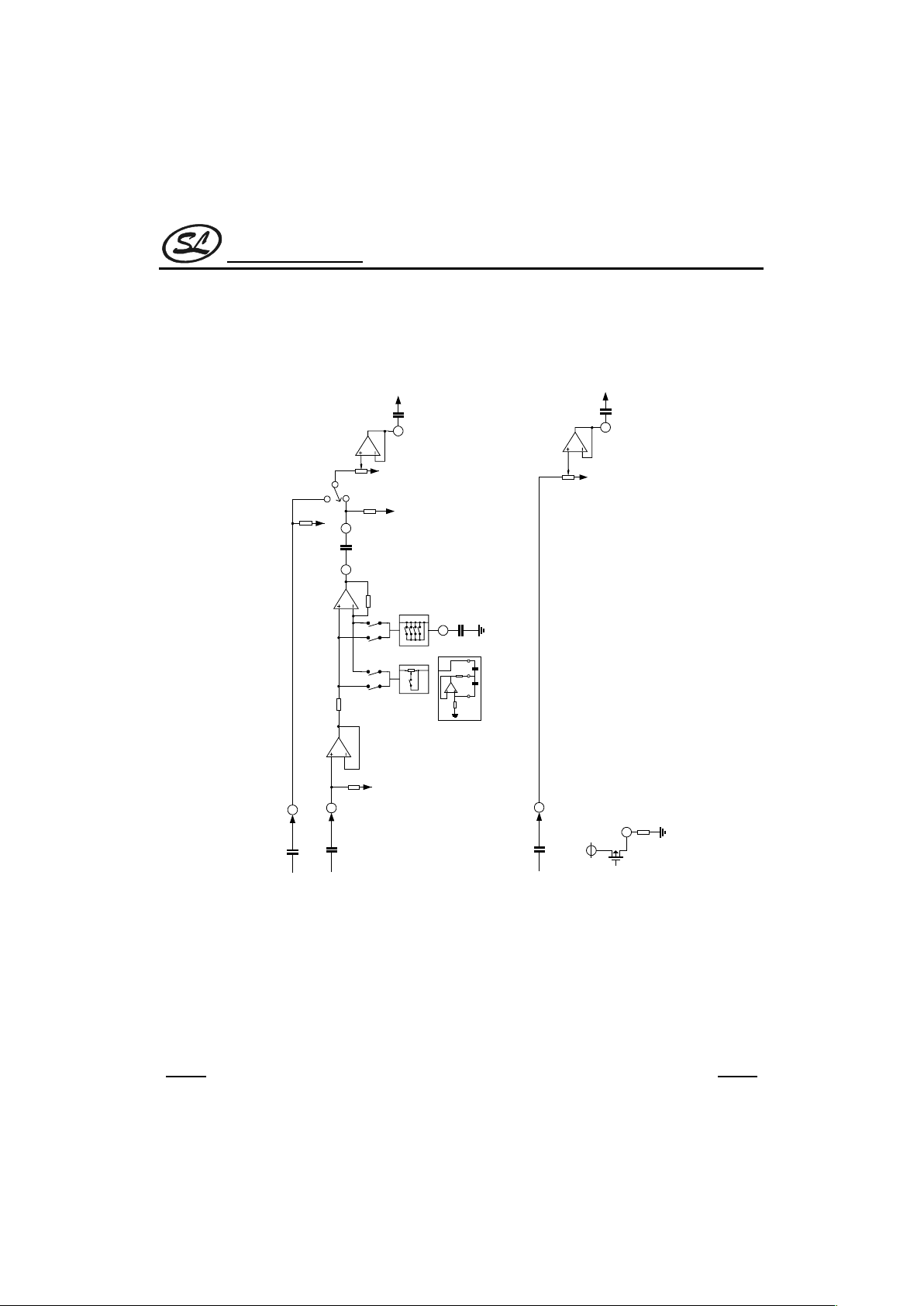

SYSTEM DIAGRAM
3.3µF
3.3F
3.3µF
3.3µF
3.3µF
3.3µF
100k
100k
100k
300k
0.015µF
0.33µF
8200pF
12k
12k
BYPASS
TONE in
VOLUME in VOLUME Cch, SWch, SRch (0dB ~dB)
If the mode change (BYPASS/TONE), it is
necrssary muting function.
VOLUME Lch, Rch (0dB ~ dB
OUTPUT PORT
The resistance value of VOLUME change about 17~24kby
attenuated condition
g
TREBLE
Bass
1.5k¡
Page 12
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
12

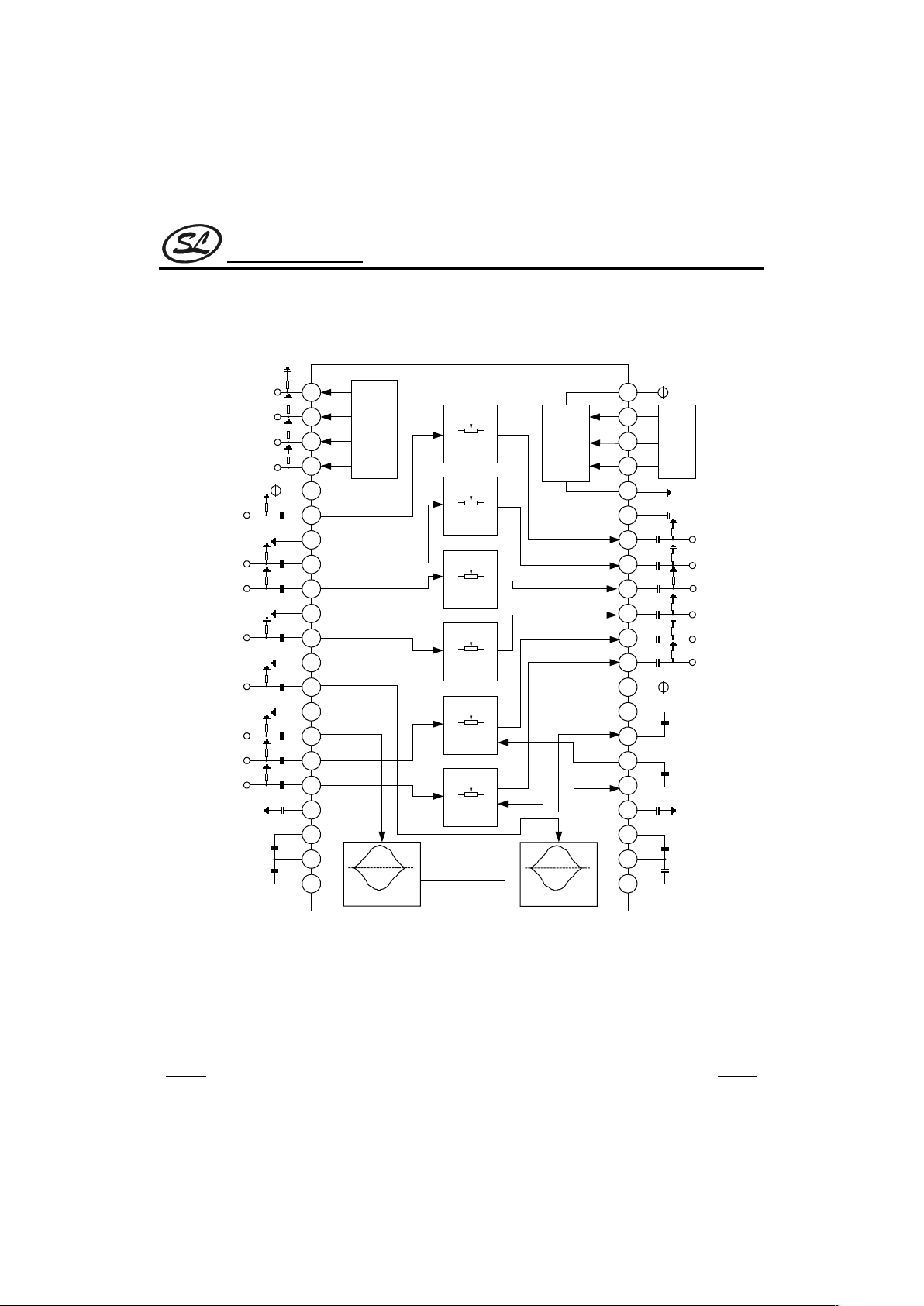

TYPICAL APPLICATION CIRCUIT
MCU I/F
tone
volume
volume
volume
volume
volume
volume
1
3
2
4
5
6
7
8
10
9
11
12
13
14
15
17
16
18
19
20
21
42
40
41
39
38
37
36
35
33
34
32
31
30
29
28
26
27
25
24
23
22
tone
OUT3
OUT4
OUT2
OUT1
AVDD=7V
SWin
SRin
SLin
Cin
Rin
Lin
BYPASSR
BYPASSL
DVDD=5V
DGND
AGND
SWout
SRout
SLout
Cout
Rout
Lout
AVSS=-7V
OUTPUT
PORT
22K
1K
3.3F
1K
3.3F
1K
3.3F
1K
3.3F
1K
3.3F
1K
3.3F
1K
3.3F
1K
3.3F
MCU
10K
3.3F
10K
3.3F
10K
3.3F
10K
3.3F
10K
3.3F
10K
3.3F
3.3F
3.3F
0.015F
0.33
F
8200pF
0.015F
0.33
F
8200pF
22K
22K
22K
Page 13
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
13

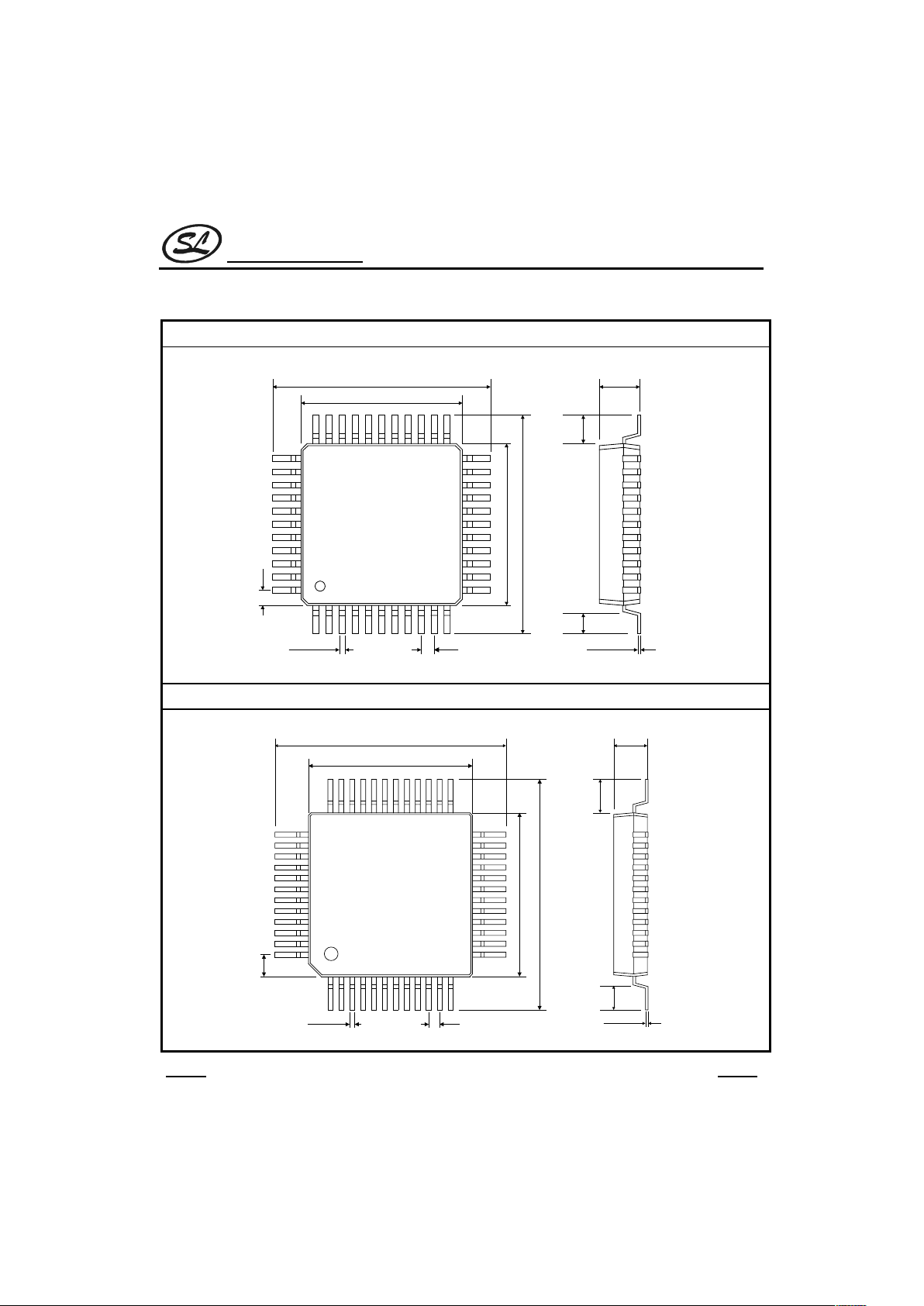

PACKAGE OUTLINE
QFP-44-10x10-0.8 UNIT: mm
0.35+-0.10 0.8
1.0
10.0+-0.2
13.6+-0.4
10.0+-0.2
13.6+-0.4
1
11
1244
34
33 23
22
2.7
1.8+-0.2
0.15+-0.05
0.8+-0.2
QFP-48-12x12-0.8 UNIT: mm
12.0±0.2
17.20±0.40
37
36 25
24
2.7
2.6±0.2
0.15±0.05
1.8±0.2
12.0±0.2
17.2±0.4
0.30±0.06 0.8
1.6
13
121
48
Page 14
Silan Semiconductors
SC62446
HANGZHOU SILAN MICROELECTRONICS JOINT-STOCK CO.,LTD
Rev: 1.0 2000.12.31
14
PACKAGE OUTLINE (Continued)
SDIP-42-600-1.778 UNIT: mm
1.00
1.778
15.24
0.25
15 degree
13.90
3.50
0.50
39.16
5.083.30
Loading...
