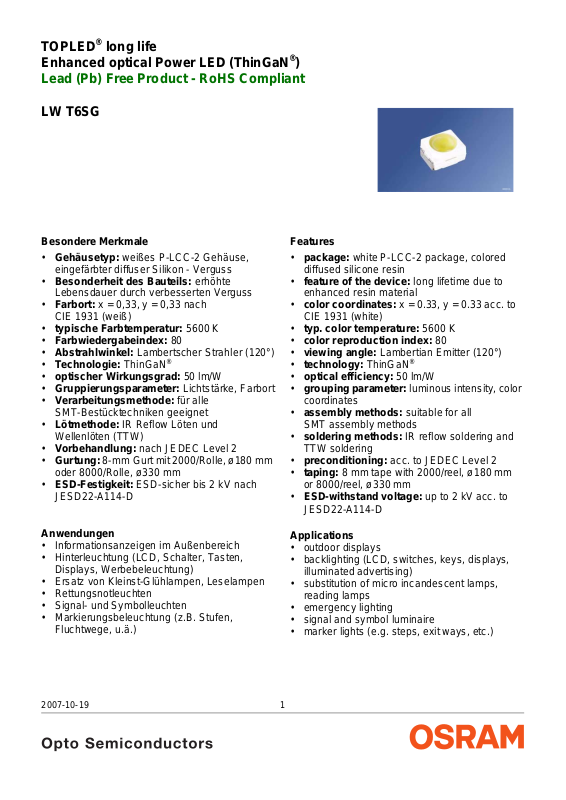

Page 1
TOPLED
Enhanced optical Power LED (ThinGaN
®
long life
®
)
Lead (Pb) Free Product - RoHS Compliant
LW T6SG
Besondere Merkmale
• Gehäusetyp: weißes P-LCC-2 Gehäuse,
eingefärbter diffuser Silikon - Verguss
• Besonderheit des Bauteils: erhöhte
Lebensdauer durch verbesserten Verguss
• Farbort: x = 0,33, y = 0,33 nach
CIE
1931 (weiß)
• typische Farbtemperatur: 5600 K
• Farbwiedergabeindex: 80
• Abstrahlwinkel: Lambertscher Strahler (120°)
• Technologie: ThinGaN
• optischer Wirkungsgrad: 50 lm/W
• Gruppierungsparameter: Lichtstärke, Farbort
• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet
• Lötmethode: IR Reflow Löten und
Wellenlöten
• Vorbehandlung: nach JEDEC Level 2
• Gurtung: 8-mm Gurt mit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-D
(TTW)
®
mm
Features
• package: white P-LCC-2 package, colored
diffused silicone resin
• feature of the device: long lifetime due to
enhanced resin material
• color coordinates: x = 0.33, y = 0.33 acc. to
CIE
1931 (white)
• typ. color temperature: 5600 K
• color reproduction index: 80
• viewing angle: Lambertian Emitter (120°)
• technology: ThinGaN
• optical efficiency: 50 lm/W
• grouping parameter: luminous intensity, color
coordinates
• assembly methods: suitable for all
SMT
assembly methods
• soldering methods: IR reflow soldering and
TTW
soldering
• preconditioning: acc. to JEDEC Level 2
• taping: 8 mm tape with 2000/reel, ø180 mm
or
8000/reel, ø330 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-D
®
Anwendungen
• Informationsanzeigen im Außenbereich
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung)
• Ersatz von Kleinst-Glühlampen, Leselampen
• Rettungsnotleuchten
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
2007-10-19 1
Applications
• outdoor displays
• backlighting (LCD, switches, keys, displays,
illuminated advertising)
• substitution of micro incandescent lamps,
reading lamps
• emergency lighting
• signal and symbol luminaire
• marker lights (e.g. steps, exit ways, etc.)
Page 2
LW T6SG
Bestellinformation Ordering Information
1)
Seite 17
Typ
Type
Emissionsfarbe
Color of
Emission
Lichtstärke
Luminous
Intensity
1) page 17
I
= 20 mA
F
I
(mcd)
V
LW T6SG-V1AA-5K8L
LW T6SG-V2BA-5K8L
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selek tionen. Dies e bestehen aus wen igen
Helligkeitsgruppen (siehe
Gurt geliefert. Z.B.: LW T6SG-V1AA-5K8L bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen V1, V2
oder AA enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
white 710 ...1400
900 ...2240
Seite 6 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Lichtstrom
Luminous
Flux
I
Φ
2) page 17
= 20 mA
F
(mlm)
V
3150 (typ.)
4700 (typ.)
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LW
-5K, -5L, -6K, -6L, -7K, -7L, -8K oder -8L enthalten ist (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
T6SG-V1AA-5K8L bedeutet, dass auf dem Gurt nur eine der Farbortgruppen
Seite 5 für nähere Information).
2)
Seite 17
Bestellnummer
Ordering Code
Q65110A3639
Q65110A6581
Note: The above Type Numbers represent the o rder groups which incl ude only a few b rightness g roups (se e page 6
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LW
In order to ensure availability, single brightness groups will not be orderable.
T6SG-V1AA-5K8L means that only one group V1, V2 or AA will be shippable for any one reel.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LW
chromaticity coordinate group -5K, -5L, -6K, -6L, -7K, -7L, -8K or -8L will be shippable (see
explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable .
T6SG-V1AA-5K8L means that only 1
page 5 for
2007-10-19 2
Page 3
Grenzwerte Maximum Ratings
LW T6SG
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current (min.)
(TA=25°C)
Stoßstrom
Surge current
t ≤ 10 μs, D = 0.005, T
3)
Sperrspannung
Reverse voltage
Seite 17
3) page 17
=25°C
A
(TA=25°C)
Leistungsaufnahme
Power consumption
(TA=25°C)
Symbol
Symbol
T
op
T
stg
T
j
I
F
I
F
I
FM
V
R
P
tot
Wert
Value
Einheit
Unit
– 40 … + 110 °C
– 40 … + 110 °C
+ 125 °C
50
5
mA
mA
300 mA
not designed for
V
reverse operation
185 mW
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient
4) page 17
Sperrschicht/Lötpad
Junction/solder point
4)
Seite 17
R
R
th JA
th JS
340
180
K/W
K/W
2007-10-19 3
Page 4
Kennwerte
Characteristics
(TA = 25 °C)
LW T6SG
Bezeichnung
Parameter
5)
Farbkoordinate x nach CIE 1931
Chromaticity coordinate x acc. to CIE 1931
I
= 20 mA
F
Farbkoordinate y nach CIE 1931
Chromaticity coordinate y acc. to CIE 1931
I
= 20 mA
F
Seite 17
5)
Seite 17
(typ.)
5) page 17
(typ.)
5) page 17
Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % I
Durchlassspannung
Forward voltage
I
= 20 mA (max.)
F
6) page 17
6)
Seite 17
V
(min.)
(typ.)
Sperrstrom (typ.)
Reverse current (max.)
V
= 5 V
R
Temperaturkoeffizient von x (typ.)
Temperature coefficient of x
I
= 20 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von y (typ.)
Temperature coefficient of y
I
= 20 mA; –10°C ≤ T ≤ 100°C
F
Optischer Wirkungsgrad (typ.)
Optical efficiency
I
= 20 mA
F
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
Wert
Value
Einheit
Unit
x 0.33* –
y 0.33* –
2ϕ 120 Grad
deg.
V
V
V
I
R
I
R
TC
TC
η
F
F
F
x
y
opt
2.9
3.2
3.7
not designed for
reverse operation
V
V
V
μA
μA
–0.2 10-3/K
–0.2 10-3/K
50 lm/W
2007-10-19 4
Page 5
LW T6SG
5)
Farbortgruppen
Chromaticity Coordinate Groups
0.9
520
0.8
Cy
Gruppe
Group
5K 0.296 0.259 7K 0.330 0.310
5L 0.291 0.268 7L 0.330 0.330
6K 0.313 0.284 8K 0.352 0.344
6L 0.310 0.297 8L 0.345 0.352
0.7
0.6
0.5
0.4
0.3
0.2
0.1
510
500
0
0
Seite 17
5) page 17
0.42
0.41
0.40
Cy
0.39
0.38
530
540
550
560
570
580
590
600
+
490
480
470
460
450
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
E
610
620
630
Cx
0.37
0.36
0.35
0.34
0.33
0.32
0.31
0.30
0.29
0.28
0.27
0.26
0.25
0.24
0.23
5L
5K
0.22
0.21
0.20
0.31
0.27
0.29
0.28
0.30
Cx Cy
0.25
0.26
Cx Cy Gruppe
0.291 0.268 0.330 0.330
0.310 0.297 0.338 0.342
0.313 0.284 0.352 0.344
0.285 0.279 0.330 0.347
0.307 0.312 0.347 0.371
0.310 0.297 0.345 0.352
0.310 0.297 0.338 0.342
0.330 0.330 0.364 0.380
0.330 0.310 0.360 0.357
0.307 0.312 0.347 0.371
0.330 0.347 0.367 0.401
0.330 0.330 0.364 0.380
Group
6L
6K
+
0.32
7L
7K
0.33
8K
0.34
Cx
OHA13327
8L
0.35
0.36
0.37
2007-10-19 5
Page 6
LW T6SG
Helligkeits-Gruppierungsschema Brightness Groups
1)
Seite 17
Helligkeitsgruppe
Brightness Group
V1
V2
AA
AB
BA
Lichtstärke
Luminous Intensity
I
(mcd)
V
710 ... 900
900 ... 1120
1120 ...1400
1400 ...1800
1800 ...2240
1) page 17
Luminous Flux
Φ
(mlm)
V
2400 (typ.)
3000 (typ.)
3700 (typ.)
4800 (typ.)
6060 (typ.)
Lichtstrom
Anm.: Die Standardlieferform von Serientypen beinhaltet eine Familiengruppe, die aus nur
bzw. 4 Helligkeitsgruppen besteht.
3
Einzelne Helligkeitsgruppen können nicht bestellt werden.
Note: The standard shipping format for serial types includes a familiy group of 3 or 4 individual
brightness groups.
Individual brightness groups cannot be ordered.
2)
Seite 17
2) page 17
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: V2-6L
Example: V2-6L
Helligkeitsgruppe
Brightness Group
Farbortgruppe
Chromaticity Coordinate Group
V2 6L
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
2007-10-19 6
Page 7
2)
Seite 17
Relative spektrale Emission
Relative Spectral Emission
2) page 17
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
I
= f (λ); TA = 25 °C; IF = 20 mA
rel
100
%
I
rel
80
V
λ
60
40
20
LW T6SG
OHL01461
0
400
Abstrahlcharakteristik
450 500 550 600 650 700 750
2)
Radiation Characteristic
I
= f (ϕ); TA = 25 °C
rel
50˚
60˚
70˚
80˚
90˚
Seite 17
2) page 17
nm
λ
0˚10˚20˚40˚ 30˚
ϕ
1.0
0.8
0.6
0.4
0.2
0
OHL01660
100˚
1.0 0.8 0.6 0.4
0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚
2007-10-19 7
Page 8
LW T6SG
2)
Seite 17
Durchlassstrom
Forward Current
I
= f (VF); TA = 25 °C
F
2
10
2) page 17
OHL02359
mA
I
F
5
1
10
5
0
10
2.5
Relative Farbortverschiebung
3 3.5 4 4.5 V 5
V
F
Seite 17
2)
Relative Chromaticity Coordinate Shift
x, y = f (IF); TA = 25 °C
0.015
OHL02469
page 17
2)
Relative Lichtstärke
Relative Luminous Intensity
I
V/IV(20 mA)
I
= f (IF); TA = 25 °C
1
10
I
V
V (20 mA)
0
10
5
-1
10
0
10
2) 7)
5
Seite 17
10
2) 7) page 17
1
OHL02386
10
mA
I
F
2
Δ
Cx,ΔCy
0.005
0
Cx
-0.005
Cy
-0.010
-0.015
-0.020
0
mA20 40 60 80 100
I
F
2007-10-19 8
Page 9
LW T6SG
Relative Vorwärtsspannung
Relative Forward Voltage
ΔVF = VF - V
0.4
V
V
Δ
F
0.3
0.2
0.1
0
-0.1
-0.2
-0.3
-60
= f (Tj); IF = 20 mA
(25 °C)
F
-40 -20 0 20
2) page 17
2) Seite 17
OHL02397
Relative Lichtstärke
Relative Luminous Intensity
I
V/IV(25 °C)
= f (Tj); IF = 20 mA
1.4
I
V
I
V (25 ˚C)
2)
Seite 17
2) page 17
OHL02725
1.0
0.8
0.6
0.4
0.2
˚C6040
100
T
j
-600-40 -20 0 20
˚C6040
100
T
j
2007-10-19 9
Page 10
LW T6SG
Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (T)
F
60
mA
I
F
OHL01354
50
40
TT
A
S
30
20
10
temp. ambient
T
A
temp. solder point
T
S
0
0
20 40 60 80 100 120
T
˚C
Angestrebte mittlere Lebensdauer
für mittlere Helligkeitsgruppe
Target median Lifetime
2) page 17
for median Brightness Group
Bedingungen
Conditions
mittlere
Lebensdauer
median
Einheit
Unit
Lifetime
IF = 25 mA
TA = 25°C
IF = 25 mA
TA = 85°C
50’000 Betriebsstunden
operating hours
10’000 Betriebsstunden
operating hours
2) Seite 17
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA= 25 °C
t
P
T
=
D
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
OHL01581
s
t
p
I
0.35
F
0.25
0.20
0.15
0.10
0.05
A
0
-5
-410-310-210-1100101102
t
P
=
D
T
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA= 85 °C
=
t
P
OHL01582
T
t
I
F
s
1010
p
0.35
A
I
F
I
F
t
P
=
D
T
0.25
D
0.005
0.20
0.15
0.10
0.05
0
-5
1010
-410-310-210-1100101102
0.01
0.02
0.05
0.1
0.2
0.5
1
2007-10-19 10
Page 11
LW T6SG

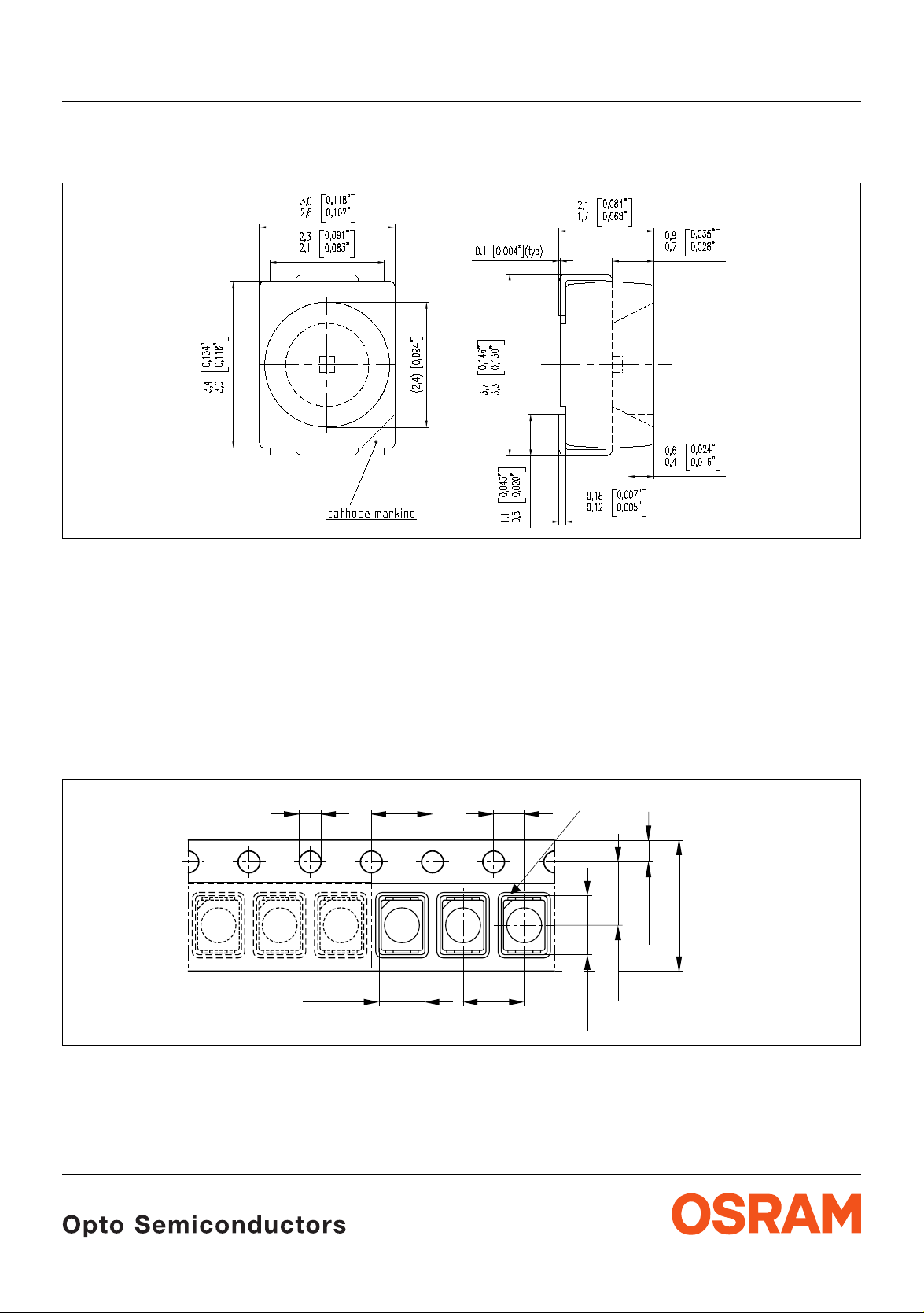

Maßzeichnung
8)
Package Outlines
Seite 17
8) page 17
Kathodenkennung: abgeschrägte Ecke
Cathode mark: bevelled edge
Gewicht / Approx. weight: 35 mg
8)
Gurtung / Polarität und Lage
Seite 17
Verpackungseinheit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330 mm
Method of Taping / Polarity and Orientation
8) page 17
Packing unit 2000/reel, ø180 mm
or 8000/reel, ø330 mm
4 (0.157)1.5 (0.059)
2.9 (0.114)
2 (0.079) Cathode/Collector Marking
4 (0.157)
Anm.: Das Gehäuse ist für Ultraschallreinigung nicht geeignet
Note: Package not suitable for ultra sonic cleaning
1.75 (0.069)
3.5 (0.138)
3.6 (0.142)
8 (0.315)
OHAY3602
2007-10-19 11
Page 12
Empfohlenes Lötpaddesign
Recommended Solder Pad
8) 9)
Seite 17
8) 9) page 17
2.6 (0.102)
LW T6SG
IR Reflow Löten
IR Reflow Soldering
2.6 (0.102)
1.5 (0.059)
4.5 (0.177)
4.5 (0.177)
1.5 (0.059)
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
Lötstopplack
Solder resist
Cu-Fläche > 16 mm
Cu-area > 16 mm
2
2
OHLPY970
Empfohlenes Lötpaddesign verwendbar für TOPLED® und Power TOPLED
8)
IR Reflow Löten
Recommended Solder Pad useable for TOPLED® and Power TOPLED
IR Reflow Soldering
Seite 17
8) page 17
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
2.3 (0.091)
0.8 (0.031)
Anode
3.3 (0.130)
®
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
3.3 (0.130)
®
1.1 (0.043)
3.7 (0.146)
0.7 (0.028)
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
1.5 (0.059)
Lötstoplack
Solder resist
2007-10-19 12
11.1 (0.437)
Kathode/
Cathode
2
_
Cu Fläche / 16 mm per pad
Cu-area
<
OHLPY440
Page 13
LW T6SG
Lötbedingungen Vorbehandlung nach JEDEC Level 2 Soldering Conditions Preconditioning acc. to JEDEC Level 2 IR-Reflow Lötprofil für bleifreies Löten (nach J-STD-020B) IR Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)
300
˚C
250
T
255 ˚C
240 ˚C
Maximum Solder Profile
Recommended Solder Profile
Minimum Solder Profile
217 ˚C
200
30 s max
150
120 s max
100 s max
100
Ramp Up
50
3 K/s (max)
25 ˚C
0
0
50 100 150 200 250 300
Wellenlöten (TTW) (nach CECC 00802) TTW Soldering (acc. to CECC 00802)
260 ˚C
245 ˚C
235 ˚C
10 s min
Ramp Down
6 K/s (max)
t
OHLA0687
+0 ˚C
-5 ˚C
±5 ˚C
+5 ˚C
-0 ˚C
s
300
C
250
T
235 C
200
150
CC... 130100
100
50
0
0
C... 260
1. Welle
1. wave
ca 200 K/s
50 100 150 200 250
10 s
2 K/s
2. Welle
2. wave
5 K/s
Zwangskühlung
forced cooling
2007-10-19 13
OHLY0598
Normalkurve
standard curve
Grenzkurven
limit curves
2 K/s
s
t
Page 14
Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)
LW T6SG
Gurtverpackung Tape and Reel
OSRAM Opto
Semiconductors
(6P) BATCH NO: Batch Number
Bar Code
Lot Number(1T) LOT NO: (9D) D/C: Date Code
Bar Code
(X) PROD NO: Product Code
D
0
P
0
P
2
Bin1: Bin Information Color 1
Lx xxxx
Product Name
RoHS Compliant
Product Quantity per Reel(Q)QTY:
Bar Code
Sample
W
1
±0.25
13.0
FE
A
N
W
Bin2:
Bin3:
Temp ST
ML
2
260 C RT
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
X - X - X(G) GROUP:
Forward Voltage Group
Wavelength Group
Brightness Group
OHA12043
P
1
Direction of unreeling
W
2
Label
Gurtvorlauf:
Leader:
Gurtende:
Trailer:
Direction of unreeling
400 mm
400 mm
160 mm
160 mm
OHAY0324
Tape dimensions in mm (inch)
W P
+ 0.3
8
– 0.1
0
4 ± 0.1
(0.157 ± 0.004)
P
1
4 ± 0.1
(0.157 ± 0.004)
P
2
2 ± 0.05
(0.079 ± 0.002)
D
0
1.5 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
3.5 ± 0.05
(0.138 ± 0.002)
Reel dimensions in mm (inch)
A W N
min
W
1
W
2 max
180 (7) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
330 (13) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
2007-10-19 14
Page 15
LW T6SG
Trockenverpackung und Materialien Dry Packing Process and Materials
Moisture-sensitive label or print
L
E
V
l
E
e
e
b
e
L
a
s
l
,
).
e
k
H
d
n
o
a
l
R
c
b
(
r
If
a
y
b
.
it
d
H
i
m
R
u
%
h
0
e
6
e
/
v
i
g
d
t
C
a
˚
re
la
k
a
0
c
e
r
S
f
3
a
N
E
r
s
R
n
p
_
<
i
%
IV
in
f
O
k
0
O
T
s
o
to
T
I
a
r
ta
9
I
e
.
s
S
u
s
C
n
d
)
r
r
<
p
n
o
e
N
o
U
(
e
T
o
u
t
d
rs
H
io
d
E
,
c
o
D
c
t
g
n
s
i
u
o
e
r
2
g
N
j
U
S
a
d
o
in
c
˚C
H
u
7
a
b
s
n
O
E
8
H
o
e
5
C
b
u
s
o
t
A
U
is
T
h
C
E
T
IS
S
O
O
M
T
P
O
o
m
v
4
e
2
:
d
,
g
w
d
a
lo
e
b
f
n
b
d
re
e
e
e
l
p
e
e
a
s
s
o
e
a
,
s
i
h
k
o
s
l
n
g
n
-p
i
F
R
r
a
la
in
e
o
b
b
h
f
p
%
it
li
f
s
.
i
I
a
0
f
p
l
h
w
1
b
t
v
e
,
m
d
_
<
r
h
e
e
w
i
r
e
te
t
t
i
S
o
d
ft
a
n
l
u
y
.
f
n
n
u
A
I
q
d
1
d
e
o
.
r
o
s
e
y
i
re
r
t
2
b
i
M
o
s
b
t
)
id
r
e
2
a
S
s
r
m
i
ic
I
)
u
v
o
b
g
e
e
H
a
c
in
D
)
n
k
2
.
a
)
a
re
3
b
d
e
b
f
l
f
I
a
re
.
e
4
s
g
a
a
B
e
t
a
is
D
o
M
M
4
˚
C
R
e
s
4
H
e
I
c
a
±
c
2
0
m
e
e
y
M
t
n
c
i
o
,
a
o
H
k
a
a
c
o
q
e
C
P
a
d
n
u
t
i
o
M
6
i
d
o
r
t
C
b
4
r
h
˚
e
o
l
r
im
<
t
l
it
t
.
p
i
o
3
c
m
e
t
)
t
r
i
o
2
w
t
w
n
a
l
o
C
l
t
t
im
˚
fa
r
e
.
F
a
t
l
t
s
lo
a
o
e
a
a
a
h
r
ic
r
F
l
o
t
d
v
th
l
o
i
u
e
n
a
F
o
u
s
f:
d
l
b
4
i
e
e
w
q
e
e
l
r
a
F
,
d
l
i
5
c
e
lo
e
g
a
n
l
o
v
e
r
e
s
n
5
r
i
e
e
i
e
b
d
t
l
h
v
p
6
L
o
n
e
e
te
e
l
c
e
v
u
w
e
e
a
k
e
r
r
L
e
o
s
d
v
a
%
e
L
l
tu
r
m
e
b
e
0
a
s
u
i
r
1
t
e
L
re
m
e
r
o
o
s
e
ti
u
s
f
i
>
t
r
fo
M
,
r
o
s
u
3
i
k
is
e
t
.
3
M
o
n
b
is
0
a
,
rd
M
o
l
g
a
D
M
b
n
i
r
T
if
C
(
r
.
a
S
t
r
-
o
s
e
t
e
a
k
s
J
e
Y
r
e
m
,
C
1
u
e
Y
t
d
E
o
e
>
1
W
D
H
ir
e
4
u
E
8
J
m
e
6
/
ti
1
:
m
e
r
i
d
o
t
m
e
r
e
i
o
t
l
o
n
m
i
r
F
o
e
t
l
o
e
p
r
t
F
o
o
l
o
F
o
e
l
1
l
F
2
im
e
a
t
l
v
2
e
e
l
v
3
L
e
e
l
v
e
L
e
r
e
v
e
L
r
e
u
L
t
re
s
e
u
t
r
s
u
i
t
o
is
o
M
M
A
R
S
O
Desiccant
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im Internet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.
Note: Moisture-senisitve product is packed in a dry bag containing des iccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Kartonverpackung und Materialien Transportation Packing and Materials
Barcode label
Do not eat.
Avoid metal contact.
Discard if circles overrun.
bag opening.
Please check the HIC immidiately after
check dot
WET
Comparator
bake units
15%
examine units, if necessary
If wet,
bake units
10%
examine units, if necessary
If wet,
change desiccant
5%
parts still adequately dry.
If wet,
MIL-I-8835
Humidity Indicator
OSRAM
Humidity indicator
Barcode label
OHA00539
Barcode label
L
E
V
l
E
e
e
b
e
L
a
s
.
l
,
)
e
k
H
d
n
o
a
l
R
c
(
b
r
f
I
a
ty
b
.
i
H
id
m
R
u
%
h
0
e
e
/6
iv
g
d
t
C
a
e
˚
r
la
k
a
0
c
e
r
S
r
f
3
a
E
s
R
p
_
<
in
V
%
I
in
f
O
k
0
o
a
T
IT
t
S
C
n
N
o
U
E
D
c
S
g
N
a
O
E
b
R
˚
IC
U
is
0
M
4
T
h
CAUTION
E
T
<
IS
ill
S
t
O
w
n
O
a
t
e
M
l
s
T
a
a
h
P
h
t
t
iv
e
n
O
u
s
b
o
q
e
la
c
e
m
i
r
e
v
4
b
o
d
e
2
,
o
:
e
d
c
,
g
w
e
r
d
a
lo
s
a
e
b
f
e
b
n
e
d
r
e
e
e
e
r
l
p
tim
e
>
e
o
a
o
s
f
r
s
e
a
is
e
o
,
.
is
s
h
k
b
lo
d
H
p
n
,
r
g
F
g
n
in
r
R
a
a
la
i
n
e
o
b
b
i
C
if
p
%
k
ith
f
r
s
.
.
l
i
I
t
a
0
a
f
-
o
p
l
t
e
w
1
b
J
th
v
e
,
a
m
d
_
<
r
m
,
h
e
c
e
C
w
i
r
e
t
te
t
t
d
i
S
o
d
E
ft
o
a
n
e
u
y
.
fl
r
n
n
u
D
i
I
q
d
1
d
e
A
o
u
.
r
e
E
o
e
y
is
r
r
q
2
J
b
it
/
M
o
e
s
b
d
t
)
r
i
C
e
2
a
S
P
r
m
is
ic
I
)
e
o
u
v
b
n
g
e
e
a
e
c
H
in
D
e
)
2
p
n
t
k
.
a
o
)
e
a
a
r
3
b
d
b
e
1
e
f
l
f
l
I
m
e
a
i
e
r
.
t
l
e
v
4
e
s
d
e
v
n
L
g
e
e
a
v
a
e
L
r
e
B
e
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
u
is
t
M
o
s
i
M
o
M
s
a
r
o
t
9
e
.
s
u
s
d
)
r
r
<
p
n
o
e
o
u
s
te
(
o
d
r
H
d
,
c
o
ti
g
n
a
b
C
u
s
e
c
e
o
b
r
.
p
t
)
˚C
t
a
l
w
lo
e
t
n
u
o
%
m
0
1
0
-
D
T
S
:
d
o
lo
F
lo
F
2
a
2
l
3
l
e
v
s
i
u
o
e
C
r
2
H
j
d
o
in
c
u
7
˚
s
n
8
H
o
e
5
s
o
t
4
e
4
H
c
a
±
2
d
e
y
6
im
r
t
C
˚
h
e
o
r
im
t
t
i
o
t
3
c
e
r
im
w
2
t
a
lo
o
l
f
t
im
r
.
F
a
t
lo
o
e
a
r
ic
r
F
t
d
lo
o
u
n
:
a
F
d
lo
4
if
e
e
e
r
l
F
,
id
5
c
e
g
a
n
l
o
v
5
r
is
e
e
in
e
l
p
h
v
6
L
e
e
t
e
l
w
e
v
e
a
L
k
e
r
e
v
a
d
u
e
L
l
t
r
e
b
a
u
e
L
is
r
t
r
e
o
o
s
e
u
s
f
i
t
r
,
M
o
s
u
3
i
k
t
3
M
o
n
is
M
o
la
b
M
f
r
i
(
a
r
s
e
a
k
s
Y
e
r
e
1
u
e
Y
o
>
1
W
H
e
4
8
e
6
im
t
1
m
e
r
i
t
m
e
r
i
t
o
m
i
r
t
o
r
lo
o
F
o
l
F
0
2
0
1
2
-
-
P
1
-
:
1
Q
T
n
:
i
S
2
B
n
:
p
i
R
3
B
m
n
Y
i
C
e
R
M
B
T
T
0
C
E
2
R
T
2
L
D
0
C
X
4
M
2
E
0
6
T
2
l
2
a
a
2
LSY T676
n
o
i
R18
3
t
i
:
d
R
d
7
A
A
7
V
0
K
R
Multi TOPLED
C
P-1+Q-1
A
:
P
P
U
O
R
G
)
G
(
0144
:
C
/
D
)
D
9
(
210021998
:
O
2000
:
N
Y
OSRAM Opto
H
T
C
Q
Semiconductors
T
)
A
Q
(
B
)
P
123GH1234
6
:
(
O
245
N
T
1
Muster
O
L
0
)
0
T
1
11
(
:
O
N
D
O
R
P
)
X
(
2007-10-19 15
Packing
Sealing label
Barcode label
0
2
0
1
2
-
-
P
1
-
:
1
Q
T
n
:
i
S
2
B
n
:
p
i
R
3
B
m
n
Y
i
C
6
e
R
B
M
T
T
7
0
C
E
2
R
6
T
D
2
L
D
0
C
X
4
T
M
E
2
0
E
L
Y
6
T
2
2
l
8
P
S
a
a
2
1
L
n
O
1
o
i
R
-
3
t
i
:
T
i
d
Q
R
t
d
l
7
A
+
A
7
V
u
1
0
-
K
R
M
C
P
A
:
P
P
U
O
R
G
)
G
(
4
4
1
0
:
s
C
r
/
o
D
t
)
c
D
9
u
(
d
0
n
0
210021998
o
:
0
4
O
2
3
ic
:
N
2
Y
m
OSRAM Opto
1
H
T
e
C
H
Q
S
T
)
A
G
Q
(
B
3
)
2
P
1
6
:
(
O
245
N
T
1
Muster
O
L
0
)
0
T
1
11
(
:
O
N
D
O
R
P
)
X
(
OSRAM
OHA02044
Page 16
LW T6SG
Revision History: 2007-10-19
Previous Version: 2007-10-01
Page Subjects (changes since last revision) Date of change
1, 13 Jedec Level changed acc. to OS-IN-2006-029 2006-10-16
3, 10 Forward current increased; Max. Permissible Forward Current changed 2007-07-16
3, 10 Surge current increased; Permissible Pulse Handling Capability changed 2007-07-16
2, 6 ordering code added 2007-07-27
9 OS-IN-2007-021 2007-10-19
1, 11 OS-IN-2007-022 2007-10-19
Patent List
Patent No.
US 6 066 861
US 6 277 301
US 6 245 259
US 6 576 930
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sales Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or wh ich we are not obliged to accept, we shall hav e to invoice you for any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
2007-10-19 16
10) page 17
may only be used in life-support devices or systems
11) page 17
with the express written approval of
Page 17
LW T6SG
Fußnoten:
1)
Helligkeitswerte werden mit einer
Stromeinprägedauer von 25
Genauigkeit von ±
2)
Wegen der besonderen Prozessbedingungen bei der
11% ermittelt.
ms und einer
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung geändert.
3)
Die LED kann kurzzeitig in Sperrichtung betrieben
werden.
4)
R
ergibt sich bei Montage auf PC-Board FR 4
thJA
(Padgröße
5)
Farbortgruppen werden mit einer Stromeinprägedauer
von 25
6)
Spannungswerte werden mit einer
Stromeinprägedauer von 1
von ±0,1
7)
Im gestrichelten Bereich der Kennlinien muss mit
≥ 16 mm 2 je Pad)
ms und einer Genauigkeit von ±0,01 ermittelt.
ms und einer Genauigkeit
V ermittelt.
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden
8)
Maße werden wie folgt angegeben: mm (inch)
9)
Gehäuse für Wellenlöten (TTW) geeignet.
10)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
11)
Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgega ngen werden,
dass die Gesundheit und das Leben des Patienten in
Gefahr ist.
Remarks:
1)
Brightness groups are tested at a current pulse
duration of 25
2)
Due to the special conditions of the manufacturing
ms and a tolerance of ± 11%.
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characteristic
line. If requested, e.g. because of technical
improvements, th ese typ . data w ill be changed without
any further notice.
3)
Driving the LED in reverse direction is suitable for
short term application.
4)
R
results from mounting on PC board FR 4
thJA
size ≥ 16 mm 2 per pad)
(pad
5)
Chromaticity coordinate groups are tested at a current
pulse duration of 25
6)
Forward voltages are tested at a current pulse
duration of 1
7)
In the range where the line of the graph is broken , you
ms and a tolerance of ±0.1 V.
ms and a tolerance of ±0.01.
must expect higher brightness differences between
single LEDs within one packing unit.
8)
Dimensions are specified as follows: mm (inch)
9)
Package suitable for TTW-soldering.
10)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
11)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.
Published by
OSRAM Opto Semiconductors GmbH
Wernerwerkstrasse 2, D-93049 Regensburg
www.osram-os.com
© All Rights Reserved.
2007-10-19 17
Loading...
