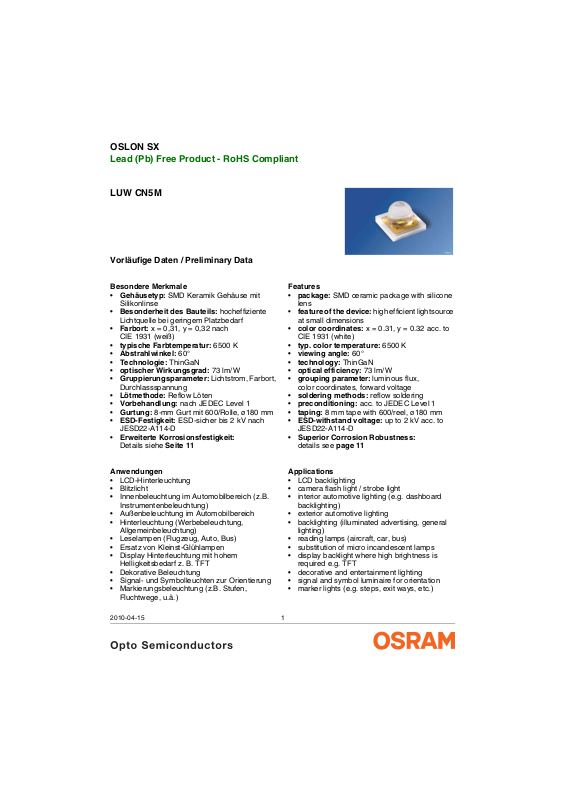

Page 1
OSLON SX
Lead (Pb) Free Product - RoHS Compliant
LUW CN5M
Vorläufige Daten / Preliminary Data
Besondere Merkmale
• Gehäusetyp: SMD Keramik Gehäuse mit
Silikonlinse
• Besonderheit des Bauteils: hocheffiziente
Lichtquelle bei geringem Platzbedarf
• Farbort: x = 0,31, y = 0,32 nach
1931 (weiß)
CIE
• typische Farbtemperatur: 6500 K
• Abstrahlwinkel: 60°
• Technologie: ThinGaN
• optischer Wirkungsgrad: 73 lm/W
• Gruppierungsparameter: Lichtstrom, Farbort,
Durchlassspannung
• Lötmethode: Reflow Löten
• Vorbehandlung: nach JEDEC Level 1
• Gurtung: 8-mm Gurt mit 600/Rolle, ø180 mm
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-D
• Erweiterte Korrosionsfestigkeit:
Details siehe Seite 11
Anwendungen
• LCD-Hinterleuchtung
• Blitzlicht
• Innenbeleuchtung im Automobilbereich (z.B.
Instrumentenbeleuchtung)
• Außenbeleuchtung im Automobilbereich
• Hinterleuchtung (Werbebeleuchtung,
Allgemeinbeleuchtung)
• Leselampen (Flugzeug, Auto, Bus)
• Ersatz von Kleinst-Glühlampen
• Display Hinterleuchtung mit hohem
Helligkeitsbedarf z. B. TFT
• Dekorative Beleuchtung
• Signal- und Symbolleuchten zur Orientierung
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
Features
• package: SMD ceramic package with silicone
lens
• feature of the device: high efficient lightsource
at small dimensions
• color coordinates: x = 0.31, y = 0.32 acc. to
1931 (white)
CIE
• typ. color temperature: 6500 K
• viewing angle: 60°
• technology: ThinGaN
• optical efficiency: 73 lm/W
• grouping parameter: luminous flux,
coordinates, forward voltage
color
• soldering methods: reflow soldering
• preconditioning: acc. to JEDEC Level 1
• taping: 8 mm tape with 600/reel, ø180 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-D
• Superior Corrosion Robustness:
details see page 11
Applications
• LCD backlighting
• camera flash light / strobe light
• interior automotive lighting (e.g. dashboard
backlighting)
• exterior automotive lighting
• backlighting (illuminated advertising, general
lighting)
• reading lamps (aircraft, car, bus)
• substitution of micro incandescent lamps
• display backlight where high brightness is
required e.g. TFT
• decorative and entertainment lighting
• signal and symbol luminaire for orientation
• marker lights (e.g. steps, exit ways, etc.)
2010-04-15 1
Page 2
Vorläufige Daten / Preliminary Data LUW CN5M
Bestellinformation Ordering Information
2)
Typ
Type
Emissionsfarbe
Color of
Emission
Lichtstrom
7
Luminous
2) page 17
Flux
IF = 140 mA
ΦV (mlm)
LUW CN5M-GAHA-5P7R-1 ultrawhite 18.000... 35.500 19.100(typ.) Q65110A8682
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Gurt geliefert. Z.B.: LUW CN5M-GAHA-5P7R-1 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen
-GA, -GB oder -HA enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LUW
Farbortgruppen -5P bis -7R enthalten ist (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro
Gurt wird nur eine Durchlassspannungsgruppe geliefert. Z.B.: LUW
Durchlassspannung gruppiert wird. Auf einem Gurt ist nur eine der Durchlasspannungsgruppen -3, -4, -5, -6,
-7 oder -8 enthalten (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt
werden.
Note: The above Type Numbers represent the order groups which include only a few brightness groups (see page 6
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LUW
one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LUW
only 1 chromaticity coordinate group -5P to -7R will be shippable (see
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage
groups will be shipped on any one reel. E.g. LUW
group -3, -4, -5, -6, -7 or -8 will be shippable.
In order to ensure availability, single forward voltage groups will not be orderable (see page 6 for explanation).
CN5M-GAHA-5P7R-1 means that only one group -GA, -GB or -HA will be shippable for any
Seite 6 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
CN5M-GAHA-5P7R-1 bedeutet, dass auf dem Gurt nur eine der
Seite 6 für nähere Information).
Seite 5 für nähere Information).
Seite 1
Lichtstärke
1)
Seite 17
Luminous
Intensity
1) page 17
Bestellnummer
Ordering Code
IF = 140 mA
IV (mcd)
CN5M-GAHA-5P7R-1 bedeutet, dass nach
CN5M-GAHA-5P7R-1 means that
page 5 for explanation).
CN5M-GAHA-5P7R-1 means that only 1 forward voltage
2010-04-15 2
Page 3
Vorläufige Daten / Preliminary Data LUW CN5M
Grenzwerte Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom (min.)
Forward current (max.)
(TS=25°C)
Stoßstrom
Surge current
t ≤ 10 µs, D = 0.016, T
=25°C
S
Sperrspannung
Reverse voltage
(TS=25°C)
Symbol
Symbol
T
op
T
stg
T
j
I
F
I
FM
V
R
Wert
Value
– 40 … + 125 °C
– 40… + 125 °C
150 °C
30
250
1000 mA
not designed for
reverse operation
Einheit
Unit
mA
mA
V
2010-04-15 3
Page 4
Vorläufige Daten / Preliminary Data LUW CN5M
Kennwerte
Characteristics
(TS = 25 °C)
Bezeichnung
Parameter
3)
3)
Seite 17
3) page 17
Seite 17
3) page 17
Farbkoordinate x nach CIE 1931
Chromaticity coordinate x acc. to CIE 1931
I
= 140 mA
F
Farbkoordinate y nach CIE 1931
Chromaticity coordinate y acc. to CIE 1931
I
= 140 mA
F
Abstrahlwinkel bei 50 % ΙV (Vollwinkel) (typ.)
Viewing angle at 50 % Ι
Durchlassspannung
Forward voltage
I
= 140 mA (max.)
F
4)
4) page 17
V
Seite 17
)
(min.)
Sperrstrom
Reverse current (max.)
Optischer Wirkungsgrad (typ.)
Optical efficiency
I
= 140 mA
F
Wärmewiderstand
Thermal resistance
Sperrschicht/Lötpad (typ.)
Junction/solder point (max.)
*Rth(max) basiert auf statistischen Werten
Rth(max) is based on statistic values
Symbol
Symbol
(typ.)
x 0.31 –
(typ.)
y 0.32 –
Wert
Value
2ϕ 60 Grad
V
(typ.)
F
V
F
V
F
I
R
η
opt
not designed for
reverse operation
R
th JS
R
th JS
Einheit
Unit
deg.
2.9
3.3
3.8
V
V
V
μA
73 lm/W
27
30*
K/W
K/W
2010-04-15 4
Page 5
Vorläufige Daten / Preliminary Data LUW CN5M
OHA03489
E
610
470
460
450
0
0.10
0.2
0.1
0.3
480
490
0.2 0.3 0.4 0.5
0.31
0.30
0.29
0.28
0.27
0.26
0.90.70.6Cx0.8
620
630
0.31
0.29
0.28
0.30
0.32
0.34
0.33
Cx
0.9
530
0.5
0.4
0.6
500
Cy
0.7
0.8
510
520
570
550
540
560
0.39
0.38
0.37
0.36
0.35
0.34
0.33
0.32
580
590
600
Cy
+
7R
0.35
7Q
7P
6R
6Q
6P
5R
5Q
5P
3)
Farbortgruppen
Chromaticity coordinate groups
Seite 17
3) page 17
Gruppe
Group
5P 0.296 0.27 6 5Q 0.293 0.282 5R 0.289 0.291
6P 0.309 0.30 2 6Q 0.307 0.311 6R 0.305 0.322
7P 0.317 0.31 8 7Q 0.317 0.331 7R 0.317 0.356
2010-04-15 5
Cx Cy Gruppe
0.293 0.282 0.289 0.291 0.287 0.296
0.307 0.311 0.305 0.322 0.304 0.329
0.309 0.302 0.307 0.311 0.305 0.322
0.307 0.311 0.305 0.322 0.304 0.329
0.317 0.331 0.317 0.346 0.317 0.356
0.317 0.318 0.317 0.331 0.317 0.346
0.317 0.331 0.317 0.356 0.322 0.365
0.334 0.365 0.334 0.365 0.330 0.373
0.338 0.360 0.317 0.331 0.334 0.365
Group
Cx Cy Gruppe
Group
Cx Cy
Page 6
Vorläufige Daten / Preliminary Data LUW CN5M
Helligkeits-Gruppierungsschema Brightness Groups
2)
Helligkeitsgruppe
Brightness Group
GA
GB
HA
Lichtstrom
Luminous Flux
Φ
(mlm)
V
18.000 ... 22.400
22.400 ... 28.000
28.000 ... 35.500
Seite 17
2) page 17
Lichtstärke
Luminous Intensity
I
(mcd)
V
14.400(typ.)
18.000(typ.)
22.700(typ.)
Anm.: Die Standardlieferform von Serientypen beinhaltet eine Familiengruppe. Diese besteht aus nur
wenigen
Helligkeitsgruppen. Einzelne Helligkeitsgruppen sind nicht bestellbar.
Note: The standard shipping format for serial types includes a family group of only a few individual
brightness groups. Individual brightness groups cannot be ordered.
4)
Seite 17
Durchlassspannungsgruppen
Forward Voltage Groups
Gruppe
Group
4) page 17
Durchlassspannung
Forward voltage
min. max.
4 2.9 3.2 V
5 3.2 3.5 V
6 3.5 3.8 V
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: GA-5P-4
Example: GA-5P-4
Helligkeitsgruppe
Brightness Group
Farbortgruppe
Chromaticity Coordinate Group
Durchlassspannungsgruppe
Forward Voltage Group
GA 5P 4
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Helligkeitsgruppe enthalten.
Note: No packing unit / tape ever contains more than one brightness group.
1)
Seite 17
Einheit
Unit
1) page 17
2010-04-15 6
Page 7
Vorläufige Daten / Preliminary Data LUW CN5M
450
60
40
20
400
0
Φ
rel
100
%
80
550500 650600 750700 nm
λ
λ
V
OHL13926
2)
2)
Seite 17
2) page 17
Seite 17
2) page 17
Relative spektrale Emission
Relative Spectral Emission
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
Φ
= f (λ); TS = 25 °C; IF = 140 mA
rel
Abstrahlcharakteristik
Radiation Characteristic
Ι
= f (ϕ); TS = 25 °C
rel
2010-04-15 7
Page 8
Vorläufige Daten / Preliminary Data LUW CN5M
OHL04295
F
I
V
mA
2.7
F
V
0
50
100
150
200
250
2.9 3.1 3.3 3.5
2)4)
Durchlassstrom
Forward Current
I
= f (VF); TS = 25 °C
F
solid line: specified DC-range
Farbortverschiebung
Seite 17
2)4) page 17
2)
Seite 17
Chromaticity Coordinate Shift
ΔCx, ΔCy = f (IF); TS = 25 °C
2)
Seite 17
2) 5)
Relative Lichtstärke
Seite 17
Relative Luminous Intensity
Φ
(140 mA) = f (IF); TS = 25 °C
V/ΦV
2) 5) page 17
2010-04-15 8
Page 9
Vorläufige Daten / Preliminary Data LUW CN5M
-40
-0.4
˚C
T
j
OHL04068
V
F
V
Δ
-20 0 20 40 60 80 120
-0.3
-0.2
-0.1
0
0.1
0.2
0.4
0
T
j
OHL14202
˚C-40
(25 ˚C)
Φ
0.2
0.4
0.6
0.8
1.2
-20 0 20 40 60 80 120
V
Φ
V
2)
Seite 17
2)4)
2)4)
Relative Vorwärtsspannung
Relative Forward Voltage
ΔVF = VF - V
(25°C)= f (Tj); IF = 140 mA
F
Farbortverschiebung
Chromaticity Coordinate Shift
ΔCx, ΔCy = f (T
); IF = 140 mA
j
Seite 17
Seite 17
2)
Seite 17
2)
Relative Lichtstärke
Seite 17
Relative Luminous Intensity
Φ
(25°C) = f (Tj); IF = 140 mA
V/ΦV
2) page 17
2010-04-15 9
Page 10
Vorläufige Daten / Preliminary Data LUW CN5M
2)
Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (TS)
F
Zulässige Pulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, T
board
= 25°C
Angestrebte mittlere Lebensdauer
für mittlere Helligkeitsgruppe
Target median Lifetime
2) page 18
for median Brightness Group
Bedingungen
Conditions
mittlere
Lebensdauer
median
Lifetime
IF = 140mA
TJ = 125°C
IF = 140mA
TJ = 150°C
100’000 Betriebsstunden
10’000 Betriebsstunden
Zulässige Pulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, T
board
= 85°C
Seite 18
Einheit
Unit
operating hours
operating hours
2010-04-15 10
Page 11
Vorläufige Daten / Preliminary Data LUW CN5M

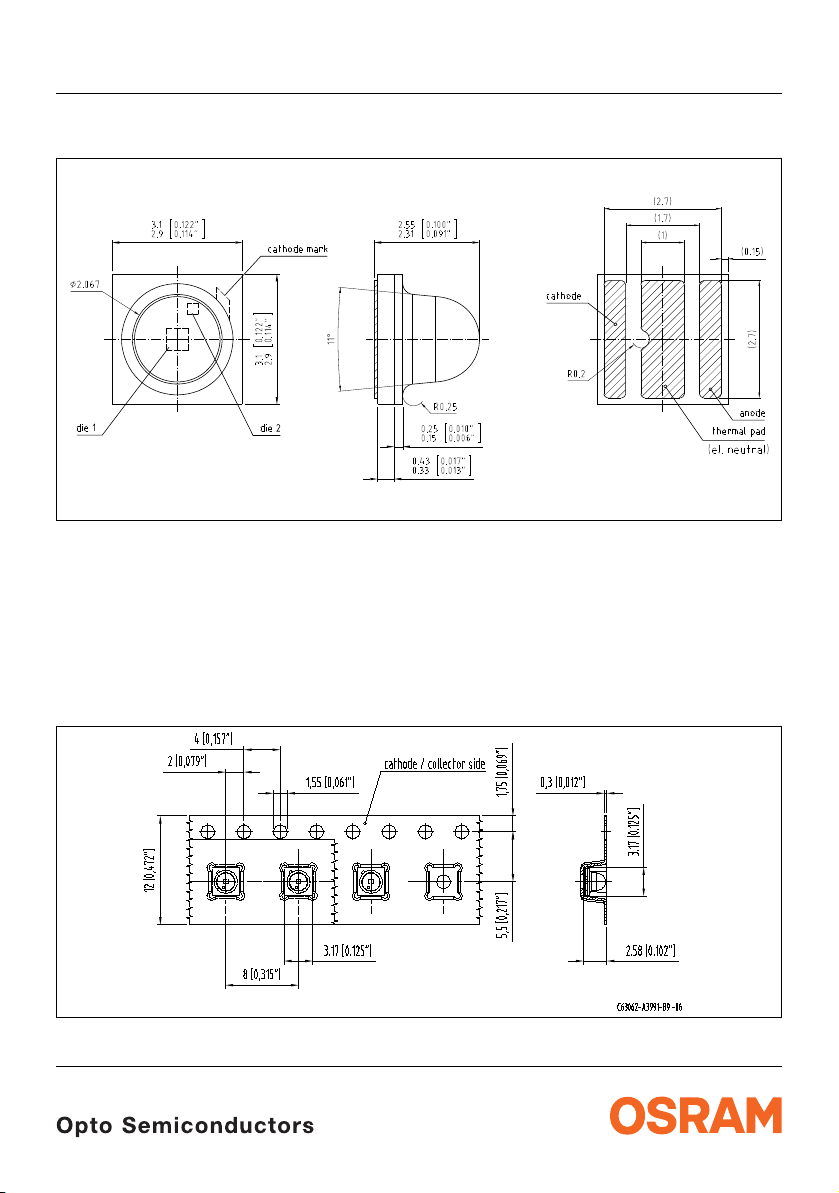

Maßzeichnung
Package Outlines
Korrosionsfestigkeit besser als EN 60068-2-60 (method 4):
mit erweitertem Korrosionstest: 40°C / 90%rh / 15ppm H2S / 336h
Corrosion robustness better than EN 60068-2-60 (method 4):
with enhanced corrosion test: 40°C / 90%rh / 15ppm H2S / 336h
Kathodenkennung: Markierung
Cathode mark: mark
Gewicht / Approx. weight: 26 mg
Gurtung / Polarität und Lage
Method of Taping / Polarity and Orientation
6) Seite 17
6) page 17
6) Seite 17
6) page 17
Verpackungseinheit 600/Rolle, ø180 mm
Packing unit 600/reel, ø180 mm
2010-04-15 11
Page 12
Vorläufige Daten / Preliminary Data LUW CN5M
6)

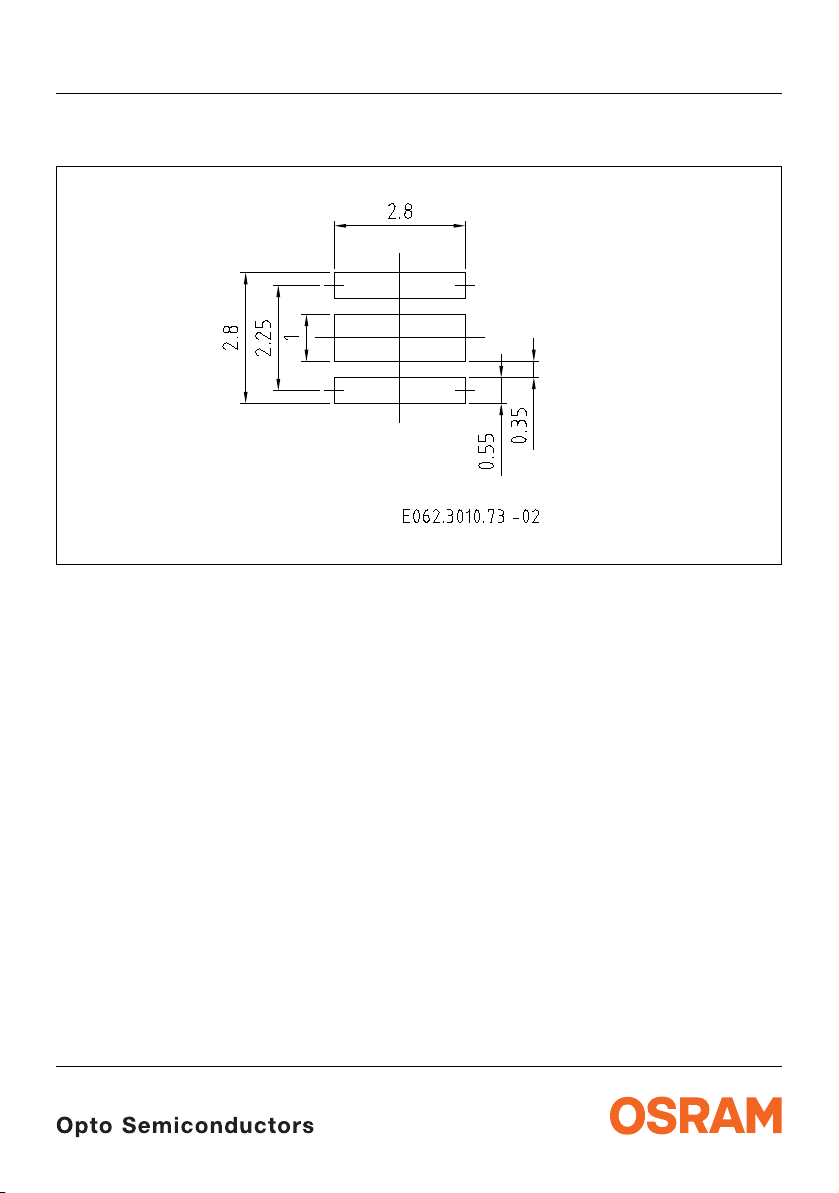

Empfohlenes Lötpaddesign
Recommended Solder Pad
Hinweise zur Augensicherheit:
Wegen der geplanten Streichung der LED aus der IEC 60825 erfolgt die Bewertung der Augesicherheit nach dem
Standard CIE S009/E:2002 ("photobiological safety of lamps and lamp systems")
Im Risikogruppensystem dieser CIE- Norm erfüllen die in diesem Datenblatt angegebenen LED die "low risk"- Gruppe
(die die sich im "sichtbaren" Spektralbereich auf eine Expositionsdauer von 100 s bezieht). Unter realen Umständen
(für Expositionsdauer, Augenpupille, Betrachtungsabstand) geht damit von diesen Bauelementen keinerlei
Augengefährdung aus.
Grundsätzlich sollte jedoch erwähnt werden, dass intensive Lichtquellen durch ihre Blendwirkung ein hohes
sekundäres Gefahrenpotenzial besitzen. Wie nach dem Blick in andere helle Lichtquellen (z.B. Autoscheinwerfer) auch,
können temporär eingeschränktes Sehvermögen und Nachbilder je nach Situation zu Irritationen, Belästigungen,
Beeinträchtigungen oder sogar Unfällen führen.
Seite 17
6) page 17
Reflow Löten
Reflow Soldering
Eye safety Information:
Due to the planned cancellation of the LED from IEC 60825, the evaluation of eye safety occurs according to the
standard CIE S009/E:2002 ("photobiological safety of lamps and lamp systems").
Within the risk grouping system of this CIE standard, the LEDs specified in this data sheet fall into the "low risk" group
(relating to devices in the visible spectrum with an exposure time of 100 s). Under real circumstances (for exposure
time, eye pupils, observation distance), it is assumed that no endangerment to the eye exists from these devices.
As a matter of principle, however, it should be mentioned that intense light sources have a high secondary exposure
potential due to their blinding effect. As is also true when viewing other bright light sources (e.g. headlights), temporary
reduction in visual acuity and afterimages can occur, leading to irritation, annoyance, visual impairment, and even
accidents, depending on the situation.
2010-04-15 12
Page 13
Vorläufige Daten / Preliminary Data LUW CN5M
OHLA0687
0
0
T
t
˚C
s
120 s max
50
100
150
200
250
300
Ramp Up
100 s max
50 100 150 200 250 300
Ramp Down
6 K/s (max)
3 K/s (max)
25 ˚C
30 s max
260 ˚C
+0 ˚C
-5 ˚C
245 ˚C
±5 ˚C
240 ˚C
255 ˚C
217 ˚C
Maximum Solder Profile
Recommended Solder Profile
235 ˚C
-0 ˚C
+5 ˚C
Minimum Solder Profile
10 s min
Lötbedingungen Vorbehandlung nach JEDEC Level 1 Soldering Conditions Preconditioning acc. to JEDEC Level 1
Reflow Lötprofil für bleifreies Löten (nach J-STD-020D) Reflow Soldering Profile for lead free soldering (acc. to J-STD-020D)
Anm.: Das Gehäuse ist für Ultraschallreinigung nicht geeignet
Note: Package not suitalbe for ultra sonic cleaning
Anm.: Die Silberoberfläche kann in einem Umfeld, das korrosive Substanzen enthält, angegriffen werden. Bitte
vermeiden Sie Bedingungen, die zu einer Korrosion, einem Anlaufen oder einer Verfärbung der LED führen
könnte. Eine Korrosion oder Verfärbung kann zu einer Verminderung der Lötfähigkeit oder einer
Beeinträchtigung der optischen Charakteristik führen.
Note: The silver surface may be affected by environments which contain corrosive substances. Please avoid
conditions which may cause the LED to corrode, tarnish or discolor. This corrosion or discoloration might lower
solderability or might affect on optical characteristics.
2010-04-15 13
Page 14
Vorläufige Daten / Preliminary Data LUW CN5M
Sample
OHA12043
X - X - X(G) GROUP:
Lot Number(1T) LOT NO: (9D) D/C: Date Code
(X) PROD NO: Product Code
(6P) BATCH NO: Batch Number
Lx xxxx
Product Name
RoHS Compliant
Bin1: Bin Information Color 1
Bin2:
Bin3:
ML
2
Temp ST
260 C RT
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
Product Quantity per Reel(Q)QTY:
Semiconductors
OSRAM Opto
Wavelength Group
Forward Voltage Group
Brightness Group
Bar Code
Bar Code
Bar Code
D
0
2
P
P
0
1
P
W
FE
Direction of unreeling
N
W
1
2
W
A
OHAY0324
Label
Gurtvorlauf:
Leader:
Trailer:
Gurtende:
13.0
Direction of unreeling
±0.25
160 mm
160 mm
400 mm
400 mm
8
+ 0.3
– 0.1
Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)
Gurtverpackung Tape and Reel
Tape dimensions in mm (inch)
W P
Reel dimensions in mm (inch)
A W N
180 (7) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
0
4 ± 0.1
(0.157 ± 0.004)
P
1
4 ± 0.1
(0.157 ± 0.004)
min
P
2
2 ± 0.05
(0.079 ± 0.002)
W
1
D
0
1.55 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
2010-04-15 14
3.5 ± 0.05
(0.138 ± 0.002)
W
2 max
Page 15
Vorläufige Daten / Preliminary Data LUW CN5M
OHA00539
OSRAM
Moisture-sensitive label or print
Barcode label
Desiccant
Humidity indicator
Barcode label
OSRAM
Please check the HIC immidiately after
bag opening.
Discard if circles overrun.
Avoid metal contact.
WET
Do not eat.
Comparator
check dot
parts still adequately dry.
examine units, if necessary
examine units, if necessary
5%
15%
10%
bake units
bake units
If wet,
change desiccant
If wet,
Humidity Indicator
MIL-I-8835
If wet,
M
o
i
s
t
u
r
e
L
e
v
e
l
3
F
l
o
o
r
t
i
m
e
1
6
8
H
o
u
r
s
M
o
i
s
t
u
r
e
L
e
v
e
l
6
F
l
o
o
r
t
i
m
e
6
H
o
u
r
s
a
)
H
u
m
i
d
i
t
y
I
n
d
i
c
a
t
o
r
C
a
r
d
i
s
>
1
0
%
w
h
e
n
r
e
a
d
a
t
2
3
˚
C
±
5
˚
C
,
o
r
r
e
f
l
o
w
,
v
a
p
o
r
-
p
h
a
s
e
r
e
f
l
o
w
,
o
r
e
q
u
i
v
a
l
e
n
t
p
r
o
c
e
s
s
i
n
g
(
p
e
a
k
p
a
c
k
a
g
e
2
.
A
f
t
e
r
t
h
i
s
b
a
g
i
s
o
p
e
n
e
d
,
d
e
v
i
c
e
s
t
h
a
t
w
i
l
l
b
e
s
u
b
j
e
c
t
e
d
t
o
i
n
f
r
a
r
e
d
1
.
S
h
e
l
f
l
i
f
e
i
n
s
e
a
l
e
d
b
a
g
:
2
4
m
o
n
t
h
s
a
t
<
4
0
˚
C
a
n
d
<
9
0
%
r
e
l
a
t
i
v
e
h
u
m
i
d
i
t
y
(
R
H
)
.
M
o
i
s
t
u
r
e
L
e
v
e
l
5
a
a
t
f
a
c
t
o
r
y
c
o
n
d
i
t
i
o
n
s
o
f
(
i
f
b
l
a
n
k
,
s
e
a
l
d
a
t
e
i
s
i
d
e
n
t
i
c
a
l
w
i
t
h
d
a
t
e
c
o
d
e
)
.
a
)
M
o
u
n
t
e
d
w
i
t
h
i
n
b
)
S
t
o
r
e
d
a
t
b
o
d
y
t
e
m
p
.
3
.
D
e
v
i
c
e
s
r
e
q
u
i
r
e
b
a
k
i
n
g
,
b
e
f
o
r
e
m
o
u
n
t
i
n
g
,
i
f
:
B
a
g
s
e
a
l
d
a
t
e
M
o
i
s
t
u
r
e
L
e
v
e
l
1
M
o
i
s
t
u
r
e
L
e
v
e
l
2
M
o
i
s
t
u
r
e
L
e
v
e
l
2
a
4
.
I
f
b
a
k
i
n
g
i
s
r
e
q
u
i
r
e
d
,
b
)
2
a
o
r
2
b
i
s
n
o
t
m
e
t
.
D
a
t
e
a
n
d
t
i
m
e
o
p
e
n
e
d
:
r
e
f
e
r
e
n
c
e
I
P
C
/
J
E
D
E
C
J
-
S
T
D
-
0
3
3
f
o
r
b
a
k
e
p
r
o
c
e
d
u
r
e
.
F
l
o
o
r
t
i
m
e
s
e
e
b
e
l
o
w
I
f
b
l
a
n
k
,
s
e
e
b
a
r
c
o
d
e
l
a
b
e
l
F
l
o
o
r
t
i
m
e
>
1
Y
e
a
r
F
l
o
o
r
t
i
m
e
1
Y
e
a
r
F
l
o
o
r
t
i
m
e
4
W
e
e
k
s
1
0
%
R
H
.
_
<
M
o
i
s
t
u
r
e
L
e
v
e
l
4
M
o
i
s
t
u
r
e
L
e
v
e
l
5
˚
C
)
.
O
P
T
O
S
E
M
I
C
O
N
D
U
C
T
O
R
S
M
O
I
S
T
U
R
E
S
E
N
S
I
T
I
V
E
T
h
i
s
b
a
g
c
o
n
t
a
i
n
s
C
A
U
T
I
O
N
F
l
o
o
r
t
i
m
e
7
2
H
o
u
r
s
F
l
o
o
r
t
i
m
e
4
8
H
o
u
r
s
F
l
o
o
r
t
i
m
e
2
4
H
o
u
r
s
3
0
˚
C
/
6
0
%
R
H
.
_
<
L
E
V
E
L
I
f
b
la
n
k
,
s
e
e
b
a
r
c
o
d
e
l
a
b
e
l
OHA02044
P
A
C
K
V
A
R
:
R
0
7
7
A
d
d
i
t
i
o
n
a
l
T
E
X
T
P
-
1
+
Q
-
1
M
u
l
t
i
T
O
P
L
E
D
Muster
O
S
RAM
O
pto
S
e
m
i
c
o
n
d
u
c
t
o
r
s
(
6
P
)
B
A
T
C
H
N
O
:
(
X
)
P
R
O
D
N
O
:
1
0
(
9
D
)
D
/
C
:
11
(
1
T
)
L
O
T
N
O
:
2
1
0
0
2
1
9
9
8
1
2
3
G
H
1
2
3
4
0
245
(
Q
)
Q
T
Y
:
2
0
0
0
0
1
4
4
(
G
)
G
R
O
U
P
:
2
6
0
C
R
T
2
4
0
C
R
3
2
2
0
C
R
M
L
B
i
n
3
:
B
i
n
2
:
Q
-
1
-
2
0
B
i
n
1
:
P
-
1
-
2
0
L
S
Y
T
6
7
6
2
2
a
T
e
m
p
S
T
R
1
8
D
E
M
Y
P
A
C
K
V
A
R
:
R
0
7
7
A
d
d
i
t
i
o
n
a
l
T
E
X
T
P
-
1
+
Q
-
1
M
u
l
t
i
T
O
P
L
E
D
Muster
O
S
R
A
M
O
pt
o
S
e
m
ic
o
n
d
u
c
to
r
s
(
6
P
)
B
A
T
C
H
N
O
:
(
X
)
P
R
O
D
N
O
:
1
0
(
9
D
)
D
/
C
:
11
(
1
T
)
L
O
T
N
O
:
210021
99
8
1
2
3
G
H
1
2
3
4
0
245
(
Q
)
Q
T
Y
:
2
0
0
0
0
1
4
4
(
G
)
G
R
O
U
P
:
2
6
0
C
R
T
2
4
0
C
R
3
2
2
0
C
R
M
L
B
i
n
3
:
B
i
n
2
:
Q
-
1
-
2
0
B
i
n
1
:
P
-
1
-
2
0
L
S
Y
T
6
7
6
2
2
a
T
e
m
p
S
T
R
1
8
D
E
M
Y
OSRAM
Packing
Sealing label
Barcode label
Moisture Level 3Floor tim
e 16
8 H
ours
Moi
sture Leve
l 6
Floor time 6 Hours
a) Hum
idity Ind
ica
tor Card
is >
10
%
whe
n rea
d
at 23
˚C ±
5
˚C
, or
reflo
w, vapor-ph
ase
reflow, or equivalen
t p
rocessing (peak packa
ge
2.
After t
hi
s bag i
s open
ed, d
evices th
at w
ill b
e subjected to infrared
1. S
he
lf life in s
ealed bag: 2
4 months
at <
40 ˚C
an
d <
90%
relative
hum
idity (RH).
M
oi
sture
Level 5a
a
t fac
tory conditions of
(if b
lank, se
al date is id
entical with date code
).
a) Mounted within
b) Stored at
b
ody
te
mp.
3. Dev
ices requ
ire
baking, before
mounting, if:
Bag seal date
M
oisture Level 1
M
oisture Level 2
M
oistu
re Leve
l 2a
4. If ba
king is requ
ired
,
b) 2a or 2
b is no
t m
et.
Date and tim
e opened:
refe
rence IPC
/JED
EC
J-ST
D-033 for ba
ke
procedure.
F
loo
r tim
e see below
If blank, se
e bar co
de label
Floo
r time > 1 Year
F
loo
r tim
e 1 Year
Floor time 4 We
eks
1
0%
R
H.
_
<
M
oisture Level 4
Moisture Level 5
˚C).
OPT
O SEMICO
NDUCTORS
MO
ISTUR
E SE
NSIT
IVE
This bag c
ontains
C
A
U
T
I
O
N
Fl
oo
r tim
e 72 Hours
F
loor time 48
Hours
Fl
oo
r time 2
4 H
ours
30 ˚C/60%
RH
.
_
<
L
E
V
E
L
I
f
b
l
a
n
k
,
s
e
e
b
a
r
c
o
d
e
l
a
b
e
l
Barcode label
Trockenverpackung und Materialien Dry Packing Process and Materials
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im Internet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten. Ungeöffnete LED Verpackungen sollen bei einer
Temperatur unter 30°C und einer Luftfeuchtigkeit von weniger als 90% aufbewahrt werden. Die LED sollen
innerhalb eines Jahres vebaut werden.
Note: Moisture-senisitve product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Unopened LED package should be kept at 30°C or less and 90% RH or less. The LED should be used within
one year.
Kartonverpackung und Materialien Transportation Packing and Materials
Dimensions of transportation box in mm (inch)
Breite / Width Länge / length Höhe / height
200 ±5 (7,874 ±0,1968) 200 ±5 (7,874 ±0,1968) 30 ±5 (1,1811 ±0,1968)
2010-04-15 15
Page 16
Vorläufige Daten / Preliminary Data LUW CN5M
Revision History: 2010-04-15
Previous Version: 2010-02-25
Page Subjects (major changes since last revision) Date of change
2; 5 update of tpy. luminous intensity 2009-07-01
4 Forward voltage (typ.) corrected 2009-07-27
all Data sheet reworked 2009-09-28
10 Package Outlines updated 2009-12-01
1, 11 Additional information 2010-02-25
1, 4 Chromaticity coordinate typ. corrected 2010-04-15
Patent List
Patent No.
US 6 066 861
US 6 277 301
US 6 245 259
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sales Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice you for any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
2010-04-15 16
7) page 17
may only be used in life-support devices or systems
8) page 17
with the express written approval of
Page 17
Vorläufige Daten / Preliminary Data LUW CN5M
Fußnoten:
1)
Helligkeitswerte werden während eines Strompulses
einer typischen Dauer von 25 ms, mit einer internen
Reproduzierbarkeit von +/- 8 % und einer erweiterten
Messunsicherheit von +/- 11 % gemessen (gemäß
GUM mit Erweiterungsfaktor k = 3).
2)
Wegen der besonderen Prozessbedingungen bei der
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung geändert.
3)
Farbkoordinaten werden während eines Strompulses
einer typischen Dauer von 25 ms, mit einer internen
Reproduzierbarkeit von +/- 0,005 und einer
erweiterten Messunsicherheit von +/- 0,01 gemessen
(gemäß GUM mit Erweiterungsfaktor k = 3).
4)
Vorwärtsspannungen werden während eines
Strompulses einer typischen Dauer von 8 ms, mit
einer internen Reproduzierbarkeit von +/- 0,05 V und
einer erweiterten Messunsicherheit von +/- 0,1 V
gemessen (gemäß GUM mit Erweiterungsfaktor k=3)
5)
Im gestrichelten Bereich der Kennlinien muss mit
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden
6)
Maße werden wie folgt angegeben: mm (inch)
7)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
8)
Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patienten in
Gefahr ist.
Remarks:
1)
Brightness values are measured during a current
pulse of typical 25 ms, with an internal reproducibility
of +/- 8 % and an expanded uncertainty of +/- 11 %
(acc. to GUM with an expansion factor of k = 3).
2)
Due to the special conditions of the manufacturing
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characteristic
line. If requested, e.g. because of technical
improvements, these typ. data will be changed without
any further notice.
3)
Chromaticity coordinates are measured during a
current pulse of typical 25 ms, with an internal
reproducibility of +/- 0,005 and an expanded
uncertainty of +/- 0,01 (acc. to GUM with an expansion
factor of k = 3).
4)
The forward voltage is measured during a current
pulse of typical 8 ms, with an internal reproducibility of
+/- 0,05 V and an expanded uncertainty of +/- 0,1 V
(acc. to GUM with an expansion factor of k=3.)
5)
In the range where the line of the graph is broken, you
must expect higher brightness differences between
single LEDs within one packing unit.
6)
Dimensions are specified as follows: mm (inch).
7)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
8)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.
Published by
OSRAM Opto Semiconductors GmbH
Leibnizstrasse 4, D-93055 Regensburg
www.osram-os.com
© All Rights Reserved.
2010-04-15 17
Loading...
