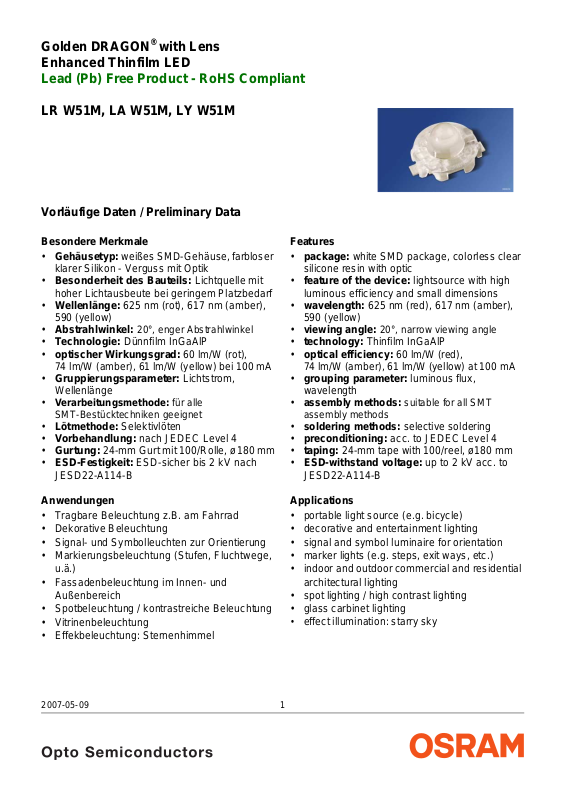

Datasheet LR W51M, LA W51M, LY W51M Datasheet (OSRAM)

Golden DRAGON

®

with Lens Enhanced Thinfilm LED

Lead (Pb) Free Product - RoHS Compliant

LR W51M, LA W51M, LY W51M

Vorläufige Daten / Preliminary Data

Besondere Merkmale

• Gehäusetyp: weißes SMD-Gehäuse, farbloser

klarer Silikon - Verguss mit Optik

• Besonderheit des Bauteils: Lichtquelle mit

hoher Lichtausbeute bei geringem Platzbedarf

• Wellenlänge: 625 nm (rot), 617 nm (amber),

590

(yellow)

• Abstrahlwinkel: 20°, enger Abstrahlwinkel

• Technologie: Dünnfilm InGaAlP

• optischer Wirkungsgrad: 60 lm/W (rot),

74

lm/W (amber), 61 lm/W (yellow) be i 100 mA

• Gruppierungsparameter: Lichtstrom,

Wellenlänge

• Verarbeitungsmethode: für alle

SMT-Bestücktechniken geeignet

• Lötmethode: Selektivlöten

• Vorbehandlung: nach JEDEC Level 4

• Gurtung: 24-mm Gurt mit 100/Rolle, ø180 mm

• ESD-Festigkeit: ESD-sicher bis 2 kV nach

JESD22-A114-B

Anwendungen

• Tragbare Beleuchtung z.B. am Fahrrad

• Dekorative Beleuchtung

• Signal- und Symbolleuchten zur Orientierung

• Markierungsbeleuchtung (Stufen, Fluchtwege,

u.ä.)

• Fassadenbeleuchtung im Innen- und

Außenbereich

• Spotbeleuchtung / kontrastreiche Beleuchtung

• Vitrinenbeleuchtung

• Effekbeleuchtung: Sternenhimmel

Features

• package: white SMD package, colorless clear silicone resin with optic

• feature of the device: lightsource with high luminous efficiency and small dimensions

• wavelength: 625 nm (red), 617 nm (amber), 590

(yellow)

• viewing angle: 20°, narrow viewing angle

• technology: Thinfilm InGaAlP

• optical efficiency: 60 lm/W (red),

74 lm/W (amber), 61 lm/W (yellow) at 100 mA

• grouping parameter: luminous flux, wavelength

• assembly methods: suitable for all SMT

assembly methods

• soldering methods: selective soldering

• preconditioning: acc. to JEDEC Level 4

• taping: 24-mm tape with 100/reel, ø180 mm

• ESD-withstand voltage: up to 2 kV acc. to JESD22-A114-B

Applications

• portable light source (e.g. bicycle)

• decorative and entertainment lighting

• signal and symbol luminaire for orientation

• marker lights (e.g. steps, exit ways, etc.)

• indoor and outdoor commercial and residential architectural lighting

• spot lighting / high contrast lighting

• glass carbinet lighting

• effect illumination: starry sky

2007-05-09 1

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

Bestellinformation Ordering Indormation

1)

Seite 15

1)

page 15

Lichtstärke Luminous Intensity

IF = 400 mA

IV (mcd)

Typ

Type

Emissionsfarbe Color of Emission

Lichtstrom

Luminous Flux

I

= 400 mA

F

Φ

(mlm)

V

LA W51M-HYJZ-24 amber 33.000 ... 71.000 120.000 (typ.) Q65110A6046 LR W51M-HXJY-1 red 28.000 ... 61.000 102.000 (typ.) Q65110A6045 LY W51M-HXJY-36 yellow 28.000 ... 61.000 102.000 (typ.) Q65110A6047

Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen

Helligkeitsgruppen (sieh e Gurt geliefert. Z.B.: LA W5 1M-HYJZ-24 bedeutet, dass auf d em Gurt nur eine der Helligkeitsgruppen HY, HZ, JX, JY oder JZ enthalten ist. Um die Liefersicherheit zu gew ährleisten, können einzelne Hell igk eit sgruppen nicht bestellt werden .

Gleiches gilt für die Farben , bei dene n Wellenlä ngengru ppen gem essen und gr uppiert w erden. Pro Gurt wird nur eine Wellenlängen gruppe geliefert. Z.B.: LA Wellenlängengruppen -2, -3, oder -4 enthalten ist (siehe

LR W51M-HYJZ-1 bedeutet, da ss das Bauteil innerhalb der au f Seite 4 spezifizierten Grenzen geliefert wird.

Um die Liefersicherheit zu gew ährleisten, können einzelne Wel lenlängengruppen nicht bestellt w erden.

Seite 5 für nähere Inform ationen). Es wird nur eine einzige Helligkeitsgruppe pro

W51M-HYJZ-24 bedeutet, dass auf dem Gurt nur ei ne der

Seite 5 für nähere Information).

2)

Seite 15

2) page 15

Bestellnummer

Ordering Code

Z.B.:

Note: The above Type Numbers represent the order groups which include only a few brightness groups (see page 5

for explanation). Only o ne group wil l be shipped on each reel (there will be no mixing of two groups on ea ch reel). E.g. LA reel. In order to ensure availability, single brightness groups will not be orderable.

W51M-HYJZ-24 means that onl y one group HY, HZ, JX , JY or JZ will be shippable for any one

In a similar manner f or c olors wh ere wavele ngth g rou ps are mea sured and bin ned , single wav elengt h grou ps will be shipped on any one reel. E.g. LA be shippable.

page 4.

In order to ensure availability, single wavelength groups will not be orderable (see page 5 for explanation).

E.g. LR W51M-HYJZ-1 means that the device will be shiped within the specified limits as stated on

W51M-HYJZ-24 means that only 1 wavelength group -2, -3, or -4 will

2007-05-09 2

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

Grenzwerte Maximum Ratings

(TA=25°C)

Bezeichnung Parameter

Betriebstemperatur Operating temperature range

Lagertemperatur Storage temperature range

Sperrschichttemperatur Junction temperature

Durchlassstrom (min.) Forward current (max.) (TA=25°C)

Stoßstrom Surge current

t ≤ 10 μs, D = 0.1; T

Sperrspannung Reverse voltage

=25°C

A

(TA=25°C) Leistungsaufnahme

Power consumption (TA=25°C)

Symbol Symbol

T

op

T

stg

T

j

I

F

I

F

I

FM

V

R

P

tot

Werte

Values

– 40 … + 85 °C

– 40 … + 100 °C

+ 125 °C

100 400

2000 mA

not designed for

reverse operation

1.1 W

Einheit Unit

mA mA

V

Wärmewiderstand Thermal resistance

4)

Seite 15

Sperrschicht/Lötpad Junction/soldering point

4)

page 15

2007-05-09 3

R

th JS

12

K/W

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

Kennwerte Characteristics

(TA = 25 °C)

Bezeichnung Parameter

Wellenlänge des emittierten Lichtes (typ.) Wavelength at peak emission

I

= 400 mA

F

5)

Dominantwellenlänge Dominant wavelength

I

= 400 mA (max.)

F

Spektrale Bandbreite bei 50 % Φ Spectral bandwidth at 50 % Φ

I

= 400 mA

F

Seite 15

5)

page 15

rel max

(min.)

(typ.)

Abstrahlwinkel bei 50 % ΙV (Vollwinkel) (typ.) Viewing angle at 50 % Ι

Durchlassspannung Forward voltage6)

I

= 400 mA (max.)

F

V

6)

Seite 15

page 15

(typ.)

(min.)

Sperrstrom Reverse current (max.)

Temperaturkoeffizient von λ Temperature coefficient of λ

I

= 400 mA; –10°C ≤ T ≤ 100°C

F

Temperaturkoeffizient von λ Temperature coefficient of λ

I

= 400 mA; –10°C ≤ T ≤ 100°C

F

peak peak

dom dom

(typ.)

Optischer Wirkungsgrad (typ.) Optical efficiency

I

= 400 mA

F

max. Optischer Wirkungsgrad (typ.) max. Optical efficiency

I

= 100 mA

F

* Einzelgruppen siehe Seit e 5

Individual groups on page 5

Symbol Symbol

Werte

Values

Einheit Unit

amber red yellow

λ

λ λ λ

peak

dom dom dom

624 632 597 nm

612 617* 624

620 625 632

583 590 595

nm nm nm

Δλ 18 18 18 nm

2ϕ 20 20 20 Grad

deg.

V

F

V

F

V

F

I

R

I

R

TC

η

opt

η

opt max.

λpeak

λdom

2.0

2.2

2.6

2.0

2.2

2.6

2.0

2.2

2.6

not designed for

V V V

reverse operation

0.14 0.14 0.12 nm/K

0.08 0.08 0.10 nm/K

60 48 50 lm/W

74 60 61 lm/W

2007-05-09 4

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

5)

Seite 15

Wellenlängengruppen (Dominantwellenlänge) Wavelength Groups (Dominant Wavelength)

5)

page 15

)

Gruppe Group

amber amber

gelb

yellow

Einheit Unit

min. max. max. max.

2 612 616 nm 3 616 620 583 586 nm 4 620 624 586 589 nm 5 589 592 nm 6 592 595 nm

Helligkeits-Gruppierungsschema Brightness Groups

1)

Seite 15

Helligkeitsgruppe Brightness Group

HX HY HZ JX JY JZ

Lichtstrom Luminous Flux

Φ

(mlm)

V

1)

28.000 … 33.000

33.000 … 39.000

39.000 … 45.000

45.000 … 52.000

52.000 … 61.000

61.000 … 71.000

page 15

Luminous Intensity

IV (mcd)

70.200 (typ.)

82.800 (typ.)

97.600 (typ.)

111.600 (typ.)

130.000 (typ.)

151.800 (typ.)

Lichtstärke

2) Seite 15

2) page 15

Anm.: Die Standardlieferform von Serientypen beinhaltet eine Familiengruppe. Diese besteht aus

wenigen Helligkeitsgruppen. Einzelne Helligkeitsgruppen sind nicht bestellbar.

Note: The standard shipping format for serial types includes a family group of only a few individual

brightness groups. Individual brightness groups cannot be ordered.

Gruppenbezeichnung auf Etikett Group Name on Label

Beispiel: HZ-3 Example: HZ-3

Helligkeitsgruppe Brightness Group

Wellenlänge Wavelength

HZ 3

Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppen für jede Selektion enthalten. Note: No packing unit / tape ever contains more than one group for each selection.

2007-05-09 5

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

2)

Seite 15

Relative spektrale Emission

2)

Relative Spectral Emission

page 15

V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve

Φ

= f (λ); TA = 25 °C; IF = 400 mA

rel

100

%

Φ

rel

80

60

40

20

OHL11701

V

λ

yellow amber

red

0

400

Abstrahlcharakteristik

2)

Radiation Characteristic

Φ

= f (ϕ); TA=25°C

rel

50˚

60˚

70˚

80˚

90˚

450 500 550 600 650 700

nm

λ

Seite 15

2)

page 15

0˚10˚20˚30˚40˚

ϕ

1.0

0.8

0.6

0.4

0.2

0

OHL03427

100˚

2007-05-09 6

0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚0.40.60.81.0

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

2)

Durchlassstrom Forward Current

I

= f (VF); TA = 25 °C

F

I

mA

F

10

3

5

Seite 15

2)

page 15

OHL02072

Relativer Lichtfluss Relative Luminous Flux

Φ

(400 mA) = f (IF); TA = 25 °C

V/ΦV

1

10

Φ

V

Φ

V (400 mA)

V

2)7)

Seite 15

2) 7)

page 15

OHL10788

2

10

5

1

10

1.5

1.7 1.9 2.1 2.3 2.5 2.7 2.9 3.3

Relative Spannung

(25 °C)

F

2)

Relative Voltage

ΔVF = VF - V

0.30 V

V

Δ

F

0.20

V

F

2)

Seite 15

page 15

= f (Tj); IF = 400 mA

OHL02984

0

10

5

-1

10

1

Relativer Lichtstrom

5

2)

Seite 15

Relative Luminous Flux

Φ

V/ΦV(25 °C)

Φ

V (25 ˚C)

= f (Tj); IF = 400 mA

2.5

V

2.0 yellow

1010

2)

page 15

mA210

I

OHL12880

3

F

0.15

0.10

0.05

0

-0.05

-0.10

-60

-40 -20 0 20 ˚C6040

2007-05-09 7

100

T

j

1.5

1.0

0.5

0

-60

amber red

-20 0 20 40 60

-40

T

˚C

100

j

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

Dominante Wellenlänge Dominant Wavelength LR, λ

= f (Tj); IF = 400 mA

dom

630

nm

λ

dom

628

626

624

622

620

618

-60

-40 -20 0 20 40 60 100

2)

Seite 15

page 15

OHL02680

˚C

T

j

Dominante Wellenlänge Dominant Wavelength LA, λ

= f (Tj); IF = 400 mA

dom

622

nm

λ

dom

620

618

616

614

612

610

-60

-40 -20 0 20 40 60 100

2)

Seite 15

page 15

OHL02679

˚C

T

j

2007-05-09 8

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

Maximal zulässiger Durchlassstrom Max. Permissible Forward Current

I

= f (TS)

F

450

mA

I

F

OHL03437

350

300

250

200

150

100

50

0

0˚C

20 40 60 80 100

T

S

Zulässige Impulsbelastbarkeit IF = f (tp) Permissible Pulse Handling Capability

Duty cycle

D = parameter, T

2.5 A

I

F

=

D

= 25 °C

A

t

P

t

P

T

OHL03442

I

T

2.0

=

D

0.005

0.01

1.5

0.02

0.033

0.05

0.1

1.0

0.2

0.5 1

Exemplarische median Lebensdauer für

2)

Seite 15

mittlere Helligkeitsgruppe Exemplary median Lifetime

2)

page 15

for median Brightness Group

Bedingungen

Conditions

mittlere Lebensdauer median

Einheit

Unit

Lifetime

IF = 200 mA TS = 25°C

IF = 350 mA TS = 85°C

>50.000 Betriebsstunden

operating hours

50.000 Betriebsstunden

operating hours

Zulässige Impulsbelastbarkeit IF = f (tp) Permissible Pulse Handling Capability

Duty cycle

F

D = parameter, T

2.5 A

I

F

=

D

= 55 °C

A

t

P

t

P

T

OHL03443

T

I

F

2.0

=

D

0.005

0.01

1.5

0.02

0.033

0.05

0.1

1.0

0.2

0.5 1

0.5

0

1010 10

2007-05-09 9

-2-3-4-5

1010

10

10 s 10

210-1

t

p

0.5

0

1010 10

-2-3-4-5

1010

10

10 s 10

t

210-1

p

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

8)

Seite 15

Maßzeichnung Package Outlines

8)

page 15

Kathodenkennung: Markierung Cathode mark: mark Gewicht / App r o x. weight: 0.35 g

8)

Gurtung / Polarität und Lage Method of Taping / Polarity and Orientation

Cathode/Collector Side

1.55 (0.061) 2 (0.079)

±0.05 (0.002)

Seite 15

4 (0.157)

16 (0.629)

8)

page 15

±0.1 (0.004)

Verpackungseinheit 100/Rolle, ø180 mm Packing unit 100/reel, ø180 mm

±0.1 (0.004)

1.75 (0.069)

11.5 (0.453)

±0.1 (0.004)

24 (0.945)

Anm.: Das Gehäuse ist für Ultraschallreinigung nicht geeignet Note: Package not suitalbe for ultr a s onic c leaning

0.35 (0.013)

±0.05 (0.002)

±0.1 (0.004)

12 (0.472)

4.2 (0.165)

4.5 (0.177)

±0.1 (0.004)

OHAY2551

2007-05-09 10

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

8)

Empfohlenes Lötpaddesign Recommended Solder Pad

8)

page 15

Seite 15

Selektivlöten selective soldering

0.5 (0.020)

2 solder points

2.3 (0.091)

0.5 (0.020)

ø4.0 (0.157)

Thermisch optimiertes PCB2 Lötstellen Thermal enhanced PCB

13.0 (0.512)

ø4.0 (0.157) Heatsink attach

13.0 (0.512)

Geeignete thermische Anbindung notwendig Appropriate thermal connecting necessary

2.3 (0.091)

10 (0.394)

Lötstopplack Solder resist

Freies Kupfer Bare Copper

Kupfer Copper

2.3 (0.091)

OHPY2988

Anm.: Das Gehäuse ist für Ultraschallreinigung nicht geeignet. Für weitere Informationen bezüglich

öten verwenden Sie bitte die Applikationsschrift "Mounting Guideline for Golden Dragon with

L Lens"

Note: Package not suitable for ultra sonic cleaning. Further Information about Soldering please refere

to Application Note "Mounting Guideline for Golden Dragon with Lens"

2007-05-09 11

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)

Gurtverpackung Tape and Reel

OSRAM Opto

Semiconductors

(6P) BATCH NO: Batch Number

Bar Code

Lot Number(1T) LOT NO: (9D) D/C: Date Code

Bar Code

(X) PROD NO: Product Code

D

0

P

0

P

2

Bin1: Bin Information Color 1

Lx xxxx

Product Name

RoHS Compliant

Product Quantity per Reel(Q)QTY:

Bar Code

Sample

W

1

±0.25

13.0

FE

A

N

W

Bin2: Bin3:

Temp ST

ML 2

260 C RT

Additional TEXT R077 DEMY PACKVAR: Packing Type

X - X - X(G) GROUP:

Forward Voltage Group

Wavelength Group

Brightness Group

OHA12043

P

1

Direction of unreeling

W

2

Label

Gurtvorlauf: Leader:

Gurtende: Trailer:

Direction of unreeling

400 mm 400 mm

160 mm 160 mm

OHAY0324

Tape dimensions in mm (inc h)

W P

0

24+/- 0.1 4 ± 0.1

(0.157 ± 0.004)

P

1

16 ± 0.1 (0.63 ± 0.004)

P

2

2 ± 0.1 (0.079 ± 0.004)

D

0

1.55 + 0.05 (0.061 + 0.002)

E F

1.75 ± 0.1 (0.069 ± 0.004)

11.5 ± 0.1 (0.453 ± 0.004)

Reel dimensions in mm (inc h)

A W N

min

W

1

W

2 max

180 (7) 24 (0.945) 60 (2.362) 24.4 + 2 (0.961 + 0.079) 30.4 (1.197)

2007-05-09 12

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

Trockenverpackung und Materialien Dry Packing Process and Materials

Moisture-sensitive label or print

L

E

V

l

E

e e b

e

L

a

s

.

l

,

)

e

k

H

d

n

o

la

R

c

b

(

r f I

a

y t

b

.

i

d

H

i

R m u

%

h

0

e

6

e

/ v i

g

d

t

C

a

e

˚

a

r

l

k

a

0

c

e

r

S

r

f

3

a

N

E

s

R

n

p

_

<

V

i

n

%

I

i

f

O

k

0

o

T

s

a

o

t

T

I

a

r

t

9

IO

e

.

s

S

u

s

C

n

d

)

r

<

p

n

o

e

N

o

U

(

e

T

o

u

s

t

o

d

c

E

D

S

g

N

U

a

O

E

b

C

A

R

I

s

U

i

M

T

h

C

E

T

S

<

I

S

t

O

a

O

t

M

T

s

a

h

P

h

t

v

t

i

n

O

u

s

o

q

e

m

c

e i r

e

v

4

o

d

e

2

,

o

d

:

c

,

g

w

r

d

a

o

s

l

a

e

b

f

e

b

n

e

d

r

e

m

e

i

l

p

t

e

a

o

s

r

s

e

a

e

o

,

s

.

i

s

h

k

b o l

H

p

n

,

r

g

n

-

i

F

a

n

g

r

R

a

l

i

n

e

o

b

C

b

h

i

f

t

i

p

%

i

k

l

f

r

s

.

i

I

t

a

0

a

f

o

p

w

l

h

v

t

e

1

b

t

e

,

a

m

d

_

<

r

m

,

h

e

c

e

w

i

r

e

t

d

i

S

t

o

d

E

f

o

a

n

e

l

u

y

.

f

r

n

u

D

i

A

I

q

d

1

d

e

o

u

.

r

e

E

o

s

e

y

i

r

q

t

2

J

b

i

M

/

o

e

s

b

d

t

)

r

i

C

e

2

a

S

s

c

P

r

m

i

I

)

o

u

v

b

g

e

H

a

n

c

i

D

e

)

2

n

t

k

.

a

o

)

e

a

r

3

b

d

b

e

e f

l

f I

m

e

a

i

r

.

t

e

v

4

s

d

e n

L

g

e a

a

e

L

r

B

e t

u

e

t

r

a

s

u

e i

t

D

r o

s

u

i

t

r

M

o

s

u

i

t M

o

s

i

M

o

M

r

H

i

d

,

c

o

t

g

n

s

i

u

o

e

r

C

2

n

H

j

a

d

o

i

c

˚

u

7

b

s

n

8

H

o

e

5

C

u

s

o

t

4

˚

e

s

4

H

e

c

a

±

c

2

0

m

d

e

y

6

i

o

4

r

t

C

b

r

h

˚

m

e

o

l

r

i

t

p

t

l

i

t

.

i

o

3

c

m

t

e

)

r

i

w

o

2

w

t

a

n

l

o

C

l

f

m

t

i

˚

r

e

.

F

o

a

t

l

t

l

a

o

e

c

a

r

i

r

F

l

o

t

d

l

o

u

e

n

:

a

F

o

f

d

l

b

4

i

e

w

e

l

r

a

F

,

d

l

o

i

5

c

l

e

g

a

n

l

o

v

e

s

n

5

r

i

e

i

e

b

t

l

p

h

v

6

L

e

n

e

t

e

l

w

e

v

u

e

a

L

k

e

r

e

o

d

v

a

%

u

e

L

l

t

r

m

e

b

0

a

s

u

e

L

i

r

1

t

e

r

e

r

o

s

e

u

s

f

i

>

t

o

r

f

M

,

o

s

u

s

3

i

k

i

t

3

M

o

s

n

i

d

0

a

M

o l b

D

M

f

r

T

i

(

a

S

r

s

e

a

J

k

s

Y

e

r

e

C

1

u

e

Y

o

>

1

W

H

e

4

8

m

e

6

i

t

1

m

:

e

r

i t

d

o

m

e

r

e

i

o

t

l

o

n

m i

r

F

o

e

t

l

o

p

r

F

o l

o

F

o l

1

l

F

2

e

a

l

2

e

l

v

3

e

l

v

e

v

L

e L

e

M

A

R

S

O

Desiccant

Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zus am m en mit einem Trockenmittel und

einer Feuchteindikatorkarte Bezüglich Trockenverpackung finden Sie weitere Hinweise im Internet und in unserem Short Form Catalog im Kapitel “Gurtung und V erpackung” unter dem Punkt “Trockenve rpackung”. Hier sind Normenbezüge, unter anderem ein Auszug der JED EC-Norm, enthalten.

Note: Moisture-senisitve pro duc t is packed in a dry bag containing desic c ant and a humidity card.

Regarding dry pack y ou will find further informat ion in the internet and in the Short Form Catalog i n chapter “Tape and Reel” under the topic “Dry Pack”. Here you will also find the no rm ative references like JEDEC.

Kartonverpackung und Materialien Transportation Packing and Materials

Barcode label

Do not eat. Avoid metal contact.

Discard if circles overrun.

bag opening.

Please check the HIC immidiately after

check dot

WET

Comparator

bake units

15%

examine units, if necessary If wet,

bake units

10%

examine units, if necessary If wet,

change desiccant

5%

parts still adequately dry. If wet,

MIL-I-8835 Humidity Indicator

OSRAM

Humidity indicator

Barcode label

OHA00539

V

E

L

e v i t a

r

l

a

e

r

S

r

f

a

E

s

R

n

p i

V

n

%

I

i

O

k

0

o

T

a

t

T

a

I

9

t

e

S

C

d

n

<

p

e

N

o

U

(

t

o

d

c

i

E

c

D

t

g

n

i

e

S

n

g

N

j

a

d

i

a

b

s

n

O

E

C

u

b

s

o

˚

C

R

s

e

I

c

s

c

U

i

0

e

y

M

o

4

T

h

r

CAUTION

b

r

E

o

T

l

S

p

<

t

l

I

S

.

i

c

t

)

O

2

w

a

n

a

O

C

f

t

˚

e

M

l

s

T

t

a

h

a

P

h

l

t

d

v

t

i

e

n

O

:

a

u

f

s

b

o

i

e

w

q

e

r

a

,

l

o

m

c

e

l

i

g

n

o

e

r

e

v

4

n

r

e

i

b

o

d

e

2

t

p

h

,

o

d

:

n

e

w

e

c

,

g

u

w

e

k

r

d

a

o

s

l

a

%

a

e

b

f

l

m

b

e

0

b

n

e

a

d

r

1

e

m

e

i

r

o

l

p

t

e

s

f

>

e

o

a

o

s

f

,

r

s

3

e

a

k

i

e

o

,

s

.

i

3

s

h

n

b

k

o

d

l

0

H

p

a

,

n

r

g

n

l

-

i

F

g

n

a

r

a

R

b

i

l

D

n

e

o

b

f C i

h

b

f

T

i

t

i

p

%

k

i

l

(

f

r

s

.

a

S

i

I

t

a

0

a

f

-

o

p

e

w

l

h

t

v

e

1

b

J

t

e

Y

a

,

m

d

e

_

<

r

m

,

h

e

c

e

C

e

i

w

1

r

Y

e

t

d

i

S

t

d

o

E

f

o

a

n

e

l

u

>

y

.

1

f

r

n

D

u

i

A

I

q

d

1

d

e

4

o

u

.

r

E

e

s

o

e

y

i

r

q

r

t

J

2

m

b

e

i

M

/

i

e

o

t

s

b

d

1

t

)

r

:

m

i

C

e

2

r

i

a

S

t

d

s

P

c

o

r

m

i

m

i

e

I

)

e

r

i

o

u

t

v

l

b

n

o

g

m

e

i

r

H

F

a

e

o

n

t

c

l

i

o

D

e

)

2

p

n

r

t

k

F

o

.

a

o

l

)

e

o

a

r

3

b

F

o

d

b

e

l

1 e f

l

f

l

F

I

m

2

e

a

i

e

a

r

.

t

l

e

v

2

4

e

s

d

e

l

v

3

n

L

g

e

l

a

v a

e

L

e

r

e

B

e

v

t

u

e

L

t

r

e

a

s

u

e

L

i

t

D

r

o

s

e

u

i

t

r

M

o

s

u

i

t

M

o

s

i

M

o

M

Barcode label

L u M

8

o

t

9

s

9

p

r

/C

1

o

D

O

t

)

2

c

D

0

9

u

M

0

(

d

1

A

n

2

o

:

R

4

c

O

3

i

S

N

2

m

O

1

H

e

C

H

S

T A

G

B

3

)

2

P

1

6

:

(

O N

T

1

O L

0

)

0

T

1

11

(

: O N

D

O R P

) X (

Packing Sealing label

2007-05-09 13

L E

l

e e b e a

s

.

l

)

, e

k

H

d

n

o

a

l

R

c

(

b

r f I a

y t

b

i

.

d

H

i

R m u

%

h

0 6

e

/

g

d

C a

e

˚ k c

0

3

_

<

f o

s

r

n

o

,

C ˚

e

5

t

a

±

d

C

˚

h t i

3

w l

.

a

e

c i

r

t

u

n

d

4

e

l d i

5

c

e

l

v s i

e

l

v

L

e

t

e

v

e

a

L

r

e

d

v

u

e

L

t

r

e

s

u

e

L

i

t

r

o

s

e

u

i

t

r M

o

s

u

i

t

M

o

s i

M

o

M r r

s

a

k

s

r

e

u

e

o W H 8 6

o t

p

rs

O

cto

M

du

A

n

210021998

R

ico

S O

em

S

(6P) BATCH NO:

(1T) LOT NO:

0 2

0

1

2

-

P

1

-

:

1

Q

T

:

in

2

S

B

:

p

in

R

3

B

m n i

6

e

R

C

B

T

7

0

C

2

R

6

D

2

L

0

C

4

T

M

E

2

0

L

Y

6

2

P

S

a

2

O

o i

3

it

T

d

ti

d

l

A

7 0 R

4

4 1 0

:

0 0 0

2

:

Y T Q ) Q

(

245

Muster

.

) e d

o c

m

i t r

i

t

o

r

o l

o

r

F

o

l

o

F

o l F

o

l F

a 5

6 l e

1234

H

G 123

(X) PROD NO:

T

E

T

D X E T

l

8

a

1

n

R

: R

7

A V K

C A P

O

R

G ) G

(

s r u

s r

o

u

s r

H

o

s

u

r

2

H

o

u

7

8

H

o

4

e

4

H

2

e

6

m

e

m

e i t

m i t r o

Bin1: P-1-20

Bin2: Q-1-20 Bin3:

76

6

D

T

ML

E

Y

2

PL S L lti TO

u M

0144

(9D) D/C:

00

20

(Q)QTY:

245

1

Muster

0

11

Y M

1

Q

+ 1

-

P

: P U

Barcode label

Temp ST 220 C R

DEMY 240 C R 260 C RT

8

2a

R1

-1

3

Additional TEXT

-1+Q

R077

P

PACKVAR:

(G) GROUP:

OSRAM

OHA02044

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

Revision History: 2007-05-09

Previous Version: -

Page Subjects (changes since last revision) Date of change

Attention please!

The information describes the type of component and shall not be c onsidered as assured characteristics. Terms of delivery and rights to change design reserved. Due to technical requirements components may contain dangerous substances. For information on the types in question please contact our Sales Organization. If printed or downloaded, please find the latest version in the Internet.

Packing

Please use the recycling operators k nown to you . We can als o help you – get in touch wit h your near est sales offic e. By agreement we will take p acking material back, if it is sorted. You m ust bear the costs of transport. For packing material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice you for any costs incurred.

Components used in life-support devices or systems must be expressly authorized for such purpose! Critical components

9)

page 15

may only be used in life-support devices or systems

10)

page 15

with the express wr itten approv al of

OSRAM OS.

2007-05-09 14

Vorläufige Daten / Preliminary Data LR W51M, LA W51M, LY W51M

Fußnoten:

1)

Helligkeitswerte werden mit einer Stromeinprägedauer von 25 Genauigkeit von ±

2)

Wegen der besonderen Prozessbedingun gen bei der

11% ermitt elt.

ms und einer

Herstellung von LED können typische technische oder abgeleitete Parameter nur aufgrund statistischer Werte wiedergegeben werden. Diese stimmen nicht notwendigerweise mit den Werten jedes einzelnen Produktes überein, dessen Werte sich von typischen oder abgeleiteten Werten unterscheiden können. Falls erforderlich, z.B. aufgrund technischer V erbesserungen, werden diese typischen Werte ohne weitere Ankündigung geändert.

3)

-

4)

Für weitere Informationen siehe Appli ka ti o n ssch r i ft i m Internet (

5)

Wellenlängen werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±1

6)

Spannungswerte werden mit einer Stromeinprägedauer vo n 1 von ±0,05

7)

Im gestrichelten Bereich der Kennlinien muss mit

www.osram-os.com).

nm ermittelt.

ms und einer Genauigk eit

V ermittelt.

erhöhten Helligkeitsunterschieden zwischen Leuchtdioden innerhalb einer Verpackungseinheit gerechnet werden. Dimmverhältnis im Gleichstrom-Betrieb max. 4:1.

8)

Maße werden wie folgt angegeben: mm (inch)

9)

Ein kritisches Bauteil ist ein Bauteil, das in lebenserhaltenden Apparaten oder Systemen eingesetzt wird und de ssen Defek t voraussich tlich zu einer Fehlfunktion dieses lebenserhaltenden Apparates oder Systems führen wird oder die Sicherheit oder Effektivität dieses Apparates oder Systems beeinträchtigt.

10)

Lebenserhaltende App arate oder Systeme sind für (a) die Implantierung in den menschlichen Körper oder (b) für die Lebenserhaltung bestimmt. Falls sie versagen, kann davon ausgegangen werden, dass die Gesundheit und das Leben des Patie nten in Gefahr ist.

Remarks:

1.)

Brightness groups are tested at a current pulse duration of 25

2)

Due to the special conditions of the manufacturing

ms and a tolera nce of ± 11%.

processes of LED, the typical or calculated data of technical parameters can only reflect statistical figures. These do not necessarily correspond to the actual parameters of each single product, which could differ from the typical or c alculated dat a of the typica l characeristic line. If requested, e.g. because of technical improvements, these typ. data will be changed without any further notice.

3)

-

4)

For further information please find the application note on our web site (

5)

Wavelengths are tested at a current pu lse duration of 25 ms and a toler a nce of ±1

6)

Forward voltages are tested at a current pulse duration of 1

7)

In the range where the line of the graph is broken, you

www.osram-os.com).

nm.

ms and a tolerance of ±0.05 V.

must expect higher brightness differences between single LEDs within one pack ing unit. Dimming range for direct current mode max. 4:1

8)

Dimensions are specified as follo w s: m m (inch)

9)

A critical component is a component used in a life-support device or system whose failure can reasonably be expected to cause the failure of that life-support device or system , or to affect its safet y or the effectiveness of that device or system.

10)

Life support devices or system s are intended (a) to be implanted in the human body, or (b) to support and/or maintain and sustain human lif e. If they fail, it is reasonable to assume that the health and the life of the user may be endangered.

Published by OSRAM Opto Semiconductors GmbH Wernerwerkstrasse 2, D-93049 Regensburg

www.osram-os.com

2007-05-09 15

Datasheet LR W51M, LA W51M, LY W51M Datasheet (OSRAM) [de, en]

Besondere Merkmale

Features

Bestellinformation Ordering Indormation

Helligkeits-Gruppierungsschema Brightness Groups

Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)

Gurtverpackung Tape and Reel

Trockenverpackung und Materialien Dry Packing Process and Materials

Kartonverpackung und Materialien Transportation Packing and Materials

Fußnoten:

Remarks:
