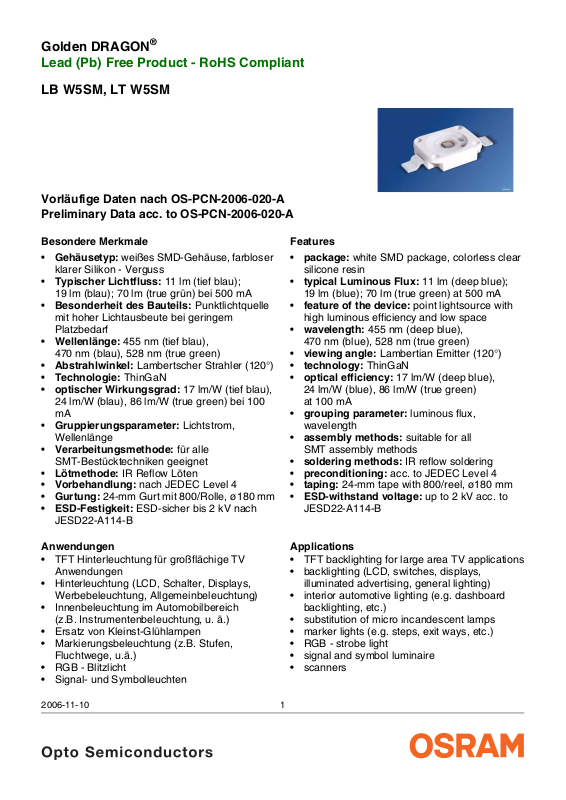

Page 1
Golden DRAGON®
Lead (Pb) Free Product - RoHS Compliant
LB W5SM, LT W5SM
Vorläufige Daten nach OS-PCN-2006-020-A
Preliminary Data acc. to OS-PCN-2006-020-A
Besondere Merkmale
• Gehäusetyp: weißes SMD-Gehäuse, farbloser
klarer Silikon - Verguss
• Typischer Lichtfluss: 11 lm (tief blau);
19 lm (blau); 70 lm (true grün) bei 500 mA
• Besonderheit des Bauteils: Punktlichtquelle
mit hoher Lichtausbeute bei geringem
Platzbedarf
• Wellenlänge: 455 nm (tief blau),
470
nm (blau), 528 nm (true green)
• Abstrahlwinkel: Lambertscher Strahler (120°)
• Technologie: ThinGaN
• optischer Wirkungsgrad: 17 lm/W (tief blau),
24
lm/W (blau), 86 lm/W (true green) bei 100
mA
• Gruppierungsparameter: Lichtstrom,
Wellenlänge
• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet
• Lötmethode: IR Reflow Löten
• Vorbehandlung: nach JEDEC Level 4
• Gurtung: 24-mm Gurt mit 800/Rolle, ø180 mm
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-B
Features
• package: white SMD package, colorless clear
silicone resin
• typical Luminous Flux: 11 lm (deep blue);
19 lm (blue); 70 lm (true green) at 500 mA
• feature of the device: point lightsource with
high luminous efficiency and low space
• wavelength: 455 nm (deep blue),
470
nm (blue), 528 nm (true green)
• viewing angle: Lambertian Emitter (120°)
• technology: ThinGaN
• optical efficiency: 17 lm/W (deep blue),
24
lm/W (blue), 86 lm/W (true green)
at 100 mA
• grouping parameter: luminous flux,
wavelength
• assembly methods: suitable for all
SMT
assembly methods
• soldering methods: IR reflow soldering
• preconditioning: acc. to JEDEC Level 4
• taping: 24-mm tape with 800/reel, ø180 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-B
Anwendungen
• TFT Hinterleuchtung für großflächige TV
Anwendungen
• Hinterleuchtung (LCD, Schalter, Displays,
Werbebeleuchtung, Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B.
Instrumentenbeleuchtung, u. ä.)
• Ersatz von Kleinst-Glühlampen
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
• RGB - Blitzlicht
• Signal- und Symbolleuchten
2006-11-10 1
Applications
• TFT backlighting for large area TV applications
• backlighting (LCD, switches, displays,
illuminated advertising, general lighting)
• interior automotive lighting (e.g. dashboard
backlighting, etc.)
• substitution of micro incandescent lamps
• marker lights (e.g. steps, exit ways, etc.)
• RGB - strobe light
• signal and symbol luminaire
• scanners
Page 2
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Bestellinformation Ordering Information
Typ
Type
LB W5SM-EYGX-35
LB W5SM-CZFY-UW
Emissionsfarbe
Color of
Emission
blue
deep blue
1)
Lichtstrom
Seite 18
Luminous
1)
page 18
Flux
I
= 350 mA
F
Φ
(mlm)
V
8.200 ... 21.000
3.900 ... 15.000
Lichtstärke
Luminous
Intensity
I
= 350 mA
F
I
(mcd)
V
4.900 (typ.)
3.200 (typ.)
2)
page 18
2)
Seite 18
Bestellnummer
Ordering Code
Q65110A4396
Q65110A4397
LT W5SM-HYJZ-25 true green 33.000 ... 71.000 17.500 (typ.) Q65110A5876
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
geliefert. Z.B.:
FY, FZ oder GX enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
LB W5SM
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird
nur eine Wellenlängengruppe geliefert. Z.B.:
Wellenlängengruppen -2, -3, -4, oder -5 enthalten ist (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.
Seite 5 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt
-EYGX-25 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen EY, EZ, FX,
LB W5SM
-EYGX-25 bedeutet, dass auf dem Gurt nur eine der
Seite 5 für nähere Information).
Note: The above Type Numbers represent the order groups which include only a few brightness groups (see page 5
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g.
one reel.
In order to ensure availability, single brightness groups will not be orderable.
LB W5SM
-EYGX-25 means that only one group EY, EZ, FX, FY, FZ or GX will be shippable for any
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups
will be shipped on any one reel. E.g.
will be shippable. In order to ensure availability, single wavelength groups will not be orderable (see
explanation).
LB W5SM
-EYGX-25 means that only 1 wavelength group -2,-3, -4, or -5
page 5 for
Vergleichstabelle Correlation Table
Typ
Type
LB W5SM-EYGX-35
LB W5SM-CZFY-UW
Lichtstrom
Luminous
1)
page 18
Flux
IF = 350 mA
ΦV (mlm)
8.200 ... 21.000
3.900 ... 15.000
Typischer Lichtstrom
Typical Luminous
2)
page 18
Flux
IF = 500 mA
ΦV (mlm)
18.700
10.900
2)
Seite 18
1)
Seite 18
LT W5SM-HYJZ-25 33.000 ... 71.000 69.100
2006-11-10 2
Page 3
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Grenzwerte Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Sperrschichttemperatur
Junction temperature
Durchlassstrom (min.)
Forward current (max.)
(TA=25°C)
Stoßstrom
Surge current
t ≤ 10 µs, D = 0.005, T
Sperrspannung
Reverse voltage
=25°C
A
(TA=25°C)
Symbol
Symbol
T
op
T
stg
T
j
T
j
I
F
I
F
I
FM
V
R
Werte
Values
– 40 … + 110 °C
– 40 … + 110 °C
>150 for short term
applications
125 °C
100
500
2000 mA
not designed for
reverse operation
Einheit
Unit
°C
mA
mA
V
Leistungsaufnahme
Power consumption
(TA=25°C)
Wärmewiderstand
Thermal resistance
4)
4)
Sperrschicht/Lötpad
Junction/solder point
Seite 18
page 18
P
tot
R
th JS
2.00 W
15
K/W
2006-11-10 3
Page 4
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Kennwerte
Characteristics
(TA = 25 °C)
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes (typ.)
Wavelength at peak emission
I
= 350 mA
F
5)
Dominantwellenlänge
Dominant wavelength
I
= 350 mA (max.)
F
Spektrale Bandbreite bei 50 % Φ
Spectral bandwidth at 50 % Φ
I
= 350 mA
F
Seite 18
5)
page 18
rel max
rel max
(min.)
(typ.)
(typ.)
Abstrahlwinkel bei 50 % ΦV (Vollwinkel) (typ.)
Viewing angle at 50 % Φ
Durchlassspannung
6)
Forward voltage
I
= 350 mA (max.)
F
page 18
V
6)
Seite 18
(typ.)
(min.)
Sperrstrom
Reverse current
Symbol
Symbol
Werte
Values
Einheit
Unit
LB-35 LB-UW LT
λ
λ
peak
dom
465 449 520 nm
464
470*
476
449
455*
461
513
528*
537
nm
∆λ 25 25 33 nm
2ϕ 120 120 120 Grad
deg.
V
F
V
F
V
F
I
R
2.7
3.2
3.8
2.7
3.2
3.8
not designed for
reverse operation
2.7
3.2
3.8
V
V
V
µA
Temperaturkoeffizient von λ
Temperature coefficient of λ
I
= 350 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von λ
Temperature coefficient of λ
I
= 350 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von V
Temperature coefficient of V
I
= 350 mA; –10°C ≤ T ≤ 100°C
F
peak
peak
dom
dom
F
F
(typ.)
(typ.)
(typ.)
Optischer Wirkungsgrad (typ.)
Optical efficiency
I
= 350 mA
F
max. Optischer Wirkungsgrad mit Linse
max. Optical efficiency with Lens (typ.)
I
= 100 mA
F
* Einzelgruppen siehe Seite 5
Individual groups on page 5
TC
TC
TC
η
opt
η
opt max.
λpeak
λdom
V
0.05 0.05 0.05 nm/K
0.02 0.05 0.01 nm/K
– 4.0 – 4.0 – 4.0 mV/K
13 8 46 lm/W
24
17
86
lm/W
2006-11-10 4
Page 5
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
5)
Seite 18
Wellenlängengruppen (Dominantwellenlänge)
Wavelength Groups (Dominant Wavelength)
5)
page 18
Gruppe
Group
min. max. min. max.
blue true green Einheit
U 449 453 nm
V 453 457 nm
W 457 461
2 513 519 nm
3 464 468 519 525 nm
4 468 472 525 531 nm
5 472 476 531 537 nm
Helligkeits-Gruppierungsschema Brightness Groups
1)
Seite 18
Helligkeitsgruppe
Brightness Group
CZ
DX
DY
DZ
EX
EY
EZ
FX
FY
FZ
GX
GY
GZ
HX
HY
HZ
JX
JY
JZ
Lichtstrom
Luminous Flux
ΦV (mlm)
3900 … 4500
4500 … 5200
5200 … 6100
6100 … 7100
7100 … 8200
8200 … 9700
9700 … 11200
11200 … 13000
13000 … 15000
15000 … 18000
18000 … 21000
21000 … 24000
24000 … 28000
28000 … 33000
33000 … 39000
39000 … 45000
45000 … 52000
52000 … 61000
61000 … 71000
1)
page 18
Lichtstärke
Luminous Intensity
IV (mcd)
1400 (typ.)
1600 (typ.)
1900 (typ.)
2200 (typ.)
2500 (typ.)
2900 (typ.)
3400 (typ.)
4000 (typ.)
4500 (typ.)
5500 (typ.)
6500 (typ.)
7500 (typ.)
8600 (typ.)
10200 (typ.)
12000 (typ.)
14000 (typ.)
16200 (typ.)
18300 (typ.)
22000 (typ.)
2)
Seite 18
2)
page 18
Unit
Anm.: Die Standardlieferform von Serientypen beinhaltet eine Familiengruppe. Diese besteht aus 5, 6 bzw. 9
Helligkeitsgruppen.
Einzelne Helligkeitsgruppen sind nicht bestellbar.
Note: The standard shipping format for serial types includes a family group of 5, 6 or 9 individual brightness groups.
Individual brightness groups cannot be ordered.
2006-11-10 5
Page 6
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: EZ-4
Example: EZ-4
Helligkeitsgruppe
Brightness Group
Wellenlänge
Wavelength
EZ 4
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
2006-11-10 6
Page 7
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
2)
Seite 18
Relative spektrale Emission
Relative Spectral Emission
2)
page 18
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
Φ
= f (λ); TA = 25 °C; IF = 350 mA
rel
100
OHL02646
%
Φ
rel
80
60
40
20
0
400
Abstrahlcharakteristik2)
Radiation Characteristic
Φ
= f (ϕ); TA = 25 °C
rel
Seite 18
2)
page 18
deep blue
blue
V
λ
true green
550450 500 600
0˚10˚20˚40˚ 30˚
ϕ
1.0
650 nmλ700
OHL01660
50˚
0.8
0.6
60˚
0.4
70˚
0.2
80˚
90˚
0
100˚
1.0 0.8 0.6 0.4
0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚
2006-11-10 7
Page 8
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
2)
Seite 18
Durchlassstrom
Forward Current
I
= f (VF); TA = 25 °C
F
3
10
2)
page 18
mA
I
F
5
2
10
5
1
10
2.0
3.02.5
Relative Vorwärtsspannung
Relative Forward Voltage
∆VF = VF - V
0.4
V
= f (Tj); IF = 350 mA
(25 °C)
F
2)
VF∆
3.5
2)
Seite 18
page 18
OHL02520
V
OHL02671
2) 7)
Seite 18
Relative Lichtstärke
Relative Luminous Intensity
Φ
V/ΦV(350 mA)
Φ
Φ
V (350 mA)
= f (IF); TA = 25 °C
1
10
V
0
10
2) 7)
page 18
OHL02559
5
blue
true green
-1
10
4.54.0 V
F
Relative Lichtstrom
10
1
2)
Seite 18
5
Relative Luminous Flux
Φ
V/ΦV(25 °C)
Φ
= f (Tj); IF = 350 mA
1.4
Φ
V
V (25 ˚C)
2
10
2)
page 18
blue
true green
mA
I
F
OHL12584
10
3
0.2
0.1
0
-0.1
-0.2
-0.3
2006-11-10 8
-20 0 20 40
-40
˚C60 100-60
T
j
1.0
0.8
0.6
0.4
0.2
-600-40 -20 0 20
˚C6040
100
T
j
Page 9
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Dominante Wellenlänge
Dominant Wavelength
deep blue, λ
462.5
nm
λ
dom
460
457.5
455
452.5
450
= f (IF); TA = 25 °C
dom
0
200 400 600 800 1000
2)
Dominante Wellenlänge
Dominant Wavelength
true green, λ
550
nm
λ
dom
545
= f (IF); TA = 25 °C
dom
2)
2)
Seite 18
page 18
2)
Seite 18
page 18
OHL02674
mA
I
F
OHL02557
Dominante Wellenlänge
Dominant Wavelength
blue, λ
λ
= f (IF); TA = 25 °C
dom
477.5
nm
dom
475
472.5
470
467.5
465
0
200 400 600 800 1000
2)
2)
Seite 18
page 18
OHL02558
mA
I
F
540
535
530
525
520
515
0
200 400 600 800 1000
2006-11-10 9
I
mA
F
Page 10
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Dominante Wellenlänge
Dominant Wavelength
deep blue, λ
457
nm
λ
dom
456
455.5
455
454.5
454
453.5
453
= f (Tj); IF = 350 mA
dom
-60
-40 -20 0 20 40 60 100
2)
Dominante Wellenlänge
Dominant Wavelength
true green, λ
2.0
nm
∆λ
dom
1.5
= f (Tj); IF = 350 mA
dom
2)
2)
Seite 18
page 18
2)
Seite 18
page 18
OHL02581
˚C
T
j
OHL02582
Dominante Wellenlänge
Dominant Wavelength
blue, λ
∆λ
= f (Tj); IF = 350 mA
dom
2.0
nm
dom
1.0
0.5
0
-0.5
-1.0
-1.5
-2.0
-60
-40 -20 0 20 ˚C6040
2)
2)
Seite 18
page 18
blue
OHL02673
100
T
j
1.0
0.5
true green
0
-0.5
-1.0
-60
-40 -20 0 20 ˚C6040
100
T
j
2006-11-10 10
Page 11
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (TS)
F
600
mA
I
F
OHL02702
500
400
300
200
100
0
0
80604020 120˚C
T
S
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle
D = parameter, T
2.5
A
I
F
=
D
T
= 25 °C
S
t
P
t
P
T
OHL02700
I
2.0
D
=
0.005
0.01
1.5
0.02
0.033
0.05
0.1
1.0
0.2
0.5
1
Exemplarische durchschnittliche Lebens-
2)
Seite 18
dauerfür mittlere Helligkeitsgruppe
2)
Exemplary median Lifetime
page 18
for median Brightness Group
Bedingungen
Conditions
mittlere
Lebensdauer
median
Einheit
Unit
Lifetime
IF = 250 mA
TS = 25°C
IF = 350 mA
TS = 85°C
IF = 500 mA
TS = 125°C
TJ = 150°C
IF = 500 mA
TS = 150°C
TJ = 175°C
50.000 Betriebsstunden
operating hours
10.000 (blue)
20.000 (green)
Betriebsstunden
operating hours
7.000* Betriebsstunden
operating hours
500* Betriebsstunden
operating hours
*The emitter die exhibits excellent performance but slight package discoloration occurs at highest temperatures. The median lifetime depends on the application
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle
F
D = parameter, T
2.5
A
I
F
=
D
= 85 °C
S
t
P
t
P
T
OHL02701
T
I
F
2.0
D
=
0.005
0.01
1.5
0.02
0.033
0.05
0.1
1.0
0.2
0.5
1
0.5
0
1010 10
2006-11-10 11
-2-3-4-5
1010
10
10 s 10
t
210-1
p
0.5
0
1010 10
-2-3-4-5
1010
10
10 s 10
t
210-1
p
Page 12
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
8)
Seite 18
Maßzeichnung
Package Outlines
8)
page 18
0...0.1 (0.004)
6.2 (0.244)
5.8 (0.228)
4.25 (0.167)
A
Heat sink
4.15 (0.163)
ø0.81 (0.031)
ø0.73 (0.028)
5.35 (0.210)
5.25 (0.206)
Protection
Diode
(R0.85 (0.033))
1.9 (0.075)
C
1.7 (0.067)
Cathode
11.2 (0.441)
Kathodenkennung: Markierung
Cathode mark: mark
Gewicht / Approx. weight: 0.2 g
(ø4.2 (0.165))
1.2 (0.047)
10.8 (0.425)
0.8 (0.031)
1.1 (0.043)
0.9 (0.035)
2.0 (0.079)
1.6 (0.063)
0.29 (0.011)
0.24 (0.009)
0.65 (0.026)
0.45 (0.018)
7.2 (0.283)
GPLY6147
6.8 (0.268)
8)
Gurtung / Polarität und Lage
Method of Taping / Polarity and Orientation
Seite 18
8)
page 18
Cathode/Collector Side
4 (0.157)
1.55 (0.061)
2 (0.079)
1.75 (0.069)
6.35 (0.250)
8 (0.315)
2006-11-10 12
Verpackungseinheit 800/Rolle, ø180 mm
Packing unit 800/reel, ø180 mm
0.3 (0.012)
0.3 (0.012)
11.5 (0.453)
12.4 (0.488)
24 (0.945)
1.9 (0.075)
7.35 (0.289)
OHAY0508
Page 13
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
8)
8)
page 18
Seite 18
IR Reflow Löten
IR Reflow Soldering
Empfohlenes Lötpaddesign
Recommended Solder Pad
Achtung:
Anode und
Heatsink sind
elektrisch
verbunden
3 solder points
Thermisch optimiertes PCB3 Lötstellen
Thermal enhanced PCB
Attention:
Anode and
Heatsink are
electrically
connected
Footprint
Empfohlene
Padgeometrie
Recommended
Solder Pad
Design
11.6 (0.457)
1.6 (0.063)
2.3 (0.091)
ø4.0 (0.157)
Heatsink attach
12.0 (0.472)
11.6 (0.457)
2.3 (0.091)
0.3 (0.012)
ø4.0 (0.157)
ø2.5 (0.098)
Lötstopplack
Solder resist
Lötpasten Schablone
Solder paste stencil
Bare Copper
Freies Kupfer
2006-11-10 13
Kupfer
Copper
10 (0.394)
1.6 (0.063)
OHPY2844
Page 14
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Lötbedingungen Vorbehandlung nach JEDEC Level 4 Soldering Conditions Preconditioning acc. to JEDEC Level 4 IR-Reflow Lötprofil für bleifreies Löten (nach J-STD-020B) IR Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)
300
˚C
250
T
255 ˚C
240 ˚C
Maximum Solder Profile
Recommended Solder Profile
Minimum Solder Profile
217 ˚C
200
10 s min
OHLA0687
260 ˚C
245 ˚C
235 ˚C
+0 ˚C
-5 ˚C
±5 ˚C
+5 ˚C
-0 ˚C
30 s max
150
120 s max
100 s max
Ramp Down
6 K/s (max)
100
Ramp Up
50
3 K/s (max)
25 ˚C
0
0
50 100 150 200 250 300
s
t
Anm.: Das Gehäuse ist für Ultraschallreinigung nicht geeignet
Note: Package not suitalbe for ultra sonic cleaning
2006-11-10 14
Page 15
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)
Gurtverpackung Tape and Reel
OSRAM Opto
Semiconductors
(6P) BATCH NO: Batch Number
Bar Code
(X) PROD NO: Product Code
D
0
P
P
2
Lot Number(1T) LOT NO: (9D) D/C: Date Code
Bar Code
Product Quantity per Reel(Q)QTY:
Bar Code
Sample
W
0
FE
A
N
W
Bin1: Bin Information Color 1
Lx xxxx
Product Name
RoHS Compliant
1
±0.25
13.0
Bin2:
Bin3:
Temp ST
ML
2
260 C RT
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
X - X - X(G) GROUP:
Forward Voltage Group
Wavelength Group
Brightness Group
OHA12043
P
1
Direction of unreeling
W
2
Label
Gurtvorlauf:
Leader:
Gurtende:
Trailer:
Direction of unreeling
400 mm
400 mm
160 mm
160 mm
OHAY0324
Tape dimensions in mm (inch)
W P
+ 0.3
24
– 0.1
0
4 ± 0.1
(0.157 ± 0.004)
P
1
8 ± 0.1
(0.315 ± 0.004)
P
2
2 ± 0.1
(0.079 ± 0.004)
D
0
1.5 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
11.5 ± 0.1
(0.453 ± 0.004)
Reel dimensions in mm (inch)
A W N
min
W
1
W
2 max
180 (7) 24 (0.945) 60 (2.362) 24.4 + 2 (0.961 + 0.079) 30.4 (1.197)
2006-11-10 15
Page 16
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Trockenverpackung und Materialien Dry Packing Process and Materials
Moisture-sensitive label or print
L
E
V
l
E
e
e
b
e
L
a
s
.
l
,
)
e
k
H
d
n
o
la
R
c
b
(
r
f
I
a
y
t
b
.
i
d
H
i
R
m
u
%
h
0
e
6
e
/
v
i
g
d
t
C
a
e
˚
a
r
l
k
a
0
c
e
r
S
r
f
3
a
N
E
s
R
n
p
_
<
V
i
n
%
I
i
f
O
k
0
o
T
s
a
o
t
T
I
a
r
t
9
IO
e
.
s
S
u
s
C
n
d
)
r
r
<
p
n
o
e
N
o
U
(
e
T
o
u
s
t
o
d
c
E
D
S
g
N
U
a
O
E
b
C
A
R
I
s
U
i
M
T
h
C
E
T
S
<
I
S
t
O
a
O
M
T
s
a
h
P
h
t
v
t
i
n
O
u
s
o
q
e
m
c
e
i
r
e
v
4
o
d
e
2
,
o
d
:
c
,
g
w
r
d
a
o
s
l
a
e
b
f
e
b
n
e
d
r
e
m
e
e
i
l
p
t
e
e
a
o
s
r
s
e
a
e
o
,
s
.
i
s
h
k
b
o
l
H
p
n
,
g
n
-
i
F
a
n
g
r
R
a
a
l
i
n
e
o
b
C
b
h
i
f
t
i
p
%
i
k
l
f
r
s
.
.
i
I
t
a
0
a
f
o
p
w
l
h
v
t
e
1
b
t
e
,
a
m
d
_
<
r
m
,
h
e
c
e
e
w
i
r
e
t
t
t
t
d
i
S
t
o
d
E
f
o
a
n
e
l
u
y
.
f
r
n
n
u
D
i
A
I
q
d
1
d
e
o
u
.
r
e
E
o
s
e
y
i
r
r
q
t
2
J
b
i
M
/
o
e
s
b
d
t
)
r
i
C
e
2
a
S
s
c
P
r
m
i
i
I
)
o
u
v
b
g
e
e
H
a
n
c
i
D
e
)
2
n
t
k
.
a
o
)
e
a
a
r
3
b
d
b
e
e
f
l
f
I
m
e
a
i
r
.
t
e
v
4
s
d
e
n
L
g
a
a
e
L
r
B
e
t
u
e
t
r
a
s
u
e
i
t
D
r
o
s
u
i
t
M
o
s
u
i
t
M
o
s
i
M
o
M
r
H
i
d
,
c
o
t
g
n
s
i
u
o
e
r
C
2
n
H
j
a
d
o
i
c
˚
u
7
b
s
n
8
H
o
e
5
C
u
s
o
t
4
˚
e
s
4
H
e
c
a
±
c
2
0
m
d
e
e
y
6
i
o
4
r
t
C
b
r
h
˚
m
e
o
l
r
i
t
p
t
l
i
t
.
i
o
3
c
m
t
e
)
r
i
w
o
2
w
t
a
n
l
o
C
l
f
m
t
t
i
˚
r
e
.
F
o
a
t
l
t
l
a
o
e
c
a
a
r
i
r
F
l
o
t
d
l
o
u
e
n
:
a
F
o
f
d
l
b
4
i
e
e
w
e
l
r
a
F
,
d
l
o
i
5
c
l
e
g
a
n
l
o
v
e
s
n
5
r
i
e
e
i
e
b
t
l
p
h
v
6
L
e
n
e
e
t
e
l
w
e
v
u
e
e
a
L
k
e
r
e
o
d
v
a
%
u
e
L
l
t
r
m
e
b
0
a
s
u
e
L
i
r
1
t
e
r
e
r
o
o
s
e
u
s
f
i
>
t
o
r
f
M
,
o
s
u
s
3
i
k
i
t
3
M
o
s
n
i
d
0
a
r
M
o
l
b
D
M
f
r
T
i
(
a
S
r
s
e
a
J
k
s
Y
e
r
e
C
1
u
e
Y
o
>
1
W
H
e
4
8
m
e
6
i
t
1
m
:
e
r
i
t
d
o
m
e
r
e
i
o
t
l
o
n
m
i
r
F
o
e
t
l
o
p
r
F
o
l
o
F
o
l
1
l
F
2
e
a
l
2
e
l
v
3
e
e
l
v
e
e
v
L
e
L
e
r
M
A
R
S
O
Barcode label
Humidity indicator
Barcode label
Do not eat.
Avoid metal contact.
Discard if circles overrun.
bag opening.
Please check the HIC immidiately after
check dot
WET
Comparator
bake units
15%
examine units, if necessary
If wet,
bake units
10%
examine units, if necessary
If wet,
change desiccant
5%
parts still adequately dry.
If wet,
MIL-I-8835
Humidity Indicator
Desiccant
OSRAM
OHA00539
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im Internet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.
Note: Moisture-senisitve product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Kartonverpackung und Materialien Transportation Packing and Materials
E
V
E
L
f
I
h
e
v
i
d
t
e
a
r
l
a
c
e
r
S
r
f
a
E
s
R
n
p
i
V
n
%
I
i
O
k
0
o
T
a
t
T
a
I
9
t
e
S
C
d
n
<
p
n
e
N
o
U
(
t
o
d
c
i
E
c
D
t
g
n
i
e
S
n
g
N
j
a
d
i
a
b
s
n
O
E
C
u
b
s
o
˚
C
R
s
e
I
c
s
c
U
i
0
e
y
M
o
4
T
h
r
CAUTION
b
r
E
o
T
l
S
p
<
t
l
I
S
.
i
3
c
t
t
)
O
2
w
a
n
a
O
C
f
t
t
˚
e
M
l
s
T
t
a
a
a
h
a
P
h
l
t
d
v
t
i
e
n
O
:
a
u
f
s
b
o
i
e
w
q
e
r
a
,
l
o
m
c
c
e
l
i
g
n
o
e
r
e
v
4
n
r
e
i
b
o
d
e
2
t
p
h
,
o
d
:
n
e
w
e
c
,
g
u
w
e
k
r
d
a
o
o
s
d
l
a
%
a
e
b
f
l
m
b
e
0
b
n
e
a
d
r
r
1
e
e
m
e
e
e
i
r
o
l
p
t
e
s
f
>
e
o
a
o
s
f
,
r
s
s
3
e
a
k
i
e
o
,
s
.
i
3
s
h
n
b
k
o
d
l
0
H
p
a
,
n
r
g
n
l
-
i
F
g
n
a
a
r
a
R
b
i
l
D
n
e
o
b
f
C
i
h
b
f
r
T
i
t
i
p
%
k
i
l
(
f
r
s
.
.
a
S
i
I
t
a
0
a
f
-
o
p
e
w
l
h
t
v
e
1
a
b
J
t
e
Y
a
,
m
d
e
_
<
r
m
,
h
e
c
e
C
e
i
w
1
r
Y
e
t
t
t
t
d
i
S
t
d
o
E
f
o
a
n
e
l
u
>
y
.
1
W
f
r
n
n
D
u
i
A
I
q
d
1
d
e
e
4
o
u
.
r
E
e
s
o
e
8
y
i
r
q
r
t
J
2
m
b
e
i
M
6
/
i
e
o
t
s
b
d
1
t
)
r
:
m
i
C
e
e
2
r
i
a
S
t
d
s
P
c
o
r
m
i
m
i
e
I
)
e
r
i
o
o
u
t
v
l
b
n
o
g
m
e
e
i
r
H
F
a
e
o
n
t
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
2
e
a
i
e
a
r
.
t
l
e
v
2
4
e
s
d
e
l
v
3
n
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
Barcode label
S
L
u
M
8
o
0
t
9
:
s
C
9
p
r
/
1
o
D
O
t
)
2
c
D
0
9
u
M
0
(
d
1
A
n
2
o
:
R
4
c
O
3
i
S
N
2
m
O
1
H
e
C
H
S
T
A
G
B
3
)
2
P
1
6
:
(
O
245
N
T
1
O
L
0
)
0
T
1
11
(
:
O
N
D
O
R
P
)
X
(
Packing
Sealing label
2006-11-10 16
L
l
e
e
b
e
a
s
.
l
)
,
e
k
H
d
n
o
a
l
R
c
(
b
r
a
y
t
b
i
.
d
H
i
R
m
u
%
0
6
e
/
g
C
a
˚
k
0
3
_
<
f
o
s
r
o
,
o
C
c
˚
e
5
t
a
±
d
C
˚
h
t
i
w
l
.
F
a
e
c
i
r
t
u
n
d
4
e
e
l
d
i
5
e
a
l
v
s
5
i
e
e
l
v
L
e
e
t
e
l
v
e
a
L
e
r
e
v
u
e
L
t
r
e
s
u
e
L
i
t
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
r
s
k
s
r
e
u
e
o
H
o
t
p
O
M
ductors
A
210021998
R
icon
S
O
em
S
123
(6P) BATCH NO:
(1T) LOT NO:
(X) PROD NO:
0
2
-
0
1
2
-
-
P
1
:
1
Q
T
:
in
S
2
B
n
:
p
i
R
3
B
m
n
i
C
6
e
R
B
T
T
7
0
2
R
C
6
D
2
L
0
T
C
4
M
E
2
0
L
Y
6
2
T
l
2
P
a
a
2
n
O
io
3
it
T
i
d
d
lt
7
A
7
0
R
C
A
P
4
4
1
0
0
0
2
:
Y
T
Q
)
Q
(
Muster
.
)
e
d
2
7
4
e
m
e
i
t
m
e
r
i
t
o
m
r
i
o
t
l
o
m
i
r
o
t
l
o
r
F
o
l
o
F
o
l
F
6
M
(9D) D/C:
4
123
H
G
1
0
0
11
Y
M
E
T
D
X
E
8
1
R
:
R
A
V
1
-
K
P
:
P
U
O
R
G
)
G
(
s
r
u
s
r
o
u
s
r
H
o
s
u
r
H
o
u
8
H
o
4
H
2
6
e
Bin1: P-1-20
Bin2: Q-1-20
Bin3:
Temp ST
76
6
D
220 C R
T
ML
240 C R
Y
2
260 C RT
PLE
S
2a
L
3
lti TO
Additional TEXT
u
R077
0144
00
20
(Q)QTY:
245
Muster
1
Q
+
Barcode label
DEMY
18
R
-1
Q
P-1+
PACKVAR:
(G) GROUP:
OSRAM
OHA02044
Page 17
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Revision History: 2006-11-10
Previous Version: 2006-10-17
Page Subjects (major changes since last revision) Date of change
4, 5 Wavelength group 6 for true green added 2005-11-04
3, 11 completely rework 2005-12-21
11 Lifetime table 2006-01-18
2 ordering code 2006-01-20
13 solder pad reworked 2006-01-24
4 Temperature coefficient of V
F
2006-05-24
2, 4, 5 ordering code (wavelength groups for true green changed) 2006-06-19
1, 11, 12 acc. to OS-PCN-2006-020-A 2006-06-20
11 Lifetime table 2006-11-10
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sales Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice you for any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
2006-11-10 17
9) page 18
may only be used in life-support devices or systems
10) page 18
with the express written approval of
Page 18
Vorläufige Daten nach OS-PCN-2006-020-A Preliminary Data acc. to OS-PCN-2006-020-A
Fußnoten:
1)
Helligkeitswerte werden mit einer
Stromeinprägedauer von 25
Genauigkeit von ±
2)
Wegen der besonderen Prozessbedingungen bei der
11% ermittelt.
ms und einer
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung geändert.
3)
-
4)
R
ergibt sich bei Montage auf PC-Board -
thJA
Metallkernplatine,
Fläche 950 mm², λ = 1,3 W/(m*K).
Für weitere Informationen siehe Applikationsschrift im
Internet (www.osram-os.com
5)
Wellenlängen werden mit einer Stromeinprägedauer
von 25 ms und einer Genauigkeit von ±1
6)
Spannungswerte werden mit einer
Stromeinprägedauer von 1
von ±0,1
7)
Im gestrichelten Bereich der Kennlinien muss mit
V ermittelt.
).
nm ermittelt.
ms und einer Genauigkeit
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden.
8)
Maße werden wie folgt angegeben: mm (inch).
9)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
10)
Lebenserhaltende Apparate oder Systeme sind für (a)
die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patienten in
Gefahr ist.
Remarks:
1)
Brightness groups are tested at a current pulse
duration of 25
2)
Due to the special conditions of the manufacturing
ms and a tolerance of ± 11%.
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characeristic line.
If requested, e.g. because of technical improvements,
these typ. data will be changed without any further
notice.
3)
-
4)
R
results from mounting on PC board - metal core
thJA
PCB,
area of 950 mm², λ = 1.3 W/(m*K).
For further Information please find the application note
on our web site (www.osram-os.com
5)
Wavelengths are tested at a current pulse duration of
25 ms and a tolerance of ±1
6)
Forward voltages are tested at a current pulse
duration of 1
7)
In the range where the line of the graph is broken, you
ms and a tolerance of ±0.1 V.
nm.
).
must expect higher brightness differences between
single LEDs within one packing unit.
8)
Dimensions are specified as follows: mm (inch).
9)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
10)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.
Published by
OSRAM Opto Semiconductors GmbH
Wernerwerkstrasse 2, D-93049 Regensburg
www.osram-os.com
© All Rights Reserved.
2006-11-10 18
Loading...
