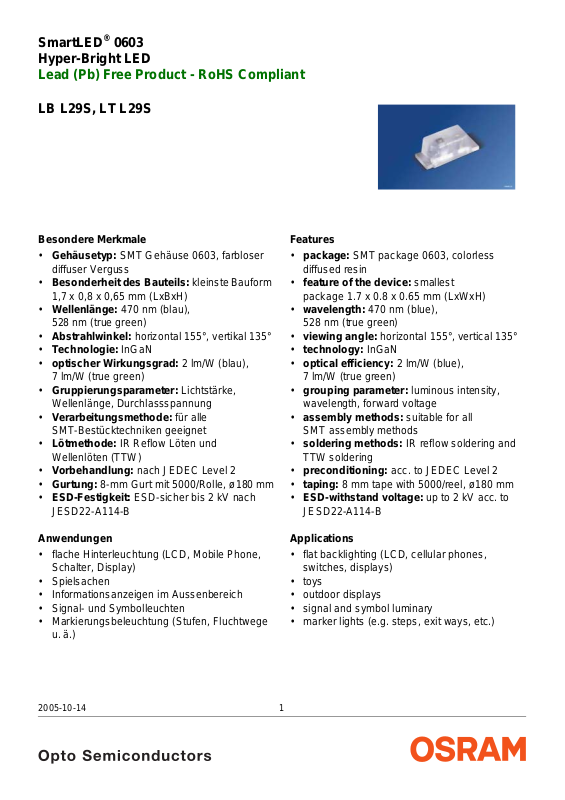

Page 1
®
SmartLED
0603
Hyper-Bright LED
Lead (Pb) Free Product - RoHS Compliant
LB L29S, LT L29S
Besondere Merkmale
• Gehäusetyp: SMT Gehäuse 0603, farbloser
diffuser Verguss
• Besonderheit des Bauteils: kleinste Bauform
1,7
x 0,8 x 0,65 mm (LxBxH)
• Wellenlänge: 470 nm (blau),
528
nm (true green)
• Abstrahlwinkel: horizontal 155°, vertikal 135°
• Technologie: InGaN
• optischer Wirkungsgrad: 2 lm/W (blau),
7
lm/W (true green)
• Gruppierungsparameter: Lichtstärke,
Wellenlänge, Durchlassspannung
• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet
• Lötmethode: IR Reflow Löten und
Wellenlöten
• Vorbehandlung: nach JEDEC Level 2
• Gurtung: 8-mm Gurt mit 5000/Rolle, ø180 mm
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-B
Anwendungen
• flache Hinterleuchtung (LCD, Mobile Phone,
Schalter, Display)
• Spielsachen
• Informationsanzeigen im Aussenbereich
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (Stufen, Fluchtwege
u. ä.)
(TTW)
Features
• package: SMT package 0603, colorless
diffused resin
• feature of the device: smallest
package
• wavelength: 470 nm (blue),
528 nm (true green)
• viewing angle: horizontal 155°, vertical 135°
• technology: InGaN
• optical efficiency: 2 lm/W (blue),
7
• grouping parameter: luminous intensity,
wavelength, forward voltage
• assembly methods: suitable for all
SMT
• soldering methods: IR reflow soldering and
TTW
• preconditioning: acc. to JEDEC Level 2
• taping: 8 mm tape with 5000/reel, ø180 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-B
Applications
• flat backlighting (LCD, cellular phones,
switches, displays)
•toys
• outdoor displays
• signal and symbol luminary
• marker lights (e.g. steps, exit ways, etc.)
1.7 x 0.8 x 0.65 mm (LxWxH)
lm/W (true green)
assembly methods
soldering
2005-10-14 1
Page 2
Bestellinformation Ordering Informarion
Typ
Type
LB L29S-K1L2-35-1
LB L29S-L1M2-35-1
LT L29S-N2Q1-25
LT L29S-P2R1-25
LT L29S-N1R2-25
Emissionsfarbe
Color of
Emission
Lichtstärke
Luminous
Intensity
1) page 15
I
= 10 mA
F
I
(mcd)
V
blue 7.1 … 18.0
true green 35.5 ... 90.0
11.2 … 28.0
56.0 ...140.0
28.0 ...180.0
1)
Seite 15
Lichtstrom
Luminous
2) page 15
Flux
I
= 10 mA
F
Φ
(mlm)
V
50 (typ.)
80 (typ.)
250 (typ.)
400 (typ.)
420 (typ.)
LB L29S, LT L29S
2)
Seite 15
Bestellnummer
Ordering Code
Q65110A1625
Q65110A1626
Q65110A3219
Q65110A3220
Q65110A3218
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Se lektionen . Diese besteh en aus wenigen
Helligkeitsgruppen (siehe
Gurt geliefert. Z.B.: LB L29S-K1L2-35-1 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen K1, K2,
L1 oder L2 enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird
nur eine Wellenlängengruppe geliefert. Z.B.: LB
Wellenlängengruppen -3, -4 oder -5 enthalten ist (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro
Gurt wird nur eine Durchlassspannungsgruppe geliefert. Z.B.: LB
Durchlassspannung gruppiert wird. Auf einem Gurt ist nur eine der Durchlasspannungsgruppen -4B, -5A, -5B,
-6A oder -6B enthalten (siehe
Bauteil innerhalb der auf Seite 4 spezifizierten Grenzen geliefert wird.
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt
werden.
Note: The above Type Numbers represent the order groups which include only a few brightness groups (see page 5
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LB
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups
will be shipped on any one reel. E.g. LB
be shippable (see
In order to ensure availability, single wavelength groups will not be orderable.
In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage
groups will be shipped on any one reel. E.g. LB
-5A, -5B, -6A or -6B will be shippable (see
device will be shiped within the specified limits as stated on page 4.
In order to ensure availability, single forward voltage groups will not be orderable .
L29S-K1L2-35-1 means that only one group K 1, K2, L1 oder L2 will be shippable fo r any one reel.
Seite 5 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
L29S-K1L2-35-1 bedeutet, dass auf dem Gurt nur eine der
Seite 5 für nähere Information).
L29S-K1L2-35-1 bedeutet, dass nach
Seite 5 für nähere Information). Z.B.: LT L29S-M2P1-1-0 bedeutet, dass das
page 5 for explanation).
L29S-K1L2-35-1 means that only 1 wavelength group -3, -4 or -5 will
L29S-K1L2-35-1 means that only 1 forward voltage group -4B,
page 5 for explanation). E.g. LT L29S-M2P1-1-0 means that the
2005-10-14 2
Page 3
Grenzwerte Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(TA=25°C)
Stoßstrom
Surge current
t = 10 µs, D = 0.1, T
Sperrspannung
Reverse voltage
3)
Seite 15
3) page 15
=25°C
A
(TA=25°C)
Leistungsaufnahme
Power consumption
(TA=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient
4) page 15
4)
Seite 15
Sperrschicht/Lötpad
Junction/solder point
LB L29S, LT L29S
Symbol
Symbol
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
R
R
th JA
th JS
Wert
Value
Einheit
Unit
– 40 … + 100 °C
– 40 … + 100 °C
+ 100 °C
15 mA
150 mA
5 V
60 mW
450
260
K/W
K/W
2005-10-14 3
Page 4
Kennwerte
Characteristics
(TA = 25 °C)
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes (typ.)
Wavelength at peak emission
I
= 10 mA
F
Dominantwellenlänge
Dominant wavelength
I
= 10 mA
F
Spektrale Bandbreite bei 50 % I
Spectral bandwidth at 50 % I
I
= 10 mA
F
5)
Seite 15
5) page 15
rel max
rel max
(typ.)
Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % I
Durchlassspannung
Forward voltage
I
= 10 mA (max.)
F
6)
6) page 15
V
Seite 15
(min.)
(typ.)
Sperrstrom (typ.)
Reverse current (max.)
V
= 5 V
R
Temperaturkoeffizient von λ
Temperature coefficient of λ
I
= 10 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von λ
Temperature coefficient of λ
I
= 10 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von V
Temperature coefficient of V
I
= 10 mA; –10°C ≤ T ≤ 100°C
F
peak
peak
dom
dom
F
F
(typ.)
(typ.)
(typ.)
Optischer Wirkungsgrad (typ.)
Optical efficiency
I
= 10 mA
F
* Einzelgruppen siehe Seite 5
Individual groups on page 5
LB L29S, LT L29S
Symbol
Symbol
LB LT
λ
peak
λ
dom
465 523 nm
470 ± 6* 528*
∆λ 25 33 nm
2ϕ 155 (horizontal)
V
F
V
F
V
F
I
R
I
R
TC
λpeak
TC
λdom
TC
V
η
opt
135 (vertical)
3.05*
3.4
3.80
0.01
10
0.04 0.04 nm/K
0.03 0.04 nm/K
– 3.1 – 3.6 mV/K
2 7 lm/W
Werte
Values
-11/+13
3.4
3.80
0.01
10
Einheit
Unit
nm
Grad
deg.
V
V
V
µA
µA
2005-10-14 4
Page 5
LB L29S, LT L29S
5) Seite 15
Wellenlängengruppen (Dominantwellenlänge)
Wavelength Groups (Dominant Wavelength)
Gruppe
Group
min. max. min. max.
2 - - 517 523
3 464 468 523 529 nm
4 468 472 529 535 nm
5 472 476 535 541 nm
Durchlassspannungsgruppen für blau
Forward Voltage Groups for blue
Gruppe
Group
6) Seite 15
6) page 15
min. max.
4B 3.05 3.20 V
5A 3.20 3.35 V
5B 3.35 3.50 V
6A 3.50 3.65 V
6B 3.65 3.80 V
Helligkeits-Gruppierungsschema Brightness Groups
Helligkeitsgruppe
Brightness Group
K1
K2
L1
L2
M1
M2
N1
N2
P1
P2
Q1
Q2
R1
R2
Anm.: Die Standardlieferform von Serientypen beinhaltet entweder eine untere Familiengruppe, eine obere Familiengruppe oder eine
Sammelgruppe, die aus nur 4 bzw. 6 Helligkeitsgruppen bestehen.
Einzelne Helligkeitsgruppen sind nicht bestellbar.
Note: The standard shipping format for serial types includes either a lower family group, an upper family group or a grouping of all
individual groups of 4 or 6 brightness groups.
Individual brightness groups cannot be ordered.
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: L1-4-5B
Example: L1-4-5B
Helligkeitsgruppe
Brightness Group
L1 4 5B
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Sele ktion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
5) page 15
blue true green Einheit
Lichtstärke
Luminous Intensity
IV (mcd)
1) Seite 15
7.1 … 9.0
9.0 … 11.2
11.2 … 14.0
14.0 … 18.0
18.0 … 22.4
22.4 … 28.0
28.0 … 35.5
35.5 … 45.0
45.0 … 56.0
56.0 … 71.0
71.0 … 90.0
90.0 … 112.0
112.0 … 140.0
140.0 … 180.0
blue Einheit
1) page 15
Lichtstrom
Luminous Flux
ΦV (mlm)
32 (typ.)
40 (typ.)
50 (typ.)
65 (typ.)
80 (typ.)
100 (typ.)
125 (typ.)
160 (typ.)
200 (typ.)
250 (typ.)
320 (typ.)´
400 (typ.)
500 (typ.)
640 (typ.)
Unit
2) Seite 15
2) page 15
Unit
Wellenlänge
Wavelength
Durchlassspannung
Forward Voltage
2005-10-14 5
Page 6
2)
Seite 15

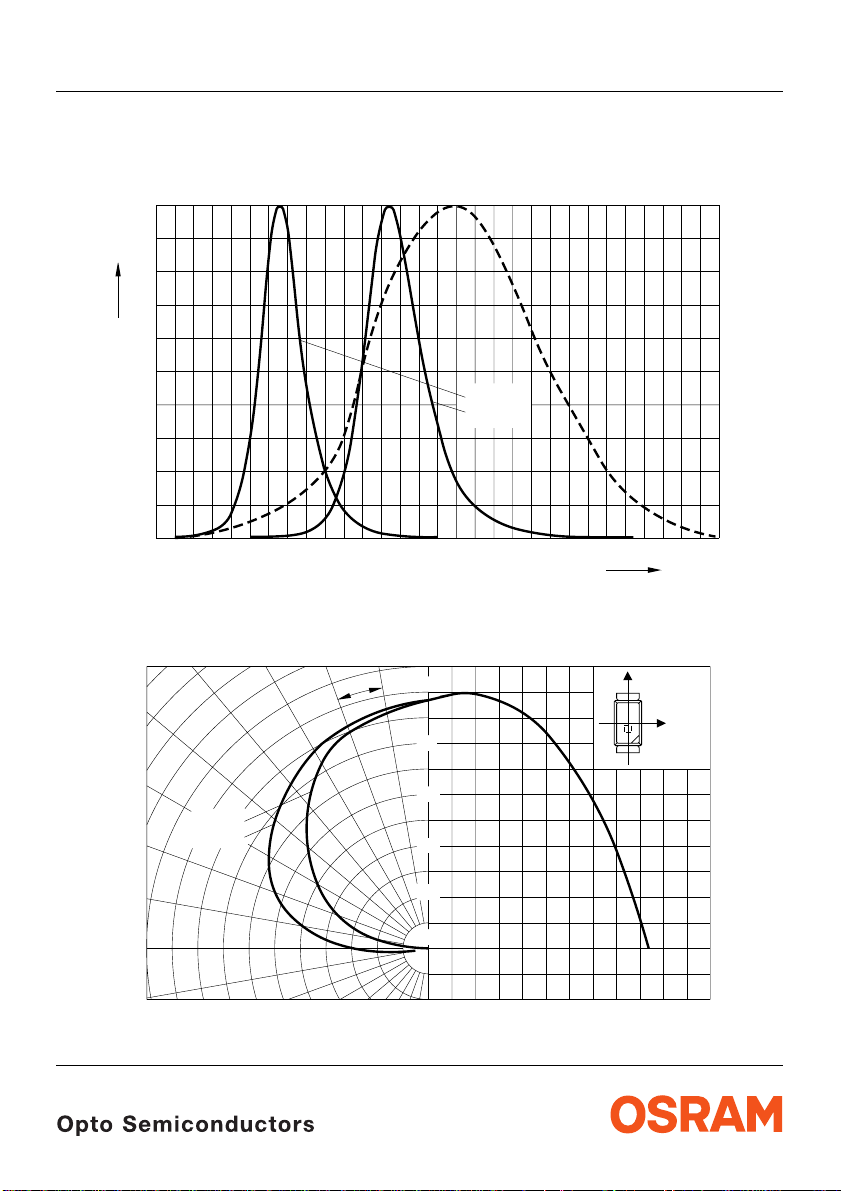

Relative spektrale Emission
Relative Spectral Emission
2) page 15
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
I
= f (λ); TA = 25 °C; IF = 10 mA
rel
100
%
I
rel
80
V
λ
60
LB L29S, LT L29S
OHL00192
40
20
0
400
Abstrahlcharakteristik
Radiation Characteristic
I
= f (ϕ); TA = 25 °C
rel
50˚
60˚
vertical
70˚
horizontal
80˚
90˚
2)
Seite 15
2) page 15
30˚40˚ 20˚ 10˚
blue
true green
550450 500 600
0˚
ϕ
1.0
650 nmλ700
OHL02039
vertical
horizontal
0.8
0.6
0.4
0.2
0
100˚
1.0 0.8
2005-10-14 6
0.6
0.4
0˚
20˚ 40˚ 60˚ 100˚80˚ 120˚
Page 7

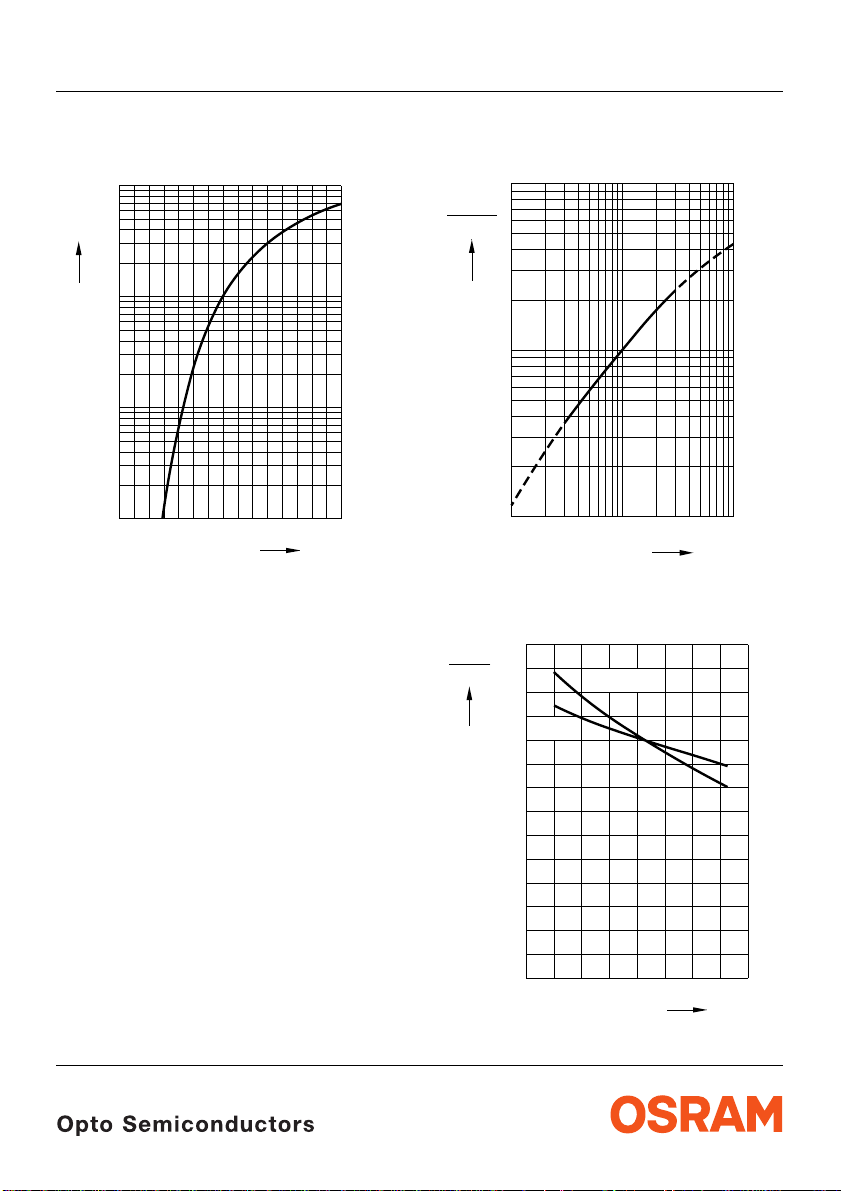

Durchlassstrom
Forward Current
I
= f (VF); TA = 25 °C
F
2
10
mA
I
F
1
10
0
10
2)
Seite 15
2) page 15
LB L29S, LT L29S
Relative Lichtstärke
Relative Luminous Intensity
OHL01499
I
V/IV(10 mA)
= f (IF); TA = 25 °C
1
10
I
V
I
V (10 mA)
0
10
5
2) 7)
Seite 15
2) 7) page 15
OHL01460
-1
10
10
2.0 V
3.0 4.0 5.0
V
F
2005-10-14 7
-1
10
0
10 10
Relative Lichtstärke
5
2)
Seite 15
Relative Luminous Intensity
I
= f (Tj); IF = 10 mA
V/IV(25 °C)
I
V
I
V (25 ˚C)
1.4
1.2
1.0
true green
blue
0.8
0.6
0.4
0.2
0
-60
-40 -20 0 20 40 60 100
1
2) page 15
mA 10
I
F
OHL04870
˚C
T
j
2
Page 8
LB L29S, LT L29S

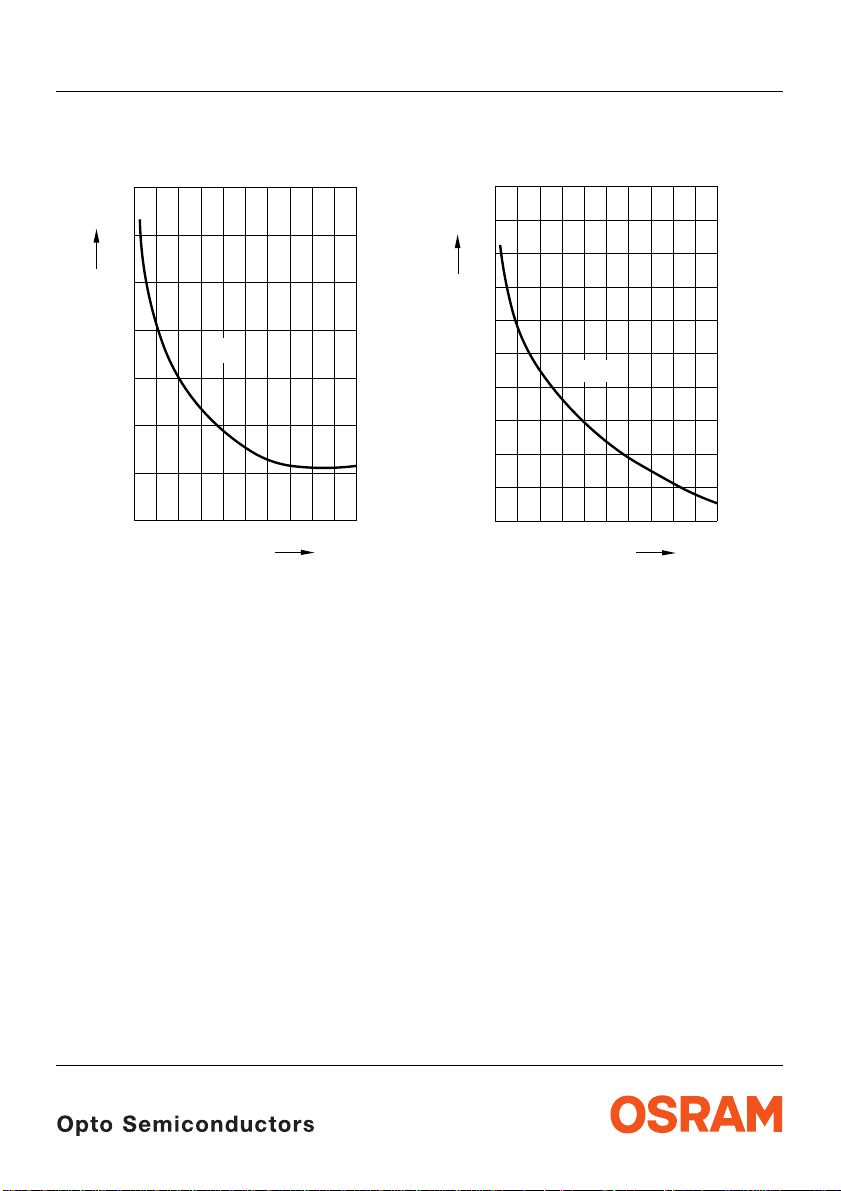

Dominante Wellenlänge
Dominant wavelength
LB; λ
= f (IF);TA = 25 °C
dom
472.0
nm
λ
dom
471.0
470.5
blue
470.0
469.5
469.0
468.5
0F10 20 30 40 mA 50
2)
Seite 15
2) page 15
OHL01535
Dominante Wellenlänge
Dominant wavelength
LT; λ
= f (IF); TA = 25 °C
dom
539
nm
λ
537
dom
535
2)
Seite 15
2) page 15
OHL01532
533
531
529
true green
527
525
523
521
519
I
0F10 20 30 40 mA 50
I
2005-10-14 8
Page 9
LB L29S, LT L29S

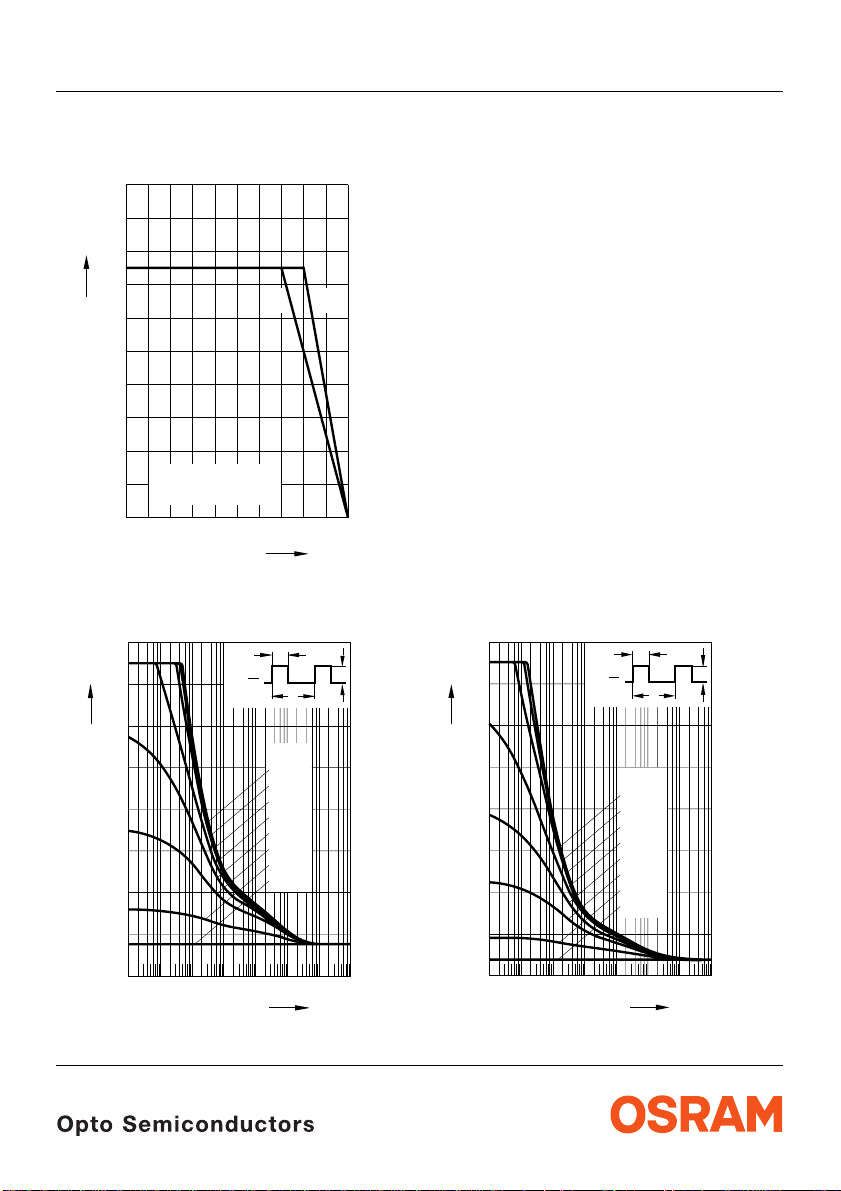

Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (TA)
F
20
OHL01854
mA
I
F
16
14
12
TAT
S
10
8
6
4
temp. ambient
T
A
2
temp. solder point
T
S
0
40200
˚C
1008060
T
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA= 25 °C
0.16
A
I
F
D
=
OHL01993
t
P
t
P
T
T
0.12
D
0.10
0.08
0.06
0.04
=
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
0.02
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA= 85 °C
0.16
A
I
F
I
F
D
=
OHL01994
t
P
t
P
T
I
F
T
0.12
0.10
0.08
0.06
0.04
D
=
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
0.02
0
-5
10
10-410-310-210-110010
2005-10-14 9
1
2
10s
t
p
0
-5
10
10-410-310-210-110010
1
2
10s
t
p
Page 10

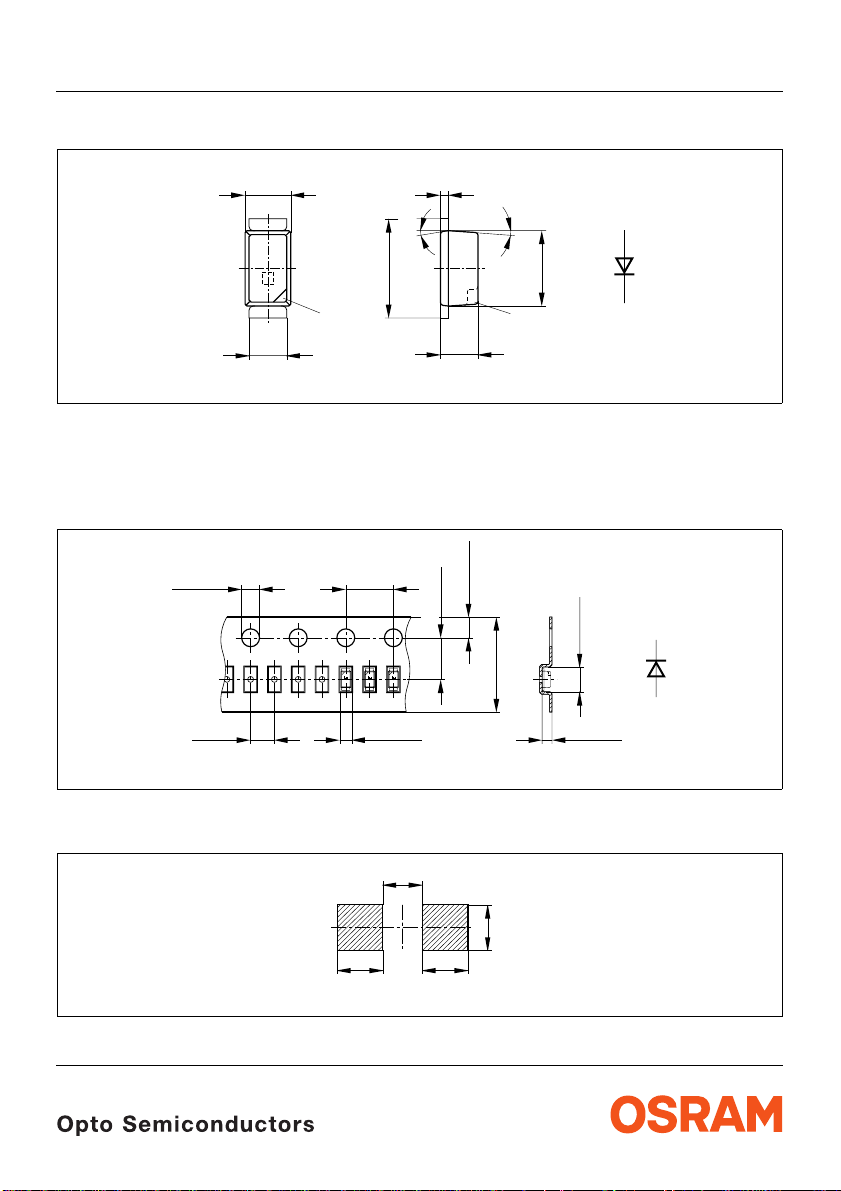

Maßzeichnung
8)
Package Outlines
Seite 15
8) page 15
0.8 (0.031)
LB L29S, LT L29S
7˚ max
+0.05 (0.002)
-0.03 (0.001)
5˚
A
±0.1 (0.004)
±0.1 (0.004)
0.125 (0.005)
±0.1 (0.004)
0.7 (0.028)
Cathode
marking
±0.05 (0.002)
1.7 (0.067)
0.65 (0.026)
+0.02 (0.001)
-0.05 (0.002)
Gewicht / Approx. weight: 1.4 mg
8)
Gurtung / Polarität und Lage
Seite 15
Verpackungseinheit 8-mm-Gurt 5000/Rolle,
ø180 mm
Method of Taping / Polarity and Orientation
1.5 (0.059)
8) page 15
4 (0.157)
Packing unit 8 mm tape 5000/reel, ø180 mm
1.75 (0.069)
3.5 (0.138)
2 (0.079)
Empfohlenes Lötpaddesign
Recommended Solder Pad
8) 9)
Seite 15
8) 9) page 15
0.9 (0.035)
IR Reflow Löten
IR Reflow Soldering
0.7 (0.028)
Cathode
marking
8 (0.315)
1.3 (0.051)
GPLY7057
1.8 (0.071)
0.8 (0.031)
C
C
A
OHAY1491
0.8 (0.031)
2005-10-14 10
0.8 (0.031)
0.8 (0.031)
OHAPY606
Page 11
LB L29S, LT L29S

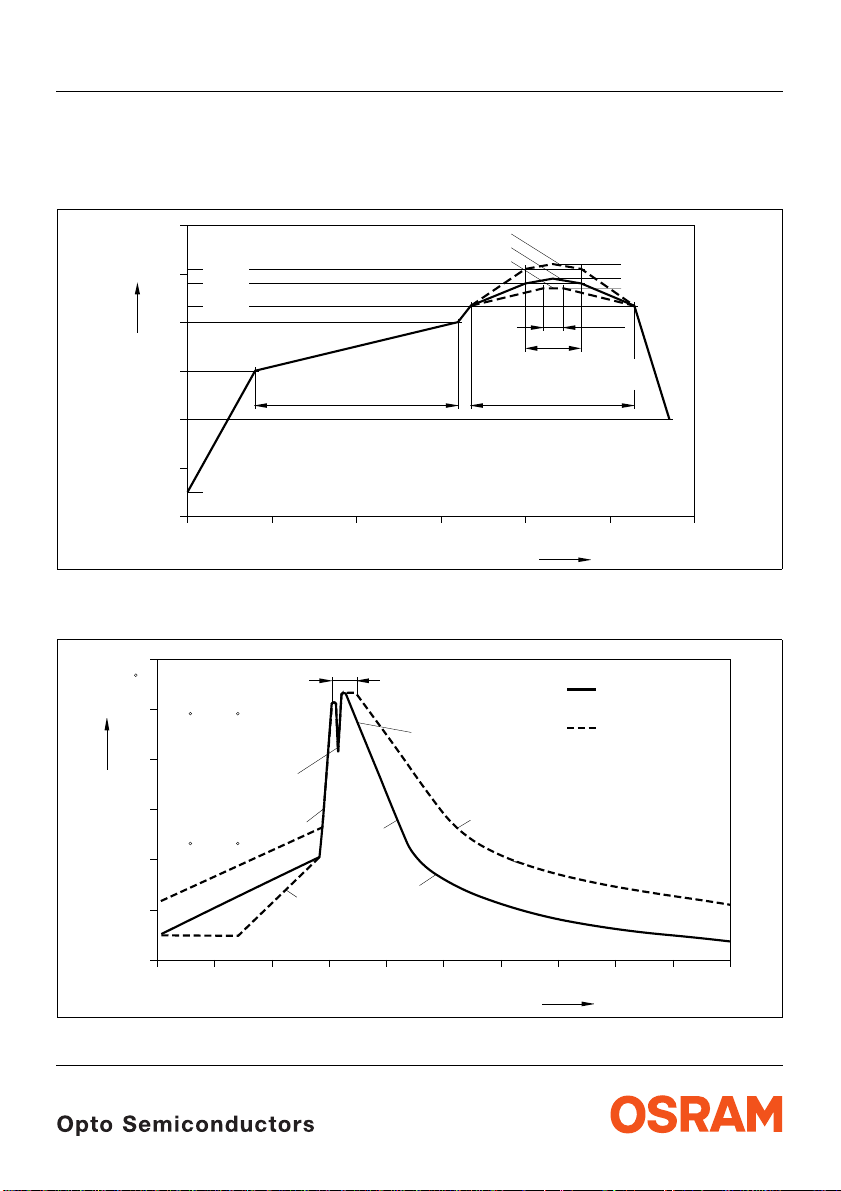

Lötbedingungen Vorbehandlung nach JEDEC Level 2 Soldering Conditions Preconditioning acc. to JEDEC Level 2
IR-Reflow Lötprofil für bleifreies Löten (nach J-STD-020B) IR Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)
300
˚C
255 ˚C
250
T
200
150
100
240 ˚C
217 ˚C
Ramp Up
3 K/s (max)
50
25 ˚C
0
0
min. condition for IR Reflow Soldering:
solder point temperature ≥ 235 °C for at least 10 sec.
50 100 150 200 250 300
Maximum Solder Profile
Recommended Solder Profile
Minimum Solder Profile
120 s max
30 s max
100 s max
10 s min
Ramp Down
6 K/s (max)
Wellenlöten (TTW) (nach CECC 00802) TTW Soldering (acc. to CECC 00802)
300
C
250
T
235 C
200
150
100
C... 260
1. Welle
1. wave
ca 200 K/s
CC... 130100
50
2 K/s
10 s
5 K/s
Zwangskühlung
forced cooling
2. Welle
2. wave
2 K/s
OHLA0687
260 ˚C
245 ˚C
235 ˚C
s
t
Normalkurve
standard curve
Grenzkurven
limit curves
+0 ˚C
-5 ˚C
±5 ˚C
+5 ˚C
-0 ˚C
OHLY0598
0
0
50 100 150 200 250
2005-10-14 11
s
t
Page 12

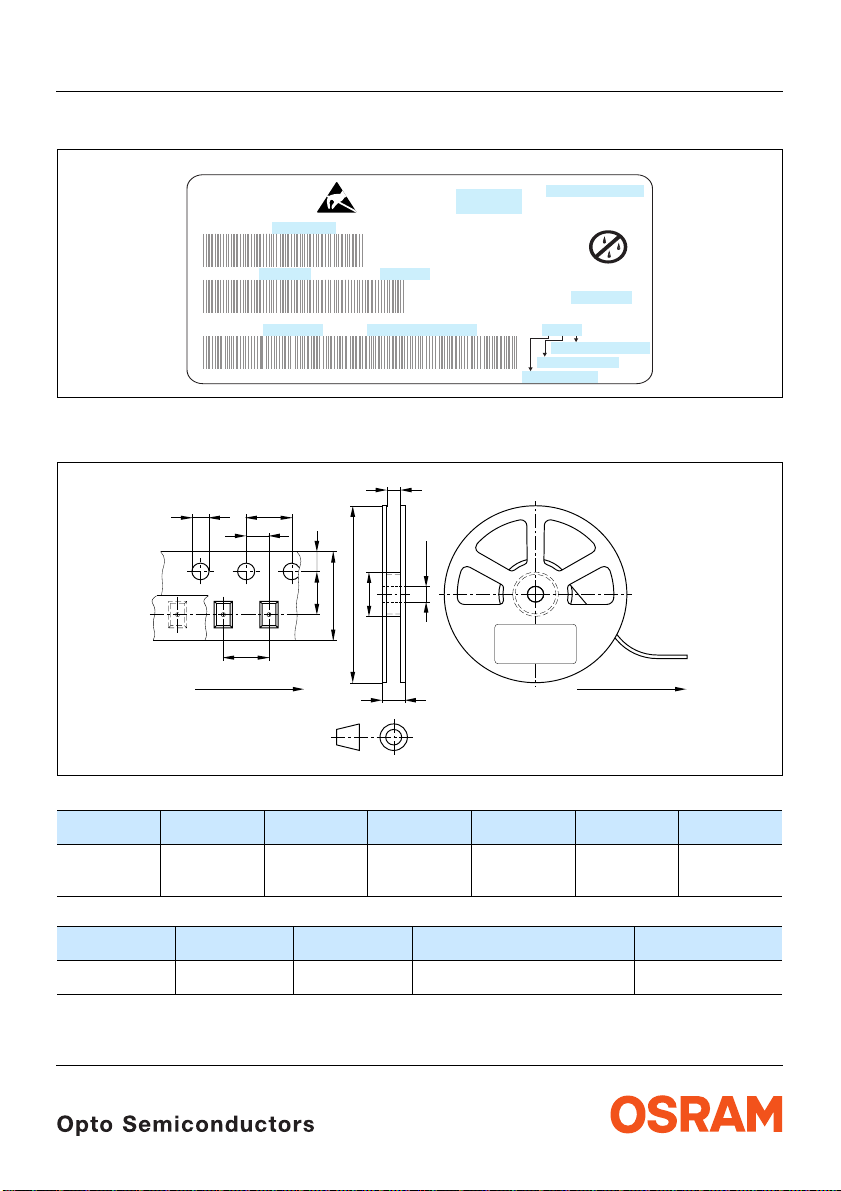

Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)
LB L29S, LT L29S
Gurtverpackung Tape and Reel
OSRAM Opto
Semiconductors
(6P) BATCH NO: Batch Number
Bar Code
Lot Number(1T) LOT NO: (9D) D/C: Date Code
Bar Code
(X) PROD NO: Product Code
D
0
Direction of unreeling
P
0
P
2
P
1
Bin1: Bin Information Color 1
Lx xxxx
Product Name
RoHS Compliant
Product Quantity per Reel(Q)QTY:
Bar Code
Sample
W
1
±0.25
13.0
FE
A
N
W
Bin2:
Bin3:
Temp ST
ML
2
260 C RT
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
X - X - X(G) GROUP:
Wavelength Group
Brightness Group
Label
W
2
Gurtvorlauf:
Leader:
Gurtende:
Trailer:
Forward Voltage Group
Direction of unreeling
400 mm
400 mm
160 mm
160 mm
OHA12043
OHAY0324
Tape dimensions in mm (inch)
W P
+ 0.3
8
– 0.1
0
4 ± 0.1
(0.157 ± 0.004)
P
1
2 ± 0.05
(0.079 ± 0.002)
P
2
2 ± 0.05
(0.079 ± 0.002)
D
0
1.5 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
3.5 ± 0.05
(0.138 ± 0.002)
Reel dimensions in mm (inch)
A W N
min
W
1
W
2 max
180 (7) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
2005-10-14 12
Page 13
LB L29S, LT L29S

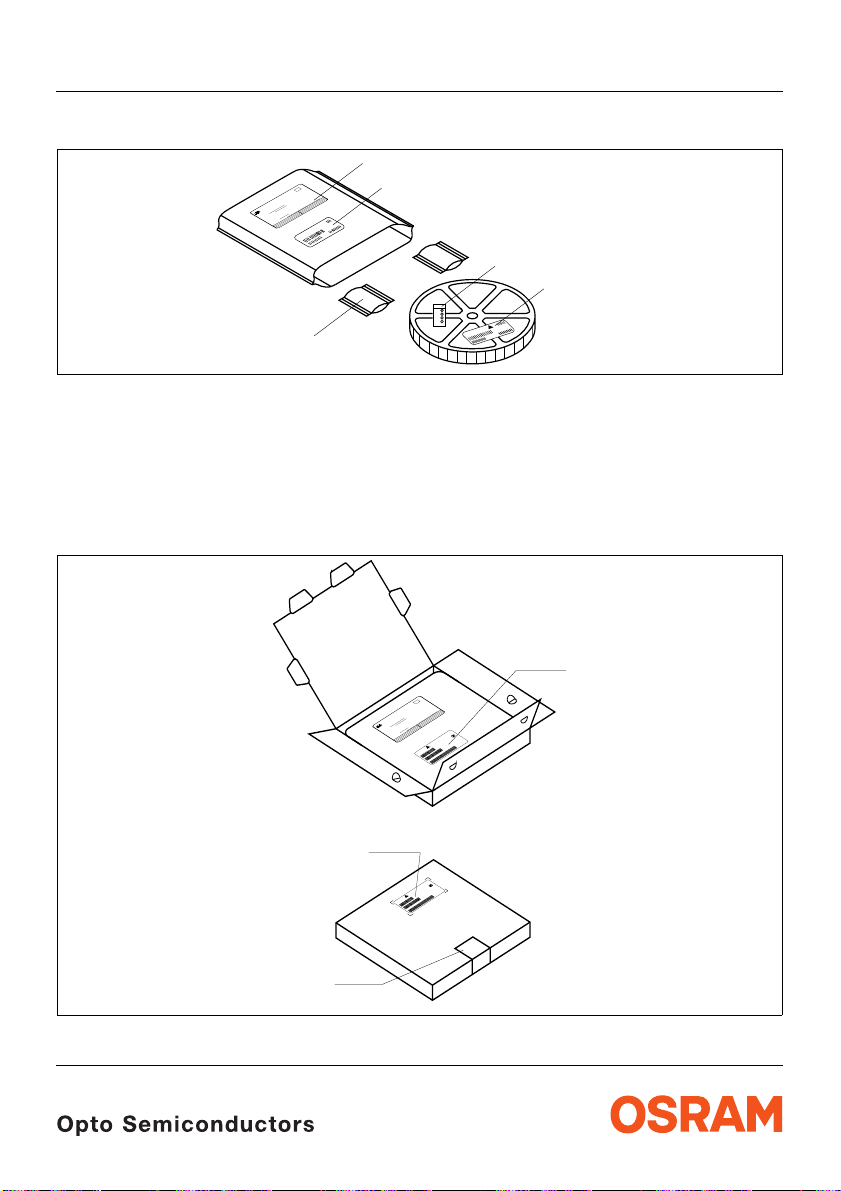

Trockenverpackung und Materialien Dry Packing Process and Materials
Moisture-sensitive label or print
L
E
V
l
E
e
e
b
e
L
a
s
.
l
)
,
e
k
H
d
n
o
a
l
R
c
(
b
r
f
I
a
y
t
b
i
.
d
H
i
R
m
u
%
h
0
e
6
e
/
v
i
g
d
t
C
a
e
˚
a
r
l
k
a
c
0
e
r
S
r
f
a
3
E
N
s
R
n
p
_
<
i
V
n
%
I
i
f
O
k
0
o
T
s
a
o
t
T
a
I
r
9
t
IO
e
.
s
S
u
s
C
d
n
)
r
r
<
p
n
o
e
N
o
U
(
e
o
T
u
t
s
o
d
r
c
H
i
d
,
E
c
o
D
t
g
n
s
i
u
o
e
S
C
r
2
n
g
H
N
j
U
a
d
i
o
c
˚
u
7
a
b
s
n
O
E
8
H
o
e
5
C
u
b
s
o
t
4
˚
C
A
R
e
s
e
4
H
I
c
a
±
s
c
U
i
0
2
d
m
e
e
y
6
M
i
o
4
T
h
r
C
t
C
b
r
˚
h
E
m
e
o
T
l
S
r
t
i
p
<
t
l
i
I
t
S
.
i
3
o
c
t
m
t
e
)
r
i
w
O
2
o
w
t
a
n
a
l
l
o
O
C
f
m
t
t
i
˚
e
r
.
M
F
a
o
l
t
s
T
t
a
l
a
o
e
c
a
h
a
r
i
P
r
h
F
l
t
o
t
d
v
t
l
o
i
u
e
n
O
n
:
a
F
o
u
f
s
d
b
l
o
4
i
e
e
w
q
e
e
r
l
a
F
,
d
l
o
m
i
5
c
c
e
l
e
i
g
a
n
l
o
v
e
r
e
v
4
s
n
r
5
e
i
e
i
e
b
o
d
e
2
t
l
p
h
v
6
L
,
o
e
d
:
n
e
e
t
e
w
l
e
c
,
g
u
v
w
e
e
a
L
k
e
r
r
d
a
o
e
o
s
d
l
v
a
%
a
u
e
e
b
f
L
l
t
r
m
e
b
e
0
b
n
e
a
s
d
u
e
L
r
i
r
1
e
t
e
r
m
e
e
e
i
r
o
o
l
s
p
e
t
e
u
s
f
i
>
e
o
t
r
a
o
s
f
,
M
r
s
o
s
u
s
3
e
i
a
k
i
e
t
o
,
s
.
i
3
s
M
o
h
s
n
b
k
o
i
l
d
0
H
p
a
,
n
r
g
n
M
o
l
-
i
F
g
n
a
a
r
a
R
b
i
l
D
M
n
e
o
b
f
C
i
h
b
f
r
T
i
t
i
p
%
k
i
l
(
f
r
s
.
.
a
S
i
I
t
a
0
r
a
f
s
o
p
e
w
l
h
t
v
e
1
a
b
J
k
t
s
e
Y
a
,
m
d
e
r
_
e
<
r
m
,
h
e
c
e
C
e
i
w
1
u
e
r
Y
e
t
t
t
t
d
i
S
t
d
o
E
o
f
o
a
n
e
l
u
>
y
.
1
W
f
r
n
n
D
u
i
H
A
I
q
d
1
d
e
e
4
o
u
.
r
e
E
s
o
e
8
y
i
r
q
r
t
J
2
m
b
e
i
M
6
/
i
e
o
t
s
b
d
1
t
)
r
:
m
i
C
e
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
m
i
e
I
)
e
r
i
o
o
t
u
v
l
b
n
o
g
m
e
e
i
r
H
F
a
e
o
n
t
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
2
e
a
i
e
a
r
.
t
l
e
v
2
4
e
s
d
e
l
v
3
n
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
OSRAM
Desiccant
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im In ternet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.
Note: Moisture-senisitve product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Kartonverpackung und Materialien Transportation Packing and Materials
Barcode label
Do not eat.
Avoid metal contact.
Discard if circles overrun.
bag opening.
Please check the HIC immidiately after
check dot
WET
Comparator
bake units
15%
examine units, if necessary
If wet,
bake units
10%
examine units, if necessary
If wet,
change desiccant
5%
parts still adequately dry.
If wet,
MIL-I-8835
Humidity Indicator
Humidity indicator
Barcode label
OSRAM
OHA00539
S
N
E
s
R
V
n
%
I
i
O
0
T
a
T
I
t
9
IO
S
C
n
d
<
e
N
o
U
T
t
d
c
E
c
D
g
n
e
S
g
n
N
j
U
a
i
a
b
s
O
E
b
C
u
s
˚
C
A
R
s
e
I
s
U
i
c
0
e
y
M
o
T
h
4
r
C
b
r
E
o
T
S
l
p
t
<
l
I
S
.
i
c
t
)
t
O
w
a
n
a
C
O
f
t
˚
e
M
l
T
t
s
a
a
a
h
P
h
l
t
v
t
i
e
n
O
:
u
s
f
b
o
i
w
q
e
a
,
l
o
m
c
e
l
i
g
n
e
r
e
v
4
n
e
i
b
o
d
e
2
t
h
,
o
d
:
n
e
w
c
,
g
u
w
e
r
d
a
o
o
s
l
%
a
e
b
f
m
e
0
b
n
e
d
r
r
1
e
e
m
e
e
i
r
o
l
p
t
e
f
e
>
o
a
o
s
f
r
s
s
3
e
a
i
e
o
,
s
.
i
3
s
h
k
b
o
l
d
0
H
p
a
n
,
g
r
n
l
-
i
F
a
n
g
R
r
a
a
b
l
i
D
n
e
o
b
f
C
b
h
i
f
T
i
t
i
p
%
i
k
(
l
f
r
s
.
.
S
i
I
t
a
0
a
f
-
o
p
w
l
h
v
t
e
1
b
J
t
e
,
a
m
d
_
<
r
m
,
h
e
c
e
e
C
w
i
r
e
t
t
t
t
d
i
S
t
o
d
E
f
o
a
n
e
l
u
y
.
f
r
n
n
u
D
i
A
I
q
d
1
d
e
e
o
u
.
r
e
E
o
s
e
y
i
r
r
q
t
2
J
m
b
i
M
/
i
o
e
t
s
b
d
t
)
r
:
m
i
C
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
i
I
)
r
e
o
o
u
t
v
l
b
n
o
g
e
e
r
H
F
a
e
o
n
c
l
i
o
D
e
)
2
p
n
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
e
2
a
i
e
r
a
.
t
l
e
v
2
4
e
s
d
e
l
v
n
3
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
Barcode label
8
s
99
pto
r
1
o
t
O
c
02
u
0
d
1
n
2
o
:
c
O
i
SRAM
N
2
m
O
1
H
e
C
H
S
T
A
G
B
)
23
P
1
6
:
(
O
N
T
O
L
)
T
1
(
N
D
O
R
P
)
X
(
Packing
Sealing label
2005-10-14 13
LEVE
a
l
e
r
n
i
o
t
a
e
p
(
n
o
c
d
a
e
r
k
a
b
,
k
n
1
>
e
e
m
i
m
i
t
r
4
3
11
:
O
L
k, see
If blan
ar cod
b
d
i
m
u
h
e
e
v
i
g
d
t
a
e
r
k
a
c
r
f
a
p
_
<
f
k
o
s
n
o
i
t
i
d
±
C
˚
3
2
t
a
r
u
d
e
c
o
s
r
i
p
e
t
e
a
d
l
a
e
s
r
a
r
s
e
a
k
Y
e
e
u
e
Y
o
1
W
H
4
8
6
1
e
A
R
S
m
O
e
S
7
6
T
L
Y
P
LS
O
lti T
u
M
4
4
1
0
:
C
/
D
)
D
9
(
)
Q
(
245
1
0
0
el
.
)
e lab
H
R
(
y
t
.
i
H
R
%
0
6
/
C
˚
0
3
r
o
,
C
˚
e
5
t
a
d
h
t
i
w
l
.
a
e
c
i
t
n
4
e
l
d
i
5
e
l
v
e
e
l
v
L
e
e
v
e
L
r
e
v
u
e
L
t
r
e
s
u
e
L
i
t
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
s
r
o
t
s
p
r
o
O
t
c
u
M
d
n
210021998
o
:
c
O
i
N
H
C
T
A
B
)
P
1
6
:
(
O
N
T
O
L
)
T
1
(
0
2
0
1
2
-
-
P
1
:
1
Q
T
n
:
i
S
2
B
n
:
p
i
R
3
B
m
in
C
6
e
R
B
T
0
C
2
R
D
2
L
0
C
4
M
E
2
0
6
2
2
a
2
o
i
3
t
i
d
d
A
7
0
R
00
0
2
:
Y
T
Q
Muster
o
c
l
F
a
5
6
l
e
G
3
2
P
)
X
(
T
T
l
a
n
7
C
A
P
.
)
e
d
m
i
t
r
o
r
o
o
o
l
o
F
o
l
F
l
F
4
3
2
1
H
:
O
N
D
O
R
T
D
X
E
18
R
:
R
A
V
K
R
G
)
G
(
r
u
o
H
o
2
H
7
8
H
4
e
4
2
e
6
m
e
i
t
m
e
i
t
m
i
r
t
r
o
o
T
Y
S
L
lti T
u
M
4
1
0
:
C
/
D
)
D
9
(
245
1
0
0
11
Y
M
E
-1
+Q
-1
P
:
P
U
O
s
s
r
u
s
r
s
u
r
o
u
o
H
0
2
0
1
2
-
-
P
1
-
:
1
Q
T
n
:
i
S
2
B
n
:
p
i
R
3
B
m
n
i
C
6
e
R
B
T
T
7
0
C
2
R
6
D
2
L
0
C
4
M
E
2
0
L
6
2
2
P
a
a
2
n
O
o
i
3
t
i
d
d
7
A
7
0
R
A
P
4
0
0
0
2
:
Y
T
Q
)
Q
(
Muster
Barcode label
Y
M
E
T
D
X
E
T
l
8
1
R
-1
:
Q
R
A
+
V
-1
K
C
P
:
P
U
O
R
G
)
G
(
OSRAM
OHA02044
Page 14
LB L29S, LT L29S
Revision History: 2005-10-14
Previous Version: 2005-08-05
Page Subjects (major changes since last revision) Date of change
2, 5 new brightness groups and new ordering codes for true green 2004-10-18
2, 5 new wavelength groups and new ordering codes for true green 2004-11-08
1, 4, 6 Viewing angle at 50 % I
V
2005-10-14
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sale s Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice yo u for any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
2005-10-14 14
10) page 15
may only be used in life-support devices or systems
11) page 15
with the express written approval of
Page 15
LB L29S, LT L29S
Fußnoten:
1)
Helligkeitswerte werden mit einer
Stromeinprägedauer von 25
Genauigkeit von ±
2)
Wegen der besonderen Prozessbedingungen bei der
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung g eändert.
3)
Die LED kann kurzzeitig in Sperrichtung betrieben
werden.
4)
R
ergibt sich bei Montage auf PC-Board FR 4
thJA
(Padgröße
5)
Wellenlängen werden mit einer Stromeinprägedauer
ms und einer Genauigkeit von ±1 nm ermittelt.
von 25
6)
Spannungswerte werden mit einer
Stromeinprägedauer von 1
von ±0,1
7)
Im gestrichelten Bereich der Kennlinien muss mit
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden
8)
Maße werden wie folgt angegeben: mm (inch)
9)
Gehäuse hält TTW-Löthitze aus
10)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
11)
Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patienten in
11% ermittelt.
≥ 5 mm2 je Pad)
V ermittelt.
ms und einer
ms und einer Genauigkeit
Gefahr ist.
Remarks:
1)
Brightness groups are tested at a current pulse
duration of 25
2)
Due to the special conditions of the manufacturing
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characteristic
line. If requested, e.g. because of technical
improvements, these typ. data will be changed without
any further notice.
3)
Driving the LED in reverse direction is suitable for
short term application.
4)
R
thJA
(pad
5)
Wavelengths are tested at a current pulse duration of
ms and a tolerance of ±1 nm.
25
6)
Forward voltages are tested at a current pulse
duration of 1
7)
In the range where the line of the graph is broken, you
must expect higher brightness differences between
single LEDs within one packing unit.
8)
Dimensions are specified as follows: mm (inch)
9)
Package able to withstand TTW-soldering heat
10)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
11)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
ms and a tolerance of ± 11%.
results from mounting on PC board FR 4
size ≥ 5 mm2 per pad)
ms and a tolerance of ±0.1 V.
and the life of the user may be endangered.
Published by
OSRAM Opto Semiconductors GmbH
Wernerwerkstrasse 2, D-93049 Regensburg
www.osram-os.com
© All Rights Reserved.
2005-10-14 15
Loading...
