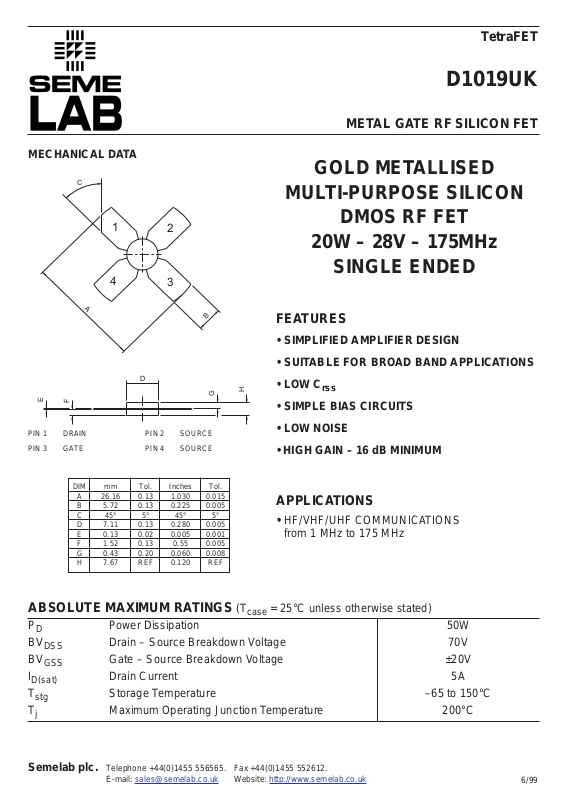

Page 1
MECHANICAL DATA
C
TetraFET
D1019UK
METAL GATE RF SILICON FET
GOLD METALLISED
MULTI-PURPOSE SILICON
E
F
PIN 1 DRAIN PIN 3 GATE
DIM mm Tol. Inches Tol.
A 26.16 0.13 1.030 0.015 B 5.72 0.13 0.225 0.005 C 45° 45° 5° D 7.11 0.13 0.280 0.005 E 0.13 0.02 0.005 0.001
F 1.52 0.13 0.55 0.005 G 0.43 0.20 0.060 0.008 H 7.67 REF 0.120 REF
1
2
DMOS RF FET
20W – 28V – 175MHz
SINGLE ENDED
4
A
3
D
PIN 2 SOURCE PIN 4 SOURCE
B
FEATURES
• SIMPLIFIED AMPLIFIER DESIGN
• SUITABLE FOR BROAD BAND APPLICATIONS
G
H
•LOW C
rss
• SIMPLE BIAS CIRCUITS
• LOW NOISE
• HIGH GAIN – 16 dB MINIMUM
APPLICATIONS
HF/VHF/UHF COMMUNICATIONS
from 1 MHz to 175 MHz
ABSOLUTE MAXIMUM RATINGS (T
P
D
D(sat)
T
stg
T
j
DSS GSS
Power Dissipation Drain – Source Breakdown Voltage Gate – Source Breakdown Voltage Drain Current Storage Temperature Maximum Operating Junction Temperature
= 25°C unless otherwise stated)
case
Semelab plc. Telephone +44(0)1455 556565. Fax +44(0)1455 552612.
E-mail: sales@semelab.co.uk
Website: http://www.semelab.co.uk
50W
70V
±20V
5A
–65 to 150°C
200°C
6/99
Page 2
D1019UK
ELECTRICAL CHARACTERISTICS (T
= 25°C unless otherwise stated)
case
Parameter Test Conditions Min. Typ. Max. Unit
BV
I
DSS
I
GSS
V
GS(th)
g
fs
G
PS
η Drain Efficiency VSWR Load Mismatch Tolerance C
iss
C
oss
C
rss
* Pulse Test: Pulse Duration = 300 µs , Duty Cycle 2%
Drain–Source
DSS
Breakdown Voltage Zero Gate Voltage Drain Current Gate Leakage Current Gate Threshold Voltage* Forward Transconductance* Common Source Power Gain
Input Capacitance Output Capacitance Reverse Transfer Capacitance
VGS= 0 ID= 100mA
VDS= 28V VGS= 0 VGS= 20V VDS= 0
ID= 10mA VDS= V VDS= 10V ID= 1A PO= 20W VDS= 28V IDQ= 0.1A
f = 175MHz VDS= 28V VGS= –5V f = 1MHz VDS= 28V VGS= 0 f = 1MHz VDS= 28V VGS= 0 f = 1MHz
GS
70
1 1
17
0.8 16 50
20:1
60 30
2.5
V
mA
µA
V S
dB
%
— pF pF pF
HAZARDOUS MATERIAL WARNING
The ceramic portion of the device between leads and metal flange is beryllium oxide. Beryllium oxide dust is highly toxic and care must be taken during handling and mounting to avoid damage to this area.
THESE DEVICES MUST NEVER BE THROWN AWAY WITH GENERAL INDUSTRIAL OR DOMESTIC WASTE.
THERMAL DATA
R
THj–case
Thermal Resistance Junction – Case Max. 3.5°C / W
Semelab plc. Telephone +44(0)1455 556565. Fax +44(0)1455 552612.
E-mail: sales@semelab.co.uk
Website: http://www.semelab.co.uk
6/99
Page 3
D1019UK
45 40 35 30
P
out
25 20
W
15 10
5 0
0 0.25 0.5 0.75 1 1.25 1.5 1.75 2
P
W
in
VDS = 28V ZDQ = 0.1A f = 175MHz
Pout Drain Efficiency
Figure 1 – Power Output and Efficiency
vs. Power Input.
-10
-15
-20
IMD3
-25
dBc
-30
-35
-40
-45 0 5 10 15 20 25 30 35 40
P
out
W PEP
VDS = 28V f1 = 175.0MHz f2 = 175.1MHz
IDQ = 0.1A
= 0.5A
I
DQ
90 80 70 60 50 40 30 20 10 0
Efficiency
%
45 40 35 30
P
out
25 20
W
15 10
5 0
0 0.25 0.5 0.75 1 1.25 1.5 1.75 2
P
in
W
VDS = 28V ZDQ = 0.1A f = 175MHz
Pout Gain
19 18 17 16 15 14 13 12 11 10
Gain
dB
Figure 2 – Power Output & Gain
vs. Power Input.
D1019UK
OPTIMUM SOURCE AND LOAD IMPEDANCE
Frequency Z
S
MHz ΩΩ
175MHz 5 + j14 12 – j14
Z
L
Figure 3 – IMD vs. Output Power.
Typical S Parameters
!VDS= 28V, IDQ= 0.1A # MHZ S MA R 50
!Freq S11 S21 S12 S22 MHz mag ang mag ang mag ang mag ang
50 0.780 -116 18 112 0.034 25 0.642 -85 100 0.775 -135 9.312 85 0.030 11 0.577 -103 150 0.795 -149 6.077 68 0.022 14 0.613 -116 200 0.826 -159 4.193 53 0.017 44 0.669 -128 250 0.853 -169 3.216 43 0.023 74 0.715 -139 300 0.878 -179 2.566 35 0.039 89 0.759 -150 350 0.903 171 1.991 23 0.052 86 0.801 -161 400 0.923 161 1.655 18 0.070 84 0.839 -173 450 0.944 151 1.322 9 0.080 80 0.878 177 500 0.963 142 1.121 4 0.098 76 0.914 167 550 0.978 136 0.899 -2 0.108 72 0.945 159 600 0.985 131 0.762 -7 0.119 66 0.966 153
Semelab plc. Telephone +44(0)1455 556565. Fax +44(0)1455 552612.
E-mail: sales@semelab.co.uk
Website: http://www.semelab.co.uk
6/99
Page 4
D1019UK
10-30pF
T1 10mm T2 13mm T3 12mm T4 4mm
15
Gate-Bias
L1
T1 T2
10-30pF
10K
10K
10nF
9 x 6mm contact pad
D1019UK
9 x 6 mm contact pad
L4
L2
T3
4.7pF
D1019UK 175MHz TEST FIXTURE
Substrate 1.6mm PTFE/glass, Er=2.5
All microstrip lines W=4.4mm
L1 1.5 turns 22swg enamelled copper wire, 6mm i.d. L2 10 turns 19swg enamelled copper wire, 6mm i.d. L3 1.5 turns 22swg enamelled copper wire, 6mm i.d. L4 13.5 turns 19swg enamelled copper wire on
Siemens B64920A618X830 ferrite core
+28V
1nF100nF 10uF
10nF
L3
T4
16-100pF
16-100pF
Semelab plc. Telephone +44(0)1455 556565. Fax +44(0)1455 552612.
E-mail: sales@semelab.co.uk
Website: http://www.semelab.co.uk
6/99
