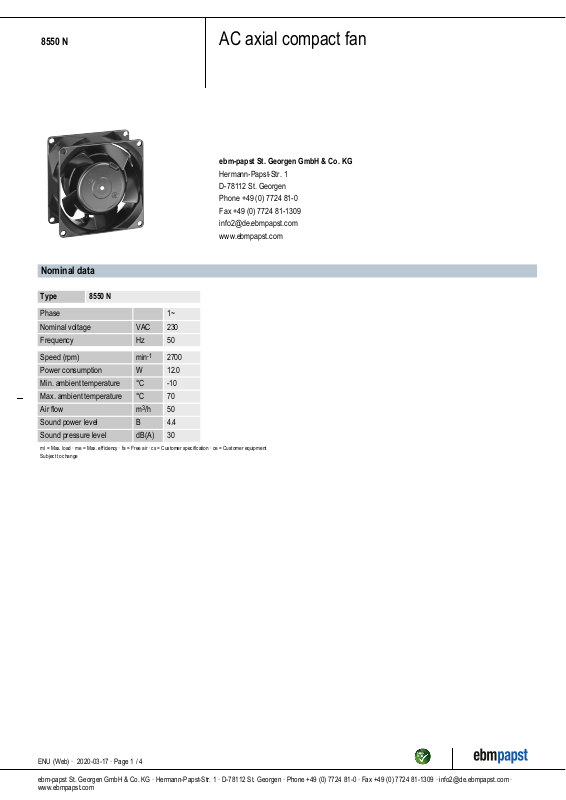

Page 1
8550 N
Nominal data
Type 8550 N
Phase 1~
Nominal voltage VAC 230
Frequency Hz 50
AC axial compact fan
ebm-papst St. Georgen GmbH & Co. KG
Hermann-Papst-Str. 1
D-78112 St. Georgen
Phone +49 (0) 7724 81-0
Fax +49 (0) 7724 81-1309
info2@de.ebmpapst.com
www.ebmpapst.com
Speed (rpm) min-12700
Power consumption W 12.0
Min. ambient temperature °C -10
Max. ambient temperature °C 70
Air flow m3/h 50
Sound power level B 4.4
Sound pressure level dB(A) 30
ml = Max. load · me = Max. efficiency · fa = Free air · cs = Customer specification · ce = Customer equipment
Subject to change
ENU (Web) · 2020-03-17 · Page 1 / 4
ebm-papst St. Georgen GmbH & Co. KG · Hermann-Papst-Str. 1 · D-78112 St. Georgen · Phone +49 (0) 7724 81-0 · Fax +49 (0) 7724 81-1309 · info2@de.ebmpapst.com ·
www.ebmpapst.com
Page 2
8550 N
AC axial compact fan
Technical description
Weight 0.490 kg
Dimensions 80 x 80 x 38 mm
Impeller material Sheet steel, painted black
Housing material Die-cast aluminum
Part no. 9274014208
Airflow direction Exhaust over struts
Direction of rotation Clockwise, viewed toward rotor
Bearing Sintec sleeve bearing
Service life L10 at 40 °C 52500 h
Service life L10 at maximum
temperature
Cable With 2 leads AWG 20, TR 64 grounding lug M4 x 8
Motor protection Protected from overload by impedance protection
Approval VDE, CSA, UL, CE
25000 h
ENU (Web) · 2020-03-17 · Page 2 / 4
ebm-papst St. Georgen GmbH & Co. KG · Hermann-Papst-Str. 1 · D-78112 St. Georgen · Phone +49 (0) 7724 81-0 · Fax +49 (0) 7724 81-1309 · info2@de.ebmpapst.com ·
www.ebmpapst.com
Page 3
8550 N
Product drawing
AC axial compact fan
ENU (Web) · 2020-03-17 · Page 3 / 4
ebm-papst St. Georgen GmbH & Co. KG · Hermann-Papst-Str. 1 · D-78112 St. Georgen · Phone +49 (0) 7724 81-0 · Fax +49 (0) 7724 81-1309 · info2@de.ebmpapst.com ·
www.ebmpapst.com
Page 4
8550 N
10
20
10
20
p
f
30
40
30
40
50
∆
m³/h
Pa
V
•
50
ä
ä
CFM
0 5 10 15 20 25 30
0,15
0,10
0,05
(in H O)
²
Curves: Air performance
AC axial compact fan
ENU (Web) · 2020-03-17 · Page 4 / 4
ebm-papst St. Georgen GmbH & Co. KG · Hermann-Papst-Str. 1 · D-78112 St. Georgen · Phone +49 (0) 7724 81-0 · Fax +49 (0) 7724 81-1309 · info2@de.ebmpapst.com ·
www.ebmpapst.com
