Il convertitore monoblock modello 5852 è stato studiato per permettere la
ricezione dei satelliti Astra e Hot Bird con l'antenna modello 1084. La selezione
dei satelliti avviene tramite l'impulso DiSEqC inviato dal ricevitore. Inoltre al fine
di adattare nel miglior modo il convertitore alle diverse antenne sul mercato, è
possibile una regolazione manuale dello skew per ogni singolo illuminatore.
Il modello 5854 è invece un monoblocco a 4° studiato principalmente per
la ricezione dei satelliti Euro Bird/Hot Bird posizionati a 9° e 13° Est.

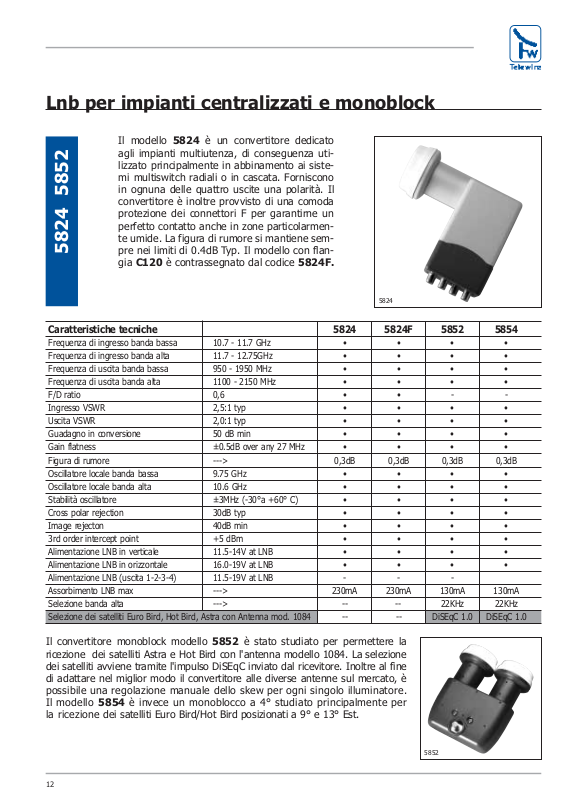

Lnb per impianti centralizzati e monoblock
5824 5852
Il modello 5824 è un convertitore dedicato
agli impianti multiutenza, di conseguenza utilizzato principalmente in abbinamento ai sistemi multiswitch radiali o in cascata. Forniscono
in ognuna delle quattro uscite una polarità. Il
convertitore è inoltre provvisto di una comoda
protezione dei connettori F per garantirne un
perfetto contatto anche in zone particolarmente umide. La figura di rumore si mantiene sempre nei limiti di 0.4dB Typ. Il modello con flangia C120 è contrassegnato dal codice 5824F.
12
Caratteristiche tecniche 5824 5824F 5852 5854
Frequenza di ingresso banda bassa 10.7 - 11.7 GHz ••••
Frequenza di ingresso banda alta 11.7 - 12.75GHz ••••
Frequenza di uscita banda bassa 950 - 1950 MHz ••••
Frequenza di uscita banda alta 1100 - 2150 MHz ••••
F/D ratio 0,6 • • - Ingresso VSWR 2,5:1 typ ••••
Uscita VSWR 2,0:1 typ ••••
Guadagno in conversione 50 dB min ••••
Gain flatness ±0.5dB over any 27 MHz ••••
Figura di rumore ---> 0,3dB 0,3dB 0,3dB 0,3dB
Oscillatore locale banda bassa 9.75 GHz ••••
Oscillatore locale banda alta 10.6 GHz ••••
Stabilità oscillatore ±3MHz (-30°a +60° C) ••••
Cross polar rejection 30dB typ ••••
Image rejecton 40dB min ••••
3rd order intercept point +5 dBm ••••
Alimentazione LNB in verticale 11.5-14V at LNB ••••
Alimentazione LNB in orizzontale 16.0-19V at LNB ••••
Alimentazione LNB (uscita 1-2-3-4) 11.5-19V at LNB - - Assorbimento LNB max ---> 230mA 230mA 130mA 130mA
Selezione banda alta ---> -- -- 22KHz 22KHz
Selezione dei satelliti Euro Bird, Hot Bird, Astra con Antenna mod. 1084 -- -- DiSEqC 1.0 DiSEqC 1.0
5824
5852
