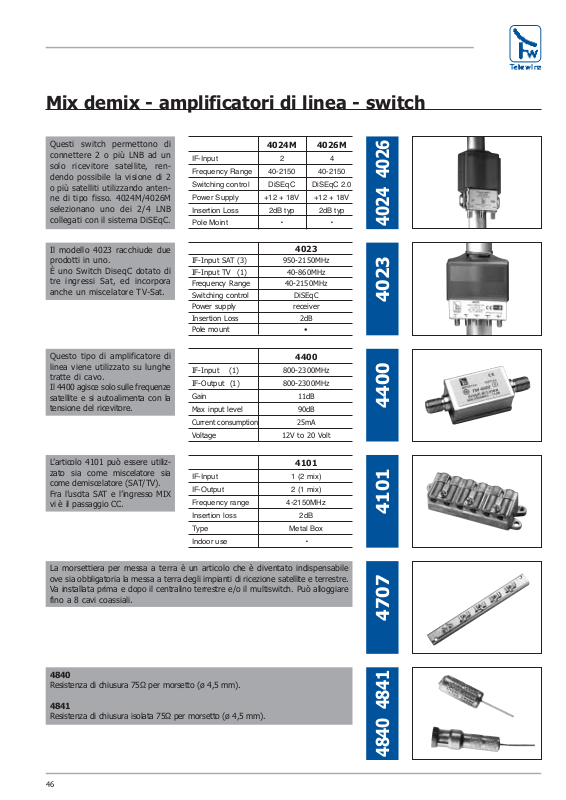

Mix demix - amplificatori di linea - switch
4024 4026
Questi switch permettono di
connettere 2 o più LNB ad un
solo ricevitore satellite, rendendo possibile la visione di 2
o più satelliti utilizzando antenne di tipo fisso. 4024M/4026M
selezionano uno dei 2/4 LNB
collegati con il sistema DiSEqC.
4023
Il modello 4023 racchiude due
prodotti in uno.
È uno Switch DiseqC dotato di
tre ingressi Sat, ed incorpora
anche un miscelatore TV-Sat.
4400
Questo tipo di amplificatore di
linea viene utilizzato su lunghe
tratte di cavo.
Il 4400 agisce solo sulle frequenze
satellite e si autoalimenta con la
tensione del ricevitore.
4101
L’articolo 4101 può essere utilizzato sia come miscelatore sia
come demiscelatore (SAT/TV).
Fra l’uscita SAT e l’ingresso MIX
vi è il passaggio CC.
4707
La morsettiera per messa a terra è un articolo che è diventato indispensabile
ove sia obbligatoria la messa a terra degli impianti di ricezione satellite e terrestre.
Va installata prima e dopo il centralino terrestre e/o il multiswitch. Può alloggiare
fino a 8 cavi coassiali.
4840
Resistenza di chiusura 75Ω per morsetto (ø 4,5 mm).
4841
Resistenza di chiusura isolata 75Ω per morsetto (ø 4,5 mm).
4840 4841
46
4024M 4026M
IF-Input 2 4
Frequency Range 40-2150 40-2150
Switching control DiSEqC DiSEqC 2.0
Power Supply +12 + 18V +12 + 18V
Insertion Loss 2dB typ 2dB typ
Pole Moint • •
4400
IF-Input (1) 800-2300MHz
IF-Output (1) 800-2300MHz
Gain 11dB
Max input level 90dB
Current consumption 25mA
Voltage 12V to 20 Volt
4101
IF-Input 1 (2 mix)
IF-Output 2 (1 mix)
Frequency range 4-2150MHz
Insertion loss 2dB
Type Metal Box
Indoor use •
4023
IF-Input SAT (3) 950-2150MHz
IF-Input TV (1) 40-860MHz
Frequency Range 40-2150MHz
Switching control DiSEqC
Power supply receiver
Insertion Loss 2dB
Pole mount •
