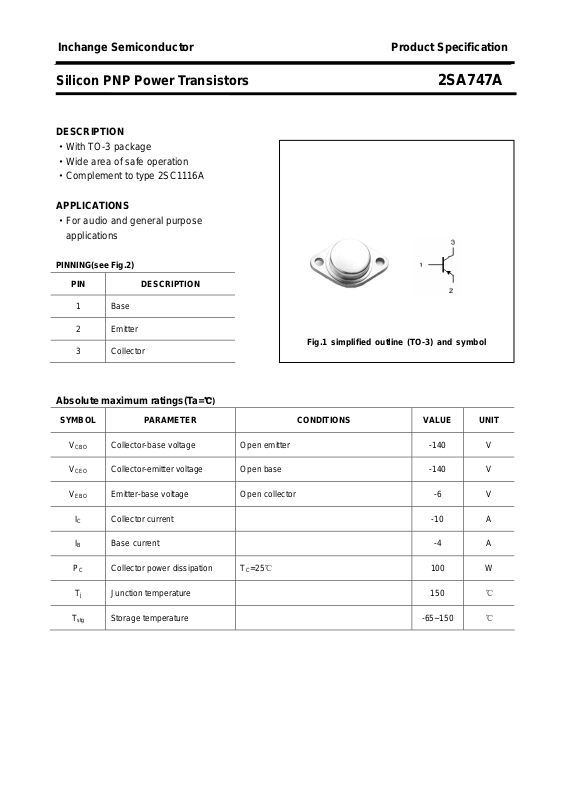

Inchange Semiconductor Product Specification
Silicon PNP Power Transistors 2SA747A
DESCRIPTION
·With TO-3 package
·Wide area of safe operation
·Complement to type 2SC1116A
APPLICATIONS
·For audio and general purpose
applications
PINNING(see Fig.2)
PIN DESCRIPTION
1
2 Emitter
3 Collector
Base
Fig.1 simplified outline (TO-3) and symbol
Absolute maximum ratings(Ta=℃)
SYMBOL PARAMETER CONDITIONS VALUE UNIT
V
CBO
V
CEO
V
EBO
I
C
I
B Base current -4 A
B
P
C
Collector-base voltage Open emitter -140 V
Collector-emitter voltage Open base -140 V
Emitter-base voltage Open collector -6 V
Collector current -10 A
Collector power dissipation TC=25℃ 100 W
T
j
T
stg
Junction temperature 150 ℃
Storage temperature -65~150 ℃

Inchange Semiconductor Product Specification
Silicon PNP Power Transistors 2SA747A
CHARACTERISTICS
Tj=25℃ unless otherwise specified
SYMBOL PARAMETER CONDITIONS MIN TYP. MAX UNIT
V
(BR)CEO
V
(BR)EBO
V
CEsat
V
BEsat
I
CBO
I
EBO
h
FE
f
T
Collector-emitter breakdown voltage IC=-50mA ;IB=0 -140 V
Emitter-base breakdown voltage IE=-1mA ;IC=0 -6 V
Collector-emitter saturation voltage IC=-5A; IB=-0.5A -2.0 V
Base-emitter saturation voltage IC=-5A; IB=-0.5A -2.5 V
Collector cut-off current VCB=-140V; IE=0 -0.1 mA
Emitter cut-off current VEB=-6V; IC=0 -1.0 mA
DC current gain IC=-3A ; VCE=-4V 30
Transition frequency IC=-0.5A ; VCE=-12V 15 MHz
Switching times
t
r
t
stg
Rise time 1.2 μs
Storage time 3.3 μs
V
=-12V;RL=4Ω;IC=-3A
CC
=-200mA,IB2=50mA
I
B1
t
f
Fall time
0.8 μs
2

Inchange Semiconductor Product Specification
Silicon PNP Power Transistors 2SA747A
PACKAGE OUTLINE
Fig.2 outline dimensions (unindicated tolerance:±0.1mm)
3
