User's Manual
Sound Force : Monitor
SF-20AL / SF-20AR / SF-1521A
Antes de utilizar el equipo, lea la sección
“Precauciones de seguridad” de este manual.
Conserve este manual para futuras consultas.
Before operating the device, please read the
“Safety precautions” section of this manual.
Retain this manual for future reference.
CONTENTS
SAFETY PRECAUTIONS
WARRANTY
DECLARATION OF CONFORMITY
INTRODUCTION
CONFIGURATIONS
SPECIFICATIONS
LINE DRAWINGS
DESCRIPTION OF AMPLIFIERS
INSTALLATION AND ACCESSORIES
ANNEX II: Line connections: unbalanced and balanced
ANNEX III: DASnet cables
3
4
5
6 - 7
8
9
10
11 - 15
16 - 20
21
22
Manual del Usuario / SF series / User’s Manual
DECLARACIÓN DE CONFORMIDAD
DECLARATION OF CONFORMITY
D.A.S. Audio, S.A.
C/ Islas Baleares, 24 - 46988 - Pol. Fuente del Jarro - Valencia. España
(Spain).
Declara que Sound Force Monitor series:
Declares that Sound Force Monitor series:
Cumple con los objetivos esenciales de las Directivas:
Abide by essential objectives relating Directives:
l Directiva de Baja Tensión (Low Voltage Directive) 2014/35/UE
l Directiva de Compatibilidad Electromagnética (EMC) 2014/30/UE
l Directiva RoHS 2011/65/UE
l Directiva RAEE (WEEE) 2012/19/UE
Y es conforme a las siguientes Normas Armonizadas Europeas:
In accordance with Harmonized European Norms:
l EN 60065:2014.- Audio, video and similar electronic apparatus. Safety
requirements.
l EN 55032:2012.- Electromagnetic compatibility of multimedia equipment.
Emission requirements.
l EN 55103-2:2009.- Electromagnetic compatibility. Product family
standard for audio, video, audio-visual and entertainment lighting control
apparatus for professional use. Part 2:Immunity.
l EN 50581:2012.- Technical documentation for the assessment of
electrical and electronic products with respect to the restriction of
hazardous substances.
Manual del Usuario / SF series / User’s Manual
5
GARANTÍA
Todos nuestros productos están garantizados por un periodo de 24
meses desde la fecha de compra.
Las garantías sólo serán válidas si son por un defecto de
fabricación y en ningún caso por un uso incorrecto del producto.
Las reparaciones en garantía pueden ser realizadas,
exclusivamente, por el fabricante o el servicio de asistencia técnica
autorizado.
Otros cargos como portes y seguros, son a cargo del comprador
en todos los casos.
Para solicitar reparación en garantía es imprescindible que el
producto no haya sido previamente manipulado e incluir una
fotocopia de la factura de compra.
WARRANTY
All D.A.S. products are warrantied against any manufacturing defect
for a period of 2 years from date of purchase.
The warranty excludes damage from incorrect use of the product.
All warranty repairs must be exclusively undertaken by the factory
or any of its authorised service centers.
To claim a warranty repair, do not open or intend to repair the
product.
Return the damaged unit, at shippers risk and freight prepaid, to
the nearest service center with a copy of the purchase invoice.
4
Manual del Usuario / SF series / User’s Manual
Sound Force : Monitor
SF-20AL / SF-20AR / SF-1521A
Cajas acústicas activas / Self-powered loudspeaker enclosures
El signo de exclamación dentro de un triángulo indica la
existencia de importantes instrucciones de operación y
mantenimiento en la documentación que acompaña al producto.
Conserve y lea todas estas instrucciones. Siga las advertencias.
ATENCIÓN: Es un producto clase A, por lo que en entornos
domésticos puede causar radio-interferencias, en cuyo caso el
usuario tendrá que tomar las medidas oportunas.
De acuerdo con EN55103-2, usar el equipo sólo en entornos E1,
E2, E3 ó E4.
No desconecte la tierra en el conector de alimentación pues es
peligroso e ilegal. Equipo de Clase I. El producto debe ser
conectado a un enchufe con toma de tierra. Sólo use este
equipo con el cable de red de alimentación adecuado para su
país.
El signo del rayo con la punta de flecha, alerta contra la
presencia de voltajes peligrosos no aislados. Para reducir el
riesgo de choque eléctrico, no retire la cubierta.
No instale el aparato cerca de ninguna fuente de calor como
radiadores, estufas u otros aparatos que produzcan calor. Debe
instalarse siempre sin bloquear la libre circulación de aire por las
aletas del radiador.
No exponga este equipo a la lluvia o humedad sin el protector
de lluvia recomendado. No exponga el equipo a salpicaduras sin
el protector de lluvia recomendado, ni coloque sobre él objetos
que contengan líquidos, tales como vasos y botellas.
Precauciones de Seguridad
Safety Precautions
The exclamation point inside an equilateral triangle is intend to
alert the users to the presence of important operating and
mainten ance (servi cing) in structions in th e litera ture
accompanying the product. Heed all warnings. Follow all
instructions. Keep these instructions.
WARNING: This is a class A product. In a domestic environment
this product may cause radio interferences in which case the
user may be required to take adequate measures.
Use this product only in E1, E2, E3 or E4 environments
according to EN55103-2.
Do not remove mains connector ground, it is dangerous and
illegal. Class I device. The product must be connected to mains
socket outlet with protective earth connection. Only use this
equipment with an appropriate mains cord for your country.
The lightning and arrowhead symbol warns about the presence
of uninsulated dangerous voltage. To reduce the risk of electric
shock, do not remove the cover.
Do not install near any heat sources such as radiators, heat
registers, stoves or other apparatus that produce heat.
The circulation of air through the heatsink must not be blocked.
Do not expose this device to rain or moisture without the rain
protector supplied. Do not place any objects containing liquids,
such as bottles or glasses, on the top of the unit. Do not splash
liquids on the unit without the rain protector supplied.
Este símbolo indica que el presente producto no puede ser
tratado como residuo doméstico normal, sino que debe
entregarse en el correspondiente punto de recogida de equipos
eléctricos y electrónicos.
Equipo diseñado para funcionar entre 15ºC y 45ºC con una
humedad relativa máxima del 95%, con un rango de ±10% de la
tensión nominal de alimentación indicada en la etiqueta trasera
(según IEC 60065). Si debe sustituir el fusible preste atención al
tipo y rango.
El cableado exterior conectado al equipo requiere de su
instalación por una persona instruida o el uso de cables flexibles
ya preparados.
Si el aparato es conectado permanentemente, la instalación
eléctrica del edificio debe incorporar un interruptor multipolar con
separación de contacto de al menos 3mm en cada polo.
Para desconectar el dispositivo debe usar el enchufe.
Desconecte este aparato durante tormentas eléctricas,
terremotos o cuando no se vaya a emplear durante largos
periodos.
No emplace altavoces en proximidad a equipos sensibles a
campos magnéticos, tales como monitores de televisión o
material magnético de almacenamiento de datos.
No emplace el producto sobre un carro, base, tripode, soporte o
mesa inestables. El dispositivo puede caer, causando serias
heridas y dañándose gravemente.
El colgado del equipo sólo debe realizarse utilizando los herrajes
de colgado recomendados y por personal cualificado. No
cuelgue la caja de las asas y respete los valores máximos de
carga dados en el manual.
No existen partes ajustables por el usuario en el interior de este
equipo. Cualquier operación de mantenimiento o reparación
debe ser realizada por personal cualificado. Es necesario el
servicio técnico cuando el equipo se haya dañado de alguna
forma, como que haya caído líquido o algún objeto en el interior
del aparato, haya sido expuesto a lluvia o humedad, no funcione
correctamente, haya recibido un golpe o su cable de red esté
dañado.
Limpie con un paño seco. No use limpiadores con disolventes. Clean only with a dry cloth. Do not use any solvent based
This symbol on the product indicates that this product should
not be treated as household waste. Instead it shall be handed
over to the appicable collection point for the recycling of
electrical and electronic equipment.
Working temperature ranges from 15ºC to 45ºC with a relative
humidity of 95%, with ±10% of the rated main voltage value
indicated on the rear label (according to IEC 60065). If the fuse
needs to be replaced, please pay attention to correct type and
ratings.
The outer wiring connected to the device requires installation by
an instructed person or the use of a flexible cable already
prepared.
If the apparatus is connected permanently, the electrical system
of the building must incorporate a multipolar switch with a
separation of contact of at least 3mm in each pole.
To disconnect the device, you should use the mains plug. Unplug
this apparatus during lightning storms, earthquakes or when
unused for long periods of time.
Do not place loudspeakers in proximity to devices sensitive to
magnetic fields such as television monitors or data storage
magnetic material.
Do not place the product on an unstable cart, stand, tripod,
bracket or table. The device may fall, causing serious injury, and
serious damage to the device itself.
The appliance should be flown only from the rigging points and
by qualified personnel. Do not suspend the box from the handles
and respect the maximium load values given in the manual.
No user serviceable parts inside. Refer all servicing to qualified
service personnel. Servicing is required when the apparatus has
been damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the
apparatus, the apparatus has been exposed to rain or moisture,
does not operate normally or has been dropped.
cleaners.
Manual del Usuario / SF series / User’s Manual
3
INTRODUCTION

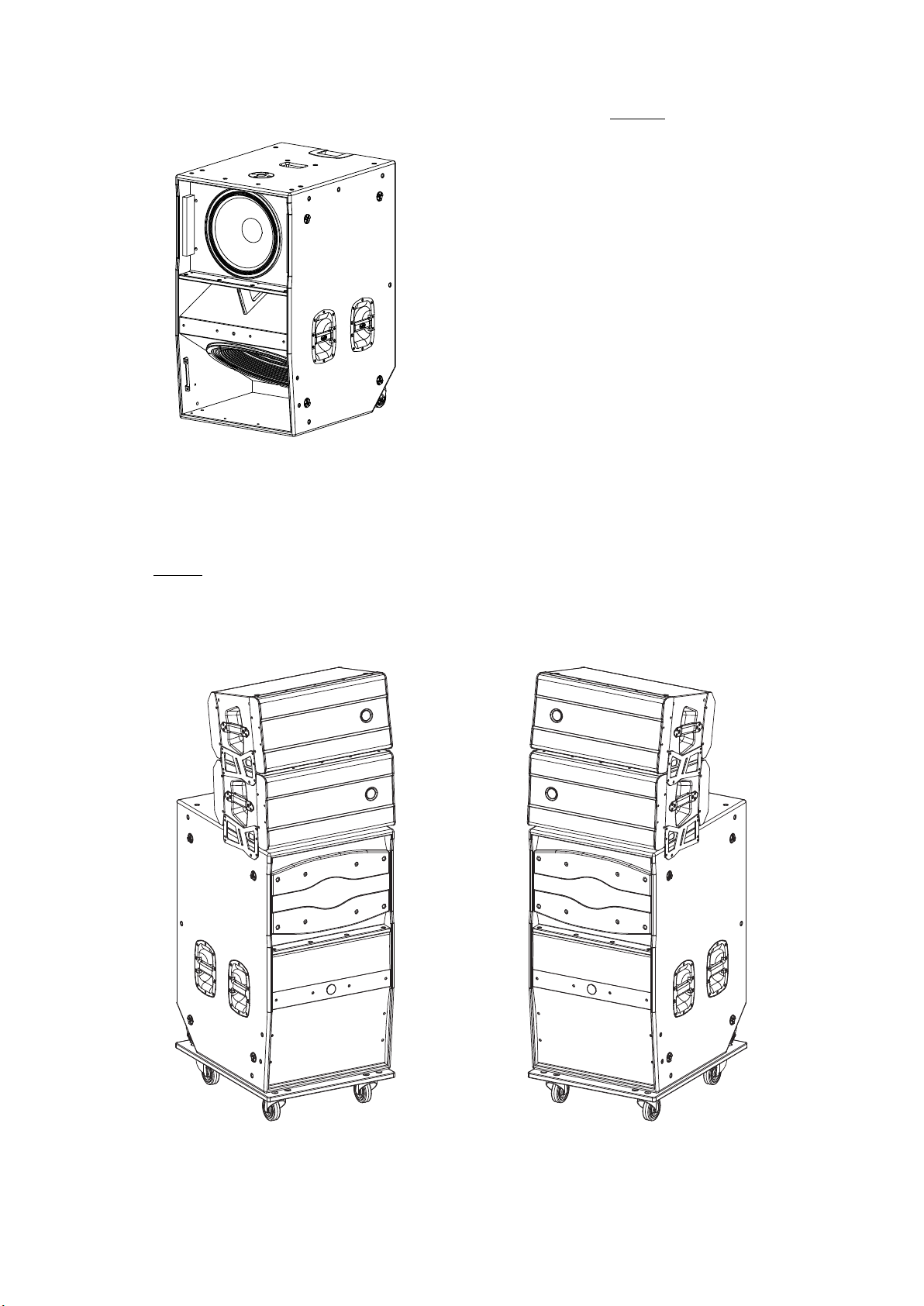

Left SF-Monitor Right SF-Monitor
SF-Monitor
The new SF-Monitor is a powered DJ monitor system designed by D.A.S. for discerning DJ´s world-wide.
The impressive SF-Monitor comprises two parts, the SF-20AL (left version), or SF-20AR (right version),
powered mid-high unit and the SF-1521A, an innovative two-way low frequency system. Specially designed
stacking hardware allows the SF-20AL, or SF-20AR, to be mounted on the SF-1521A subwoofer and angled at
the DJ´s preference. Both the SF-20A (L/R) and the SF-1521A are DASnet™ capable, allowing for remote
monitoring and control of the systems.
The SF-Monitor is a true plug-and-play system. The audio signal can be sent to the SF-1521A directly from
the DJ mixer and then looped to the SF-20A (L/R) thanks to the system presets located on the SF-20A (L/R)
and SF-1521A which align the two units without the need of an external DSP.
Features
SF-20AL / SF-20AR
– DASnet™ remote monitoring and control capable
– 12AN4 loudspeaker
– M-75N compression driver
– Custom colors available
– Companion subwoofer system SF-1521A
– JP-20 hardware included.
The SF-20AL is left version, while the SF-20AR is right
version, of the mid-high unit which is part of the SF-Monitor
system. The powered SF-20A (L/R) can also be used individually
SF-20AL
to provide additional reach in areas not covered by the main
Sound Force system. The mid range incorporates the optimized
12AN4 neodymium loudspeaker providing high output and
reliability. High frequency response relies on a compression
driver-waveguide assembly which employs the M-75N
neodymium compression driver. Two aluminum assemblies
attached to the front of the cabinet comprise the high
frequency waveguide and the carrier for the 12” woofer. The
rear of the SF-20A (L/R) is dominated by an aluminum heat sink
housing the powerful Class D amplifier and related electronics.
A new stacking system allows the SF-20A (L/R) to be
SF-20AR
mounted on the SF-1521A companion subwoofer and angled at
the DJ´s preference.
6
Manual del Usuario / SF series / User’s Manual
SF-1521A
– 15GNR mid-bass speaker
– 21UXN4 low frequency speaker
– DASnet™ remote monitoring and control
capable
– Companion mid-high system SF-20A (L/R)
The SF-1521A is a unique, powered hybrid
subwoofer system which is part of the SF-Monitor
system. It combines the hard-hitting and defined
performance of a 15" loudspeaker with the deep,
air-moving power of a 21". The SF-1521A employs
the 15GNR loudspeaker for mid-bass reproduction
up to 200 Hz. The extreme low end of the
system´s frequency range is handled by a single
21UXN4 loudspeaker ideal for demanding dance
club applications. A Class D two channel amplifier
developing 1700 Wcontinuos per channel provides
the power. The SF-1521A can also be deployed for
impressive low frequency reproduction in support
systems.
Note:
It’s allowed stacking up to 2 units on a SF-1521A, but the SF-20A (L / R) presets allow to work up to 4 units.
PL-SFMS
The PL-SFMS is an accessory dolly, it allows to move easy the system (see images below), so when units
are transported on the platform, precaution must be taken to avoid tipping, and prevent injuries.
Left SF-Monitor + PL-SFMS Right SF-Monitor + PL-SFMS
Manual del Usuario / SF series / User’s Manual
7
Loading...
