DAP Audio GIG-83CFX operation manual [de]
GIG-83CFX V1
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande
Bestellnummer: D2282
HANDBUCH
DEUTSCH
GIG-83CFX
Bestellnummer: D2282
Inhaltsverzeichnis
Warnung .............................................................................................................................................................................. 2
Auspacken ..................................................................................................................................................................... 2
Sicherheitshinweise ....................................................................................................................................................... 2
Bestimmungsgemäßer Gebrauch ............................................................................................................................. 4
Rückgabe ....................................................................................................................................................................... 4
Reklamationen .............................................................................................................................................................. 4
Beschreibung des Geräts ................................................................................................................................................ 5
Funktionen ...................................................................................................................................................................... 5
Übersicht ......................................................................................................................................................................... 5
Installation ........................................................................................................................................................................... 6
Einleitung ........................................................................................................................................................................ 6
Vorbereitung .................................................................................................................................................................. 6
Steuerelemente ................................................................................................................................................................. 7
Module ..............................................................................................................................................................................12
Option 1 - SMP-S (Bestellnummer: D2290) ..............................................................................................................12

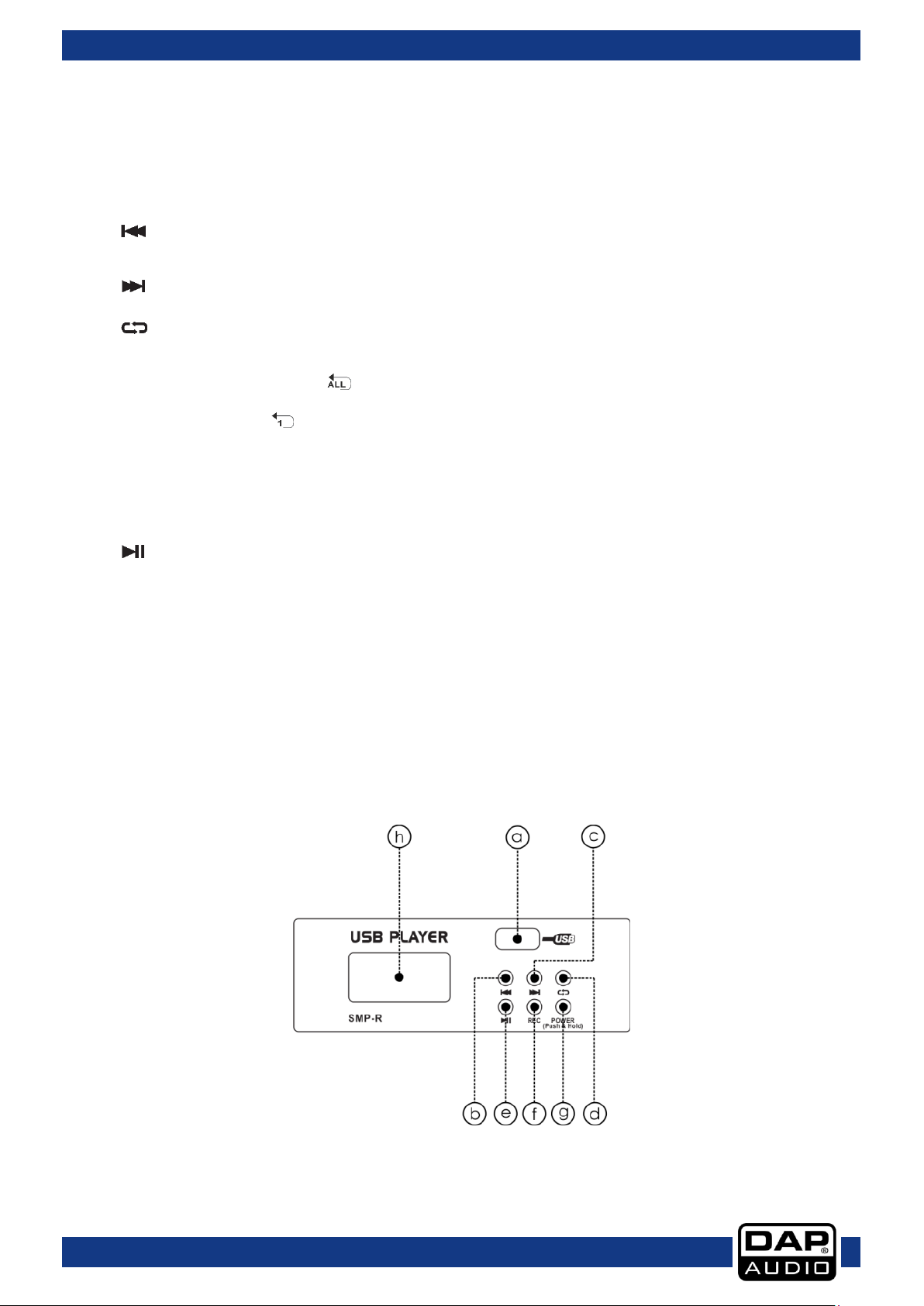

Option 2 - SMP-R (Bestellnummer: D2291) ..............................................................................................................14
Option 3 - Bluetooth Version 2.1 (Bestellnummer: D2292) ...................................................................................15
Installation und Verbindung ..........................................................................................................................................16

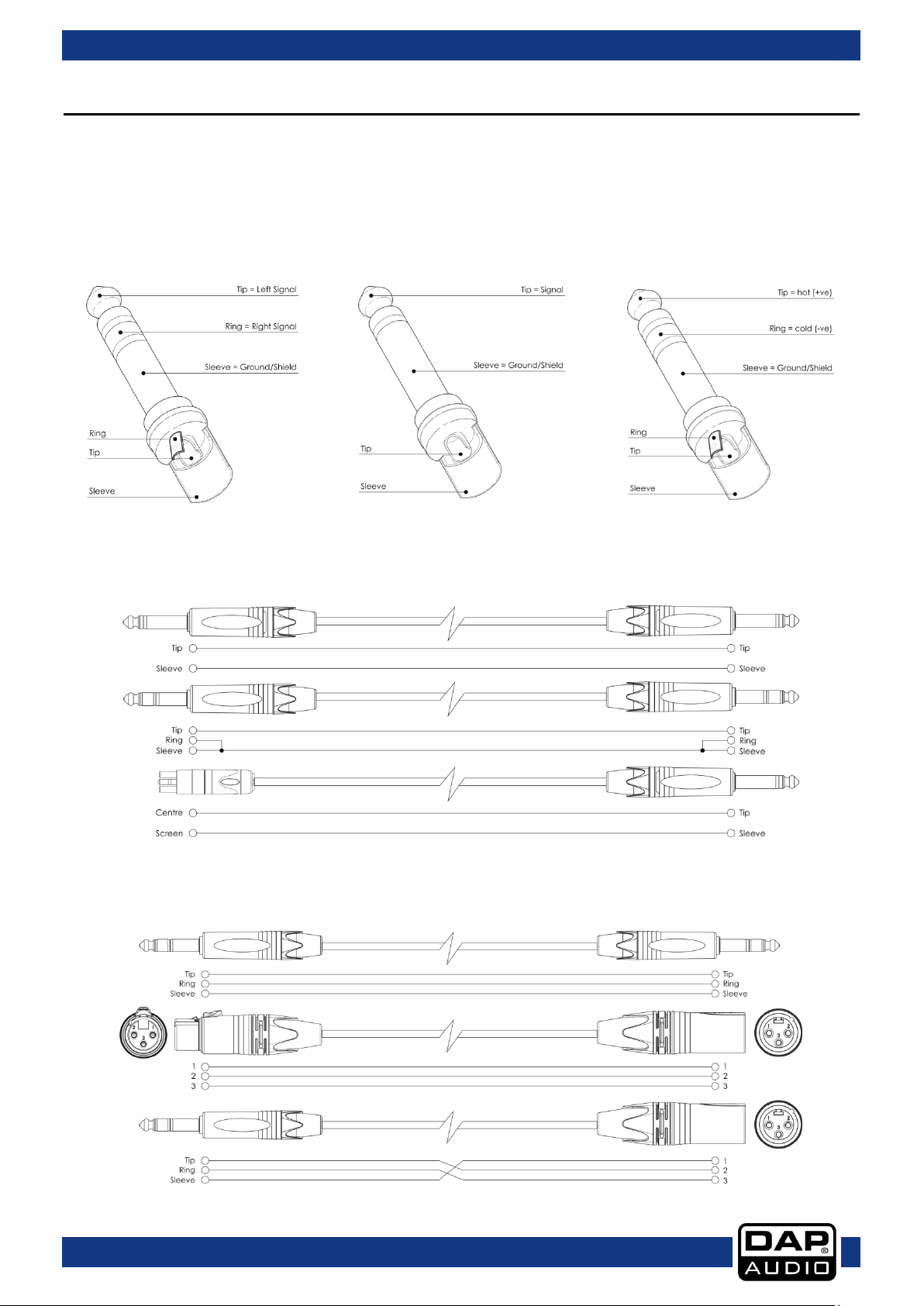

Anschlusskabel ................................................................................................................................................................17
Blockdiagramm ...............................................................................................................................................................18
Preset-Liste GIG-83CFX ...................................................................................................................................................19
Technische Daten ............................................................................................................................................................20
Notizen ...............................................................................................................................................................................21
Abmessungen ..................................................................................................................................................................22
1
GIG-83CFX
Bestellnummer: D2282
BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG
DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN!
ACHTUNG!
Gerät vor Regen und Feuchtigkeit schützen!
Ziehen Sie das Stromkabel ab, bevor Sie das Gehäuse öffnen!
ACHTUNG! Seien Sie vorsichtig beim Umgang mit diesem Gerät.
Bei gefährlichen Netzspannungen könnten Sie
beim Berühren der Kabel einen
lebensgefährlichen elektrischen Schlag erhalten!
Warnung
Auspacken
Packen Sie das Produkt direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und
Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der
Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie
es in der Originalverpackung zurücksenden.
Lieferumfang:
GIG-83CFX Mischpult
AC-Netzteil
Bedienungsanleitung
Sicherheitshinweise
Alle Personen, die dieses System installieren, bedienen und warten, müssen:
- dafür qualifiziert sein und
- die Anweisungen in dieser Bedienungsanleitung beachten.
Versichern Sie sich bitte vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten
hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es
nicht.
Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die
Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen am System entstehen, keine
Haftung übernehmen.
Dieses System enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie
Wartungsarbeiten nur von qualifizierten Technikern durchführen.
WICHTIG:
Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte
Änderungen an diesem System entstehen.
Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen
Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen!
Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt.
Der Massekontakt darf niemals abgeklebt werden.
2
GIG-83CFX
Bestellnummer: D2282
Achten Sie darauf, dass keine Kabel herumliegen.
Führen Sie keine Objekte in die Belüftungsschlitze ein.
Schließen Sie dieses Gerät nie an ein Dimmerpack an.
Schalten Sie das System nicht in kurzen Abständen ein und aus, da das die Nutzungsdauer des
Systems verkürzt.
Öffnen Sie das Gerät auf keinen Fall und nehmen Sie keine Änderungen an ihm vor.
Der Eingangssignalpegel sollte nicht höher sein als notwendig, um die volle Ausgabeleistung zu
erreichen.
Schließen Sie keine Mikrofone an die Konsole bzw. Stagebox an, solange die Phantomspeisung
aktiviert ist. Zudem muss der Monitorlautsprecher / die PA-Anlage lautlos gestellt werden, wenn die
Phantomspeisung ein- oder ausgeschaltet wird. Die Anlage benötigt einige Sekunden nach dem
Einschalten, um sich einzustellen. Warten Sie so lange, bevor Sie die Eingangsverstärkungswerte
einstellen.
Benutzen Sie das Produkt nur in Innenräumen und vermeiden Sie den Kontakt mit Wasser oder
anderen Flüssigkeiten.
Bringen Sie das Produkt nicht in die Nähe von offenen Feuern oder leicht entflammbaren
Flüssigkeiten oder Gasen.
Trennen Sie das System immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen
wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an. Ziehen
Sie den Stecker niemals am Kabel aus der Steckdose.
Das Gerät muss immer mit der Masseleitung des Netzkabels an die elektrische Systemerde
angeschlossen werden.
Stellen Sie sicher, dass Sie nur die richtigen Kabeltypen und nur einwandfreie Kabel verwenden.
Die Eingangssignale in den Mischer müssen symmetrisch sein, um ein störendes Brummgeräusch zu
vermeiden.
Verwenden Sie eine DI-Box, um unsymmetrische Signale in symmetrische umzuwandeln. Alle
Eingangssignale sollten sehr rein sein.
Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der
Rückseite des Geräts angegeben.
Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das System und das
Netzkabel in regelmäßigen Abständen auf eventuelle Schäden.
Schalten Sie das Gerät aus, wenn Sie das Netzkabel oder die Signalkabel austauschen oder den
Schalter für den Eingangsmodus betätigen.
Extreme Frequenzverstärkungen in Kombination mit einem hohen Eingangspegel können zur
Übersteuerung Ihrer Ausrüstung führen. Wenn das der Fall ist, muss der Eingangspegel mit der INPUTSteuerung gedrosselt werden.
Zum Hervorheben eines bestimmten Frequenzbereiches muss er nicht zwingend mit der
entsprechenden Steuerung verstärkt werden. Sie können diesen Effekt auch erreichen, indem Sie die
umgebenden Frequenzbereiche dämpfen. Auf diese Art wird die Übersteuerung des nachfolgenden
Geräts in der Soundkette vermieden. Zudem erhalten Sie sich die wertvolle dynamische Reserve
(„Headroom“).
Vermeiden Sie Masseschleifen! Schließen Sie die Endstufen und den Mixer an denselben Stromkreis
an, damit die Phasen übereinstimmen.
Trennen Sie das System unverzüglich von der Stromversorgung, falls es herunterfällt oder stark
erschüttert wird. Lassen Sie das Gerät von einem qualifizierten Techniker auf Sicherheit überprüfen,
bevor Sie es erneut in Betrieb nehmen.
Schalten Sie das System nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt
wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das System beschädigen.
Schalten Sie das System erst ein, wenn es Zimmertemperatur erreicht hat.
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das
Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Dap AudioHändler.
Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern
durchgeführt bzw. bearbeitet werden.
Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die
bereits enthaltenen Sicherungen.
GARANTIE: Ein Jahr ab Kaufdatum.
3
GIG-83CFX
Bestellnummer: D2282
Dieses Produkt darf nicht über den Hausmüll entsorgt werden.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen
erhöht die Lebensdauer des Geräts.
Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter.
Die maximale Umgebungstemperatur für den Betrieb beträgt t
überschritten werden.
Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 35 °C nicht überschreiten.
Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden
nehmen und die Garantie erlischt.
Jegliche unsachgemäße Verwendung für zu Risiken wie z. B. Kurzschlüsse, Verbrennungen,
Stromschlag, Abstürze, etc.
Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr!
Rückgabe
Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir
lassen keine Waren rückholen.
Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle
Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die
zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. Rufen Sie Highlite an
unter 0031-455667723 oder schreiben Sie ein E-Mail an aftersales@highlite.nl und fordern Sie eine RMANummer an, bevor Sie die Ware versenden. Sie sollten die Modellnummer und die Seriennummer sowie
eine kurze Begründung für die Rücksendung angeben. Verpacken Sie die Ware sorgfältig, da Sie für alle
Transportschäden, die durch unsachgemäße Verpackung entstehen, haften. Highlite behält sich das
Recht vor, das Produkt oder die Produkte nach eigenem Ermessen zu reparieren oder zu ersetzen. Wir
empfehlen Ihnen, die Verwendung von UPS-Verpackungen oder die Produkte doppelt zu verpacken. So
sind Sie immer auf der sicheren Seite.
Hinweis: Wenn Sie eine RMA-Nummer erhalten, geben Sie bitte die folgenden Daten auf einem Zettel an
und legen Sie ihn der Rücksendung bei:
1) Ihr Name
2) Ihre Anschrift
3) Ihre Telefonnummer
4) Eine kurze Problembeschreibung
Reklamationen
Der Kunde ist dazu verpflichtet, die empfangene Ware direkt nach Erhalt auf Fehler und/oder sichtbare
Defekte zu überprüfen, oder diese Überprüfung nach dem Erhalt der Benachrichtigung, dass die Ware
nun zur Verfügung steht, durchzuführen. Das Transportunternehmen haftet für Transportschäden. Deshalb
müssen ihm eventuelle Schäden bei Erhalt der Warenlieferung mitgeteilt werden.
Es unterliegt der Verantwortung des Kunden, das Transportunternehmen über eventuelle
Transportschäden der Ware zu informieren und Ausgleichsforderungen geltend zu machen. Alle
Transportschäden müssen uns innerhalb von einem Tag nach Erhalt der Lieferung mitgeteilt werden.
Alle Rücksendungen müssen vom Kunden freigemacht werden und eine Mitteilung über den
Rücksendegrund enthalten. Nicht freigemachte Rücksendungen werden nur entgegengenommen,
wenn das vorher schriftlich vereinbart wurde.
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg
oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert.
Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten
vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren.
4
= 45°C und darf auf keinen Fall
a
GIG-83CFX
Bestellnummer: D2282
Beschreibung des Geräts
Funktionen
Besonders geräuscharmer Mikrofon-Vorverstärker +48V Phantomspeisung
2 MIC-Eingangskanäle mit XLR- und symmetrischem Line-Eingang, I/O-Insert und
Kompressionsregler.
Low-Cut-Funktion an jedem MIC-Eingang.
2 Stereo-Eingangskanäle mit Mono-XLR-Eingang und 6,35-mm-TRS-Klinkeneingang.
1 Stereo-Eingangskanal mit RCA- und 6,35-mm-TRS-Klinkeneingang.
3-Band-EQ und Peak-LEDs an jedem MIC-Kanal.
2-Band-EQ und Peak-LEDs an Stereo-Kanälen.
AUX Send an jedem Kanal für externe Effekte und Monitor FX Send an jedem Kanal für interne
Effekte.
Zweiteiliges Eingangssignal, das dem Hauptmix oder dem Control-Room- / Kopfhörerausgang
zugewiesen werden kann.
Unsymmetrischer 6,35-mm-TS-Ausgang, Control-Room- und Kopfhörer-Ausgang.
Integrierter 24-bit DSP-Effekt mit 100 Voreinstellungen.
Optionaler MP3- oder Bluetooth-Player.
Übersicht
5
GIG-83CFX
Bestellnummer: D2282
Installation
Einleitung
Dieses professionelle und kompakte Mischpult bietet Ihnen mehr Qualität und Zuverlässigkeit als je zuvor.
Mit diesem Gerät erzielen Sie einen weichen, exakten, natürlichen und offenen Klang. Die Mischer sind für
Auftritte, Aufnahmen und feste PA-Installationen geeignet.
Das GIG-83CFX verfügt über Funktionen, die bei anderen Pulten seiner Größe vergeblich zu suchen sind:
2 Mono-Eingangskanäle (mit extrem geräuscharmen Mikrofonvorverstärkern und einer Phantomspeisung
von +48 Volt), 3 Stereo-Eingangskanäle, die jeweils mit einem 3-Band-Equalizer (Hi, MID und LOW) und
zwei zusätzlichen Aux-Reglern versehen sind, hochpräzise 8-teilige Balkendiagramm-Anzeige und
zweiteiliges Eingangssignal, das dem Hauptmix und dem Control Room/Kopfhörerausgang zugewiesen
werden kann, etc.
Obwohl dieses Mischpult einfach zu bedienen ist, sollten Sie sich jeden Abschnitt dieses Handbuchs
sorgfältig durchlesen.
Vorbereitung
1) Prüfen Sie, welche AC-Spannung in Ihrem Land zur Verfügung steht, bevor Sie das Mischpult an eine
Steckdose anschließen.
2) Stellen Sie sicher, dass der Netzschalter ausgeschaltet ist, bevor Sie das Mischpult
an das AC-Netz anschließen. Zudem sollten alle Ein- und Ausgangsregler vollständig heruntergedreht
sein. Das
verhindert Schäden an Ihren Lautsprechern und unangenehme Geräusche.
3) Schalten Sie das Mischpult immer vor dem Leistungsverstärker ein und erst nach diesem wieder aus.
4) Schalten Sie das Gerät immer aus, bevor Sie es an die Stromversorgung anschließen oder davon
trennen.
5) Reinigung: Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab.
Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel.
6
GIG-83CFX
Bestellnummer: D2282
1. MIC-EINGÄNGE (Kanäle 1 bis 5/6)
An den symmetrischen XLR-Eingang können Mikrofone, DI-Boxen und
Mehrfachkabel angeschlossen werden.
2. LINE-EINGANG (CH 1,2)
An diesen 6,35-mm-Klinkeneingang können Line-Level-Quellen wie
Keyboards, CD-Player und kabellose Mikrofonreceiver angeschlossen
werden. Der Eingang ist symmetrisch (TRS-Anschluss) aber auch für
unsymmetrische Anschlüsse (TS-Anschluss) geeignet.
3. LINE-EINGÄNGE (Kanäle 3/4 bis 7/8)
Die Stereo-Kanäle bestehen aus zwei Line-Eingängen (6,35-mm-Klinke) einer für die rechte und einer für die linke Seite. Die Eingänge sind
unsymmetrisch (TS-Anschlüsse). Diese Kanäle können auch als MonoEingänge genutzt werden, indem die entsprechende Quelle an den mit
„L“ (links) markierten Eingang angeschlossen wird.
4. LINE-EINGÄNGE (CH 7/8)
Hierbei handelt es sich um unsymmetrische RCA-Anschlüsse.
HINWEIS: Wenn ein Eingangskanal sowohl mit einem MIC-Eingang als
auch mit einem LINE-Eingang oder mit einem LINE-Eingang und einem
RCA-Eingang ausgestattet ist, können nicht beide Eingangsarten
gleichzeitig verwendet werden. Schließen Sie die Tonquelle nur an
einen Anschluss an.
5. INSERT-Anschluss
Über den INS(ert)-Anschluss (6,35-mm-Klinke, Stereo) können externe
Signalprozessoren angeschlossen werden. Schließen Sie z. B. einen
Kompressor, ein Noisegate oder einen Equalizer an, um das Signal eines
einzelnen Kanals zu bearbeiten. Der Insert-Anschluss befindet sich unter
dem Mic- und dem Line-Eingang. Verwenden Sie ein spezielles InsertKabel.
6. GAIN-REGLER
Mit dem GAIN-REGLER wird die Verstärkung des Eingangssignals
geregelt.
Drehen Sie diesen Regler vollständig nach links (gegen den
Uhrzeigersinn), bevor Sie eine Signalquelle an die Eingänge anschließen
oder davon trennen.
MONO: Die ersten Werte (0 und +50) beziehen sich auf den
Mikrofoneingang und zeigen die Verstärkung des Eingangssignals an.
Die darunter stehenden Werte (+15 und -35 dB) beziehen sich auf die
Verstärkung des Line-Eingangs.
2-KANAL-STEREO: Die ersten Werte (0 und +40) beziehen sich auf den
Mikrofoneingang und zeigen die Verstärkung des Eingangssignals an.
Die darunter stehenden Werte (+20 und -20 dB) beziehen sich auf die
Verstärkung des Line-Eingangs.
7. LOW CUT
Wenn Sie diesen Schalter betätigen, wird der Hochpassfilter aktiviert, mit
dem die tiefen Frequenzen herausgefiltert werden (100 Hz,
18dB/Oktave).
8. KOMPRESSIONSREGLER
Mit diesem Regler können Sie den Kompressionsgrad für den
zugehörigen Kanal einstellen. Wenn Sie den Regler nach rechts drehen,
wird die Kompression erhöht und die Ausgabeverstärkung wird
automatisch angepasst. Das Ergebnis sind weichere, gleichmäßigere
Dynamiken, da lautere Töne gedämpft werden, wenn die
Gesamtlautstärke angehoben wird.
Steuerelemente
7
Loading...
