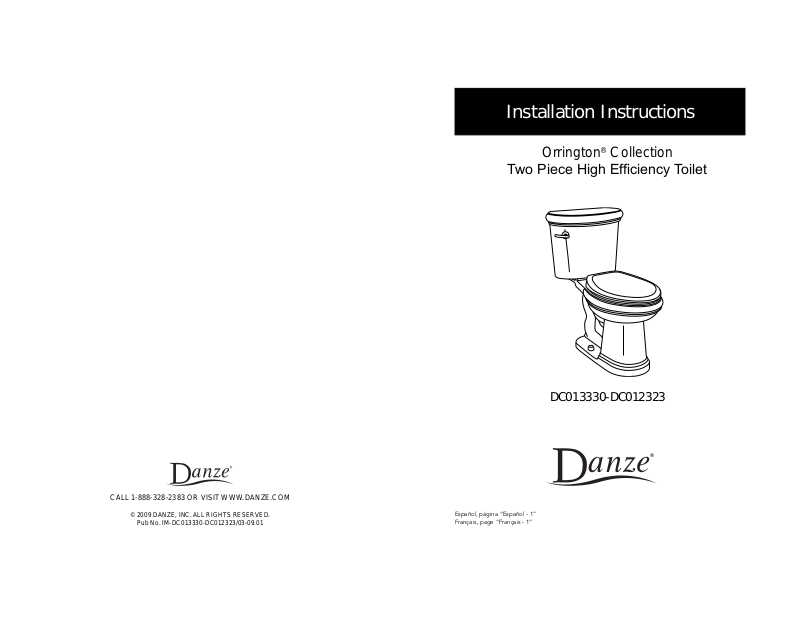

Installation Instructions
Orrington® Collection
Two Piece High Efciency Toilet
DC013330-DC012323
Pub No. IM-DC013330-DC012323/03-09.01
Page 2
IntroductIon to danze
Thank you for choosing Danze. We believe that elements in your bathroom should
awaken your senses like a splash of cool water. That’s what you will experience
with Danze.
Danze is a manufacturer of high quality decorative plumbing products for your
powder room, kitchen and bath. We offer a broad variety of products, designs &
finishes to suit your own particular needs. You can feel confident that our products will provide years of beauty and trouble-free performance.
danze VItreous chIna Products
Danze vitreous china products include toilets, bidets and lavatories. Our fixtures
reflect state-of-the-art design and engineering, and meet or exceed the most
rigorous plumbing codes throughout North America. Operating fixtures are
equipped with first quality valves and accessories to give you years of troublefree service.
Should you have questions about your Danze purchase, contact us at our website
www.danze.com, or call our technical service center during business hours at
888-328-2383.
Danze, Inc. reserves the right to make product specification changes and to
change or discontinue models without notice or obligation in North America.
This toilet has been designed for easy installation. Conventional fittings have
been used throughout so that the working parts and operation of this assembly
may be easily understood. Local Plumbing and Building Codes should be followed for all installations.
Do not expose plastic trim parts to strong oxidizing agents, chlorine, or acid levels of lower than 5.0 pH. Most bowl/ tile cleaners contain such agents.
Tank type bowl cleaners can cause tank component failure and damage. Our warranty excludes such failures.
BeFore InstaLLatIon

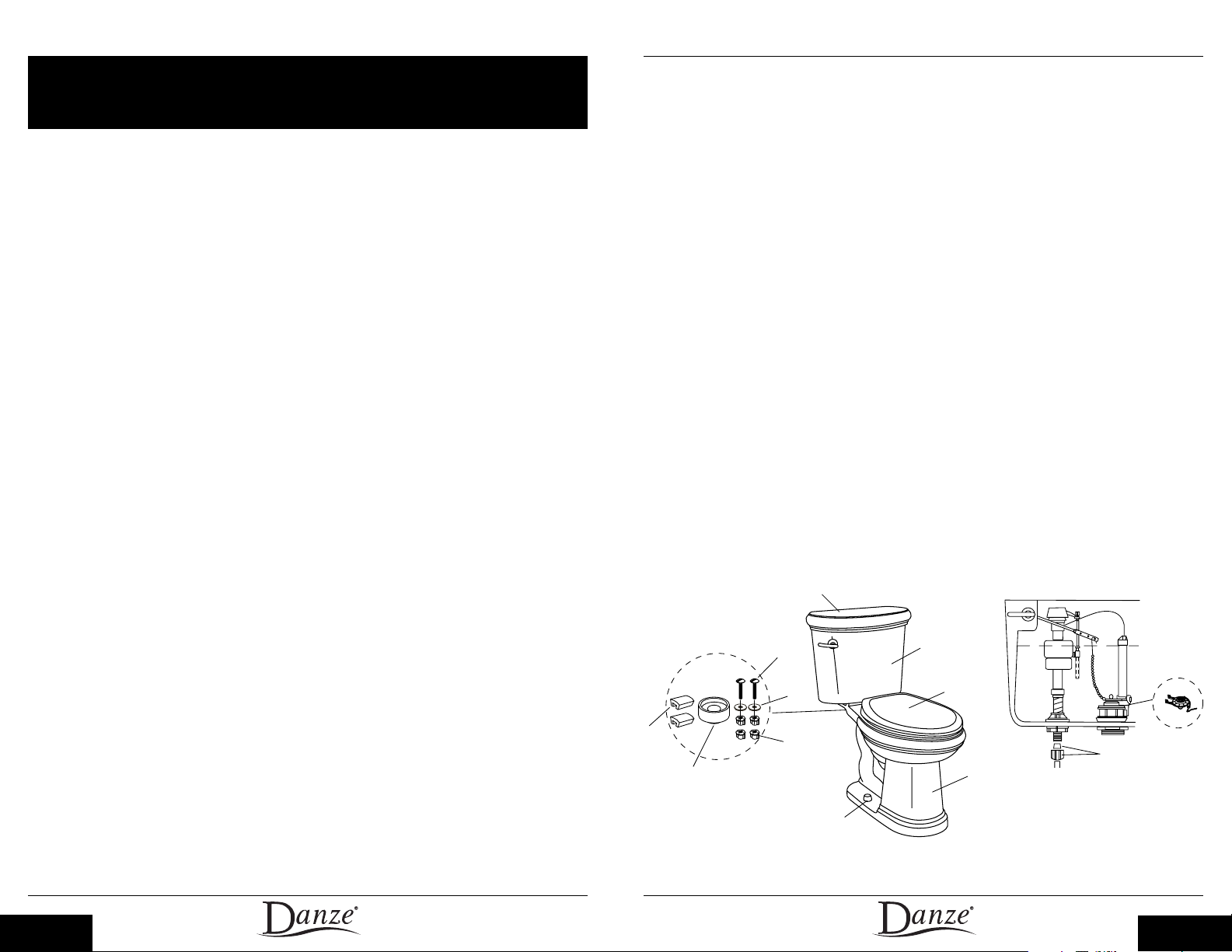

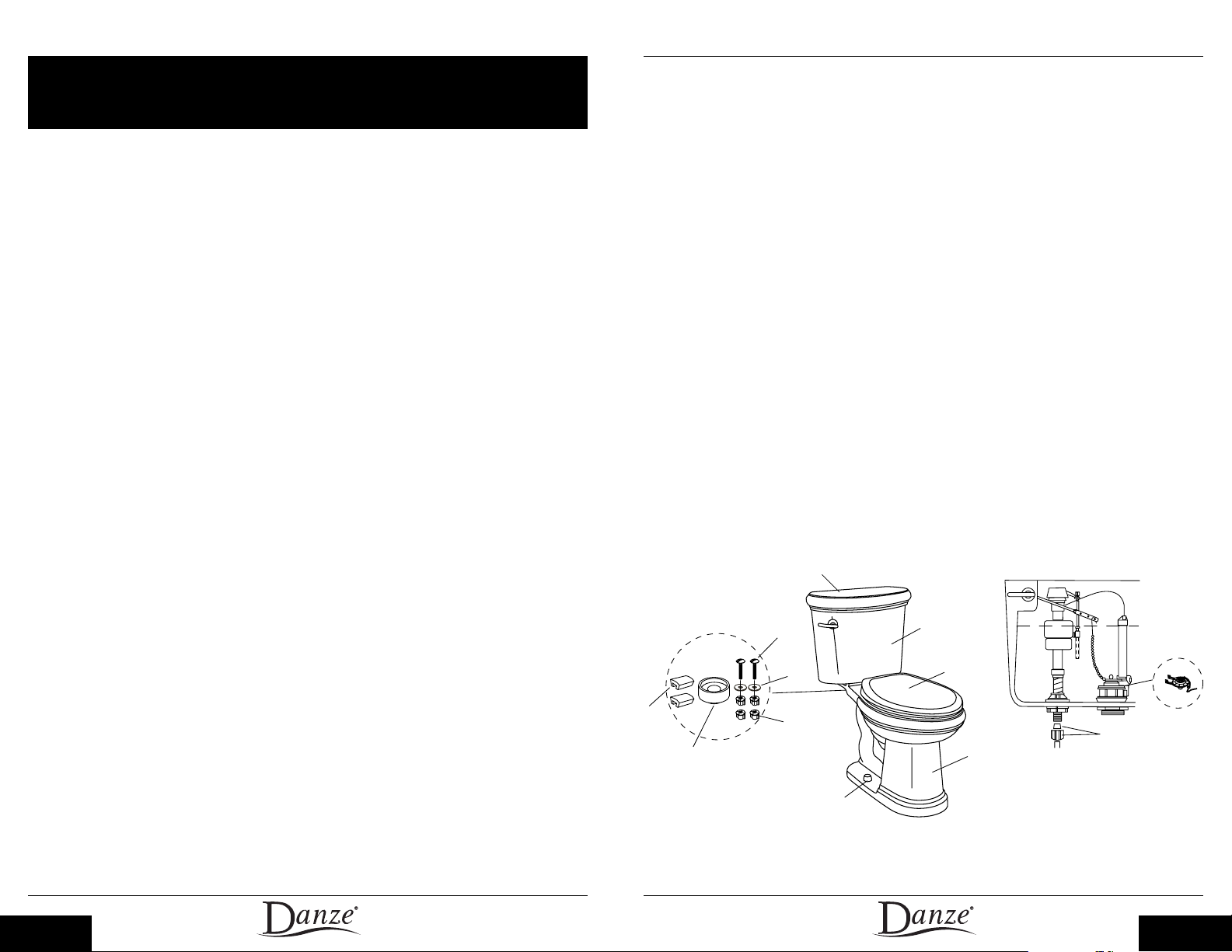

Check to make sure you have the following parts included in the toilet tank
package:
( B ) Toilet Tank For Toilet Bowl Model DC013330 only
(M) Toilet Tank Cover
( O ) Plastic Bolt Caps and Washers (2 each)
( Q ) Toilet Tank assembly bag containing
( C ) Toilet Tank Mounting Bolts (2 each)
( D ) Rubber Toilet Tank Bolt Washers (2 each)
( E ) Plastic Wing Nuts (4 each)
2
Page 3
( F ) Toilet Tank to Bowl Gasket (1 each)
S.P.S. SUPPLY
3/4
”
15 3/8
”
6
”
5 1/8
”
29
”
9
”
4 5/8
”
18 7/8
”
17
1/2
”
5 3/4
”
15
”
2 3/8
”
32
”
16 3/4
”
12
”
8
”
6
”
10 3/8
”
7 1/8
”
SLOT (1/2 x1”)
”
3/8
”
FINISHED FLOOR
FINISHED
WALL
O
D
E
C
G
F
Q
M
N
A
H
B
( G ) Channel Pads (2 each)
( H ) Coupling Nut and Cone Washer (1 each)
( V ) Welcome to Danze Kit
(W) Installation Instructions
( X ) Homeowner Care Manual
( Y ) Warranty Parts Guide
Check to make sure you have the following parts included in the toilet bowl
package:
( A ) Toilet Bowl For Toilet Tank Model DC012323 only
( N ) Toilet Seat
( V ) Welcome to Danze Kit
(W) Installation Instructions
( X ) Homeowner Care Manual
( Y ) Warranty Parts Guide

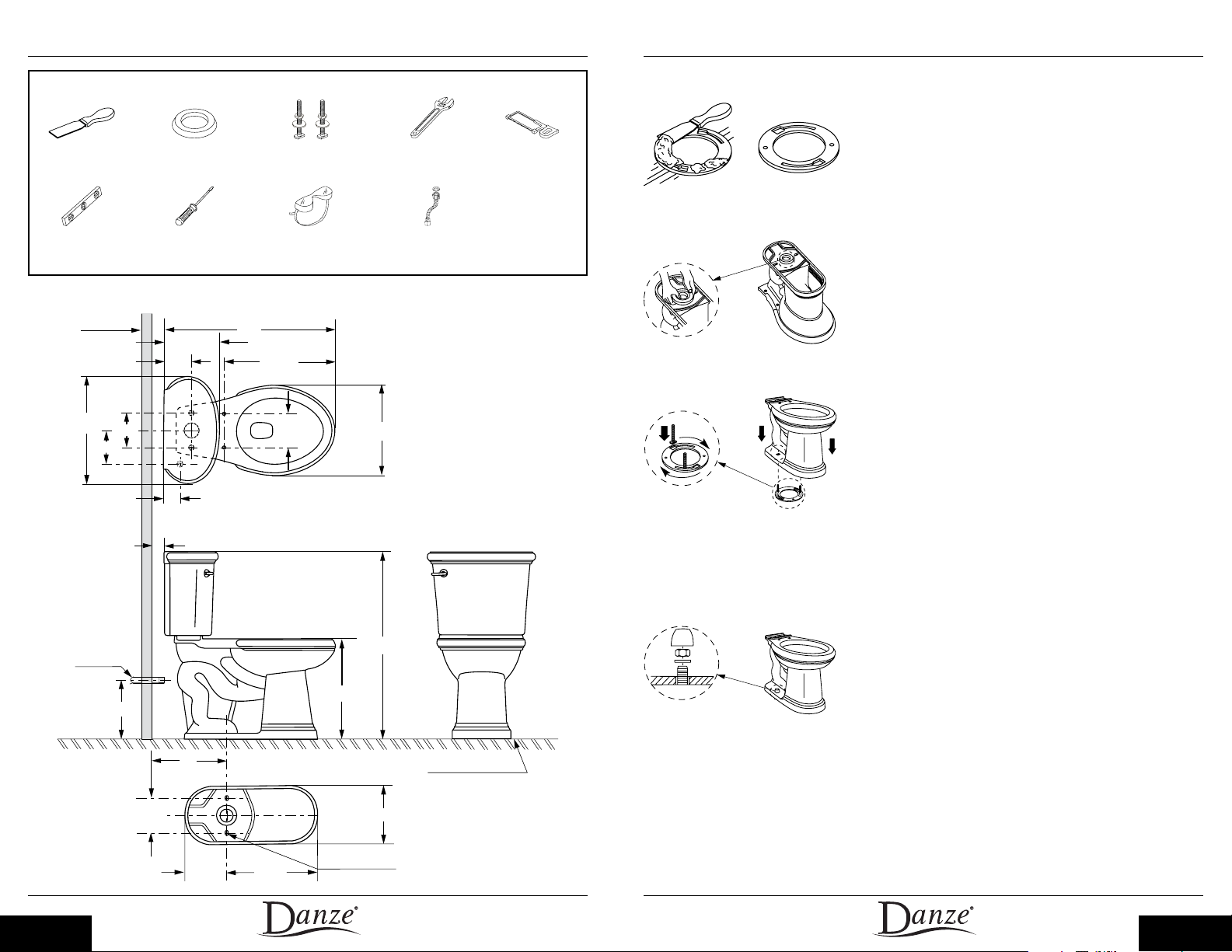

Product dImensIons
tooLs requIred
Floor Mounting Bolts,
Putty Knife Wax Ring (1 required)
* optional, only required if not already in place or the existing supply line needs to be replaced
3
Regular Screwdriver Safety GlassesCarpenter’s Level
Washers and Nuts
(2 each required)
Adjustable wrench
Flexible Water Supply Line*
Hack Saw
InstaLLatIon InstructIons
1. Turn off and disconnect water supply. Unbolt
and remove old toilet. Remove old wax ring and
clean floor flange area with putty knife.
4
Page 4
2. Install new wax ring (not included) on the bot-
tom of the toilet bowl (A) making sure not to
cover the toilet bowl outlet. (Alternate Method:
The wax ring may also be placed onto the floor
flange.)
3. Install the new floor mounting bolts (not included) upright in the slots of the floor flange.
Place the toilet bowl (A) over the floor flange/
waste line opening by aligning the floor mount-
ing bolts in the toilet floor bolt holes. Press
down firmly and twist toilet bowl (A) slightly to
compress wax ring and assure a seal between
the toilet bowl (A) and floor.

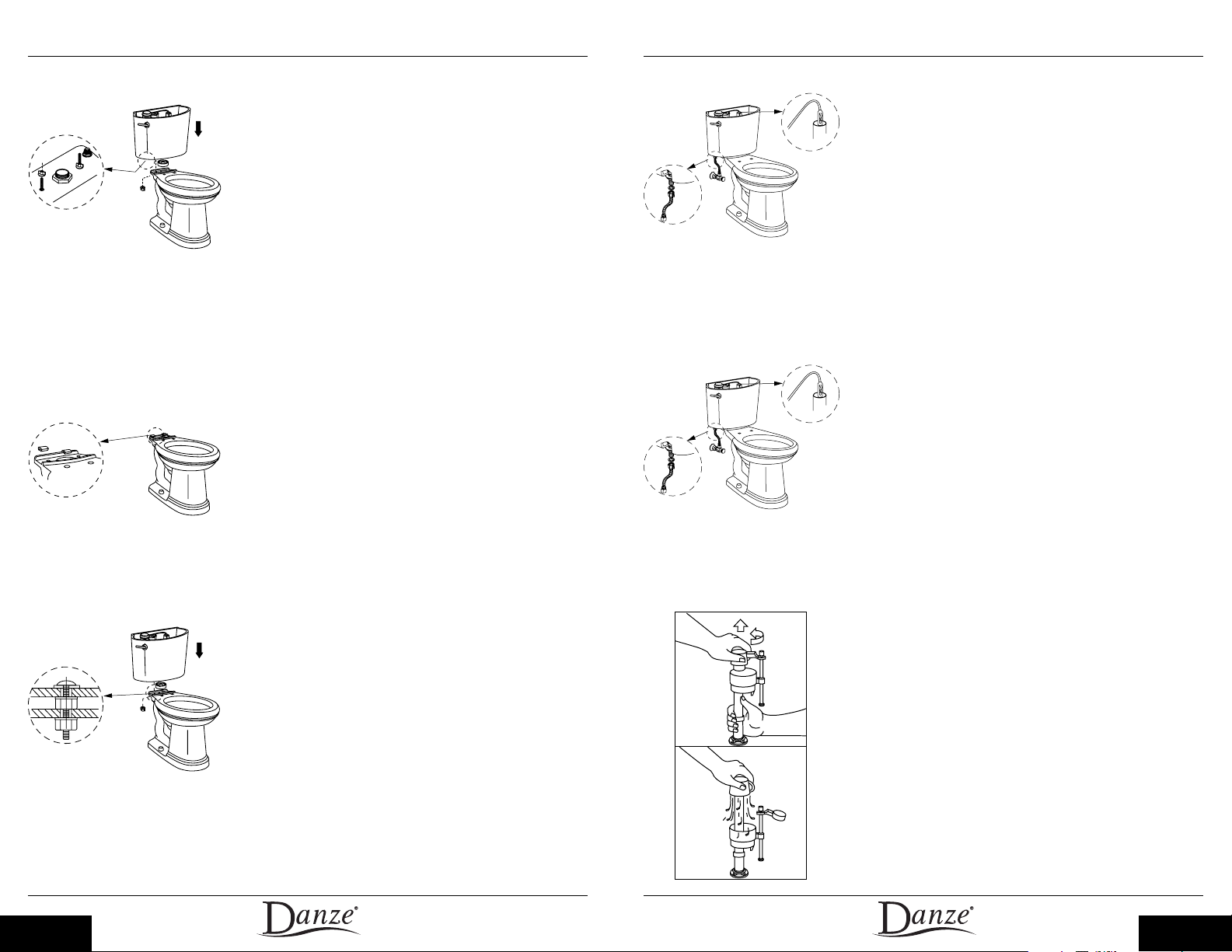

7. Assemble toilet tank to bowl gasket (F) to
flush valve shank so that lock nut is enclosed in
recess, making sure that the entire surface of the
toilet tank to bowl gasket (F) is in contact with
the toilet tank bottom.
8. Place two channel pads (G) onto the posts on
back of toilet bowl ledge to prevent china-tochina contact.
4. Place one plastic washer (O) over each floor
mounting bolt and assemble the floor mounting bolt nut to the floor mounting bolt. Tighten
the floor mounting bolt nut carefully until the
floor mounting bolt nut is just snug. Cut excess
length from the floor mounting bolt using a
hack saw. Then install the plastic bolt caps (O)
onto the plastic washers (O).
5. Before assembling toilet tank (B) to toilet
bowl (A) check tightness of lock nuts on both
flush valve and fill valve.
6. Assemble toilet tank mounting bolts (C) in toilet tank (B) with rubber toilet tank bolt washers
(D) and plastic wing nuts (E). Plastic wing nuts
(E) should be tightened by hand sufficiently to
compress rubber toilet tank bolt washers (D)
and insure water seal.
9. Place toilet tank assembly in position. Tighten
the plastic wing nuts (E) sufficiently by hand to
prevent rocking. Since the toilet tank mounting
bolts (C) are already sealed, the toilet tank (B)
can be leveled by the relative amount that each
plastic wing nut (E) is pulled down on the three
points of contact- toilet tank to bowl gasket (F)
and two channel pads (G).
10. The fill valve coupling nut (H) is provided to
connect the water supply line to the fill valve.
Do not use pipe dope! Hand tighten only!
Overtightening may split the fill valve and will
void the warranty.

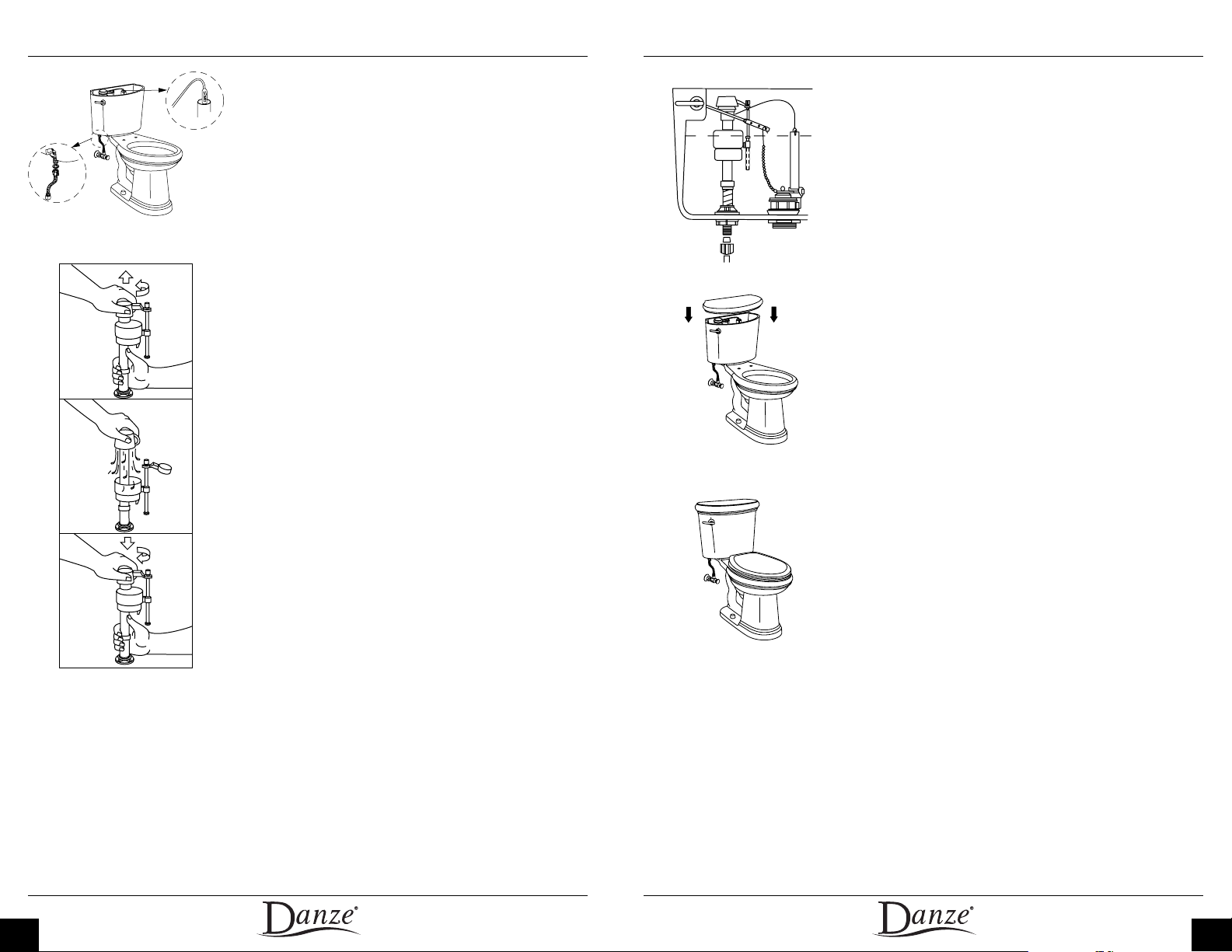

11. If using a flexible water supply line (not included), assemble the flexible water supply line
to the threads of the toilet tank fill valve. Do not
use Teflon tape or pipe dope on the fill valve
threads. This could result in over-tightening and
breakage.
5
6
Page 5

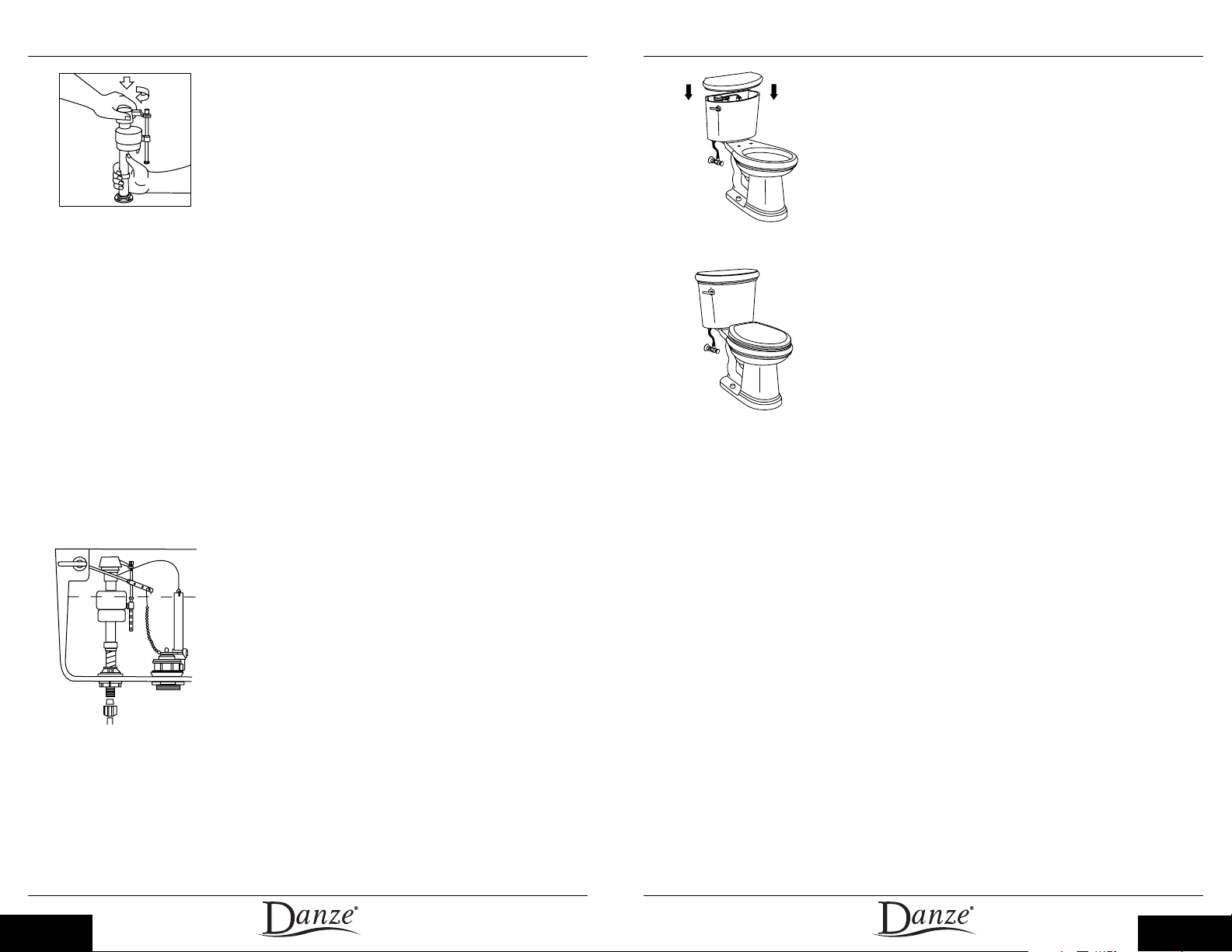

12. Make sure refill tube adaptor (I) is attached
to the top of the flush valve overflow tube. Note:
Flow from the refill tube must be positioned directly over the overflow tube.

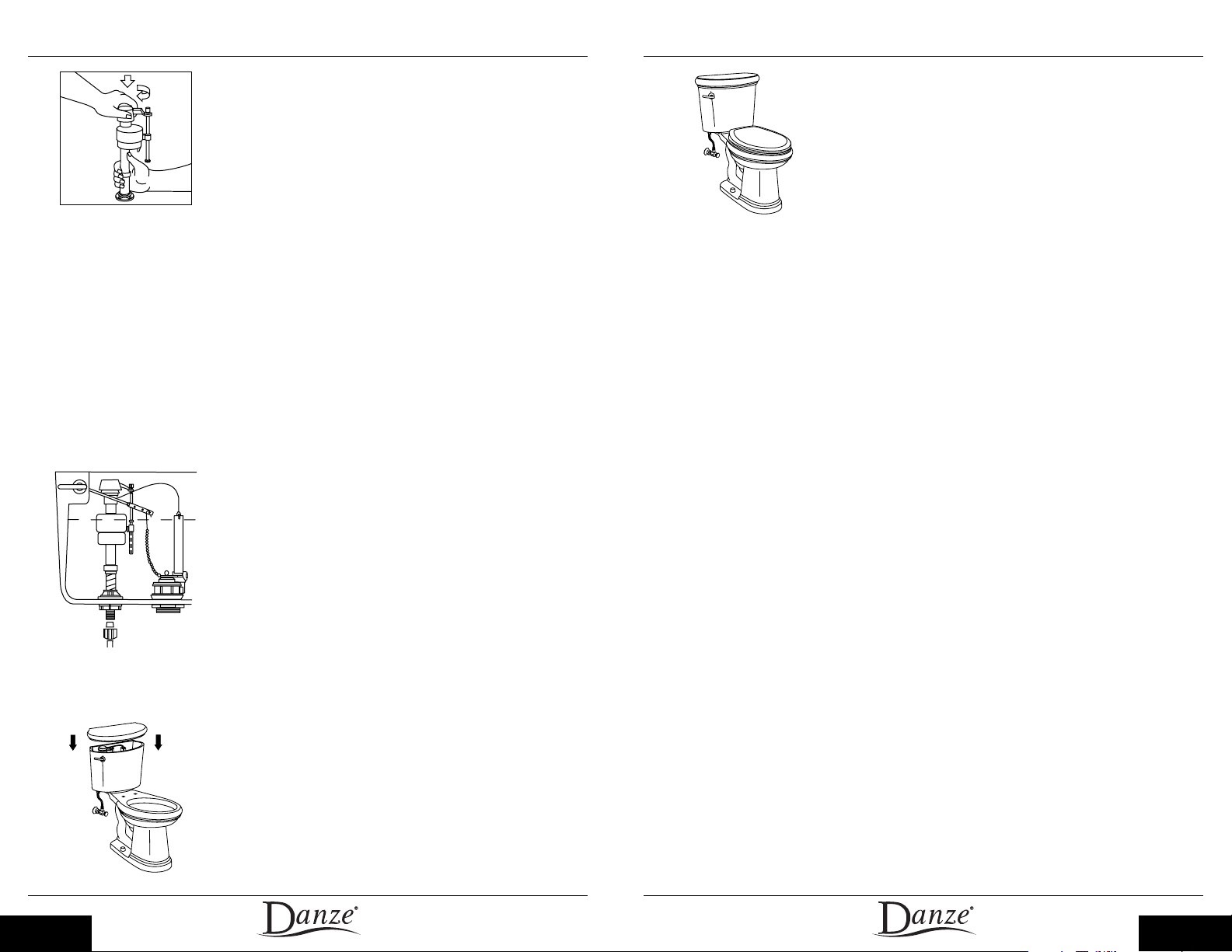

13. IMPORTANT: Always clear sand and rust
from system.
• Remove valve top by lifting arm and rotat
ing top 1/8 turn counterclockwise.
15. Adjust water level in toilet tank (B) to marked
water line. Turn the water level adjustment screw
(J) to move the float cup (K) up or down.
16. Check action and nut tightness (left hand
thread) of toilet tank lever (L). Also, check looseness of flapper chain (there should be slight slack
in chain when at rest) and seal of flush valve flapper.
17. Carefully place the toilet tank cover (M) onto
-
the top of the toilet tank (B).
• While holding a container over the un
capped valve to prevent splashing, turn
water supply on and off a few times. Leave
water supply off.
• Replace top by engaging lugs and rotating
1/8 turn clockwise. Make certain top is
turned to the locked position. Valve may
not turn on if the top is not fully turned
to the locked position.
14. Turn on water supply to the toilet and check
for leakage. Inspect connection points of the water supply line to the toilet tank fill valve, water
supply line to water supply valve, the bottom of
the toilet tank mounting area, and around the
base of the toilet bowl (A). Carefully tighten any
connections that are leaking.
-
18. Install toilet seat (N) per manufacturer’s instructions.
Please refer to Homeowner Care Manual for troubleshooting, care and maintenance information.
7
8
Page 6
InstruccIones Para La InstaLacIón
O
D
E
C
G
F
Q
M
N
A
H
B
Inodoro de dos piezas Orrington
®
PresentacIón de danze
Gracias por haber elegido Danze. Consideramos que los elementos que componen su cuarto de baño deberían reavivar sus sentidos como el agua fresca. Y esto
es lo que deseamos que sienta con Danze.
Danze fabrica material sanitario decorativo de calidad superior para su medio
baño, cocina y cuarto de baño. Le ofrecemos una amplia variedad de productos,
modelos y acabados que se adaptan a sus necesidades particulares. Puede estar
seguro de que nuestros productos le brindarán años de belleza y de servicio sin
problemas.
Productos de PorceLana VItrIFIcada de danze
Los productos de porcelana vitrificada de Danze comprenden inodoros, bidés
y lavabos. Nuestros aparatos sanitarios son el resultado del diseño y de las
tecnologías más modernas y cumplen o superan las exigencias más rigurosas de
los códigos de plomería en Norteamérica. Nuestros aparatos están equipados
con válvulas y accesorios de primera calidad que le ofrecerán años de servicio
sin problemas.
Si tiene alguna pregunta sobre algún producto de Danze, comuníquese con
nosotros en nuestra página web www.danze.com, o llame a nuestro centro de
servicios técnicos en horas normales de oficina, en el teléfono 888-328-2383.
antes de La InstaLacIón
Compruebe que en el paquete de la cisterna vengan las piezas siguientes:
( B ) Cisterna sólo para inodoro modelo DC013330
( M ) Tapa de la cisterna
( O ) Tapones y arandelas de plástico de los pernos (2)
( Q ) La bolsa del conjunto de la cisterna contiene:
( C ) Pernos de instalación de la cisterna (2)
( D ) Arandelas de caucho de los pernos de la cisterna (2)
( E ) Tuercas de mariposa de plástico (4)
( F ) Junta de la cisterna y el inodoro (1)
( G ) Almohadillas acanaladas (2)
( H ) Tuerca de unión y arandela cónica (1 cada)
( V ) Bienvenido a Danze Kit
(W) Instrucciones para la instalación
( X ) Manual del propietario
( Y ) Guía de piezas bajo garantía
Compruebe que en el paquete del inodoro vengan las piezas siguientes:
( A ) Inodoro sólo para cisterna modelo DC012323
( N ) Asiento de inodoro
( V ) Bienvenido a Danze Kit
(W) Instrucciones para la instalación
( X ) Manual del propietario
( Y ) Guía de piezas bajo garantía
Danze, Inc. se reserva el derecho de efectuar cambios en las características
técnicas de sus productos, de cambiar de modelos o de interrumpir su
fabricación sin aviso previo y sin ninguna otra obligación en Norteamérica.
Este inodoro ha sido pensado para instalarse fácilmente. Se han utilizado
conexiones convencionales de manera que se comprendan fácilmente las piezas
activas y el funcionamiento de este conjunto. Sea cual sea la instalación, ha de
respetarse el código de plomería y el de construcción.
No exponga las piezas ornamentales de plástico a agentes oxidantes fuertes, al
cloro ni a niveles de ácido con un pH inferior a 5.0. La mayoría de limpiadores de
inodoros y de cerámica contienen estos agentes.
Los limpiadores de inodoros que se instalan en la cisterna pueden dañar los
componentes. Nuestra garantía excluye estos daños.
Español - 1
Español - 2
Page 7
herramIentas necesarIas
RANURA (1/2”x1”)
SUELO ACABADO
PARED
ACABADA
3/8” ALIMENTACIÓN
DE S.P.S.
3/4
”
15 3/8
”
6
”
5 1/8
”
29
”
9
”
4 5/8
”
18 7/8
”
17
1/2
”
5 3/4
”
15
”
2 3/8
”
32
”
16 3/4
”
12
”
8
”
6
”
10 3/8
”
7 1/8
”
Espátula para
enmasillar
Anillo de cera
(1 necesario)
Pernos de instalación,
arandelas y tuercas
(2 de cada necesarios)
Llave ajustable
Sierra para
metales
InstruccIones Para La InstaLacIón
1. Cierre y desconecte la alimentación de agua.
Quite los pernos del viejo inodoro y retírelo.
Quite el viejo anillo de cera y limpie la zona de la
brida con una espátula para enmasillar.
Nivel de carpintero
* sólo hace falta si aún no está instalado o si el que existe ha de sustituirse
Destornillador normal
Anteojos protectores

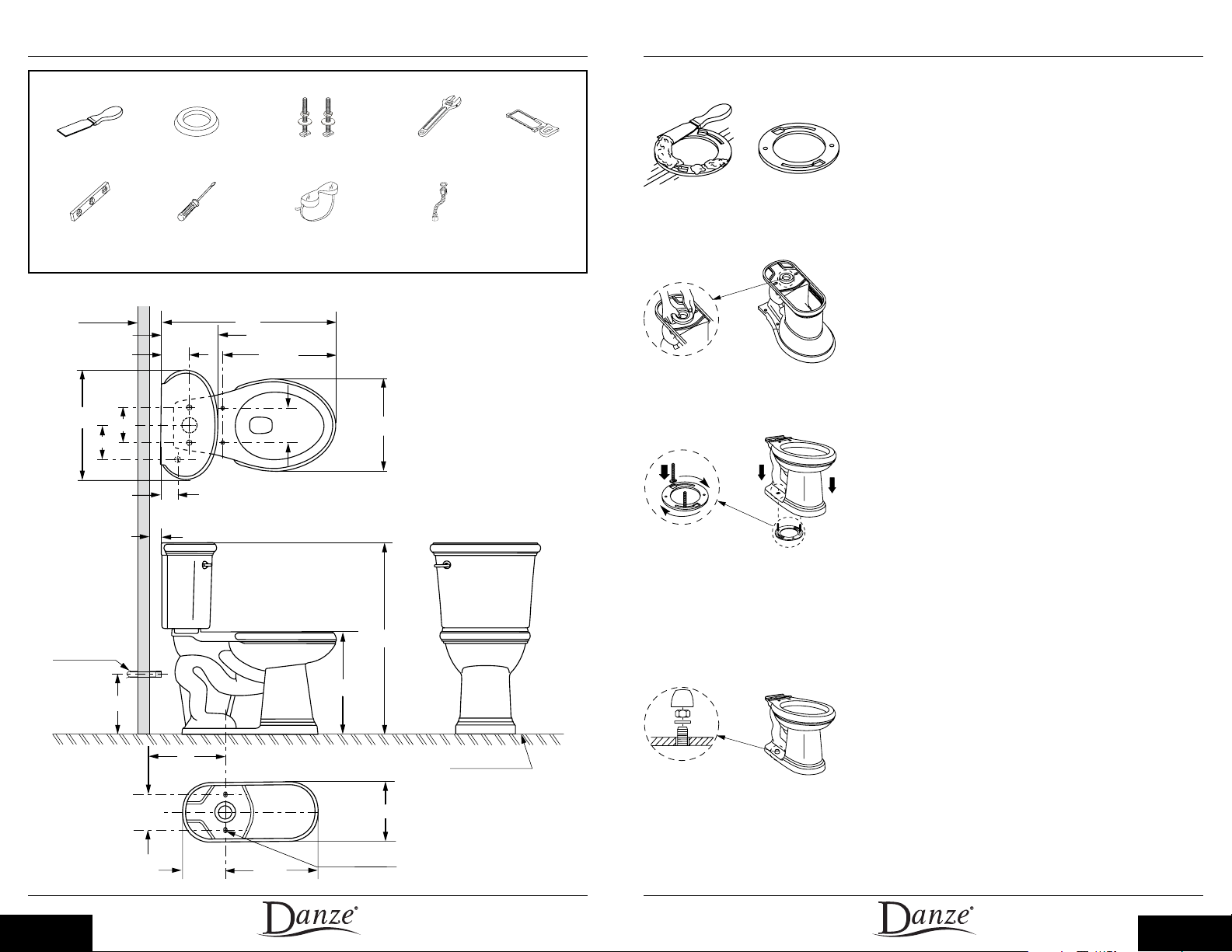

dImensIones de Producto
Tubo exible de ali-
mentación de agua*
2. Instale el nuevo anillo de cera (no incluido)
en la base del inodoro (A) procurando no tapar
el orificio del inodoro (otro método: coloque el
anillo de cera en la brida del suelo).
3. Instale los nuevos pernos de instalación en
el suelo (no incluidos) en posición vertical en la
brida. Coloque el inodoro (A) sobre la brida o el
orificio de evacuación alineando los pernos con
sus agujeros correspondientes en el inodoro.
Presione hacia abajo firmemente y gire suavemente el inodoro (A) para comprimir el anillo de
cera y lograr una conexión estanca entre el inodoro (A) y el suelo.
4. Coloque una arandela de plástico (O) en cada
perno del suelo e instale una tuerca en cada
perno. Apriete las tuercas con cuidado hasta
que estén sólo bien apretadas. Corte la parte sobrante de los pernos con una sierra para
metales. A continuación, instale los tapones de
plástico (O) en las arandelas de plástico (O).
Español - 3
odoro (A) verifique si las contratuercas de la
válvula de descarga de agua y de la válvula de
5. Antes de colocar la cisterna (B) sobre el in-
llenado están suficientemente apretadas.
Español - 4
Page 8

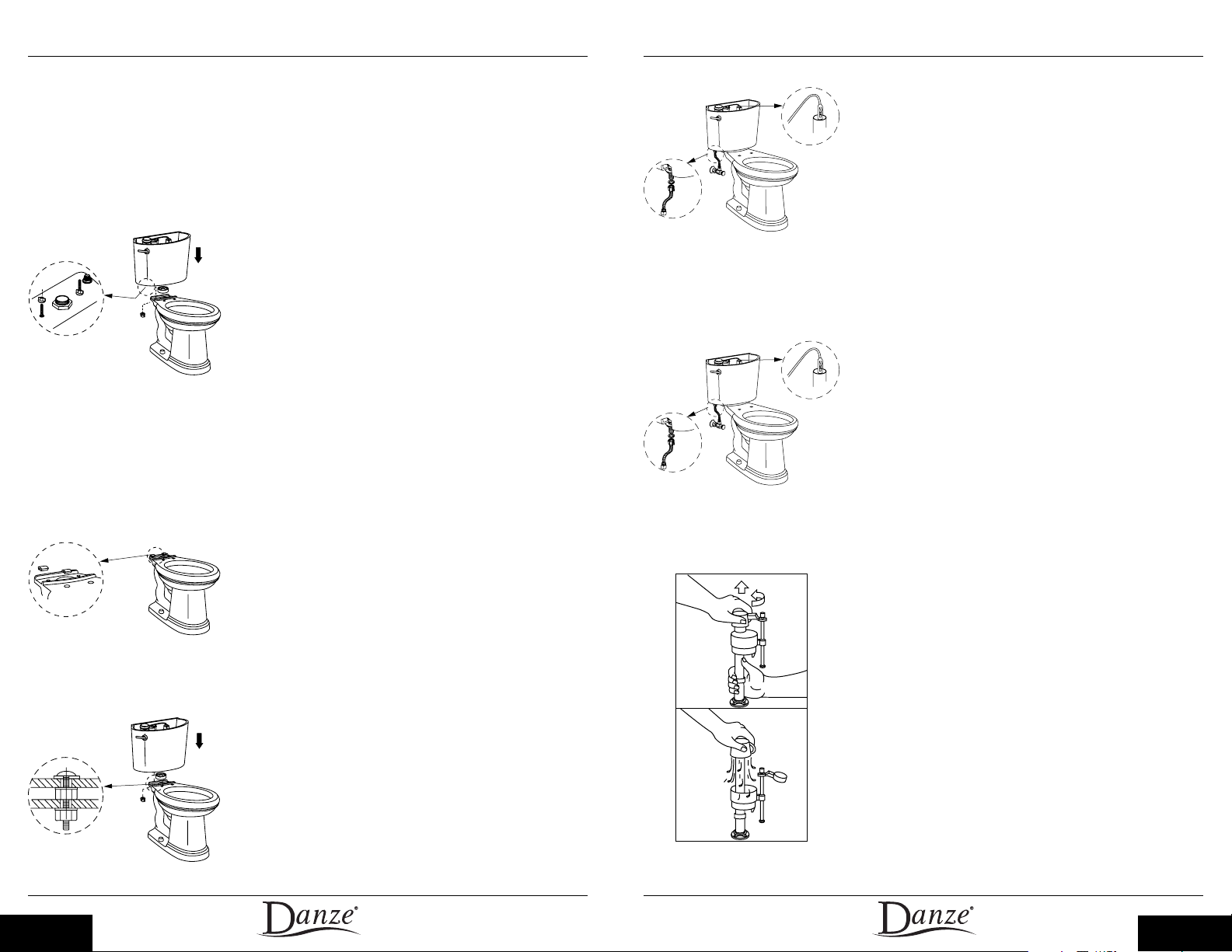

6. Ensamble los pernos de instalación de la cisterna (C) en la cisterna (B) con las arandelas de
caucho de la cisterna (D) y las tuercas de mariposa de plástico (E). Las tuercas de mariposa de
plástico (E) deben apretarse a mano lo suficiente
para comprimir las arandelas (D) y lograr una
buena estanqueidad.
10. La tuerca de unión de la válvula de llenado
(H) permite conectar el tubo de alimentación de
agua con la válvula de llenado. ¡No utilice pasta
lubrificante! ¡Apriete a mano únicamente! Si
aprieta demasiado puede partir la válvula de llenado y ello anulará la garantía.
7. Ensamble la junta de la cisterna y el inodoro
(F) con el vástago de la válvula de descarga de
agua de manera que la contratuerca se sitúe en
la cavidad y compruebe que toda la superficie
de la junta de la cisterna y el inodoro (F) esté en
contacto con la base de la cisterna.
8. Ponga dos almohadillas acanaladas (G) en los
bornes, en la parte trasera del borde del inodoro
para evitar el contacto de la porcelana con la
porcelana.
9. Ponga el conjunto de la cisterna en su
posición. Apriete a mano las tuercas de mariposa de plástico (E) lo suficiente para evitar el
balanceo. Teniendo en cuenta que los pernos de
instalación de la cisterna (C) ya están sellados, la
cisterna (B) puede ponerse a nivel bajando las
tuercas de mariposa de plástico (E) en los tres
puntos de contacto de la junta entre la cisterna y
el inodoro (F) y de las dos almohadillas acanaladas (G).
11. Si utiliza un tubo de alimentación de agua
flexible (no incluido), ensámblelo en las roscas
de la válvula de llenado de la cisterna. No utilice
cinta Teflón ni pasta lubrificante en las roscas de
la válvula de llenado. Ello podría hacer que se
apretara demasiado y provocar una ruptura.
12. Compruebe que el adaptador del tubo de
llenado (I) esté sujeto en la parte superior del
tubo de rebose de la válvula de descarga de
agua. Nota: El chorro del tubo de llenado debe
estar colocado directamente sobre el tubo de
rebose.
13. IMPORTANTE: Elimine siempre las partícu-
las de arena y herrumbre que vea.
• Retire la parte superior de la válvula le
vantando el brazo y girando la parte superior 1/8 de vuelta en sentido antihorario.
• Ponga un recipiente sobre la válvula sin ca
puchón para evitar que salpique el agua y
abra y cierre varias veces la alimentación
de agua. Deje la alimentación de agua cerrada.
-
-
Español - 5
Español - 6
Page 9
• Vuelva a colocar la parte superior encajando las patas y girando 1/8 en sentido
horario. Compruebe que la parte supe-
rior esté en posición bloqueada. La válvula no puede abrir si la parte superior
no está totalmente en la posición de bloqueo.
18. Instale el asiento del inodoro (N) con arreglo
a las instrucciones del fabricante.
14. Abra la alimentación de agua del inodoro
y verifique si hay fugas. Verifique los puntos de
conexión del tubo de alimentación de agua con
la válvula de llenado de la cisterna y con la válvula de alimentación de agua, la base de la zona
de instalación de la cisterna y alrededor de la
base del inodoro (A). Apriete cuidadosamente
las conexiones que tengan fugas.
15. Regule el nivel de agua de la cisterna (B)
para que llegue a la línea de agua marcada Gire
el tornillo de reglaje del nivel de agua (J) para
mover el flotador (K) arriba y abajo.
16. Verifique el funcionamiento de la palanca de
la cisterna (L) y si la tuerca está bien apretada
(rosca invertida). Asimismo, compruebe la holgura de la cadena del tapón (debe haber una
ligera holgura en la cadena cuando no se usa) y
si el tapón cierra debidamente.
Consulte el manual del propietario para la solución de problemas, el cuidado y
el mantenimiento.
Español - 7
17. Coloque cuidadosamente la tapa de la cisterna (M) sobre la cisterna (B).
Español - 8
Page 10
InstructIons d’InstaLLatIon
O
D
E
C
G
F
Q
M
N
A
H
B
Toilette deux pièces Orrington
®
aVant d’InstaLLer
S’assurer que les pièces suivantes sont comprises dans l’emballage du réservoir
de toilette :
PrésentatIon de danze
Nous vous remercions de choisir Danze. Nous croyons que les différents
éléments de votre salle de bain doivent éveiller vos sens comme une eau fraîche
dont on s’asperge. C’est exactement l’effet que Danze produit.
Danze est un fabricant de produits de plomberie décoratifs et de grande
qualité pour votre cabinet de toilette, votre cuisine et votre salle de bain. Nous
offrons une vaste gamme de produits, de modèles et de finis qui répondent à
vos besoins spécifiques. Soyez assurés que vous pourrez utiliser nos produits des
années durant, sans problème et en toute beauté.
ProduIts de PorceLaIne VItrIFIée danze
Les produits de porcelaine vitrifiée Danze comprennent les toilettes, bidets et
lavabos. Nos appareils, de conception avancée, satisfont ou dépassent les normes
des codes de plomberie les plus rigoureux d’Amérique du Nord. Les toilettes et
bidets sont munis de robinets et d’accessoires de première qualité qui fonctionneront des années durant, sans problème.
Pour toute question concernant votre achat d’un produit Danze, veuillez communiquer avec nous par le biais de notre site Web www.danze.com, ou appeler le
centre de service technique durant les heures d’ouverture au 888-328-2383.
Danze Inc. se réserve le droit d’effectuer des changements aux spécifications
des produits et de modifier ou d’arrêter la fabrication de modèles sans préavis ni
obligation en Amérique du Nord.
( B ) Réservoir pour cuvette de toilette modèle DC013330 seulement
( M ) Couvercle de réservoir
( O ) Rondelles et cache-boulons en plastique (2 ch.)
( Q ) Sac de matériel de fixation du réservoir contenant
( C ) Boulons de réservoir (2 ch.)
( D ) Rondelles en caoutchouc de boulon de réservoir ( 2 ch.)
( E ) Écrous à oreilles en plastique (4 ch.)
( F ) Joint Réservoir/cuvette (1 ch.)
( G ) Coussinets (2 ch.)
( H )
Écrou d’accouplement et rondelle conique (1 ch.)
( V ) Trousse de bienvenue chez Danze
(W) Instructions d’installation
( X ) Manuel d’entretien du propriétaire
( Y ) Guide des pièces garanties
S’assurer que les pièces suivantes sont comprises dans l’emballage de la cuvette
de toilette :
( A ) Cuvette de toilette pour réservoir modèle DC012323 seulement
( N ) Siège de toilette
( V ) Trousse de bienvenue chez Danze
(W) Instructions d’installation
( X ) Manuel d’entretien du propriétaire
( Y ) Guide des pièces garanties
Cette toilette est spécialement conçue pour s’installer sans problème. Grâce aux
raccords conventionnels utilisés tout au long de l’installation, le fonctionnement
de cet appareil et des pièces mobiles est facile à comprendre. Chaque installation doit être effectuée en respectant les codes de la plomberie et de la construction qui s’appliquent localement.
Ne pas exposer les pièces de garniture en plastique à des oxydants forts, du
chlore ou des niveaux d'acidité inférieurs à 5,0 ph. Certains nettoyants pour tuiles/cuvettes contiennent de telles substances.
Les nettoyants pour cuvette à installer dans le réservoir peuvent endommager les
composants du réservoir et nuire à leur bon fonctionnement. Notre garantie ne
couvre pas ce genre de défectuosité.
Français - 1
Français - 2
Page 11
outILs requIs
FENTE (1/2”x1”)
PLANCHER FINI
MUR FINI
3/4
”
15 3/8
”
6
”
5 1/8
”
29
”
9
”
4 5/8
”
18
7/8
”
17
1/2
”
5
3/4
”
15
”
2 3/8
”
32
”
16 3/4
”
12
”
8
”
6
”
10 3/8
”
7 1/8
”
3/8” ALIMENTATION SPS
Couteau à mastic Bague de cire
(1 requise)
Boulons de cuvette, rondelles
et écrous (2 ch. requis)
Clé à molette
Scie à métaux
InstructIons d’InstaLLatIon
1. Couper et débrancher l’alimentation en eau.
Déboulonner et enlever la toilette existante. Enlever la vieille bague de cire et nettoyer la surface de la bride de parquet à l’aide d’un couteau
à mastic.
Tournevis ordinaire Lunettes de sécuritéNiveau de menuisier Conduite d’alimentation
* facultative ; requise uniquement si elle n’est pas déjà en place ou si la conduite d’alimentation existante doit être remplacée
en eau exible*
dImensIons du ProduIt
2. Installer la nouvelle bague de cire (non comprise) sur le dessous de la cuvette de toilette (A)
en s’assurant de ne pas couvrir la sortie de la
cuvette de toilette. (Méthode de rechange : la
bague de cire peut également être placée sur la
bride de parquet.)
3. Installer les nouveaux boulons de cuvette
(non compris) debout dans les fentes de la bride
de parquet. Placer la cuvette de toilette (A) sur
la bride de parquet / l’ouverture de la corne de
vidange en faisant coïncider les boulons de cu-
vette avec les trous de boulon de cuvette de la
toilette. Appuyer fermement sur la cuvette de la
toilette (A) et la tourner légèrement pour comprimer la bague de cire et assurer l’étanchéité
entre la cuvette de toilette (A) et le sol.
Français - 3
4. Mettre une rondelle en plastique (O) sur
chaque boulon de fixation au sol et visser l’écrou
de boulon de fixation au sol sur le boulon de
fixation au sol. Bien serrer l’écrou de boulon de
fixation au sol. Couper la partie du boulon de
fixation au sol qui dépasse à l’aide d’une scie
à métaux. Installer ensuite les cache-boulons en
plastique (O) sur les rondelles en plastique (O).
Français - 4
Page 12
5. Avant de procéder à l’assemblage du réservoir de toilette (B) à la cuvette de toilette (A),
vérifier que les écrous de blocage du robinet de
chasse et du robinet à flotteur sont bien serrés.
6. Assembler les boulons de réservoir (C) du
réservoir de toilette (B), les rondelles en plastique de boulon de réservoir (D) et les écrous
à oreilles en plastique (E). Les écrous à oreilles
(E) en plastique doivent être serrés à la main,
suffisamment pour comprimer les rondelles en
caoutchouc de boulon de réservoir (D) et ainsi
assurer l’étanchéité à l’eau.
7. Assembler le joint réservoir/cuvette de toilette (F) à la tige du robinet de chasse de façon
à ce que l’écrou de blocage soit compris dans la
cavité, en s’assurant que toute la surface du joint
réservoir/cuvette (F) soit en contact avec le bas
du réservoir de toilette.
10. L’écrou d’accouplement de robinet à flotteur (H) est fourni pour raccorder la conduite
d’alimentation en eau au robinet à flotteur. Ne
pas employer de pâte à joint ! Serrer à la main
uniquement ! Si l’on serre trop, le robinet à flot-
teur peut fendre, ce qui annulera la garantie.
11. Si l’on utilise une conduite d’alimentation
en eau flexible (non comprise), la raccorder aux
filets du robinet à flotteur du réservoir. Ne pas
mettre de ruban de téflon ni de pâte à joint sur
les filets du robinet à flotteur. Le raccord pourrait
alors être trop serré et briser.
12. S’assurer que l’adaptateur du tuyau de remplissage (I) est fixé à la partie supérieure du tropplein. Remarque : L'eau provenant du tuyau de
remplissage doit arriver directement au-dessus
du trop-plein.
Français - 5
8. Mettre deux coussinets (G) sur les poteaux à
l’arrière du rebord de la cuvette de toilette pour
éviter que les deux éléments de porcelaine se
touchent.
9. Mettre le réservoir de toilette en place. Serrer
suffisamment les écrous à oreilles en plastique
(E), à la main, pour éviter une oscillation. Comme les boulons de réservoir (C) sont déjà fixés,
on peut mettre le réservoir (B) de niveau en tenant compte de la distance relative de serrage de
chaque écrou à oreilles (E) sur les trois points de
contact - le joint réservoir/cuvette (F) et les deux
coussinets (G).
13. IMPORTANT : Toujours débarrasser le sys-
tème du sable et la rouille.
• Enlever la partie supérieure du robinet en
levant le levier et en tournant cette partie
de 1/8 de tour dans le sens contraire des
aiguilles d’une montre.
• Tout en maintenant un contenant au-des
sus du robinet désassemblé pour éviter
les éclaboussures, ouvrir l’alimentation en
eau, puis la fermer à quelques reprises.
Laisser l’alimentation en eau fermée.
Français - 6
-
Page 13
• Remettre la partie supérieure en place
en engageant les oreilles et en tournant
de 1/8 de tour dans le sens des aiguilles
d’une montre. S’assurer que la partie
supérieure est tournée à la position de
blocage. Le robinet peut ne pas s’ouvrir
si la partie supérieure n’est pas complètement tournée en position de blocage.
17. Placer délicatement le couvercle de réservoir
(M) sur le dessus du réservoir de toilette (B).
14. Ouvrir l’alimentation en eau de la toilette et
vérifier qu’il n’y a pas de fuites. Vérifier les points
de raccord de la conduite d’alimentation en eau
au robinet à flotteur du réservoir, de la conduite
d’alimentation en eau au robinet d’alimentation
en eau, le bas de la surface de montage du réservoir ainsi qu’autour de la base de la cuvette de
toilette (A). Serrer avec précaution tout raccord
qui fuit.
15. Régler le niveau d’eau du réservoir (B) pour
qu’il coïncide avec la ligne servant de repère.
Tourner la vis de réglage de niveau d’eau (J)
pour déplacer la coupelle flottante (K) vers le
haut ou vers le bas.
16. Vérifier que la manette du réservoir (L) fonctionne et que son écrou est bien serré (filetage à
gauche). De plus, vérifier que la chaîne de levage
n'est pas tendue (elle doit être légèrement lâche
au repos) et que le clapet du robinet de chasse
est bien étanche.
18. Installer le siège de toilette (N) selon les instructions du fabricant.
Veuillez référer au manuel d’entretien du propriétaire pour le dépannage, les
soins et l’entretien.
Français - 7
Français - 8
Loading...
