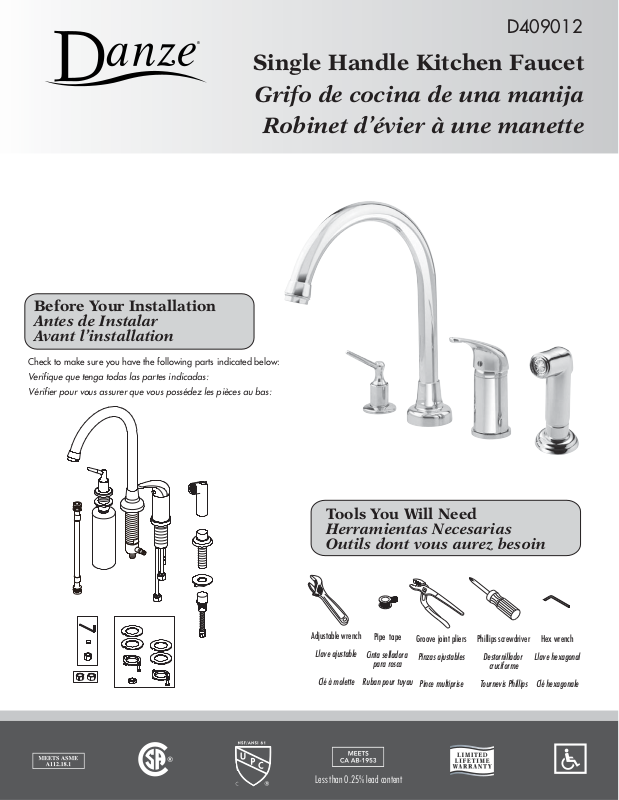

Danze D409012SS Installation manual

Single Handle Kitchen Faucet

Grifo de cocina de una manija

Robinet d’évier à une manette

Before Your Installation

Antes de Instalar Avant l’installation

Check to make sure you have the following parts indicated below:

Verifique que tenga todas las partes indicadas: Vérifier pour vous assurer que vous possédez les pièces au bas:

D409012

Tools You Will Need

Herramientas Necesarias Outils dont vous aurez besoin

Adjustable wrench

Llave ajustable

Clé à molette

Less than 0.25% lead content

Pipe tape

Cinta selladora

para rosca

Ruban pour tuyau

Groove joint pliers

Pinzas ajustables

Pince multiprise

Phillips screwdriver

Destornillador

cruciforme

Tournevis Phillips

Hex wrench

Llave hexagonal

Clé hexagonale

Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet

Danze always recommends that plumbing products be installed by a licensed professional.

Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería. Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.

Shut off main water supply before installation.

Cierre el suministro de agua antes de instalar. Couper l’alimentation d’eau principale avant l’installation.

1. Remove

shank.

Quite el conjunto del adaptador del

vástago del vertedor.

Enlever l’assemblage de l’adaptateur de la tige du bec.

Place the body in the third hole of sink. From underneath the sink, replace the washer and lock nut.

Ponga el cuerpo en el tercer orificio del fregadero. Por debajo del

fregadero, reemplace la arandela y la contratuerca.

Mettre le corps dans le troisième orifice de l’évier. Replacer la rondelle

et l’écrou de blocage à partir du dessous de l’évier.

adaptor

assembly

from spout

2. Position the spout shank in the second hole of

sink. Secure with rubber seal, metal washer, and tighten the spout shank with lock nut.

Posicione el cuello de goma, la arandela de

metal y la contratuerca de la rosca del cuello.

Placer le bec dans le deuxième orifice de l’évier.

Fixer à l’aide de la rondelle étanche et de la rondelle de métal, puis serrer la tige du bec à l’aide de l’écrou de blocage.

Install adaptor to the spout shank and secure

with the nut to fix up.

Instale el adaptador en el vástago del

vertedor y sujételo con la tuerca para instalarlo.

Installer l’adaptateur à la tige du bec et visser

l’écrou solidement en place.

Handle/

Manija/ Manette

Install the quick connect hoses between the side of the spout tube adapter

and the valves. Push onto the fitting to lock. Pull down to check for secure

connection.

Instale las mangueras de conexión rápida entre el lado del adaptador del tubo del vertedor y las válvulas. Empuje la conexión para que se bloquee, empújela hacia abajo para verificar que esté bien afianzada.

Relier le tuyau souple à raccords rapides à l'adaptateur de la tige du bec et au robinet. Pousser sur le raccord pour le verrouiller et tirer dessus pour vérifier qu’il est solidement fixé.

Spout/

Vertedor/ bec

Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a soft

cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
