Arkusz informacyjny |
X-traTM Collection |
|
Zawory do grzejników łazienkowych |
|
z ogranicznikiem temperatury powrotu RTX |
Zastosowanie |
|
Podążając za nowoczesnym wzornictwem grzejników łazienkowych Danfoss wprowadził nową serię termostatów grzejnikowych X-traTM Collection.
Tradycyjne połączenie zaworu ( nakrętka, nypel) zostało zastąpione nowym rozwiązaniem, w którym montaż odbywa się za pomocą śruby imbusowej. Takie rozwiązanie eliminuje możliwość uszkodzenia powierzchni zaworu podczas montażu.
W skład zestawu wchodzi ogranicznik temperatury powrotu RTX umożliwiający regulację temperatury
wody w grzejniku (0 - 50 °C) niezależnie od temperatury w pomieszczeniu.
X-tra Collection z ogranicznikiem RTX znajduje zastosowanietamgdziegrzejnikłazienkowyniejestzasadniczym źródłemciepła(np.:jestnimogrzewaniepodłogowe)ijest głównieużywany jakosuszarkadoręczników.Montowane są pod grzejnikiem, z głowicą równoległą do ściany oraz wewnątrz obrysu grzejnika.
Dostępne są zawory chromowane, w kolorze stali satynowanej oraz białym.
Zamawianie |
|
|
|
Biel RAL |
Stal |
|
- Zestawy |
|
|
|
|||
Typ |
Opis |
Chrom |
nierdzewna |
|||
|
9016 |
|||||
|
|
|
|
INOX |
||
|
|
|
|
|
||
|
|
Zestaw, w skład którego wchodzą: ogranicznik RTX montowany |
013G4132 |
013G4136 |
013G4138 |
|
|
|
z prawej strony, zawór termostatyczny i odcinający |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Zestaw, w skład którego wchodzą: ogranicznik RTX montowany |
013G4133 |
013G4137 |
013G4139 |
|
|
|
z lewej strony, zawór termostatyczny i odcinający |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zamawianie |
|
|
|
Biel RAL |
Stal |
|
Typ |
Opis |
Chrom |
nierdzewna |
|||
- Zawory |
9016 |
|||||
|
|
|
INOX |
|||
|
|
|
|
|
||
|
|
RA-URX Termostatyczny zawór kątowy, wersja prawa |
013G4030 |
013G4050 |
013G4060 |
|
|
|
|
|
|
|
|
|
|
RA-URX Termostatyczny zawór kątowy, wersja lewa |
013G4031 |
013G4051 |
013G4061 |
|
|
|
|
|
|
|
|
|
|
RLV-X Zawór powrotny, wersja prawa |
013G4032 |
013G4052 |
013G4062 |
|
|
|
|
|
|
|
|
|
|
RLV-X Zawór powrotny, wersja lewa |
013G4033 |
013G4053 |
013G4063 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zamawianie |
Typ |
Opis |
Chrom |
Biel RAL |
Stal |
|
- Ogranicznik |
nierdzewna |
|||||
9016 |
||||||
|
|
|
INOX |
|||
|
|
|
|
|
||
|
|
Ogranicznik temperatury powrotu RTX |
013G6190 |
013G6090 |
013G6191 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VD.32.C10.49 © Danfoss 01/2010 |
|
|
55 |
Arkusz informacyjny |
X-traTM Collection Zawory do grzejników łazienkowych z ogranicz. temp. powrotu RTX |
||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dane techniczne |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Typ |
Wersja |
|
Przyłącze |
Zakres propor- |
|
Wartość kv [m3/h] dla nastaw, praca z RTX 1) |
|
|
|
kvs |
|||||||||||||||
|
Grzejnik |
Instalacja |
cjonalności P |
|
1 |
|
2 |
|
3 |
4 |
5 |
|
6 |
|
7 |
|
|
N |
|
N |
|||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kątowy zawór termostatyczny, wersja lewa |
|
|
2K |
|
0,03 |
|
0,07 |
|
0,12 |
0,16 |
0,19 |
|
0,21 |
0,22 |
|
0,23 |
|
|
||||||
RA-URX |
|
|
G 1/2 A |
G 1/2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0,56 |
Kątowy zawór termostatyczny, wersja prawa |
5K |
|
0,03 |
|
0,07 |
0,13 |
0,18 |
0,24 |
0,27 |
0,29 |
|
0,33 |
|
||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
Przyłącze |
|
|
Wartość kv [m3/h] przy danej liczbie obrotów |
|
|
|
|
|||||||||||||||
Typ |
Wersja |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Grzejnik |
Instalacja |
0.25 |
|
0.5 |
0.75 |
|
|
|
1 |
|
1.5 |
|
|
2 |
|
|
|
kvs |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zawór odcinający, wersja lewa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RLV-X |
|
|
G 1/2 A |
G 1/2 |
0.18 |
|
0.36 |
0.47 |
|
|
|
0.52 |
|
0.58 |
|
|
0.58 |
|
|
|
0,60 |
||||
Zawór odcinający, wersja prawa |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
Maks. ciśnienie robocze: 10 bar. |
Maks. ciśnienie różnicowe: 0,6 bar 2). |
Ciśnienie próbne 16 bar. |
|
|
Maks. temperatura wody: 1200C. |
1)Wartość kv określa przepływ wody (Q) w m3/h, przy danym położeniu grzybka oraz spadku ciśnienia (Δp) na zaworze równym 1 bar (kv = Q/√ Δp). Wartość kvs oznacza przepływ przy maksymalnym wzniosie grzybka, tj. przy całkowicie otwartym zaworze i nastawie N.
2)Maks. ciśnienie różnicowe jest ciśnieniem granicznym, przy którym zawory zapewniają zadowalającą regulację. Tak jak w każdym urządzeniu powodującym spadek ciśnienia w instalacji, przy pewnych wartościach ciśnienia/przepływu może wystąpić hałas. Ciśnienie różnicowe można zmniejszyć stosując zawory podpionowe ASV.
RTX ze względu na charakter pracy ma bardzo mały wpływ na równoważenie instalacji. Zmiana nastawy z„N” (ustawienie fabryczne) jest wymagana bardzo rzadko.
Budowa |
RA-URX z adapterem do RTX |
RLV-X |
||
|
||||
|
|
5 |
|
|
|
|
6 |
|
1 |
|
|
|
|
|
|
|
7 |
|
2 |
|
1 |
|
|
3 |
|
|
|
|
|
|
2 |
|
|
4 |
|
|
|
|
|
|
3 |
|
|
5 |
|
|
|
|
|
|
4 |
|
|
6 |
|
|
|
|
|
|
1. |
Adapter |
1. |
Samouszczelniający nypel |
|
2. |
Trzpień |
2. |
Śruba imbusowa |
|
3. |
Sprężyna powrotna |
3. |
Korpus zaworu |
|
4. |
Przesłona nastawy wstępnej |
4 |
Grzybek zamykający |
|
5. |
Samouszczelniający nypel |
5. |
Trzpień zamykający |
|
6. |
Śruba imbusowa |
6. |
Obudowa |
|
7. |
Korpus zaworu |
|
|
|
|
|
|
|
Materiały stykające się z wodą
Przesłona nastawy wstępnej |
PPS |
|
|
|
|
Trzpień |
Mosiądz odporny na |
|
korozję |
||
|
||
|
|
|
O-ring |
EPDM |
|
|
|
|
Grzybek zaworu |
NBR |
|
|
|
|
Trzpień w uszczelce dławicy |
Stal chromowana |
|
|
|
|
Korpus zaworu |
Ms 58 |
|
|
|

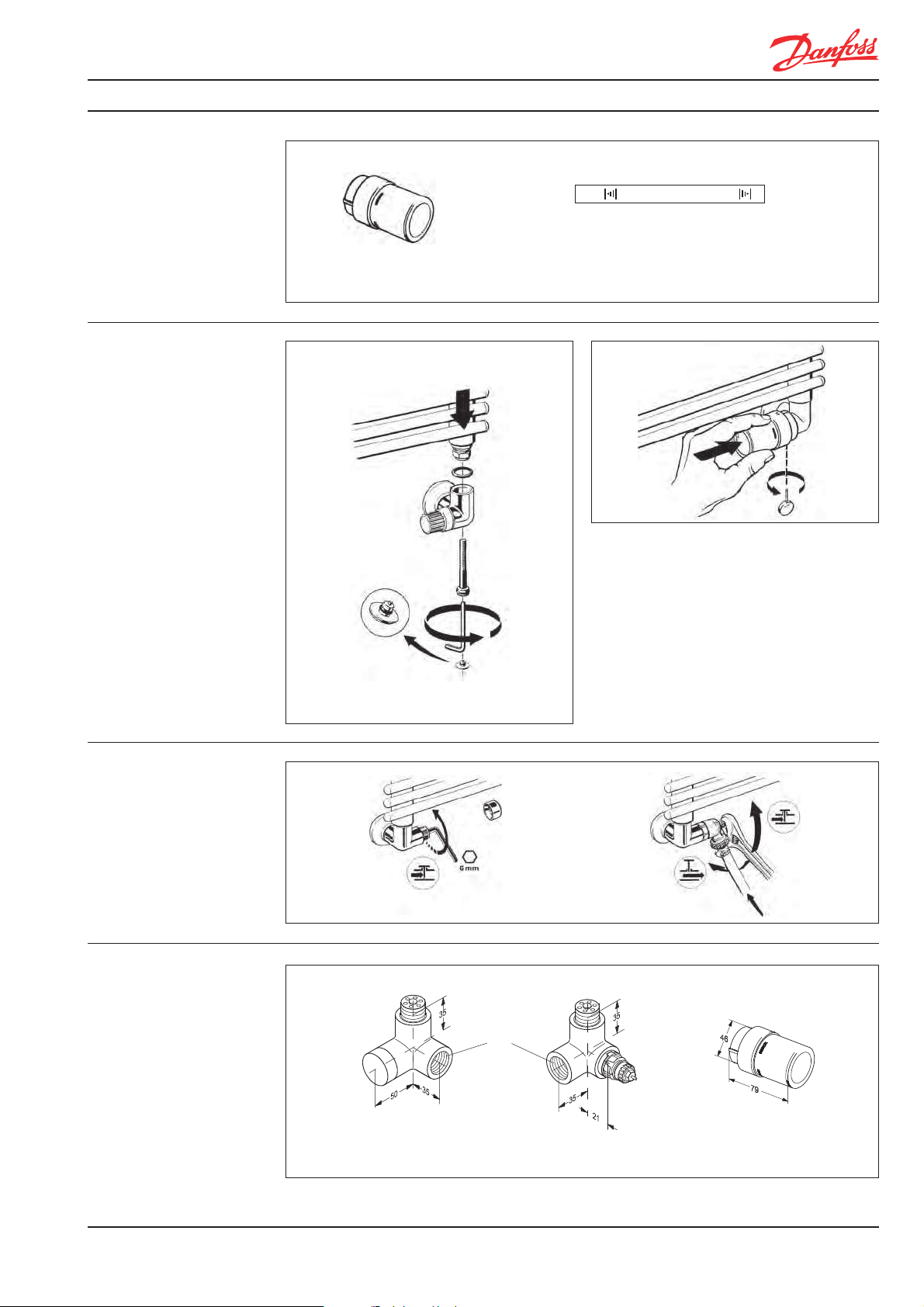

Zawór posiada samouszczelniający nypel montowany za pomocą śruby imbusowej.
Dwa O-ringi, na nyplu i w obudowie zaworu zapewniają właściwe uszczelnienie.
Śruba imbusowa posiada, O-ring, który zapewnia uszczelnienie zaworu.
Wprzypadku,gdyzłączagrzejnikaniesąodpowied- nie,abyzastosowaćuszczelnienietypuO-ringmoże być zastosowane tradycyjne uszczelnienie.
