Danfoss XB06 Data sheet [it]
Scheda tecnica
Scambiatore di calore Micro Plate (MPHE): XB06
Descrizione Scambiatori di calore Micro Plate: una tecnologia
rivoluzionaria Danfoss.
Caratterizzati dall’esclusivo disegno della piastra,
i MPHE consentono uno scambio termico più
efficiente rispetto ai precedenti modelli di
scambiatori di calore.
Vantaggi:
• Risparmio energetico ed economico
• Trasferimento del calore ottimizzato
• Minori perdite di carico
• Design flessibile
• Longevità di servizio
Per saperne di più:
MPHE.danfoss.com
L’XB06 è uno scambiatore di calore
brasato, progettato e configurato
per il teleriscaldamento, il teleraffrescamento
e altre applicazioni di riscaldamento.
Approvazione:
Direttiva apparecchi a pressione (PED).
Ordinazione Scambiatore di calore a 1 passaggio XB06 Cu
Disegno Numero di piastre, n Attacco
8
10 004B2025 004 B2037 00 4B1207
16 004B2026 004B2038 00 4B120 9
20 004B2027 004B2039 0 04B12 11
26 004B2028 004B2041 00 4B1212
30 004B2029 004B2042 0 04B1214
36 004B2030 004B2043 00 4B1216
40 004B 2031 004B2044 0 04B1217
50 004B2032 004B2046 0 04B12 19
60 004B2033 004B2047 004 B1221
70 004B2034 004B2048 004B1222
80 - - 00 4B1223
Filettato G ¾
Scambiatore di calore a 1 passaggio XB06 Cu +
Disegno Numero di piastre, n Attacco
8
10 004H4705 004H4 693
16 004H4706 004H4694
20 004H4707 004H4695
26 004H470 9 004H4 697
Filettato G ¾
1)
Disponibi le su richiesta
30 004H4710 004H4 698
36 004H 4711 004H4699
40 004H4712 004H4700
50 004H4713 004 H4701
60 004H4714 00 4H4702
70 004H4715 004H4703
XB 06L -1 XB 06H -1 XB06H+
Codice
004B2024 004B2036 004B1206
1)
XB 06L -1 XB 06H -1
Codice
004H4704 004H 4692
© Danfoss | 2018.04
VD.GS.V4.06 | 1
Scheda tecnica XB 06
Ordinazione (continua)
Scambiatore di calore a 1 passaggio XB06 StS
Disegno Numero di piastre, n Attacco
8
10 00 4H4 613 004H4601
16 00 4H4 614 004H4602
20 004 H4615 004H4603
26 00 4H4 617 004H4605
Filettato G ¾
1)
Disponibi le su richiesta
30 004 H4618 004H4606
36 004 H4619 004H4607
40 004H4620 004H4608
50 004H 4621 004H4609
60 004H4622 004 H4610
70 004H4623 00 4H 4611

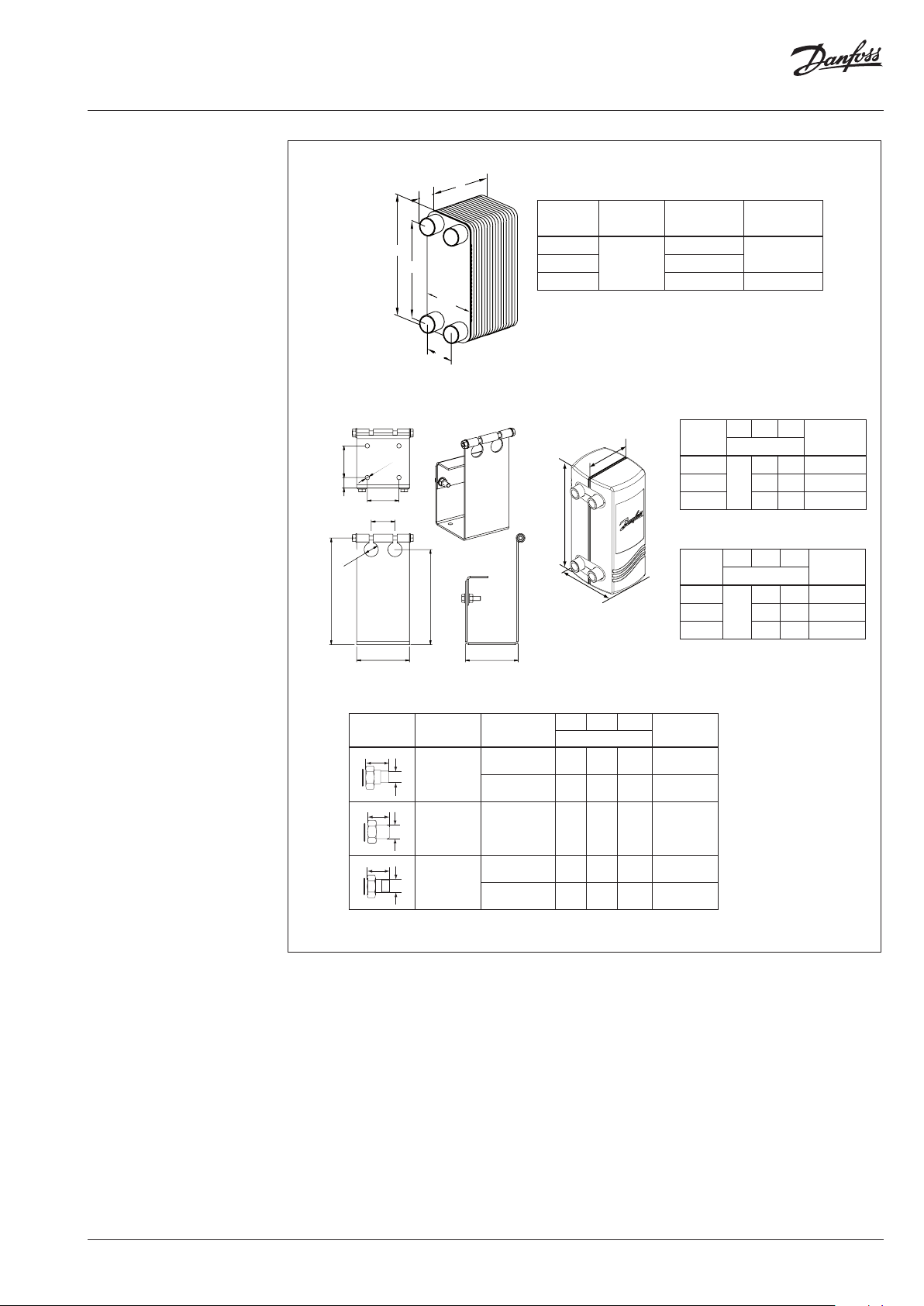

Accessori - Codoli
Disegno
1)
Un set contiene du e codoli con dadi di raccordo e guar nizioni
Descrizione
Codoli a
brasare
Codoli
saldati
Codoli
filettati
Attacco Codice
G ¾/15 mm 004B2945
G ¾/18 mm 004B2946
G ¾/DN 20 004B294 4
G ¾/G ¾ 004B2947
G ¾/G 1 004B2953
1)
XB 06L -1 XB 06H -1
00 4H4612 004H4600
Accessori - Isolamento XB06-1
1)
Disegno Numero di piastre, n Codice
Codice
8-26 00 4B 1191
30-40 00 4B 1192
50 -70 0 04 B1193
Dati tecnici
Accessori - Staffa
Disegno Codice
004B2948
Tipo XB 06L -1 XB0 6H-1 XB06H+
Pressione massima di esercizio Cu
Pressione massima di esercizio Cu+ 25
Pressione massima di esercizio Sts 16
Temperatura min./max °C - 10/180
Mezzo
Volume/canale L. 0,025 0, 017 0,018
Tipo attacco Filettatura esterna cilindrica, secondo DIN ISO 228/1
Dimensioni connessione G ¾
Peso kg 0,67 + 0,08 × n 0,6 + 0,07 × n
Materiali
Piastra Acciaio inox, mat. n. 1.440 4
Brasatura Rame (Cu); Rame-Nichel (Cu+) 1); Acciaio inossidabile (StS)
1)
Disponibi le su richiesta
bar
Teleriscaldamento: Acqua di circolazione/acqua glicolica fino al 50%
Teleraffrescamento: soluzioni di acqua e glicole etilenico, acqua e glicole
propilenico e acqua ed etanolo e altri liquidi per il trasferimento del calore.
Accessori - Isolamento XB06H+
Disegno Numero di piastre, n Codice
8-36 00 4B 1191
40 -70 0 04 B1192
80 00 4B 1193
25
–
(Contattare il proprio rappresentante Danfoss).
1)
2 | VD.GS.V4.06
Isolamento
Tipo PU (Poliuretano)
Spessore mm 20
Conducibilità termica, λ W/mK 0,035
Massima
temperatura
Permanente
Picco di breve
durata
°C
130
160
© Danfoss | 2018.04
