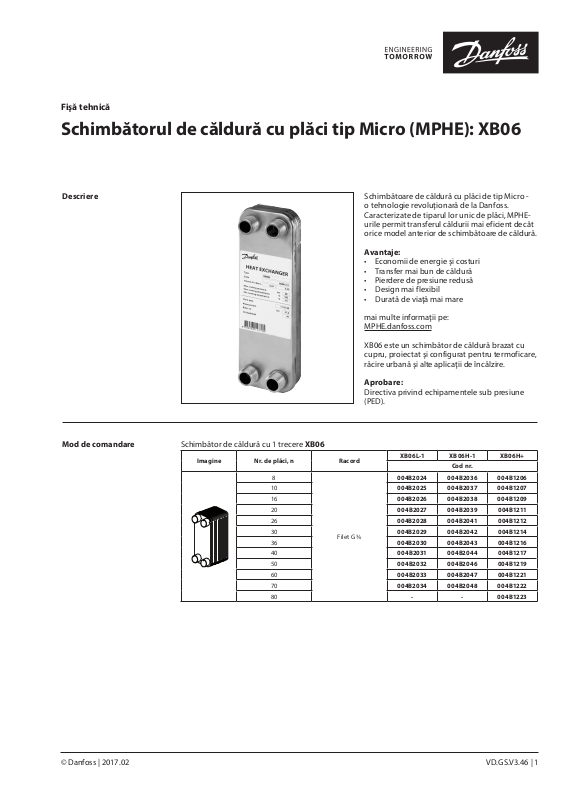

Fişă tehnică
Schimbătorul de căldură cu plăci tip Micro (MPHE): XB06
Descriere
Mod de comandare Schimbător de căldură cu 1 trecere XB06
Imagine Nr. de plăci, n Racord
8
10 004B2025 004 B2037 00 4B1207
16 004B2026 004B2038 00 4B120 9
20 004B2027 004B2039 0 04B12 11
26 004B2028 004B2041 00 4B1212
30 004B2029 004B2042 0 04B1214
36 004B2030 004B2043 00 4B1216
40 004B 2031 004B2044 0 04B1217
50 004B2032 004B2046 0 04B12 19
60 004B2033 004B2047 004 B1221
70 004B2034 004B2048 004B1222
80 - - 00 4B1223
Schimbătoare de căldură cu plăci de tip Micro -
o tehnologie revoluionară de la Danfoss.
Caracterizate de tiparul lor unic de plăci, MPHEurile permit transferul căldurii mai eficient decât
orice model anterior de schimbătoare de căldură.
Avantaje:
• Economii de energie şi costuri
• Transfer mai bun de căldură
• Pierdere de presiune redusă
• Design mai flexibil
• Durată de viaă mai mare
mai multe informaii pe:
MPHE.danfoss.com
XB06 este un schimbător de căldură brazat cu
cupru, proiectat şi configurat pentru termoficare,
răcire urbană şi alte aplicaii de încălzire.
Aprobare:
Directiva privind echipamentele sub presiune
(PED).
XB 06L -1 XB 06H -1 XB06H+
Cod nr.
004B2024 004B2036 004B1206
Filet G ¾
© Danfoss | 2017.02
VD.GS.V3.46 | 1
Fişă tehnică Schimbătorul de căldură cu plăci tip Micro (MPHE) XB06
Mod de comandare
(continuare)
Date tehnice
Accesorii-Racorduri
Imagine Descriere Racord Cod nr.
Racorduri
brazate
Racorduri
pentru
sudare
Racorduri
filetate
1)
Un set conţine 2 racord uri cu piuliţe de cuplare şi ga rnituri
G ¾/15 mm 004B2945
G ¾/18 mm 004B2946
G ¾/DN 20 004B294 4
G ¾/G ¾ 004B29 47
G ¾/G 1 004B2953
Accesorii-Suport
Imagine Cod nr.
004B2948
Tip XB 06L -1 XB 06H -1 XB06H+
Presiune max. de lucru bar 25 (16)
Temperatură min./max. °C -10/180
Mediu de curgere
Volum/canal l 0.034 0.023 0.018
Tip racord Filet cilindric exterior, conf. DIN ISO 228/1
Mărime racord G ¾
Greutate kg 0.67 + 0.08 × n 0.6 + 0.07 × n
Materiale
Plăci Oel inoxidabil, nr. material 1.4404
Brazare (lipire tare) Cupru (Cu); Cupru-nichel (CuNi)*; Oel inoxidabil (SS)*
* Dispon ibile la cerere
DC: apă etilen-, propilen-glicolică, soluii etanol-apă şi alte medii potrivite
pentru transferul de căldură. ( Vă rugăm să contactai reprezentantul Danfoss
Accesorii-Izolaţie XB06-1
1)
Imagine Nr. de plăci, n Cod nr.
30-40 00 4B 1192
50 -70 0 04 B1193
Accesorii-Izolaţie XB06H+
Imagine Nr. de plăci, n Cod nr.
40 -70 0 04 B1192
1)
DH: apă de circulaie / apă cu glicol maxim 50%
care se ocupă de dumneavoastră).
8-26 00 4B 1191
8-36 00 4B 1191
80 0 04 B1193
25
2 | VD.GS.V3.46
Izolaţia
Tip PU (Poliuretan)
Grosime perete mm 20
Conductivitate termică, λ W/mK 0.035
Temperatură
max.
1)
Versiunile d e 16 bar sunt disponi bile la cerere
Permanent
Vârf pe termen
scurt
°C
130
160
© Danfoss | 2017.02
Fişă tehnică Schimbătorul de căldură cu plăci tip Micro (MPHE) XB06
b
a
b
b
a
a
b
b
b
Dimensiune
E
20
Tip Racord
320
270
95
45
XB 06 L- …
XB0 6 H-… 7 + 1.25 × n
XB06H+ … 7 + 0.95 × n 0.6 + n × 0.07
n = număr de plăci
1)
Filet cili ndric exterior, conf. DIN ISO 228/1
G ¾
1)
E Masa la gol
(mm) (kg)
7 + 1.6 × n
0.67 + n × 0.08
Coliere de fixare
60
4×Ø8.5
20
202
60
45
Ø27
180
100
Racorduri
Imagine Descriere Racord
Racorduri
a
brazate
Racorduri
pentru
a
sudare
Izolaţie XB06-1
Nr. de
E
30-40 145 138 0 04 B1192
A
Izolaţie XB06H+
Nr. de
B
100
mm
1)
Cod nr.
a b SW
G ¾ / 15 mm 15 35 32 004B2945
G ¾ / 18 mm 18 35 32 004B2946
G ¾ / DN 20 21. 2 35 32 004B2944
A B E
plăci
8-26
50 -70 150 168 00 4B11 93
plăci
8-36
40 -70 145 138 0 04 B119 2
80 150 168 004 B119 3
mm
140 98 00 4B 1191
368
A B E
mm
140 98 00 4B1191
368
Cod nr.
Cod nr.
Racorduri
a
filetate
1)
Piuliţă de cup lare, distanţa între laturile o puse
G ¾ / G ¾ ⁄” 40 32 004B2947
G ¾ / G 1 1” 22 32 004B2953
© Danfoss | 2017.02
VD.GS.V3.46 | 3
Fişă tehnică Schimbătorul de căldură cu plăci tip Micro (MPHE) XB06
4 | VD.GS.V3.46
© Danfoss | DHS-SRMT/SI | 2017.02
