Tehnički podatci
Lemljeni izmjenjivač topline XB
Opis
XB serija je bakrenih lemljenih pločastih
izmjenjivača topline za uporabu u primjenama
daljinskog grijanja (DG) i daljinskog hlađenja
(DH), npr. za pripremu potrošne tople vode,
kao podstanica daljinskog grijanja za odvajanje
mreže od kućne instalacije ili kao tlačne sklopke.
Serija se sastoji od mnogo individualnih veličina
ploča od kojih su neki dostupni s različitom
dubinom ili uzorkom naboranosti, čime se
osigurava odabir optimalnog izmjenjivača
topline za sve primjene.
Osnovni podatci:
- Min. temperatura −10 °C
Maks. temperatura +180 °C
- Maks. radni tlak 25 bar
- Protočni medij
DG: cirkulacijska voda / smjesa vode i glikola
do 50 %
DH: smjesa vode i etilena, propilena i glikola,
otopine etanola i vode i ostali mediji prikladni
za prijenos topline. (Obratite se predstavniku
tvrtke Danfoss.)
- Dimenzija spoja DN (navojni ili prirubnički
spoj) 20-100
Odobrenja:
• CE potvrda prema (PED) 97/23/EZ
• GOST/Rusija
• SVGW/Švicarska
• VA/Danska
© Danfoss | 2016.08
VD.JQ.C2.37 | 1
Tehnički podatci Lemljeni izmjenjivač topline XB
Naručivanje
Objašnjenje, tip XB
XB 51L – 1 – 10 Broj ploča
Prolaz kroz izmjenjivač
topline
1 = jednoprolazni
2 = dvoprolazni
Tip ploča
Veličina ploča
B = lemljeni izmjenjivač topline
Tipovi ploča
Neki izmjenjivači topline dostupni su u tri
osnovna tipa uzorka ploča: H M L, što ih čini
optimalnim za razne primjene.
Pogledajte donje karakteristike.
Tip H Tip M Tip L
Kanal Malen Srednji
Kut uzorka
isprekidanih
linija
Prijenos topline Relativno
Pad tlaka Relativno
Tup Oštar
visok
visok
Kombinacija
H/L
Srednji Relativno
Srednji Relativno
Velik
nizak
nizak
Izmjenjivač topline može se sastojati od ploča
tipa L ili tipa H.
Ploča tipa H ima veći kut nabora oblika riblje
kosti od ploče tipa L. Ploča tipa H prikladnija
je za neke temperature od tipa L. Izmjenjivači
topline tipa
H imaju veći kapacitet grijanja, ali i
veći gubitak tlaka.
Komplet ploča može biti i kombinacija tih dvaju
tipova. Ako je svaka druga ploča tipa H i svaka
druga ploča tipa L, ta se kombinacija zove tip M.
Tip L
Tip H
Načelo mikropločastog izmjenjivača topline
(MPHE):
Razne izvedbe uobičajeno su se proizvodile
uporabom različitih kutova u uzorku isprekidanih
linija ploča izmjenjivača topline.
No razvijeni su novi i učinkovitiji uzorci za prijenos
topline. Karakteristika je novog uzorka u tome
što se naboranost sastoji od jamica raznih
veličina i oblika, čime su dobiveni MicroPlate
izmjenjivači topline. Ovi izmjenjivači topline
nude isti prijenos topline uz manju masu, veličinu
i pad tlaka. Osim boljeg prijenosa topline, ovakvi
izmjenjivači topline imaju veću mehaničku
čvrstoću.
Jednoprolazni lemljeni izmjenjivači topline
tipa XB
Tip XB 04-1 XB 24-1
Spoj
Broj ploča, n Kod ni br.
8 00 4B 1011 10 00 4B1012 004B1027
16 00 4B1014 004B102 8
20 004B1016 004 B1029
26 00 4B1017 00 4B1031
30 004B1019 004 B1032
36 004B1021 004B10 33
40 004B102 3 004B103 4
50 00 4B1024 004B1067
60 00 4B1026 004B1068
70 - 004B1069
Navoj G ¾ Navoj G ¾
Mikroploča
2 | © Danfoss | 2016.08
VD.JQ.C2.37
Tehnički podatci Lemljeni izmjenjivač topline XB
50
Naručivanje (nastavak)
Jednoprolazni lemljeni izmjenjivači topline tipa XB
Tip XB 51L-1 * XB51L-1 SB * XB51L-1 SB XB70 L-1
Spoj
Navoj Navoj Prirubnica Prirubnica Prirubnica Prirubnica
G 2 G 2 DN 50 DN 65/100
2)
1)
DN 65/100
Broj ploča, n Kod ni br.
10 00 4B 1141 - - - - -
16 00 4B 1142 - - - - -
20 004 B1532 - - - - -
26 0 04B153 3 - - - - -
30 0 04 B1194 004B134 5 - - - -
36 0 04 B1195 00 4B134 6 - - - -
40 0 04B119 6 00 4B1347 - - - -
50 0 04 B1197 00 4B134 8 - 004B2425 004B2000 0 04B2012
60 0 04 B1198 - 00 4B135 0 00 4B2430 004B2001 00 4B20 13
70 0 04 B119 9 - 00 4B1351 004B2435 004B2002 00 4B20 14
80 004B1200 - 0 04B13 52 004B2440 004B2003 0 04B2 015
90 00 4B1201 - 00 4B1353 004B2445 004B2004 004 B2016
100 00 4B1202 - 00 4B1355 004B2450 004B2005 0 04B2 017
110 0 04B1203 - 00 4B1356 004B2455 004B2006 0 04B2018
120 004B1204 - 00 4B1357 004B2460 004B2007 0 04B2019
130 004 B1534 - - - - 140 00 4B1536 - - 00 4B2470 004B2008 004B2020
160 - - - 004B2480 004B2009 0 04B2021
180 - - - 004B2490 0 04B2010 004B2022
200 - - - 004B2499 0 04 B20 11 004B2023
1)
prim arna strana (PN 25) / sekundarna stran a (PN 16)
2)
tvor nički se isporučuje s montažn im držačima
* Posebne izvedbe; SB: o va izvedba sadržava 6 pot pornih vijaka M12x20
XB 70M-1
2)
1)
XB 70H -1
DN 65/100
2)
1)
25
50
25
50
25
Izvedba SB: potporni vijci sprijeda.
Posebne izvedbe
Posebne izvedbe za razne medije, spojeve/
spojnice, maksimalne radne tlakove, materijale
i kapacitete dostupne su na zahtjev. Za
pojedinosti obratite se lokalnom prodajnom
predstavniku.
VD.JQ.C2.37
© Danfoss | 2016.08 | 3
Tehnički podatci Lemljeni izmjenjivač topline XB
Naručivanje (nastavak)
Dvoprolazni lemljeni izmjenjivači topline tipa XB
Tip X B04-2 XB 51L-2
Spoj
Broj ploča 1), n Ko dni b r.
10/10 - 004B 1147
16/16 - 004B114 8
20/20 004B1036 004B 1149
26/26 004 B1037 00 4B115 0
30/30 004B10 38 0 04B1292
36/36 004B1039 004B12 93
40/40 004B1040 00 4B129 4
46/46 004B1041 0 04B1295
50/50 004B1042 004B12 96
56/56 004B1043 00 4B129 7
60/60 004B1044 004 B1298
66/66 - 00 4B129 9
70/70 - 004B1300
1)
dogrijavanje/predgrijavanje
Navoj G ¾ Navoj G 2
Dodatna oprema: Spojnice
Opis Prikladno za Spoj Kod ni br.
Spojnice za lemljenje
Zavarene spojnice
Navojne spojnice XB04, XB24
XB04, XB24
XB51L
XB04, XB24 G ¾ / DN 20 004B2944
XB51L
G ¾ / 15 mm 004B2945
G ¾ / 18 mm 004B2946
G 2 / 28 mm 004B2 910
G 2 / 35 mm 0 04B 2911
G 2 / 42 mm 00 4B2912
G 2 / DN 32 004B2907
G 2 / DN 40 004B2908
G 2 / DN 50 004B2909
G ¾ / G ¾ 0 04B2947
G ¾ / G 1 004B2953
1)
1)
Komplet sadržava 2 spojnice sa spojnim maticama i brtvama

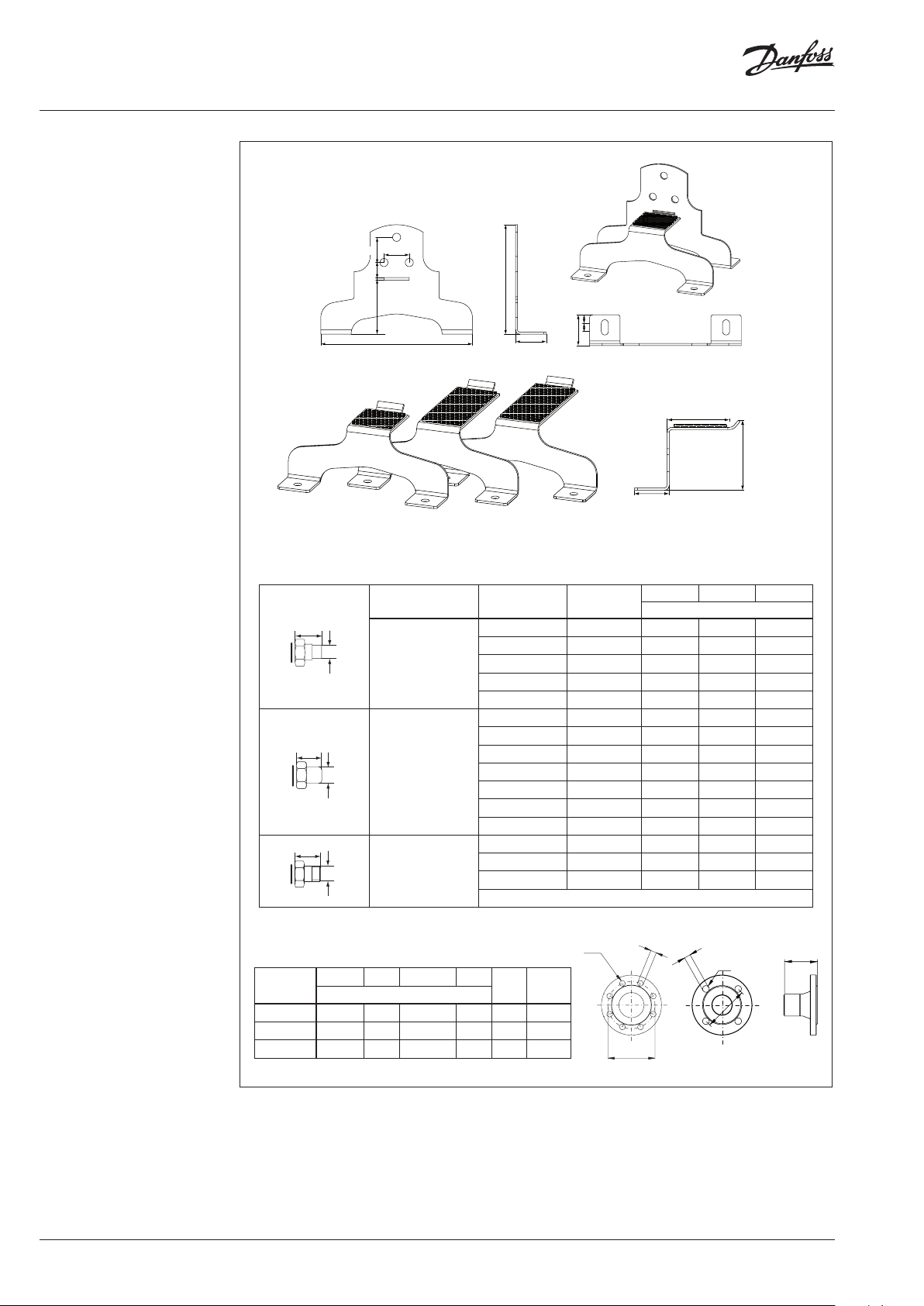

Dodatna oprema: Montažni držači za lemljene izmjenjivače topline tipa XB
Prikladno za Kod ni br.
XB04, XB24 004B2948
XB51 004B2923
XB70 004B2925
XB51SB, 30-60 ploča 00 4B178 8
XB0 4, 24
XB70
1)
Dr žači se isporučuju s XB70, stoga će oni biti p otrebni samo za servisi ranje ili posebne svrhe .
XB51
XB51SB
XB51SB , 70-100 pl oča 00 4B178 9
XB51SB , 110-160 p loča 004B1790
1)
4 | © Danfoss | 2016.08
VD.JQ.C2.37
Tehnički podatci Lemljeni izmjenjivač topline XB
Naručivanje (nastavak)

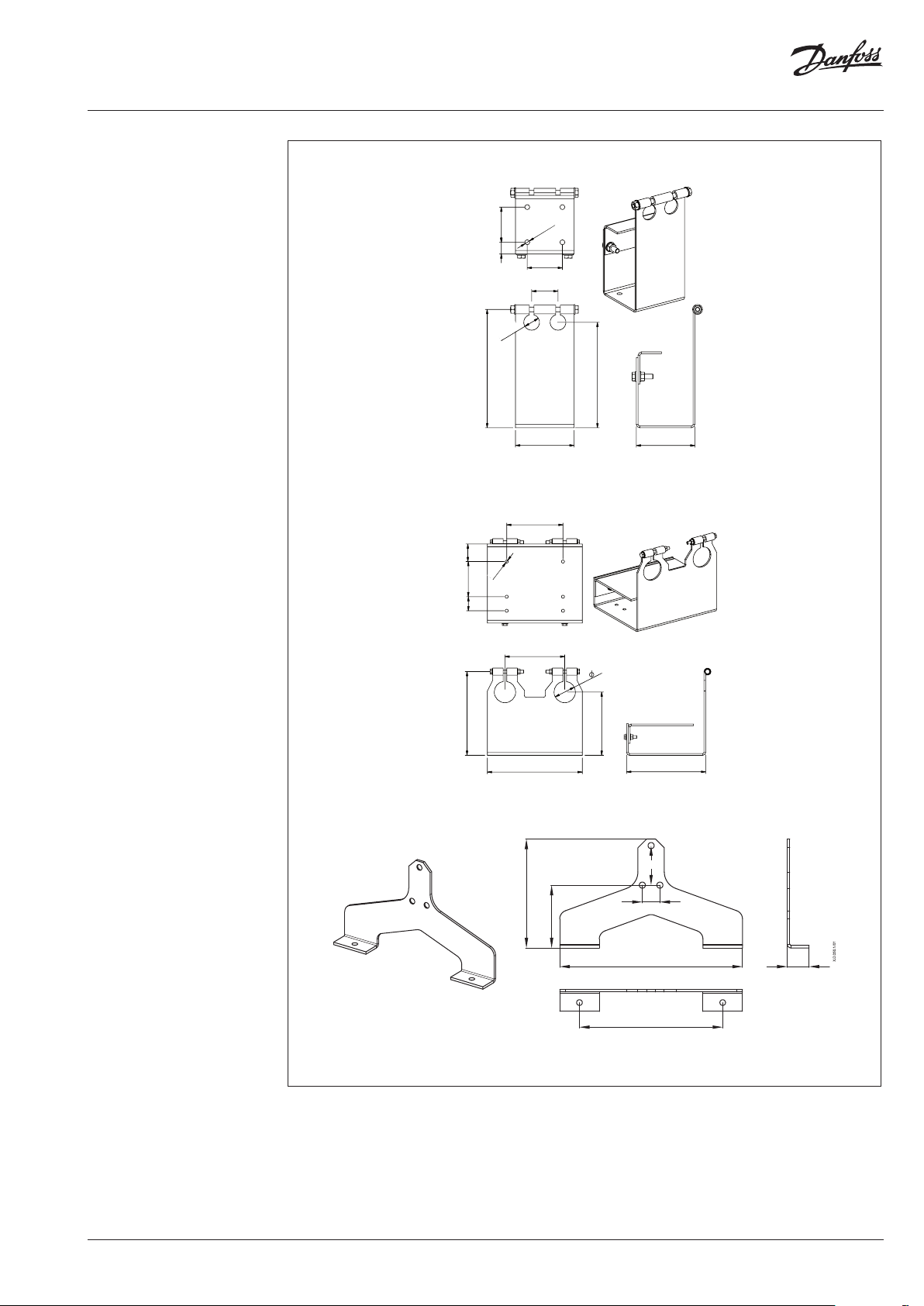

Dodatna oprema: Izolacija za jednoprolazne
lemljene izmjenjivače topline tipa XB
Tip XB 51-1 X B70-1
Broj ploča
10
16 -
20 -
26 -
30 -
36 -
40 -
50
60
70
80
100
110
140 00 4B3735
160 -
200 -
00 4B1924
00 4B1935 004B2535
00 4B1950 004B255090
004B1960
Kod ni br.
-
004B2570120
004B2599180 -
Dodatna oprema: Izolacija za dvoprolazne
lemljene izmjenjivače topline tipa XB
Tip
Broj ploča
1)
dogrijavanje/predgrijavanje
1)
30/30
36/36
40/40
50/50
56/56
60/60
66/66
70/70
Dodatna oprema: Svojstva izolacije
Tip
Toplinska vodljivost, λ W/mK 0,035 0,042
Maks. temperatura
Debljina stjenke mm 20 30
Trajna
Kratkotrajni vrh 160 180
PU (poliuretan) vidi stranicu
12 za XB51
°C
130 150
Lakirani čelični plašt i poliesterna izolacija,
vidi stranicu 12 za XB70
XB51-2
Kod ni br.
00 4B1935
00 4B195046/46
004B3730
004B3735
VD.JQ.C2.37
© Danfoss | 2016.08 | 5
Tehnički podatci Lemljeni izmjenjivač topline XB
Tehnički podatci
Jednoprolazni lemljeni izmjenjivači topline tipa XB
Tip XB 04-1 XB2 4-1 X B51L-1
Maks. radni tlak (bar) 25 (16)
Min./maks. temperatura 2) (°C) -10/180
Protočni medij
Volumen/kanal (litre) 0,060 0,100 0,210 0,55/0,70
Vrsta spoja Cilindrični vanjski navoj prema DIN ISO 228/1 Prirubnica, DN
Veličina spoja G ¾ G ¾ G 2 65 4)/100 5)
Materijal ploča Nehrđajući čelik, EN 1.4404 (AISI 316L)
Legura za lemljenje Bakar
1)
Iz vedbe od 16 bar dostupne su na zahtj ev (svi tipovi osim XB 04-1, 24-1). Sekundar na strana XB 70-1: maks. radni tlak 16 bar
2)
Pri tempe raturama protoka ispod 2 °C mo ra se rabiti smjesa vode i glikola
3)
Primarna strana / sekundarna strana
4)
Prirubnice PN 25 pre ma EN 1092, završna stran a tip B (B1)
5)
Prirub nice PN 16 prema EN 1092, završna stra na tip B (B1)
DH: smjesa vode i etilena, propilena i glikola, otopine etanola i vode i ostali mediji prikladni
DG: cirkulacijska voda / smjesa vode i glikola do 50%
(Obratite se predstavniku tvrtke Danfoss.)
1)
za prijenos topline.
XB 70L-1
XB 70M-1
XB 70H -1
25(16) 1)/16
Dvoprolazni lemljeni izmjenjivači topline tipa XB
Tip XB0 4-2 XB51L -2
Maks. radni tlak (bar) 25 (16)
Maks. radna temp. (°C) 180
Min. radna temp.2) (°C) −10
Protočni medij Cirkulacijska voda / smjesa vode i glikola do 50 %
Volumen/kanal (litre) 0,060 0,210
Vrsta spoja Cilindrični vanjski navoj prema DIN ISO 228/1
Veličina spoja G ¾ G 2
Materijal ploča Nehrđajući čelik, mat. br. 1.4404
Legura za lemljenje Bakar
1)
Iz vedbe od 16 bar dostupne su na zahtj ev (svi tipovi osim XB 04-2).
2)
Pri tempe raturama protoka ispod 2 °C mo ra se rabiti smjesa vode i glikola
1)
3)
3)
3)
Kako biste spriječili koroziju i istjecanje u
bakrenim lemljenim pločastim izmjenjivačima
topline, poštujte preporuke tvrtke Danfoss
za kvalitetu vode u uputama na adresi
www.heating.danfoss.com (Dokumentacija).
Za standardnu seriju izmjenjivača topline
odabran je materijal 1.4404 (316L) kako bi se
postiglo sljedeće:
- dobar kapacitet
- dobar omjer niske cijene i sprječavanja
korozije u najčešćim primjenama
- 1.4404 ima bolja antikorozivna svojstva od,
na primjer, 1.4301, ali je skuplji
Pri odabiru materijala izmjenjivača topline uvijek
vodite računa o kvaliteti vode. Izmjenjivači topline
na zahtjev su dostupni u drugim materijalima.
6 | © Danfoss | 2016.08
VD.JQ.C2.37
Tehnički podatci Lemljeni izmjenjivač topline XB
Konstrukcija i namjena
T11 - ulaz primarne strane
T12 - izlaz primarne strane
T112 - drugi ulaz primarne strane
(dvoprolazni)
T21 - ulaz sekundarne strane
T22 - izlaz sekundarne strane
T212 - drugi ulaz sekundarne
strane (dvoprolazni)
Izmjenjivači topline izrađeni su od prešanih i
lemljenih ploča izmjenjivača topline između
kojih
su stvoreni protočni kanali. Načelo jake
turbulencije
učinkovit prijenos
topline da prenese
i protustrujanja omogućava
topline. Zadatak je izmjenjivača
toplinu s primarnog protoka
na sekundarni protok preko ploče za prijenos
topline, čime se sprječava miješanje protoka.
Odabir izmjenjivača topline određen je željenim
toplinskim kapacitetom, potrebnim
Dimenzioniranje i odabir
temperaturama
Dimenzioniranje i odabir izmjenjivača topline
i dopuštenim gubitcima tlaka.
mora se obaviti s pomoću programa za
dimenzioniranje
izmjenjivača topline tvrtke
Danfoss.
Montaža Preporučujemo da izmjenjivače topline
montirate na postolje u okomitom položaju.
Time će se osigurati optimalna ventilacija i
minimalno onečišćivanje. Preporučujemo da sve
cijevi koje su spojene s izmjenjivačem topline
imaju zaporne ventile u svrhu održavanja.
Cijevi za spajanje moraju se montirati tako da
naprezanje uzrokovano, na primjer, termičkom
ekspanzijom ne utječe na izmjenjivač topline.
Za potrošnu toplu vodu mora se odabrati
dvoprolazni izmjenjivač topline. Dvoprolazni
izmjenjivač topline često će ohladiti vodu iz
daljinskog grijanja na ispod 25 °C. Taj kapacitet
može se postići većom razlikom temperature,
manjim protokom vode i izmjenjivačem topline
s optimalnom površinom prijenosa topline. To će
utjecati na odabir elektromotornog regulacijskog
ventil, na primjer.
Cijevi moraju imati držače koji će spriječiti
koncentriranje torzijskog naprezanja na cijevnim
spojevima izmjenjivača topline.
Preporučujemo da izmjenjivač topline ima izolaciju.
Uporabom sigurnosnog ventila između
izmjenjivača
topline i zapornog ventila na
sekundarnoj strani spriječit će se pucanje
izmjenjivača topline zbog termičke ekspanzije
tekućine.
VD.JQ.C2.37
© Danfoss | 2016.08 | 7
Tehnički podatci Lemljeni izmjenjivač topline XB
C
C1
D
B
E
F
A
C3
C2
A1
A
B
C
D
E
F
A
B
C
D
E
F
E
F
Dimenzije
XB 04 … 24
XB 51 … SB
Tip Spoj
XB 04-1-… G ¾
XB0 4-2-… G ¾
XB24 -… G ¾
XB51L -…
XB51… SB
XB51… SB
XB70L-…
XB70M-…
XB70H -…
n = broj ploča (za dvo prolazne izmjenjivače to pline zbroj ploča za dog rijavanje i predgrijavan je)
1)
Cili ndrični vanjski navoj prema D IN ISO 228/1
2)
Prirub nice PN 25 prema EN 1092, završna strana tip B (B1)
3)
Primarna strana / sekundarna strana
4)
Prirubn ice PN 16 prema EN 1092, završna stran a tip B (B1)
5)
Za broj pl oča n < 60
6)
Za broj pl oča n ≥ 60
5)
6)
1)
1)
1)
1)
G 2
2)
DN 50
DN 65 2) / 100
A/ A1 B
296 93 248 45 11 + 2,25 × n 20 0,9 + n × 0,085
296 93 248 45 11 + 2,25 × n 20 1,13 + n × 0,085
490 93 442 45 11 + 2,25 × n 20 1,4 + n × 0,15
466 256 380 170 12 + 2,6 × n 50 8 + n × 0,38
466 256 380 170 12 + 2,6 × n 90 18,8 + n × 0,38
3) 4)
990/ 1110 365
Vanjske dimenzije [mm]
C/C1
C2/C3
861/816
180/ 203
D E F
214 10 + 2,7 × n 90 40 + n × 1,50
XB 70
Prazna masa
[kg]
8 | © Danfoss | 2016.08
VD.JQ.C2.37
Tehnički podatci Lemljeni izmjenjivač topline XB
Dimenzije (nastavak)
Postolja
50
100
40
60
20
202
Ø27
4×Ø8,5
100
60
45
180
100
XB04, 24 držač
160
6×Ø9
238
170
270
248
180
XB51 držač
143
XB70 dr žač
61
225
90
40
416
326
50
VD.JQ.C2.37
© Danfoss | 2016.08 | 9
Tehnički podatci Lemljeni izmjenjivač topline XB
a
b
b
a
a
b
b
b
Dimenzije (nastavak)
Postolja
Spojnice
50
50
30
107
300
A= 30-60 ploča B= 70-100 ploča C= 110-160 ploča
217
61
XB51SB
Opis Spoj Kod ni br.
b
a
a
a
Spojnice za lemljenje
Zavarene spojnice
Navojne spojnice
G ¾ / 15 mm 004B2945 15 35 32
G ¾ / 18 mm 004B2946 18 35 32
G 2 / 28 mm 00 4B2910 32 45 65
G 2 / 35 mm 0 04B2 911 39 45 65
G 2 / 42 mm 00 4B29 12 51 45 65
G ¾ / DN 20 004B2944 21, 2 35 32
G 1 / DN 15 004B2901 21,3 40 37
G 1 / DN 20 003H6909 26 49,5 41
G 1 / DN 25 004B2903 33,5 40 37
G 2 / DN 32 004B2907 42,4 45 65
G 2 / DN 40 004B2908 48,5 45 65
G 2 / DN 50 004B2909 58 43 65
G ¾ / G ¾ 004B2 947 ⁄” 40 32
G ¾ / G 1 004B2953 1” 22 32
G 1 / G ¾ 00 4B2913 ⁄” 35 37
17
16
61
A= 110
B=19 9
C= 311
123
61
a b ŠK
mm
1)
10 | © Danfoss | 2016.08
1)
Spojna matica, širina ključa
Prirubnice
Tip
XB51... SB 50 90 125 18 4 25
XB70 65/100 1)90 145/180 1)18 8 25/16
XB70 65/100 1)90 145/180 1)18 4/8 1)16
1)
Primarna strana / sekundarna strana
DN L1 k d
mm (bar)
2
n
PN
n
1)
d
d
n
k
L1
VD.JQ.C2.37
Tehnički podatci Lemljeni izmjenjivač topline XB
Dimenzije (nastavak)
Program izolacije (poliuretan) za lemljene izmjenjivače topline tipa XB
Dimenzije izolacije za jednoprolazne
E
A
B
XB51L
E
A
B
XB70
lemljene izmjenjivače topline tipa XB
Tip X B51-1 XB 70-1
Broj ploča mm
10
16 -
20 -
26 -
30 -
36 -
40 -
50
60
70
80
90
100
110
120
140
160 -
180 -
200 -
00 4B1924
A= 512
B=320
E=197
00 4B1935
A= 512
B=320
E=257
00 4B1950
A= 512
B=330
E=337
004B1960
A= 512
B=340
E=392
004B3735
A= 512
B=346
E=445
-
004B2535
A=12 02
B=4 45
E=259
004B2550
A=12 02
B=4 45
E=340
004B2570
A=12 02
B=4 45
E=448
004B2599
A=12 02
B=4 45
E= 610
Dimenzije izolacije za dvoprolazne
lemljene izmjenjivače topline tipa XB
Tip 51-2
1)
Broj ploča
30/30
36/36
40/40
46/46
50/50
56/56
60/60
66/66
70/70
1)
dogrijavanje/predgrijavanje
mm
00 4B1935
A= 512
B=320
E=257
00 4B1950
A= 512
B=330
E=337
004B3730
A= 512
B=340
E=392
004B3735
A= 512
B=346
E=445
VD.JQ.C2.37
© Danfoss | 2016.08 | 11
Tehnički podatci Lemljeni izmjenjivač topline XB
12 | © Danfoss | DHS-SRMT/SI | 2016.08
VD.JQ.C2.37
Loading...
