Datový list
Pájený tepelný výměník XB
Popis
Řada tepelných výměníků XB s mědí pájenou
deskou je určena k použití v systémech dálkového
vytápění (DH) nebo chlazení (DC), například pro
výrobu užitkové teplé vody, jako pomocné topné
stanice k oddělení sítě od instalace v domech nebo
jako přerušovače tlaku. Modelová řada zahrnuje
několik různých velikostí desek, znichž několik
může být dodáno s různou hloubkou nebo vzorem
žebrování což zajišťuje, že pro všechny aplikace je
možné vybrat optimální typ tepelného výměníku.
Hlavní technické údaje:
- Min. teplota −10°C
Max. teplota +180 °C
- Maximální provozní tlak 25 bar
- Průtočné médium
DH: Cirkulační voda / voda s glykolem do 50 %
DC: roztoky etylenu či propylenu s vodou
s glykolem, etanolu s vodou a další vhodná
média pro přenos tepla. (Kontaktujte svého
prodejního zástupce společnosti Danfoss.)
- Připojovací rozměr DN (závitový nebo přírubový)
20-100
Schválení:
• Osvědčení CE podle (PED) 97/23/EC
• GOST/Rusko
• SVGW/Švýcarsko
• VA/Dánsko
© Danfoss | 2016.08
VD.JQ.C2.48 | 1
Datový list Pájený tepelný výměník XB
Objednávání
Vysvětlení, typ XB
XB 51L – 1 – 10 Počet desek
Okruh tepelného výměníku
1 = 1 okruh
2 = 2 okruhy
Typ desky
Velikost desky
B = Pájený tepelný výměník
Typy desek
Některé tepelné výměníky lze dodávat se třemi
různými typy žebrování: H M L je činí optimálně
vhodnými pro různé způsoby použití.
Jejich vlastnosti jsou popsány níže:
Typy H Typy M Typy L
Kanál Malý Střední,
Úhel zkosení
lamel
Přenos tepla Relativně
Tlaková ztráta Relativně
Tupý Ostrý
vysoký
vysoká
kombinace
H/L
Střední Relativně
Střední Relativně
Velký
nízký
nízká
Tepelný výměník může obsahovat desky typu
L nebo H.
Deska typu H má žebrování s ostřejším úhlem
zalomení než deska typu L. Použití desky typu
H je při některých teplotních režimech vhodnější
než použití desky typu L. Tepelné výměníky typu
H mají lepší výkon vytápění, ale rovněž vyšší
tlakovou ztrátu.
Deska může být rovněž v kombinaci těchto dvou
typů. Je-li každá druhá deska typu H nebo L,
je kombinace označována písmenem M.
Typ L
Typ H
Princip funkce mikrodeskového tepelného
výměníku (MPHE):
Tradičně byly vytvářeny různé verze pomocí zkosení
lamel (žebrování) desek tepelného výměníku.
Byly však také vyvinuty nové a účinnější vzory pro
přenos tepla. Charakteristikou vzoru lamel je to, že
žebrování je tvořeno důlky různých velikostí a tvarů
které tvoří samotný mikrodeskový tepelný výměník
Mikrodeskové tepelné výměníky nabízejí stejný
přenos tepla při nižší hmotnosti, velikosti a tlakové
ztrátě. Kromě lepšího přenosu tepla nabízejí
mikrodeskové tepelné výměníky také vyšší
mechanickou pevnost.
Pájené výměníky tepla typu XB s jedním
okruhem
Typ XB04-1 XB24-1
Připojení
Počet desek, n Obj. č.
8 004B1011 -
10 004B1012 004B1027
16 004B1014 004B1028
20 004B1016 004B1029
26 004B1017 004B1031
30 004B1019 004B1032
36 004B1021 004B1033
40 004B1023 004B1034
50 004B1024 004B1067
60 004B1026 004B1068
70 - 004B1069
Závit G ¾ Závit G ¾
,
.
Mikrodeska
2 | © Danfoss | 2016.08
VD.JQ.C2.48
Datový list Pájený tepelný výměník XB
Objednávání (pokračování)
Pájené tepelné výměníky typu XB s jedním okruhem
Typ XB51L-1 * XB51L-1 SB * XB51L-1 SB XB70L-1
Připojení
Závit Závit Příruba Příruba Příruba Příruba
G 2 G 2 DN 50 DN 65/100
2)
1)
DN 65/100
Počet desek, n Obj. č.
10 004B1141 - - - - -
16 004B1142 - - - - -
20 004B1532 - - - - -
26 004B1533 - - - - -
30 004B1194 004B1345 - - - -
36 004B1195 004B1346 - - - -
40 004B1196 004B1347 - - - -
50 004B1197 004B1348 - 004B2425 004B2000 004B2012
60 004B1198 - 004B1350 004B2430 004B2001 004B2013
70 004B1199 - 004B1351 004B2435 004B2002 004B2014
80 004B1200 - 004B1352 004B2440 004B2003 004B2015
90 004B1201 - 004B1353 004B2445 004B2004 004B2016
100 004B1202 - 004B1355 004B2450 004B2005 004B2017
110 004B1203 - 004B1356 004B2455 004B2006 004B2018
120 004B1204 - 004B1357 004B2460 004B2007 004B2019
130 004B1534 - - - - -
140 004B1536 - - 004B2470 004B2008 004B2020
160 - - - 004B2480 004B2009 004B2021
180 - - - 004B2490 004B2010 004B2022
200 - - - 004B2499 004B2011 004B2023
1)
primární strana (PN 25) / sekundární strana (PN 16)
2)
z výrobního závodu dodáván již sinstalovanými držáky
* Speciální verze; SB: Tato verze zahrnuje 6 upevňovacích šroubů M12×20
XB70M-1
2)
1)
XB70H-1
DN 65/100
2)
1)
25
50
50
25
50
25
Verze SB: Upevňovací šrouby na přední straně.
Speciální verze
Speciální verze pro jiná média, připojení/spojky,
maximální provozní tlaky, materiály a kapacity
jsou dostupné na požádání. Kontaktujte místního
prodejního zástupce, který vám poskytne
podrobné údaje.
VD.JQ.C2.48
© Danfoss | 2016.08 | 3
Datový list Pájený tepelný výměník XB
Objednávání (pokračování)
Pájené výměníky tepla typu XB se dvěma okruhy
Typ XB04-2 XB51L-2
Připojení
Počet desek 1), n Obj. č.
10/10 - 004B1147
16/16 - 004B1148
20/20 004B1036 004B1149
26/26 004B1037 004B1150
30/30 004B1038 004B1292
36/36 004B1039 004B1293
40/40 004B1040 004B1294
46/46 004B1041 004B1295
50/50 004B1042 004B1296
56/56 004B1043 004B1297
60/60 004B1044 004B1298
66/66 - 004B1299
70/70 - 004B1300
1)
dohřev/předehřev
Závit G ¾ Závit G 2
Příslušenství: Koncovky
Popis Vhodné pro Připojení Obj. č.
Pájecí koncovky
Přivařovací koncovky
Závitové koncovky XB04, XB24
XB04, XB24
XB51L
XB04, XB24 G ¾ / DN 20 004B2944
XB51L
G ¾ / 15 mm 004B2945
G ¾ / 18 mm 004B2946
G 2 / 28 mm 004B2910
G 2 / 35 mm 004B2911
G 2 / 42 mm 004B2912
G 2 / DN 32 004B2907
G 2 / DN 40 004B2908
G 2 / DN 50 004B2909
G ¾ / G ¾ 004B2947
G ¾ / G 1 004B2953
1)
1)
Jedna sada obsahuje 2 koncovky spolu s těsněními a spojovacími maticemi
Příslušenství: Nosné držáky pro pájené tepelné výměníky typu XB
XB51SB, 30-60 desek 004B1788
XB0 4, 24
XB70
1)
Držáky jsou dodávány s modely XB70; budou vyžadovány pouze pro údržbu nebo zvláštní účely.
XB51
XB51SB
XB51SB, 70-100 desek 004B1789
XB51SB, 110-160 desek 004B1790
Vhodné pro Obj. č.
XB04, XB24 004B2948
XB51 004B2923
XB70 004B2925
1)
4 | © Danfoss | 2016.08
VD.JQ.C2.48
Datový list Pájený tepelný výměník XB
Objednávání (pokračování)
Příslušenství: Izolace pro pájené tepelné
výměníky typu XB s jedním okruhem
Typ XB51-1 XB70-1
Počet desek
8 - -
10
16 -
20 -
26 -
30 -
36 -
40 -
50
70
80
100
110
120
140 004B3735
160 -
200 -
004B1924
004B1935 004B253560
004B1950 004B255090
004B1960
Obj. č.
-
004B2570
004B2599180 -
Příslušenství: Izolace pro pájené tepelné
výměníky typu XB se dvěma okruhy
Typ
Počet desek
1)
dohřev/předehřev
1)
30/30
36/36
40/40
50/50
56/56
60/60
66/66
70/70

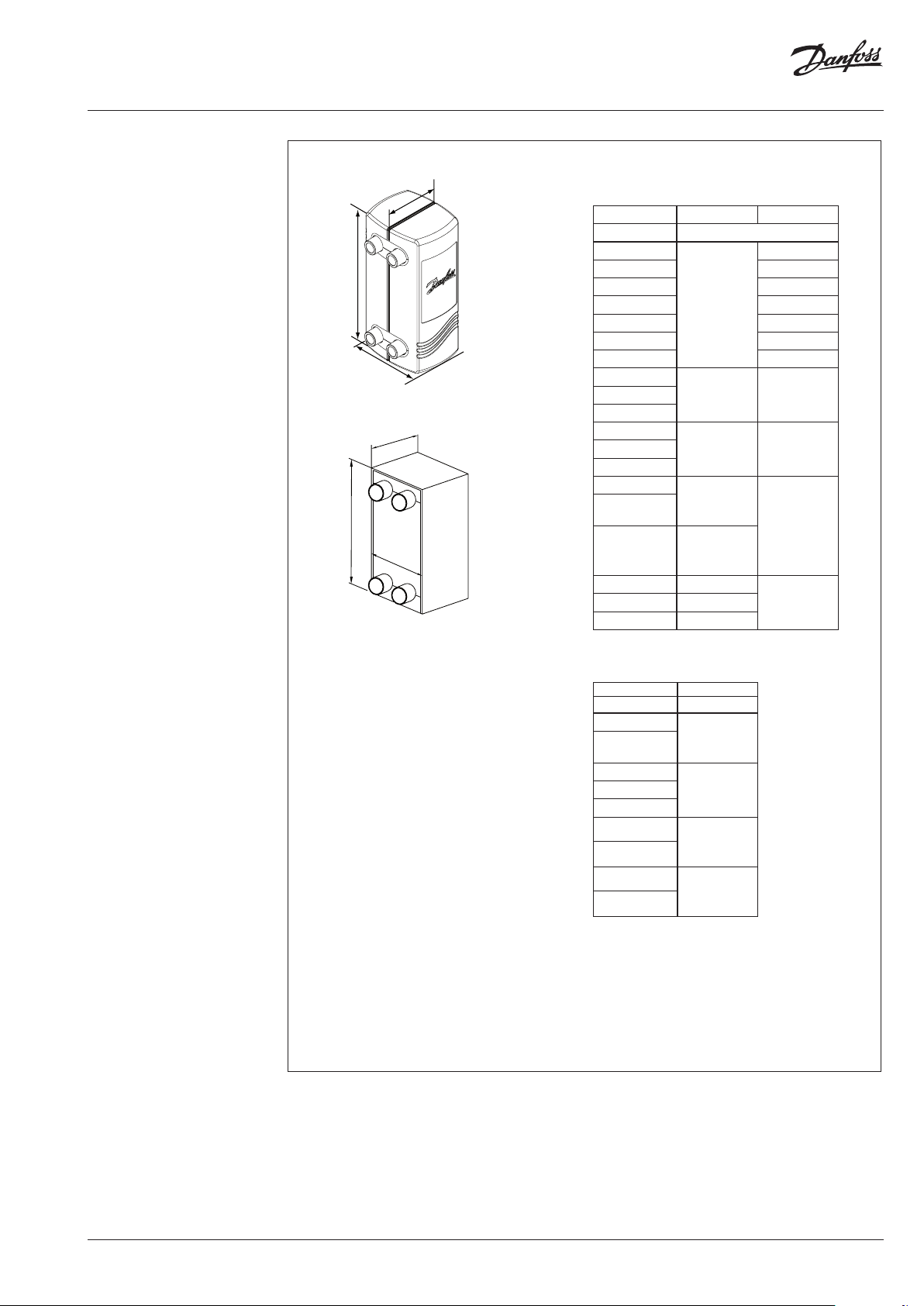

Příslušenství: Vlastnosti izolace
Typ
Tepelná vodivost, λ W/mK 0,035 0,042
Max. teplota
Tloušťka stěny mm 20 30
Trvalá
Krátkodobá špička 160 180
PU (polyuretan) viz strana 12,
model XB51
°C
130 150
Izolace z povlakovaného ocelového plechu
a polyesteru, viz strana 12, model XB70
XB51-2
Obj. č.
004B1935
004B195046/46
004B3730
004B3735
VD.JQ.C2.48
© Danfoss | 2016.08 | 5
Datový list Pájený tepelný výměník XB
Technické údaje
Pájené tepelné výměníky typu XB s jedním okruhem
Typ XB04-1 XB24-1 XB51L-1
Max. provozní tlak (bar) 25 (16)
Min. / Max. teplota 2) (°C) -10/180
Průtočné médium
Objem/kanál (litry) 0,060 0,100 0,210 0,55/0,70
Typ připojení Kuželový vnější závit dle DIN ISO 228/1 Příruba, DN
Velikost připojení G ¾ G ¾ G 2 65 4)/100 5)
Materiál desky Nerezavějící ocel, EN 1.4404 (AISI 316L)
Pájecí materiál Měď
1)
Verze pro tlak 16 bar jsou dostupné na dotaz (všechny typy kromě XB 04-1, 24-1). XB 70-1, sekundární strana: max. provozní tlak 16 bar
2)
Při teplotách průtoku nižších než 2°C je nutné používat jako médium vodu s glykolem
3)
Primární strana / sekundární strana
4)
Příruby PN 25 podle EN 1092, typ čela B (B1)
5)
Příruby PN 16 podle EN 1092, typ čela B (B1)
DC: roztoky etylenu či propylenu s vodou s glykolem, etanolu s vodou a další vhodná média
CZT: Cirkulační voda / voda s glykolem do 50%
(Kontaktujte svého prodejního zástupce společnosti Danfoss.)
1)
pro přenos tepla.
XB70L-1
XB70M-1
XB70H-1
25 (16) 1)/16
3)
3)
3)
Pájené výměníky tepla typu XB se dvěma okruhy
Typ XB04-2 XB51L-2
Max. provozní tlak (bar) 25 (16)
Max. provozní teplota (°C) 180
Min. provozní teplota 2) (°C) −10
Průtočné médium Cirkulační voda / voda s glykolem do 50%
Objem/kanál (litry) 0,060 0,210
Typ připojení Kuželový vnější závit dle DIN ISO 228/1
Velikost připojení G ¾ G 2
Materiál desky Nerezavějící ocel, mat. č. 1.4404
Pájecí materiál Měď
1)
Verze pro tlak 16 bar jsou dostupné na dotaz (všechny typy kromě XB 04-2).
2)
Při teplotách průtoku nižších než 2°C je nutné používat jako médium vodu s glykolem
1)
Aby nedocházelo ke korozi a netěsnostem
tepelných výměníků s mědí pájenou deskou,
dodržujte doporučení společnosti Danfoss
pro kvalitu vody, uvedená ve směrnici
www.heating.danfoss.com (dokumentace).
Pro standardní řadu tepelných výměníků byl vybrán
materiál 1.4404 (316L), který umožňuje dosáhnout:
- Dobré provozní vlastnosti při dodávkách.
- Dobrá rovnováha mezi nízkou cenou a ochranou
proti korozi u nejběžnějších aplikací.
- Materiál 1.4404 nabízí lepší protikorozní vlastnosti
než například 1.4301, je však dražší.
Při výběru materiálu pro tepelný výměník je vždy
nutné věnovat pozornost stavu vody. Tepelné
výměníky mohou být na vyžádání dodávány
vyrobené z jiných materiálů.
6 | © Danfoss | 2016.08
VD.JQ.C2.48
Datový list Pájený tepelný výměník XB

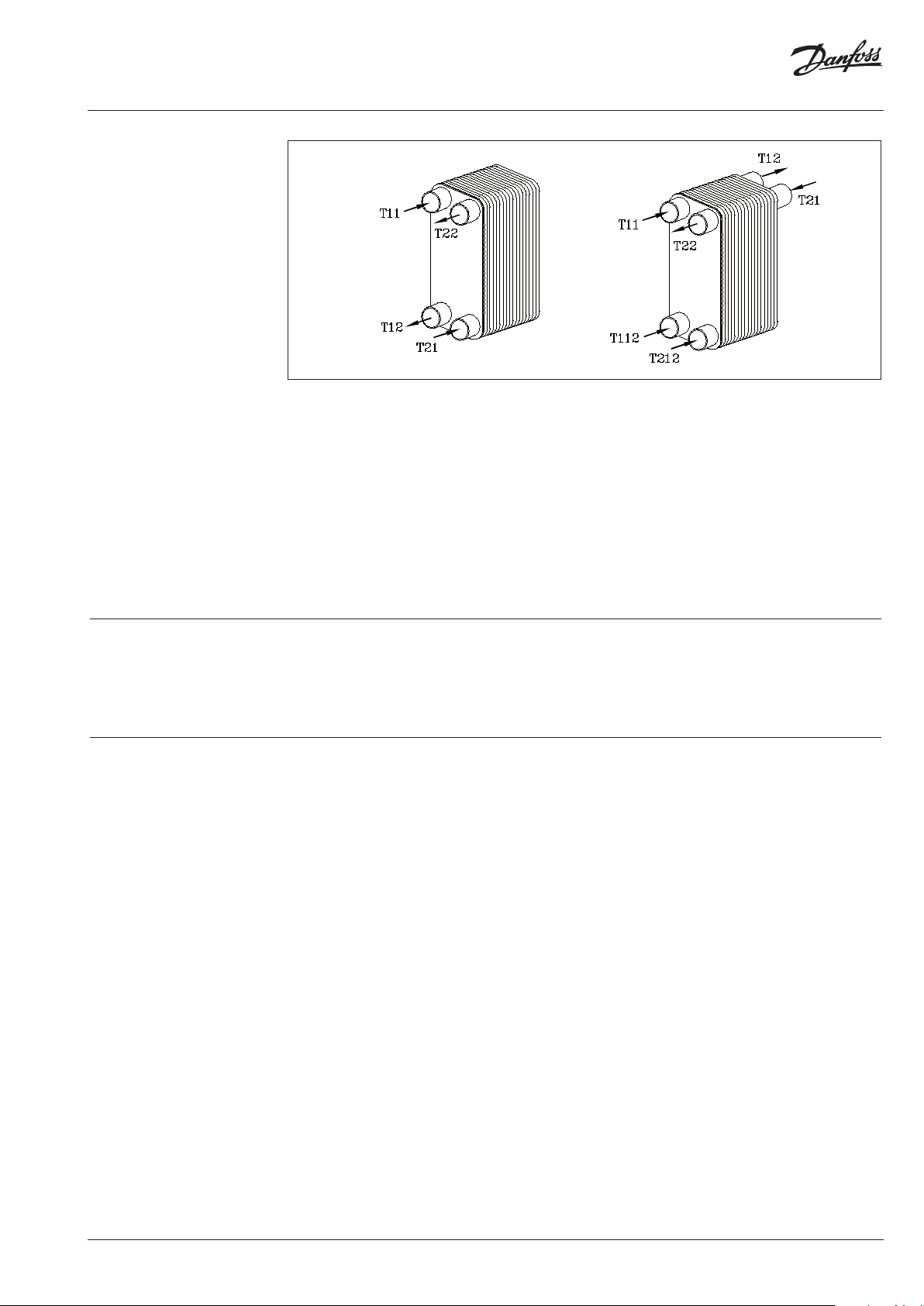

Design a funkce
T11 - primární vstup
T12 - primární výstup
T112 - druhý vstup primární
strany (2 okruhy)
T21 - sekundární vstup
T22 - sekundární výstup
T212 - druhý vstup sekundární
strany (2 okruhy)
Tepelné výměníky jsou zhotoveny z lisovaných
a pájených desek, mezi kterými jsou kanály
průtokové kanály. Silné turbulence a princip
protiproudu umožňují účinný přenos tepla.
Tepelný výměník má přenášet teplo z primárního
na sekundární okruh průtoku prostřednictvím
desky přenášející teplo tak, aby se jednotlivé
proudy nemíchaly.
Výběr tepelného výměníku je stanoven podle
požadovaného tepelného výkonu, teplot
a přípustných tlakových ztrát.
Rozměry a výběr Rozměry a výběr tepelného výměníku by měl být
proveden spodporou programu pro stanovení
rozměrů od společnosti Danfoss, který je určen
pro tepelné výměníky.
Montáž
Doporučujeme, aby všechny tepelné výměníky
byly namontovány na základnu ve svislé poloze.
Tím bude zajištěno nejlepší větrání a nejnižší míru
znečišťování. Dále doporučujeme, aby všechny
trubky spojené s tepelným výměníkem byly
vybaveny uzavíracími ventily pro účely snadné
údržby.
Připojené potrubí musí být upevněno tak, aby síla
způsobená například v důsledku tepelné roztažnosti
tepelný výměník nepoškodila.
Tepelný výměník se dvěma okruhy by se měl volit
pro ohřev teplé vody. Tepelný výměník se dvěma
okruhy často dokáže ochladit vodu systému
dálkového vytápění pod hodnotu 25 °C. Této kapacity
je možné dosáhnout pomocí většího teplotního
rozdílu, menšího proudění vody a tepelného
výměníku soptimální plochou přenosu tepla.
To je například ovlivněno i výběrem regulačního
ventilu se servopohonem.
Potrubí musí být vybaveno svorkami, aby se torzní
napětí nekoncentrovalo v potrubním připojení
tepelného výměníku.
Doporučujeme, aby byl tepelný výměník vybaven
izolací.
Mezi tepelným výměníkem a uzavíracím ventilem
na sekundární straně použijte pojistný ventil, vyhnete
se tak poškození tepelného výměníku v důsledku
tepelné roztažnosti kapaliny.
VD.JQ.C2.48
© Danfoss | 2016.08 | 7
Datový list Pájený tepelný výměník XB
C
C1
D
B
E
F
A
C3
C2
A1
A
B
C
D
E
F
A
B
C
D
E
F
E
F
Rozměry
XB 04 … 24
XB 51 … SB
Typ Připojení
XB04-1-… G ¾
XB04-2-… G ¾
XB24-… G ¾
XB51L-…
XB51… SB
XB51… SB
XB70L-…
XB70M-…
XB70H-…
n = počet desek (pro tepelné výměníky se dvěma okruhy se jedná o součet dohřívacích a předehřívacích desek)
1)
Kuželový vnější závit dle DIN ISO 228/1
2)
Příruby PN 25 podle EN 1092, typ čela B (B1)
3)
Primární strana / sekundární strana
4)
Příruby PN 16 podle EN 1092, typ čela B (B1)
5)
Pro počet desek n < 60
6)
Pro počet desek n ≥ 60
5)
6)
1)
1)
1)
1)
G 2
2)
DN 50
DN 65 2) / 100
A/A1 B
296 93 248 45 11 + 2,25 × n 20 0,9 + n × 0,085
296 93 248 45 11 + 2,25 × n 20 1,13 + n × 0,085
490 93 442 45 11 + 2,25 × n 20 1,4 + n × 0,15
466 256 380 170 12 + 2,6 × n 50 8 + n × 0,38
466 256 380 170 12 + 2,6 × n 90 18,8 + n × 0,38
3) 4)
990/1110 365
Vnější rozměry [mm]
C/C1
C2/C3
861/816
180/203
D E F
214 10 + 2,7 × n 90 40 + n × 1,50
XB 70
Prázdná
hmotnost
[kg]
8 | © Danfoss | 2016.08
VD.JQ.C2.48
Datový list Pájený tepelný výměník XB
Rozměry (pokračování)
Nosné držáky
50
100
40
60
20
202
Ø27
4×Ø8,5
60
45
100
180
100
Držák XB04, 24
160
6×Ø9
238
170
270
248
180
Držák XB51
143
Držák XB70
61
225
90
40
416
326
50
VD.JQ.C2.48
© Danfoss | 2016.08 | 9
Datový list Pájený tepelný výměník XB
a
b
a
a
b
b
b
Rozměry (pokračování)
Nosné držáky
A= 30-60 desek B= 70-100 desek C= 110-160 desek
Koncovky
b
b
50
50
30
107
300
217
17
16
61
61
A=110
B=199
C=311
123
61
XB51SB
Popis Připojení Obj. č.
G ¾ / 15 mm 004B2945 15 35 32
a
a
a
Pájecí koncovky
Navařovací koncovky
Závitové koncovky
G ¾ / 18 mm 004B2946 18 35 32
G 2 / 28 mm 004B2910 32 45 65
G 2 / 35 mm 004B2911 39 45 65
G 2 / 42 mm 004B2912 51 45 65
G ¾ / DN 20 004B2944 21,2 35 32
G 2 / DN 32 004B2907 42,4 45 65
G 2 / DN 40 004B2908 48,5 45 65
G 2 / DN 50 004B2909 58 43 65
G ¾ / G ¾ 004B2947 ⁄” 40 32
G ¾ / G 1 004B2953 1” 22 32
a b SW
mm
1)
10 | © Danfoss | 2016.08
1)
Spojovací matice, šířka přes plošky
Příruby
Typ
XB51... SB 50 90 125 18 4 25
XB70 65/100 1)90 145/ 180 1)18 8 25/ 16
XB70 65/100 1)90 145/180 1)18 4/8 1)16
1)
Primární strana / sekundární strana
DN L1 k d
mm (bar)
2
n
PN
n
1)
d
d
n
k
L1
VD.JQ.C2.48
Datový list Pájený tepelný výměník XB
Rozměry (pokračování)
Izolace (polyuretan) pro pájené tepelné výměníky typu XB
Rozměry izolace pro tepelné
E
A
B
XB51L
E
A
B
XB70
výměníky s jedním okruhem typu XB
Typ XB51-1 XB70-1
Počet desek mm
10 004B1924
16 -
20 -
26 -
30 -
36 -
40 -
50 004B1935
60
70
80 004B1950
90
100
110 004B1960
120
140 004B3735
160 - 004B2599
180 -
200 -
A=512
B=320
E=197
A=512
B=320
E=257
A=512
B=330
E=337
A=512
B=340
E=392
A=512
B=346
E=445
-
004B2535
A=1202
B=445
E=259
004B2550
A=1202
B=445
E=340
004B2570
A=1202
B=445
E=448
A=1202
B=445
E=610
Rozměry izolace pro pájené tepelné
výměníky typu XB se dvěma okruhy
Typ 51-2
30/30
36/36
40/40
46/46
50/50
56/56
60/60
66/66
70/70
1)
mm
004B1935
A=512
B=320
E=257
004B1950
A=512
B=330
E=337
004B3730
A=512
B=340
E=392
004B3735
A=512
B=346
E=445
Počet desek
1)
dohřev/předehřev
VD.JQ.C2.48
© Danfoss | 2016.08 | 11
Danf
already on order pro
All trademarks in this material are property of the respec
Datový list Pájený tepelný výměník XB
oss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products
vided that such alterations can be made without subsequential changes being necessary eady agreed.
12 | © Danfoss | DHS-SRMT/SI | 2016.08
tive companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
VD.JQ.C2.48
Loading...
