Lödd värmeväxlare XB
Beskrivning
XB är en serie lödda plattvärmeväxlare i koppar för användning i fjärrvärmesystem (modell DH) och fjärrkylsystem (modell DC), till exempel vid varmvattenberedning, i fjärrvärmeundercentral för att separera sekundärnätet från fjärrvärmenätet eller som tryckbrytare. Serien består av ett stort antal enskilda plattor i olika storlekar, varav många kan levereras med olika korrugeringsdjup och -mönster, så det går att hitta en optimal värmeväxlare för alla behov.
Grunddata:
- Min. arbetstemperatur −10 °C Max. arbetstemperatur +180 °C
- Max. arbetstryck 25 bar
- Flödesmedia DH: Cirkulationsvatten/glykolvatten upp till 50% DC: Etylen-, propylen-glykolblandat vatten, etanol-vattenlösningar och andra lämpliga värmeöverföringsmedia. (Kontakta gärna din Danfoss-representant för mer information.)
- Kopplingsstorlek DN (gängad eller flänsad) 20 –100
Godkännanden:
• CE-certifierad enligt (PED) 97/23/EG
• GOST/Ryssland
• SVGW/Schweiz
• VA/Danmark
© Danfoss | 2016.08
VD.JQ.C2.07 | 1
Datablad Lödd värmeväxlare XB
Beställning
Förklaring, XB-typ
XB 51L – 1 – 10 Antal plattor
Värmeväxlarens slag 1 = 1-slags 2 = 2-stråk
Plattyp
Plattstorlek
B = Lödd värmeväxlare
Typer av plattor:
Flera av värmeväxlarna kan levereras med tre olika baskorrugeringar, H, M och L, för att optimera dem för olika användningsområden. Se data i tabellen nedan.
H-typer M-typ L-typ
Kanal Liten Medium
Vinkel, om fiskbensmönstrad
Värmeöverföring Relativt
Tryckfall Relativt
Trubbig Spetsig
högt
högt
Blandning av H och L
Medium Relativt lågt
Medium Relativt lågt
Stor
Värmeväxlaren kan bestå av plattor av typen L eller plattor av typen H.
Plattan av H-typ har fiskbensmönster med större vinkel än plattan av L-typ. Plattan av H-typ passar bättre för vissa temperaturer än L-typen. Värmeväxlare av H-typ har bättre uppvärmningskapacitet, men de har även högre tryckförluster.
Plattsatsen kan även bestå av en kombination av dessa två typer. Om varannan platta är av H-typen och varannan av L-typen kallas kombinationen M-typ.
L-t yp
H-typ
Principen för mikroplattvärmeväxlare (MPHE):
Tidigare har de olika versionerna skapats genom att man använt olika vinklar för värmeväxlarplattornas fiskbensmönster.
Nu har dock nyare och mer effektiva värmeöverföringsmönster utvecklats. Typiskt för dessa mönster är att korrugeringen består av försänkningar av olika storlek och form, vilket skapar mikroplattvärmeväxlare. Mikroplattvärmeväxlare ger samma värmeöverföring men med lägre vikt, mindre storlek och lägre tryckfall. Förutom bättre värmeöverföring ger mikroplattvärmeväxlare högre mekanisk hållfasthet.
1-slags lödda värmeväxlare av typ XB
Typ XB 04-1 XB 24-1
Anslutning
Antal plattor, n Best.nr
8 00 4B 1011 -
10 00 4B1012 004B1027
16 004 B1014 0 04B1028
20 004 B1016 00 4B1029
26 00 4B1017 00 4B1031
30 004 B1019 00 4B1032
36 004B1021 0 04B1033
40 004B102 3 004B1034
50 004B10 24 004B1067
60 004B102 6 004B1068
70 - 004B1069
Gänga G ¾ Gänga G ¾
Micro Plate
2 | © Danfoss | 2016.08
VD.JQ.C2.07
Datablad Lödd värmeväxlare XB
50
Beställning (forts.)
1-slags lödda värmeväxlare av typ XB
Typ XB 51L-1 * XB51L-1 SB * XB51L-1 SB XB7 0L-1
Anslutning
Gänga Gänga Fläns Fläns Fläns Fläns
G 2 G 2 DN 50 DN 65/100
2)
1)
Antal plattor, n Best.nr
10 00 4B 1141 - - - - -
16 00 4B 1142 - - - - -
20 00 4B1532 - - - - -
26 00 4B1533 - - - - -
30 0 04B119 4 00 4B134 5 - - - -
36 0 04B119 5 00 4B134 6 - - - -
40 00 4B 1196 00 4B1347 - - - -
50 0 04 B1197 00 4B134 8 - 004B2425 004B2000 004B2012
60 004 B119 8 - 0 04B135 0 004B2430 004B2001 00 4B2013
70 0 04 B1199 - 00 4B1351 004B2435 004B2002 004 B2014
80 004B1200 - 004B1352 004B2440 004B2003 00 4B20 15
90 00 4B1201 - 004 B1353 004B2445 004B2004 0 04B2 016
100 00 4B1202 - 004 B1355 004B2450 004B2005 00 4B20 17
110 0 04B1203 - 004 B1356 004B2455 004B2006 00 4B2018
120 004B1204 - 004B1357 004B2460 004B2007 004 B2019
130 004B1534 - - - - -
140 00 4B1536 - - 004B2470 004B2008 004B2020
160 - - - 004B2480 004B2009 004 B2021
180 - - - 004B2490 00 4B2010 004B2022
200 - - - 004B2499 00 4B 2011 00 4B2023
1)
Primärsida (PN 25)/sekundärsida (PN 16).
2)
Levereras m ed monteringsfästen frit t fabrik.
* Specialversioner, SB: Denna version inklu derar 6 stödbultar M12x20
XB 70M-1
DN 65/100
2)
1)
XB 70H -1
DN 65/100
2)
1)
25
50
25
50
25
SB-version: Stödbultar på framsidan.
Specialversioner
Specialversioner för olika medier, anslutningar/ kopplingar, max. arbetstryck, material och kapaciteter finns på begäran. Vänligen kontakta lokala säljrepresentanter för mer information.
VD.JQ.C2.07
© Danfoss | 2016.08 | 3
Datablad Lödd värmeväxlare XB
Beställning (forts.)
2-slags lödda värmeväxlare av typ XB
Typ XB04 -2 XB51L -2
Anslutning
Antal plattor1), n Best.nr
10/10 - 0 04 B1147
16/16 - 0 04 B114 8
20/20 00 4B1036 0 04 B1149
26/26 0 04B1037 00 4B 1150
30/30 00 4B1038 00 4B129 2
36/36 00 4B1039 00 4B129 3
40/40 004B1040 0 04B1294
46/46 004B1041 0 04B12 95
50/50 004B1042 0 04B12 96
56/56 004B1043 0 04B12 97
60/60 004B1044 00 4B129 8
66/66 - 0 04B12 99
70/70 - 004B1300
1)
Eftervärmning/förvärmning.
Gänga G ¾ Gänga G 2
Tillbehör: Svetsnipplar
Beskrivning Lämplig för Anslutning Best.nr
Lödnipplar
Svetsnipplar
Gängnipplar XB04, XB24
XB04, XB24
XB51L
XB04, XB24 G ¾/DN 20 004 B2944
XB51L
G ¾/15 mm 004B2945
G ¾/18 mm 004B2946
G 2/28 mm 0 04B2910
G 2/35 mm 004 B2 911
G 2/42 mm 0 04B2 912
G 2/DN 32 004B2907
G 2/DN 40 004B2908
G 2/DN 50 004B2909
G ¾/G ¾ 004B29 47
G ¾/G 1 004B2953
1)
1)
En sats innehå ller 2 nipplar med kopp lingsmuttrar och pack ningar.
Tillbehör: Monteringsfästen för lödda värmeväxlare av typ XB
XB 51SB, 30–60 plattor 00 4B178 8
XB0 4, 24
XB70
1)
Fästena levereras med XB 70. De behövs alltså endast för service eller andra specialändamål.
XB51
XB51SB
XB 51SB, 70–100 plattor 0 04B17 89
XB 51SB, 110–160 plattor
Lämplig för Best.nr
XB04, XB24 004B2948
XB51 004B2923
XB70 0 04B2925
004B1790
1)
4 | © Danfoss | 2016.08
VD.JQ.C2.07
Datablad Lödd värmeväxlare XB
Beställning (forts.)
Tillbehör: Isolering för 1-slags lödda värmeväxlare av typ XB
Typ XB51-1 XB 70-1
Antal plattor
8 - -
10
16 -
20 -
26 -
30 -
36 -
40 -
50
70
80
100
110
120
140 004 B3735
160 -
200 -
00 4B1924
00 4B1935 00 4B253560
00 4B1950 00 4B255090
004B1960
Best.nr
004B2570
004B2599180 -
-
Tillbehör: Isolering för 2-slags lödda värmeväxlare av typ XB
Typ
Antal plattor
1)
Eftervärmning/förvärmning.
1)
30/30
36/36
40/40
50/50
56/56
60/60
66/66
70/70
Tillbehör: Isoleringens egenskaper
Typ
Värmeledningsförmåga, λ W/mK 0,035 0,042
Permanent
Max. temperatur
Väggtjocklek mm 20 30
Kortvarigt toppvärde
PU (polyuretan) se sidan 12
°C
för XB 51
130 150
160 180
Belagd stålplåt och isolering av polyester, se
sidan 12 för XB 70
XB51-2
Best.nr
00 4B1935
00 4B195046/46
004B3730
004B3735
VD.JQ.C2.07
© Danfoss | 2016.08 | 5
Datablad Lödd värmeväxlare XB
Tekniska data
1-slags lödda värmeväxlare av typ XB
Typ XB 04-1 X B24 -1 XB51L-1
Max. arbetstryck (bar) 25 (16)
Min./max. temperatur2) (°C) −10/180
Flödesmedium
Volym/kanal (liter) 0,060 0,10 0 0,210 0,55/0,70
Anslutningstyp Cylindrisk utvändig gänga enligt DIN ISO 228/1 Fläns, DN
Anslutningsdimension G ¾ G ¾ G 2 654)/1005)
Plattmaterial Rostfritt stål, EN 1.4404 (AISI 316L)
Lödmaterial Koppar
1)
16 bar-versio ner finns tillgängl iga på begäran (alla typ er utom XB 04-1, 24-1). XB 70-1 sekundärsida: max . arbetstryck 16 bar
2)
Vid fl ödestemperaturer un der 2 °C måste glykolblan dat vatten användas.
3)
Primärsida/sekundärsida.
4)
Flänsar PN 25 enligt EN 1092, typ a v flänsyta B (B1).
5)
Flänsar PN 16 enligt EN 1092, typ a v flänsyta B (B1).
DC: Etylen-, propylen-glykolblandat vatten, etanol-vattenlösningar och andra lämpliga
DH: Cirkulationsvat ten/glykolvatten upp till 50%
(Kontakta gärna din Danfoss-representant för mer information.)
1)
värmeöverföringsmedia.
XB 70L-1 XB 70M-1 XB 70H -1
25 (16)1)/16
2-slags lödda värmeväxlare av typ XB
Typ XB0 4-2 XB 51L-2
Max. arbetstryck (bar) 25 (16)
Max. drifttemp. (°C) 180
Min. drifttemp.2) (°C) −10
Flödesmedium Cirkulationsvatten/glykolvat ten upp till 50%
Volym/kanal (liter) 0,060 0,210
Anslutningstyp Cylindrisk utvändig gänga enligt DIN ISO 228/1
Anslutningsdimension G ¾ G 2
Plattmaterial Rostfritt stål, mat.nr 1.44 04
Lödmaterial Koppar
1)
16 bar-versio ner finns tillgängl iga på begäran (alla typ er utom XB 04-2).
2)
Vid fl ödestemperaturer un der 2 °C måste glykolblan dat vatten användas.
1)
3)
3)
3)
För att undvika korrosion och läckage i lödda kopparvärmeväxlare, följ Danfoss rekommendationer
beträffande vattenkvaliteten i
handboken på www.heating.danfoss.com
(Documentation). För standardsortimentet av värmeväxlare har man valt material 1.4404 (316L) för att erhålla
- snabba och säkra leveranser,
- bra balans mellan lågt pris och korrosionsbeständighet för de flesta användningsområden,
- bättre korrosionsskydd än t.ex. 1.4301, men
1.4404 är dyrare.
Man måste alltid vara noga med vattenkvaliteten när man väljer material för en värmeväxlare. Värmeväxlarna kan levereras i andra material på beställning.
6 | © Danfoss | 2016.08
VD.JQ.C2.07
Datablad Lödd värmeväxlare XB
Design och funktion
T11 - Primärsida in T12 - Primärsida ut T112 - Primärsida andra inlopp
(2-slags)
T21 - Sekundärsida in T22 - Sekundärsida ut T212 - Sekundärsida andra inlopp
(2-slags)
Värmeväxlarna är tillverkade av formpressade och lödda värmeväxlarplattor, mellan vilka flödeskanaler skapas. Den kraftiga turbulensen och motströmsprincipen möjliggör en effektiv värmeöverföring. Värmeväxlarens uppgift är att överföra värme från det primära flödet till det sekundära flödet genom en värmeöverföringsplatta
som därigenom
förhindrar att flödena blandas.
Valet av värmeväxlare avgörs av önskad värmekapacitet, önskade temperaturer och
Dimensionering och val
Dimensionering och val av värmeväxlare bör utföras
med hjälp av Danfoss
dimensioneringsprogram för värmeväxlare.
Montering Vi rekommenderar att värmeväxlarna
monteras stående i vertikalt läge. Detta säkerställer bästa ventilering och minskar föroreningarna. Vi rekommenderar att alla rör anslutna till värmeväxlaren utrustas med avstängningsventiler för underhållsarbeten.
de tillåtna tryckförlusterna. 2-slags värmeväxlare bör väljas för tappvarmvatten. 2-slags värmeväxlare kyler ofta ned fjärrvärmevattnet
till under 25 °C. Denna kapacitet kan uppnås genom att använda större temperaturskillnader, ett mindre vattenflöde och en värmeväxlare med optimal värmeöverföringsyta.
Denna kommer till exempel påverka valet av motordriven styrventil.
Rören måste vara försedda med fästen för att förhindra alla vridpåkänningar vid värmeväxlarens röranslutningar.
Vi rekommenderar att värmeväxlaren förses med isolering.
VD.JQ.C2.07
De rör som ansluts måste monteras så att påkänningen som orsakas av värmeutvidgningen, till exempel, inte skadar värmeväxlaren.
Använd en säkerhetsventil mellan värmeväxlaren och avstängningsventilen på sekundärsidan så att värmeväxlaren inte skadas på grund av värmeutvidgning i vätskan.
© Danfoss | 2016.08 | 7
Datablad Lödd värmeväxlare XB
C
C1
D
B
E
F
A
C3
C2
A1
A
B
C
D
E
F
A
B
C
D
E
F
E
F

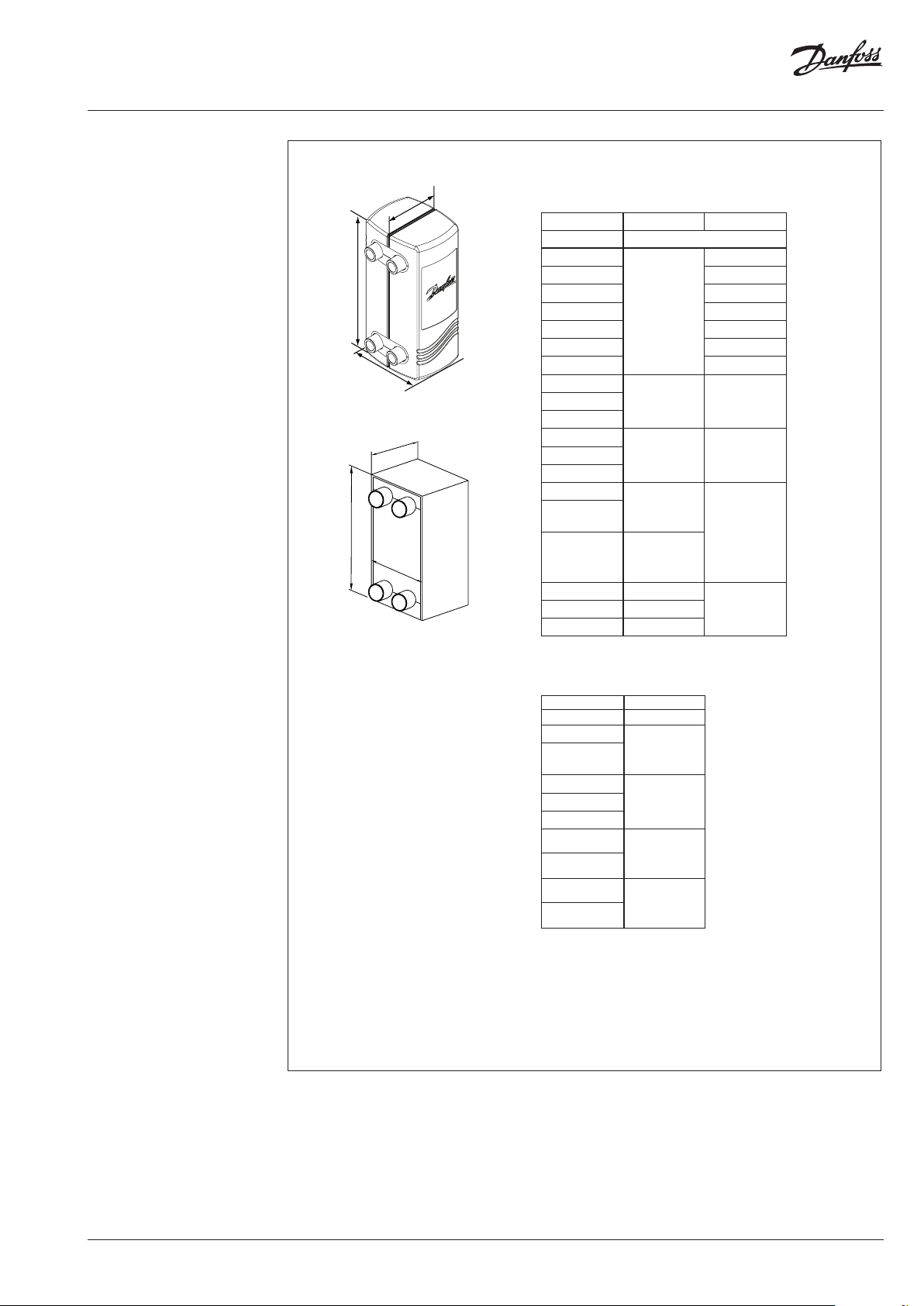

Mått
XB 04 … 24
XB 51 … SB
Typ Anslutning
XB 04-1–… G ¾
XB04-2–... G ¾
XB24 -… G ¾
XB51L -… XB5 1… SB
XB5 1… SB
XB70L-… XB70M-… XB70H -…
n = antal plattor (fö r 2-slags värmeväxlare summa n av eftervärmning s- och förvärmningsplat tor)
1)
Cylindrisk ut vändig gänga enligt DI N ISO 228/1.
2)
Flänsar PN 25 enl igt EN 1092, typ av fl änsyta B (B1).
3)
Primärsida/sekundärsida.
4)
Flänsar PN 16 enligt EN 1092, typ a v flänsyta B (B1).
5)
För antal pl attor n < 60.
6)
För antal pla ttor n ≥ 60.
5)
6)
1)
1)
1)
1)
G 2
DN 50
DN 652)/100
2)
A/ A1 B
296 93 248 45 11 + 2,25 × n 20 0,9 + n × 0,085
296 93 248 45 11 + 2,25 × n 20 1,13 + n × 0,085
490 93 442 45 11 + 2,25 × n 20 1,4 + n × 0,15
466 256 380 170 12 + 2,6 × n 50 8 + n × 0, 38
466 256 380 170 12 + 2,6 × n 90 18,8 + n × 0,38
3) 4)
990/ 1110 365
Utvändiga mått [mm]
C/C1
C2/C3
861/816 180/ 203
D E F
214 10 + 2,7 × n 90 40 + n × 1,50
XB 70
Tomvikt
[kg]
8 | © Danfoss | 2016.08
VD.JQ.C2.07
Datablad Lödd värmeväxlare XB
Mått (fortsättning)
Monteringsfästen
50
100
40
60
20
202
Ø27
4ר8,5
100
60
45
180
100
XB 04, 24 fäste
160
6ר9
238
170
270
248
180
XB 51 fäste
143
XB 70 fäste
61
225
90
40
416
326
50
VD.JQ.C2.07
© Danfoss | 2016.08 | 9
Datablad Lödd värmeväxlare XB
a
b
a
a
b
b
b
Mått (fortsättning)
Monteringsfästen
A = 30–60 plattor B = 70–100 plattor C = 110–160 plattor
Svetsnipplar
b
a
b
a
a
50
50
30
107
300
217
61
XB51SB
Beskrivning Anslutning Best.nr
G ¾/15 mm 004B2945 15 35 32
G ¾/18 mm 004B2946 18 35 32
Lödnipplar
Svetsnipplar
Gängnipplar
G 2/28 mm 004B2 910 32 45 65
G 2/35 mm 00 4B2 911 39 45 65
G 2/42 mm 00 4B2912 51 45 65
G ¾/DN 20 004B2944 21,2 35 32
G 2/DN 32 004B2907 42,4 45 65
G 2/DN 40 004B2908 48,5 45 65
G 2/DN 50 004B2909 58 43 65
G ¾/G ¾ 004B2947 ⁄” 40 32
G ¾/G 1 004B2953 1” 22 32
17 16
61
A= 110 B=19 9 C= 311
123
61
a b SW
mm
1)
10 | © Danfoss | 2016.08
1)
Anslut ningsmutter, bredd över plana y tan.
Flänsar
Typ
XB51... SB 50 90 12 5 18 4 25
XB70 65/1001)90 145/1801)18 8 25/16
XB70 65/100 1)90 145/180 1)18 4/8 1)16
1)
Primärsida/sekundärsida.
DN L1 k d
mm (bar)
2
n
PN
n
1)
d
d
n
k
L1
VD.JQ.C2.07
Datablad Lödd värmeväxlare XB
Mått (fortsättning)
Isoleringsprogram (polyuretan) för lödda värmeväxlare av typ XB
Isoleringsdimensioner för
E
A
B
XB51L
E
A
B
XB70
1-slags lödda värmeväxlare av typ XB
Typ XB 51-1 X B70 -1
Antal plattor mm
10 0 04B192 4
16 -
20 -
26 -
30 -
36 -
40 -
50 004B1935
60
70
80 00 4B1950
90
100
110 004B1960
120
140 004B3735
160 - 0 04B2599
180 -
200 -
A= 512 B=320 E=197
A= 512 B=320 E=257
A= 512 B=330 E=337
A= 512
B=340
E=392
A= 512 B=346 E=445
-
004B2535
A=12 02
B=4 45
E=259
004B2550
A=12 02
B=4 45
E=340
004B2570
A=12 02
B=4 45
E=448
A=12 02
B=4 45
E= 610
Isoleringsdimensioner för 2-slags lödda värmeväxlare av typ XB
Typ 51-2
30/30
36/36
40/40
46/46
50/50
56/56
60/60
66/66
70/70
1)
mm
00 4B1935
A= 512
B=320
E=257
00 4B1950
A= 512
B=330
E=337
004B3730
A= 512
B=340
E=392
004B3735
A= 512
B=346
E=445
Antal plattor
1)
Eftervärmning/förvärmning.
VD.JQ.C2.07
© Danfoss | 2016.08 | 11
Danf already on order pro All trademarks in this material are property of the respec
Datablad Lödd värmeväxlare XB
oss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products
vided that such alterations can be made without subsequential changes being necessary eady agreed.
12 | © Danfoss | DHS-SRMT/SI | 2016.08
tive companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
VD.JQ.C2.07
Loading...
