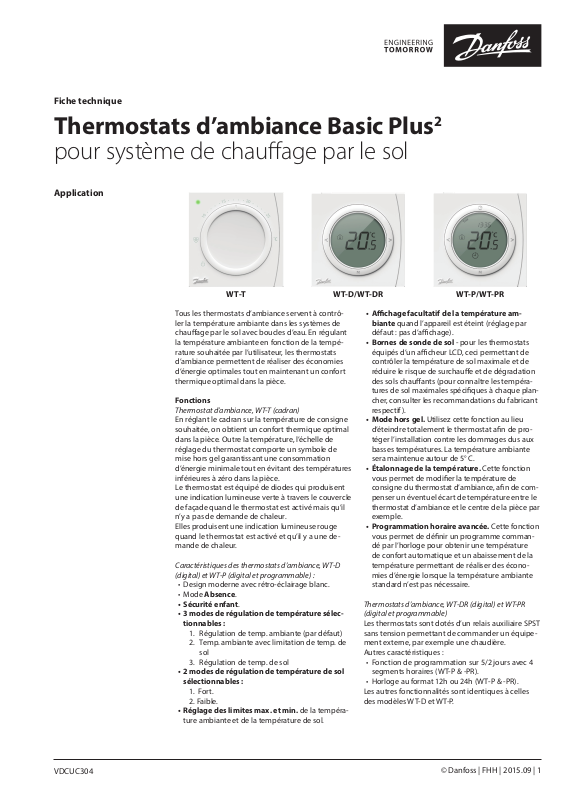

Danfoss WT-T Data sheet [fr]

Fiche technique

Thermostats d’ambiance Basic Plus

pour système de chauffage par le sol

Application

WT-T WT- D/WT-DR WT- P/WT-PR

Tous les thermostats d’ambiance servent à contrô­ler la température ambiante dans les systèmes de
chauage par le sol avec boucles d’eau. En régulant
la température ambiante en fonction de la tempé­rature souhaitée par l’utilisateur, les thermostats
d’ambiance permettent de réaliser des économies
d’énergie optimales tout en maintenant un confort
thermique optimal dans la pièce.

Fonctions

Thermostat d’ambiance, WT-T (cadran)

En réglant le cadran sur la température de consigne
souhaitée, on obtient un confort thermique optimal
dans la pièce. Outre la température, l’échelle de
réglage du thermostat comporte un symbole de
mise hors gel garantissant une consommation
d’énergie minimale tout en évitant des températures
inférieures à zéro dans la pièce.
Le thermostat est équipé de diodes qui produisent
une indication lumineuse verte à travers le couvercle
de façade quand le thermostat est activé mais qu’il
n’y a pas de demande de chaleur.
Elles produisent une indication lumineuse rouge
quand le thermostat est activé et qu’il y a une de­mande de chaleur.

Caractéristiques des thermostats d’ambiance, WT-D
(digital) et WT-P (digital et programmable) :

• Design moderne avec rétro-éclairage blanc.

• Mode Absence.

• Sécurité enfant.

• 3 modes de régulation de température sélec­tionnables :

1. Régulation de temp. ambiante (par défaut)

2. Temp. ambiante avec limitation de temp. de
sol

3. Régulation de temp. de sol

• 2 modes de régulation de température de sol
sélectionnables :

1. Fort.

2. Faible.

• Réglage des limites max. et min. de la tempéra­ture ambiante et de la température de sol.

• Achage facultatif de la température am­biante quand l’appareil est éteint (réglage par

défaut : pas d’achage).

• Bornes de sonde de sol - pour les thermostats
équipés d’un acheur LCD, ceci permettant de
contrôler la température de sol maximale et de
réduire le risque de surchaue et de dégradation
des sols chauants (pour connaître les tempéra­tures de sol maximales spéciques à chaque plan­cher, consulter les recommandations du fabricant
respectif).

• Mode hors gel. Utilisez cette fonction au lieu
d’éteindre totalement le thermostat an de pro­téger l’installation contre les dommages dus aux
basses températures. La température ambiante
sera maintenue autour de 5° C.

• Étalonnage de la température. Cette fonction
vous permet de modier la température de
consigne du thermostat d’ambiance, an de com­penser un éventuel écart de température entre le
thermostat d’ambiance et le centre de la pièce par
exemple.

• Programmation horaire avancée. Cette fonction
vous permet de dénir un programme comman­dé par l’horloge pour obtenir une température
de confort automatique et un abaissement de la
température permettant de réaliser des écono­mies d’énergie lorsque la température ambiante
standard n’est pas nécessaire.

Thermostats d’ambiance, WT-DR (digital) et WT-PR
(digital et programmable)

Les thermostats sont dotés d’un relais auxiliaire SPST
sans tension permettant de commander un équipe­ment externe, par exemple une chaudière.
Autres caractéristiques :

• Fonction de programmation sur 5/2 jours avec 4
segments horaires (WT-P & -PR).

• Horloge au format 12h ou 24h (WT-P & -PR).

Les autres fonctionnalités sont identiques à celles
des modèles WT-D et WT-P.

2

VDCUC304

© Danfoss | FHH | 2015.09 | 1

Fiche technique Thermostats d’ambiance Basic Plus

ErP

1

2

Commande

Accessoires

Spécications
techniques

Produit Typ e

Basic Plus2 WT-T Cadran WT-T 230 V AC 230 V AC 088U0620
Basic Plus2 WT-D Digital WT-D 85–250 V AC 85–250 V AC 088U0622
Basic Plus2 WT-DR Digital et Relais WT-DR 85–250 V AC 85–250 V AC 088U0624
Basic Plus2 WT-P Programmable WT-P 85–250 V AC 85–250 V AC 088U0625
Basic Plus2 WT-PR Programmable et Relais W T-PR 85–250 V AC 85–250 V AC 088U0626

Produit Typ e N° de code
BasicPlus sonde de sol FH-CWF 088U0610

Caractéristique WT-T WT-D/DR WT- P/PR

Typ e

Gestion de la température
ambiante

Gestion de la température
de sol

Température ambiante -10 - 60° C

Indication d’anomalies - Oui

Hystérésis

Rétro-éclairage LCD - Oui, blanc

Charge inductive max. < 1 A

Charge résistive max. < 3 A

Relais auxiliaire -

Étalonnage
de la température

Consommation 7 W 2 W

Alimentation

Sonde d’ambiance NTC 10K, précision : ±1% NTC 100K, précision : ±1%

Sonde de sol - FH-CWF en option

Matériau du boîtier ABS, non inammable

Classe IP 30

Cadran avec indicateur

témoin à LED

Éteint, 5 - 30° C Éteint, 5 - 35° C

- Éteint, 20–45° C

1° C, en dessous de la

température de consigne

Non Oui (+/-10° C)

230 V AC ±10 %,

50/60 Hz

Tension

d’alimentation

Acheur LCD avec
boutons-poussoirs

de la température de consigne

Relais sans tension (WT-DR et WT-PR),

Tension de

sortie

Acheur LCD avec

boutons-poussoirs,

programmable

1° C, symétrique autour

par ex. chaudière

85–250 V AC,

50/60 Hz

N° de code

2 | © Danfoss | FHH | 2015.09

Classe ErP

Homologation Marquage CE, EN 60730

Couleur Blanc RAL9010/Gris foncé RAL7024

Dimensions 86 × 86 × 30 mm 86 × 86 × 16.0 mm

(1%)

VDCUC304
