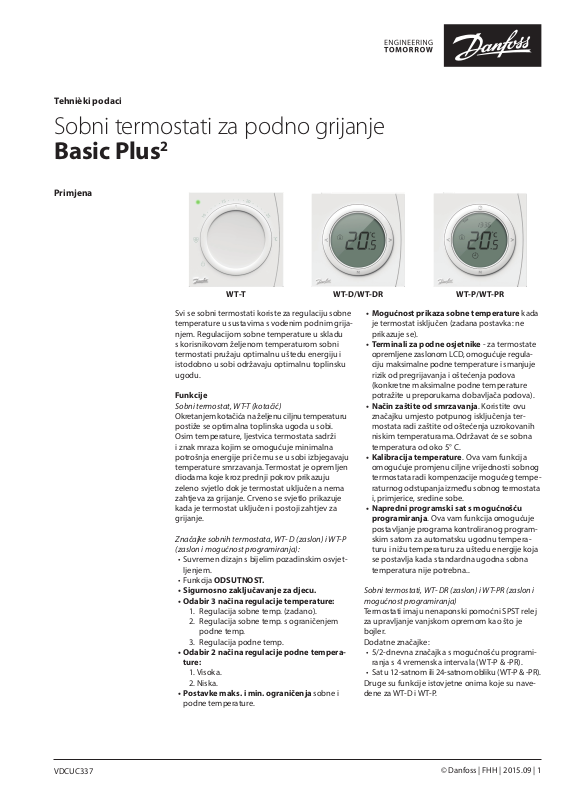

Danfoss WT-T, WT-D, WT-DR, WT-P, WT-PR Data sheet [hr]

Tehnièki podaci

Sobni termostati za podno grijanje

Basic Plus

Primjena

2

WT-T WT- D/WT-DR WT- P/WT-PR

Svi se sobni termostati koriste za regulaciju sobne
temperature u sustavima s vodenim podnim grija­njem. Regulacijom sobne temperature u skladu
s korisnikovom željenom temperaturom sobni
termostati pružaju optimalnu uštedu energiju i
istodobno u sobi održavaju optimalnu toplinsku
ugodu.

Funkcije

Sobni termostat, WT-T (kotačić)

Okretanjem kotačića na željenu ciljnu temperaturu
postiže se optimalna toplinska ugoda u sobi.
Osim temperature, ljestvica termostata sadrži
i znak mraza kojim se omogućuje minimalna
potrošnja energije pri čemu se u sobi izbjegavaju
temperature smrzavanja. Termostat je opremljen
diodama koje kroz prednji pokrov prikazuju
zeleno svjetlo dok je termostat uključen a nema
zahtjeva za grijanje. Crveno se svjetlo prikazuje
kada je termostat uključen i postoji zahtjev za
grijanje.

Značajke sobnih termostata, WT- D (zaslon) i WT-P
(zaslon i mogućnost programiranja):

• Suvremen dizajn s bijelim pozadinskim osvjet­ljenjem.

• Funkcija ODSUTNOST.

• Sigurnosno zaključavanje za djecu.

• Odabir 3 načina regulacije temperature:

1. Regulacija sobne temp. (zadano).

2. Regulacija sobne temp. s ograničenjem
podne temp.

3. Regulacija podne temp.

• Odabir 2 načina regulacije podne tempera­ture:

1. Visoka.

2. Niska.

• Postavke maks. i min. ograničenja sobne i
podne temperature.

• Mogućnost prikaza sobne temperature kada
je termostat isključen (zadana postavka: ne
prikazuje se).

• Terminali za podne osjetnike - za termostate
opremljene zaslonom LCD, omogućuje regula­ciju maksimalne podne temperature i smanjuje
rizik od pregrijavanja i oštećenja podova
(konkretne maksimalne podne temperature
potražite u preporukama dobavljača podova).

• Način zaštite od smrzavanja. Koristite ovu
značajku umjesto potpunog isključenja ter­mostata radi zaštite od oštećenja uzrokovanih
niskim temperaturama. Održavat će se sobna
temperatura od oko 5° C.

• Kalibracija temperature. Ova vam funkcija
omogućuje promjenu ciljne vrijednosti sobnog
termostata radi kompenzacije mogućeg tempe­raturnog odstupanja između sobnog termostata
i, primjerice, sredine sobe.

• Napredni programski sat s mogućnošću
programiranja. Ova vam funkcija omogućuje

postavljanje programa kontroliranog program­skim satom za automatsku ugodnu tempera­turu i nižu temperaturu za uštedu energije koja
se postavlja kada standardna ugodna sobna
temperatura nije potrebna..

Sobni termostati, WT- DR (zaslon) i WT-PR (zaslon i
mogućnost programiranja)

Termostati imaju nenaponski pomoćni SPST relej
za upravljanje vanjskom opremom kao što je
bojler.
Dodatne značajke:

• 5/2-dnevna značajka s mogućnošću programi­ranja s 4 vremenska intervala (WT-P & -PR).

• Sat u 12-satnom ili 24-satnom obliku (WT-P & -PR).

Druge su funkcije istovjetne onima koje su nave­dene za WT-D i WT-P.

VDCUC337

© Danfoss | FHH | 2015.09 | 1

Tehnièki podaci Sobni termostati za podno grijanje Basic Plus

ErP

1

2

Narudžbe

Pribor

Tehničke specikacije

Proizvod Tip

Basic Plus2 WT-T prekidač WT-T 230 V AC 230 V AC 088U0620

Basic Plus2 WT-D zaslon WT-D 85–250 V AC 85–250 V AC 088U0622

Basic Plus2 WT-DR zaslon i relej WT-DR 85–250 V AC 85–250 V AC 088U0624

Basic Plus2 WT-P s mogućnošću programiranja WT-P 85–250 V AC 85–250 V AC 088U0625

Basic Plus2 WT-PR s mogućnošću programiranja
i relejem

Proizvod Tip Br. koda

BasicPlus podni osjetnik FH-CWF 088U0610

Značajka WT-T WT-D/DR WT- P/PR

Tip

Radna sobna temperatura Isključeno, 5 - 30° C Isključeno, 5 - 35° C

Radna podna temperatura - Isključeno, 20 - 45° C

Temperatura okoline -10 - 60° C

Pokazatelj neispravnosti - Da

Histereza

Pozadinsko osvjetljenje LCD-a - Da, bijelo

Maks. opterećenje, indukcijsko < 1 A

Maks. opterećenje, rezistivno < 3 A

Pomoćni relej - Nenaponski relej (WT-DR i WT-PR), npr. bojler

Kalibracija temperature Ne Da (+/-10° C)

Potrošnja energije 7 W 2 W

Izvor napajanja

Osjetnik, sobni NTC 10K točnost: ±1% NTC 100K točnost: ±1%

Osjetnik, podni - Mogući FH-CWF

Materijal kućišta ABS, nezapaljivi

IP razred 30

Kotačić s LED

pokazateljem

1° C, ispod ciljne

temperature

230 V AC ±10 %,

50/60 Hz

WT-PR 85–250 V AC 85–250 V AC 088U0626

Napon

napajanja

Zaslon LCD s tipkama

1° C, simetrično oko ciljne temperature

Izlazni
napon

Zaslon LCD s tipkama

85–250 V AC,

50/60 Hz

Br. koda

i mogućnošću
programiranja

2 | © Danfoss | FHH | 2015.09

ErP razred

Odobrenje Oznaka CE, EN 60730

Boja Bijela RAL9010/tamnosiva RAL7024

Dimenzije 86 × 86 × 30 mm 86 × 86 × 16.0 mm

(1%)

VDCUC337
