Instalācijas rokasgrāmata
BasicPlus2 WT-T
telpas termostatiem
Instalācijas rokasgrāmata BasicPlus2 WT-T telpas termostatiem
1. Uzstādīšanas darbības
1. Uzstādīšana jāveic pilnvarotam elektriķim.

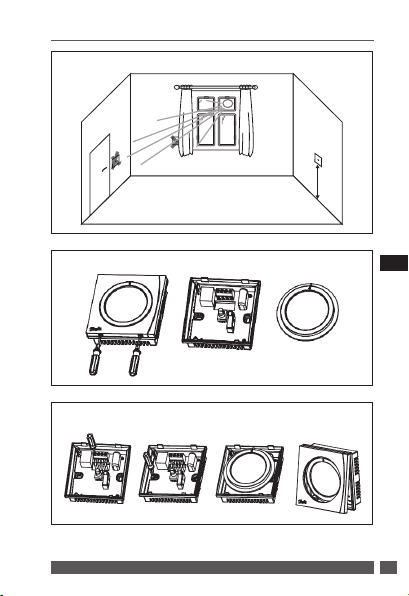

2. Telpas termostats ir jāuzstāda apmēram 1,5 m virs
grīdas vietā, kur uz to neiedarbojas saules gaisma,
caurvējš vai citi siltuma avoti (piemēram, televizors).
Skatiet attēlu 1.
3. Vispirms uzmanīgi noņemiet pārsegu un skalas
pogu. Skatiet attēlu 2.
4. Pirms aizmugurējās plāksnes uzstādīšanas pievienojiet vadu pie sienas kārbas, izmantojot komplektā
iekļautās skrūves. Pēc tam uzstādiet pārsegu pie
aizmugurējās plāksnes. Skatiet attēlu 3.
LV
2. Elektroinstalācija

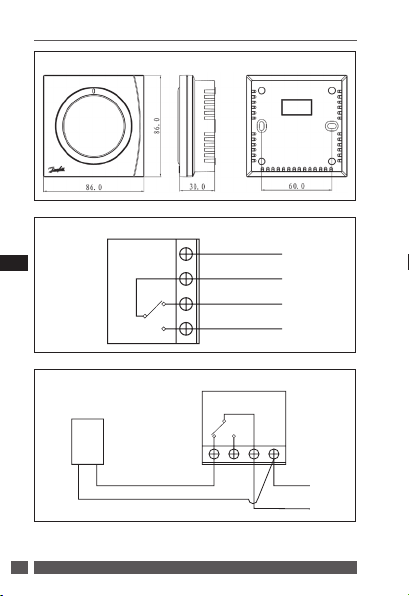

Izmēri (skatiet attēlu 4) un elektroinstalācijas shēma
(skatiet attēlu 5).
WT-T bieži izmanto ar Danfoss TWA pievadu. Elektroinstalācija starp telpas termostatu un pievadu atšķiras
atkarībā no barošanas novietojuma apstākļiem un
pievada veida (NC vai NO). Lai izveidotu elektroinstalāciju, skatiet attēlus.
1. Ja barošanas padeve atrodas telpas termostata
tuvumā:
• Savienojiet ar NC tipa pievadu TWA 230 V (skatiet
attēlu 6).
• Savienojiet ar NO tipa pievadu TWA 230 V (skatiet
attēlu 7).
VICUL225 Danfoss Heating Solutions2
Instalācijas rokasgrāmata BasicPlus2 WT-T telpas termostatiem
2. Ja barošanas padeve atrodas pievada tuvumā:
• Savienojiet ar NC tipa pievadu TWA 230 V (skatiet
attēlu 8).
• Savienojiet ar NO tipa pievadu TWA 230 V (skatiet
attēlu 9).
3. Piezīmes
1. Pareiza elektroinstalācija ir ļoti svarīga; ieteicams
izmantot instrumentu, lai apstiprinātu L un N, pirms
elektroinstalācijas izveidošanas.
2. Nenoņemiet no vada pārāk daudz izolācijas seguma,
lai izvairītos no īssavienojuma, ko izraisa kaila vada
pieskaršanās 86. izmēra metāla montāžas sienas
kārbai.
3. Ja izmantojat skrūvi, lai telpas termostatu nostiprinātu sienas kārbā, nepieļaujiet, lai skrūve piespiestu
vadu vai pieskartos tam. Ja skrūve sabojā vada
izolācijas segumu vai kails vads savienojas ar skrūvi,
pastāv īssavienojuma risks.
4. Ja sienas jākrāso, uzstādiet telpas termostatu pēc
krāsošanas, lai izvairītos no putekļu vai krāsas materiāla iekļūšanas termostatā un PCB sabojāšanas.
5. Releja maksimālā slodze ir 3 A (pretestība) vai 1 A
(induktīvā, piemēram, sūknis, motors). Ja slodze
pārsniedz ierobežojumu, relejs tiek sabojāts.
6. Neaizsedziet termostatu, piemēram, uzkarot dvieļus
tieši tā priekšā.
7. Telpas termostats ir jāsavieno ar atbilstošo cilpas
Danfoss Heating Solutions VICUL225 3
LV
Instalācijas rokasgrāmata BasicPlus2 WT-T telpas termostatiem
pievadu atsevišķā telpas temperatūras vadības
elementā.
4. Tehniskie dati
Īpašība Apraksts
Apstiprinājums CE marķējums, EN60730
Vides temperatūra -10 - 60° C
IP klase 30
Maksimālā slodze,
LV
induktīvā
Maksimālā slodze,
pretestība
Strāvas patēriņš 7 W
Barošanas padeve
Telpas temperatūras
iestatījuma amplitūda
Karkasa materiāls ABS + PC
VICUL225 Danfoss Heating Solutions4
<1 A
<3 A
230 V maiņstrāva ±10%,
50/60 Hz
5 - 30° C
Instalācijas rokasgrāmata BasicPlus2 WT-T telpas termostatiem
Fig. 1
1.5 m
Fig. 2
Fig. 3
Danfoss Heating Solutions VICUL225 5
LV
Instalācijas rokasgrāmata BasicPlus2 WT-T telpas termostatiem
~
N
~
L
Fig. 4
Fig. 5
LV
N
230 V
L
NO
NC
Fig. 6
WT-T
TWA
230V
NC
NC NO L N
230 V
VICUL225 Danfoss Heating Solutions6
Instalācijas rokasgrāmata BasicPlus2 WT-T telpas termostatiem
N
~
L
N
230
L
N
230
L

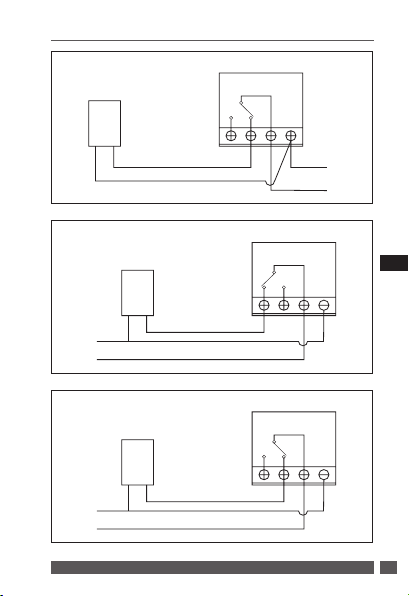

Fig. 7
WT-T
TWA
230V
NO
NC NO L N
Fig. 8
TWA
230V
NC
V ~
NC NO L N
Fig. 9
TWA
230V
NO
V ~
Danfoss Heating Solutions VICUL225 7
NC NO L N
WT-T
WT-T
230 V
LV
