Navodila za namestitev
BasicPlus2 WT-T
prostorski termostati
Navodila za namestitev BasicPlus2 WT-T prostorski termostati
1. Zaporedje korakov montaže
1. Montažo mora izvesti kvaliciran električar.
2. Prostorski termostat se mora namestiti pribl. 1,5 m
nad tlemi, kjer ne bo izpostavljen sončni svetlobi,
prepihu ali drugim toplotnim virom (npr. televizorju). Glejte sliko 1.
3. Najprej previdno odstranite pokrov in vrtljivi gumb.
Glejte sliko 2.
4. Najprej povežite žice nato s priloženimi vijaki
namestite zadnjo ploščo na podometno dozo. Nato
namestite pokrov na zadnjo ploščo. Glejte sliko 3.
2. Električna napeljava
SI
Mere (glejte sliko 4) in električna shema (glejte sliko 5).
WT-T se pogosto uporablja s pogonom Danfoss TWA.
Električna napeljava med prostorskim termostatom in
pogonom se razlikuje glede na pogoje vira napajanja in
tip pogona (NC ali NO). Za položitev električne napeljave sledite slikam.
1. Če je vir napajanja blizu prostorskega termostata:
• Povežite s pogonom TWA 230 V tipa NC (glejte sl. 6).
• Povežite s pogonom TWA 230 V tipa NO (glejte sl. 7).
2. Če je vir napajanja blizu pogona:
• Povežite s pogonom TWA 230 V tipa NC (glejte sl. 8).
• Povežite s pogonom TWA 230 V tipa NO (glejte sl. 9).
VICUL236 Danfoss Heating Solutions2
Navodila za namestitev BasicPlus2 WT-T prostorski termostati
3. Opombe
1. Pravilno položena električna napeljava je izrednega
pomena; priporočljivo je, da pred položitvijo električne napeljave preverite barvni oznaki L in N.
2. Ne odstranite preveč izolacijske obloge s kabla, da
preprečite morebiten kratki stik, ki lahko nastane
zaradi stika neizoliranega kabla in kovinske podometne doze velikosti 86.
3. Vijaki naj ne pritiskajo ali se dotikajo kabla, če jih
uporabite za pritrditev prostorskega termostata na
dozo. Nevarnost kratkega stika obstaja, če so vijaki
poškodovali izolacijsko oblogo in če neizoliran kabel
pride v stik z vijakom.
4. Če morate prepleskati stene, prostorski termostat
namestite po pleskanju, da prah in barva ne prodreta v prostorski termostat in s tem uničita tiskano
vezje.
5. Največja obremenitev releja je 3 A (uporovna) ali 1
A (induktivna, kot sta črpalka in motor). Če je meja
obremenitve presežena, se rele poškoduje.
6. Termostata ne prekrivajte, tako da na primer nepo-
sredno pred njim obesite brisače.
7. Prostorski termostat mora biti pri regulaciji tempe-
rature posameznega prostora povezan z ustreznim
pogonom, ki regulira pripadajočo zanko.
Danfoss Heating Solutions VICUL236 3
SI
Navodila za namestitev BasicPlus2 WT-T prostorski termostati
4. Tehnični podatki
Karakteristika Opis
Odobritev Oznaka CE, EN60730
Temperatura okolice -10 - 60° C
Razred IP 30
Največja obremenitev,
induktivna
Največja obremenitev,
uporovna
Poraba energije 7 W
Napajanje 230 Vac ±10%, 50/60 Hz
SI
Nastavitveno območje
sobne temperature
Material ohišja ABS + PC
VICUL236 Danfoss Heating Solutions4
<1 A
<3 A
5 - 30° C
Navodila za namestitev BasicPlus2 WT-T prostorski termostati
Fig. 1
1.5 m
Fig. 2
Fig. 3
Danfoss Heating Solutions VICUL236 5
SI

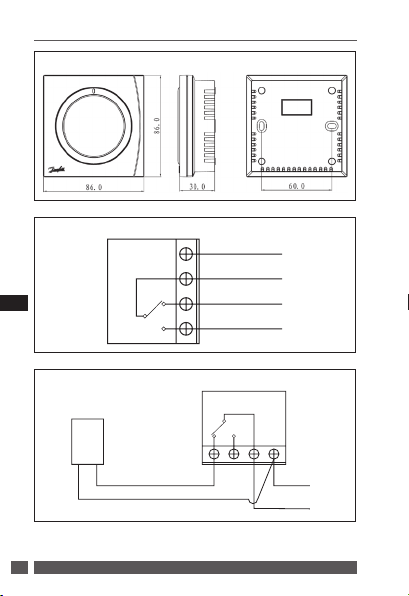

Navodila za namestitev BasicPlus2 WT-T prostorski termostati
~
N
~
L
Fig. 4
Fig. 5
SI
NO
N
230 V
L
NC
Fig. 6
WT-T
TWA
230V
NC
NC NO L N
230 V
VICUL236 Danfoss Heating Solutions6
Navodila za namestitev BasicPlus2 WT-T prostorski termostati
N
~
L
N
230
L
N
230
L
Fig. 7
WT-T
TWA
230V
NO
NC NO L N
Fig. 8
TWA
230V
NC
V ~
NC NO L N
Fig. 9
TWA
230V
NO
V ~
Danfoss Heating Solutions VICUL236 7
NC NO L N
230 V
WT-T
SI
WT-T
Danfoss ne prevzema nobene odgovornosti za morebitne napake v katalogih, prospektih in drugi dokumentaciji. Danfoss si pridržuje pravico, da spremeni svoje izdelke brez
predhodnega opozorila. Ta pravica se nanaša tudi na že naročene izdelke, v kolikor to ne
spremeni tehničnih karakteristik izdelka.
Vse prodajne znamke v tem gradivu so last njihovih podjetij. Danfoss in logotip Danfoss
sta prodajni znamki Danfoss A/S. Vse pravice pridržane.
VICUL236 Produced by Danfoss Floor Heating Hydronics 03/2015
