Installationsanvisning
BasicPlus2 WT-T
Rumstermostat
Installationsanvisning BasicPlus2 WT-T Rumstermostat
1. Installation
1. Installationen måste utföras av en behörig
elektriker.
2. Rumstermostaten bör installeras ungefär 1,5 m
ovanför golvnivå, och på en plats med minimal
inverkan från solljus, luftdrag eller värmekällor (t.ex.
SE
en TV), se bild 1.
3. Börja med att försiktigt ta bort locket och vredet,
se bild 2.
4. Anslut kabeln innan de medföljande skruvarna
används för att montera bakstycket på väggskåpet.
Montera sedan locket på bakstycket, se bild 3.
2. Kabeldragning
Mått (se bild 4) och kopplingsschema (se bild 5).
WT-T används ofta i kombination med Danfoss TWAtermomotor. Beroende på varifrån strömförsörjningen
hämtas och vilken termomotortyp det gäller (NC eller
NO) görs kabeldragningen mellan rumstermostat och
termomotor på olika sätt. Utför kabeldragningen enligt
den av illustrationerna nedan som överensstämmer
med aktuell situation.
1. Om strömförsörjningen nns nära rumstermostaten:
• Anslutning till termomotor TWA 230 V av NC-typ,
se bild 6.
• Anslutning till termomotor TWA 230 V av NO-typ,
se bild 7.
VICUL207 Danfoss Heating Solutions2
Installationsanvisning BasicPlus2 WT-T Rumstermostat
2. Om strömförsörjningen nns nära termomotorn:
• Anslutning till termomotor TWA 230 V av NC-typ,
se bild 8.
• Anslutning till termomotor TWA 230 V av NO-typ,
se bild 9.
3. Observera
1. Korrekt kabeldragning är av största vikt. Vi rekommenderar att man först använder ett instrument för
att identiera L- och N-kablarna.
2. Skala inte bort alltför mycket isolering från kabeln,
detta för att undvika risken för en kortslutning om
den avskalade kabeln kommer i kontakt med metalllen i den 86 mm stora termostaten.
3. Skruvarna som används för att fästa rumstermostaten i väggenheten får inte vidröra kabeln. Om isoleringen skadas av skruven, och kabel och skruv får
kontakt med varandra, uppstår risk för kortslutning.
4. Om väggen ska målas ska detta göras innan
rumstermostaten monteras. Annars kan damm
eller färgpartiklar tränga in i termostaten och skada
kretskortet.
5. Maxlasten för reläet är 3 A (resistiv) eller 1 A (induktiv, t.ex. pump, motor). Om belastningen överskrider
denna gräns kommer reläet att skadas.
6. Täck inte över termostaten, till exempel genom att
hänga en handduk framför den.
7. Rumstermostaten ska anslutas till korrekt termomo-
Danfoss Heating Solutions VICUL207 3
SE
Installationsanvisning BasicPlus2 WT-T Rumstermostat
tor i slingan för individuell reglering av rumstemperaturer.
4. Teknisk specikation
SE
Egenskap Beskrivning
Godkännande
Omgivande temperatur -10 - 60° C
Kapslingsklass 30
Maxlast, induktiv <1 A
Maxlast, resistiv <3 A
Energiförbrukning 7 W
Strömförsörjning 230 Vac ±10%, 50/60 Hz
Inställningsintervall
för rumstemperatur
Material i kåpan ABS + PC
VICUL207 Danfoss Heating Solutions4
CE-märkning, SS-EN
60730
5 - 30° C
Installationsanvisning BasicPlus2 WT-T Rumstermostat
Fig. 1
1.5 m
Fig. 2
Fig. 3
Danfoss Heating Solutions VICUL207 5
SE
Installationsanvisning BasicPlus2 WT-T Rumstermostat
~
N
~
L
Fig. 4
SE
Fig. 5
Fig. 6
VICUL207 Danfoss Heating Solutions6
TWA
230V
NC
N
L
NO
NC
WT-T
NC NO L N
230 V
230 V
Installationsanvisning BasicPlus2 WT-T Rumstermostat
N
~
L
N
230
L
N
230
L

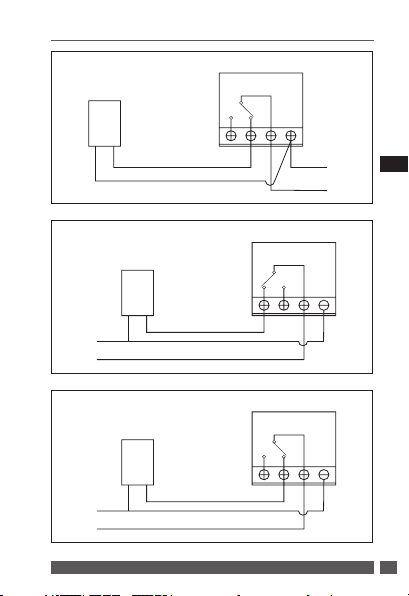

Fig. 7
WT-T
TWA
230V
NO
NC NO L N
Fig. 8
TWA
230V
NC
V ~
NC NO L N
Fig. 9
TWA
230V
NO
V ~
Danfoss Heating Solutions VICUL207 7
NC NO L N
WT-T
WT-T
230 V
SE
