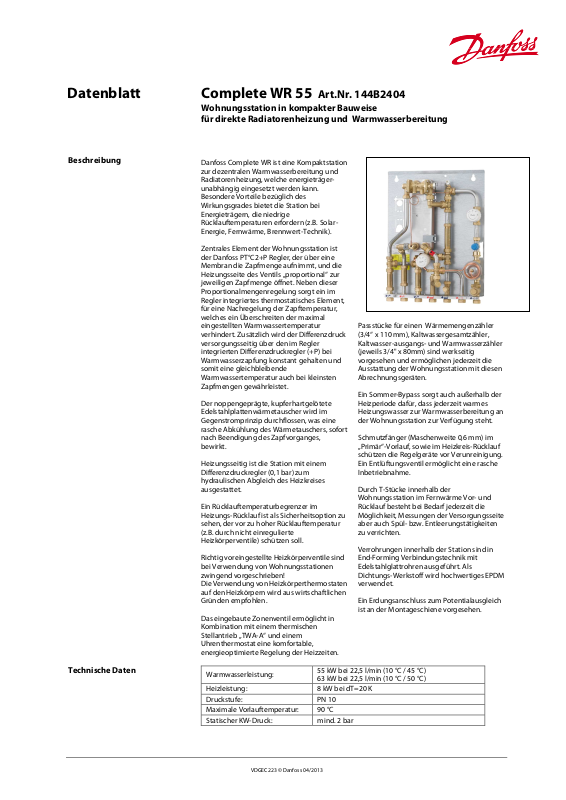

Danfoss WR 55 Data sheet [de]

Danfoss Complete WR ist eine Kompaktstation

55 kW bei 22,5

l/min (10 °C

/

45 °C)

Datenblatt Complete WR 55

Wohnungsstation in kompakter Bauweise

Beschreibung

Technische Daten

für direkte Radiatorenheizung und Warmwasserbereitung

zur dezentralen Warmwasserbereitung und
Radiatorenheizung, welche energieträger­unabhängig eingesetzt werden kann.
Besondere Vorteile bezüglich des
Wirkungsgrades bietet die Station bei
Energieträgern, die niedrige
Rücklauftemperaturen erfordern (z.B. Solar­Energie, Fernwärme, Brennwert-Technik).

Zentrales Element der Wohnungsstation ist
der Danfoss PT°C2+P Regler, der über eine
Membran die Zapfmenge aufnimmt, und die
Heizungsseite des Ventils „proportional“ zur
jeweiligen Zapfmenge öffnet. Neben dieser
Proportionalmengenregelung sorgt ein im
Regler integriertes thermostatisches Element,
für eine Nachregelung der Zapftemperatur,
welches ein Überschreiten der maximal
eingestellten Warmwassertemperatur
verhindert. Zusätzlich wird der Differenzdruck
versorgungsseitig über den im Regler
integrierten Differenzdruckregler (+P) bei
Warmwasserzapfung konstant gehalten und
somit eine gleichbleibende
Warmwassertemperatur auch bei kleinsten
Zapfmengen gewährleistet.

Der noppengeprägte, kupferhartgelötete
Edelstahlplattenwärmetauscher wird im
Gegenstromprinzip durchflossen, was eine
rasche Abkühlung des Wärmetauschers, sofort
nach Beendigung des Zapfvorganges,
bewirkt.

Heizungsseitig ist die Station mit einem
Differenzdruckregler (0,1 bar) zum
hydraulischen Abgleich des Heizkreises
ausgestattet.

Ein Rücklauftemperaturbegrenzer im
Heizungs-Rücklauf ist als Sicherheitsoption zu
sehen, der vor zu hoher Rücklauftemperatur
(z.B. durch nicht einregulierte
Heizkörperventile) schützen soll.

Richtig voreingestellte Heizkörperventile sind
bei Verwendung von Wohnungsstationen
zwingend vorgeschrieben!
Die Verwendung von Heizkörperthermostaten
auf den Heizkörpern wird aus wirtschaftlichen
Gründen empfohlen.

Das eingebaute Zonenventil ermöglicht in
Kombination mit einem thermischen
Stellantrieb „TWA-A“ und einem
Uhrenthermostat eine komfortable,
energieoptimierte Regelung der Heizzeiten.

Warmwasserleistung:

Heizleistung: 8 kW bei dT=20 K
Druckstufe: PN 10
Maximale Vorlauftemperatur: 90 °C
Statischer KW-Druck: mind. 2 bar

Art.Nr. 144B2404

Passstücke für einen Wärmemengenzähler
(3/4“ x 110 mm), Kaltwassergesamtzähler,
Kaltwasser-ausgangs- und Warmwasserzähler
(jeweils 3/4" x 80mm) sind werkseitig
vorgesehen und ermöglichen jederzeit die
Ausstattung der Wohnungsstation mit diesen
Abrechnungsgeräten.

Ein Sommer-Bypass sorgt auch außerhalb der
Heizperiode dafür, dass jederzeit warmes
Heizungswasser zur Warmwasserbereitung an
der Wohnungsstation zur Verfügung steht.

Schmutzfänger (Maschenweite 0,6 mm) im
„Primär“-Vorlauf, sowie im Heizkreis-Rücklauf
schützen die Regelgeräte vor Verunreinigung.
Ein Entlüftungsventil ermöglicht eine rasche
Inbetriebnahme.

Durch T-Stücke innerhalb der
Wohnungsstation im Fernwärme Vor- und
Rücklauf besteht bei Bedarf jederzeit die
Möglichkeit, Messungen der Versorgungsseite
aber auch Spül- bzw. Entleerungstätigkeiten
zu verrichten.

Verrohrungen innerhalb der Station sind in
End-Forming Verbindungstechnik mit
Edelstahlglattrohren ausgeführt. Als
Dichtungs-Werkstoff wird hochwertiges EPDM
verwendet.

Ein Erdungsanschluss zum Potentialausgleich
ist an der Montageschiene vorgesehen.

63 kW bei 22,5 l/min (10 °C / 50 °C)

VDGEC223 © Danfoss 04/2013

Datenblatt Complete WR 55

004B6114

Differenzdruckregler

Heizung: kvs=1,

6 / Di

fferenzdruck=

0,1 bar

003L1040

Thermostatelement FJVR 10

-

50 °C

144B2016

Sommer

-

Bypass-Ventil

003L3823

PTC2+P

-

Regler

144B2014

Mengenbegrenzer

Warmwasser

„

hellgrün

“

013G3094

Zonenventil

Heizung RA

-

C 15

004B2044

Wärmetauscher XB06H

-

1 40 Platten

004U823

2 Dichtung 3/4" 24/17,5 x 3 mm EPDM (50 Stk

.

/Pkg.)

2 Plattenwärmetauscher XB06H

-1 40

Geräteschema

Anschlussschema Aufputz

(Ansicht von oben)

Anschlussschema Unterputz

(Ansicht von oben)

Einbauteile

Art.Nr. Beschreibung

4 Differenzdruckregler TD200U/9-0,1bar kvs=1,6
5 Schmutzfänger (Maschenweite 0,6mm)
5A Schmutzfänger m. Stopfen 1/2“

(Maschenweite 0,6mm)
6 Rückschlagventil
17 Entlüftung
23 Anschluss f. WMZ-Fühler (M10x1)
24 Passstück für WMZ (3/4“x110mm)
30 Rücklauftemp. Begrenzer Danfoss FJVR
(3 ab Werk eingestellt)
38 PTC2+P-Regler
40 Sommer-Bypass mit Danfoss FJVR (4 blockiert)
47 Mengenbegrenzer
52 Zonenventil Danfoss RA-C 15
54 T-Stück (m. Stopfen 1/2“)
59 Passstück für KWGesZ, KWZ, WWZ (3/4“x80mm)

Anschlüsse:

1 Kaltwasser (KW) Eintritt
2 Warmwasser (WW) Austritt
3 Kaltwasser (KW) Austritt
4 Fernwärme (FW) Vorlauf
5 Fernwärme (FW) Rücklauf
6 Heizung (HZ) Vorlauf
7 Heizung (HZ) Rücklauf

VDGEC223 © Danfoss 04/2013
